Вертикальное армирование столбчатого фундамента. Армирование столбчатый фундамент


Как правильно армировать столбчатый фундамент. Правильный фундамент. KakPravilno-Sdelat.ru

» Правильный фундамент

Армирование столбчатого фундамента

Дачные дома в основной своей массе это легкие строительные конструкции из древесины или кирпича, имеющие под собой и соответствующие облегченные фундаменты. Каркасное строительство еще больше снизило вес зданий за счет использования ячеистых материалов и пористых утеплителей, давая мощный импульс к применению свайных и столбчатых фундаментов. Но если тепловой просчет еще можно как то исправить, например, внешним утеплением, то к основанию требуется тщательный подход, не допускающий небрежности и его ослабления. Рассмотрим, как правильно сделать армирование столбчатого фундамента своими руками, что бы обеспечить надежную и долговременную основу вашему дому.

Но прежде чем приступить непосредственно к армированию, рассмотрим для чего оно нужно и, как работает в бетоне. Бетон способен выдерживать колоссальные нагрузки на сжатие, а вот на изгиб или растяжение он слабоват, для чего, собственно, мы и армируем его металлом, что бы увеличить его сопротивляемость этим нагрузкам. Представим ситуацию, когда мороз не просто сковал почву, а приморозил ее к бетону столбчатого фундамента. Низ – основание столба, зажато на глубине, а расширяющаяся от замерзающей воды почва начинает выталкивать оголовок – верхнюю часть опоры. Если обычный дом как то и может своим весом компенсировать это разрывное усилие, то у легких строений даже такого противовеса нет. Если дом жилой, следовательно, внутри почва не промерзает, добавляя на столб не только разрывное усилие, но и скручивающее и изгибающее.

Бетон тогда становится железобетоном, когда он армирован рифленым металлическим прокатом, прутком, который сцепляется с бетоном не только своей увеличенной поверхность, но и за счет ребристости зажимается в нем, образуя единую монолитную структуру. Теперь при появлении усилий растяжения или изгиба металл воспринимает нагрузку, увеличивая несущую способность бетонного изделия. Делаем вывод - армирование столбчатого фундамента необходимое условие при возможности появления разрывающих и изгибающих сил, которое делают рифленой арматурой располагаемой по периметру и вертикально, причем, чем больше размер опоры, тем больше требуется прутков и большего диаметра.

Независимо от формы ямы или опалубки армирующие прутки связываются обычной гладкой проволокой в каркас, который обеспечит сохранность его установки при заливке бетона. Поперечная связка не участвует в работе, поэтому катанка диаметром 6мм вполне подходит, а связываем арматуру через 50-70см. Устанавливается каркас на расстоянии 10см от опалубки, поэтому определить его ширину не составит труда. Если диаметр опорного столба не больше 20см, то достаточно установить всего 2 прутка диаметром 10-14мм, а в остальных случаях требуется вязать короб из 4, 6 и более прутков, увеличивая диаметр арматуры и обеспечивая расчетную прочность фундамента.

Нередко люди теряются с изготовлением армирующего каркаса для круглых опор - ям, полученных при помощи ручного или машинного бурения. Уменьшаем диаметр ямы на 20см, отступ от стен тот же 10см, и считаем длину окружности, умножив полученный диаметр на 3,14. Дальше дело техники, подбираем кастрюлю подходящего диаметра или делаем оправку, на которой отмечаем места расположения арматуры, для чего длину окружности делим на количество прутков и узнаем расстояние между ними. Обвязываем их проволокой и, передвигая оправку на тот же вертикальный шаг 50-70см, делаем круглый каркас.

Длину прутка делают выходящей за оголовок, для связи опор фундамента с ростверком или непосредственно с домом.

Портал о бетоне: калькуляторы, информация, производители.

BetonZone » Методы армирования и примерный расчет столбчатого фундамента

Методы армирования и примерный расчет столбчатого фундамента

Основным конструкционным материалом столбчатого фундамента является бетон. Он прочен, надежен, долговечен. Он выдерживает значительные нагрузки на сжатие, а потому основание дома остается целым на протяжении всего времени эксплуатации здания, независимо от давления грунта на него. Однако существуют еще нагрузки на растяжение и изгиб. Они возникают при давлении всей конструкции на подземную часть постройки. Кроме того в холодное время года, когда грунт промерзает на значительную глубину, заледенелая земля пытается вытолкнуть из себя столбы фундамента, когда как не промерзший грунт удерживает его внутри. Чтобы под подобными нагрузками основание дома не потеряло своей целостности, используется армирование столбчатого фундамента.

Способы армирования столбчатого фундамента

Сегодня в строительном мире существуют следующие виды армирования столбчатого фундамента:

  • вертикальное – оно же и основное. Выполняется из ребристой арматуры, класса не ниже А-III. Толщина материала может лежать в пределах 10-15 мм. Данный показатель зависит от предполагаемых нагрузок на фундамент и вычисляется, исходя из табличных данных нормативной документации и полевых исследований. Фактурная поверхность арматуры обеспечивает улучшение ее степени сцепления с бетоном, что только усилит конструкцию. Вертикальная арматура проходит вдоль всего столба фундамента. В зависимости от площади сечения последнего вертикальных армирующих прутов может быть от 2 штук до 6 штук. Чем больше количество армирующих прутков содержит столб, тем равномернее распределится нагрузка на изгиб и растяжение, а следовательно долговечнее будет фундамент. Однако здесь нужно выполнять определенные требования к армированию столбчатого фундамента: армирующий каркас не должен проходить ближе, чем на 5 см к краю бетонного столба;
  • горизонтальное – считается вспомогательным. Выполняется из гладкой арматуры, диаметром не более 6 мм. Она необходимо лишь для обвязки каркаса. В таком случае последний не потеряет свой первоначальной формы.

Чаще всего столбчатый фундамент заканчивается горизонтальным ростверком. Данная конструкция также подлежит армированию, так как на нее действуют переменные нагрузки. С одной стороны от тяжелых несущих и ограждающий конструкций здания, а с другой – от вспучивания грунта. Последние передаются от столбов основания строения. Армирование ростверка проходит по принципу усиления армирующим каркасом ленточного конструкции.

Совет. Диаметр лучей арматуры рассчитываются исходя из относительного содержания железных прутьев в бетонном столбе. Так, общее сечение арматуры не должно быть меньше 0,1% от общего сечения столба основания дома.

Нормативная документация по армированию столбчатого фундамента

Армирование столбового фундамента проходит согласно следующего ряда нормативных документов:

  • СНиП 52-01-2003 о бетонных и железобетонных конструкциях;
  • СНиП 2.01.07-85 о нагрузках и воздействии;
  • СП 50-101-2004 проектирование и устройство различных оснований здания;
  • СНиП 3.02.01-87 основания и фундаменты, другие земляные сооружения.

Пример расчета армирования столбчатого фундамента

Примерный расчет армирования столбчатого фундамента:Согласно СНиПу 52-01-2003, для армирования стандартного двухметрового столба, диаметром 200 мм необходимо 4 стальных прута с площадью поперечного сечения каждого до 10 мм. Согласно стандартам такой каркас должен закрепляться в минимум четырех местах горизонтальным армирование. Оно выполняется проволокой 6 мм в диаметре.

Итак, для одного столба для вертикального армирования нужно 8 м ребристой арматуры, для горизонтального армирования 1,2 м обычной стальной проволоки. Если фундамент е из приведенных значений умножаем на 30. Получаем необходимую для армирования столбчатой основы длину стальной проволоки.

Вывод

Итак, для усиления столбчатого фундамента необходимо вертикальное и горизонтальное армирование. Усилению стальной проволокой подлежит и горизонтальный ростверк. Армирование проводится только в полном соответствии с нормативной документацией. Согласно установленным нормам проводятся и предварительные расчеты относительно требуемого количества арматуры.

Видео-обзор заливки столбчатого фундамента:

Армирование столбчатого фундамента

Столбчатый фундамент – это проверенный временем и недорогой вариант для индивидуального малоэтажного строительства, преимущественно зданий из деревянного бруса или круглого дерева, либо каркасных домов. Несущая способность этого фундамента ниже, чем ленточного или плитного. Фундамент состоит из системы столбов, которые размещают по углам дома и в точках примыкания и пересечения стен. Материал для них может быть бутовый камень, кирпич, бетон.

Значительное увеличение прочности столбов – это предварительное (перед заливкой бетона) армирование столбчатого фундамента по всей высоте столба. Для равномерного распределения нагрузок на все столбы такого фундамента их верхние части увязываются единой рамой – ростверком. Он не позволит столбам испытывать горизонтальные перемещения и будет служить опорной частью для монтажа на нем цоколя здания.

Такой фундамент применяется при возведении домов на склонах. Сооружением подвала под домом в случае выбора этого варианта придется пренебречь. Высокий уровень грунтовых вод – также является препятствием для его сооружения. Глубина заложения этого фундамента делается ниже глубины сезонного промерзания грунта.

2 варианта строительства #8212; 2 варианта армирования столбчатого фундамента

Имеется практически один вид столбчатого фундамента, проверенный и широко используемый в индивидуальном строительстве – монолитный железобетонный фундамент. Его изготавливают прямо на стройплощадке двумя способами.

  • Под каждый столб роется небольшой котлован на проектную глубину, поперечными размерами немного больше размеров будущего столба для установки опалубки. После установки опалубки из досок, её расклинивания и заложения в нее арматуры производится заливка бетоном низких марок. Опалубка сооружается такой высоты, чтобы будущие столбы возвышались над уровнем земли на 0.5 м. Заливку всех желательно производить на одном уровне. Огрехи можно исправить при монтаже ростверка. Трудоемкость этого способа связана с большим количеством земляных работ. После застывания железобетона опалубку убирают и делают обратную засыпку котлована.
  • Производится бурение скважин – ручное или механическое на нужную глубину. Далее выполняется армирование столбчатого фундамента опусканием арматуры в скважину и его заливка. Опалубка имеет небольшие размеры – только для выступающей из грунта части столба. Этот прогрессивный и быстрый способ изготовления столбчатого фундамента более требователен к грунтам, слагающим стройплощадку.Секреты правильного армирования столбчатого фундамента

По теме: Армирование мелкозаглубенного ленточного фундамента

Правильное армирование столбчатого фундамента своими руками должно учитывать некоторые особенности технологии.

Любое изделие из монолитного бетона хорошо держит сжатие и не выносит нагрузок изгибающих или растягивающих. Для исправления этих отрицательных свойств бетона и делают его армирование. В нашем случае имеется растяжение от пучения грунтов, следовательно, армирование нашего фундамента должно быть вдоль всего столба, то есть – вертикальным.

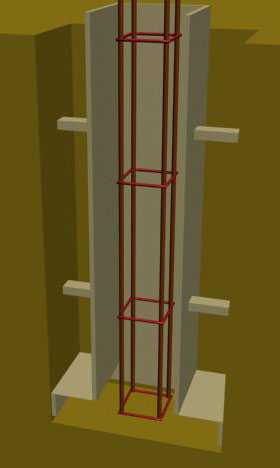

Заранее изготавливается пространственный арматурный каркас поперечными размерами меньшими (на 4-5 см с каждой стороны), чем будущий столб. Для сечения столба 40х40 см достаточно 4 вертикальных прутка диам. 10-12 мм периодичной арматуры А-III. Это количество арматуры взято с двойным и более запасом из СНиПа, где процент армирования фундамента регламентирован для ленточных фундаментов и плит.

Для колонн и подколонников его достаточно 0.08 % от площади сечения столба. Увязка арматуры в короб производится с помощью тонкой гладкой арматуры. Поперек основных стержней с помощью сварки или руками через 0.7-0.8м.

Схема армирования столбчатого фундамента для второго варианта монтажа столбов – еще проще. Те же 4 прутка продольной арматуры увязываются в каркас поперечными кольцами из тонкой проволоки на расстоянии 30-40 см друг от друга. При диаметре скважины 300мм диаметр колец 200-220 мм. Можно использовать мелкую арматурную сетку, свернутую в трубу.

Для тонких столбов диаметром до 200мм достаточно пары продольных прутков, увязанных равномерно по всей длине в 100мм друг от друга. Недопустимо использование в качестве арматуры металлолома.

Технология армирования фундамента в виде столбов хоть и проста, но требует обязательного соблюдения. Правила армирования фундамента узаконены нормативными документами и не допускают нарушений и отклонений. В противном случае деформации и просадки дома вам обеспечены. При изготовлении монолитного ростверка также производится армирование, только горизонтальное в два пояса. Достаточно 4 продольных прутков на 10-12мм. Таким образом, мы связываем наше фундаментное поле из отдельных элементов – столбов в единую конструкцию.

По теме: Удобоукладываемость бетонной смеси

Преимущества налицо

Стоимость ленточных и плитных фундаментов обычно доходит до 30% стоимости строительства всего дома. Столбчатый фундамент обойдется в два раза дешевле. В принципе, все перечисленные фундаментные работы любой человек сможет выполнить у себя на участке поэтапно. То есть #8212; возвести фундамент такого типа при строительстве своего дома при минимальном участии помощников со стороны. Сама технология позволяет вести поочередное сооружение всех элементов столбчатого фундамента.

Источники: http://samanka.ru/armirovanie-stolbchatogo-fundamenta.html, http://betonzone.com/metody-i-primernyj-raschet-armirovaniya-stolbchatogo-fundamenta, http://postroj-dom.org/armirovanie-stolbchatogo-fundamenta/

Комментариев пока нет!

kak-sdelatpravilno.ru

Вертикальное армирование столбчатого фундамента ⋆ Смело строй!

В данной статье мы разберем, что такое столбчатый фундамент, его свойства и особенности изготовления, а так же узнаем, как и зачем производится армирование столбчатого фундамента.

Столбчатый фундамент – проверенное и выгодное решение для возведения малоэтажных зданий из дерева или каркасных построек. Такой фундамент возводится также при постройке зданий на склонах. Существенным препятствием для закладки столбчатого основания является высокий уровень грунтовых вод или необходимость сооружения подвала.

Основание представляет собой систему столбов, изготовленных из бетона, которые размещены на пересечении и примыкании стен, а также на углах сооружения. Стоит также отметить, что несущая способность у данного фундамента ниже, чем у других видов.

Важный момент: данный фундамент закладывается гораздо глубже расположения уровня промерзания грунта, который можно узнать в местных геоцентрах.

Зачем армировать фундамент

Состояние грунта нестабильно, его несущая способность часто меняется при смене сезонов, что не может не сказываться на состоянии фундамента. Отдельные его части начинают провисать, причем характер деформации полностью зависит от того, в каком месте участка происходит проседание грунта.

Для того чтобы нагрузка на столбы основания распределялась равномерно, их верхушки укрепляется специальной конструкцией – ростверком. Данное приспособление не даст столбам перемещаться и деформироваться и послужит прочной опорой для постройки дома, в том числе и здания с цокольным этажом.

Таким образом, армирование столбчатого фундамента необходимо для увеличения его прочности и правильного распределения нагрузки. Верная закладка стержней арматуры – залог долговечности всего сооружения.

Способы армирования столбчатого основания

Варианты строительства столбчатого фундамента

Как правило, в малоэтажном индивидуальном строительстве используется железобетонный фундамент монолитного типа – один из наиболее широко распространенных видов столбчатого основания. Существует два способа возведения данного фундамента:

  • Вариант №1. Под каждый из планируемых столбов вырывается котлован шириной немного больше размера столба и глубиной согласно проектным расчетам. Эта процедура необходима для монтажа опалубки из досок. Она сооружается таким образом, чтобы столбы фундамента возвышались на полметра над землей. Затем, после ее установки, расклинивания и закладки стержней арматуры, заливается бетон.

Важно: заливка бетона должна производиться на одном уровне. Ошибки и неровности можно исправить при установке ростверка. После полного засыхания железобетонной массы деревянную опалубку убирают, а котлован засыпают обратно.

  • Вариант №2. Данный способ довольно трудоемкий из-за большого количества земельных работ. Выполняется он следующим образом: бурятся скважины на нужную глубину при помощи специальной техники, в них закладывается арматура, которую затем бетонируют. В данном случае опалубка совсем небольшая и имеет высоту выступающей части столба. Хотя второй способ прогрессивнее, быстрее и проще, но он гораздо требовательнее к грунту строительного участка.

Выбираем арматурные стержни

Важно: для качественного и правильного армирования можно пользоваться только специальной стальной арматурой. Рассмотрим, какие стержни предусматривает регламент ГОСТ 10922-90:

  • Класс арматуры А-III и выше;
  • Длина деталей арматурного каркаса должна быть больше 60 мм;
  • Диаметры стержней: для холоднотянутых стальных прутьев – не менее 3 мм, для горячекатанного металлопроката – не менее 6 мм. Элементы конструкции изготавливаются строго из качественной стали класса 15 и выше, предварительно обработанной антикоррозийными материалами.

Технология армирования столбчатого фундамента

Для того чтобы армирование было выполнено правильно, важно знать и учитывать особенности технологии.

Помните: любая конструкция, изготовленная из монолитного бетона, отлично переносит сжатие, но разрушается при растягивающих и изгибающих нагрузках. Именно для предотвращения этих негативных последствий и производится армирование, которое в данном случае выполняется вертикально – металлические стержни кладутся параллельно столбам.

Арматурные стержни заготавливаются заранее. Для процедуры необходимы прутья класса А-III. Каркас из расчета на один столб 40 на 40 сантиметров изготавливается из 4 вертикальных стержней. Его поперечное сечение должно быть меньше сечения столба на 4-5 сантиметров со всех сторон.

Если высота столба достигает двух метров и более, его обвязка производится в нескольких местах на расстоянии не более 70 сантиметров друг от друга. Согласно ГОСТу 10922-90, можно выбрать любой способ обвязки. Наиболее популярны сейчас два способа: при помощи стыковой электросварки и путем соединения элементов двойным узлом проволочными фиксаторами. Важный момент: процент содержания арматурных стержней в фундаменте четко прописан в СНиПе и не терпит отклонений. К примеру, для подколонников и колон он составляет всего 0,08% от площади сечения столба.

Запомните: металлолом не может служить в качестве материала для арматуры, это недопустимо и опасно.

Армирование ростверка

Образец устройства ростверка столбчатого фундамента

Без укрепления конструкции ростверка, армирование фундамента неэффективно, поскольку на нее оказывается точно такие же нагрузки, как и на все основание.

Важный момент: армирование ростверка производится по технологии укрепления ленточного основания. В данной процедуре помимо объемных металлоконструкций, можно применять и плоские закладные детали, такие как швеллер, толстолистовую полосу и уголок.

Эта технология предусматривает два пояса армирования, причем в верхнем поясе используются стержни большего сечения.

Таким образом, вместе с армированием ростверка появляется возможность полностью погрузить стержни в бетон, не применяя при этом антикоррозийное покрытие.

В данном видео представлена технология использования столбчатого фундамента при строительстве каркасного дома

Подводим итог: возведение фундамента – серьезная задача, к проведению которой необходимо подойти со всей серьезностью, тщательно изучив теорию и нормативные акты. Важно соблюдать технологию и регламентированные нормативными актами условия изготовления. Правильно выполненное армирование основания – залог прочности конструкции, ее долговечности.

smelostroi.ru

конструкция, армирование, возведение столбчатого фундамента — Строительство дома

В этой публикации есть информация о конструкциях столбчатого фундамента, методах его устройства, случаях, в каких его возведение целенаправлено.

Конструкция столбчатого фундамента

Столбчатый фундамент, как уже ясно из его наименования, представляет из себя набор отдельных вкопанных в твердь столбов. Сначала такие столбы размещаются в местах скрещения стенок дома, и совместно с тем они могут размещаться в просветах меж ними. Верхний конец столбов именуется оголовком, нижний - базой. На оголовки потом станет ставиться дом, потому у всех столбов они обязаны находиться на схожем уровне - это станет уровень пола нижнего этажа, в большинстве случаев на высоте 40-50 см от земли. Таковой зазор меж полом дома и землей нужен, чтоб избегнуть сырости, от которой древесные конструкции нижней части дома (а конкретно древесные дома в большинстве случаев строят на столбчатых фундаментах) стремительно сгниют.

Форма столбов фундамента вполне вероятно различной - квадратной, прямоугольной, круглой, но более всего всераспространены столбы с круглым поперечным сечением, так как под такие столбы скважины целесообразно бурить ручным буром. Поперечник столбов вполне вероятно самый различный от 15 см и поболее, но при возведении столбчатого фундамента собственными руками подбирать нужно будет из последующих поперечников: 150 мм, 200 мм, 250 мм, 400 мм. Скважины конкретно такового поперечника целесообразно бурить при помощи многих продающихся ручных буров. Глубина заложения столбчатого фундамента, обычно, образует около 2 м (ниже глубины вымерзания). Площадь основания столбчатого фундамента невелика, потому чтоб терпеть нагрузку от дома он обязан опираться на пласт грунта с большой несущей способностью.

Столбики фундамента целесообразно сделать из различного материала: дерево, кирпич, цельный бетон. Древесный брус или же бревно целесообразно обжечь или же обработать антисептиком,чтоб предупредить (или же по последней мере замедлить) тление древесной породы. Так же целесообразно использовать водоизоляционные материалы, но всё равно такие столбы будут менее надежным вариантом.

Кирпичная кладка – полностью приемлемый вариант в проекте крепкости, но этот вариант далек от эталона в проекте удобства возведения. Ложить столб из кирпича конкретно в самой скважине не представляется вероятным. Ложить столб стопроцентно на плоскости земли, а потом опускать его в скважину – тоже не смотрится резвым и приятным занятием.

Совершенно точно наилучшим во всем материалом является цельный железобетон. Он обеспечивают самую большую крепкость на сжатие, при армировании – и на растяжение. Армированный цельный столб не треснет ни под каким действием сил морозного пучения. Развести бетонную смесь и залить её в вырытую скважину действо достаточно обычное.

Столбы фундамента могут иметь неизменное или же переменное поперечное сечение. В первом случае это обычный цилиндр или же параллелепипед, во 2-м - гораздо более непростая форма с уширением в нижней части столба. Такое уширение дает возможность прирастить площадь основания и соответствующе прирастить несущую способность фундамента: вес дома станет распределяться по большей площади. 2-ое преимущество - это огромная стойкость к морозному пучению грунта. Когда столб расширяется понизу, то силы пучения не сумеют выжать его ввысь.

Столбы с уширением в нижней части для столбчатого фундамента.

Есть 2-е технологии, дозволяющие закладывать таковой столбчатый фундамент. 1-ая разработка состоит в том, что под столб копают яму (обычно квадратной или же прямоугольной формы), габариты которой на 20-40 см более, чем необходимо для столба. Потом в этой яме инсталлируется опалубка, коя задает форму грядущего столба, в нее ставится арматурный короб и заливается бетон. После того, как бетон затвердеет, опалубку снимают и засыпают столб. Такая разработка дает возможность делать цельный железобетонный столб без разницы какой формы, но предполагает относительно большой объем земляных работ и внедрение съемной опалубки.

Установка нового столба для фундамента: в вырытую скважину опущена опалубка, которую с боков подпирают распорки. Снутри опалубки - арматурный короб.

Другой путь - это разработка ТИСЭ, коя была преднамеренно разработана для самостоятельного строительства столбчатых фундаментов. Эта разработка предугадывает внедрение специализированного фундаментного бура ТИСЭ-ф, кой дает возможность бурить скважины поперечником 200 мм, кои имеют в нижней части уширение до 400 мм или же 600 мм. Бур ТИСЭ имеет плуг, кой может срезать грунт со стен пробуренной скважины, в итоге в нижней ее части возникает уширение внешнего вида полусферы.

Основными плюсами столбчатого фундамента являются незатейливость его строительства и экономичность. Все работы по заложения такового фундамента целесообразно сделать собственными руками в одиночку: бурение скважины ручным буром, изготовление бетона для заливки 1-го столба, вязка арматурного скелета и заливка. Столбы целесообразно заливать по одиночке, потому не необходимости приготовлять сходу огромное число бетона. Расход бетона на столбчатый существенно менее, чем на иные виды фундаментов, равно как и нужное число арматуры.

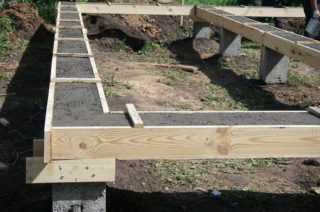

Столбчатый фундамент с ростверком

Ростверк - это высшая часть столбчатого фундамента, коя связывает отдельные столбы в единую конструкцию. Устройство ростверка необходимо для обеспечения большей стойкости столбчатого фундамента и ровного рассредотачивания нагрузки от дома меж всеми столбами. Ростверк в большинстве случаев учиняют внешнего вида ленты из цельного железобетона. Присутствие ростверка можно не, на самом деле его роль делает нижний венец брусьев древесного дома.

Конструкция столбчатого фундамента с ростверком.

Армирование цельного столбчатого фундамента

Цельный бетон имеет высшую крепкость на сжатие, но плохо переносит нагрузки на извив и растяжение. Чтоб поправить это, фундамент из цельного бетона нужно армировать в тех зонах, где может появляться растягивающая нагрузка. Столбчатый фундамент может испытывать нагрузку на разрыв при действии сил пучения: грунт примерзает к плоскости столба, при пучении стремится выжать его ввысь, в то время как нижняя часть столба удерживается не промерзающим слоем грунта. Чтоб от таковой нагрузки столб не треснул, нужно вертикальное армирование. Арматурный короб состоит из многих вертикальных прутьев ребристой арматуры (класс A-III) поперечником 10-12 мм. Армирование нужно сделать из ребристой арматуры, чтоб обеспечить наилучший контакт арматуры с бетоном. Вертикальные прутья арматуры стыкуются узкой монтажной арматурой, она не принимает никаких нагрузок и нужна только лишь для того, чтоб связать вертикальные прутья в единую конструкцию, потому она вполне вероятно гладкой и поперечником всего 6 мм.

Для армирования маленьких столбов поперечником 15-20 см довольно использовать 2 вертикальных прута ребристой арматуры. При высоте столба 2 м их целесообразно перевязывать друг с другом монтажной арматурой в трех-четырех местах, т.е. через каждые 70-100 см.

Когда при возведении столбчатого фундамента планируется устройство цельного ростверка, то его так же нужно армировать. Армирование цельного ростверка нужно для того, чтоб делать его устойчивым к изгибающим нагрузкам- без него бетонный ростверк может треснуть при мельчайшей деформации. Армирование ленточного цельного ростверка необходимо сделать так же, как и у ленточного фундамента, однако на него строго так же будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (мощность пучения действует на столб, а тот давит на ростверк). Нужно сделать 2 пояса армирования - верхний и нижний- всякий пояс состоит как по меньшей мере из 2-ух продольных прутков арматуры. При продольном армировании цельного ростверка употребляется толстая арматура поперечником 10-12 мм с повторяющимся поперечным сечением - конкретно они будут принимать на себя нагрузку при деформации ростверка. Поперечные прутки арматуры не принимают на себя нагрузку, они необходимы только лишь чтоб связать короб в единое целое, потому они могут быть тоньше – 6-8 мм и могут быть гладкими. Короб арматуры обязан быть стопроцентно погружен в бетон и находиться в 3-5 см от плоскости ростверка.

Для какого дома целесообразно подбирать столбчатый фундамент?

Как было отмечено выше, опорная площадь столбчатого фундамента невелика по сопоставлению с другими типами фундаментов (плитным и ленточным), соответствующе его несущая способность так же менее, потому он применяется при возведении легких домов из древесного бруса, сруба или же каркасных домов. Так же целенаправлено подбирать столбчатый фундамент, когда плотный пласт грунта находится весьма глубоко и другой тип фундамента на тукаю глубину заложить проблематично. Столбчатый фундамент комфортен при возведении дома на склоне.

Столбчатый фундамент не предполагает устройство подвала, ни при каких критериях.

Нельзя закладывать столбчатый фундамент при высочайшем уровне грунтовых вод: его основание станет опираться на грунт, насыщенный влагой, таковой грунт имеет низкую несущую способность, столбы будут проседать под весом дома. Не считая того, пробуренные скважины будут заполняться водой, заливать фундамент в подобных критериях нельзя.
