Как сделать своими руками фундамент из асбестоцементных труб? Асбоцементные трубы для фундамента


Фундамент из асбестоцементных труб

Первоначально асбестоцементные трубы достаточно ограниченно использовались в частном домостроительстве. Во-первых, трубы из асбеста отпугивали народ мифами о канцерогенности материала, а во-вторых, опыта использования в обустройстве фундамента на таком типе материала было немного. Сегодня столбчатый фундамент из асбестоцементных труб можно назвать удачным компромиссом между низкой стоимостью и высокой стойкостью к влаге и нагрузке. Еще одним неоспоримым достоинством является то, что изготавливается столбчатый фундамент из асбестовых труб своими руками намного проще и быстрее, чем любой другой вариант столбчатого фундамента.

Устройство фундамента из асбоцементных труб

Общая конструкция и принцип изготовления такого фундамента мало чем отличается от других вариантов изготовления свайных опор с заливкой бетона в подготовленную форму. В нашем случае каркас и бетонный раствор заливаются в асбоцементный корпус трубы, погруженной в пробуренную скважину в грунте. Свайный фундамент на асбоцементных опорах ценят, прежде всего, за такие моменты:

  • Скорость изготовления такого фундамента намного выше, а трудоемкость значительно ниже любых других буронабивных опор, в том числе свай ТИСЭ, каркасных заливных свай, уступая в этом показателе только дорогим винтовым и железобетонным вариантам;
  • Высокая стойкость асбестоцементной основы труб к любой влаге, при этом не происходит потери прочности свайной опоры, деградации материала, коррозии;
  • На сваях из асбестоцементных труб можно поднять цоколь здания на высоту в 30-40 и даже 100 см при правильном распределении нагрузки, что не всегда возможно в ряде случаев для свайных конструкций другого типа.

Устройство фундамента на асбестоцементных трубах своими руками

Конструкцию фундамента с опорами из асбоцементной трубы нельзя назвать идеальной. Ее можно легко и быстро собрать и построить в течение двух дней, при наличии бетономешалки, ручного бура для сверления скважин, болгарки, сварочного аппарата, бетонного раствора и заготовленной стальной арматуры толщиной 8 мм. Прежде чем приступать к изготовлению подобного фундамента, необходимо обратить внимание на его недостатки:

  • Прочность асбестоцементных опор фундамента относительно невелика. Жесткости и несущей способности свайных элементов достаточно для постройки каркасного, бревенчатого или газобетонного здания при условии, что строительство выполняется на плотных и тяжелых грунтах;
  • Буровые работы необходимо выполнять на глубину не менее 150-180 см, из-за небольшой прочности свай приходится бурить большое количество скважин, причем практически всю работу выполнять ручным буром;
  • В отличие от своих конкурентов – заливных свай ТИСЭ, асбоцементные сваи не обладают «якорным» свойством, поэтому при нарушениях технологии изготовления фундамента возможны случаи выдавливания опор пучинистыми грунтами.

Изготавливаем сваи из асбестоцементной трубы

Перед началом работ по подготовке участка и разметке мест под бурение скважин необходимо определиться с точным количеством требуемых асбестоцементных опор и их диаметром. Чаще всего для изготовления опор используются асбестоцементные трубы диаметром проходного сечения в 100 или 150 мм. Намного реже применяется труба в 200 мм. В основном она применяется в тех случаях, когда необходимо выполнить ремонт асбестовой трубы столбчатого фундамента. Соответственно под размер асбестоцементной трубы необходимо подобрать вылет режущих кромок ручного бура. Диаметр скважины должен быть минимум на 10 мм больше, чем наружный диаметр асбестоцементной опоры.

Например, для «сотки» — асбестоцементной трубы в 100 мм, наружный диаметр для марки «БНТ» составит 118 мм, а для более распространенной «ВТ» – 122 мм. Соответственно, диаметр скважины должен быть 128 и 132 мм. Для 150-й трубы диаметр скважины должен составить 170 и 180 мм. Данный зазор указан для глубины в 150 см, если бурение будет выполняться на два и более метров, величину зазора необходимо увеличить еще на 30%.

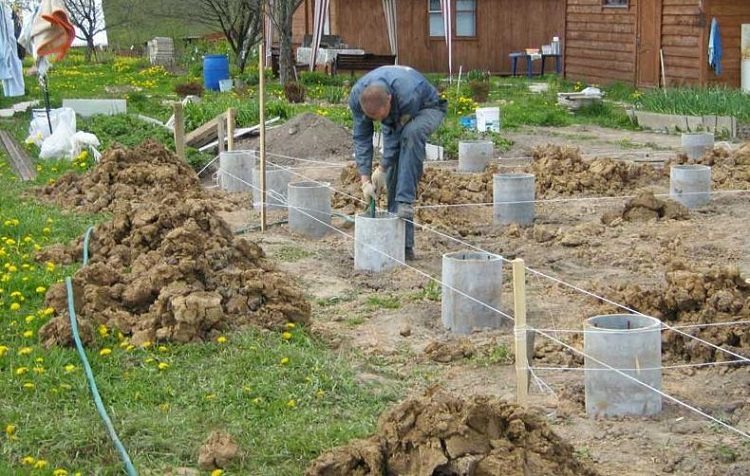

После того, как пробита скважина необходимого диаметра и глубины, на дно необходимо отсыпать смесь из песка и отсева, чтобы образовалась подушка толщиной не менее 10 см. Это позволит скомпенсировать усадку бетонной смеси внутри асбестоцементной трубы.

Перед установкой асбестоцементной трубы рекомендуется наружную поверхность обработать битумной мастикой, независимо от уровня грунтовых вод. Далее устанавливаем трубу в полость скважины и заливаем вовнутрь небольшое количество раствора, не более 2-3 литров. После заливки легонько приподнимем трубу и несколько раз осадим ее, чтобы добиться выравнивания залитого слоя раствора по поверхности подушки, как на видео:

На следующем этапе выравниваем все асбестоцементные опоры по вертикальному отвесу так, чтобы добиться максимально ровного положения по горизонтали и по вертикали, после чего фиксируем трубы с помощью деревянных реек. Вовнутрь каждой асбестоцементной трубы закладываем пакет из трех десятимиллиметровых прутьев арматуры. Каждый прут должен быть равноудален от стенок трубы и других прутьев.

Заливка асбестоцементных опор бетоном

Наиболее ответственный этап в построении фундамента – это заливка бетоном внутреннего пространства трубы. Бетонный раствор готовят из цемента марки 300, песка и мелкого гравия или отсева, предварительно промытого водой. Консистенция раствора должна быть таковой, чтобы смесь, залитая в воронку с размером горлышка в 50 мм, свободно протекала без образования пробок.

В зависимости от диаметра опоры и глубины, на каждую сваю потребуется не менее 40 литров бетонной смеси. После заливки первой части бетон внутри опоры аккуратно просаживают тонким прутом в течение 10-15 минут, после чего заливают оставшуюся часть раствора.

Пазухи между трубой и стенками скважины необходимо заделать остатками раствора, чтобы избежать подтекания дождевой воды внутрь. Это существенно увеличит срок службы опорных элементов. Верхний торец опоры по мере отвердевания бетона и его усадки может менять свое положение. Окончательное выравнивание торцов асбестоцементных столбиков можно выполнять не ранее, чем через две недели после заливки свай. Если работы выполняются в жаркое летнее время, сваи лучше накрыть пакетами из полиэтиленовой пленки, чтобы уменьшить потери влаги на испарение и избежать растрескивания бетона.

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк. Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Заключение

Асбестоцементные сваи практически не поддаются коррозии, даже при длительном нахождении в воде. Но материал обладает щелочной реакцией, поэтому при установке в кислых почвах гладкая наружная поверхность трубы может превращаться в изъеденную кавернами, особенно при повреждении гидроизоляции. Чтобы избегать проблем подобного рода, в районе перехода наружной части сваи в грунт обязательно выполняется отсыпка из песка. Любые другие смеси для этих целей использовать не рекомендуется. В таких условиях свайный фундамент свободно может простоять 30-40 лет.

bouw.ru

Фундамент из асбестоцементных труб: характеристика и технология

Фундамент из асбестоцементных труб – наиболее популярный столбчатый вариант исполнения основы зданий своими руками. Подобное технологическое решение используется во время строительства каркасных домов и нетяжелых построек. Кроме этого, столбчатому фундаменту из труб (асбестоцементных) не страшны намокания и разрушения от влаги, что делает возможным его применение в регионах, которые склонны к частому затоплению.

Фундамент из асбестоцементных труб

Из асбестоцементных труб можно соорудить фундамент столбчатого типа

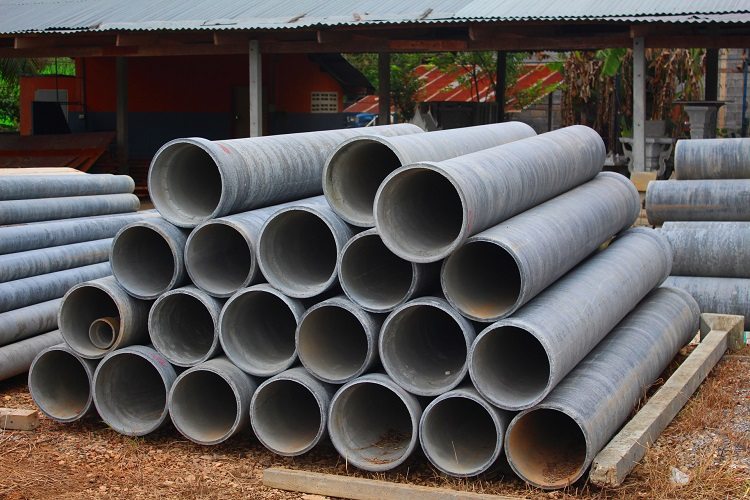

Характеристика асбестовых труб

Асбестоцементные трубы являются штучными изделиями, которые производятся из гидросиликата магния, который смешивается с цементом. Их выпуск регулируется СНиП. К уникальным свойствам таких труб можно отнести:

  • высокое значение прочности;
  • коэффициент расширения (теплового) достаточно низкий;
  • малый вес;
  • неподверженность электрохимической коррозии, вызываемой блуждающими токами;
  • низкая цена.

Асбестоцементные трубы способны выдержать нагрузку на сжатие до значения 265 тыс. кПа. Их тепловое расширение примерно в 140 раз ниже, чем у стальных аналогов. Вес одного метра изделия составляет 6-11 кг, что позволяет выполнять установочные работы своими руками. Асбестоцементные трубы хорошо поддаются механической обработке и не нуждаются в обязательной гидроизоляции.

Они устойчивы к низким температурам, высокой влажности, агрессивным воздействиям среды и вредителям. В строительстве чаще всего применяются изделия диаметром 20-25 см со стенкой 1-1,6 см. Стандартизированная длина составляет от трех до пяти метров.

Фундамент из асбестоцементных труб

Асбестоцементные трубы устойчивы к коррозии, прочны и не нуждаются в гидроизоляции, эти качества очень важны для основы здания

Виды фундаментов

В общем случае можно выделить 3 вида фундаментов:

  • плитный;
  • ленточный;
  • столбчатый.

Наиболее экономичным является последний вариант. Он целесообразен, если грунт представляет собой суглинок, гравий, крупный песок, болото, влажную почву, имеющий высокий уровень промерзания, а также при наличии склонов и рельефных участков.

Ленточный фундамент представляет собой железобетонную полосу, которая идет по периметру здания. Он закладывается под наружные и внутренние стены постройки, сохраняя при этом одинаковость формы поперечного сечения.

Обратите внимание! Процесс установки такого фундамента более материалоемкий и трудоемкий, чем для столбчатого варианта.

Плитный фундамент – это модернизированный ленточный. Он отличается высокой надежностью и несущей способностью. Такой фундамент представляет собой армированную цельную бетонную плиту, которая неглубоко залегает в почве.

Фундамент из асбестоцементных труб

Столбчатый фундамент — менее затратное сооружение, чем прочие виды основ для зданий

Плюсы и минусы столбчатого фундамента

Своими руками на асбестоцементных трубах выполнить фундамент не сложно, поскольку исключена необходимость в специальной технике для строительства. Невысокая стоимость материалов позволит снизить расходы на весь проект. Столбчатый фундамент просто рассчитать и установить в сжатые сроки своими руками.

Однако при принятии решения о виде основания для постройки необходимо учитывать:

  1. Фундамент из асбестоцементных труб нельзя возводить, если есть значительные перепады высот либо подвижность грунта.
  2. Такое основание непригодно для домов с этажностью больше 3, а также при использовании тяжелых отделочных материалов, например, декоративных камней.
  3. При планировании подвала либо цокольного этажа фундамент из асбестоцементных труб не подходит.

Столбчатый вид основания здания имеет хороший эксплуатационный срок – больше 30 лет.

Расчет столбчатого асбестоцементного фундамента

Своими руками из труб возвести фундамент можно только после выполнения правильного расчета. Из справочных данных находится характерная для региона глубина промерзания.

Фундамент из асбестоцементных труб

Надземная часть труб должна быть высотой не менее 30 см

Обратите внимание! Глубина промерзания указывается без учета снежного покрова, поэтому, если для местности характерна высокая заснеженность, то справочные данные могут быть несколько уменьшены.

К справочному значению прибавляется 0,3-0,5 м. Полученная величина – требуемая глубина залегания свай под землей. Надземная часть обычно выступает на 30 см, однако, при возможности затопления территории, она может быть и выше.

Столбчатый фундамент рассчитывается с учетом нагрузки от здания и материала его выполнения. Для легких строений подойдут трубы диаметром 100 мм, для более увесистых – 250-300 мм. Важно учитывать и стены, и кровлю, и отделку, и утепление. В таблице приведены примерные данные о массе разных материалов.

Таблица 1

Наименование материала Масса, кг
Кирпич, тыс. шт.:
силикатный 3500-3900
глиняный 3500-3700
Лес хвойных пород, м3
сосна 670-760
ель 450-520
Лес пиленый, м3
хвойных пород 600
лиственных пород 850
Строительный песок, м3 1500-1650
Щебень (из естественного камня), м3 1400-1800
Пропитанные шпалы, шт. 75
Строительный войлок, м3 150-250
Минеральная вата, м3 75-150



Диаметр скважины должен превышать сечение трубы на 80-120 мм.

Фундамент из асбестоцементных труб

Глубина закапывания труб зависит от уровня промерзания почвы в регионе

Расчет количества материалов и труб

Сваи располагаются по углам здания (строения), в местах, где пересекаются несущие стены и по всему периметру с расстоянием не больше 1 метра. Необходимо учитывать, что допустимая нагрузка на одну из них не должна превышать 800 кг. Если расчетные значения выше, то количество свай увеличивается.

Важно, чтобы вся нагрузка строения равномерно распределялась на столбы. Столбчатый фундамент предполагает наличие 2-3 арматурных прутков на каждую асбестоцементную трубу. Необходимое количество бетона определяется, исходя из выбранного диаметра изделий.

В среднем, чтобы заполнить 10 м трубы, диаметр которой 100 мм требуется 0,1 м3 бетона с учетом основания; 200 мм – 0,5 м3; 300 мм – 1 м3.

Установка асбестоцементных труб

Выполнение работ своими руками требует высокой аккуратности и последовательности. На подготовительном этапе наносится разметка. Строительная площадка очищается от посторонних предметов и мусора, выравнивается и снимается дерн. Контуры здания размечаются колышками и веревкой.

Фундамент из асбестоцементных труб

Скважины необходимо бурить большего диаметра, чем трубы

Под столбы бурятся скважины. Для этого можно использовать бур или выкопать ямы своими руками, диаметр которых должен быть больше трубного.

Обратите внимание! Глубину скважины необходимо делать на 200 мм больше, чем расчетный размер части сваи под землей. Это необходимо для обустройства песчаной подушки.

Песчаная подушка на дне скважины утрамбовывается и проливается водой. После ее впитывания выстилается рубероид. Далее устанавливаются и выравниваются по уровню трубы, которые закрепляются временными деревянными брусками. При необходимости выполняется гидроизоляция.

Если потребовалось пилить изделия для получения подходящего размера, то лучше оставить запас примерно в 100 мм для возможности выравнивания опор после формирования фундамента.

Формирование фундамента

Для получения бетона смешивается одна часть цемента и две части песка, которые разбавляются водой. Полученная смесь должна иметь консистенцию жидкого теста. После этого добавляются две части мелкого гравия. Раствор хорошо вымешивается и заливается в трубы на 400-500 мм.

Фундамент из асбестоцементных труб

Внутрь труб необходимо залить жидкий цементный раствор

Труба приподнимается на 150-200 мм и оставляется до того момента, пока бетон полностью не застынет. Таким способом можно добиться создания прочного основания опоры, которое будет устойчиво к выталкивающим силам при грунтовом пучении.

После того, как бетон застынет, необходимо дополнительно гидроизолировать скважину с наружной стороны рубероидом и засыпать речным песком. Далее выполняется выравнивание в горизонтальной плоскости.

Внутрь асбестоцементной трубы устанавливается арматура, представляющая собой соединенные проволокой прутки, и заливается бетон. С целью удаления воздуха раствор несколько раз необходимо проткнуть металлическим прутком.

Фундамент, выполненный своими руками, будет готов к последующему строительству через 2-3 недели после высыхания бетона.

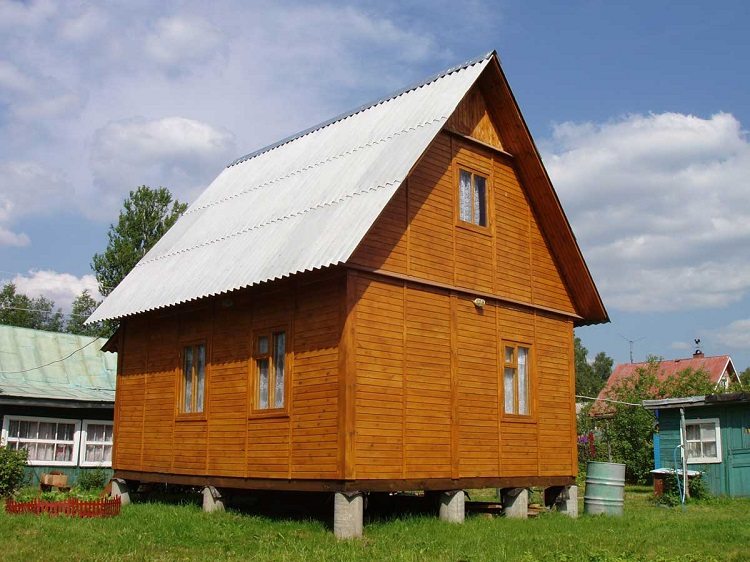

Фундамент из асбестоцементных труб пригоден для летних дачных домиков, небольших саун и бань, террас, веранд и других легких построек. Проект на основе подобных материалов является экономически выгодным и может быть реализован своими руками.

trubamaster.ru

Асбестоцементные трубы для фундамента - область применения, плюсы и минусы, расчет материалов, возведение

Процесс возведения фундамента является одним из основных этапов строительства дома и других объектов. Существует множество эффективных и простых способов обустройства основы для будущего сооружения.

Фундамент из асбестоцементных труб

Одним из них является столбчатый метод с использованием асбестоцементных труб в качестве несущей конструкции.

Область применения и особенности фундамента из асбестоцементных труб

Технология возведения столбчатого фундамента достаточно проста в реализации и не требует больших финансовых затрат при приобретении строительных материалов и выполнении работ.

Однако, перед началом строительства необходимо ознакомится с рядом рекомендаций, выполнение которых поможет избежать роковых ошибок:

  1. Этот тип фундамента применяется для оснований легких построек, при строительстве которых используются щитовые модули, и облегченный материал. К примеру, дерево, пластик, газобетонные блоки для асбестоцементных столбов не проблема. Фундамент, выполненный по столбчатой технологии, отлично подойдет для постройки каркасных загородных коттеджей, летних дачных домиков, легких хозяйственных построек, беседок, веранд и деревянных бань.
  2. В большинстве случаев исключается возможность строительство основы зданий по данной методике, на легких и плывучих грунтах, а также на заболоченных участках местности. Связано это с большой вероятностью деформации основания в результате подвижки почвы.
  3. Целесообразным является применение данного способа в регионах с холодными климатическими условиями, характеризующимися глубоким промерзанием грунта. Основная причина экономичность этого приема в отличие от ленточного или блочного фундамента.
  4. При расчете количества, габаритных размеров и глубины вкапывания свай важно учитывать факторы глубины промерзания почвы и весовые параметры возводимой конструкции. В случае неправильных расчетов колонны могут не выдержать избыточной нагрузки, что приведет к разрушению здания.
  5. Специфика данного метода предполагает возведение сооружений на определенной высоте от поверхности земли, что делает резонным, а в некоторых случаях, является единственной возможностью строительства на участках подвергающихся сезонному затоплению паводковых вод.

Позитив столбовой технологии возведения фундамента

Суммируя вышесказанное можно четко определить достоинства метода использования асбестоцементных труб, как материала для базиса строения:

  • Высокая эффективность и простата реализации проекта, основанного на данной методике. При этом ограничивается необходимость привлечения тяжелой и специализированной строительной техники.
  • Экономия времени на непосредственном выполнении работ и ожидании затвердевания фундамента.
  • Возможность самостоятельного расчета проектных характеристик в строгом соответствии строительным нормативам.
  • Достаточно невысокие цены на необходимые материалы и низкие трудозатраты.
  • Практичность в применении указанного приема в регионах подверженных затоплениям.
  • Стойкость свай к агрессивной среде их морозоустойчивость.

Какие есть ограничения в использовании технологии?

Вместе с тем метод имеет ряд недостатков, что ограничивает его практическое применение:

  • Технологию не рекомендовано применять при строительстве зданий, создающих большие нагрузки на основание.
  • Расположение свай ограничивает возможность устройства в постройках данного типа подвальных помещений.
  • Невозможность обустройства фундамента из труб в местах со слабыми грунтами, характеризующимися высоким уровнем грунтовых вод.
  • Внутренняя и внешняя отделка здания ограничивается расчетными параметрами фундамента и лимитирует использовать тяжелых строительных материалов.

Как рассчитать основу?

Фундамент из асбестоцементных труб

При расчете количества труб, их диаметра и глубины залегания применяется ряд простых, но обязательных для выполнения правил:

  1. Определяем при помощи справочника глубину промерзания грунта в вашем регионе, прибавляем к этому значению 30-50 см. Получаем значение подземной части нашего основания.
  2. Количества столбов используем из расчета приблизительно 0,8 т веса на каждую опорную трубу. При этом сваи располагаются по углам сооружения, на пересечениях несущих стен, и по периметру на расстоянии до 1 м. Удельную массу материала берем из строительного справочника, можно использовать источники из Интернета. При расчете учитываем вес пола, стен, кровли, отделочных материалов.
  3. Диаметр трубы также подбирается в соответствии с весом сооружения. Так для легких веранд вполне подойдет опора диаметром 100 мм, для блочных домов или бревенчатых заданий лучшим вариантом станет основание диаметром 300 мм.
  4. Высота надземной части колонны должна составлять приблизительно 300 мм, но в случае необходимости ее можно изменять в соответствии с рельефом местности.

Короткая инструкция по возведению столбового фундамента

Технология выполнения свайного основания из асбестоцементных труб предполагает выполнение следующих операций:

  1. Размечаем участок под будущую постройку при помощи бечевки и колышков, расположение которых будут обозначать центр скважины.
  2. Делаем скважины при помощи бура либо выкапываем другим способом, при этом диаметр скважины лучше делать максимально соответствующим диаметру колонны. Глубина скважины соответствует ранее рассчитанным показателям.
  3. Делаем уширение внизу ямы при помощи лопаты или бура.
  4. На дно ямы отсыпаем песчаную подушку толщиной 15-20 см, хорошо ее утрамбуем.
  5. Обрезаем трубы на необходимую, рассчитанную ранее длину, и опускаем сваю в скважину. Предварительно, для повышения долговечности столба и его гидроизоляции рекомендуется обработать трубу битумом или специальной грунтовочной жидкостью на высоту его подземной части. Для горизонтального выравнивания столбов используем лазерный или жидкостной уровень. Выставив горизонталь, отбиваем ее бечёвкой.
  6. Готовим арматурный каркас. Для этого используем 4 арматурных прута диаметром 8-12 мм, соединенных между собой стальной проволокой, таким образом, чтобы диагональ конструкции соответствовала диаметру трубы.
  7. Заливаем бетоном или цементно-песчаным раствором уширение скважины, незабываем штыковать раствор. Приподымаем трубу, тем самым даем возможность распространиться раствору по всему объему уширения. Осторожно вдавливаем сваю в бетон, с соблюдением горизонтальности уровня всех столбов.
  8. Помещаем арматуру внутрь столба на 2-3 см ниже края опалубки, и заливаем трубу бетоном до верхнего края. При этом следим за тщательным заполнением раствором всех пустот. Пока раствор не затвердел, вставляем в центр сваи, заранее подготовленную анкерную шпильку, которая в последующем будет служить для крепления обвязки из деревянного бруса. Вертикальность колонн проверяется на всех этапах заливки при помощи обычного строительного уровня.
  9. Торец трубы закрываем пленкой и даем раствору застыть. Процесс ожидания занимает до трех недель, после чего можно приступать к следующему этапу строительства.

Данное руководство может дополняться, и изменятся под влиянием различных нюансов и конкретной ситуации. Однако, только полное соблюдение указанных технологических процессов, приведет к гарантированному, качественному результату.

Фундамент из асбестоцементных труб

Оценка: 5 1 голосов

Читайте также:

okarkase.ru

особенности, плюсы и минусы, технология постройки

Дата: 13 июня 2017

Просмотров: 1905

Коментариев: 0

Как сделать своими руками фундамент из асбестоцементных труб?

Серьезной задачей, возникающей при выполнении проектных работ и осуществлении строительных мероприятий, является определение вида фундамента. Проектировщики и застройщики ищут компромиссное решение, пытаясь сформировать надежное основание для постройки и сэкономить при этом финансовые ресурсы. Оптимальное решение – возвести фундамент из асбестовых труб своими руками. Технология проверена при возведении легких строений и каркасных зданий, требует минимального финансирования, проста в реализации. Основы зданий на асбестоцементных трубах устойчивы к воздействию влаги, обладают прочностью, что позволяет применять их на почвах с повышенным уровнем грунтовых вод и подтапливаемых территориях.

Используя асбестоцементные трубы в качестве капитального фундамента постройки, можно значительно уменьшить сметную стоимость строительства. Рассмотрим детально, как сделать самостоятельно фундамент на полых опорах из асбеста. Оценим достоинства и слабые стороны столбчатого основания. Разберемся с методикой расчета, технологией постройки.

Асбестоцементные трубы имеют низкий коэффициент теплового расширения, поэтому могут эксплуатироваться в агрессивной среде. Фундамент из таких труб прочный и недорогой

Фундамент является основанием здания, от его прочности и надежности будет зависеть срок эксплуатации дома

Фундамент из асбестовых труб своими руками – особенности

Фундамент на полых опорах из асбоцемента является разновидностью свайного основания, характеризуется следующими особенностями:

  • трубы используются в качестве стационарной опалубки, которая заполняется бетонным раствором;
  • применяются полые опоры, изготовленные из асбеста и портландцемента, смешанных при изготовлении в соотношении 15:85 с добавлением воды;
  • опоры имеют длину от 3,95 до 5 м при наружном диаметре 11,8–52,8 см и отличаются толщиной стенки;
  • опорные колонны формируются рядами с установкой каждой опоры на углах здания, а также стыках наружных и внутренних стен;
  • устанавливаются на проблемных, пучинистых и склонных к затоплению почвах при наличии на глубине до трех метров твердого грунта;
  • позволяет обеспечить устойчивость легких строений каркасного типа, бань, деревянных построек, веранд, дачных строений;
  • не требует повышенного уровня затрат для подготовки свайной базы здания по сравнению с возведением ленточной основы или блочного основания;
  • легко устанавливается, что позволяет весь комплекс работ по постройке основания произвести своими силами.
Хотя для такой конструкции могут быть использованы и металлические трубы, но применение асбестоцементных имеет ряд преимуществ

Столбчатый фундамент из асбестоцементных труб является наиболее доступным и экономичным вариантом

Асбестоцементные трубы, являющиеся силовым элементом свайной основы, характеризуются следующими показателями:

  • повышенными прочностными характеристиками, позволяющими воспринимать сжимающие усилия;
  • незначительной степенью теплового расширения, способствующей сохранению размеров при температурных перепадах;
  • небольшой массой, облегчающей транспортировку и выполнение работ по установке;
  • устойчивостью к воздействию электрохимической коррозии, снижающей ресурс эксплуатации металлических опор;
  • легкостью механической обработки, позволяющей в условиях строительной площадки быстро готовить опоры требуемых размеров;
  • низкой стоимостью, позволяющей существенно снизить суммарный уровень расходов по формированию свайной основы.

Столбчатый фундамент из асбестоцементных труб – плюсы и минусы

Свайный фундамент из трубчатых колонн, залитых бетоном, отличается следующими достоинствами:

  • Повышенным уровнем прочности, позволяющим гарантировать устойчивость легких зданий на склонных к пучению и затопляемых почвах. При создании такой конструкции бетон заливается не по всему периметру, как, например, при строительстве ленточной конструкции, а только в местах ограниченных трубами

    Если вы решили сделать столбчатый фундамент из труб своими руками, то необходимо знать, что его используют для строительства легких каркасных и деревянных зданий

  • Устойчивостью к воздействию отрицательных температур, обеспечивающей неподвижность возводимой постройки.
  • Стойкостью к влиянию агрессивных сред, под воздействием которых асбоцементный материал не разрушается.
  • Жесткостью элементов трубчатой опалубки, не подвергающейся деформации при бетонировании в отличие от оболочки из рубероида.
  • Монолитностью асбестовой опалубки, представляющей совместно с залитым бетонным раствором единую конструкцию.
  • Скоростью возведения благодаря простоте конструкции, возможностью самостоятельного выполнения работ.
  • Незначительным уровнем расходов, связанных с использованием недорогих и доступных материалов.
  • Возможностью самостоятельного выполнения расчетов столбчатой основы без использования услуг наемных специалистов.
  • Длительным эксплуатационным периодом, составляющим на сложных грунтах и гористой местности более трех десятилетий.

Фундамент из труб, наряду с достоинствами, имеет слабые стороны:

  • невозможность обустройства подвала под зданием, установленным на свайных опорах;
  • недостаточную тепловую изоляцию и ветровую защиту нижней части постройки, смонтированной на забетонированных сваях.
Такое снование представляет собой несколько рядов столбов, на которых и строится будущий дом

Для того чтобы построить надежную и прочную конструкцию основания на асбестоцементных трубах, надо определить необходимое количество столбов и глубину их закладки

Несмотря на незначительные недостатки, столбчатый фундамент из асбестоцементных труб незаменим в районах с глубиной промерзания грунта более полутора метров, горных районах и подтапливаемых участках с пучинистыми почвами.

Расчет размеров и потребности в материалах для основания

Несложная методика расчета позволяет самостоятельно определить характеристики свайного основания без обращения к специалистам проектных организаций. Фундамент из асбоцементных труб рассчитывается и проектируется после выполнения инженерно-геологического обследования участка. На строительной площадке бурится контрольный шурф, извлекаются пробы почвы. Определяются следующие моменты:

  1. Особенности почвы.
  2. Уровень замерзания.
  3. Расположение водоносных слоев.

Зная массу строения, используя полученную информацию можно выполнить расчет и определить следующие параметры:

  • высоту свайных опор;
  • количество асбоцементных колонн;
  • суммарную площадь опорных элементов основания.
Схема устройства фундамента из асбестоцементных труб

Перед началом строительства надо провести исследование состава грунта, определить, на какой глубине залегают грунтовые воды, и определить глубину промерзания почвы

Производя расчет, обратите внимание на следующие моменты:

  1. Уровень погружения сваи из асбеста в почву должен превышать на 0,5 м глубину промерзания грунта.
  2. Высота части опор, расположенных выше нулевой отметки, определяется индивидуально, составляет для различных построек от 0,5 до 1,5 м.
  3. Диаметр свай определяется массой постройки с учетом максимальной нагрузки, действующей на колонну – 0,8 т.
  4. Интервал между сваями должен составлять более одного метра для равномерной передачи нагрузки от постройки на почву.
  5. Суммарная потребность в бетонном растворе для заливки определяется путем суммирования внутреннего объема опорных элементов.

Фундамент из асбоцементных труб – пошаговая технология постройки

Комплекс мероприятий по формированию основы здания на асбестоцементных трубах предусматривает следующие этапы:

  • выполнение расчетов и разработку проектной документации;
  • подготовку строительной площадки и выполнение разметки;
  • бурение каналов для установки свайных опор;
  • формирование основания приямка и монтаж опор;
  • установку арматуры и бетонирование.
В обязательном порядке они устанавливаются под каждым углом дома, в местах пересечения стен и по периметру здания

В зависимости от размеров и типа здания определяют необходимое количество столбов

Рассмотрим детально очередность выполнения подготовительных работ, специфику формирования свайного основания.

Как установить асбоцементные трубы для фундамента

Для установки свайных опор необходимо выполнить подготовительные работы, правильно осуществить разметку, соблюдая последовательность операций:

  1. Произведите расчистку строительной площадки от зеленых насаждений, камней, мусора.
  2. Выполните разметку периметра основания, натянув шнур между вбитыми металлическими прутками или деревянными колышками.
  3. Обозначьте от будущей границы основания зону участка с запасом в 2 метра для снятия плодородной почвы, затрудняющей прорастание под зданием сорняков.
  4. Удалите дерн, снимите грунт толщиной слоя 0,2–0,3 м.
  5. Спланируйте поверхность, засыпьте песчано-щебеночной смесью, тщательно уплотните.
  6. Забейте колышки в местах расположения свай, руководствуясь предварительно разработанным проектом.
  7. Проконтролируйте правильность забивки, путем выполнения замеров и сопоставления разницы диагоналей, которая не должна превышать 1 см.

Закончив подготовительные мероприятия, приступайте к формированию свайной основы.

Если строится одноэтажное деревянное здание, то достаточно асбестоцементных труб диаметром 20 см

Этот тип фундамента является одним из самых простых и дешевых

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

  • Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
  • Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
  • Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
  • Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
  • Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
  • Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
  • Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
  • Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
  • Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
  • Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. Пока раствор полностью не застынет на площадке, нельзя выполнять никакие работы

    При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня

  • Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
  • Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
  • Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
  • Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
  • Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

  • контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
  • предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
  • на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
  • обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
  • удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Заключение

Совершенно несложно обустроить фундамент из асбестовых труб своими руками, ознакомившись с материалом статьи. Это бюджетный и достаточно простой вид основы. Важно произвести геологическое исследование участка и квалифицированно выполнить расчеты основания. Руководствуясь пошаговой инструкцией, самостоятельно выполняя работы, можно при минимальных расходах соорудить надежную основу для возведения легкого строения на сложных почвах и затопляемых участках.

pobetony.ru

Фундамент из асбестоцементных труб своими руками

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Важная задача, возникающая при любом строительстве – выбор типа фундамента. Необходимо обеспечить надежную опору для сооружения, не зарыв при этом в землю лишние деньги. Столбчатый фундамент во многих случаях будет оптимальным вариантом. В этой статье описано, как сделать фундамент из асбестоцементных труб самостоятельно и в результате существенно сэкономить на строительстве.

Особенности

Столбчатый фундамент из асбестоцементных труб используется при возведении легких построек. Это может быть каркасный дом, летний дачный домик, баня, гараж, веранда, терраса.

Такой столбчатый фундамент хорош тем, что:

  • он прост в исполнении, все работы могут быть выполнены своими руками;
  • работы выполняются быстро;
  • рассчитать такой столбчатый фундамент несложно, можно сделать это своими силами;
  • можно строить его в затопляемых местностях, на пучинистых грунтах, на торфяниках, при высоком уровне грунтовых вод;
  • цена используемых материалов невысока.

Есть у него и недостатки: нижняя часть здания имеет недостаточную теплоизоляцию; нельзя применять в горизонтально подвижных грунтах; нельзя сделать подвал в доме.

Расчеты

Прежде чем начать делать фундамент из асбестоцементных труб своими руками, необходимо определить, сколько труб, бетона, арматуры потребуется в ходе работ. Чтобы выполнить расчет столбчатого фундамента, требуется знать глубину, на которую промерзает грунт, и общий вес постройки, то есть полную нагрузку на фундамент. Скважины должны буриться на глубину промерзания плюс 30-50 см.

Глубина промерзания для некоторых регионов России приведена в таблице:

Регион Глубина промерзания, м
Воркута, Нижневартовск 2,4
Омск 2,2
Тобольск 2,1
Екатеринбург, Челябинск 1,9
Уфа, Оренбург 1,8
Ижевск, Казань 1,7
Самара 1,6
Кострома 1,5
Москва, Санкт-Петербург 1,4
Астрахань 1,1
Калининград, Курск 1
Ростов 0,9

Для легких строений, типа беседки, достаточен диаметр асбестоцементных труб 10 см. В случае бревенчатого дома подойдут трубы диаметра 25-30 см.

На каждую сваю должно приходиться не более 800 кг веса. То есть общий вес, поделенный на количество свай, не должен превышать этого значения. При вычислении общей нагрузки учитывается вся надфундаментная часть сооружения: стены, кровля, утепление, отделка.

Важно! Обязательна установка свай на пересечении несущих стен и по углам. По периметру они устанавливаются с интервалом 1,5-2 м.

Так определяется необходимое количество асбестоцементных труб, их размер, а также количество арматуры с учетом, что в каждую трубу требуется установить 2-3 прутка.

От диаметра труб зависит, сколько потребуется бетона. В среднем, чтобы заполнить трубу диаметром 10 см на 10 метров длины, требуется 0,1 м3 бетона. Если диаметр составляет 20 см – 0,5 м3, если 30 см – 1 м3.

Работа

Вначале необходимо подготовить строительную площадку. Углы и пересечения стен обозначаются колышками, затем колышки устанавливаются в остальных местах установки свай. Площадка очищается и выравнивается.

Бурение скважин для труб своими руками можно производить электрическим, бензиновым или ручным буром. Чтобы скважины были вертикальными, к ручному буру привязывается уровень, после каждого оборота при необходимости производится выравнивание бура. В случае, когда грунт при бурении осыпается, необходимо устанавливать в скважину опалубку. Это может быть рубероид, который сворачивается по диаметру скважины.

В скважины засыпается песок, утрамбовывается и проливается водой. На полученную таким образом песчаную подушку укладывается рубероид. В скважины устанавливаются асбестоцементные трубы. Если грунт крупнопесчаный либо представляет собой песок с мелким гравием, подушку можно не устраивать.

Трубы должны стоять строго вертикально. С помощью деревянных брусков необходимо их зафиксировать и проверить правильность разметки. Диагонали столбчатого фундамента должны быть одинаковы.

Подземную часть труб необходимо покрыть мастикой на основе битума и дать ей высохнуть. Этот слой обеспечит гидроизоляцию, а также скольжение грунта при вспучивании и, следовательно, неподвижность столбчатого фундамента.

В основание трубы заливается бетон на 40-50 см. Чтобы усилить основание, можно его расширить. Для этого трубы приподнимаются на 20 см и закрепляются до схватывания бетона. Таким способом создается прочное основание, которое не допустит выталкивания опор при пучении грунта. Внутрь опор закладывается арматура и вдавливается в основание, пока бетон еще не застыл.

Когда бетон схватится, в скважину вокруг опоры закладывается рубероид, затем засыпается песок, он проливается и трамбуется.

После этого в асбестоцементную трубу заливается бетон до самого верха. Чтобы удалить воздух, необходимо несколько раз проткнуть бетон металлическим прутком.

Важно! Если планируется возвести своими руками дом с крыльцом или верандой, то для них необходимо делать отдельный столбчатый фундамент, а между пристройкой и основным зданием должен быть устроен деформационный шов.

Таким образом, чтобы сделать столбчатый фундамент из асбестоцементных труб своими руками, не требуется обладать особыми навыками. Эта технология позволяет намного снизить затраты на сооружение основы для строения. Они составляет около 18% от стоимости здания, в то время как для более «солидных» вариантов эта цифра доходит до 30%.

Небольшой видео-пример про столбчатый фундамент

Читайте также:

fundamentprofi.ru

Столбчатый фундамент из асбестовых труб своими руками

Фото 1. Столбчатый фундамент из асбестового трубопроката для деревянного дома

Фото 1. Столбчатый фундамент из асбестового трубопроката для деревянного домаФундамент из асбестовых труб – это просто идеальное решение для возведения небольшого легкого дома, бани, хозяйственной пристройки и т.д. В данной ситуации затраты на капитальное основание становятся неоправданными.

Поэтому простая и эффективная конструкция из асбестовых труб быстро стала альтернативным решением вопроса. Столбчатый вариант основания из данного вида трубного сортамента применять очень часто.

Краткое содержание статьи

Особенности, преимущества и недостатки асбестовых изделий

Асбестовый сортамент – это штучные изделия, которые характеризуются уникальными свойствами.

  1. Высокий уровень прочности.
  2. Невысокий коэффициент теплового увеличения.
  3. Незначительный вес.
  4. Легкость механической обработки.
  5. Доступная стоимость.

Фото 2. Асбестовые трубные изделия

Фото 2. Асбестовые трубные изделияВесомое достоинство такой конструкции – это простота установки, которую легко выполнить своими руками. Так же это строительство привлекает короткими сроками исполнения, и длительным временем использования.

Но, тем, кто остановил свой выбор на свайной технологии, придется запомнить, что такой вариант конструкции не позволяет обустроить подвальное помещение. Так же недостатки данного строения пополняет плохая устойчивость там, где подвижный грунт. Но, такие проблемы связывают с нарушением строительной технологии при монтажных работах.

Данный вид основания активно применяют в зонах с сыпучими грунтами, где глубина промерзания земли составляет более чем полтора метра. Как довели на практике, преимущество этих построек заключается в эффективном функционировании на склонах. По этой причине в гористой местности предпочтение отдается именно им.

Конструкция столбчатого основания из асбестоцементных труб

Перед тем, как сделать фундамент из асбестовой трубы, следует узнать конструктивные особенности данных сооружений.

Фото 3. Устройство столбчатого основания

Фото 3. Устройство столбчатого основания

Сделать столбчатую конструкцию из труб можно в тех ситуациях, когда плотный и твердый грунт размещается на углублении трех метров. Если он располагаются ниже, то лучше обустроить ленточный фундамент.

Столбчатая конструкция – это отдельно стоящие опоры, для изготовления которых использован асбестоцементный раствор. Столбики в данном строении ставят на угловом пересечении стен. Также их нужно сделать на стыках наружной стенки и внутренней перегородки.

Интервал между столбами по периметру строения должен быть не больше протяженности бруса, если дом возведен из этого материала. Или же это расстояние не должно превышать длину балки, которую прокладывают на столбах.

Расстояние от грунта до балки основания называется забирка. Его нельзя закладывать кирпичом или заливать бетоном. Потому, что в случае расширения почвы, поднимающийся бетон или кирпич может нанести вред не только целостному состоянию основания, но и самому зданию.

Необходимые расчеты

Столбчатый фундамент, из асбестовых труб, выполняемый своими руками, проектируют по стандартному методу. Начало работ – это инженерно-геологические изучения  местности и грунта.

Затем пробуривают шурф исследования, берут пробы и происходит предварительная оценка. При этом определяют типы грунта, точку промерзания и высоту, на которой проходят грунтовые воды.

Смотреть видео: столбчатый фундамент своими руками

Все эти показатели необходимы для определения протяженности свай и площади той зоны столбчатого фундамента, которая служит для опоры.

Насколько промерзает земля в конкретном случае можно узнать в справочниках СНИП. Или же можно воспользоваться  калькулятором подсчетов. Всю эту информацию можно получить в сети интернет.

К определенному значению столбчатого сооружения из труб, возводимого своими руками, прибавляют сорок или пятьдесят сантиметров. Так получается требуемая величина углубления сваи для столбчатого фундамента.

Диаметр столбов на конструкции, сооружаемой своими руками, должен исчисляться, исходя из:

  • веса здания.
  • Отделки.
  • Перекрытия.
  • Крыши.
  • Утепления.

Зачастую на помощь мастерам, которые проводят такую работу своими руками впервые, есть специальные таблицы. Они предлагаются заводом изготовителем.

После всех этих действий можно переходить к подсчету нужного количества бетона. Тому, кто строит такое основание самостоятельно первый раз, не лишним будет узнать, что на отзывы людей проводивших аналогичные работы лучше не ориентироваться. Профессиональные мастера в этом вопросе рекомендуют опираться на математические формулы.

Определение количества столбов

Столбчатый фундамент, закладываемый из асбестоцементных труб своими руками для облегченного строения (например, веранды), выполняют из сортамента диаметра 10 см. Для домов из бревен необходимо подготовить трубные изделия на 25 или 30 см.

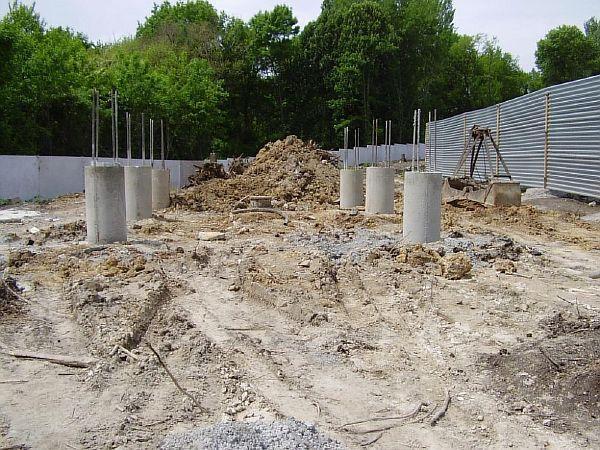

Фото 4. Сваи для строительства основания

Фото 4. Сваи для строительства основания

Производя такие постройки своими руками, на отдельно взятую сваю нужно рассчитывать массу, не превышающую показатель в  800 кг. Соответственно вся масса столбчатой конструкции, разделенная на количественный показатель свай, не может быть больше числа 800.

ВАЖНО! В зоне несущей стены и угла столбчатого основания, установку свай игнорировать не рекомендуют. По периметру эти элементы необходимо ставить с интервалом в 2 метра.

Производя расчет количества трубного сортамента нужно учесть, что на каждое трубное изделие нужно будет поставить по три прутка арматуры.

От диметра труб фундамента зависит количество бетона. Чтобы наполнить одну такую трубку (10 см) на 10 метров протяженности, потребуется 0,1 м3 бетона. Когда объем столба равняется 20 см, то бетон расходуется в пределах 0,5 м3.

Смотреть видео: работы по бетонированию и армированию

На трубу диаметром в 30 см придется залить 1 м3 раствора соответственно. Выполняя постройку своими руками, эти рекомендации следует запомнить, и тогда все расчеты будут выполнены без затруднений.

Подготовка площадки

Свайный фундамент, залитый из асбестовых труб своими руками, делать не трудно. Инструкцию по работе поймет даже новичок. Пошаговое руководство работы со свайным фундаментом следующее.

  • На участке все расчищается от деревьев и камней.
  • Размечаются точки углов свайного сооружения. На них вкапывают столбы из дерева, между которыми протягивается шпагат.
  • Размечаются углы будущего строения. На подготовленной под строительство территории на 30 см снимают грунт. Если не снять эту плодородную землю, то под домом в скором времени начнут прорастать сорняки.
  • После снятия дерна необходимо заровнять участок для свайного фундамента и засыпать гравием или песком.
  • После нужно сделать тщательную утрамбовку.

Установка асбестовых опор

Когда возводят самостоятельно фундамент из асбестовых труб, то необходимо бурить скважины для опорных элементов

Фото 5 . Бурение скважины

Фото 5 . Бурение скважиныДля данной задачи применяют ручные буры для садовых работ. Для масштабных аналогичных задач  строительные бригады при прокладке фундамента применяют спецоборудование – автоматические мотто или ямобуры.

Объем подготовленного углубления для фундамента должен превышать габарит асбестового трубного изделия на 10 см. А глубина должна быть на 20 см больше. Такие требования диктуются потребностью обустраивать «подушку». Для нее используют нерудные строительные материалы.

Дно скважины засыпают слоем щебенки и песка. Он затем утрамбовывается и пропитывается водой. Поверх этого устилают гидроизоляцию. Это может быть пленка или рубероид.

Когда опускают асбестовую трубу, то ее крепят рейками из дерева. Далее сооруженная конструкция подсыпается песком. Протяженность опор обязана иметь десять сантиметров в запасе. Это необходимо, чтобы потом подровнять уровень высоты всех асбестовых столбиков.

Когда земля в зоне строительства фундамента влажная, то асбестовые трубные изделия рекомендуют обработать жидким составом гидроизоляции на битумной основе.

Армирование и заливка бетоном

Готовая смесь из бетона заливается в трубное изделие на уровень сорока сантиметров. Потом трубу приподнимают на 0,2 м и фиксируют. Этим создают «подошву» из бетона, она обеспечивает высокую устойчивость опорным элементам.

После того, как застывает бетон, в сортамент из асбеста устанавливают арматурный каркас. Он выполняется в форме рамок из нетолстой арматуры.

Фото 6. Арматурная вставка в трубе основания

Фото 6. Арматурная вставка в трубе основанияРаствор заливают до нужного уровня. Чтобы удалить из него пузыри воздуха, его прокалывают прутом из металла или деревянной рейкой.

Верхняя часть бетонной заливки должна высохнуть равномерно. Поэтому в период высыхания ее лучше накрыть пленкой. Такая постройка из асбестовой трубы  высыхает приблизительно три недели.

СОВЕТ. Зазоры вокруг свай столбчатого сооружения засыпают песком или гравием. Затем их утрамбовывают. Через некоторое время готовое строение измеряют, и все лишние габариты убирают болгаркой.

Устройство основания

Как уже было сказано, при строительных действиях вначале выполняют разбивку на местности. Сваи фундамента из асбестовых труб располагают на расстоянии двух метров друг от друга. Так, например, основание для дачи (10х10м), воздвигаемой своими руками, потребует подготовки девятнадцати скважин.

Под каждую точку столбчатых опор нужно бурить скважины по три метра глубиной. Затем делают углубления под сваи. При подготовке ям для свай следует соблюдать одно правило – это проведение диагонали между противоположными угловыми частями. Такие работы предотвратят возможный перекос стен.

Смотреть видео: технология самостоятельной установки столбчатого фундамента

Ямки под сваи выполняются буроямом. Он отличается от бура тем, что оснащен мотоприводом. Вал данного инструмента вращает небольшой мотор.

На ровном участке для установки, если колоны поднимаются над уровнем почвы на 50 см, вполне хватает сортамента объемом на 200 мм. Если дом расположен на участке с уклоном, то лучше взять в работу сортамент объемом не меньше 250 см.

Данный вид основания в низине

Фундамент из асбестовых труб можно использовать в низине, на неровном участке и на косогоре. Основание, которое строят в низине, так же строят на грунте с высокой влажностью (на болоте). Особенность такого строения в низине и в другом месте, заключается в легкости укладки.

Смотреть видео

Для работы не нужно задействовать строительную технику, опалубки и другие элементы может самостоятельно сделать один человек. Конечно, выполнение работы с постройкой в низине быстрее проходит несколькими людьми. Но, если позволяет время, то на этих трудозатратах можно сэкономить.

Главное, что нужно помнить при строительстве столбчатого основания в низине и на другой местности, перед началом работы следует тщательно выполнить все требуемые расчеты. И стоит учесть, что при значительном весе здания количество столбов увеличивают. Технология работы в данном случае не сложная, но ее необходимо изучить внимательно.

Прочитав данные рекомендации, вопрос, как правильно сделать своими руками свайный фундамент, затруднений не вызовет. Нужные материалы для работы больших затрат не потребуют. Цена на этот вид основания является самой низкой. Но, к работе следует подходить ответственно. Тогда можно рассчитывать на качественный результат своих действий.

Фундамент из асбестовых труб позволяет создать надежное основание для постройки в один этаж. Так же такое решение идеально подойдет для любой хозяйственной или бытовой пристройки. Все превосходные характеристики данной постройки полностью подтверждают только положительные отзывы потребителей.

Смотреть видео: как столбчатый фундамент выдавило грунтом

Записи по теме:Опубликовано: Апрель 18, 2017 Загрузка...

trubanet.ru

Как сделать столбчатый фундамент из асбестоцементных труб своими руками?

Фундамент из асбестоцементных труб (фото)В статье Как выбрать фундамент в зависимости от типа грунта? мы уже обсуждали различные виды фундаментов, используемые при строительстве на загородном участке.

Как вы уже знаете, на сегодняшний день наиболее широкое применение нашли ленточные и столбчатые фундаменты, выполняемые из самых различных материалов – от деревянных столбиков до заглубленных монолитных ленточных оснований.

Давайте сегодня посмотрим, как делается столбчатый фундамент из асбестовых труб, который может стать надежным основанием для небольшой постройки - будь то баня или небольшой загородный дом.

Когда лучше выбрать столбчатый фундамент?

Если вы уже читали статью Какой фундамент выбрать для бани? то, наверняка, помните, что в пучинистых грунтах рекомендуется выполнять фундаменты, которые опираются на надежное основание ниже глубины промерзания грунта.

При этом в основании фундамента обязательно устраивается песчаная подушка, также песком засыпаются пазухи траншеи. Песок препятствует передаче усилий, возникающих в грунтах во время пучинистых явлений, на стенки и основание фундамента, предохраняя его от разрушения.

Понятно, что выполнение заглубленного ленточного фундамента обойдется значительно дороже, чем выполнение столбчатого фундамента такого же заложения. Но далеко не всегда есть возможность замены ленточного фундамента столбчатым. Это касается в первую очередь массивных сооружений из кирпича, передающих через фундамент на грунты основания значительную нагрузку.

Если вы не планируете строительство двухэтажной кирпичной бани или коттеджа, а ваш выбор пал на возведение легкой постройки небольших размеров из бревна или бруса незамысловатой внутренней планировки, то столбчатый фундамент может стать отличной альтернативой массивному и дорогостоящему ленточному фундаменту.

Из чего делаются столбчатые фундаменты?

Для того чтобы сделать для бани надежное основание, можно выбрать различный материал для устройства столбчатого фундамента.

Это могут быть толстые столбики из предварительно обработанной древесины плотных пород, опоры из природного камня достаточных размеров, устанавливаемые под углами стен и в местах их пересечения.

При наличии в достаточном количестве камней нужного размера можно сделать бутовый фундамент, а для наибольшей прочности – фундамент из монолитного железобетона.

Не менее часто встречаются и столбчатые фундаменты из готовых бетонных блоков. Из чего бы вы ни делали фундамент, главное, чтобы он выполнял свою основную функцию – служил надежным основанием, имел достаточную несущую способность, а также был устойчив к коррозионному воздействию почвы и грунтовых вод.

В этой статье рассмотрим устройство столбчатого фундамента из монолитного железобетона и асбестоцементных труб, который не составит труда построить своими руками любому человеку, не имеющему специальных строительных навыков.

Определение глубины заложения столбчатого фундамента

Глубину заложения столбчатого фундамента следует выбирать исходя из глубины промерзания грунта на участке. Вполне достаточно будет заглубить основание фундамента на 15 сантиметров ниже расчетной глубины промерзания грунта.

Глубина промерзания по основным регионам указана в таблице ниже:

Регионы

Средняя глубина промерзания грунта, см

Воркута, Сургут, Нижневартовск, Салехард

240

Омск, Новосибирск

220

Тобольск, Петропавловск

210

Курган, Кустанай

200

Екатеринбург, Челябинск, Пермь

190

Сыктывкар, Уфа, Актюбинск, Оренбург

180

Киров, Ижевск, Казань, Ульяновск

170

Самара, Уральск

160

Вологда, Кострома, Пенза, Саратов

150

Воронеж, Тверь, Москва, Санкт-Петербург, Новгород, Рязань, Тамбов, Тула, Ярославль

140

Волгоград, Курск, Смоленск

120

Псков, Астрахань

110

Белгород, Курск, Калининград

100

Ростов

90

Краснодар

80

Нальчик, Ставрополь

60

Кроме того, выбирая глубину заложения, следует помнить, что в таблице приведены максимальные значения промерзания грунтов в данных регионах при отсутствии снежного покрова. Если грунт будет укрыт снегом, то глубина промерзания значительно уменьшится.

Кроме глубины промерзания для выбора отметки заложения фундамента следует ориентироваться на уровень грунтовых вод в зимний период, чтобы избежать пучения в результате промерзания влаги, находящейся в грунте. В приведенной ниже таблице приведены рекомендации по заглублению фундамента в зависимости от уровня грунтовых вод:

Глубина заложения фундамента с учетом условий возможности пучения грунтов при промерзании

Вид грунтов

Расстояние от поверхности планировки до уровня грунтовых вод в период промерзания грунтов

Глубина заложения фундамента от поверхности планировки

1. Скальные и крупнообломочные грунты, а также пески гравелистые, крупные и средней крупности

Любое

Не зависит от расчетной глубины промерзания

2. Пески мелкие и пылеватые, а также супеси твердой консистенции

Превышает расчетную глубину промерзания на 2 м и более

То же

3. Пески мелкие и пылеватые, супеси независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

Не менее расчетной глубины промерзания

4. Супеси пластичной и текучей консистенции

Любое

То же

5. Суглинки и глины с твердой консистенцией

Превышает расчетную глубину промерзания на 2 м и более

Не зависит от расчетной глубины промерзания

6. Суглинки и глины мягкопластичной консистенции

То же

Может назначаться менее расчетной глубины промерзания при условии защиты грунтов основания от увлажнения поверхностными водами, а также от промерзания в период строительства и эксплуатации

7. Суглинки и глины текучепластичной и текучей консистенции

Любое

Не менее расчетной глубины промерзания

8. Суглинки и глины независимо от их консистенции

Менее расчетной глубины промерзания или превышает ее менее чем на 2 м

То же

Глубина выбираемого под строительство каждого столбика грунта будет больше определенного по таблице значения промерзания еще на 20-30 см – то есть на толщину слоя песчаной подушки под фундаментом.

Таким образом, для строительства столбчатого фундамента с использованием асбестоцементных труб диаметром 200 мм, к примеру, при глубине промерзания 1 метр нам потребуется выкопать или пробурить ямы глубиной 1,15 м (1 м – глубина промерзания, 15 см – заглубление ниже глубины промерзания) и плюс 20-30 см на песчаную подготовку. Итого – 1,35-1,45 м.

Трубы будут торчать из земли на 40 см, поэтому длина каждой трубы будет 1,15 м (глубина промерзания плюс 15 см) и еще 40 см, то есть 1,55 м.

До нужной длины трубы обрезаются болгаркой.

Строительство столбчатого фундамента из труб

Перед тем, как начинать бурить скважины, нужно разметить места установки столбчатых фундаментов на участке. О том, как вынести оси фундамента на местность, мы уже говорили в статье Как самому построить ленточный фундамент?

Вынос в натуру мест установки столбчатых опор мало чем отличается от разбивки ленточного фундамента. Делается это также с использованием колышков, рулетки и нитей. Расстояние между столбами должно быть 1-1,5 метра. После разбивки можно приступить к выемке грунта.

Диаметр отверстия следует принимать на 5 см больше диаметра асбестоцементной трубы. То есть необходимо пробурить в земле отверстия диаметром 25 см. Это можно сделать с помощью садового бура.

Устройство скважин под фундамент садовым буром (фото)

После того, как достигнута необходимая глубина, в получившееся отверстие насыпают слой песка, уплотняемого проливкой воды. Достаточно слоя толщиной 20 см.

После того, как выполнена песчаная подсыпка, устанавливается асбестоцементная труба, предварительно обернутая одним-двумя слоями рубероида, который будет защищать фундамент от воздействия грунтовых вод. Если грунт сухой, а грунтовые воды залегают глубоко, можно обойтись и без изоляции.

В опущенную до упора вниз асбестоцементную трубу заливается слой раствора толщиной сантиметров 40-50.

Чтобы внизу сформировать некоторое уширение, трубу следует немного приподнять (сантиметров на 20), дать раствору растечься в нижней части скважины, после чего снова опустить трубу вниз до упора.

Перед тем, как продолжить заливку раствора, в трубу следует установить арматурный каркас. Для его устройства достаточно двух прутков арматуры диаметром 10 мм, связанных между собой проволокой.

После того, как арматура установлена в трубу, свободное пространство в скважине между наружной стенкой трубы и грунтом нужно засыпать песчано-гравийной смесью или песком, чтобы трубу прочно закрепить в вертикальном положении.

После этого можно заливать в трубу раствор. После заполнения трубы раствором, его желательно уплотнить, чтобы удалить возможные пузырьки воздуха и сделать более однородным.

Схема устройства такого фундамента показана на рисунке ниже:

Схема устройства фундамента из асбестоцементных труб

На рисунке цифрами обозначены: 1 - асбестоцементная труба, 2 - арматура, 3 - грунт, 4 - раствор, 5 - уширенная подошва, 6 - песчаная подсыпка.

Несущая способность одного такого столбика составляет примерно 800 кг. При весе кубометра хвойной древесины 750 кг можно легко подсчитать, что фундамент будет иметь достаточный запас по несущей способности и при правильном устройстве прослужит вам долгие годы.

***Как видите, построить столбчатый фундамент из асбестоцементных труб можно не имея специальных навыков. В следующих публикациях узнаем о других видах столбчатого фундамента – монолитных фундаментах, кирпичных, фундаментах по технологии ТИСЭ а также о столбчатых фундаментах из бетонных блоков.

Смотрите также:

Последние публикации:

Ранее мы уже писали о возведении бани из пеноблоков, где рассмотрели несколько вариантов планировки и посмотрели, как выполняется кладка блоков из этого современного материала, набирающего в последнее время популярность при строительстве бань.Пеноблоки в… Читать... Многие при заготовке дров задаются вопросом - из какой древесины дрова предпочесть? Какое дерево не гниет при хранении и отдает больше тепла при горении? На что ориентироваться при заготовке дров для бани?Давайте попробуем разобраться, какие сорта дерева… Читать... В последнее время все большей популярностью пользуются фундаменты, возводящиеся по шведской технологии и позволяющие значительно сэкономить на строительстве надежного основания для будущей постройки - будь то дом, баня или любое другое сооружение, где нужно… Читать...
  • < Как сделать столбчатый фундамент из кирпича?
  • Как построить столбчатый фундамент для бани своими руками? >

russkaya-banja.ru
