Примеры проектов домов из газобетона. Фундамент дома 7х11м нужен проект дома из газоблоков


Дом 6 на 6 из газобетона: проект

ШАГ 1. План дома

Расчет общей длины стен

Добавить параллельные оси между А-Г 012

Добавить перпендик. оси между Б-Г 012

Добавить перпендик. оси между В-Г 012

Добавить перпендик. оси между Б-В 012

Добавить перпендик. оси между А-Б 012

Размеры дома

Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).

Длина А-Г, м

Длина 1-2, м

Колличество этажей 1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение

ШАГ 2. Сбор нагрузок

Крыша

Форма крыши ДвускатнаяПлоская

Материал кровли ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица

Снеговой район РФ 1 район - 80 кгс/м22 район - 120 кгс/м23 район - 180 кгс/м24 район - 240 кгс/м25 район - 320 кгс/м26 район - 400 кгс/м27 район - 480 кгс/м28 район - 560 кгс/м2

Наведите курсор на нужный участок карты для увеличения.

Чердачное помещение (мансарда)

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен (фронтонов) Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Эксплуатационная нагрузка, кг/м2 90 кг/м2 - для холодного чердака195 кг/м2 - для жилой мансарды

3 этаж

Высота 3-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

2 этаж

Высота 2-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

1 этаж

Высота 1-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Цоколь

Высота цоколя, м м

Материал цоколя Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм

Внутренняя отделка

Общая толщина стяжки, мм Не учитывать50мм100мм150мм200мм250мм300мм

Выравнивание стен Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм

Распределение нагрузок на стены

Коэффициент запаса 11.11.21.31.41.5

beton-house.com

Проекты домов из газобетона: разбираем варианты

Любое строительство должно начинаться с проекта. Реализация идеи «а что если сделать вот так» на этапе возведения стен или монтажа перекрытия (к примеру) может быть невозможной или привести к существенным финансовым потерям.

В этой статье рассмотрим несколько проектов домов из газобетонных блоков, определим, какие нюансы есть в проектировании таких зданий.

Одноэтажный дом с чердаком

Площадь пятна здания составляет 96,7м2 при габаритах в плане 11,09х8,72м.

План первого этажа.

В данном проекте газобетонного дома входная группа представлена тамбуром и коридором. Санузел совмещённый, кухня отдельная. Гостиная сблокирована с кухней. Спальня расположена рядом с санузлом. Предусмотрено дополнительное помещение, пригодное для эксплуатации в качестве как спальни, так и кабинета.

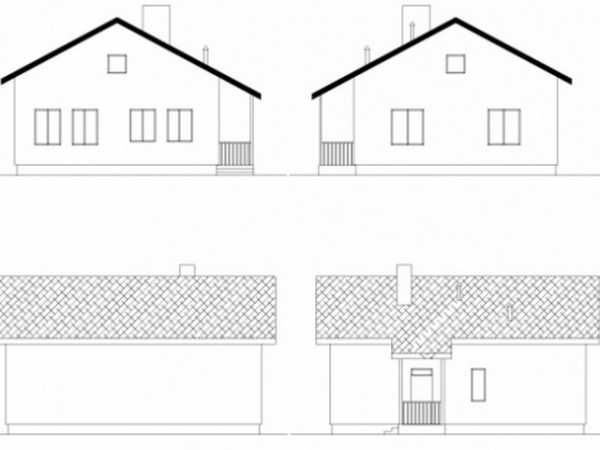

Фасады здания.

Дом относится к классу бюджетных. Архитектурные решения простые, с ними справятся даже начинающие строители. Высота первого этажа в свету 2,78м. Доступ в чердачное пространство осуществляется посредством складной (опускной) чердачной лестницы.

Разрез.

Кровля двускатная, без каких-либо дополнительных элементов. Уклон составляет 28 градусов.

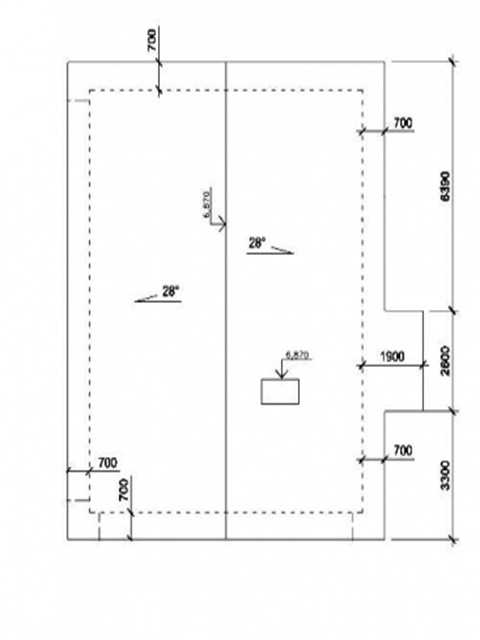

План кровли.

Ниже представлен более сложный и интересный вариант одноэтажного дома с чердаком.

Одноэтажный дом с чердаком (второй вариант)

Площадь пятна здания составляет 95,8м2 при габаритах в плане 10,32х9,3м.

План первого этажа.

В данном проекте газобетонного дома входная группа выполнена идентичным образом – из тамбура в коридор. Здесь также санузел (помещение №5) совмещённый, кухня отдельная. Предусмотрены гостиная, одна спальня и дополнительное жилое помещение.

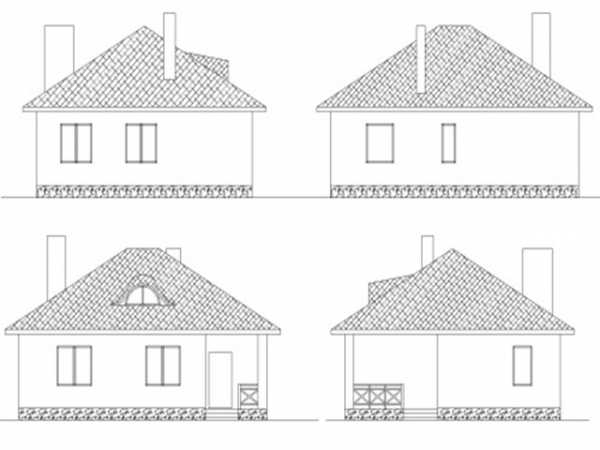

Фасады здания.

Кровля вальмовая со слуховым окном. Дом оснащён верандой.

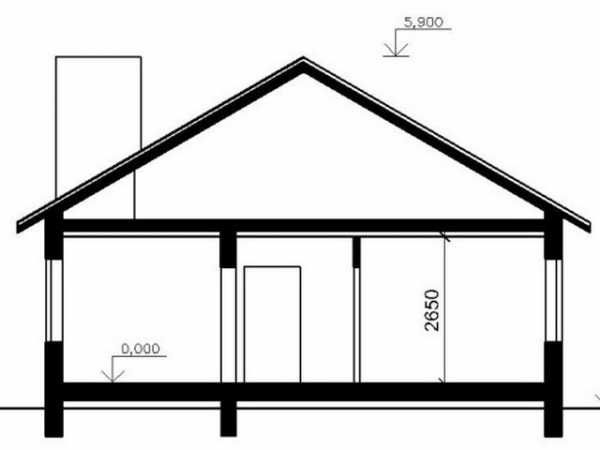

Разрез.

Высота первого этажа в свету составляет 2,65м. Здание обладает вместительным, имеющим естественное освещение, чердаком.

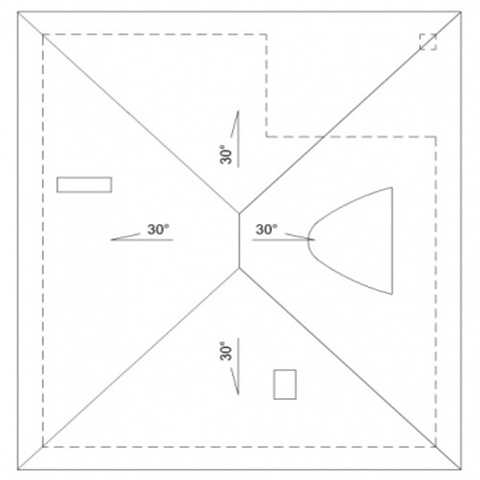

План кровли.

Уклон вальмовой кровли принят 30 градусов.

Рассмотрим два примера двухэтажных зданий.

Двухэтажный дом с чердаком

Площадь пятна здания составляет 93,04м2 при габаритах в плане 11,63х8,0м.

План первого этажа.

В данном проекте газобетонного дома входная группа реализована посредством крыльца. На первом этаже расположены кухня-гостиная, гостевой санузел и вспомогательное помещение, в котором могут быть размещены отопительный котёл, стиральная машина, вешалки для верхней одежды.

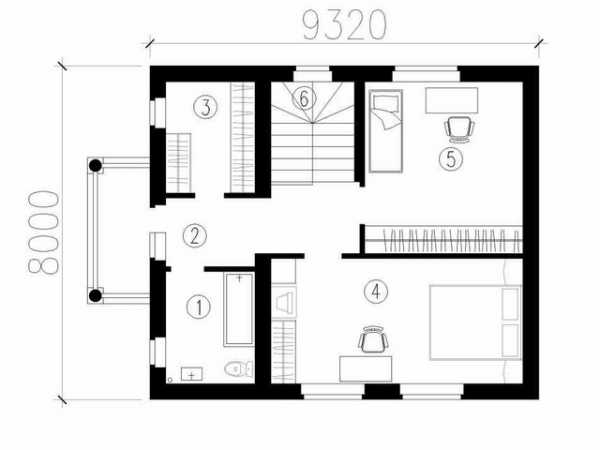

План второго этажа.

Доступ на второй этаж предусмотрен посредством двухмаршевой лестницы с забежными ступенями. Здесь размещены две спальни, гардеробная и основной санузел совмещённого типа.

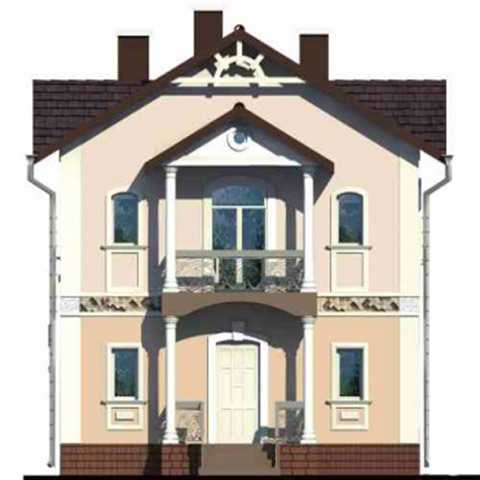

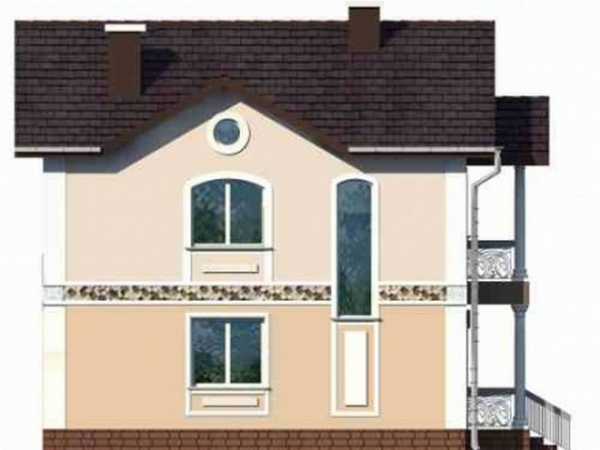

Фасады здания.

Фасады украшены дополнительными архитектурными элементами. Лестница освещается естественным светом. Окна второго этажа скруглены. (Интересные варианты пластиковых окон представлены в статье — «Пластиковые окна нестандартной формы и цвета«.) Центральная часть дома выделена блоком, состоящим из крыльца и расположенным над ним балконом с козырьком. Чердачное пространство освещено круглыми окошками. Доступ осуществляется посредством складной (опускной) чердачной лестницы.

Разрез.

Высоты этажей в свету лежат в пределах 2,8-2,85м.

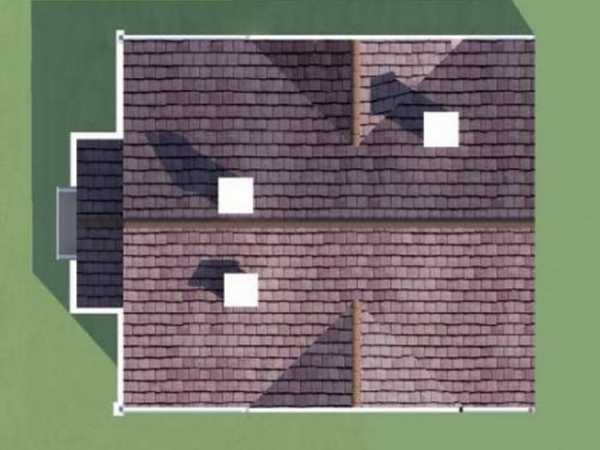

Вид на кровлю.

Кровля двускатная со слуховыми окнами. Уклон составляет 30 градусов.

Двухэтажный дом с чердаком — второй вариант

Площадь пятна здания (без учёта крылец) составляет 96,62м2 при габаритах основной части здания в плане 9,9х9,76м.

План первого этажа.

Решения по входной группе идентичны предыдущему варианту. Здесь на первом этаже нашли своё место кухня, сблокированная с гостиной, спальня, совмещённый санузел и отопительная.

План второго этажа.

Поднявшись по двухмаршевой лестнице с забежными ступенями, увидим три комнаты, ещё один совмещённый санузел и гардероб.

Фасады здания.

Фасадные решения просты, но лаконичный. Здесь всё тот же выделенный центральный блок, представленный входным крыльцом и балконом с козырьком над ним. Сбоку дома разместился навес для парковки автомобиля.

Разрез.

В этом проекте газобетонного дома высота этажей в свету принята равной 2,7м.

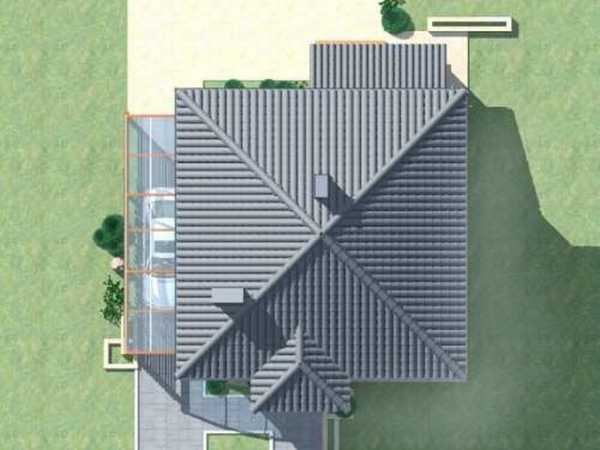

Общий вид кровли.

Кровля вальмовая, «конвертом». Уклон около 30 градусов.

Основные отличия проектов газобетонных домов от обычных (кирпичных)

Одним из основных отличий в проектных решениях, применяемых при проектировании газобетонных домов, являются повышенные требования к паропроницаемости утеплителя и отделочных материалов. С чем это связано мы разбирали ранее.

Ещё одной особенностью является решение вопроса вентиляции. В классических (кирпичных) домах воздухообмен выполняется посредством вентиляционных каналов, располагаемых в теле кирпичной стены.

Вентиляционные каналы в теле кирпичной кладки.

Устройство вентиляционных каналов кладкой из газобетонных блоков не рекомендуется в виду очень высокой газопроницаемости этого материала. В кирпичных зданиях для кладки стен с вентканалами применяют полнотелый глиняный (красный) кирпич марки не ниже М75 или белый (силикатный) марки не ниже М100.

В газобетонных домах проблему устройства вентканалов обычно решают одним из двух способов. Первый заключается в установке канала в виде короба из оцинкованной листовой стали. Такой короб без проблем можно обложить газобетонными блоками небольшой толщины. Если здание одноэтажное вывод вентиляционного короба обычно обустраивают в теле перекрытия, то есть вход в канал расположен на потолке, а не в верхней части стены как обычно. В этом случае во избежание появления конденсата на внутренней поверхности короба в уровне чердачного пространства его обязательно нужно утеплить. Конденсатоприёмник (для страховки) может быть размещён всё там же – на чердаке.

Вторым вариантом является метод частичной кладки кирпичом. Участок внутренней стены вместе с вентканалами выполняется кирпичной кладкой. Связь с основной частью стены осуществляется идентичным образом, как при облицовке фасадным кирпичом наружных поверхностей газобетонных стен.

Каких-либо принципиальных отличий в планировке или общем конструктиве здания для газобетонного варианта не существует. Решением вопроса устройства вентиляционных каналов можно адаптировать к газобетонному исполнению любой проект, в том числе кирпичный. Исключением являются места сосредоточенных нагрузок (например, колонна в центре большого помещения) – в этом случае применяют более прочные материалы (кирпич, железобетон, стальной прокат).

rems-info.ru

Проект дома 7х9 из газобетона, цена строительства

  • Фундамент — в комплектацию не входит (заказывается отдельно).
  • Высота 1-го этажа — 2,85 м; мансарда - 2,7 м.
  • Лаги и балки перекрытий — доска 100х200 мм (шаг 600-700 мм).
  • Наружные стены — блоки 625х250х200 мм (пенобетон или газобетон).
  • Толщина наружных стен — 20 или 40 см (на ваш выбор).
  • Межкомнатные перегородки 1-го этажа — блоки толщиной 100 мм.
  • Межкомнатные перегородки 2-го этажа — отсутствуют.
  • Армирующий пояс — 150х200 мм наружные стены, 150х100 мм перегородки.
  • Армирование — каждый третий ряд арматура 8 мм класс А3 (рифленая).
  • Проёмы — горячекатаный угол 50х50х5 мм для поддержания блоков.
  • Черновые полы — обрезная доска 20-22 мм (только 1-й этаж).
  • Мансардные фронтоны — с внешней стороны плита OSB-3 9х1250х2500 мм.
  • Стропильная система — брус 40х100х150 мм; обрешётка из доски 20-22 мм.
  • Кровельное покрытие — металлочерепица (цвет на выбор).
  • Строительство дома на вашем участке.
  • Фундамент — в базовую комплектацию не входит (заказывается отдельно).
  • Высота 1-го этажа — 2,55 м; мансарда - 2,4 м.
  • Лаги и балки перекрытий — доска 100х200 мм (шаг 600-700 мм.
  • Наружные стены — блоки 625х250х200 мм (пенобетон или газобетон).
  • Толщина наружных стен — 20 или 40 см.
  • Межкомнатные перегородки 1-го этажа — блоки толщиной 100 мм.
  • Межкомнатные перегородки 2-го этажа — каркасные 100 мм; обшивка гипсокартоном.
  • Армирующий пояс — 150х200 мм наружные стены, 150х100 мм перегородки 1-го этажа.
  • Армирование — каждый третий ряд арматура 8 мм класс А3 (рифленая).
  • Проёмы — уголок горячекатаный 50х50х5 мм для поддержания блоков.
  • Черновые полы — обрезная доска 20-22 мм.
  • Чистовые полы — плита OSB.
  • Штукатурка и шпаклёвка — все блочные стены (внутри помещений).
  • Потолки и мансарда — гипсокартон.
  • Мансардные фронтоны — с внешней стороны плита OSB-3 9х1250х2500 мм.
  • Стропильная система — брус 40х100х150 мм; обрешётка из доски 20-22 мм.
  • Кровельное покрытие — металлочерепица (цвет на выбор).
  • Окна — двухкамерные стеклопакеты; отлив, подоконник и москитная сетка.
  • Входная дверь — металлическая.
  • Лестница — деревянная с резными балясинами.
  • Пароизоляция — Ондутис или аналоги (2 слоя: пол 1-го этажа, 1 слой: под кровлю).
  • Утепление — 100 мм KNAUF или аналоги (полы, перекрытие, мансарда).
  • Сборка на участке — входит в стоимость.
