Фундамент свайно-ростверковый: инструкция, плюсы и минусы

Когда разговор заходит о такой строительной конструкции, как фундамент свайно-ростверковый, необходимо понимать, что это симбиоз двух разновидностей фундаментов: столбчатого и ленточного. При этом лента ростверка опирается на столбы свай.

Содержание

Она несет на себе нагрузки от веса здания и равномерно распределяет их по всем опорным столбам. Конструкция надежная, устойчивая, поэтому ее используют на любых видах грунтов.

Разновидности свайно-ростверковых фундаментов

В основном в этой фундаментной конструкции отличаются друг от друга сваи. В гражданском и промышленном строительстве применяются сегодня три их типа:

1. Буроналивной фундамент с ростверком. Это когда в грунте бурятся скважины, устанавливается в них армирующий каркас, заливаются они бетонным раствором.
2. Забивные. Это готовые сваи, изготовленные из железобетона. Они при помощи специальной техники забиваются в землю.
3. Винтовые. Это стальные трубы, на конце которых установлен бур. Они просто вкручиваются в грунт и заполняются бетоном.

Вторая технология сложна тем, что для забивки свай требуется техника. Отсюда и дороговизна проводимых процессов.

Преимущества и недостатки конструкции

Рассматривая плюсы и минусы свайно-ростверкового фундамента, необходимо в первую очередь обозначить сложность расчета конструкции. Это большой минус для тех, кто не является специалистом в строительном деле. Поэтому проектом и расчетом свайного фундамента должен заниматься специалист.

Он может рассчитать не только размеры элементов, но и глубину заложения опорных столбов. Последний фактор очень важен, потому что по СНиП фундаменты должны закладываться ниже уровня промерзания грунта. К недостаткам устройства свайно-ростверкового фундамента также можно отнести:

• сложность организации подвального помещения или цокольного этажа;
• рекомендуется заливать такой фундамент под дом, возводимый из легких материалов.

Что касается преимуществ фундамента на сваях с ростверком, то в первую очередь необходимо обозначить небольшой объем проводимых работ, что сказывается на себестоимости сооружения. Сюда же добавим возможность строительства на участках с уклоном.

Правила сооружения

Рассмотрим технологию заливки ленточно свайного фундамента с буроналивными сваями, как самую часто используемую.

Подготовка площадки и разметка

Площадку под строительство расчищают от растительности и мусора. В некоторых случаях снимают верхний слой. Теперь основной этап – разметка. Оптимальный вариант для установки точного места расположения свай – пригласить специалиста с лазерным нивелиром.

С помощью этого инструмента прямо по грунту определяются места опор и их точное расположение относительно границ участка. В них забиваются колышки, которые между собой связываются шпагатом или бечевкой.

Теперь нужно по проложенной оси в две стороны от натянутой нити отложить половину ширины фундаментной конструкции. К примеру, если ширина ростверка – 40 см, значит, от оси надо отложить по обе стороны по 20 см. По этим размерам выкапывается траншея глубиною 30-40 см.

Сооружение свай

По месту установки колышков бурятся скважины. Их диаметр, расстояние между сваями, величина заглубления, схема расположения определяется проектом дома. Кстати, бурить можно садовым буром, главное подобрать его по диаметру свай.

1. В скважины засыпается песок толщиною 20-30 см. он обязательно трамбуется.
2. Внутрь вставляется металлический каркас из стальной арматуры диаметром 8-16 мм. армировать опоры надо обязательно, особенно, если фундамент свайно-ростверковый сооружается на пучинистых или слабых грунтах. В СНиПах обозначено, что для столбчатых конструкций можно использовать каркасы с сечением круглым, квадратным или треугольным. Надо обязательно каркас делать длиною больше на 15-20 см, чем глубина сваи. Эти арматурные концы будут соединяться с каркасом монолитного ростверка.
3. Производится заливка бетонного раствора. Здесь используется марка М400 с рецептурой – один объем цемента марки М400, два объема мелкого песка, три объема щебня (мелкой или средней фракции).
4. Обязательно проводится штыковка бетонной массы, чтобы удалить из нее воздух.

Если на строительном участке грунты слабые, то рекомендуется стенки скважин усилить. К примеру, скрутить в трубочку рубероид и опустить его внутрь. Вместо рубероида подойдет сюда любая труба: металлическая, пластиковая или асбестовая. Главное – выдержать диаметр фундамента свайного.

Если монолитный ростверк устанавливается на весу, тогда столбы заливаются с выходом над уровнем грунта. Для них придется сооружать опалубку цокольной части, для чего можно использовать все те же трубы. Итак, свайный фундамент готов.

Сооружение ростверка

Так как ростверк – это ленточный фундамент, мелкозаглубленного типа, то его надо сооружать по соответствующей технологии.

1. Траншея засыпается песком или гравием толщиною 20-30 см. Уложенный слой трамбуется.

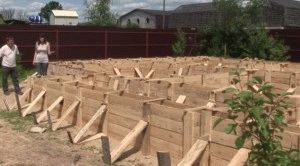

2. Устанавливается опалубка из любых плоских материалов. Кстати, собрать опалубку для ленточного фундамента своими руками несложно.
3. Укладывается внутрь армирующий каркас из арматуры. Он должен располагаться в теле фундаментной конструкции, поэтому рекомендуется под него подложить подпорки.
4. Соединяются концы арматуры столбов с каркасом в ростверке. Это делают или электросваркой, или при помощи вязальной проволоки.
5. Проводится заливка бетона, изготовленного по той же рецептуре, что и раствор для свай.
6. Обязательно залитый в опалубку материал подвергается вибрации.
7. Сверху конструкция закрывается мешковиной или полимерной пленкой. Если на улице стоит жара, то придется свайный фундамент с ростверком два-три раза в день поливать водой. Причина – быстрое высыхание смеси, что приведет к растрескиванию.
8. Через неделю можно снимать опалубку, через 28 дней нагружать фундамент (поднимать стены, устанавливать перекрытие).

Многие нарушают требования СНиП, не выдерживая время высыхания бетонной конструкции, считая, что, к примеру, фундамент для дома из газобетона выдержит небольшую нагрузку, исходящую от газобетонного сооружения. И это большая ошибка. Никто не знает, в каком временном диапазоне происходят химические процессы внутри бетонной массы.

Как быстро бетон набирает марочную прочность. Ведь этот показатель зависит от многих фактором, учесть которые на стройплощадке невозможно. Поэтому и установлен временной диапазон 28 дней. Вот такая не совсем простая пошаговая инструкция сооружения сваной-ростверкового фундамента своими руками.

Комбинированный вариант

Это технология возведения ростверка с плитой. То есть, в ней отсутствует свайный фундамент. Обычно этот вариант применяется при строительстве частных домов, если застройщик решает на слабых нестабильных грунтах построить дом с подвальным или цокольным помещением.

То есть, на месте дома сооружается монолитная плита с ростверком. Сложность возведения этой конструкции заключается в том, что заливать бетон нужно так, чтобы плита и ростверк были единым целым. Поэтому создается единый армированный каркас.

Для этого придется уложить в плиту металлическую решетку, а к ней в два или три ряда прикрепить по месту расположению ленты вертикальные отрезки арматуры, которые между собой свяжутся в каркасную клетку. Расстояние от края ростверка до края плиты определяет именно установка вертикальных арматурных прутов.

Но есть еще одна сложность – установка опалубки для ростверка. Ее не к чему крепить, особенно это касается внутренних щитов. Ведь край ростверка располагается далеко от несущей опоры. Поэтому каждый элемент монолитной плиты с ростверком заливается по отдельности. Эта технология определена СНиПами.

• Сначала пол (плита). Кстати, можно провести его теплоизоляцию, засыпав поверх подушки керамзит. Залитый бетон должен набрать минимум 70% от марочной прочности, на что уходит 20-21 день.
• Затем монтируется опалубка для ростверка, и заливается бетонный раствор.

Такой тип фундамента – это большие материальные расходы, сложность в изготовлении, требования к точным подсчетам. Особенно это касается расстояния от края ростверка до края плиты. Чем меньше расстояние, тем больше нагрузок на края плитного фундамента, отчего он может разрушиться.

Даже если его закладывать под газобетон. Но есть и свои плюсы. К примеру, нет необходимости копать котлован ниже уровня промерзания грунта.

Заключение

Устройство свайного фундамента с ростверком, в независимости от того используются буроналивные сваи или винтовые, основано на точном расчете элементов конструкции в плане их размеров, места расположения и глубины заложения.

Утепление свайно-ростверкового фундамента под газобетон, его отделка и другие строительные операции – это второе. Главное – сооружение самой конструкции точно по СНиП.

noow.ru

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

• по месту обустройства;
• по используемым стройматериалам;
• по конструктивному решению.

По месту расположения:

• Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.

Мелкозаглубленный ростверк

• Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.

Вид заглубленного ростверка в разрезе

• Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.

Висящий тип

По конструктивному решению:

• Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.

Так выглядит цельнолитой железобетонный пояс

• Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.

Сборная конструкция из металла

• Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

• железобетон;
• дерево;
• металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

• При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
• Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.

Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

• Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
• Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

• Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
• Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
• Без ростверка. Этот вариант используется для строительства небольших домов.

На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

• при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
• возможность установки на любых грунтах;
• не наносится вред окружающему ландшафту;
• располагается ниже отметки промерзания почвы;
• подходит для деревянных, каркасных и кирпичных домов;
• дешевизна;
• скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

• B – минимально допустимая высота для опоры пояса;
• M – вес конструкции сооружения без учета используемых опор;
• L – длина пояса;
• R – прочность грунта у поверхности земли.

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм

Продольная (рабочая) арматура	До 3	от 10
	Свыше 3	от 12
Горизонтальная арматура (поперечная)		от 6
Вертикальная арматура	До 0,8	от 6
	Свыше 8	от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

• ОАО АПСК «Гулькевичский»;
• ЗАО «ОБД»;
• ЗАО «Т-Бетон»;
• ООО «ЛСР. Строительство-Урал»;
• ООО «ЗКПД Томская Домостроительная Компания»;
• АО «ПЗСП».

СерияОписание

Монолитные железобетонные ростверки серии 1.411.1-1/89	Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.	Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6	Изготавливаются из тяжелого бетона класса В 12,5	Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла: 3.407-115 3.407.2-162 3.407.9-146 3.407.9-1581	Для эксплуатации конструкции при температуре: ●     до - 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71; ●     ниже - 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

• опоры должны быть установлены во всех углах возводимого строения;
• сваи монтируются в точках пересечения стен здания;
• согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

• устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
• на опоры оказываются горизонтальные нагрузки;
• в основании установлены комбинированные или наклонные опоры;
• опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент

Дерево	1,1
Металл	1,05
Засыпка, изоляция, железобетон, стяжки	1,1
Элементы, изготавливаемые на производстве	1,2
Элементы, изготавливаемые на непосредственно на месте строительства	1,3
Оборудование, мебель, люди	1,2
Снег	1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

• Площадь опоры, м2 3,14*0,52/4 = 0,196
• Периметр, м - 2*3,14*0,5 = 3,14
• Масса ростверка, кг - 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
• Масса опор, кг - 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
• Масса здания, т - Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

• проектирование и расчет фундамента;
• подготовительные работы и планирование рабочего участка;
• бурение скважин и устройство траншей;
• создание опалубки;
• изготовление армирующего каркаса;
• заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

• высокая устойчивость и несущая способность;
• невысокая стоимость;
• не требуется проведение больших объемов земляных работ;
• простота монтажа;
• высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

• невозможность устройства подвального помещения;
• не рекомендовано возведение стен из тяжелых материалов;
• сложность выполнения необходимых расчетов.

Заключение

Практически во всех случаях при устройстве фундаментов для одно- и многоэтажных домов необходимо создание ростверка. Использование пояса при создании фундаментов – это довольно трудоемкий процесс, однако, если учтены и выполнены все требования, произведены необходимые расчеты и использованы качественные и сочетаемые строительные материалы, то надежность всей конструкции здания гарантирована.

Понравилась статья?Сохраните, чтобы не потерять!

homemyhome.ru

Устройство свайно-ростверкового фундамента своими руками

Свайно-ростверковый фундамент

Выбирая тип основания для дома или другого строения, необходимо учитывать большое количество факторов, от материальных затрат до геологических особенностей грунта на участке строительства. В большинстве случаев используется основание ленточного типа, так как возводится проще, легче и с меньшими затратами. Но как быть в том случае, если построить такой фундамент не позволяет тип грунта или имеются другие причины. В этой ситуации на помощь приходит свайно-ростверковый фундамент.

Описание свайного фундамента с ростверком

Уже название свайного фундамента говорит о том, что он состоит из свай, которые заглублены в грунт до определенного уровня. Чаще всего сваи погружают до плотного несущего слоя грунта или ниже уровня его промерзания. Готовая свайная конструкция не может использоваться в чистом виде, так как представляет собой разрозненные элементы. Исключение составляют каркасные постройки или срубы из бруса или бревна, в которых нижние венцы способны принять на себя нагрузку всей постройки.

Свайный фундамент с ростверком

Для строительства домов из других видов материала используется более совершенная форма — свайный ростверковый фундамент. В этой конструкции надземные части свай соединены металлической или бетонной лентой, ростверком.

На профессиональном языке ростверком называют часть основания, которая соединяет оголовки свай и служит опорой для несущих стен.

к оглавлению ↑

Виды свайного основания в зависимости от метода погружения

Сваи могут быть изготовлены разными способами, что определяет метод из погружения в грунт:

к оглавлению ↑

Расчет количества свай для фундамента

Надежность возведенного строения во многом зависит от правильного расчета количества опор и расстояния между ними, так как они принимают на себя основную нагрузку и распределяют ее. При проведении расчетов необходимо учитывать:

Считаем количество свай

• Примерную массу конструкции, включая пол, стены, перекрытия и облицовку.
• Полезную нагрузку от мебели, приборов и жильцов. Чаще всего этот параметр имеет постоянную величину: для многоэтажных конструкций — 200 кг/м2, для жилых одноэтажных домов — 150 кг/м2.
• Нагрузка от снежного покрова в зимнее время. Это значение также имеет постоянность, в большинстве регионов оно составляет 180 кг/м2.
• Коэффициент запаса, который в большинстве случаев равен 1,1 (очень редко применяется коэффициент 1,2).

К примеру, нужно рассчитать количество свай и шаг между ними для строения высотой в один этаж и размером 6*8 метров:

• Определяем вес конструкции, для примера можно взять 29500 кг.
• Высчитываем общую полезную нагрузку, для этого значение, указанное на 1 кв.м., умножаем на площадь дома: 6*8*150=7200 кг.
• Узнаем величину снеговой нагрузки с учетом площади дома: 6*8*180=8640 кг.
• Определяем общую нагрузку на основание, для этого суммируем нагрузку конструкции, полезную и снеговую нагрузку: 29500+7200+8640=45340 кг.
• Полученное значение необходимо умножить на коэффициент запаса 1,1: 45340*1,1=49874 кг.
• Принимая во внимание, что в среднем одна свая способна выдержать нагрузку около 2000 кг, определяем необходимое количество свай. Для этого достаточно разделить значение общей нагрузки с учетом коэффициента надежности на возможную нагрузку на одну сваю: 49874:2000=24,937.

Считаем шаги между сваями

При округлении этого числа получаем, что для одноэтажного дома площадью 48 кв.м. необходимо 25 свай. К этому количеству нужно прибавить сваи, которые будут поддерживать половые лаги внутри фундамента.

Шаг между опорами свайного фундамента определяется в размере 1,2-1,5 метра.

к оглавлению ↑

Расположение свай в ростверке

В зависимости от конструкции ростверка сваи могут иметь разное расположение:

Местоположение свай в ростверке

• Одиночные сваи располагаются каждая под своей опорой.
• Ленточное расположение подразумевает равномерное распределение опор по всему периметру дома.
• Кустовое расположение необходимо в местах, где предполагается повышенная нагрузка на основание.
• При расположении в виде поля сваи распределены рядами или в шахматном порядке.

к оглавлению ↑

Свайный фундамент с ростверком своими руками

Чаще всего строительство домов выполняется на буронабивном свайном фундаменте с ростверком в виде бетонной ленты, которая расположена над поверхностью земли на расстоянии 0,2 метра или заглублена в грунт.

Возведение свайного основания с ростверком проводится в несколько этапов.

Разметка участка

Для строительства любого фундамента требуется правильно выполненная разметка, свайный ростверковый фундамент также не обходится без этого этапа. Разметка участка выполняется следующим образом:

Размечаем участок

• По линии расположения одной из длинных сторон дома ставят два колышка, расстояние между которыми равно длине этой стороны. Это будут два угла дома. Между колышками натягивают строительный шнур или веревку.
• Перпендикулярно полученной линии натягивают еще два шнура, на которых отмечается ширина дома, и выставляются колышки. Здесь будут расположены два других угла, они также соединяются шнуром.
• Проверить правильность углов можно следующим способом: по одной стороне угла делают отметку 3 метра, по другой — 4 метра. Если угол прямой, то расстояние между отметками будет равно 5 метров.
• Затем отмечают места, где будут располагаться опоры фундамента. Здесь важно, чтобы сваи были устроены под углами дома и в местах пересечения стен.

к оглавлению ↑

Земляные работы

Ямы под сваи можно сделать самостоятельно посредством ручного бура. Глубина скважин определяется на этапе проектирования, но чаще всего она составляет 1,5-2 метра.

На дно пробуренных ям насыпают слой песка для обустройства подушки. Толщина слоя должна быть не меньше 0,1 метра, его нужно очень хорошо утрамбовать.

На подушку устанавливают асбестоцементную трубу, строго следя за вертикальностью расположения опоры. Для проверки можно использовать строительный уровень.

к оглавлению ↑

Армирование опор

Для создания армирующего каркаса берут четыре прута арматуры сечением 12 мм и связывают их поперечинами, используя мягкую проволоку. Высота каркаса должна быть равна высоте опоры с запасом 20 см. Этот запас необходим для дальнейшей связки с ростверком.

Приготовление и заливка бетона

Заливать сваи необходимо качественным раствором бетона, для приготовления которого понадобится 1 часть цемента марки М400, 3 части песка и 5 частей щебня. Более однородный и качественный бетон получается при замешивании в бетономешалке, но можно приготовить раствор своими руками. Для этого сначала перемешивают сухие компоненты, а затем добавляют воду небольшими порциями. Консистенция раствора должна быть средней густоты.

Готовый бетон заливают в армированные столбы, постоянно трамбуя его. Это поможет удалить из раствора воздушные пузырьки.

к оглавлению ↑

Сборка опалубки для ростверка

Монтаж опалубки зависит от расположения ростверка относительно земли. Если ростверк располагается над землей, то опалубку сооружают на подпорках, устраивая дно из досок. Из деревянных досок сколачивают щиты и делают боковые стенки опалубки, соединяя их распорками внутри конструкции. Снаружи опалубку также следует закрепить подпорками.

При заглубленном ростверке монтаж опалубки выполняют следующим образом:

Опалубка для ростверка

• Выкапывают траншею и засыпают дно слоем песка до 10 см.
• Собирают опалубку из деревянных щитов, установленных вертикально по обеим сторонам траншеи.
• Фиксируют щиты распорками снаружи и распорками внутри.

Лучше всего использовать ростверк, поднятый над поверхностью земли, можно не бояться сезонного пучения грунта. Но строительство в этом случае необходимо начинать только через неделю после заливки бетона.

к оглавлению ↑

Армирование ростверка

Каркас для ростверка также вяжется из арматурных прутьев сечением 12 мм, только арматура соединяется в два ряда и укладывается по всей длине ленты. Под каркас рекомендуется сделать подставки из кусочков брусков толщиной 5 см. арматура ростверка обязательно связывается с прутьями опорных столбов.

Заливка ростверка бетоном

Заливать ростверк нужно тем же раствором, что и сваи. Залитый бетон тщательно выравнивают, делая проверку строительным уровнем. Снимают опалубку только через двое суток, а с надземного ростверка — через полмесяца.

Устройство свайного фундамента с ростверком занимает немного больше времени и сил по сравнению с ленточным основанием. Но в этом случае получается более надежное основание, которое позволяет избежать множества проблем, связанных с сезонными изменениями грунта.



stroykarecept.ru

Свайно-ростверковый фундамент: технология монтажа

Свайно-ростверковый фундамент является одним из популярным за счет экономичности. Ведь стоимость монтажа данной конструкции составляет всего 25% сметной стоимости работ по строительству дома! В то время, как строительство других видов достигает 40-50%. Давайте подробнее рассмотрим устройство этой конструкции и узнаем, как установить свайный фундамент с ростверком.

Специфика свайного фундамента с ростверком

Устройство данной конструкции представляет сваи, которые вкапывают в грунт и укрепляют на поверхности земли при помощи ростверка. Ростверк — монолитная плита или лента, которая связывает части свай, выступающие из земли. Одновременно эта конструкция служит и основанием для стен будущего дома или бани. Свайно-ростверковый фундамент бывает монолитный, сборно-монолитный и сборный. Единая конструкция более прочная, долговечная и легкая в установке.

Свайный фундамент отличается экономичностью, легкостью и оперативностью в установке. Строительство такой конструкции не требует использования дорогостоящей спецтехники при монтаже. Кроме того, свайно-ростверковый фундамент не прихотлив к виду грунта. Основание укладывают на неустойчивые и подвижные почвы, при высоком уровне грунтовых вод и сильной степени промерзания. Такую конструкцию можно возвести даже при вечной мерзлоте!

Однако устройство свайно-ростверкового фундамента не подразумевает наличие цокольного этажа, подвала или подземного гаража. Кроме того, конструкция не подходит для тяжелых стен из бетона или кирпича, однако оптимально подходит для бревенчатой бани, деревянного дачного домика и небольшого коттеджа.

Если вы еще не определились с проектом загородного дома или бани, интересные варианты вы найдете по ссылке http://marisrub.ru/proekts/all-proekts. Кроме того, архитекторы и инженеры “МариСруб” могут разработать индивидуальный проект!

Преимущества	Недостатки
Не требует использования спецтехники и дорогостоящих материалов, что сокращает расходы и время монтажа	Трудоемкость монтажа, так как он требует много ручной работы и физических сил
Высокая теплоизоляция	Не подходит для строений с тяжелым весом и многоэтажных зданий
Строительство дома можно начинать в день установки фундамента	Сваи усиливают усадку деревянного дома или бани
Долговечность. Свайно-ростверковый фундамент прослужит 100-150 лет	Не предусматривает строительство цокольного этажа или подвала
Неприхотливость к грунту и почве, подходит для подвижной почвы, грунта с глубоким уровнем промерзания и т.д.	Сваи перед установкой обязательно обрабатывают антикоррозийными средствами
Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню. Свайно-ростверковый фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа	Требует сложного и тщательного расчета. Неправильный расчет сокращает срок службы фундамента и дома в целом, приводит к проседанию и растрескиванию ростверка, ухудшает внешний вид постройки и вызывает другие проблемы
После установки на земельном участке не скапливается строительный мусор	Увеличивает вес здания и давление на грунт

Как правильно выбрать сваи

Сваи влияют на прочность и срок службы фундамента. Поэтому важно выбрать надежные и долговечные изделия. Специалисты рекомендуют покупать столбы, изготовленные только на заводе. Такие материалы отвечают каждому требованию по строительству загородных домов. Самодельные сваи отличаются неправильно сделанным сварочным швов и некачественным сырьем.

Чем больше диаметр трубы, тем она надежнее и прочнее. Оптимальным диаметром считается 10-12 сантиметров. Перед покупкой обращайте внимание и на толщину стенок столба. Так, при диаметре 10,8 сантиметров толщина должна быть свыше 4 миллиметров. Качественные сваи изготавливают только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Сваи различают по материалам изготовления. Сегодня используют железобетонные, металлические и бетонные изделия. Эксперты рекомендуют применять железобетонные сваи, так как они отличаются наибольшей прочностью.

Предварительные работы по устройству фундамента

Устройство свайного фундамента с ростверком начинают с определения типа грунта и расчетов. Важно правильно рассчитать конструкцию и количество материалов, чтобы равномерно распределить нагрузку свай и ростверка. Иначе фундамент будет проседать, что приведет к образованию трещин и перекосу стен дома или бани. В интернете вы можете найти калькулятор расчета свайно-ростверковых фундаментов. Но чтобы получить точные и правильные результаты, лучше обратиться к специалистам!

После расчетов переходят к разметке фундамента на земельном участке. Поверхность очищают от мусора и выравнивают, затем отмечают углы будущего основания при помощи брусков. Углы соединяют веревкой. Проверяйте ровность углов, стен и диагоналей отвесом и угольников. Для более точной и быстрой разметки используют лазерные нивелиры.

Затем переходят к разметке свай. Сваи могут располагаться различными способами. При одиночном каждый столб находится под своей опорой. При ленточном расположении сваи равномерно распределяю по периметру здания. Расположение полосами подходит для массивных сооружений. В данном случае столбы располагают в шахматном порядке либо в два и более ряда под ростверком большого размера. Иногда сваи расставляют в виде куста под наиболее нагруженном местом.

В первую очередь, делают разметку и устанавливают сваи под углами будущего дома или бани. Затем размечают положение других столбов. Наиболее распространенная схема представляет устройство свай на расстоянии 2-3 метров друг от друга и закладки на глубину 2 метров.

Установка свай

• После расчета и разметки в намеченных участках делают скважины согласно расстановки свай. Скважины устанавливают на глубину ниже 0,5 уровня промерзания грунта. Диаметр отверстия составляет около 20 сантиметров;
• На дно скважин укладывают песчаную подушку с гравием;
• По длине скважины в виде трубы укладывают гидроизоляционный материал, который защитит изделия от негативного воздействия влаги. Это может быть специальная пленка, несколько слоев рубероида или другого рулонного материала.
• Вместо гидроизоляционного материала можно использовать готовые пластиковые или асбестоцементные трубы. При этом диаметр трубы должен соответствовать диаметру скважины!;
• В скважину устанавливают армированный каркас в виде 3-4 продольных кругов на расстоянии минимум 2 сантиметров от гидрозащитного слоя. Армирование повысит морозостойкость и прочность изделий. Закреплять арматуру следует при помощи специальной проволоки. Ни в коем случае не сваривайте элементы, так как места сварки подвержены сильной коррозии!;
• После установки каркаса сваи заливают бетонной смесью, тщательно трамбуют слои и оставляют застывать до полного высыхания;
• Сваи должны выступать над поверхностью земли на 15-20 сантиметров;
• После застывания выступающие части опор покрывают битумной мастикой, а сверху насыпают песчаную подушку с гравием под уровень столбов и по ширине будущего ростверка.

Монтаж ростверка

Ростверк делают из готовых сборных железобетонных блоков или в виде монолитной конструкции. Последний вариант более надежный и простой. Учтите, что собрать и установить отдельные элементы в одном месте достаточно трудно. Чтобы залить монолитный ростверк, сначала изготавливают опалубку из брусков, досок и других подручных материалов. Опалубку делают в виде прямоугольной коробки так, чтобы между почвой и будущем ростверком оставалось расстояние 100-120 сантиметров.

После установки опалубки прокладывают гидроизоляционные материалы и делают армирование фундамента. Помните, что арматуру скрепляют только при помощи проволоки! Затем ростверк заливают бетоном. Можно купить готовую бетонную смесь либо сделать раствор своими руками. Для самостоятельного изготовления смешайте цемент, песок и щебень в пропорции 1:3:5. Затем массу разбавьте водой в размере 60% от цемента. В жаркую погоду смесь разбавляют теплой водой, а в холодную — теплую!

Если вы используете готовый бетон, выбирайте марку не ниже М200 В15. Такая смесь подойдет для строительства бани, беседки и строений с малой нагрузкой. Для дачного дома и загородного коттеджа — берите марку М300 В22.5.

Заливку выполняют сразу плотными слоями, чтобы не появились полости. В завершении бетон разравнивают специальной лопаткой. Ростверк оставляют застывать 3-4 недели до полного засыхания. Помните, что 99% прочности фундамент набирает в первые 27 дней! Бетон покрывают пленкой, а в жаркую помогу иногда поливают водой. После затвердевания убирают песчаную подушку из-под нижней части основания. Такое пространство обеспечит нормальную вентиляцию и увеличит срок службы конструкции.

Важно, чтобы между основанием и сваями была жесткая связь, а под нижней частью ростверка оставалась воздушное пространство. Не забывайте, что в процессе установки фундамента делают монтаж коммуникаций и инженерных систем частого дома.

Завершающие работы

Устройство фундамента завершают работами по гидроизоляции и утеплению конструкции. Гидроизоляция защитит основание от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержена перепадам температур, негативному влиянию влаги. Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Несмотря на легкость монтажа, эксперты не рекомендуют, устанавливать свайный фундамент с ростверком самостоятельно. Это рискованный и трудоемкий процесс, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет, оперативно и надежно установят свайно-ростверковый фундамент и другие типы конструкции. Они подберут подходящие материалы, рассчитают объемы и стоимость работ. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома и бани!

blog.marisrub.ru

Свайно-ростверковый фундамент своими руками: особенности и возведение

В ряде случаев такой вид фундамента — наиболее приемлемый. Однако, задумывая уложить свайно-ростверковый фундамент своими руками, часто имеют в виду, что можно существенно сэкономить на этой части строительства. Правда, только в том случае, если сам дом, например, подходит по своим параметрам для того, чтобы оказаться на «ножках».

Домик на «ножках»: плюсы и минусы

Рассмотреть, что такое свайно-ростверковый фундамент, нужно, прежде всего, тем, кто задумал строиться на пучинистых грунтах (пылевидных, мелко песчаных, глинистых). Потому что они существенно увеличиваются в объеме при промерзании (и не только тогда, когда речь идет о вечной мерзлоте), и это может привести к деформации строения. Очень усложняет традиционную закладку фундамента высокие грунтовые воды. В пользу выбора «ножек» говорит и участок под строительство с существенными перепадами в рельефе.

В фундаменте на сваях с ростверком несущими конструкциями становятся сваи (они опираются на массивы грунта, которые предотвратят деформацию), соединенные для равномерного распределения нагрузок ростверком. Ростверк может быть металлическим, бетонным или деревянным. Сваи — железобетонные или металлические. Специалисты говорят, что, укладывая свайно-ростверковый фундамент своими руками, хозяин получает следующие выгоды:

1. По сравнению с монолитным цементным фундаментом, (его тоже можно возвести на таком ненадежном грунте), строительных материалов нужно будет в разы меньше. К тому же глубина, на которую можно «загнать» сваи, ни в какое сравнение не идет с той, на которую можно заглубить монолит, а значит, и естественные нагрузки будут существенно снижены.
2. Не нужна техника для рытья котлована. Если стройку начинать зимой, не имеет значения, насколько глубоко промерзла почва. Используется ручной бур, который позволяет углубляться до 3 метров.
3. Сам по себе такой фундамент более приемлем в плане цены, чем — монолитный или ленточный с усиленным армированием.

Такие экономические выгоды перевешивают минусы, которые чаще всего предъявляют при обсуждении такого фундамента, а именно: обязательны отмостки, нельзя устроить подвал, нужны дополнительные теплоизоляционные материалы и антикоррозийное покрытие свай (иначе конструкция через несколько лет потеряет прочность). Строительство свайно-ростверкового фундамента оправдано в том случае, если речь идет о небольших строениях, скажем, бане или каркасном коттедже. Иначе потребуются значительные затраты на его укрепление.

Как правильно установить бетонные столбы

От выбора столбчатого или буронабивного варианта — зависит технология свайно-ростверкового фундамента.Но обе они включают предварительную расчистку площадки и разметку ям (в этих местах плодородный слой снимается на 20 — 25 сантиметров). Ориентиром высоты станут натянутые на колышки веревки; натягиваются они по ширине ростверка.

Ямы роются (бурятся) по периметру будущего строения и в тех местах, где будут находиться несущие стены. Углубляться в грунт следует ниже места его промерзания примерно на 30 сантиметров и еще около — 20 прибавлять под будущую подушку.

Если в ямах для столбов вода близко подходит, то ее нужно предварительно откачать. Чтобы отвести грунтовые воды, укладывается прослойка из песка (10 — 20 сантиметров) и щебня (5 сантиметров). Поверх нее укладывается гидроизоляция, которой послужат готовые стеновые железобетонные блоки (их размер — шире опор сантиметров на 25).

Чтобы бетон не протекал, нужно установить на подушки опалубку и поместить в нее арматуру так, чтобы она выступала за пределы столба на 30 сантиметров. Бетон заливается в несколько приемов, слоями (примерно по 25 сантиметров), каждый из которых требует вибропрессовки, чтобы не остался воздух. Чтобы приготовить раствор, нужны цемент М400 (одна часть), вода (0,5), песок речной крупный (три), щебень 20 — 30 миллиметров (пять). Залитые столбы прикрываются рубероидом. Опалубку снимают через 28 дней, и сваи гидроизолируют и утепляют. И — можно монтировать ростверк.

Как правильно установить буронабивные сваи

При бурении скважин под сваи используется ручной бур, если скважины должны быть шириной 300 миллиметров; если же нужны ямы шире хотя бы в 1,5 раза, придется воспользоваться электрическим или моторизированным буром. Специалисты именно его рекомендуют, и последовательность следующая:

• С помощью рубероида и мягкой стальной проволоки делаются опалубки, диаметр которых такой же, как у скважины, и выше — на 20-30 сантиметров. Рубероид вверху сворачивают в 2-3 слоя и скрепляются проволокой. Можно использовать и готовые цементно-асбестовые трубы.
• На дно насыпается песок и изготовленные «трубы» вставляются в скважины. Нужно внимательно следить, чтобы они возвышались на одинаковой высоте.
• Внутрь опоры вставляется арматура. Она должна быть такой длины, чтобы на 30 сантиметров она была вбита в землю и настолько же выступала над опорой.
• Перед тем, как установить арматуру, нужно убедиться, что она не тронута коррозией и покрыть составом, предотвращающим ее, например, эпоксидной смолой.
• Заливается бетон внутрь и снаружи опоры. Тек же постепенно, как и в предыдущем случае. Если нет вибропресса, воздух «выпускают», протыкая пока еще жидкий бетон прутом в нескольких местах.

Несколько другой способ предполагает такие действия:

1. Бетон заливается в трубу на треть.
2. Приподняв опалубку сантиметров на 10, дают некоторому количеству бетона вытечь на дно, и с силой вдавливают ее: площадка, образовавшаяся внизу, прочно закрепит опалубку. Затем вставляется арматура, но так, чтобы она не выступала из столбов.
3. Кода бетон будет залит до краев, вставляется специальная шпилька с резьбой так, чтобы она выступала на 30 сантиметров.

Как сделать фундамент надежным

Важно знать, как сделать свайно-ростверковый фундамент надежным. Строители подчеркивают, что нельзя экономить на бетоне и каркасе столбов и ростверка. Они примут на себя нагрузки со стороны строения и вследствие пучения почвы. Для свай используется каркас их 4 ниток прутьев 10 — 14 миллиметров, связанных между собой 6-миллиметровой проволокой.

Ростверк армируется ребристыми прутьями 10 — 12 миллиметров, между собой они соединяются гладкой арматурой 6 — 8 миллиметров. Верхний и нижний армировочных пояса монтируют с шагом 20 — 40 сантиметров и соединяются вертикальными прутьями. Чтобы бетон равномерно покрыл каркас, нужно подложить под него небольшие кубики высотой 3 — 5 сантиметров. Он должен расположиться так, чтобы быть в 3 — 5 сантиметров от нижней части и поверхности ростверка. Коммуникации в нем монтировать нельзя.

Арматура ростверка должна быть надежно закреплена с арматурой оголовков свай. Специалисты рекомендуют бетонировать вертикально Т-образный стержень, а другой (его размер равен ширине сваи) — укладывать горизонтально на оголовок, чтобы часть его пластины захватывала сваю, а другая «вошла» в монтируемый ростверк. Для опалубки используются доски шириной 10 — 15 сантиметров, толщиной — 4, но можно воспользоваться ДСП, фанерой или железными листами. Ширина — несколько больше, чем у стен. Внутри стелются гидроизоляционные мембраны или полиэтиленовая пленка, и заливается бетон.

Расчет свайно-ростверкового фундамента учитывает приходящую на него нагрузку, которая зависит от того, сколько весит строение с «начинкой» (коммуникации, мебель, люди и так далее), и к этой цифре прибавляют 30%. Если диаметр сваи 30 сантиметров, 2-метровая высота и углубление на 1,5 метра, площадь опоры — 15 х 15 = 787,5 см². При совокупной длине стен — 40 метров и расположении свай через 1,5 метра, их понадобится 27 штук, и опорная площадь будет – 787,5 см² х 27 = 21262,5 см². Высчитав, сколько весит строение и, разделив полученный результат на площадь опор — получится величина нагрузки, приходящейся на грунт. Зная несущую способность сухого грунта (это — от 2 кг/см²), можно сориентироваться, выдержит ли он такую нагрузку. Если она значительно больше, чем допустимо, нужно увеличить опорную площадь. Это достигается за счет большего диаметра опор, например, и их добавления.

Чтобы устроить 1 кубометр ростверка, потребуются: 350 килограммов цемента, по 1050 — песка и щебня, и при укладке арматуры в 4 ряда — 7,1 килограмма.

nafundamente.ru

Фундамент ростверк - фундамент на сваях с ростверком. Свайно-ростверковый фундамент: цена, расчет, минусы

• Текст дополнен: 12.02.2017
• Просмотров: 2993
• Комментариев: 0

На пучинистом грунте (мелкопесчанистом, пылевидном, глинистом) оптимальный вид основания под дом – свайно-ростверковый фундамент.

Такие грунты в процессе замерзания сильно увеличиваются в объеме, что приводит к деформациям сооружений, установленных на фундаментах других видов. Этот же тип основания приемлем при высоком залегании грунтовых вод, при серьезных перепадах рельефа на участке.

Свайный фундамент с ростверком – что это такое?

Основная несущая часть такого основания – сваи, опирающиеся на грунт. Сверху они соединены в единую систему ростверком – горизонтальными балками или плитами по периметру дома и в местах расположения несущих стен.

Назначение ростверка – распределять статические нагрузки от сооружения равномерно по всему фундаменту и связывать сами сваи, чтобы не «разъезжались» в стороны при горизонтальных подвижках.

Сваи под фундамент с ростверком как правило, стальные или железобетонные, связующие элементы – бетонные балки, металлопрофиль, деревянный брус.

Фундамент на стальных сваях с ростверком из металлопрофиля

Фундамент на стальных сваях, ростверк – бетонная балка

Фундамент из железобетонных забивных свай. Ростверк — железобетонный

Фундамент на стальных сваях с деревянным ростверком

Преимущества таких оснований перед другими типами:

• для устройства требуется на порядки меньше материалов, чем для возведения монолитного фундамента;
• глубина погружения свай практически не ограничена, ее можно подобрать под любое сооружение. Известно, что в области СПб на сваях стоят целые комплексы городских многоэтажек;
• нет большого объема земельных работ, не требуются экскаваторы для устройства котлованов;
• непринципиальна глубина промерзания почвы. Нет резкого удорожания зимних работ;
• при устройстве фундамента на винтовых сваях вообще можно обойтись без машин – использовать садовый бур;
• в итоге цена на свайно ростверковый фундамент получается в худшем случае такая же, как на армированный монолитный или ленточный. Обычно ниже.

Минусы свайно ростверкового фундамента:

• обязательно выполнение отмостки;
• проблематично устройство подвального этажа;
• необходимы меры по тепло/гидроизоляции свай, антикоррозийная защита.

В частной застройке для возведения тяжелых кирпичных домов такие фундаменты, как правило, не используются: усиление основания оказывается нерентабельно. Фундамент на сваях с ростверком – подходящая система для легкого каркасного либо деревянного сооружения, коттеджа или бани.

Фундаменты частных домов возводятся на столбчатых опорах, винтовых или буронабивных сваях. Технология устройства различается в зависимости от вида.

к оглавлению ↑

Расчет материала для буронабивного фундамента с ростверком

Для приготовления бетона потребуется одна часть цемента не ниже М400, 0,5 части воды, три – крупного промытого речного песка, пять – щебня фракции 2-3 см.

Опалубку для ростверка можно изготовить из доски 10-15 см шириной, 4 толщиной либо из ДСП, фанеры. Ширина доски/листовой заготовки должна быть немного больше, чем у стены.

Опалубка для ростверка

Арматура:

• для армирования свай изготавливают каркас из 4 прутков сечением до 14 миллиметров (не менее сантиметра), которые связывают шестимиллиметровой проволокой;

Армирование свай

• ростверк можно усиливать ребристыми прутками 1-1,2 см, соединенными гладкой арматурой около 8 мм. Армированные пояса устанавливают через 20-40 см и соединяют вертикальными прутами;
• для соединения оголовков свай с ростверком можно использовать стержень с Т-образным профилем: горизонтальная часть бетонируется в верхнюю часть сваи, вертикальная выступает на 30 см и входит в балку ростверка.

Армированние ростверка и соединения оголовков свай с ростверком

Расчет фундамента свайного с ростверком состоит из следующих этапов:

1. Определение проектной нагрузки. Вычисляется масса сооружения (сам дом, коммуникации, люди, мебель, снеговая нагрузка и др.), к ней добавляют 30 процентов на запас прочности.
2. Глубина зависит от линии промерзания грунта.
3. Исходя из нагрузки определяют сечение и шаг свай.

к оглавлению ↑

Пример расчета свайного фундамента с ростверком

• сечение сваи: 30 см;
• высота: 2 метра;
• погружение: полтора метра;
• площадь 15 * 15: равна 787,5 кв. см;
• суммарная длина стен: 40 м;
• число свай: 27;
• шаг: полтора метра;
• суммарная опорная площадь – 21262,5.

Нагрузка на грунт определяется как суммарный вес сооружения, поделенный на последнюю цифру. Несущая способность грунта берется из таблиц СНиП. Если полученная величина превышает несущую способность, опорную площадь необходимо увеличивать за счет числа или сечения свай.

Расчет ростверка свайного фундамента осуществляется в соответствии с нормами CHиП 11-B.1-62. Минимальная высота – 30 сантиметров, ширина – 40. Для устройства одного кубометра конструкции потребуется:

• цемент: 350 килограммов;
• щебень, песок: по 1050 кг;
• арматура: 7,1 кг (при четырехрядной укладке).

[goo_r]

к оглавлению ↑

Процесс возведения фундамента ростверк

Порядок действий при заливке буронабивного фундамента с ростверком следующий:

к оглавлению ↑

Монтаж буронабивных свай

1. Расчистить площадку.

2. Разметить места для ям. Дерн в этих местах снимают на глубину около 20-25 см, в местах погружений ставят колышки и маркируют шнуром периметр будущего ростверка. Обязательны опоры под всеми несущими стенами, как по периметру, так и внутри.

3. При ширине скважины 30 см можно воспользоваться ручным буром. Если расчетное сечение больше хотя бы вполовину, лучше приобрести или арендовать моторизованный/электрический бур. Глубину следует делать на 30 см ниже линии промерзания грунта плюс 20-25 см на песчано-гравийную подушку (до 20 см песка, около 5 щебня). В случае верховодки перед устройством свай воду из скважин откачивают.

4. Уложить на дно поверх подушки гидроизоляцию.

5. Установить опалубку. Можно использовать асбоцементную трубу или свернутый в трубку в два-три слоя рубероид. Трубку из рубероида фиксируют мягкой проволокой. Высота опалубки над грунтом – 20-30 см. Верхнюю линию следует вывести по уровню, чтобы не пришлось потом обрубать готовые сваи.

6. Армировать скважину. Для арматуры следует выбирать стержни без следов ржавчины и покрывать антикоррозийными средствами (подойдет, например, эпоксидная смола). Стержень на 30 см вбивают в грунт. Еще на 30 он должен возвышаться над опорой для связки с ростверком.

7. Залить бетон слоями по 25 см. Каждый слой нужно обработать вибропрессовкой, чтобы выпустить воздух. В отсутствие пресса можно согнать воздух, протыкая вязкую массу металлическим прутом в разных точках.

8. Застывание бетона продолжается около месяца, далее можно устанавливать ростверк.

Обратите внимание. Существуют вариация этой технологии:

• заливают опалубку на треть;
• приподнимают трубу примерно на 10 см, чтобы часть бетона вытекла на дно;
• вдавливают в грунт вытекшую массу, чтобы образовалась прочная жесткая площадка под опору;
• вставляют арматуру так, чтобы ее верхние концы не выступали из трубы;
• для ростверка в верхний слой бетона вмуровывают шпильку с резьбой (см. выше). Высота шпильки – 30 см над поверхностью бетонного столба.

Вот подробное видео с этапами заливки буронабивных свай вторым способом (со шпилькой для ростверка) своим руками

к оглавлению ↑

Порядок действий при монтаже ростверка

1. Под металлический каркас подкладывают обломки кирпича или камня. Прутья должны располагаться в 3-5 от нижнего и верхнего среза. Коммуникации в ростверке прокладывать запрещено.

2. Арматурные прутья ростверка соединяют с оголовками свай.

3. Выполнить деревянную опалубку.

4. Настелить внутри опалубки полиэтиленовую пленку либо гидроизоляционную мембрану.

5. Залить бетон порциями, выпуская воздух.

www.vogorodah.ru

что это? Монолитный ростверк. Фундамент свайный с ростверком :: SYL.ru

При возведении свайных фундаментов очень часто устраивается, в том числе и такая конструкция, как ростверк. Что это такое известно практически всем владельцам загородных участков, когда-либо занимавшихся строительством жилых или хозяйственных сооружений. Ростверком называют конструктивный элемент основания дома, связывающий заглубленные в землю сваи и распределяющий между ними нагрузку от стен и пола.

Разновидности

При возведении зданий разного назначения и конструкции могут использоваться ростверки:

• Металлические. Этот тип применяется в основном при применении в качестве несущего элемента конструкции фундамента стальных винтовых свай. Собирается металлический ростверк чаще всего из швеллера или двутавровой балки.
• Деревянные. Данный тип используется при возведении деревянных брусчатых, бревенчатых или каркасно-щитовых зданий. Сваи при этом могут быть в том числе и бетонными. Устройство ростверков это типа – процедура очень простая. В качестве опор под стены в данном случае используется или обычный толстый брус, или отесанное снизу бревно.
• Железобетонные. Эта разновидность применяется обычно при возведении кирпичных или блочных зданий. Конструкции этого типа могут быть сборными (из балок) или монолитными.

Далее во всех подробностях разберемся с тем, какими бывают ростверки именно последнего типа. Они имеют самую сложную конструкцию, наиболее популярны и надежны.

Монолитные ростверки

Перед сборным данный тип имеет то преимущество, что при его монтаже нет необходимости в использовании грузоподъемной техники. Именно такая конструкция чаще всего возводится частниками при строительстве домов своими силами. Монолитный ростверк, помимо всего прочего, очень надежен и обходится недорого.

Способы сопряжения ленты со сваями

Иногда ростверк кладут на столбы без какой-либо связки. Этот способ может использоваться только тогда, когда в дальнейшем не предполагается наличие горизонтального динамичного воздействия на фундамент. Для центрально нагруженных свай иногда используется свободное сопряжение. В этом случае их верх просто заделывается в тело ленты ростверка на глубину примерно в 10 см.

При строительстве жилых домов чаще все же используется так называемое «жесткое» соединение. При этом из каждой сваи наружу выпускается арматура (длиной около 30-40 диаметров прута), которая в дальнейшем связывается с каркасом ростверка. Такое соединение обеспечивает максимальную надежность конструкции. В результате получается очень прочный и долговечный фундамент свайный с ростверком.

Заливка столбов

Сваи при возведении фундамента этого типа заглубляются в грунт до его плотных устойчивых слоев и ниже уровня промерзания грунта. Расстояние между ними обычно составляет около 1-1.5 метров. Под каждую сваю бурится яма, стенки которой прокладываются рубероидом, служащим, помимо всего прочего, еще и опалубкой. В каждое такое отверстие в земле вставляется по 4 прута сечением обычно в 12 мм, связанных для устойчивости хомутами.

Расчет ростверка

Необходимое сечение ленты проще всего узнать, воспользовавшись какой-нибудь компьютерной программой, предназначенной для этой цели. К примеру, GIPRO или «Конструктор ростверка». Для расчета нужно будет ввести такие данные, как тип грунта, вес здания, марку бетона и т. д.

Устройство ростверка: подготовительные работы

После установки столбов, не ранее чем бетон наберет половину своей прочности (неделя), приступают к заливке самой ленты. Над землей монолитный ростверк должен располагаться на высоте не менее чем в 5 см, а на болотистых или пучинистых грунтах – 15 см. Это необходимо для того чтобы избежать давления на него земли во время весеннего пучения, а следовательно и отрыва ленты от головок столбов.

Дно опалубки под очень высоко расположенный над землей ростверк изготавливается из досок. При этом устраивается деревянный «короб» формой повторяющий конфигурацию самой ленты. Ширина ростверка обычно делается равной толщине стен.

Если лента расположена над землей не слишком высоко, опалубка изготавливается без дна. Для удержания жидкого бетона внутри нее, снизу делается песчаная подсыпка. В качестве «дна» можно использовать также толстый пенополистирол или фанеру, установленную на бруски. Верхнюю плоскость свай перед началом устройства ленты обязательно следует гидроизолировать двумя слоями рубероида.

Заливка ленты

Итак, как же устраивается собственно сам ростверк? Что это такое мы с вами выяснили выше. По сути, ростверк – это обычная армированная металлическим прутом бетонная лента. Данная конструкция опоясывает дом по периметру. Проходит ростверк и под стенами внутри него. Заливается он примерно так же, как обычный ленточный фундамент. Единственное – в этом случае отсутствует необходимость выполнения трудоемких земляных работ, а также устройства песчаной подушки.

После сборки опалубки на ее дно устанавливают деревянные брусочки толщиной примерно в 5 см. На них располагают связанный арматурный каркас. Последний изготавливают из прута 12 мм. Такое сечение в каркасе должны иметь только продольные элементы, на которые приходится нагрузка. Поперечные служат просто для связки конструкции, поэтому могут быть и более тонкими (примерно наполовину).

Нормативы относительно каркаса

При устройстве такой конструкции, как ростверк на сваях, допускается использовать только арматуру, изготовленную с соблюдением определенных правил, предписанных СНиП. Для укрепления ленты можно использовать исключительно каркас, имеющий не менее двух ярусов. При этом в каждом из них должно быть хотя бы по два продольных прута.

Арматуру столбов предварительно сгибают и соединяют с каркасом ростверка при помощи вязальной проволоки. Использование сварки при сборке укрепляющей металлической конструкции, как для ленты, так и для свай не допускается. Дело в том, что места, соединенные подобным образом, очень быстро начинают ржаветь, а это в свою очередь приводит к уменьшению срока службы фундамента.

Заливка

Бетон желательно закладывать в ленту в один прием. В этом случае получится максимально прочный и долговечный фундамент свайный с ростверком. Во время заливки смесь следует периодически протыкать деревянным колом или прутом для удаления пузырей. Края опалубки предварительно смачиваются водой. Песчаную засыпку, пенополистирол или фанеру из-под ленты можно убрать по прошествии недели.

Устройство забирки

Для того чтобы полы в доме, опирающемся на ростверк на сваях, были теплыми, пространство между лентой и грунтом обычно закрывают досками или каким-нибудь листовым материалом. Это может быть, к примеру, фанера, цокольный сайдинг и т. д. По периметру дома при этом укладывается брус. Он необходим для крепления обшивки снизу. Сверху она фиксируется непосредственно на сам цоколь. Со столбами забирку не соединяют. Иначе она может растрескаться во время пучения.

Преимущества и недостатки

Вот таким вот образом и устраивается такая конструкция, как ростверк. Что это такое, вы теперь знаете. Далее давайте разберемся с тем, какими преимуществами отличается свайно-ростверковое основание под дом.

К плюсам фундаментов этого типа можно отнести прежде всего:

• Невысокую стоимость. Обходятся такие опорные конструкции дешевле даже самых популярных на данный момент мелкозаглубленных ленточных.
• Надежность. На проблемных грунтах свайный ростверк обеспечивает максимально долгий срок службы здания. На него практически не действуют силы весеннего пучения, а также талые и дождевые воды. Хозяева дома имеют возможность контролировать состояние ленты по всей площади, поскольку в землю она не заглублена.
• Простоту монтажа.

Недостатком фундамента этого типа считается в основном только невозможность устройства при его использовании подвала или цокольного этажа. К минусам можно отнести и не слишком высокую прочность бетонной ленты на разрыв. Возводить свайно-ростверковый фундамент на грунтах, поверженных подвижкам, нельзя.

Таким образом, вы теперь знаете, как устраивается ростверк. Что это такое, а также какие преимущества и недостатки имеет подобная конструкция, мы выяснили во всех подробностях. Столбчатые фундаменты с ростверком – основания очень надежные, простые в устройстве и при этом недорогие.

www.syl.ru

---

•
  Продухи в фундаменте
•
  Армирование ленточного фундамента шириной 40 см
•
  Разметка фундамента
•
  Строительство бани своими руками от фундамента до крыши
•
  Фундамент из блоков фбс
•
  Фундамент для теплицы
•
  Как залить фундамент под дом своими руками видео
•
  Битумная мастика для гидроизоляции фундамента
•
  Свайно ростверковый фундамент плюсы и минусы
•
  Фундамент буронабивной
•
  Буронабивной фундамент
