Технология возведения фундаментной плиты своими силами. Фундамент своими силами


видео технологии строительства своими руками, схемы

Монолитный фундамент зачастую является одним из наиболее практичных вариантов для дома. При этом применение железобетонной плиты возможно даже на участках со сложным рельефом или неподходящим типом грунта для других конструкций.

Оглавление:

  1. Разновидности
  2. Пошаговая технология строительства
  3. Правила ухода за бетоном

Описание и виды

Монолитная плита является наиболее надежной, поэтому она подбирается для возведения мало- и многоэтажных зданий, а также тяжелых сооружений на неустойчивых грунтах. Она представляет собой цельный железобетонный блок с наличием внутри армирующей сетки, за счет этого обладает подвижностью вместе с домом. Она относится к плавающим основаниям, которые способны выдерживать критические нагрузки и имеют высокую устойчивость на болотистых, пучинистых и зыбких типах почвы.

Такой фундамент является малозаглубленным, однако армирование осуществляется по всей площади, в отличие от ленточного. Существует несколько разновидностей:

  • Сплошная заливка. Делается в уровень с грунтом и применяется для построек без цоколя. Верхний горизонт является основой для чистого пола.

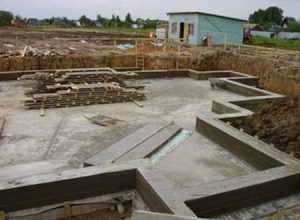

  • Ребристая плита. Имеет монолитную ленту или перекрестки, располагающиеся по всему периметру, при этом их высота соответствует цоколю.
  • Заливка в коробку. В этом случае стены являются продолжением конструкции с обеспечением единого армирования. Коробка закрывается ж/б плитами перекрытия, увеличив площадь для распределения нагрузки от здания.

Пирог состоит не только из цельного монолита, но и подстилающих слоев, расположенных снизу вверх: геотекстиль, подушка, бетонная подготовка, гидро- и теплоизоляция, армирование, бетон. Геотекстиль предназначен для повышения прочностных качеств, при этом он обладает хорошей фильтрацией. Применяется как разделяющий слой между грунтом и подушкой.

Подсыпка (подушка) делается из щебня, гравия или песка средней и крупной фракции. Редко используется шлак, но он неспособен придать нужной надежности за счет содержания вредных радиоактивных веществ. Она обеспечивает выравнивание плоскости, дренаж, а также защищает от пучения почвы. Бетонная подготовка еще называется «подбетонка» и является выравнивающей стяжкой, которая повышает несущую способность основания.

Гидроизоляция защищает плиту от влаги, так как на это дренажная система не всегда способна. Также она предотвращает утечку молочка, которое повышает прочность бетона. Теплоизоляция применяется редко в случаях устройства теплого подвала или технического помещения, а также для утепления первого этажа, если плита заливается вровень с грунтом.

Бетон воспринимает нагрузки на сжатие, но за счет наличия изгибающих усилий устраивается армирование, которое защищает от растрескивания, частичного или полного разрушения. Следующим слоем является бетон как самый главный компонент пирога.

Технология строительства монолитной плиты

Строительство фундамента осуществляется согласно пошаговой инструкции:

  • Подготовительный этап.
  • Разметка и земляные работы.
  • Устройство подстилающего слоя.
  • Монтаж опалубки и укладка армирующей сетки.
  • Заливка раствора (для удобства иногда применяется бадья для подачи бетона).
  • Уход и распалубка.

Подготовительный этап

На этом этапе строительства плиты своими руками проводится изучение почвы, расчет проектной толщины бетона и армирования сеткой. Геологические изыскания можно делать визуальным анализом. Работы ведутся с бурением скважин или отрывкой шурфов, но для малозаглубленного фундамента подойдет второй вариант. Глубина должна быть на 40-50 см быть ниже, чем отметка подошвы. При изысканиях определяется тип грунта, его несущая способность, а также уровень грунтовых вод.

Расчет плиты основывается на характеристиках почвы и общего веса возводимого строения. Для частного дома толщина может составлять до 15 см. При таком показателе армирование осуществляется в один ряд. Вычисление точных параметров является достаточно сложным процессом, поэтому потребуется помощь опытных специалистов. Следует опираться на нормативный документ СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений».

Разметка на территории и земляные работы

При строительстве многоэтажного дома проводится вынос осей, для частного дома указывается контур. Этот процесс достаточно прост, если есть готовый проект или схема привязки к существующему сооружению:

  1. От него откладывается необходимое расстояние и отмечается прямой угол, где катеты являются наружными ребрами конструкции. Эффективно использовать метод «Египетского треугольника».
  2. Колышком помечается первый угол монолитной плиты.
  3. Откладываются длины по двум полученным сторонам и устанавливаются еще 2 колышка. По тому же методу находится последний угол, проверку точности следует осуществлять диагоналями, которые могут иметь погрешность не более 10 мм.
  4. Пометив границы фундамента, выполняется обноска из вертикальных стоек и горизонтальных реек. Конструкция должна располагаться по всему периметру на 50-100 см от будущей плиты.
  5. На рейках проецируются ее габариты и вбиваются гвозди, по которым далее натягивается шнур, обозначающий границы монолита. Это позволяет сохранить точность замеров при отрывке котлована.

В начале земляных работ проводится снятие плодородного слоя почвы. Котлован вырывается на достаточно большую глубину, которая зависит от толщины утеплителя, гидроизоляции, бетонной подготовки и подушки под плиту. Как правило, плита находится выше уровня земли или немного заглублена. Если здание имеет по проекту подвальное помещение, то глубина определяется с расчетом на его высоту.

При подготовке на этапе подсыпки необходимо предусмотреть укладку дренажных труб с допустимым уклоном до 5 см на 1 погонный метр. Также после отрывки важно сразу определиться с местом прокладки инженерных сетей и коммуникаций.

Устройство подстилающего слоя

Подстилающая часть состоит из нескольких слоев:

1. Первым является геотекстиль, который укрывает грунт. Он не даст расползтись сыпучему материалу. Его следует укладывать так, чтобы он был больше будущей плиты на 1 метр с каждой стороны.

2. Далее укладывается сыпучая прослойка из щебня, гравия или песка. Наиболее практично использовать 20 см щебенки и 20 см песка, однако он должен быть крупной фракции. В противном случае даст сильную усадку, вследствие чего монолитная плита начнет трескаться. Также важно уплотнять каждый слой по 20-30 см при помощи виброплиты.

3. Устраивается подбетонка из тощего бетона низкой марки, эффективной считается В7,5-В12,5. Толщина этого слоя должна варьироваться в пределах 50-70 мм. Заливку можно проводить при помощи бетононасоса или вручную ведрами, разравнивая поверхность. Скорость застывания зависит от погодных условий и времени года. В среднем этот показатель составляет около двух недель, а окончательное высыхание происходит на 4-ую, если температура воздуха колеблется в районе +25ºC. Основание должно также превышать габариты плиты на 10 см с каждой стороны.

4. Раскладывается гидроизоляция из простого плотного полиэтилена, однако лучше использовать более дорогой и качественный вариант. Также существуют проникающие типы, например, пенетрирующие составы. Эффективно раскладывать рулонную гидроизоляцию, при этом необходимо тщательно проклеивать все стыки.

5. Последний слой – утеплитель. Материал должен быть прочным, поэтому выбор пенопласта и минеральной ваты нецелесообразен. Рекомендуется укладывать экструдированный пенополистирол толщиной 100 мм. По технологии строительства этот слой применяется не всегда.

Армирование фундамента

Рекомендуется руководствоваться пособием «Армирование элементов монолитных железобетонных зданий» и использовать минимальные значения. Рабочая арматура принимается сечением из расчета 0,3% и более от общей толщины основания.

Стержни применяются диаметром 10 мм при длине плиты 3 м. Если она больше, то диаметр увеличивается до 12-14 мм. Вертикальные элементы подбираются по 6 мм. Наиболее практичным размером рабочей арматуры является 12, 14 и 16 мм, однако в некоторых случаях может доходить до 40 мм. Ячейка сетки делается габаритами 10х10 см, под несущими стенами армирование проводится густо, а торцы предполагают П-образные хомуты.

Опалубка и бетонирование

Технология заливки плиты включает в себя этап монтирования опалубки, которая бывает двух видов:

  • Съемная – представляет собой конструкцию из деревянных щитов, устанавливаемых по нужным отметкам и подпирающихся распорными элементами.
  • Несъемная – применяется пенопласт, так как он недорогой и достаточно эффективный. Для фундамента он изготавливается готовой продукцией, которая собирается как конструктор.

Заливка в опалубку проводится медленно и непрерывно. При этом нежелательно осуществлять сброс раствора с высоты 0,5 м и более, а также его разгон на расстояние более 2 м, поэтому эффективнее использовать бетононасос. Далее необходимо обязательное уплотнение и штыкование.

Уход за бетоном

При устройстве фундамента на участке с неровной поверхностью важно обеспечить максимальную прочность и надежность конструкции, поэтому следует ухаживать за раствором в процессе схватывания. Для этого залитая смесь укрывается опилками, полиэтиленом или песком для предотвращения испарения влаги. Также она периодически смачивается водой, иначе от быстрого застывания монолит начнет трескаться. Обрызг бетона проводится каждые 3 часа, в ночное время – не менее 3-4 раз. Процедура может занять около недели.

Снятие опалубки осуществляется по истечении двух недель. Однако это следует выполнить в случае необходимости, поэтому если есть возможность выдержать время до 4-х недель, лучше это сделать.



cemgid.ru

Монолитный фундамент своими руками. Этапы строительства

Монолитный фундамент своими руками

Содержание статьи

Фундамент это то, с чего начинается любое строительство. От того насколько он будет прочен, зависит долговечность постройки. Существует различные типы фундаментов, которые подходят для разных видов почв и сооружений.

Например, ленточный фундамент на сваях, рекомендуется строить на тех участках застроек, где преобладает рыхлый грунт, а также на склонах и болотистой местности. Монолитный фундамент как некстати подходит для строительства в тех местах, где уровень грунтовых вод имеет максимально близкое расположение к поверхности.

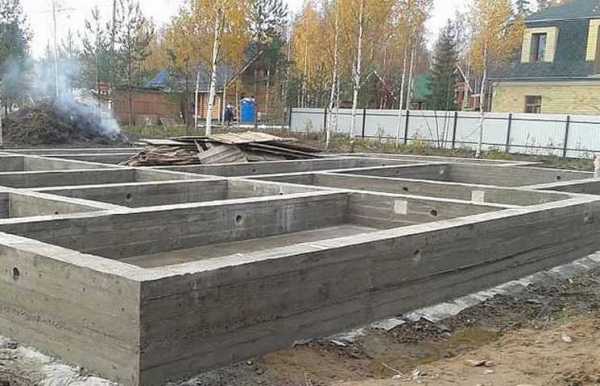

Монолитный фундамент своими руками

В отличие от свайного, монолитный фундамент своими руками, требует вложения больших сил и времени. Однако по своей прочности и надёжности у монолитного фундамента нет конкурентов, а основными его преимуществами являются:

  •  Прочность и возможность выдерживать колоссальные нагрузки;
  •  Надёжность — монолитный фундамент не разрушается от вредного воздействия влаги на него;
  •  Сравнительно небольшая стоимость.

Перед тем как строить монолитный фундамент своими руками, следует определиться с типом закладки, поскольку монолитный фундамент может быть плитным либо же ленточным.

Какой лучше фундамент ленточный или плита, во многом зависит от общей массы строения.

Инструменты для строительства монолитного фундамента

Прежде чем строить монолитный фундамент своими руками, следует подготовить следующий инструмент и материалы:

  1.  Лопаты — штыковые и совковые.
  2.  Шнур и куски арматуры для разметки.
  3.  Уровень строительный — чем длиннее, тем лучше.
  4.  Арматуру диаметром не менее 10 миллиметров для армирования монолитного фундамента.
  5.  Проволоку вязальную и инструмент для её вязки (крючок).
  6.  Доски для строительства опалубки и брус.
  7.  Инструменты для резки древесины.
  8.  Материалы для крепежа: саморезы и гвозди 20 см.
  9.  Песок, щебень и цемент для приготовления бетонной смеси.

Строительство монолитного фундамента своими руками, следует начинать с разметки. Следует знать, что стандартной шириной монолитного фундамента, является ширина в 40 сантиметров. При разметке натягивается верёвка по всему периметру будущего фундамента. При этом на углах забиваются куски арматуры, а ровность углов проверяется при помощи угломера, либо же натягиванием верёвок по диагонали.

Далее производятся земляные работы по рытью траншей. Начинать их рыть лучше с самой низкой точки, при этом важно не допустить перепадов по высоте и значительных неровностей. Глубина траншеи по всему периметру монолитного фундамента должна быть не менее 100 сантиметров. Это касается плотного грунта. Если же на участке застройки почва рыхлая, то глубину траншеи под монолитный фундамент своими руками лучше увеличить на 15-20 сантиметров.

После того как замкнутая траншея под фундамент готова, приступают к обустройству песчаной подушки на её дне. Для этого берется песок и насыпается в траншею 25-31 сантиметровым слоем. Обязательной процедурой после этого, является утрамбовка песка с обильным смачиванием его водой.

Строительство опалубки монолитного фундамента

Когда траншея вырыта, а песчаная подушка тщательным образом утрамбована на дне, можно браться за строительство опалубки под монолитный фундамент. Для этого внутрь траншеи опускаются деревянные щиты, которые над поверхностью грунта должны выступать не менее чем на 30-40 сантиметров.

Чтобы бетонный раствор во время заливки монолитного фундамента не вытекал бы через щели опалубки, её стены внутри тщательно выстилаются рубероидом или другим гидроизоляционным материалом.

Армирование монолитного фундамента и заливка бетоном

Важным этапом строительства монолитного фундамента своими руками, является выполнение его армирования. Для этого, по размерам траншеи под фундамент, из арматуры свариваются куски металлокаркаса, которые опускаются в траншею и скрепляются проволокой между собой.

Заключительным этапом при строительстве монолитного фундамента является выполнение гидроизоляции и заливка опалубки бетонным раствором. Во время литья раствора в опалубку, следует использовать вибротрамбовку, либо же самодельный инструмент. Это поможет избежать образования пустот и ненужных стыков в монолитном фундаменте после застывания бетона.

Чтобы построить монолитный фундамент своими руками, придётся приложить немало сил и времени. Тем не менее, и то и другое будет оправдано надёжностью и долговечностью полученной основы под дом, которая при соблюдении технологии монтажа, способна прослужить более 150 лет.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Как залить фундамент под дом своими силами и во сколько это обойдется

Финансы 18 августа 2011

Фундамент – основа сооружения, это знают все, он должен быть устроен даже под самым простым и легким зданием. Если этого не сделать, то какие бы материалы не применялись в строительстве, никаких гарантий того, что постройка простоит хотя бы несколько лет, никто не даст – уже на следующий год она может дать не просто перекос, а способна просто завалиться.

Перед тем как залить фундамент под дом, баню, гараж или сарай, следует определиться с его типом. По статистике, наиболее распространенным является ленточный фундамент, а в малогабаритном и легком строительстве – именно ленточный монолитный. Он представляет собой залитую по периметру здания полоску бетона или железобетона, являющуюся жесткой конструкцией и не дающую постройке перекашиваться, проседать и разрушаться, особенно в нестабильных грунтах.

Перед индивидуальным застройщиком рано или поздно встает вопрос, как залить фундамент под дом собственными силами, без привлечения специальных организаций и наемных бригад. Это не так сложно, как кажется на первый взгляд. Начальным этапом любого строительства является разбивка объекта на местности, то есть, следует при помощи колышков и веревок разметить на грунте план здания – его длину, ширину и расположение капитальной стены, также должна быть отмечена и требуемая ширина фундамента, ее величина составляет толщину будущих стен плюс 10-15 см.

Следующим этапом в решении вопроса, как залить фундамент под дом, идут земляные работы. Нужно, строго следуя разметке, вырыть траншею. Стены ее должны быть ровные и вертикальные, а глубина несколько больше, примерно на 20 см, чем глубина промерзания почвы. По дну траншеи устраивается песчаная подушка толщиной 10-20 см и тщательнейшим образом утрамбовывается – это нужно для того, чтобы усадка фундамента была равномерной. Внутри траншею рекомендуется выложить каким-нибудь гидроизоляционным материалом, это может быть обычная полиэтиленовая пленка.

После земляных работ выставляется опалубка. Она, в основном, используется разборная, из деревянных щитов. Опалубку следует снаружи укрепить подпорками, иначе бетон разопрет ее в стороны, а по верху устроить распорки, без этого она будет заваливаться или крениться внутрь, пока не залит бетон, очень тщательно закрепить углы. Следует помнить, что высота наземной части фундамента – цоколя, должна быть не меньше 30 см.

Перед тем как залить ленточный фундамент, внутрь траншеи с опалубкой укладывается арматурная сетка и уже по ней заливается бетон, который рекомендуется хорошо трамбовать, чтобы внутри конструкции не образовывались пустоты. Готовый фундамент накрывают стружкой и оставляют для приобретения технологической прочности на срок не менее месяца. Опалубку можно снять через неделю, стараясь делать это как можно аккуратнее, чтобы не повредить гладкую и ровную текстуру поверхности.

Наверняка, вместе с вопросом как залить фундамент под дом, перед застройщиком встанет не менее насущный вопрос: сколько стоит залить фундамент под его постройку? Это можно посчитать достаточно легко, все зависит от цен в данном регионе. Предположим, что подготовительные и земляные работы человек выполнил самостоятельно. Остается узнать, какое количество бетона пойдет на фундамент. Для этого следует общую длину стен умножить на ширину фундамента и его общую высоту (с учетом поземной и наземной части), полученное число и даст количество необходимых кубов бетона.

Стоимость закладываемой арматуры можно узнать, если учесть, что на погонный метр фундамента пойдет примерно 6-8 м.

Если предполагается делать замес вручную, следует знать, что на 1 м куб. бетона марки 300 пойдет: цемента М300 – 890 кг, песка – 0,5 м куб. и щебня – 0,8 м куб. Зная цены в строительных магазинах на данный материал и количество требуемого бетона, совсем не трудно посчитать, сколько стоит залить фундамент под определенное сооружение.

Из вышеизложенного видно, что построить ленточный фундамент самостоятельно вполне реально и обойдется он в разы дешевле, чем если привлекать к этому делу наемные бригады или специальные организации.
