Устройство свайно-ростверкового фундамента. Гидроизоляция свайно ростверкового фундамента


Свайно-ростверковый фундамент - "Правильный Фундамент" строительная компания

Свайно-ростверковый фундамент

Ростверки свайных фундаментов бывают различной формы. Например, под высотные дома в Казани часто по сваям заливают плиту. В данном случае эта плита и является ростверком. Фундамент в данном случае будет уже не плитным, а свайно-ростверковым фундаментом. Всё просто. Плита без свай — это плитный фундамент. Плита со сваями — уже свайно-ростверковый фундамент.

В малоэтажном строительстве необходимость в ростверке-плите отсутствует, поэтому сваи объединяются ленточным ростверком, повторяющим конфигурацию несущих стен. А такой фундамент часто называют свайно-ленточный фундамент. Именно со свайно-ростверковым фундаментом чаще всего мы имеем дело, начиная строить дом. Свайный фундамент с лентой-ростверком внешне очень трудно отличить от обычного ленточного фундамента. Свайно-ленточный фундамент также удобен для кладки стен, как и ленточный фундамент. И свайно-ленточный фундамент гораздо удобнее ленточного фундамента, когда дело доходит до прокладки коммуникаций.

Самый распространенный в Казани способ изготовления свай — буронабивной. Такие сваи называются буронабивными сваями. Они же являются и самыми дешевыми. При этом буронабивные сваи несут очень большую нагрузку.Такой фундамент еще называют буронабивной свайно-ростверковый фундамент.

Свайно ростверковый фундамент: плюсы.

Плюсы свайно-ростверкового фундамента заключаются в том, что для него нужно очень мало бетона. По сравнению с ленточным фундаментом для свайно-ростверкового фундамента нужно в несколько раз меньше бетона. Также несущая способность свайно-ростверкового фундамента как минимум такая же, как у ленточного фундамента, а в подавляющем большинстве случаев гораздо больше её. Еще плюс — гидроизоляция свайно-ростверкового фундамента гораздо проще.

Свайно-ростверковый фундамент: минусы.

Минусы свайно-ростверкового фундамента в том, что он более трудоемок. Гораздо проще выкопать экскаватором траншею за один день, а на следующий день залить в неё 100 кубометров бетона, сделав ленточный фундамент. На свайный фундамент с ростверком мы потратим 20 кубометров бетона, но будем делать его 10 дней. Однако, устройство свайно-ростверкового фундамента в итоге выйдет дешевле ленточного фундамента.

Свайно-ростверковый фундамент: цена.

Цена свайно-ростверкового фундамента будет равна или ниже стоимости аналогичного ленточного фундамента. Это достигается за счет экономии бетона. Правильный свайно-ростверковый фундамент требует в несколько раз меньше бетона. Поэтому стоимость свайно ростверкового фундамента ниже. Цену на свайно-ростверковый фундамент можно узнать здесь: Свайно-ростверковый фундамент цена под ключ.

Расчет свайно-ростверкового фундамента

Расчет свайно-ростверкового фундамента сводится к определению максимальных изгибающих моментов в ростверке. Для этого сначала делается расчет нагрузки. Затем, зная предельную допустимую величину прогиба ростверка для дома из заданного материала и нагрузку на погонный метр ростверка, инженер подбирает количество арматуры в ростверке и расстояние между сваями. Вообще это достаточно сложный процесс, и его с правильно может сделать только толковый инженер. Кстати, у нас как раз есть такой. Вообще гораздо проще заказать свайно-ростверковый фундамент под ключ, чем самостоятельно пытаться разобраться во всех этих вопросах.

Мелкозаглубленный свайно-ростверковый фундамент

Мелкозаглубленный свайно-ростверковый фундамент — немного неправильное выражение. Сваи такого фундамента всегда идут глубоко — на глубину промерзания грунта и иногда ниже. Заглубление ростверка зависит от перепада грунта на площадке строительства фундамента. Если перепад небольшой, то ростверк оказывается не так низко. Если перепад более 60 сантиметров, то в месте, где грунта было больше, верхняя поверхность ростверка окажется ниже уровня грунта.

Если заливать свайно-ростверковый фундамент правильно, ростверк не следует заглублять в землю без необходимости. Технология свайно-ростверкового фундамента такова, что чем меньше ростверк уйдет в землю, тем лучше.

Пол на свайно-ростверковом фундаменте

Пол на свайно-ростверковом фундаменте делается либо по грунту (пол по грунту на свайно-ростверковом фундаменте), либо по заводским пустотным плитам перекрытия.

Подробно про пол по грунту можно почитать здесь. Посмотрите, как непросто сделать правильный пол по грунту.

Плиты перекрытия однозначно лучше для пола на свайно-ростверковом фундаменте, так как Вы получаете техническое подполье и пол сделается за один день.



Рассмотрим свайно-ростверковый фундамент кирпичного дома

Свайно-ростверковый фундамент кирпичного дома Казань

Свайно-ростверковый фундамент для кирпичного дома почти такой же как свайно-ростверковый фундамент для дома из газобетона. Некоторые полагают, что для дома из газобетона можно сделать фундамент попроще и подешевле. Это не так.

Газобетон, в отличие от кирпича, склонен к растрескиванию. Стены дома из газобетона нельзя армировать металлической сеткой, как это делается в кирпичных стенах.

Поэтому правильный свайно-ростверковый фундамент под дом из газобетона должен быть более прочным и жёстким, чем свайно-ростверковый фундамент под дом из кирпича, чтобы не допустить появления трещин на стенах. Вязка арматуры свайно-ростверкового фундамента для дома из газобетона должна вестись чаще.

Заливка свайно-ростверкового фундамента ведется поэтапно. Сначала заливаются буронабивные сваи, а затем — ростверк. Так заливается правильный фундамент.

Арматура для свайно-ростверкового фундамента подойдет только металлическая.

xn-----6kcbbajrkwemshtlcefvv1dqx6oyat.xn--p1ai

Монолитный свайно ростверковый фундамент цена. Фундамент сваи. mstyle-fur.ru

Фундаменты Свайно-ростверковый фундамент

Свайно-ростверковый фундамент

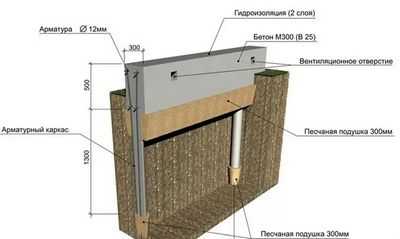

Свайно-ростверковый фундамент – это система свай, которые устанавливаются глубоко в грунт, ниже уровня промерзания, они связываются между собой металлическим, деревянным, либо бетонным ростверком, который придаёт необходимую жёсткость конструкции. Монтаж свай производится под местами, на которые происходит наибольшая нагрузка, такими как колонны и несущие стены дома. В зависимости от глубины промерзания грунта и расположения его несущего слоя, длина одной сваи может варьироваться от 1,5 до 3 метров. А от типа грунта и величины нагрузки зависит расстояние между сваями, которое может составлять от 1 до 1,5 метров.

Возведение свайно-ростверкового фундамента наиболее целесообразно на пучинистых или обладающих низкой несущей способностью грунтах. Данный фундамент больше всего подходит для достаточно лёгких строений, возведённых из газобетона или дерева (в т.ч. каркаса). Используемые в конструкции данного вида фундамента сваи, позволяют перенести весь вес конструкции на нижние слои почвы, которые имеют высокую несущую способность и не промерзают.

Строительство свайно-ростверкового фундамента

Для установки свайно-ростверкового фундамента производят бурение отверстий, которые затем обсаживают рубероидом, либо другими листовыми материалами, рассчитывая всё так, чтобы верхняя часть сваи была размещена выше уровня земли. Также допускается применение асбоцементной трубы в качестве обсадки. Затем внутрь отверстия устанавливают четыре нитки арматуры, которые связываются между собой, делается это так чтобы верхняя их часть выходила из сваи и при этом связывалась с ростверковой арматурой. После всего этого происходит заливка бетона в получившиеся отверстия.

По прошествии семи суток, после того как бетон наберёт более половины своей марочной прочности, происходит начало работ по выполнению ростверка. Прежде всего, производится сооружение опалубки, в которую закладывают пенополистирол или засыпают песок. Это нужно для того, чтобы поднять получившийся ростверк над уровнем земли и выровнять дно опалубки относительно верхней части свай.

Перед тем как начать армировать ростверк, производят гидроизоляцию верхней части свай относительно от него. Так как расположение свай и распределение нагрузок в ростверке является различным в каждом отдельном случае, расчёт армирования производится индивидуально. Арматуру, которая была предварительно выпущена из свай, связывают с арматурой ростверка. Затем, после того как ростверк наберёт более 50% своей марочной прочности, подсыпку из под него убирают, тем самым получая ростверк висящий на сваях над землёй. На грунт между сваями опираться ростверк не должен.

Преимущества свайно-ростверкового фундамента:

- Возможность заливки данного фундамента бетоном самостоятельного производства;

- Невысокая стоимость фундамента и небольшое количество требуемых для его возведения материалов;

- Подходит для слабонесущих и пучинистых грунтов.

Недостатки свайно-ростверкового фундамента:

- Невозможность строительства цокольного этажа или подвала;

- Невозможность применения свайно-ростверкового фундамента под тяжелые стены;

- Необходимо сложное проведение расчётов конструкции фундамента.

Цены на свайные фундаменты

Указаны цены за 1 сваю + материал + работы. В перечень работ по строительству свайного фундамента входит:

- Разметка осей фундаментных лент;

- Земляные работы в отвал;

- Установка каркаса из арматуры;

- Укладка песчаной подушки с вибротрамбованием;

- Устройство вентиляционных отверстий;

- Укладка бетона с применением глубинного вибратора;

- Материал и работы по монтажу фундамента.

Расчет цены на ростверковый фундамент на сваях

До недавнего времени преимущественно возводились фундаменты четырех видов – свайные, столбчатые, плиточные и ленточные. Чаще всего основание закладывают на глубину промерзания почвы, здание будет стоять вполне надежно, но обходится это дорого. Примерно на 45 % от стоимости всех работ, заложенных в смету! Это и объясняет резкий рост популярности нового финского свайно-ростверкового фундамента, особенно с несъемной опалубкой. Его цена получается в районе 10-25 % общей сметы на постройку. Он идеален для участков с неровной поверхностью, на склонах, и на неустойчивом грунте.

Стоимость фундамента на сваях с ростверком

Цена одного погонного метра основания под ключ из свай формируется исходя из:

  • количества столбов и частоты их расположения;
  • качества, длины и диаметра опор;
  • типа материала для ростверка и его расхода;
  • расценок на монтаж.

Технологически работы по обустройству фундамента не сложные, а затраты минимальные. В основном это закупка стройматериалов, например арматуры, цемента, гравия, песка, досок или готовой опалубки, аренда спецтехники. В целом, цена на такой фундамент в разы меньше, чем на другие виды оснований.

В стоимость возведения свайно-ростверкового основания включаются:

  • разметочные и земляные работы;
  • установка опалубочных конструкций;
  • бурение и закладка свай;
  • укладка гидроизоляционного слоя;
  • сварка арматурного каркаса;
  • обустройство песчаной подушки и ее вибротрамбование;
  • монтаж вентиляционных каналов;
  • заливка и утрамбовка бетона глубинным вибратором;
  • стройматериалы и работы по монтажу фундамента.

Дополнительно можно заказывать:

  • использование арматуры большего диаметра;
  • трубы асбестоцементные для обсадки свай;
  • увеличение глубины закладки столбов;
  • изменение размеров ростверка;
  • применение цемента более высокой марки;
  • уменьшение расстояния между сваями.

Как правильно сэкономить без ущерба качеству

Существует два варианта сокращения расходов при строительстве: на наемной рабочей силе или стройматериалах.

Имея некие навыки и силы, собственную бетономешалку, ручной бур и большое желание осилить строительство вполне реально и самостоятельно, что довольно просто и дешево. Судя по отзывам владельцев домов на свайном основании все работы можно осуществить вполне экономно собственноручно, если скрупулезно спланировать и провести подготовительные мероприятия. Правильно заложив такой фундамент, он вам прослужит и 100 лет.

Расход строительных материалов можно уменьшить, используя схему с определенным шагом закладки свай с глубиной до 2 метров и расстоянием 3 м. Под ростверком обустраивают песчаную подушку. Также делая оптовые закупки, получается экономия на расценках для больших объемов.

Особенности конструкции из свай и ростверка

Свайный фундамент с ростверком – это конструкция из свай, углубленных на уровень промерзания почвы и связанных ростверком из металла, дерева, или бетона придающим прочность основанию. Опоры бывают готовые, для их забивания нужна спецтехника, и буронабивные, изготовить которые можно самостоятельно. Сваи монтируются в эпицентрах наибольших нагрузок, под колоннами и несущими стенами. В зависимости от конкретных условий заложение производят на 1,5-3 м с шагом от 1 до 1,5 м.

Целесообразность возведения основания из свай с ростверком возрастает на грунтах склонных к пучению и со слабой несущей способностью. Такой фундамент предпочтителен для дома из газобетона или дерева, то есть легких зданий. Подобное основание дает возможность передать всю тяжесть конструкции на более твердые и стабильные нижние слои грунта, которые не промерзают. Фундамент из свай с ростверком под кирпичный дом не предполагает дополнительных усилий, требуется лишь грамотный расчет.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

В условиях сложных грунтов и индивидуального жилищного строительства сегодня все чаще возводят ТИСЭ. Это разновидность свайного фундамента, где опора имеет усовершенствованную конструкцию, своеобразное техническое утолщение. Оно призвано повысить разрешенные нагрузки до 10-15 тонн на столб и противостоять пучению грунта при замерзании и вытеснению сваи.

Главным преимуществом возведения фундамента по ТИСЭ является то, что применяя всего лишь бур и опалубочную форму ТИСЭ не прибегая к помощи профессиональных каменщиков, зачастую, дорогих, можно соорудить основание для своего дома личными руками.

Детальнее ознакомиться с устройством свайно-ростверкового основания можно на следующей схеме.

Плюсы и минусы свайно-ростверкового фундамента

5 основных преимуществ:

  • Устойчивое и прочное основание один столб, которого выдерживает нагрузку до 10-15 тонн.
  • Применяется на подвижных и неустойчивых грунтах.
  • Дает возможность строить на склонах и участках с неоднородным рельефом.
  • Низкая себестоимость и экономия за счет меньшего расхода материалов.
  • Заливать ростверк можно бетоном приготовленным самостоятельно.
  • Нет технической возможности обустройства подвала или цоколя.
  • Не подходит для тяжелых стен.
  • Довольно сложные расчеты конструкций.

Свайный фундамент с ростверком

Фотографии

Свайный фундамент с ростверком – дешево и надежно

Свайный фундамент с ростверком – надежная и достаточно старая технология. Сначала этот способ применяли исключительно для промышленных зданий и военных объектов, а сегодня с успехом используют в дачном строительстве.

К преимуществам метода следует отнести низкую стоимость (гораздо дешевле, чем плитные или ленточные аналоги) и возможность строительства на косогорах, других участках со сложным ландшафтом, в местах с близким уровнем грунтовых вод. Фундамент изначально закладывается на глубину промерзания грунта, но при этом сохраняет ландшафт.

К недостаткам следует отнести необходимость соблюдения технологии строительства свайного фундамента с ростверком и выполнения правильных расчетов. Так, конструкция будет недостаточно прочной, если заложить слишком тонкую арматуру или не выполнить гидроизоляцию скважин.

Технология строительства свайного фундамента с ростверком

Различают строительство свайного фундамента с висячим и заглубленным ростверком. В первом случае ростверк как бы парит над землей, защищая конструкцию от вспучивания грунта. Во втором (это более распространенный способ) – ростверк заглубляют в почву на 200 мм.

Наша компания выполняет свайные фундаменты с монолитным ростверком под ключ.

Сначала выполняется разметка на участке. После того, как определены оси фундамента и места забивания свай, вырывается траншея глубиной 400 мм.

Следующий шаг – бурение скважин на глубину промерзания грунта. Для глинистого и заболоченного грунта применяются обсадные трубы, в остальных случаях достаточно рубашки из двойного слоя рубероида. В пробуренную скважину опускают каркас из арматуры и выполняется бетонирование. Часть выступающей арматуры необходима для последующего связывания с арматурой ростверка.

По дну траншеи насыпается песчаная подушка слоем 200 мм.

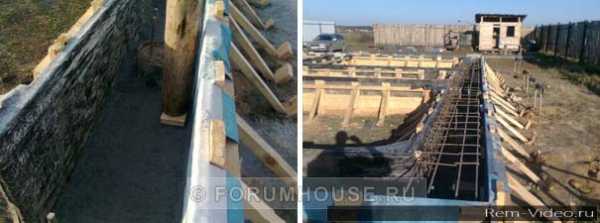

Следующий шаг – выполнение опалубки ростверка. По контуру ростверка укладывается несколько рядов арматуры, которая связывается между собой и выступающей частью прутьев, составляющих основу свай. После процедуры армирования приступают к бетонированию образовавшегося желоба.

Очень важно при строительстве свайного фундамента с ростверком угадать нужное количество воды. Лучше, если ее будет немного больше (лишняя жидкость просто выдавится наружу). При недостатке влаги бетон будет впитывать ее из грунта и шелушиться .

Несколько недель нужно выделить для схватывания раствора. Еще один важный аспект – следует прикрывать бетон в жаркую и солнечную погоду и не выполнять свайный фундамент с ростверком при низких температурах.

Наша компания обладает огромным опытом и строго придерживается принятых в строительстве стандартов. В нашем распоряжении – квалифицированный персонал и специальное оборудование, техника. Мы выполняем несколько типов стандартных свайных фундаментов с ростверком, в цену которых закладывается стоимость материалов и весь спектр необходимых работ. Можно варьировать параметры самого ростверка, толщину арматуры и глубину свай, заказать усиленную марку бетона.

Обращайтесь в нашу компанию, и ваш дом простоит долгие годы.

  • Водоснабжение дома
  • Бурение скважин
  • Обустройство скважины
  • Обустройство адаптером
  • Кессоны для скважины
  • Металлический кессон
  • Пластиковый кессон
  • Кессон Альта
  • Кессон БИО-С
  • Установка кессона
  • Оборудование для скважины
  • Водоснабжение из колодца
  • Электрические водонагреватели
  • Разводка труб в санузле
  • Очистка воды
  • Канализация
  • Септики энергонезависимые
  • Септик Росток
  • Септик Барс Био
  • Септик ДКС
  • Септик YES!
  • Септик ПЛАСТ
  • Септик КАРАТ
  • Схемы монтажа
  • Cептик ГЕРКУЛЕС
  • Септик Ground Master
  • Комплектующие для установки септиков
  • Станции энергозависимые
  • Станция ALTA BIO
  • Станция Барс-Аэро
  • Станция АСТРА
  • Станция Эко-Гранд
  • Септик Топас
  • Септик Биопурит
  • Септик Коло Веси
  • Накопительные емкости
  • Накопительные ёмкости Alta
  • Накопительная емкость БАРС-Н
  • Накопительная емкость Флотенк
  • Накопительная емкость Родлекс
  • Жироуловители под мойку
  • Промышленные жироуловители
  • Отопление
  • Строительство
  • Фундамент под дом
  • Мелкозаглубленный ленточный
  • Глубокий ленточный
  • Монолитная плита
  • Свайный с ростверком
  • Барьеры дорожные
  • Автоматические шлагбаумы
  • Автоматические раздвижные двери
  • Сварочные работы
  • Автоматизация вентиляции
  • Гидроизоляция фундамента и стен
  • Для дома и дачи
  • Погреб пластиковый
  • Погреб Тингард
  • Погреб Альта
  • Погреб Келлари
  • Погреб Барс
  • Уличная мебель
  • Мебель Brattan (Италия)
  • Мебель Yalta
  • Складная уличная мебель Holzhof
  • Бак для душа пластиковый
  • Душевые кабины
  • Детские песочницы
  • Туалетные кабины
  • Пластиковые сараи
  • Металлические сараи
  • Уличные купели с подогревом
  • Интересные статьи
  • Источники: http://ro-stroj.ru/vozvedenie-fundamentov/svajno-rostverkovyj-fundament, http://stroitel-list.ru/fundament/raschet-ceny-na-rostverkovyj-fundament-na-svayax.html, http://aquaf.ru/fundament-dlya-doma/svaynyy-fundament-s-rostverkom

    Комментариев пока нет!

    mstyle-fur.ru

    Правильный свайно ростверковый фундамент. Правильный фундамент. KakPravilno-Sdelat.ru

    » Правильный фундамент

    Свайно-ростверковый фундамент: как спроектировать и возвести надежную конструкцию

    Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня #8212; свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

    А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

    Содержание

    Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

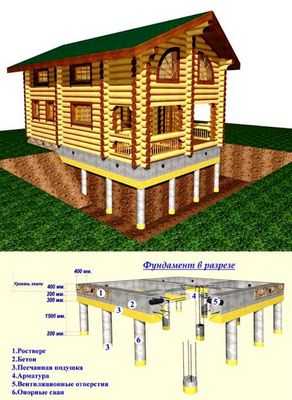

    Свайно-ростверковый фундамент в разрезе

    Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

    По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

    Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

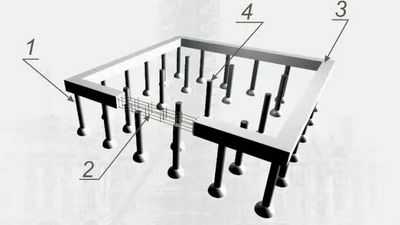

    Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

    • Одиночный – когда сваи находится каждая под своей опорой.
    • Ленточный – когда они равномерно расположены по всему периметру бани.
    • В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
    • Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
    • В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

    Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

    Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

    • Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
    • Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

    • Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.
    • Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

    Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

    • Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

    Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.

    Свайно-ростверковый фундамент под деревянный дом (делаем правильно)

    Строительство частного дома требует грамотного, профессионального подхода к устройству фундамента. Ведь именно он является одним из главных элементов всего строения.

    Экономия, необдуманное проектирование, использование неподходящих материалов может привести к появлению глобальных проблем, решить которые будет не просто. Поэтому свайно-ростверковый фундамент под деревянный дом должен отвечать всем необходимым требованиям и выполняться с соблюдением инструкции и правил.

    Для каких сооружений подходит?

    Обратите внимание на то, что свайно-ростверковый фундамент подходит исключительно для строительства легких конструкций. Это может быть дом из бруса, каркасно-щитовой и т.д. При этом такие строения могут иметь несколько этажей и временных сооружений. Например, такой фундамент подойдет для бани. дачи и т.д.

    Наиболее часто его укладывают тогда, когда по конкретным причинам делать основание из бетона нельзя. Что же касается грунта, то он может быть любым. Ограничением является лишь скалистая и каменистая почва.

    Для местности с высоким уровнем грунтовых вод он является лучшим решением. А вот на плотных грунтах свайно-ростверковый фундамент поможет вам сэкономить материал и деньги на работе. Как видите, устанавливать его можно даже на сложных рельефах, не боясь при этом нежелательных последствий.

    О чем нужно знать?

    Название фундамента полностью оправдывает свою конструкцию, так как она представляет собой сваи. Наиболее часто для данной цели применяют винтовые изделия, которые заглубляются либо полностью, либо частично по всей территории, на которой будет располагаться дом.

    Перед тем, как сделать выбор в пользу данного вида фундамента, учитывайте следующие нюансы:

    • Его можно залить бетоном. который вы изготовили самостоятельно;
    • Стоимость его невысока;
    • Материалов требуется совсем немного;
    • Идеально подходит для пучинистых грунтов ;
    • Выбрав такой фундамент, вы не сможете построить подвал или цокольный этаж;
    • Ни в коем случае не применяйте его для тяжелых стен.

    Расстояние в свайно-ростверковых фундаментах под деревянный дом во многом зависит от качества грунта. Как правило, оно составляет около двух сантиметров. Если же почва плохая, это расстояние рекомендуется сократить, увеличив при этом количество используемых свай. Изготавливают их из дерева, металла, железобетона и т.д.

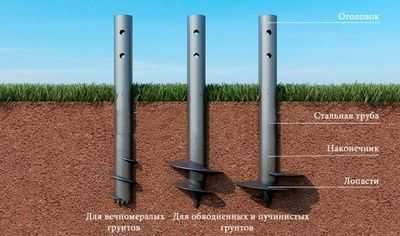

    Какие сваи приобрести?

    Многие люди интересуются вопросом, какие именно сваи приобрести для фундамента. Ответить однозначно на это вопрос невозможно, так как многое здесь зависит не только от материала, но и формы.

    Они бывают продольного и поперечного сечения. Большое значение при выборе имеет форма заглубления. Ведь каждая из свай должна пройти все слабые и рыхлые почвы и закрепиться в нижних слоях грунта. Важно учитывать и степень промерзания грунта.

    Правильно выбранные сваи обеспечивают конструкции устойчивость и равновесие, так как вся нагрузка распределяется по ним. Следует учитывать и тот факт, что расположить их можно в виде свайных лент, одиночных или кустов. Последний вариант рекомендуется для поддержания особо нагруженных участков домов.

    Важно! Установка ростверка добавляет дополнительные преимущества фундаменту. Благодаря ему существенно понижаются тепловые потери дома, контакт с грунтом сводится к минимуму, уменьшается уровень вибрации, что играет большую роль для домов, которые расположены возле магистрали или шоссе.

    Из чего состоит?

    Сваи и ростверк – вот из чего состоит данный фундамент. Каждый из элементов является незаменимым и играет свою роль в столь важном процессе. Итак, давайте же рассмотрим каждый из них в отдельности.

    Сваи – это железные или бетонные столбы, которые имеют сечение, которое может быть как круглым, так и прямоугольным. Именно на них передается вся масса строения. Поэтому они должны опираться на поверхность, имеющую плохую сжимаемость. Очень часто сваи армируют, что оказывает благоприятную роль на устойчивость строения.

    Ростверк – это монолит, выполнен из железобетона. Именно он связывает сваи, которые выступают из земли. Также он является основанием для строения стен и распределяет нагрузку между сваями.

    Недостатки и ошибки

    Главным недостатком такого фундамента является сложность обустройства цоколя. Все дело в том, что между ростверком и землей возникает пространство, что требует заполнения. При этом заполнять его полностью категорически нельзя, вы должны оставлять небольшие зазоры.

    Отдельное внимание нужно уделить наиболее распространенным ошибкам, к которым можно отнести:

    • Отсутствие хорошей связи между двумя главными элементами: ростверком и сваями;
    • Неправильно рассчитанная глубина заложений;
    • Неправильно рассчитана несущая способность;
    • Отсутствие воздушной полости под нижней частью.

    Эти ошибки могут проявиться не сразу, а через некоторое время. Но, как бы там ни было, устранять их нужно немедленно.Выполнив закладку правильно, данный вид фундамента прослужит вам около ста лет. Поэтому не стоит экономить на данной процедуре.

    Стоит ли обращаться за помощью?

    Свайно-ростверковый фундамент под деревянный дом требует специальных навыков для установки. Поэтому, если вы раньше не выполняли данную работу, лучше всего обратиться за помощью к специалистам. Ведь даже самые, казалось бы, незначительные ошибки могут привести к печальным последствиям.

    Современные фирмы, которые специализируются в данном вопросе, откроют перед вами ряд преимуществ, а именно:

    • Работа будет выполнена в максимально сжатые сроки;
    • Процесс будет проходить правильно, с соблюдением необходимых норм;
    • Вы сможете быть уверены, что работники профессионально справятся с поставленными целями;
    • Специалисты проанализируют грунт, примут во внимание особенность климата и подберут наиболее подходящие сваи;
    • Вы получите гарантии на проделанную работу.

    Рекомендуемое к просмотру видео:

    Немаловажным является и тот факт, что стоимость процедуры не настолько велика, как думают многие. Однако здесь не стоит гнаться за ценами, сделайте выбор в пользу качества.

    Расскажите об этой статье друзьям в соц. сетях!

    Как правильно выбрать и смонтировать свайно ростверковый фундамент? Полное описание технологии монтажа.

    Свайно ростверковый фундамент не часто используется при строительстве частного дома. Но бывают ситуации, что лучшим решением будет свайно ленточный фундамент. В основном такое решение применяется на заторфованных грунтах или при крутых склонах.

    Что из себя представляет свайно ростверковый фундамент?

    Свайно ростверковый фундамент состоит из двух элементов. сваи и ростверка. Сваи могут различаться по типу, конструктиву и т.д. Чаще всего используются набивные сваи с уширением на конце сваи из железобетона, под них бурится отверстие в земле, а затем устанавливается каркас и заливается бетоном. Но также могут использоваться сборные/готовые забивные сваи, которые будут забиваться в готовые отверстия на участке. Альтернативой могу быть еще винтовые сваи.

    Шаг и длина свай рассчитывается в зависимости от здания (а точнее нас интересует вес здания и нагрузки в нём) и геологических условий. Понятное дело, что сваи будут применяться там, где болотистая местность и высокий уровень грунтовых вод, но возможно не всё так плохо. Могут быть варианты расположения свай, при относительно хорошей геологии, что свая будут стоять только в углах.

    Стоит отметить, что самым эффективным решением по выбору сваи, стоит отдать свае с уширением на конце.

    Сваи стоит разделить по материалам:

    По способу монтажа:

    Ростверк

    Ростверк #8212; это конструкция, которая передает нагрузка на фундамент, через несущие конструкции ( стены, каркас) и распределяет ее равномерно по сваям. В зависимости от материала сваи, выбирается и материал ростверка. Используется в виде балок или плиты.

    Существую варианты монтажа:

    1. Монолитное #8212; жесткая заделка со сваями, единая конструкция
    2. Сборное #8212; менее жесткая конструкция.
    3. Сборно-монолитное.

    В чем преимущество сборного фундамента #8212; это скорость монтажа и качество отпускной конструкции.

    Преимущество монолитного #8212; это жесткость конструкции, единое ядро жесткости без каких-либо слабых мест в соединениях.

    Последовательность монтажа свайно ленточного фундамента

    Этап 1. Подготовительные работы. Провести инженерные изыскания, отдать дядьке проектировщику, чтобы определился с типом фундамента, количеством и длиной свай. Подбор ширины и высоты ростверка. Подбор арматуры (каркас) и марки бетона. Выдает планы с расположением свай и сопутствующие спецификации.

    Этап 2. Рассмотрим пример на монолитном свайно ростверковом фундаменте. Изначально делаем разбивку по сваям на местности. Соблюдаем диагонали, чтобы ростверк получился прямоугольным, а не параллелограммом. Параллельно начинаем варить каркасы под сваи и ростверк, согласно проекту.

    Этап 3. Начинаем бурить скважины под сваи, на конце делаем уширение в скважине. На конце скважины укладываем ЩПС (щебеночно-песчаная смесь) и уплотняем её. Начинаем укладывать каркасы в скважины. После завершения со сваями, начинаем собирать опалубку под ростверк.

    Этап 4. Тип опалубки может быть съемной или несъемная. Предлагаю выбирать несъемную, чтобы забыть про неё и она будет служить дополнительной защитой и теплоизоляцией для ростверка. Затем её можно обшить. В общем начинаем собирать опалубку и устанавливать каркасы для ростверка. Уделить особое внимание обвязке каркасов в местах, стыковки со сваями. Там должна быть анкерная арматура (строители называют их еще уточками).

    Этап 5. Ну и по завершению всех подготовительных работ, подходим к бетонированию. Конечно самый идеальный вариант, когда приезжает миксер и бетонирует всё за один раз. Рабочие конечно не забывают про уплотнение. И получится единая монолитная конструкция. Но если бетонируете своими силами, не забывайте про расположение технологических швов.

    • Советую залить одну сваю и половину ростверка до другой сваи (можно в 2-х направлениях) для технологического шва
    • Не забываем про защитный слой для арматуры
    • Ухаживать за бетоном, летнее время #8212; самое жаркое, влага испаряется, поливаем его периодически.

    Источники: http://stroy-banya.com/fundament/svajno-rostverkovyj-fundament.html, http://sdelai-fundament.ru/svajno-rostverkovyj-fundament-pod-derevyannyj-dom.html, http://structure.su/fundamenti/svajno-rostverkovyj-fundament

    Комментариев пока нет!

    www.kak-sdelatpravilno.ru

    Устройство свайно-ростверкового фундамента | Эксперт Ремонта, журнал о строительстве и ремонте

    Обычно свайно-ростверковый фундамент устраивают для нетяжелых конструкций: деревянных, каркасных домов или со стенами из газобетона. Сваи позволяют перенести вес постройки на более устойчивые и не промерзающие низкие слои грунта. Строительство свайно-ростверкового фундамента состоит из таких этапов:

    • Подготовительные работы (снимают верхний слой грунта с растениями, выполняют разметку осей здания и для каждой сваи, выносят и закрепляют в натуре осевые линии).
    • Бурение свай (дно скважины утрамбовывают, обычно – с добавлением гравия, и очищают от разрыхленного грунта).
    • Армирование свай (арматурные каркасы готовят до бурения).
    • Бетонирование свай (выполняют в один день с бурением из-за того, что грунт может осыпаться). После заливки бетона его вибрируют и укутывают пароизоляционным материалом.
    • Подготовка к устройству ростверков и армирование (выполняют через 3-4 дня, после затвердения бетона в сваях).
    • Монтаж опалубки.
    • Бетонирование ростверков (после заливки за бетоном ухаживают: накрывают рубероидом, после схватывания – поливают, чтобы бетон быстрее затвердел).Снятие опалубки (выполняют через 2-3 недели, когда бетон стал прочным).
      Последующие работы (гидроизоляцию фундамента, кирпичную кладку стен) можно делать сразу после распалубки, а не спустя год (чтобы фундамент отстоялся), как считают некоторые.   Участница форума «Дом и дача» Алёнка555 строила дом на глинистом грунте из керамзитобетона. По предварительным подсчетам, двухэтажное здание с четырехскатной кровлей и со всеми нагрузками должно весить около 350 тонн. Пирог стены состоял из цокольного сайдинга и минеральной ваты в качестве утеплителя. Сначала планировали использовать несъемную опалубку, впоследствии это решение изменили. Перекрытие первого этажа делалось сборно-монолитным, второго – из пенополистеролбетона по деревянным балкам. Общая площадь оснований свай составила 134 тысяч кв. см. Размеры ростверка: 10,6х10,6 м, сечение – 500х600 мм. Зазор из-за перепада высоты по земле составил от 150 до 250 мм. Сваи закладывались на глубину 3 м. Было использовано 34 сваи диаметром 350 мм с диаметром расширения к подошве 700 мм.   Расширенная «пята» увеличивает несущую способность сваи и позволяет в полтора-два раза уменьшить количество свай. Такой фундамент можно строить даже в сейсмоопасных районах и зонах вечной мерзлоты.   Сваи были усилены арматурой класса А400 диаметром 16 мм (4 прутка), которая немного заходила в расширения. Для ростверка использовали АIII с диаметром 14 мм (четыре – сверху и столько же – снизу). Сначала выполнили разметку с помощью деревянных кольев. Купили арматуру, сварили рамки из арматуры диаметром 10 мм и сделали арматурный каркас. Затем вызвали ямобур, который пробурил 34 ямы и сделал уширения основания свай.   Для уширения основания свай используется бур со съемным расширителем дна.   Из оцинкованного листа сделали обсадную трубу. Впоследствии оказалось, что можно было обойтись без этого (несущая способность одной сваи была бы выше), так как грунт был сухим (грунтовые воды пролегали на глубине 20 м). Сначала оцинкованную трубу обматывали рубероидом, но потом от этого пришлось отказаться, так как диаметр свай был пробурен меньше необходимого (вместо 400 мм – 350 мм). Сразу поставили опалубку. Затем залили 13 кубометров бетона. Для опалубки ростверка купили 5 кубов доски 40-ки и 20 кг саморезов. Через каждые полметра кувалдой вбивали вертикальные упоры на 20-30 см. К ним крепили доску сверху вниз. Чтобы защитить доску, ее оборачивали тентами от грузовиков. Их нарезали и строительным степлером прикрепили к опалубке. Затем по внутреннему периметру насыпали отсев и утрамбовали его в два слоя, поливая из лейки. Было использовано полтора КАМАЗа песка. Положили корытцем рубероид и степлером прикрепили его к доске опалубки. Связали армокаркас. В сваи заливали бетон М350 (штыковался), в ростверк – М300 с противоморозными добавками (вибрировался с шагом 0,5-1 м). Спустя несколько дней опалубку разобрали, а из-под ростверка достали песок.   По материалам участницы форума "Дом и Дача"

    Просмотров: 910

    Вернуться к разделу «Свайный, свайновинтовой и фундамент ростверк» 11 Августа 2013

    rem-video.ru
