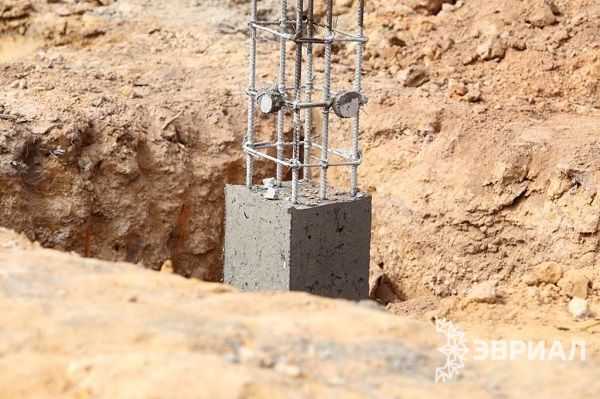

25. Какую конструкцию имеют отдельно стоящие фундаменты под колонны? Подколонник фундамента


Черт. 33. Положение нулевой линии сечения плитной части фундамента

Определим ширину раскрытия трещин acrc от непродолжительного действия всех нагрузок при моменте М0:

s = Rs M0 / Mpr = 365 • 0,643/0,64 = 367 МПа;

acrc = 1,0  1,0  1,0  367  20(3,5  100  0,0015) = 0,296 мм.

Найдем интерполяционное значение ширины раскрытия трещин от непродолжительного действия всех нагрузок при Мr2n = 0,509 MНм (черт. 34) :

acrc,cr = мм ,

тогда ширина продолжительного раскрытия трещин от действия длительных нагрузок определяется из условия

acrc,dl = ,

где l = 2,72 l = 1,58 ;

acrc,dl = 0,11 мм  acrc,dl = 0,2 мм ,

то есть при рекомендуемом СНиП 2.03.01-84 учете специфической работы малоармированных ( < 0,008) элементов ширина раскрытия трещин существенно уменьшается.

Черт. 34. Нахождение интерполяционного значения ширины раскрытия трещин

Принимаем арматуру подошвы фундамента Asl класса A-III: 1414 А-III (21,55 см2).

Аналогично выполняется проверка ширины раскрытия трещин по сечению 4-4.

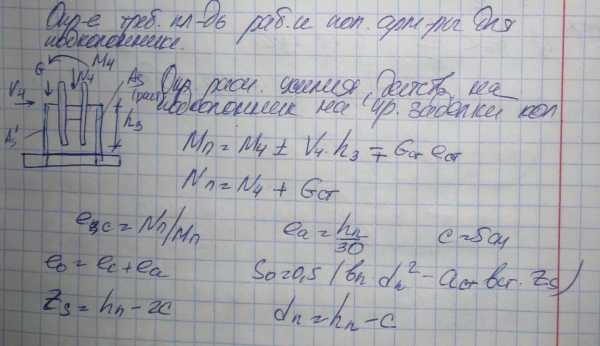

Расчет поперечного сечения подколонника подбор арматуры прямоугольного сечения

Определим действующие усилия в сечении по низу подколонника в уровне плитной части (сечение 1-1, черт. 20) по табл. 12. Высота подколонника hcf = 2,4  0,9 = 1,5 м.

Таблица 12

№ комбинаций расчетных сочетаний

N1, МН

Mx + Qx hcf , МНм

1

2,4

0,096 + 0,036  1,5 = 0,150

2

0,96

0,132 + 0,060  1,5 = 0,222

3

2,1

0,336 + 0,072  1,5 = 0,444

Принимаем армирование подколонника стержнями 12А-III с шагом 200 по периметру (5  12А-III, Аs = 5,65 см2).

Так как hcf/lcf = 1,5 : 0,9 = 1,67 < 6, то в соответствии с п. 2.39 коэффициент  принимается равным 1,0 и учет продольного изгиба не производится.

По комбинации 3 проверим сечение при внецентренном сжатии.

Определяем высоту сжатой зоны из формулы (37) СНиП 2.03.01-84:

х = = 0,38 м ,

сжатую арматуру в соответствии с п. 2.41 не учитываем.

 = x/h0= 0,38 / 0,85 = 0,45,

здесь h0 — рабочая высота сечения;

по формуле (25) СНиП 2.03.01-84 определяем значение R

R =  / [ 1 + sR (1   / 1,1) / sc,u] ;

 =   0,008Rb ;  = 0,85 ; Rb = 7,5  0,9 = 6,75 МПа ;

x(= 0,85  0,008  6.75 = 0,796 .

Так как sp и sp равны нулю (предварительное натяжение арматуры отсутствует), то sR = Rs  sp = 365 МПа; Ssc,u = 500 МПа при b2  1,0. Тогда R = 0,796/[ 1+365 (1  0,796/1,1) /500] = 0,66 >  = 0,45.

Следовательно, расчет должен быть произведен по формуле (36) СНиП 2.03.01-84 без учета сжатой арматуры (п. 2.41) :

NeRbbx (h0 0,5 x) .

Случайный начальный эксцентриситет esl = ecf/30 = 90/30 = 3 см; е = еsl + e0 +0,5 (h0 - a) = 0,03 + 0,444/2,1 + 0,5 (0,85  0,05) = 0,64 м;

Ne = 2,1  0,64 = 1,34 МНм .

Правая часть в формуле (36) СНиП 2.03.01-84 равна 6,75 • 0,9 • 0,38 x (0,85  0,5 • 0,38) = 1,52 МНм; Ne = 1,34 МНм < 1,52 МНм, то есть прямоугольное сечение подколонника удовлетворяет условию прочности.

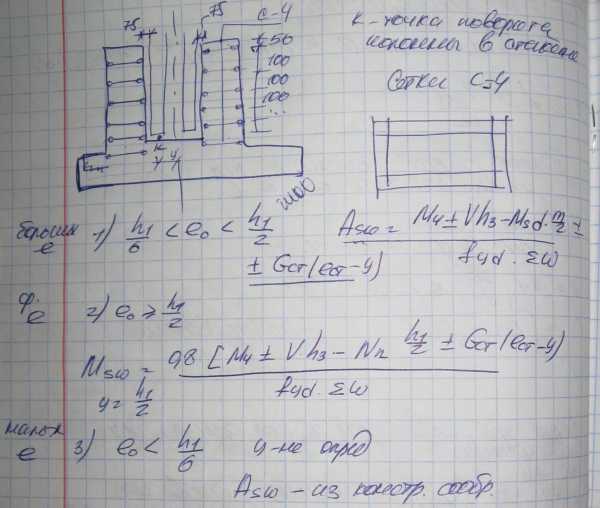

Подбор арматуры коробчатого сечения

Подбор арматуры коробчатого сечения подколонника производим как для изгибаемого элемента на условный изгибающий момент Мk, определяемый по формулам (58) или (59).

Для комбинации 3:

ex = 0,444/2,1 = 0,187 м; l/6 = 0,4/6 = 0,067 м; 0,5lс= 0,2 м.

Поскольку 0,067 < еx = 0,187 < 0,2, то момент Мk определяется по формуле (59):

Mkx =Мх + Qx dp- 0,7Nex =0,336 + 0,072 0,8 0,72,10,187 = = 0,12 MHм;

A0 = Mkx / b2 Rb b ho2 = 0,12/0,9 • 7,5 • 0,9 • 0,852 = 0,027,  = 0,986;

As = As = Mkx/Rs  h0 = 0,12 • 104/365 • 0,986 • 0,85 = 3,82 см2 < 5,65 см2,

то есть принятое сечение арматуры 512 А-III достаточно по прочности.

studfiles.net

25. Какую конструкцию имеют отдельно стоящие фундаменты под колонны?

Отдельно стоящие фундаменты (см.рис.Ф.9.12,л,м) устраивают под колонны из монолитного железобетона, включая плитную часть ступенчатой формы и подколонник. Монолитные фундаменты выполняются как одно целое с колоннами. При этом арматура колонн соединяется с арматурой фундамента (рис.Ф.9.19). Сопряжение сборных колонн с фундаментом осуществляется с помощью стакана, а металлических колонн при помощи анкерных болтов.

Рис.Ф.9.19. Соединение колонн с фундаментом: а - монолитное; б - со стальной колонной; 1 - арматура; 2 - анкерные болты

Высота ступеней принимается кратной 150 мм. Первая ступень должна быть не менее 300 мм. Ширина ступеней определяется из условия продавливания.

В песчаных грунтах под монолитными фундаментами обязательно устраивается монолитная подготовка толщиной 150 мм из бетона марки не ниже М.50. В глинистых грунтах подготовку можно не устраивать, но необходимо увеличить защитный слой бетона до 80 мм.

Отдельные фундаменты могут быть сборными, состоящими из одного или нескольких элементов (см.рис.9.12,м).

26. Какую конструкцию имеют щелевые фундаменты?

Щелевые фундаменты (рис.Ф.9.20) представляют собой тонкие стенки толщиной от 10 до 20 см, устраиваемые путем прорезки грунта и заполнения щели бетоном с полным или частичным армированием. Подколонник опирается непосредственно на бетонные пластины и выполняется в монолитном варианте. Преимущество щелевого фундамента в том, что нагрузка на основание передается не только торцом, но и боковой поверхностью. Однако щелевые фундаменты можно устраивать только в глинистых грунтах.

Рис.Ф.9.20. Ленточный многощелевой фундамент: 1 - поверхность грунта; 2 - распределительная плита; 3 - надземная стена; 4 - бетонные пластины; 5 - перекрытие; 6 - пол подвала

При разработке щели барой часть грунта остается на ее дне и зачистку приходится делать вручную, что снижает технологичность устройства подобных фундаментов.

27-28. Какую конструкцию имеют фундаменты, устраиваемые в вытрамбованных котлованах?

Фундаменты в вытрамбованных котлованах (рис.Ф.9.21) устраивают с помощью конической или трапецеидальной трамбовки путем ее сбрасывания с высоты 4-6 м до образования полости в грунте, которая заполняется бетоном. Преимущество подобного фундамента в том, что при вытрамбовании грунта вокруг котлована образуется зона с большей плотностью, чем плотность естественного грунта. В результате не только увеличивается несущая способность фундамента, но и частично устраняются просадочные свойства лессовых грунтов.

Рис.Ф.9.21. Фундаменты в вытрамбованных котлованах: а - столбчатый без уширения; б - с уширенным основанием: 1 - стакан для установки колонны; 2 - фундамент; 3 - уплотненная зона грунта; 4 - втрамбованный жесткий материал (грунт)

Несущую способность фундамента можно увеличить, если выполнить устройство уширенной зоны втрамбованием в грунт щебня.

Применение фундаментов в вытрамбованных котлованах дает наибольший эффект при степени влажности Sr0,75 и удельном весе не более 16 кН/м3.

29. Как устраиваются фундаменты в виде сплошных железобетонных плит?

Фундаменты в виде сплошных железобетонных плит (см. рис.Ф.9.12,н,о,п) устраиваются под всем зданием или сооружением и представляют собой плоскую, ребристую или коробчатую плиты (рис.Ф.9.22). В плане эти фундаменты имеют прямоугольное, круглое или кольцевое очертания.

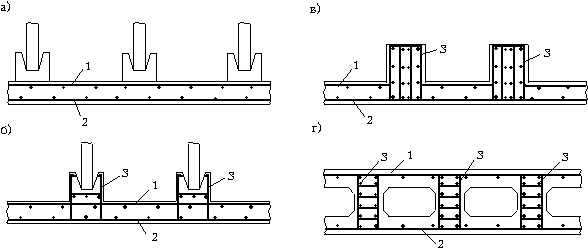

Рис.Ф.9.22. Плитные фундаменты: а - со сборными стаканами; б - с монолитными стаканами;в - ребристая плита; г - плита коробчатого сечения: 1 - верхняя рабочая сетка; 2 - нижняя рабочая сетка;3 - вертикальная арматура

В отличие от рассмотренных ранее, сплошные фундаменты обладают способностью изгибаться под действием внешних нагрузок. Поэтому сплошные фундаменты армируются как в нижней, так и в верхней зонах сечения (рис.Ф.9.22). Армирование выполняется плоскими сварными сетками или отдельными стержнями, которые укладываются на поддерживающие каркасы.

Данный тип фундаментов имеет наибольшее преимущество при слабых грунтах, так как эти фундаменты нечувствительны к неравномерным осадкам.

studfiles.net

Большая Энциклопедия Нефти и Газа, статья, страница 3

Подколонник

Cтраница 3

Фундаменты под колонны и подколонни-ки делают из бетона марки 200, армированного стальными сетками. На фундамент могут опираться одна, две или четыре колонны. На рис. IV.11 показана схема соединения двухветвевой колонны 1 через подколонник 2 с фундаментом 3, заглубленным на 6 м от нулевой отметки пола. Заглубление верхнего торца подколонника должно быть не более 0 15 м от уровня пола.  [32]

Для таких зданий фундаменты, устанавливаемые в котлованы, состоят из фундаментных плит и подколонников стаканного типа. Сопряжение подколенника с плитой должно обеспечивать воспринятие горизонтальных усилий, возникающих в процессе подъема плиты перекрытия. С этой целью в фундаментной плите предусматривают гнездо для подколонни-ка, увеличивают глубину заделки колонны и соединяют подколонник с плитой сваркой закладных элементов.  [33]

При отдельно стоящих фундаментах стены опираются на фундаментные балки. Верх фундаментов размещается на 150 мм ниже отметки чистого пола, что исключает возможность опирания фундаментных балок на верхние обрезы фундаментов. Поэтому их опирают на бетонные столбики, а при панельных стенах - с помощью арматурных выпусков - непосредственно на верх подколонников фундаментов. При глубоком заложении фундамента ( более 4 2 м) вместо подколонников целесообразно применять удлиненные колонны. В этом случае в нижних частях колонны предусматривают консоли для опирания фундаментных балок.  [35]

В плановое проектное положение короба устанавливают по отвесам, опускаемым с проволок, фиксирующих строительные оси. Окончательно установленные короба прочно закрепляют. Подколонник бетонируют не до проектной отметки, а несколько ниже с расчетом в последующем, подливая бетонную смесь, довести поверхность фундамента до проектной отметки. Если же поверхность фундамента окажется с заниженной отметкой, то при установке колонны на фундамент под ее башмак может быть подложена соответствующей толщины металлическая подкладка.  [36]

Фундаменты под колонны и подколонни-ки делают из бетона марки 200, армированного стальными сетками. На фундамент могут опираться одна, две или четыре колонны. На рис. IV.11 показана схема соединения двухветвевой колонны 1 через подколонник 2 с фундаментом 3, заглубленным на 6 м от нулевой отметки пола. Заглубление верхнего торца подколонника должно быть не более 0 15 м от уровня пола.  [37]

При отдельно стоящих фундаментах стены опираются на фундаментные балки. Верх фундаментов размещается на 150 мм ниже отметки чистого пола, что исключает возможность опирания фундаментных балок на верхние обрезы фундаментов. Поэтому их опирают на бетонные столбики, а при панельных стенах - с помощью арматурных выпусков - непосредственно на верх подколонников фундаментов. При глубоком заложении фундамента ( более 4 2 м) вместо подколонников целесообразно применять удлиненные колонны. В этом случае в нижних частях колонны предусматривают консоли для опирания фундаментных балок.  [38]

Страницы:      1    2    3

www.ngpedia.ru

Тема: Фундаменты мелкого заложения.





1.Виды ФМЗ по материалам:

Различают:

· Деревянные – небольшая прочность, гниение.

· Каменная кладка из естественных и искусственных камней, бута и бутобетона.

· Бетонные фундаменты: монолитные и сборные.

· Железобетонные фундаменты: бетон + арматура.



2.Виды ФМЗ по конструкции:



· Отдельно стоящие (столбчатые)

·



Ленточные фундаменты

· Перекрестно-ленточный

·



Фундамент плитный, монолитный. Устраивается, как правило, под жесткие сооружения, при помощи такого фунд-та устраняются неравномерные просадки.



Массивный фун-т – он устраивается под все здание (башни, дымовые трубы, градирни).





Отдельно стоящие фун-ты(столбчатые)





II.Под стены:

· Стаканного типа

· Сборные столбчатые фун-ты.

· Монолитный столбчатый фун-т.



Наиболее распространенный тип – под стойки каркасных зданий. Различают стойки каркаса:

· Монолитные ж/б

· Сборные ж/б – ф-т стаканного типа

· металлические колонны из прокатной стали.



По конструкции наиболее распространенны фун-ты стаканного типа:

Под одноветьевую

-под двухветьвевую



2.-одноступенчатый

- многоступенчатый

3.- с высоким стаканом

- с низким стаканом

4.–монолитный

-сборный

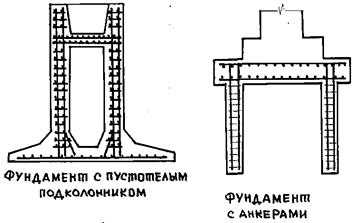

5.фун-ты с пустотелыми подколонниками («+» легкие, «-» изготовление возможно только в заводских условиях, проблема транспортировки )

6.Фун-ты с анкерами



7.Буро-бетонный фун-т

8.Щелевой фун-т – используется метод «стена в грунте»





Особенности конструирования столбчатых фун-в.



Плитную часть такого фун-та рекомендуется делать высотой не более 3-х ступеней.

Основные размеры фун-ов:

hf – высота, расстояние от обреза фун-та до его подошвы (1500…12000мм, кратность = 300мм)

h – высота плитной части(300…1800 мм, кратность = 150мм)

hsf – высота подколонника, зависит от высоты фундамента и определяется как hf -h

bcf – высота подколонника(900…2400мм, кратность 300мм)

lc –длина подколоника (900…3600,кратность 300мм)

b – ширина плитной части фун-та (1500…6000мм)

l - длина фун-та(1500…8400мм, кратность 300мм)

h2, h3, h4 – высота ступеней(300…600мм, кратность 150мм)

c1,c2,c3 - ширина ступеней (в зависимости от ширины фундамента)



глубина стакана hg не < ширины колонны.



Под столбчатые фундаменты устанавливают подготовку, min толщина = 100мм.

Материалы:

- Песчаная подготовка – устраивается под сборные фун-ты в твердых, полутвердых и тугопластичных грунтах

- Щебёночная – устраивается в тех же случаях, что и песчаная, а также на песочном основании.

- Бетонная – из слабого (тощего) бетона. Устраивается под монолитные фун-ты в любых грунтах, под сборные фундаменты в связанных грунтах мягкопластичной и текучей консистенции.

Тело фун-та выполняется из бетона класса:

- Монолитный В15…В25

- Сборный В20…В35



Гидроизоляция выполняется обмазкой внешних вертикальных поверхностей фун-та (битумом).



Ленточные фундаменты.

Могут быть следующих видов по материалам:

- Монолитные

- Сборно-монолитные

- Сборные

Обязательна горизонтальная гидроизоляция наружных стен сооружений от замачивания атмосферными осадками, не < чем на 12-15 см от асфальтовой отмостки и на 12 –15 см ниже уровня пола 1-го этажа.



Бывают только из фундаментных блоков, для сооружений с малой нагрузкой на фун-т.



Фундаментные подушки:

a) Прямоугольные Рисунок 34

b) трапециевидные Рисунок 35

c) с вырезами Рисунок 36

d) с ребрами жесткости Рисунок 37

e)

пустотелые Рисунок 38


Обозначения: ФП 6.24

Фундаментные блоки:

a) ФБС (фундаментный блок сплошного сечения) h= 580, 280; l=2380, 1180, 880; b= 300, 400, 500, 600 рисунок 39

b) ФБВ (фундаментный блок с вырезом) рисунок 40

c) ФБП (фундаментный блок пустотелый). Такие блоки комбинируют с ФБС для передачи нагрузки на подушку сплошным сечением.

рисунок 41



Особенности конструирования ленточных фундаментов.

1. Следует обратить внимание на то чтобы была обеспечена перевязка слоев ФБ как в рядах, так и углах.

2. Технологические отверстия для проведения коммуникаций необходимо устраивать только в фундаменте.

3. Исключить резкий перепад стен подвальной и бес подвальной части здания.

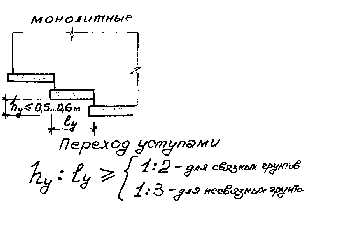

Конструктивно рекомендуют: -hуст < 600 мм

- hуст/ Lуст = 1:2 для связанных грунтов, 1:3 для несвязанных грунтов.

Под ленточный фун-т устраивается подготовка:

- Песчаная – устраивается под сборные фун-ты в твердых, полутвердых и тугопластичных грунтах

- Щебёночная – устраивается в тех же случаях, что и песчаная, а также на песочном основании.

- Бетонная – из слабого (тощего) бетона. Устраивается под монолитные фун-ты в любых грунтах, под сборные фундаменты в связанных грунтах мягкопластичной и текучей консистенции.



Бетон: -для сборных фундаментов Б20…Б35

-для монолитных Б15…Б25



Гидроизоляция:

Рисунок 44

Если уровень грунтовых вод выше уровня пола подвала Рисунок 45





Плитные фундаменты.

Рекомендуется устанавливать под все здание, особенно для зданий и сооружений абсолютно жестких, которые имеют большую высоту и малое сечение в плане.



Конструкции плитных фундаментов:

· Монолитная плита со сборными подколонниками

· Монолитная ж/б плита с монолитными подколонниками

· Монолитная ребристая плита , ребра м.б. взаимопересекающиеся

· Монолитная плита коробчатого сечения. Пустоты могут использоваться как для пропуска коммуникаций, так как подвальное помещение.



Армирование: сетками, пространственными каркасами или стержневой арматурой. Арматура класса А-III

Бетон: Б15…Б25







infopedia.su

Железобетонные подколонники – что собой представляют данные конструкции и где применяются

Что представляют собой железобетонные подколонники?

Железобетонные подколонники – это элементы системы фундамента, которые используются для распределения нагрузки в унифицированных каркасных конструкциях. Как правило, такие подколонники используются в сочетании с колоннами, размеры сечения которых составляют 400х400 мм. Железобетонный подколонник представляет собой изделие стаканного типа: благодаря ему стойка колонны получает опору в виде монолитного основания. Цена фундамента с подколонниками зависит от площади основания и рассчитывается в соответствии с архитектурным проектом. Загляните в наш каталог и ознакомьтесь с вариантами конструкций, по которым наши специалисты делали расчет стоимости фундаментной части.

Сфера применения

Железобетонные подколонники применяются в строительстве различных сооружений для устройства фундаментов глубокого заложения. Основания глубокого заложения определяются в зависимости от типа грунта, а также при наличии подвалов под зданием.

Для того чтобы сэкономить на расходах бетона и ускорить сроки возведения целесообразно в монолитную часть фундамента устанавливать подколонники. Данные конструкции могут выполняться в двух вариантах: рамные двухветвевые и в виде ствола двутаврового сечения с оголовком под установку стальной колонны.

Оголовки оснащены закладными болтами для крепления основания колонны. Железобетонные двухветвевые подколонники при жестком сопряжении с оголовком обеспечивают передачу нагрузок от стальной колонны на стойку рамы. Такой тип используется для зданий без подвальных углублений.

Для зданий с подвальными помещениями расстояние между стойками увеличивается, а оголовок опирается на сечение стоек, образуя с ними шарнирное соединение.

В зависимости от архитектурных особенностей подобрать тот или иной тип конструкций можно в каталоге железобетонных подколонников. Или же лучше заказать установку фундамента на основе сборного железобетонного подколонника, а также монтаж модульных зданий из сэндвич панелей у компании «Эвриал». Специалисты проведут работы под ключ в максимально короткие сроки

avrial.ru

39. Расчет подколонника внецентренно нагруженного фундамента (определение площади вертикальной и поперечной арматуры).

Определение требуемой площади рабочей и поперечной арматуры для подколонника.

Определяем расчетные усилия, действующие на подколонник на уровне заделки колонны.

40. Определение требуемой площади арматуры для подошвы фундамента.

Отошение ширины к длине фундамента: bf/lf=0.8 bf, lf кратны 30 см

Давление грунта под подошвой фундамента;

(проверка Pmin>0 Pmax≤1,2Rгр )

Определяем величину моментов, действующих на фундамент:

M1= 1/8 * Pmax (lf- hплиты)* bf

M2= 1/8 * Pср (bf- hплиты)* lf

Далее определяемтребуемую площадь арматуры

Продольная арматура:

As= M1/(fyd*η*d)

Поперечная арматура

As= M2/(fyd*η*d)

41. Расчет фундамента на продавливание.

Критическая площадь: Аcrt=π*(1.5*d)2+6*hпк*d+ hпк2

Продавливающая сила:

Vsd=(af2-Acrt)*p

42. Виды потерь в преднапряженных элементах.

При расчете предварительно напряженных конструкций следует учитывать снижение предварительных напряжений вследствие потерь предварительного напряжения до передачи усилий натяжения на бетон (первые потери) и после передачи усилия натяжения на бетон (вторые потери).

По СНиП следует учитывать следующие потери:

При натяжении арматуры на упоры

а) первые потери — от деформации анкеров, тре­ния арматуры об огибающие приспособления, от релаксации напряжений в арматуре, температурного перепада, деформации форм (при натяжении арма­туры на формы), от быстронатекающей ползучести бетона;

б) вторые потери — от усадки и ползучести бе­тона.

При натяжении арматуры на бетон:

в) первые потери — от деформации анкеров, трения арматуры о стенки каналов или поверхность бетона конструкции;

г) вторые потери — от релаксации напряжений в арматуре, усадки и ползучести бетона, смятия бето­на под витками арматуры, деформации стыков между блоками (для конструкций, состоящих из бло­ков).

Потери предварительного напряжения арматуры следует определять по табл., при этом суммарную величину потерь при проектировании конструкций необходимо принимать не менее 100 МПа.

При расчете самонапряженных элементов учиты­ваются только потери предварительного напряжения от усадки и ползучести бетона в зависимости от марки бетона по самонапряжению и влажности среды. Для самонапряженных конструкций, эксплуатируемых в условиях избытка влаги, потери от усадки не учитываются.

  1. Релаксация напряжений арматуры:

при механическом способе натяжения арматуры:

ΔPir=(0.22 Ϭ0max/fpk-0.1) Ϭ0max*Ap

при электротермическом и электротермомеханическом способах натяжения арматуры:

2. Температурный перепад (разность температур натянутой арматуры в зоне нагрева и устройства, воспринимающего усилие натяжения при прогреве бетона)

3. Деформации анкеров, расположенных у натяжных устройств

ΔPa=Δl/l*Es*Ap.

4.Трение арматуры:

а) о стенки каналов или о поверхность бетона конструкций

б) об огибающие приспособления

5. Деформация стальной формы при изготовлении предварительно напряженных железобетонных конструкций

ΔPc=αp*Pp(1+Zср2*Ac/Ic)*Poc.

6. Быстронатекающая ползучесть для бетона:

7. Релаксация напряжений арматуры:

а) проволочной

б) стержневой

8. Усадка бетона

9. Ползучесть бетона

10. Смятие бетона под витками спиральной или кольцевой арматуры (при диаметре конструкции до 3 м)

11. Деформация обжатия стыков между блоками (для конструкций, состоящих из блоков
