Монтаж сборного ленточного фундамента из блоков ФБС. Ремонт фундамента из блоков фбс технология

$adsense1

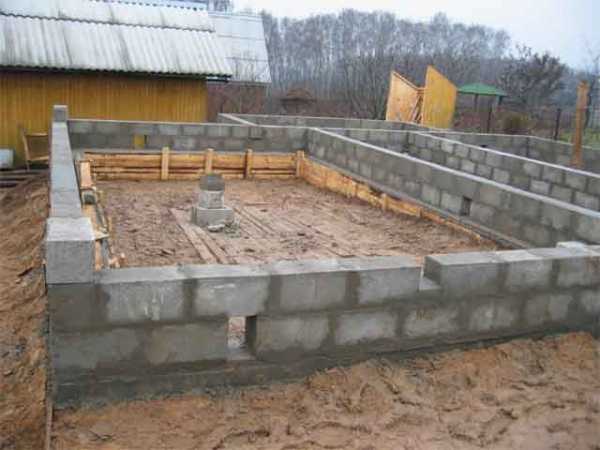

Фундамент из блоков фбс

Для того чтобы построить сборный фундамент, необходим строительный материал, который называется стеновой фундаментный блок (сокращенно ФБС-блок). В процессе возведения фундамента из этого материала, большое значение имеет технология кладки, поэтому чтобы понять, как сделать фундамент из блоков ФБС в первую очередь следует ознакомиться с характеристиками изделия и особенностями его использования.

Фундаментный блок изготавливают на заводах железобетонных изделий, где он приобретает все свои положительные качества, которые необходимы для возведения прочного фундамента. Фундаментные блоки (ФБС) – изготавливаются из тяжелого бетона, армируются монтажной арматурой. Невысокая стоимость является одним из главных достоинств фундаментного блока, но это не единственная причина его широкого применения и популярности. Благодаря тому, что прогресс не стоит на месте, и заводы имеют возможность выпускать фундаментные блоки в больших количествах, это делает его доступным для многих. Все это приводит к тому, что на сегодняшний день большинство потребителей для строительства используют фундамент из блоков ФБС.

строительство фундамента из ФСБ блоков

Преимущества использования для строительства ФСБ блоков

Прочный фундамент — это гарантия долговечности использования постройки. Очень важно из чего изготовляется материал, который в дальнейшем будет использоваться для строительства дома. Следует отметить, что ФСБ блоки обладают высокими характеристиками, благодаря чему любая постройка из этого материала будет обладать хорошими показателями прочности и долговечности.

Основными достоинствами этого изделия являются:

морозоустойчивость материала;огромный ассортимент форм;выносливость к агрессивной среде;приемлемая, доступная стоимость.В раствор для производства таких блоков добавляются морозоустойчивые специальные присадки, а это, в свою очередь, дает возможность строить фундамент, в зонах, где очень холодный и жесткий климат и наблюдаются постоянные колебания температуры.

Фундаментные блоки 200х200х400

В настоящее время заводы по производству блоков ФСБ предлагают своим потенциальным покупателям огромный ассортимент фундаментных блоков, которые различаются между собой по таким параметрам:

по конфигурации, то есть виду и форме;размеры блоков ФБС для фундамента;производственной структуре и так далее;по предназначению.Благодаря этому у потребителя есть выбор, какой из представленных материалов подойдет именно для его строительства. Для того, чтобы начать возведение фундамента следует проделать ряд подготовительных работ: составить проект будущего жилища, очистить и подготовить участок, выделить место для сохранения строительных инструментов и материалов. Фундамент из блоков фбс, пошаговая инструкция поможет правильно выполнить работы.

размеры блоков фбс для фундамента

Шаг 1 – Подготовка участка

Устройство фундамента из блоков фбс предполагает предварительную подготовку участка под застройку. Проект здания – это начальная точка любого строительного процесса. Проект составляется в соответствии с архитектурными решениями. Этап подготовки основания является началом построения фундамента. Для начала при помощи капроновой нитки на участке делается разметка планировки дома. Пользуясь новейшим оборудованием — лазером (можно не тратиться на его приобретение, а воспользоваться арендой), если такого нет, можно использовать отвесы. На поверхность земли нужно перенести точки пересечения главных составляющих фундамента. Чтобы зафиксировать исходные точки необходимо использовать металлические штыри из стальной арматуры.

Прежде чем сделать фундамент из блоков фбс, как укладывать блоки нужно разобраться в первую очередь. Для того чтобы блоки ложились друг на друга беспрепятственно и ровно, необходимо вырыть ров по всему периметру будущего жилища. В нем следует сделать подушку из песка и подкладки из уплотненного щебня. Толщина слоев должна составлять не меньше чем 5 — 10 см. Заключительный песочный слой тщательно увлажняется водой и уплотняется. Длина и ширина подкладки пропорциональна, объему приобретенных блоков.

схема фундамента из блоков ФБС

Важный момент: в теплое время года советуют специалисты строительство ленточного фундамента из блоков ФСБ. Так как проще провести разметку без геометрических погрешностей на сухой почве. Если же земля будет намочена дождем, необходимо будет ожидать ее полного высыхания, а уж потом приступать к работе.

Шаг 2 – Укладка блоков

С угловых элементов начинают установку ФСБ блоков в предварительно вырытые рвы. Также устанавливаются блоки – маяки, от точности которых, зависит достоверность документации проекта и единство всех структур фундамента и всего строения, в общем. Нивелиром все время проверяют безупречную вертикальность и горизонтальность конструкции, когда выставят угловые блоки.

Во время того, как закладываются начальные элементы, выполняется подготовка цементного раствора. При этом следует помнить, что смесь должна получиться не сильно густой.

устройство фундамента из блоков фбс с гидроизоляцией

Важный момент: цемент для приготовления раствора должен быть сертифицированным и высококачественным. Просеивается и песок. Нельзя разбавлять готовую цементную смесь водой, иначе можно испортить этим кладку фундамента. Для улучшения раствора профессиональные мастера рекомендуют добавить особые присадки, которые будут повышать пластичность и гибкость раствора. За счет этого увеличивается и срок эксплуатации постройки.

Отклонение должны быть с наименьшими погрешностями при монтаже фундаментных блоков. Именно такая кладка придаст фундаменту прочности и целостности, по технологии она очень напоминает обычную кладку кирпича.

Для того чтобы конструкция была прочной необходимо уложить монтажную сетку, сечение которой составляет 5 на 5 см в кладочные швы. Слой рубероида или битумной мастики укладывается в первый слой кладки. Это делается для того, чтобы повысить гидроизоляцию будущей конструкции.

Гидроизоляция фундамента из блоков фбс

Важный момент: от того насколько точно и аккуратно будут заполнены швы кладки, зависит в дальнейшем, какого качества будет постройка. От параметров фундаментных изделий, а также от их веса, непосредственно зависит, какой толщины будет цементный слой. Обычно фундаментный слой кладется примерно в 1 – 1,5 см. Чтоб не перегружать первый ряд кладки постройки, не стоить строить в высоту более 5 фундаментных блоков.

Шаг 3 — Финишный этап и дополнительные наставления к выполнению работы.

Для того чтобы в дальнейшем в постройку можно было провести различные инженерные коммуникации, в процессе работы необходимо сделать особые технологические отверстия. Это делается для того, чтобы строение соответствовало всем эксплуатационным нормам, в которых указывается, что водопровод, канализация и все другие сети, должны заводиться в дом под землей. Именно в выкопанные траншеи и закладываются все коммуникации, это предотвратит замерзание и разрывания труб при перепадах температуры в холодный сезон.

Финальным этапом работы является подготовка надежной и качественной дренажной системы, которая поможет защитить территорию от избыточной влаги. Необходимо провести и гидроизоляцию фундамента она надежно будет защищать строение от воздействия сырости, талых и грунтовых вод. Водоотвод делаем при помощи глиняного замка, он представляет собой слой хорошо утрамбованной глины вокруг строения.

Если придерживаться всей технологии подготовки и укладки, использовать качественные фундаментные блоки и материалы, то, возможно, быстро и качественно построить дом, который будет надежным, прочным и долговечным.

__________________________________________________

Почитать еще:

to-info.ru

Технология гидроизоляции сборного фундамента из ФБС

Весь комплекс работ по гидроизоляции с использованием системы материалов проникающего действия разбит на несколько простых этапов. С первого взгляда технология может показаться сложной, однако именно столь пристальное внимание к мелочам и гарантирует качественный результат.

Специфика изоляционных работ

Поверхность бетона должна быть очищена от загрязнений и отделочных покрытий, препятствующих проникновению внутрь бетона активных химических компонентов (масляных пятен, высолов, штукатурного слоя, краски и других) а также рыхлого отслаивающегося бетона. Очистку бетонных поверхностей производят любым приемлемым механическим способом. Например, болгаркой с торцевой алмазной фрезой или при помощи водоструйной установки высокого давления. Участки небольшой площади можно зачистить вручную щёткой с металлическим ворсом.

Швы между блоками расчищают от старого раствора на глубину не менее 25 мм. Таким же образом производят расшивку трещин, примыканий и мест ввода коммуникаций, выполняя П-образные штрабы сечением не менее 25х25 мм на всём их протяжении. Полости напорных течей расчищаются не менее чем на 25 мм в ширину и 50 мм внутрь, по возможности с расширением вглубь (в виде соединения «ласточкин хвост»). Участки кирпичной кладки заглубляются на 30-40 мм с заходом на окружающие её бетонные блоки.

Поверхности изолируемых или ремонтируемых участков следует увлажнить до максимально возможного насыщения (пока не перестанут впитывать воду). От обильности увлажнения зависит эффективность последующих этапов работ. Подготовка рабочих смесей производится в строго заданных производителем материалов пропорциях. Растворные смеси во время использования для сохранения их первоначальной консистенции следует регулярно перемешивать. Добавление воды в рабочие смеси не допускается.

Устранение течей

После подготовки штрабы необходимо провести её тщательный осмотр на предмет выявления течей. При обнаружении таковых (как правило, между блоками), их следует устранить при помощи быстро схватывающихся сухих смесей «Пенеплаг» или «Ватерплаг». Растворную смесь из выбранного материала, сформированная в виде конуса, с максимально возможным усилием вдавливается в полость течи и выдерживается в таком состоянии в течение 40-60 секунд при использовании «Пенеплаг» или до 2-3 минут при использовании «Ватерплаг». При этом заполнение полости раствором производится только до половины её глубины, при большем количестве излишки материала немедленно удаляются механическим способом. Время схватывания составов зависит от условий внешней среды. После этого полость остановленной течи обрабатывается раствором «Пенетрон».

Гидроизоляция участков кирпичной кладки

После устранения течей следует приступать к восстановлению бетонных поверхностей (при наличии серьёзных дефектов) и нанесению ремонтного состава на поверхность кирпичной кладки с выравниванием этих участков стен до общего уровня блоков. Для этого используется состав «Скрепа М500 Ремонтная». На предварительно подготовленных участках кладки (заглублённых на 30-40 мм) при помощи дюбелей крепится стальная арматурная сетка.

Оптимальная толщина слоя наносимого ремонтного материала составляет 5-10 мм. Лучше наносить раствор в несколько слоёв с выдержкой каждого 3-4 часа. Необходимо обильное увлажнение. Сухой кирпич активно впитывает воду, если нанести ремонтный раствор на такой участок, значительная часть воды из смеси перейдёт в кирпичное основание, что в свою очередь приведёт к образованию трещин при твердении раствора и потере водонепроницаемости покрытия.

Заготавливается такой объём раствора, который можно выработать в течение 25-30 минут с момента смешивания с водой. Оптимальная температура воды затворения 20±2°С. При понижении температуры увеличиваются сроки схватывания смеси и снижается конечная прочность раствора. При повышении температуры сроки схватывания сокращаются. При небольшом объёме растворной смеси допускается её перемешивание вручную. Оптимальным является перемешивание низкооборотной (500-600 об/мин) дрелью. По мере смешивания изначально высокая вязкость раствора снижается. Перемешивание продолжается в течение 5 мин до образования однородной пластичной массы без комков. Повторное добавление воды не допускается, для сохранения первоначальной консистенции раствор во время использования также регулярно перемешивают.

Гидроизоляция швов между блоками

Все швы, а также примыкания ремонтного состава к бетону требуют специальной обработки. Для этого используется гидроизоляционная смесь «Пенекрит», которая обладает высокой водонепроницаемостью и не имеет усадки.

Подготовленные штрабы тщательно очищают от мусора и рыхлого бетона с помощью щетки с металлическим ворсом, обильно увлажняют и грунтуют одним слоем «Пенетрона». Правильно подготовленный раствор «Пенекрит» должен иметь густую пластилино-образную консистенцию. При этом толщина наносимого за один приём слоя смеси не должна превышать 30 мм. Глубокие штрабы заполняются в несколько заходов.

Заполненную штрабу и прилегающие участки бетона необходимо увлажнить и обработать растворной смесью «Пенетрон» жидкой сметано-образной консистенции в два слоя. Химически активные компоненты системы, растворяясь в воде, мигрируют в толщу бетона. Новообразования заполняют поры, уплотняя бетон и тем самым повышая его стойкость.

Уход за обработанной поверхностью

Обработанную поверхность следует защищать от механических воздействий и отрицательных температур в течение трёх суток. Важно, чтобы обработанная поверхность в течение этого времени оставалась влажной. Для этого используют водное распыление или укрытие бетонной поверхности влагонепроницаемой плёнкой. Нанесение декоративного покрытия на стены подвала допускается не ранее 28 суток с момента обработки. При этом бетон обязательно необходимо очистить от остатков раствора «Пенетрон», цементной матрицы.

Таким образом, для восстановления сухости в подвале придётся постараться, но результат того стоит.

Начало: Гидроизоляция сборного фундамента из ФБС



domidei.ru

Монтаж сборного ленточного фундамента из блоков ФБС » Строительство и ремонт

Монтаж сборного ленточного фундамента из блоков ФБС.

Для кирпичных домов с подвалом сборный ленточный фундамент является одним из лучших вариантов по надежности и скорости монтажа. Кроме того для индивидуальных застройщиков есть возможность сэкономить используя б/у блоки ФБС. Основным принципом является заложение фундамента ниже отметки промерзания грунта. Ширина подошвы для каждого случая индивидуальна и зависит от веса здания и несущей способности грунтов. Ниже описана пошаговая инструкция монтажа фундамента из блоков ФБС. Монтаж сборного ленточного фундамента из бетонных блоков ФБС необходимо выполнять с учетом требований СП 70.13330.2012 "Несущие и ограждающие конструкции" Актуализированная редакция СНиП 3.03.01-87 Индивидуальные застройщики могут воспользоваться типовыми решениями серии 2.110-1 "Детали фундаментов жилых зданий" выпуск 1, выпуск 4. В настоящее время данная серия официально не действует, но по ней было построено множество домов. Для информации здесь размеры, вес и маркировка блоков Работы по монтажу фундамента здания относятся к скрытым работам и должны быть зафиксированы актами освидетельствования скрытых работ.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности. 2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.). 3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается. 2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм. 3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте. 4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 "Детали фундаментов жилых зданий" выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 "Детали фундаментов жилых зданий" выпуск 1 деталь 20.

Схемы раскладки арматурных сеток.

Размеры арматурных сеток для изготовления.

Спецификация металла на сетки.

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх - по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше - по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон. 8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза. 9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75. 10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11.

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

Гидроизоляция стен фундамента.

Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья). Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега). Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала. Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.

Засыпка пазух фундамента.

Обратную засыпку пазух непучинистым грунтом с тщательным послойным трамбованием производить после устройства цокольного перекрытия, выполнения кирпичной кладки всех стен до уровня низа окон первого этажа и засыпки грунта внутри здания до проектной отметки.

Контроль качества работ.

Величина параметра, см.

porige-dream.ru

Ремонт фундамента из блоков ФБС - Фундаментные работы. - Наши услуги

Обнаружили трещины на стенах, окна закрываются плохо, да и двери повело? Нужно насторожиться и присмотреться к основе здания, пока не встали дыбом полы, и дом не пошёл под откос. Скорее всего, Вам нужен квалифицированный ремонт фундамента из блоков ФБС. Опыт, помноженный на качество строительных материалов, избавит Вас от больших проблем в будущем!

Обнаруженные своевременно дефекты часто носят локальный характер, потому и решения будут местными и недорогостоящими.

Ремонт фундамента из ФБС-блоков: всё о стратегии реконструкции!

Физическое разрушение фундамента из строительных блоков может происходить по целому ряду причин:

► Экономия на гидрогеологических исследованиях участка;

► Некачественный монтаж блоков;

► Ошибки в устройстве гидроизоляции.

Отсутствие больших трещин ещё не говорит о том, что не понадобится капитальная реконструкция основы, иногда даже с заменой всей конструкции. Специалисты компании Альянс Групп проведут подробное изучение прочностных характеристик фундамента, определят уровень грунтовых вод и глубину промерзания. Уже на основе этих данных подбирается оптимальный план работ, нацеленный на: ,

► укрепление почвы под фундаментом;

► усиление самого фундамента;

► устройство гидроизоляции и монтаж дренажа фундамента.

Не заметить катастрофических повреждений довольно сложно, но и в таких случаях у профессионалов нашей компании найдётся квалифицированный ответ, так как широкий спектр строительных услуг, позволяет обустраивать объект любой сложности под ключ.



Ремонт фундамента из ФБС блоков, каким путём пойдём?

Эффективный ремонт фундамента из блоков ФБС включает в себя все три направления, поскольку укреплённый грунт и основа повторно будут обрушаться под воздействием воды.

► Укрепления фундамента выполняется добавлением новых участков кладки, которые перенимают на себя часть веса постройки.

► Устройство вертикальной гидроизоляции или защитной рубашки вокруг фундамента методом нагнетания цементного раствора или химических веществ, препятствующих проникновению воды к фундаменту.

► Для повышения опорной способности грунта мастера выполняют уплотнение песочной подушки под фундаментом и утрамбовку грунта вокруг фундамента. Такая процедура просто необходима, если при строительстве фундамента из ФБС блоков было вырыто слишком много материкового грунта.
