Как произвести установку печи в баню с выносной топкой своими руками. Как обложить кирпичом выносную топку печи в бане

Установка печи в баню с выносной топкой: инструкция советы

Правильно обустроенная баня – это залог безопасного и полезного приема водных гигиенических процедур. Печь в этом отношении играет ключевую роль, обеспечивая функцию теплоснабжения. При этом существует множество конфигураций ее расположения и установки. Одним из самых выгодных решений является установка печи в баню с выносной топкой на угле или дровах.

Типовая схема монтажа предполагает размещение основной конструкции в парилке и вывод топки наружу. Для этого используется специальный топочный канал, в котором дверцы направлены в предбанник.

Особенности выносной конструкции

Сама печь устанавливается недалеко от перегородки, защищенной средствами теплоизоляции. Относительно двери агрегат может устанавливаться справа или слева – как удобнее в конкретном помещении. Такая конфигурация выгодна тем, что может отапливать равномерно несколько помещений.

Кроме того, если дверцы топки выходят наружу, то при эксплуатации печи не будет расходоваться кислород – это, в свою очередь, избавляет от необходимости выполнения принудительной вентиляции. Для реализации установки печи с выносной топкой следует ответственно подойти к выполнению технологии монтажа, иначе эффект от полученного результата будет неудовлетворительным.

Вернуться к содержанию

Первый шаг: определение расстояний между топкой и поверхностями бани

Печи с выносной топкой – это, в первую очередь, металлические конструкции, которые в процессе своей работы сильно нагреваются. Следовательно, нужно обеспечить выполнением норм пожарной безопасности. В частности, расстояние от задней (или боковой) стены до печи должно составлять не меньше 50 сантиметров.

Если не предусматриваются защитные экраны и термоизоляторы, то установка банной печи с выносной топкой должна выполняться с сохранением расстояния до потолка в 1,2 м. Между дверцей топки и ближайшей дверью следует оставить 1,25 м.

Удлиненные модели топливных камер, которые планируется пропускать через стены и перегородки, должны располагаться как минимум в 40 см от древесных поверхностей. Если же предполагается специальная защита от огня, то этот промежуток может быть сокращен до 25 см.

Вернуться к содержанию

Второй шаг: установка тепловых экранов

Компактность банных сооружений обуславливает несколько сложностей при их обустройстве печами. Поскольку конструкция рядовой бани сооружается из древесины, то условия выполнения этой задачи еще больше усложняются, так как требуется соблюдать жесткие требования к пожарной безопасности.

Чтобы их удовлетворить, можно использовать так называемые тепловые экраны, которые выступают в качестве перегородок между накаляющимися поверхностями печей и открытого дерева. Если выполняется установка печи с выносной топкой своими руками, то можно обойтись без специализированных материалов. Например, многие обкладывают печи термостойкой плиткой или кирпичом. На деревянный пол можно уложить стальной лист, который предотвратит возгорание от выпавших из топки угольков.

Вернуться к содержанию

Третий шаг. Выполнение фундамента

В большинстве случаев для печи в бане требуется фундамент. Без него можно обойтись лишь при одном условии – если напольная основа представлена качественной стяжкой или на ее поверхности уложена плитка из жаропрочной керамики или керамогранита. В остальных случаях следует выполнять негорючее бетонное основание по следующей технике:

Определение размеров фундамента. Стандартная высота стяжки, на которую можно устанавливать банную печь, составляет 20 см. Это оптимальный размер, если планируется конструкция с кирпичной «рубашкой» и массивным дымоходом. Но важно быть готовым к тому, что пол значительно поднимется. Иногда монтаж печи в бане с выносной топкой делают на «подушке» из кирпича – если прибавить к ее высоте и толщину фундамента, то потолки помещения значительно понизятся;

Выбор конфигурации фундамента. Если печка находится недалеко от стен, то основа должна быть несвязной. Иными словами, точки контакта нового фундамента с бетонной основой бани будут отсутствовать;

Изготовление фундаментной стяжки. Сначала роется яма в виде котлована, в которой устраивается небольшая опалубка. Для ее укрепления можно выполнить и армирование, но это необязательно поскольку нагрузки от печи будут небольшими. Далее используется следующая смесь: 1 доля цемента на 3 доли песочного компонента. Готовому бетону следует дать настояться, после чего укладывать его по двойному слою гидроизолятора. Для изоляции применяют рубероид или толь. Поверх укладывается кирпичная кладка и основа готова.

В качестве альтернативы бетонному основанию можно рекомендовать толстые доски или лаги, обработанные огнезащитными пропитками. Такой вариант подготовки поверхности имеет смысл, если суммарная масса устанавливаемой конструкции не превышает 700 кг. В расчете веса следует учитывать и отнюдь не малую массу металлической печи, и вес защитных обрамляющих конструкций, камни, дымоход и другие элементы сооружения.

Вернуться к содержанию

Четвертый шаг: врезка печи в стену

Если печь встраивается в пространство между двумя банными помещениями в стену, то необходимо следовать следующей инструкции по монтажу:

Подготовка стен. Желательно, чтобы стены при такой схеме установки изначально были выполнены из кирпича или другого негорючего материала. Если же стены по традиции сооружены из древесины, то лучше облицевать их огнестойкими изоляторами;

Определение параметров проема. Это расстояние от горючей базы до топливника и рассчитываться оно должно исходя из показателя мощности конкретной печи. В паспорте модели эти данные указываются вместе с рекомендациями по установке. Если же печь самодельная, то стоит ориентироваться на усредненные нормативы – то есть делать отступ в 40 см без защиты и 25 см с защитой;

От деревянной стенки по бокам, а также в верхней части необходимо выполнить кирпичную кладку. Однако вплотную к узлу выносной топливной камеры ее доводить не стоит, поскольку должен оставаться воздушный зазор. Размеры последнего также рассчитываются на основе данных, заявленных изготовителем печи как минимум нужно брать 2,5 см. Далее зазор необходимо заполнить изолятором. В его качестве можно использовать базальтовую или каменную вату. Главное – не использовать стекловату, так как она может оплавиться.

Вернуться к содержанию

Пятый шаг: устройство дымохода

Это завершающая стадия монтажа и выполнять ее можно разными способами. Если сооружается классическая дровяная печь для бани с выносной топкой, дымоход можно выполнить из кирпича, металла или керамики:

• Монтаж кирпичного дымохода. Выполняется сооружение как продолжение уже начатой кладки защитной «рубашки». Труба обкладывается или выполняется как самостоятельный воздуховод. При осуществлении этой задумки важно помнить, что это тяжелая конструкция, нагрузки которой должны будут возлагаться на каркас банной постройки. Конечно, основным носителем кирпичного дымохода выступит основа, которой в этом случае обязательно должна быть представлена бетонным фундаментом;



• Установка металлического дымохода. Это самый простой, экономный и практичный вариант устройства банного воздуховода, но при этом он же является и самым небезопасным. Если планируются высокие температурные нагрузки, то лучше предпочесть такой трубе керамический аналог;
• Дымоход из керамики. Малораспространенный, но по эксплуатационным характеристикам вполне достойный вариант. Главное достоинство керамики – сохранение своих качеств даже при экстремально высоких температурах. Кроме того, керамический воздуховод не поддается деформациям и устойчив к процессам коррозии. Средний срок эксплуатации воздуховодов из керамики составляет 30 лет. Среди недостатков таких конструкций – большая масса, высокая цена и непростой монтаж.

Вернуться к содержанию

Заключение

В плане сложности установка банных печей с выносными топливными каналами относится к трудоемким процессам. Это связано и с необходимостью обеспечения противопожарной защиты, и с конструкционными особенностями такой схемы монтажа. Также, среди условий выполнения которых требует установка печи в баню с выносной топкой, можно отметить устройство фундамента.

Готовые сооружения имеют немалый вес, который не по силам выдержать обычным деревянным покрытиям. Зато в итоге владелец бани получает пожаробезопасную и эффективную в отношении теплового обеспечения печку, которая легко обслуживается и экономит твердое топливо.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

даём видео инструкцию по изготовлению своими руками

Если чистота – залог здоровья, то залог приятного и полезного, а главное, безопасного времяпровождения в русской бане – правильно установленная печь.Камины для бани можно установить двумя способами, в зависимости от вида печи: с невыносной или выносной топкой.

Первый вариант предполагает монтаж всей конструкции в парной, у второго варианта топливную камеру можно вынести в предбанник, отдельную котельную или на улицу. Наиболее безопасным и удобным в эксплуатации является вариант устройства печи с выносной топкой, хотя сам процесс монтажа такого агрегата значительно сложнее.

Преимущества печи с выносной топкой

У традиционной печи с невыносной топкой остается все меньше поклонников, ведь камины и печи для бани с выносной топкой имеют гораздо больше преимуществ.

1.Безопасность. Риск отравиться угарным газом минимален, даже если в топке остались не прогоревшие дрова, а дверца закрыта.

2.Комфорт. Печи с выносной топкой прогревают сразу два помещения, так как располагаются у смежной стены. Поэтому в комнате отдыха, куда выходит топка, будет тепло. В холодное время года эта функция особенно приятна.

3.Чистота. Как правило, в парной ходят без обуви, особенно, если это собственная баня, предназначенная для семьи и друзей. Дрова, грязь и мусор, который неизбежен при закладке топлива не мешаются под босыми ногами.

4.Пространство. Чаще всего парные имеют небольшие размеры, поэтому каждый сантиметр в помещении на вес золота. Топливная камера, вынесенная в предбанник или на улицу, освободит от 1кв.м. свободного места.

5.Пар в бане будет «легким» за счет того, что печь с выносной топкой не сжигает кислород, соответственно необходимости устраивать дополнительную систему вентиляции в помещении нет.

Правила безопасности при проектировании бани.

При разработке плана строительства бани и размещения металлического агрегата своими руками, необходимо учитывать условия пожаробезопасности и обязательно выдержать необходимые расстояния при монтаже:

• Кирпич является пожаробезопасным материалом, он не нагревается до высоких температур, тем не менее, камины, выложенные из него, а также трубу дымохода располагают не ближе 25 см от быстровоспламеняющихся поверхностей.
• Деревянные полы застилают металлическими листами 50х70 см. Это необходимо для того, чтобы воспрепятствовать возникновению пожара от углей и искр, попадающих на пол из топки.
• Зольник должен быть расположен на высоте 14 см, а расстояние от пола до внутреннего газохода – 21 см.

Если монтаж происходит в уже построенном помещении, то при выносе топочной камеры в предбанник, часть существующего фундамента под печь необходимо удалить, так как для нее требуется собственное основание. Вырезать фундамент своими руками не рекомендуется, ведь предсказать поведение стен в дальнейшем невозможно. В таких случаях профессиональные строители рекомендуют не устанавливать кирпичные печи, а приобрести уже готовые металлические конструкции. Самостоятельная укладка фундамента под кирпичную печь впритык к основанию бани может привести к перекосу, а в дальнейшем, к появлению трещин на стенках каменки.

Устанавливая заводскую металлическую печь с наружной топкой, необходимо строго придерживаться рекомендаций завода изготовителя, они соответствуют всем требованиям безопасности. Если печь изготовлена своими руками, то при монтаже необходимо учитывать нормативы СНиП и следовать им.

• Быстро нагревающиеся металлические печи необходимо устанавливать не менее чем в полуметре от примыкающей стены.
• Теплоизоляционный материал или кирпичная кладка дополнительно обезопасят деревянные стены и потолок. В противном случае расстояние от печи до стены должно быть увеличено до 1,2 м.
• Дверца для закладки дров в топку должна открываться по направлению ко входу в баню и располагаться не менее 1,25 м от двери.

Строительство основания

Для того, чтобы установить каменную печь своими руками, для начала нужно позаботиться о строительстве фундамента для неё:

1. На расстоянии 5-15 см от основания бани выкапывается яма, глубина которой составляет 30 см.
2. Грунт необходимо утрамбовать, а затем уложить щебень слоем толщиной 10 см, после чего смонтировать подбетонку высотой 5 см.
3. Сверху устанавливается деревянная опалубка. Площадь такого основания должна быть больше на 10-15 см, чем размер планируемой каменки.
4. Конструкция заливается бетоном, и по прошествии четырех недель нужно покрыть сооружение слоем гидроизоляционного материала, например, рубероидом.
5. Далее устанавливается сам агрегат.

Металлические каменки с выносной топкой в фундаменте не нуждаются, если их вес не превышает 700 кг. Достаточно будет уложить крепкие доски, обработанные огнезащитными составами. При расчетах нужно учитывать вес агрегата, котла, наполненного водой, а также дымохода и изоляционных материалов.

Из-за сильного нагревания печи, производить монтаж металлического агрегата на доски без термозащиты своими руками категорически запрещено. На пол укладывается своеобразный теплоизоляционный сэндвич: слой базальтового картона накрывается листом металла, на который и устанавливается каменка. Защита должна быть больше площади основания печи не менее, чем по 5 см с каждой стороны.

Если на даче вы хотите провести время не только с пользой для души и тела, но и порадовать себя собственноручными деликатесами холодного копчения, то советуем обратить внимание на статьи, в которых мы рассказываем как сделать простую, но эффективную коптильню, а также рассматриваем технологию изготовления дымогенератора.

Установка выносной топки

1. При помощи цепной пилы в стене вырезается отверстие, на 26 см больше выступающего канала. Пол как в парной, так и в предбаннике перед дверцей топочной камеры застилается огнеупорной защитой, а сверху выкладываются металлические листы.
2. Выступающий канал топки устанавливается по уровню стены, либо с углублением. При таком расположении нет риска обжечься об горячую дверцу.
3. После этого к стенам, примыкающим к печи, также необходимо прикрепить металлические экраны. После завершения монтажа стены можно декорировать несгораемыми влагостойкими отделочными материалами.
4. Когда конструкция будет установлена, пустое пространство между топливной камерой и стеной необходимо плотно заполнить стойкими к возгоранию материалами.

Кирпичная кладка не только соответствует противопожарным требованиям, но и имеет эстетический внешний вид, не требует дополнительной декоративной отделки. Мелкие зазоры можно заполнить монтажной пеной. Можно использовать и базальтовое волокно, а в качестве облицовки подобрать разные для парной и предбанника материалы, подходящие к интерьеру помещения.

Тем, кто не имеет опыта в строительстве бани, можно посмотреть видео по установке печи с выносной топкой.

Установка дымохода

Последним этапом установки печи с выносной топкой своими руками является установка дымохода:

1. Для его установки потребуется проходной узел, который несложно сделать самостоятельно. В потолке и крыше здания вырезается отверстие, по 25 см больше толщины дымохода с каждой стороны. Из оцинкованной стали изготавливают короб, концы которого крепятся саморезами, и вставляют в вырезанное отверстие, не вынося его внутрь помещения. Зазоры заполняют базальтовым волокном.
2. Снизу монтируется влагостойкий ГКЛ, в котором необходимо прорезать отверстие, по размеру совпадающее с трубой дымохода.
3. Затем дымоход закрепляется, а короб нужно заполнить минеральной ватой.

Высота трубы над кровлей не должна быть меньше 80 см. Если кровельный материал не обладает пожароустойчивостью, то у конца дымохода необходимо уложить металлический искрогаситель.

И в заключение скажем, что установить в собственной бане печь с выносной топкой вполне по силам любому мастеру, державшему в руках инструменты. Главное – это придерживаться правил безопасности.

gidpopechkam.ru

Установка печи с выносной топкой

В связи с особенностями русского климата, порой чрезмерно сурового в отдельных регионах страны, закаливанию и приему водных гигиенических процедур, в том числе и банных, которые сочетают в себе оба предыдущих понятия, уделяется пристальное внимание.  Чтобы получить максимальную пользу от банных процедур, необходимо позаботиться о правильном обустройстве бани, что является залогом полезного, и, что немаловажно, безопасного приема водных гигиенических процедур. При этом в процессе обустройства бани, немаловажная роль принадлежит печи, которая является ключевой фигурой любого помещения, оборудованного под парную. Несмотря на то, что печь является традиционным атрибутом любой бани, и, казалось бы, каждый представляет, как должен выглядеть современный банный агрегат, споры насчет наиболее оптимальных характеристик банных печей не угасают и по сей день, вводя в заблуждение новичков в данной отрасли строительства. От теплогенератора, ни много ни мало, зависит температурный режим и другие микроклиматические параметры, создаваемые в бане, в связи с чем, к его выбору необходимо подходить осознанно, заранее предусмотрев необходимые эксплуатационные характеристики агрегаты, создаваемые в процессе его работы микроклиматические параметры и наиболее приемлемые способы его монтажа. На сегодняшний день специалисты рекомендуют отдавать предпочтение печам с выносной топкой, так как их использование в разы повышает комфорт и безопасность банных процедур. В настоящей статье мы рассмотрим характеристики наиболее распространенных банных агрегатов, а также расскажем, как осуществить монтаж печи с выносной топкой.

Содержание

1. Печи с невыносной топкой: основные преимущества и недостатки
2. Дровяные печи с выносной топкой: общие преимущества и возможности размещения
3. Особенности печей с выносной топкой: как расположить агрегат в бане?
4. Установка печи с выносной топкой своими руками: пошаговое руководство



Печи с невыносной топкой: основные преимущества и недостатки

Наиболее важным моментом, который необходимо учитывать на этапе монтажа банной печи – расположение банного агрегата. С учетом их эксплуатационных характеристик, выделяют печи, представленные в классическом варианте, и печи с выносной топкой. Таким образом, в вашем распоряжении есть два варианта: установить печь полностью в парилке или вынести топливную дверцу за ее пределы – в смежное помещение. Каждый из этих вариантов характеризуется своими достоинствами и недостатками, которые будут рассмотрены далее.

Установив традиционную печь с невыносной топкой, вы сможете осуществлять контроль над отопительным процессом, не выходя за пределы парной. Печи такого типа оснащены дверцами, изготовленными из термостойкого закаленного стекла, наличие которых позволяет осуществлять наблюдение и, в случае необходимости, корректировку отопительного процесса. В отличие от традиционных печей, комплектация которых предусматривает наличие обыкновенной металлической дверцы, печи оснащенные дверцей из термостойкого стекла, относятся к более высокой ценовой категории.

Сторонники печных конструкций с невыносной топкой четко обосновывают свою позицию, приводя в свою пользу следующие аргументы:

• Установив в бане печь с невыносной топкой, вы сможете осуществлять контроль и регуляцию температуры в парной, не выходя за ее пределы;
• Если в процессе монтажа печи вы организовали приточную систему, обеспечивающую приток к печи уличного кислорода, это будет способствовать улучшению циркуляции воздуха в парной. В противном случае, если приток свежего воздуха отсутствует, со временем он станет тяжелым и обедненным кислородом;
• Перед сторонниками монтажа печи с невыносными топками никогда не встанет вопрос тепловых потерь через отверстие в стене, в связи с чем, им не придется задумываться о необходимости тщательной его изоляции;
• Если ваша парилка отличается внушительной площадью, вы отодвинуть ее дальше от деревянных стен, что существенно снизит опасность возгорания;
• Если вы хотите повысить температуру в парной, это можно осуществить, просто открыв дверцу топки;
• В отличие от печи с выносной топкой, конструкция традиционных банных агрегатов характеризуется большей экономичностью и легкость монтажа.

Что касается недостатков печей, оснащенных невыносной топкой, то они также существуют и заключаются в следующем:

• Если банная печь размещается полностью в парной, необходимо отдельно организовать отопление остальных помещений бани. И если в летнее время решение данного вопроса можно отложить, так как температура в помещении позволяет раздеться или помыться без дополнительного прогрева воздуха, то зимой, необходимо организовать отопление во всех помещениях бани.

Дровяные печи с выносной топкой: общие преимущества и возможности размещения

Если исследовать статистику опросов, которые проводились на большинстве строительных форумов, можно прийти к выводу, что наиболее опытные знатоки в сфере банного строительства предпочитают размещать топку банной печи за пределами парной, что позволит одновременно произвести обогрев не только парной, но и соседнего помещения. Однако это не единственное преимущество, которое вы сможете оценить, отдав предпочтение подобному размещению банной печи.  Рассмотрим их более подробно.

• В случае расположения топки за пределами парной, в данном помещении отсутствует мусор от дров, снег, который может быть занесен в парную, а также следов от грязной обуви и т. д.;
• Чтобы поддерживать в бане оптимальную температуру воздуха, не нужно постоянно заходить в помещение парной, открывая при этом двери и выпуская теплый воздух;
• В случае закрытия печи, в которой осталось непрогоревшее топливо, практически отсутствует вероятность отравления угарным газом;
• Расположив топку за пределами парной, вы сможете сэкономить минимум 1 кв. м свободного пространства, а также освободить дополнительную площадь и сделать помещение визуально более просторным за счет отсутствия дров под ногами;
• Еще одно преимущество будет особенно актуально для коммерческих бань и саун, и чтобы ощутить максимальную пользу от установки печи с выносной топкой, рекомендуется отдать предпочтение проекту бани с выносной топкой, расположенной на улице или в котельной. Суть его заключается в том, что истопник, решивший нанести визит и добавить в топку дров,  не доставит лишних неудобств тем, кто парится в данный момент в бане.

Установка печи с выносной топкой может быть осуществлена несколькими способами, каждому из которых характерны свои преимущества и недостатки.

Важно! Специалисты не рекомендуют располагать топку в моечной, которая, на первый взгляд, является идеальным вариантом. Объясняется это тем, что подобное размещение топки не принесет очевидных отличий в общую картину, так как мусор под ногами остается, да и опасность отравления угарным газом одинакова как в парной, так и в моечной. Однако если площадь моечной намного больше площади парной, размещение топки в данном помещении вполне допустимо.

Выход топки в комнату отдыха: аргументы за и против

Преимущества подобного размещения:

• Если топка оснащена стеклянной дверцей, во время отдыха вы сможете наблюдать за пылающими языками пламени, что, по мнению истинных ценителей банного духа, является неотъемлемым действом подобных процедур;
• В зимнее время, чтобы осуществить дополнительный обогрев комнаты отдыха, достаточно открыть дверцу топки;
• Осуществлять контроль над отопительным процессом можно не выходя за пределы бани, просто переместившись из парной в уютную комнату отдыха;
• Если вы декоративно оформите топку, расположенную в комнате отдыха, она станет главным декоративным элементом интерьера помещения;

Недостатки подобного размещения:

• С учетом того, что большинство отдыхающих находится в помещении без обуви, они вряд ли обрадуются, щепкам, коре и снеговой воде под ногами;
• В летнее время температура воздуха в комнате отдыха, где расположена топка, может выходить за рамки комфортных показателей, однако для их выравнивания достаточно открыть дверь на улицу.

Топка, расположенная в специальном помещении

Несмотря на то, что существует общепринятое понимание слова «предбанник», синонимом которого является понятие «комната отдыха», многие до сих пор уверены, что предбанник – это небольшое помещение, напоминающее тамбур, где также может располагаться топка. Кроме того, оно получило множество названий, используемых в быту. Среди них можно встретить и тамбур, и топочная, и банная котельная.… Такая пристройка может называться по-разному. Важно отметить, что все преимущества печи с выносной топкой, описанные в предыдущих абзацах, наиболее заметны именно тогда, когда  баня оснащена специальной пристройкой, в которой в последующем будет располагаться топка. Благодаря наличию такой пристройки, вы предотвратите появления запаха дыма в «чистом» секторе бане, а в плохую погоду сможете сложить дрова в своеобразной банной котельной, где они никому не помешают. Кроме того, если вы установите выносную топку в специально оборудованной пристройке, данное помещение приобретет функцию своеобразной тепловой завесы для остальных помещений бани, эксплуатируемых по назначению.

Вынос топки на улицу: исключительные случаи

Несмотря на то, что размещение топки на улице является не самой лучшей идеей, данный вариант также имеет право на существование, хотя и используется крайне редко. Разрабатывая проект бани, оснащенной печью с выносной топкой, которая вынесена на улицу, чаще всего подразумевают не топочную дверцу, открывающуюся на улицу, а вариант, описанный выше и подразумевающий топку, расположенную в тамбуре.

Важно! Проект бани с топкой, вынесенной на улицу, может быть интересен жителям южных регионов страны или владельцам дачных участков, пользующимся баней только в летнее время. Но и в этих случаях специалисты рекомендуют оснащать выход топки хотя бы минимальным навесом, а также дополнительной крышкой-коробом, необходимой для того, чтобы прикрыть дверцу после того, как вы протопили баню.

Однако и у данного варианта есть преимущество. Если в качестве энергоносителя вы используете уголь, печь с топкой, вынесенной на улицу, единственный способ, который позволит избавиться от неприятного запаха и сажи в помещении бани.

Особенности печей с выносной топкой: как расположить агрегат в бане?

В соответствии с типовой схемой монтажа, основную конструкцию необходимо разместить в парной, тогда как топку вывести наружу. Для осуществления этого потребуется обустройство специального топочного канала, в котором дверцы направлены в предбанник. Что касается основной печной конструкции, то она размещается недалеко от перегородки, для защиты которой используются теплоизоляционные средства. Установка относительно двери может быть достаточно вариабельной – печь может размещаться как справа, так и слева, что зависит от особенностей конкретного помещения. Конструкция с выносной топкой, выгодно отличается от традиционных агрегатов, так как может равномерно отапливать одновременно несколько помещений. Кроме этого, за счет выведения топочной дверцы за пределы парной, в процессе эксплуатации печной конструкции отсутствует дополнительной расход кислорода в парной, что избавит вас от необходимости обустройства приточно-вытяжной системы кондиционирования. Чтобы реализовать проект монтажа печи с выносной топкой, необходимо максимально четко следовать всем рекомендациям, предоставляемым специалистами относительно технологии монтажа.

Выбор месторасположения печи с выносной топкой – один из важнейших этапов обустройства конструкции, которому необходимо уделить пристальное внимание. В связи с тем, что в большинстве случаев печи с выносной топкой представляют собой металлические конструкции, сильно нагревающиеся в процессе эксплуатации, необходимо четко соблюдать правила пожарной безопасности. В первую очередь это требование касается расстояния от боковой или задней стены до печи, которое должно быть не менее 50 сантиметров. При этом чтобы осуществить дополнительную защиту поверхности стен, необходимо отделать их листами теплоизоляционного материала или выполнить кирпичную кладку.

Если в процессе монтажа печи с выносной топкой вы не планируете устанавливать термоизоляторы или защитные экраны, необходимо сохранить расстояние от агрегата до потолка не менее 1,2 метра.

Направление дверок и расстояние от дверцы топки до ближайшей стены или двери – еще один немаловажный параметр, соблюдение которого является обязательным в процессе монтажа печи с выносной топкой. В большинстве случаев топочная дверца должна быть направлена ко входу в банное помещение, а расстояние между дверцей топки и ближайшей дверью должно быть не менее 1,25 метра.

Важно! Если вы отдали предпочтение удлиненным моделям топливных камер, конструкция которых позволяет их пропускать через перегородки и стены, необходимо знать, что они должны быть расположены на расстоянии не менее 40 см от деревянных поверхностей. Однако данный промежуток может быть сокращен до 25 см за счет использования специальных защитных экранов.

В связи с тем, что большинство банных помещений характеризуется компактностью, зачастую в процессе установки печи с выносной топкой своими руками возникает целый ряд сложностей, а с учетом того, для сооружения бани используется древесина, задача мастера усложняется еще больше, так как приходится соблюдать жесткие требования, предъявляемые к пожарной безопасности. Для их удовлетворения необходимо использовать специальные тепловые экраны, выполняющие функции перегородок, которые устанавливают между раскаленными поверхностями печи и деревянной стеной. Несмотря на эффективность данного способа, некоторые специалисты рекомендуют отказаться от использования специализированных материалов и обложить печь кирпичом или термостойкой плиткой. А для того, чтобы предотвратить возгорание от угольков, выпавших из топки, на пол рекомендуется уложить стальной лист.

Установка печи с выносной топкой своими руками: пошаговое руководство

Как правильно залить фундамент?

В большинстве случаев одним из основных этапов самостоятельной установки печи с выносной топкой является обустройство фундамента. Данному этапу уделяется повышенное внимание, так как фундамент, залитый по всем правилам, является залогом полноценного и длительного функционирования, а также предотвратит возникновение опасных ситуаций. Однако есть ситуации, когда можно обойтись и без фундамента, но при этом должно быть соблюдено условие – в качестве напольной основы должна быть качественная стяжка или на ее поверхность, выложенная керамогранитом или жаропрочной керамической плиткой. Если данное условие не может быть соблюдено, необходимо обустроить негорючее бетонное основание, используя следующую технику:

Определение размеров фундамента. В первую очередь необходимо определить размеры фундамента. Стандартная высота стяжки, на которую может быть установлена банная печь, составляет 20 см. Данный показатель является наиболее оптимальным в том случае, если вы планируете обустройство конструкции, характеризующейся наличием «кирпичной рубашки» и массивного дымохода. Обустраивая бетонную стяжку, необходимо подготовиться к тому, что пол несколько поднимется. Иногда печи с выносной топкой осуществляют на «кирпичной подушке», однако в этом случае необходимо произвести тщательные расчеты, так как если к высоте кирпичной подушки прибавить высоту фундамента – потолки значительно понизятся.

Определение конфигурации фундамента. Если печь располагается в непосредственной близости от стены, точки контакта фундамента с бетонной основой бани должны отсутствовать.

Монтаж бетонной стяжки. В первую очередь необходимо вырыть котлован, в котором обустраивают небольшую опалубку. В связи с тем, что предполагаемая нагрузка на фундамент будет небольшой, от армирования можно отказаться. Для изготовления раствора необходимо использовать одну часть цемента и 3 части песка. После того, как вы подготовили бетонную смесь, дайте ей настояться, а в это время уложите двойной слой гидроизоляционных материалов, например, рубероида. Далее подготовьте бетонную стяжку, поверх которой необходимо обустроить кирпичную кладку.

Важно! Если суммарная масса конструкции не превышает 700 кг, бетонную стяжку, используемую в качестве основания, можно заменить толстыми досками или лагами, обработанными огнезащитной пропиткой. Однако в процессе расчета общего веса конструкции необходимо учитывать не только вес металлической печи, но и массу кирпича, защитных обрамляющих конструкций и массу дымохода.

Врезка печи в стену: рекомендации специалистов

Если в процессе монтажа банной печи с выносной топкой конструкции необходимо встроить в стену, расположенную между двумя помещениями, рекомендуем вам придерживаться следующей инструкции:

Подготовка стен. В идеале подобная схема установки будет уместна только в том случае, если стены изготовлены из любого негорючего материала, в том числе и кирпича. В противном случае, если стены изготовлены из традиционной древесины, рекомендуется выполнить их предварительную облицовку огнестойкими изоляционными материалами.

Определение параметров проема. Данный показатель равен расстоянию между топливником и горючей базой и рассчитывается с учетом мощности конкретного агрегата. Указанные данные можно найти в паспорте каждой модели вместе рекомендациями по установке, предложенными производителем. Если печь изготовлена своими руками, рекомендуется использовать приблизительные нормативы – 25 см при использовании огнезащитных материалов и 40 см при отсутствии таковых.

Монтаж кирпичной кладки, которая должна быть обустроена в верхней части и по бокам от деревянной стены. При этом в процессе монтажа кирпичной кладки не рекомендуется подводить ее вплотную к узлу выносной топливной камеры, сохраняя воздушный зазор, размеры которого рассчитываются с учетом данных, представленных в сопроводительной инструкции к печи. Однако он должен быть не менее 2, 5 см. В последующем сохраненный зазор необходимо заполнить изоляционным материалом, в качестве которого может использоваться базальтовая или каменная вата.

Обустройство дымохода: возможные варианты

Данный этап является завершающим и может осуществляться несколькими способами. Если вы отдали предпочтение классической дровяной печи с выносной топкой, монтаж дымохода может производиться с использованием кирпича, металла или керамики.

Сооружение кирпичного дымохода представляет собой продолжение монтажа «защитной кирпичной рубашки». При этом трубу обкладывают и выполняют в качестве самостоятельного воздуховода. В процессе монтажа данного элемента необходимо помнить, что дымоход является тяжелой конструкцией, нагрузки от которой возлагаются на каркас банной постройки. При этом основные нагрузки возлагаются на фундамент печи, монтаж которого должен осуществляться из бетона.

Обустройство печи с выносным топливным каналом является достаточно трудоемким процессом, что обусловлено необходимостью соблюдения правил противопожарной безопасности и конструкционных особенностей схемы монтажа.

strport.ru

противопожарные требования к банной печи при монтаже

Если владелец делает выбор в пользу печи с выносной топкой для бани, установка ее потребует определенных затрат сил, денег и времени, потому что для нее понадобится либо оставлять, либо вырезать проем в стене, через которую будет проходить топливный канал.

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.



Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона)

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Установка банной печи с выносной топкой в парилке из горючего материала

Величина отверстия, которое придется вырезать в стене из дерева, значительно больше предыдущего. Речь идет о таком проеме, внутри которого будет возведена небольшая кирпичная стеночка. Именно ей предстоит контактировать с каналом печи.

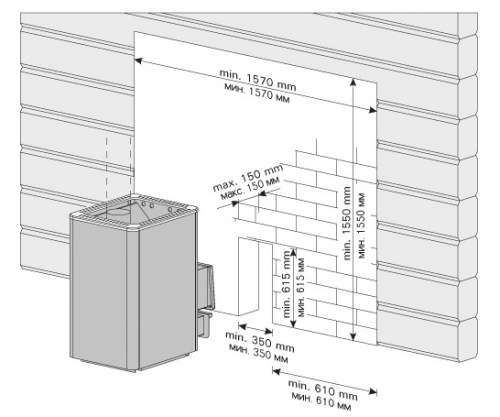

Минимальные размеры проема при установке банной печи с выносной топкой рассчитываются следующим образом:

• высоту лучше считать, как и раньше, от верхнего края печки, добавив к ней минимальные 25 см;
• ширина складывается из ширины топливного канала, зазоров на расширение (по 1-2 см с обеих его сторон) и минимальных 25 см под кирпичную кладку. Плюс небольшой зазор между кирпичом и деревянной стеной.

СОВЕТ! Если есть возможность сделать проем пошире — делайте! Исходить можно из величины, кратной размерам кирпича (чтобы не резать его).

Между каналом и кирпичом, а также между кирпичом и деревом стены обязательно укладывается огнеупор — базальтовая вата, асбестовый шнур, причем нужно обращать внимание на температурные характеристики огнеупора, который контактирует с печью — дрова горят при температуре до 1000 градусов, изолятор должен выдерживать эти температуры, поэтому стекловата не годится однозначно.

Угловое положение печи с выносной топкой для бани

Выше мы говорили о варианте, когда монтаж банной печи с выносной топкой производится не в одном из углов парилки. То есть контакт есть только с одной стеной. Но бывает и так, что владельцу удобнее расположить печь в самом углу. И если стены из дерева, то защищать придется уже не одну, а две.

ВАЖНО! Защита для смежной стенки не понадобится только в том случае, если печка стоит не ближе полуметра к ней.

Расстояние до смежной стенки можно сократить до 25 см в том случае, если на нее будет повешен лист огнеупора.

В другой статье мы рассказывали об одинарных и двойных листах минерита. Так вот, двойной с воздушной прослойкой позволяет ставить печь на расстоянии в 12 см от стенки.

Полезное видео

Видеоотчет владельца бани, который самостоятельно сделал разделку стен:

+++

В общем, главное — это сделать все для защиты от возможного возгорания. Если подойдете ответственно, выносная топка, да еще и с каминным стеклом, с красивым порталом в комнате отдыха будет долго радовать вас и гостей (пока печка не прогорит 🙂 ).

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail



parilochka.com

монтаж банной печки с топкой из предбанника, отделка, чертеж, фото и видео

Содержание:

Чтобы баня стала местом, где все члены семьи смогут принимать оздоровительные процедуры, ее следует обустраивать согласно технологии. Правильно подобранная печь обеспечит комфорт и уют в парилке.

Вне зависимости от того, приобретена современная конструкция или печной агрегат выложен своими руками, основное требование к нему – способность обогреть сразу несколько помещений и абсолютная безопасность в эксплуатации.

Существует два способа, как можно смонтировать печку для бани:

• поместить топку в соседней комнате;
• установить конструкцию непосредственно в парилке.

Каждый вариант имеет как достоинства, так и недостатки, поэтому выбор нужно делать на этапе проектирования банной постройки. В том случае, когда запланирована установка печки в бане с выносной топкой, желательно создавать проем в стене при возведении здания. Правда, обогревательную конструкцию можно смонтировать не сразу, для чего впоследствии в уже выстроенной стене создают отверстие.

Особенности конструкционного решения

Производят агрегаты с выносной топкой из чугунного сплава или стали. Они имеют существенное отличие по сравнению со стандартными печками – это выносной канал, который бывает съемным в тяжелых конструкциях и приваренным в легких, сделанных из нержавейки.

В первом варианте дверцу топки моно располагать как в соседнем помещении, так и снаружи постройки, на улице. Благодаря такому решению прогреваться будут одновременно два помещения, не нужно оборудовать место для хранения дров в парилке, а в комнату, где отдыхают люди, не попадет дым.

Выносной канал изготавливают либо пирамидальной формы, либо прямоугольной. Его делают более широким в месте прикрепления дверцы, чем около топки. Такая модель, как печь для бани с топкой из предбанника, у которой на дверце имеется панорамное стекло, выглядит более привлекательно, это видно на фото. Осуществлять контроль над количеством топлива можно без открывания. Благодаря топочным каналам и стеклообдуву исключено оседание копоти на внутренних элементах печи.

Основную часть топочной конструкции помещают на специально оборудованный возле перегородки фундамент. Чтобы отделиться от нее используют термоизоляцию. Располагать ее можно по любую сторону от двери в зависимости от планировки помещения. Если в парилке отсутствует топочная дверца, в ней будет сэкономлено пространство, а агрегат можно расположить в любом удобном месте.

Также выносную топку можно поместить снаружи банной постройки. Такой вариант не совсем удобен, поскольку, чтобы подбросить топливо, необходимо будет выходить из здания на улицу. Установка печи в баню с выносной топкой вполне оправдана только при обслуживании коммерческих саун, когда за функционированием агрегата следит работник.

В частных домовладениях подобную конструкцию проектируют в регионах с южным климатом, где в теплое время года на улице постоянно высокая температура. Также расположение выносной топки снаружи будет разумным решением при использовании в качестве топлива угля, поскольку от него появляется много грязи. С одной стороны - не желательно пачкать помещение, а с другой – горит уголь дольше, да и тепла от него больше, чем от дров.

Лучшее месторасположение для дверцы топки

Помещения, куда можно вынести дверцу топки – это моечная, предбанник, комната отдыха. При наличии площади подойдут все перечисленные варианты. Но, если выбрать первый из них, появляется необходимость определиться с местом, где дрова будут сухими, а также имеется вероятность, что газ проникнет в помещение.

Что касается комнаты отдыха и предбанника, то посредством стеклянной дверцы можно будет, сидя в тепле, наблюдать за тем, как горят дрова. Аккуратная топка способна украсить интерьер. Предбанником называют отдельную комнату, выполняющую функцию тамбура. Здесь никто не отдыхает и не принимает процедуры, а значит, сложенные дрова никому не помешают. Когда банная печь с выносной топкой имеет дверцу в другом помещении, то, в комнате, где находятся посетители бани, не будет пахнуть дымом.

Необходимость принятия мер безопасности

Поскольку банная печь – это металлическая конструкция, она при эксплуатации раскаляется до высоких температур и принятие мер безопасности, в том числе и противопожарных, является необходимым мероприятием.

Требования к монтажу:

1. Печь следует располагать на расстоянии полуметра от банных стен, а возле перегородки, через которую выходит топочный канал, устанавливают тепловой экран, сделанный из изоляционного материала.
2. Когда на боковой стенке имеется одинарная теплоизоляция из металлического или цементного листов толщиной около 1 миллиметра, оставляют меньший промежуток – до 25 сантиметров. При применении двух листов (двойная изоляция) расстояние делают равным 12,5 сантиметров. Фиксируют теплоизоляционный материал так, чтобы он не касался потолочного перекрытия и пола, не вплотную к стене, а оставляя 3-сантиметровый зазор.
3. Расстояние от поверхности конструкции до потолка не должна составлять меньше 120 сантиметров. Между топочной дверцей и ближайшей дверью соблюдают промежуток, равный минимум 125 сантиметров. Топочный канал располагают в 40 сантиметрах от деревянной стены, но при наличии защитного экрана расстояние делают до 25 сантиметров.
4. С целью обеспечения пожарной безопасности стенки металлического агрегата нужно обложить камнем или кирпичом. Отделка топки банной печи – необходимое мероприятие. Под печную конструкцию подкладывают стальной лист, который не допустит возгорания при попадании на пол угольков. Перед дверцей топки укладывают квадрат размером 40х40 сантиметров.

В продаже имеются модели печных конструкций с выносной топкой, которые не нужно обкладывать кирпичами. В комплекте к ним идут металлические экраны, защищающие стены и пол.

Обустройство основания под металлическую печь

Когда производится монтаж банной печи с выносной топкой, ей потребуется прочное и надежное основание. Отдельный фундамент нужно делать, когда вес всей конструкции не превышает 700 килограммов. Основанием служит цементная стяжка толщиной 20 сантиметров или покрытие на пол из жароустойчивого керамогранита.

Чугунная печная конструкция, массивный кирпичный экран и дымоход оказывают существенную нагрузку на напольное покрытие, поэтому и необходимо строить отдельное основание, которое не может соприкасаться с фундаментом несущих конструкций здания. Оно должно превышать параметры агрегата на 20 сантиметров со всех его сторон.

Постройка фундамента

Обустройство основания под печь выполняют поэтапно:

1. Демонтируют деревянный пол.
2. Выкапывают котлован глубиной 50 сантиметров в соответствии с габаритами агрегата, добавляя с каждой стороны по 20 сантиметров.
3. На грунт высыпают щебень и песок и укладывают их 25-сантиметровым слоем.
4. Выполняют гидроизоляцию, используя двойной слой рубероида.
5. Делают из досок опалубку. Армирование требуется, если топливная конструкция с дымоходом имеет слишком большой вес.
6. При приготовлении раствора берут 3 части речного песка на одну часть воды. Смесь выливают в опалубку и выравнивают при помощи уровня.
7. Стяжку накрывают рубероидом и делают кладку в один-два ряда кирпичей.
8. Агрегат монтируют после завершения обустройства фундамента.

Если печная конструкция весит меньше 700 килограммов, стяжку из бетона можно заменить основанием, выполненным из лагов и досок. Древесину предварительно обрабатывают составом, препятствующим возгоранию.

Монтаж топливного канала

Чтобы установить выносной топочный канал в стене делают отверстие. При расчете параметров проема опираются на его размеры, которые нужно брать с учетом длины ножек конструкции.

Чтобы узнать расстояние между выносной топкой и поверхностью горючей части принимают во внимание мощность печки:

1. Данную величину можно узнать в паспорте производителя агрегата. Когда конструкция строится собственноручно, то учитывают нормы противопожарной безопасности из расчета максимальной мощности. Без защиты это 40 сантиметров и с теплоизоляцией -25 сантиметров. На размеры проема не влияет длина канала. После завершения монтажа промежуток между основной частью конструкции и перегородкой должен быть не менее 5 сантиметров. Поверхность стен обшивают огнестойким материалом.
2. Отделка топки в бане, если канал проходит через деревянные элементы, выполняется кирпичом. Кладка не должна доходить до топливника примерно на 25 миллиметров по причине возможного расширения металла при нагревании. В зазор укладывают термостойкий материал, им может быть, например, базальтовая вата. Теплоизолятор должен быть устойчивым к температурам до 1000 градусов.
3. Если планируется обшивка кирпичной стены, через которую проходит топка, деревом, нужно отступить от проема на 10 сантиметров во все стороны. Поверхность по обе стороны стены прикрывают листами нержавейки, для чего в металле делают отверстия под выносную топку. В бетонной или кирпичной перегородке создают проем размером 40х60 или 25х50 сантиметров.

Порядок установки дымохода

Канал, предназначенный для отвода продуктов горения, может быть кирпичным, металлическим или керамическим:

1. Кирпичный вариант отличается значительным весом, который оказывает большую нагрузку на фундамент для агрегата.
2. Металлическое изделие для отведения дыма является экономным и простым в монтаже. У такой трубы есть существенный недостаток – наличие высокой температуры при эксплуатации и возможность возгорания деревянных элементов. Читайте также: "Как установить трубу в бане – особенности монтажа по шагам".
3. Керамический дымоход отличается устойчивостью к высокой температуре и коррозийным процессам. Поскольку канал не нагревается до такой степени, как металлический, он считается пожаробезопасным. Монтировать керамическую трубу проще, чем класть кирпичный дымоход, и прослужит она до 30 лет.

Специалисты рекомендуют: когда выполняется самостоятельная установка агрегата нужно иметь чертеж банной печи с топкой из предбанника или другого помещения. Если нет соответствующих навыков, монтаж конструкции желательно доверить профессионалам.

banyaspec.com

Установка печи в баню с выносной топкой своими руками (фото, видео)

Обновлено:

2016-09-06

Самостоятельно установка печи в баню с выносной топкой вполне может быть реализована. Для этого придется приложить определенные усилия, потратить некоторое время, но результат в итоге будет достигнут. Поговорим в нашем сегодняшнем материале о том, как именно добиться желаемого.

Содержание статьи

Ключевые нюансы

Многие решают топить печь, используя смежное с парной помещение. При этом дровяные печи не редко выбирают с выносной топкой. Выполняется ее установка с соблюдением определенных правил.

Для реализации задуманного следует разобраться, как выносная топка может быть встроена в стену. Вполне очевидно, что потребуется сделать в стене, которая делит помещение бани, проем нужного размера, соответствующего размерам печи.

Самый оптимальный вариант — предусмотреть наличие проема еще на этапе строительства, создания проекта. Но не всегда удается предусмотреть все наперед. Потому порой единственный выход — это выполнить отверстие в уже возведенной стене.

Другая ситуация заключается в желании заменить печь бани после ее длительной эксплуатации на новую. Но вне зависимости от причин, работа предстоит не простая.

Проем

Если в ваши планы входит установка печи, которая оснащена выносной топкой, тогда тщательно подумайте вопрос выбора величины отверстия, выполняемого в стене.

На данный параметр влияет несколько факторов одновременно, среди которых:

• Размеры топливного канала;
• Используемый для возведения стены материал;
• Нюансы изоляции топливного канала.

Рассмотрим каждый из этих вопросов детальнее, что позволит грамотно осуществить установку печки в вашей бане, провести максимально качественный монтаж.

Размеры топливного канала

Высота и ширина топки — это ключевые параметры, которые учитываются в процессе работы. А вот длина топливного канала или его глубина никак не повлияют на итоговые габариты проема.

Покупая печи под дровяные бани с выносной топкой, следует учесть толщину стен, сквозь которые планируется вывести топку. К этому показателю прибавляют 5 сантиметров.

Практика показывает, что длина каналов может составлять от 16 до 30 сантиметров, в зависимости от модели печи. Потому габариты — сугубо индивидуальный параметр, который напрямую зависит от используемого типа печки.

Материалы стен

Далее рассмотрим вопрос вывода печки через разные типы материалов, из которых могут быть возведены бани.

Сегодня стены бани изготавливают преимущественно из трех типов материалов:

• Бетон;
• Кирпич;
• Дерево.

У этих материалов есть свои нюансы, потому они заслуживают отдельного рассмотрения.

Кирпич и бетон

Установка печи, оснащенной выносной топкой, в проем бетонной или кирпичной стены осуществляется в зависимости от высоты и ширины топки. Вот несколько полезных рекомендаций при работе с такими стенами.

1. Высота проема может составлять 40-60 сантиметров, в зависимости от печи.
2. Ширина проема варьируется обычно от 25 до 50 сантиметров.
3. При установке печи на фундамент, следует принять во внимание его особенности. В такой ситуации к каждой из сторон проема добавляется по 10-20 миллиметров, чтобы проем оказался больше печи. Это делается из-за расширения материала при нагреве. Иначе печка просто врежется в стены бани и начнется ее разрушение.
4. Устанавливая печи с выносной топкой, зазоры обязательно заполняют термостойкими эластичными материалами — минеральная вата, асбестовый шнур или базальтовая вата.
5. Если кирпичную стену бани отделывают вагонкой, обязательно от топки следует сделать отступ минимум 10 сантиметров.
6. Остальная открытая поверхность кирпичной или бетонной стены обшивается стальным листом из нержавейки, выполнив в нем отверстие для топки.

Дерево

Несколько иначе обстоят дела с деревянными банями.

• Чаще всего для строительства бани используют брус или сруб;
• Сначала выполняется проем в стене и выкладывается из кирпича;
• Если основание предусмотрено, к его высота добавляют размеры банной топки с обязательным учетом высоты ножек;
• Далее добавляется ширина зазора при расширении;
• Получив цифру, к ней добавляют еще 25 сантиметров кладки из кирпича, расположенную вверх и в две стороны;
• От стенок банной топки до поверхностей, способных воспламеняться, необходимо оставить зазор минимум 25 сантиметров;
• Все остальное пространство между кладкой из кирпича и деревянной стеной заделывают термостойкими материалами.

Изоляция

Установка печи в бане, оснащенной выносной топкой, обязательно сопровождается изоляцией пространства перед ней.

• Специалисты рекомендуют изолировать и пол перед банной топкой, если настил выполнен из дерева;
• В качестве изоляционного материала применяют стальные нержавеющие листы;
• Размер листов должен позволять захватить всю ширину канала слева и справа на 10 сантиметров;
• Изоляция на дровяные топки обязательна не только для банной стены из дерева, но и для кирпича, бетона;
• Имея дровяные топки, пол перед их дверцами следует плотно устилать металлическим листом на расстоянии 40 сантиметров;
• Такие меры безопасности позволят избежать попадания иск, которые могут создавать дровяные печи при горении топлива, на пол с последующим возгоранием бани.

Защитные экраны

Многие дровяные печи для бани оснащаются защитными металлическими экранами, которые могут полноценно заменить кладку из кирпича при установке печи.

Для защитных экранов из металла тоже вырезаются отверстия в стене бани, как в случае установки кирпичной кладки. Экраны могут быть боковыми, напольными, защищающими стены и пол от возможных возгораний.

Вне зависимости от того, какой метод вы используете при установке выносной топки, все дровяные и прочие виды печи должны соответствовать строгим правилам пожарной безопасности внутри вашей бани.

Монтаж в толстую стену

Если вы приобрели печи с укороченной выносной топкой, а стена бани при этом обладает значительной толщиной, безопасный монтаж все равно можно провести.

Чтобы осуществить монтаж, необходимо следовать инструкции:

• В перегородке выполняется проем;
• Внутри проема выкладывается каминная шина из декоративного кирпича;
• Над кладкой устанавливается плоская перемычка из металлического листа;
• Толщина листа может составлять 8-10 миллиметров;
• Привыкающие к печи с топкой стены утепляются теплоизоляционными термостойкими материалами и пароизоляцией;
• Не лишним будет использовать минерит для отделки;
• Над печкой на потолке монтируется экран размером 1 на 1 метр;
• Между экраном защиты и потолком бани обязательно создается воздушный зазор толщиной 3 сантиметра. Все, монтаж завершен.

Фундамент

Если дровяные печи для бани имеют массу меньше 700 килограммов, тогда оборудовать фундамент не обязательно. Заменой полноценному основанию могут послужить качественные лаги и массивные доски, уложенные на пол.

При весе печи с топкой от 700 кг и выше, фундамент рекомендуется возвести. Выполняется он размерами, на 15 сантиметров превышающими габариты банной печки со всех сторон. Если предусматривается установка напольного экрана, тогда фундамент должен превышать его габариты на 15 см.

Установка печи — дело не простое, но его вполне реально осуществить своими руками. Зато дровяные печи будут греть не только тело, но также душу, поскольку все здесь вы сделали своими руками. Опираясь на видео инструкцию и представленные рекомендации, попробуйте решить вопрос своими силами. Если не получится, всегда можно обратиться к специалистам.

etapech.ru

Установка печи с выносной топкой в деревянной или кирпичной бане своими руками

Микроклимат и комфорт в бане напрямую зависят от того, насколько правильно выбрана печь для нее. Сегодня производители предлагают самые разные модели каменок. Одной из наиболее популярных их разновидностей является печь с выносной топкой. В сравнении с обычными, конструкции этого типа имеют массу преимуществ. О том, каких именно, а также о том, как правильно установить печь в бане, и поговорим далее в статье.

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

• Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
• Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
• Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Рекомендации по монтажу

Неправильная установка печей в бане чаще всего и является основной причиной возникновения пожаров. Для того чтобы в будущем избежать в этом плане каких-либо проблем, монтаж каменки следует осуществлять с обязательным соблюдением таких рекомендаций:

• Расстояние от нагретой поверхности кирпичной каменки до стены бани, собранной из горючих материалов, должно составлять не менее 32 см. Между металлической печью и деревом должно оставаться 100 см свободного пространства. Уменьшить эти показатели можно только при использовании специальных защитных экранов.
• Расстояние от топки каменки до противоположной стены предбанника не должно быть меньше 1.5 метров.
• Установка печи в баню (фото подобных конструкций, в изобилии имеющиеся в интернете, демонстрируют это наглядно) прямо на деревянный пол запрещается. На доски предварительно следует уложить базальтовый картон. Сверху он накрывается металлическим листом. За пределы каменки этот теплоизоляционный «пирог» должен выступать минимум на 5 см со всех сторон. Конечно же, нужно защитить пол и перед топкой в предбаннике. Здесь также укладывается металлический лист длиной минимум в 40 см. Он необходим для того, чтобы предохранить полы от вылетающих из топки угольков и искр.
• Трубу каменки при установке в бане своими руками следует изолировать от горючих материалов перекрытия и кровли. Для этого используется специальный проходной узел, собрать который можно в том числе и своими руками.

Правила вывода топки через перекрытие

Конечно же, соблюсти меры противопожарной безопасности следует и при выполнении этой процедуры. Топку печи от перекрытия нужно изолировать. В том случае, если стена бани изготовлена из негорючих материалов, достаточно будет оставить небольшие проемы со всех сторон канала. В последующем их прокладывают асбестовым шнуром или минеральной ватой. Ширина изоляционного слоя в этом случае должна составлять 1.5-2 см.

Если же стена бани сложена из бруса или бревна, в ней придется сделать гораздо более широкий проем. Между материалом перегородки и каналом топки должно быть не менее 25 см пространства. В качестве изолятора в данном случае используется кирпич.

Иногда владельцы деревянных бань пробивают проемы на всю высоту в печи. В этом случае отпадает необходимость в установке защитного экрана напротив каменки, а оба помещения, парилка и предбанник, выглядят более гармонично.

Как устанавливают каменку

Итак, давайте посмотрим, как установить в бане печь с наружной топкой. Поскольку чаще всего металлические конструкции этого типа весят меньше 700 кг, их допускается устанавливать без фундамента. Но, разумеется, только в том случае, если пол в бане залит из бетона либо сбит из досок на очень надежных лагах.

Производится установка печи таким образом, чтобы расстояние от нее до перегородки соответствовало нормативам. Ее телескопический канал выдвигается на необходимую длину. Топку можно вывести на одном уровне с поверхностью стены предбанника либо оставить немного заглубленной в проеме. Последний вариант считается предпочтительным. При таком расположении топки о ее дверку невозможно обжечься.

Кладку в проеме выполняют обычным образом. Между кирпичом и материалом перегородки следует оставить несколько сантиметров свободного пространства. Закладывают этот зазор обычно базальтовой ватой, картоном или асбестом. Можно использовать и монтажную пену. Оставляют небольшой промежуток и между металлом канала и кирпичом. В качестве изолятора в этом случае лучше всего использовать асбестовый шнур.

Над каналом установку кирпичей выполняют на стальном уголке. При желании самый верхний их ряд можно выдвинуть немного вперед. В этом случае в предбаннике получится небольшая удобная каминная полочка.

Как вывести дымоход

На заключительном этапе к печи подключается дымоход. Присоединяют трубу к ней через патрубок. Сквозь перекрытие железный дымоход можно провести в специальной гильзе. Купить это приспособление в наше время труда не составит. Однако многие хозяева бань предпочитают изготавливать проходной узел самостоятельно. В этом случае прокладку дымохода производят следующим образом:

• В потолке прорезают отверстие так, чтобы расстояние от стенок дымохода до балок перекрытия и торцов досок в последующем составляло не менее 25 см со всех сторон.
• Сгибают из оцинкованной стали разделочный защитный короб. Его углы можно скрепить обычными саморезами.
• Вставляют короб в проделанное отверстие сверху таким образом, чтобы он не выступал в парилку. Между его стенками и материалом перекрытия при этом монтируют базальтовый картон.
• Снизу к коробу крепят кусок влагостойкого ГКЛ с проделанным под трубу отверстием.
• Устанавливают сам дымоход и заполняют ящик кусками минеральной ваты.

Через кровлю бани железный дымоход печи обычно проводят в «флэш-мастере» — специальном рукаве из силиконовой резины, способной выдерживать большие температуры. Можно также использовать тот же самостоятельно изготовленный стальной короб с изоляцией. Над кровлей труба дымохода должна возвышаться не менее чем на 80 см.

Как видите, установка печей в баню своими руками с выносной топкой — процедура не особенно сложная. Главное при монтаже такой модели — это не нарушать технологии сборки. В этом случае печка получится безопасной, а принимать водные процедуры в самой бане можно будет с максимальным комфортом.

Печи в баню с выносной топкой

Оцените статью: Поделитесь с друзьями!

kotel.guru

---

•
  Как нарисовать кирпич
•
  Фальш кирпич
•
  Кирпичные перегородки
•
  Колпак бетонный на столб кирпичный
•
  Теплопроводность кирпича и дерева
•
  Печь голландка для дачи из кирпича своими руками чертежи
•
  Кирпич под декор
•
  Кирпичная кладка размеры
•
  Кладка мангала из кирпича
•
  Что лучше газоблок или кирпич
•
  Что лучше кирпич или газоблок
