Печь голландка своими руками

Содержание статьи

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топки;
• дымооборотов;
• прочистного отсека;
• дымохода;
• задвижки для регулирования интенсивности тяги.

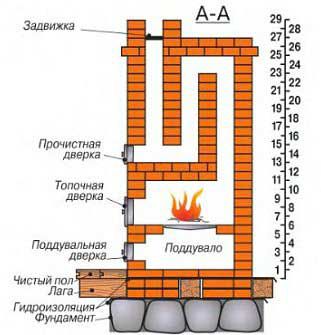

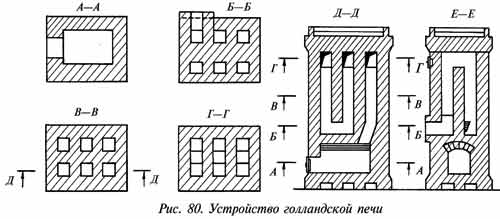

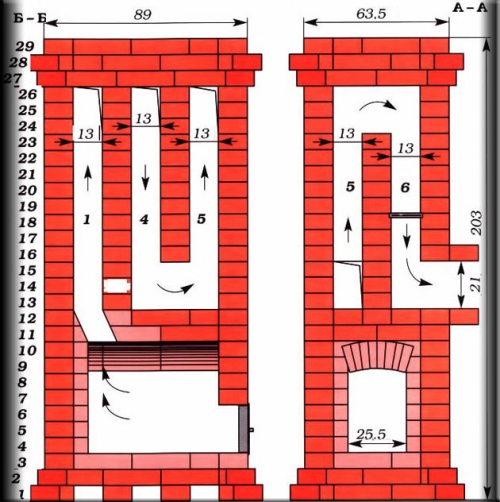

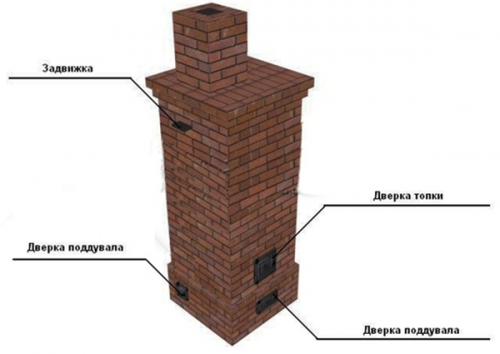

  Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

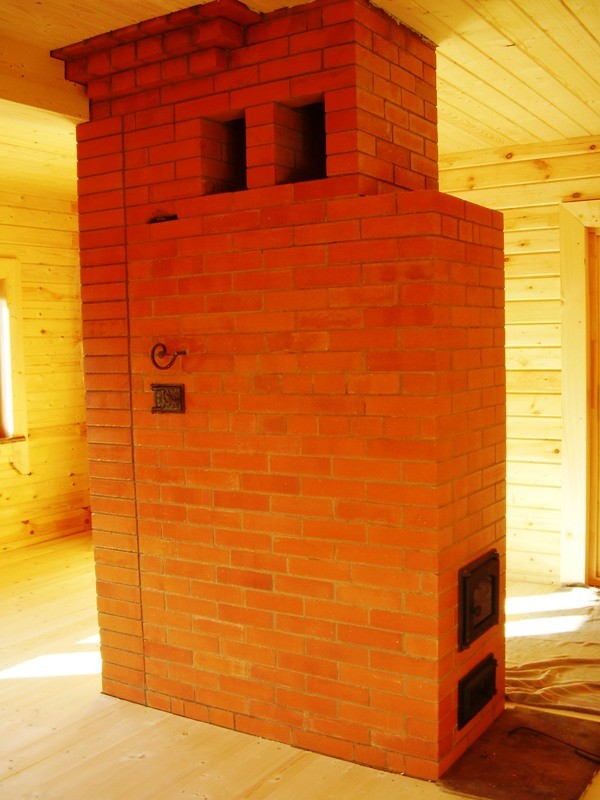

Отопительная печь голландка

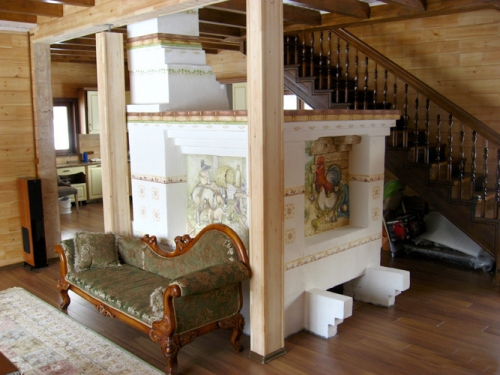

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

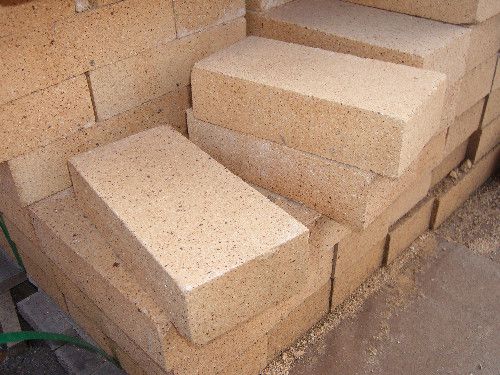

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

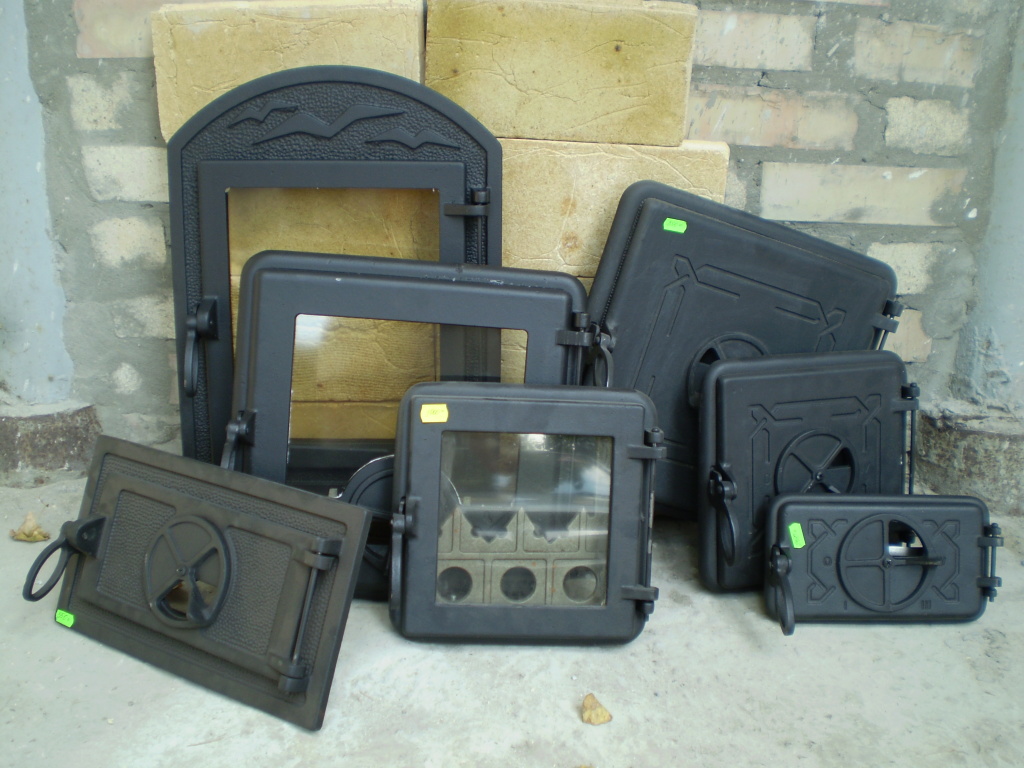

   Дверцы печные

7. Решетка колосника.

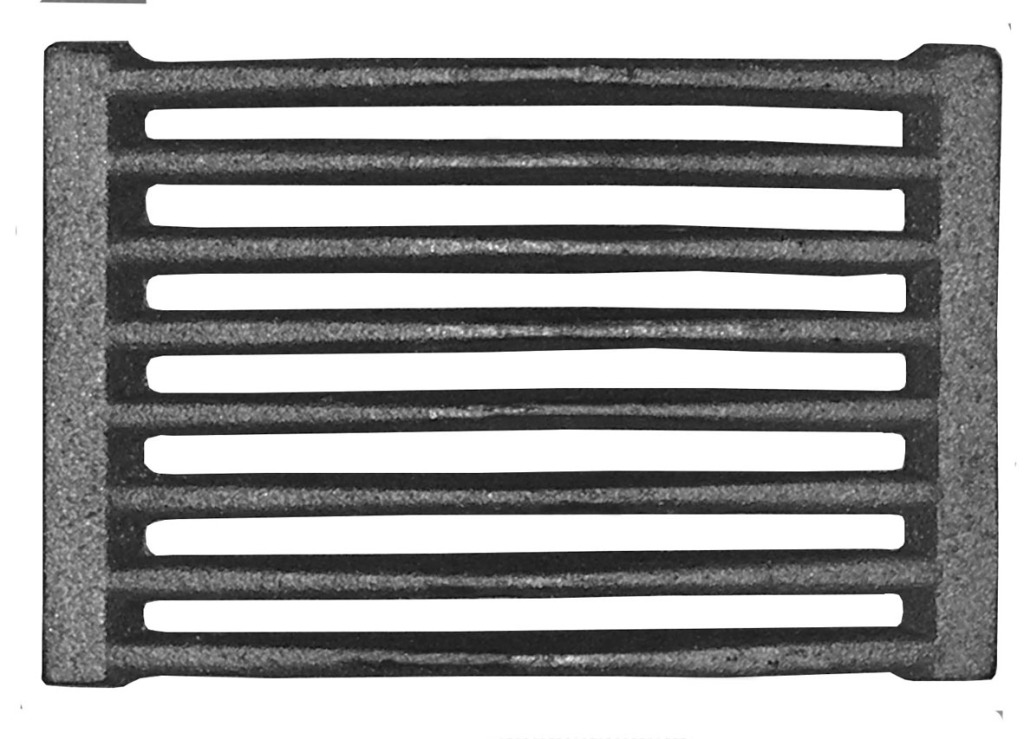

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

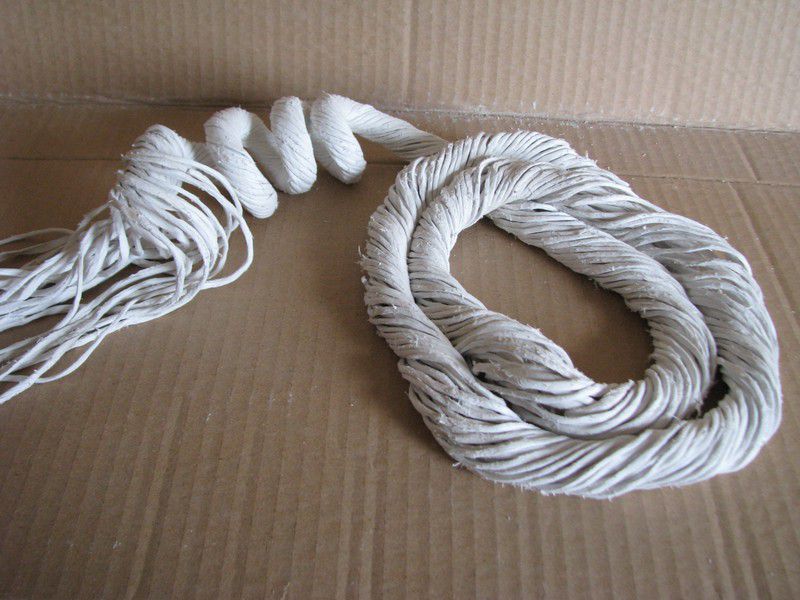

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.
12. Стальная полоса толщиной 0,5 см и шириной 5 см.

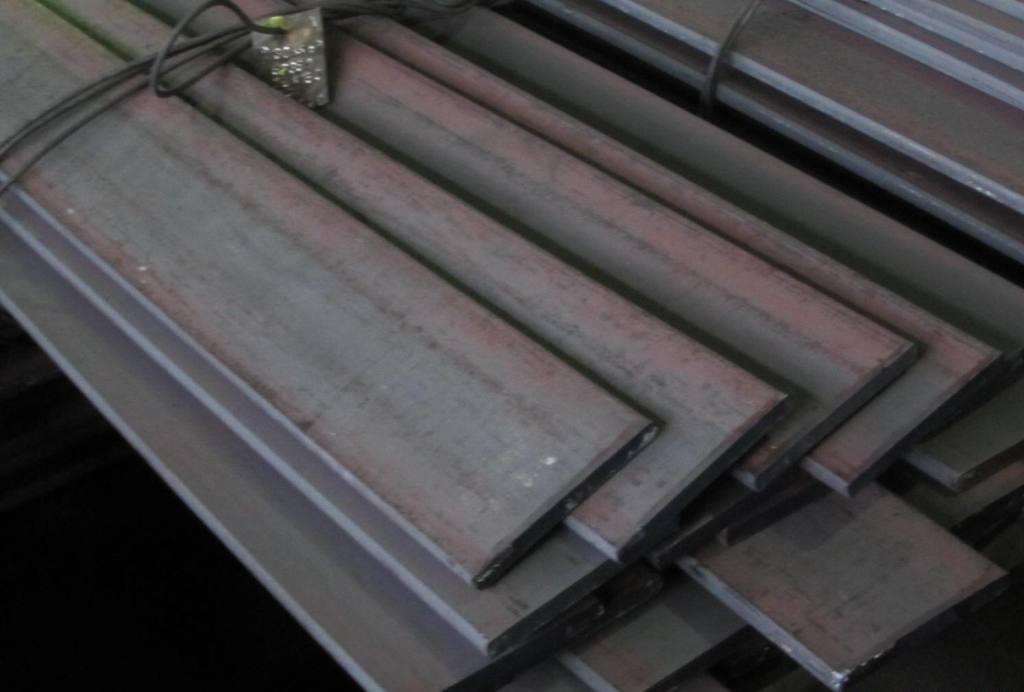

    Полоса стальная

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

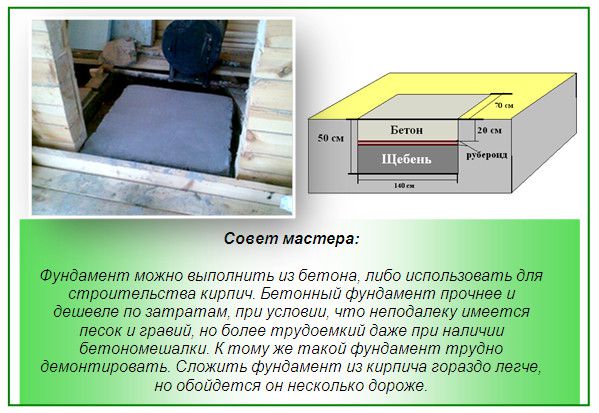

Как сделать фундамент

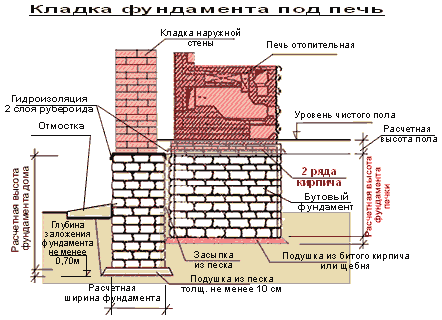

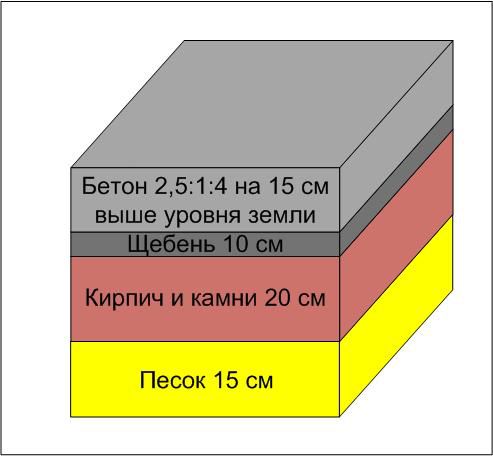

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

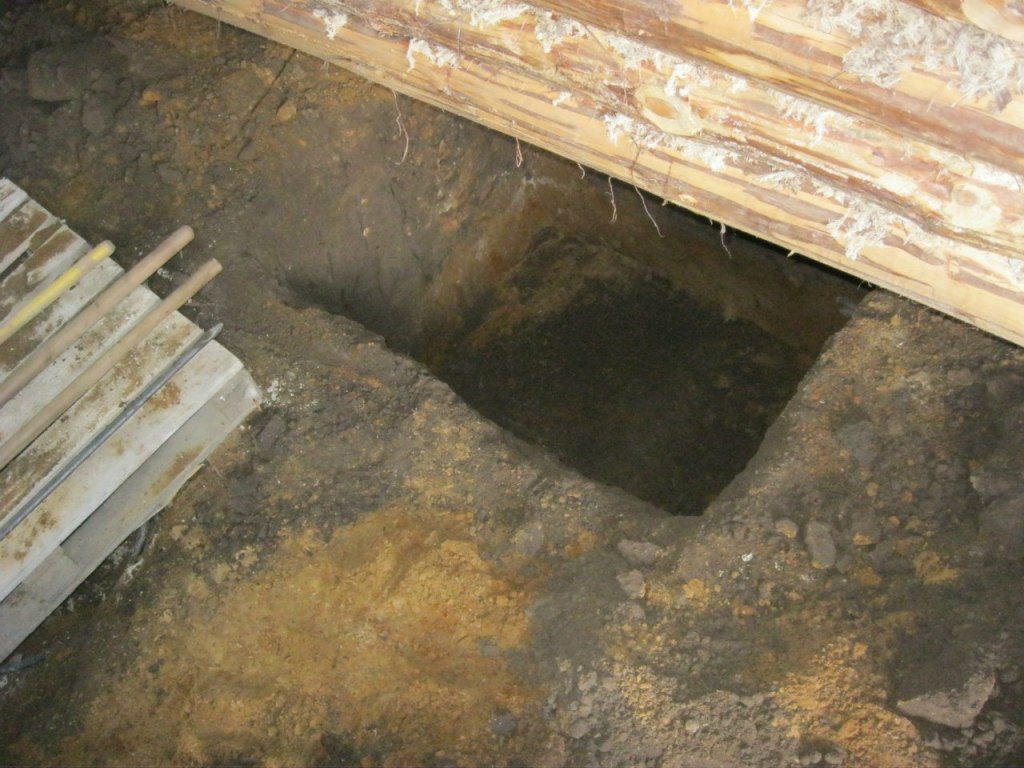

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

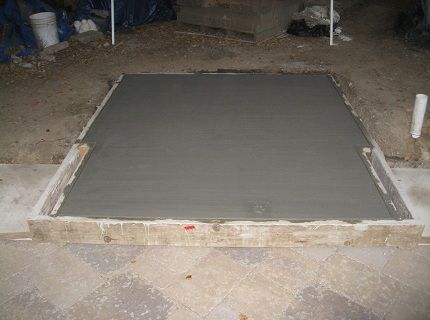

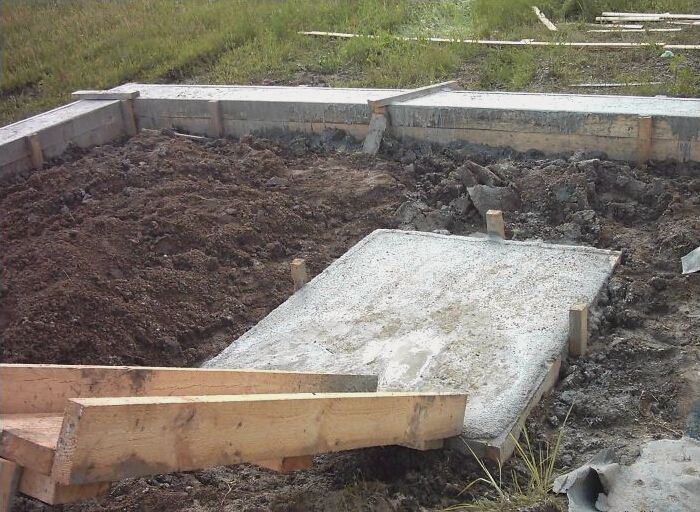

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

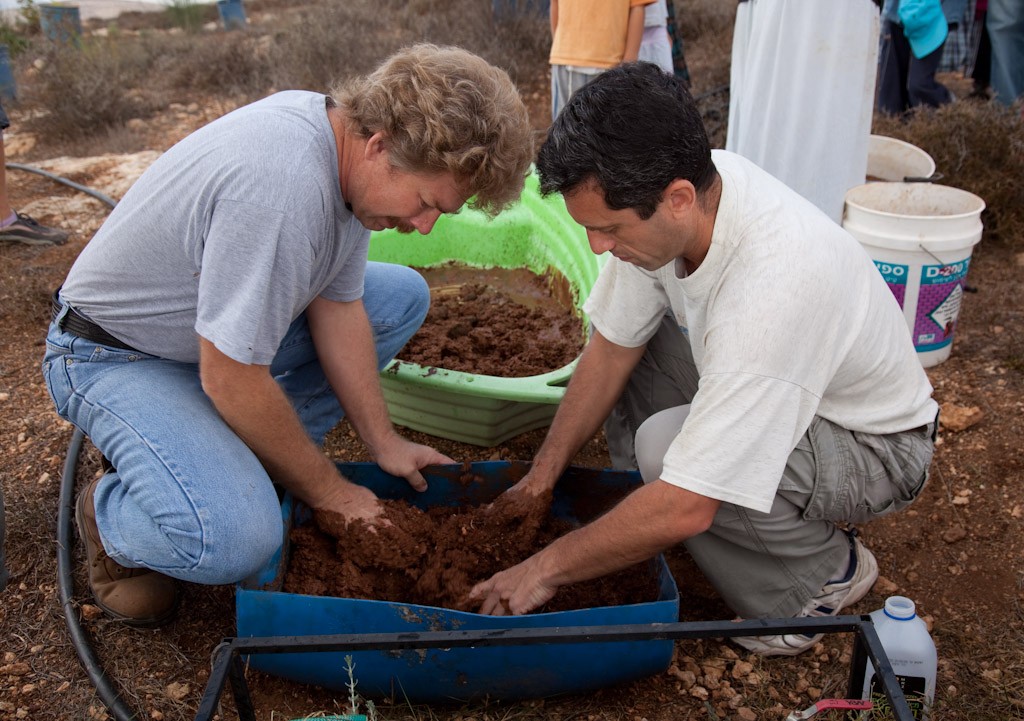

Приготовление раствора

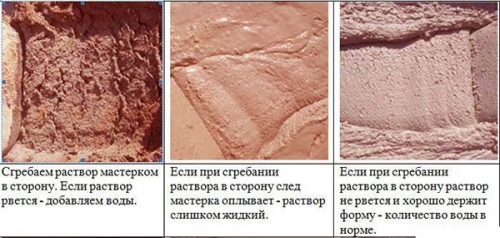

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

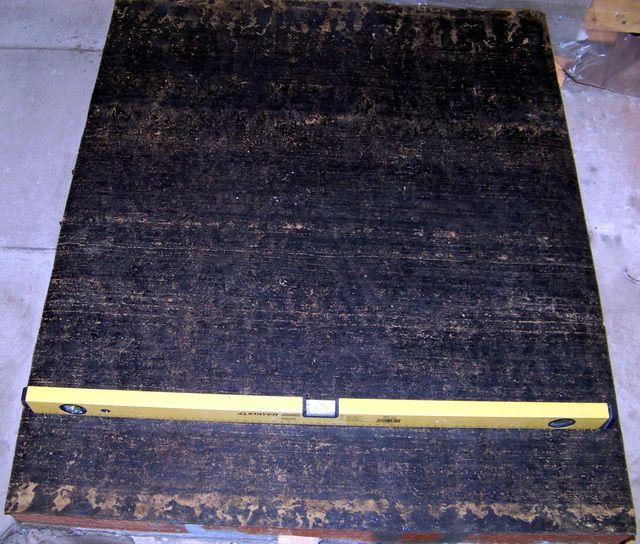

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

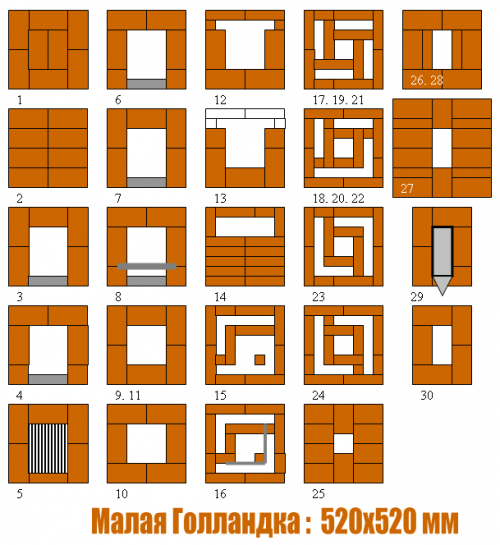

Порядовка

Порядовка

Приступаем к кладке.

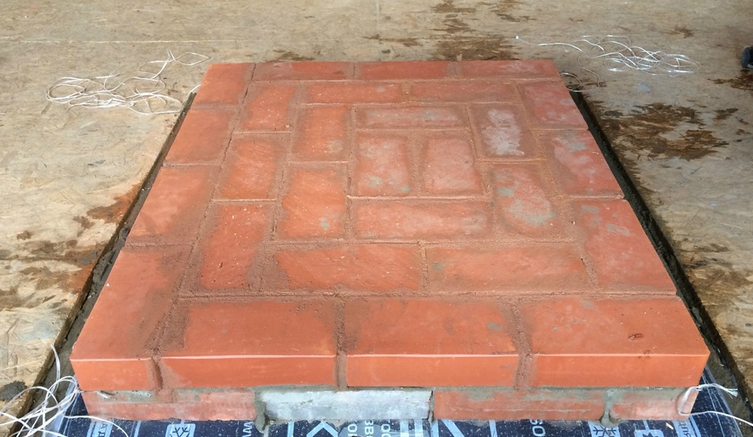

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

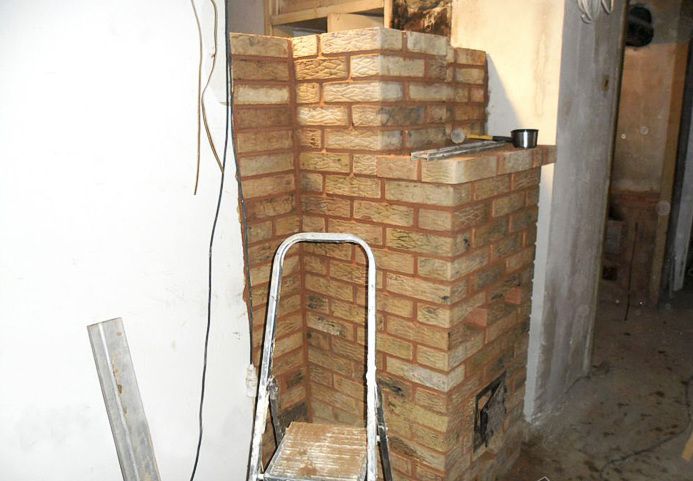

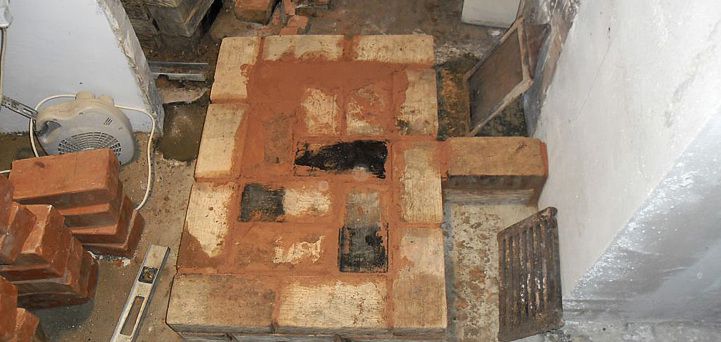

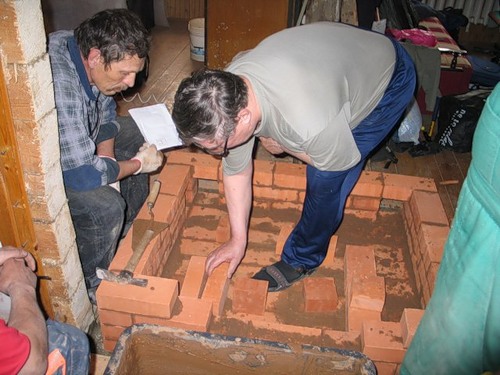

Кладка печи

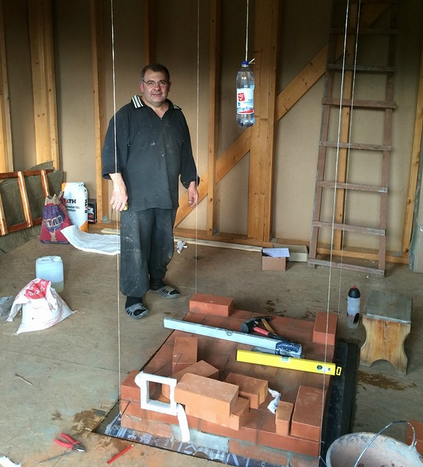

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

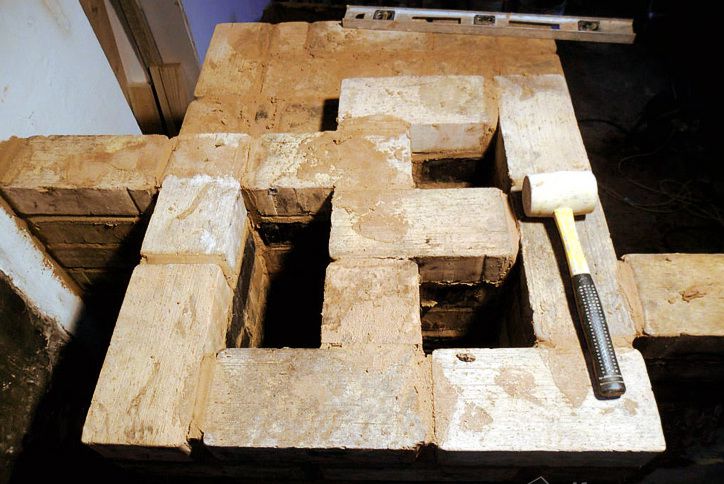

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

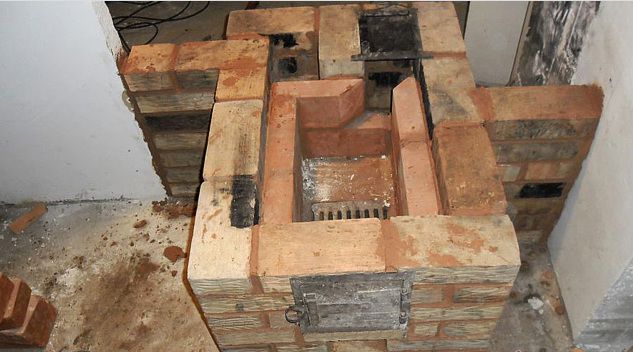

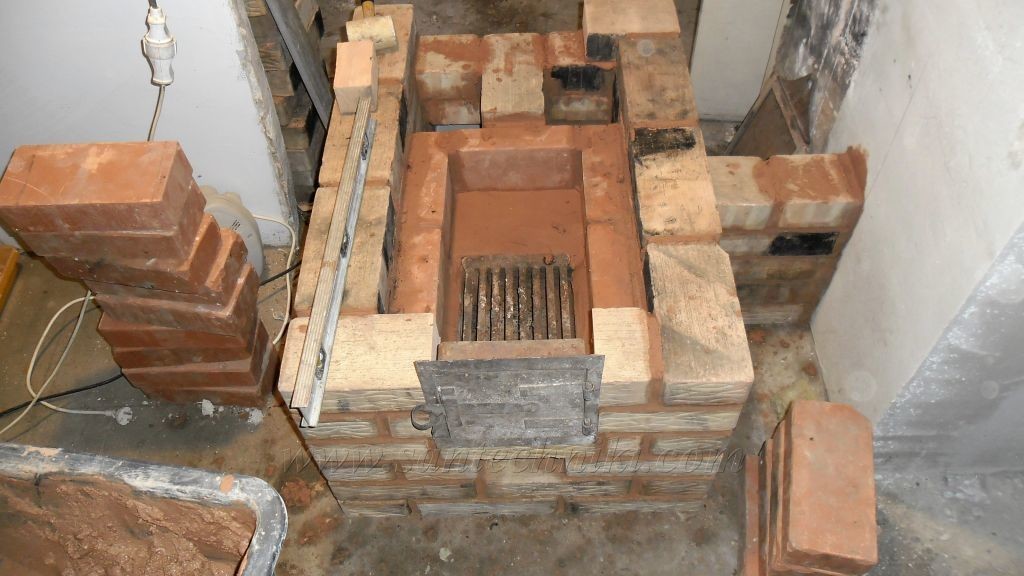

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

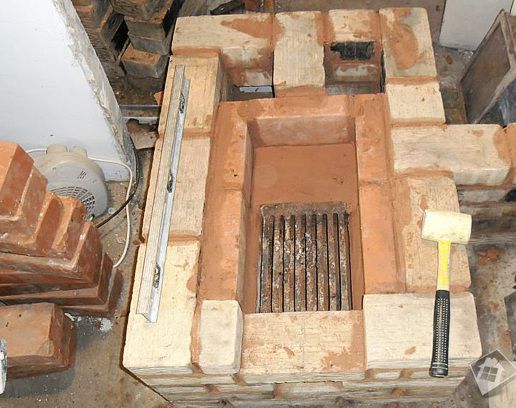

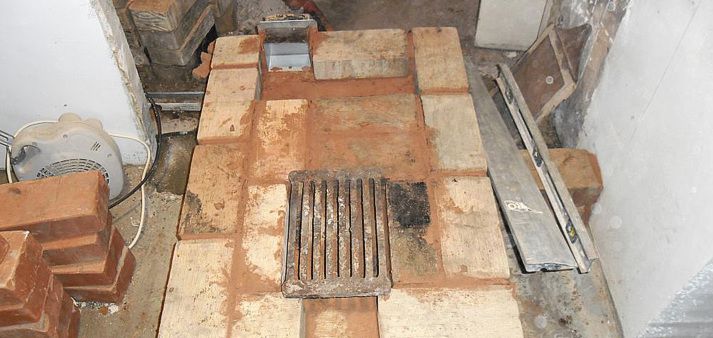

Уложен колосник

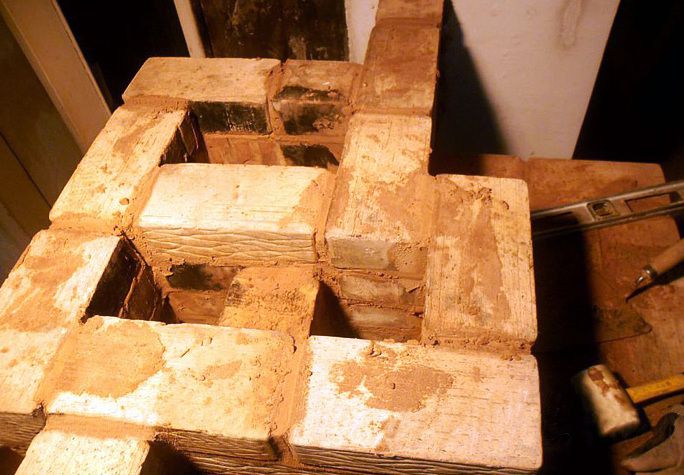

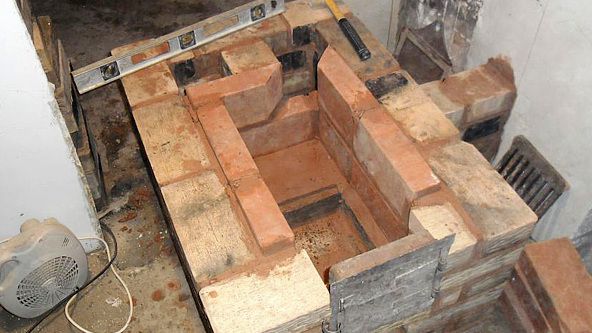

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

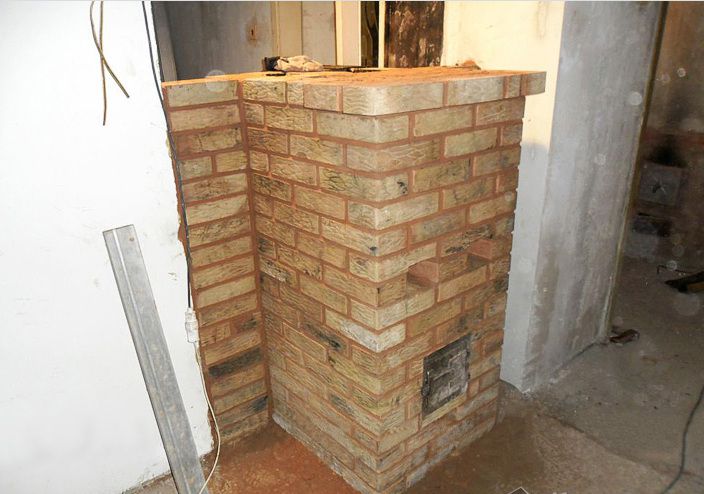

Кладка печи

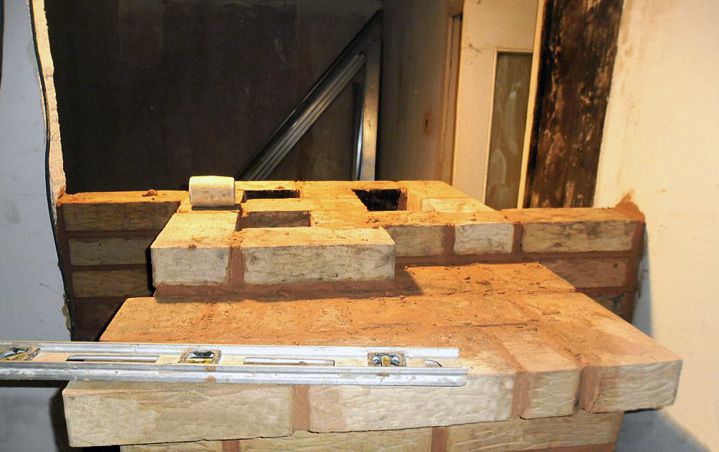

Кладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

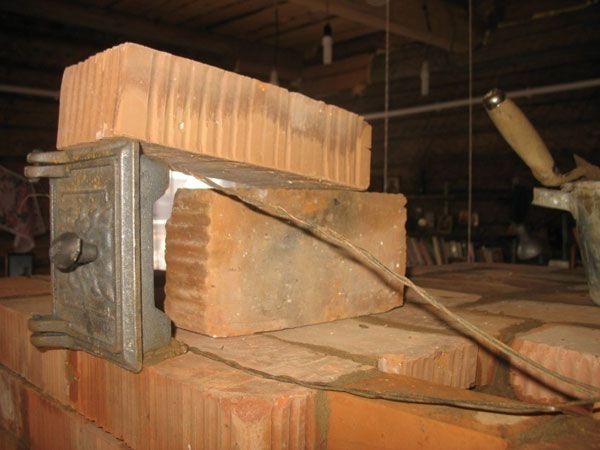

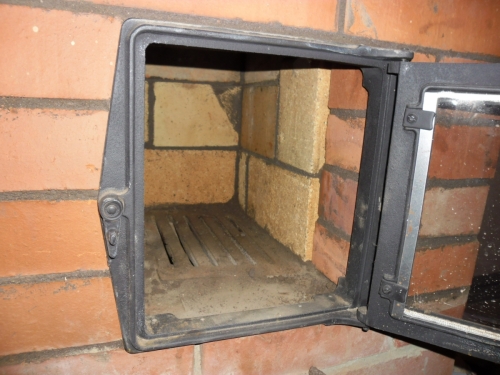

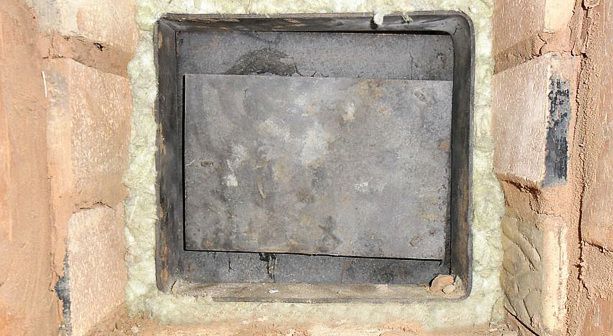

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

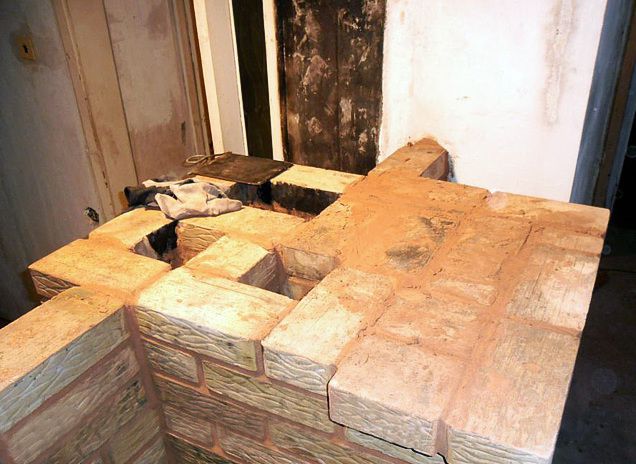

Кладка голандки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандки

Топочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандки

Кладка голандки

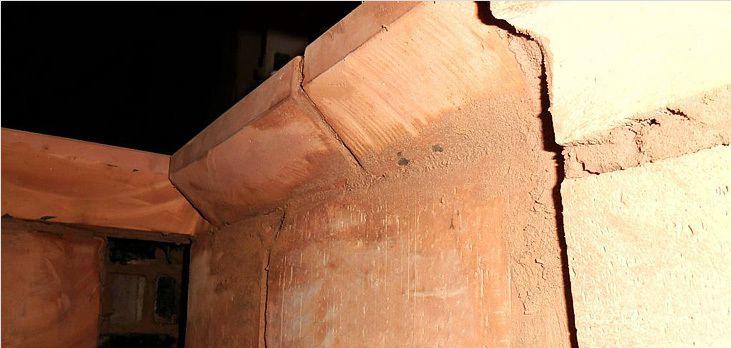

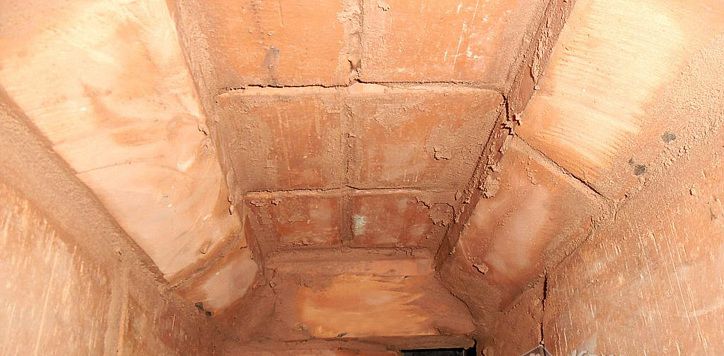

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

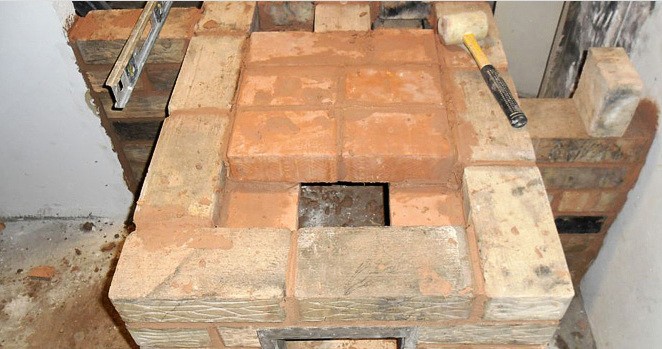

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

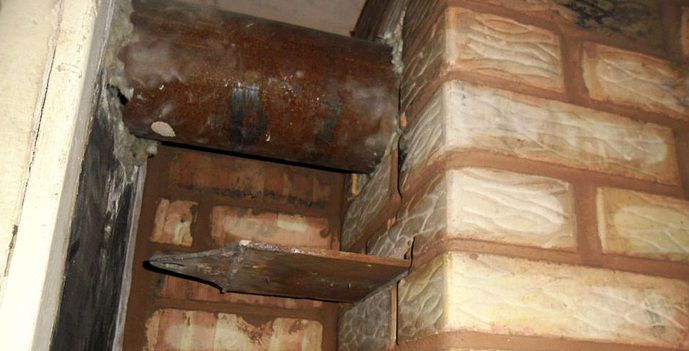

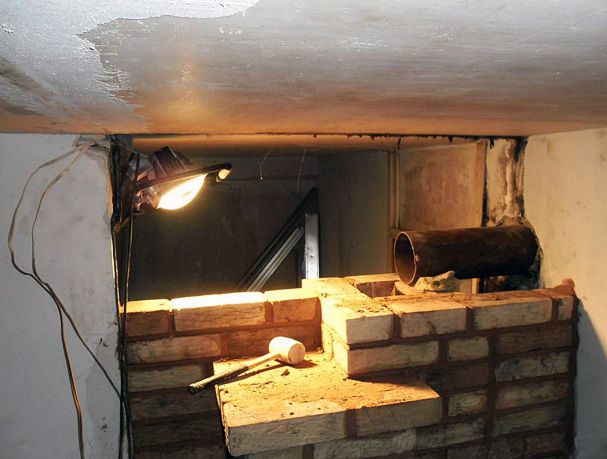

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандки

Строительство голандки

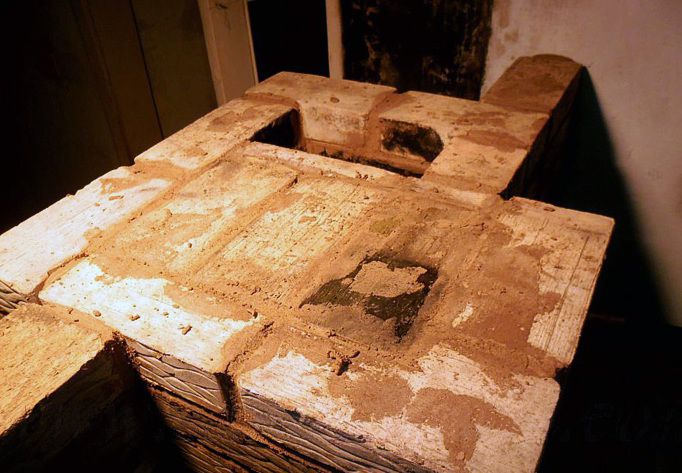

Строительство печи

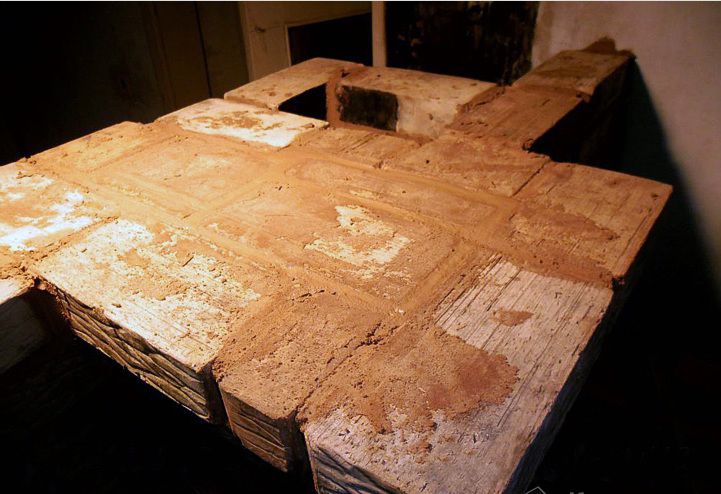

Строительство печи

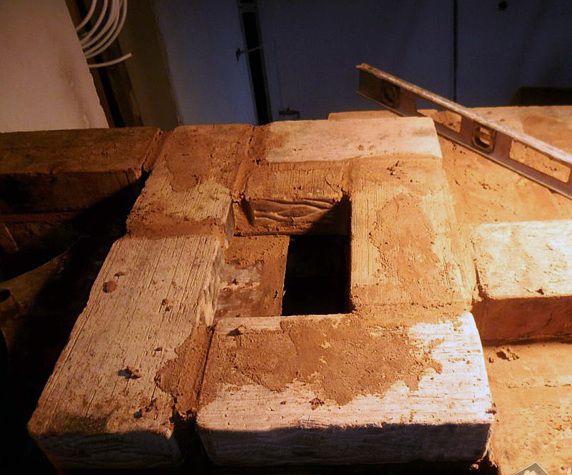

Строительство печи

Строительство печи

Строительство печи

Строительство печи

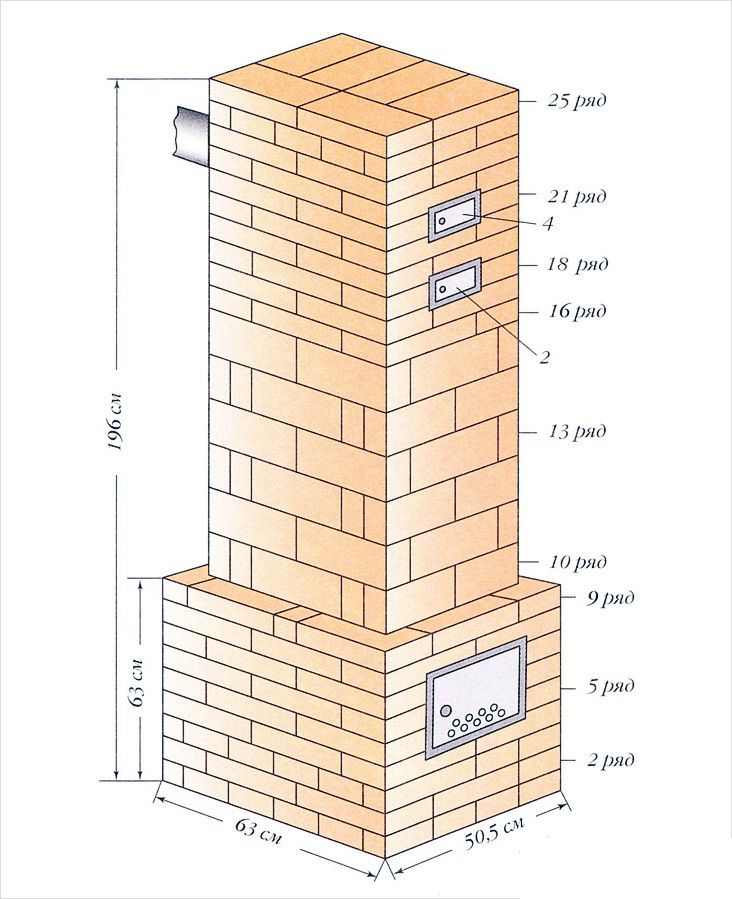

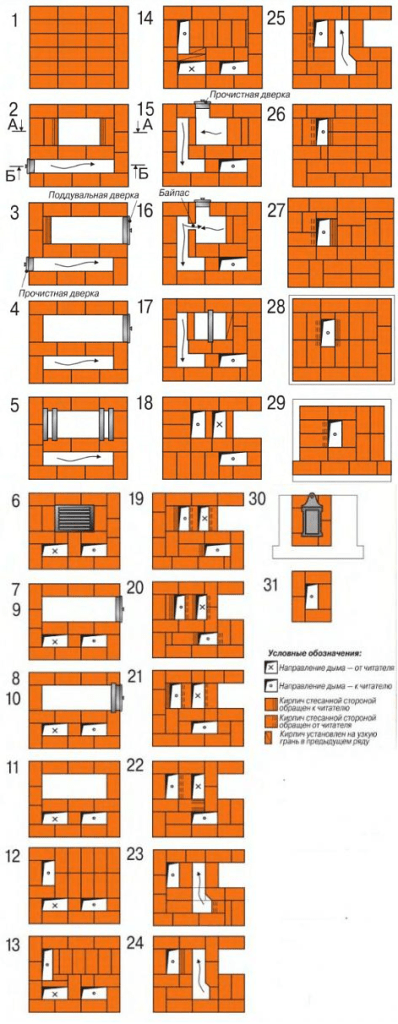

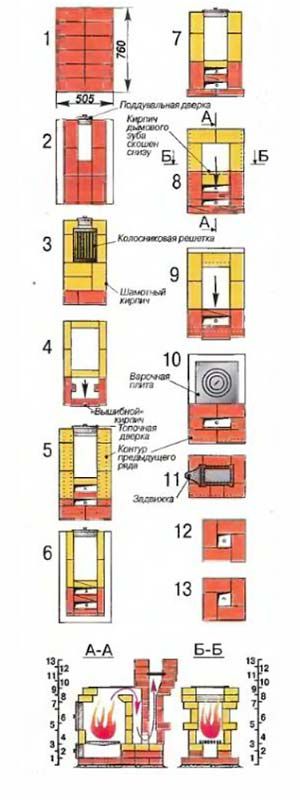

Подробная схема кладки печи голландки

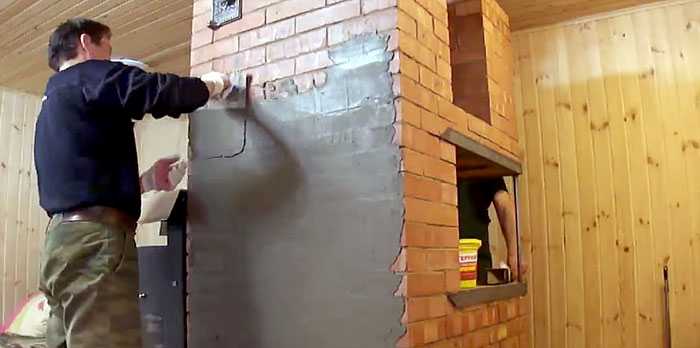

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

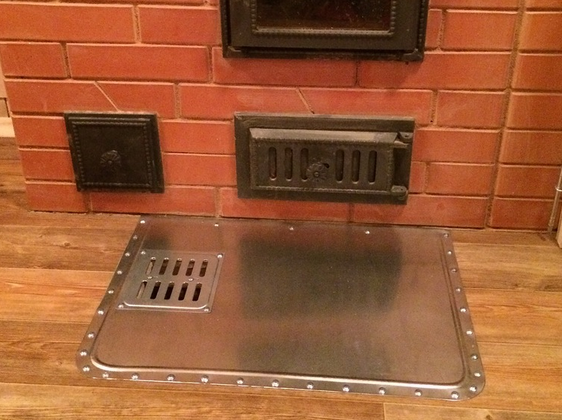

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

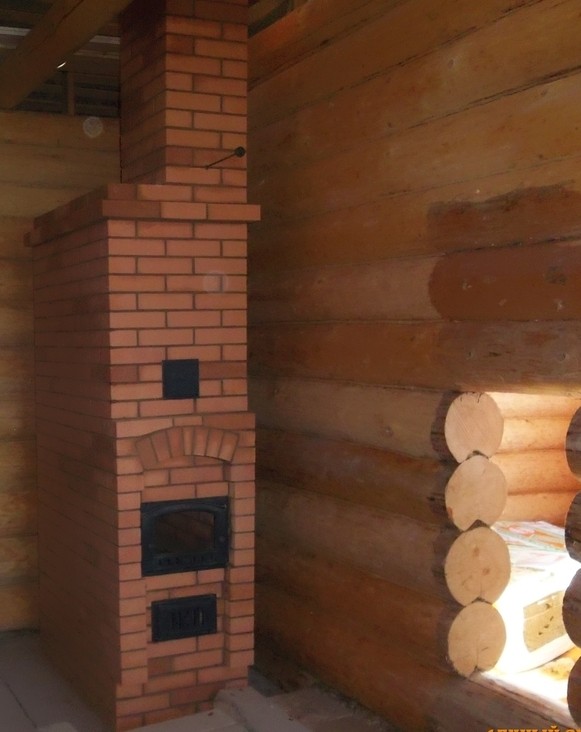

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

stroyday.ru

инструкция по возведению и видео

Голландка (галанка, голландка, голландская печь) – надежная печь для дома и дачи. На ней легко готовить (при оснащении классической модели духовым шкафом), она быстро прогревает помещение, а достаточно простая конструкция позволяет соорудить печь своими руками.

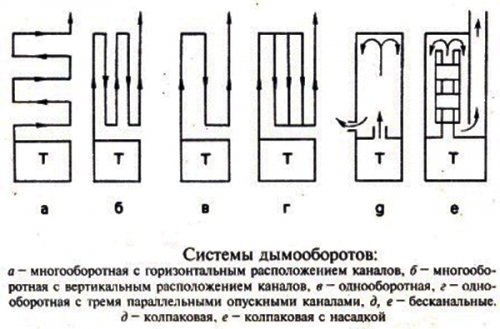

Немного о голландке

Поддувало (в силу малой тяги классической голландки, ее модель была доработана зольником и поддувалом) и зона горения по ходу строительства оснащаются дверками. Сквозь них внутрь печи поступает воздух из помещения. Постоянный доступ кислорода поддерживает горение. От величины зазора дверцы поддувала зависит тяга. Над камерой для сбора золы в кладку сразу устанавливают металлические прутки, призванные поддерживать дрова, обеспечивая свободное осыпание пепла в зольник. На дымоходе нужна заслонка. Ее ставят для уменьшения потерь теплого воздуха в трубу.

Духовку (при необходимости) ставят в печи между каналами — дымооборотами, по которым курсирует нагретый дым.

Чтобы кладка была прочной, а печь прослужила долгое время, фундамент обязательно армируют.

Как сложить голландку

Определитесь с местоположением печи. Хорошо, если он будет расположен таким образом, чтобы обогревать одновременно две комнаты.

Нерационально располагать отопительный прибор у внешней стены здания, это спровоцирует скопление конденсата.

О фундаменте необходимо позаботиться не менее чем за неделю до начала строительства.

Перед началом работы рисуем или распечатываем порядовку, запасаемся необходимым количеством инструментов, кирпичей, подготовленным глиняным и цементным раствором и другими материалами.

Габариты фундамента принимаем несколько больше, нежели основание печи. Разбираем лаги пола, роем котлован на глубину около полуметра. Если между фундаментом дома и печи расстояние очень невелико, впоследствии будем делать песчаную прослойку между ними.

Замешиваем цементный раствор – на одну часть цемента три части воды.

Заливаем первый слой раствора на дно фундаментной ямы.

Подготавливаем несколько одинаковых по длине металлических прутьев (на 10-15 см меньше, чем длина котлована). Укладываем их в раствор, соблюдая расстояние между прутками до 12 см.

Вновь заливаем слой цементного раствора (около 10 см) и повторяем процесс укладки арматуры.

Выводим фундамент «под ноль», то есть, делаем его вровень с полом, поэтапно заливая раствор.

Верхнюю часть последнего незастывшего слоя через сито аккуратно присыпаем сухим цементным порошком («железнение»).

В процессе работы необходимо строго проверять уровнем горизонтальность поверхности.

Готовим глину

Просеиваем сухую глину через сито (можно использовать решетку от кровати или мелкую сетку). Далее замачиваем просеянный порошок водой, дожидаемся, пока глина разбухнет, аккуратно сливая излишки жидкости. Когда она полностью вберет в себя воду, добавляем новую порцию жидкости — 1/8 от общего объема и песок (1 к 1 с глиной).

Приступаем к кладке

Стелим пленку-гидроизоляцию, поверх нее тонкий песчаный слой (1-5 см) и замачиваем кирпичи в воду.

В первом ряду раствор для скрепления кирпичей не используем. Выкладываем площадку из кирпичей, располагая их плашмя. Поверх этой площадки производим заливку раствора цемента (слой небольшой толщины).

Следующие два ряда аналогичны первому. Выкладку производим с учетом порядовки.

На этом этапе строительства необходимо установить отвесы. Подготовим длинные гвозди, молоток, груз (например, гайку) и нить шелковую или капроновую. В углы кладки (в непросохший раствор между первым и вторым рядами кирпичной кладки) забиваем гвозди. Используя стремянку, от потолка опускаем к этим гвоздям нить с грузом. Забиваем еще четыре гвоздя на потолочных перекрытиях, завязываем нити между потолком и кладкой. Проверяем вертикальность уровнем. Неточности устраняем, изгибая гвозди.

В третьем ряду производим установку дверцы поддувала. Для этого необходимо измерить дверцу и оставить в кладке пространство, превышающее ширину дверцы на 5-10 мм. По периметру наносим на чугунную дверцу шнур из асбеста. Фиксация изделия между кирпичами производится за счет огнеупорной проволоки (ее необходимо «утопить в растворе между кирпичами) и крепления на внутренней стороне рамки дверцы.

Важно! По ходу строительства обязательно проверяем рулеткой диагонали кладки и сверяем соответствие размеров чертежа и кладки.

Четвертый и пятый ряды: выкладываем подставку (без применения цемента) под внутреннюю перегородку и отверстие для чистки камеры-зольника.

Здесь же устанавливаем дверцу из чугуна для ниши-топливника.

Следующие три ряда(6-8): строим стенки топки и перекрытие дверцы (навешиваем на дверцу по половине кирпича с каждой стороны или делаем замковое соединение, обрезая кирпичи в виде клиньев).

Укладываем решетку, сквозь которую в зольник будут опускаться продукты сгорания. Связующий раствор не используем, чтобы впоследствии была возможность заменить деталь.

Далее (9-13 ряды) строим стены топливной камеры.

В четырнадцатом и пятнадцатом рядах производим перекрытие топливника (например, укладывая кирпичи, используя как опору металлические уголки), при этом с задней части печи остается пространство для соединения дымооборотов с дымоходом. Внутреннее пространство топливника футеруем шамотным кирпичом (ставим его «на ребро»).

Следующие ряды (16-17) – это закладка прочистной дверцы или замена ее одним «вышибным» кирпичом.

18-26 ряды: строим дымооборотные каналы в форме змеевика – три штуки.

27: заканчиваем строительство дымооборотов.

28 ряд: каналы — дымообороты перекрываем (делаем сдвиг на 5 сантиметров назад), оставляя отверстие для выхода дымовых газов.

Ряд 29: Производим формирование дымохода, кладку выполняем без сдвигов.

30: Продолжаем строительство дымохода, устанавливаем металлическую задвижку (края обматываем шнуром из асбеста и вставляем рамку задвижки в кирпичную кладку) для возможности регулировать тягу в печи.

Далее продолжаем строительство дымохода и дымовой трубы. В месте, где дымовая труба будет проходить через потолочные перекрытия, необходимо сделать утолщение в кирпичной кладке, располагая кирпичи плашмя. Обязательно следует использовать теплоизолирующие материалы для защиты перекрытий от излишнего нагрева и возможного возгорания.

Эксплуатация печи возможна через 15 дней после завершения строительства. Для проверки тяги в печи в топливнике сжигаем небольшое количество ветоши или макулатуры, регулируя зазоры заслонки и дверцы подувала.

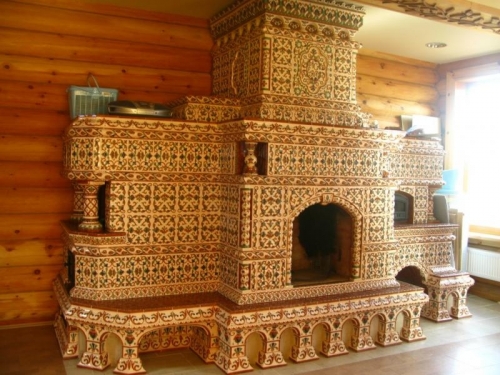

Позаботьтесь о внешнем виде печи, произведя отделку камнем, декоративной штукатуркой, красками или произведя расшивку швов.

Видео — печь голландка своими руками

kamin-expert.ru

Печь голландка своими руками | Строительный портал

Ультрамодное отопительное устройство давно перестало быть диковинкой современного интерьера, в связи с чем, узнав о разработке новых моделей, потребители неустанно повышают свои требования к их эргономике и функционализму. Одним из таких сооружений, в полной мере удовлетворившим требованиям потребителей, стала печь голландка, широко использующаяся при строительстве, как незатейливых дачных домиков, так и стильных коттеджей. Она является одним из тех уникальных сооружений, в которых одновременно уживаются и простота конструкции, и колоссальная эффективность работы. В отличие от ставшей классикой русской печи, печь голландка характеризуется значительно более скромными габаритами и меньшей толщиной стенок, что способствует ее более быстрому прогреванию. Учитывая это, отопительная печь голландка становится наиболее востребованным выбором владельцев стильных и современных коттеджей, желающих не только экономично распорядиться своим бюджетом, но и обустроить свое жилище в соответствии со всеми правилами эргономики. В связи с тем, что услуги профессионалов, связанные с кладкой печи голландки, стоят немалых денег, настоятельно рекомендуем вам обустроить печь голландку своими руками, воспользовавшись нашими рекомендациями.

Содержание

1. Печь голландка: историческая справка
2. Конструктивные особенности голландской печи. Отличия от традиционных печей
3. Достоинства и недостатки голландской печи
4. Обустройство печи голландки: советы в помощь новичку?
5. Печь голландка своими руками: материалы и инструменты
6. Изготовление печи голландки: пошаговая инструкция

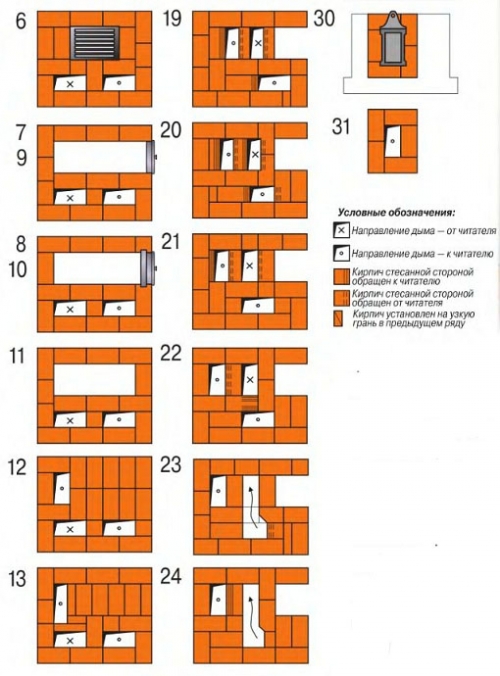

7. Порядовка печи голландки
8. Советы и рекомендации опытных мастеров
9. И в заключение



Печь голландка: историческая справка

Голландская печь известна еще со времен Колумба, но, несмотря на это, истинную мировую  популярность обрела лишь в 16 веке, когда Нидерланды стали независимым государством. С 18 века обустройство голландской печи стало практически нормой, а 19 век ознаменовался массовым признанием печи голландки, после чего данная конструкция стала доминирующей при выборе отопительных приборов. В эпоху Средневековья и Нового времени голландка стала ассоциироваться с изысканными изразцами с изображением картин великих художников, украшающими печь, и с тех пор изразцы и печь голландка – понятия неразделимые. В настоящее время данный способ декора утратил свою значимость, но, несмотря на это, он по сей день является историческим спутником печи голландки, фото которой можно увидеть ниже.

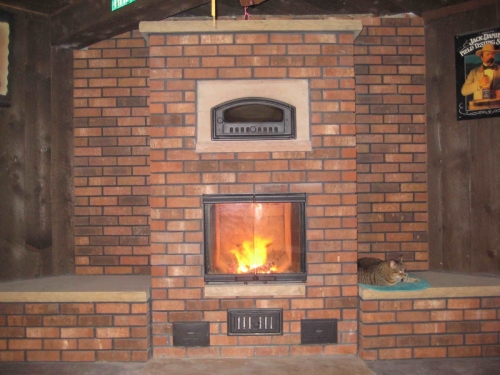

Печь голландка фото

Конструктивные особенности голландской печи. Отличия от традиционных печей

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой. Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки. Конструкция, для изготовления которой используется полнотелый керамический кирпич, характеризуется наличием следующих составных элементов:

• Топливник, также называемый топкой, представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
• Дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки.

• В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.
• В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.
• Дверца для прочистки печных труб от копоти.
• Помимо традиционного конструктивного варианта печи можно встретить и исключения:  голландские печи, оснащенные камином, варочной поверхностью или духовым шкафом.
• Специалисты рекомендуют для малых конструкций  сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Достоинства и недостатки голландской печи

Что нужно знать о достоинствах печи голландки?

• Вариабельность конструкции. За исключением грубых технических ошибок, вариации конструкции не окажут ни малейшего влияния на прочность и эффективность устройства;
• Высокая функциональность: голландку, изначально предназначенную для отопления, можно оснастить варочной поверхностью и использовать для приготовления  пищи;
• Небольшие габариты печи голландки могут не превышать 0,5x 0,5 м;
• Меньший по сравнению с традиционными печами, расход материала, не превышающий для массивной конструкции 650 кирпичей, в то время как минимальный расход кирпича для русской печи – 1300 кирпичей, да и греть небольшая русская печь будет значительно хуже;
• Небольшой вес, обусловленный малым расходом материалов, позволяет устанавливать голландку на верхних этажах загородных коттеджей, так как максимальная нагрузка от печи не превышает предельно допустимую нагрузку для стандартных межэтажных перекрытий;
• Непритязательность к материалам – характерная черта голландки. Она обусловлена рациональной конструкцией печи и небольшой толщиной стенок, что делает ее устойчивой к деформациям под действием температур. В связи с чем, в качестве основного материала для голландки можно выбрать даже пустотелый кирпич, что никак не отразится на ее функциональных характеристиках. Единственное, на чем нельзя экономить, это материал для топки, она непременно должна быть выполнена из огнеупорного кирпича;
• В связи с тем, что голландка быстро прогревается и медленно остывает, при регулярном использовании печи вы можете забыть о перерасходе топлива;
• Высокий уровень теплоотдачи: в отличие от русской печи, едва справляющейся с обогревом помещения, площадь которого составляет 45 кв. м, голландка легко обогревает 60-70 кв. метров.

А теперь несколько слов о недостатках:

• Дымоход, в основе которого лежит система каналов, выступает в роли сифона, через который выдувается тепло. Это способствует быстрому остыванию печи и связанному с ним, низкому КПД;
• Не рекомендуется топить голландку топливом, характеризующимся мгновенным сгоранием: к нему относится хворост, сухой камыш и солома. В процессе его горения, вследствие  канальной системы дымохода, печь не успевает прогреваться должным образом. В связи с этим, качественное функционировании печи возможно только тогда, когда топливо находится в режиме тления;
• Если для топки голландки использовать низкосортное высокозольное топливо, это чревато чрезмерным оседанием сажи в дымоходе, что может стать причиной возгорания.
• Очень важно не перетапливать голландскую печь, так как, перегреваясь, она начинает выделять угарный газ.

Примечание! Оптимальной температурой голландки является 50-60 градусов. Данную температуру легко определить наощупь: если, прикасаясь ладонью к печи, вы еще можете терпеть, а при соприкосновении тыльной стороны ладони с печью, ощущаете сильное жжение, значит температура не превышает 60 градусов.

С механической точки зрения, принцип функционирования печи предельно прост. Газы, нагретые в топливнике, в первую очередь поступают в дымоход, а точнее в первый подъемный канал. Пройдя через него, и достигнув верха, характеризующегося достаточно низкой температурой, проходят через второй проем, не переставая отдавать тепловую энергию печным стенкам. Достигнув топки, они снова претерпевают нагрев, после чего опять поднимаются, но уже по третьему каналу. Тот же принцип лежит в основе прохождения  тепла через четвертый и пятый каналы. Лишь после этого по шестой шахте воздух достигает топливник и выходит через дымоход.

Обустройство печи голландки: советы в помощь новичку?

Новичку, впервые решившему попробовать свои силы в отрасли строительства, специалисты настоятельно рекомендуют  предварительно сложить печь в соответствии со всеми представленными рекомендациями, но без использования бетонного раствора. Проведя данный эксперимент, получивший прозаичное название «сухая кладка», позволит сэкономить время на разработке чертежа печи и при этом предотвратить наиболее распространенные ошибки. Чтобы качество кладки готовой печи не подвело вас, необходимо четко следовать инструкции и чертежам, предложенным профессионалами. Это позволит избежать основной ошибки новичков – низкого качества кладки, обусловленной распространенным «строительством на глаз».

Печь голландка своими руками: материалы и инструменты

Перед тем как заняться планированием системы, заранее предусмотрите место для ее размещения. Будет идеально, если вы это сделаете на этапе строительства дома. Следующий этап заключается в подборе качественных материалов и инструментов. Для типовой печи голландки, предназначенной для обогрева помещения площадью 40 кв. м, потребуются следующие материалы и инструменты:

• 200 огнеупорных кирпичей;
• Речной песок, предпочтительно просеянный;
• Проволока, легко поддающаяся сгибанию;
• Гравийный щебень и синяя глина, необходимая для более стойкого сцепления раствора;
• Цемент;
• Рубероид, необходимый для гидроизоляции;
• Дверца для обустройства топливника, предпочтительно заводского производства;
• Сухой клей для кладки печей, обладающий огнеупорностью.
• Из инструментов понадобятся строительный уровень, мастерок, лопата, рулетка и другие инструменты из стандартного набора.

Изготовление печи голландки: пошаговая инструкция

Чтобы в процессе монтажа предотвратить возникновение грубых технических ошибок, перед тем, как приступить к монтажным мероприятиям, специалисты рекомендуют составить схему будущей конструкции, в соответствии с которой вы будете впоследствии осуществлять монтаж конструкции.

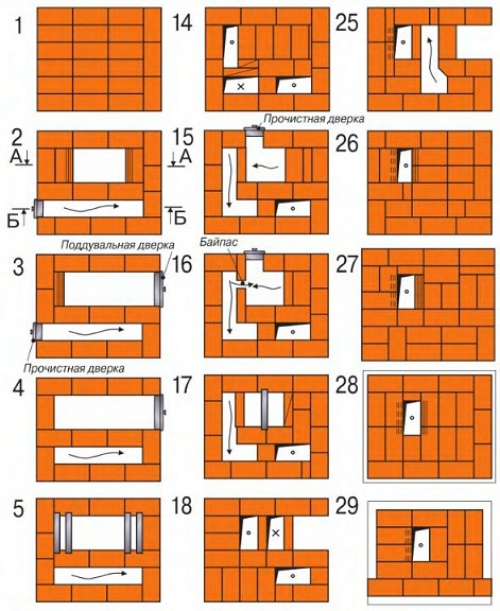

Печь голландка схема



На первом этапе необходимо выкопать яму, со следующими параметрами: ширина сторон 50 см, глубина 75-80 см. Дно ямы засыпьте речным песком с высотой слоя 10 см и 10-сантиметровым слоем гравия. Сверху уложите армированную сетку таким образом, чтобы она занимала всю оставшуюся площадь ямы. Затем приготовьте бетонный раствор, исходя из соотношения  цемента к песку, как 3:1. Подготовьте опалубку соответствующих размеров из фанеры или дерева и залейте участок бетонным раствором, после чего оставьте его на 7 дней до полного высыхания.

После окончательного высыхания фундамента, постелите на него два одинаковых куска рубероида, а сверху равномерно нанесите глину, которая не менее двух суток вымачивалась в воде в соответствии со следующим соотношением: на 8 литров глины необходимо взять около 1 кг( а точнее 900 г) термоустойчивого клея и 2 ведра песка. Перед нанесением смеси на поверхность равномерно перемешайте ее и, убедившись в том, что консистенция смеси напоминает густую сметану, приступайте к ее нанесению.

Порядовка печи голландки

Если объективно вы не считаете себя профессионалов в строительной сфере, опытные мастера рекомендуют начать с сухой кладки, то есть кладки печи голландки без использования, которая поможет избежать возможных ошибок.  Схема печи голландки весьма вариабельна и зависит от размеров конструкции. В нашей статье мы опишем порядок работ по возведению  печи небольших размеров.

Первый ряд кирпичной кладки располагается на песке, смоченном водой, который разложен по всей площади бетонного фундамента. Важно знать, что перед заливкой раствора необходимо проверить уровень и по результатам измерения он должен быть строго вертикальным;

Первый и второй ряды печной кладки должны быть сплошными. При этом нельзя забывать о правилах связки между кирпичами;

На уровне третьего ряда необходимо начать формирование зольной камеры, которая представляет собой пространство для духового шкафа, который соединяется с горизонтальным каналом. После  того, как вы начали формирование зольной камеры, можно приступить к установке дверцы для зольной камеры;

Кладка 4-го ряда основана на наращивании общего массива печи, в связи с чем, на данном этапе приступают к установке дверцы топки, что обуславливает необходимость укладки частей металлической проволоки, которая потребуется для закрепления дверцы. На данном этапе нужно упомянуть об особенностях кладки: если в процессе кладки первых трех рядов кирпичи укладывались плашмя, то кладка четвертого ряда подразумевает их установку на ребро вплоть до верхнего края дверцы;

На уровне пятого ряда устанавливают зольник, а в процессе кладки шестого вновь возвращаются к наращиванию массива печи голландки;

После того, как вы осуществили обкладку дверцы зольника, на уровне 7 ряда его перекрывают, и кирпичи вновь укладываются плашмя. То же самое повторяется и на 8-ом ряду;

Если ваша схема обустройства печи подразумевает наличие варочной поверхности, необходимо освободить для нее место, чего можно достигнуть, сместив 9-ый и 10-ый уровни несколько назад. После этого обустраивают топочное отверстие. После укладки 9-го ряда, по его верху помещают негорючий материал (асбестовый шнур), на него и устанавливают варочную плиту. 10-ый ряд ассоциируется с формированием основания под будущий дымоход.  В печи, характеризующиеся легкостью и небольшим весом, устанавливают металлический дымоход, так как  кирпичный дымоход значительно утяжелит конструкцию.

В процессе кладки 11-го ряда устанавливают задвижку, которая характеризуется наличием асбестового уплотнения. На данном уровне кладку выполняют в четверть, так как именно здесь локализуется стык дымохода и печи;

На уровне 14-го ряда топку перекрывают в верхней части, а в задней стене необходимо оставить отверстие, предназначенное для выброса излишек дыма. То же самое выполняют и на уровне 15-го ряда;

16-ый и 17-ый ряд связан с формированием прочистной дверцы, которую можно заменить обычным кирпичом, уложенным без бетонного раствора;

Укладывая  18-ый ряд, важно помнить, что он представляет собой основание дымохода печи. После его формирования устанавливают печную трубу, которую можно приобрести или изготовить из кирпичей аналогичного типа.

Советы и рекомендации опытных мастеров

• Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.
• Чтобы  повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха. Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки;
• Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами;

• Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы;
• Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

И в заключение

На многих сайтах можно встретить большое количество статей, в которых наивно утверждают, что обустройство печи голландки не представляет никаких сложностей и с этим справится даже самый неопытный застройщик. Но это далеко не так, и если вы не чувствуете уверенности в своих навыках, мы рекомендуем вам запастись терпением и усердием, а также тщательно изучить рекомендации, представленные в руководствах, которые написаны более опытными мастерами. В нашей статье опытные мастера поделились с вами опытом строительства печи голландки, и если вы будете четко им следовать, вы сможете обустроить печь голландку своими руками, избежав серьезных ошибок, которые зачастую могут обернуться трагедией. В связи с этим, мы рекомендуем вам не заниматься самодеятельностью и экспериментами в печном деле, и четко следовать советам мастеров.

Печь голландка видео

strport.ru

порядовки отопительной, отопительно-варочной (с плитой), круглой, пояснения для изготовления своими руками

Одна из наиболее популярных кирпичных печей — голландка. Изначально она пришла к нам действительно из Голландии довольно быстро прижилась: материала на нее идет немного, греет она хорошо. Названий у нее появилось много: галанка, галландка, гуланка, голландская и т.п.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят изнутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отопительная, отопительно-варочная, с лежанкой,  на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно узнать про печь-шведку.

Достоинства и недостатки

Начинаем с плюсов:

• На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
• Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
• Она нетребовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
• Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
• Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
• После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

  Это угловая печь-голландка в музее Кусково

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

• Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
• Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
• Невысокий КПД — порядка 40%.
• Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
• Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Порядовки голландок

Как уже говорили, имеющиеся проекты готовых печей можно корректировать: делать, выше, ниже, шире/уже. Если при этом не допускать очень уж грубых ошибок, проблем не будет. ниже приводим несколько схем и порядовок печек разного типа и размеров.

Маленькая печка для дачи

Эта небольшая печка занимает чуть больше 50 см в периметре. При этом будет эффективно отапливать несколько небольших помещений. Для кладки можно использовать керамический кирпич. Если есть возможность, выкладывайте топку шамотным огнеупорным марки ША-8 (ряды с 3 или хотя бы 5 по 13).

Порядовка небольшой каменной печки-голландки поможет сложить ее своими руками (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)

Прежде чем начать кладку, устройте фундамент для печи. Он должен быть несвязным: не иметь точек соприкосновения с основным фундаментом здания. Глубина залегания — такая же, как и у основного, размеры — на 15-20 см шире планируемых габаритов печи. В данном случае достаточно 70*70 см. Вниз котлована насыпается цементно-песчаная подсыпка, тщательно трамбуется. Затем укладывается черновая стяжка, поверх нее слой утепления, и сверху еще армированная бетонная плита.

После того как бетон наберет половину прочности  (при температуре +20°C необходимо 4-5 дней), можно начинать кладку печки голландки своими руками. Только сначала нужно уложить два слоя гидроизоляции (толь, пергамин или более современные рулонные материалы).

Краткие пояснения к порядовке этой печи:

• Первые два ряда сплошные. Тут очень важно точно соблюсти геометрию: углы должны быть ровно 90°, диагонали равные, кирпичи лежать точно по горизонту. (проверяйте хорошим строительным уровнем).
• В третьем ряду устанавливается дверка поддувала, в пятом она перекрывается. В этом же ряду кирпичи подрезаются так, чтобы на них опиралась колосниковая решетка. Размеры «ложа» должны быть примерно на 5 мм больше колосников. Промежуток между решеткой и кирпичом можно заложить асбестовым шнуром. Чтобы он не забился раствором, сверху уложите упаковочный гофрированный картон. При первой же растопке он выгорит, а асбест останется чистым.
• В шестом ряду устанавливается дверца для загрузки топлива, в восьмом укладывается полоса металла толщиной 5 мм, шириной около 50 мм, а длина на 5 см больше с обеих сторон, чем размеры топки. На эту полосу в следующем ряду установится кирпич, перекрывающий дверку.
• В остальных рядах идет формирование дымооброта — каналов, по которым будут проходить горячие газы из топки, и которые, собственно, и будут отапливать помещения.
• В шестнадцатом ряду нужно будет уложить два стальных уголка толщиной стали не менее 3-4 мм, размеры уголка 50*50 мм. На них будет держаться часть кладки дымооборотных каналов.
• Далее все по порядовке. В двадцать девятом ряду нужно будет подпилить кирпичи под установку задвижки (вьюшки).

Печь голландка с плитой

Как уже было казано выше, «галанка» — отопительная печь, потому вариантов с варочной поверхностью не так и много, но можно найти и их. Например, ниже есть схема порядовки такой печи (картинка кликабельна, чтобы увеличить ее, щелкните по ней правой клавишей мыши).

Порядовка голландки с плитой (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)

Плита тут безконфорочная, так что годится только разогреть что-то привезенное с собой. Если вам нужна печь для готовки и отопления — отопительно-варочная печь голландка, смотрите схему ниже. В этой печке варочная панель и вход в духовку расположены сбоку.

Схема кладки и материалы для печи-голландки с плитой и духовкой (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)

Любая галанка нетребовательна к материалам и эта не исключение: можно использовать полнотелый керамический (красный) кирпич. Для кладки используют глиняно-песчаный раствор. Зону топки (7-10 ряд) можно (но необязательно) выложить из шамотного кирпича ША-8, тогда в этой зоне (и только в этой) можно использовать специальный высокотемпературный состав (продается в магазинах). Понадобится также колосниковая решетка, одноконфорочная варочная поверхность, два стальных уголка  — толщина стали 3-4 мм, размер 50*50 мм, долина — больше варочной поверхности на 5 см с обеих сторон.

Порядовка печи-голландки с варочной панелью и духовкой (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)

Порядовка этой печи несложная, но требуются некоторые пояснения:

• Первые три ряда укладываются сплошными. Тут по-прежнему важно выдержать правильную геометрию. Вертикальность стенок и углов контролируйте в каждом ряду на протяжении всего строительства. Используйте отвес и уровень (одного уровня недостаточно, он дает большую погрешность).
• В 4-м ряду устанавливается дверка поддувала, в 6-ом она перекрывается распиленным вдоль кирпичом. В этом же шестом ряду кирпичи подрабатываются под установку колосника.
• В 7-ом ряду устанавливается дверка топки, до девятого включительно она формируется.
• В десятом ряду перекрывается дверка топки, кирпичи подрабатываются — в них выпиливают выемки под установку плиты. Как и под колосники, под плиту выемка должна быть больше размеров на 5 мм. Этот зазор позволит металлу расширяться, а кирпич от этого расширения не пострадает. Зазор закладывается асбестовым шнуром, который сверху прикрывается гофрированная бумажным картоном. При топке картон выгорит, а асбест останется чистым и будет выполнять свою функцию: компенсировать расширение металла. Уложив плиту, ее край закрывают металлическим уголком. Он будет предохранять кирпичи от повреждений.
• В 11-14 ряду идет формирование зоны над плитой. В 14-м ряду укладывается второй уголок — в точности над первым. На этот уголок опираются кирпичи, перекрывающие зону над плитой.
• В 16-м ряду устанавливается прочистная дверца и кирпичи, которые будут служить опорой духовому шкафу. Он ставится на эти кирпичи.

И шкаф и прочистную дверцу проще изготовить самим или заказать их по требуемым размерам. Дверка — рамка из уголка, к которой приделана небольшая стальная дверка. Чтобы дверка не перегревалась, с тыльной стороны к ней можно на раствор уложить кусок кирпича.

• В 18-м ряду перекрывается прочистная дверка.
• В 21-м можно установить металлические полоски, на которые будет опираться перекрытие камеры над духовкой.
• В 23-м ряду устанавливается задвижка на дымовой канал (кирпичи под нее подпиливаются).
• 24-й ряд по размерам больше, чем все другие — кирпичи вступают по периметру на 3 см, 25-й имеет уже нормальные размеры.
• В двадцать шестом ряду начинается формирование дымохода.

Возможно, вам будет интересно прочесть про то, как сложить своими руками отопительно-варочную кирпичную печь-шведку (с плитой и духовкой).

Печь отопительная голландка (трехоборотная)

Для кладки этой голландской отопительной печи используют красный керамический полнотелый кирпич. Зона топки выкладывается шамотом (ША-8) — на схеме он обозначен двойной штриховкой. Кладка ведется на глиняный раствор.

Чертеж печки голландки. Это только отопительная трехоборотная печь. Она высокая и узкая — занимает мало места

Размеры этой печи — два на три кирпича, если перевести в сантиметры — 77*51 см, высота 230 см. При необходимости высоту можно изменять, уменьшая или увеличивая количество рядов, формующих каналы дымооборота.

Порядовка трехоборотной голландской печи

В первой половине схемы для кладки печи (порядовке) все понятно. Обратите внимание, что кладка с 4-го по 11-1 ряд и часть 12-го ведется шамотом. При укладке этих рядов возможно (но необязательно) использование специального раствора для топки. Все остальные ряды кладут на глину с песком. Использование жаростойкого раствора в других рядах приведет к тому, что он высыпется — ему нужны высокие температуры для спекания.

Возможно, пояснения требуются относительно десятого и пятнадцатого рядов. В этом месте происходит сужение топки, потому кирпичи снизу подпиливают под углом 45° (на схеме они заштрихованы в длину). В 15-м ряду под новый канал дымооборота кладется стальная полоса толщиной 5 мм и шириной 50 мм, длина — 32-33 см.

Схема кладки отопительной голландки

В этой части порядовки стоит обратить внимание на ряды 31, 32, 33. В них размеры увеличены — в 31 ряду кирпичи выступают на 3 см над предыдущим рядом. В 32 идет такое же увеличение (на 3 см), в 33-м происходит уменьшение на 3 см с каждой стороны. Следующие три ряда ряда имеют совсем маленькие размеры, в  34-м устанавливается прочистная дверца, в 36-м она перекрывается. Дальше идет формирование расширения для прохода через потолочное перекрытие.

Печь голландка круглая в кожухе из металла

Этот вариант голландской печи придуман был в начале 20-го века в России, теплотехником немецкого происхождения по фамилии Утенмарк. Конструкция настолько оригинальна, что и называться стала «утенмарковкой».  Зачастую она состоит из металлического чехла, внутри которого в один ряд кладут кирпич. Печка недорога, но неэффективна. И в свое время она широко применялась в тех местах, где много денег на устройство отопления выделить не могли: в больницах, приютах, и т.п.

Несмотря на кажущуюся простоту, класть эту печь намного сложнее: для нее требуется высокая квалификация. Потому класть круглую голландку в металлическом кожухе в качестве первого опыта не рекомендуем. Тем не менее, ниже публикуем схему кладки этой голландки и ее порядовку.

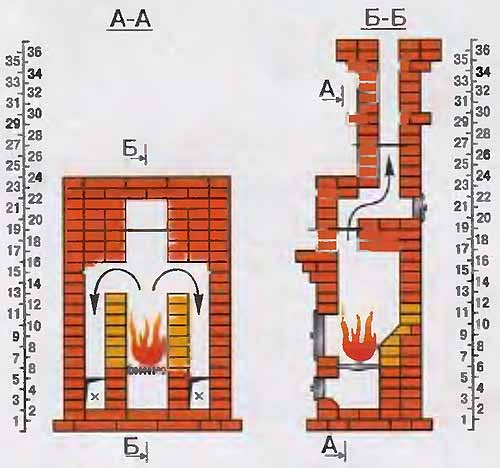

Схема кладки круглой голландки

Порядовка голландки-утенмароковки (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)

Порядовка голландки-утенмароковки (чтобы увеличить размеры картинки щелкните по ней правой клавишей мышки)



teplowood.ru

Как класть печь голландку и как сделать ее красивой

Содержание статьи

Печь голландка, КПД которой привлекает многих домовладельцев, идеальна для загородных домов и даже для бань. Привлекательна она и простотой своего изготовления. Поэтому задумывать о том, как сложить печь голландку стало все большее число наших соотечественников. Кроме отличных практических качеств, ее любят и за внешнюю привлекательность. Если хорошенько продумать, как украсить печь голландку, то она способна превратиться в настоящую изюминку внутреннего убранства.



Конструктивные особенности

Любая модификация этих печей включает в себя такие необходимые элементы, как топку, дымоход и механизм, позволяющий регулировать скорость отведения дыма. Характерными особенностями голландок являются:

• наличие нескольких каналов дымоотведения;
• отсутствие колосника;
• компактность;
• разнообразие форм при сохранении устройства топочного узла;
• отсутствие варочной плиты, хотя печь голландка с плитой тоже нередкое явление;
• небольшая толщина стенок;
• отсутствие поддувала, что вкупе с отсутствием колосника снижает интенсивность горения дров.

Схема кладки

Ниже мы расскажем, как класть печь голландку. Сейчас же предлагаем вам познакомиться с последовательностью и схемой выполнения работ:



Готовим инструменты и материалы

Перед началом работ необходимо запастись следующим материалами:

• шамотный кирпич в количестве 200 шт.;
• речной песок;
• щебень;
• глина – 0,5 м3;
• топочная дверка;
• стальная проволока;
• рубероид.

Если необходима печь голландка с плитой, то дополнительно к этому потребуется и сама варочная плита.

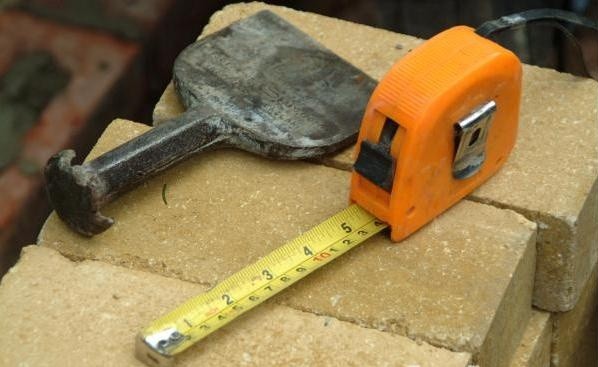

Из инструментов для работы будут необходимы: мастерок, бак для замеса глины, монтажный уровень, лопата и рулетка.



Кладка фундамента

Укладывая основание под печь, следует помнить, что оно не должно быть связано с домовым фундаментом.



Работы по укладке фундамента под печь производятся в следующей очередности:

• контур основания наносится под местом вывода дымохода. Размеры фундамента должны превосходить размеры печи сантиметров на десять;
• по контуру откапывается котлован глубиной около 0,6м;
• на дно ямы укладывается щебневая подушка толщиной около 15см. Щебень необходимо утрамбовать и выровнять по уровню;
• сооружается опалубка, которую следует обшить рубероидом;
• бетонный раствор изготавливается с соблюдением обычных пропорций;
• готовый раствор заливается в опалубку. Его полное засыхание происходит в недельный срок.



Изготовление раствора для кладки печи



Заготовленное глиняное сырье очищается от камней и просеивается. Очищенную глину заливают водой и размачивают часа три. По окончании процедуры размачивания излишки воды следует слить. Разбухшую глину смешивают с песком 1:1 и в смесь добавляют немного воды.

Кладка печи

Какая бы ни была печь голландка, с плитой или без нее, работы по кладке следует начинать с подготовки основания. Для этого застилаются два слоя рубероида, на которые насыпается речной песок слоем в 5см. Перед началом кладки песок слегка увлажняют водой.

Когда основание готово, можно приступать и к самой кладке. В процессе работы каждый кирпич должен помещаться в воду секунд на пятнадцать. Увлажненные таким образом кирпичи не станут забирать воду из глиняного раствора.

Укладка рядов

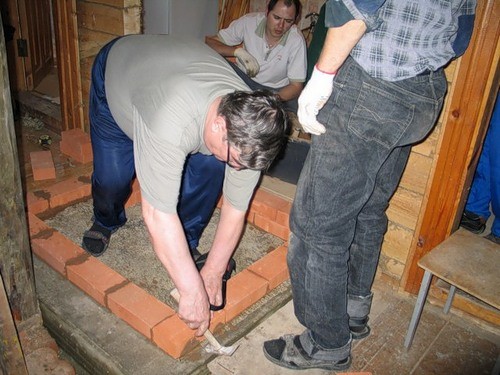

Ряд первый

Кого бы ни спросили, как сложить печь голландку, вам скажут, что первый ряд надо укладывать без раствора. Мастера это называют «насухую». Первый ряд состоит из 12 кирпичей. Его укладка должна быть проверена по уровню. Небольшой слой раствора кладется лишь сверху.



Ряды второй и третий

Кирпичи в ряды укладываются плашмя с использованием глиняного раствора. В следующих рядах укладка должна производиться на ребро.

Ряды четвертый и пятый

В этих рядах используется шамотный кирпич. Одновременно производится формирование перегородки дымохода. Кирпичи в заднюю стенку укладываются насухую, чтобы их можно было вынимать при чистке дымохода.

В этих же рядах устанавливается дверка топки. Ее фиксация производится проволокой, концы которой укладываются в швы.

Ряды шестой и седьмой

Работа выполняется аналогично предыдущим рядам. Когда обвязка дверки будет завершена, кирпичи следует снова укладывать плашмя со всех сторон, кроме тыльной. Там кирпичи остаются на ребре. Укладку кирпичей сменяют на восьмом ряду.

Периодически горизонтальность кладки выверяется по уровню.

Ряд восьмой

В этом ряду над топкой укладывается скошенный кирпич. Это дает возможность пользоваться печкой как камином, если дверка при топке печи открыта

Этим рядом завершается укладка стенок топочной камеры.





Ряд девятый

Кирпичи укладываются со смещением назад. Если строится печь голландка с плитой, то на кирпичи 9-го ряда укладывается негорючая прослойка. На нее-то и укладывается варочная плита.



Ряд десятый

Данный ряд станет основанием для дымохода. Чтобы облегчить голландку, в нее можно установить металлическую трубу.

Ряд одиннадцатый

Кладка в этом ряду ведется в четверть кирпича. Именно здесь вкладывается задвижка и формируется стык будущей печи с трубой.



Завершающие операции

Когда кладка завершена, производится установка дымохода. На щель между печью и настилом пола укладывается притопочный лист.



Стыки стенок печи с полом необходимо прикрыть плинтусами.

После завершения кладки печь должна подвергнуться просушке в течение дней 15-20 при открытой дверке топки. Разводить огонь до завершения просушки нельзя. По завершению этого срока необходимо проверить тягу. Для этого достаточно сжечь в топке немного бумаги.

Как украсить печь голландку

Закончив возведение, следует подумать, как украсить печь голландку, чтобы она смотрелась в интерьере наиболее органично. Для этого можно использовать, например, глазурованную плитку.



Печь можно также оштукатурить, а затем побелить или покрасить.



Аккуратно построенная печь красиво смотрится и без отделки



Итак, теперь вы достаточно подкованы и знаете, как сложить печь голландку. Беретесь за дело? Удачи вам! А видео предлагаем вам в помощь:

У вас есть интересная информация про голландки? Расскажите нам об этом в комментарии!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

www.allremont59.ru

Печь «голландка» своими руками - как сложить голландку (+фото)

Для обогрева загородного дома или дачи часто используют «голландку» — печь, возведенную из полнотелого керамического кирпича. Ее достоинства очевидны:

• легкость сборки;
• занимает мало места;
• хорошо прогревает как большие, так и маленькие помещения;
• после прогорания топлива печь еще долго остается теплой и поддерживает достаточно комфортную температуру в помещении.

Печь «голландка» своими руками может быть возведена и новичком, но к ее возведению необходимо тщательно подготовиться. В конструкцию печи входят:

Топочное отделение

В топливной камере – топке — происходит сгорание топлива, и дымовые газы, поднимаясь и опускаясь по удлиненной системе дымоходов, более полно отдают свое тепло. Скорость выхода дыма можно регулировать с помощью специальной металлической заслонки.

В классической конструкции «голландки» предусмотрена только дверца для топлива, однако современные печки такого рода все-таки оснащены дверцей для поддувала. Кроме того, добавлена колосниковая решетка для удобства удаления золы и закладки нового топлива.

Простая конструкция печки позволяет сложить ее даже без какого-либо опыта монтажа печи.

Организация фундамента

Печной фундамент

• Для строительства голландки требуется первоначально подготовить фундамент – как минимум, за неделю до начала монтажа. Для этого нужно определиться с размерами печки. Размеры ее основания должны быть несколько больше.
• На месте установки печи нужно разобрать пол и подготовить котлован глубиной не менее 50 см. Если фундамент для «голландки» практически опирается на фундамент дома, между ними необходимо проложить песчаную прослойку.
• Изготовив цементный раствор (цемент, вода и песок в соотношении 1:3:4), его небольшим слоем укладывают в подготовленный котлован. Потом кладут армирующую решетку из металлических прутьев, которые имеют толщину не менее 1 см. Окончательно заливают оставшийся цементный раствор вровень с полом. Сверху, после окончания работ по обустройству фундамента «голландки», уложенный раствор присыпают просеянным цементным порошком.
• В течение недели фундамент должен застыть.

Порядок укладки кирпичей

Устройство голландки

• Толщина стенок «голландки» равняется одному кирпичу.
• Уложив гидроизоляционный материал на застывший фундамент, сверху него нужно насыпать тонкую прослойку песка, и плашмя выложить первый ряд заранее замоченных в воде кирпичей, соблюдая небольшое расстояние между ними. При кладке самой печи используется раствор на основе глины: сверху, на выложенные кирпичи, наносится раствор, который постепенно опускается в оставленное пространство между кирпичами. Все следующие ряды связываются раствором, как обычно.
• Кладка голландки Сразу же после выкладки первого ряда необходимо от углов и середины каждой из 4 стен строго вертикально натянуть веревки, чтобы соблюсти размеры «голландки» и выложить ее ровно.
• Второй ряд требуется выложить целиком, со сдвигом на пол кирпича относительно кирпичей, выложенных по периметру первого ряда. В третьем ряду требуется обустроить дверцу поддувала. Так как используется уже готовая металлическая дверца, необходимо оставить место как в горизонтальном ряду, так и в вертикальных, для монтажа дверцы. Между четвертым и пятым рядом нужно уложить колосниковую решетку с возможностью ее последующей замены, и начиная с 6 ряда требуется начать выкладывать топливную камеру, в том числе и ее дверцу.
• Стены топливной камеры нужно продолжать выкладывать до 13 ряда включительно.
• В 14 и 15 рядах нужно обустроить перекрытие топливника, выкладывая кирпичи на ребро. Далее с помощью кирпичей, поставленных на ребра, формируется удлиненный дымоход, по которому будет подниматься дым по мере сгорания дров или угля в топливной камере.
• Если нужно возвести компактную «голландку», то ее дымоходы с помощью особой технологии выкладки как будто бы сворачиваются в кольцо. При монтаже большой печи длинный дымоход располагается без сворачивания, и таким образом, классическая «голландка» занимает довольно много места.
• Наконец длинный дымоход сводится к дымовой трубе, выходя наружу через крышу. В районе крыши нужно снова выкладывать кирпичи плашмя, достигнув, таким образом, большей толщины. Кроме того, нужно использовать изолирующие материалы для предотвращения слишком сильного нагрева перекрытий.
• Эксплуатация «голландки» возможна уже спустя 2-3 недели после ее выкладки.

Видео

Наверняка у вас появились вопросы относительно приготовления глиняного раствора. Подробную инструкцию смотрите здесь:

А это готовая печь "голландка", фото этапов строительства которой, размещены ниже:

Фото

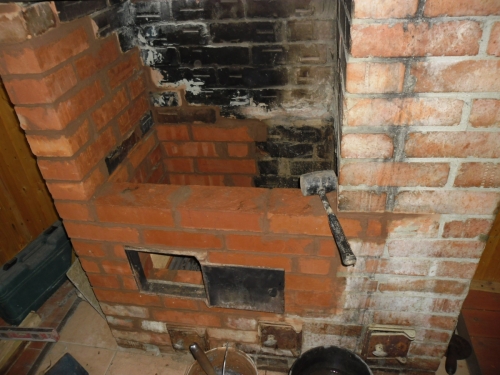

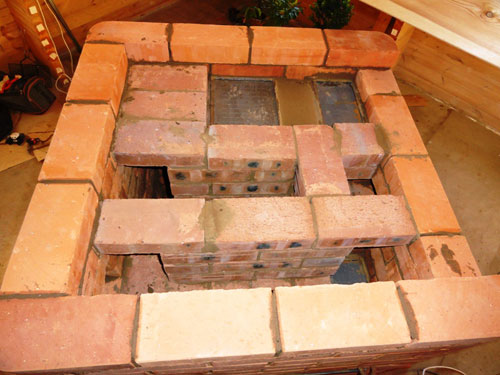

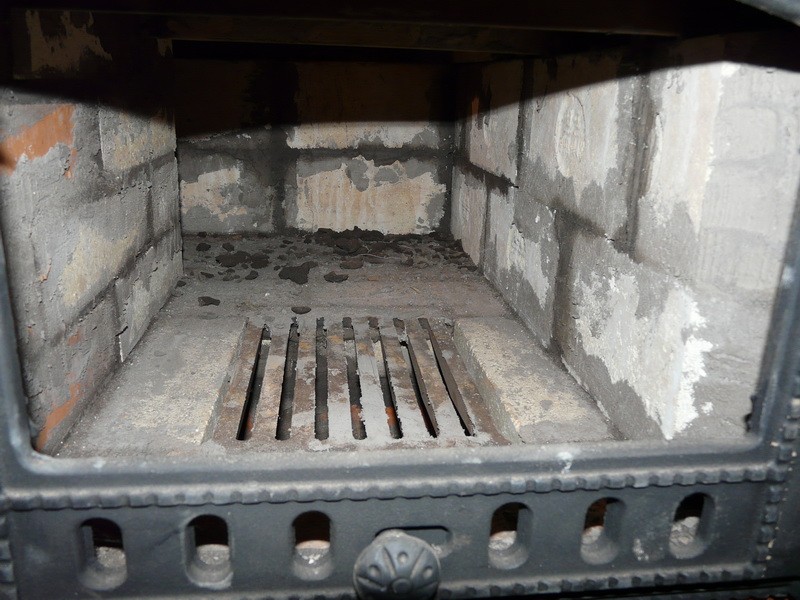

Пошаговые фотографии процесса кладки печи:

kakpravilnosdelat.ru

Как построить печь-голландку своими руками новичку в печном деле

Сколько всего существует вариантов кладки голландки, вам не скажет даже опытный печник. Ведь эта печь имеет много разновидностей по форме, размерам, может быть с лежанкой, плитой, духовкой, а также может заключаться в металлический футляр.

Бывают даже голландки с водяным отоплением. Кроме того, мастера нередко самостоятельно вносят изменения в уже имеющиеся схемы. Но если опыта в кладке печных конструкций у вас не много, рекомендуем вам найти порядовку, которая полностью вас устраивает, и строго придерживаться ее. Так же рекомендуем производить подготовительные работы — это важный этап постройки любой печи.

Предлагаем вашему вниманию две популярных схемы кладки с порядовкой – «малая голландка» и «голландка+».

Порядовка для малой голландки

Малая голландка идеально подходит для дачи (площадь отапливаемого помещения не должна превышать 16-20 м.кв). Размер этой отопительной конструкции составляет всего 520х520 см. Такая компактность достигается за счет того, что дымооборот как бы сворачивается в кольцо. Высоту печи можно увеличить за счет повторения группы рядов с 17-ого по 22-й.

Краткие пояснения к порядовке…

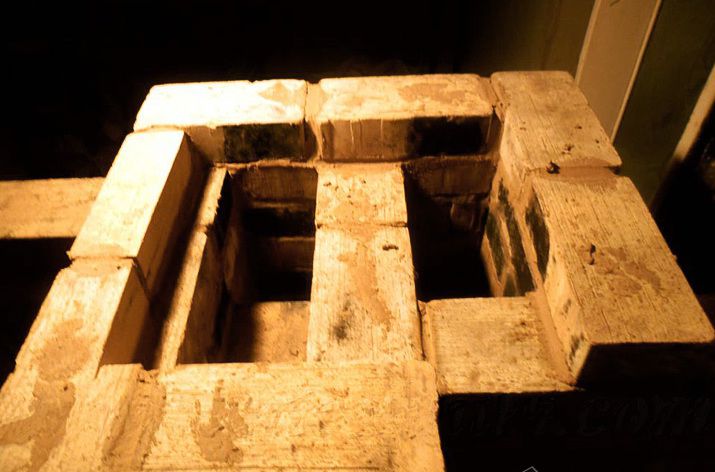

Первые 2 ряда – сплошные. Для их кладки потребуется по 8 кирпичей. Закладывая основание печи, особенно тщательно соблюдайте геометрию: проверяйте равность диагоналей, углы, правильность перевязки швов.

3-й ряд состоит всего из 5-и кирпичей, тут же устанавливается дверца поддувала.

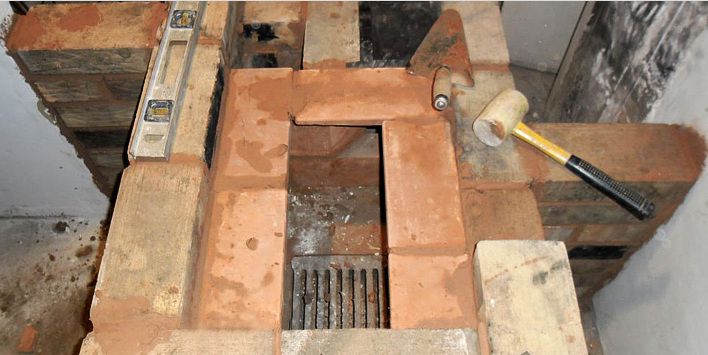

В 5-м ряду дверца поддувала перекрывается. Причем тут же стройматериал немного подрезается, чтобы на него можно было уложить решетку колосников. Причем ниша под решетку должна быть примерно на 5 мм больше самих колосников.

Секрет от опытного печника! Заложите промежуток между кирпичом и колосниковой решеткой асбестовым шнуром, а наверх подстелите гофрированный картон для защиты от забивания глиняным раствором. Когда вы будете протапливать печь первый раз, картон сгорит, а асбестовый шнур останется чистым.

На 6-м ряду монтируется дверца, через которую вы будете загружать дрова.

В 8-м рекомендуется уложить лист 5 мм металла шириной примерно 40 мм, причем длина его должна превышать размеры топки с каждой стороны на 3 см.

В 9-м на этот металлический лист укладывается кирпич, который перекрывает топливную дверку.

С 10 ряда формируется дымооборот, то есть каналы, по которым проходят горячие газы из топки. Строго следуйте приведенной порядовке, чтобы ваша затея сложить мини-голландку своими руками увенчалась успехом.

В 16-м уложите два стальных уголка 50х50 мм, которые будут удерживать часть кладки дымооборотных каналов. Толщина стали не должна быть менее 3 мм.

Остальные ряды кладутся довольно просто. Все, что вам нужно, так это внимательно следовать порядовке.И лишь в 29 ряду вам придется немного подпилить кирпичи, чтобы монтировать вьюшку-задвижку.

Порядовка для голландки+



Трехоборотная голландка+ – это печь внушительных размеров. Она легко сможет обогреть помещение площадью до 50 квадратов.

Краткие пояснения к порядовке…

1-й ряд аккуратно выкладывается на подготовленный фундамент и заливается раствором сверху. В основании голландки+ лежит 21 кирпич.

2-й и 3-й ряды кладутся на раствор. Обратите внимание, что если до 3-го ряда включительно кирпичи клались плашмя, то далее они будут укладываться на ребро до окончания обвязки дверки в 6-м ряду включительно.

На 4-м ряду следует оборудовать подставку под перегородку дымохода.

ВАЖНО! Чтобы печь было проще чистить, по задней стенке выкладываются так называемые «вышибные» кирпичи, то есть кирпичи, которые кладутся без раствора. Вы можете поискать схемы голландки, где вместо «вышибных» кирпичей устанавливается дверца. Но мы не рекомендуем этого делать, так как недостатком подобных конструкций является быстрая потеря тепла.

На этом же этапе монтируется дверца топливника, обмотанная негорючим материалом, например, асбестом. Фиксируется дверка стальной проволокой в кладочном шве.

Последующие ряды повторяют контур 4-го.

7-й ряд интересен тем, что кирпичи к нем выкладываются не только плашмя, но и на ребро по задней стенке. Начиная с 8-го ряда, строительный материал снова выкладывается плашмя.

8-й ряд может вызвать трудности, так как над топкой нужно уложить скошенный кирпич.

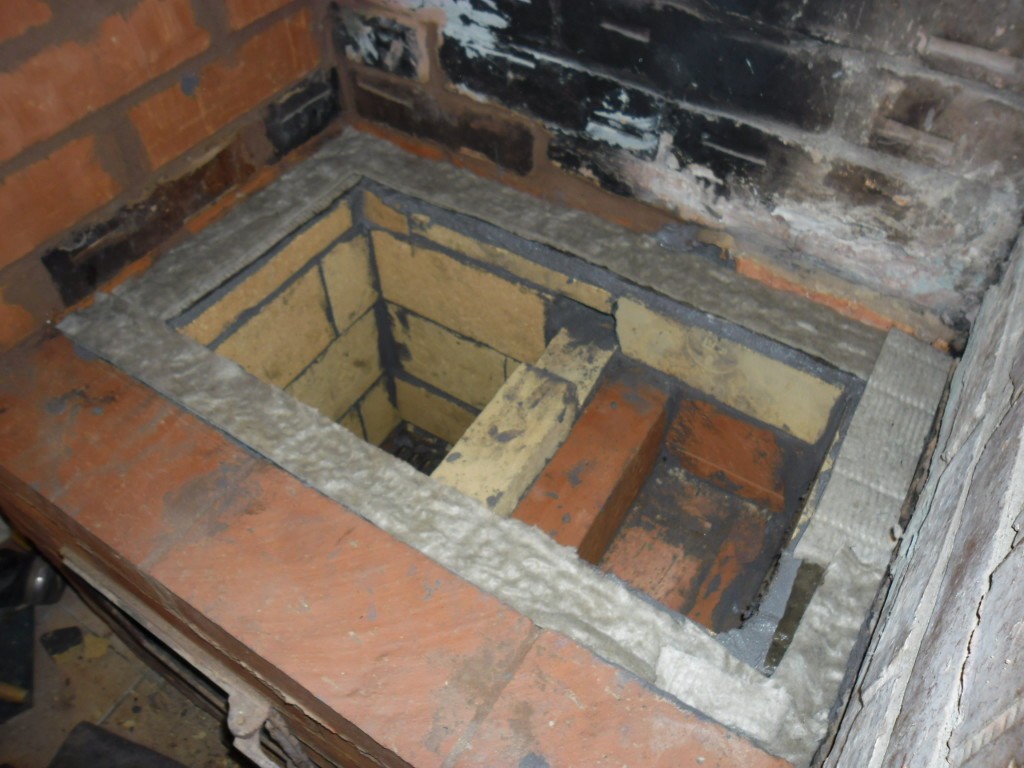

В 9-м ряду кирпич смещается в незначительной степени назад. Не забудьте выложить поверх этого ряда негорючий материал. Особенно актуально это для тех, кто планирует класть отопительно-варочную модель печи.

10-й ряд – это начало формирования основы под дымоход. Если дымоход из кирпича – слишком громоздкое и тяжеловесное решение для вас, вы можете подобрать металлическую трубу.

На 11-м ряду монтируется задвижка с асбестовым уплотнителем. Здесь образуется стык печной конструкции и дымоходной трубы. Обратите внимание, что кладка голландки здесь осуществляется в четверть.

Последующие ряды выполняются по порядовке. Процесс не должен вызвать никаких трудностей.

Когда кладка будет завершена, установите дымоход и закройте щель между полом и печью предтопочным листом, чтобы из-под голландки не просыпался песок. На стыках с полом устанавливаются специальные плинтуса.

Существует множество способов декорировать голландку. Например, ее можно отделать плиткой, а можно покрасить. В некоторых случаях довольно эффектно смотрится подобная печная конструкция вообще без лишнего декора.

Общие рекомендации по кладке голландки

• Каждый кирпич перед кладкой нужно обмакнуть в воду. Это не даст строительному материалу впитывать влагу из раствора, ухудшая его свойства.
• Обматывать топочную дверцу асбестовым шнуром нужно обязательно. В противном случае при нагреве кладка расширится и может лопнуть.
• Обычным кирпичом класть топку нельзя. Используйте для этого только специальный жаропрочный строительный материал. Огнеупорный кирпич нужно использовать в кладке уже с 3-го ряда.
• Значение имеет и толщина швов. В топке они должны быть на более 3-5 мм. На остальных участках кладки – не более 5-8 мм.
• Если печь кладется осенью или зимой, то есть в холодное время года, ее можно вводить в эксплуатацию уже через пару дней после окончания кладки. Но полноценно использовать конструкцию для отопления можно только спустя 2 недели.

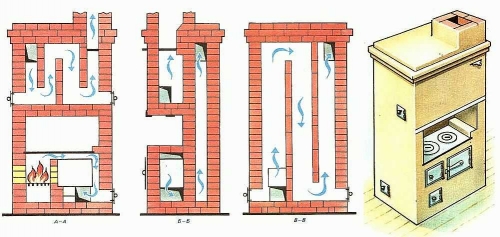

Схемы в разрезе – довольно удобны и будут понятны даже новичкам в печном деле. Но чтобы развеять все ваши сомнения о том, что самостоятельно класть печь-голландку – это совсем несложно, рекомендуем вам просмотреть видео. Этот небольшой мастер-класс поможет разобраться в некоторых моментах, которые не нашли отражение в статье.

pechinfo.ru

---

•
  Камин своими руками из кирпича для отопления
•
  Кладка кирпичных столбов
•
  Печь кузнецова кирпичная для дома на дровах варочно отопительная
•
  Мангал из кирпича с печью под казан порядовка
•
  Крыльцо из кирпича частного дома своими руками
•
  Печь 4 на 4 кирпича порядовка
•
  Плитка имитация кирпича для внутренней отделки
•
  Затирка швов кирпичной кладки
•
  Кирпичные беседки
•
  Колонны из кирпича
•
  Беседки кирпичные
