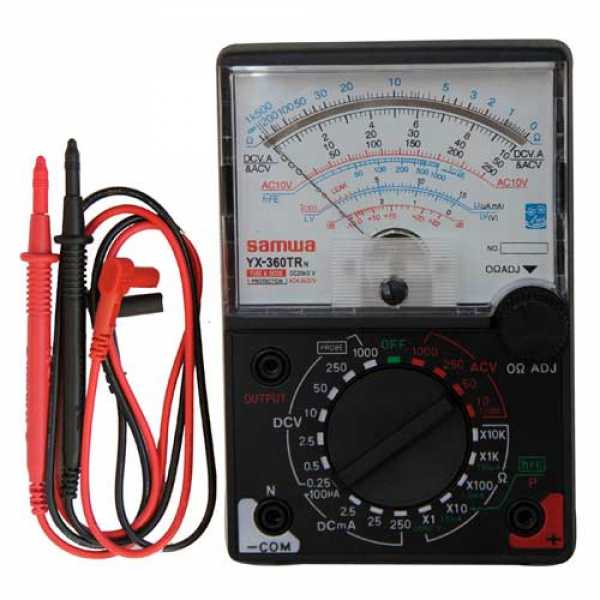

В век цифровых технологий стрелочный мультиметр все еще пользуется спросом. У старшего поколения радиолюбителей до сих пор сохранились «цешки», надежные советские приборы. Верой и правдой служат они своим хозяевам в течение нескольких десятилетий. А новое поколение смотрят на них как на антиквариат и не представляют, как пользоваться стрелочным мультиметром без инструкции. Однако, они обладают рядом свойств, которые позволяют им быть востребованными и в нынешнее время. Стрелочный тестер – это аналоговый прибор, состоящий из стрелочного микроамперметра, набора резисторов и шунтов. Другое его название – авометр (ампер+вольт). Изначально мультиметры выполняли только три функции, измеряли напряжение, ток и сопротивление. Затем набор функций был расширен. При измерении напряжения к микроамперметру последовательно опдсоединяют резисторы большого номинала, для определения тока параллельно к нему подсоединяется шунт, резистор с малым сопротивлением. При измерениях переменного тока и напряжения дополнительно подключаются диоды для выпрямления входного сигнала. Дополнительные резисторы и шунты имеют высокую точность номинала, так как от этого зависит погрешность стрелочного мультиметра. Классический советский стрелочный тестер – это модель Ц4352. У него широкий диапазон измерения напряжения (до 1200В), тока (до 15А) и сопротивления (до 5МОм). Причем этот мультиметр может измерять характеристики как постоянного, так и переменного тока. Сегодня выпускают его модификации, которые пользуются спросом. Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра. Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник. Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине. Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них. При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны. Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок. Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу. Для того чтобы стрелка не болталась, а быстро успокоилась, предусмотрены воздушные и магнитно-индукционный демпферы. Алюминиевый каркас является таким демпфером, создавая вихревые токи при повороте катушки и, согласно правилу Ленца, возникшая сила торможения успокаивает ее таким образом. Для компенсации влияния гравитации предусмотрены противовесы с изменяемым центром масс. Для устранения влияния температуры устанавливаются резисторы с маленьким температурным коэффициентом изменения сопротивления. Так как от направления тока зависит направление отклонения стрелки, то при измерениях нужно учитывать полярность измеряемого сигнала. При прямом использовании магнитоэлектрического прибора переменный ток он измерять не сможет, так как суммарный вращающий момент будет равно нулю.Чтобы все-таки измерить стрелочным мультиметром переменный ток, его сначала выпрямляют с помощью диодов. Аналоговый стрелочный прибор в режиме измерения постоянных величин имеет линейную шкалу – это плюс. А вот при замере сопротивления приходится пользоваться нелинейной шкалой – это минус мультиметра. Так как стрелка прибора имеет определенную массу, то она инерционна. И это свойство позволяет мультиметру быть прекрасным интегратором. Для восприятия информации это очень удобно. Мелкие частые колебания она сглаживает, что позволяет сразу оценить предоставляемую информацию. Цифровой мультиметр, при таком же входящем сигнале, выдает мелькание цифр, и восприятие показаний прибора затруднено. Главные достоинства стрелочного мультиметра: Инерционность стрелки позволяет мультиметру быть устойчивым к помехам. Кроме этого, им удобно следить за изменением тока на заряжающемся конденсаторе. При работе не требуется постоянно смотреть мультиметр, боковым зрением прекрасно фиксируются движения стрелки. В то же время из-за ограниченности чувствительности магнитоэлектрического механизма прибора нет возможности использовать резисторы с очень большим номиналом. Это вносит дополнительную погрешность при замерах напряжения. А при измерении тока тестер не может его фиксировать при очень малых номиналах шунта, когда практически весь ток будет проходить через него. По сравнению с цифровыми тестерами стрелочные более подвержены механическим воздействиям из-за чувствительной измерительной головки, зависят от состояния источников питания, но более экономичны. Стрелочным тестером можно измерять емкость конденсаторов, некоторые модели могут мерить температуру, определять исправность полупроводниковых элементов. Встречаются мультимтеры со встроенным генератором испытательных сигналов на несколько (до десяти) частот. У нормального производителя в комплект поставки входят: При покупке нужно обратить внимание на соответствие стрелочного мультиметра стандарту безопасности 89/336/EEC. Диапазон проверки напряжения 500-1000 В, тока до 10 А. Стрелочным тестером удобно заниматься прозвонкой проводов, проверять заземление. Некоторые имеют звуковую или световую сигнализацию при достижении сопротивления в 20-30 Ом и ниже, это очень удобно. Средним стрелочным мультиметором можно провести практически все измерения, необходимые в быту обычному человеку. Их функциональные возможности рассчитаны именно на это. Рассмотрим для примера стрелочный мультиметр m1015b, соответствующий всем стандартам безопасности. На лицевой стороне устройства расположен переключатель функций, настройка нуля, стрелка со шкалами, гнезда для подсоединения измерительных щупов. Для измерения постоянного напряжения переключатель функций устанавливается в положение DCV. Измерительные щупы подключаются параллельно нагрузке, на которой будет измеряться напряжение. Показания снимаются по черной шкале V.mA прибора. Если неизвестен диапазон сигнала, нужно выбрать самый большой, потом уже переходить на оптимальный для данного сигнала. При замере переменного напряжения переключатель переводится в положение АCV. Все остальное делается так же, как и при замере постоянного напряжения.Чтобы измерить ток, поворотный переключатель устанавливается в положение DCmA, в зависимости от диапазона значений силы тока. Начинают измерения с максимальной шкалы. Показания снимаются по черной шкале. При измерении сопротивления исследуемое устройство или деталь необходимо отключить от электричества. Переключатель режимов переводят в положение Ω. Специальной кнопкой регулятора нуля стрелка мультиметра совмещается с нулевым делением шкалы измерения сопротивления. Перед этим щупы необходимо закоротить. Если выставить стрелку в ноль не удается надо заменить батарею. Для этого снимается задняя крышка и производится замена. После этого щупы подсоединяются к измеряемому сопротивлению. Показания омметра снимаются по зеленой шкале. Коэффициент умножения зависит от выбранного диапазона. Для измерения дБ переключатель режимов устанавливается в требуемое положение стрелочного мультиметра ACV. Для диапазона 10 В переменного тока снимают показания на красной шкале dB, для диапазона 50 В нужно ввести поправку +14 в диапазоне -20…22 dB, для 250 В поправка +28 для диапазона 8…50 dB. Если сигнал имеет постоянную составляющую, необходимо измерения проводить через конденсатор емкостью менее 0,1 мкФ. При соблюдении правил применения тестер никакого ухода не требует. Может работать при плюсовой температуре до 40 градусов и влажности 75%. Когда упоминают мультиметр, обычно, имеют в виду компактный мобильный прибор с автономным питанием. Но существуют еще и стационарные стрелочные тестеры. Набор функций у них может быть такой же, как у переносных или немного шире, а точность измерений, количество диапазонов обязательно выше. Какой прибор выбрать, цифровой, стрелочный, стационарный или мобильный, зависит от нужд потребителя, но стрелочные мультиметры еще долго будут востребованы. evosnab.ru Прибор комбинированный Ц 4353 предназначен для измерений силы и напряжения постоянного и переменного тока, сопротивления постоянному току, емкости и относительного уровня передачи переменного напряжения. Прибор Ц4353 измеряет среднее значение переменного тока или напряжения, но проградуирован в действующих (эффективных) значениях при практически синусоидальной форме кривой. Применяется для измерения параметров электрических цепей электро- и радиотехнических устройств в различных отраслях народного хозяйства. Измерительный механизм магнитоэлектрической системы с внутрирамочным магнитом. Пластмассовый корпус прибора Ц-4353 состоит из основания и крышки. Элементы прибора смонтированы на печатных платах. Подвижная часть выполнена на растяжках. Измерительный механизм стрелочного типа . В приборе Ц4353 размещен единый источник питания, состоящий из трех последовательно включенных сухих элементов типа Э316 и предназначенный для питания омметра и усилителя автовыключателя. Класс точности при измерениях: на постоянном токе: 1,5; на переменном токе: 2,5. Предел измерений: силы постоянного тока: 0,06 ... 1500 мА; напряжения постоянного тока: 0,075 ... 600 В; силы переменного тока: 0,6 ... 1500 мА; напряжения переменного тока: 1,5 ... 600 В; сопротивления постоянному току: 0,3 ... 10000 кОм; емкости: 0,5 мкф. Коэффициент искажения синусоидальной формы: 1,11. Количество пределов измерения: 38. Входное сопротивление вольтметра:на постоянном токе: 20 кОм/В; на переменном токе: 2 кОм/В. Частотный диапазон: 45 ... 5000 Гц. Наработка на отказ: 6250 ч. Средний срок службы: 6 лет. Рабочее положение: горизонтальное. Температура окружающего воздуха: -10 ... +40 °С;относительная влажность: 90 % при 30 °С. Масса Ц-4353: 1,5 кг.Габариты Ц-4353: 215х115х90 мм. printsip.ru Компактный и удобный в обращении прибор Ц4353 используется при измерении не только силы тока и напряжения, но так, же способен измерять сопротивление тока и величины сигнала по напряжению. Особая конструкция корпуса позволяет использовать прибор, как в пределах мастерской, так и на открытых пространствах в сухую погоду. Основные особенности прибора Ц4353 Самой главной особенностью данного тестера является его многофункциональность. Относительно небольшой корпус позволяет использовать Ц4353 в закрытых отапливаемых и вентилируемых помещениях. Согласно производственным характеристикам ему присвоена 2 группа ГОСТ 22261 по климатическим условиям применения, что дает возможность эксплуатации в пределах от -10 до +40ºС при атмосферном давлении 630-800 мм рт. ст. Так же одной из отличительных особенностей прибора является измерительный механизм стрелочного типа. Эта деталь позволяет производить наиболее точные испытания по сравнению с современными электронными аппаратами. А наличие автоматической защиты от перегрузок позволяет его обладателям без опасения применять прибор при ремонте и эксплуатации электрооборудования в производственных помещениях. Еще одной уникальностью прибора считается его невероятная долговечность использования. Средний срок службы экземпляра составляет около 6 лет, а количество часов наработанных на отказ составляет 6250ч. Вес Ц4353 равен всего лишь 1 кг. В каких пределах функционирует прибор электроизмерительный Ц4353 Многофункциональность прибора позволяет ему значительно выделяться среди конкурентов. Силу постоянного тока и напряжение можно измерить в пределах от 0,06 до 1500 мА и от 0,075 до 600В соответственно. Силу и напряжение переменного тока измеряют в интервалах от 0,6 до 1500мА и от 1,5 до 600В. А сопротивление постоянному току вычисляется в пределах от 0,3 до 10000кОм. Сферы использования Ц4353 Электроизмерительный прибор является одним из представителей советских средств измерений. Поэтому он очень прост и удобен в работе. Сфера деятельности приборов обширна: А его особенная легкость в применении превзойдет все ожидания любого радиолюбителя. elektronchic.ru radio-uchebnik.ru Комбинированный прибор Ц4353. Прибор электроизмерительный комбинированный с автоматической защитой от электрических перегрузок предназначен для измерения тока и напряжения в цепях постоянного и переменного токов синусоидальной формы, сопротивления постоянному току, электрической ёмкости и относительного уровня передачи напряжения переменного тока. Технические характеристики, принципиальная электрическая схема, схема расположения элементов, карта электрических цепей представлены в таблицах и на рисунках. В приборе используется магнитоэлектрический измерительный механизм с внутрирамочным магнитом на растяжках ПлСр20-0,25 с натяжением 40±5 г и током полного отклонения 42,5 мкА. Сопротивление подвижной рамки 632±3 Ом, содержащей 400±2 витков провода ПЭВ-1 0,05. Rи + R34 = ((632 + 0,004(t – 20)Rи±3), Где t – температура, при которой производится подгонка, °С. tester-info.at.uaЗа что любят стрелочные мультиметры. Ц4353 как пользоваться
Стрелочный мультиметр, как пользоваться аналоговым тестером, инструкция
Назначение
Особенности конструкции
Стабильные показания
Достоинства и недостатки
Дополнительные возможности
прибор;Измерение напряжения и силы тока
Измерение сопротивления и децибел
Ц4353 Прибор комбинированный Ц4353, Измеритель Ц4353
Основные технические характеристики тестера Ц4353:
Прибор электроизмерительный Ц4353
7 сентября 2017 admin Радиосхемы. - Прибор Ц4353
Обозн. на схеме
Наименование и тип
Кол-во
Примечание
R1
Шунт 0.12 Ом ±0.3%
1
R2
Шунт 0.48 Ом ±0.3%
1
R3
Резистор 2.4 Ом ±0.2%
1
R4
Резистор С2-29В-0.125 12 Ом ±0.25% 1.0-Б
1
R5
Резистор С2-29В-0.125 15 Ом ±0.25% 1.0-Б
1
R6
Резистор С2-29В-0.125 30.1 Ом ±0.25% 1.0-Б
1
R7, R8
Резистор С2-29В-0.125 120 Ом ±0.25% 1.0-Б
2
R9
Резистор С2-29В-0.125 1.2 кОм ±0.25% 1.0-Б
1
R10
Резистор С2-29В-0.125 1.5 кОм ±0.25% 1.0-Б
1
R11
Резистор С2-29В-0.125 583 кОм ±0.25% 1.0-Б
1
R12
Резистор С2-29В-0.125 56.2 кОм ±0.25% 1.0-Б
1
R13
Резистор С2-29В-0.125 4.99 кОм ±0.25% 1.0-Б
1
R14
Резистор С2-29В-0.125 597 кОм ±0.25% 1.0-Б
1
R15
Резистор МЛТ-0.5 1.1 МОм ±5% Ж
1
R16
Резистор С2-29В-0.125 126 Ом ±0.25% 1.0-Б
1
R17
Резистор С2-29В-0.125 298 Ом ±0.25% 1.0-Б
1
R18
Резистор С2-29В-0.125 28.4 кОм ±0.25% 1.0-Б
1
R19
Резистор С2-29В-0.125 8.87 кОм ±0.25% 1.0-Б
1
R20
Резистор С2-29В-0.125 30.1 кОм ±0.25% 1.0-Б
1
R21
Резистор С2-29В-0.125 180 кОм ±0.25% 1.0-Б
1
R22
Резистор С2-29В-0.125 361 кОм ±0.25% 1.0-Б
1
R23
Резистор С2-29В-0.25 597 кОм ±0.25% 1.0-Б
1
R24
Резистор С2-29В-0.5 1.2 МОм ±0.25% 1.0-Б
1
R25
Резистор С2-29В-1 8.56 МОм ±0.25% 1.0-Б
1
R26
Резистор С2-29В-0.25 1.04 МОм ±0.25% 1.0-Б
1
R27
Резистор МЛТ-0.25 1 кОм ±5% А-Д1
1
R28
Резистор С3-39А 1 кОм ±10%
1
R29
Резистор С3-39А 1 кОм ±10%
1
R30
Резистор МЛТ-0.25 125 Ом ±5% А-Д1
1
R31
Резистор МЛТ-0.25 1.2 кОм ±5% А-Д1
1
R32
Резистор МЛТ-0.25 1 кОм ±5% А-Д1
1
R33
Резистор С2-29В-0.125240 Ом ±0.5% 1.0-В
1
R34
Резистор МЛТ-0.25 470 кОм ±5% А-Д1
1
R35
Резистор МЛТ-0.25 56 Ом ±5% А-Д1
1
R36
Резистор С2-29В-0.125 549 Ом ±0.25% 1.0-Б
1
RP
Резистор СП3-9А 3.3 кОм ±20% 25
1
RK
Терморезистор ММТ-13в-470 Ом ±20%
1
C1
Конденсатор К50-16-6.3 V - 50мкФ
1
Допускается К50-6-1
C2
Конденсатор К73-9-200 V - 0.047 мкФ ±5%
1
С2+С3+С4*=59300пФ ±2%
C3
Конденсатор К31-11-3Б- 10000пФ ±5%
1
C4*
Конденсатор К31-11-3Б- 3300пФ ±10%
1
1500, 2700, 4700, 5600, 6800пФ
D
Усилитель защиты КМП203УП1А
1
Допускается КМП201УП1А
GB
Элемент А316 Квант
3
Допускается 316 Уран М
K
Реле автовыключателя
1
P
Механизм измерительный
1
SA
Плата 1Н
1
SB1
Переключатель П2К-3-3-15-4-6
1
SB2
Выключатель кнопочный
1
VD1, VD2
Диод Д9Д
2
XS1
Гнездо
1
XT1, XT2
Зажим
2
