Фланцевые соединения полипропиленовых (пластиковых) труб

Технически невозможно присоединить полипропиленовую трубу путём электрофузионной сварки (методом плавления) к трубам из других материалов. Тем более полипропиленовые трубы больших диаметров. Поэтому на водопроводных магистралях, как правило, используются фланцевые соединения полипропиленовых труб через переходники или специализированные металлические фитинги, например, «Viking Johnson» или «WASK». Такие устройства способны захватывать кромку полипропиленовой трубы и способствуют организации надёжного болтового соединения.

Содержимое публикации

Соединения полипропиленовых труб с металлическим компонентом

Когда полипропиленовые системы представлены несущими конечную нагрузку, необходимо учитывать меры предосторожности при подключении их к металлическим трубам или компонентам, сделанным из других материалов.

В таких случаях с целью предотвращения отхода любых несущих нагрузку соединений, может потребоваться механический переход, усиленный внешним образом или привязанный/заблокированный специальными механическими упорами.

Полипропиленовые трубы больших диаметров часто характеризуются несоответствием (в размерах и болтовых отверстиях) соединения с металлической трубой. Конструктивно несоответствие связано с тем, что полипропиленовый экземпляр имеет более толстые стенки.

Особенности сопряжений пластик — металл

При рассмотрении многокомпонентных полипропиленовых трубопроводных систем важно помнить:

Полипропиленовая труба всегда характеризуется размерами по стандарту OD (Outer Diameter), тогда как изделия из металла характеризуются размером номинального диаметра по стандарту DN (Diameter Nominal)

Например, 450-миллиметровый полипропиленовый экземпляр OD Excel (PE100) SDR17 (с отверстием 400 мм) соединяется с 450-миллиметровым PN16 клапаном только с использованием традиционного фланцевого адаптера 450х450 мм.

Фланцевое соединение с металлической арматурой: 1 — крепление пластик-металл с переходом 450 мм на 450 мм; 2 — крепление пластик — металл с переходом 450 на 400 мм

Но тогда получается, что размеры отверстий полипропиленовой трубы и клапана на переходе изменяется от 400 мм (PE) до 450 мм (металл).

Именно фланцевое соединение решает подобную проблему, конструктивно представляя полностью несущий нагрузку фитинг, подходящий для большинства стандартных размеров, выдерживающий высокие нагрузки на растяжение.

Одним из примеров подобного фланцевого соединения является продукт британской компании GPS, обозначенный брендом «SlimFlange».

Уникальный тонкий фланец для полипропилена

Уникальный фланцевый переходник для полипропиленовых изделий поддерживает соединение труб PE с размерами диаметра 250 — 560 мм.

Фланцевый фитинг позволяет осуществлять фактическое или близкое по размеру диаметра соединение полипропиленовой трубы к фланцу стальной (металлической) трубы, аналогичного размера.

Адаптер технологических переходов «SlimFlange» обеспечивает надёжное герметичное сопряжение компонентов трубопроводов, в том числе по схеме пластик — металл

Технико-механическое преимущество фланцевой скрепки «SlimFlange» достигается за счет установки стального обруча на кромочной поверхности полипропиленовой трубы для обеспечения усиливающего эффекта.

Фланцевый обруч оптимизирует полипропиленовую трубу по высоте плеча, создавая повышенную прочностью соединения. Достигаются улучшенные характеристики уплотнения, в том числе, когда фланцы скрепляются впритык.

В отличие от традиционных пластиковых фланцев, тонкие полипропиленовые фланцы (типа «SlimFlange») устраняют необходимость увеличения размера подключаемого клапана либо иного металлического компонента или в случае уменьшения размера.

Фланцевое опорное кольцо допускает свободное вращение, что позволяет легко скреплять болтами клапана или другие детали в области соединения. Также существуют специальные фланцевые адаптеры для пластиковых труб диаметром более 560 мм.

Что касается тонких пластиковых фланцев «SlimFlange» в целом, здесь опорные кольца имеют болтовые отверстия, размеры которых несколько отличаются от опорных колец, установленных на обычных адаптерах фланцевых скрепок полипропиленовых трубопроводов.

Особенности выполнения монтажа стяжки

Для применений, где возможны значительные временные давления, спецификация профилированных стальных армированных прокладок обеспечивает максимально возможную долгосрочную безопасность.

По возможности, фланцевые соединения следует выполнить до момента производства других соединений. Если такой возможности нет, трубопровод рекомендуется расположить таким образом, чтобы сопрягаемые поверхности были выровнены и плотно соединены друг с другом.

Максимально допустимое расстояние до болтов – 5 мм, независимо от диаметра трубопровода.

Следует использовать только чистые неповрежденные гайки и болты правильного размера. Резьбу на болтах необходимо обработать небольшим количеством смазки. Болты крепления обязательно оснащаются стандартными толстыми шайбами (форма А) с обеих сторон.

Необходимо следить за правильным центрированием прокладки фланцевого соединения до начала затягивания болтов. Гайки и болты требуется затягивать постепенно и равномерно с помощью динамометрического ключа в диагонально противоположной последовательности.

Рекомендуемые последовательности затяжки болтов фланцевых соединений (конечный крутящий момент 5%, 20%, 50%, 75%, 100%) показаны ниже:

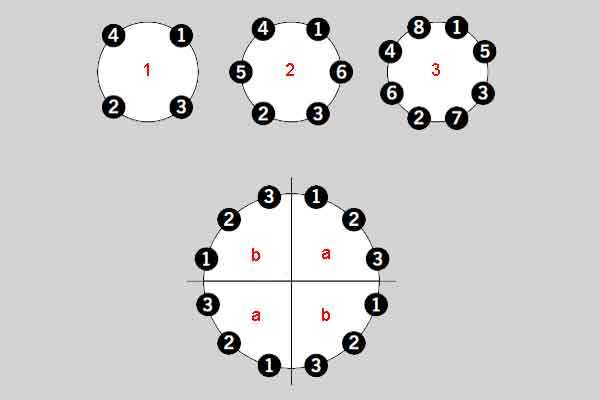

Моменты затяжки болтов: 1 — четыре болта; 2 — шесть болтов; 3 — восемь болтов; а — первый квадрант; b — второй квадрант

При работе с диаметрами полипропиленовых труб более 180 мм, рекомендуется привлекать двух слесарей для одновременной затяжки диаметрально противоположных болтов, где это возможно.

Критерии затягивания болтов крепления

Чтобы гарантировать последующую герметичность фланцевого соединения, окончательное затягивание болтов рекомендуется повторить после выдержки паузы по времени в течение часа или двух.

Равномерность затяжки на фланцевом соединении также важна, как и конечные значения крутящего момента. Таблица ниже показывает крутящие моменты для фланцевых соединений полипропилена серий SDR11 и SDR17 (PE80 и PE100).

Таблица типовых моментов затяжки болтов фланцев (PE — PE или PE — М)

Размер трубы PE, мм	Стандартные фланцы – металл			Полипропиленовые фланцы (SlimFlange)
Размер трубы PE, мм	Размер, мм	Болты	Момент затяжки	Размер, мм	Болты	Момент затяжки
63	50	М16х4	35	—	—	—
90	80	М16х8	35	—	—	—
125	100	М16х8	35	—	—	—
180	150	М20х8	60	—	—	—
200	200	М20х12	80	—	—	—
225	200	М20х12	80	—	—	—
250	250	М24х12	100	200	М20х12	60
280	250	М24х12	100	—	—	—
315	300	М24х12	120	250	М20х12	70
355	350	М24х16	150	300	М24х12	120
400	400	М27х16	200	350	М24х16	150
450	450	М27х20	250	400	М27х16	200
500	500	М30х20	300	450	М27х20	250
560	600	М33х20	350	500	М30х20	300
630	600	М33х20	400	500	М30х20	300
710	700	М33х24	400	600	М33х20	400
800	800	М36х24	450	700	М33х24	400
900	900	М36х28	450	800	М36х24	450
1000	1000	М39х28	500	900	М36х28	450
1200	1200	М45х32	550	1000	М39х28	500

Дополнительно к теме: фланцевое колено с лапой (установка)

Сантехническая деталь – фланцевое колено с лапой, применяется достаточно часто в сантехнической практике. Но как с помощью готовых компонентов изготовить фланцевое колено с лапой?

Например, под пожарный гидрант? Ниже даётся пошаговое описание сооружения фланцевого колена с лапой под организацию пожарного гидранта:

1. Залить в грунт бетонное основание и установить 4 болта M16 по периметру 180×160 мм.

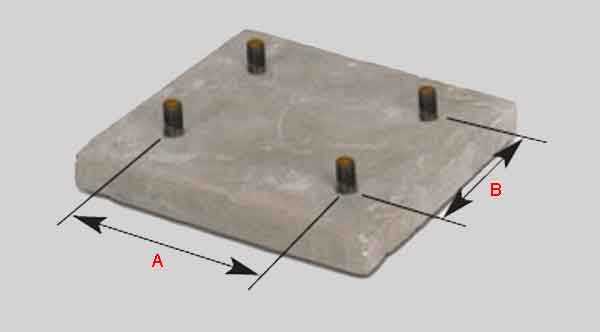

Бетонное основание под гидрант, устроенный на основе полипропиленовой конструкции с фланцевым коленом: A — классический размер 180 мм; B — классический размер 160 мм

2. Выполнить соединение лапы с бетонным основанием. Обратить внимание на ориентацию скошенного среза относительно входящего потока.

Лапа, установленная на бетонном основании: 1 — направление входящего главного потока воды; 2 — направление потока воды в сторону клапана

3. Взять электрофузионный тройник и насадить на трубный отвод лапы с выдержкой точного направления на входное отверстие.

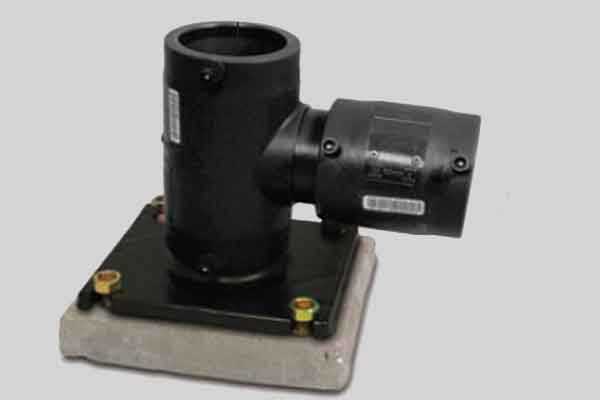

Тройник сантехнический электрофузионный, надетый на отвод лапы

4. Очистить конец трубы фланцевого отвода и вставить внутрь электрофузионного тройника сверху. При необходимости подрезать фланцевый отвод. Обратить внимание на общую высоту (h), которая должна соответствовать высоте пожарного гидранта. Сварить электрофузией тройник по линии соединения.

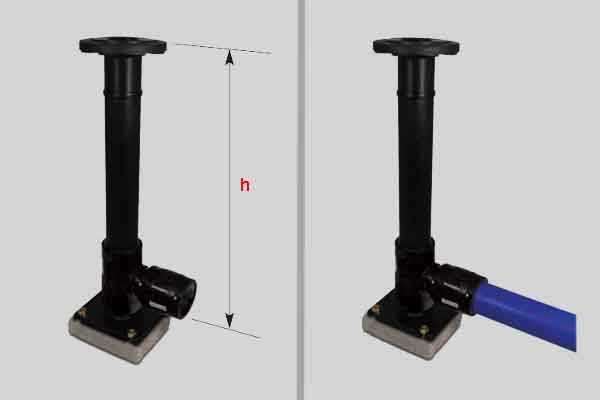

Собранная конструкция гидранта с подсоединённым адаптером фланца и подведённой питательной линией: h — размер стандартной высоты пожарного гидранта

5. Выполнить соединение электрофузионной сваркой с подводящей трубой.

На основе информации: GPS

zetsila.ru

как соединить железную трубу с пластиковой, резьбовой переходник для стальной трубы, переход

Содержание:

На смену устаревшим металлическим трубопроводам, прослужившим не одно десятилетие, пришла современная пластиковая продукция. Но при проведении ремонта или замене инженерных коммуникаций возникают ситуации, когда нужно знать, как соединить железную трубу с полипропиленовой.

Выполнение перехода между разными видами труб - металл и полипропилен

По своей надежности и эксплуатационным характеристикам пластиковая трубная продукция превосходит изделия из металла. Правильное соединение полипропиленовой трубы с металлической является залогом бесперебойной и надежной работы систем разного назначения.

Применяется несколько способов стыковки:

Резьбовой. В данном случае используют фитинги, имеющие вид муфты. Один конец таких изделий снабжают резьбой для металлических элементов, а другой представляет собой идеально гладкий срез. Переходник с металлической трубы на пластиковую применяют при необходимости состыковать трубы диаметром не более 40 миллиметров.
Фланцевый. Данный вариант предполагает, что соединяются трубы большого сечения с помощью фланцев, поскольку затягивание резьбы потребует значительных физических усилий.

Монтаж резьбовых фитингов

Данный тип соединений труб малого и среднего диаметра предусматривает наличие резьбы как внутри, так и снаружи. Она требуется, чтобы закреплять металлические части трубопровода, при этом гладкий срез на муфте находится на противоположной стороне – к ней припаивают пластик.

Технология монтажа отличается простотой:

Заготовку в предполагаемом месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом с помощью резьбореза завершают обработку.
Далее края очищают таким образом, чтобы не оставалась металлическая стружка. Месту будущего соединения потребуется герметизация, для этого применяют паклю или ФУМ – ленту.
Переходник с железной трубы на пластиковое изделие, он же фитинг, накручивают после предварительной подготовки на часть, имеющую срез. Для этого не следует прилагать большие усилия, поскольку деталь может треснуть при сильном нажатии на нее.
Гладкий край соединяют с пластиковой трубой.

Паклю или ФУМ - ленту наматывают по ходу резьбы так, чтобы материал закрывал минимум 1 -2 витка.

Установка фланцев

Как уже говорилось ранее, данный способ соединения используют для труб большого сечения. Фланцевый переход с железной трубы на пластиковую позволяет при необходимости с меньшими проблемами выполнить очистные мероприятия.

Фланцы представляют собой плоские диски круглой, квадратной или другой формы, имеющие отверстия для шпилек и болтов для обеспечения прочного соединения. Читайте также: "Какие бывают фланцы для труб – виды и преимущества соединений".

Процесс соединения состоит из нескольких этапов:

На концах отрезков труб делают ровный срез. Внутри изделий не должно быть пыли и стружки.
На заранее подготовленные срезы надевают фланцы. Между дисками помещают резиновые прокладки.
Для соединения двух фланцев задействуют болты, которые затягивают равномерно, не прилагая большие усилия.

Необходимо следить за тем, чтобы края прокладок не выступали за пределы фланцев больше, чем на 10 миллиметров.

Соединение полипропиленовых труб

Для стыковки изделий, изготовленных из полипропилена, на их концы нужно воздействовать высокой температурой. Также можно применять специальные фитинги или метод склеивания.

Чтобы стыковать полипропиленовые отрезки труб, необходимо использовать специальный сварочный аппарат, который еще называют «утюгом». Он функционирует от обычной электросети. Специалисты рекомендуют приобретать трубную продукцию с небольшим запасом, поскольку возможны ошибки.

Работа выполняется поэтапно:

В первую очередь в местах расположения стыков делают несколько срезов, а торцы тщательно зачищают. На поверхности маркером наносят специальные отметки, указывающие глубину нахождения деталей внутри нагревательного оборудования. Температура паяльника при этом должна быть не менее 270 градусов.
Соединение насадок производится строго перпендикулярно.
На протяжении 10 -15 секунд ожидают завершения плавления. Затем избавляются от насадок, а детали вновь стыкуют между собой. Их следует слегка приложить друг к другу, не допуская проворачивания.
Пока стыкуемые детали не остынут, их необходимо оставить в одном положении на некоторое время.

Метод раструбной пайки используют для труб 40-миллиметрового или большего диаметра. Такую работу следует доверить профессионалам – только они знают, как соединить пластиковую трубу с полипропиленовой правильно.

Соединительные детали желательно нагревать изнутри, а трубную продукцию – снаружи. Только тогда можно создавать узлы, которые отличаются прочностью, поскольку иначе на внутренней поверхности появятся небольшие бугорки, приводящие к уменьшению проходимости трубопроводов. После продувки конструкции подобные проблемы исчезнут.

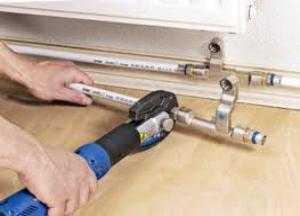

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: "Преимущества резьбового соединение труб, способы герметизации стыков"). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

У всех паяльников имеется обязательный элемент – подставка. Даже специалисты выполняют соединения при условии сохранения инструментом устойчивого положения. На нагрев рабочих поверхностей должно уходить от 10 до 15 минут. Читайте также: "Какое соединение полипропиленовых труб надёжнее – виды и особенности стыковки".

Соединительные насадки состоят из двух частей: первая из них – это дрон, на котором происходит нагрев муфты, вторая - гильза, имеющая внутри трубу с дроном.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

вида трубной продукции;
толщины стенок;
диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

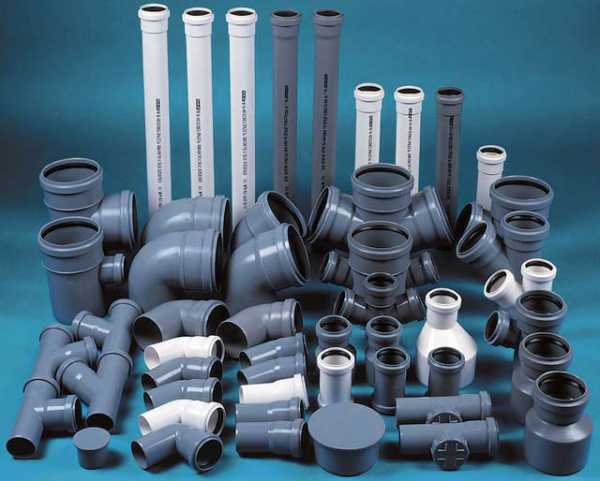

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

уплотнители;
гофр;
манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Пластиковые трубы со стальными в канализационных конструкциях соединяют крайне редко, более распространена стыковка с другими видами трубной металлической продукции (прочитайте также: "Виды фитингов для металлических труб – варианты соединений").

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.

trubaspec.com

Способы соединения полипропиленовых труб с металлическими

Элементы, которые используются в процессе строительства, отличаются друг от друга, так же, как и сам процесс установки, необходимый для надежности водопроводов.

При проведении ремонта линий трубопроводов учитываются тонкости и правила этой работы.

В том числе, и нюансы при соединении пластиковых конструкций.

Во время ремонта происходит полная или частичная замена труб, которые отслужили свой срок, и их дальнейшая эксплуатация уже невозможна.

Металлические — отличаются качеством, но их меняют на пластиковые варианты.

Их можно уверенно использовать для канализации, при монтаже отопительной системы (про устройство теплого водяного пола своими руками написано в этой статье), для водопровода.

В случае ремонта коммуникации, провести его с одинаковыми соединениями.

Если менять часть труб и подсоединить их к металлическим конструкциям, то следует четко понимать суть механизма.

Такие случаи бывают в многоквартирных домах, где система подсоединяется к существующим коммуникационным сетям.

Важно правильно все сделать, от этого зависит надежность коммуникаций после ремонта.

Сферы применения

Ситуации, в которых соединяются трубы, случаются при строительстве нового дома (установка угловой акриловой ванны своими руками описана здесь), при капремонте квартиры в многоквартирном доме.

Подведение канализации или другие варианты работ могут быть проведены с использованием изделий из любого материала, а желание владельца может не совпадать с теми вариантами, которые будет использовать обслуживающая фирма.

Такие моменты случаются при протечке, например, когда в унитазе постоянно течет вода, или зарастании стояков канализации. В таких случаях проведите замену поврежденных конструкций.

А что вам известно про обжимные фитинги для металлопластиковых труб? В полезной статье написано про разновидности крепежной фурнитуры и сферы ее применения.

Как установить септик «Топас» своими руками, написано на этой странице.

Лучший вариант по цене и качеству – полимерная, сантехническая продукция. Указанные варианты труб могут быть сделаны не только из пластика, ведь среди них могут быть изделия из:

полипропилена,
поливинилхлорида,
полиэтилена,
металлопластика.

Каждый вид при соединении с металлическим вариантом может быть соединен с помощью определенного способа.

Виды соединений

РезьбовоеЭтот вариант, часто используется при соединении конструкций, которые отличаются средним или небольшим диаметром (как рассчитать расширительный бак для отопления).

При этом используются специальные детали в виде переходников, фитингов, которые имеют вид детали с гладкой муфтой, резьбой, с помощью которой и будет осуществляться подсоединение к металлической трубе.

Кроме того, это будет вариант в случае работы с коммуникациями, диаметр которых не больше 40 мм.

В данном процессе надо использовать дополнительные средства, в том числе для герметизации.

Обратить нужно внимание на средства, которые используются при работе с трубами из стали – льняное волокно с пропиткой олифы или пропиткой краски.ФланцевоеЭтот вид имеет свои тонкости и свойства, ведь он используется в случае подсоединения конструкций с большим диаметром.

Мастера с помощью данного способа соединения проводят монтаж отдельных частей системы.

Кроме того, данное соединение позволяет быстро разобрать тот или другой участок трубопровода. Выполняется этот процесс с помощью фланцев.

Монтаж фитингов с резьбой

Виды фитингов:

муфты,
угольники и заглушки,
крестовины и седла,
водорозетки и переходники.

Все элементы выполняют свои функции. Использование, предполагает знания и функциональность каждого.

Стыковать трубы при прокладке отопления в частном доме этими деталями не сложно.

Фитинги представляют собой соединения с наличием резьбы, которая находится с одной стороны.

Резьба может находиться внутри детали или расположена на внешней стороне. Именно с помощью такой части крепится металлический элемент.

С другой стороны расположена муфта, благодаря которой, проводится припаивание пластика.

А знаете ли вы про закон 416 ФЗ о водоснабжении и водоотведении? Читайте в полезной статье свод установленных правил пользования природными ресурсами гражданами РФ.

Как сделать столешницу в ванной своими руками прочитайте здесь.

На странице: http://ru-canalizator.com/septiki/stochnye-vody/vodootvodnye-lotki.html написано как уложить своими руками водоотводный бетонный лоток с чугунной решеткой.

Если учитывать практические моменты, то с помощью таких деталей легко и комфортно поворачивать, изгибать трубопровод, например, во время монтажа полотенцесушителя (какой лучше купить прочитайте здесь).

Монтирование с помощью фланцев

Такое соединение как фланцевое представляет собой отдельный процесс, который отличается своими тонкостями.

Соединение применяется при работе со стыками разъемного варианта, за счет чего обеспечивается легкий доступ к участку трубопровода.

При монтировании узла используются свободные фланцы. Свободные — опираются на бурт прямого вида.

Такой вариант подходит для легких конструкций, диаметром не выше 300 мм.

Также рекомендуется использовать в процессе работы с тяжелыми трубами, но с размером диаметра до 150 мм.

Клиновое соединение, которое характеризируется наличием фигурного фланца, должно отличаться стальным выступом.

Этот вариант универсальный. Свободные детали с опорой на бурт конусного типа применяют в работе с соединениями конструкций, диаметр которых не больше 200 мм.

Бурт с конусным переходом применяется с целью увеличения прочности соединения.

Когда такие конструкции подсоединяются к металлическим трубам, часто используют фланцы, которые характеризируются опорой на прямой бурт.

Перед тем, как начать данную работу, выбираются все нужные элементы, проверяется правильность и точность размера и типа.

Также важно проверить перед работой фланец, ведь на этой детали будут отсутствовать острые заусенцы. Эти элементы способны повредить пластиковую конструкцию, поэтому данный момент важен.

Пошаговая инструкция

На том месте, где будет проводиться соединение, нужно аккуратно сделать ровный срез. На трубу надеть фланец. Потом заняться установкой резиновой прокладки.

Следите, чтобы прокладка заходила на срез, но не больше чем на 10 мм.

Данный шаг представляет собой надвигание фланца на подкладку.

Далее нужно с помощью болтов соединить конструкцию с другим фланцем.

Болты рекомендуется затянуть равномерно и не прикладывать никаких дополнительных усилий, чтобы никаким образом не повредить деталь.

Два эти способа просты в работе. Они используются для соединения пластиковых и металлических систем.

Выбирать способ для соединения нужно только по характеристикам и размерам конструкций. Трубы, не предназначены для соединения с другим материалом, не выдержат стыка и лопнут.

Такой же процесс произойдет в случае использования недопустимых материалов.

Чтобы они долго служили, соединять их нужно только правильно и надежно.

Когда в процессе работы применяется дополнительная деталь – металлорукав, пластиковые трубы используются редко.

Проблема в том, что такая деталь используется в конструкциях с давлением и в агрессивных средах.

Но ничего не мешает тому, чтобы использовать ее в строительстве.

Соединение детали (какие радиаторы лучше выбрать для квартиры написано здесь) с металлической трубой происходит с помощью резьбы, а в случае больших размеров используется фланец.

Причиной применения металлорукава при соединении есть свойства гибкости, что часто помогают обойти те или другие препятствия.

При работе рекомендуется использовать специальные уплотнители, манжеты. Можно легко подобрать нужный диаметр и другие элементы в специализированном магазине.

В этом случае не экономьте, и стыки уплотните с помощью специальной мастики.

Такими способами вы не получите плотного соединения, а труба со временем будет подвержена процессу деформации. Экономия денег при ремонтировании просто недопустима.

Если найти нужный вариант уплотнителя никак не удается, мастера рекомендуют обратить внимание и остановить выбор на микропористой резине.

Можно самостоятельно вырезать из резинового автомобильного коврика узкую ленту, с помощью которой уплотнить стык.

Такой процесс легко провести с использованием отвертки.

Каждый металл отличается характеристиками и свойствами. Медь пластичная и мягкая, в результате чего редко такие трубы приходится соединять с пластиковыми вариантами.

Другие металлы характеризируются иными механическими свойствами.

Сталь часто подвергается коррозии, внутренние части трубы зарастают. Оцинкованный материал устойчивее к коррозии, но соединения с другими конструкциями сложнее.

Нержавеющая сталь отличается ценой. Процесс ее обработки трудный и провести самостоятельно его невозможно.

Мастера с опытом знают, что нужно отличать трубы для холодной воды и варианты для подачи воды под давлением (принцип действия тепловых насосов для отопления дома).

Трубы для использования при утеплении трубопроводов бывают:

Универсальные – выдерживают немалую температуру воды и отличаются стенками.
Армированные – выдерживают температуру 95 градусов.

Эти характеристики подтверждают надежность полиэтиленовых конструкций.

Как видно, при работе с коммуникациями много правил. Много и особенностей каждого вида труб, в результате чего, важно понимать свойства и варианты реакций в той или другой ситуации.

Выбор решения проблемы будет зависеть от материалов и элементов, которые вы выберите. Проверенные детали намного надежнее использовать, чем новые трубы.

Как соединить пластиковую трубу с металлической своими руками, посмотрите в видеоролике.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям!

ru-canalizator.com

Как соединить трубу ПНД с полипропиленовой - соединение труб из разнородного материла фото

Как соединить трубу пнд с полипропиленовой

Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

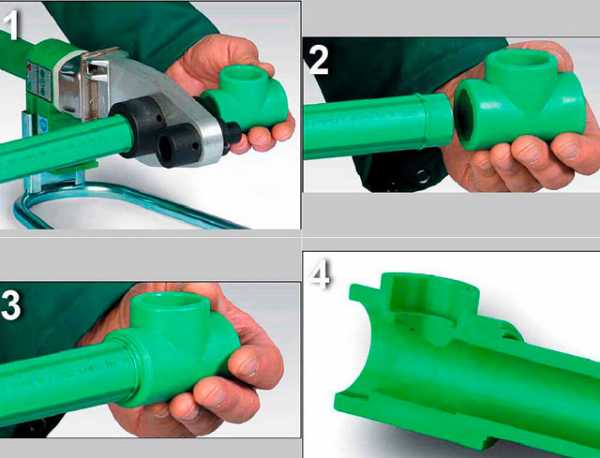

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

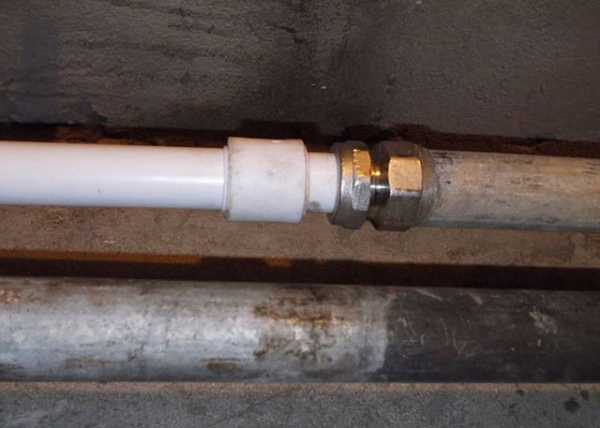

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

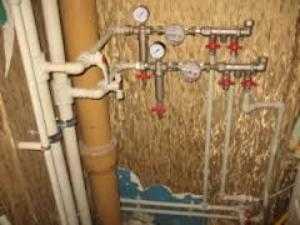

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

http://kanalizaciyavdome.ru

legkoe-delo.ru

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
