Схема как подключить водяной теплый пол к системе отопления

Сегодня мы рассмотри разные варианты подключения теплого пола к системе отопления дома. ТП может быть как единственным источником обогрева, так и комбинироваться с высокотемпературной системой, при этом обвязка выполняется по-разному.

Как правильно подключить ТП без батарей

Схема подключения ТП, в которой температура теплоносителя регулируется котлом.

Если ТП единственный источник обогрева в доме, то подключение теплого пола к системе отопления зависит от вида котла. Если у вас современный котел, заточенный под низкотемпературные системы, то монтаж контуров осуществляется напрямую через коллектор. То есть вы подачу от нагревателя пускаете прямо в гребенку коллектора. Таким же образом поступаете с обратным потоком – направляете его прямо в котел. Таким образом, теплоноситель проходит большой циркуляционный круг.

Если же на котле нельзя точно выставить температуру или же если вы хотите перестраховаться, чтобы кто-то случайно не поставил котел на максимум, то в схеме подключения теплого пола к системе отопления нужно предусмотреть узел подмеса. Он ставится перед коллектором. Основная задача – это смешивать подачу и обратку до установленной температуры.

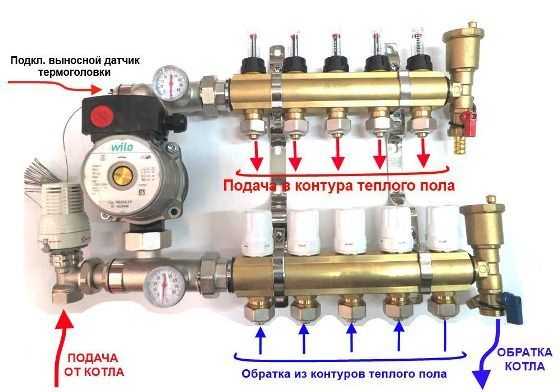

Схема как сделать теплые полы от водяного отопления со смесительным узлом:

подачу от котла подводим через грязевик в трехходовой термостатический клапан, в него же подводится патрубок из обратки ТП. Обратка разделяется на два потока тройником;
за термостатическим клапаном ставится насос – если насоса в котле недостаточно;
от насоса теплоноситель идет в гребенку подачи, на которой установлены ручные термостатические вентили;
на гребенке обратки должны бить расходомеры.

Обязательно нужно ставить автоматические воздухоотводчики на коллекторной группе. Лучше два: на гребенке подачи и обратки.

В принципе этого достаточно для нормальной работы ТП. Теперь рассмотрим, как правильно подключить теплый пол, если в каждой комнате будут датчики температуры, которые через термостат подключаются к сервоприводам. Сервоприводы устанавливаются на термостатические вентили, которые вкручены в посадочные места на гребенке обратного потока. В этом случае также нужно поставить байпас с перепускным клапаном. Он нужен для продолжения циркуляции по малому кругу в случае перекрывания сервоприводами колец ТП.

Здесь есть один тонкий момент как подключить теплый пол к системе отопления – когда теплоноситель идет через байпас по малому кругу есть риск подсоса воды из обратки общей (большой) системы. Поэтому нужно ставить насос меньшей мощности, чем в котле или же перестраховаться, установив обратный клапан за патрубком (если смотреть от коллектора), подающим охлажденную воду в узел подмес.

На самом деле какую пароизоляцию выбрать для кровли не так уж и важно. Главное, правильно ее положить.

О том, нужна ли пароизоляция бетонного пола читайте здесь.

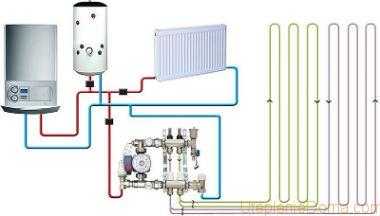

Схема подключения батарей и одного контура ТП

ТП можно врезать в магистраль подачи через тройник. Обязательно ставится узел подмеса.

Часто теплый пол комбинируют с обычными батареями. Рассмотрим, как подключить водяной теплый пол в общий контур, если у нас предусмотрено только одно кольцо циркуляции. В данном случае нам не нужно переделывать двухтрубную систему отопления на лучевую (коллекторную). ТП можно врезать в магистраль подачи так же, как и радиаторы, то есть через тройник. Таким же образом врезается и обратка.

Чтобы снизить температуру до необходимой нужно делать узел подмеса. Насос в этом случае не требуется, так как он будет либо в котле, либо пред ним на обратке общей системы (после расширительного бака). Никаких расходомеров, воздухоотводчиков или других регулирующих элементов не нужно. Достаточно поставить трехходовой термостатический клапан и, естественно, как и на каждый радиатор, запорную арматуру.

Как подключить батареи и несколько контуров ТП

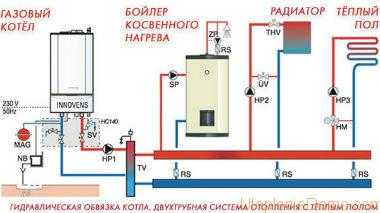

Комбинированная схема подключения ТП (двухтрубка и коллектор).

Теперь разберемся, как соединить теплый пол с радиаторным отоплением, если у нас несколько петель ТП. В этом случае мы можем:

сделать лучевую систему с двумя коллекторами;
сделать комбинированную систему – двухтрубная подача на радиаторы и коллектор на ТП.

В первом случае мы подводим подачу на коллекторную группу. К каждой батарее и на теплый пол у нас идет отдельный контур с температурой теплоносителя, заданной на котле (60-70 градусов, а если котел твердотопливный, то и все 85). Контур ТП нужно подключить во второй коллектор через смесительный узел. Циркуляционный насос можно ставить на каждую коллекторную группу отдельно или же один на всю систему отопления, но более мощный. Комбинированная система заключается в том, что контур ТП подключается в двухтрубную систему как очередной теплообменник. А потом патрубки подводятся к коллектору через узел подмеса.

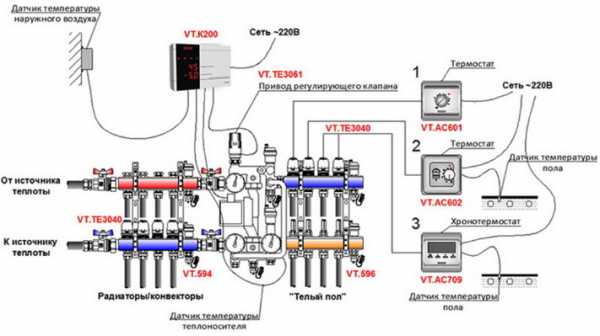

Как контролировать температуру

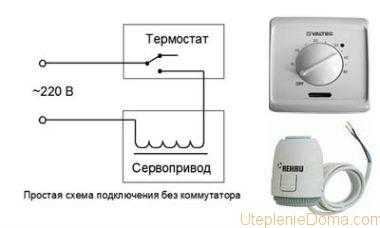

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

посредством узла подмеса;
посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Если вы хотите сами выставлять степень нагрева каждого помещения, то на коллекторной группе устанавливаются сервоприводы.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

степень прогрева стяжки;
степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Укладка фольгированной пароизоляции для бани нужна для того, чтобы ИК лучи отбивались обратно в помещение.

Статья о том, какая бывает пароизоляция на этой странице.

Первый запуск ТП

Теплый пол — это очень удобно.

Осталось разобраться, как включить теплый пол. Первый запуск можно проводить только после того, как стяжка полностью высохла – это примерно месяц. Для начала система заполняется водой. Это делается вручную посредством насоса для опрессовки или же через предварительно смонтированный подвод к контуру водоснабжения.

Методика следующая:

открываются все воздухоотводчики и вся запорная арматура;
контур заполняется теплоносителем;
когда с воздушных клапанов начнет сочиться вода, они перекрываются;
устанавливается температурный режим на узле подмеса;
затем включается котел.

По мере нагрева теплоносителя из него будет выходить воздух, поэтому его нужно будет стравливать. После нескольких циклов прогрева теплоносителя система стабилизируется и вам останется только отрегулировать гидравлическое сопротивление на разных контурах ТП расходомерами. По мере эксплуатации вы будете вносить корректировки температуры теплоносителя.

utepleniedoma.com

Подключение тёплого пола к котлу отопления, подключение коллектора к котлу

Содержание статьи:

Вот и настал момент, когда пришло время подключать ваш тёплый пол к источнику отопления. Существуют различные способы осуществить эту задачу. Конечно, выбор способа зависит от множества факторов, таких как выбор котла для системы, площадь тёплого пола, наличие радиаторов, работающих взаимосвязано с теплыми полами.

Не говоря уже, если вы надумали устроить водяной теплый пол в квартире, дом которого имеет общую систему отопления. Если вас интересует именно последний момент, то данная статья вам не нужна, смело переходите по ссылке в статью «водяной теплый пол в квартире». Здесь же рассмотрим подключение тёплого пола к настенному и напольному котлу. Не зависимо газовый ли он или электрический. Если вас интересует подключение твердотопливного котла тогда читайте статью «как подключить теплый пол к твердотопливному котлу»

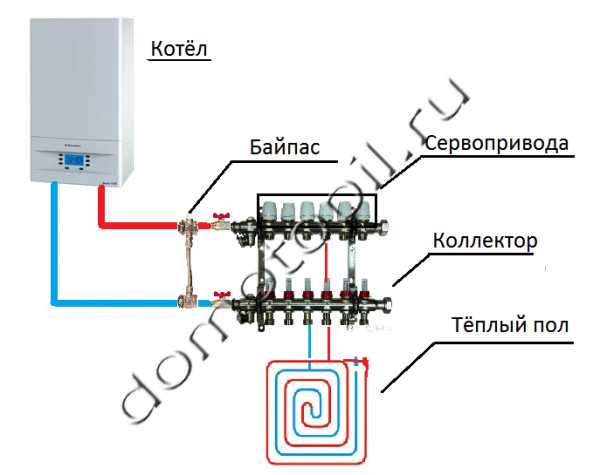

Подключение тёплого пола к настенному котлу (схема)

Современные настенные газовые котлы и многие электрические не самого бюджетного варианта уже оснащаются встроенным в них циркуляционным насосом, а некоторые еще и группой безопасности. Все они не зависимо от ценовой категории имеют функцию контролировать заданную температуру теплоносителя в ручном или автоматическом режиме. Поэтому сначала рассмотрим самый простой вариант подключения настенных котлов со встроенным циркуляционным насосом. Такой вариант подойдет тем владельцам, у которых площадь теплого пола в отапливаемом помещения не составляет более 150 М2, при условии отсутствия радиаторов отопления. Мощность циркуляционного насоса данного котла способна продавить указанную площадь, а при помощи системы контроля температурного режима работы котла, есть возможность регулировать температуру самого теплого пола.

Котел подключается непосредственно к самому коллектору. На коллекторе лишь непосредственно два запорных шаровых крана на подаче и обратке и регулировочные вентили, либо расходомеры на коллекторе для регулировки контуров теплого пола.

При такой схеме подключения в коллектор можно устанавливать сервоприводы, которые могут регулировать температуру каждого контура петли по отдельности. В таком случае в систему нужно встроить байпас с перепускным клапаном, опять же при отсутствии такового в самом котле. Байпас в системе со встроенными сервоприводами необходим для продолжения циркуляции теплоносителя, на случай закрывания всех сервоприводов одновременно. При отсутствии в настенном котле отопления группы безопасности, её также необходимо встроить в эту схему.

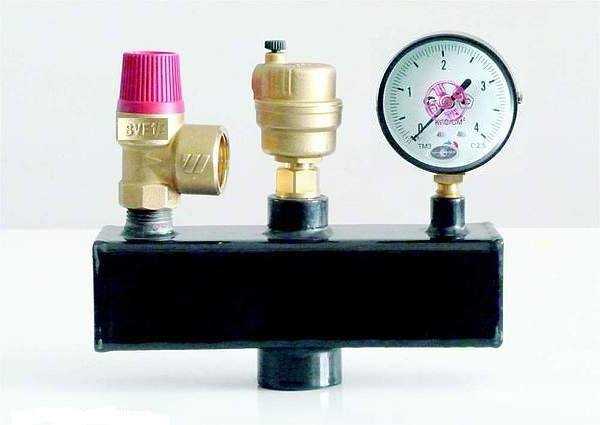

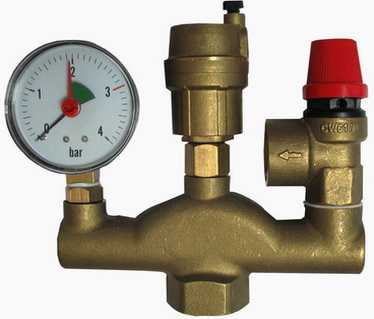

Группа безопасности

В группу безопасности входит автоматический воздухоотводчик, предохранительный клапан и манометр. Группа безопасности устанавливается в верхней точке отопительной системы.Если котел не имеет в своей конструкции расширительного бака, то в систему нужно его вставить таким вот образом:

Данная схема подключения хоть и имеет место быть, но всё-таки она не настолько популярна, потому, как водяной теплый пол зачастую используется как дополнение к радиаторному отоплению. А так же использование котлов электрических или газовых, будь он настенный или напольный без встроенного циркуляционного насоса, вынуждает прибегнуть к другой, более популярной схеме подключения водяного теплого пола к котлу отопления. О чем речь пойдет ниже.

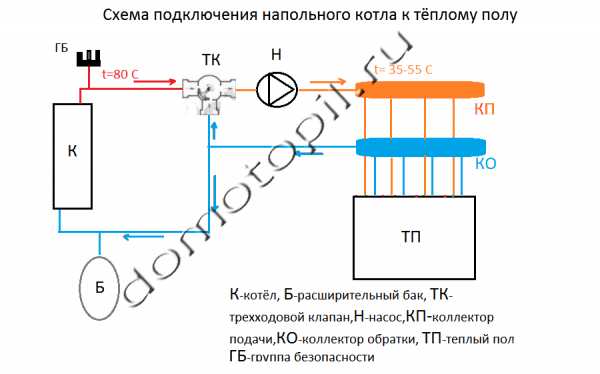

Подключение теплого пола к напольному котлу отопления (схема)

Как уже было сказано выше сюда мы и отнесем настенные котлы без встроенной принудительной системы для циркуляции теплоносителя. Напольные котлы отопления редко имеют в своей конструкции насос. Поэтому следующая схема относится больше к ним. Но и котлы, рассматриваемые в первом варианте, хорошо подойдут к такой системе.

Такая схема включает в себя выносной циркуляционный насос, трехходовой клапан, и другие элементы, которые включает в себя насосно-смесительный узел. В принципе, имея уже собранный данный узел с коллектором, вам остается лишь включить в данную схему группу безопасности и расширительный бачок, если он отсутствует в самом котле. О том, как собрать коллектор со смесительным узлом своими руками мы рассматривали отдельно, поэтому здесь повторяться не будем.

Сама система теплого пола при данной схеме подключения получается как бы автономной, она имеет собственный круг циркуляции. Что дает возможность совмещать использование теплого пола с радиаторами отопления.

Технология подключения теплого пола к котлу

Все напольные, настенные, газовые, электрические котлы могут быть одноконтурные и двухконтурные. Что это значит? Котлы, имеющие в своей конструкции один контур, предназначены только для отопления. Двухконтурные же котлы используются, как для отопления, так и для горячего водоснабжения одновременно. Причем потоки теплоносителя и водоснабжения не смешиваются между собой.

На самом котле, если он одноконтурный имеются для выхода.

Один для выхода горячего теплоносителя, другой для входа остывшего, прошедшего весь путь через систему отопления, теплоносителя. Соответственно эти выхода необходимо правильно совместить с подающей и обратной гребенкой теплого пола. В двухконтурных котлах имеются четыре входных отверстия.

Два для отопления и два для горячего теплоснабжения. Поэтому при подключении этого типа котла, не перепутайте выхода. Да и в газовых котлах имеется еще дополнительный вход для газа, к которому подходит гофрированная нержавеющая труба от газоснабжения.

Выбор трубы для подключения котла осуществляется на ваше усмотрение. Имеется ввиду, что использование возможно любых. Медные, гофрированные, стальные, полипропиленовые подойдут. Существует лишь правило, что внутренний диаметр трубы не должен быть уже диаметра выходов на самом котле. Так же, если вы выбрали полипропиленовую трубу, используйте полипропилен для горячей воды, который армированный, иначе может случиться беда при первом же запуске отопительного котла.

Расширительный бак встраивается в систему на обратном контуре отопления и подпитывается от системы водоснабжения.

Это весь материал по подключении теплого водяного пола к котлу отопления. Сложности, как таковой в этом нет.

domotopil.ru

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

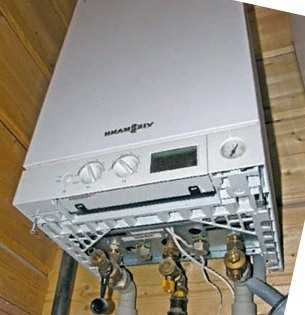

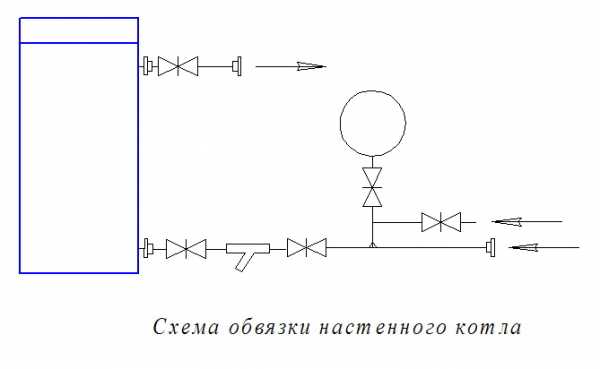

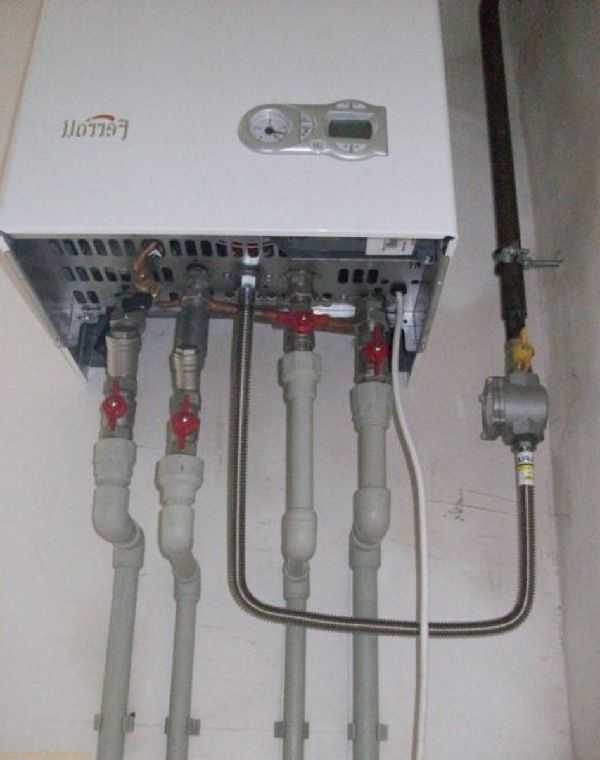

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:– кран с американкой для подключения котла;— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

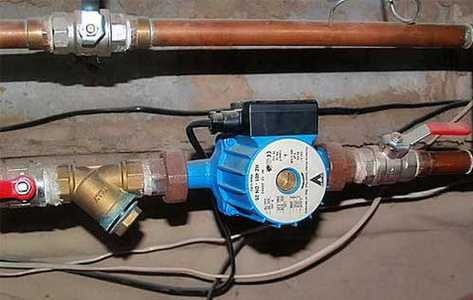

Обратка:— кран с американкой для подключения котла;— грязевой фильтр;— кран;— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

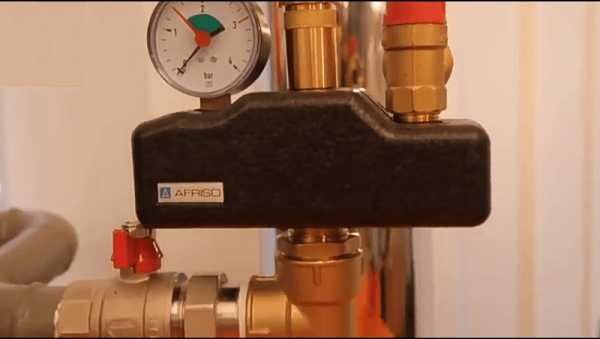

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса. Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

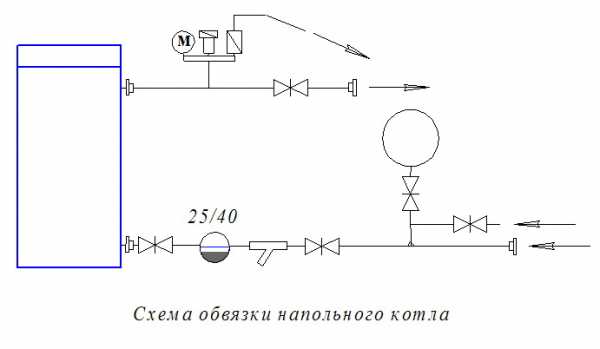

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:— американка для подключения котла;— группа безопасности или хотя бы аварийный клапан;— кран;— переходной фитинг на трубы – американка.

Обратка:— кран с американкой для подключения котла;— циркуляционный насос;— грязевой фильтр;— кран;— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

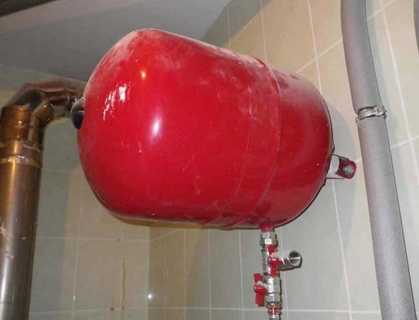

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

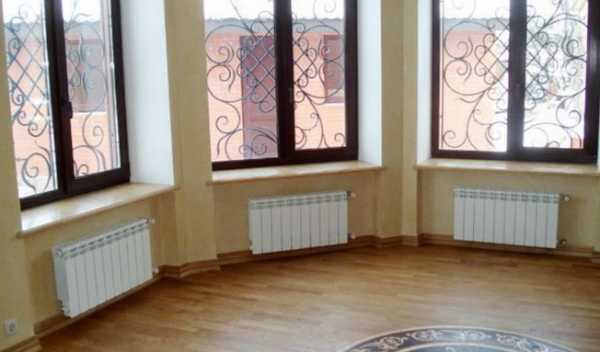

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.Радиаторы к трубам необходимо подключать по диагональной схеме:– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.

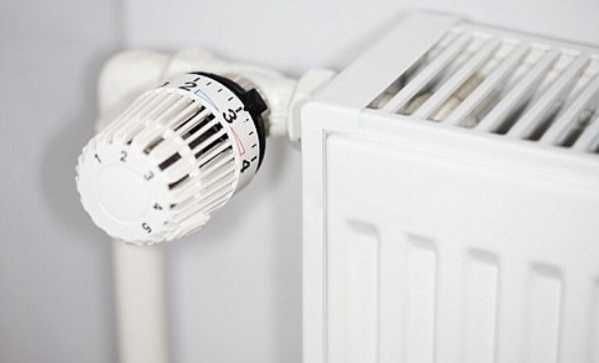

Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления. Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

teplodom1.ru

Как подключить тёплый пол к твердотопливному котлу, схема подключения

Содержание статьи:

В этой статье мы разберём вопрос, как подключить тёплый пол к твердотопливному котлу, который волнует многих владельцев частных и загородных домов.

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Способ подключение тёплого пола к твердотопливному котлу

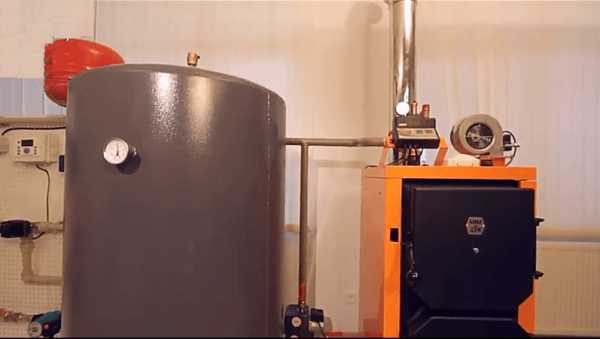

Для подключения водяного теплого пола к твердотопливному котлу и предотвращения закипания теплоносителя в системе по причинам описанным выше, необходимо в систему включить так называемый тепловой аккумулятор.

Теплоаккумулятор создает инертность всей системы, не позволяя вскипать теплоносителю даже в случае отключения циркуляционных насосов. По своей сути тепловой накопитель это емкость достаточно большого размера, заполненная водой или другой жидкостью, имеет несколько входов и выходов, который накапливает излишки энергии и потом постепенно способен отдавать её в тёплый пол или радиатор. Корпус теплонакопителя теплоизолирован для предотвращения потерь тепла не по назначению.

Тепловой аккумулятор может быть как заводского производства, так и самодельного. Любой специалист, умеющий работать газо-электросваркой способен изготовить его.

Выбор теплового накопителя осуществляется из расчета от 20 до 40 литров на 1 КВ/ч мощности котла.

Если вы, где-то в интернете встретите схему подключения тёплого пола, где в место теплоаккумулятора используется один радиатор отопления, то лучше не следуйте этим инструкциям, так как объёма радиатора может быть недостаточно для предотвращения вскипания воды.

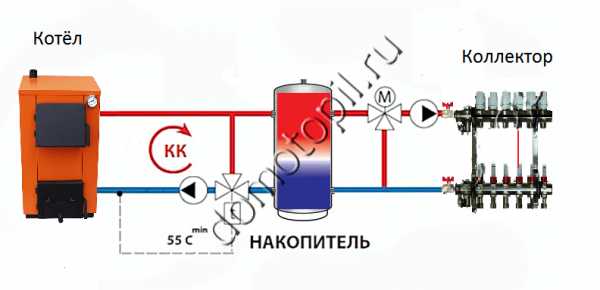

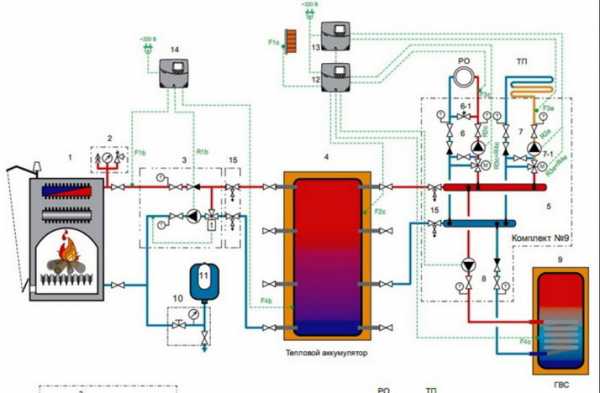

Схема подключения по такому способу представлена на следующем изображении.

Как видно на схеме, подача от котла внедряется в верхнюю часть теплового накопителя, обратка к котлу идет из нижней части накопителя. В ней монтируется насос. На магистрали подачи между котлом и накопителем идет отвод через трехходовой клапан с термостатической головкой к обратке. Этот узел нужен для того, что бы разница температуры между подачей и обраткой была не сильно большая, для предотвращения образования конденсата на теплообменнике котла. Термоголовка выставляется примерно на 55 °C . Подающая труба к емкости обязательно делается стальная.

Наклон трубы нужно обеспечить такой, что бы в случае отключения электроэнергии между котлом и емкостью продолжалась естественная циркуляция теплоносителя, что предотвратит закипания воды. Не забывайте в районе котла поставить группу безопасности.

На самом накопителе вверху так же установлен воздухоудалитель, как видно на одном из изображений выше. Подающая труба к коллектору тёплого пола идёт так же с верхней части накопителя через насосно-смесительный узел тёплого пола. Более подробно о насосно-смесительном узле, а так же коллекторе тёплого пола читайте в статье «монтаж коллектора тёплого пола своими руками«. Там мы уже подробно описали что это и как его собрать своими руками, если решили сэкономить на заводском.

С коллектора обратки труба заходит в нижнюю часть накопителя. Не забудьте на обратке установить расширительный бачок.

Как уже упоминалось теплообменник не дает закипеть воде в нештатных ситуациях, а так же способствует накоплению значительной энергии, которая выделяется в котле, но которая не нужна вся сразу теплым полам, да и вообще всей системе отопления, а будет расходоваться постепенно столько, сколько нужно.

Тепловой аккумулятор так же способствует экономии затрат на твердом топливе, так как КПД твердотопливного котла зависит от режима работы последнего. И может варьироваться до 10% . Чем сильнее интенсивность горения, тем КПД выше.

Считается, что минусом использования теплового накопителя является его большая инертность, то есть для того что бы такой объем воды нагреть, на это необходимо порядка 2-3 часов времени. Но если посмотреть с другой стороны, то получается «палка о двух концах». Система отопления способна будет отапливать помещение ещё продолжительное время после прогорания топлива в котле.

Что бы остудить 1000 литров воды с 70 °C до 40 °C, нужно извлечь из неё порядка 32 КВ энергии. При не сильном морозе на улице, дом в 100 кв. м. с хорошим утеплением будет отапливаться практически весь день на этой энергии.

Как видите отсутствие газа ещё не приговор для осуществления идеи устроить подогреваемый пол. Зная как подключить тёплый пол к твердотопливному котлу вы осуществите свою мечту в реальность.

domotopil.ru

Подключение водяного теплого пола к системе отопления

Краткое содержание

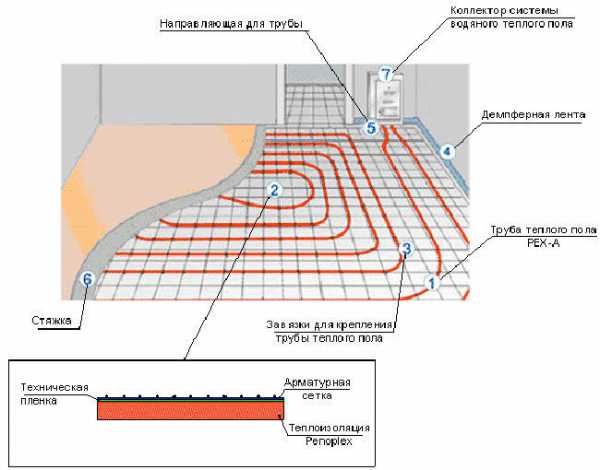

Гидравлический теплый пол чаще всего монтируется в бетонную стяжку. При этом, произведя все работы своими руками, можно сэкономить немало финансовых средств. Но чтобы такой обогрев безотказно работал, трубы необходимо подключить либо сразу к котлу, в случае с одним контуром, либо сначала к коллектору, а затем — к котлу.

Монтаж отопительной системы теплого пола

Прежде чем производить подключение коллектора к котлу, следует рассмотреть все возможные схемы и сделать правильный выбор, так как от него зависит эффективность дальнейшей эксплуатации.

Особенности комбинированной системы отопления

Обогрев пола, подключенного к общему отоплению, может использоваться в помещениях любой площади. Это идеальный вариант, как для одноэтажных частных домов, так и для двухэтажных домов, в которых теплый воздух, поднимаясь вверх, нагревает межэтажное перекрытие.

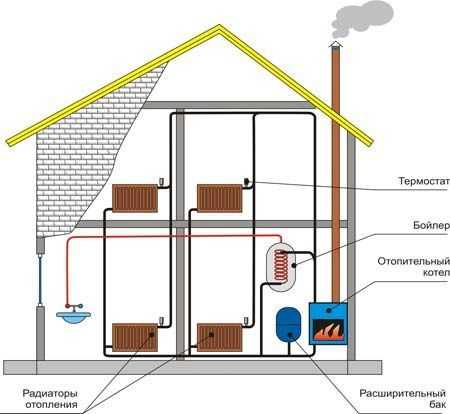

Принципиальная схема комбинированной системы отопления

И хотя такой способ обогрева является прерогативой владельцев загородной недвижимости, при соблюдении определенных правил водяной теплый пол может эксплуатироваться и в городских квартирах. Единственным недостатком является невозможность его подключения к центральному отоплению, на что существует множество причин. Можно привести лишь несколько из них:

Оптимальные материалы труб

гидравлическое сопротивление в трубах, уложенных в бетонной стяжке, гораздо выше, чем в радиаторах;
качество теплоносителя, подаваемого в централизованное отопление, может негативно сказаться на работе теплого пола;
перепады давления в отопительной системе способны привести к гидроударам.

По этой причине жильцам квартир приходится устанавливать теплообменник или отопительный котел, на что требуется получить разрешение. А учитывая, что наиболее доступным видом топлива по сей день является газ, целесообразно рассматривать установку именно газового котла. Впрочем, если теплый водяной пол планируется эксплуатировать в загородном доме, расположенном вдали от цивилизации, можно рассмотреть установку твердотопливного котла, к которому также можно подключить комбинированное отопление с использованием коллектора.

Как подключить теплый пол к коллектору

Осуществить подключение водяного теплого пола к коллектору можно по одной из двух схем.

Коллектор с накладным датчиком температуры

Простая схема

Особенностью этой схемы является то, что к одному коллектору подключаются все трубы подачи теплоносителя, а к другому – «обратки».

Устройство коллектора отопления

Шкаф коллектора устанавливают в месте, где он не мешается, но и находится в постоянном доступе. Для коллектора, предназначенного для подачи, необходимо приобрести запорные вентили, а после их установки подключить контуры напольного обогрева. Впрочем, запорные вентили можно заменить термостатическими смесителями, особое устройство которых позволяет задавать пропускную способность крана, не создавая резких скачков давления.

Чтобы осуществлять контроль за температурой теплоносителя и давлением в контурах, радом с вентилями можно установить термометр и манометр. Подведенные трубы, через которые будет проходить «обратка», соединяются с другим коллектором посредством компрессионных фитингов.

Если при монтаже такого обогрева использовался материал разного диаметра, их соединение производится с помощью универсальных фитингов или переходников.

Универсальные резьбовые фитинги

Существенным недостатком этой схемы является то, что большинство финишных покрытий не рекомендуется нагревать выше 30°С, а температура воды в котле составляет 80°С. В процессе эксплуатации такого обогрева могут возникнуть сложности с регулировкой его температуры. Снизить температуру нагрева можно лишь, перекрыв запорный кран. Таким образом, вода в контуры перестанет поступать, и они, соответственно, перестанут нагреваться.

Теплый водяной пол

Полноценная схема

В этом случае потребуется установка дополнительных элементов:

Установка насосно-смесительного узла требуется для подмешивания холодной воды к горячей, которая поступает из котла, что позволит достичь ей оптимальной температуры.

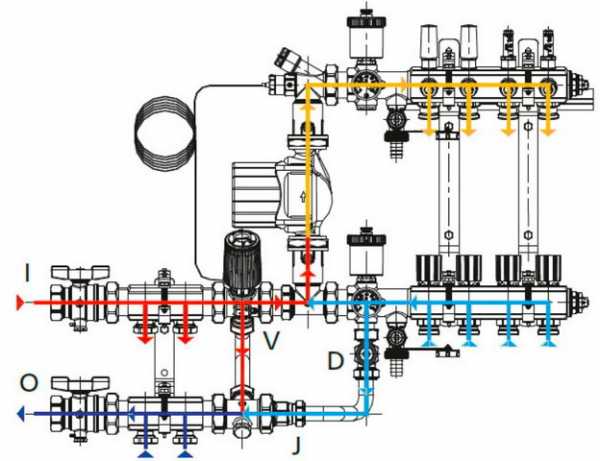

Насосно-смесительный узел для теплого пола

Заменять насосно-смесительный узел трехходовым смесителем имеет смысл только в том случае, если водоснабжение отличается хорошей циркуляцией воды.

Чтобы перед входом в систему не образовывались пузырьки воздуха, на подающий коллектор монтируется воздухоотвод. Сливной кран устанавливается на «обратку», что позволяет сливать воду из контуров при необходимости проведения ремонтных работ.

Циркуляционный насос подключается на «обратку» отопления.

Как подключиться к отопительной системе

Контур отопления может быть двух типов:

однотрубным;
двухтрубным.

Однотрубная и двухтрубная типы системы отопления

В первом случае предусматривается наличие замкнутого контура с отсутствием разделения магистральных труб на подачу и «обратку». Температура воды на выходе из котла составляет порядка 80°С. После ее прохождения по всем радиаторам, установленным в доме, она снижается до 50°С. Этого достаточно для полноценного обогрева водяного теплого пола.

Для удобства управления всеми контурами, не затрагивающего работы радиаторного отопления, в подающие и отводящие трубы устанавливаются запорные краны. Возможность регулировки температуры воды достигается путем монтажа на «обратке» байпаса.

Благодаря такому решению все насосы работают независимо и обеспечивают для своих контуров необходимый расход теплоносителя

Если байпас закрыт, то теплоноситель двигается через контуры, проложенные в стяжке, прогревая их. Открытие байпаса позволяет остановить обогрев, направив воду в котел. Регулировать интенсивность нагрева пола можно путем изменения поступления количества воды, установив байпас в промежуточное положение.

В отличие от однотрубного, двухтрубный тип отличается разделением контура на прямую и обратную подачу воды. Нагретая вода из котла поступает по подающей трубе, расходясь по радиаторам и в систему теплого пола. Остывая, теплоноситель отводится обратно в котел посредством другой трубы. Подключение гидравлического теплого пола осуществляется к отводящей трубе непосредственно перед самым котлом

Так же, как и в предыдущем варианте, регулировка температуры воды осуществляется посредством байпаса.

Как подключить комбинированное отопление в квартире

В некоторых регионах разрешается переоборудовать систему отопления в квартирах. Гидравлический теплый пол в данном случае будет состоять из следующих элементов:

коллектора;
смесительного узла;
циркуляционного насоса.

Установка теплого пола в квартире

Выход стояка подачи на обогрев пола подключается к смесительному узлу, в котором горячий теплоноситель смешивается с водой, поступающей из отводящей трубы, достигая при этом оптимальной температуры.

Особенности подключения обогрева пола к системе отопления

Чтобы избежать массы неприятностей, связанных с эксплуатацией напольного обогрева, нужно не просто врезать в стояки отопления контуры гидравлического пола, а соблюсти определенные правила:

Схема подключения водяного теплого пола к системе отопления

Циркуляция воды в длинных контурах возможна лишь с помощью циркуляционного насоса.
Для эффективного обогрева и исключения возникновения гидроударов, давление в системе должно выравниваться с помощью специального устройства.
Обязательным элементом является воздухоотводчик, позволяющий отводить пузырьки воздуха из контуров.
Чтобы контуры водяного варианта не засорялись, подача воды должна осуществляться через фильтры.
Подключение коллектора теплого пола
Смесительный узел также является обязательным элементом, позволяющим охлаждать теплоноситель, поступающий из системы отопления до оптимальной температуры. В противном случае под угрозой окажется целостность бетонной стяжки и финишного покрытия пола.
Облегчить процесс монтажа обогрева пола от центрального отопления позволяют готовые смесительно-коллекторные узлы, в которые уже входят все необходимые элементы.

Процесс запуска обогрева пола от отопления должен осуществляться плавно, путем постепенного повышения температуры в течение нескольких дней.

Видео: Монтаж водяного теплого пола

kaminyn.ru

Радиаторы и теплый пол – совместная работа, как обеспечивается, регулируется

В домах рекомендуется создавать комбинированную систему отопления – радиаторы с теплыми полами. При этом энергия поступает одного котла, гидравлические схемы увязаны между собой. Нужно также согласовать и режимы их работы. Многих интересует вопрос – как правильно настроить теплый пол и радиаторы для совместной работы? И желательно в автоматическом режиме – чтобы уделять вопросу меньше времени и не вникать в ненужные мелочи…

Нужны ли радиаторы к теплым полам

Многие хотят сэкономить и ограничится чем-то одним. Теплый пол выглядит из-за особого комфорта предпочтительнее. Тогда почему бы не обогревать одним теплым полом? На самом деле в условиях средних широт европейской части (редкие морозы до -30 град) это осуществить можно. Но только если мириться с особыми недостатками:

отсутствие тепловых завес под окнами, — веет холодом в морозы, возможно и запотевание из-за слишком низкой температуры внутреннего стекла при обычной влажности;
теплоотдача теплого пола потребуется не менее 80 Вт/м кв. в утепленном доме. Пол будет ощущаться именно как теплый – больше +28 град. Для большинства людей длительное пребывание покажется не комфортным. Есть и предостережения врачей так не поступать.

О более холодных регионах, речи не может быть вообще…

Основной принцип, по которому совмещается работа

В нашем климате теплый пол должен дополняться батареями отопления. Радиаторная сеть позволяет сделать следующее:

Оперативно реагировать на изменение температуры в комнатах, из-за изменения погоды, или выхолаживания, например. Теплоемкая массивная стяжка пола (при обычном создании) не может угнаться за перепадами температуры.
Создать тепловые завесы по наиболее холодным местам, — под окнами, у длинных наружных стен, у дверей. Устранить «холодные углы» в доме.
Добавить мощности отоплению в холодное время, без увеличения температуры теплого пола до некомфортной. Особенно это актуально для спальни, детской, так как разогревание кровати может оказаться совершенно неприемлемым…

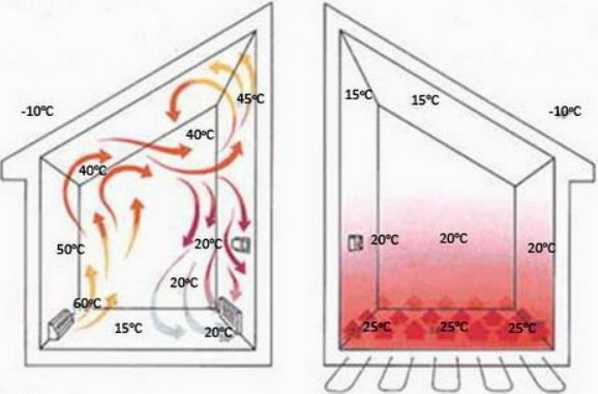

У теплого пола постоянная температура вне зависимости от погоды

Таким образом, качественной системой отопления окажутся только теплый пол совместно с радиаторами.

При этом полу отводится в первую очередь комфортообразующя роль. Он должен создать условия, чтобы под ногами не было холода, чтобы дети могли играть на нем.

Какие обычно температуры напольного покрытия предпочитают пользователи?Для длительного пребывания комфортными оказываются «незаметность и нейтральность» — примерно +23 — +26 град С. Там, где занимаются спортом — +18 град. В ванной — +33 град оказывается нормой, но там бывают изредка …

Таким образом, не зависимо от того, какие на улице морозы, поддерживается постоянная температура поверхности напольного покрытия. Тогда компенсировать недостаток мощности при значительных понижениях наружной температуры должны радиаторы…

В межсезонье подогреваем теплым полом

Обычный режим отопления – первоочередное включение в работу теплых полов. В межсезонье, дом постепенно остывает, влажность увеличивается, тогда жильцы вручную, если нет компьютерной автоматизации системы отопления, включают нагрев заделанный в стяжку под напольным покрытием.

Когда ударят морозы и от окон повеет ощутимым холодом, теплоноситель перераспределятся в радиаторные сети, — вручную открывается регулировочный кран на магистрали.

Здесь указан простейший способ регулировки и совмещения работы радиаторов и теплых полов – открытием кранов (настройкой термоголовки) вручную, что требует от пользователей внимания и может утомлять. Кроме того, здесь отсутствует значительная экономия денег, которая достигается с автоматизированным управлением.

Эконом вариант отопления одним лишь теплым полом

В центральном регионе, в относительно утепленном доме, можно сделать отопление одним лишь теплым полом по самому экономичному варианту, и при этом жилье останется пригодным к проживанию. Достаточно напрямую к газовому автоматизированному котлу подключить коллектор теплого пола, на котором должны быть лишь регулировочные краны для настройки каждого контура. Нет ни радиаторов, ни разводки труб под них, ни дополнительного насоса со смесительным узлом, система действительно дешевая и работоспособная. Но будут недостатки.

Если котел не конденсационный, то низкотемпературный режим (ниже 55 град на обратке) приведет к конденсату на теплообменнике и быстрейшему выходу его со строя.
Окна без тепловой завесы, с холодным внутренним стеклом, будут потеть с накоплением сырости в доме.
Зона окон будет холодной, не комфортной, во всем доме.
При резком похолодании или потеплении, разогретый массивный пол не отреагирует оперативно на изменение, буде ощущаться дискомфорт по температуре.
В самые холодные недели мощности отопления при обычной температуре будет не достаточно. Чтобы поднять температуру в доме, нужно увеличивать температуру напольного покрытия свыше 28 град С., что не подходит большинству людей, особенно мешает ночному отдыху (горячая кровать), может приводить к заболеваниям ног, к разрушению напольного покрытия или даже к разрушению вмещающей стяжки. В противном варианте нужно будет мириться с относительной прохладой в доме и недостаточной мощностью отопления.

Как регулируется температура у теплых полов и радиаторов

Температура теплого пола задается вручную настройкой термоголовки на трехходовом клапане смесительного узла. После чего заданный нагрев поддерживается в автоматическом режиме, датчик термоголвки установлен на подающем коллекторе.

Температура в каждой комнате также может регулироваться на распределительном коллекторе количеством подаваемого теплоностителя с помощью термостатов или ручной регулировкой.

Если котел автоматизированный, то радиаторы могут быть оборудованы термоголовками, которые реагируют на температуру воздуха в комнатах. Тогда при охлаждении воздуха до определенного значения, например, когда мощности теплого пола хватать не будет, радиаторы автоматически включатся в работу, и будут поддерживать стабильную температуру на заданном термоголовкой уровне.

Что делать, если котел твердотопливный

Если котел твердотопливный, то недопустимо блокировать с помощью автоматических устройств теплосеть, в которую напрямую от него подается горячий теплоноситель. Мощность, генерируемая котлом, может быт не израсходованной, и произойдет авария – закипание.

Справиться с ситуацией, и автоматизировать термоголовками поддержание температуры в комнатах на желаемом уровне, поможет буферная емкость. Тогда топка котла ведется вне зависимости от температуры в доме, а руководствуясь остыванием массы воды в теплоаккумуляторе.

Даже если произойдет закрытие всех автоматических регуляторов, в том числе и в теплом поле (перегрев помещения), то вероятно до прогорания котла, тепло поглотит массив воды, разогревшись, например, с 65 до 85 град.

Компьютерное управление радиаторами и теплыми полами

Помимо простейших механических термоголовок, которые устанавливаются на смесительных узлах теплых полов (по воде) и на радиаторах (по воздуху), возможно еще и централизованное управление всей системой обогрева с помощью контроллера. Подобные пакеты автоматизации для домов изготавливают известные производители.

В большинстве случаев система выглядит следующим образом. Контроллер получает информацию о температуре воздуха в комнатах с датчиков, или сам совмещен с датчиком и установлен в гостинной-холе (обычная планировка домов). Он дает команды на управляющие устройства, которые установлены вместо термоголовок на смесительном узле теплого пола и на нескольких ключевых ветвях радиаторов или на самих радиаторах.

В более сложных системах контроллер руководствуется также погодным датчиком, осуществляя предупредительное изменение мощности обогрева. А также может регулировать устройствами на коллекторе температуру теплых полов в отдельных комнатах.

Что позволяет компьютерная автоматика, в чем преимущество

Основное преимущество централизованного процессорного управления теплым полом и радиаторами в том, что пользователю не нужно бегать по комнатам вращая термоголовки в зависимости от собственных настроений и погоды.

Обеспечивается автоматический приоритет теплого пола, когда включение радиаторов может быть после лишь снижения температуры на 1 – 2 градуса (задается). Также возможно и переключение на обратный приоритет у радиаторов.

Обеспечивается программирование работы, что очень важно.Например, задается распространенный режим отопления — ночное понижение температуры, чем экономится до 20% энергии.
Периодическое, снижение подачи тепла в отдельные комнаты, или их полное отключение.
Недельный режим обогрева для всего дома, например, на выходные может лишь поддерживаться не замерзающая температура +5 град или что-то подобное….

Что еще полезного для радиаторов и теплого пола

Если создавать дорогостоящие комфортные автоматизированные системы управления в доме, то возможно не лишней окажется трата и на конденсационный газовый котел. Он специально предназначен для работы с низкотемпературными системами отопления – теплыми полами и сам по себе экономит от 10% средств на отопление. Правда при нынешних ценах на газ специалисты говорят о том, что вряд ли оборудование окупится, но что будет в будущем? О конденсационном котле
Иногда площадь обогреваемого пола уменьшают до комфортообразующих зон – небольших участков нагрева, которые, возможно, проще создать при ремонте дома, например, в ванной, в детской, на куске пола гостиной, в части спальни… Этот вопрос становится актуальным для большинства уже эксплуатируемых домов. Но тогда теплый пол точно не сможет конкурировать с радиаторами по мощности. Применяются короткие контура, и обычно РТЛ-регуляторы, через которые эти петли трубопровода непосредственно подключаются к радиаторной сети. Как регулируется теплый пол РТЛ
