Какие бывают люки под плитку у ванны, их особенности. Люк на пол под плитку

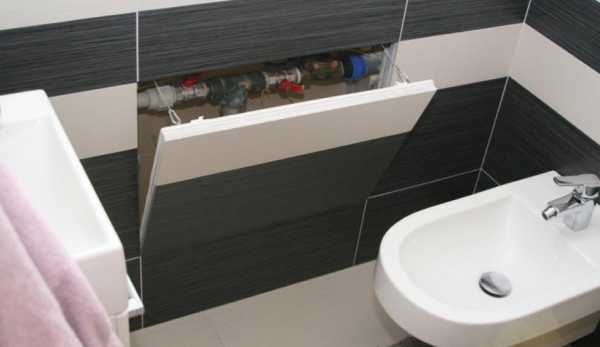

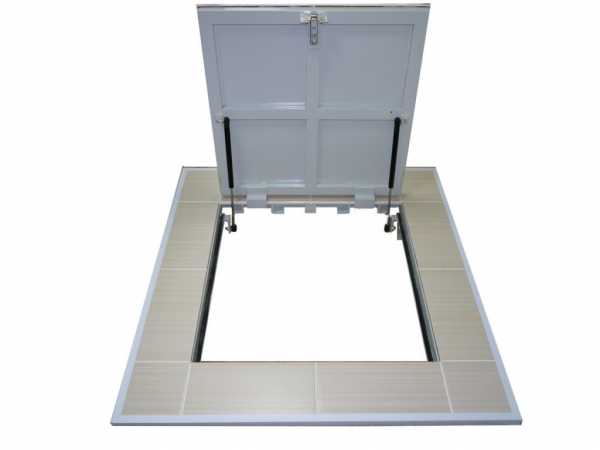

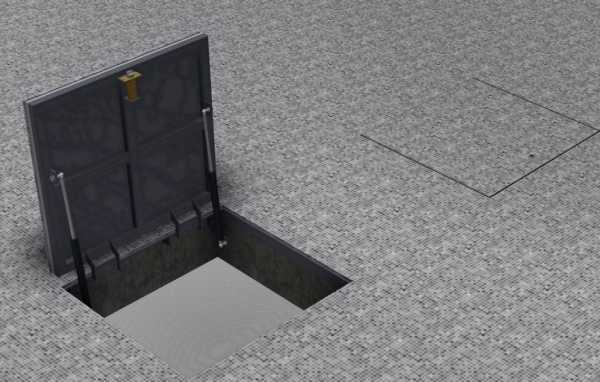

Напольные люки под плитку с газовыми амортизаторами и без

Напольные люки предназначены для доступа к скрытым коммуникациям после отделки плиткой и позволяют легко контролировать их состояние, а в случае необходимости произвести срочный ремонт. В зависимости от дизайна интерьера крышки для ревизии коммуникаций устанавливают под любое напольное покрытие, что позволяет скрыть их от посторонних глаз. Их применяют в жилых и производственных помещениях, офисных зданиях.

Люки для пола

При выборе напольной спускной дверцы обращают внимание на материал, из которого она изготовлена, на ее прочность и качество. Важно наличие резиновых уплотнителей по периметру крышки для создания герметичности конструкции люка и защиты от проникновения пыли, неприятных запахов, влаги и грызунов. Напольный люк-невидимка оснащается специальной крышкой-корытом, позволяющей заполнить его утеплителем и скрыть под любым покрытием для пола.

Существуют различные типы конструкции ревизионных напольных отверстий, которые могут подниматься различными способами. Главное условие — крышка должна открываться легко и быстро, а в закрытом виде не создавать препятствий для передвижений по помещению.

Разновидности

Ревизионные напольные люки бывают разных видов. По типу конструкции различают:

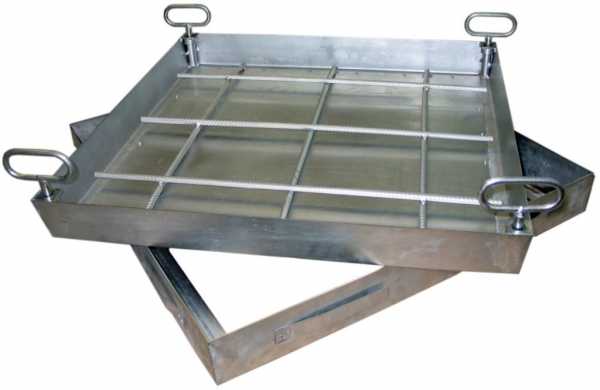

  1. С вынимаемой крышкой. Она оснащается 1-4 скрытыми или съемными ручками.
  2. С дверцой на металлических петлях.

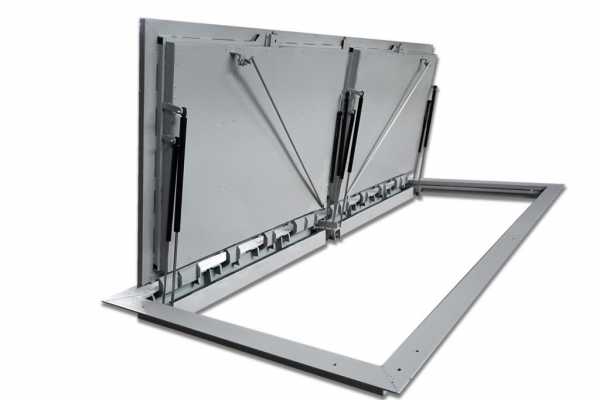

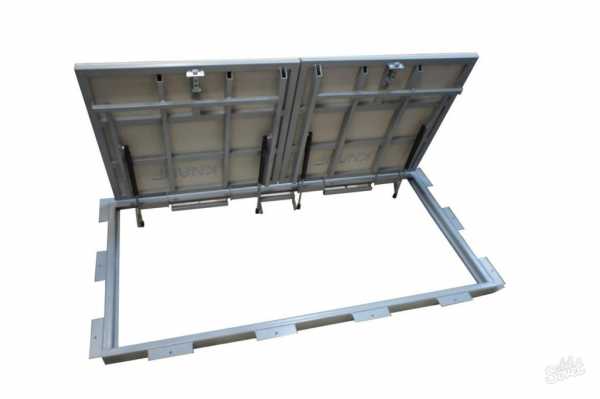

  3. С газовыми амортизаторами и запорным механизмом для предупреждения самопроизвольного открывания. Он позволяет легко поднять крышку, независимо от ее веса.
  4. С автоматическим механизмом открывания.

Напольная крышка может быть заполняемой и не заполняемой. Заполняемые дверцы можно отнести к категории невидимок. Их утепляют с помощью изоляционного материала и скрывают, сохраняя неизменным общий вид помещения.

Люки с крышкой глубиной 30 мм устанавливают под ламинат или линолеум, для чего используют армирующую сетку при монтаже. Но чаще всего напольные ревизионные дверцы устанавливают под керамическую плитку. Кафель укладывают как поверх конструкции, так и в емкость, образованную рамой изделия.

Самые популярные конструкции — невидимые люки под плитку, амортизатором их оснащают для облегчения подъема крышки, утяжеленной кафелем.

Материал изготовления

Главное требование к материалу — устойчивость к коррозии и деформации в процессе эксплуатации. Смотровые люки под кафельную плитку или другое финишное покрытие для пола изготавливают из следующих материалов:

  • алюминий;
  • нержавеющая сталь;
  • оцинкованная сталь;
  • латунь.

Напольный люк под плитку чаще всего делают из алюминия. Этот металл достаточно прочный и легкий, чтобы дополнительно не утяжелять конструкцию. Он устойчив к повышенной влажности и нередко используется в саунах, бассейнах и ванных комнатах.

Как обеспечивается надежность конструкции

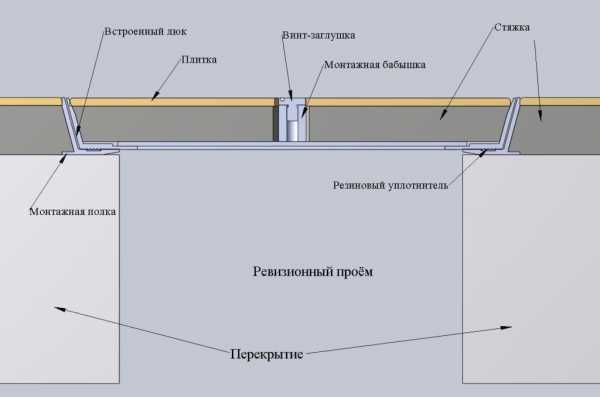

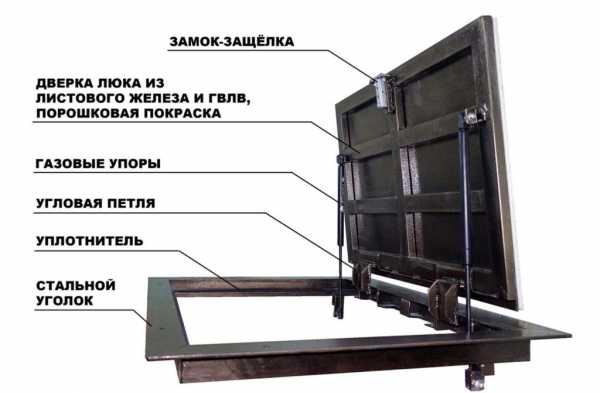

В обеспечении надежности напольной конструкции большое значение играет толщина стенок и крышки металлического люка, его грузоподъемность и прочность.

Раму изготавливают из достаточно прочного уголка. Он выдерживает нагрузку облицовочного материала или вес человека, сохраняет геометрию конструкции в процессе эксплуатации. Поэтому его производят из алюминия или стали толщиной не менее 4-5 мм. Он должен иметь несколько ребер жесткости.

Пневмоподъемники должны быть достаточно мощными — от 700 до 1000 ньютонов. Это нужно для того, чтобы напольный люк-невидимка не открывался слишком резко и механизм справлялся с выталкиванием крышки, утяжеленной кафелем. Благодаря ему дверца открывается легко и плавно.

Количество и мощность амортизаторов определяют на стадии испытания напольной конструкции, а их распределение по отношению к раме основы осуществляют таким образом, чтобы крышка открывалась под углом 90°. Иначе газовый амортизатор вырвет из втулки за счет инерции под ее весом.

Если напольная дверца открывается с помощью петель, они должны быть достаточно мощными, чтобы выдерживать повышенную нагрузку и не провисать.

Крышки, закрывающие отверстия, обрабатывают гипсокартоном, на который в дальнейшем наклеивают кафель. При облицовке плитка должна быть покрыта клеевым составом не менее чем на 60%. Производители рекомендуют использовать для этого средство «жидкие гвозди».

Замаскированные под плитку напольные дверцы должны иметь качественную технологическую проработку механизмов открытия. В этом случае крышка будет открываться легко, без образования сколов на плитке, не потребуется усиление механизмов дополнительными амортизаторами после установки.

Если крышка не будет облицована кафелем, стоит выбрать изделие из литого металла.

Еще один фактор, определяющий надежность конструкции, — качественная и износостойкая фурнитура, которая должна выдерживать вес отделочных материалов.

Размеры

Отверстие должено быть достаточно большим, чтобы обеспечивать достаточный доступ к коммуникациям для проведения ревизии и ремонта.

Люк для пола под плитку или другое покрытие может быть стандартного размера. Множество изготовителей предлагают большой выбор типичных ревизионных напольных крышек, но они могут быть выполнены и на заказ по индивидуальным замерам заказчика.

Размер ревизионного отверстия и потайного люка под плитку подбирают с учетом ее параметров. Это облегчит работы по ее укладке и позволит сэкономить отделочный материал. Данный факт особенно важен, если в качестве топового покрытия выбран мрамор или керамогранит, размер которых сложно откорректировать. Оптимальный размер, который может иметь люк напольный, — 500х500 см.

Параметры крышки должны быть немного уже как высоты, так и ширины отверстия, поскольку плитка клеится с небольшим выходом за ее края. Такой выступ составляет до 5 см со стороны петель и до 10 см с других сторон дверцы люка. Люки под плитку могут иметь глубину от 54 до 76 мм.

Эксплуатация и уход

Люки-невидимки, в зависимости от механизма открывания, могут быть:

  1. Нажимными. После нажатия на крышку срабатывает пружинный механизм.
  2. Распашными. Напольный люк с газовыми амортизаторами комплектуется съемной ручкой или специальными присосками для подъема крышки.
  3. Двухстворчатыми.
  4. Сдвижными. Дверца в этом случае съезжает в сторону.
  5. Усиленными.

Ревизионные люки используют и в качестве входной двери в подвал. Если для изготовления конструкции использованы качественные материалы и надежная фурнитура, монтаж выполнен правильно, то напольная крышка не потребует какого либо специального ухода и будет функционировать достаточно продолжительное время.

Поверхность напольной дверцы можно мыть привычными моющими средствами. В процессе использования будет необходимо регулярно проверять исправность механизма открывания и смазывать его машинным маслом. Покрытие можно при необходимости заменить, если старое аккуратно демонтировать.

Последовательность работ по установке

Последовательность установки напольного люка следующая:

  • Отсоединяем подъемный механизм от дверцы.
  • Производим разметку. Для этого конструкцию аккуратно укладываем в проем и регулируем в обеих плоскостях с помощью уровня.
  • Закрепляем напольный люк.
  • Присоединяем подъемный механизм.
  • Если конструкция заполняемая, на поверхность крышки укладывается плитка.

Закрепить напольный блок можно 2 способами.

Вкладной способ:

  1. Вкладываем раму в проем, регулируем по глубине, ориентируясь на край крышки. Между рамой и створкой прокладываем куски резины для более точного монтажа.
  2. Прокладываем разметку по всему периметру напольной конструкции и убираем ее из проема. Теперь крепим к боковой стенке ниши по линии разметки 3 и более отрезка уголка длиной 150 мм, толщиной 3-4,5 мм и шириной крыльев 4-4,5 см. Крылья уголка должны создавать полку для рамы люка. Угловой профиль крепим на 2-3 анкера или арматуру.
  3. На подготовленное место укладываем раму, проверяя горизонтали уровнем, и закрепляем в проеме, прикручивая ее к уголку с помощью подготовленных заранее отверстий.

Габаритные конструкции устанавливают на пол накладным способом:

  • Готовим в полу гнездо для укладки рамы конструкции.
  • Вкладываем раму в проем и регулируем по глубине так, чтобы верхний край дверцы не выходил за края нижнего края напольной плитки.
  • Укладываем люк, регулируем его положение в горизонтальной площади.
  • Закрепляем раму. Для этого просверливаем в полке отверстия для анкеров с потайной головкой по 3 на каждой стороне. Головка анкера не должна выступать больше, чем на 1-2 мм.

Необходимые инструменты и материалы

Для установки люка потребуется:

  1. уголок;
  2. пенопласт для утепления, который укладывают в корыто;
  3. резиновый уплотнитель;
  4. анкерный крепеж;
  5. дрель с комплектом сверл и шуруповерт;
  6. уровень.

Крышку можно спрятать, замаскировав керамической плиткой, мрамором, линолеумом, ламинатом, ковролином.

oplitke.com

Как не допустить ошибок при установке люка невидимки под плитку, на личном опыте

Вы наверняка задумывались и задавали себе вопрос: Как сделать свой интерьер ванной комнаты или туалета не похожим на другие?  Как спрятать коммуникации и при этом чтобы они были легкодоступны? Ответ очень прост - это установка люка невидимку под плитку.

Хочу на личном примере показать весь процесс: от выбора люка, установки и финальной стадии - герметизации швов.

Ну что, Вы,  готовы, тогда начинаем.

Выбор люка невидимки под плитку

Самый важный этап - это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально.  Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм,  сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Установка люка невидимки

Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже...

Минимальный проект должен содержать:

  1. Выбрать плитку и соответственно люк;
  2. Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
  3. Исходя из раскладки плитки и размеров люка - прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
  4. Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
  5. Проставить размеры установки люка относительно пола и стен помещения.

Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.

Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.

А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа. Теперь вы понимаете на сколько важно иметь проект!

Ещё несколько фотографий во время монтажа люка невидимки под плитку:

Рис. 3. Проем в который будет устанавливаться люк невидимка

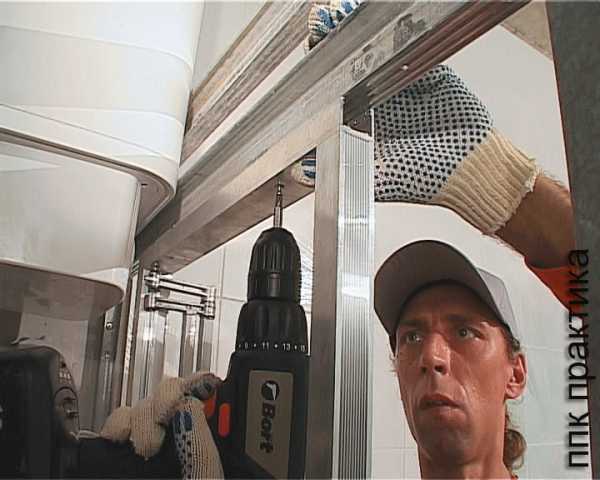

Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка

Для жесткости крепления люка рекомендую заложить бруски в металлический профиль

Рис. 5. Вид из люка

Рис. 6. Зашиваем всю конструкцию гипсокартоном

Чем клеить плитку к люку

Так как при установке ревизионного люка мы выставляем его по одной плоскости со стеной из гипсокартона, то и клеить плитку необходимо на плиточный клей, чтобы в дальнейшем поверхность всей стены облицованной плиткой находилась в одной плоскости.

На практике, плитка приклеенная плиточным клеем к люку, от нажатий и открывания люка начинает отклеиваться. После второго приклеивания на плиточный клей она снова отвалилась, было принято решение приклеить её при помощи жидких гвоздей, наклеив на старый слой плиточного клея.

Рис. 7. Вид стены после облицовки плиткой

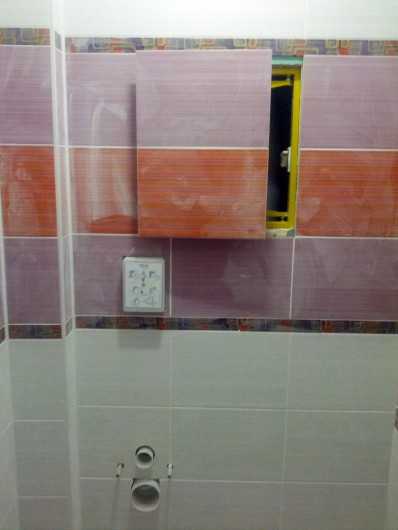

Рис.8. Приоткрытая дверца люка

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

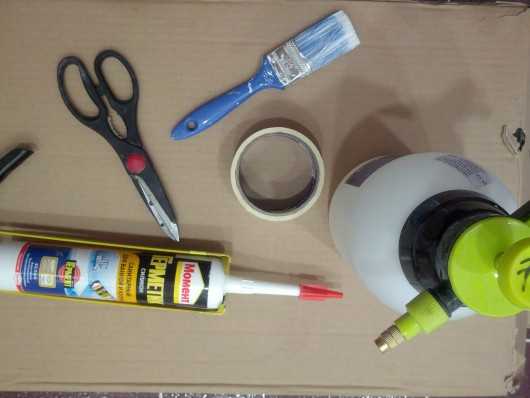

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

Рис. 10. Шов люка обклеенный монтажным скотчем

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

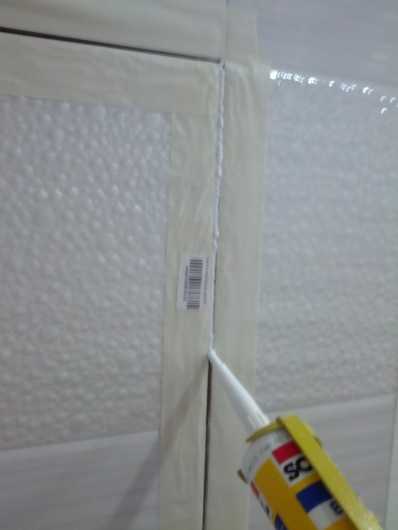

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

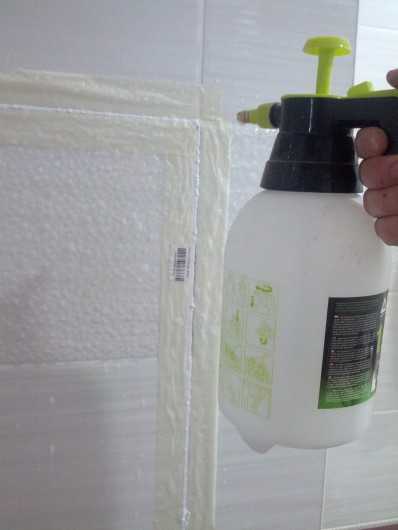

Рис. 13. Обработка швов мыльным раствором

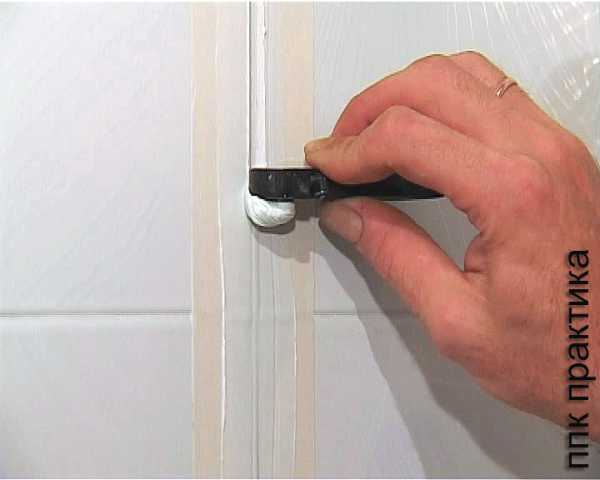

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

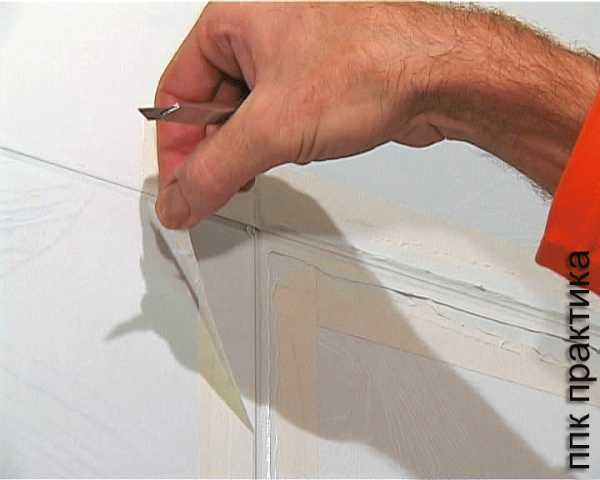

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

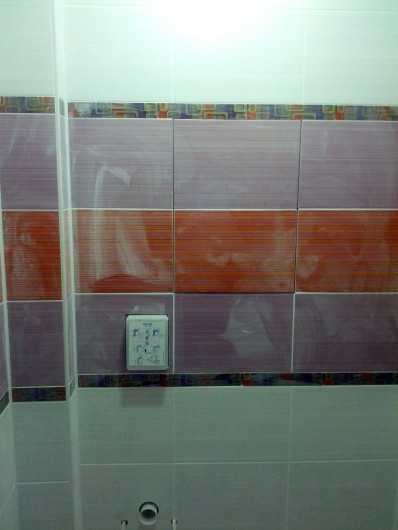

Финальный вид туалета, где наш люк невидимка скрывается на стене

Рис. 18. Финальная стадия туалета

internethome.info

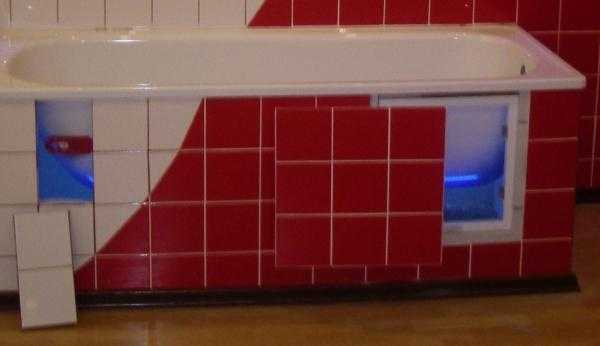

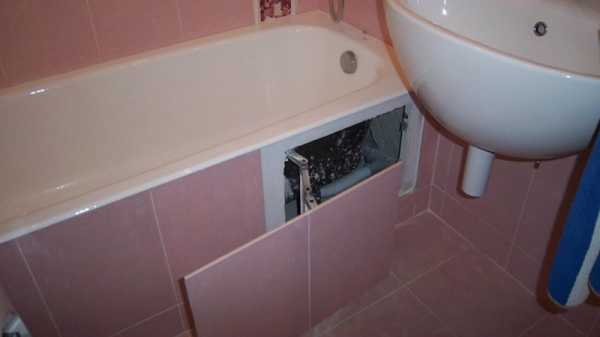

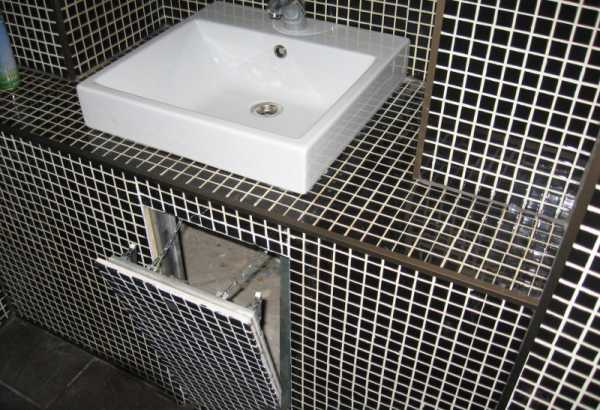

Люк под ванной под плитку, способы открывания и материалы изготовления

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

  • легкий доступ к системе водоснабжения и приборам учета воды;
  • простой монтаж изделия, с которым справится новичок;
  • единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
  • благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

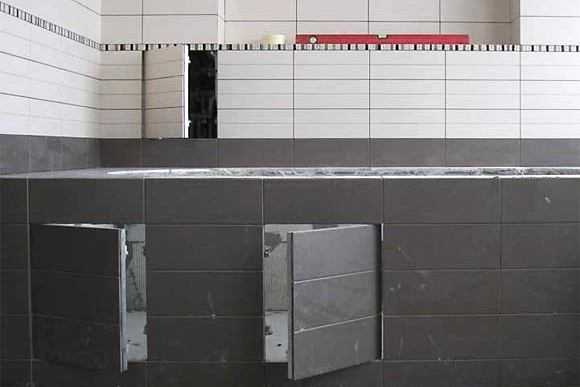

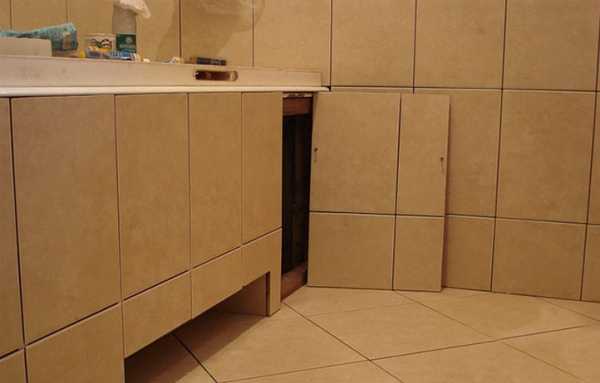

  • распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
  • нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
  • сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
  • откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
  • двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
  • усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.

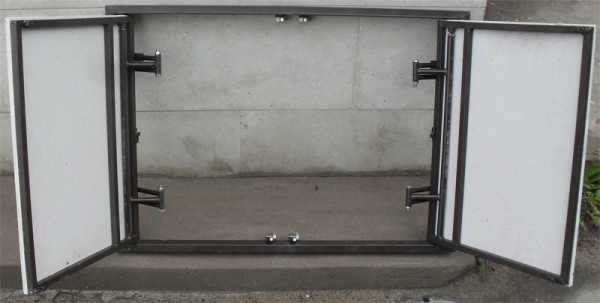

Двухдверный

Нажимной

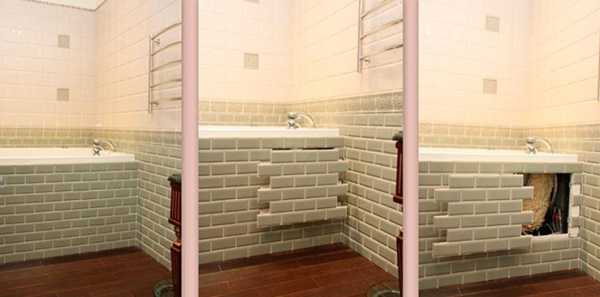

Откидной

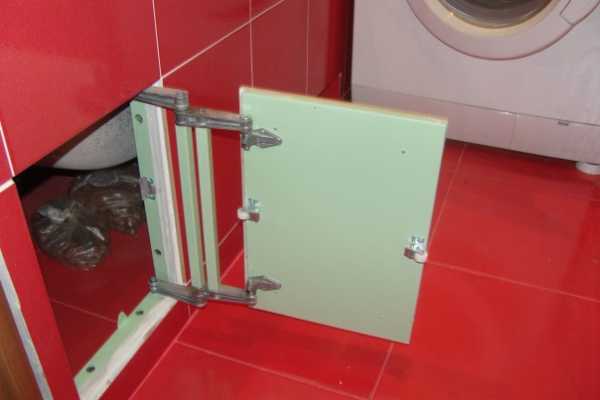

Распашной

Сдвижной

По размеру

Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.

 Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:

  • маленькими;
  • средними;
  • большими;
  • крупными.

Размеры люков могут быть разными

Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.

Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.

Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.

Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.

Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.

Габаритные размеры люков

По материалу изготовления

Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:

  • пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
  • металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
  • гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.

Гипсокартонный

Металлический

Пластиковый

Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.

Как не ошибиться с выбором

Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

  • определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
  • измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
  • возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
  • при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

Видео

Фото

vannayasovety.ru

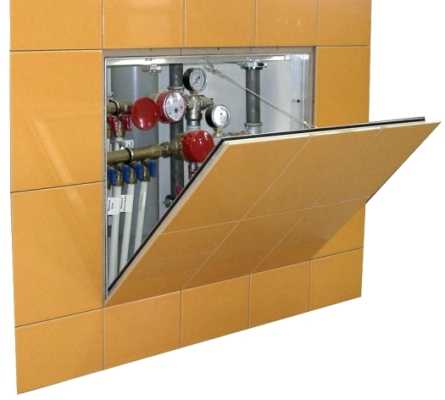

Люки под плитку

Инструкция по установке люков ЕвроФОРМАТ-Р АТР

(Пошаговое руководство по монтажу ревизионных сантехнических нажимных люков под плитку EuroFORMAT-R ATP)

При установке люков под плитку ЕвроФОРМАТ-Р АТР обратите внимание на три обязательных условия:

  • Плоскость дверцы люка должна совпадать с плоскостью стены или перегородки;
  • Петля люка должна располагаться строго вертикально;
  • Не допускается установка люка в пол, потолок, в наклонные перегородки;

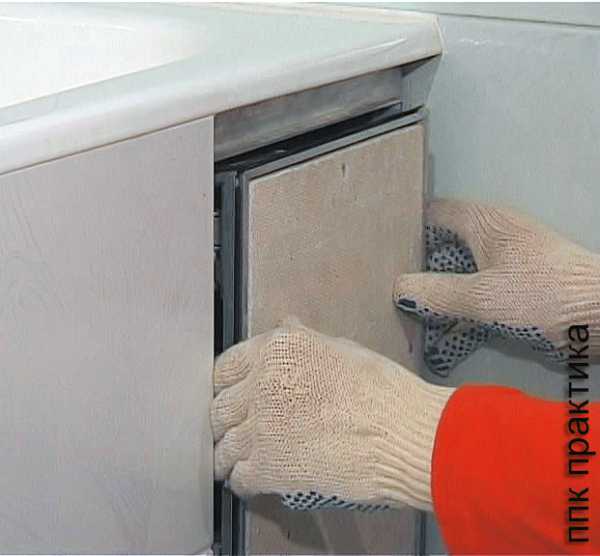

В перегородку из кладочных материалов, люк закрепляется с помощью саморезов и дюбелей. В перегородку каркасно-листовой конструкции, люк крепится непосредственно к каркасу перегородки.

Не забудьте:

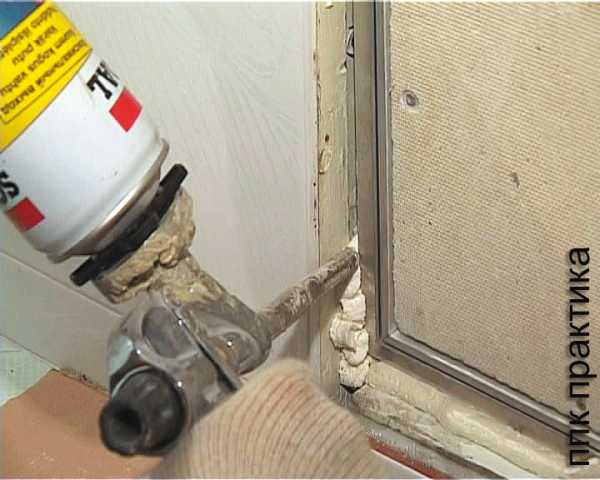

  • Закрепляя раму люка, заполнить щель между перегородкой и рамой, монтажной пеной;

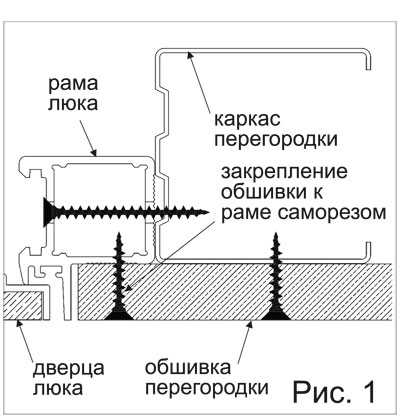

  • Прикрепить саморезами листы обшивки перегородки к раме люка (Рис. 1).

Перед укладкой плитки заблокируйте нажимные замки COMBI TOUCH технологической скобой, для предупреждения срабатывания замка.

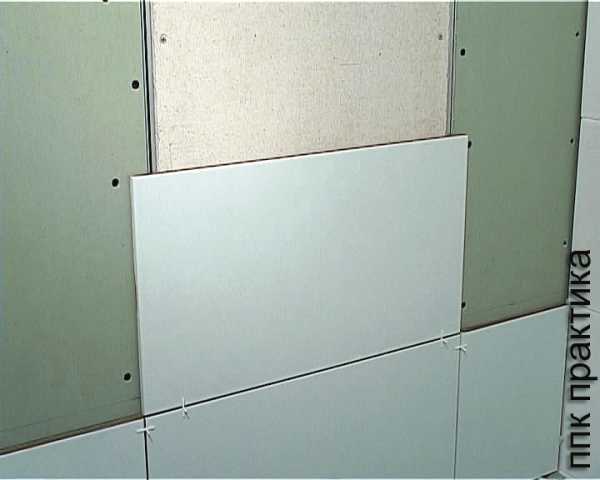

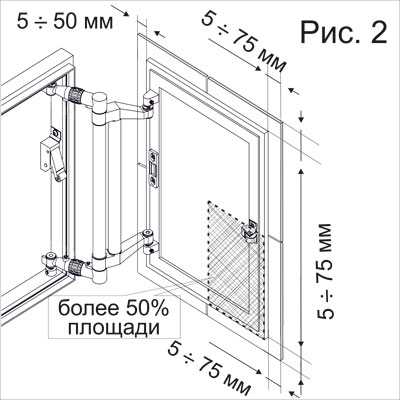

Плитка может выступать за габариты дверцы:

  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон
  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон

Для упрощения регулировки положения дверцы после облицовки – закрепить с внутренней стороны дверцы груз, равный весу наклеиваемой плитки, зафиксировав его саморезом (Рис 3).

После укладки плитки:

  • Затереть межплиточные швы кроме шва по периметру дверцы люка
  • Через сутки вскрыть люк, используя присоску или широкий шпатель
  • Снять груз, ранее размещенный на внутренней стороне дверцы люка
  • Для открывания люка нажатием, удалить из замка технологическую скобу

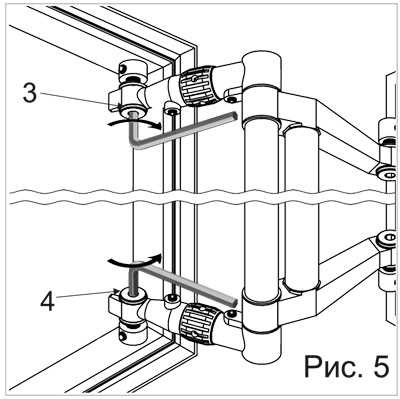

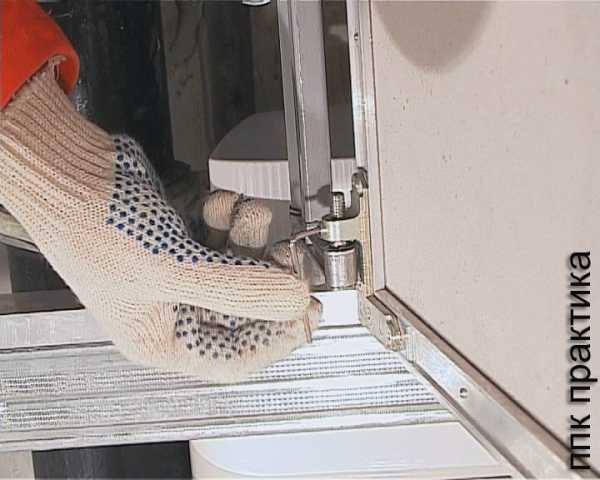

Регулировка положения дверцы люка

Для перемещения дверцы люка вверх:
  • Ослабить фиксирующие винты 1 и 2 (рис. 4) в верхнем и нижнем крепежно-регулировочных узлах, с помощью регулировочного ключа
  • Закрутить на пол-оборота верхний крепежный болт 3 большим регулировочным ключом
  • Выкрутить нижний болт 4 (рис. 5) не более, чем на пол-оборота
  • После регулировки затянуть фиксирующие винты 1 и 2, закрыть дверцуи проверить ее положение. При необходимости регулировку повторить.
Для перемещения дверцы люка вниз:
  • Крепежные болты 3 и 4 вращать в обратную сторону

Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0,7 мм.

Регулировка с помощью только одного болта, или вращение болтов в разных направлениях, может привести к поломке люка

Для перемещения дверцы вправо или влево:
  • С помощью ключа на одном из регулировочных рычагов ослабить фиксирующие винты 5 и 6 (рис. 7)
  • Вставить регулировочный ключ в отверстие лимба 7 и повернуть лимб в нужном направлении, удлиняя или укорачивая рычаг.
  • Затянуть фиксирующие винты.
  • Те же действия проделайте со вторым рычагом соблюдая, то же направление вращения и угол поворота. Дверца сместится параллельно в сторону (Рис 8).

Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.

Для перемещения дверцы с наклоном вправо или влево:
  • Вращать лимбы в разных направлениях или на разные углы (Рис. 9).

Дверца люка принимает окончательное положение только при затянутых фиксирующих винтах 1, 2 (Рис 4) и 5,6 (Рис 7).

Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а так же делает люк незаметным.

Для того, чтобы загерметизировать швы:

  • Торцы плитки вокруг шва очистить от клея, пыли и влаги и обезжирить
  • Плотно наклеить малярный скотч шириной 20-30 мм, вокруг шва, с обоих сторон. Расстояние между полосками скотча должно быть равно межплиточному шву (Рис 10).
  • Заполнить шов силиконовым или полиуретановым герметиком в цвет затирки на всю глубину, так чтобы герметик выступал выше уровня скотча.
  • Удалить излишки герметика с помощью эластичного шпателя так, что бы форма силиконового шва повторяла форму затертых межплиточных швов.
  • Не дожидаясь подсыхания поверхности шва, аккуратно снять малярный скотч сначала с внешней, а затем с внутренней стороны шва.
  • После высыхания герметика, не ранее чем через 2 суток, прорезать его малярным ножом с острым лезвием, как показано на рисунке (Рис. 11).

Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45 град.

  • После прорезки открыть люк со стороны петли, срежьте и удалить герметик со стеновой плитки как показано на Рис. 12.
  • Удалить излишки герметика и остатки клея, мешающие закрыванию дверцы люка и ее перемещению до срабатывания магнитно-нажимного замка.

Инструкция по установке люков ФОРМАТ и ЕвроФОРМАТ

(Пошаговое руководство по монтажу ЛЮКОВ НЕВИДИМОК® серии «EUROFORMAT», серии «Формат» и серии «Формат-2»)

Правила установки люка под плитку

  • Петля люка должна располагаться строго вертикально;
  • Плитка на дверце люка должна выступать за габариты дверцы на 5 – 50 мм со стороны петли и 5 – 75 мм с остальных сторон;
  • Не менее 50% площади плитки должно быть наклеено на дверцу;
  • Расстояние от плитки, наклееной на дверцу, до ближайшей стены должно быть не менее 25 мм;
  • Следите за тем, чтобы клей не попал в зазор между дверцей и рамой люка.

Инструкция по установке люков под плитку в стены из кирпича, бетона и т.п.

Установить люк в подготовленный проем так, чтобы плоскость дверцы совпадала с плоскостью стены

Закрепить раму люка к стене с помощью саморезов и дюбелей.

Дополнительно зафиксировать люк, обработав щель между люком и перегородкой монтажной пеной.

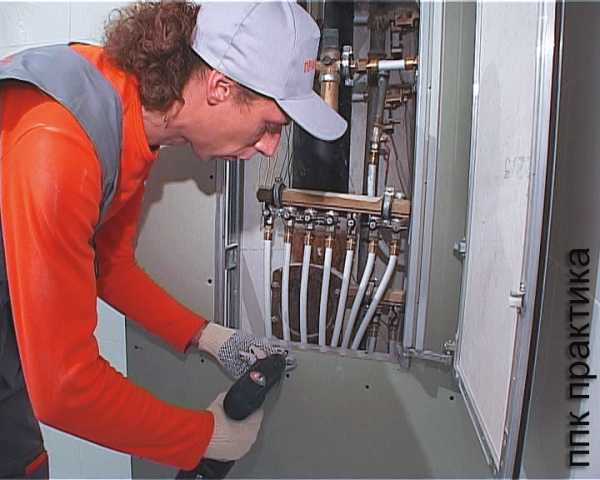

Инструкция по монтажу люков под плитку в перегородки из листовых материалов

Смонтировать каркас перегородки с учетом расположения сантехнической арматуры.

Люк обычно располагают по центру относительно боковых стен. Это обеспечивает симмметрию при наклеивании плитки.

Закрепить раму люка к каркасу перегородки саморезами.

Обшить каркас перегородки листовым материалом.

Закрепить листы облицовки к передней поверхности рамы люка саморезами.

Внимание! Во избежание провисания дверцы, при монтаже средних и больших люков, используя подручные средства, закрепить на специальном крючке (или на ввинченном в рамку дверцы саморезе) на внутренней стороне дверцы груз, в 1,5-2 раза превышающий вес наклеиваемой плитки.

Облицевать кафельной плиткой поверхность перегородки и дверцы.

Затереть плиточные швы, кроме шва между плитками по периметру дверцы люка.

Через сутки вскрыть дверцу и снять установленный ранее груз.

Для люков, на которых имеются узлы регулировки дверцы, при необходимости, отрегулировать зазор по периметру дверцы.Для того, чтобы поднять дверцу: C помощью торцевого шестигранного ключа, ослабить фиксирующий винт в нижнем и верхнем узлах крепления и регулировки, вращая ключ против часовой стрелки.

С помощью торцевого шестигранного ключа, повернуть верхний крепежный болт по часовой стрелке на угол до 180 градусов.Для того, чтобы опустить дверцу: - Вращайте крепежные винты в противоположную сторону. - После регулировок затянуть фиксирующие винты в верхнем и нижнем узлах крепления и регулировки, вращая ключ по часовой стрелке.

Очистить шов по периметру дверцы и обезжирить плитку вокруг шва. Вокруг шва, с обеих сторон, тщательно приклеить малярный скотч по всему периметру дверцы.

Заполнить силиконовым герметиком, в цвет затирки, шов на всю глубину, так, чтобы герметик немного возвышался над малярным скотчем.

Снять излишки силикона эластичным шпателем.

Не дожидаясь "подсыхания" герметика, снять малярный скотч, начиная с внешней стороны шва.

Через двое суток, с помощью острого ножа для обоев, прорезать шов на всю глубину герметика под углом 45 градусов. Вскрыть дверцу с помощью присоски, удалить излишки герметика, мешающие закрыванию дверцы.Работы по монтажу закончены.

Особенности регулировки дверцы люков "ФОРМАТ-2"

Узлы крепления дверцы к раме люка "ФОРМАТ-2", позволяют регулировать положение дверцы люка под плитку по высоте. Регулировка производится с помощью болта, который зафиксирован контргайкой.

Для того, чтобы поднять дверцу:
  • C помощью торцевого ключа и рожкового ключа на ослабить контргайки в нижнем и верхнем узлах крепления дверцы к раме.
  • Торцевым ключом выкрутить на пол-оборота нижний крепежный болт, а верхний крепежный болт закрутить на пол-оборота.Дверца приподнимется на 0,5 мм.
  • При необходимости, операцию повторить.
  • Удерживая болты, зафиксировать их положение в верхнем и нижнем узлах крепления контргайками.
Для того, чтобы опустить дверцу:

Болты необходимо повернуть в противоположную сторону, предварительно ослабив контргайки.

lukipodplitku-ug.ru
