Как правильно выполнить обвязку отопительного котла полипропиленом? Обвязка твердотопливного котла отопления полипропиленом схемы фото


Обвязка твердотопливного котла — схемы подключения к отоплению

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В этом отношении дровяные и угольные теплогенераторы отличаются от всех прочих и требуют особого подхода к вопросу.

Поэтому стоит поподробнее рассмотреть, как при монтаже системы отопления подключить котел на твердом топливе, в том числе и своими руками. Ответ на этот вопрос, а также описание всех вариантов стыковки агрегата с другим теплосиловым оборудованием вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

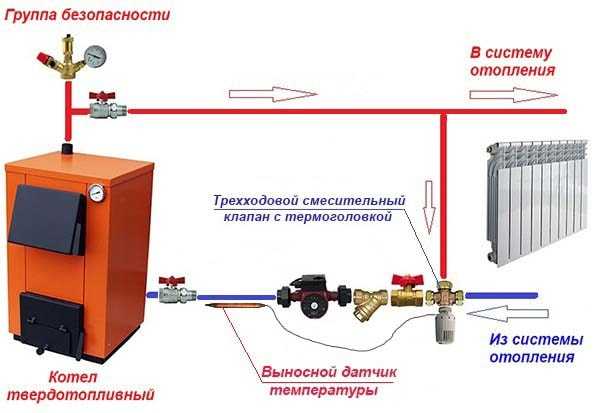

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

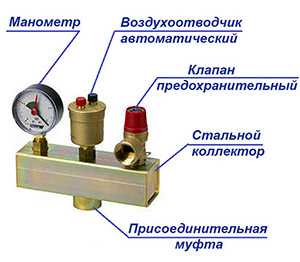

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

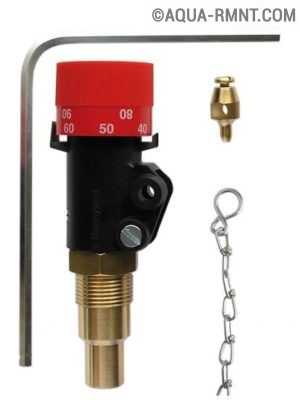

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

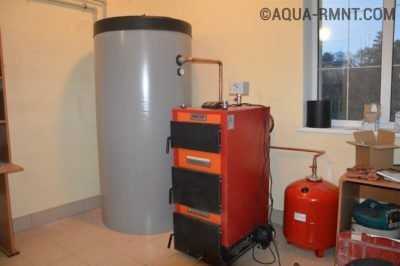

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Для справки. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

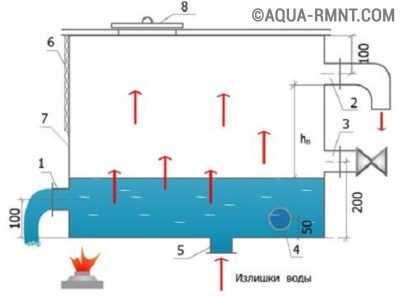

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

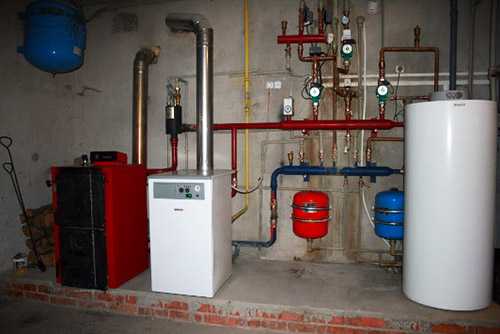

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

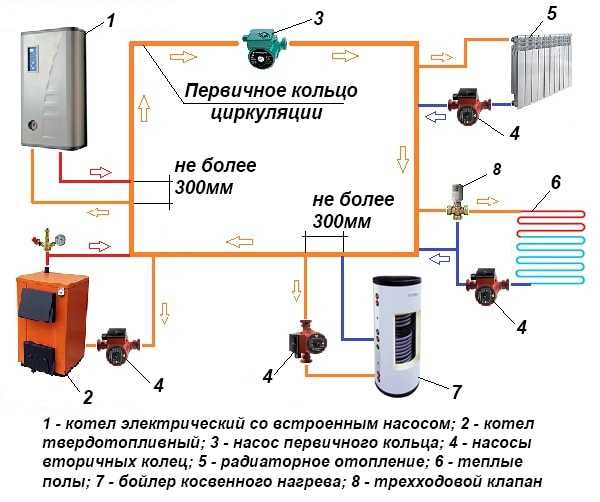

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно произвести обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

otivent.com

Схема обвязки твердотопливного котла отопления

Содержание:

1. Что такое схема котла? 2. Схемы отопительных систем 3. Проектирование и монтаж обвязки ТТ котла 4. Несколько советов от профессионалов

Бесперебойное функционирование оборудования возможно при условии профессиональной его установки и правильной эксплуатации. В противном случае прослужит оно недолго. Поэтому необходимо предварительно определить, какая схема обвязки твердотопливного котла отопления будет оптимальной в данном конкретном случае.

Что такое схема котла?

  Любой нагревательный котел способен только подогреть теплоноситель, а все элементы и узлы, расположенные между этим прибором и отопительной конструкцией входят, в схему обвязки, выполнение которой позволяет:

Схемы отопительных систем

Когда реализуется обвязка твердотопливного котла отопления – схема может быть реализована несколькими способами. Существует наиболее простой из них. Он представляет собой схему подключения котла, работающего с применением твердого топлива, в гравитационную систему. Несмотря на кажущуюся простоту схемы обвязки котла отопления и минимум элементов, в ней имеется все, что требуется для безопасной работы агрегата.

Перемещение теплоносителя в конструкции обеспечивает защиту от перегрева оборудования в процессе работы котла. Радиаторы при этом необходимо располагать выше нагревательного прибора (читайте также: "Обвязка радиаторов отопления полипропиленом - просто и доступно"). Подобная схема обвязки твердотопливного котла должна иметь расширительный бачок (см. фото) открытого или мембранного типа для того, чтобы не допустить повышенного давления в системе. Данный элемент устанавливают в самом высоком месте отопительной системы. От местонахождения бачка зависит давление – его значение в зависимости от модели должно составлять 2- 4 бара.    В случае применения мембранного бака отопительную систему делают закрытой и дополнительно устанавливают предохранительный клапан и воздухоотводчики. Схема, по которой выполняется такая обвязка твердотопливного котла отопления, отличается простотой решения, а самое главное, она не зависит от электроснабжения. Ее минусом является необходимость часто загружать топливо, что увеличивает его расход. Также большой ее недостаток заключается в отсутствии возможностей полноценно управлять отопительной системой.    Еще одним из часто используемых способов обвязки ТТ котлов можно назвать схему, предусматривающую естественную циркуляцию теплоносителя. Данный вариант предполагает поддержание заданного температурного режима жидкого теплоносителя при помощи подмеса воды из линии подачи в трубу обратки. Для этого схема, согласно которой реализуется обвязка твердотопливного котла, содержит такой элемент как вентиль (треххордовый термический).

Он бывает трех видов:
  • с термоэлементом;
  • в комплектации с наносом;
  • для котла незначительной мощности.
Устанавливают термический вентиль на обратке. При возрастании температуры в месте входа в котел, байпас между линиями закрывается, и подмес теплоносителя прекращается. Но поскольку работа циркулярного насоса полностью зависит от наличия электроэнергии, то в случае внезапного ее отключения велика вероятность перегрева котла. Чтобы предотвратить подобную ситуацию, требуется обвязка твердотопливного котла с теплоаккумулятором (прочитайте также: "Правильная схема отопления с теплоаккумулятором").    Также производители данных нагревательных приборов предлагают специальный модуль, в состав которого входят дополнительный теплообменник и запорная арматура. Принцип действия устройства заключается в срабатывании термоклапана, который настроен на определенный температурный режим. Таким образом, открывается прохождение воды через теплообменник, которая после завершения нагрева поступает в водонагревательный бак или канализацию. Понятно, что такую схему установки ТТ котла нельзя назвать оптимальной, существуют и другие варианты, но они более дорогие по стоимости.

Иногда производится обвязка твердотопливного котла своими руками по схеме с применением бака-аккумулятора. Помимо аккумулирующего бачка в ее составе имеются насос и запорная арматура. Читайте также: "Аккумулятор тепла для системы отопления своими руками".

Проектирование и монтаж обвязки ТТ котла

Добиться наиболее эффективной работы отопительной системы можно только при условии, что правильно подобрана и в дальнейшем выполнена обвязка твердотопливного нагревательного котла. Все соединения нужно делать качественно и тогда оборудование будет функционировать надежно на протяжении длительного периода времени.

Каждая система непременно имеет трубопровод, по которому перемещается теплоноситель. По мнению специалистов, идеальным решением является схема с малым и большим контурами, еще она называется двухконтурной. Тот, что меньше, используют для нагрева теплоносителя (прочитайте: "Экономный котел твердотопливный двухконтурный длительного горения").  Обвязка ТТ котла своими руками должна выполняться с особой тщательностью, поскольку она позволяет контролировать и регулировать температуру, а соответственно подбирать оптимальный режим функционирования. В результате реализации правильно  спроектированной схемы можно обходиться даже без монтажа автоматических устройств.

Сделать работу котла более эффективной поможет коллекторный вариант. Существуют стандартные схемы обвязки твердотопливного котла, которые имеется на данном сайте.

Недопустимо использовать пластиковые трубы для обвязки ТТ нагревательного прибора. Ее можно делать только с применением негорючих материалов. В последнее время стала востребованной обвязка твердотопливного котла полипропиленом (прочитайте: "Обвязка котла отопления полипропиленом: варианты реализации").  Обвязка твердотопливного котла, смотрите пример на видео:

Несколько советов от профессионалов

При выборе схемы обвязки котла нужно не забывать об аварийных ситуациях.

Для устранения проблемы можно задействовать следующие способы: Если принято решение об установке в одной системе нескольких видов нагревательных приборов, лучше всего будет выбрать обвязку агрегата, функционирующего на твердом топливе, и электрического котла (подробнее: "Обвязка электрического котла отопления: важный этап"). Но для этого потребуется не только правильно выбрать схему, но и определить роль, выполняемую каждым прибором. Огромное значение имеет профессионально выполненный монтаж.

teplospec.com

Как произвести обвязку и подключение твердотопливного котла к системе отопления

В отличие от электрических и газовых отопительных агрегатов, котлы, работающие на твёрдом топливе, практически никогда не оснащаются циркуляционными насосами, группой безопасности, устройствами регулировки и управления. Каждый решает эти вопросы самостоятельно, выбирая схему обвязки обогревающего прибора в соответствии с типом и особенностями системы обогрева. От того, насколько правильно будет выполнен монтаж теплогенератора, зависит не только экономичность и производительность отопления, но и его надёжная, безаварийная работа. Именно поэтому важно включить в схему узлы и устройства, которые обеспечат долговечность отопительного агрегата и его защиту при возникновении нештатных ситуаций.

Кроме того, при монтаже твердотопливного котла не стоит отказываться от оборудования, которое создаёт дополнительное удобство и комфорт. При помощи теплоаккумулятора можно решить проблему перепада температур во время перезагрузки котла, а бойлер косвенного нагрева обеспечит дом горячей водой. Задумались о подключении твердотопливного отопительного агрегата по всем правилам? Мы поможем вам в этом!

Типовые схемы обвязки твердотопливных котлов

Мнение о том, что твердотопливный котёл представляет собой морально устаревший агрегат, покрытый грязью и копотью, ошибочно, не так ли?

Сложность управления процессом горения в твердотопливных котлах приводит к большой инерционности отопительной системы, что негативно сказывается на удобстве и безопасности во время эксплуатации. Ситуация осложняется ещё и тем, что КПД агрегатов этого типа напрямую зависит от температуры теплоносителя. Для эффективной работы отопления обвязка должна обеспечивать температуру теплового агента в пределах 60 – 65 °С. Разумеется, при неправильной интеграции оборудования такой нагрев при плюсовой температуре «за бортом» будет весьма некомфортным и неэкономичным. Кроме того, полноценная работа теплогенератора зависит от ряда дополнительных факторов — типа отопительной системы, количества контуров, наличия дополнительных потребителей энергии и т. д. Представленные ниже схемы обвязок учитывают самые распространённые случаи. Если же ни одна из них не отвечает вашим требованиям, то знания принципов и особенностей структуры отопительных систем помогут в разработке индивидуального проекта.

Система открытого типа с естественной циркуляцией в частном доме

Прежде всего, необходимо отметить, что открытые системы гравитационного типа считаются наиболее подходящими для твердотопливных котлов. Связано это с тем, что даже в экстренных случаях, связанных с резким повышением температуры и давления, отопление, скорее всего, останется герметичным и работоспособным. Немаловажно и то, что функциональность обогревающего оборудования не зависит от наличия электропитания. Учитывая, что котлы, работающие на дровах, устанавливают не в мегаполисах, а в удалённых от благ цивилизации районах, этот фактор не покажется вам таким уж малозначительным. Конечно, эта схема не лишена недостатков, главными из которых являются:

  • свободный доступ кислорода к системе, что вызывает внутреннюю коррозию труб;
  • необходимость в пополнении уровня теплоносителя вследствие его испарения;
  • неравномерность температуры теплового агента в начале и в конце каждого контура.

Слой любого минерального масла толщиной в 1 – 2 см, налитого в расширительный бак, предотвратит попадание кислорода в теплоноситель и снизит скорость испарения жидкости.

Несмотря на недостатки, гравитационная схема очень популярна ввиду её простоты, надёжности и низкой стоимости.

Схема монтажа твердотопливного агрегата в отопительной системе открытого типа

Принимая решение выполнять монтаж данным способом, учтите, что для нормальной циркуляции теплоносителя вход котла должен находиться ниже радиаторов отопления не менее, чем на 0.5 м. Трубы подачи и обратки должны иметь уклоны для нормальной циркуляции теплоносителя. Кроме того, важно правильно рассчитать гидродинамическое сопротивление всех веток системы, а в процессе проектирования стараться уменьшить число запорной и регулирующей арматуры. Правильная работа системы с естественной циркуляцией теплоносителя зависит и от места установки расширительного бачка — он должен подключаться в самой высокой точке.

Закрытая система с естественной циркуляцией

Установка на обратной магистрали расширительного бачка мембранного типа позволит избежать вредного воздействия кислорода и избавит от необходимости контроля уровня теплоносителя.

Конструкция мембранного расширительного бака

Принимая решение оборудовать гравитационную систему герметичным расширительным бачком, учитывайте следующие моменты:

  • ёмкость мембранного бака должна вмещать не менее 10% объёма всего теплоносителя;
  • на трубе подачи обязательно должен быть установлен предохранительный клапан;
  • самая верхняя точка системы должна быть оборудована воздухоотводчиком.

Дополнительные устройства, которые входят в группу безопасности котла (предохранительный клапан и воздухоотводик), придётся приобретать отдельно — производители очень редко комплектуют агрегаты подобными устройствами.

Предохранительный клапан позволяет произвести сброс теплоносителя в случае, если давление в системе превысит критическое значение. Нормальным рабочим показателем считается давление от 1.5 до 2 атм. Аварийный клапан настраивают на величину 3 атм.

Особенности систем с принудительным движением теплоносителя

Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя

Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.

Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.

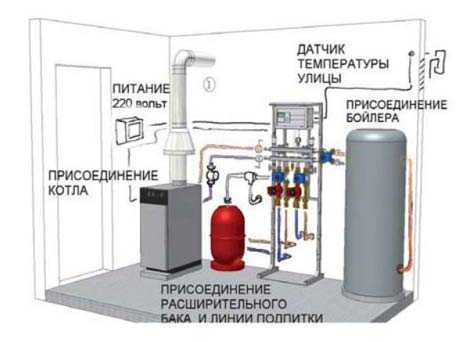

Подключение через коллекторы

В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д., то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

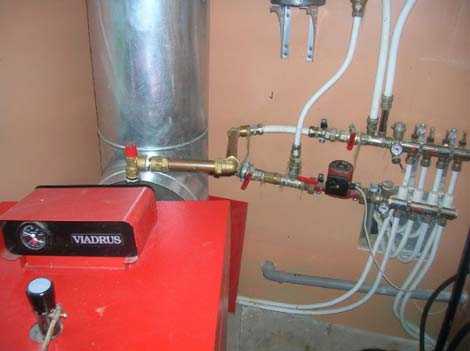

Коллекторная обвязка твердотопливного котла

Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.

Установка аварийных и регулировочных систем

Аварийные и регулировочные системы служат нескольким целям:

  • защита системы от разгерметизации в случае неконтролируемого повышения давления;
  • регулировка температуры отдельных контуров;
  • защита котла от перегрева;
  • предотвращение конденсационных процессов, связанных с большим перепадом температуры подачи и обратки.

Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.

Обвязка с трёхходовым клапаном

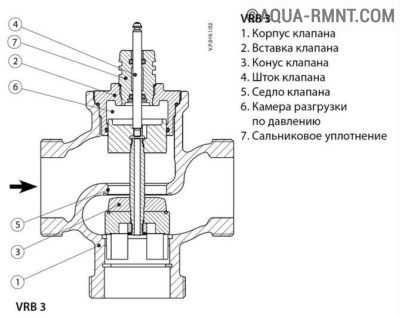

Устройство трёхходового смесительного клапана

Твердотопливный котёл является отопительным агрегатом периодического действия, поэтому он подвергается опасности коррозии из-за конденсата, который выпадает на его стенках во время разогрева. Связано это с попаданием слишком холодного теплоносителя из обратки в теплообменник отопительного агрегата. Устранить опасность этого фактора можно при помощи трёхходового клапана. Это устройство представляет собой регулируемый вентиль с двумя входами и одним выходом. По сигналу с датчика температуры трёхходовой клапан открывает канал подачи горячего теплоносителя на вход котла, препятствуя возникновению точки росы. Как только отопительный агрегат войдёт в рабочий режим, подача жидкости по малому кругу прекращается.

Схема обвязки с трёхходовым клапаном

Довольно распространённой ошибкой является монтаж центробежного насоса до трёхходового вентиля. Естественно, при закрытом клапане ни о какой циркуляции жидкости в системе не может быть и речи. Правильно будет устанавливать помпу после регулировочного устройства.

Трёхходовой клапан можно использовать и для регулировки температуры теплового агента, поступающего к потребителям. В этом случае устройство настраивают на работу в другую сторону, подмешивая холодный теплоноситель из обратки в подачу.

Схема с буферной ёмкостью

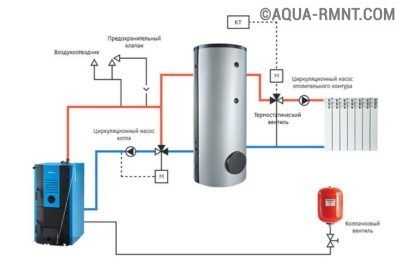

Схема системы отопления с буферной ёмкостью

Низкая управляемость твердотопливных котлов требует постоянного контроля за количеством дров и тягой, что значительно снижает удобство при их эксплуатации. Загружать больше топлива и при этом не переживать по поводу возможного закипания жидкости позволит монтаж буферной ёмкости (теплоаккумулятора). Это устройство представляет собой герметичный бак, отделяющий отопительный агрегат от потребителей. Благодаря большому объёму, буферная ёмкость может накапливать избыточное тепло и по мере необходимости отдавать его радиаторам. Отрегулировать температуру жидкости, поступающей из теплоаккумулятора, поможет узел смешивания, который использует всё тот же трёхходовой клапан.

Элементы обвязки, обеспечивающие безопасность отопительной системы

Обвязка с аварийным контуром

Кроме предохранительного клапана, о котором говорилось выше, защита отопительного агрегата от перегрева решается при помощи аварийного контура, по которому в теплообменник подаётся холодная вода из водопровода. В зависимости от конструкции котла подача охлаждающей жидкости может осуществляться непосредственно в теплообменник или специальный змеевик, установленный в рабочей камере агрегата. К слову, именно последний вариант является единственно возможным для систем с залитым антифризом. Подача воды осуществляется при помощи трёхходового вентиля, которым управляет датчик, установленный внутри теплообменника. Сброс «отработанной» жидкости происходит по специальной магистрали, соединённой с канализацией.

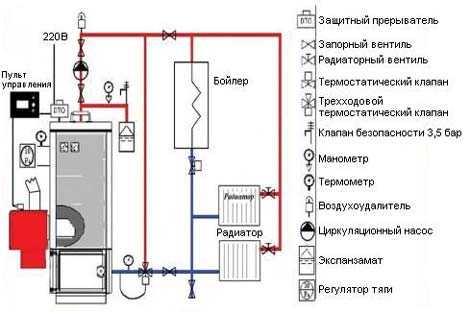

Схема с подключением бойлера косвенного нагрева

Схема с подключением бойлера косвенного нагрева

Обвязка с подключением бойлера для горячего водоснабжения может применяться для отопительных систем всех типов. Для этого специальную теплоизолированную ёмкость (бойлер) подключают к водопроводу и системе ГВС, а внутри водонагревателя устанавливают змеевик, который врезают в магистраль подачи теплового агента. Проходя по этому контуру, горячий теплоноситель отдаёт тепло воде. Нередко бойлер косвенного нагрева оснащают ещё и ТЭНами, благодаря которым появляется возможность получать горячую воду в тёплое время года.

Видео: Обвязка твердотопливного котла

Правильная установка твердотопливного котла в отопительную систему закрытого типа

Огромным преимуществом твердотопливных котлов является то, что для их установки не требуется никаких разрешительных документов. Монтаж вполне можно провести собственноручно, тем более, что для этого не потребуется ни специального инструмента, ни особых знаний. Главное — ответственно подойти к работе и соблюдать очерёдность всех этапов.

Обустройство котельной

Недостатком отопительных агрегатов, используемых для сжигания дров и угля, является необходимость в специальном, хорошо проветриваемом помещении. Конечно, можно было бы установить котёл в кухне или ванной, однако, периодический выброс дыма и копоти, грязь от топлива и продуктов сгорания делают эту затею непригодной для реализации. К тому же установка сжигающего оборудования в жилых комнатах ещё и небезопасна — выброс чадного газа может привести к трагедии.

Твердотопливный котёл лучше всего устанавливать вне жилых помещений

При установке теплогенератора в котельной соблюдают несколько правил:

  • расстояние от топочной дверцы до стены должно быть не менее 1м;
  • на расстоянии не выше 50 см от пола и не ниже 40 см от потолка должны быть установлены вентиляционные каналы;
  • в помещении не должны находиться горюче-смазочные и легковоспламеняющиеся вещества и предметы;
  • площадку-основание перед зольником защищают при помощи металлического листа размерами не менее 0.5х0.7 м.

Кроме того, в месте установки котла предусматривают проём под дымовую трубу, которую выводят наружу. Конфигурацию и размеры дымохода производители указывают в техническом паспорте, поэтому выдумывать ничего не потребуется. Конечно, если возникнет необходимость, то от требований документации можно отклониться, однако в любом случае канал для отвода продуктов горения должен обеспечивать отличную тягу в любую погоду.

Как правильно смонтировать дымоход

Устанавливая дымовую трубу, все соединения и щели заделывают герметизирующими материалами, а также предусматривают окна для очистки каналов от сажи и улавливатель для конденсата.

Подготовка к установке обогревающего агрегата

Перед установкой котла выбирают схему обвязки, рассчитывают длину и диаметр трубопроводов, количество радиаторов, тип и количество дополнительного оборудования и запорно-регулирующей арматуры.

Несмотря на всё разнообразие конструкторских решений, специалисты рекомендуют выбирать комбинированное отопление, которое сможет обеспечить принудительную и естественную циркуляцию теплоносителя. Поэтому при расчётах необходимо продумать, каким образом будет установлен параллельный участок трубопровода подачи (байпас) с центробежным насосом и предусмотреть необходимые для работы гравитационной системы уклоны. Не стоит отказываться и от буферной ёмкости. Конечно, её установка повлечёт дополнительные расходы. Тем не менее, накопитель этого типа сможет выровнять температурную кривую, а одной закладки топлива хватит на более продолжительное время.

Подключение котла к отопительной системе с буферной ёмкостью двойного назначения

Особый комфорт предоставит теплоаккумулятор с дополнительным контуром, который используется для горячего водоснабжения. Учитывая тот факт, что из-за установки твердотопливного агрегата в отдельной комнате значительно увеличивается длина контура ГВС, на нём монтируют дополнительный циркуляционный насос. Это устранит необходимость сливать холодную воду в ожидании, когда пойдёт горячая.

Перед монтажом котла обязательно надо предусмотреть место для расширительного бачка и не забывать об устройствах, призванных снизить давление в системе в критических ситуациях. Простая схема обвязки, которую можно использовать в качестве рабочего проекта, показана на нашем рисунке. Она объединяет всё рассмотренное выше оборудование и обеспечивает его правильную и безаварийную работу.

Монтаж и подключение твердотопливного теплогенератора

После проведения всех необходимых расчётов и подготовки оборудования и материалов приступают к монтажу.

  1. Устанавливают на место, выравнивают по уровню и крепят отопительный агрегат, после чего к нему подключают дымоход.
  2. Крепят радиаторы отопления, устанавливают теплоаккумулятор и расширительный бак.
  3. Монтируют трубопровод подачи и байпас, на котором устанавливают центробежный насос. На обоих участках (прямом и обводном) устанавливают шаровые краны для того, чтобы теплоноситель можно было транспортировать принудительным или естественным способом.

    Напоминаем, что центробежный насос можно устанавливать только при правильной ориентации вала, который должен находиться в горизонтальной плоскости. Схемы всех возможных вариантов монтажа производитель указывает в инструкции на изделие.

  4. Напорную магистраль подключают к теплоаккумулятору. Надо сказать, что и входной, и выходной патрубки буферного бака должны быть установлены в его верхней части. Благодаря этому количество тёплой воды в ёмкости не будет оказывать влияния на готовность отопительного контура. Обязательно отметим тот факт, что остывание котла в период перезагрузки будет снижать температуру в системе. Связано это с тем, что в это время теплогенератор будет работать в качестве воздушного теплообменника, отдавая тепло из отопительной системы в дымовую трубу. Чтобы устранить это недочёт, в котловом и отопительном контуре устанавливают отдельные циркуляционные насосы. Поместив термопару в зону горения, можно останавливать движение теплоносителя через контур котла при затухании огня.

    Монтаж отдельных насосов на котловом и теплообменном контуре сможет решить проблему утечки тепла через котёл при его остывании

  5. На магистрали подачи устанавливают предохранительный клапан и воздухоотводчик.
  6. Подключают аварийный контур котла или монтируют запорно-регулирующую арматуру, которая при закипании воды откроет магистраль её сброса в канализацию и канал подачи холодной жидкости из водопровода.
  7. Монтируют обратный трубопровод от теплоаккумулятора к отопительному агрегату. Перед входным патрубком котла устанавливают циркуляционный насос, трёхходовой клапан и фильтр-отстойник.
  8. Отдельно на трубопроводе обратке монтируют расширительный бак.

    Обратите внимание! На трубопроводах, которые подключаются к устройствам защиты, запорная арматура не устанавливается. На этих участках должно быть как можно меньше соединений.

  9. Верхний выход теплоаккумулирующей ёмкости соединяют с трёхходовым клапаном и циркуляционным насосом отопительного контура, после чего подключают радиаторы и монтируют обратный трубопровод.
  10. После подключения основных контуров приступают к обустройству системы горячего водоснабжения. Если змеевик теплообменника встроен в буферную ёмкость, то достаточно будет просто подключить к соответствующим патрубкам вход для холодной воды и выход в «горячую» магистраль. При установке отдельного водонагревателя косвенного нагрева используют схему с дополнительным циркуляционным насосом или трёхходовым клапаном. И в том, и в другом случае на входе подачи холодной воды устанавливают обратный клапан. Он перекроет путь для нагретой жидкости в «холодный» водопровод.
  11. Некоторые твердотопливные котлы оснащаются регулятором тяги, работа которого заключается в уменьшении проходного сечения поддувала. Благодаря этому снижается поток воздуха в зону горения и его интенсивность, а соответственно и температура теплоносителя, уменьшается. Если отопительный агрегат имеет такую конструкцию, то монтируют и настраивают привод механизма воздушной заслонки.

    Установка автоматического регулятора тяги позволит контролировать процесс горения топлива

Места всех резьбовых соединений должны быть тщательно загерметизированы с помощью сантехнического льна и специальной невысыхающей пасты.

После завершения монтажа в систему заливают теплоноситель, включают на полную мощность центробежные насосы и внимательно осматривают места всех присоединений на предмет утечки. Убедившись в отсутствии подтеканий, разжигают котёл и проверяют работу всех контуров на максимальных режимах.

Особенности интеграции твердотопливного агрегата в открытую отопительную систему

Главной особенностью открытых отопительных систем является контакт теплоносителя с атмосферным воздухом, который происходит с участием расширительного бака. Эта ёмкость призвана компенсировать тепловое расширение теплоносителя, которое происходит при его нагревании. Расширитель врезают в самой высокой точке системы, а для того, чтобы при переполнении бака горячая жидкость не заливала помещение, к его верхней части подключают сливную трубку, второй конец которой выводят в канализацию.

Конструкция расширительного бака открытого типа

Большой объём бака вынуждает устанавливать его на чердак, поэтому понадобится дополнительное утепление расширителя и подходящих к нему трубок, иначе они могут замёрзнуть зимой. Кроме того, надо обязательно помнить, что этот элемент является частью отопительной системы, поэтому его тепловые потери повлекут за собой снижение температуры в радиаторах.

Поскольку открытая система не является герметичной, отпадает необходимость в монтаже предохранительного клапана и подключении аварийных контуров. При закипании теплоносителя давление будет сброшено через расширительный бак.

Отдельное внимание следует уделить трубопроводам. Поскольку вода в них будет идти самотёком, то на циркуляцию будет оказывать влияние диаметра труб и гидравлическое сопротивление в системе. Последний фактор зависит от поворотов, сужений, перепадов уровня и т. д., поэтому их количество должно быть минимальным. Для того чтобы изначально придать потоку воды необходимую потенциальную энергию, на выходе из котла монтируют вертикальный стояк. Чем выше сможет подняться по нему вода, тем выше будет скорость теплоносителя и тем быстрее будут прогреваться радиаторы. В этих же целях вход обратки должен находиться в самой нижней точке отопительной системы.

Напоследок хотелось бы отметить, что в открытых системах предпочтительнее использовать не антифриз, а воду. Связано это с более высокой вязкостью, сниженной теплоёмкостью и быстрым старением вещества при контакте с воздухом. Что же касается воды, то её лучше всего умягчить и при возможности никогда не сливать. Это в несколько раз увеличит срок службы трубопроводов, радиаторов, теплогенератора и другого отопительного оборудования.

Видео: Подключение твердотопливного котла своими руками

Как видите, выбор схемы интеграции котла зависит от многих факторов, включая особенности отопительной системы и необходимость в установке дополнительного оборудования. Если вы успешно разобрались во всех нюансах, то можно смело приступать к работе. Напоследок хотелось бы отметить, что отопление является одной из самых сложных и ответственных инженерных систем. Если у вас нет уверенности в собственных силах, не экспериментируйте. Помните о том, что ошибки при монтаже рано или поздно выльются в серьёзные проблемы, поэтому не стесняйтесь спросить совета у специалистов.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками. Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Обвязка твердотопливного котла отопления: схема, состав

Твердотопливные котлы не теряют своей актуальности и популярности. Даже при условии наличия магистрального газа и электричества часто твердое топливо оказывается эффективнее или экономически выгоднее для отопления дома. Для его использования полезно ознакомиться, как выполняется обвязка твердотопливного котла отопления, схема, которая будет лучше работать в доме.

Способы подключения котла к контуру отопления

Состав оборудования и обвязка котла напрямую зависит от выбранного типа контура отопления, способа циркуляции теплоносителя и степени автоматизации процесса, такой как тонкая настройка климата или же простая регулировка нагрева теплоносителя.

Задача всего комплекса обвязки:

  • Обеспечить равномерное распределение тепла по контуру отопления.
  • Обезопасить людей и оборудования от любых внештатных и аварийных ситуаций, минимизация последствий в результате поломки.
  • Снижение влияния периодичности в работе твердотопливного котла, так как основная мощность выдается только после розжига очередной закладки топлива, тогда как с его прогоранием теплоотдача снижается.

Автоматика

В первую очередь нужно обеспечить беспроблемную работу самого котла. Чтобы контролировать процесс горения топлива (дров, угля или паллет), достаточно взять под контроль подачу свежего воздуха к топке. С твердотопливными котлами это означает использование в обвязке блоков автоматизации на основе контроллера, термостата и нагнетающего вентилятора.

В самом простом варианте автоматизировать работу котла поможет регулятор тяги. Простое конструктивное решение, в котором учувствует энергонезависимый термостат. В зависимости от температуры исходящих газов или теплоносителя в теплообменнике регулятор тяги меняет степень натяжения цепочки, соединенной с шибером, изменяя тем самым уровень подачи воздуха в камеру сгорания.

Для полноценного управления и автоматизации не обойтись без включения в обвязку контроллера, способного задавать оптимальный режим работы твердотопливного агрегата. Он опирается на данные о нескольких термодатчиков и управляет вентилятором, подающим воздух в топку. Комплект  управления твердотопливным котлом обойдется в среднем в $25-45 и обеспечит:

  • Регулировку активности горения топлива в зависимости от температуры теплоносителя.
  • Экономию топлива, избегая бессмысленного прогорания и выброса тепла в трубу.
  • Повышение безопасности котла за счет установки принудительной тяги и контроля отвода продуктов горения.
  • Автоматическое выключение котла при перегреве воды в теплообменнике, не допуская разрыва или других серьезных последствий.

Однако блок автоматики одновременно делает твердотопливный котел энергозависимым, потому для безостановочной и качественной работы придется обзавестись мощным источником бесперебойного питания (ИБП).

Состав обязательной обвязки

Группа безопасности

Подразумевается стандартный набор оборудования, включающий в себя:

  • подрывной защитный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Желательно группу безопасности приобретать в готовом виде, подобрав элементы в строгом соответствии с проектом отопления и характеристиками твердотопливного котла. В указанной компоновке группа безопасности востребована в первую очередь в закрытых системах отопления, где поддерживается стабильно повышенное давление теплоносителя.  О том, как выбрать группу безопасности, рассказано в этой статье.

Устанавливается группа в обвязку только с соблюдением четырех основных правил:

  • непосредственно возле котла на горячем выходе;
  • участок трубы от котла к группе должен выполняться с одинаковым сечением трубы, без заужения и желательно без использования колен и поворотов;
  • между котлом и группой безопасности недопустимо устанавливать запорную арматуру;
  • группа и конкретно воздухоотводчик монтируется в самой верхней точке контура.

Для естественной циркуляции с закрытым контуром расстояние от котла до группы безопасности может составлять несколько метров, от чего эффективность подрывного клапана сильно падает.

Расширительный бак

Чтобы компенсировать тепловое расширение теплоносителя в обвязке контура отопления, используется расширительный бак:

  • негерметичный для систем открытого типа;
  • мембранный – для герметичных закрытых систем отопления.

В первом случае это может быть емкость объемом не менее 10% от общего объема теплоносителя в контуре. Устанавливается в самой верхней точке контура. Высота установки также определяет рабочее давление системы. Выполняет функции группы безопасности. Бак не изолирован от окружающей среды и за счет установки в самой верхней точке обеспечивает эффективный вывод воздуха, циркулирующего в трубах. При чрезмерном расширении теплоносителя излишек воды поступает в бак или же сбрасывается в канализацию при превышении допустимого объема.

Расширительный бак мембранного типа рассчитан для закрытых систем отопления, в которых искусственно задается рабочее давление на уровне 1,5-2,5 атмосферы. Внутри бака пространство разделено эластичной резиновой мембраной на две камеры: в одну поступает теплоноситель, во вторую закачивается под давлением воздух.

Устанавливается расширительный бак на горячем выходе котла после группы безопасности или же на холодном нижнем подключении после обвязки циркуляционного насоса.

1 — твердотопливый котел, 2- группа безопасности, 3 — термостатический регулятор, 4 — трехходовой клапан, 5 — циркуляционный насос, 6 — расширительный бак мембранного типа, 7 — фильтр грубой очистки, 8 — радиаторы, 9 — теплоаккумулятор

Байпас и подбор труб разводки

Байпасом называется участок трубы, подключенный параллельно любому узлу в контуре отопления. Он нужен для снижения общего гидросопротивления контура и для возможности контролировать и регулировать объем теплоносителя, поступающего в отдельный узел, радиатор, аккумулирующую емкость, расширительный бак и т.п.

С твердотопливным котлом байпасы необходимо устанавливаться на каждом радиаторе и аккумулирующей емкости без исключения так, чтобы образовался контур, в котором теплоноситель по умолчанию может циркулировать без каких-либо препятствий и проблем и вне зависимости от пропускной способности каждого отдельного элемента.

Кроме этого байпас желательно поставить и на самом котле. Фактически это формирует малый контур циркуляции, в котором котел завязан сам на себе.

Однако делать это можно, только если обвязку твердотопливного агрегата входит защита от перегрева, блок автоматики, который не допустит закипания воды.

Наличие малого контура в системе с принудительной циркуляцией позволяет, не меняя нагрузку на насос и не прибегая к тонкой настройке работы котла, управлять обогревом дома. С помощью трехходового клапана с термостатической головкой есть возможность в узком диапазоне задать целевую температуру в контуре отопления и горячая вода от котла будет поступать только при необходимости для восполнения затраченной энергии.

Основные требования к трубам для отопления твердотопливными котлами:

  • Участок непосредственно от котла по горячему и холодному выводу на расстояние до 1,5 метров делается исключительно из металла, а после по необходимости монтируется переход на металлопластик.
  • К основным узлам обвязки (группа безопасности, циркуляционный насос, расширительный бак) монтируется трубами максимально допустимого сечения для снижения гидравлического сопротивления.
  • Трубы разводки обязательно должны соответствовать температурному режиму котла и системы отопления с запасом до 20%.

Аккумулирующая емкость

Байпас и малый контур с трехходовым клапаном позволяют полностью решить проблему с настройкой отопления со стороны радиаторов. Однако это не решает проблему с котлом, который вынужден работать с перерывами или часто отключаться по решению автоматики, после чего его придется растапливать вновь.

Аккумулирующая емкость в обвязке твердотопливного отопления представляет собой утепленный бак большого объема, наполненный теплоносителем. За счет высокой теплоемкости воды в аккумуляторе может накапливаться тепловая энергия в периоды максимальной теплоотдачи котла. Как только закладка топлива прогорает, и температура теплоносителя в основном контуре снижается, тепло начинает поступать именно из теплоаккумулятора, сглаживая колебания температуры. Устанавливается теплоаккумулятор параллельно основному контуру.

По конструкции различают:

  • проходные теплоаккумуляторы, в которых накапливается непосредственно теплоноситель, повышая общий объем воды в системе;
  • аккумуляторы с теплообменниками в виде вмонтированных змеевиков или трубных регистров.

Интересные материалы нашего портала

www.domskotlom.com

Как правильно выполнить обвязку отопительного котла полипропиленом?



При проектировании автономной системы отопления сразу же встает вопрос, из какого материала стоит соорудить трубопровод, чтобы обеспечить себе максимально комфортные условия проживания. На сегодняшний день очень популярной является обвязка котла отопления полипропиленом.



Это современный композитный материал, обладающий огромным количеством преимуществ перед устаревшими стальными сплавами. Сейчас практически все ведущие строительные компании делают свой выбор в пользу пластиковых труб, независимо от те5хнологичского назначения строящегося объекта.

Самостоятельно осуществить операцию без опыта будет довольно сложно. Нужно обязательно посмотреть в интернете фото и видео обвязки котла отопления полипропиленом. Это позволит получить первоначальные представления о работе, которые пригодятся, чтобы не совершать типичных для новичков ошибок.



Преимущества обвязки полипропиленом





Композитные материалы хороши тем, что с их помощью можно сооружать коммуникации любой сложности. Но стоит также учитывать такой фактор, как сопротивление. Чем больше будет у труб изгибов, тем больше препятствий теплоносителю придется преодолевать на своем пути во время циркуляции.



Технология настолько проста, что позволяет осуществлять обвязку газовых, твердотопливных и электрокотлов. При этом эффективность функционирования системы будет одинаковой во всех случаях. Самое важное, на что нужно обращать внимание - это герметичность стыков. При наличии малейших отверстий будет невозможно поддерживать рабочее давление, поэтому при работе нужно плотно соединять трубы между собой, а места стыков обрабатывать специальным термостойким герметиком.

Существует несколько способов монтажа полипропиленового трубопровода, самым надежным из которых является термический метод получения неразъемных соединений. При выборе материалов нужно обращать внимание на их технические характеристики, потому что разные марки полипропилена рассчитаны на разный температурный режим.



Всегда стоит брать изделие с запасом до 10 градусов Цельсия свыше планируемой рабочей температуры. Если нагревать полипропилен свыше допустимой нормы, то он будет подвержен процедуре тепловой деформации. В результате трубы повыкручивает в разные стороны, что может нарушить целостность всей системы и заставит в срочном порядке менять коммуникации.



Обвязка твердотопливного котла









Прогревается изделие тоже не так быстро, но это не является большой проблемой. Важнее тот факт, что пластик не чувствителен к влиянию коррозии и легко выдерживает многократные циклы остывания и нагревания. Такой трубопровод легко прослужит более 50 лет без каких-либо видимых признаков износа. Единственный недостаток - более низкая механическая твердость, так что нужно держать острые предметы подальше от трубы.



На практике очень часто осуществляют обвязку твердотопливного котла своими руками. Это позволяет экономить неплохие деньги. Для первого раза лучше выбрать самую простую схему. Она будет и наиболее надежной, и реализовать ее будет куда проще. Если с составлением чертежей возникнут проблемы, всегда можно обратиться за помощью на тематический форум. Перед работой нужно подготовить все необходимое оборудование и расходные материалы. Зачастую принцип прокладки не зависит от марки котла, но на всякий случай можно скачать схему для обвязки котла Стропува с официального сайта.



Как правильно сделать обвязку?





  • 1.    Естественная циркуляция. Это более сложный метод, так как в нем все процессы будут происходить самотеком. Для этого нужно правильно нарисовать схему, а затем с точностью до миллиметра ее реализовать. Любая ошибка приведет к некачественному отоплению в морозы. Все процессы осуществляются исключительно за счет действия законов физики, поэтому провести расчеты будет легче, чем воспользоваться ними на практике. Нужно также учесть, что такой способ не подойдет для многоэтажных строений или для домов с большой внутренней площадью отапливаемых помещений.
  • 2.    Принудительная циркуляция. Здесь дело обстоит намного проще, так как за движение теплоносителя будет отвечать электронасос. С его помощью можно будет регулировать даже скорость циркуляции жидкости. Существенным минусом является энергозависимость. Если в доме отключат свет, то котел не будет работать.

Наиболее сложным типом работ считается обвязка твердотопливного котла с теплоаккумулятором. В этом случае лучше воспользоваться помощью профессионала, так как неправильно собранная система не будет приносить вообще никакой пользы. Придется переделывать ее с нуля и тратить большую сумму денег, терять много времени и сил.

promplace.ru

схема монтажа обвязки, фото, видео, цена

Содержание:

  1. Немного о понятиях
  2. Ключевые требования к обвязке
  3. Расчет теплоаккумулятора для твердотопливного котла
  4. Схема подключения теплоаккумулятора в пределах обвязки

Сегодня эффективность твердотопливных котлов возросла настолько, что такой тип нагревателя приобретает большую популярность, когда нужно организовать действительно качественную и экономически оправданную схему отопления для частного дома или коттеджа.

В зависимости от типа котла и используемых контуров циркуляции теплоносителя применяются шесть вариантов схем обвязки твердотопливного котла отопления. Можно реализовать как угодно сложный комплекс, который будет включать радиаторы отопления, полотенцесушители, «теплый пол», а также контур с бойлером горячего водоснабжения или теплоаккумулятор.

Немного о понятиях

Технически, обвязкой называется все контрольное, аварийное, дополнительное оборудование, системы контроля температуры теплоносителя, воздуха вне дома, а также трубопроводы, расширительные бачки, гидрострелки и запорная арматура. Чертежи схемы обвязки твердотопливного котла отопления составляются как отдельный проект, и должны утверждаться контролирующей организацией.

Список применяемых материалов и оборудования зависит от сложности обвязки, рабочего давления трубопроводов, мощности котла, а также уровня теплопотерь, которые наблюдаются по сети распределения.

Твердотопливный котел имеет одну ключевую особенность – он почти неуправляем. Прекратить горение топлива нельзя, в отличие от, например, газовых нагревательных приборов. Большинство котлов такого типа требуют постоянного надзора, подачи новых порций топлива.

Сегодня только котлы на пеллетном топливе, с некоторым приближением, могут называться автоматизированными. Они оборудуются дозаторами, которые подают топливо порциями через определенные интервалы времени.

Поэтому большое распространение получили обвязки отопительных систем с аккумулятором. В качестве такого элемента используется бойлер с трехходовым клапаном. При первичном нагреве теплоносителя происходит рост температуры воды в аккумуляторе. При прекращении работы котла или снижении эффективности нагрева, температура поддерживается путем поступления нагретой жидкости из бака, которая ранее была доведена до заданных параметров.

Ключевые требования к обвязке

Под монтажом схемы обвязки твердотопливного котла отопления подразумевает следование нескольким обязательным требованиям.

  1. Температура обратки должна быть такой, чтобы обеспечивать отсутствие конденсата. Обычно минимальный показатель держится на уровне 55 градусов. Если такой температуры достичь невозможно по каким-то причинам, для обвязки используют медные трубы – их высокая теплопроводность обеспечивает меньший уровень конденсата, чем полипропилен.
  2. Если для обвязки твердотопливного котла используются медные трубы, схема должна обязательно включать контур заземления и автоматику защиты от короткого замыкания, чтобы исключить случаи поражения человека электрическим током, а также защитить оборудование (насосы принудительной циркуляции и измерительные датчики).
  3. Для схемы обвязки, где единой структурой соединяются два или более твердотопливных котла, применение теплоаккумуляторов обязательно. Это позволяет стабилизировать параметры блоков и обеспечить плавную работу всего контура.
  4. Каждый бойлер должен оборудоваться автоматикой безопасности. Это клапаны подачи холодной воды из дополнительного накопителя или сети водоснабжения, а также предохранители сброса давления.
  5. Если для обвязки структуры отопления используются полипропиленовые трубы, нужно выбирать только армированные с помощью стекловолокна. Высокая температура воды циркуляционной сети ведет к деформации пластика, поэтому только армированные трубы будут способны сохранять геометрию и не допускать протечек и аварий.

При реализации любой современной схемы обвязки твердотопливного котла будут использованы следующие компоненты и узлы.

  1. Распределительный узел (гидрострелка). Это простейший элемент, который применяется для многоконтурных схем обвязки, служит для подачи теплоносителя ко всем потребителям.
  2. Электрический насос принудительной циркуляции. Используется при для поддержания необходимой скорости прохода воды по трубопроводам, обязателен, если реализуются схемы с применением гидрострелок.
  3. Теплоаккумулятор. Он крайне желателен для систем на основе твердотопливных котлов, также необходимо наличие трехходового и обратного клапана регуляции.
  4. Расширительные бачки. Являются частью системы безопасности, обеспечивают стабильные параметры давления.Кроме того, понадобятся датчики температуры, предохранительные клапаны, элементы электрической защиты, термоизоляция и другие вещи, четкий список которых зависит от использованной схемы обвязки.

Расчет теплоаккумулятора для твердотопливного котла

Хотя бойлер для обеспечения стабильной работы системы отопления – узел не из дешевых, он окупается довольно быстро благодаря значительной экономии топлива и повышения коэффициента полезного действия структуры в целом. Его емкость рассчитывается, исходя из паспортной мощности твердотопливного котла, а также планируемого времени, за которое система выходит на оптимальные показатели работы. Примерная таблица, по которой выбирается емкость бойлера с трехходовым клапаном, выглядит так.

Объем накопителя, литров Время нагрева бойлера (часов) в зависимости от мощности котла (киловатт)
20 25 30 35 40 15 50 55 60
500 1.2 0.9 0.8 0.7 0.6 0.5 0.5 0.4 0.4
1000 2.3 1.9 1.6 1.3 1.2 1.0 0.9 0.8 0.8
1200 2.8 2.2 1.9 1.6 1.4 1.2 1.1 1.1 0.9
1500 3.5 2.8 2.3 2.0 1.7 1.6 1.4 1.3 1.2
1800 4.2 3.4 2.8 2.4 2.1 1.9 1.7 1.5 1.4
2000 4.7 3.7 3.1 2.7 2.3 2.1 1.9 1.7 1.6
2400 5.6 4.5 3.7 3.2 2.8 2.5 2.2 2.0 1.9
3000 7.0 5.6 4.7 4.0 3.5 3.1 2.8 2.5 2.3
3500 8.1 6.5 5.4 4.7 4.1 3.6 3.3 3 2.7
4000 9.3 7.4 6.2 5.3 4.7 4.1 3.7 3.4 3.1
4500 10.5 8.4 7.0 6.0 5.2 4.7 4.2 3.8 3.5

Зеленым в таблице обозначены зоны оптимального соотношения мощности агрегата и объема теплоаккумулятора. Следует помнить, что основная роль бойлера заключается в регулировании температуры теплоносителя в сети циркуляции. Он стабилизирует характеристики теплоносителя, а система экономит топливо за счет того, что работает в более равномерном режиме, без частого переключения режимов тяги.

Схема подключения теплоаккумулятора в пределах обвязки

Для реализации различных систем отопления на основе твердотопливной системы теплоаккумулятор может включаться двумя способами. Следует учитывать, что цена таких работ будет напрямую зависеть от того, по какому принципу построена система циркуляции.

С подмешиваниемТакая схема включения довольно проста и может использоваться в обвязке системы, основанной на гравитационной циркуляции теплоносителя. В этом случае происходит следующее:

  • при нагревании воды в теплообменниках котла она начинает циркулировать по системе трубопроводов, проходящей через трехходовой клапан бойлера;
  • при достижении заданной температуры, например, 60 градусов, клапан начинает поддерживать заданный показатель, подмешивая в систему холодную воду из бойлера;
  • одновременно в бак накопителя поступает горячая вода из агрегата – так заряжается теплоаккумулятор;
  • за время, которое определяется емкостью бака бойлера (в таблице приведены соотношения мощности котла и время нагрева), топливо выгорает;
  • происходит обратный процесс – в подачу на радиаторы идет вода из бойлера, сохраняя стабильную температуру в системе;
  • когда источник тепла не сможет поддерживать нагрев воды в теплоаккумуляторе, клапан перекрывается, и система возвращается в исходное состояние.

При отсутствии электропитания или отказе циркуляционного насоса бойлер переходит в буферный режим, работая напрямую с помощью обратного клапана. Вода, нагреваемая в котле, поступает в бак, а оттуда подается к радиаторам отопления. Обеспечивается плавный нагрев и столь же плавное падение температуры в системе. Чтобы все функционировало максимально эффективно в условиях гравитационной циркуляции, теплоаккумулятор располагают на большей высоте, чем радиаторы отопления.С гидрораспределениемСистемы гидравлического регулирования и распределения продаются для многих моделей бойлеров. Они предусматривают непрерывную подачу напряжения. Чтобы система функционировала нормально, следует предусмотреть источник бесперебойного питания.

Ниже показано фото, где изображена обвязка твердотопливного котла отопления, представляющая собой узел подмешивания (LADDOMAT), который служит для стабилизации температурного режима теплоносителя с помощью бака теплоаккумулятора.С его помощью реализуется следующий принцип – бойлер служит только буферной емкостью, стабилизируя температуру большого объема воды. Это имеет большой смысл, когда необходимо запитывать несколько разнородных контуров отопления, например, радиаторы и теплый пол (https://hot-floor.com). Более наглядно, на видео обвязки твердотопливного котла отопления, можно понять работу структуры с теплоаккумулятором.ВверхКакую из основных схем обвязки твердотопливного котла выбрать – зависит от площади помещений, применяемых агрегатов, количества необходимых контуров, наличия схемы горячего водоснабжения. Правильная организация системы – непростая задача, поэтому при отсутствии уверенности в своих знаниях лучше доверить её специалистам.

kotelstroi.com
