Полы на перекрытии. Перекрытия, и полы. Перекрытия и полы


Полы на перекрытии. Перекрытия, и полы

Материалы и технология. Перекрытия и полы-составные части конструкции зданий и сооружений. В зависимости от места расположения перекрытие может быть цокольным, междуэтажным или чердачным.

Цокольное перекрытие-это конструкция, на которой расположены полы первого этажа. Для ее устройства доски пола (половой брус, имеющий по всей длине с одной стороны паз, а с другой шип) укладывают на толстые брусья-лаги сечением 5х10, 10х10 см и более. Лаги делают из распущенных надвое строганых шпал и опирают их на кирпичные столбики сечением 25 х 25 см. Для возведения столбиков используют красный полнотелый кирпич, отрезки труб как металлических, так и асбоцементных, внутрь которых заливают бетон или забутованный раствор. Расстояние между столбиками до 1 м, а между лагами 0,5 м. Под распущенные шпалы устанавливают как бы дополнительный фундамент в виде балки, уложенной на грунт из бутового камня, учитывая, что одна опора будет на цоколе.

Когда есть возможность проложить достаточно прочные и длинные брусья или бревна, подтоварник, то сооружают цокольные перекрытия, размещенные на балках (чаще так делают, когда под домом устраивается подвал). Балки-это брусья или бревна соответственно прямоугольной или круглой формы и одинакового сечения, изготовленные из крепкой сухой древесины хвойных пород, антисептированные и ровные по всей длине. Балки укладывают на расстоянии 60-70 см друг от друга. При этом половые доски берут не меньше «тридцатки» (толщина 30 мм). Если укладывают доску «сороковку», то расстояние между балками можно увеличить до 80 см. Дальнейшее увеличение прогала между балками потребует соответственного изменения толщины пола, но при этом будет возрастать нагрузка тяжести.

Если материала для балок хватает только для установки с расстоянием между ними 1 м, то устраивают так называемый «черный» пол. Его применяют также и в случае, если половой брус и доска «сороковка» имеют дефекты. Для этого по балкам укладывают горбыль, желательно с ровными краями и одной плоской поверхностью. По возможности его плотно подгоняют друг к другу. Затем полученную поверхность устилают раствором перлитового песка (1:5) или раствором мятой глины с опилками (1:1). Поверхность выравнивают и кладут на нее листы оргалита или фанеры, можно древеено-стружечную плиту (ДСП), нижние стороны которых прокрашивают или промазывают праймером (битум с бензином в соотношении 1:3).

По всей поверхности сверху укладывают утеплитель – древесно-волокнистую шгалу (ДВП). В качестве утеплителя можно использовать и другой теплоизоляционный материал толщиной до 30 мм. На утеплитель стелют другой слой оргалита. Крепление производят гвоздями так, чтобы гвоздь входил в твердую оболочку не менее чем на половину длины.

Рис. 1. Устройство полов

Если этому мешает заложенный внутрь утеплитель, то верхние листы оргалита надо опереть на бруски или отструганный монтажный брус, расставленный секциями для равномерного распределения нагрузки.

В устройстве пола находит использование и бросовая древесина (обрезки досок, ДСП, брусков и др.). Тогда вместо утеплителя и второго слоя оргалита укладывают решетку, изготовленную из брусков сечением 25 х 30 мм (чем меньше, тем лучше, так как легче подобрать материал), на ту длину, какую позволяет брусок. Бруски должны быть одинакового сеченияи равными по длине. На них делают пазы-пропилы на половину толщины через определенные равные рас стояния с учетом размера используемых отходов. При наложении брусков на места пазов образуется брусковая решетка. Ее прибивают к основе гвоздями и приступают к заполнению пространства в рамках. Как при наборе шашек паркета, подбирают и подгоняют обрезки материала под размеры рамки.

При этом должно обеспечиваться главное условие – горизонтальность полов.

Для соблюдения его обрезки подбирают по высоте, т подсыпают вниз опилки или применяют раствор из опилок и бустилата. Можно подкладывать кусочки фанеры, картона, оргалита и других материалов. Затем все это проклеивается. Годятся для этой цели и клей ПВА, казеиновый клей. Клеем намазывают и саму шашку-заготовку. Если образуются зазоры, щербины, то их замазывают раствором. Для повышения пластичности в раствор надо добавить немного мела. В дальнейшем полученный паркет обрабатывают металлической шкуркой (крупной наждачной бумагой) и протравливают раствором марганцовки. Разные породы дерева и его структуры дадут различные оттенки. После просушки пол покрывают паркетным лаком на растворителях. Можно покрывать лаком с олифой, тогда обходятся без морения марганцовкой или раствором морилки. Щели между настилом и стенами закрывают плинтусами.

Такие конструкции с «черным», или двойным, полом получили название «устройство с теплым полом». Они находят применение в строительстве домов на грунте с неблагоприятными свойствами (пучинистый, насыпной, с высоким стоянием грунтовых вод). Если к тому же хорошо выполнены опорные фундаменты, то есть нанесена предохранительная штукатурка, проведена обмазка битумом, осуществляется проветривание (вентилирование) цокольной части, то такие сооружения будут надежными и долговечными

Рис. 2. Пол из самодельного паркета, а -соединительные бруски, б – отрез доски; в набор паркета, г -общий вид

В садовом доме, имеющем мансарду или чердак, междуэтажное перекрытие строят из деревянных балок, лаг, дощатого настила, наката с засыпкой между этажами звукоизолирующего материала.

В кирпичных и каменных домах при устройстве стен в них предусматривают гнезда-выемки и углубления для концов балок.

Рис. 3. Технология настила пола: 1 – балка; 2 – черепные бруски; 3 – лага; 4 – место укладки утеплителя; а-балка; б-потолок; в-рубероид; г – половая доска

В такие гнезда наглухо заделывают концы балок. Для этого их опиливают и покрывают слоем битума на 70-80 см от концов Торцевую поверхность не надо смазывать битумом, оставив ее для испарения из бревна (бруса) лишней влаги (для «продышки» балки).

Рекомендуется укладывать балки на подстеленный в гнездах войлок, обматывать концы пергамином или рубероидом. Чтобы войлок и обмоточный материал не соскочил во время укладки, его можно приколотить к балке гвоздями. Опорная часть должна иметь длину 15-20 см. В таком виде-плотно подогнанная, свободная, без крепления – балка готова для последующих технологических операций по устройству перекрытия.

В деревянных домах (рубленых или из деревянного бруса) соединение балок междуэтажного перекрытия производится путем врубки верхнего венца наружной стены под опорную балку. Для этого на половину сечения балки топором вырубается гнездо, в него ставится балка и сверху обтягивается хомутом. Такой хомут получается, если забить железные скобы через балку, скрепляя ее концы по верхнему венцу стены. В каркасных домах балки укладывают на обвязку между распорками, крепление производят скобами и длинными гвоздями, подкладывая под раскат срезанные брусочки.

Устройство перекрытия начинают с подвесного потолка. Сначала к балкам прибивают черепные бруски сечением не менее 50 х 50 мм по всей поверхности будущего перекрытия.

Конечно удобнее если эти черепные бруски, напоминающие описанные выше гребешки, будут выполнены до водружения балок. Крепить их надо надежно, прибивая длинными гвоздями, 120-150 мм, через каждые 15-20 см заподлицо с балкой

floor-quality.ru

Перекрытия и полы Перекрытие

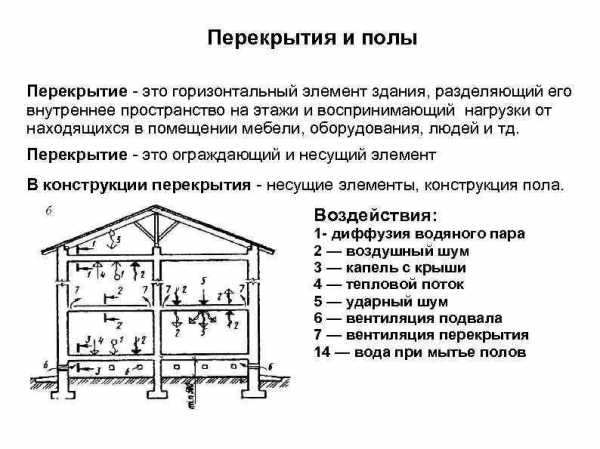

Перекрытия и полы Перекрытие - это горизонтальный элемент здания, разделяющий его внутреннее пространство на этажи и воспринимающий нагрузки от находящихся в помещении мебели, оборудования, людей и тд. Перекрытие - это ограждающий и несущий элемент В конструкции перекрытия - несущие элементы, конструкция пола. Воздействия: 1 - диффузия водяного пара 2 — воздушный шум 3 — капель с крыши 4 — тепловой поток 5 — ударный шум 6 — вентиляция подвала 7 — вентиляция перекрытия 14 — вода при мытье полов

По местоположению в здании: 1) надподвальные, цокольные, над консольной частью, чердачные. 2) междуэтажные. (утепленные) (неутепленные) чердачное междуэтажное Подвальное, полуподвальное, цокольное Над консольно-выступающей частью

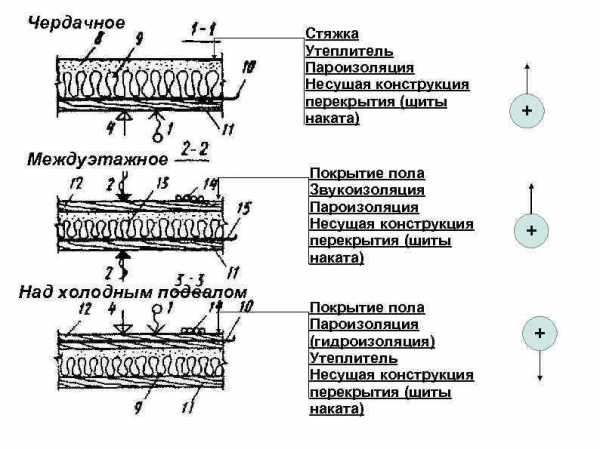

Чердачное Стяжка Утеплитель Пароизоляция Несущая конструкция перекрытия (щиты + наката) Междуэтажное Покрытие пола Звукоизоляция Пароизоляция Несущая конструкция + перекрытия (щиты наката) Над холодным подвалом Покрытие пола Пароизоляция + (гидроизоляция) Утеплитель Несущая конструкция перекрытия (щиты наката)

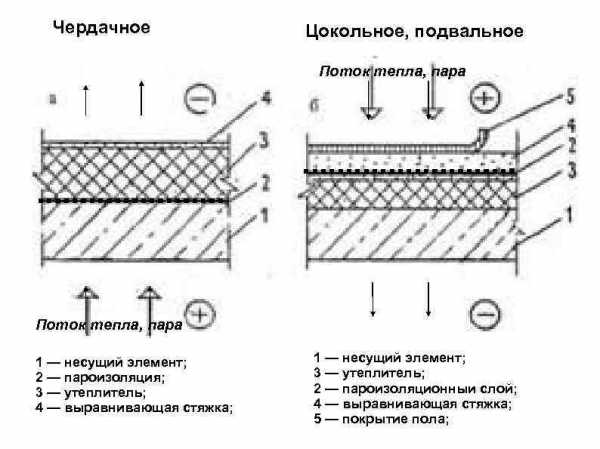

Чердачное Цокольное, подвальное Поток тепла, пара 1 — несущий элемент; 2 — пароизоляция; 3 — утеплитель; 2 — пароизоляционныи слой; 4 — выравнивающая стяжка; 5 — покрытие пола;

По конструкции: - балочного типа. Балки — несущие элементы, заполнение между ними — ограждающие - плитного типа. Плиты выполняют одновременно несущую и ограждающую роль Балочное: по деревянным балкам Виды балок

Рис. Деревянное перекрытие, с полом по лагам: 1 — доски пола; 2 — щит перекрытия из шпунтованных досок; 3 — слой гидроизоляции; 4 — слой звукоизоляции; 5 — балка; б — лага; 7 — гипсокартонные листы; 8 — черепные бруски балки пароизоляция Рис. Без лаг

Устройство лестничного проема

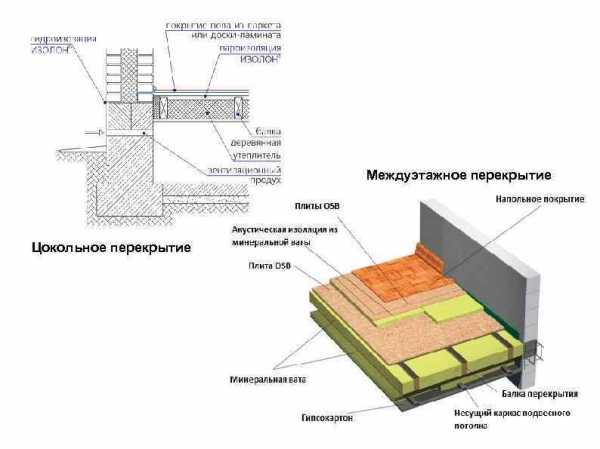

Междуэтажное перекрытие Цокольное перекрытие

Железобетонные , сборные, плитные. По виду сечения плиты: Сплошная двухслойная Сплошные Сплошная трехслойная Пустотные двухслойн Ребристые Ребристая корытная Сан. техн. Ребристая Складчатая Коробчатые

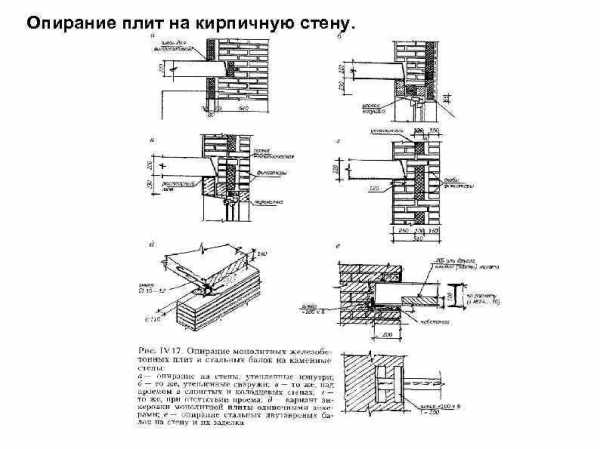

Опирание плит на кирпичную стену.

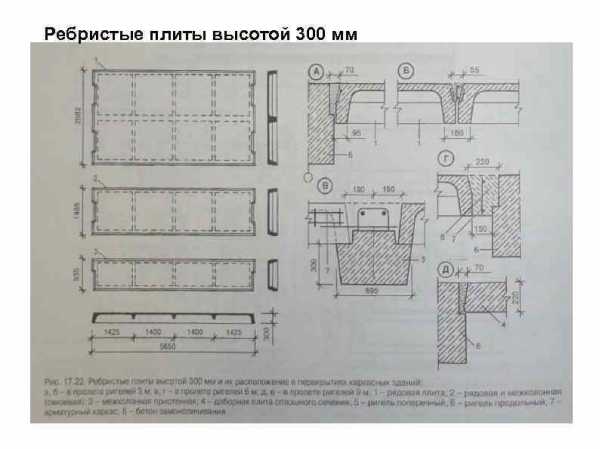

Ребристые плиты высотой 300 мм

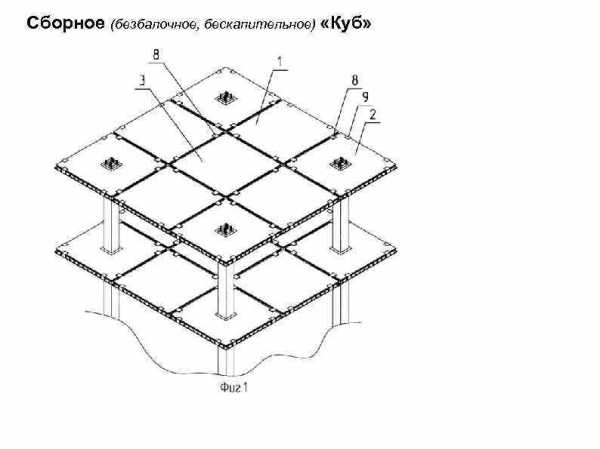

Сборное (безбалочное, бескапительное) «Куб»

По железобетонным балкам монолитные (а, б) и сборные (в, г) Утепление балки чердачного перекрытия Легкобетонный вкладыш, пустотный

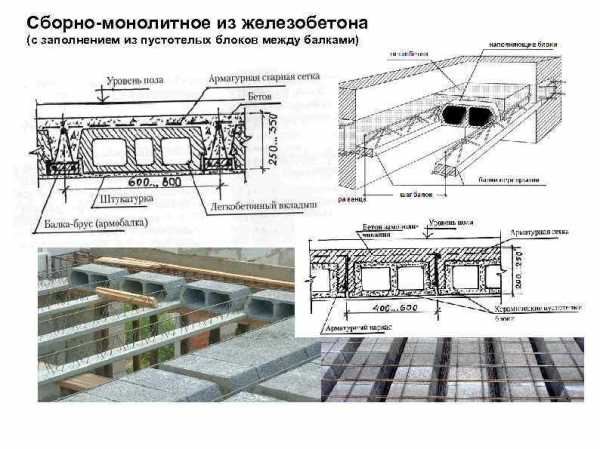

Сборно-монолитное из железобетона (с заполнением из пустотелых блоков между балками)

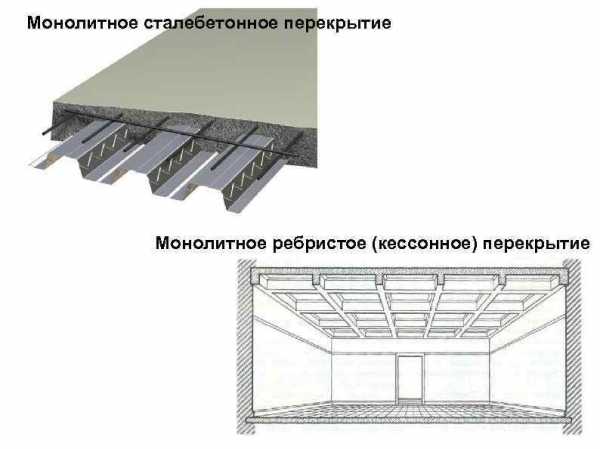

Монолитное сталебетонное перекрытие Монолитное ребристое (кессонное) перекрытие

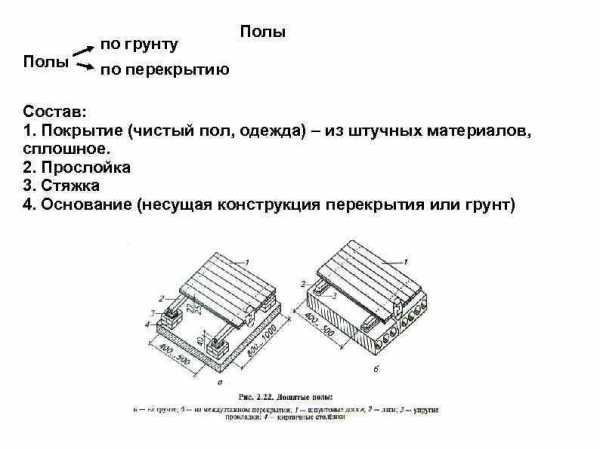

Полы по грунту Полы по перекрытию Состав: 1. Покрытие (чистый пол, одежда) – из штучных материалов, сплошное. 2. Прослойка 3. Стяжка 4. Основание (несущая конструкция перекрытия или грунт)

Покрытие (чистый пол, одежда) – из штучных материалов,

present5.com

Как сделать пол и деревянное перекрытие в вашем доме

Если копнуть глубже, то пол одного этажа может быть потолком для предыдущего, поэтому в данной статье мы одним выстрелом попытаемся «убить двух зайцев», т.е. вы узнаете, как сделать пол в срубе и заочно научитесь сооружать чердачное и межэтажное перекрытие.

  1. Нагрузка на деревянное перекрытие
  2. Строим пол (деревянное перекрытие)

Нагрузка на деревянное перекрытие

Прежде всего, надо посвятить некоторое время физике для расчета нагрузки на балки, используемые для перекрытия и выбрать наиболее подходящее их сечение. Что нам необходимо определить? А определять мы будем вес временной нагрузки. Временная нагрузка – это все то, что может в будущем стоять на вашем полу, т.е. это может быть мебель, различное оборудование, сами жители дома и прочие вещи. Вес самого перекрытия, утеплителя и перегородок считается постоянным, и его в расчет брать не будем. Вот тут встает вопрос, какое выбрать оптимальное сечение и сколько должно выдерживать будущее перекрытие? Вы, конечно, можете подобрать индивидуально это значение в зависимости от потребностей. К примеру, если это чердачное перекрытие и на чердаке не планируется ничего складировать, то можно добиться нагрузки в 100 килограмм на метр квадратный, а вот в жилых комнатах, значение можете увеличить до 400 килограмм на метр квадратный. Лучше все эти будущие нагрузки спланировать заранее, так как в процессе возведения стен уже не будет времени на разбор полетов, во время строительства, все расчеты должны быть готовы. Хорошо будет, если при планировании будет учтен запас прочности, тогда вы всегда сможете разместить у себя лишний диван или организовать массовое мероприятие.

Может сложиться такая ситуация, что вы не совсем представляете, как выглядит эта самая нагрузка на квадратный метр балки. Тогда сейчас мы поясним. Представьте в уме квадратный метр любого напольного покрытия, например лист ДВП. Если начать давить на него весом в одну тонну, то на метр балки находящейся под листом ДВП будет давить нагрузка равная одной тонне. Когда мы размещает под этим листом две равноудаленные балки, то на каждый метр этих балок начинает давить сила в 500 килограмм и так по нарастающей, чем больше балок приходится на метр квадратный, тем меньше давящая сила на каждую из них. В соответствии с этим происходит подбор балок. Чем больше ее сечение, тем большую нагрузку она выдерживает, т.е. после расчета планируемой нагрузки можно будет использовать несколько балок с большим сечением или в качестве альтернативы закупить больше балок с меньшим сечением, но разместить их ближе друг к другу.

Помимо нагрузки, надо еще учитывать и прогиб используемых балок. Она должна быть такой, чтобы этот прогиб практически не был заметен. Поэтому было принято, что нормативом является, когда балка не прогибается более чем на 1/250 своего длины.

Теперь вашему вниманию предлагается график, который поможет с определением нагрузки. Для этого вам необходимо знать длину пролета, а также желаемую величину нагрузку, которую будут принимать на себя балки, можно определиться с сечением. Но с данным графиком можно поступить и обратным образом, например, когда у вас уже есть в наличии балки определенного сечения, то с помощью графика, а также расчета на каком расстоянии будут они друг от друга находиться, добиться того, чтобы перекрытие выдерживало желаемые нагрузки.

Хотя можно поступить и более простыми методами. Если мы вам предлагаем расчет всех этих показателей вручную, то у вас всегда есть возможность использовать специальные программы, в которые вы просто вводите имеющиеся данные и в результате получаете искомые данные. Использование таких программ обосновано, если производится строительство крупного масштаба или совершенно нет времени заниматься расчетами. Но по опыту можно сказать, что профессиональные строители даже без расчетов могут посоветовать, то или иное сечение балки, тип древесины и расстояние, которого требуется придерживаться при строительстве.

Если вы все рассчитали, то можно переходить непосредственно к практике.

Строим деревянное перекрытие

Прежде всего рекомендует ознакомиться с затратами материалов при строительстве перекрытий.

После того, как был заложен первый венец, в нем делаются пазы для деревянных балок. Расстояние между пазами мы уже разобрали, по какой схеме определяется. Пазы делаются таким образом, чтобы половина балки занимала первый венец, а вторая половина входила в паз, который следует сделать в бревне или брусе второго венца. То же самое делается и с противоположной стороны сруба, куда будет помещаться второй конец балки. Как вы уже поняли, из ранее прочитанного материала, максимальная длина балки может быть 6 метров. Поэтому для перекрытия длиннее 6 метров, требуется делать дополнительные подпорки или стены. Пазы в венцах могут быть самыми различными, вы можете выбрать любой их всех видов рубки и применять его.

Когда все балки уложены, то по бокам к ним прибиваются черепные бруски. Как это выглядит, можно посмотреть на изображении. На эти черепные бруски в дальнейшем будут выложены одна к одной доски. Они в свою очередь будут выступать для крепления утеплителя или пароизоляции. Можно поступить и другим образом. Для этого отказываются от набивания черепных брусков, а просто снизу к самим балкам крепят листы ДВП, ДСП, фанеру или доски. Один их этих материалом и будет необходим для удержания утеплителя. Но самым лучшим решением будет, если приведенные два решения совместить и объединить в одно. Это конечно дорого и конечная цена постройки пола возрастет, но оно того стоит.

Теперь следует сказать пару слом про пароизоляцию. Она необходима для того, чтобы обезопасить утеплитель от влаги, а поэтому вы должны знать, как вообще движется пар. Он всегда направляется из места с большей температурой в место, где температура ниже. Получается, что он, так или иначе пытается покинуть помещение. В связи с этим при укладке перекрытия для цоколя, пароизоляцию настилают сверху утеплителя, а когда идет речь о чердачном перекрытии, то пароизоляцию размещают под утеплитель. При возведении несколько этажного дома, в межэтажное перекрытие ее вообще не помещают, так как в самом доме температура воздуха почти везде одинаковая.

Для завершения строительства пола поверх балок набивают черновой пол из шпунтовой доски, а поверх нее можно будет уже стелить различные напольные покрытия, такие как: ламинат, ковролин, паркетную доску. О выборе напольного покрытия мы поговорим в другой раз. Пока вы научились стоить такое перекрытие, на котором можно смело стоять, а об эстетическом украшении и его утеплении есть отдельная статья. Если материал усвоен, то можно смело переходить к изучению дальнейшего материала, который продвинет вас чуточку дальше к заветной цели.
