Прокладка кабеля в полу: пошаговая инструкция, технология и рекомендации. Прокладка проводов в полу


Особенности прокладки кабеля в полу – Stroim24.info

Монтаж скрытой электропроводки в полу является популярной разновидностью электротехнических работ. Немногие хозяева частных домов или квартир выбирают такой способ прокладки кабеля, тем не менее он имеет большое количество веских преимуществ. Но прежде чем приступать к работе, следует немного узнать о некоторых нюансах данного монтажа.

Плюсы и минусы такого монтажа

Не стоит прокладывать кабель в полу, не зная всех тонкостей этого процесса. А начать следует с преимуществ скрытой электропроводки:

  • Высокая степень электробезопасности. Напольное покрытие (половая доска, ламинат, линолеум) станет тем самым диэлектриком, который предотвратит распространение потенциала в случае пробоя кабеля. Это означает, что человека не поразит электрический ток даже если он будет стоять в том месте, под которым проходит кабель.
  • Меньшие траты. Для качественной разводки потребуется меньшее количество кабеля, что обеспечит солидную экономию.
  • Простота работ. Самым тяжёлым этапом станет заливка бетонного пола. При монтаже электропроводки необходимо вводить кабель в гофру и просто укладывать на пол. Многие электрики даже не крепят гофру к бетонному основанию.

Но любые работы помимо преимуществ имеют и свои недостатки. К минусам монтажа проводки кабеля под полом следует отнести:

  • Трудоемкость определения и устранения неисправности. При пробое кабеля придётся прокладывать новую линию или демонтировать напольную поверхность.
  • Дополнительные траты на заливку нового пола, если потребуется выполнять демонтаж. Также к разряду дополнительных вложений средств следует отнести расход гофры, без которой кабель в полу укладывать нельзя.

В каких случаях следует прибегать к монтажу электропроводки в полу

Не всегда прокладка кабеля в полу станет правильным решением. Иногда стоит прибегнуть к привычному штроблению стен, укладке проводки и последующей шпаклёвки. Но существует несколько вариантов, при которых стоит склониться к монтажу проводов в полу.

  1. При монтаже совершенно новой проводки в помещении без ремонта. Такая ситуация ждёт хозяина, который совсем недавно приобрёл жилище. А чаще всего полное отсутствие ремонта можно наблюдать только в новостройках. И тогда прокладка кабеля в полу станет идеальным решением. Не требуется нарушать целостность стен, а на проведение работ потребуется гораздо меньше времени чем при монтаже скрытой проводки.

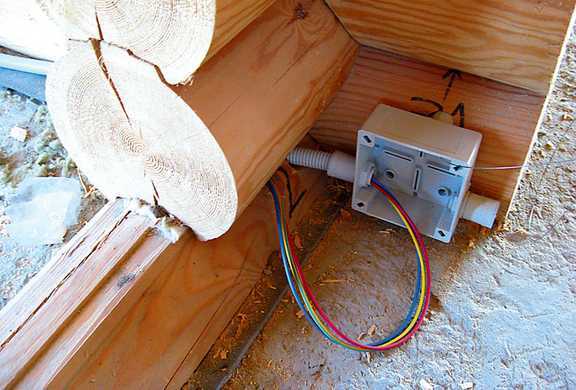

  2. При укладке кабелей и проводов в деревянных домах, где использование кабельных каналов из пластика не актуально. Тогда необходимо прокладывать кабели в полу, незаметно подводя ответвления к розеткам и выключателям. Также в полу монтируются и распределительные коробки.

В остальных случаях, например, при проведении ремонта, прибегать к данному способу прокладки электрической сети не актуально. Затраты на подобные работы будут слишком высокими.

Как осуществляется правильная укладка кабеля в полу

Следует запомнить основное правило: при монтаже кабеля в бетонном полу используется обыкновенная гофра, а при монтаже в деревянном — металлическая. Прокладка проводки без какой-либо защиты запрещена всеми нормативными документами.

Что следует знать, приступая к разводке электрики по полу:

  1. Все места соединений должны быть выполнены только в распределительных коробках. Наличие скруток в полу, без дополнительной защиты, недопустимо. Также нельзя оставлять открытыми другие виды соединений: с применением гильз или клеммных колодок, болтовых соединений и другого.
  2. Очень удобно распределительную коробку выводить на поверхность пола. Это позволяет быстро определить и устранить неисправность, при этом не нарушая целостность напольного покрытия.
  3. Гофру нельзя заполнять кабелем больше чем на половину. Это следует учесть и выбирать гофру соответствующего диаметра. Только тогда, для замены провода, его можно будет полностью достать из пола.
  4. Не стоит монтировать слишком длинные линии — 20 м вполне достаточно. Если требуется применение проводников большей длины, то необходимо применять специальные транзитные короба.
  5. На одном кабеле не должно быть более двух изгибов, углы которых составляют 90 градусов и выше. Это пагубно скажется на дальнейшей эксплуатации электрической сети и при необходимости проводник невозможно будет достать.

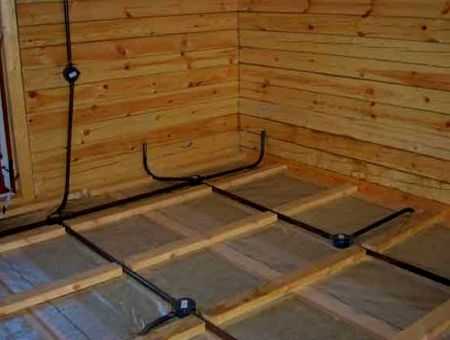

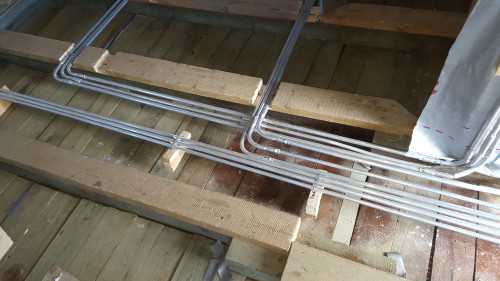

  6. При прокладке кабеля в деревянном полу, не стоит крепить его к лагам, в этом случае, в них делают специальные отверстия, через которые потом пропускают гофру. Наличие таких отверстий никак не повлияет на устойчивость напольного покрытия. Для дополнительной безопасности, все элементы деревянного пола должны быть обработаны специальным составом, предотвращающим горение.
  7. Приступая к заливке бетонного пол необходимо помнить, что толщина цементной стяжки над проводкой должна составлять приблизительно 30 см. Для лучшей устойчивости (но не в целях электробезопасности), в стяжку также укладывают армированную сетку.

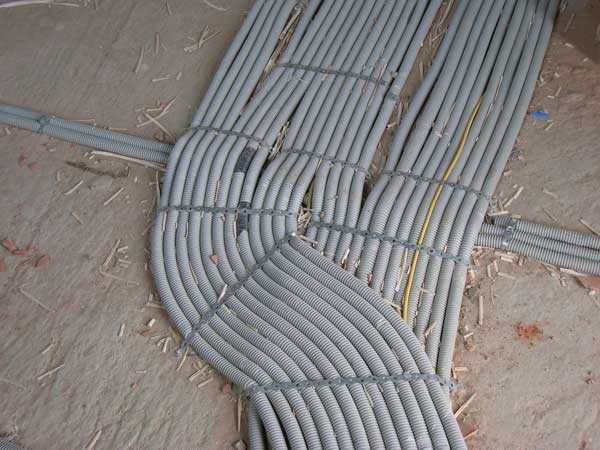

  8. Гофра с проводниками не должна пересекаться, все кабели должны проходить параллельно друг другу. При их пересечении потребуется поднимать уровень пола, что подразумевает дополнительный расход строительного материала.

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

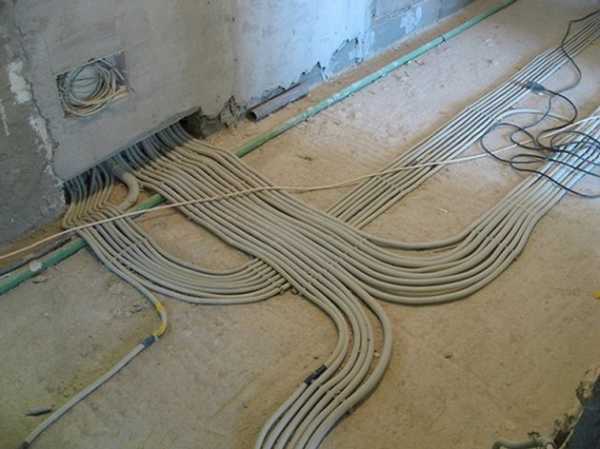

Последовательность укладки проводки в полу

Монтаж электропроводки в полу не очень трудоёмкий процесс, основное преимущество здесь – это работа не на высоте, что в солидной мере упрощает процедуру в целом, а также сокращает время, необходимое для прокладки кабелей.

Пошаговый процесс укладки электропроводки в полу:

  1. Каждый монтаж электрической сети начинается с планировки и разметки. Поэтому перед началом работ необходимо пройтись по периметру помещения и сделать разметку: указать направление кабелей, их количество и определить места вывода на поверхность. Также, работу можно начинать если в помещении наведён порядок.
  2. Далее кабель укладывают в гофру, для ускорения процесса потребуется не менее двух человек. Кабели должны быть уже отмерены и нарезаны, не следует забывать и про некоторый запас.
  3. Кабели в гофре растягивают по всей площади помещения, от электрического щитка к потребителю: розетке, выключателю, определённому бытовому прибору. Для крепления гофры к поверхности можно использовать одиночные клипсы или специальные пластиковые ленты, способные захватить несколько проводников одновременно.
  4. Все соединения необходимо вывести на поверхность, иначе устранение неполадки может занять в последствии достаточной солидный промежуток времени.
  5. Можно приступать к заливке бетонного пола или укладке деревянного.

При должном опыте и соблюдении инструкций, укладка электропроводки по полу занимает совсем немного времени. А срок эксплуатации составит несколько десятков лет.

Видео по теме

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

Рекомендуем ознакомиться

stroim24.info

Как выполнить прокладку кабеля в деревянном полу? | ЭлектроАС

Дата: 25 июня, 2010 | Рубрика: Вопросы и Ответы, ЭлектромонтажМетки: Прокладка кабеля, ПУЭ, Электромонтаж

Этот материал подготовлен специалистами компании "ЭлектроАС". Нужен электромонтаж или электроизмерения? Звоните нам!

ЛеонидВ квартире (панельная девятиэтажка) сейчас выполняется частичный ремонт, в частности также ремонт полов. Ремонт полов это выравнивание старых деревянных полов толстой фанерой (через прокладку) и далее линолеум (т.е. старый пол это плиты перекрытия, на них лаги, на лагах доски, и все это накрывается сверху выравнивающими плитами). В процессе ремонта обнаружена местами некачественная электропроводка. В качестве исправления ситуации есть вариант установки внутриквартирного щитка и разводка от него к группам (розеток и прочее) кабелей под старыми полами (между лагами) и далее к розеткам вверх по штробам. Другие варианты не рассматриваются. Подскажите, как правильно выбрать кабель (NYM, ВВГнгLS) и способ его прокладки (в гофре, металлорукаве или вообще класть сам кабель?) имеет ли смысл крепить гофрированную трубу или металлорукав к полу?Ответ:1. Прокладка кабеля в полу считается скрытой электропроводкой. В соответствии с правилами устройства электроустановок (ПУЭ), электромонтаж электропроводки в полу из сгораемых материалов требуется выполнять в металлических трубах, обладающих локализационной способностью.Локализационная способность – это способность несгораемого материала (металлическая труба, стальной короб), в котором прокладывается кабель, выдерживать короткое замыкание в кабеле или проводе, без перегорания стенок несгораемого материала.

2. Вы можете проложить кабель в конструкцию пола из сгораемых материалов с применением гофрированной трубы, если защитите гофру сплошным слоем несгораемого материала (цементный раствор, штукатурка, алебастра и т.п.) со всех сторон толщиной не менее 10 мм.

3. Электромонтаж электропроводки советуем выполнить кабелем ВВГнг-LS (не распространяющий горение, с низким дымо и газовыделением).

ПУЭ-62.1.4Электропроводки разделяются на следующие виды:

1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.Открытая электропроводка может быть стационарной, передвижной и переносной.

2. Скрытая электропроводка – проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.32При выборе вида электропроводки и способа прокладки проводов и кабелей должны учитываться требования электробезопасности и пожарной безопасности.

2.1.38При скрытой прокладке защищенных проводов (кабелей) с оболочками из сгораемых материалов и незащищенных проводов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. с наличием сгораемых конструкций необходимо защищать провода и кабели сплошным слоем несгораемого материала со всех сторон.

2.1.40При скрытой прокладке труб и коробов из трудносгораемых материалов в закрытых нишах, в пустотах строительных конструкций (например, между стеной и облицовкой), в бороздах и т. п. трубы и короба следует отделять со всех сторон от поверхностей конструкций, деталей из сгораемых материалов сплошным слоем несгораемого материала толщиной не менее 10 мм.

2.1.41При пересечениях на коротких участках электропроводки с элементами строительных конструкций из сгораемых материалов эти участки должны быть выполнены с соблюдением требований 2.1.36 – 2.1.40.

Таблица 2.1.3Выбор видов электропроводок и способов прокладке проводов и кабелей по условиям пожарной безопасности

Вид электропроводки и способ прокладки по основаниям и конструкциям из сгораемых материалов

Скрытые электропроводки1. С подкладкой несгораемых материалов(1) и последующим оштукатуриванием или защитой со всех сторон сплошным слоем других несгораемых материалов.Незащищенные провода; защищенные провода и кабели в оболочке из сгораемых материалов.

2. С подкладкой несгораемых материалов(1).Защищенные провода и кабели в оболочке из трудносгораемых материалов.

3. В трубах и коробах из трудносгораемых материалов – с подкладкой под трубы и короба несгораемых материалов(1) и последующим заштукатуриванием(2).Незащищенные провода и кабели в оболочке из сгораемых, трудносгораемых и несгораемых материалов._____________1 Подкладка из несгораемых материалов должна выступать с каждой стороны провода, кабеля, трубы или короба не менее чем на 10 мм.2 Заштукатуривание трубы осуществляется сплошным слоем штукатурки, алебастра и т.п. толщиной не менее 10 мм над трубой.

ПУЭ-77.1.38Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в металлических глухих коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.________________* Под подвесными потолками из негорючих материалов понимают такие потолки, которые выполнены из негорючих материалов, при этом другие строительные конструкции, расположенные над подвесными потолками, включая междуэтажные перекрытия, также выполнены из негорючих материалов.

elektroas.ru

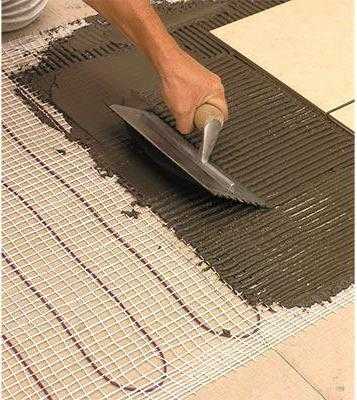

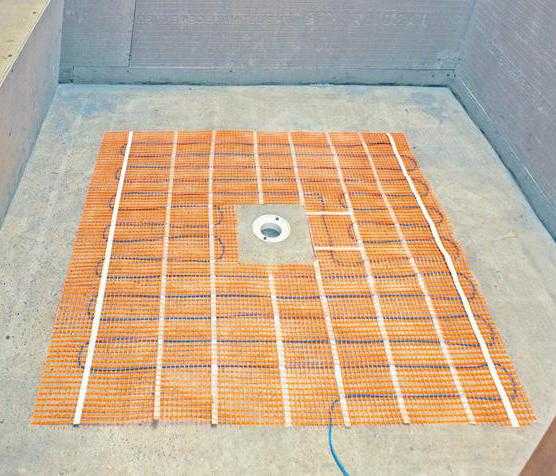

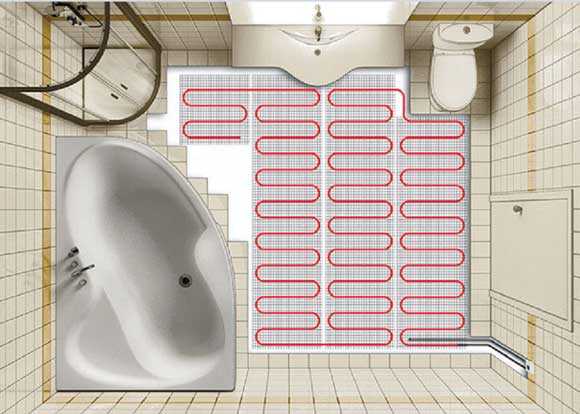

Теплый пол: прокладка кабелей в полу

При проектировании теплых полов необходимо уделить должное внимание прокладке всех групповых и распределительных кабелей. Особенно это касается квартир и частных домов, где довольно часто заказчики хотят видеть теплые электрические либо водяные полы.

Если у вас центральное отопление, то реализовать теплый электрический пол будет значительно проще, нежели водяной теплый пол. Главное, чтобы вы не превысили разрешенную мощность.

Водяной теплый пол, на мой взгляд, можно применять при соблюдении двух условий:

  1. Вы живете на первом этаже.
  2. У вас установлен индивидуальный отопительный котел.

В остальных случаях подойдет электрический теплый пол.

Существует большое количество производителей теплых полов, которые позволяют укладывать нагревательные кабели (маты) как в бетонную стяжку, так и непосредственно под напольные покрытие, такие как ламинат и паркет.

Тот, кто изучает мой курс проектирования частного жилья, наверное, уже заметил, что там появился бонус, по проектированию электрического теплого пола. На очереди еще несколько бонусов...

Но, есть тема, которую хотелось бы обсудить со всеми, т.к. об этом почти нигде не пишут.

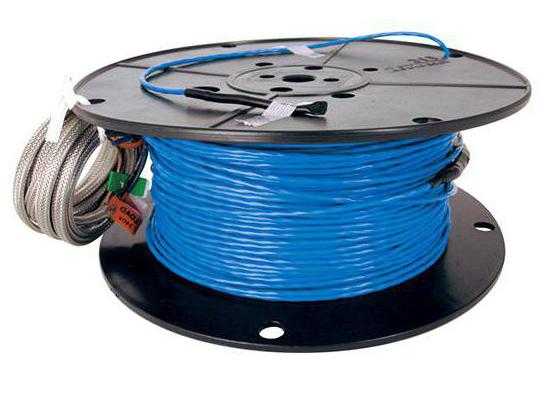

Теплый электрический пол

Очень часто силовые сети в квартирах и частных домах прокладывают в полу. Сети освещения всегда прокладывают по потолку либо скрыто в стене.

При организации теплого пола у вас может возникнуть вопрос: как быть, если необходимо уложить групповые розеточные сети в пол?

Проблема в том, что при нагреве кабелей их эксплуатационные характеристики ухудшаются, поэтому к этому вопросу нужно относиться ответственно.

Самый лучший вариант – попытаться исключить прокладку кабелей в полу и сделать всю разводку групповых линий по потолку. Если у вас подвесные (натяжные) потолки, то это сделать не трудно. Поскольку розетки в основном находятся  на отметке 0,2-0,4 м от уровня пола, за исключением кухни, то данное решение повлечет небольшой перерасход кабеля, возможно, повлияет и на стоимость монтажных работ.

Если такой вариант не получается, то необходимо принять меры, для исключения нагрева кабелей от теплого пола.

Для этого, между кабелями и теплым полом, необходимо сделать как можно большее расстояние. Под мебелью и другим стационарным оборудованием теплый пол не укладывают, поэтому рассмотреть трассу укладки кабелей как раз по этим местам, где нет нагревательных элементов теплого пола. Дополнительно предусмотреть слой теплоизоляции между кабелями и теплым полом. Кабели лучше укладывать глубоко в пол, насколько это возможно.

Сами кабели в трубах располагать вдоль стен, при этом расстояние от стены до теплого пола сделать порядка 100-200 мм, все равно вдоль самих стен мы практически не ходим.

Квартирные щитки размещают в коридоре, поэтому основные проблемы могут быть как раз в этом помещении, т.к. от него отходят все групповые линии. В жилых комнатах будет всего 1-3 кабеля в полу – а это около 60 мм.

В крайнем случае, нужно увеличивать сечение групповых линий, исходя из рабочего тока линии.

А что бы вы предложили, если потребовалось бы прокладывать кабели в полу в помещении с теплым полом? Что из предложенного имеет право на жизнь?

Советую почитать:

Вы можете пролистать до конца и оставить комментарий. Уведомления сейчас отключены.

220blog.ru

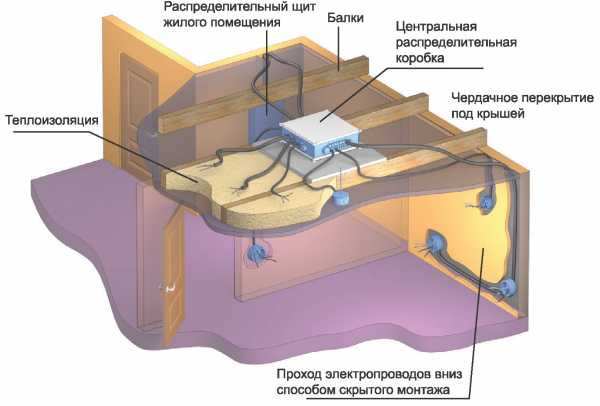

Скрытая прокладка кабеля в перегородках, полах и потолках

Базовые понятия электрикиИнструменты электрикаЭлектроинструменты электрикаТехника безопасности Помощь при поражении токомЗащита от электрического токаКабели, провода и шнурыХарактеристики составляющих проводовМаркировка кабельной продукцииВиды кабелей, проводов и шнуровСопутствующие изделияСпособы соединения проводовЭлектромонтажные изделияИзделия для прокладки кабеляЭлектромонтажные коробкиРозетки и выключателиОсветительная аппаратураТрансформаторыАвтоматические выключателиПредохранителиЯщики и боксы под автоматыЭлектрические счетчикиМонтаж кабеляВыбор проводовСоставление схемы электропроводкиМонтаж скрытой проводкиШтробление стенСкрытая прокладка проводки в трубахСкрытая прокладка кабеля в перегородках, полах и потолках Монтаж открытой электропроводкиПрокладка кабеля сквозь стены, дверные проемы и оконные рамыМонтаж розеток, выключателей и распределительных коробокОсвещениеВиды светильниковОсновные правила освещенияМонтаж освещения в квартире или ч. домеГалогенные лампы с трансформаторомМонтаж уличного освещенияДизайнерские ухищрения в освещенииМонтаж распределительных (ЩЭ) щитковЗаземлениеЗаземление в многоэтажном домеСистема уравнивания потенциаловЭлектричество в частном домеТрехфазные и однофазные сетиВвод электроэнергии в частный домПодключение к линии электропередачиЗаземление в частном домеЗащита от молний в частном домеСистема уравнивания потенциаловПрименение стабилизаторовМонтаж электрики на открытом воздухеСистема «Умный дом»Ремонт электропроводкиОтключение электроэнергии во всей квартире (доме)Срабатывание УЗОПриложения

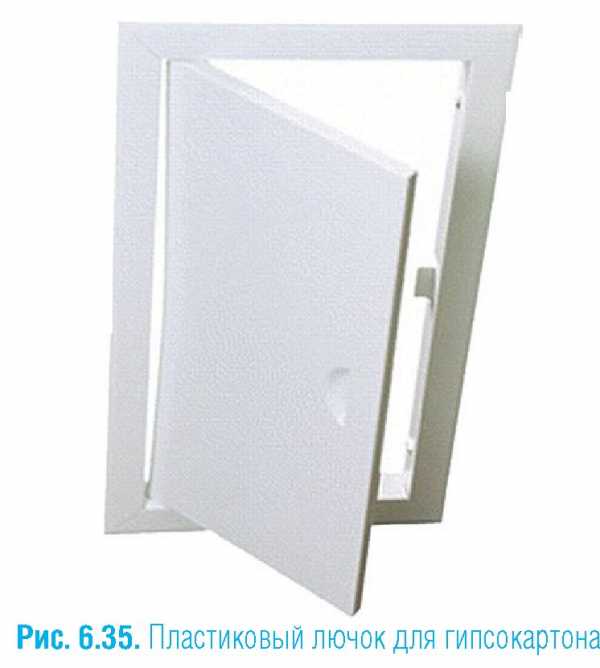

Если в помещении предусматривается подвесной потолок из гипсокартона с металлическим каркасом, то монтаж кабеля сильно упрощается. Не требуется штробить стены в горизонтальном направлении, все провода прячутся под гипсокартон, подводятся к стенам и опускаются вертикально вниз под нужные электрические точки. Можно избежать бурения отверстий под распаянные коробки, разместив их там же. Единственное «но» — в таком случае в гипсокартоне напротив коробок придется вставить пластиковые лючки. Вмонтировав такой люк, можно в любой момент получить доступ к электрической аппаратуре, размещенной за перегородкой или подвесным потолком (рис, 6.35).

Провода освещения можно крепить к потолку хомутами или увешками. Хороший вариант, когда проводка заключена в пластиковые трубы, прикрепленные к потолку при помощи клипс. Это повышает пожаробезопасность гипсокартонной конструкции (рис, 6.36).

Рис. 6.36. Прокладка проводки в гипсокартонном потолке

Если есть желание, то кабель можно проложить и в полу. Хорошо подходят для такого способа монтажа полы из дерева и гипсоволоконных плит. В первом случае в лагах выпиливаются или просверливаются отверстия, в которые просовываются пластиковые трубы, а внутри них проходит кабель. Во втором случае трубы просто укладываются на пол, прикрепляются скобами к нему и засыпаются керамзитом или другим наполнителем, поверх которого настилается напольное покрытие (рис, 6.37).

Есть вариант, когда проводка прячется в трубы и заливается цементным раствором — помещается под стяжку (рис, 6.38-6.44). Однако так делать не рекомендуется, особенно если слой раствора над трубой достаточно тонкий.

Рис. 6.38. Вариант скрытой прокладки: проводка вмурована в бетонную стяжку

ВНИМАНИЕ! Если проводка прячется в перегородки, за облицовку или в пол, то в этих местах нельзя соединять провода. Это можно делать только в коробках, за границами скрытой прокладки проводки.

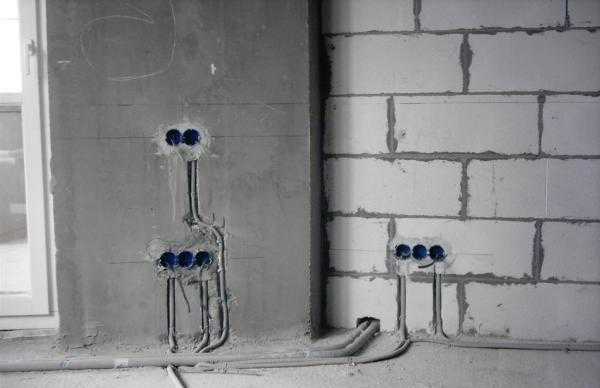

Рис. 6.39. Алгоритм монтажа проводки в бетонной стяжке, шаг первый: разметка электрических точек (необходимо учесть толщину будущей стяжки, чтобы розетки оказались на нужном расстоянии от пола)

Рис. 6.40. Шаг второй: измеряется длина отрезков труб и в них протягивается кабель

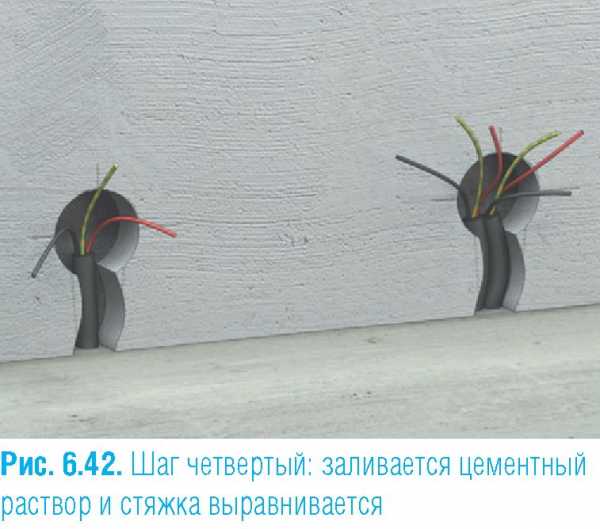

Рис. 6.41. Шаг третий: после того как трубы укладываются на полу, они накрываются армирующей сеткой и прикрепляются к этому слою хомутами

Рис. 6.43. Шаг пятый: труба в штробах и коробки замазываются штукатуркой

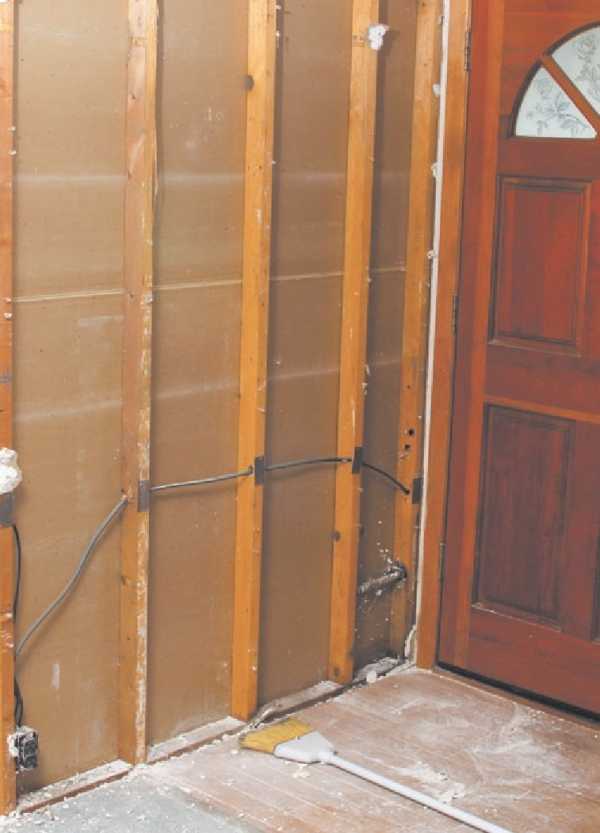

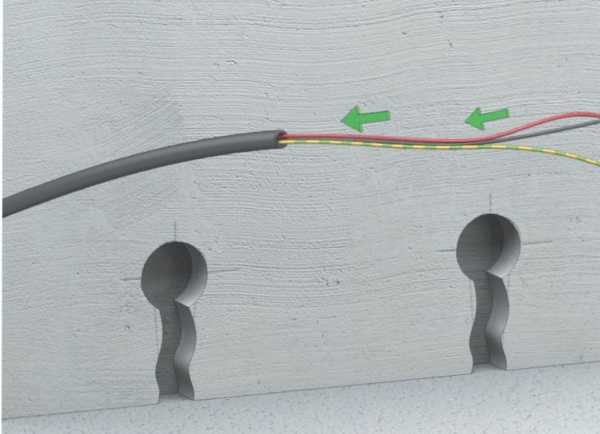

В перегородки или за гипсокартонные конструкции провода прячутся довольно часто. Самой распространенной ошибкой бывает их монтаж без защитных оболочек (рис, 6.45).

Рис. 6.45. Кабель, проведенный за гипсокартонной облицовкой, — нарушение налицо: проводка протянута без защитных пластиковых труб

В металлических профилях просто пробиваются отверстия. Перед тем как нашить гипсокартон, провода проволакиваются сквозь них (рис, 6.46). Это грубейшее нарушение всех норм. Края профиля могут повредить изоляцию проводки, и ток пойдет на металлические детали конструкции.

Рис. 6.46. Правильный вариант прокладки кабеля через гипсокартонную перегородку: проводники заключены в гофрированную трубу

При прокладке проводов освещения часто используются пустоты в потолочных плитах. Они находятся там с момента изготовления перекрытия. Спрятать в них провода — замечательная идея, поскольку не требуется штробления, а провода надежно защищены. В потолке пробиваются два отверстия: одно у стены, второе — в месте, где будет располагаться светильник. При помощи зонда из жесткой проволоки провод протаскивается через канал в плите.

Кроме того, вытащить такой провод для замены или ремонта практически невозможно. Он запутается в заусенцах профилей и острых краях подвесов. Есть простейшее решение такого вопроса — кабели заключаются в пластиковые трубы или короба, а те, в свою очередь, просовываются в отверстия профиля (рис, 6.47 и 6.48).

Рис. 6.47. Укладка кабеля в гипсокартонной перегородке

Рис. 6.48. Прокладка труб через утеплитель в гипсокартонных перегородках: на рисунке слева — минеральная вата, она легко сжимается и не требует дополнительных работ; справа — пенопласт, в котором прорезаются каналы для размещения труб с кабелем, перед тем как уложить его на место

ВНИМАНИЕ!

Если проводка прячется в перегородки, полы или потолки, то она обязательно должна быть заключена в пластиковые трубы или лотки. Это требование пожарной безопасности и защищенности людей.

delo-elektrika.ru

Чем защитить электропроводку в полу перед стяжкой? | ЭлектроАС

Дата: 23 января, 2010 | Рубрика: Вопросы и Ответы, ЭлектромонтажМетки: Прокладка кабеля, ПУЭ, Скрытая электропроводка, Соединение проводов, Электромонтаж

Этот материал подготовлен специалистами компании "ЭлектроАС". Нужен электромонтаж или электроизмерения? Звоните нам!

ЕленаСкажите, пожалуйста, как правильно должны быть проложены электрические провода при проведении следующих работ:при замене напольного покрытия, удалили паркетную доску, лежащую на лагах, увидели электропроводку, в том числе провода освещения соседей нижерасположенной квартиры. В дальнейшем хотим сделать стяжку и купить ламинат или напольную плитку. Посоветуйте, нужно ли чем-то защищать провода перед заливкой стяжки, если да, то чем? Какими документами регламентируются такие электромонтажные работы?

Ответ:Вы можете выполнить электромонтаж несменяемой замоноличенной электропроводки в полу, но наилучшим решением будет, прокладка кабеля в трубах, это позволит в дальнейшем без особых затрат заменить повреждённую кабельную линию, то есть выполнить электромонтаж сменяемой электропроводки.

С чужой электропроводкой сложнее, так как при удалении этих проводов и кабелей Вы обесточите своих соседей. Если у соседей есть возможность и желание самостоятельно переложить свою электропроводку, то при согласовании с ними Вы можете удалить их. Не стоит обесточивать своих соседей, без предупреждения. В случае, если соседи откажутся перекладывать свою электропроводку, то постарайтесь защитить их провода от механических повреждений путём наложения на них дополнительной защитной оболочки (короба, гофрированная труба) и спокойно заливайте их цементно-известковым раствором (стяжка). Не оставляйте в полу скрутки проводов, так как при заливке этой электропроводки, Вас может поразить электрическим током. Если нет возможности убрать с пола скрутки проводов, то Вам потребуется установить на жилы проводов герметичные кабельные муфты, но помните, что от качества соединения зависит дальнейшая работоспособность электроснабжения. Выполнив соединения жил проводов «на соплях», Вы подвергаете себя дополнительным ремонтно-строительным работам по вскрытию полов и перемонтажу электропроводки.

После выполнения всех электромонтажных работ, Вам необходимо провести комплекс электроизмерений, а именно:1. Визуальный осмотр2. Замер наличия цепи между заземлёнными установками и элементами заземлённой установки.3. Замер согласования параметров цепи «фаза – нуль» с характеристиками аппаратов защиты и непрерывности защитных проводников.4. Замер сопротивления изоляции проводов, кабелей и обмоток электрических машин.5. Замер и испытание выключателей автоматических, управляемых дифференциальным током (УЗО).В том случае, если Вы не можете самостоятельно выполнить электроизмерения, то воспользуйтесь услугами специалистов передвижной электролаборатории.

ПУЭ-62.1.4Электропроводки разделяются на следующие виды:1. Открытая электропроводка, проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п.При открытой электропроводке применяются следующие способы прокладки проводов и кабелей: непосредственно по поверхности стен, потолков и т.п., на струнах, тросах, роликах, изоляторах, в трубах, коробах, гибких металлических рукавах, на лотках, в электротехнических плинтусах и наличниках, свободной подвеской и т.п.Открытая электропроводка может быть стационарной, передвижной и переносной.2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т.п.При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций, в заштукатуриваемых бороздах, под штукатуркой, а также замоноличиванием в строительные конструкции при их изготовлении.

2.1.21Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения ответвления или присоединения.

2.1.23

Места соединения и ответвления проводов и кабелей должны быть доступны для осмотра и ремонта.2.1.24

В местах соединения и ответвления провода и кабели не должны испытывать механических усилий тяжения.2.1.25

Места соединения и ответвления жил проводов и кабелей, а также соединительные и ответвительные сжимы и т.п. должны иметь изоляцию, равноценную изоляции жил целых мест этих проводов и кабелей.

ПУЭ-77.1.37Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

elektroas.ru

пошаговая инструкция, технология и рекомендации

Домашний уют 18 сентября 2017

Прокладка кабеля в полу используется уже довольно давно. Такая система позволяет не нарушать эстетичный вид помещения, скрыть все соединения и провода, а также обустроить теплый пол. Чтобы избежать ошибок в выполнении данной операции, необходимо знать несколько важных моментов монтажа конструкции. Кроме того, следует предварительно определиться с плюсами и минусами подобного обустройства, а также выяснить его актуальность относительно особенностей вашего жилища или предприятия.

Информация общего характера

Прокладка кабеля в стяжке пола предполагает его монтаж в гофрированную трубу. Это позволит избежать повреждения проводки во время заливки раствором. По толщине бетон над гофротрубой должен возвышаться на несколько сантиметров. Дистанция до стен составляет около 150 миллиметров, чтобы исключить деформацию при монтаже плинтусов. До залива стяжки необходимо составить схему размещения проводки. Желательно отметить точно все размеры. Это позволит безопасно работать при необходимости сверления пола или проведения аналогичных работ.

Достоинства

Прокладка кабеля в полу обеспечивает повышенную безопасность обслуживаемого помещения. Это связано с тем, что рассматриваемая конструкция не требует монтажа стеновых соединительных коробок, а это исключает их случайное повреждение. Использование в процессе установки дорогого алмазного оборудования существенно упрощает всю процедуру по обустройству комплекса. Это позволяет сэкономить временные и трудовые затраты.

Для проведения рассматриваемой операции не требуется штробления стен и других участков интерьера. Прокладка кабеля в полу осуществляется просто монтажом электрической проводки по предусмотренной схеме, после чего вся система заливается цементным раствором. Пользователь не может добраться до частей проводов, исключается возможное получение травмы.

Видео по теме

Особенности

Прокладка кабеля в полу имеет ряд характерных особенностей:

  1. Минимальная толщина стяжки составляет не менее 30 миллиметров от оболочки кабеля.
  2. Проводка протягивается только в специальных коробах.
  3. Не требуется проводить расширение проемов или отделку элементов квартиры.
  4. На кабель воздействует разрушительная сила бетонно-цементного раствора, в связи с чем используют дополнительную защиту в виде оболочки из полимеров.

Основным минусом рассматриваемой конструкции является необходимость демонтажа покрытия пола и стяжки в случае проведения ремонтных работ установленных коммуникаций. Это связано с дополнительными неудобствами и расходами.

Еще один недостаток осуществления прокладки кабеля в полу – дороговизна. Для работ потребуется специальный инструмент с алмазным напылением, навыки пользования либо наем специалистов. Кроме того, для каждой розетки потребуется организовать отдельный провод, что занимает приличное количество времени и труда.

Применение

Прокладка кабеля под полом чаще всего делается в жилых помещениях. Используется два варианта монтажа: штробы и стяжка. В первом случае провода устанавливаются в стены, маскируются в специальных канавках (штробах). Рассматриваемый способ (в полу) представляет собой укладку проводки на основу и последующую ее заливку раствором.

Кабели необходимо проводить обязательно в монтажных гофрированных трубах. Оптимальным вариантом станут модификации с зондом, которые существенно облегчают монтаж. Вместо них допустимо использовать металлические рукава, которые ориентированы на эксплуатацию в промышленных и прочих нежилых помещениях. Гофра обладает достаточной прочностью и электробезопасностью, при этом потребуется учитывать повышение стоимости работ.

Если прокладка кабелей в трубах в полу идет через металлические жесткие конструкции, такая система называется закрытой проводкой. Чаще всего она применяется в полах и навесных потолках. К минусам метода относится отсутствие гибкости и использование дополнительных монтажных элементов. Плюсы – надежность, защита от механических деформаций.

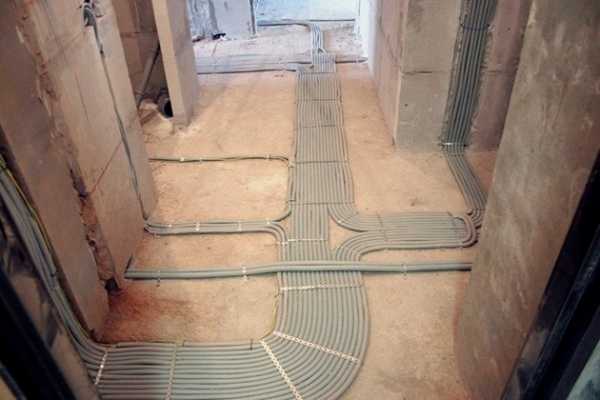

Пошаговая инструкция

Ниже приведены этапы работ по прокладке кабеля в бетонном полу:

  1. Сначала делают разметки электрических точек. Это необходимо для выбора размещения розеток с учетом длины проводов, подводимым к ним, и толщины будущей стяжки.
  2. На втором этапе замеряют длины труб, в которые протягивается кабель.
  3. Третья стадия предполагает монтаж труб на основание и накрывание их армирующей сеткой посредством фиксации на хомуты.
  4. Далее производят заливку бетонного раствора, после чего выравнивают стяжку.
  5. При помощи штукатурной смеси заделывают короба и трубы.
  6. Финальным шагом станет монтаж розеток и выключателей.

Защитные меры

Нормы прокладки кабеля в полу предполагают возможность монтажа монолитной проводки несменяемого типа. Однако оптимальным вариантом будет установка труб, что даст возможность при необходимости заменить или отремонтировать поврежденную часть линии.

В квартире данная конструкция требует обесточивания соседей. Если вы сможете согласовать с ними обоюдную замену старой проводки на новый вариант, проблема исчезает. Однако если жильцы отказываются перекладывать свою линию, желательно их отводы дополнительно обезопасить, укрепив специальными коробами или трубами, после чего уже производить заливку стяжки.

Проверка узлов

Не оставляйте в полу скрутки из проводов. Это чревато поражением током при заливке рабочей смеси. Элементы следует изолировать при помощи герметичных муфт. Стоит также учитывать, что от качества соединения проводов зависит дальнейшая эффективность работы системы электроснабжения.

После полного выполнения прокладки кабеля по полу в квартире следует провести комплекс контрольных мер. В них входит:

  • Визуальный осмотр.
  • Выполнение замеров корректности показаний цепи «фаза-ноль» с учетом характеристик защитного аппарата и проводника.
  • Проверка наличия контакта между частями заземления.
  • Испытание автоматических и управляемых выключателей.
  • Замер уровня сопротивления изоляционных обмоток.

Рекомендации

Установка скрытой проводки под полом должна производиться обязательно с запасом кабеля. Это позволит избежать проблем при повреждении или необходимости добавления части провода.

Все элементы конструкции проверяются на работоспособность до момента заливки. В противном случае, некоторые дефекты будет исправить очень сложно и затратно.

Соединительные точки тщательно изолируются, несмотря на наличие защитной трубки. Предохранительные короба должны иметь необходимый запас прочности, чтобы выдержать вес раствора и не деформироваться при этом. Качество защитных трубок зависит от производителя и материала. Выбирать следует проверенных изготовителей, не искушаясь дешевыми, но сомнительными аналогами.

Проводя проводку кабелей в середине бетонного пола, старайтесь не коснуться выводов проводки до полного застывания стяжки.

Монтаж проводов в черновом режиме должен предусматривать исключение перекрывания кабелей между собой. Иначе наблюдается увеличение толщины стяжки, что влечет за собой излишний расход материала и проблемы в установке дверных проемов.

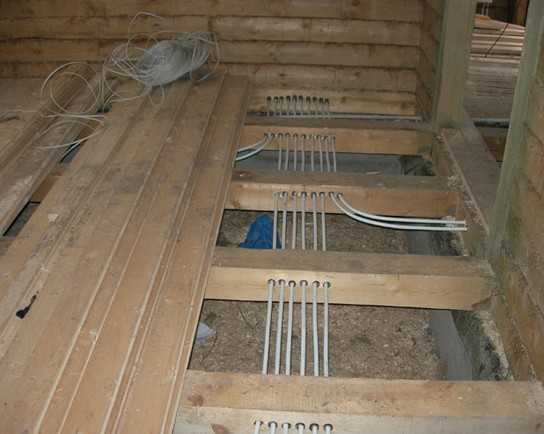

Обустройство системы в деревянном полу будет надежнее, если просверлить отверстия в лагах, чем провести проводку под ними.

Полезные сведения

Следующая информация позволит узнать, как избежать непонятных ситуаций и проблем при прокладке кабеля теплого пола:

  1. Монтаж распределительных блоков с контрольными крышками – это оптимальный метод предотвратить полное вскрытие стяжки при повреждениях проводки или ее элементов.
  2. Сложнее обустроить скрытую проводку через пол в квартире. Это связано с необходимостью соблюдения определенной высоты стяжки. В частных домах такой проблемы нет – нижний этаж можно откорректировать по необходимости, а полы верхних уровней, как правило, рассчитаны на монтаж рассматриваемой конструкции.
  3. Поскольку сверху проводки укладывается армирование, перед заливкой необходимо проверить, что сетка не повредила провода.
  4. Деревянный пол перед процедурой желательно дополнительно обработать специальными составами, уменьшающими горючесть древесины. В таких конструкциях скрутки рекомендовано исключить полностью, да и в бетонном исполнении их также лучше свести к минимуму. Любой такой пучок представляет дополнительный риск при эксплуатации.
  5. Не забудьте предварительно сделать и сохранить схему проводки. При необходимости проведения сверлильных или других видов работ, нарушающих целостность пола, она поможет не повредить скрытую проводку.
  6. Точки ответвления жил кабелей должны изолироваться согласно аналогичной обмотке целых аналогов.
  7. Трубную проводку желательно делать сменяемого типа. В строительных узлах – это открытый тип, а в плинтусах и коробах – закрытый способ.
  8. В помещениях с повышенным содержанием влаги, а также на чердаках и в вентиляционных камерах система должна монтироваться открытым методом.
  9. В нежилых зданиях, возведенных из негорючих материалов, допускается прокладка кабелей монолитным несменяемым способом. Она монтируется непосредственно в нишах перегородок и стяжке.

Подведем итоги

Прокладка кабеля в полу становится все популярнее среди владельцев не только частных домов, но и квартир. Она отличается удобством использования, простотой монтажа, высоким уровнем безопасности. Кроме того, нет необходимости применять распаечные блоки и специальные заглушки. Весь процесс подключения можно осуществить непосредственно в подрозетном пространстве. Несмотря на все достоинства, скрытая проводка в полу – это неоднозначная перспектива. Ее обустройство требует профессионализма, а также затрудняет последующий ремонт кабелей.

Источник: fb.ru Домашний уют Монтаж молниезащиты: пошаговая инструкция, технология и рекомендации

Пожалуй, гроза у любого человека вызывает волнение. И это правильно, так как молния таит в себе большую опасность, она может поразить не только высокие деревья, но и здания, а также людей. Именно из-за поражения молни...

Домашний уют Брусчатка: изготовление своими руками. Пошаговая инструкция, технология и рекомендации

В этой статье подробно описываются все этапы того, как происходит изготовление брусчатки своими руками. Инструкция, представленная вашему вниманию, поможет вам разобраться с технологическими особенностями данного проц...

Компьютеры Как создать HTML-страницу: пошаговая инструкция, технология и рекомендации

Думаете, как создать HTML-страницу? Для этого нужно потратить несколько часов, и вы будете знать основы HTML. А создать свою первую страницу сможете за 5 минут.HTML расшифровывается как HyperText Markup Languag...

Автомобили Замена масла в коробке в "Калине": пошаговая инструкция, устройство и рекомендации

«Лада Калина» - весьма распространенный в России автомобиль. Пользуется он большим спросом благодаря своей невысокой стоимости и ремонтопригодности. Многие обслуживают эту машину своими руками. Обычно авто...

Компьютеры Как прописать формулу в Excel: пошаговая инструкция, особенности и рекомендации

Как известно, табличный офисный редактор Excel изначально предназначен для произведения математических, алгебраических и других вычислений, для чего используется ввод специальных формул. Однако в свете того, как пропи...

Компьютеры Как изменить размер слоя в "Фотошопе": пошаговая инструкция, описание и рекомендации

Начинающие осваивать графический редактор Photoshop первое время теряются перед его богатым функционалом. Один из непонятных моментов - работа со слоями. В этой статье мы подробно рассмотрим, как изменить размер слоя ...

Автомобили Что заливать в аккумулятор: пошаговая инструкция, особенности и рекомендации

Аккумулятор – один из важнейших элементов в любом автомобиле. Именно он подает пусковой ток на стартер, который в дальнейшем крутит коленвал и запускает двигатель. Аккумуляторы могут находиться в разных местах &...

Домашний уют Утепление пола в каркасном доме на сваях: пошаговая инструкция, особенности и рекомендации

Утепление пола в каркасном доме на сваях следует осуществлять, учитывая конструктивные особенности такого жилья. Только в этом случае вы не столкнетесь с проблемой отсутствия комфорта внутри помещений. Когда дом устан...

Домашний уют Сварка алюминия аргоном для начинающих: пошаговая инструкция. Технология и особенности сварки алюминия аргоном

В постоянно меняющихся условиях производства неизменно растет потребление изделий из металла. Нет ни одной сфер деятельности человека, где можно было бы обойтись без такой продукции. Одним из самых востребованных, нар...

Компьютеры Как сохраняться в No Man's Sky: пошаговая инструкция, особенности и рекомендации

Игровой рынок всегда готов предлагать самые разные проекты, которые способны поражать масштабом и возможностями. Среди современных продуктов отдельного внимания удостоена игра под названием No Man Sky. В этой программ...

monateka.com

Прокладка кабеля в полу

Электропроводка в полу: недостатки и достоинства такого монтажа

В том случае если электропроводку хотят выполнить в полу, тогда ее укладку делают до строительных работ, бетонной стяжки, или монтажа деревянного пола.

Стоит отметить, что кабель не желательно проводить без защиты, а поэтому самым надежным методом считается применение 4 мм металлических труб, хотя можно использовать и ПВХ, но они менее надежны, но просты в монтаже.

Для этой же цели производятся гофрированные трубки, которые тоже бывают пластиковыми и металлическими.

Перед монтажом отмечают места выхода труб из полового покрытия и размещение ответвительных коробок.

Если применяют металлические гофры, тогда их не рекомендуют укладывать в пол, который подвержен протечке. А, монтируя ПВХ гофры необходимо помнить, что от механических воздействий она может разрушиться и продавиться.

Тип трубы зависит от вида пола, от материала для него, от покрытия, механических воздействий и др.

Монтаж электропроводки в полу

Бетонный пол

В этом случае необходимо правильно подобрать диаметр кабеля. Также нужно установить автомат выключатель, который при нагреве провода автоматически отключит подачу электроэнергии.

Рассмотрим, как правильно монтируется проводка в бетонный пол:

  1. Трубы не должны иметь повреждений, во время проведения работ не должны сдвигаться с места;
  2. Расположенные в полу они не разветвляются и соединяются;
  3. Длина концов выходящих наружу должна составить 11 см;
  4. Если в квартире теплый пол, тогда электропроводка размещается далеко от нагревательных приборов;
  5. Для того чтобы не повредился кабель, проводка должна располагаться на некотором расстоянии от дверного проема;
  6. Если укладывают группу штепселей, тогда обходятся без распределительных коробок, а соединения производят в подрозетниках;
  7. Над гофрированной трубой бетон должен иметь 15 см толщину (минимум), что необходимо, для того чтобы кабель не повредился при установке плинтуса.

Это важно! До того как зальем бетон необходимо составить схему электропроводки и в ней указать размеры по отношению к стенам, это нужно, для того чтобы можно было при необходимости просверлить пол и не повредить проводку.

Минусы

Монтаж электрических кабелей в стяжке является на сегодняшний день популярным способом. Но стоит отметить, что и такой метод имеет свои недостатки и специфику.

Рассмотрим минусы:

  1. В том случае если хотят заменить электропроводку, проведенную в полу, тогда необходимо демонтировать пол (покрытие, стяжку), а это требует финансовых затрат;
  2. При проведении этих работ нужно применить алмазные инструменты, которые стоят не дешево, а если для выполнения данных действий пригласить специалиста, то его работа может дорого цениться;
  3. Также для отдельного штепселя следует провести провод к электрощиту, а данная работа требует затраты времени.

Плюсы и особенности

  • Повышается безопасность комнаты, это связано с тем, что когда смонтирована электропроводка в полу, тогда коробки (распределительные) не размещены на стенах и исключается возможность того, что они повредятся;
  • На монтаж необходимо меньше времени;
  • При такой прокладке не надо выдалбливать канавки в полу, достаточно просто уложить провод и залить бетоном, слой которого не должен быть меньше 3 см;
  • Кабель протягивают в специальных поливинилхлоридных коробках и его нужно изолировать.

Инструкция

Монтаж электропроводки в стяжке пола

Рассмотрим пошагово, как правильно произвести монтаж проводки в полу:

  1. Размечают расположение всех точек, так как они должны находится на одинаковом расстоянии от поверхности, при этом учитывают толщину стяжки;
  2. Отмеряют трубы и протягивают в них кабель;
  3. После монтажа проводки, сверху ее накрывают армирующей сеткой и крепят хомутами;
  4. Заливают и разравнивают стяжку;
  5. Коробки и трубы, расположенные в каналах замазывают штукатуркой;
  6. Производят установку штепселей;
  7. Если в квартире сделана перегородка из гипсокартона, тогда через него провода, проведенные в гофрированной оболочке (лучше, если она будет пластиковой) протягивают;
  8. Для монтажа люстр необходимо пробить два отверстия: одно у стены, а другое непосредственно на месте установки осветительного прибора. Применив зонд (жесткая проволока) протаскивают кабель сквозь канавку в плите;
  9. Не оставляют в полу скрученных проводов, так как во время заливания стяжки могут получить удар током;
  10. Если все соединения выполняют качественно и надежно, тогда производительность и работоспособность электроснабжения увеличится.

После окончания работ по монтажу следует выполнить следующие замеры:

  • Вначале делают визуальный осмотр, после чего измеряют согласованность фазы и нуля;
  • Устанавливают наличие цепи между заземлением и другими элементами;
  • Испытывают УЗО;
  • Делают замер сопротивления обмотки проводов и электрического оборудования;
  • В том случае если самостоятельно не могут произвести измерения, тогда обращаются за помощью к специалистам или электролабораториям.

Нюансы работы:

  • В местах разветвления проводов, соединений необходимо предусмотреть запас кабеля, обеспечивающий повторное подсоединение или ответвление;
  • При помощи опрессовки, сварки, пайки или сжимов (винты и болты) производят оконцевание;
  • В данных местах провод не должен подвергаться нагрузке извне;
  • Все соединения и ответвления должны иметь изоляцию.

Заключение

Если электропроводку проводят в полу, тогда до 40 % сокращается расход материала, также такой метод не ограничивает расстановку мебели в квартире или в офисе. Штепселя монтируют в тех местах, где будут эксплуатироваться, например, если у определенной стены желают расположить компьютерный стол, тогда именно там будет установлена группа штепселей, причем их количество будет определено заранее.

В том случае если самостоятельно не можете выполнить электротехнические работы, тогда обратитесь за помощью к специалистам, которые не только смонтируют всю электропроводку, но и составят ее схему, рассчитают количество материала (выключатели, подрозетники, гофра, УЗО, автоматы, счетчик и др.).

Статья была полезной? Оцени и поделись ей в соц. сетях: (голосов: 7 , среднее: 3,43 из 5)  Loading ...

expertelektrik.ru

Проводка в полу: основные плюсы и минусы

Главная » Электропроводка » Монтаж электропроводки » Проводка в полу: основные плюсы и минусы

Проводка в полу считается достаточно популярным способом монтажа. Этот способ используют не все, но он также считается популярным. Выбирать или нет, этот способ прокладки кабеля решать только вам.

Здесь вы узнаете, как сделать проводку в полу. Мы представили для вас подробное описание всех этапов работы. Также вы можете просмотреть все преимущества и недостатки этого способа прокладки.

Проводка в полу: плюсы и минусы

Перед тем как провести монтаж проводки в пол вам обязательно необходимо изучить плюсы и минусы этого способа.

Проводка в полу имеет ряд плюсов, к которым относят:

  1. Надежная безопасность. Если вы решите провести проводку под полом, тогда у вас не возникнет ситуации, когда вы случайно можете пробить проводку гвоздем или перфоратором.
  2. Значительная экономия. Для того чтобы провести правильный монтаж проводки в полу вам потребуются минимальные растраты. Сэкономить свои средства вы можете на длине кабеля.
  3. Простота электромонтажных работ. Вам не нужно делать ничего сложного. Все что от вас может потребоваться так это положить кабель в гофрированную трубу.

Кроме плюсов можно также выделить и минусы, которым относятся:

  1. Сложность замены электропроводки. При возникновении поломок вам сложно будет добраться до проблемного участка.
  2. Высокие растраты на покупку гофрированной трубы.

Проводка в натяжном потолку монтируется подобным способом.

Где использовать проводку в полу

Проводка в деревянном полу необходима в двух случаях. Первый случай – это когда вы приобрели себе новую квартиру. Довольно часто в новых помещениях застройщики разводят проводку по полу.

Чтобы не выполнять штробление стен, вам необходимо просто вывести кабель для розеток и выключателей. На кабель, который располагается в полу можно просто залить стяжку. Этот способ считается хорошим, так как вам не нужно будет штробить стены.

Вторая ситуация считается более актуальной. Когда вы проводите электрическую проводку в деревянном доме, тогда вам следует выбирать делать ретро проводку или размещать провод в кабель каналах. Оба способа считаются плохими. Электрическая проводка в полу деревянного дома позволит одновременно решить эту проблему. Благодаря этому способу проводку можно разместить практически в любой комнате.

Основные правила монтажа

Теперь пришло время узнать, как самому провести проводку в полу. Проводка в полу должна выполняться при соблюдении следующих рекомендаций:

  1. При прокладке кабель обязательно должен быть защищенным гофрой. Монтировать проводку без гофрированной трубы можно, но только вам будет сложно проводить замену кабеля.
  2. Проводка в полу не должна скручиваться. Все соединения должны проводиться только в распределительных коробках. Перед началом монтажа вам необходимо нарисовать схему, где будут располагаться распределительные коробки.
  3. Гофрированная труба не должна заполняться больше чем на 40%.
  4. Длина одной трассы не должна превышать больше 20 метров. Чтобы решить эту проблему вам необходимо использовать транзитные коробки.
  5. При прокладке проводки в полу нельзя прокладывать ее на лагах. Лучше предварительно создать специальные отверстия, через которые будет проходить ваш кабель.

  1. Нельзя создавать больше двух поворотов кабеля.
  2. Когда прокладывается проводка в полу вам необходимо предварительно обработать дерево специальными средствами.
  3. Толщина стяжки над гофрированной трубой не должна быть менее 3 сантиметров.
  4. Нельзя накладывать трассы друг на друга.

Сделать проводку в гараже также можно в полу. При прокладке проводки вам обязательно необходимо учитывать все правила и рекомендации, которые мы указали. Перед тем как приступать к заливке стяжки вам необходимо проверить качество своей проводки. Проверить ее работу можно с помощью мультимера. Если вы все сделали правильно, тогда можете приступать к установке светильников и розеток.

Читайте: проводка в гипсокартоне.

vse-elektrichestvo.ru

Теплый пол: прокладка кабелей в полу

При проектировании теплых полов необходимо уделить должное внимание прокладке всех групповых и распределительных кабелей. Особенно это касается квартир и частных домов, где довольно часто заказчики хотят видеть теплые электрические либо водяные полы.

Если у вас центральное отопление, то реализовать теплый электрический пол будет значительно проще, нежели водяной теплый пол. Главное, чтобы вы не превысили разрешенную мощность.

Водяной теплый пол, на мой взгляд, можно применять при соблюдении двух условий:

  1. Вы живете на первом этаже.
  2. У вас установлен индивидуальный отопительный котел.

В остальных случаях подойдет электрический теплый пол.

Существует большое количество производителей теплых полов, которые позволяют укладывать нагревательные кабели (маты) как в бетонную стяжку, так и непосредственно под напольные покрытие, такие как ламинат и паркет.

Тот, кто изучает мой курс проектирования частного жилья, наверное, уже заметил, что там появился бонус, по проектированию электрического теплого пола. На очереди еще несколько бонусов...

Но, есть тема, которую хотелось бы обсудить со всеми, т.к. об этом почти нигде не пишут.

Теплый электрический пол

Очень часто силовые сети в квартирах и частных домах прокладывают в полу. Сети освещения всегда прокладывают по потолку либо скрыто в стене.

При организации теплого пола у вас может возникнуть вопрос: как быть, если необходимо уложить групповые розеточные сети в пол?

Проблема в том, что при нагреве кабелей их эксплуатационные характеристики ухудшаются, поэтому к этому вопросу нужно относиться ответственно.

Самый лучший вариант – попытаться исключить прокладку кабелей в полу и сделать всю разводку групповых линий по потолку. Если у вас подвесные (натяжные) потолки, то это сделать не трудно. Поскольку розетки в основном находятся  на отметке 0,2-0,4 м от уровня пола, за исключением кухни, то данное решение повлечет небольшой перерасход кабеля, возможно, повлияет и на стоимость монтажных работ.

Если такой вариант не получается, то необходимо принять меры, для исключения нагрева кабелей от теплого пола.

Для этого, между кабелями и теплым полом, необходимо сделать как можно большее расстояние. Под мебелью и другим стационарным оборудованием теплый пол не укладывают, поэтому рассмотреть трассу укладки кабелей как раз по этим местам, где нет нагревательных элементов теплого пола. Дополнительно предусмотреть слой теплоизоляции между кабелями и теплым полом. Кабели лучше укладывать глубоко в пол, насколько это возможно.

Сами кабели в трубах располагать вдоль стен, при этом расстояние от стены до теплого пола сделать порядка 100-200 мм, все равно вдоль самих стен мы практически не ходим.

Квартирные щитки размещают в коридоре, поэтому основные проблемы могут быть как раз в этом помещении, т.к. от него отходят все групповые линии. В жилых комнатах будет всего 1-3 кабеля в полу – а это около 60 мм.

В крайнем случае, нужно увеличивать сечение групповых линий, исходя из рабочего тока линии.

А что бы вы предложили, если потребовалось бы прокладывать кабели в полу в помещении с теплым полом? Что из предложенного имеет право на жизнь?

Советую почитать:

220blog.ru

Электропроводка в полу своими руками - правила монтажа, плюсы и минусы

Собственный частный дом или квартира – это, помимо всего прочего, внушительная ответственность. Здесь немаловажно наличие багажа знаний в электрике, сантехнике и прочих подобных хозяйственных сферах, который поможет поддерживать жилье в подобающем состоянии. Речь же в данной статье пойдет конкретно о разводке электричества. А именно – о методе осуществления разводки с помощью монтажа электрических проводов в полу. Каковы положительные и негативные аспекты подобного процесса? Стоит ли метод внимания? Давайте разберемся вместе.

Распределим на чашах весов все «против» и все «за»

Каковы существенные преимущества метода распределения электрики в конструкции пола? Основные плюсы следующие:

  • В первую очередь, это безопасно. Если монтаж электрики осуществлен под плоскостью пола – то вряд ли в дальнейшем смогут возникнуть обстоятельства, при которых будет ненароком перебит электрический кабель каким-либо из инструментов. А это большой плюс.
  • Также это экономично. Почему? Потому что объем кабеля для данной процедуры необходим небольшой. Ведь провода будут класться не по периметру помещения, а непосредственно напрямую. Путь к розеткам, а также выключателем будет максимально сокращен.
  • Выполнять монтажные работы будет значительно легче. В целом, в процессе прокладывания кабеля под полом нет ничего сверх трудного. Вопросы могут возникнуть у неопытного человека разве что на этапе заливки стяжки пола. Необходимо лишь продеть провод в специально выделенную трубу, крепко прикрепить проводку на поверхности пола и развести все концы кабеля к необходимым точкам, где будет осуществлено подключение.

Теперь стоит сделать акцент на минусах.

К отрицательным моментам можно отнести следующее:

  • Отремонтировать, либо же заменить такую проводку – это достаточно трудоемкий процесс. В случае возникновения внезапного обрыва электрической цепи, поиск вышедшего из строя участка не так уж и легок. Останется лишь вытащить все провода и произвести их полную замену. Согласитесь, это не просто и не быстро.
  • Лишние денежные траты на приобретение гофры и произведение ремонта покрытия пола в дальнейшем (в случае, если возникнет необходимость разрушения стяжки для доступа к участку цепи, в котором произошло повреждение).

Вывод напрашивается сам собой – как позитивных, так и негативных качеств в прокладке проводки подобным методом можно найти массу. Из чего следует, что стоит внимательно и скрупулезно отнестись к взвешиванию положительных и негативных качеств способа проведения электропроводки под поверхностью пола.

Когда лучше прибегнуть к прокладке проводки в полу?

Их две. Первая – это приобретение жилья в новостройке. Так как весьма часто застройщиком сдается квартира, в которой просто-напросто отсутствует ремонт, а разведение проводки осуществлено с помощью гофр по полу.

Для того, чтобы не тратить время и деньги на шторбление стен, вы можете просто выполнить стяжку пола, а сам кабель – вывести к выключателям и розеткам. Данный вариант выхода из сложившейся ситуации обладает ощутимым преимуществом, ведь проводка легко прячется от глаз и подводится к необходимому вам месту (при этом каждая стена остается целой).

Вторая рассматриваемая ситуация является актуальнее. Когда монтаж производится в доме из дерева – необходимо выбрать: или же проводка выполняется в ретро-стиле (ее цена ощутимо выше), или разводка производится в отдельных каналах, что не очень-то хорошо дополняет интерьер помещений. Можно сказать, что монтаж электрической проводки в полу – это убийство двух зайцев единственным выстрелом. Таким образом можно как спрятать провода, так и провести их до необходимых вам участков.

Правила монтажа

Эта часть наиболее важна. Потому что именно она расскажет, как же именно осуществить монтаж электрической проводки в полу самому. Для того, чтобы результат вашей работы соответствовал всем необходимым требованиям безопасности, в обязательном порядке нужно придерживаться следующих норм и правил:

  • Проводимый вами кабель обязан быть защищен гофрой (при произведении монтажа под стяжкой из бетона), либо же специальной трубой из стали (в случае разводки электрической сети под полом из дерева). Монтаж без использования гофры, в принципе, возможен. Но стоит учесть один нюанс – замена проводки дома без тотального разрушения покрытия пола уже не удастся.
  • Необходимо абсолютное отсутствие каких-либо скруток в пространстве под полом. Каждое соединение проводов между собой должно располагаться в коробках распределения (которые, разумеется, выводятся над уровнем напольного покрытия). Если данный аспект невыполним – можно обойти его, соорудив в самом полу распределительную коробку со специальной инспекционной крышкой. В дальнейшем это место будет отмечено на схеме для большего удобства в нахождении узла.
  • В случае прокладки кабеля в полу, заполнение гофры должно составлять не более сорока процентов.
  • Максимум протяжности одной из трасс обязан быть не больше, чем двадцать метров.
  • Полностью исключен вариант создания трех и более поворотов провода под 90 градусов и круче.
  • Если пол – деревянный, проведение проводки обязательно должно выполняться на лагах. Можно сделать специальные отверстия, с помощью которых пропускается гофра.
  • В случае монтажа проводки под напольным покрытием из дерева, нужно соответствующим образом обработать дерево (теми средствами, которые помогут избежать его горения).
  • Также не стоит делать разветвляющую трассу непосредственно от самого щитка. Потому что произвести замену поврежденного участка будет очень трудно.
  • Три сантиметра – вот минимальная толщина стяжки, которая располагается над гофрой.
  • Стоит стараться избегать возникновения накладки трасс (их пересечения). Ведь в данном случае необходимо будет увеличивать толщину бетона под проводкой в полу.

Сделать собственноручно прокладку электрического кабеля под поверхностью пола – не трудно. Особенно если придерживаться изложенных выше советов. Порядок выполняемых действий может быть разнообразным. Можно сначала соорудить сеть из труб, в которые в дальнейшем уже проденется кабель. Можно же сразу производить монтаж трассы с наличием внутри труб кабеля.

Выбор за вами. Главное – перед заполнением стяжки, либо набиванием на лаги деревянных досок, необходимо проверить выполненную сеть мультиметром на наличие обрыва или же замыкания. Когда вы лично удостоверились в правильности выполнения предыдущих действий, можно начинать укладывать покрытие и подключать светильники, розетки и выключатели. На этом все.

elektro-enot.ru

el-cab.ru
