В средней полосе России постройка на приусадебном участке теплицы является актуальной проблемой. На собственном участке я также решил установить теплицу. Из множества конструкций выбрал теплицу арочного типа из металлической профильной трубы и поликарбоната. Просмотрев варианты готовых теплиц, пришел к выводу, что готовые теплицы приемлемой цены имеют, на мой взгляд, ненадежную конструкцию и сделаны из материалов низкого качества. Добротные готовые теплицы стоят дорого, и было принято естественное решение строить теплицу самостоятельно. Основные элементы теплицы – это арки и покрытие (поликарбонат). Посмотрев у знакомого магазинную теплицу, отметил что арки выполнены из металлической профильной трубы 25Х25 мм, поликарбонат 4 мм, между арками 2 метра. Конструкция показалась мне непрочной, и я решил сделать более усиленный каркас из профильной трубы 20Х40 мм и покрыть его поликарбонатом 6 мм. Процесс изготовления поэтапно расписан в данной статье: Фотографии сделаны после двух сезонов эксплуатации. За это время теплица выдержала все испытания – сильные ветра и обильные снегопады. Ну и, естественно, радует всю семью свежей зеленью, редиской, огурцами и помидорами. Подводя итог, хочу сказать, что основной проблемой при постройке теплицы является изготовление арок, так как необходимо иметь свой станок, или заказывать прокат арок . Все остальные работы проделаны при помощи минимального набора инструмента: инверторная сварка, болгарка, дрель, струбцины, уровень. P.S. Обзор конструкции своего станка для изготовления арок, постараюсь написать в ближайшее время. Геометрическая форма сечения полого профиля четырёхугольной формы обеспечивает высокую жесткость конструкции и относительную простоту изготовления. Схема теплицы из профильной трубы своими руками, приведенная на рисунке ниже, позволяет оценить материалоемкость и потенциальные трудозатраты на возведение конструкции. Виды и сечения, отраженные на рисунке, представляют собой чертеж крепежных элементов для соединения деталей, используемый при сборке тепличной постройки. Распространены конструкции теплиц из профильной трубы двух типов – с двухскатной и арочной формой крыши. Стандартным размером теплицы из профильной трубы является конструкция с шириной 3 метра и длиной 6 метров. Изготовление теплицы из профильной трубы своими руками проще выполнить при скатной конструкции, представленной на схеме выше, ввиду отсутствия необходимости изменения геометрии металлопроката для придания ему дугообразного профиля. Теплица из профильной трубы с дугообразной формой каркаса при той же длине конструктивных элементов, что и скатная постройка, позволяют получить постройку с большими размерами по высоте и ширине. Чертеж теплицы из профильной трубы 20х20 с дуговым профилем, представленный ниже, это наглядно демонстрирует. Арочные теплицы из профильной трубы имеют более эргономичный внешний вид и существенно упрощают укладку укрывного материала, будь то поликарбонат или полиэтилен. В то же время для возможности остекления и более длительного срока службы больше подходит теплица домиком из профильной трубы. Важно! Металлический профиль должен быть защищен от коррозии, в противном случае срок службы ограничен. Чем покрасить теплицу из металлических профильных труб определяется по состоянию поверхности. При нержавеющем металле – покраска не потребуется, при поверхности без следов ржавчины – достаточным будет трехслойное нанесение нитрокраски, если же поверхность ржавая – потребуется кислотная обработка и многослойное покрытие грунтом. Двухскатная теплица из профильной трубы своими руками является наиболее распространённым вариантом изготовления сооружения с жестким корпусом, предназначенного для продолжительной эксплуатации и пригодного для остекления или применения полимерного укрывного материала. Основной составляющей любой тепличной постройки является профилированный металлический скелет, представляющий собой опорную конструкцию для закрепления покрытия, защищающего посевы от атмосферных воздействий. Каркас тепличной постройки при двухскатной крыше может быть изготовлен двумя способами:Теплица из профильной трубы и поликарбоната своими руками. Теплица из профильной трубы и поликарбоната своими руками
Теплица из профильной металлической трубы и поликарбоната своими руками
Изготовление каркаса теплицы из профильной трубы: размеры, чертежи + видео
Двухскатная конструкция

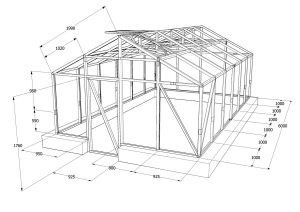

Чертеж тепличной постройки с размерами, приведенный ниже, наглядно демонстрирует конструктивные элементы, входящие в её состав и придающие необходимую жесткость законченному сооружению.
Представленная теплица из профильных квадратных труб имеет размер 6х4 метра и двухскатную форму крыши, вход смещен относительно центра, что подразумевает грядки разной ширины. В скате крыши оборудована форточка для проветривания и поддержания требуемого микроклимата.
Каркас тепличной постройки является основным несущим элементом и требует тщательного скрепления деталей конструкции между собой при помощи разъемных болтовых соединений или посредством сварки. Для рационального использования материала и минимизации отходов (обрезков), проектирование тепличной постройки должно предусматривать использование цельной плети металлопроката при условии соблюдения ширины и высоты сооружения.
Расчет теплицы из профильной трубы в этом случае сводится к определению высоты фронтона крыши [h], представляющего собой равнобедренный треугольник с основанием равным ширине сооружения [S]. Длина бедра треугольника при таком расчете определится как половина разницы длины металлопроката [L] и удвоенной высоты боковой стенки сооружения [H], с учетом высоты фундамента [h2]. Возвышение фундамента над уровнем земли уменьшает расчетную высоту боковой поверхности на величину равную своему удвоенному значению.
Калькулятор расчета тепличного сооружения в этом случае можно представить формулой:
Расчет каркаса проектируемого сооружения заключается в определении общей длины металлопроката, получаемой суммированием длины всех деталей.
Рассчитать профильную трубу на теплицу 3х4 приняв, что один сегмент изготавливается из цельной плети металлопроката, можно применив следующее соотношение:
Важно! Запас длины в 10% принят при восьми раскосах, по четыре на каждый торец. При большем количестве элементов жесткости потребуется увеличение коэффициента запаса.
Сварка каркаса
Сварка каркаса тепличного сооружения необходима для соединения деталей между собой и придания конструкции жесткости.
Схема надрезов по длине плети металлопроката и ее сгиба, представленные ниже, наглядно демонстрируют содержание операций по сборке основной детали, составляющей каркас тепличной постройки. Сварка производится по местам сгибов позволяя получить жесткий элемент каркаса.
Арочная конструкция
Изготовление тепличного сооружения при арочном своде включает в себя следующие мероприятия:
- Подготавливаются и крепятся к фундаменту продольные основания с направляющими для вертикальных дуг.
- Готовятся дуги арочного свода, для чего потребуется оцинкованная профильная труба для теплиц сечением 20х20. Прокат загибается на 90О вокруг бетонного кольца диаметром 3 м – данный способ является практическим решением получения дугового профиля, без специальных приспособлений.
- Производится крепление вертикальных дуг, для чего она вставляется и крепится в направляющей продольного основания.
- Соединение вертикальных дуг между собой производится при помощи продольных планок с направляющими, размер которых определяется тем, какой длины будет самодельная теплица из профильной трубы.
Ниже представлена схема тепличной постройки арочной формы с обозначением элементов конструкции при изготовлении полудуг, а не цельной сборочной единицы в виде арки. Такая схема изготовления требует большего числа продольных планок, что увеличивает металлоемкость и вес конструкции.
При больших габаритах арочного сооружения потребуется соединение деталей между собой при помощи сварки. Видеосюжет процесса монтажа подобной конструкции представлен ниже:
Как самому загнуть профильную трубу для теплицы
Ниже представлено видео, демонстрирующее как загнуть профильную трубу для теплицы при помощи самодельного трубогиба и отвечающее на вопрос — Как правильно согнуть профильную трубу для теплицы? Именно применение станочного оборудования позволяет добиться постепенного изменения формы цельного металлопроката и получить полноценный арочный свод без применения дополнительных стыков между элементами.
При отсутствии трубогибного станка или приспособления, алгоритм получения гнутой формы металлопроката, можно сформулировать следующим образом:
- Гнутье следует выполнять вокруг предмета цилиндрической формы с поперечным размером, соответствующим диаметру арочного свода, например, вокруг железобетонного кольца.
- Во избежание резкого сгиба следует заполнить внутреннюю полость песком и запечатать ее с обеих концов при помощи деревянной пробки.
- Во избежание смещения, металлопрокат следует закрепить в бетонном кольце посредине, а для получения равномерного профиля производить одновременное сгибание в обе стороны.
- Для лучшего сгибания поверхность материала может быть нагрета при помощи паяльной лампы.
Видеоматериал, демонстрирующий работу трубогибного станка, для получения гнутой формы металлопроката в условиях гаража можно увидеть ниже:
Оборудование для изготовления теплиц из профильной трубы, помимо рассмотренных выше трубогибных станков, может включать ручные приспособления для получения гнутья небольшой длины. Также для обработки металла в процессе изготовления потребуется следующий электроинструмент: болгарка или турбинка, сварочный трансформатор, дрель с регулируемой частотой вращения и шуроповерт, при отсутствии такой возможности.
Готовая теплица из профильной трубы
Теплицы из профильной трубы представленные на фото ниже наглядно демонстрируют чего можно добиться, если захотеть возвести тепличную постройку на приусадебном участке собственными руками.
bouw.ru
Каркас теплицы из профильной трубы своими руками
Если вы счастливый обладатель дачного участка, то просто грех тратить деньги на покупку магазинных овощей и зелени. Ускорить сроки урожайности и значительно их продлить позволит домашняя теплица.
Чтобы сделать каркас теплицы из профильной трубы своими руками придется потратить определенное количество времени, денежных средств и физических усилий, но в итоге все старания окупятся сторицей во время эксплуатации этой уникальной конструкции.
Почему именно профильная труба?
При выборе материала для строительства – профильная труба станет самым оптимальным решением.
Можно естественно использовать и деревянные рейки, но при этом придется использовать для него максимальные меры защиты, так как данный материал подвергается гниению, усушке и деформации.
Стальная профильная труба выгодное решение, потому что к ней легче прикрепить любое накрытие, в том числе и поликарбонат. На таком каркасе легче стыкуются элементы покрытия, чем на круглой трубе.
Однако в случае использования для накрытия полиэтиленовой пленки учтите, что ее придется менять ежегодно, так как она портится под действием солнечных лучей, ветра и при заморозках.
Стоит учитывать тот факт, что защита включает в себя грунтовку и покрытие краской высокого качества.
Но даже после обработки стоит постоянно следить за каркасом и реагировать на самые малейшие дефекты и вовремя их устранять, чтобы максимально продлить сроки службы строения.
С чего начать?
Перед изготовлением каркаса своими руками, нужно принять решение относительно внешнего вида будущей теплицы. Чаще всего используются конструкции «арка» или «домик».
Последний вид не имеет особенного преимущества, просто его чаше всего и сегодня используют по привычке, так как ранее для покрытия теплицы использовали стекло, которым арочное строение накрыть было бы сложно.
А инновационный и эластичный материал – поликарбонат дает возможность перекрыть теплицы любого вида.
Для основных рам каркаса будущей теплицы, рекомендуется взять трубу размера 4х2 см. Для горизонтальных соединительных элементов можно использовать профиль размера 2х2 см.
Если хотите качественно изготовить каркас такой конструкции, как теплица из профильной трубы своими руками – чертежи должны быть сделаны обязательно. Такой ход позволит правильно выбрать размеры и тем самым исключить большие потери металла во время нарезки деталей.
Изготовление металлопрофильного каркаса своими руками не самое дешевое удовольствие, поэтому расчет рекомендуется проводить таким образом, чтобы на изготовление рамы пошло не более одной стандартной трубы размером 6,05м.
Оптимальный размер при двускатного строения рассчитывается следующим образом. Если высота принимается за 1,7 м, то на две рамы потребуется 3,4 м трубы, после чего остается еще 2, 65 м профиля.
Видео
При учете ската крыши ширина одной рамки должна составить 2,25 м. Главное следить, чтобы после перекрытия каркаса осталось по 10 см материала с каждой стороны на боковые свесы.
При желании можно начать изготовление теплицы используя полукруглые рамы. Тут размеры конструкции будут большими в сравнении с двухскатной, что повышает общюю полезную внутреннюю площадь.
Видео
Но стоит учесть, что самостоятельное изготовление арочной теплицы из квадратной трубы предполагает использование такого аппарата как трубогиб. Благодаря ему получится качественно согнуть профиль, так как вам нужно.
Стоит задуматься, ведь ценовая политика такого приспособления очень высокая, а изготовление трубогиба используя подручные средства под силу не каждому.
Существует несколько способов гибки профиля, без использования специального аппарата, но такие методы не дадут идеального сгиба и могут привести к деформации дорогостоящего материала.
Видео
Поэтому во избежание таких сложностей желательно остановить свой выбор на двухскатном виде домашней теплицы.

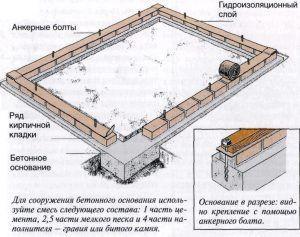

Выбор и закладка фундамента
Тут можно выбрать несколько вариантов основания от деревянных шпал, до ростверка из винтовых свай.
Самый оптимальный вариант – выбор мелкого монолитного фундамента, который закладывается своими руками не глубоко на один «штык» лопаты.
Перед изготовлением фундамента, по всем сторонам устанавливаются анкера для крепежа профильных комплектующих. Когда бетонная смесь застывает к анкерам можно приваривать профили 4х2 см, которые станут надежным основанием для установки будущего каркаса теплицы.
Обычный ленточный фундамент тоже можно использовать для строения, он повысит надежность строения и ее долговечность.
Видео – установка фундамента
Процесс закладки фундамента своими руками предполагает большой вклад физического труда, наличие свободного времени и точности, которая должна соблюдаться в каждом действии.
Поэтому рекомендуется перед началом строительства заняться изготовлением чертежа будущей конструкции, с указанием всех размеров, от которых не следует отклоняться, во избежание неприятных последствий при последующей эксплуатации.
Теплица домиком в процессе строительства своими руками не требует использования трубогиба. Чтобы избежать образование возможных неровностей, желательно все собирать на прямой асфальтированной площадке.
В случае наличия такого участка рекомендуется очертить на нем контур создаваемой конструкции с учетом всех размеров и по этому лекалу осуществлять нарезку профиля.
Установка каркаса своими руками
Для облегчения монтажных работ профессионалы рекомендуют не распиливать профильную трубу на отдельные элементы, а организовать несколько надпилов в определенных местах, чтобы с легкостью согнуть их под нужным углом и без применения сварочного аппарата изготовить рамы нужной формы.
Главное правильно рассчитать угол распила, чтобы после сгиба срезы соединились ровно и только после этого их стоит тщательно заварить.
Самыми ответственными элементами каркаса теплицы являются крайние рамы, в которые будут вставляться форточка и дверь. Приварить петли для установки данных подвесных деталей желательно еще на стадии их сборки.
Для создания дверей берется профиль размером 4х2 см, а для создания форточки достаточно будет трубы меньшего сечения 2х2 см.
2-ух метровые поликарбонатные листы диктуют размеры будущего каркаса, поэтому расстояние между арками теплицы необходимо подогнать под этот размер, стык листов чтоб он припадал именно на профиль.
От того что труба выбранного сечения является жесткой оптимальным шагом рам считается метр. Такая самодельная теплица предполагает соединение всех рамок друг с другом при помощи небольших частей квадратного профиля размера 2х2 см.
Видео
Приваривая их своими руками снизу, чтобы не образовывать неровности, что могут негативно отразиться на эксплуатационных возможностях строения (возможно образование волн).Монтаж каркаса осуществляется с крайней рамы, в которой отображен дверной проем. Чтобы конструкция не отклонялась в стороны, она дополнительно фиксируется при помощи двух раскосов из уголков, которые привариваются к основанию фундамента.
Горизонтальные соединительные элементы устанавливаются с отступом от точек сгиба рамы. Такие шаги делаются для того, чтобы покрытие можно было качественно и равномерно прикрепить ко всей поверхности строения.
Покрытие теплицы листами поликарбоната
Когда соединение каркаса и его установка завершена, приступаем к перекрытию конструкции. К профилю поликарбонат крепится при помощи саморезов или специальных креплений предназначенных для установки именно этого материала.
Теплицы из поликарбоната и профтрубы должны покрываться только встык при этом стоит внимательно проследить, чтобы лицевая сторона материала смотрена наружу конструкции.
Торцевые части листов поликарбоната обязательно обрабатываются герметиком на основе силикона, который их защищает. Рассчитывайте на то, что длина покрытия должна быть больше на 10 см за высоту профиля, для образования ската.
Не верхнем стыке крыши металлической теплицы из профтрубы накрываются профилем, который крепится на саморезы по продольным связям.
Установка поликарбоната на дверь и форточку осуществляется по такому самому принципу, главное проследить за тем, чтобы его размер не мешал по время эксплуатации данных элементов.
Видео
На современном строительном рынке представлен большой выбор разных средств, которые смогут продлить время службы металлического каркаса и ускорить процесс его строительства.Углубившись в тему и нюансы процесса построения строений из профильных труб, становится ясно, что качественный чертеж, изготовление каждого элемента и технология покрытия каркаса имеют одинаковую важность.
При изготовлении каркаса теплицы из профильной трубы своими руками нужно иметь минимальные познания в архитектуре и работе с металлическими элементами.
Один неправильный шаг или расчет смогут перечеркнуть все труды, а верно принятое решение приведет к отличному итоговому результату.
Записи по теме:Опубликовано: Май 1, 2016
Загрузка...trubanet.ru
Теплица своими руками из профильной трубы, методы, материал покрытия
Выращенные на собственном участке овощи, ягоды, что же может быть лучше? Но условия окружающей среды не всегда благоприятствуют и вожделенного урожая можно просто не дождаться. Затрачены средства и физические силы, а урожай погиб. Но ведь можно выращивать овощи, зелень с апреля и до октября, не опасаясь того, что он пропадет. Если этого невозможно делать на открытом грунте, то единственный выход-теплицы из оцинкованной профильной трубы. Изготовить теплицу из профильной трубы своими руками вполне реально. Умея держать в руках инструмент, и имея небольшой опыт, сделать это самостоятельно вполне реально. Нельзя сказать, что это совсем просто. Но, желание иметь экологически чистые овощи на собственном столе должно стать стимулом.
Самый первый шаг
Любое строительство, и теплица не составляет исключение, начинается выбора участка и составления проекта. Участок необходимо выбирать таким образом, чтобы он не затенялся в течение дня ни деревьями, ни постройками. Составить чертеж самостоятельно, имея четкие параметры участка, не составит особого труда. Тем более что существует масса готовых вариантов, которыми можно воспользоваться. Наиболее популярны сегодня такие виды теплиц:
- односкатные;
- двухскатные;
- арочные;
- шатровые.
Если возводить теплицу своими руками и впервые, то лучше всего использовать варианты с односкатными или двухскатными проектами. Для шатровых или арочных необходимо иметь хоть небольшой опыт в работе с этим материалом.
Фундамент
Если теплица устанавливается стационарно и будет использоваться постоянно, то лучше всего залить для неё фундамент. Он должен быть неглубокий монолитный. Двадцати сантиментов залегания в грунт фундамента вполне достаточно. В подготовленный ров необходимо разложить арматуру. Многие добавляют битое стекло, как связующий элемент. Это на собственное усмотрение. Перед тем, как заливать бетон, по периметру необходимо установить анкера, к которым в будущем будет крепиться профильная труба. Золить конструкцию бетоном, дать устоятся и можно приступать к возведению каркаса своими руками.
Каркас
От надежности и прочности каркаса зависит не только надежность конструкции, но и срок службы всей теплицы. Профильные трубы сами по себе надежны. Они не подвержены преждевременной коррозии и конструкции из подобного материала могут прослужить не один десяток лет. Собирать каркас своими руками несложно, специального оборудования и сложного инструмента не потребуется. Приступать к сборке каркаса можно после того, как застынет фундамент.
- Подготовка стоек каркаса. Необходимо точно вымерять необходимую длину и раскроить профильную трубу.
- Установить профильные трубы на заготовленные анкера и закрепить, используя саморезы и шуруповерт.
- На расстоянии одного метра от поверхности земли закрепить поперечные ребра жесткости и такие же установит в верхней точке конструкции.
- На основании имеющегося чертежа, вывести крышу конструкции.
- Задняя часть теплицы остается глухой, на передней должны быть двери и окно.
- Все элементы соединяются распорками или ребрами жесткости.
- Внутри будущего парника установить дополнительные опоры под конька.
После того как каркас изготовлен, можно обшивать теплицу листами поликарбоната, который обладает несомненными преимуществами:
- идеально пропускает свет;
- обладает небольшим весом;
- пожароустойчив;
- не выделяет токсинов при нагревании;
- намного прочнее стекла;
- устойчив к ударам;
- выдерживает большие тяжести;
- отлично сохраняет тепло;
- эстетический внешний вид;
- имеет долгий срок службы (не менее 15 лет).
Крепление поликарбоната своими руками
Если еще десяток лет назад для теплиц использовали стекло, но делать это сегодня крайне невыгодно. Теплицы из поликарбоната намного надежнее, безопаснее и не имеют большого веса, как со стеклом. Это полимерный материал, обладающий высокой термостойкостью, не горюч и не воспламеняется, идеально рассеивает ультрафиолетовые лучи, защищая растения от их прямого воздействия.
Монтаж поликарбоната на каркас
Монтаж осуществляется как целыми листами, так и фрагментами. Фрагменты должны быть одинакового размера. Крепление поликарбоната своими руками осуществлять к поперечной обрешетке или к ребрам жёсткости. Для этого в листах поликарбоната заготавливаются заранее отверстия, где будет расположен саморез. Расстояние между отверстиями необходимо выдерживать в пределах тридцати сантиметров. профессионалы рекомендуют для сверления отверстий в листах поликарбоната использовать только новые сверла из стали.
- Удалить защитную пленку с листов поликарбоната.
- Располагать лист сначала на крыше каркаса, затем обшивать боковые и торцевые стороны. Листы для кровли должны выступать на десять сантиметров от края каркаса. Это карнизный свес, который необходим для ската снега или стекания воды.
- Листы поликарбоната крепятся встык, лицевая сторона должна располагаться с внешней стороны теплицы.
- Стыки между листами необходимо обработать силиконовыми водостойкими герметиками.
- Конек закрывается профильной трубой.
- Закрепить подготовленные листы на дверях и форточке. Вырезать заготовки необходимо таким образом, чтобы они не выступали за края каркаса и не мешали открыванию.
Преимущества теплицы из поликарбоната
Теплицы из поликарбоната не так давно стали завоевывать сердца владельцев загородных участков. Привычное всем стекло постепенно уходит в прошлое. Легкие и долговечные, красивые и надежные современные теплицы имеют целый ряд преимуществ.
- Теплица из поликарбоната красива. Они оригинально смотрятся на любом участке. И это строение можно смело называть украшением любого участка.
- Экологична. Этот материал не выделяет токсинов под прямыми лучами солнца. поверхности. Сами же лучи рассеиваются через поверхность листов, равномерно распределяя свет по всей поверхности участка под накрытием. Отсутствие эффекта линзы.
- Устойчивы к открытому огню. Даже под воздействием огня литы не горят, а плавятся, не выделяя токсинов.
- Большой температурный диапазон. Такая теплица способна выдерживать температуру от минус сорока до ста двадцати градусов.
- Отличительные теплоизоляционные свойства.
- Долгий срок службы и простой уход. Несмотря на то что это сравнительно новый материал, профессионалы утверждают, что срок эксплуатации не менее пятнадцати лет. Ухода же она практически никакого не требует.
- Простой монтаж и полная безопасность во время работы.
Влага из теплиц, покрытых поликарбонатом, отводится за счет ребристой поверхности.
onavese.ru
Чертежи теплицы из поликарбоната своими руками из профильной трубы
Хотите видеть на своем столе свежие овощи? Тогда почему бы не задуматься о возведении теплицы на своем дачном участке? С ним вы лишите себя многих проблем и одними из первых будете вкушать разнообразные дары природы, выращенные собственными руками. Но прежде чем приступать к работе, необходимо все хорошенько продумать. В этой статье мы предлагаем вам рассмотреть чертежи теплицы из поликарбоната своими руками из профильной трубы.
Чертежи теплицы из поликарбоната своими руками из профильной трубы
Профильная труба для теплицы – как выбрать?
Что значит профильная труба? В нашем понимании труба — значит круглая. В данном случае это не так. Профильная труба – это квадрат или прямоугольник в своем сечении. По виду похожа на брусок. Такая форма удобна для крепления на неё поликарбоната. Деформировать её можно горячим и холодным способами. По ГОСТу профильные трубы делят на 2 вида маркировки – 8639 – 82 и 8645-68. При их изготовлении используют разные металлы. Но наиболее востребованными являются трубы из стали с антикоррозийным покрытием. Они влагонепроницаемые и прочные за счет четырех ребер жесткости. На эти ребра ложится вся нагрузка конструкции. Теплицы из неё качественные, надёжные долговечные.
Теплица – дом для вашего урожая и строить его нужно по всем правилам. Поэтому после сварочных работ важно выполнить следующие действия:
- зачистить окалины сначала жесткой щеткой;
- пройтись абразивной шкуркой, чтобы избавиться от малейшей коррозии;
- обязательно протереть растворителем;
- загрунтовать и покрасить.
Сколько стоят профильные трубы для теплицы? Цена, как и на все товары, зависит от качества. В данном случае на качество влияет толщина стали и размеры сечения трубы. Теплицу своими руками рационально строить из профиля сечением 40х20, 40х40 мм, толщиной стенки 2 мм, для стяжки по горизонтали приобретают трубы 20х20 мм, толщина которых 1-1,5 мм.
Длина стандартной трубы 6,05 м. Чтобы сэкономить бюджет, избежать лишних расходов и отходы от нарезки труб, до начала постройки сделайте проект со всеми размерами. Чтобы минимизировать расходы и избежать значительных отходов, до начала строительства необходимо определиться с проектом теплицы и ее размерами.

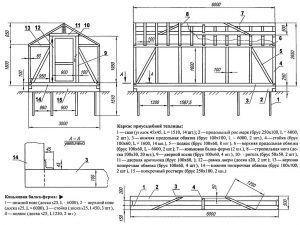

Чертеж теплицы своими руками
Типичные теплицы бывают трех видов:
• арочная с округлой крышей;• прямоугольная с двускатным верхом;• пристроенная к зданию с односкатным или двускатным верхним покрытием.
Самым удобным размером теплицы принято считать 6х3 и высотой 2,2 метра. Но здесь всё индивидуально, то есть зависит от роста хозяина – хозяйки. Зная свой рост, прибавляют 30 – 40 сантиметров и получают идеальный для себя вариант. Средняя высота арочной эргономичной теплицы – 190 – 240 сантиметров. Поликарбонат как материал разработан именно на этот радиус сгиба. Двускатная конструкция теплицы обычно идет с высотой стены 170 – 200 см. и высотой крыши 120 см. от верхнего стропила до конька.
Вход обычно делают с торца. Ширина двери — 70 – 80 см сантиметров. Высота – 1, 9 – 2 м. Зимние же теплицы из проф. трубы снабжают еще и тамбуром, чтобы при входе холодный воздух не шел напрямую в неё. Хорошими аэродинамическими и практическими свойствами обладают именно арочные теплицы. Они легко переносят порывы ветра и нагрузку снега. Обычно заказывают сгибку трубы на металлобазе. Можно, конечно, купить трубогиб, если он пригодится хозяину в будущем.
Чертежи теплицы из поликарбоната своими руками из профильной трубы – важная деталь для получения качественной, надежной и долговечной постройки. Но необходим еще фундамент. Будет ли это ленточный, столбчатый каркас или просто обвязка из труб – все зависит от проекта. Участок очищают от мусора, натягивают шпагат по периметру будущей теплицы, выравнивают, снимая плодородный слой на 25 – 30 сантиметров. Затем, если теплица будет стоять на фундаменте, вырывают траншею шириной 15 – 20 сантиметров и глубиной 40 – 60 см. Засыпают сначала песком 10 см. остальное гравием, утрамбовывают и заливают бетоном. Гравий лучше брать средней фракции. Ждут 3 — 4 недели. Фундамент для будущего дома растений готов. Приглашайте сварщика и конструируйте сооружение.
Смотрите также видео:
Каркас теплицы из профильной трубы Как сделать теплицу своими руками
www.dacha-svoimi-rukami.com
Теплица из профильной трубы и поликарбоната своими руками
Анастасия Савостьянова предлагает Вам запомнить сайт «RMNT» Вы хотите запомнить сайт «RMNT»? × Прогноз погоды • Рекомендуем лучшее!
развернуть Источник →Опубликовано 01.07.2016 в 10:01
Реакции на статью
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
Поиск по блогу
С вашего аккаунта зарегистрирована подозрительная активность. Для вашей безопасности, мы хотим удостовериться, что это действительно вы
rmnt.mirtesen.ru
Инструкции, как самому сделать теплицу из профильной трубы
Сегодня конструкции теплиц из профильной трубы можно встретить практически на любом приусадебном участке. И не удивительно, ведь строительный материал обладает особенностями, выгодно отличающими его от обычной металлической трубы и дерева.
В этой статье мы рассмотрим преимущества парников из профиля, расскажем, как выбрать материал. Также здесь содержится пошаговое руководство по проектированию и строительству арочной теплицы из профилированной трубы.
Преимущества профтрубы для теплиц, выбор вида, размера
Из это материала возводятся конструкции разных типов, все зависит от пожеланий и потребностей хозяина приусадебного участка.
Плюсы металлопрофильных теплиц
- Значительная прочность самодельной теплицы из профильной трубы при относительно небольшом весе. Этот эффект достигается за счет геометрии сечения – квадратного или прямоугольного. Четыре ребра обеспечивают достаточную жесткость элементов конструкции. Сравнимая по прочности обычная круглая труба при одинаковом примерно сечении (напр. 30 мм) будет весить намного больше. Теплица из оцинкованной трубы 25х25 мм способна выдерживать высокие снеговые/ветровые нагрузки независимо от того, чем она покрыта.
- При монтаже плоскости элементов имеют большую площадь соприкосновения. Результат — высокая прочность соединительных узлов. Это особенно важно, если планируется варить теплицу из профильной трубы своими руками – конструкция получается очень прочной.
- Доступны разные способы соединения деталей теплицы между собой. Это сварка, саморезы, винты, хомуты-крабы. Они могут использоваться самостоятельно или в комбинации друг с другом.
- Профильная труба продается уже с антикоррозийным покрытием. После завершения строительства теплицы придется обрабатывать только места срезов/стыков деталей.
- Теплицы из профтрубы могут монтироваться на фундамент или без него.

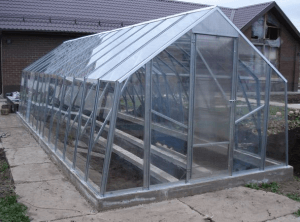

Теплица домиком из профильной трубы квадратного сечения, покрытая поликарбонатом
Обратите внимание: перечисленные преимущества профильной трубы позволяют использовать ее для строительства теплиц любой площади и геометрии. Ограничений нет никаких, надо только правильно выбрать вид сечения и размер профилей.Как выбрать профильную трубу для теплицы
- Материал изготовления. В продаже есть стальные окрашенные трубы и оцинкованные. Первые дешевле, однако покрытие со временем разрушается, оголившаяся сталь начнет ржаветь. Оцинкованной профильной трубе для теплиц эти проблемы не грозят, прослужит сооружение из нее около 20 лет. Самый качественный материал должен иметь маркировку ГОСТ 14918-80.
- Сечение, толщина стенок. Если будет строиться небольшой парник, тот тут материал выбирается, как говорится, на глаз. Например, маленькая теплица из профильной трубы 20х40 мм, толщина стенки – 3 мм. Значения тут могут варьироваться в большую или меньшую сторону. Чтобы выбрать трубы для крупногабаритной постройки, следует заглянуть в СНиП, а именно в разделы П-23-81 и 2.01.07-85.
Чтобы сделать теплицу из металлических труб своими руками, надо правильно подобрать сечение профилей
Проект и изготовление теплицы из профильной трубы
Внимательное составление чертежей, правильные расчеты – это залог беспроблемного строительства.
Проектирование, составление чертежей
Прежде всего решаем для себя, какого типа конструкция нам нужна: одно- или двухскатная, дуговая, арочная, с фундаментом, без него… Далее набрасываем примерный эскиз того, что нам нужно. Имеет смысл поискать фото подходящих конструкций в интернете и рисовать на их основе, но со своими правками. На эскизе отмечаем примерные размеры конструкции, расположение фрамуг, дверей.
Выбирая размеры и форму теплицы следует учитывать следующее:
- Расположение деревьев и высокорослых многолетников в непосредственной близости от будущей постройки.
- Расположение строительной площадки относительно жилого/дачного дома.
- Виды культур, которые будут выращиваться в закрытом грунте.
- Ветровые и снеговые нагрузки в регионе. Чем они выше, тем круче должны быть скаты парника.
Нижняя часть каркаса теплицы из профильной трубы, чертеж — эскиз
На этапе составления эскиза выставляются только приблизительные параметры: ширина, длина, высота. При составлении же чертежей теплицы из профильной трубы с размерами нельзя ошибаться – все должно быть точно до миллиметра. Во время черчения обязательно выставляем размеры каждой детали, даже если они дублируются. Как это делается вы можете посмотреть на следующем чертеже.
Обратит внимание: когда чертеж будет готов, рассчитываем количество расходных материалов – делаем смету для покупок. Обычно данные выставляются на этом же листе, справа вверху или внизу.
Делаем теплицу из профильной трубы своими руками, чертеж с выносом размеров
Проекций чертежей должно быть столько, чтобы строитель точно понимал, какая деталь куда идет. При этом узлы соединений элементов должны отрисовываться отдельно. Так поступаем с каркасом теплицы из профильной трубы, всеми фрамугами и дверями.
Изготовление теплицы из профильной трубы, чертеж торцевой части
Монтаж фундамента
Фундамент для теплицы, если только это не термос, делается ленточный, с армированием или без него – в зависимости от габаритов постройки. Он должен быть замкнутым, без разрывов по периметру. Параметры траншеи:
- Высота – 40 см.
- Ширина – 40 см.
По краю делаем опалубку-настройку, она должна выступать из земли на 20 см. На дно траншеи засыпаем песок (5 см), трамбуем, затем гравий – 10 см. Далее укладываем заранее связанный армопояс. Заливаем все песчано-бетонной смесью (3/1). Разопалубку делаем через 4 дня, тогда же приступаем к дальнейшему строительству. Исключение – массивные парники площадью от 15 м2. Тут придется ждать набора фундаментом полной прочности – 28 дней.
Схема теплицы из профильной трубы, своими руками установить закладные детали под обвязку несложно
Обратите внимание: до заливки бетона в фундаментной траншее выставляем и фиксируем закладные детали, на которые впоследствии будет крепиться обвязка теплицы из профильной трубы.Как собрать каркас из профильной трубы своими руками
Прежде всего подготавливаем детали, из которых будет собираться теплица. Профильную трубу нарезаем, раскладываем недалеко от строительной площадки так, чтобы все было под рукой. Надо согнуть дуги для верхней части. Для этого придется приобрести или собрать своими руками трубогиб.
Как загнуть профильную трубу для теплицы, на видео рассказывается о самостоятельной сборке трубогибочного станка и работы на нем
Строительство начинаем с монтажа обвязки. Она крепится на закладные, установленные при заливке фундамента. Профильную трубу прикручиваем к закладным при помощи винтов. Затягивая крепежи, ориентируйтесь на строительный уровень – обвязка не должна иметь перекосов по плоскости. Стыки элементов обвариваем.
Далее очередь установки арок. Если запланировано усиление их верхней части, то делаем это на земле, на ровной площадке, также по строительному уровню. Работаем сваркой, винтами или хомутами-крабами. Арки крепятся на обвязку при помощи сварки или стальных уголков с саморезами. После того, как будет выставлена вся длина теплицы, собираем торцевую часть.
Как сварить теплицу из металлических профильных труб: арки выставляются после монтажа усиления верхней части
Монтаж поликарбоната
Поликарбонат начинаем монтировать с торцов. Прямоугольный лист прикручиваем на место, а затем обрезаем его по форме каркаса – лучше всего это делать электрическим лобзиком. После накрываем остальные поверхности теплицы из металлопрофиля. Ни в коем случае не укладываем укрывной материал внахлест. Листы должны плотно состыковываться. Для герметичности в стыки устанавливается разъемный профиль.
Обратите внимание: для крепления поликарбоната на теплицы из профильной трубы используем специальные термошайбы. Они обеспечивают герметичное соединение укрывного материала с каркасом. В процессе следим, чтобы крепления входили в пластик строго вертикально.
Изготовление теплицы из профильной трубы своими руками: конструкция, укрытая поликарбонатом
freshremont.com
