"Неправильный" водяной теплый пол в частном доме. Теплые полы водяные в частном доме


"Неправильный" водяной теплый пол в частном доме.

Как и обещал ранее, попробую описать, как сделать "неправильный" водяной теплый пол. Почему «неправильный"? А потому, что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос "Быть или не быть" ТП имеет один ответ - быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере - основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 о 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски  - от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие, с перехлестом10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50м2 мне, после расчетов, требовалось около 160м. Вон она, бухта, лежит под лестницей. Ремонт и Строительство Монтаж инфракрасного теплого пола Подробнее

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20см.

Выбранная схема укладки - улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило "Сколько запаса не оставляй, все равно 50 см не хватит"), да и две трубы вести - тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и ... правильно... Два отверстия - в две трубы. Поэтому унитаз - приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка... Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили... В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и... насос "Малыш". У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 - 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент - отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков - потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах - это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики - молчать) - это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через ...дцать - укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

diy.obi.ru

Утепление пола в частном доме: три способа сделать пол теплым

В этой статье рассмотрим: Утепление пола в частном доме: как утеплить стяжку Системы подогрева пола в частном доме Как утеплить деревянный пол в своем доме

Частный дом – это отнюдь не квартира, пол в которой подогревается за счет нижнего этажа. Здесь как раз все наоборот – снизу, со стороны земли, только и веет холодом. Именно поэтому утепление пола в частном доме является насущным вопросом практически для всех счастливых владельцев частной жилплощади. Этот вопрос мы и рассмотрим в данной статье вместе с сайтом stroisovety.org, подробно изучив все варианты утепления пола.

На сегодняшний день существует три основных технологии, позволяющих сделать холодный пол чуточку теплее – это утепленная стяжка, утепленный деревянный настил и, конечно же, всевозможные системы подогрева пола. О них и пойдет речь в этой статье.

как производится утепление пола в частном доме

Как производится утепление пола в частном доме

Утепление пола в частном доме: как утеплить стяжку

Как известно, самым дешевым черновым полом и в доме, и в квартире является стяжка – недорого обходятся не только материалы (цемент и песок), но и работа, связанная с ее заливкой. Однако наряду с дешевизной, стяжка обладает существенным недостатком – холод так и тянет от нее, и ходить босиком по такому полу практически невозможно.

Решается эта проблема достаточно просто – под слой стяжки закладывается утеплитель. Еще совсем недавно использовались такие материалы для утепления пола, как керамзит или гранулированный шлак, а в современном мире, как правило, применяется пенопласт.

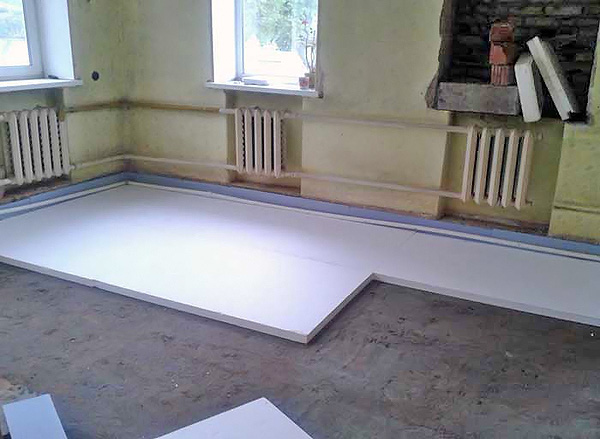

пенопласт для утепления пола в частном доме фото

Пенопласт для утепления пола в частном доме фото

Современная теплая стяжка представляет собой так называемый плавающий пол, который в разрезе по своей структуре напоминает слоеный пирог, нижний слой которого является утеплителем, а верхний – хорошо армированной стяжкой.

Технология изготовления теплой стяжки достаточно простая и выглядит следующим образом:

  • Во-первых, на начальном этапе решения вопроса, как утеплить стяжку пола, следует позаботиться о качественной гидроизоляции, поскольку влага, проникающая из грунта, может натворить много бед, одна их которых – это грибок и плесень. В качестве гидроизоляции пола под стяжку можно использовать плотную полиэтиленовую пленку, а лучше специальный гидрозащитный барьер, который настилается с помощью битумной мастики.
  • Во-вторых, это компенсационный шов. Он необходим для того, чтобы стяжка, лежащая на пенопласте, не трескалась при температурных деформациях. Изготавливается он просто – по всему периметру помещения, по стенам на высоту до 15см от существующего основания проклеивается мягкий и пористый материал из вспененного винила – он и обеспечивает деформационный шов.
  • В-третьих, это сам утеплитель (пенопласт) – он настилается плотно друг к другу. А если появляются щели, то эти стыки задуваются монтажной пеной. Если же раствор проникнет между листами пенопласта, то появятся так называемые мостики холода, которые снизят эффективность утепления пола.
как утеплить полы в доме своими руками фото

Как утеплить полы в доме своими руками фото

  • В-четвертых, это армирование – ни одна стяжка без арматуры не пролежит достаточно долго на таком материале, как пенопласт. Уже спустя пару месяцев появятся трещины, а спустя год она попросту рассыплется. Без арматуры или специальной металлической сетки здесь не обойтись.
  • В-пятых, это сама стяжка, а вернее ее толщина, которая не должна быть меньше 50мм. Кроме того, очень важную роль в процессе создания теплой стяжки играет и ее состав – в этом отношении раствор лучше сделать прочнее, не 1:4, как это положено, а 1:3. И еще, чтобы избежать растрескивания раствора от избытка цемента, в него лучше добавить пластификатор.

Вот так и выглядит со стороны процесс изготовления теплой стяжки. Такой способ утепления пола, конечно, интересный, но большой эффективности от него можно не ждать – скажем так, босыми ногами по нему сильно не походишь. В этом отношении дополнительно лучше прибегнуть к использованию электрической или водяной системы подогрева пола.

какие используются материалы для утепления пола

Какие используются материалы для утепления пола

Системы подогрева пола в частном доме

В принципе, существует несколько систем подогрева пола, которые позволяют ответить на вопрос, как утеплить полы в доме – электрический, инфракрасный и водяной теплый пол. Как правило, в частных домах присутствует индивидуальная система отопления, поэтому о целесообразности применения электрических нагревателей можно не говорить. Самым оптимальным в частных домах будет водяной теплый пол, сделать который своими руками непросто. Если честно, то воплощение в жизнь этой технологии лучше доверить профессионалам.

Для общего развития расскажу принцип их работы и устройство. Теплоносителем в данной системе подогрева пола является жидкость, которая циркулирует в системе отопления. С помощью специального коллектора (его еще называют распределительная гребенка) горячая вода подается в трубы, спрятанные под стяжку. В итоге эту систему трубопроводов можно условно назвать отдельным отопительным прибором, в некоторой степени схожим с конвектором.

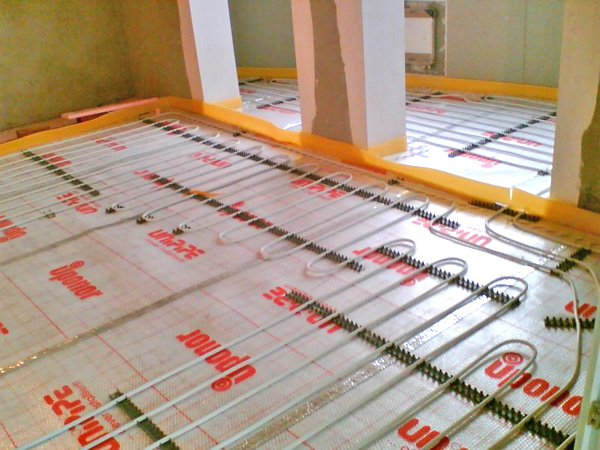

водяной теплый пол в частном доме фото

Водяной теплый пол в частном доме фото

Если рассматривать монтаж этого теплого пола, то он начинается с того момента, как пол будет застелен пенопластом. Поверх последнего настилается фольгированный теплоотражающий экран, на который укладывается армирующая сетка. Труба подогрева пола укладывается поверх сетки или арматуры петлями с шагом 10–15см. Завершает процесс создания водяного теплого пола заливка стяжки, для которой используется усиленный раствор с добавлением фиброволокна.

Эффективность этого способа довольно высокая. Если задаваться вопросом, чем лучше утеплить пол, то более эффективного способа не придумаешь. Недостаток у него один – если в доме деревянные полы, то он окажется непригодным. Если все же вы остановите выбор на таком способе утепления пола, то деревянный настил придется демонтировать.

как сделать теплый пол в частном доме

Как сделать теплый пол в частном доме

Как утеплить деревянный пол в своем доме

Дерево само по себе является теплым материалом, и в утеплении такого пола нужды практически нет. Утеплять можно только с целью усиления его эффективности. Ответ на вопрос, как утеплить деревянный пол, имеет и обратную сторону медали – закладывая под деревянный настил утеплитель, вы лишаете подполье нормальной вентиляции, что, несомненно, ведет к скорейшему разрушению древесины. По этой причине огромное значение отводится процессу гидроизоляции – без нее не обойтись, и чем тщательнее вы ее выполните, тем дольше прослужит ваш деревянный пол.

как утеплить деревянный пол своими руками фото

Как утеплить деревянный пол своими руками фото

В целом, чтобы утеплить пол в деревянном доме, многого не потребуется – все, что для этого необходимо, так это на стадии сооружения деревянного настила заложить между лагами минеральный утеплитель. Пенопласт укладывать не стоит, так как он паронепроницаемый и лишает подполье вентиляции. Кстати, в данной ситуации стоит задуматься над организацией качественного проветривания подполья. При утеплении организовать его можно только одним способом – не набивать пространство под настилом полностью. Между доской и утеплителем лучше оставить простое пространство в размере до 5см.

В принципе, утепление пола в частном доме – не такая уж и проблема. Если с самого начала строительство ведется с соблюдением всех норм и правил, то этот вопрос вообще подниматься не должен. Грамотные строители все предусматривают заранее, и переделывать после них ничего не приходится.

Автор статьи Александр Куликов

stroisovety.org

Как сделать теплый пол в частном доме

Теплый пол в частном доме



Для частного дома отопление теплыми полами отличное решение. Оно позволит создать прекрасный микроклимат в помещении в самые суровые зимы. При правильной его организации теплый пол можно использовать как основной источник тепла. Чтобы этого достичь следует знать, как сделать теплый пол в частном доме. В этой статье вы узнаете о возможностях реализации напольного отопления в доме своими руками.

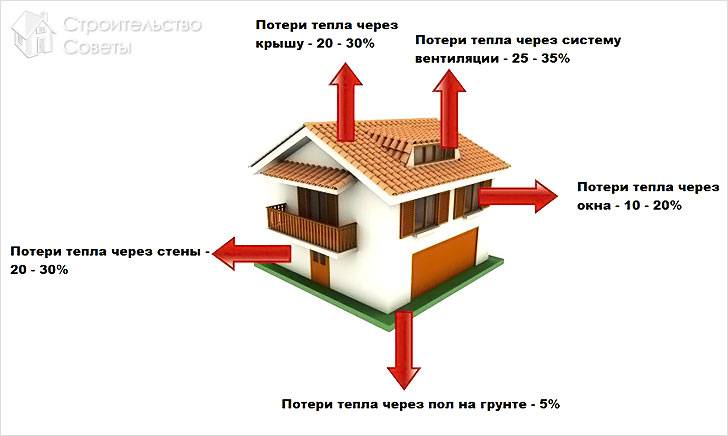

Объем тепловых потерь

 Объем тепловых потерь

Прежде чем обустраивать напольное отопление важно произвести все необходимее расчеты. Например, следует определить, какие тепловые потери имеет ваш дом. Как это сделать? При подсчете тепловых потерь необходимо учитывать такие параметры:

  • Толщина и материал стен.
  • Толщина и из чего сделан фундамент и крыша.
  • Толщина и вид используемого утеплителя в конструкции дома.
  • Общая площадь дверей и окон, а также уровень их утепления.
  • Толщина и материал перекрытия.
  • Особенности климата вашей местности и прочее.

Если вы решите создавать проект теплого пола в специализированной проектной организации, то все эти и другие данные вам следует заблаговременно подготовить. Однако произвести такие расчеты можно самостоятельно, но погрешность при этом будет большей. Например, существует два метода:

  1. По объему.
  2. По площади.

Лучшим вариантом проведения расчетов считается – по объему помещения.

Объем поступающего тепла

 Объем поступающего тепла

При расчете теплого пола для частного дома важно определить объем получаемой от него тепловой энергии. Как показывает практика теплые полы выдают 60-80 Вт/м2. На самом деле это немаленький показатель, как может показаться на первый взгляд. Если его умножить на площадь комнаты, то в результате получится высокий показатель тепловой энергии.

Здесь важно не ошибиться. Мы будем обсуждать вопрос о нагреваемой площади, а не общей. Например, обогревать пол под шкафом или другими крупногабаритными предметами не имеет смысла. Поэтому расчет делается избирательно.

Отапливаемая площадь это зона, где прокладывается труба и греющий контур. Чтобы определить эту площадь следует отнять площадь всех установленных на полу предметов. Только после этого можно приступать к точным расчетам теплого пола. Для этого полученную площадь умножаете на 60 или 80 Вт/м2. Если в качестве напольного покрытия будет использоваться керамическая плитка, то умножаете на 80, а для других покрытий на 60.

Теплый пол как основное отопление – возможно ли это?

 Теплый пол как основное отопление

Как же определить, можно ли теплые полы использовать как основной источник тепла. Для этого вам необходимо сравнить полученные результаты по теплопотерям и получению тепловой энергии. При условии, что теплый пол предоставляет больше тепловой энергии, чем имеются ее потери, то они могут быть как основная система отопления частного дома.

А как быть, если тепла от пола и так не будет хватать? Тогда можно сделать комбинированную систему отопления, установив радиаторы. Также можно установить инфракрасные обогреватели на стену или потолок. Существует немало вариантов, как организовать дополнительное отопление в доме.

Если у вас будет комбинированная система отопления, то теплые полы могут отапливать только часть комнаты, а дополнительно устанавливаются радиаторы или другой источник тепла.

Так, вывод очевиден, если вы проживаете в средней полосе, а не на севере, то теплый пол может служить в качестве основного отопления.

Правила установки и виды обогрева

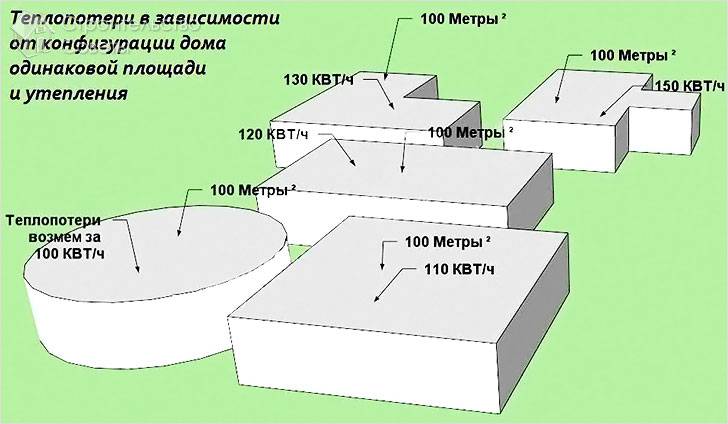

Теплопотери

Сегодня существует несколько технологий, которые можно применять при обустройстве напольного отопления:

Но независимо от выбранного метода обогрева, существуют общие требования и правила, касающиеся укладки отопительного контура. Так, необходимо создать черновую стяжку, которая должна быть ровной. Далее, укладывается гидроизоляция, теплоизоляция и другие компоненты отопительного пирога.

Узнать подробней об устройстве теплого пола, вы сможете из статьи «Устройство теплого пола».

Далее, предлагаем вашему вниманию подробное описание схемы монтажа теплого пола в частном доме, на основе водяного и электрического нагревательного контура.

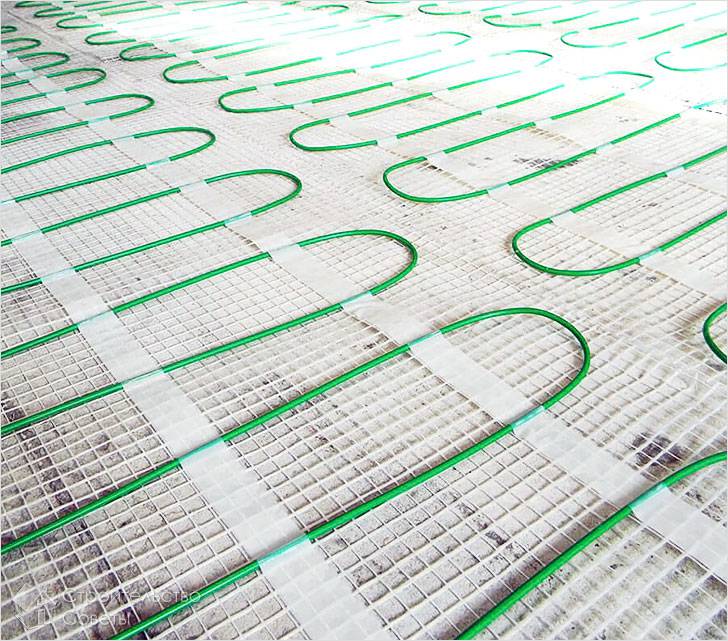

Монтаж электрического кабеля

 Монтаж электрического кабеля

Перед началом монтажа кабельного теплого пола в обязательном порядке сделайте проект. Это позволит вам осуществить точный расчет необходимого материала, а также определить зоны, которые не будут отапливаться. Также укажите в проекте месторасположение температурного датчика и место подключения к электрической сети. Этот проект вам понадобится при ремонтных работах, поэтому сохраните его.

Чтобы определить точное расстояние между греющими кабелями, можно использовать такую формулу: L1=P×100/L2

· L1 – необходимое расстояние в см.

· P – общая свободная площадь в м2.

· L – длина кабеля в м.

Чтобы предотвратить тепловые потери, греющий кабель рекомендуется крепить на теплоотражающий материал. Также позаботьтесь о том, чтобы места соединения силового кабеля и нагревательного не сгибались. Что касается месторасположения температурного датчика, то он должен находиться от стены на расстояние до 50-100 см.

Первым делом осуществляете укладку теплоизоляции и отражающей пленки, а после приступаете к монтажу кабеля. Благодаря специальному креплению, кабель фиксируется каждые 30 мм. Между собой линия не должна пересекаться. К границам мебели и другим стационарным предметам должно быть не менее 400 мм.

На высоте от пола 1,2 м устанавливаете терморегулятор, который будет контролировать уровень температуры в помещении.

Заливка кабельного обогрева

Когда кабель полностью смонтирован, его остается залить стяжкой. При изготовлении цементно-песчаного раствора не добавляйте в состав крупные фракции камушков. Стяжка теплого пола должна иметь не меньше 50 мм. При заливке стяжки убедитесь в том, что внутри ее не осталось воздуха, иначе это может привести к выходу из строя греющего контура. Включать нагревательный кабель в процессе сушки стяжки запрещается. Она должна высохнуть в максимально естественных условиях. На это может потребоваться около одного месяца.

Также существует технология по укладке нагревательных матов. Их монтаж происходит намного быстрей, так как кабель уже закреплен на специальной монтажной сетке с необходимым шагом. Принцип их монтажа практически ничем не отличается от вышеописанной технологии. Единственное что необходимо, так это измерить рабочее сопротивление. Оно должно соответствовать указанным показателям в инструкции к изделию.

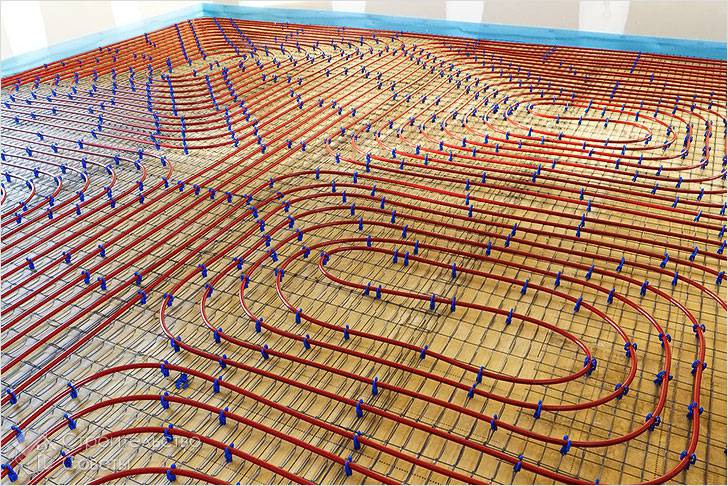

Особенности создания водяного обогрева

 Особенности создания водяного обогрева

Что касается экономичности, то водяной теплый пол не имеет себе равных в вопросе экономичности. Однако его намного сложней установить, плюс к этому себестоимость такого пола очень высокая. Однако, в сравнении с радиаторной системой, вы будете платить на 20% меньше за использование энергоносителя. Так, для создания водяного обогрева вам потребуется:

  • Отопительный котел.
  • Трубы.
  • Теплоноситель.
  • Циркуляционный насос.
  • Смесительный узел.
  • Коллектор.

Это что касается оборудования. Помимо этого, вам необходимо будет приобрести теплоизоляцию, залить стяжку и постелить напольное покрытие. Поэтому в результате у вас будут приличные расходы.

В большинстве случаев водяные трубы укладывают в стяжку пола. В раствор добавляется пластификатор, что увеличивает технические характеристики готовой стяжки, а также ускоряет процесс ее высыхания. В такой системе отопительный «пирог» является прекрасным аккумулятором тепловой энергии. Он может продолжительное время поддерживать необходимую температуру в помещении. Даже после отключения отопления, в помещении какой-то период будет тепло.

Теплый пол на деревянный пол

Если ваш частный дом построен из дерева, то стяжка здесь не подойдет. Она будет оказывать сильное влияние на перекрытие. По этой причине практикуется использование настильной системы, которая изготавливается из дерева или из полистирола. Она имеет небольшой вес, а в установке очень проста.

Если вы выбрали водяной теплый пол, то помните о том, что его можно заложить в пол при строительстве здания.

Итак, какой лучше использовать обогрев для частного дома? Если у вас ограниченный бюджет, то можно установить электрический обогрев, но в обслуживании он будет обходиться очень дорого. С другой стороны, водяной обогрев требует больших финансовых вливаний на стадии его монтажа. Однако в процессе его эксплуатации он достаточно экономный. Существует немало рабочих схем, которые можно использовать при обустройстве напольного обогрева. Оставляйте свои комментарии, если вы уже реализовали напольное отопление в своем доме.

Видео

В предоставленном видеоматериале, подробнее рассказывается о создании теплого пола в частном доме:
