С помощью данного материала, хочу помочь новичкам и старожилам, разобраться и понять особенности цветовой маркировки проводов и кабелей согласно нормативам Республики Беларусь и не только. Недавно мне довелось подключать квартирный щит, к которому приходило около 30 кабелей, с различной цветовой маркировкой жил. Прикол заключался в том, что маркировка настолько разная, что каждый электрик (а на объекте работало две бригады) трактовал цветовую маркировку по- своему. Естественно не обошлось без косяков, и за один день (как обычно) подключить щит мне не удалось, так как моё мнение по цвету жил не совпало с мнением других электриков. Мне пришлось еще один день потратить, чтобы прозвонить все линии для правильного подключения в щите. Рассказываю подробности… К щиту были протянуты одни из самых популярных кабелей в Минске (на момент 2013-2015 год) производителя «АВТОПРОВОД», сделанный по ГОСТу. В трех жильном кабеле ВВГ-П 3x1,5 и ВВГ-П 3x2,5 расцветка жил следующая: Далее были кабели (Белтелекабель) с жилами: были и более приятные, "правильные" кабели по расцветке жил (почему правильные узнаете чуть позже): Прежде чем начинать разбираться в расцветке проводов, хочу отметить ошибки электриков, на которых я получил хороший опыт. Ошибка 1. При выполнении электромонтажных работ использовались кабеля разных производителей с различными расцветками жил. При этом в различных жилах кабелей один цвет мог трактоваться по-разному. Например, в одном кабеле ноль черный, в другом кабеле черным цветом оказалась земля*. Ошибка 2. При таких разных по цвету проводах, не были обозначены (с помощью изоленты или термоусадочных трубок) заземляющие и нейтральные жилы. Простыми словами можно было просто куском синей изоленты обмотать вокруг жилы, которую взяли за ноль, а заземляющую жилу отметить зелено-желтой изолентой. Ошибка 3. Еще одна ошибка не относится к маркировке, но почему-то ее часто совершают большинство электромонтажников. Речь о запасе кабеля для подключения щитов. В данном случае подключить красиво довольно сложно, так как некоторых кабелей едва хватает для подключения. Это при том, что подключение осуществлялась с помощью клемм на DIN-рейку. Никогда не экономьте кабель, при подключении электрических щитов! Если вы не знаете, на какой высоте будет установлен щит, оставляйте запас кабеля до пола (как делаю я). Лишний кабель всегда можно использовать как перемычки для подключения розеток. *Термины: НОЛЬ (N) - рабочий нейтральный проводник, ЗЕМЛЯ (PE) – защитный проводник Выводы которые я сделал при подключении щита, очень простые: Как-то незаметно меньше стал использовать кабель "АВТОПРОВОД", а все больше "КОБРИНАГРОМАШ". С расцветкой у последнего, полный порядок. А теперь давайте разбираться с цветами в электропроводке. Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей. В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться. В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты: Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте: Обращаю Ваше внимание на четыре момента в этом стандарте: Не будем делать еще выводы, и продолжим изучать ТКП 339-2011: Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE. Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом. А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт: Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31: Выводы на данный момент просты: 1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ). 2. По расцветке жил проводов: ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE - всегда ЖЁЛТО-ЗЕЛЁНЫЙ НОЛЬ (нейтральный проводник) N - всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ) ФАЗА (фазный проводник) L - может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) . Всё! Больше путать Вас не буду. Что указано выше это основа. А теперь бонус. Что нас ждет впереди? Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009. Особенность данного стандарта в расцветке фаз: L1 - коричневый, L2 - черный, L3 - серый. Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку: Я тоже потихоньку перехожу на европейский стандарт при сборке электрических щитов. Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом. Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный). Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил: Правило 1. Всегда использовать приоритетные цвета для проводов: Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником. Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой). Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя! Несколько примеров по правильному определению цветов в электропроводке на фото ниже: Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ. Сегодня все провода, используемые для прокладывания электрических сетей и подключения электрооборудования, окрашены в специальные цвета. Благодаря этому значительно упрощается обслуживание и замена проводов, а также выявление причин неполадок и поломок. На первой же картинке ниже, мы представили самые популярные цветовые маркировки проводов. Эти цветовые решения могут не решить всех задач, по этому обязательно прочитайте всю статью целиком. Цветовая маркировка проводов Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.Что такое цветовая маркировка шин и проводов и зачем она нужна. Цветовая маркировка проводов
Цветовая маркировка проводов и кабелей. Стандарт для Республики Беларусь
Цветовая маркировка проводов и кабелей в Республике Беларусь
Цветовая маркировка проводов в будущем.
Как правильно идентифицировать цветовую маркировку?
Цветовая маркировка проводов трехфазной сети
Цвета проводов в электрике
Зачем нужна цветовая маркировка
Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.
Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.
Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.
Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.
На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.
Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.
Цвета проводов в трехфазной сети переменного тока
В трехфазных электросетях при подключении трансформаторного оборудования, подстанций и аналогичных электроустановок фазные шины окрашивают в определенный цвет согласно следующему правилу:
- фаза A – желтый;
- фаза B – зеленый;
- фаза C – красный.
В сетях постоянного тока
Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:
- В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
- Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
- Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.
Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».
Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.
Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.
Цветовая маркировка фазы, нуля и земли
Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.
Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.
Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.
Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.
Защитный и рабочий нулевой проводник
Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.
PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.
У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.
- ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
- земля (нулевой заземляющий) (PE) – желто-зеленый;
- совмещенный провод (PEN) – желто-зеленый с синими метками по концам.
Фазные провода
В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.
Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.
Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.
Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

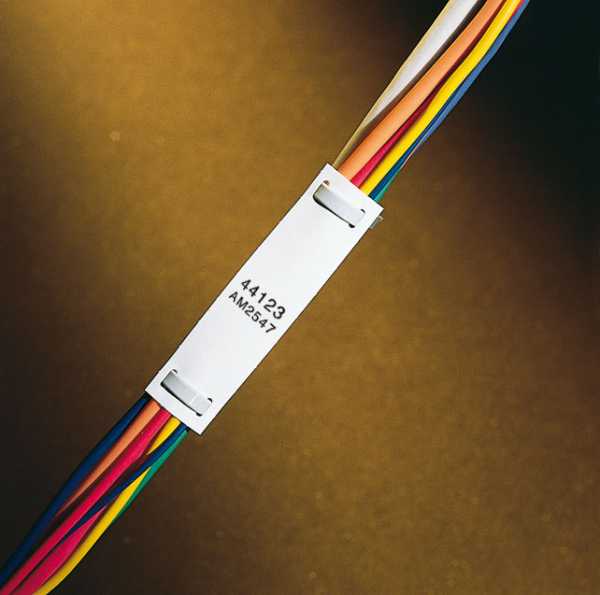

Нанесение маркировки на проложенный кабель
Электрикам нередко приходится сталкиваться с ситуацией, когда необходимо провести ремонт электрического щитка или сети, а оборудование соединено так, что не понятно, где расположены фаза и ноль, а где – земля. Это происходит, когда монтаж системы производится человеком неопытным, без специальных знаний, у которого не только маркировка, но и расположение кабелей внутри щита выполнено неверно.
Еще одной причиной возникновения таких проблем является устаревшая и неактуальная квалификация электриков. Работа выполняется правильно, но в соответствии со старыми нормативами, поэтому для специалиста, пришедшего «на замену», возникает необходимость «пробивать» с помощью инструмента, где расположен ноль, а где фаза.
Спорить о том, кто виноват, и стоит ли кому-либо заниматься самостоятельным ремонтом, не имеет смысла, лучше определиться с тем, как нанести правильную и понятную маркировку.
Итак, действующими стандартами установлено, что цветовая маркировка на электрических проводниках не обязательно может быть размещена на всем их протяжении. Разрешается обозначить её лишь в местах соединения и подключения контактов. Поэтому, при необходимости разметки кабелей без обозначений, следует купить набор термоусадочных трубок или изоляционной ленты. Количество цветов зависит от конкретной схемы, но желательно приобрести стандартную «палитру»: ноль – синий, земля – желтый, а на фазы — красный, черный и зеленый. В однофазной сети, естественно, фаза обозначается одним цветом, чаще всего – красным.

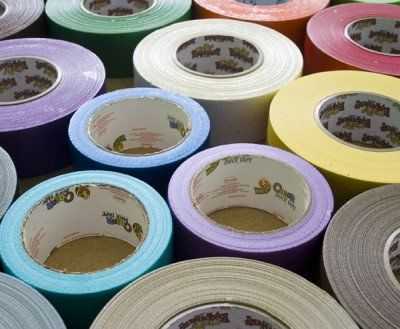

Использование цветной изоленты или термоусадочных кембриков подойдет и для ситуаций, когда имеющийся провод не соответствует требованиям ПЭУ. К примеру, при необходимости подключения четырехжильного кабеля в трехфазную сеть с проводами белого, красного, синего и желто-зеленого цвета. Данные провода можно подключить в любом порядке, но обязательно поставить кембрики или намотки из изоленты с «правильными» цветами в местах подключения.
Кроме того, следует помнить об описанных выше проблематичных ситуациях во время монтажа нового узла, или подключения оборудования. Отсутствие четких и понятных обозначений может значительно усложнить дальнейшее обслуживание схемы даже человеку, производившему её установку.
Если вы обнаружили, что в вашем распределительном щите или сети используются обозначения проводов, не соответствующие текущим требованиями, не стоит торопиться заменять их. До проведения ремонта или демонтажа на проводку распространяются нормативы, которые действовали на момент её прокладки. Кроме того, если сеть правильно функционирует, замена не требуется. А при вводе в эксплуатацию новой (или переделанной старой) электрической сети придется учитывать и соблюдать все современные требования и правила.
Поделиться с друзьями:
Цветовая маркировка проводов в сетях 220 и 380В
В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.
Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.
Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.
Однофазная двухпроводная сеть 220В
Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

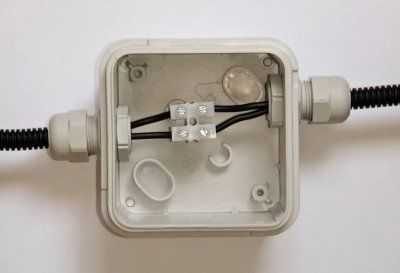

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.
Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.
Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.
В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.
Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.
В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.
Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.
При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.
В домашних условиях можно маркировать жилы проводов и другими цветами.
Цветовая маркировка в однофазной трёхпроводной сети 220В
Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.
Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

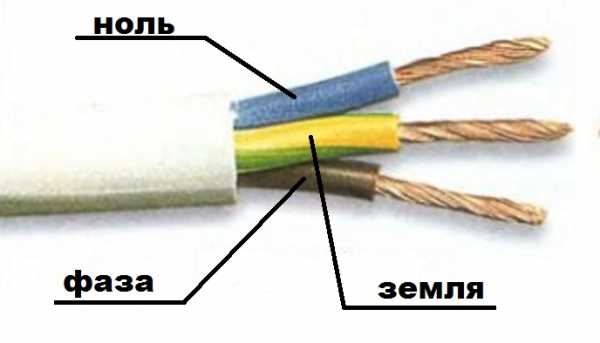

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.
Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.
Цветовые обозначения проводов в трёхфазной сети 380В
Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.
И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.
Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.
Сеть постоянного тока
В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.
По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

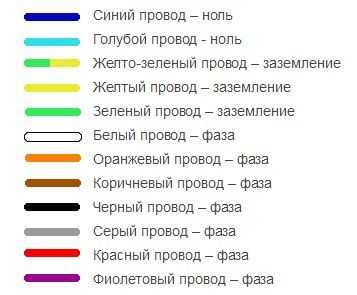

Цветовая маркировка проводов
Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.
Как окрашиваются провода фазы
При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.
Расцветка фазных проводов
Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.
На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.
Цвет провода заземления
По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.
Такого цвета могут быть заземление
В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.
Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.
Какого цвета нулевой провод
Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.
Какого цвета нулевой провод? Синий или голубой
Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».
Как проверить правильность маркировки и расключения
Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.
Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.
Определение фазного провода при помощи индикаторной отвертки
На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.
Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.
Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».
И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.
Источники: http://tokidet.ru/provodka/provoda-i-kabeli/cveta-v-elektrike.html, http://aquagroup.ru/articles/cvetovaya-markirovka-provodov-v-setyah-220-i-380v.html, http://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
electricremont.ru
Цветовая маркировка электрических проводов
Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.
Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту – ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.
Цветовая маркировка электрических проводов
Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.
Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.
Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.
Заземление (земля)
Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.
Заземляющий проводник
Ноль (нейтраль)
Проводник «ноля» маркируется синим цветом. В РЩ всегда подключается к нулевой шине, обозначаемой латинской литерой N. К этой клемме подключаются все проводники синей расцветки. Нулевая шина присоединена к электрическому вводу через прибор учета (электросчетчик) или напрямую, без дополнительного применения автоматического выключателя. В распределительной коробке, все проводники (кроме проводника от выключателя) синей расцветки (нейтрали) соединяются вместе и не принимают участия в коммутировании напряжения. К трехполюсным розеткам проводники синей расцветки присоединяются к контактам, обозначенных латинской литерой N, маркируемой на задней стороне розетки.
Проводник «ноля»
Фаза
Для обозначения «фазного» провода обычно применяются коричневый, черный, красны или даже белый цвета. В домовом распределительном щитке, фазный проводник, идущий к потребителю нагрузки, присоединяется к нижнему контакту УЗО или автоматического выключателя. В выключателях осветительных приборов выполняется коммутирование фазного проводника, при включении контакты замыкаются и напряжение поступает потребителю. В фазовых розетках провод черного цвета необходимо подсоединить к контакту, маркируемому латинской литерой L.
С сожалением стоит отметить тот факт, что и в настоящее время многие электрики, при проведении монтажа проводки руководствуются старыми нормативами. После этого иным электрикам, при проведении сервисных или ремонтных работ, приходится выискивать «фазу» и «ноль» с помощью пробников.
Обозначения фазного провода
При отсутствии возможности покупки проводников необходимых расцветок, можно применять кабели разнообразных расцветок. Важно то, чтобы на концах жил они были правильно обозначены с использованием термоусадочной трубки или цветной изоляционной ленты.
Посмотрите видео о разновидностях проводов и кабелей:
Вас могут заинтересовать:
prokommunikacii.ru
Цветовая маркировка шин и проводов и ее назначение
В наше время монтаж электропроводки проводится проводами с различным цветом изоляции. И дело здесь не в каких-то модных тенденциях или красоте самого изделия, а в безопасности и удобстве эксплуатации данной электропроводки.
Ведь цветная изоляция может выполнять две функции одновременно – защиту от удара электрическим током или защиту от короткого замыкания путем наложения на проводник изоляционного материала, и с помощью цвета этого самого изоляционного материала помогает электрику определить назначения данного проводника.
Для избегания путаницы все цветовые расцветки были сведены к единому стандарту, описанному в ПУЭ.
Цветовая маркировка может быть выполнена как по всей длине проводника, так и в точках соединения проводников или на их концах. Для этого могут применять цветную изоленту или термоусадочные трубки (кембрики).
В данной статье мы рассмотрим цветную маркировку в однофазных и трехфазных цепях, а также в цепях постоянного тока.
Цвета проводов в однофазной сети
Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.
Цвета фазных проводов
Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).
Нулевой рабочий проводник или нейтраль
Нейтраль или нулевой рабочий проводник (N) принято выполнять проводом с голубым цветом изоляции.
Нулевой защитный проводник и нулевой совмещенный проводник
Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.
Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

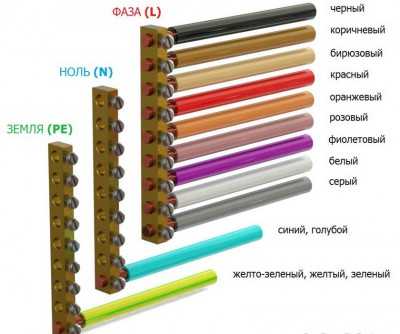

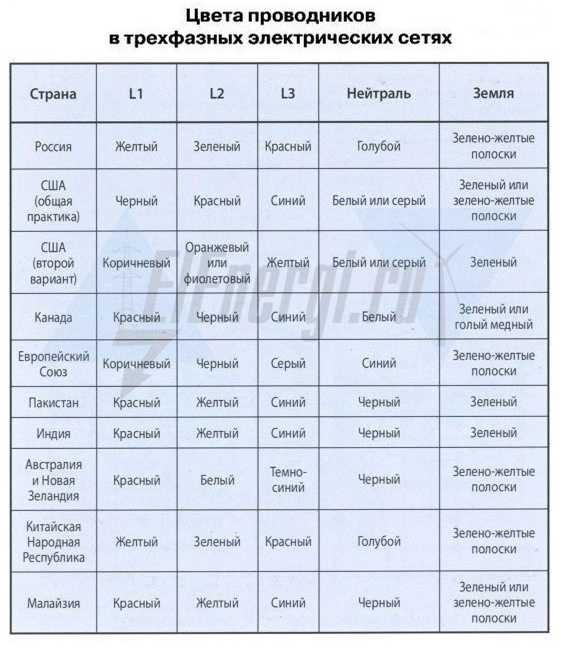

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:
Цвета проводов и шин в сети переменного тока при трехфазном подключении
Для соблюдения правильного чередования фаз при подключении трехфазных потребителей электрической энергии тоже применяют цветную маркировку шин и кабелей. Это значительно облегчает жизнь монтажникам и ремонтникам, так как по цвету кабеля или шины можно определить фазу, которая подключена или будет подключена к этому кабелю или шине. В отличии от однофазных потребителей, где фазный провод может быть выполнен кабелями с разными цветами изоляции (перечень выше), для трехфазных потребителей цвета, которыми могут обозначать фазы строго регламентированы ПУЭ.
При трехфазном подключении фаза А должна обозначатся желтым цветом, фаза В – зеленым, фаза С – красным. Нулевой рабочий, защитный и совмещенный проводники имеют такой же окрас, как и при однофазном подключении.
Допустимо выполнение цветовых обозначений кабелей и шин не по всей их длине, а только в местах присоединения кабелей или шин, как это показано на рисунке выше.
Также цветовые коды могут соответствовать международному стандарту IEC 60446 или же могут применять кодировку принятую внутри страны соответствующими регламентирующими документами. Например, в США и Канаде для заземленных и незаземленных систем используют различные цветовые коды. Ниже приведена таблица, в которой показаны для сравнения цветовые кодировки кабелей и шин различных стран:

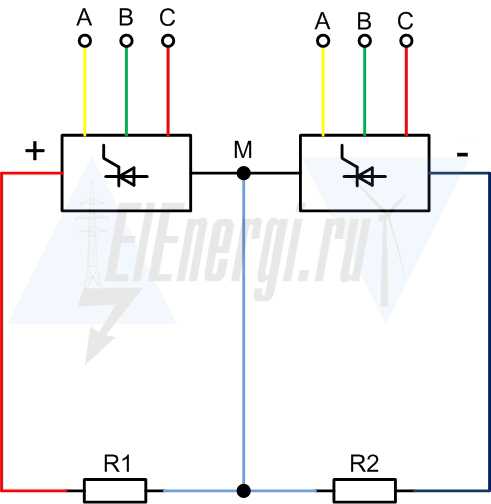

Цвета проводов и шин в цепях постоянного тока
В цепях постоянного тока обычно используется только две шины, а именно плюс и минус. Но иногда цепи постоянного тока бывают со средним проводником. Согласно ПУЭ шины и провода подлежат следующей маркировке в цепях постоянного тока: положительная шина (+) – красная, отрицательная (-) – синяя, нулевая рабочая М (при ее наличии) – голубая.
Изменения в цветовую маркировку шин и проводов
В Российской Федерации ГОСТ Р 50462-92, который регулировал идентификацию проводников в электрических сетях по цифровым и цветовым обозначениям с 01.01.2011 был заменен на ГОСТ Р 50462-2009, который имеет довольно существенные отличия от ГОСТ Р 50462-92 и имеет некоторые противоречия с ПУЭ 7. Ниже приведена таблица, в которой приведены рекомендации к цветной маркировке шин и кабелей согласно ГОСТ Р 50462-92:
elenergi.ru
Цветовая маркировка проводов и кабелей: обозначения
В электротехнике постоянно приходится иметь дело с электрическими проводами различного назначения. Кроме того, что на внешней оплетке наносятся буквенно-цифровые значения для отображения характеристик, также используется цветовая маркировка проводов. В данной статье будут описаны цветовые обозначения каждого типа жил, для чего это необходимо и как используется.
Для чего это нужно
Схема цветового обозначения кабелей
Прежде всего, цветовая маркировка проводов необходима для того, чтобы различать назначение всех жил в основе силового кабеля. Когда развитие электротехники стало позволять использовать более сложные конструкции для проведения электричества, вместе с однопроволочными проводами стали изготавливать силовые кабеля с большим количеством жил в основе. Также появились новые возможности и цели применения проводников.
Работа с электротехникой требует повышенной безопасности. Даже специалисты в этой сфере часто допускают ошибки, которые могут привести к серьезным последствиям (возгорание электрической линии, короткое замыкание и другие). Поэтому очень важно уделять внимание каждой детали, которая имеет отношение к проводке и электрическому оборудованию.
Так как почти все жилы в конструкции шнуров находятся в изоляции, то было принято применять различный окрас для точного определения назначения проводника. Специалисты, работающие с электротехникой, обязательно должны уметь отличать фазу от нулевого проводника или заземляющей жилы. При монтаже электрической сети всегда возникает необходимость делать соединение жил к соответствующим клеммам или при обычном их скреплении в одну линии. Если в данной ситуации допустить ошибку, перепутав фазу с нулем, при поступлении в сеть электроэнергии произойдет короткое замыкание.
Цветовая маркировка позволяет различать радиочастотные каналы, которые нужны для передачи радио- и видеосигналов, силовые (электросеть), контрольные, сетевые провода (подключающиеся к блоку питания компьютера), кабеля для связи и управления. Исключая путаницу в назначении определенной жилы, облегчаются монтажные работы.
Последствия отказа
На сегодняшний день все мировые заводы по производству электротехники, оборудования и материала для монтажа электрических линий изготавливают свою продукцию строго по стандартам. Для стран СНГ характерно применять нормы ГОСТ. Также это относится и к цветовой маркировке силовых кабелей и других проводов. Следовать данным общепринятым нормам было решено в прошлом столетии, так как продукция определенного государства может распространяться по всему миру. С таким решением была исключена проблема, которая возникала при идентификации определенного провода и его назначения.
Если заводы откажутся производить продукцию в соответствии с мировыми стандартами, нарушая цветовую маркировку, это напрямую отразится на конечном покупателе. Нарушение правил при маркировке и стандартов производства повлечет за собой потерю сегмента сбыта на мировом рынке. Следует отметить, что производство во многих государствах электротехники и различие стандартов на тот момент, повлияло на то, что каждый тип жилы может быть окрашен в несколько цветов. Но ни одна цветовая маркировка не будет похожей.

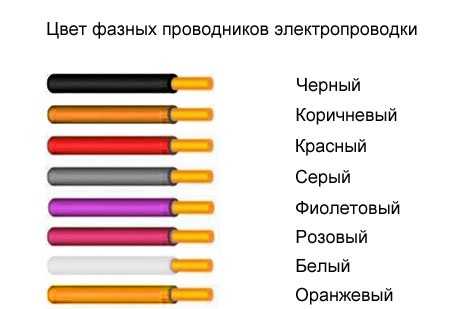

Цвет фазных проводников электропроводки
При отказе от стандартов цветовой маркировки возникнет множество проблем, связанных с техникой безопасности, пробитии проводки, когда она окажется под напряжением, с подключением защитного оборудования. Как оказалось, сейчас такая мелочь как смена цветовой маркировки, повлечет за собой серьезные последствия, как для производителя, так и конечного потребителя.
Видео “Маркировка при монтаже”
Как используется в 1-но и 3-х фазных сетях
При подключении переменного тока к однофазной сети маркировка достаточно проста. Фаза имеет красный цвет, нулевой проводник – синий. Если в этой сети есть заземление, то оно желто-зеленого цвета.
Для трехфазной сети используются цвета характерных для обозначения отдельных жил. Но в данном случае каждая фаза имеет свой цвет – красный, зеленый и желтый. А нулевой проводник окрашен в серый цвет. Эту особенность нужно знать обязательно, если работаете с такой сетью.
Требования к маркировке
В соответствии со стандартами приведем общие требования к цветовой маркировке проводов. Фазная жила. Данный контакт зачастую находится под напряжением переменного тока, если производится подключение к электрической линии. Для фазы допустимо окрашивание внешней изоляции в несколько цветов – черный, коричневый, серый, белый, оранжевый. Чаще всего используется красный и его яркие оттенки, а реже встречается фиолетовый, розовый и бирюзовый. Несмотря на нестандартный цвет, такой окрас также применяется. На электросхеме обозначается латинской буквой «L».
Зачастую цвета зависят от назначения и типа провода, иногда от производителя и государства. Нулевая жила. Такой тип контакта в рабочем режиме не несет никакого заряда. Он не находится под напряжением, и является особым проводником силового кабеля. На электросхемах можно увидеть латинскую букву «N». Имеет синюю и голубую цветовую маркировку.
Заземление. Заземляющий контакт находится в кабелях с минимум тремя жилами в основе. Одной из них и есть заземляющий проводник. Его изоляция должна окрашиваться в желтый или зеленый цвет. Также часто встречается одновременное использование этих цветов – зелено-желтый окрас вдоль всего шнура. На электросхеме – «PE».
В сети с постоянным током красный цвет обозначает положительный полюс (плюс), а синий – отрицательный (минус). Если же сеть постоянного тока проложена с использованием только двух проводов. Здесь нет фазных или нулевых проводников – только положительная и отрицательная шина. Если проводка старого образца и нет возможности по внешним признакам определить фазу и ноль, то можно использовать специальный пробник или мультиметр.
Отдельного внимания требует маркировка в блоке питания компьютера. На данный момент старые блоки питания часто выбрасывают на свалку, но их можно использовать для подключения некоторых приборов. На выходе блока питания компьютера напряжение безопасно для человека, но на входе – 110 и 220 вольт. Блок питания формирует постоянные питающие напряжения, их значения различаются. Для каждого значения напряжения блока питания соответствует цвет провода.
Черный (-5В), синий (-12В), желтый (+12В), красный (+5В), оранжевый (+3,3В). Зеленый используется для включения. Также в блоке питания можно найти серый контакт (Power-ok) и фиолетовый – 5VSB (дежурное питание). Каждый контакт в блоке питания необходим для подключения и подачи напряжения к соответствующей детали (видеокарта, материнская плата). На самом блоке питании можно найти наклейку со значением максимального тока, на который он рассчитан.
Видео “Клипы для маркировки”
Порой заглядывая в электрощит можно ужаснуться. Куча кабелей и не понятно, что и для чего здесь находится. Маркировка проводов при помощи клипс поможет решить данную проблему.
otoke.ru
Маркировка проводов и кабелей согласно норм ПУЭ
Правильная маркировка проводов
Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.
Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.
Цветовая маркировка проводов
Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
Обозначение фазных проводов
Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.
- Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
- Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Обозначение нулевых и защитных проводников
- Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
- Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
- Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
- Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
На фото представлен знак заземления
- Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
- А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.
Маркировка в сети постоянного тока
Не нормированные варианта обозначения проводов
Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.
И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.
- Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
- На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.
Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.
- Маркировка проводов в щитах может содержать символ «0». Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.
Пример нестандартного обозначения на схемах
- Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше. Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
- Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.
Вывод
Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.
elektrik-a.su
Цветовая маркировка проводов и жил кабелей
Использование в электротехнике цветовой маркировки проводов значительно сокращает время монтажа и ремонта электроустановок. Выбор цвета электрических проводов и кабелей при монтаже электроустановок предусматривается правилами ПУЭ как общего стандарта.

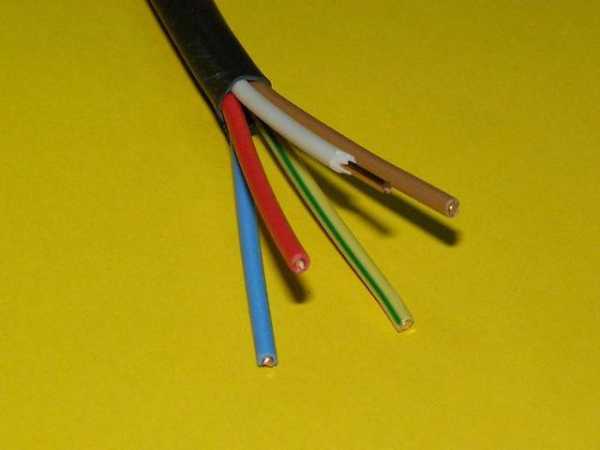

Цветовая маркировка шин и проводов. Каждый цвет несет свое назначение
Каждый цвет несет свое назначение. По общему стандарту пользоваться цветной маркировкой проводов и кабелей можно по всей их длине, также разрешается цветная маркировка на концах электрических проводов и жил кабелей в местах соединений. Частичная маркировка жил осуществляется разноцветной изоляционной лентой или цветной термоусадочной трубкой.
Используемые цвета проводов в электрике для переменного тока
На подстанциях, высоковольтный ввод силового трансформатора и его выход трехфазной сети имеет следующую цветовую маркировку:— шины и провода отдельной фазы “A”красятся желтым цветом;— фаза “В” маркируется зеленым цветом;— красным обозначаются шины подстанций и силовые провода фазы “С”;— нулевые шины и провода N имеет синий цвет;— защитное заземление PE имеет желто-зеленую окраску изоляции.
В случае, когда шина заземления уложена открыто, тогда можно окрашивать ее черным цветом. Для обозначения фазы A, B, C в кабелях допускается использовать белый, черный, красный цвет изоляции соответственно. Для рабочего нуля используют синий цвет, а для защитного заземления PE желто-зеленый окрас изоляции.
Цветовая маркировка в сетях переменного тока
Цвета проводов переменных однофазных сетей согласно стандарту
В окраске рабочей нейтрали N используют голубой цвет. Используемое защитное заземление PE имеет также желто-зеленую окраску.
Цвета проводов переменных однофазных сетей
Для фазы разрешается применение коричневого или черного окраса изоляции, также возможно использование и других цветов — это красный, оранжевый, розовый цвет, а также фиолетовый и серый. Если имеет место совмещение нейтрали N с защитным заземлением PE, то разрешается использовать желто-зеленую изоляцию и голубых меток установленных на концы жил кабеля.
Цветовая маркировка проводников сети постоянного тока
Напряжение сети постоянного тока широко применяется в промышленности, транспорте, строительстве. Для монтажа цветовая маркировка проводников сети постоянного тока используется тоже. Для такого случая используется два провода, провода для положительного потенциала +U и отрицательного -U.
Цветовая маркировка проводов сети постоянного тока
Провода с положительным зарядом имеют красный цвет, синий цвет используют для отрицательного напряжения. Нередко монтаж электрических цепей проводят без соблюдения цветовой маркировки.
Для исправления такого монтажа применяют дополнительную цветную маркировку проводов и кабелей в виде заводских бирок, цветной изоленты, специальные не смывающиеся цветные маркеры. Такую маркировку проводов разрешается устанавливать на концах жил кабеля в местах соединения.
Тоже интересные статьи
electricavdome.ru
