Экран под ванну из плитки: способы, инструкция по устройству

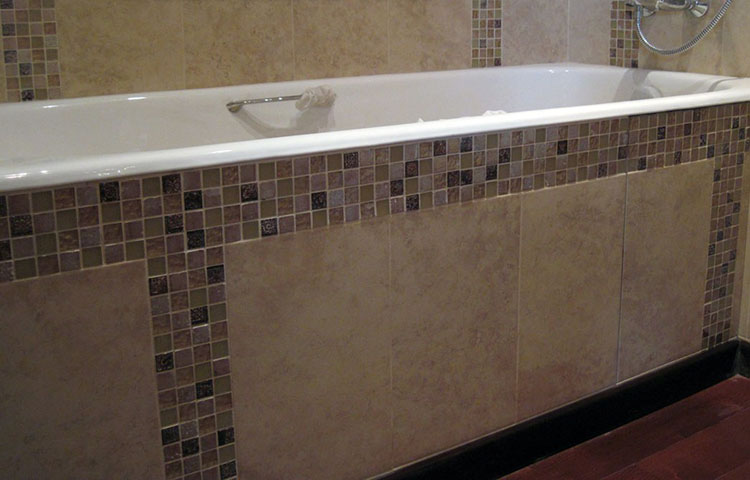

Декоративная панель под ванной придает санузлу законченный вид. Для ее оформления можно выбрать пластиковую или акриловую конструкцию. Однако стоить они будут немало, особенно если чаша имеет нестандартную форму.

Дешевле будет собственноручно сделать этот экран под ванну из плитки, наклеенной на специально подготовленный для нее каркас.

Содержание статьи:

Зачем под ванной делать экран?

Стены и пол в санузле облицованы кафелем, а сантехника установлена на своих местах и подключена к коммуникациям. Все выглядит замечательно. Единственная портящая вид проблема – это пространство под ванной от ее бортика вниз.

Чтобы интерьер помещения стал выглядеть гармонично и законченно, необходимо как-то закрыть саму купальню и подсоединенные к ней трубы.

Без экрана вид у ванны неперезентабеленый

Основная задача декоративного экрана под ванной – это закрытие от взора хозяев непрезентабельных на вид ножек и наружного бока купальни

Если сантехника для купания сделана из акрила или пластика, то в большинстве случаев снаружи она имеет вполне приличный вид. А чугунные или стальные изделия взор наоборот не радуют. Их обязательно необходимо декорировать снаружи, иначе санузел будет выглядеть не слишком опрятно.

Часто домохозяйки под ванной хранят моющие средства и иное необходимое в быту добро. Все это, как и коммуникации, желательно закрыть декоративным экраном.

Подобная ширма – это отличный способ спрятать лишнее и не слишком красивое на вид. Все эти баночки, скляночки, тряпки и трубопроводы будут за нею надежно укрыты от взгляда людей.

Если санузел облицован кафельной плиткой, то экран под ванной рекомендуется делать также из нее. Так дизайн этой комнаты можно будет оформить в едином завершенном стиле.

Главное при монтаже этого декора не забывать о необходимости иметь доступ к коммуникациям. В экране нужно будет сделать люк, через который в случае протечек удастся добраться до труб для их ремонта.

Возможные варианты декорирования

Ванны различаются по форме, материалу изготовления и функционалу. Но способы оформления пространства под ними с помощью плитки во всех случаях одинаковы. Необходимо сделать для кафеля надежную основу, а после наклеить его по всем правилам и затереть швы.

При устройстве декоративной перегородки необходимо помнить о необходимости ниши для ног, а также не забывать о люке, облегчающем доступ к канализационным трубам

Конструктивно экраны под ванной могут быть:

с раздвижными или распашными дверками;
съемными либо капитальными;
с выдвигающимися ящичками и без них;
глухими и с нишей внизу для ног.

Самый простой способ укладки плитки – под бортик ванны. При его использовании не придется тратить силы на тщательное выравнивание нового края. Достаточно будет заложить верхний ряд кафеля под борт купальни или вровень с ним по вертикали. Плюс каркас и черновую поверхность для наклейки керамики в этом случае сделать будет также проще простого.

Если для облицовки ниши под ванной решено использовать керамическую плитку, то проще всего из нее сделать глухой сплошной экран без каких-либо изысков. Однако при засорах и протечках он не позволит добраться до коммуникаций. Его необходимо будет ломать, а потом заново все декорировать. Подобное решение продуманным назвать сложно.

Глухой кафельный экран просто монтируется и выглядит изящно, но если засорится сифон ванны или под нею прорвет трубы, то декор этот придется ломать без возможности восстановить

Более практичен вариант с ревизионной дверцей или окном. При устройстве такого экрана предусматривается технологическое отверстие, закрываемое пластиковым лючком либо снимаемой панелью размером в одну плитку. Получается и презентабельно и практично.

Экраны со сдвигаемыми или распахивающимися створками из плитки сделать крайне сложно. Кафель должен быть приклеен к прочной и без перекосов основе. А в случае с открываемыми и закрываемыми дверными полотнами добиться этого невозможно. Плитка неизбежно будет отваливаться от такой поверхности.

Ванна нередко используется для купания малышей и стирки белья. Стоять при этом рядом с нею приходится вплотную. Если у пола не сделана ниша или экран не имеет книзу скоса вглубь от края чаши, то ноги ставить в этой ситуации будет некуда.

Стоя рядом придется глубже наклоняться, излишне напрягая спину. При декорировании ванны обязательно следует предусмотреть выемку для ступней.

Выбор керамики для панели под ванну

Керамическая плитка с глазурью невосприимчива к влаге и долговечна. Она проста в уходе и монтаже. Единственный ее недостаток – это хрупкость глазурованного слоя, при ударах он легко трескается. Но если не кидать в кафель тяжелых предметов, то проблема эта не столь актуальна и существенна.

Маркировка на коробке позволяет быстро сориентироваться в ассортименте плитки из керамики, для экрана в санузле достаточно будет дешевой настенной и не морозостойкой

Габариты большинства ванн скромные. Кафель для декорирования пространства под ними рекомендуется выбирать малого или среднего размера. Большие плиты придется резать, а это лишние остатки и потенциальные потери от растрескивания глазури при неаккуратном раскрое.

Также для облицовки экрана можно воспользоваться мозаикой. Однако выкладывать узор из небольших элементов долго и трудоемко. Проще выбрать готовые мозаичные модули в виде листов из стеклосетки с уже наклеенной на нее керамикой. Их нужно будет просто раскроить и закрепить на сделанной из гипсокартона или кирпича перегородке.

Формирование основы под плитку

Кафель под ванной можно наклеить на стенку, сделанную из гипсокартона, кирпича либо пазогребневых плит. Все три варианта приемлемы.

Но кирпичная кладка весить будет достаточно много, поэтому ее стоит использовать только в крайнем случае. Излишней нагрузки на пол ванной комнаты от перегородки из кирпича длиною в полтора и высотой около полуметра лучше избежать.

Способ #1: Гипсокартонные листы на каркасе

Черновое основание под плитку быстро и достаточно легко получится сделать с помощью гипсокартона. Для этого необходимо соорудить каркас из брусков или металлического профиля нужной конфигурации, а затем обшить его гипсокартонными плитами. При этом если для сборки рамы выбрана древесина, то ее необходимо пропитать антисептиками.

Главное – гипсокартон для монтажа в ванной комнате следует брать исключительно влагостойких марок (ГКЛВ) с поверхностью зеленого оттенка. Этот материал не гниет и на нем не образуется плесень. Он прочен, долговечен и не разбухнет от попавшей на него воды.

Использовать обычный ГКЛ или древесно-прессованные плиты без ламинации в санузле с его постоянной влажностью категорически не рекомендуется.

Каркас для гипсокартона можно сделать из деревянных брусков 40х40 мм, но в ванной комнате его все же лучше выполнить из более устойчивого к влаге металлического профиля

Основание под облицовку кафельной плиткой делается следующим образом:

Производится разметка по периметру ванны на стенах и полу вровень с ее бортиком.

Монтируется надежный каркас со всех сторон, предназначенных под отделку.
Каркасная конструкция выравнивается и при помощи дюбелей фиксируется к полу и стенам.
Раскраиваются гипсокартонные листы с учетом оставления просветов в сантиметр у пола и бортика ванны, которые после будут заполнены герметиком.
Гипсокартон крепится к каркасу саморезами с шагом в 10–15 см.
На месте ревизии вырезается отверстие под люк из пластика.
Швы в местах примыкания ГКЛ к стенам проклеиваются серпянкой.
Стыки по всему периметру гипсокартонной конструкции промазываются герметиком, а сама поверхность листов покрывается акриловым грунтовочным составом.

Не стоит при фиксации ГКЛ перетягивать саморезы, это может привести к разрушению листа в месте их вкручивания. И крепежи необходимо выбирать короткие, чтобы ненароком не повредить бока купальни.

Ревизионный лючок устанавливаться будет уже после наклейки плитки при окончательном оформлении экрана под ванной. Для его фиксации хватит обыкновенных жидких гвоздей.

Чтобы экран под ванной получился красивым и ровным, необходимо особое внимание уделить разметке, угловая стойка должна находиться строго под углом чаши (+)

При монтаже каркаса можно воспользоваться монтажной пеной. Она приклеится к наружному боку ванны, гипсокартону и профилю или брускам соединив их тем самым в единую конструкцию. Надо только следить, чтобы она не выдавила отдельные элементы формируемой под купальней перегородки, иначе экран получится кривым.

А вот вариант каркаса с последующей облицовкой без крепления на дюбели. Вместо них для фиксации профиля использован сантехнический герметик. Для работы потребуются следующие материалы:

Галерея изображений

Фото из

Сантехнический герметик с "пистолетом"

Металлический профиль и направляющие

Саморезы для крепления ГВЛ к металлокаркасу

Нарезанные по размеру гипсоволокнистые листы

Приготовив заранее все материалы и инструменты, можно приступать к работам. Сначала делаем разметку, затем устанавливаем основу для каркаса, сам каркас и укладываем плитку.

Галерея изображений

Фото из

Шаг 1 - разметочные работы

Шаг 2 - нарезка металлопрофиля

Шаг 3 - приклеивание направляющейк полу

Шаг 4 - монтаж каркаса

Шаг 5 - фиксация монтажной пеной

Шаг 6 - монтаж гипсоволокнистых листов

Шаг 7 - приготовление клеевого раствора

Шаг 8 - приклеивание плитки

Не забываем про отверстие для технического люка — оно пригодится, когда потребуется устранить засор или поменять детали слива.

Способ #2: Кладка из кирпича

Красивый и прочный облицованный плиткой экран можно сделать в виде небольшой кирпичной кладки. Для этого помимо кирпичей понадобится раствор из расчета 1 часть цемента М-200 на 6 частей песка и навыки работы каменщиком.

Подобная перегородка предназначена исключительно для наклеивания кафеля, использовать ее в качестве несущей подставки под ванну недопустимо. Для этого существуют специальные ножки и установочные каркасы. Тем более что между верхними кирпичами и чашей ванны должен остаться просвет в 2–3 см для заполнения монтажной пеной.

Кладку следует делать максимально узкой из поставленного на ребро кирпича, ее прочности для оклейки плиткой вполне хватит и нагрузку на пол при этом удастся минимизировать

Укладывая первый ряд, необходимо будет вынуть два-три кирпича посередине ванны для формирования в последующем на этом месте ниши для ног. А также не забыть про проем для установки ревизионного люка.

После завершения кладки и застывания раствора получившуюся перегородку еще потребуется подровнять штукатуркой, чтобы можно было уже наклеивать на нее кафельную плитку.

К облицовке керамикой можно будет приступать только через два-три дня. Этого времени должно хватить, чтобы раствор окончательно схватился и высох, а перегородка прошла этап усадочной деформации. Если кафель начинать клеить сразу, то он через пару суток может попросту отвалиться из-за незаметного глазу смещения кладки.

Фотоинстукция по монтажу экрана для акриловой угловой ванны. В качестве облицовочного материала выбрана мозаика — она лучше всего ложится на изогнутые поверхности.

Галерея изображений

Фото из

Этап 1 - кирпичная кладка

Этап 2 - штукатурка кирпичного каркаса

Этап 3 - укладывание мозаики

Этап 4 - затирка мозаики

Кирпич создает основу, которая не деформируется со временем и практически не требует ремонта.

Способ #3: Перегородка из пазогребневых плит

Вместо кирпича основание под кафель можно также сделать из пазогребневых плит. Это могут быть гипсовые влагостойкие либо силикатные изделия. Оба варианта можно использовать в ванных комнатах. Выпускаются они по стандарту с минимальной шириной в 80 мм, что позволяет без труда создать для плитки под бортиком практически любой ванны прочную несущую конструкцию.

Пазогребневые плиты легко режутся обычной ножовкой по дереву, из них под ванной получает отличная перегородка для последующей облицовки кафелем

Соединение плит между собой производится с помощью специального клея либо гипсовой штукатурки. Наличие пазов и гребней по краю изделия сильно упрощает кладку. А для привязки перегородки к стене санузла применяются металлические скобы и дюбеля. В результате должна получиться ровная поверхность, полностью готовая для наклеивания керамической плитки.

Нюансы приклеивание кафеля

Финишная облицовка сформированной под ванной перегородки производится с помощью плиточного клея либо жидких гвоздей. Первый вариант на оборотную сторону плитки наносится зубчатым шпателем, а второй – из тюбика несколькими точками по периметру и в ее центре.

Первая плитка кафеля наклеивается в одном из верхних углов и выравнивается с помощью уровня, остальные будут приставляться уже к ней

Чтобы плитки не поплыли в стороны, между ними вставляются пластиковые крестики, позволяющие точно контролировать размеры межплиточных швов. Последние после завершения облицовки подлежат обязательной затирке. Иначе сквозь них вода попадет под керамику, что рано или поздно приведет к ее отпадению.

Сооружение съемного экрана

Помимо жестко закрепленных на месте конструкций декорирование пространства под ванной можно выполнить с помощью снимаемой панели, для изготовления которой требуется:

ОСП.
Кафельная плитка.
Мебельные регулируемые по высоте ножки.
Рейки 20х40 мм для создания каркаса под опоры.

Сначала от листа ОСП отрезается кусок с такими размерами, чтобы полностью закрыть бок ванны. Только в высоту он делается несколько меньше, сантиметров на пять. В этот просвет снизу должны будут свободно входить ступни ног. После раскроя на ОСП набивается каркас, а уже на него крепятся ножки.

Основа съемного экрана под ванну с кафельной облицовкой делается из ориентировано-стружечных плит, которые благодаря своей внутренней структуре прочны и устойчивы к влаге

Кафельная плитка на древесную плиту наклеивается по стандартной технологии с применением герметиков и затирочных смесей. После затирки швов получившийся экран можно приставлять к ванне и регулировать ножки, чтобы он стоял на своем месте ровно.

Подкручиванием опор его верхний край необходимо прижать к бортику купальни снизу, тогда эта декоративная панель будет стоять неподвижно.

Облицовка ванн сложной формы

Если купальня имеет изогнутые контуры, то обычный экран с кафелем на нее установить не удастся. Основу из гипсокартона можно сделать любой формы. Но потом приклеить к ней большие по размерам керамические плитки вряд ли получится. Керамика не изгибается, ее можно лишь сломать.

Однако экран сложной конфигурации с дугообразными очертаниями вполне возможно облицевать с помощью мозаики. Ее мелкие кусочки подходят для этой цели идеально. Она не боится влаги и прослужит в ванной комнате не один год.

Мозаикой можно оклеить ванну с любыми контурами, она позволяет с легкостью повторить все ее изгибы и выпуклости

Для облицовки купальни или джакузи подойдет как мозаика в виде отдельных кусочков, так и готовые модули на гибкой сетке. Первый способ трудоемок и долог. Гораздо проще воспользоваться модулями с уже наклеенными под заданный узор мозаичными элементами. С их помощью легко удастся повторить контур чаши.

Полезное видео по теме

Как делается подванник для акриловой ванны:

Монтаж декоративного экрана с плиткой для купальни:

Нюансы создания каркаса для облицовки на основе гипоскартона:

Если внешний вид ванны не радует взор, то ее всегда можно укрыть декоративным экраном. В ситуации, когда весь санузел облицован кафелем его же рекомендуется использовать и для декорирования чаши купальни. Основание для плитки проще всего сделать гипсакартона, но возможны и варианты из кирпича либо пазогребневых плит. Устройство подобного декора не является чем-то сложным, выполнить его можно самостоятельно.

sovet-ingenera.com

Экран под ванну из плитки — виды и монтаж (видео, фото)

После того как в душевой комнате сделан ремонт, установлена новая сантехника и уложено напольное покрытие можно переходить к обустройству помещения. Заключительным штрихом считается экран под ванну из плитки. Он не только дополняет интерьер, но и скрывает неприглядные места под купальней, маскирует коммуникации. К тому же перегородка позволяет укрыть от посторонних глаз чистящие средства или инвентарь.

Содержание статьи

Экран под ванную под плитку придает пространству законченный вид. Помимо этого, если в доме есть животные, то данная конструкция будет хорошей преградой для предотвращения неприятных ситуаций. Обычно при облицовке пола кафелем перегородку также оформляют этим же материалом, хотя возможны и исключения. На сегодняшний день сделать экран своими руками – это реальность, но нужно знать как!

Общие рекомендации

В настоящее время производители ванн изготавливают продукцию, которая обладает презентабельным внешним видом и высокими эксплуатационными характеристиками. Поверхность купален зачастую покрыта специальным слоем – эмалью. Обычно она имеет белый цвет, однако, может отличаться и другими оттенками. Кроме того, образ сантехники дополняют ножки, поддерживающие ее над полом. Именно это пространство и вызывает обеспокоенность.

Экран под ванну

Закрыть этот промежуток можно при помощи специальной перегородки – экрана для ванны из плитки. Данный способ позволяет не только скрыть непрезентабельный внешний вид, но и неприглядную наружность купальни, если она является таковой. Отдельно стоит отметить, что конструкция будет гармонично смотреться с окружающим интерьером, так как она выполняется в едином стиле с применением одного и того же материала, например, керамики.

Разновидности

Благодаря современным технологиям экраны для ванны из плитки можно сделать своими руками за относительно небольшой промежуток времени. Кроме того, вариантов дизайна достаточно большое количество. Главное – подобрать тот, который подходит по внешнему виду и функциональности данному помещению, т.е. санузлу.

Экран из плитки

Подванные перегородки подразделяются на следующие типы в зависимости от конструкции:

глухие;
с нишей для ног;
раздвижные;
с ревизионным отверстием.

Глухие или капитальные модели

Являются изделием без каких-либо дополнительных элементов. Данные экраны под ванну под плитку сделать своими руками проще всего. За счет отсутствия различных деталей эксплуатация перегородки также отличается своей простотой. В основе этой модели находится глухой каркас из монолитного материала, например, гипсокартона или кирпича. Все поверхность декорируется кафельной плиткой, скрывая межванное расстояние и коммуникации.

Глухой экран под ванну

При всех своих достоинства такой способ отделки на практике применяется весьма редко. В первую очередь, это связано с невозможностью оперативного доступа к канализации, если произойдет течь. Поэтому необходимо будет разобрать кладку, а затем снова ее собрать, что потребует значительных финансовых и физических затрат. Таким образом, глухой экран лучше всего устанавливать при отсутствии других вариантов.

Изделия с ревизионным отверстием

Экран представляет собой несколько доработанный тип глухой перегородки. Основное отличие заключается в наличии технологического отверстия – дверца или окна. Данный вариант более практичный, нежели предыдущий. Ревизионное отверстие открывает доступ к коммуникациям, расположенным под ванной. Его можно полноценно использовать для проверки или ремонта канализационной системы. Окошко зачастую прикрывается, однако, может быть, и оставлено открытым.

Экран с ревизионным отверстием

Раздвижная конструкция

Следующая модель экрана для ванной характеризуется доступностью к коммуникационным системам. При облицовке кафелем своими руками конструкция становится излишне громоздкой, поэтому рекомендуется делать выбор в пользу пластика. Кроме того, керамика постоянно воздействует своей массой на раздвижной каркас, что сокращает его срок эксплуатации. Таким образом, плитка весьма редко применяется в качестве экрана на раздвижной основе.

Раздвижной экран

Экраны с нишей для ног

Лучше всего сделать экран своими руками с нишей для ног. Такая конструкция отличается высокой функциональностью без ущерба для остальных параметров. Обычно ванна применяется не только как место для купания, но и для стирки белья, помывки домашнего животного, купания маленьких детей или других дел. Это все потребует излишнего напряжения, так как придется стоять вплотную к борту сантехники.

Экран с нишей для ног

Однако обычно это невозможно, если используется типовой экран для купальни, что приводит к необходимости еще больше наклоняться. Нагрузка на позвоночник тогда существенно возрастает, создавая дополнительное напряжение и неудобства. Поэтому выход из сложившейся ситуации – ниша для ног. Она может располагаться посередине конструкции или в другом удобном месте, а также находиться по всей протяженности экрана.

Строим экран самостоятельно из гипсокартона

Чтобы иметь наглядный пример как собрать экран своими руками следует разобрать механизм действий на примере конструкции из гипсокартона. Для этого необходимо соорудить каркас, который оформляется керамической плиткой. Помимо этого, нужно сделать основу при помощи различных строительных материалов. Зачастую рекомендуется использовать пазогребневые плиты или влагостойкий гипсокартон. Конструкция монтируется из листов с деревянными брусьями или металлическими профилями. Этапы:

Наносится разметка. Углы ванны, находящиеся у стены и пола отмечаются точками с помощью обычного уровня и отвеса. После чего они соединяются в единые отрезки.
Разметка на стене под экран
Следующий шаг – проведение линий на расстоянии 25 мм от первых двух. Проводятся аналогичные точки на полу при помощи отвеса.
Отвес приставляется к углу сантехники, не касающийся стены и наносится разметка. Данная точка станет вершиной общего квадрата со сторонами 25 мм. Эту фигуру необходимо перенести на пол.
Каркас для экрана
От каждого угла квадрата прочерчивается прямой отрезок, которые должен соединить геометрическую фигуру с заранее проведенными линиями.
По полученным отрезкам собирается конструкция из профиля или бруса. Горизонтальные и вертикальные линии соединяются при помощи металлических уголков.
На полученный каркас навешивают гипсокартоновые листы, при этом, оставляя техническое отверстие. После чего можно установить дверце или соорудить декоративное окошко.

Облицовка

Декорирование ванны керамикой происходит после сборки экрана из гипсокартона. Это позволяет без лишних усилий осуществить грамотную укладку плитки, учитывая все возможности покрытия. Крепеж кафеля на поверхность изделия осуществляется при помощи обычного плиточного клея, однако, для удобства можно использовать жидкие гвозди. Чтобы правильно установить керамические элементы нужно соблюдать следующие рекомендации:

В верхнем левом углу необходимо прикрепить первую плитку, ровняя ее по уровню.
С помощью специальных элементов – пластиковых крестиков для монтажа регулируется промежуток между кафельными изделиями.
После выполнения предыдущих этапов следует провести затирку швов.
На предусмотренную дверцу экрана также требуется нанести плитку.

Экран облицованный плиткой

Данные рекомендации помогут надежно и эффективно произвести отделку экрана в душевой комнате своими руками. На сегодняшний день практически каждый человек может самостоятельно осуществить отделку любой модели плиткой от типовых изделий до конструкций с подставкой для ног. Защитный каркас позволяет скрыть неприглядное пространство с проложенными коммуникациями, при этом не затруднить доступ к ним в случае экстренной необходимости.

Видео инструкция

sovety-vannoy.ru

Экран под ванной из плитки

Экраны для ванн выпускаются в разнообразном исполнении, красивые и стильные.

Вот только материалы используются не самые лучшие — МДФ и пластмасса.

Намного эффектнее смотрится и дольше служит экран под ванной из плитки.

Ниже расскажем о технологии изготовления.

Разновидности

В вопросе устройства экрана есть нюанс: под ванной имеются трубопроводы, нуждающиеся иногда в ремонте, потому требуется предусмотреть возможность доступа к ним. Для этого следует задуматься о конструкции перегородки. Рассмотрим несколько вариантов.

Раздвижной экран под плитку

Изделие оснащено дверками, откатывающимися на роликах в сторону.

Удобная конструкция, поскольку не только предоставляет быстрый доступ к коммуникациям, но и позволяет хранить под ванной бытовую химию или инвентарь.

Но изготовить такой экран с облицовкой из плитки невозможно: материал вместе с жёстким основанием имеет значительную толщину, потому дверцы не поместятся.

Это вариант для пластика и МДФ.

Съемный экран

Изделие представляет собой глухую перегородку, но при необходимости оно легко демонтируется.

Под плитку этот вариант также не подходит, поскольку:

плитка имеет значительный вес;
в ходе демонтажа неизбежны деформации экрана, что приведет к отклеиванию облицовки.

Для такой конструкции требуется легкий материал, потому пластик подходит лучше всего.

С люками

люк Устройство ревизионного люка в зоне расположения коммуникаций — оптимальное решение для экрана из плитки.

Крышки для люка бывают двух типов:

Самодельные: фрагмент фанеры или гипсокартона, оклеенный плиткой. Такой люк не виден, поверхность экрана является однородной.
Заводского изготовления.

В последнем случае изделие находится на виду, но выглядит оно стильно и аккуратно, потому внешности экрана не портит.

Как сделать экран под ванну из плитки своими руками

Плитка нуждается в жестком основании, не подверженном деформациям. Это условие сужает круг доступных материалов до 3-х позиций:

кирпич;
пазогребневые плиты;
гипсокартон.

Последний вариант наиболее предпочтителен, поскольку:

имеет малый вес;
позволяет сделать экран с нишей для ног.

Без монтажа ниши под ванной стирать или купать ребенка будет крайне неудобно, так как придется стоять далеко от ванны.

Экран из гипсокартона и плитки

Понадобятся такие материалы:

Оцинкованные профили для монтажа гипсокартонных конструкций: два направляющих марки ПН 27х28 мм и один потолочный — ПП 27х60 мм.
Саморезы универсальные длиной 24 – 30 мм в нержавеющем исполнении. Таковыми являются оцинкованные, фосфатированные или оксидированные метизы (распознаются по черному цвету).
Гипсокартон влагостойкий (марка ГКЛВ). От обычного отличается зеленоватым оттенком. Толщина — 12 мм.
Керамическая плитка. Размеры — от 10х10 см до 15х15 см.
Клей «жидкие гвозди» общего назначения: 1 шт.
Клей для плитки.
Затирка для плитки.

Экран из гипсокартона и плитки

Инструкция по монтажу:

При помощи отвеса, край ванны проецируют на пол.
От полученной разметки отступают в сторону ванны 2 см и проводят маркером линию.
Такую же разметку делают на стенах: опускают от угла ванны перпендикуляр, затем отступают от него 2 см в сторону ванны и вычерчивают маркером линию, это разметка для установки каркаса.
От профиля ПН отрезают фрагменты, равные по длине линиям на полу и стенах.
Приклеивают отрезки профиля клеем «жидкие гвозди» к полу и стенам вдоль вычерченных линий.
Отрезают фрагмент профиля ПН для приклеивания к краю ванны. Для этого на последнем, замеряют длину прямолинейного участка, она у разных изделий отличается.
Приклеивают профиль к ванне точно над профилем, лежащим на полу.
Между верхним и нижним профилями устанавливают враспор с шагом в 30 см стойки из потолочного профиля (ПП).
Прерывают работу до полного отвердения клея. К дальнейшим действиям желательно приступить не ранее следующего дня.
От гипсокартонного листа отрезают прямоугольный фрагмент с площадью, соответствующей размерам каркаса. Со стороны расположения коммуникаций в нем вырезают люк с габаритами, кратными размерам плитки.
С кромок снимают фаску.
Прикручивают гипсокартон к каркасу саморезами, ввинчивая их с шагом в 25 – 30 см. Затягивают так, чтобы шляпки были утоплены в картон на 1 мм. Начинать следует со стороны, противоположной по отношению к ревизионному люку.

Чрезмерное усилие при затягивании крепежа приведет к разрушению гипса.

Следующие действия:

Обмазывают гипсокартон акриловой грунтовкой, затем — грунтовкой «бетоноконтакт». Такая обработка усилит ГКЛ и сделает его поверхность шероховатой — условие хорошей адгезии. «Бетоноконтактом» заполняют и щели в местах примыкания гипсокартона к ванне и строительным конструкциям.
Оклеивают экран плиткой. Клей наносят ровным шпателем, разравнивают зубчатым. Начинают с нижнего угла на стороне без ревизии. Для придания швам равной ширины между плитками закладывают пластиковые крестики.
Прерывают работу на сутки, давая плиточному клею подсохнуть.
Выполняют затирку швов. Ввиду характерной для ванной комнаты повышенной влажности, применяют затирку с антисептической добавкой. Без этого на ней появятся колонии плесени.
Заполнение швов осуществляют резиновым шпателем. Поработав в течение 15 – 20 мин., возвращаются к началу участка и стирают с плитки попавшую на нее затирку. Если сделать это позже, смесь засохнет и удалить ее будет невозможно, если раньше — раствор недостаточно прочно закрепится в швах и может выскочить при неосторожном касании ветошью.
Из листа гипсокартона вырезают фрагмент, соответствующий размерам ревизионного люка. Это будет крышка для него.
От потолочного профиля отрезают фрагмент длиной, равной высоте ревизии. Его устанавливают посредине люка вертикально. Стойка должна плотно держаться в люке, но легко извлекаться.
Устанавливают гипсокартонную крышку на место и оклеивают плиткой.

После 24-часового перерыва, требующегося для отвердения клея, в крышке напротив стойки высверливают два отверстия. Работать нужно осторожно, используя специальное сверло для кафеля.

Саморезами прикручивают крышку к стойке. Затягивать нужно с умеренным усилием.

Фото

Ванная и плитка

Раздвижной экран из плитки под ванной

Цельная плитка

Экран под ванну или плитка: что лучше

Экраны из МДФ или пластика отличаются функциональностью. К примеру, есть откидные модели, снабженные в нижней части открывающейся горизонтальной панелью с полочкой для бытовой химии. Внешний вид также заслуживает похвалы, особенно изделий из МДФ: рисунок на ламинирующей пленке имитирует поверхность древесины или мрамора, гранита и пр.

Но в ванной, облицованной кафельной плиткой, гармонично смотрится только экран из того же материала.

К тому же он обойдется дешевле и долго прослужит, сохраняя привлекательный вид, тогда как на экранах из МДФ и пластика вскоре появляются дефекты: пластмасса деформируется, на МДФ-плите отслаивается ламинирующая пленка.

Процесс изготовления экрана под ванну из плитки не отличается сложностью. С такой работой справится даже человек без опыта ремонтных или строительных навыков. При этом он не только облагородит интерьер ванной комнаты, но и сэкономит некоторую сумму.

delaemvannuu.ru

Экран под ванну из плитки: как лучше выполнить обкладку?

Содержание статьи

Вот, наконец, настал момент, когда ремонт в ванной закончен. Стены сверкают новым кафелем, установлена новая сантехника и пол выложен красивой плиткой. Но вот открытое пространство под ванной несколько портит интерьер, открывая взгляду канализационные трубы и запасы моющих средств. Чтобы придать помещению более гармоничный и законченный вид, стоит установить экран под ванну из плитки. Этот элемент надежно закроет неприглядное пространство и создаст непреодолимый барьер для домашних животных.

Пример экрана под ванной из плитки

Чтобы закрыть пространство под ванной, а значит, скрыть от взгляда не слишком красивые трубы канализации, используются специальные экраны. Если стены и пол в помещении выложены кафелем, то логично и экран облицевать этим материалом. Сам же экран нужно будет выполнить из достаточно прочного материала, который пригоден для облицовки. Рассмотрим варианты строительства каркаса экрана.

Экран под ванну как способ спрятать лишнее

Современные производители сантехники выпускают ванные, которые отлично выглядят со всех сторон. Их наружная поверхность покрыта такой же эмалью, что и внутренняя полость, а сама ванна установлена на декоративных ножках, которые сами о себе являются украшением интерьера. Конечно, владельцам подобной сантехники не приходится задумываться о том, как закрыть пространство под ванной.

А вот тем, кто приобрел сантехнику подешевле, внешний вид наружной стороны ванны, скорее всего, не понравится. Бюджетные ванны снаружи эмалью не покрывают, да и ножки у них отнюдь не декоративные.

Но расстраиваться не стоит. Если пространство под ванной выглядит непрезентабельно, то его следует закрыть, установив экран для ванны из плитки. Этот вариант смотрится особенно гармонично, когда и стены в комнате облицованы аналогичным материалом.

Вариант экрана под ванну

Такой экран не просто прекрасно закроет неприглядную наружную поверхность ванны и разводку канализации, но и поможет создать отличное хранилище для различных вещей, которые требуются не постоянно, но все же должны быть под рукой.

Совет! Благодаря отличным эксплуатационным качествам керамическая плитка идеально подходит для отделки экрана под ванну. Она не боится попадания воды, отличается механической прочностью. Экран, облицованный плиткой, не пожелтеет от времени, как его пластиковый аналог. А ухаживать за ним будет очень легко, его достаточно будет протирать влажной тряпочкой. Но, при необходимости, облицованную поверхность можно будет и помыть с применением чистящих средств.

Основные виды экранов под ванну из плитки

Экран, устанавливаемый под ванну, может иметь разную конструкцию. Он может быть:

Глухим или капитальным.
Имеющим ревизионное отверстие или дверцу.
Раздвижным.
Оборудованным нишей для ног.

Рассмотрим, все эти варианты.

Глухие экраны под ванну

Этот вид экрана построить проще всего, так как он не имеет дополнительных деталей и элементов. Строится глухой каркас из любого подходящего материала, например, из кирпича или гипсокартона, или облицовывается плиткой.

Совет! Однако этот вариант применять не рекомендуется. Ведь под ванной проложены канализационные трубы, которые рано или поздно могут дать течь. Чтобы обнаружить и устранить аварию экран придется ломать, что, естественно, будет не самым лучшим выходом из положения. Поэтому лучше сделать съемный вариант или оборудовать стационарную конструкцию открывающейся дверцей.

С ревизионным окном или дверцей

Этот вариант экрана намного практичнее. При его устройстве оставляют технологическое отверстие, которое может быть использовано для проверки работы системы канализации и ее ремонта. Ревизионное отверстие может быть оставлено открытым, но лучше замаскировать его, навесив дверцу.

Пример сдвижного экрана

Раздвижные

Такие экраны хорошо делать из пластика, а вот при использовании облицовки плиткой, данная конструкция становится слишком громоздкой и неэффективной. Кроме того, облицовка из керамики имеет внушительный вес, а это значит, что на раздвижной механизм будет оказываться слишком большая нагрузка.

В результате, механизм прослужит намного меньше, чем при соблюдении норм нагрузки. Поэтому раздвижные экраны из плитки строят чрезвычайно редко, намного выгоднее сделать вариант с ревизионным люком.

С нишей для ног

В большинстве случаев, ванна используется не только для купания, но и для других целей – для стирки, мытья домашних животных, мягких игрушек и пр. Выполняя какую-либо работу, приходится стоять вплотную к бортику ванны, а это невозможно, если пространство под ванной закрыто экраном.

Поэтому при сооружении этой конструкции рекомендуется оставить нишу для ног. Она может быть расположена посередине экрана или иметь протяженность по всей его длине.

Строим экран самостоятельно

Чтобы соорудить экран, облицованный плиткой, сначала нужно построить основу. Сделать это можно с использованием различных материалов, но удобнее всего применять влагостойкий гипсокартон или пазогребневые плиты.

Строительство экрана из гипсокартона

Строим экран из гипсокартона

Сначала нужно собрать каркас, на который будут крепиться листы. Для этого следует использовать деревянные брусья или металлический профиль.

Совет! Вариант с металлическим профилем является предпочтительным, так как дерево во влажном воздухе ванной быстро разрушается.

Строится каркас так:

Выполняется разметка. Для этого при помощи отвеса и уровня наносят точки, которые затем соединяют в линии, ведущие от угла ванны, расположенного у стены, до пола.
Затем, параллельно первым двум линиям проводят еще по одной, отступив от первых по 2,5 см в сторону ванны. При помощи отвеса отмечают аналогичные точки на полу.
Далее отвес прикладывают к углу ванны, который к стене не прилегает, и также отмечают точку, она будет являться внешней вершиной квадрата со стороной 2,5 см, который нужно будет построить на полу.
От углов квадрата проводят линии, соединяющие вершины квадрата с построенными ранее линиями.

Готовый экран из плитки

По намеченным линиям собирают каркас из бруса или профиля, для соединения горизонтальных и вертикальных стоек используют металлические уголки.
На готовый каркас подшивают листы гипсокартона, не забывая оставить ревизионное отверстие. Дверцу на ревизионное отверстие можно будет навесить при помощи петель.

Облицовываем экран плиткой

После того, как гипсокартонный экран будет готов, осуществляется обкладка ванны плиткой. Клеить плитку удобнее на «жидкие гвозди», можно использовать и обычный плиточный клей:

Первую плитку устанавливают в верхнем левом углу, выравнивая ее по уровню.
Расстояние между плитками регулируют при помощи монтажных крестиков.
После наклейки плит выполняется затирка швов.
Если в экране предусмотрена дверца, то плитку нужно наклеить и на нее.

Если ванна имеет сложную форму

Устанавливая акриловую ванну сложной формы, можно сделать интерьер более интересным. Но стандартный экран к такой купальне не подойдет. Если планируется закрыть пространство под ванной, то лучше всего сделать его из гипсокартона. На этом этапе особых затруднений возникнуть не должно. Из гипсокартона можно сделать практически любую гипсокартонную конструкцию.

А вот выложить готовый экран керамической плиткой большого размера будет сложно. Ведь керамика отличается жесткостью, ее нельзя изогнуть под заданным углом. Что же можно сделать в этом случае? Один из наиболее привлекательных внешне вариантов – облицовка готового экрана плиткой мелкого размера – мозаикой.

Дверца экран под ванной

Для облицовки криволинейной конструкции из гипсокартона можно использовать мозаику из отдельных кусочков. Однако этот вариант более сложный. Если нужно сделать отделку максимально быстро и просто, стоит воспользоваться готовыми модулями мозаика.

Состоят они из маленьких плиточек, закрепленных на гибкой сетке. Такие модули легко повторяют любые контуры, поэтому данный вид отделки сможет сделать даже неопытный мастер.

Если пространство под ванной не радует глаз, то его можно удачно спрятать, установив экран. Его можно купить готовым, но чтобы эта деталь идеально вписалась в интерьер, лучше сделать и отделать экран самостоятельно.

В том случае, если отделка пола и стен в комнате проведена при помощи плитки керамической, то этот же материал целесообразно использовать для облицовки экрана. Для облицовки можно использовать плитку стандартного размера либо мозаику. Второй вариант будет уместен, если мозаика используется и для украшения других элементов интерьера.

Рекомендуем прочитать:

yavvannoy.ru

экран из плитки своими руками

После установки ванны встаёт вопрос: чем закрыть некрасивую чугунную боковину и другие части её «изнанки»? Один из вариантов – сделать экран под ванну из плитки, которой облицованы стены ванной.

В отдельной статье мы рассказали, как установить чугунную ванну. В двух словах напомним основные моменты этой работы:

До начала монтажа подготавливается место: ровняются стены и пол; если нужно, кладётся плитка; прокладываются трубы водоснабжения и канализации.
Ванна устанавливается на ножки на высоту около 60 см и выравнивается так, чтобы её верхняя плоскость была горизонтальна.
Устанавливаем на ванну слив-перелив (обвязку) и подключаем его к канализации. Проверяем работу на отсутствие течей.
Отделываем примыкание ванны к стене и закрываем чугунную боковину спереди декоративным экраном.

Вот об этом последнем этапе мы и поговорим.

Самый простой и быстрый вариант – купить готовый экран в магазине и использовать его для окончательной отделки нашей ванны.

Недостатки таких экранов: не слишком красиво, недолговечно и в пространство под ванной будет проникать пыль, грязь, кошки и неудачно упавшие предметы.

Всех этих недостатков лишён экран, сделанный в виде более или менее капитальной стенки и облицованный той же плиткой, которая использовалась для отделки стен ванной комнаты. При этом обязательно предусматривается возможность доступа к обвязке для ремонта или замены.

Основу этой стенки можно изготовить из кирпича, пеноблоков или из гипсокартона. Выбирайте, кому что нравится.

В нашем случае мы изготовили простой плоский экран как раз из гипсокартона. Для него потребовались…

Необходимые материалы и инструменты для изготовления экрана под ванну:

Направляющий профиль для гипсокартона ПН 27х28 мм – 2 шт., профиль ПП 27х60 мм – 1 шт., универсальные саморезы длиной 24-30 мм.
Клей «жидкие гвозди» для общестроительных материалов – 1 шт.
Влагостойкий гипсокартон толщиной 12 мм.
Плитка и плиточный клей. Затирка для плитки.
Ножницы по металлу, шуруповёрт, пистолет-аппликатор, уровень, рулетка, маркер.
Инструменты для работы с плиткой: ведро, шпатель, плиткорез.

Важное замечание:

Предлагаемый нами способ установки экрана из плитки не требует большого времени. Однако работа должна выполняться в три этапа с нужными для высыхания клея перерывами.

Этап первый: разметка и установка направляющих для экрана

Возьмите уровень и приставьте его вертикально к переднему краю ванны в трёх-четырёх местах. Сделайте маркером отметки, показывающие проекцию края ванны на пол.
От этой линии отступите в пространство под ванну 2 см и проведите линию. Это будет место каркаса из профиля.
Аналогично определите и наметьте на стенах слева и справа линию крепления вертикальных направляющих.
Из профиля ПН нарежьте отрезки необходимой длины: два для стен и один для пола.
Приклейте профиль на «жидкие гвозди» по линиям разметки.
Осмотрите снизу место для установки профиля под верхним краем ванны. Обычно ширина закраины не даёт возможность установить профиль на всю длину. С помощью клея «жидкие гвозди» прикрепите к краю ванны отрезки профиля подходящей длины.
Из профиля ПП нарежьте заготовки для вертикальных стоек каркаса и установите их враспор между горизонтальными направляющими с интервалом 30 см.
Дайте клею высохнуть. Работу лучше продолжить на следующий день.

Этап второй: гипсокартон и плитка

Снимаем размеры и отрезаем гипсокартон. С обрезов ГКЛ снимаем фаску.
Саморезами крепим гипсокартон к профилю. «Зашивать» начинаем со стороны ванны, противоположной сливу. Саморезы вкручиваем с интервалом 25-30 см.
Для доступа к сливу-переливу оставляем «незашитым» участок экрана, шириной в одну плитку.
Для дополнительной прочности экрана прогрунтовываем все обрезы гипсокартонных кусков акриловой грунтовкой и промазываем их «бетоноконтактом» так, чтобы заполнить им все щели: между ГКЛ и полом, примыкание к стенам, примыкание к верхнему борту ванны.
Облицовываем получившийся экран плиткой. Ревизионное отверстие пока оставляем. Даём плиточному клею просохнуть не менее 24 часов.

Этап третий: затирка швов и «ревизия»

Затираем межплиточные швы.
Вырезаем из гипсокартона кусок по размерам ревизионного отверстия.
Поперёк «ревизии» вставляем стойку из профиля ПП с таким расчётом, чтобы её можно было при необходимости вынимать.
Вкладываем заготовленный отрезок гипсокартона в предназначенное для него пространство и облицовываем плиткой.
Когда плиточный клей схватится специальным сверлом для кафеля делаем одно-два отверстия в плитке. Через них прикручиваем без усилия(!) получившийся съёмный кусок экрана к профилю ПП.

Заключительные советы

Можно для облицовки экрана использовать плитку, отличную от других стен. Очень красивые результаты даёт облицовка мелкой «мозаикой».
Если закраина ванны слишком узка для установки направляющего профиля, придётся пойти на ухищрения и изменить конструкцию каркаса.
Для доступа к обвязке ванны вместо съёмных плиток можно установить металлический или пластиковый лючок подходящих размеров. Например, 25 х 40 см.

Мы описали самый простой и быстрый способ, как сделать экран под ванну из плитки своими руками.

Этот «рецепт» каждый домашний мастер может модифицировать по своему желанию. Например, чтобы использовать для хранения хозяйственных мелочей пространство под ванной в экран можно установить люк с дверцей подходящего размера.

Успехов в работе!

stroymasterok.com
