Строительные работы в Севастополе
Для стабильного давления в водопроводе и его понижения всегда пригодиться такой полезный агрегат, как редуктор давления воды. Устройство отвечает за автоматическую коррекцию давления воды и самое главное, что ему для этого не требуется дополнительных электромеханических и электрических приводов. Редуктор является надежной защитой сантехники от высокого давления и резких скачков жидкости в трубопроводе. Агрегат регуляции водного напора имеет герметичный корпус из металла. Он оснащен выходным и входным патрубками с внутренней резьбой. Может быть оборудован винтом для регулирования давления и патрубком маленького диаметра для подсоединения манометра. Редуктор давления воды состоит из следующих компонентов: В последнее время редуктор давления воды можно часто увидеть перед стиральной машиной, бойлером, газовой колонкой и другими бытовыми агрегатами, которые «питаются» водой. Случается, что перед установкой водопровода в квартире или доме, не была запланирована заранее фиксация одного «контролера» давления на все помещение целиком. Это нужно учитывать на момент монтажа агрегата. Перед редуктором рекомендуется устанавливать водоочистительный фильтр грубой очистки. Подобный вариант защиты устройства совсем нелишний, даже несмотря на то, что в некоторых последних моделях редукторов уже установлен собственный фильтр. Принцип действия регулятора давления воды базируется на выравнивании усилий пружины и усилий диафрагмы. Когда открывается кран, то в трубе уменьшается выходное давление редуктора, а это в свою очередь снижает нажим на диафрагму. В этом случае усилие пружины больше и при его стабилизации она открывает клапан до тех пор, пока давление на выходе не сравняется с заданной величиной. В это же время выходное давление регулятора и его перепады совершенно не оказывают влияние на закрытие или открытие клапана. Редуктор давления воды, который монтирован на входную трубу, снижает давление до необходимых показателей и выравнивает его во всей водопроводной системе квартиры, дома. Если, на момент установки трубопровода к нему не присоединили регулятор жидкости, то можно поставить редуктор на стиралку, посудомоечную машину или бойлер. Очень важно выполнить это мероприятие, если в системе трубопровода есть насос, который создает гидравлический удар (резкий перепад давления в трубе) при включении и отключении. Как правило, редуктор давления воды устанавливают вверх манометром на участке подсоединения водопровода к стояку или магистральному трубопроводу. Лучше всего регулятор водного давления монтировать на горизонтальной плоскости отвода, за счетчиком. Вдобавок к этому, стоит поставить систему фильтрации грубой очистки до установки редуктора. Но, если фильтр уже в наличии на входе трубопровода, то можно обойтись и без повторной установки. Перед регулятором водного давления и сразу за ним нужно прикрепить запорные вентили. Настройка и контроль давления в водопроводе должны налаживаться, если расход воды нулевой. Необходимо оставить прямой отрезок на трубе после редуктора (не меньше 5 рабочих диаметров). Прибор регулировки давления можно установить самостоятельно, но только в том случае, если имеется опыт сантехнических мероприятий. Но, для качественного выполнения работы и гарантии правильной установки, желательно обратиться за помощью к профессиональному сантехнику. Ссылки на видео: oskada.ru И поэтому, когда по истечении времени происходят неприятные поломки или протечки, появляющиеся по вине коммунальных служб, становится вдвойне неприятно и обидно. Имеются в виду обыкновенные скачки давления воды в трубах централизованного водопровода. Такие скачки могут не только привести к неисправности дорогое оборудование, но и сильно попортить дорогостоящий ремонт. Отвести такую серьёзную проблему можно при помощи редукционного клапана давления воды. Назначение РДВ (бытовой регулятор давления воды) — понижать и стабилизировать давление воды в коммуникациях разного типа. По конструкции такие редукторы делятся на два типа. Чтобы стабилизировать напор воды в домашнем пользовании, чаще пользуются редуктором «после себя». Такой прибор, как и предыдущий, регулирует давление путём изменения внутреннего сечения в клапане, но работает совершенно по-другому. При увеличении гранично заданного уровня клапан целиком или частично закрывает поток воды, а когда напор понижается, открывает. Ограничитель «после себя» устроен просто, и этим объясняется его значительная надёжность. Чтобы устройство работало, не потребуется никаких дополнительных приводов, управляется клапан за счёт энергии потока жидкости. На мембрану редуктора с края напорного трубопровода оказывает действие напор жидкости и стремится его закрыть. С другого края поставлена пружина, у которой регулируется жёсткость, и предназначена она для установки одинакового положения затвора. Действие редукции делается допустимым благодаря меняющемуся сечению в клапане. При росте давления на входе жидкость действует на поршень, и поэтому пружина сжимается, а тарелка клапана перемещается к седлу и уменьшает проходимость сечения, вследствие чего давление на выходе падает. Достоинство РДВ заключается в высокой надёжности и неприхотливости в работе. При достаточно простых настройках данное устройство может точно держать указанные параметры, при этом не требуя технического обслуживания и энергии. Если установить регулятор давления воды в квартире на вводе, это даст возможность разрешить несколько задач. Если сделать вывод из вышеперечисленного, то можно понять, что с помощью бытового регулятора возможно устранить большинство ненужных факторов, начинающихся при увеличении давления в магистрали. Когда будете выбирать регулятор воды в квартиру, непременно обратите своё внимание не только на конструктивное воплощение прибора и технические характеристики, а также на материалы, из которых выполнен прибор. Мембранный редуктор давления нетребовательный в обслуживании, потому как диафрагма разделяет рабочее пространство на 2 камеры. Одна целиком герметизирована от воды, и в этой половине поставлено большинство из деталей редуктора. Если соблюдать все правила эксплуатации, то не потребуется вмешательство в работу устройства. Вследствие этого у редуктора, можно считать, только один недостаток — регулярный контроль за целостностью мембраны. Входное и выходное давление у РДВ, выпускаемых промышленностью, рассчитано на разные параметры. К примеру, устройство, позволяющее подсоединение к магистрали, установленной на 15 бар, обеспечит выходные параметры в границах 1−4 бар. На выходе бытовых регуляторов давление показывает от 0.5 до 4 бар. Ещё один параметр, который нужно учитывать при выборе, — рабочая температура редуктора давления. Редукторы, которые рассчитаны на температуру 0−40 градусов, можно применять в водопроводах с холодной водой. Если необходим прибор, который способен работать в системах с горячей водой, рабочий диапазон должен составлять 130 градусов. Различить их можно по нескольким критериям, цене и массе. Хорошая и качественная вещь дешёвой быть не может. Если сравнивать выбираемые изделия, предпочтение стоит отдать тому редуктору, у которого масса будет больше. Помимо этого, внимание стоит обратить на качество литья. Установить редуктор давления может сантехник из коммунальной службы. Для тех, кто любит в своём доме делать все своими руками, кратко опишем принцип монтажа прибора. Для этого нам потребуется: Установка редуктора давления воды такая же, как и монтаж счётчика на воду. Производители советуют ставить изделия на участках трубопровода, которые расположены горизонтально. Если это невозможно, то допускается и вертикальная установка. Обязательно следует герметизировать все соединения. Лучше всего для этого подойдёт сантехнический лён (пакля). Чтобы настроить редуктор давления, следует подать на него воду, при этом закрыть кран на входе. Отвёрткой или ключом вертите винт регулировки, при этом контролируйте показатели на манометре. Лучшим уровнем будет 3 атмосферы. Если приобретённый вами прибор будет без манометра, останется надеяться на заводские настройки, которые показаны в паспорте на прибор. instrument.guru Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка. Зачем нужен редуктор давления Не всегда давление на точке разбора водоснабжения соответствует норме. Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого — это всего лишь малоудобное явление, то с высоким напором могут возникнуть вполне конкретные технические проблемы. Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляющими детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс/см2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс/см2 на каждые 10 м высоты. Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без соответствующего превышения нормы в самой низкой точке водоразбора. Давление целенаправленно завышается, и это, в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств. Без них жители нижних этажей попадают в группу риска: магистральная система способна выдержать высокое давление и его скачки, но что будет с бытовой сантехникой, если даже системы на сшитом полиэтилене, которые на сегодня считаются самыми надёжными, рассчитаны на давление до 10 бар? Пример подключения редуктора на вводе холодной и горячей воды в квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки К специальным средствам, защищающим внутреннюю сантехнику от избыточного давления и гидроударов, относятся водяные редукторы. Их установка почти всегда ложится на плечи жильцов и требуется не только в нижних этажах высоток, но и в любых других местах, где периодические замеры давления показывают уход от нормы, трубы сильно шумят при протоке, а возможно даже, что от близко расположенного коллектора давление в момент переключения заставляет трубопровод вполне заметно подрагивать. Устройство: как работает редуктор Главная задача водопроводного редуктора — стабилизировать давление на выходе и поддерживать его в заданном диапазоне вне зависимости от мгновенных изменений на входе, при этом обеспечивая номинальный проток. И хотя в магазинах сантехники можно насчитать десятки разновидностей редукторов, практически все они решают свои задачи за счёт одинаково устроенного поршневого механизма. По принципу своей работы редуктор схож с вентильным краном: шток и широкий поршень в узком посадочном месте регулируют просвет, ограничивая напор воды. Разница лишь в том, что при статическом положении поршня давление на выходе будет всегда изменяться пропорционально давлению на входе, а в редукторе положение поршня определяется соотношением текущего давления и жёсткости регулируемой пружины. Подстройка редуктора «на ходу» возможна за счёт так называемого пилотного контура: если давление в нём поднимается, клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и снижает проходное сечение. Помимо основного механизма регуляции давления, наиболее продвинутые образцы редукторов могут также включать в себя некоторые из следующих дополнительных устройств: 1. Выходной манометр. Он необходим для контроля за исправной работой. Регулировочный маховик редуктора, как правило, имеет градуированную шкалу, но отклонение в результате может составлять около 0,5 бар. 2. Сетчатый фильтр грубой очистки. Внутренние каналы бытовых редукторов очень чувствительны к засорению и удаление мелкого мусора из воды критически важно. 3. Клапан сброса воздуха. Этот узел помогает избежать сбоев в работе и шумов, вызванных завоздушиванием. 4. Шаровой кран. Позволяет совместить в редукторе функцию запорной арматуры для установки на входе в систему. Типы водопроводных систем, нуждающихся в стабилизации Редукторы устанавливают не только в многоэтажных домах, где есть опасность избыточного давления. Сама возможность выровнять напор очень привлекательная для повышения комфорта. Давление в стояках ХВС и ГВС почти всегда отличается, из-за этого возможна неправильная работа смесителей. Парная установка регуляторов давления способна решить эту проблему. Опасность гидроудара свойственна и автономным системам водоснабжения, например, при питании от скважины. Из-за некорректной работы обратных клапанов в магистральной трубе создаётся разрежение, которое усиливает напор при включении насоса. Подобная динамическая нагрузка очень негативно воздействует как на насосное оборудование, так и на водопровод в целом, а в особенности на компрессионные фитинги. Установка регулятора давления может быть обязательна для сохранения действия гарантии на многие виды бытовой и отопительной техники. Сюда относятся водонагреватели, котлы отопления с прямой автоматической подпиткой системы, стиральные и посудомоечные машины. Общая и локальная установка В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации. Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников. Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией. Настройка и устранение неисправностей Считается оптимальным и наиболее удобным давление воды на выходе из крана в 2–3,5 кгс/см2. Но такого значения не всегда просто добиться, особенно учитывая необходимость нормализации статического давления, когда водоразбор закрыт, и вода не двигается. Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволит давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс/см2 ниже входного значения, иначе проток воды будет замедляться слишком сильно. Это стоит учитывать при регулировке рабочего давления насосной станции. Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока. Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания. http://www.rmnt.ru/ - сайт RMNT.ru digest.wizardsoft.ru Выбираем редуктор давления воды в системе водоснабжения Во время ремонта и установки отопительной системы или системы водоснабжения в жилых и других помещениях, профессионалы часто рекомендуют устанавливать редуктор давления воды. В этой статье пойдёт речь именно об этих агрегатах: для чего они нужны, как устанавливаются, виды таких устройств, их правильная регулировка и технические характеристики. Предназначение Ни для кого не секрет, что в системе водоснабжения присутствует множество различных агрегатов, таких как: — регулировочные вентили;— шаровые краны;— смесители;— душ;— водонагреватели и многое другое. Все эти агрегаты при не правильном использовании или перепадах давления в системе водоснабжения и отопительной системе в короткие сроки теряют свою функциональность, проще говоря, быстро ломаются. Замена этих приборов не дешёвая и для избегания поломок от гидроудара, перепадов давления проводится установка редуктора водяного давления в системе водоснабжения. Устройство и принцип работы Редукторы давления воды с фильтром и манометром Valtec 1/2″ Установка редуктора производится на вводе системы в квартиру или дом при центральном водоснабжении или же после насоса подающего воду в помещение. Редукторы благодаря своему строению выравнивают давление подачи воды, кроме всего давление можно регулировать и установить необходимое давление. Виды редукторов давления воды 1. Поршневые редукторы. Поршневые или пружинные редукторы практически самый распространённый вид, благодаря своей простоте и не большой стоимости. Оснащены подпружиненным поршнем, который частично перекрывает сечение трубы, благодаря чему на выходе получается определённое давление. Поршневой редуктор давления воды регулируемый: технические характеристики 2. Мембранные редукторы. Редукторы этого типа практичнее и надёжнее клапанных устройств, но и более дорогостоящие. Имеют подпружиненный клапан, который позволяет производить регулировку давления в системе регулировочным клапаном. Подобные редукторы обладают более значительным диапазоном регулирования давления от одного до семи Бар. Основной поломкой такого устройства является расслоение мембраны, для продления срока работоспособности, также рекомендуется устанавливать перед устройством фильтр грубой очистки. Мембранный редуктор давления воды: технические характеристики Также существуют, так называемые проточные редукторы давления. Они используются в большинстве для полива в сельском хозяйстве и на приусадебных участках. Регулировка давления осуществляется с помощью лабиринта, который находится внутри корпуса редуктора, множественные изгибы и резкие повороты уравнивают давление на выходе. По этой причине, больше по размеру своих собратьев, зато благодаря отсутствию подвижных элементов они производятся из более дешёвых материалов (в основном из пластика), и стоят дешевле остальных. Как выбрать редуктор давления воды для системы водоснабжения Какой же редуктор лучше использовать? Так как проточные редукторы производятся из дешёвых материалов, в частности из полимеров они хороши только для использования при поливе огородов. Для ввода в дом или квартиру использовать такие агрегаты можно, но благодаря их устройству и материалам, использованным при производстве, такие редукторы подвержены частым засорам и поломкам, и категорически не пригодны для использования в водяных отопительных системах. Поршневые редукторы более надёжные и недорогие, полностью пригодны для установки в отопительную систему и систему водоснабжения квартиры или дома. Но необходима установка дополнительного очистного оборудования для воды (сетчатого фильтра грубой очистки). Редуктор давления прямого действия: технические характеристики Так что выбор редуктора зависит в основном от финансовых возможностей. И не стоит забывать, что для холодной воды и для горячей воды требуются различные модели редукторов. Установка редуктора давления воды В первую очередь необходимо перекрыть подачу воды в помещение. Затем при вводе в квартиру или дом, на горизонтальном участке трубы устанавливается первый запорный вентиль, затем водяной счетчик, второй запорный вентиль, и после него необходимо смонтировать фильтр грубой очистки, и только после — можно устанавливать редуктор водяного давления. На резьбу наматывается специальный уплотнитель для избегания нежелательных протечек, это может быть пакля или специальная подмотка. Затем на резьбу с уплотнителем накручивается сам редуктор водяного давления, но не стоит затягивать слишком сильно, чтобы не повредить детали устройства. После редуктора необходимо установить запорный вентиль и только после него можно монтировать остальную систему водоснабжения или водяного отопления. Когда редуктор установлен, необходимо отрегулировать давление подачи воды в систему. Смотрим схему установки. Установка редуктора давления в системе водоснабжения Почему устройство желательно устанавливать после счётчика? По законодательству РФ, перед водяным счётчиком не должно находиться точек забора воды. По этой причине редуктор, который находится перед механизмом учёта, будет запломбирован, что значительно затрудняет обслуживание и ремонт редуктора давления воды. Регулировка давления воды Регулировка давления в системе не сложная и должна производиться при нулевом расходе воды в системе. Для начала нужно закрыть вентиль на выходе из редуктора, затем открыть входные вентили и впустить воду в редуктор. Когда в редуктор уже поступила вода, вращая специальным ключом винт для регулировки, необходимо установить необходимое давление. Обычно устанавливается давление немного выше требуемого, так как при открытии крана давление в системе немного понижается. Как правило, среднее давление в бытовой системе водоснабжения от двух до трёх с половиной атмосфер. Важно помнить! Для правильной и качественной работы прибора необходимо время от времени очищать его от грязи и проверять его состояние. Основные поломки редукторов Иногда редуктор может поломаться, либо ни выдавать нужного давления или вовсе не пропускать воду, либо давление в системе слишком большое и невозможно его уменьшить. Не стоит сразу бежать в магазин за новым устройством. Это может быть незначительная поломка клапана или мембраны, может просто засорение либо лопнувшая пружина. Имея небольшие навыки можно самостоятельно снять клапан прочистить редуктор или фильтр и заменить испорченную деталь самостоятельно при наличии таковой. Необходимые детали можно купить в специализированном магазине или же использовать донора. Смотрим видео: редуктор давления воды Valtec.На основании всего вышесказанного можно сделать вывод — редуктор давления воды в системе водоснабжения предназначен для выравнивания и настройки давления. Устанавливать такие устройства лучше после приборов замера, а при выходе из строя не обязательно сразу менять его на новый редуктор и, что их существует несколько типов и множество видов. Однако кроме бытовых редукторов давления существуют и промышленные. teplomex.ru Доброго времени суток всем, кто читает этот пост! В нем я расскажу о редукторах понижения давления. Начинаем, как обычно, с определения. Редуктор понижения давления — устройство, которое позволяет локально снизить давление в системе водоснабжения квартиры или частного дома. Предназначен редуктор для защиты водопроводного оборудования от действия высокого давления. Редукторы понижения давления бывают следующих основных видов: Как видно из верхнего рисунка, вода, попадающая на вход редуктора, своим давлением давит на прикрепленный к штоку золотник. Вода стремится вдавить золотник в седло с одной стороны, а с другой его стремится удержать на месте пружина. После чего вода через небольшую щель попадает на выход редуктора. Таким образом, давление на выходе из редуктора будет меньше, чем на его входе. Если давление на входе будет меньше чем то, на которое настроен редуктор, то проток через редуктор не блокируется. Требования по монтажу зависят от производителя редукторов и обязательно указываются в инструкции, которая идет в комплекте с редуктором. Для всех редукторов важно соблюдать направление протока (оно указывается на корпусе при помощи стрелки). Для некоторых важно положение в пространстве. Связано это с особенностями конструкции или с наличием встроенного грязевика. Обычный поршневой редуктор не чувствителен к изменению положения в пространстве. Кроме того, для возможности снятия и обслуживания необходимо ставить шаровые краны до и после редуктора. Устанавливается редуктор понижения давления на вводе в дом или квартиру до приборов учета, но после фильтров грубой очистки. При установке редуктора перед водонагревателем, производитель рекомендует выдерживать расстояние и не ставить его прямо на вводе. Иначе излишние давление, которое появляется при нагреве воды нарушит работу редуктора и от него не будет никакого толку. На этом рекомендации по монтажу редукторов заканчиваются. Редуктор, при правильной эксплуатации должен прослужить вам много лет. При выборе прибора в магазине, я рекомендую не покупать совсем дешевые поршневые модели. Они скорее всего сделаны из дешевых материалов и срок их службы будет меньше, чем у качественных европейских моделей. На этом все, пишите вопросы в комментариях. znayteplo.ru Редуктор давления или регулятор давления - важный элемент сантехнической арматуры отопления и водоснабжения. В отоплении редукторы применяются довольно редко, а в водоснабжении, особенно квартир, регулярно. Редуктор давления ограничивает и стабилизирует максимальное давление. Если на входе в квартиру вода давит 6 атмосфер, то на выходе из редуктора можно получить 3 атмосферы, что в большей степени комфортно и безопасно. Эти изделия, как правило, требовательны к чистоте воды. Грязная вода губительно сказывается на их надежности. Рекомендуется очищать воду перед прибором понижения давления. В нашем ассортименте довольно большой выбор редукторов, но все они однотипны. Есть дорогие, такие как Far, Honeywell и дешевые Itap. Цена редктора давления в основном связана с его долговечностью и надежностью. Есть регуляторы давления с манометрами и без них. Есть с американками или сгонами и с обычными резьбами. Есть с определенной наружной или внутренней резьбой, а также с двумя резьбами сразу, например, с наружной 3/4 и внутренней 1/2. Подавляющая часть приборов стоят дорого, а условия их эксплуатации отличаются строгостью условий, нарушение которых приводит к преждевременному выходу устройств из строя. Важнейшая из характеристик - предельный уровень давления в водопроводе, превышение которого может стать причиной разрушения агрегатов или протечки. При реконструкции или установке новой системы водоснабжения в доме или в квартире, важно правильно распланировать местоположение конструктивных элементов, сантехнических и прочих приборов. В числе которых: К примеру, водонагреватели (какой выбрать — накопительный или проточный прочитайте ) оснащены клапанами давления, которые при повышении давления в водопроводе или гидроударе выплескивают избыток воды наружу. Тоже самое касается и прочих приборов , которые устанавливаются и используются в водопроводной системе (про оборудование для обезжелезивания воды написано на странице). Чтобы избежать аварии и серьезных последствий, рекомендуется установить прибор - редуктор давления воды. Этот прибор нужен для стабилизации и поддержания допустимого напора, он не позволяет превысить критический уровень давления воды. Принцип действия редуктора основывается на автоматической компенсации входного водного давлени ruscos.ru Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки. Редуктор давления воды фото С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств. Принцип работы редуктора давления воды фото В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются. Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления. Внешний вид и схема редуктора Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар. Условия применения: Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам. Редуктор давления воды для бойлера фото В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений. И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать. Редуктор давления воды с манометром фото В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды. olymp.inРедуктор давления воды: назначение и принцип работы, разновидности и регулировка. Как работает редуктор давления воды
Редуктор давления воды: состав и принцип работы
Полный состав механизма
Куда монтируется редуктор
Принцип работы редуктора
Монтаж редуктора давления воды
Редуктор давления в системе водоснабжения: регулировка и обслуживание
Выполняя строительство или ремонт, мы с особой тщательностью и скрупулёзностью относимся к выбору сантехнического оборудования. После соблюдаем все требования производителя при установке. Если учитывать цену на сантехнику и сложность её монтажа, а также желание обрести надёжную и работающую сантехническую систему, то такие наши действия будут вполне оправданными.Устройство и принцип действия
Первый тип РДВ поддерживает давление в трубопроводе автоматически, за счёт изменения проходного сечения в клапане. Пока заданная величина не будет стабильна в трубопроводе, он будет держать клапан открытым. Подобные механизмы называются пропорциональными, потому что пропускная способность прямо пропорциональна отходу мгновенных параметров от заданного значения. Регуляторы типа «до себя» применяют в системах отопления, насосных агрегатов и т. д.Назначение бытового регулятора давления воды
Защитить трубопровод и подключённое к нему оборудование от увеличения давления жидкости в магистрали более поставленного значения. Довольно часто напор сильно превышает поставленное значение и временами выходит за максимально допустимые параметры. Часто от такой проблемы страдают проживающие в высотных домах. В таких домах, чтобы вода дошла до последних этажей, приходится в несколько раз увеличивать давление. Из-за того, что проходящие по квартирам трубопроводы и оборудование, которое установлено, не подходят к превышению напора, часто случаются протечки и выходит из строя дорогостоящая бытовая техника: посудомоечные, стиральные машины, водонагреватели и термостаты.
Понижение употребления воды. От уровня напора зависит, какое количество воды вытечет из крана за установленный интервал времени. Понизив давление до подходящего уровня, возможно экономить несколько кубических метров воды. А для обладателей загородных дач и домов с независимой канализацией экономия также связана с уменьшенным количеством стекающих вод. И поэтому пользоваться услугами ассенизатора нужно будет намного реже.Критерии выбора
Конструктивные особенности
Современный регулятор давления делится на поршневой и мембранный. Несмотря на тот факт, что поршень почти не срабатывается, поршневой редуктор менее надёжный. Данный факт связан с чувствительностью к чистой воде (частички грязи, а также песка могут привести к заклиниванию поршня), возможностью коррозии конструкций.Технические параметры
Чтобы определиться, какой именно прибор вам нужен, стоит посмотреть, какие требования стоят для подключения оборудования, установленного в квартире. Производитель чаще всего показывает требования в техническом паспорте или на специальной табличке, которая размещается на задней панели.Материал и качество изготовления
Как все водопроводные арматуры, регулятор давления должен производиться из крепких сплавов, таких, как сталь, латунь, бронза. Помимо этого, все сплавы, которые включают железо, обязаны иметь в своём составе лигатуры с антикорродирующими свойствами. В торговых точках возможно найти как хорошие изделия, с качеством высокого уровня, так и явное барахло.Как устанавливать и регулировать
сам регулятор давления,Обслуживание и ремонт
Если невозможно настроить выходные параметры, это свидетельствует о повреждении мембраны. В ходе эксплуатации могут быть подтекания жидкости из-под некоторых частей корпуса. При появлении признаков, свидетельствующих о неисправности, устройство снимают и разбирают. Зачастую повреждение диафрагмы содействует коррозии пружины. Данные детали и уплотнительные прокладки продаются как ремкомплект. Поэтому отремонтировать прибор своими руками не составит труда. После ремонта регулировка редуктора давления воды в системе водоснабжения производится повторно.Редуктор давления воды в системе водоснабжения
Редуктор давления воды в системе водоснабжения: регулировка, технические характеристики, виды
Читайте также:

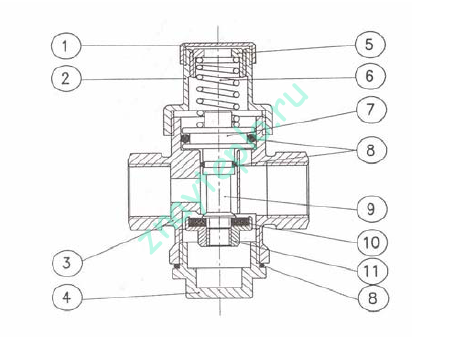

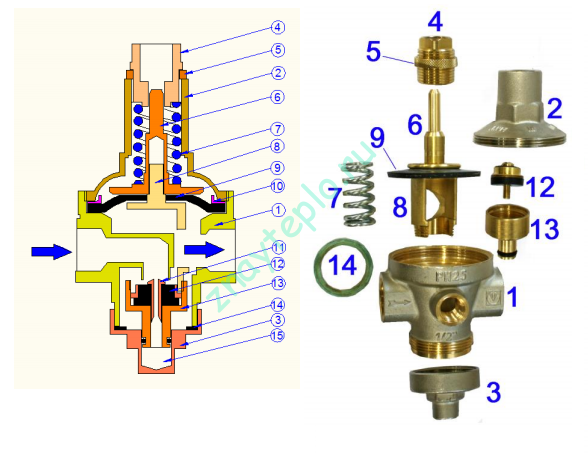

Редуктор понижения давления. Принцип действия и применимость.
Виды редукторов понижения давления.
Монтаж редукторов понижения давления.
Резюме.
Ремонт редуктора давления воды своими руками. Конструкционные особенности и виды. Как работает РДВ.
Редуктор давления воды для квартиры.
В многоэтажных домах, когда квартира находится на одном из первых этажах, давление воды высокое. Из-за этого возникает свист в смесителях, кранах, трубы испытывают повышенные нагрузки. Существует опасность разрыва водопроводных труб из-за гидроударов, которые возникают при резком закрытии кранов соседями или вами же. По большому счету для компенсации гидроударов нужно использовать гидроаккумуляторы, но в квартирах обычно недостаточно для них места. Одним из элементов безопасности является редуктор давления. Он понижает давление до выставленной на нем нормы. Редуктор давления для водоснабжения дома.
Если в дом подходит вода из колодца или скважины, то наверняка существует насос, реле давления, гидроаккумулятор и все, что с этим связано. Насос закачивает воду в гидроаккумулятор, доводит давление в системе до верхнего предела отключения реле, реле отключает насос и гидробак начинает раздавать воду, опуская давление до нижнего предела включения насоса. При этом происходит постоянный подъем давления и его спад. Вы открываете кран чтобы помыть руки или принять душ, а из крана вырывается струя сначала сильная, потом напор падает. Через некоторое время опять сильная и снова идет на спад. Чтобы этого не происходило, поставьте редуктор давления. Допустим на реле давления выставлен верхний порог 5 бар, дифференциал 2,5 бар. Получается, что при 5 барах насос выключается, при 2.5 включается снова. 2,5 бар - это довольно неплохое давление, которое вполне комфортно для бытового использования. Если выставить на редукторе давление 2.4 бар, то интенсивность струи из крана не изменится ни при пустом гидроаккумуляторе, ни при полном. Размеры редукторов давления.
Для квартиры обычно используются 1/2" и 3/4" (полдюймовые - самые популярные). Это напрямую зависит от патрубка, идущего от стояка. Если подходит 3/4", то заужать полдюймовым редуктором проход не стоит. Для дома в основном 1", так как это стандартный размер обвязки скважинных и колодезных насосов. Что такое редуктор и как он действует
