Монтаж кровли из битумной черепицы Ruflex

От качества материалов, используемых для строительства крыши, ее покрытия, а также от правильного монтажа в большой степени зависит сохранность всего строения и длительная его эксплуатация. В последнее время многие строители в качестве способа устройства кровли выбирают монтаж гибкой черепицы, прежде всего, благодаря простому монтажу и надежности. Простой и быстрый монтаж черепицы является решающим фактором выбора для многих строителей, так как в этом случае можно приобрести материалы отличного качества (а значит, и более дорогостоящие) на средства, сэкономленные на оплате услуг монтажников. Многие специалисты рекомендуют использовать финскую черепицу марки Ruflex, которая имеет большое количество преимуществ.

Преимущества битумной черепицы

 Битумная черепица руфлекс кровля производится несколькими компаниями, одной из лучших из них является финская Katepal, известная продукцией под маркой Ruflex. Такая черепица имеет немало преимуществ. Так, она предназначена дл использования в суровых холодных и снежных условиях, надежная и долговечная, отличается легким монтажом. Привлекает также хороший сервис и оперативная и квалифицированная техподдержка. Кроме того, битумная черепица производится разных оттенков, что позволяет подобрать ее под дизайн строений любого вида.

Представительства компании расположены во многих городах и также в интернете, где выбирать материалы очень удобно и быстро в режиме онлайн. При выборе оттенка черепицы рекомендуется рассмотреть ее вживую при разном освещении, в том числе и естественном, чтобы убедиться в правильности выбора и отличном сочетании выбранной черепицы с фасадной отделкой строения.

Подготовка к монтажу Перед началом установки черепицы, необходимо хорошо обработать основание, от качественного состояния которого зависит и качество кровли в целом. Хорошо использовать в качестве основы толстую влагостойкую фанеру, например, толщиной восемнадцать миллиметров. Можно также применять с этой целью и доски, но фанера, в отличие от них имеет ряд преимуществ. Так, листы фанеры и доски одной толщины имеют разный вес – фанера значительно легче, что удобно при монтаже. Кроме того, листы фанеры имеют большую ширину, а значит, основание будет иметь меньше швов и, как следствие, получится более ровным. Для самостоятельного монтажа фанеру использовать лучше в виду ее простой установки и отсутствия необходимости обладать тем уровнем мастерства, который необходим для установки досок в качестве основания.

Важным условием получения хорошего основания является сухость материала (и фанеры, и досок). Рекомендуемая влажность материала не должна быть более 20 процентов от сухого веса материала. Удобно обеспечивать сухость материала в процессе выполнения работ, используя кровельный гидроизоляционный рулонный материал Ruflex. Если строительство осуществляется на местности с влажным климатом, рекомендуется перекрыть гидроизоляционным слоем всю поверхность крыши. Если климат не характеризуется повышенной влажностью или крыша имеет наклон от 18 градусов, то слой гидроизоляции допускается укладывать только в те места крыши, где конструкции строения проходят кровлю насквозь, а также на следующих ее элементах: коньки кровли, карнизные свесы, в ендовы и торцевые части кровли. Также гидроизоляция необходима по периметру окон мансардных.

Подкладочный гидроизоляционный слой укладывают таким образом: сверху вниз материал устанавливают с нахлестом в десять (или более) сантиметров параллельно свесу карнизному. Края материала следует зафиксировать с помощью кровельных гвоздей, расположенных через каждые двадцать сантиметров, после чего клеем К-36 швы герметизировать. Рекомендуется описанные шаги выполнять не самостоятельно, а вдвоем. Последующие же этапы монтажа можно осуществить и самостоятельно.

После укладки слоя гидроизоляции устанавливают металлические планки (карнизные) для защиты краев обрешетки от осадков. При этом необходимо делать нахлест в два сантиметра и выдерживать расстояние между гвоздями – не более 10 см. Вбивать гвозди лучше в шахматном порядке. Аналогично монтируются и планки фронтонные, необходимые для защиты обрешетки на торцах кровли. Далее ендовы следует покрыть ковром Ruflex Super Pintari, и приступать к монтажу черепицы.

Монтаж черепицы Монтаж черепицы прост, так как битумная черепица Ruflex является самоклеющейся черепицей. Рекомендуется укладывать черепицу из нескольких упаковок одновременно, чередуя ее. Начинать монтаж рекомендуется с карнизной черепицы, снимая с плиток защитную пленку и укладывая их встык. При этом от места перегиба планки карнизной следует отступать 1 или 2 см. Первый ряд черепицы укладывается влево и вправо от центра свеса карнизного, оставляя не более сантиметра между кромками карнизной и рядовой черепицы. Гвозди, которыми крепилась карнизная черепица, необходимо закрыть черепицей рядовой.

Когда крыша имеет уклон до 45 градусов, то каждый лист черепицы крепится четырьмя гвоздями, а если угол наклона больше – то рекомендуется использовать от шести гвоздей. Вбиваются гвозди выше линии паза на два или три сантиметра.

Каждый последующий ряд необходимо выводить на уровне с плитками ряда предыдущего либо немного выше их, а на торцах кровли необходимо обрезать и проклеить клеем черепицу на планку торцевую сантиметров на десять (или больше). Таким образом, черепица монтируется до конька. Для покрытия конька следует использовать специальную, коньковую черепицу, которую делают, разделяя на три части черепицу карнизную.

Короткой стороной полученную черепицу следует устанавливать параллельно коньку таким образом, чтобы линия конька разделяла плитку на две равные части. Где плитка перекрывается с другими плитками необходимо вбить гвозди. Следующие ряды монтируют с нахлестом в пять сантиметров. Так кровля из битумной черепицы Ruflex будет практически готовой.

Монтаж кровли из битумной черепицы вполне можно осуществить и своими руками, следуя инструкции и рекомендациям специалистов. Также необходимо проконсультироваться по вопросам установки черепицы возле нестандартных кровельных элементов. Обычно инструкции понятны и не требуют владения специальными навыками или использования особых инструментов. Достаточно иметь небольшой опыт строительных или отделочных работ, чтобы без сложностей самостоятельно покрыть кровлю битумной черепицей Ruflex. В результате получится надежная, долговечная и привлекательная кровля коттеджа, дачи или другого строения.

house-dacha.ru

Монтаж битумной черепицы своими руками

Битумная черепица представлена на рынке нашей страны множеством производителей: Katepal, Shinglas, Siplast, Tegola, Ruflex и т.д. Этот материал обладает уникальными эксплуатационными характеристиками и используется для покрытия кровель во всех регионах. В этой статье подробно рассмотрим технологию монтажа гибкой черепицы.





Инструменты

Для монтажа вам понадобятся:

• Карандаш
• Ножницы по металлу
• Рулетка
• Разметочный шнур
• Нож
• Шпатель
• Шуруповерт
• Саморезы
• Молоток
• Кровельные гвозди
• Герметик

Также приготовьте: подкладочный материал под черепицу, ковер для ендов, профили карнизные и фронтонные, аэратор для вентиляции и битумную мастику.

Основание

Битумная гибкая черепица укладывается только на сплошное основание, выполненное из влагостойкой фанеры, сухой доски или OSB-плиты. Главное требование к поверхности — идеальная ровность. Предварительно можно пройтись по фанере шлифовальным кругом.

Начало монтажа

Монтаж кровли из битумной черепицы начинается с того, что перед укладкой черепицы, на основание надо постелить подкладочный ковер песочной стороной вверх. Он закупается одновременно с черепицей у того же производителя.

Если уклон скатов крыши менее 20 градусов, подкладочный ковер расстилается по всей поверхности кровли. Если уклон больше 20 градусов, достаточно покрыть кровлю по периметру, а также коньки, ребра и ендовы.

Прибивается подкладочный ковер кровельными гвоздями с шагом 20 сантиметров.

У ендов ширина подкладочного слоя должна быть не меньше метра, по периметру скатов — полметра.

На всей поверхности кровли укладка ковра может вестись с любого края, сверху и снизу.

Нахлесты по горизонтали и вертикали — 10 сантиметров. Края можно фиксировать гвоздями с шагом 20 сантиметров. Вертикальные швы герметизируются мастикой и плотно прижимаются между собой.

Укладка ковра возле ендов делается так:

1. Расстилается подкладочный ковер ровно посередине между скатами кровли
2. Его края промазываются мастикой по периметру
3. Ковер с силой прижимается и в дополнение фиксируется гвоздями с шагом 25 сантиметров

Ширина слоя мастики — не менее 10 сантиметров.

Стоит отметить, что битумная черепица придает оригинальность крыше на фоне других домов. Однако, ондувилла обладает таким же качеством. Правильный монтаж ондувиллы придаст крыше Вашего дома не только оригинальность, а также защиту.

Если же бюджет позволяет, то Вы можете сделать крышу дома еще уникальнее, использовав керамическую черепицу. Монтаж которой описан здесь.

Установка фронтонных и карнизных свесов

Сбоку крыши и на карнизе надо установить защитные планки. Крепятся они теми же кровельными гвоздями или саморезами в шахматном порядке с шагом пятнадцать сантиметров. Нахлест профилей друг на друга — 5-10 сантиметров.

Монтаж карнизной черепицы

Первой монтируется карнизная полоса.

Ее размер находится в пределах 1 метра 25 сантиметров. Она укладывается поверх карнизной планки с 10 миллиметровым зазором.

Перед монтажом с полосы снимается защитная лента.

Один конец полосы самоклеящийся, второй — нет. Его прибивают гвоздями с шагом 20 сантиметров.

Распаковка и монтаж листов

Настала пора распаковки пачек с листами гибкой черепицы. Чтобы на кровле в последующем не было резкого перепада цветов, рассортируйте листы по стопкам, доставая по одному из каждой.

Перед укладкой элементов не забывайте снимать защитную пленку.

Укладка на широких кровлях начинается с центра карниза. На кровлях малой площади можно начинать монтаж с любого края крыши.

Первая плитка стелется поверх карнизной полосы таким образом, чтобы расстояние между выступами гонта и перегибом кровельной планки равнялось одному сантиметру, и выступы бы одновременно покрывали места стыков карнизных черепиц.

Крепят гонты гвоздями или саморезами в количестве 4-6 штук на 1 лист на расстоянии 3 сантиметров от лепестков.

Не используйте слишком короткие гвозди. Они могут выйти наружу в результате колебания влажности древесины.

К первому гонту встык справа и слева монтируют другие гонты. Таким образом, выполняется весь первый ряд.

Второй и последующие ряды

Укладка второго ряда выполняется таким образом, чтобы концы лепестков верхних плиток совпадали с горизонтальным участком кромки лепестков нижних плиток.

При этом первый лист черепицы второго ряда смещается на половину лепестка вправо или влево.

Далее аналогичным образом укладываются все остальные ряды.

Когда гонты уложены до коньковой планки, их остатки надо отрезать.

Если процесс монтажа битумной черепицы Вам показался сложным, рекомендуем осуществить кровлю другими материалам, например ондулином. Монтаж ондулина может выполняться человеком без опыта кровельных работ.

Также можно осуществить фальцевую кровлю, или же применить такой материал как профнастил. Монтаж фальцевой кровли описан тут, а монтаж профнастила здесь.

Оформление конька

Для оформления конька используют коньково-карнизные плитки.

Карнизную плитку делят на три части по перфорации и по очереди закрепляют гвоздями с двух сторон на стыке скатов, предварительно снимая защитную пленку. Нахлест между элементами — 5 сантиметров. Обустройство ребер крыши делается таким же образом, начиная с нижней стороны.

Крепление гонтов у ендов и торцов

У ендов концы гонтов отрезаются ножом. Направление резки должно совпадать с направлением обрешетки. На края наносится мастика, и гонты плотно прижимаются. Гвозди не используют.

На краях кровли листы черепицы обрезаются по линии торца и приклеиваются.

Укладка битумной черепицы возле дымохода

Возле дымохода укладывают черепицу следующим образом:

1. По периметру трубы монтируются треугольные рейки, размером 5×5 сантиметров
2. Из ендового ковра вырезают четыре куска шириной 50 сантиметров
3. Их по очереди промазывают клеем
4. Куски монтируются с четырех сторон трубы так, чтобы нахлест на кровлю составлял 20 сантиметров, а на трубу — 30 см.
5. Место примыкания листов к трубе закрывается металлической планкой, которая крепится механическим способом
6. Стыки заполняются герметиком

Если дом построен из дерева, то лучше сделать так:

1. Трубу по периметру обшивают предварительно заготовленными обрезками фанеры, высотой 30 сантиметров
2. Фанера обмазывается мастикой
3. Отрезанные куски ендового ковра приклеиваются и дополнительно прибиваются гвоздями. Их края загибаются

Места других примыканий прорабатываются аналогично.

Монтаж вентиляционных выводов

Для беспрепятственного выхода воздуха из-под кровли в ней делают отверстия, по диаметру совпадающие с размером устанавливаемых аэраторов. Аэраторы крепятся гвоздями или приклеиваются. Затем поверх их фартуков укладывается черепица, концы которой вырезаются.

Монтаж битумной черепицы своими руками окончен! Теперь можно наслаждаться уникальным внешним видом своей кровли! Не забывайте два раза в год проводить осмотр кровли, чтобы предотвратить серьезные последствия.

Видео-урок про монтаж битумной черепицы

megabeaver.ru

Битумная черепица своими руками | Строительный портал

Большое значение в строительстве или отделке дома занимает выбор наружного покрытия. Одним из популярных способов отделки крыши выступает битумная черепица. Но для получения качественного результата работы необходимо узнать технологию изготовления и укладки битумной черепицы. Если внимательно изучить этот вопрос, то сделать это вполне возможно. В данной статье ознакомимся с особенностями и основными приемами укладки битумной черепицы своими руками.

Оглавление:

1. Общие сведения о битумной черепице
2. Основные производители битумной черепицы
3. Устройство кровли из битумной черепицы

Общие сведения о битумной черепице

Название битумная черепица получила из-за использования в изготовлении битума - материала, имеющего свойства смолы или асфальта. Битумную черепицу еще называют “мягкой” или “гибкой”. Эта черепица характеризуется нулевым водопоглащением, что приводит к отсутствию коррозии и гниения на крыше.

В состав гибкой битумной черепицы, кроме битума, входит стеклохолст и каменная посыпка.

Стеклопанель или стеклохолст делают из стеклянных нитей. Материал характеризуется высокой прочностью, но также очень легкий в работе.

Для производства черепицы используют битум, который обогащают кислородом. При использовании штучного битума черепица становится более морозостойкой и эластичной.

Гранулят - это материал, изготовленный на основе каменной присыпки. Для изготовления используют сланцевый или базальтовый камень. Отличить черепицу, сделанную с базальтового камня от черепицы со сланца очень просто. Базальтовая присыпка имеет круглую форму, а сланцевая - продолговатую. Базальтовая присыпка лучше, так как не осыпается в процессе эксплуатации.

Стеклохолст обволакивают с двух сторон специальной смолой на основе битума, а затем посыпают каменной присыпкой с одной стороны. Другую сторону составляет клеящаяся грунтовка, которая обеспечивает сцепление черепицы и кровли.

В магазинах продают битумную черепицу упаковками в размере 2*3м. Один квадратный метр такой черепицы весит от восьми до двенадцати килограмм.

Гарантийный срок битумной черепицы довольно продолжительный от 10 до 30 лет. Чем выше качество битумной смолы, тем дороже цена черепицы, и тем выше срок эксплуатации.

Нарезка битумной черепицы производится разными формами. Это формы:

• бобрового хвоста,
• драконового зуба,
• дранки,
• кирпича,
• ромба,

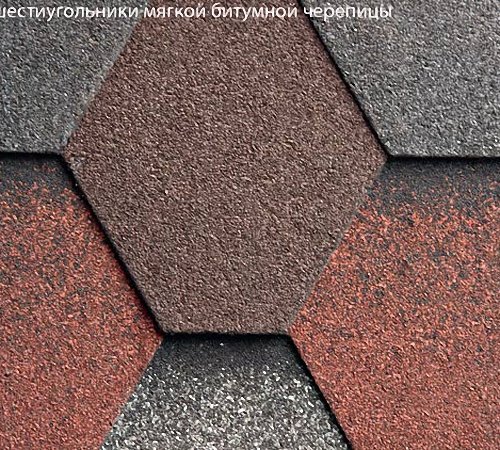

• шестигранника.

Преимущества установки битумной черепицы:

• защита кровли от механических повреждений, благодаря износостойкости;
• легкость процесса установки;
• отличные эстетические качества;
• небольшой вес, что облегчает процесс установки и транспортировки;
• крыша из битумной черепицы имеет длительный срок эксплуатации;
• широкий тепрературный режит от -50 до + 100 градусов;
• отсутствие шума во время дождя или града.

Основной недостаток битумной черепицы это высокая стоимость.

Основные производители битумной черепицы

1. GAF (Америка) - крупнейший в мире производитель битумной черепицы.

Особенности битумной черепицы GAF:

• размер: 3,05 м²;
• разнообразие цветов и дизайнерских решений, три серии битумной черепицы: “Люкс”, “Стандарт” и “Премиум”
• высокое качество материала;
• со временем не тускнеет;
• использование органических материалов при изготовлении черепицы.

Цена: от 31 $ за 1 шт.

2. IKO - огромная фирма по производству битумной черепицы, которая имеет заводы в США, Канаде, Бельгии и Словакии.

Особенности:

• использование базальта, в качестве присыпки;
• обработка битума с помощью горячего воздуха;
• отличный эстетический вид;
• доступная цена.

Цена: от 15 $ за 1 уп.

3. KATEPAL - финская компания по производству битумной черепицы.

Особенности:

• использование нетканного стеклохолста в производстве битумной черепицы;
• в качестве присыпки выступают минеральные гранулы;
• отличная защита от воды, ультрафиолета и перепада температур.

Цена: от 10 $ за 1 уп.

4. SHINGLAS - битумная черепица, которую производят на российском заводе ТехноНИКОЛЬ.

Особенности:

• множество цветов и вариантов нарезки;
• комбинация нескольких оттенков в отделке крыши;
• экономичность - наличие минимальных отходов;
• основа черепицы - стеклохолст;
• основа подкладочного ковра - полиэстер.

Цена: от 11 $ за 1 уп.

5. Owens Corning - производится в США. Имеет ряд особенностей:

• антигрибковое покрытие;
• огромное количество цветовых решений;
• высокая пожаробезопасность;
• технология омеднения базальтовой присыпки обеспечивает долгий эксплуатационный срок.

Цена: от 16 $ за 1 уп.

6. RUFLEX - российская компания по производству битумной черепицы.

Особенности:

• экологическая безопасность;
• применение усовершенствованного битума;
• морозоустойчивость;
• эластичность.

Цена: от 11 $ за 1 уп.

7. ONDUVILLA - битумная черепица итальянского производства.

Особенности:

• размер: 110х40 см;
• легкость эксплуатации;
• использование запатентованной технологии “high resistance”, которая предполагает пропитку основы черепицы битумными смолами;
• гарантия 15 лет;
• устойчива к воздействию химических и биологических веществ.

Цена: от 26 $ за 1 уп.

Битумная черепица видео:

8. TEGOLA - итальянская битумная черепица.

Характеристики:

• более 1000 цветовых решений;
• посыпка, изготавливается из базальта;
• хорошая звукоизоляция;
• гибкость и пластичность;
• слой полиуролетанового лака отлично защищает кровлю от атмосферных осадков.

Цена: от 15 $ за 1 уп.

Устройство кровли из битумной черепицы

Условно монтаж битумной черепицы разделяют на такие этапы:

1. Устройство подкладочного ковра под битумную черепицу.

2. Установка пароизоляции.

3. Укладка битумной черепицы: технология и способы.

Условия хранения битумной черепицы:

• температура не ниже +5°C;
• при жаркой погоде хранение осуществляется только в тени;
• не устанавливайте битумную черепицу во время дождя или снега;
• при монтаже битумной черепицы в холодное время года, рекомендуется перед установкой поместить упаковки битумной черепицы в теплое помещение на два-три дня.

Кровля из битумной черепицы достаточно влагостойкая, но некоторые производители рекомендуют перед укладкой черепицы покрыть основание рубероидом.

Рубероид придаст черепице герметичность и дополнительную прочность.

Воспользоваться рубероидом следует в том случае, если здание расположено в суровой климатической зоне, где дуют постоянные ветра. Также, при небольшом наклоне крыши следует применить подкладку из рубероида.

Чтобы обеспечить правильную вентиляцию воздуха необходимо оставить каналы для вентиляции. Каналы на нижней и верхней части крыши обеспечат правильную циркуляцию воздуха над теплоизоляцией. Виды изготовления каналов: вытяжка, коньковый аэратор или решетка на кровле. Размер вентиляционного отверстия расчитывается согласно углу наклона крыши. Чем ниже угол, тем больше вентиляционное отверстие. Например, при наклоне крыши на 30 градусов размер отверстия составляет 4 см, а при наклоне на 15 градусов - 8 см.

Советы по монтажу битумной черепицы:

1. Основание под укладку битумной черепицы должно иметь такие характеристики как прочность, несгибаемость и ровность.

2. Материалом для основания выступает обрезная доска. Рекомендуемая влажность дерева 15 %. Расстояние между досками составляет 15*15 см.

3. После подготовки основания из дерева проводим пароизоляцию. По всей поверхности крыши укладывают пленку, которую закрепляют деревянными планками, степлером и гвоздями. Поверх пленки уложите утеплитель: пенопласт или специальные плиты. После укладки утеплителя приступите к установке ветрозащитной пленки.

4. Следующий этап - установка сплошного настила из фанеры, сухой шпунтованной доски или ДСП. Обязательно обработайте деревянные детали крыши антисептиком или антиперином, для предотвращения развития плесени и грибка.

5. После проведения подготовительных работ на крыше укладывают подкладочный ковер. В качестве ковра выступает битумно-полимерный рулонный материал. Укладка производится с нижнего правого угла, накладывание слоев между собой составляет 10 см в горизонтальном направлении и 15 см в вертикальном. С помощью специальных оцинкованных гвоздей прикрепите подкладочный ковер на поверхность.

6. Дальше узнаем о битумной черепице как укладывать и какие советы помогут увеличить срок эксплуатации битумной черепицы.

7. Начинать установку битумной черепицы следует с монтажа карниза с фланцами, который придает крыше законченный вид. Минимальная толщина карниза - 15 см. Для крепления фланцевого карниза используют гвозди. Интервал крепления - 10 см. Гвозди набивают зигзагообразно.

8. Укладка самой черепицы производится с нижнего ряда. Перед укладкой с черепицы снимают защитную пленку и прикрепляют на основание кришы. Расстояние между карнизом и первым рядом составляет 2-3 см. Плитка крепится к основанию при помощи гвоздей и клея.. Гвозди забивают на расстоянии 3 см от края плитки по углам. Расход гвоздей на одну плитку составляет 4 шт. Толщина зазора между гонтами 2-3 мм.

9. Если крыша имеет большой угол наклона или местность характеризуется ветреностью, то лучше закрепить плитку при помощи 8-10 гвоздей.

10. Для отделки коньковой зоны используются специальные листы. Установка конькового листа производится таким образом, чтобы последний ряд черепицы был наполовину закрыт. Нахлест коньковых листов составляет 10-12 см.

11. Для ендовых зон предусмотрен специальный ендовый ковер. Крепление ковра осуществляется при помощи специального клея и гвоздей.

12. Для того, чтобы избежать неоднородного цвета следует укладывать черепицу вперемешку из разных упаковок.

13. Если на крыше есть примыкание к вертикальным поверхностям, то перед укладкой черепицы следует прибить специальную треугольную линейку. На эту линейку заведите верхнюю часть черепицы, а затем закройте металлическим фартухом.

14. При укладке черепицы возле дымовых труб, необходимо теплоизолировать дымоход.

Монтаж битумной черепицы видео:

strport.ru

Монтаж битумной черепицы. Видео

Монтаж любого кровельного покрытия требует от установщика особых знаний и навыков, однако покрыть крышу гибкой черепицей своими руками не составит особого труда даже для человека далёкого от строительства, тем более что подробная инструкция к монтажу есть в каждой упаковке.

Битумная черепица применяется на скатных крышах с уклоном до 11,3°. Если уклон меньше, потребуется соблюдение дополнительных инструкций к монтажу.

Инструменты и материалы

Из материалов вам понадобится: подкладочный и ендовый ковёр, металлические планки, битумный клей, кровельные гвозди, шурупы, рядовая и коньково-карнизная черепица, а также уплотнение выводов. Необходимые инструменты: нож, молоток, ножницы по металлу, рулетка, шпатель. Если монтажные работы проводятся в холодную погоду, то понадобится пистолет для клея и строительный фен.

Монтаж битумной черепицы своими руками

Для монтажа гибкой черепицы необходимо подготовить жёсткое основание из листов влагостойкой фанеры или плит ОСБ. Это обезопасит монтажные работы, поспособствует более надёжной герметизации выводов, а также позволит эффективно компенсировать возможную конденсационную влажность. Плиты укладываются на стропила, создавая сплошную обрешётку.

Необходимым условием при монтаже гибкой черепицы является использование подкладочного ковра, который защищает кровлю от влаги и гарантирует долговечность всей конструкции. Специалисты рекомендуют использовать в качестве подкладки ковёр RUFLEХ U-EL или K-EL. Укладка ковра на клеевой основе не вызовет никаких сложностей. При большом уклоне крыши подкладочный ковёр удобно укладывать вертикально в направлении от конька к карнизу, начиная с торцевой части ската. Первыми покрываются ендовы. Полотно ковра размещается вдоль дна ендовы, остальные полотна укладываются внахлёст на 15 см. Места наложения тщательно проклеиваются. Подкладочный ковёр монтируется с хорошей натяжкой, что не допустит его деформации и провисания в тёплую погоду. Крепление производится с помощью кровельных гвоздей, начиная с верхнего конца.

При менее крутом уклоне крыши возможна горизонтальная укладка подкладочного ковра, начинать которую следует с нижней части ската вдоль карниза. При любом варианте монтажа подкладки под битумную черепицу край ковра должен выходить на 2,5-3 см за край деревянного настила, который необходимо загнуть внутрь при установке металлической карнизной планки.

Монтируются карнизные планки на карнизах и торцах скатной крыши поверх подкладочного ковра. Чтобы избежать тепловой деформации, металлические планки крепят шурупами или кровельными гвоздями с широким шагом. Стыкуются планки внахлёст 5 см. Места соединений плотно крепятся с помощью двух гвоздей.

После монтажа подкладочного ковра и карнизных планок фронт работ опять перемещается к ендовам. Полотно ендового ковра, шириной 70 см и цветом соответствующим цвету выбранной гибкой черепицы, приклеивается на дне ендовы между швами подкладки и прибивается гвоздями по краям с шагом в 10 см.

Укладка гибкой черепицы начинается с карнизных свесов. Не забывайте удалять защитную плёнку с каждого элемента гибкой черепицы перед монтажом. Элементы карнизной черепицы приклеиваются встык по прямой линии. Если монтажные работы ведутся в холодную погоду, то клеевую поверхность необходимо подогреть монтажным феном или зафиксировать верхний край черепицы двумя гвоздями.

Иногда материал в упаковках с гибкой черепицей немного отличается по цвету. Для того чтобы в готовой кровле это не бросалось в глаза, следует перед укладкой перемешать гонты из нескольких упаковок. Наибольшего внимания к укладке рядовой черепицы требует первый ряд. Выступы гонтов обязаны покрывать швы между плитками карнизной черепицы, а края рядовых гонтов должны находиться по прямой линии в 2 см от нижнего края карнизных. Гвозди или шурупы, которыми крепится гибкая черепица, должны уверенно проходить сквозь деревянный настил. Недостаточная длина крепежного материала может способствовать отслоению черепичного покрытия. Для крепления гонта достаточно 4-х гвоздей, прибитых над вырезами рисунка вдоль клеевой поверхности к нижнему гонту. Напоминаем, что монтаж гибкой черепицы в тёплую погоду позволяет обойтись без использования гвоздей.

По такому же принципу укладывается вся рядовая черепица. Части гонтов, выступающие поверх конька, отрезаются.

В ендовах гонты приклеиваются не ближе, чем в 15 см от дна ендовы. Ширина проклеиваемого края должна составлять не меньше 10 см. Как и на торцах, нет необходимости крепить гонты в ендовах гвоздями. Клеевой герметизации будет достаточно.

Для качественного примыкания к основанию дымовых труб и остальных вертикальных выступов рекомендуется использовать ендовой ковёр PINTARI. Четыре отрезка ендового ковра устанавливают герметично по периметру согласно инструкции, поднимая край на высоту более 30 см. На верхнем крае дымовой трубы кусочки ендового полотна приклеиваются и к дымовой трубе, и к гибкой черепице, оставаясь под гонтами. При необходимости можно укрепить конструкцию гвоздями. Только после этого можно обшить дымовую трубу металлическим листом.

Если гибкая черепица монтируется на кровле домов бревенчатой конструкции, то примыкание к дымоходу необходимо крепить к заранее смонтированному фанерному воротнику. Это обеспечит оседание примыкания одновременно с оседанием сруба.

Пластмассовые фланцы или уплотнение из EPDM резины, которые применяют для оборудования канализационной вентиляции и прочих выводов, проклеивают и прибивают гвоздями к подкладочному ковру. Черепичный гонт вырезают строго по контуру вывода и приклеивают вокруг по всей площади фланца.

Последний этап работы по монтажу гибкой черепицы – это укладка коньковых черепичных плит. Приступают к нему тогда, когда все скаты крыши уже полностью покрыты. Гонт коньково-карнизной черепицы разделяют на три равных части и укладывают через конёк внахлёст 5 см. Крепятся плитки гвоздями по склеенному краю, причём край каждой последующей плитки должен накрывать шляпки гвоздей предыдущей.

Битумная черепица располагает большим количеством цветов и форм, что позволяет ей гармонично сочетаться с любыми облицовочными материалами и элементами строения. Шероховатая фактура плиток позволяет не портить внешний вид кровли снегозадержателями, так как в них просто не будет необходимости. Сплошная обрешётка в сочетании со сплошным ковром из гибкой черепицы проявляют отличные звукоизолирующие качества, что обеспечивает комфортное и уютное проживание. Черепица RUFLEХ имеет пожарный сертификат, подтверждающий её высокую пожарную безопасность. Правильно смонтированная битумная черепица придаст зданию респектабельный вид и эффективно прослужит несколько десятилетий.

Монтаж битумной черепицы RUFLEХ. Видео

postroy-sam.com

Технология укладки и монтаж битумной черепицы своими руками

Содержание статьи:

Разнообразие кровельных материалов, представленных на рынке, ставит владельцев дома перед нелегким выбором, что предпочесть. Основными определяющими факторами для тех, кто строит дом самостоятельно, являются доступная цена, удобство монтажа, долговечность и соответствие кровельного материала проекту дома. Можно сказать, что гонт отвечает всем перечисленным условиям. Он стоит дешевле, чем металлические кровельные материалы, и препятствует шуму. Его просто поднять на крышу, а сам монтаж битумной черепицы не представляет большой сложности. В линейке производителей несколько десятков цветовых оттенков, а долговечность гонта сопоставима с металлической кровлей.

Общие сведения

Существует несколько правил и инструкций, которым необходимо следовать при работе с битумной черепицей и монтаже своими руками.

Во-первых, упаковки с черепицей должны находиться в закрытом помещении до момента распаковки и поднятия на крышу. Хранить черепицу нужно уложенной на поддоны не более чем 16 рядов в высоту. Рулоны с подкладочным ковром, который используется для грунтовки, хранятся в вертикальном положении.

Во-вторых, работы можно проводить при температуре свыше +5 градусов. Перед работой черепица и грунтовочный толь должны сутки лежать в теплом помещении, если вы кроете крышу в холодное время года.В-третьих, гонт можно укладывать на крышах с уклоном от 15 до 85 градусов, а расчетная поверхность одной упаковки дается для кровли с уклоном в 45 градусов. Чем меньше наклон, тем больше расход. Шестиугольные гонты можно применять на крышах с уклоном не ниже 20 градусов.В-четвертых, битумная черепица – это не наплавляемая кровля, ее нельзя обрабатывать горелкой. Клейкая поверхность должна схватываться под солнечными лучами. Если ваш дом стоит в зоне сильных ветров или вы укрываете крышу в холодный период года, применяйте специальный битумный клей, например, Шингл Стик или Пластал.В-пятых, прозрачную пленку, которой закрыт клеящийся нижний слой гонта, снимают непосредственно перед укладкой.В-шестых, упаковки черепицы одного цвета могут отличаться оттенком (темнее – светлее), поэтому придерживайтесь правила: один скат – одна упаковка. Если это невозможно, придется выкладывать узор из разных оттенков, чтобы крыша выглядела эстетично.В-седьмых, ходить по кровле, покрытой гонтом, в жаркую погоду нельзя. Применяйте лестницы или кровельные кошки.В-восьмых, на бетонную стяжку или прямо на утеплитель гонт не кладется.

Обрешетка и подкладочный ковер

Под гонт делается сплошная обрешетка из фанеры (см. фото), доски, OSB-плиты. Если вы делаете обрешетку из фанеры или OSB-плит, то нужно придерживаться следующего правила: продольная сторона кладется параллельно коньку. Стыковочные швы каждого ряда фанеры не должны повторяться в следующем ряду, то есть листы укладываются швами вразбежку. Места стыковок тщательно крепятся по всей длине к стропилам.

Доску можно использовать обрезную или шпунтованную шириной не более 0,15 м и 0,24 м толщиной. Если доска короче длины ската, то стыки обрешетки должны быть уложены вразбежку, как и в случае фанеры.

На смонтированную обрешетку укладывается грунтовочный толь. Он служит дополнительной гидроизоляцией и выравнивает поверхность крыши для лучшей укладки битумной черепицы. Если величина уклона кровли менее 30 градусов, грунтовочный толь обязательно кладется по всей поверхности ската. В случае более крутых кровельных скатов подкладочный материал обязательно кладется под конек, ендовы, а также в местах примыканий к окнам, стенам, трубам, на торцах.

1. Для кровель с уклоном в 15-20 градусов подкладной ковер кладется параллельно карнизным свесам с нахлестом 0,15 м по вертикали и 0,08 м по горизонтали. Если нужно покрыть кровлю двойным слоем грунта, то нахлест делается в 0,5 м по горизонтали и 0,3 м по вертикали.
2. Для кровель с уклоном 21-85 градусов нахлест составляет 0,05 м по горизонтали и 0,1 м по вертикали. Для исключения образования наледи на грунтовочный слой устанавливаются капельники по карнизам и краям крыши. В ендовах подкладочный материал проклеивается и прибивается гвоздями, нахлесты составляют 0,3 м по вертикали и 0,15 м по бокам.

Технология укладки битумной черепицы несложна, но требует аккуратности, как и в случае с пластиковым шифером. Производители выпускают черепички разнообразной формы, уложить их красиво можно с помощью некоторых приемов. Для этого по грунтовочному толю наносятся мелом направляющие линии, которые помогут вам в укладке черепицы. Горизонтальные линии проводятся по скату крыши для каждых 4-5 рядов плитки. Если размеры ската от свеса до конька с одной стороны отличаются от размеров с другой стороны, то эту разницу нужно компенсировать горизонтальными линиями, чтобы черепица легла ровно. Вертикальные линии начинают размечать от элементов, которые нужно будет обходить, – слуховых и мансардных окон, вентиляционных и отопительных труб и так далее. Для скатов без обходных элементов сначала намечается средняя вертикальная линия (с помощью веревки и мела из двух точек), а затем от нее с шагом в те же 4-5 рядов черепицы проводятся остальные.

Правила крепежа

Каждый элемент черепицы крепится кровельными гвоздями. Они должны иметь широкую шляпку (не менее 0,08 см), чтобы не разорвать черепицу, и длину — не менее 2,6 см. Гвозди должны быть выполнены из металла с антикоррозионной обработкой и не выделяться на поверхности кровли. На одну черепицу нужно 4 гвоздя. Они забиваются на расстоянии 14,5 см от нижней линии черепицы и в 2,5 см от боковых ее граней. Нужно внимательно следить за глубиной, на которую забивается гвоздь. Если вы забьете его недостаточно, он будет выделяться на поверхности кровли. А если слишком глубоко, то образуется углубление, в котором будет скапливаться вода. И в том, и в другом случае гвоздь будет подвергаться действию воды и проржавеет.

Производители рекомендуют использовать ершеные или винтовые гвозди:

1. Ершеные гвозди имеют специальный подголовник в виде конуса, который позволяет расклинить такой гвоздь в отверстии, таким образом добиваются надежности крепления гонтов к обрешетке.
2. Винтовые гвозди имеют по длине нарезанную бороздку, которая придает дополнительную надежность креплению. В случаях, когда укладка битумной черепицы ведется на обрешетку, без грунтовочного толя, ее можно крепить скобами. Для использования скоб потребуется ручной или электрический степлер.

Кроме гвоздей или скоб вам понадобится битумный клей, поскольку, даже если вы ведете работы в теплое время года, вам нужно будет дополнительно укреплять черепицу в ендовах, в области примыканий к стенам, окнам и на коньке. Битумный клей может наноситься из шприца или с помощью стального шпателя. Клей при температуре ниже +10 градусов застывает, поэтому, если вы ведете работы в температурном диапазоне от +5 до + 10 градусов, клей нужно предварительно разогревать. Приклеенный гонт нужно обязательно прогревать термофеном (не газовой горелкой!), чтобы он схватился. Если монтаж ведется в теплое время, то приклеенные гонты термофеном не обрабатываются, но обязательно придавливаются для надежной склейки.

Продолжение читайте в статье «Монтаж гибкой черепицы». Мы также рекомендуем вам посмотреть инструкции в формате видео:

ukroem.ru

Битумная черепица технология укладки на видео

В последние несколько лет битумная черепица решила проблему приобретения качественного и дешевого кровельного покрытия для многих частных застройщиков. Особенно она подошла тем, у кого крыша очень сложной формы, ведь черепица изготавливается из гибкого и усовершенствованного материала – рубероида, который с давних времен применялся для кровельных работ.

Битумная черепица представляет собой листы в виде метровых полос шириной 32-34 см и толщиной 3-5 мм, которые по краю вырезаны по форме лепестков. После монтажа черепицы поверхность крыши напоминает кровлю из деревянного гонта, керамической черепицы или натурально сланца.

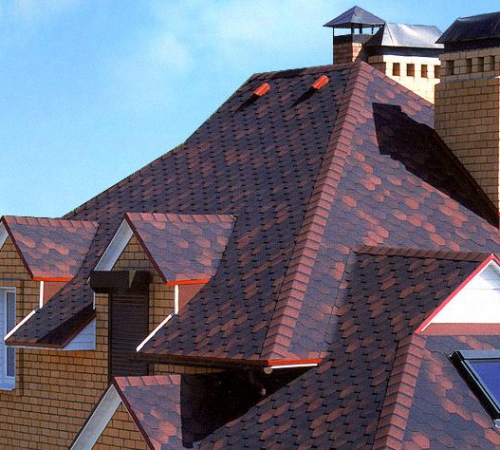

Кровля из битумной черепицы

Многослойная структура материала является большим достоинством, которое было достигнуто за счет биостойкой основы из нетканого полотна. Эту прослойку изготавливают из стекловолокна или полиэстера. Для модифицированную полимерами или окисленную (для лучшей износостойкости черепицы). Она составляет два слоя (по обе стороны нетканой основы) и обеспечивает битумной черепице водонепроницаемость. Верхний слой кровельного материала состоит из керамизированного гранулята или минеральной посыпки, изготовленной из каменной крошки разной цветовой гаммы. Но верхний слой может быть покрыт медной, алюминиевой или титан-цинкованной фольгой. Такая крыша выглядит очень эффектно, но и стоит в десятки раз дороже обычной. Это слой защищает черепицу от механических повреждений. Нижний, подкладочный слой состоит из песчаной посыпки или пленки и предохраняет битумную черепицу от склеивания в процессе складирования и транспортировки. Самыми популярными марками сегодня являются Катепал (Katepal) и Шинглас (Shinglas). Менее популярны IKO, Ruflex и Тегола, Технониколь.

Монтаж и устройство битумной черепицы видео

Особо прочной является так называемая ламинированная черепица из спаянных между собой двух частей: нижний слой (без лепестков) – основа, создающая фон и верхний (лепестки) для обеспечения объема.Небольшой вес квадратного метра битумной черепицы (от 8кг и до 20кг) позволяет ее использовать не только при строительстве новых домов, но и при ремонте кровли на старых зданиях, где нет возможности определить максимальную нагрузку на конструкцию крыши. Не существует ограничений и в угле наклона скатов крыши. Он может быть минимальным – 10 градусов, а также максимальным 75 градусов, но если вся площадь крыши практически плоская (10 градусов), то вообще нет смысла использовать этот кровельный материал, потому что снизу ее не будет видно. В этом случае целесообразно применить обычный рубероид.

Некоторые виды черепицы

Укладка и монтаж битумной черепицы

Монтаж черепицы – несложная работа, но требующая от мастеров хорошего глазомера и аккуратности. Из-за ее высокой гибкости, ей не страшны самые сложные изломы скатов и конусообразные башенки. Разные цвета и формы черепицы, такие как «рыбья чешуя», шестиугольная или прямоугольная удовлетворят самый изысканный вкус застройщика, да и цены на обычную битумную черепицу приятно удивят.Важным является и то, что монтаж черепицы достаточно экономный процесс, который не оставляет много отходов. Например, конек и ендову можно выполнить из разрезанных в соответствии с необходимыми размерами полосками черепицы и этим сэкономить на покупке этих комплектующих изделий.

Единственный нюанс – битумная черепица мягкий кровельный материал и ее необходимо крепить на ровную поверхность, а именно на жесткий настил, который должен быть ровным и без выступов, так как на тонком покрытии кровли видна наименьшая кривизна. Настил делают из OSB-плит, влагостойкой фанеры или шпунтованных досок, прибитых к стропилам.

Монтаж черепицы производят с учетом циркуляции воздуха между этим битумным материалом и жестким настилом. Вентиляция зависит от типа чердака. Если мансарда жилая с теплоизоляционным слоем, расположенным между стропилами, то вытяжные отверстия располагают в зоне конька или верхней части ската, а приточные между стропилами у карнизного свеса.

В тех домах, где чердак не эксплуатируется, а значит, крыша не утеплена, то приток и выход воздуха происходит через предусмотренные отверстия, расположенные чуть ниже конька и в зоне карнизного свеса. Размеры вентиляционных отверстий определяются продавцом черепицы после ознакомления с проектом крыши.Важное свойство кровельного материала – это самовулканизация, то есть самостоятельное склеивание частей покрытия между собой через некоторый период времени. Этот процесс зависит от температуры воздуха и в холодное время есть смысл воспользоваться строительным феном. Под воздействием тепла модифицированный битум, нанесенный на верхнюю часть черепицы, расплавляется и склеивается между собой.Можно долго перечислять все достоинства этого современного материала, который можно приобрести в строительных супермаркетах или непосредственно у фирм, выполняющих кровельные работы. Но, все же лучше всего провести испытания на крыше собственного дома и удостовериться в качестве и долговечности битумной черепицы.

podkryshej.ru

Монтаж битумной черепицы

Битумная (мягкая, гибкая) черепица является надежным и долговечным кровельным материалом. Реальный срок службы составляет до 40 лет, при условии надлежащей эксплуатации, а главное благодаря правильной установке. Высока роль профессионализма кровельщиков, их ответственного и кропотливого труда. Квалифицированные мастера всегда дают гарантию на свою работу.

Мягкую черепицу размещают на кровле с минимальным уклоном 12-18 градусов, лишь при условии создания подкладочного ковра. Свыше таких уклонов ковер создают только в районах карнизных свесов, фронтонов, мансардных окон, примыканий к проходным элементам (дымоходам и др.). Возможна даже облицовка гибкой черепицей вертикальных стен.

Укладка (монтаж) битумной черепицы, видео

Основание под битумную кровлю всегда сплошное. Материалом для основания могут быть доска (обрезная или шпунтованная), влагостойкая фанера либо OSB плита. Толщина материала зависит от расстояния между стропилами. Доски отбирают ровные, сухие (влажность менее 20%), стыкуют их на стропилах, в шахматном порядке. Длина досок должна быть не менее двух пролетов стропил, между ними оставляют зазор 1-3мм. Каждую доску прибивают двумя гальванизированными гвоздями длиной более 70мм. Толщина плит для основания выбирается исходя из расчетной несущей способности. Вертикальный шов между плитами не может проходить по 1 из стропил.

Комплектующие при монтаже кровли используют той же самой марки, что и основной материал черепицы. Более дешевые элементы могут оказаться менее долговечными, что обязательно приведет к их повреждению в местах примыкания и неизбежным протечкам. Скупой как всегда платит дважды.

Наиболее уязвимыми местами являются ендовы (внутренние изгибы), поскольку здесь максимальная нагрузка от снега и дождя. Для их обустройства применяют специальный самоклеящийся ковер, настилаемый поверх укладочного ковра. Требуют внимания всевозможные примыкания, например, для сглаживания углов между крышей и дымоходом используют специальные трехгранные рейки в основании. По периметру дымовой трубы приклеивают на высоту 30см от кровли заготовленные полосы, причем сзади нее полосу заводят на 15см под черепицу. Места примыканий сверху закрывают металлическими фартуками.

Проблемными местами являются карнизные свесы, так как они находятся на границе между теплом из дома и холодом улицы. Чтобы противостоять повышенным нагрузкам, при устройстве свесов используют карнизную полосу из эластичного полиэстера, способного выдержать значительные перепады температур.

Укладку последнего (видового) слоя черепицы производят от центра карнизного свеса к фронтонам, двигаясь одновременно снизу вверх.

Большое значение имеет вентиляция подкровельного пространства, ведь именно она помогает избежать образования чрезмерного количества конденсата. Излишняя влага не только портит стропила и утеплитель, но и способствует образованию на крыше наледей, сосулек. Раньше проблемы вентиляции решали при помощи слуховых окон. Сейчас для вентиляции используют естественные свойства воздуха. Холодный воздух через продухи снизу попадает в чердачное пространство и, нагреваясь, поднимается вверх, где и удаляется сквозь кровельные выходы. Выходы бывают точечные или в виде сплошной коньковой панели высотой 3,5см с фильтром от пыли и насекомых.

Для создания надежной крыши недостаточно мягкой черепицы, она только часть «кровельного пирога». Кроме черепицы и подкладочного ковра монтируют утеплитель, пароизоляцию, супердиффузионную мембрану. Пароизоляционную пленку кладут под слой теплоизоляции с целью защиты его от влаги, поступающей из жилого помещения. Супердиффузионная мембрана наоборот спасает утеплитель от внешней влаги, но допускает выход водяного пара наружу. Ее устанавливают поверх теплоизолятора.

Последовательное и тщательное соблюдение всех необходимых этапов монтажа битумной кровли значительно продлит ее жизнь. Ведь прогнозируемый срок службы мягкой черепицы может достичь 60 лет.

profremstroy.pro

---

•
  Электроснабжение частного дома
•
  Допустимый ток для медных проводов
•
  Туалет в
•
  Туалет в
•
  Радиаторы радена
•
  Прокладка кабеля в грунте
•
  Прокладка кабеля в грунте
•
  Погреб в доме
•
  Фото струбцина
•
  Фото струбцина
•
  Погреб в доме
