Как сделать двухскатную крышу под мансарду или летнюю веранду. Как сделать двухскатную крышу

Двухскатная крыша своими руками: фото, чертежи, видео строительства

Самое простое из кровельных сооружений, это двухскатная крыша своими руками, но в тоже время одно из самых надежных, она позволит не бояться снегопадов, дождей и сильных порывов ветра.

Но для ее строительства надо знать несколько ключевых особенностей строительства данного сооружения.

Так что же надо знать для строительства двухскатной крыши своими руками? Первое и самое важное это опора, на которой все сооружение будет держаться.

Мауэрлат – это квадратные, длинные брусы, которые надежно закрепляются на несущей стене, так как они несут основную нагрузку всего сооружения.

Обычно, для надежности их встраивают в стену, обкладывая с трех сторон кирпичной кладкой, что позволяет добиться прочности конструкции.



Стропила

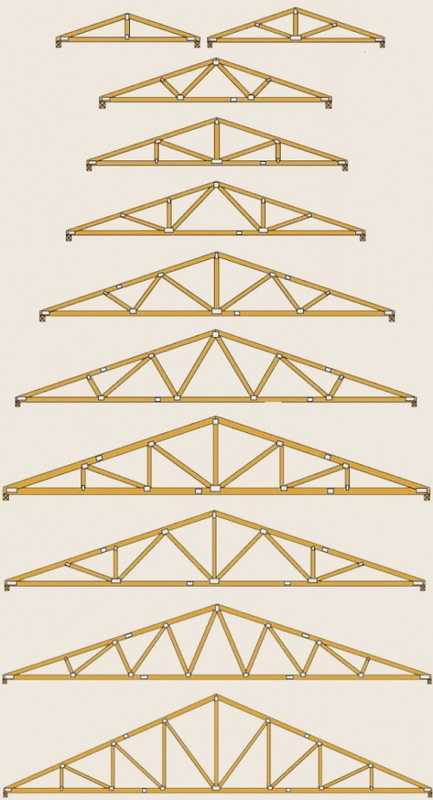

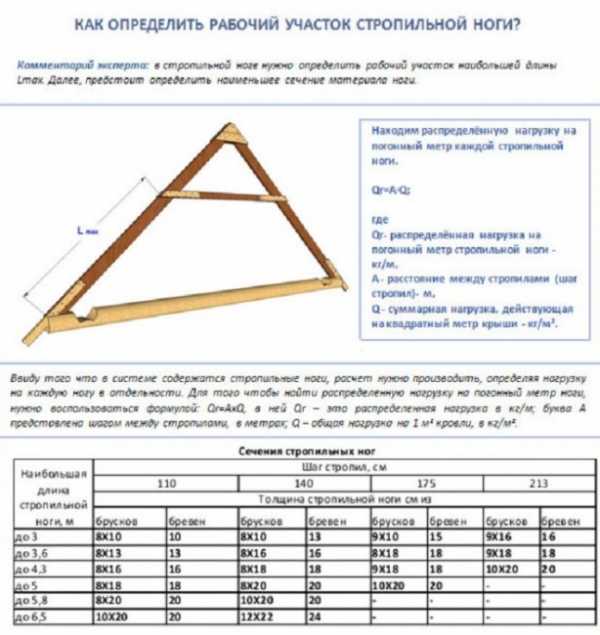

Стропильные ноги (стропила) — это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Стропильные ноги (стропила) — это распорки установленные между мауэрлатами и коньком крыши. Конек крыши это горизонтальный брус, который соединяет две половины крыши в одно целое, посредством стропил.

Угол наклона крыши в идеале должен составлять 30 градусов, это позволит не залеживаться на ней снегу, но в то же время убережет от резких порывов ветра.



Лежень

Для поддержания и дополнительной прочности конька используют еще один брус – лежень. Он несет на себе вертикальную нагрузку веса всей конструкции в целом, поэтому брус должен быть прочным и достаточного диаметра.

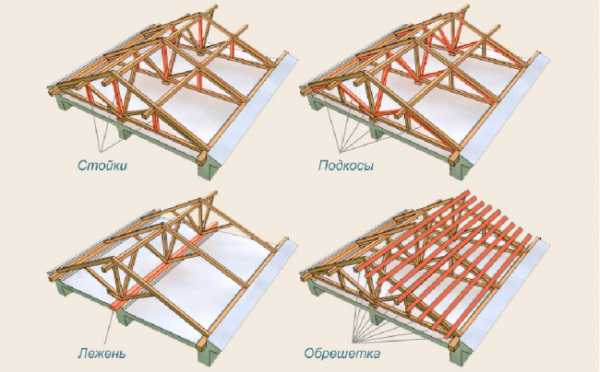

Для более понятной картинки приведем примеры, фото двухскатной крыши своими руками.



Затяжки

Для дополнительной поддержки и укрепления мауэрлатов используют поперечные, горизонтальные брусы (затяжки) их задача не дать продольным нагрузкам повалить крышу вместе с несущими стенами.

Стойки

Для придания дополнительной прочности и избегания провисания стропил дополнительно по всей конструкции ставят вертикальные брусы (стойки), они снимают часть нагрузки и не позволяют крыше деформироваться со временем.

Для удержания диагональных деформаций конструкции используют брусы, которые идут от стоек к затяжкам, идеальным углом в этом случае считается 45 градусов, хотя многие строители этим пренебрегают.

Обрешетка двухскатной крыши

И завершающим этапом, является обрешетка, как на фото. Продольные узкие брусы, которые, ложатся поверх стропил и добавляют конструкции прочности, которая даже позволяет лазить по крыше, во время ее строительства или ремонта, и кроме этого позволяет верхнему покрытию не деформироваться под влиянием внешних факторов.

Для качественного строительства двухскатной крыши своими руками, нужно знать еще, как закрепить, между собой детали.

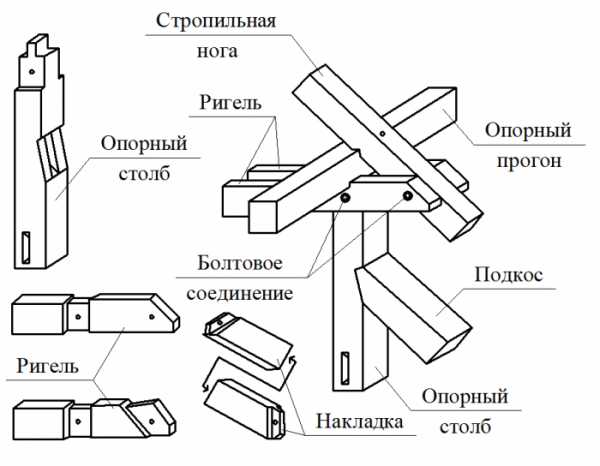

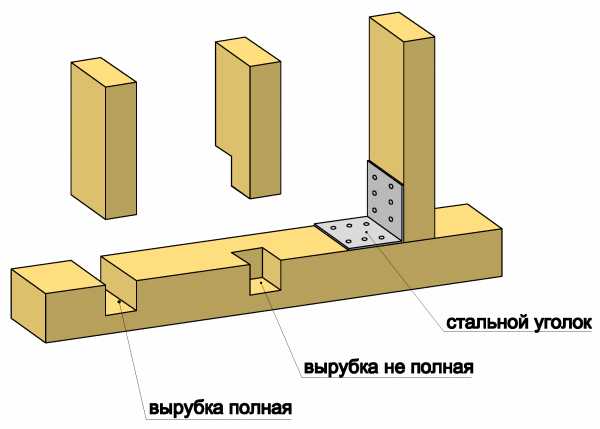

Для соединения диагональных конструкций используют пазовое соединение деталей. Хоть и зачастую, его используют и при соединении перпендикулярных деталей, но стоит учесть, что данное соединение уменьшает прочность деталей в этом месте, поэтому его нужно использовать, лишь в местах не самой большой важности.

Вторым способом соединения, является металлические уголки, пластины и т.д. Но у него тоже есть недостаток, при угловых нагрузках шурупы могут, быть просто вывернуты с деревянного основания.

Поэтому рекомендуется использовать смешанный способ крепления, с учетом направления нагрузок на ту или иную деталь.

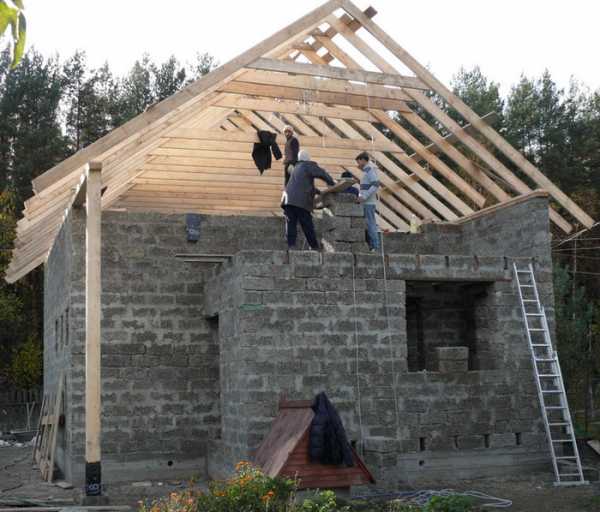

Фото двухскатной крыши

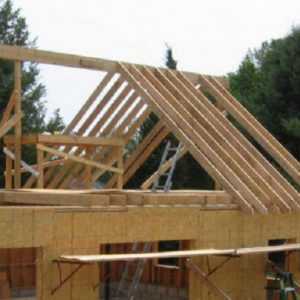

Смотрите ниже фотографии двухскатной крыши, сделанной своими руками.

Видео строительства двухскатной крыши своими руками

Предлагаем посмотреть для наглядности, как сделать двухскатную крышу своими руками в видео.

Лаги пола 2 этажа, стропила:

Стропильная система:

Обрешетка, кровля, водосток:

Установка конька, снегозадержателей:



Загрузка...

delaydachu.ru

установка и крепление с минимальными затратами

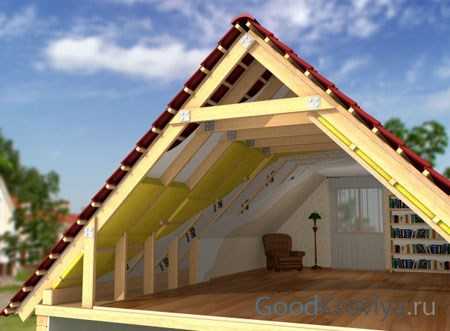

Проектируя крышу постройки, хозяин предполагает добиться одновременно красивого дизайна, максимума практичности и, желательно, это все при наименьших затратах. Самой экономичной в финансовом плане среди скатных считается двухскатная крыша: своими руками изготовить каркас может и строитель, не имеющий специальных навыков. Перечитав множество информации, вполне можно понять, как правильно сделать двухскатную крышу для своего дома. Ее конструкция будет зависеть от желания использовать площадь как чердак или же в качестве жилого пространства – мансарды.

Разное назначение – разное сечение стропил, их обработка, утепление – разная цена. Двускатная мансардная крыша по СНиПу требует обустройство дымоходов в комнатах мансарды, не допускается монтаж туалетных и ванных комнат над жилыми помещениями или кухней. Нормами пожарной безопасности предписано обрабатывать деревянные брусья мансардной крыши антисептическими и огнезащитными растворами, обеспечивающими защиту от плесени и возгорания. Так что цена постройки значительно повысится, если устраивать под крышей жилой этаж.

Получается лишняя площадь для комфортного проживания, где можно устроить отдельные комнаты, или залу с выходом на балкон, или зимний сад

Чердачное же обустройство не нуждается в таких строгих нормах, пользоваться этим пространством можно и как холодным, вспомогательным помещением для хранения вещей и заготовок или устроить там летнюю веранду с балконом. Все зависит от желания и возможности хозяина дома.

Самой распространенной формой двухскатной крыши является равносторонняя. Угол наклона таких скатов колеблется от 25 до 50 градусов. Можно, конечно, сделать одну часть ската больше другой, но это подразумевает точный расчет, так как нагрузка на несущие стены окажется неравномерной. Рассмотрим вариант, когда ставится холодная чердачная двускатная крыша своими руками пошагово, по пунктам.

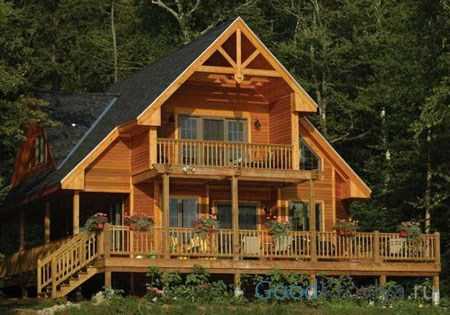

Дом с двускатной крышей в стиле шале

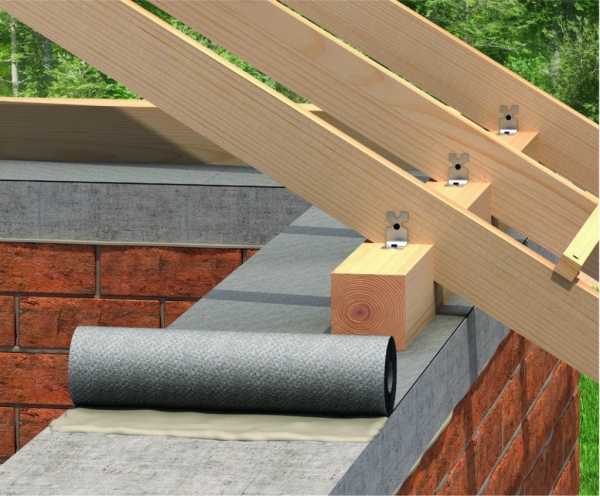

Устройство и крепление мауэрлата ↑

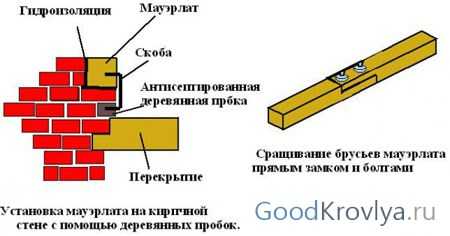

По всему периметру коробки прокладывается опорный брус – мауэрлат, прикрепляемый к стенам, чтобы при ветре крышу не снесло со строения. Сечение бруса берется 100х100 или 150х100.

Крепление его возможно несколькими способами:

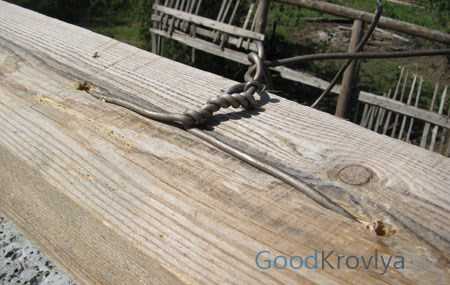

• Обвязывание бруса мауэрлата концами стальной толстой проволоки, вмонтированной глубоко во внутрь кладки.

  Данный метод более экономичен, но используется не так часто из-за того, что проволока мешает дальнейшим работам

• При заливке или кладке стен предусматривается железобетонный пояс, в который закладываются шпильки с резьбой или арматура. Мауэрлат надевается на них просверленными отверстиями и закрепляется гайками (накручиваются или привариваются).
• К железобетонному поясу внутри кладки верхних рядов привариваются арматурные штыри, которые закрепляют изгибом на мауэрлате.

За два-три ряда до верха стены через некоторое расстояние кладку дополняют деревянными брусками, с которыми впоследствии и скрепляется металлическими скобами мауэрлат.

Важно: Деревянные брусья обязательно отделяются от кирпича или бетона гидроизоляционным материалом. Чаще это рубероид, двух слоев которого бывает достаточно для защиты дерева от влаги, скапливающейся на стене.

Для скрепления брусьев мауэрлата между собой лучше пользоваться болтами

Устанавливать мауэрлат лучше ближе к внутренней стороне стены, чтобы снаружи можно было обложить его облицовочным кирпичом для придания законченного вида строению.

Подготовка стропильной системы ↑

Теперь начинается установка стропильной системы двухскатной крыши, состоящей из возведения самих стропил, конька, затяжки, ригеля, бабок и подпорок. Определяем, как сделать двухскатную крышу жестче, каким способом помочь балкам противостоять тем нагрузкам от природных явлений, которые бывают в данной местности. В момент установки вся древесина должна быть сухой, но при естественной влажности, то есть должна отлежаться некоторое время в тех условиях, в которых она будет использована.

Важно: Даже если возводится такая стропильная система двухскатной крыши своими руками, все равно желательно, чтобы был проект, рассчитанный и утвержденный в соответствующих инстанциях населенного пункта. Это дает строителю уверенность, что его крыша не развалится и простоит долгие годы.

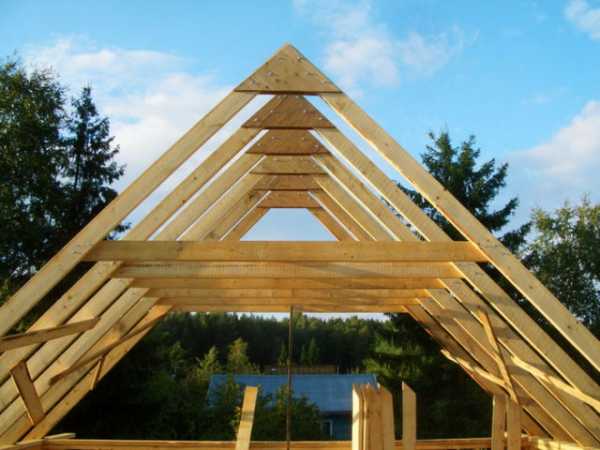

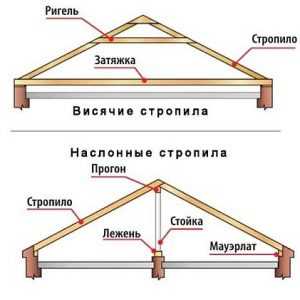

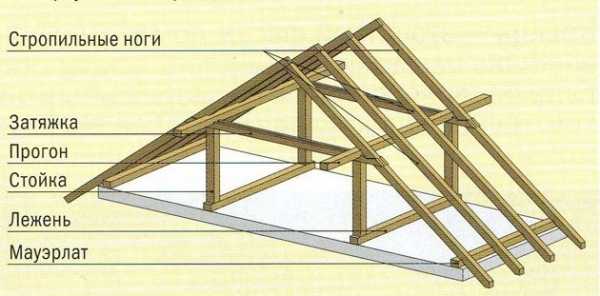

Устройство стропильной системы двускатной крыши

Основными балками стропильной системы являются сами стропила, которые одним концом скреплены с коньком, а другим с мауэрлатом. Ставятся они попарно напротив друг друга для распределения нагрузки. Каждая стропильная нога опирается на балку мауэрлата и скрепляется с ней. Для большего упора в мауэрлат в них делают ступенчатый выпил, чтобы нога прочно села на угол балки мауэрлата. Скрепляют такой узел металлической скобой или стяжкой. Низ конструкции скрепляется поперечными балками – затяжками.

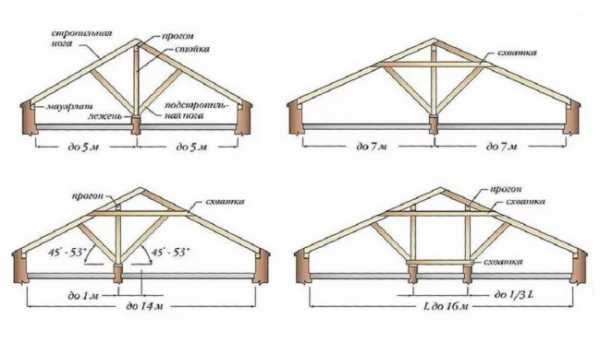

Придание жесткости конструкции крыши ↑

Затем стропильная система укрепляется. Рассмотрим несколько видов устройства таких дополнительных крепежных элементов. Каждый из них подразумевает свою степень жесткости конструкции, подходящей для конкретного типа здания:

• Небольшим по площади строениям с шириной между стен до 6 метров подходит крыша с простыми висячими стропилами. Для придания жесткости конструкции при ветровых нагрузках каждая пара строп соединяется сверху ригелем, а снизу затяжкой. Такая крыша подходит для сарая, бани, небольшого дачного домика.
• Для большой, но легкой постройки нужна и нетяжелая крыша, которую выдержат стены строения.
• Для домов с шириной от 6 до 8 метров необходимо ужесточение конструкции посередине в виде опоры. Стойка, называемая бабкой, ставится у каждой пары стропил, опираясь на затяжки.
• При более большом пролете стен (до 10 метров) применяются укрепительные балки – подкосы, создающие дополнительную опору стропилам на затяжку. Они ставятся к каждой стропиле и скрепляются между собой и с нижним концом бабки.

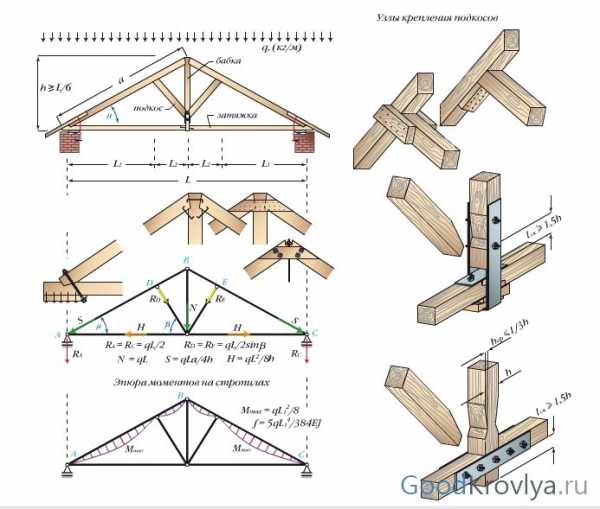

  Применение бабки для ужесточения конструкции. Важно, чтобы опора была на брус с хорошим сечением

• Подкосы могут прикрепляться как в середине стропила, так и ближе к коньку.
• Для длинных крыш применяют разгрузку фронтонных балок посредством установки раскосов. Верхний конец его упирают в угол фронтона, а нижний крепят на центральной балке перекрытия.
• Брус для крепежа лучше брать с большим сечением, чтобы при ветровых нагрузках они не сломались.
• Для местности с постоянными сильными ветрами стропилам необходима большая устойчивость к таким нагрузкам. Для их укрепления устанавливают диагональные связи – прибивают доски от низа одной стропильной ноги к середине следующей.

Важно: Для большей жесткости и уверенности в ответственных узлах креплений лучше пользоваться металлическими способами крепежа и накладками, а не гвоздями. Дерево со временем рассыхается, и гвозди могут уже не обеспечивать скрепление деталей.

Обрешетка крыши ↑

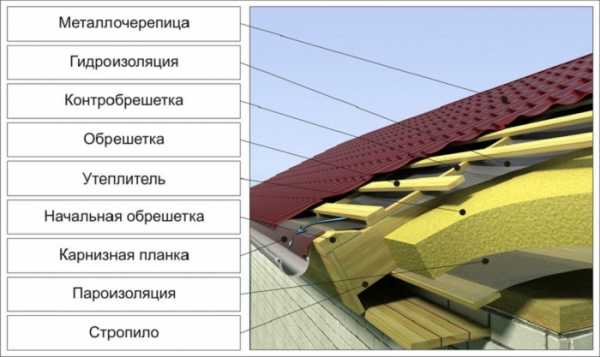

Завершающим этапом сооружения стропильной системы двухскатной крыши будет построение обрешетки, на которую впоследствии настилают кровлю. Отбирать брус для обрешетки надо сухой, без сучков и без трещин. Начинать прибивать брусья обрешетки надо снизу, от карнизов, а у конька положено две доски крепить без зазора. Сама обрешетка, вне зависимости от материала верхней кровли, должна выдерживать нагрузку в вес человека, то есть не прогибаться под тяжестью строителя.

А вот из какой толщины досок она будет сделана – тут уже влияет вид кровли:

• Под рулонную или мягкую кровлю необходимо делать два обрешеточных слоя – разреженный и сплошной. Сначала надо набить доски толщиной от 25 мм и шириной не более 140 мм с небольшими зазорами. Они крепятся параллельно коньковому брусу. Сверху набивается сплошной слой из кровельной фанеры, нетолстых досок впритык или из реек, прибитых под углом 45 градусов.

  После настила обрешетки убедитесь, что на ней не осталось торчащих шляпок гвоздей, сучков или других неровностей

• Под металлочерепицу, стальные кровельные листы или шифер делается один слой бруса сечением 50х60 мм, а шаг между ними рассчитывается исходя из применяемого кровельного материала.

Важно: Забивать гвозди следует не в середине обрешеточной доски, а ближе к краям, вбивая шляпки вглубь дерева, иначе они могут повредить кровельный материал.

При устройстве обрешетки под металлочерепицу, соединение бруса одного уровня обязательно должно попадать на стропило

Более подробные сведения о возведении двускатной крыши, об особенностях различных видов кровли или о допустимых нормах можно узнать из материалов по строительству, нормативной документации, а наглядно рассмотреть на видео – как сделать двухскатную крышу самому и своими руками.

Под крышей дома моего – тепло, уютно и легко!

Возведение стропильной системы – дело не шуточное, связанное с устойчивостью и прочностью. Вес всей конструкции обязательно должен быть рассчитан. Нужно учитывать, что все деревянные брусья достаточно тяжелые. Не стоит городить тяжелый кров на простом садовом домике или бане, стены которых не предназначены для такой нагрузки. Хотя и можно сделать все своими руками, но, если есть возможность, то лучше обратиться к профессионалам, которые не только подскажут, просчитают и объяснят, но и быстро построят нужную конфигурацию крыши, в надежности которой не придется сомневаться.

goodkrovlya.com

как сделать мауэрлат мансардной крыши, устройство кровли + фото чертежей

Двускатная крыша — это один из наиболее простых вариантов крыш, применяемых при постройке небольших домов. Она имеет два наклонных ската к наружным стенам.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Окошки, называемые слуховыми, в них или на скатах крыши обеспечивают поступление света и вентиляцию чердака.

С первого взгляда кажется, что в устройстве двускатной крыши и в монтировке ее стропильного каркаса нет ничего сложного, но для того, чтобы надежно защитить строение от любых агрессивных внешних факторов, придется подойти к работе очень внимательно и ответственно, потому что просчеты в монтировке каркаса потом вряд ли уже можно будет изменить.

В данной статье Вы узнаете, как сделать двухскатную крышу, а так же устройство двухскатной крыши.

Содержание статьи

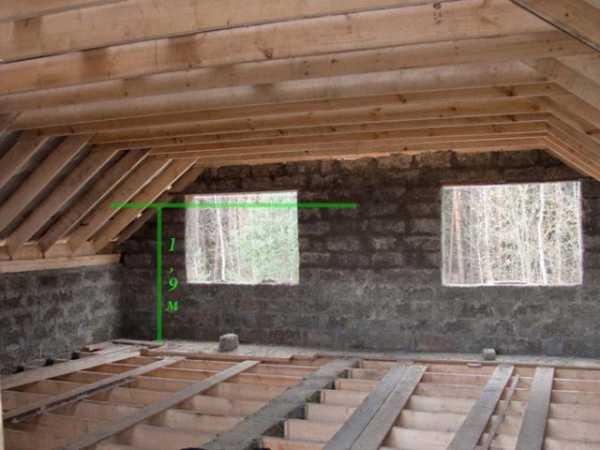

В чем отличие мансардной и нежилой двускатной крыши

Мансарда представляет собой жилое пространство, расположенное между крышей дома и потолком нижнего этажа.

Она позволяет оптимально использовать свободную площадь в качестве дополнительного жилого пространства, но в то же время требует эффективного утепления и тщательного подбора кровельного материала во избежание высокой теплопроводности летом и повышенного уровня шумов во время осадков. Примеры дизайна мансарды вы увидите здесь.

Чердак имеет то же местоположение, но в этом случае уже нежилое. Он не требует утепления и серьезных затрат при строительстве. Буферное пространство обеспечивает вентиляцию и служит помещением для хранения вещей.

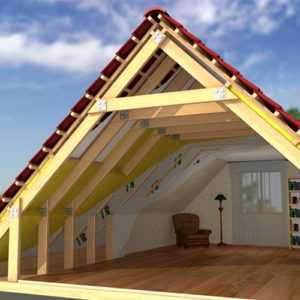

Мансарда

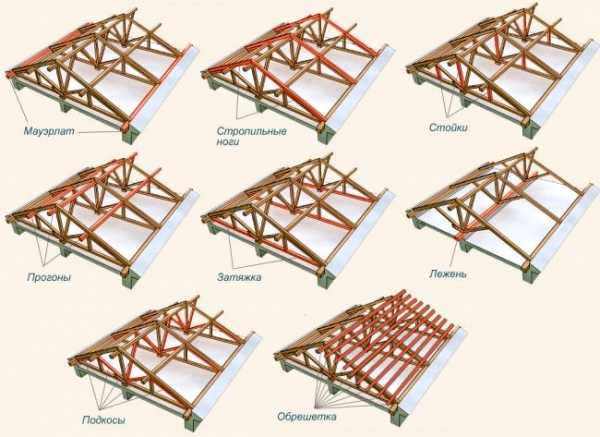

Двухскатная конструкция: мансардная крыша и из каких частей она состоит.

Двускатной мансардной крыше обеспечивает прочность и надежность система стропил, которая являет собой конструкцию, включающую в себя мауэрлат, сами стропильные ноги, обрешетку, лежни, затяжки, стойки и другие элементы.

Опора крыши — мауэрлат — представляет собой брус или бревно, на которое крепятся стропила и каркас крыши. Он играет значительную роль во всей конструкции, рассредотачивая нагрузку по плоскости стен и не позволяя скатам разъехаться под воздействием внешних факторов.

Монтаж мауэрлата возможно осуществить тремя способами: с помощью стальной проволоки, анкеров или шпилек. Как сделать мансарду с двухскатной крышей:

• Скрученная стальная проволока за 4-5 рядов до окончания кирпичной кладки серединой укладывается в нее с шагом в 60-70 см. По застывании раствора и обретения кладкой достаточной прочности концы проволоки обвивают вокруг бруса и крепко скручивают поверх него.
• Крепление анкерными болтами считается одним из наиболее эффективных и надежных. Единственный минус заключается в высокой цене самих анкеров. Этот вид монтажа предполагает крепление бруса непосредственно к армпоясу, в котором во время его заливки укрепляются анкерные болты. Перед тем как насадить брус, на него наносят разметку отверстий и просверливают их. Анкера сверху закручивают шайбой или приваривают.
• Для того, чтобы максимально близко определить расположение анкерных болтов, возьмите ровную доску и, наложив на анкера, разметьте. После, приложив ее к нижнему краю бруса, проделайте в нем отверстия соответственно отметкам на доске.
• Монтаж с помощью строительных шпилек используют при строительстве маленьких домиков, не предполагающих сильную внешнюю нагрузку. Шпильки особой Г-образной формы монтируют в кладку. В этом варианте крепления возможно дополнительное укрепление конструкции бетонной подушкой, не превышающей 400 мм в длину и 220 мм в высоту.
• Для обеспечения точной разметки бруса, можно разместить его поверх шпилек и надавить или ударить каким-нибудь тяжелым предметом для образования вмятин с оборотной стороны под будущие отверстия. После насадки мауэрлата, шпильки закручиваются гайками. Важно не допустить загрязнения их резьбы, если применяется заливка бетоном.

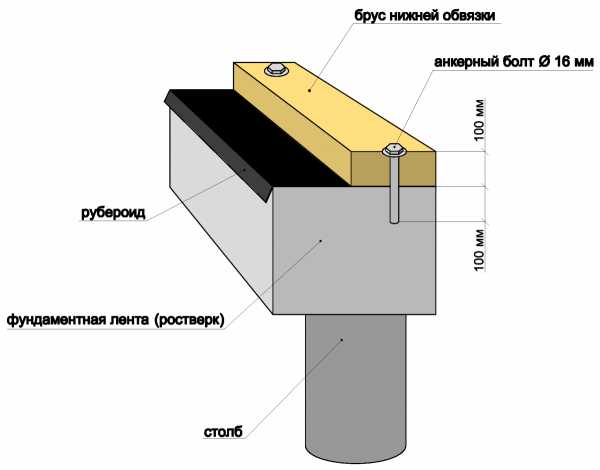

  Крепление анкерными болтами

Стропильные ноги — это составные части крыши, которые одним концом упираются в стену дома, а другим под углом смыкаются с противолежащими стропильными ногами. Они составляют основу каркаса и опору будущей крыши.

Для эффективной защиты строения от любых погодных условий очень важно качество материала из которого они изготовлены.

ВНИМАНИЕ!

При установке конструкции, следите за качеством материала и обязательно обработайте древесину инсектицидными и защитными растворами. Помните, что небольшое количество личинок жуков, поедающих дерево, способны разрушить конструкцию в течение нескольких лет.

Лежень представляет собой брус, располагаемый в горизонтальном положении на опорные стены внутри строения. Все давление стоек системы стропил ложится на него, которое он, в свою очередь, пересылает опорной стене.

При монтаже лежня применяют брус сечением от 100х100 до 150х150 мм.

Перед креплением лежня важно установить положение срединной линии, на которой будет располагаться лежень.Замеры необходимо производить относительно мауэрлата, потому что при его помощи корректировались ошибки периметра. От боковых и фронтонных мауэрлатов надо отмерить расстояние, определенное проектом.

Под брусом стоит осуществить двойную изоляцию от влаги.

Монтаж лежня производят креплением его к внутренним стенам с использованием скоб или проволочных скрутков, которые можно предварительно заложить при строительстве дома или крепить с помощью анкеров.

Если стены дома пенобетонные или построены из прочих легких материалов, прежде монтажа лежня стоит изготовить армпояс и выпустить анкерные крепления, с помощью которых и будет произведена его установка. В случае установки под лежень кирпичных столбиков, крепится он так же к внутренним опорным стенам.

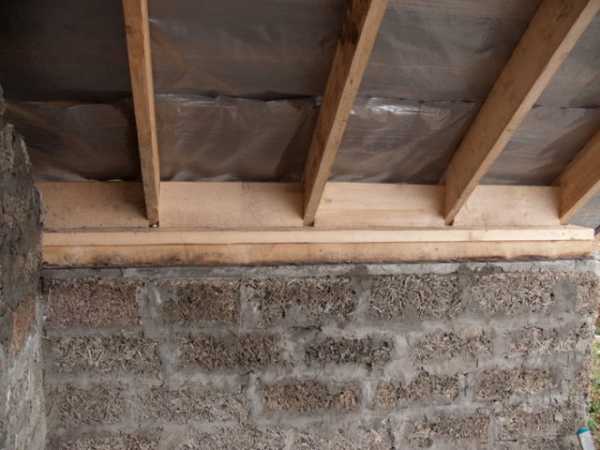

Мауэрлат

План двускатной конструкции

Угол наклона

Выбор оптимального угла наклона крыши зависит от ряда факторов, например, местности, в которой вы живете, и особенностей природных осадков.

Так, к примеру, ветер оказывает сильное влияние на систему стропил и кровлю крыши, и небольшое повышение ее угла наклона в разы усугубит ветровую нагрузку. Но и небольшой угол так же небезопасен — в этом случае ветру легко будет сорвать крышу.

Снег, в свою очередь, оказывает интенсивную нагрузку на крышу, когда угол ее уклона составляет 30C, а при угле наклона в 45C, нагрузки и вовсе можно избежать, поскольку осадки скатываются с крыши.

Очевидно, для регионов с сильной ветровой активностью подойдет крыша с уклоном в 30C, а для регионов с сильными снегопадами оптимальный склон составит 45C.

Угол уклона также зависит от материала, из которого будет изготовлена кровля. По строительным нормам каждый кровельный материал предполагает свой минимальный угол уклона. Например, для шифера этот показатель равен 30C, а для черепицы 22C.

В принципе, оптимальный угол уклона крыши можно рассчитать отношением величины конька к половине ширины строения и умножить все на сто.

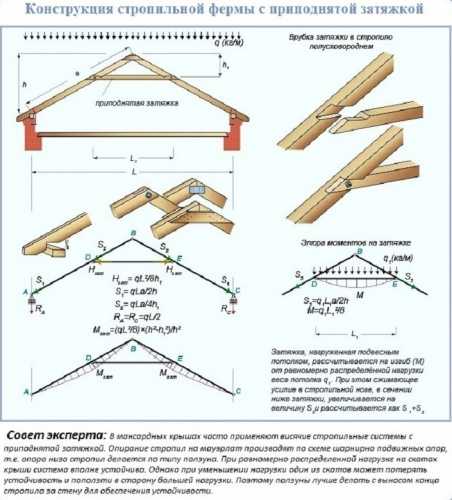

Правила монтажа затяжек

Затяжки — крепежные составные конструкции, соединяющие стропильные ноги снизу, образуя треугольник и не позволяя им разойтись. Их можно изготовить из скрепленных досок или квадратного бруса, который следует обрезать до приемлемой длины и соединить гвоздями и шпильками со стропилами.

Монтаж затяжек

Расстояние между затяжками должно быть равным расстоянию между стропильными ногами, которые они соединяют.Для того, чтобы в затяжке не случилось прогиба под тяжестью своего веса, ее необходимо связать с коньком крыши, местом стыка двух скатов.

Правила монтажа стоек

Стойки изготавливаются из квадратного бруса и располагаются вертикально под коньком, передавая нагрузку от него опорной внутренней стене. Опираясь на лежни, они служат для крепления прогона, горизонтального бруса, обеспечивающего вспомогательную подпору для стропил.

Перед установкой стойки ее следует разметить для последующего крепления прогонов, ригелей и других элементов стропильной системы.

При монтаже стоек следует обязательно добиваться плотного прилегания граней сочленяемых элементов. Просветы в местах стыков не должны быть больше 1 мм. Наличие сквозных дыр не допустимо.

Стойки крепятся на сухие и прошедшие антисептическую обработку плоскости опорных конструкций. Если на стойку опираются балки, необходимо, чтобы нагрузка на стойки осуществлялась вдоль волокон древесины, а на балки шла поперек.

Монтаж стоек

Двухскатная крыша своими руками: пошаговый монтаж

ВАЖНО!

При подготовке к строительству двухскатной крыши своими руками стоит определиться с тем, будет она жилой или нежилой, учесть климатическую и ветровую нагрузку местности и разработать план, принимая во внимание габариты дома.

И сейчас мы расскажем Вам, как сделать крышу двухскатную своими руками:

• Первый этап знаменуется монтажом на продольных стенах строения опоры крыши — мауэрлата. Он принимает на себя всю нагрузку стропильной конструкции и рассредотачивает по стенам и фундаменту. Мауэрлат для двускатной крыши подготавливают из бруса или бревна с сечением 50×150 — 150×150 мм, предварительно подвергнутого обработке инсектицидными и защитными препаратами, противостоящими возгоранию и гниению.
• Если при строительстве используется лежень, то следующий шаг — это этап его закладки.
• Затем можете приниматься за установку стоек и прогона. В зависимости от Вашего проекта, стропильная система может содержать один коньковый прогон или иметь добавочные боковые прогоны. Либо может быть без них, но со стойками, подпирающими стропильные ноги. Для облегчения работы желательно соорудить леса. Стойки необходимо подготовить одинаковой длины, но если высоты стен Вашего дома по фронтону не везде одинаковые, то их придется выпиливать разными для того, чтобы уложить коньковый прогон в горизонтальное положение. В этом случае длину стоек необходимо отмерить по веревке, натянутой горизонтально промеж двух крайних точек.
• При монтаже стоек необходимо проконтролировать вертикальное положение конструкции в двух плоскостях и заранее прикрепить стойки досками к сооруженным лесам. Затем на стойки можно крепить прогоны. Далее, удостоверившись в правильном положении стоек и прогона, закрепите узлы согласно проекту.
• Потом можно приступить к монтажу стропильных ног. Если в результате подготовительных работ на выходе получилась ровная горизонтальная поверхность, Вам хватит одной размеченной стропильной ноги. В другом случае, если имеются нестыковки, придется разметить каждую путем натяжки веревки промеж двух крайних стропильных ног и выпилить в отдельности каждую промежуточную стропилину.
• Рейки, равные длине между боковыми плоскостями стропильных ног, изготавливают для выдержки требующегося шага. Иначе говоря, от длины шага, заявленного в проекте, необходимо вычесть толщину стропильных ног. До крепления стропилин, которые идут встык с рейками, конструкцию тщательно проверяют и только потом закрепляют. Далее, устанавливаются кобылки — доски, удлиняющие стропильные ноги в целях обустройства карнизного свеса.

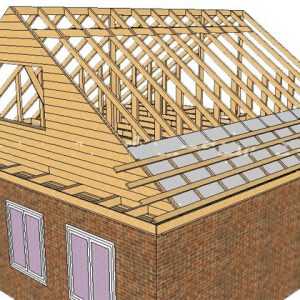

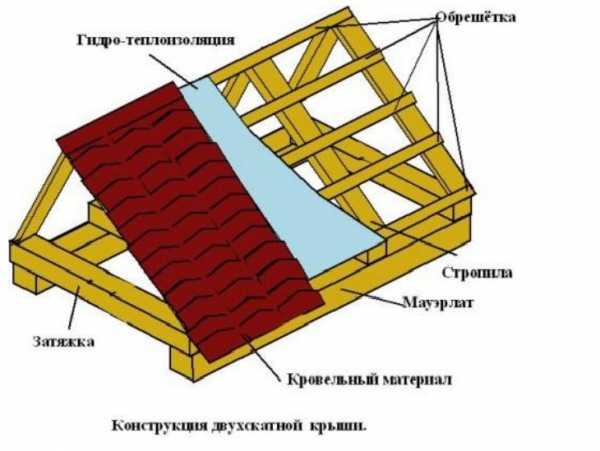

Крыша двухскатная своими руками (чертежи и фото ниже):

Двускатная крыша своими руками пошагово: фото схемы

Конструкция двухскатной крыши с мансардой

Монтаж крыши

Выбор кровельного материала

Для крыши с углом наклона более 20C идеально подходят черепица и шифер. Крыши с меньшим уклоном будут задерживать влагу в зазорах, что будет портить покрытие. Черепичные крыши долговечны и их легко ремонтировать.

Шифер также является надежным материалом. Он влагостоек, морозоустойчив и пожаробезопасен. К тому же он достаточно недорогой и простой в установке.

Рулонные материалы применяют для плоских крыш или с углом наклона не выше 30C, иначе материал может сползти под воздействием внешних факторов.

Металлические профиль и черепица чаще применяются на крышах, уклон которых больше 10C. Это довольно стойкий и легкий материал, но при использовании их на ровной поверхности необходимо обработать места стыков качественным герметиком. Чем больше угол наклона, тем меньше должен быть внахлест листов металлопрофиля и металлочерепицы. То же самое можно сказать применительно к шиферу.

ОСТОРОЖНО!

Чем меньше уклон крыши, тем плотнее кровельный материал следует выбирать.

Еще один вариант — это кровельные панели, уже содержащие в себе тепло- и пароизоляцию. Монтаж их прост, но они отличаются сильной дороговизной.

Также, при устройстве двускатной крыши важно обеспечить вентиляцию помещения, находящегося снизу. А для скатных крыш обязательна система водооттока.

Как делать двухскатную крышу дома и из каких материалов зависит от Вас. В заключении, стоит отметить, что к работе стоит подойти грамотно и строим крышу двухскатную только с качественным материалом. Тогда крыша будет долговечной, надежной и стойкой.

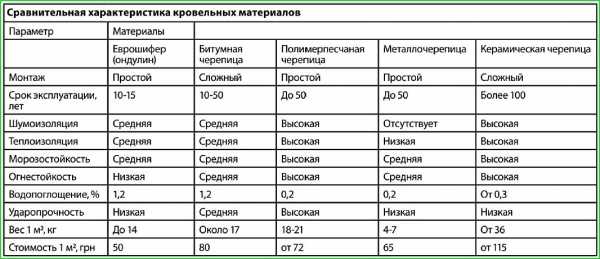

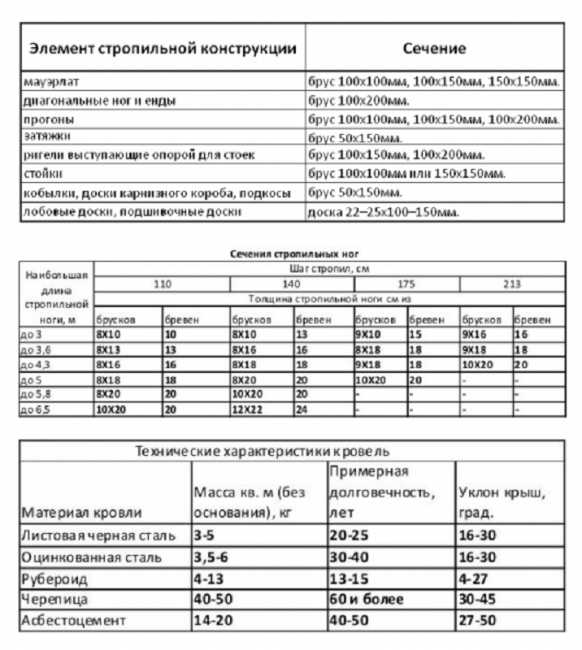

Сравнительная характеристика кровельных материалов

Полезное видео

В этом видео Вы узнаете, как построить двухскатную крышу:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Автор статьи

Образование - НИУ МГСУ г. Москвы. Стаж работы 19 лет. Ведущий специалист крупного домостроительного комбината.

Написано статей

6

2017-01-30

expert-dacha.pro

Как сделать двухскатную крышу своими руками — делаем правильно

Ноябрь 24, 2016

Наиболее простым типом конструкции обладает двухскатная крыша. Она образцово защищает от осадков и ветра, а, благодаря геометрической форме, неплохо задерживает в доме тепло. Но такие полезные свойства можно получить, только если всё сделать безошибочно и точно. Давайте разберёмся, как можно сделать двухскатную крышу, чтобы не приходилось после жалеть о сделанном выборе. Процесс может показаться сложным и запутанным для новичка, поэтому дабы легче во всём разобраться, поначалу лучше попросить помощи у друзей. При этом создание кровли — дело занимательное и незаурядное, да и гордость от конечного результата стоит многого.

сооружение двускатной крыши

Этап 1-й. Чертёж

Любая архитектурная постройка начинается с чертежа — теории. Следует присмотреться к готовым решениям в округе, ведь здешние дома построены уже с учётом местного климата, количества выпадающих за год осадков. Однако не путайте наш тип со шпилями и башнями. Последние слишком сложны в монтаже и требуют несколько иного подхода. К тому же их цель — дизайнерская изящность. Наша — функциональность и практичность. Вот основные моменты, на которых следует заострить внимание, чтобы построить качественную крышу.

1. Угол наклона не должен сильно превышать 55 градусов и быть меньше 20. В первом случае мы получим плохую влагостойкость, а во втором — затратную постройку без мансарды. Важно заметить, что оптимальный угол наклона при использовании рулонных материалов, битумной черепицы и профнастила — больше 20 градусов, а если класться будут металлочерепица, ондулин или шифер, то 25 градусов — крайний минимум.
2. Вид двухскатной крыши и название его элементов. Грани верхнего угла — стропила; затяжка — основание нашего треугольника, которое опирается непосредственно на стены дома; ригель — укрепление между стропилами — находятся в верхней трети треугольника, чтобы освободить место для чердака; мауэрлаты — деревянные балки, которые располагаются на верхней части стены по всему периметру и создают опору для прикрепления стропила; конёк — «подкладка» под верхний угол в виде бруса, создаёт дополнительный упор для стропила. Вот базовый состав простой крыши для дома без кровли. Более сложные варианты могут исключать затяжку и иметь балки перекрытия, центральные стойки с подкосами, вертикальные стойки с леженями, обеспечивающими дополнительную опору, и др. В основном выделяют наслонные (те, что упираются только на мауэрлаты, без затяжек) и висячие (упор идёт на балки перекрытия и затяжки).
3. Размеры выбираются согласно углу наклона, используемым элементам и погодным условиям в данной местности. Рекомендации: квадратное сечение брусьев мауэрлата — от 100х100 мм до 150х150, доски стропильных ног — от 50х100 до 100х150 (прямо пропорционально длине), шаг между стропилами — от 6 до 12 см, затяжки — 50х150, все остальные виды брусьев имеют сечение 100х100.

чертеж двускатной крыши: на схеме показаны основные элементы

Этап 2-й. Монтаж мауэрлата или балок перекрытия

Вот мы и подошли к вопросу, как сделать двухскатную крышу своими руками.

В деревянных домах мауэрлат заменяют брусья последнего ряда. Брусья пропитывают специальными растворами, защищающими их от гниения и возгорания, прикрепляют к стене с помощью шпилек. Под брусья прокладывается гидроизоляция (например рубероид). Для большей надёжности иногда брусья по периметру встраиваются в стены: их обкладывают кирпичами с трёх сторон и фиксируют болтами. Когда брусья установлены и не имеют огрехов, делаются пометки для стропила.

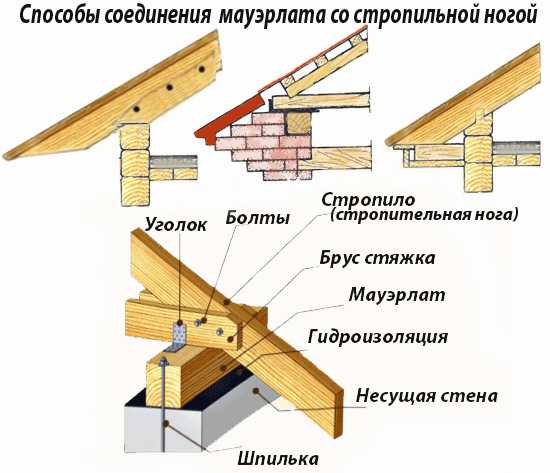

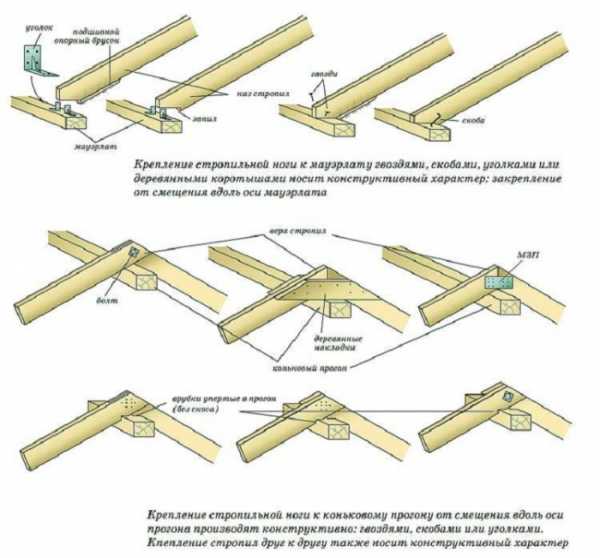

Крепление стропил к мауэрлату

В конструкции висячего типа используются поперечные балки, которые закрепляются на стену болтами и шпильками. Сами балки выступают за стены, так как стропила будут крепиться непосредственно к концам балок. Балки перекрытия также предварительно обрабатываются антисептиками.

Этап 3-й. Установка стропила и конька

Для того чтобы понять, как сделать стропильную систему, нужно выяснить, для чего она нужна. Стропила — опора всей двухскатной крыши. Именно они принимают на себя механическое воздействие со стороны погоды. Поэтому здесь важно сделать наверняка и без ошибок.

В наслонных типах: вырезаем согласно пометкам выемки для установки стропил. После этого сооружаем «скамью» — временно укреплённую опорную систему из леженя, нескольких стоек, конька с косыми прогонами между коньком и леженем. Эту конструкцию следуют усилить временными раскосами, которые крепятся к мауэрлату. Далее используем коньковый прогон и выемки в мауэрлате, чтобы установить стропила. Сначала последние на земле между собой соединяем встык, внахлёст или посредством пазов на обеих досках. Поднимаем готовые соединения и фиксируем на скамейке и мауэрлате с помощью болтов, стальных накладок, гвоздей или скоб. В конце формируют свес, прикрепляя накладками к концам стропил дополнительные доски соответствующего размера.

Установка стропил

К балкам перекрытия стропила присоединяются болтами и скобами: пазы тут лучше не выпиливать, ведь от этого конструкция будет не только делаться дольше, но и становиться более хрупкой. Стропила также соединяются между собой на земле, только уже исключительно крупными накладками, а затем поднимаются и фиксируются на поперечных балках. Опираются стропила друг на друга. Другой опоры нет, потому и используются накладки. Для того чтобы усилить конструкцию, устанавливают дополнительные стойки.

Этап 4-й. Гидроизоляция, утепление и обрешётка

Сделанный каркас покрываем гидроизоляционным материалом, крепим его к стропилам степлером. Гидроизоляция имеет два слоя: под стропилами и над ними. Между слоями должен быть утеплитель. Здесь для скрепления полосок используем строительный скотч. Если не проделать эти нехитрые операции, двухскатная крыша потеряет ряд своих свойств, быстро начнёт протекать и пропускать тепло.

Гидроизоляция и обрешетка двускатной крыши

Поверх этой мягкой структуры поперёк стропил закрепляем облицовочные доски и уплощённые балки. Тут важно оставить небольшой вентиляционный зазор между плёнкой и облицовкой. Достигнуть такого можно, если прибить к стропилам, скрытым под гидроизоляцией, небольшие рейки. В итоге мы самостоятельно получили каркас-сетку для конечных этапов создания нашей крыши.

Этап 5-й. Монтаж кровли

Материалов для кровли множество, но тут важно знать, какой именно больше всего подходит для сделанного каркаса. Или же изначально создавать стропильную систему и облицовку согласно тому или иному материалу. По сути, неправильный выбор сделать невозможно, так как каждый материал предназначен для решения конкретных задач. Выделяют:

• профнастил;
• черепицы: битумную, керамическую, композитную, металлочерепицу и др.;
• рубероид;
• ондулин.

Как правило, к каждому материалу свой подход, и тут важно самому разобраться в инструкциях, которые к ним прилагаются.

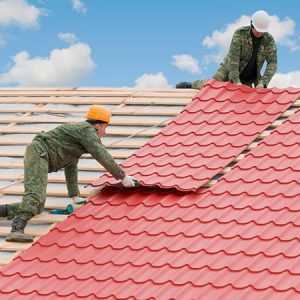

Монтаж металлочерепицы

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Итоги

Двускатная крыша по праву считается простой в установке, и сделать свой дом защищённым от ненастной погоды действительно возможно, если соблюдать все алгоритмы и рекомендации по этому поводу.

stroicod.ru

Как построить двухскатную крышу дома своими руками? Пошаговая инструкция

Ноябрь 21, 2016

Построить двухскатную крышу своими руками сможет любой человек с наличием основных строительных навыков. При строительстве вам пригодится пошаговая инструкция.

Для получения надежной кровли нужно:

• Подобрать вид крыши, подходящий конструкции здания и удобный способ сооружения, чтобы выбранный вид обеспечил прочность и надежность всей системы. Для этого нужно учесть, какой чердак вы хотите и как в будущем будете его использовать.
• Сделать расчет нужного угла наклона.
• Детально рассмотреть конструкцию всего здания.
• Подсчитать и приобрести нужное количество материалов для постройки.

Рассчитываем угол

Делать двухскатную крышу с большим углом, значит, прибавится ее высота. Соответственно, она легко справится с нагромождением снега, а также уменьшит нагрузку на стропильную систему от собственного веса и веса выпавшего снега. Но если посмотреть с другого ракурса, то высокая крыша требует больших затрат на материалы. Также резко увеличивается ее парусность. Угол наклона может варьироваться в пределах от 5 до 60 градусов.

Наименьший угол наклона указывается производителем материала. Он зависит от его типа.

• Черепица и шифер используют угол не меньший 20 градусам.
• Профнастил укладывается под углом не ниже 12 градусов.
• Если производится настил кровли из рулонных материалов, то угол зависит от количества слоев. Количество слоев повышает прочность и снижает угол. При использовании двухслойного покрытия применяемый угол не должен быть меньше 10—15 градусов. Покрытия рулонного типа 3 слоев хорошо подходят для пологой крыши с 2—4 градусами уклона.
• При применении ондулина минимальный угол — 6 градусов.
• Металлочерепица — 14 градусов.

При строительстве важно учитывать несущую способность всех элементов каркаса, а также нагрузку на стены и фундамент.

Конструктивные особенности и способы постройки

Для того чтобы сделать правильный выбор вида, рассмотрим основные виды и способы постройки двухскатной крыши, чтобы построить жилье, укрытие для автомобиля, подсобку и прочие сооружения.

Элементами, создающими основу двускатной крыши, являются:

• Горизонтальная основа — к ней крепятся стропила. Может использоваться мауэрлат — брус, что положен по стенам, служащим основной опорой. Также используются при наличии балки деревянного перекрытия.
• Стропильные ноги.
• Обрешетка — ее крепление производят к стропилам. Обрешетка служит основой для материала кровли.
• Крыша.

Элементы, которые служат для дополнения кровли:

• для укрепления прочности используют стойки, упоры, раскосы;
• мембраны, пленки — создают гидроизоляционный слой;
• утеплитель;
• контробрешетка — бруски, с помощью которых крепят гидроизоляцию. Их монтаж производят вдоль стропил;
• ветровые и перемыкающие планки;
• конек.

При постройке крыши своими руками стропила играют опорную роль для всей конструкции кровли. Нагрузка, которая создается при выпадении большого количества снега, порывов сильного ветра передается через стропила на стены.

Выделяют несколько основных видов двухскатной крыши.

• Наслонные стропила — делают свою опору внизу и вверху на несущие конструкции. Могут быть стены или горизонтальный прогон.
• Висячие стропила — сверху опираются и крепятся друг с другом. Образуют стропильные фермы.

Как построить двухскатную крышу? Такой вопрос возникает у многих. Оптимальным и простейшим вариантом будет двухскатная крыша с наслонной стропильной системой. Но для такого типа кровли помещение, на котором она возводится, должно иметь посередине несущую стену или колонны. В таком случае комната на чердаке разделяется опорной стойкой или стеной.

Кровля с висячими стропилами производится сложнее. Для этого существует специальное руководство и теоретические материалы, с которыми необходимо будет ознакомиться. Они прольют свет на то, как правильно все соорудить и рассчитать.  Висячая система стропил позволяет сделать крышу без опорной стены посередине. Чердак в таком случае станет также просторным, при желании можно будет сделать мансарду.

Требующиеся элементы

Количество и характеристики материалов определяются по конструкции здания. Количество бруса для мауэрлата можно узнать, из размеров периметра здания, плюс небольшой запас. Материал, требующийся стропильной системе, зависит от ширины пролета, угла наклона, шага установки.

Кровельный материал непосредственно влияет на шаг устанавливаемой обрешетки.

Для того чтобы точно узнать количество материалов, лучшим способом будет составить схему-чертеж здания с указанием всех размеров, вида, сечения.

Инструмент для строительства может быть разным, но основу составляют:

• топор, молоток с гвоздодером, ножовка, пила, рулетка;
• линейка, угольник, уровень, дрель, отвес.

Порядок монтажа двускатной крыши

Опорный брус. Установка

Монтирование мауэрлата производится несколькими способами:

1. на стены заливаем бетон и вмуровываем в него шпильки. Высота пояса составляет 20—30 см, шаг — 100—150 см. Шпилька должна быть выше бруса мауэрлата на 2 см, для того чтобы ее закрутить гайкой;
2. устанавливаем шпильки в бетон между кирпичами при кладке последнего ряда.

Для начала перед установкой нужно положить слой гидроизоляции на шпильки. Крепим мауэрлат анкерными болтами.

Монтаж стропильной системы

Сначала определяем сечение стропил. Оно зависит от длины и расстояния между ними. Расстояние должно подходить для удобной укладки утеплителя.

Нюансы установки стропильных ног следующие.

• Собираем шаблон для дальнейшей постройки стропильных ферм. Соединяем 2 доски, равные стропилу, с одной стороны гвоздем.
• Устанавливаем шаблон свободным краем на опоры для стропил. Получившийся угол будет углом наклона ската крыши. Конструкцию закрепляем гвоздями. Для фиксирования угла лучше установить поперечную планку.
• Шаблон из фанеры отлично подойдет для запилов на стропилах, которые помогут при установке.
• Вырезаем монтажные запилы. Далее делаем их соединение под рассчитанным углом наклона ската крыши. Получившийся треугольник является стропильной фермой. Поднимаем его на крышу с помощью лестницы и крепим к мауэрлату.
• По правилам для удобства первым делом устанавливаем крайние фермы. Чтобы не ошибиться нужно, закрепить временные откосы по горизонтали и вертикали.
• Протягиваем между установленными стропилами шнур. Так удобно определять уровень остальных ферм.
• Устанавливаем все стропила на просчитанном заранее расстоянии. Оно должно быть не меньше 0.6 метра.
• Завершаем установку путем укрепления с помощью подкосов, ригелей, подпор.
• Крепим коньковый брус на специальные опоры.

Водная и тепловая защита

После установки стропил для качества кровли дома своими руками производим ее изоляцию от воды и холода. Параллельно коньковому брусу крепим с внутренней стороны стропил рулонный материал. Соединения делаем внахлест и герметизируем скотчем.

Расстояние между стропилами заполняем утеплителем из минеральной ваты. Чтобы защитить кровлю от протечек или конденсата, устанавливаем гидроизоляцию. Монтируем ее с наружной стороны, используя скобы и степлер. Сверху прибиваются рейки.

Обрешетка

Последним этапом является монтаж обрешетки. Нужно использовать сухой, без сучков брус. Начинаем ее прибивать снизу от карнизов. Чтобы проверить прочность, просто встаньте на нее своим весом около 80 кг. Прогибов нет — работа выполнена отлично, построенный дом готов к эксплуатации.

Данное видео поможет вам разобраться, как построить двухскатную крышу и определится со всеми ее элементами:

stroicod.ru

Как построить крышу двухскатную

Задача самостоятельно построить двускатную крышу выполнима при условии глубокого изучения всех этапов многоступенчатого процесса. Расчет потребности в материалах предваряет определение площади кровли. Конструкция двускатной крыши имеет множество решений при выборе вариантов соединения основных элементов. Приведенная далее информация и видео помогут глубже ознакомиться со всеми этапами строительства.

Характеристика двускатной крыши

Существует несколько причин, чтобы сделать при обустройстве собственного жилья кровлю традиционной формы. Ключевой момент – простота возведения двускатной конструкции. В качестве дополнительных бонусов вы получаете привлекательный внешний вид и практичное чердачное помещение. Помимо оформления основного здания, зачастую встречается пристройка с двухскатной крышей, которая гармонирует с первоначальным фасадом.

Сначала необходимо определиться с конфигурацией и выбрать оптимальный угол наклона. Расчет показателя ведется с учетом следующих факторов:

• Уровень осадков в зимний период. Чем круче склон, тем меньше снега будет скапливаться на двускатной крыше.
• Ветровые нагрузки, присущие данному региону. Чрезмерно большой угол наклона увеличивает парусность кровли и снижает ее прочность.
• Планы на эксплуатацию чердачного пространства. Если построить крышу с углом наклона менее 40о, пребывание там человека будет весьма затруднительно.
• Расход кровельных материалов находится в прямой зависимости от выбранного угла уклона: чем он больше, тем выше затраты на строительство.

Основные элементы двускатной крыши:

• мауэрлат;
• стропильная система;
• кровельный пирог.

Каждый из них имеет свои особенности монтажа. Стропила бывают навесные и наслонные, в зависимости от выбранного типа, устанавливают дополнительные элементы системы:

• затяжку;
• конек;
• вертикальные стойки;
• подкосы.

Двускатная кровля устройство стропильной системы приведено на фото далее:

Расчет площади кровли

Чтобы определиться с объемом приобретаемых материалов для двускатной крыши, необходимо предварительно посчитать площадь. Этот предотвратит непредвиденные затраты времени и сил для проведения дополнительной закупки и доставки. Итак, как посчитать площадь двухскатной кровли:

• вся конструкция крыши условно делится на простые геометрические фигуры;
• используя формулы из школьной программы, можно рассчитать по отдельности каждую площадь;
• для расчета длины ската двускатной крыши включают промежуток от карниза до кровельного конька;
• наличие мансардных окон, дымоходных труб и вентиляционных отверстий существенно не изменят расход материалов;

Важно! Тип материала для кровли влияет на длину скатов.

Применение мягкой черепицы или рулонного покрытия уменьшает величину ската на 70 см. Расчет ведется пошагово: сначала определяют параметры отдельных частей, затем показатели суммируются. После определения площади переходят к подготовке материальной базы.

Материальное обеспечение

Обустройство крыши своими руками подразумевает самостоятельную закупку материалов и подготовку инструментов. Основной материал для формирования мауэрлата и стропильной системы – деревянный брус. Информация, приведенная в следующих таблицах, поможет сориентироваться в выборе необходимого сечения для различных элементов стропильной системы, а также даст характеристику различным видам кровельных покрытий:

Также следует продумать вариант обрешетки двускатной крыши в зависимости от выбранного кровельного покрытия. Жесткий материал позволяет построить решетчатую конструкцию, применение мягких или рулонных изделий требует установки сплошной обрешетки из фанеры или плит OSB. Построенная крыша должна обладать гидроизоляционным слоем. Эксплуатация чердачного помещения подразумевает качественную теплоизоляцию. Помимо этого, потребуются крепежные детали в виде гвоздей и анкерных болтов.

Приступая к возведению двускатной крыши, под рукой должен быть набор всех необходимых инструментов. Правильно посчитать расход материалов поможет следующее видео:

Мауэрлат

Возведение двускатной крыши начинается с установки мауэрлата, основная функция которого заключается в равномерном распределении тяжести стропильной системы на несущие конструкции здания. Выдержать регулярные нагрузки способен брус сечением 150*150 мм. Установка мауэрлата для двускатной кровли идет на стенах, расположенных параллельно друг другу.

Фиксация выполняется несколькими способами:

• С использованием бруса. Подобный вид соединения планируется на этапе возведения несущих стен. Суть способа – бруски вставляются в кирпичную кладку за несколько рядов до ее окончания. Затем специальными скобами проводят соединение вмурованных элементов с мауэрлатом под двускатную крышу.
• С применением шпилек. Аналогично предыдущему способу, подготовка стартует до окончания кирпичной кладки. Диаметр шпилек варьируется от 12 до 15 см, монтаж ведется с промежутком 1-2 метра.
• Крепление к стене мауэрлата под двускатную крышу можно осуществить стальной проволокой. Укладка материала сечением 3-4 мм также проводится ниже верхнего края на несколько рядов кирпичей. По завершению кладки должны оставаться свободные концы проволоки, которыми обвязывают мауэрлат. Количество связок должно превышать количество стропильных ног.

• Иногда в качестве мауэрлата под двускатную крышу выступает железобетонный пояс. Построенный после возведения стен, он оборудуется шпильками. Монтаж деревянного бруса с подготовленными отверстиями для шпилек завершается закреплением гаек.

Важно! Независимо от выбранного способа фиксации мауэрлата под двускатную крышу, перед его укладкой проводят гидроизоляцию несущих стен. В качестве изоляционного материала выступает рубероид.

Один из вариантов крепления мауэрлата для двускатной крыши представлен в видео:

Стропильная система

Монтаж стропильной системы – важнейший этап обустройства крыши двускатной. Первоначально определяют сечение бруса, которое зависит от длины стропильных ног, промежутка между ними и рассчитанной тяжести кровельного покрытия. Ускорить процесс оформления двускатной крыши поможет правильно подобранный промежуток между стропилами, который позволяет не затрачивать дополнительные усилия на обрезку теплоизоляционного материала.

Независимо от того, будете ли вы возводить новый дом или пристраивать дополнительное помещение с двускатной крышей, процесс установки стропил включает следующие этапы:

• Подготавливается шаблон для дальнейшей сборки стропильных ферм. Для этого две доски, длина которых соответствует размеру стропильных ног, скрепляются с одного края гвоздем.
• Свободными концами конструкцию устанавливают на опору. После этого можно сравнить получившийся угол наклона с планируемым показателем. Усилить фиксацию угла поможет поперечная перекладина.
• Для монтажных запилов на стропильной системе потребуется еще один шаблон из фанеры.
• Применяя заготовку, на брусе готовятся запилы для соединения между собой стропильных ног согласно установленному углу наклона двускатной крыши. Полученный треугольник носит название стропильной фермы. В отдельных случаях она готовится на земле, после чего с помощью вспомогательных конструкций поднимается наверх и фиксируется к мауэрлату. Существуют варианты, когда система стропил для двускатной конструкции крыши обустраивается непосредственно на возведенных стенах.
• Сначала устанавливают фронтонные фермы, к ним крепятся временные подкосы. Затем идет монтаж остальных стропильных ног.
• Прочность двускатной кровле обеспечит установка дополнительных элементов стропильной системы в виде подкосов, ригелей и подпорок.
• Закрепить промежуточные и диагональные стропила поможет коньковый прогон.

Обустройство стропильной системы над помещением, пристроенном к основному заданию можно изучить в следующем видео:

Кровельный пирог и финальные штрихи

Следующий этап возведения двускатной крыши заключается в обустройстве кровельного пирога. Под этим вкусным названием подразумевают монтаж трех слоев изоляции:

• Первым идет гидроизоляционный слой, предназначение которого – защита всей двускатной конструкции крыши от влаги. Промежуток между изоляционным и кровельным материалом составляет от 2 до 5 см.
• Далее проводится укладка теплоизоляционного слоя. Качественный материал обеспечит удержание тепла под крышей в холодный период и не даст быстро проникнуть жаре в летний зной. Монтаж утеплителя проводится между стропилами, его функции выполняют материалы с содержанием минеральной ваты.
• На заключительном этапе формируют слой пароизоляции, чтобы не допустить проникновения пара на конструкцию двускатной крыши. Фиксацию материала осуществляют внахлест с применением строительного степлера. Все стыки закрываются специальной лентой.

Внутренние работы по монтажу двускатной крыши завершаются обшивкой. Для этих целей оптимально подходит вагонка или листы гипсокартона. После этого переходят к формированию обрешетки, вид которой зависит от характеристик материала кровли.

Финальный штрих – оформление двускатной крыши кровельным покрытием. Монтаж проводится с учетом рекомендаций производителя, соблюдение которых гарантирует долгосрочную эксплуатацию без проведения капитальных ремонтов. Один из вариантов обустройства приведен в видеоматериале:

bouw.ru

поставить, построить, рассчитать, своими руками пошагово, стропильная система, фото, видео.

Большинство владельцев жилых домов отдают предпочтение двухскатной кровле. Конструкция отличается рядом преимуществ в плане монтажа и дальнейшей эксплуатации.

Устройство двухскатной крыши

Вне зависимости от того, какому виду двухскатной крыши и стропильной системе будет отдано предпочтение, базовый набор элементов всегда постоянен:

• мауэрлат,
• стропильные ноги,
• коньковой брус, прогоны,
• обрешетка,
• стойки и подкосы,
• гидроизоляционный слой и слой утеплителя,
• кровельный материал.

Расчет площади крыши

Для определения площади используется обыкновенное правило вычисления площади прямоугольника, это достаточно просто, но для облегчения работы можно воспользоваться всевозможными онлайн калькуляторами. Длина соответствует длине конька крыши, а ширина – расстоянию от карниза до конька. Перемножив оба значения получают площадь ската.

В случае с симметричной кровлей полученную цифру просто умножают на 2. При конструкции ломаной крыши необходимо отдельно рассчитать площадь каждого из скатов, а потом суммировать результат.

При необходимости сделать расчет еще и площади фронтона (например, в случае отделки его тем же профлистом, что и саму кровлю) используют формулу площади треугольника. Высота (расстояние от конька до основания) умножается на длину основания. Полученная цифра соответствует площади уже двух симметричных фронтонов. На этапе расчета необходимо сделать чертеж, проект либо схему устройства крыши.

Угол наклона двухскатной крыши

Эстетические требования и желание сэкономить заставляют играть с углом наклона. Идеальным вариантом считается угол в 30 градусов. При его соблюдении на крыше не скапливается большое количество осадков. При желании расширить чердачное пространство угол увеличивают.

Здесь свое веское слово говорит и кровельный материал. Для его гибких видов придется довольствоваться углом всего в 20 градусов. Металл и шифер позволяют играть с вариантами в диапазоне 5 — 45 градусов. Угол меньше 5 градусов для двускатной крыши уже не допустим.

Важно! Чем больше угол, тем больше площадь кровли, больше материалов требуется для ее монтажа.

Виды стропильных систем

В строительстве применяются только два варианта стропильных систем:

• висячая. Она монтируется там, где нет возможности установки дополнительных опор.
• наслонная. Для ее монтажа необходимо наличие внутренней опоры для стропил. Ею могут быть специально установленные столбы и даже внутренняя стена. Наружные части стропил обязательно упираются в стены. Система отличается максимально легким весом.

Пошаговая инструкция строительства двухскатной крыши

Монтаж начинается с качественной подготовки основы для стропил. В случае с деревянными зданиями ее роль выполняет верхний венец. Для строений из блоков или кирпича необходима предварительная установка мауэрлата.

1 шаг: мауэрлат

Мауэрлатом называют верхний венец из бруса, идущий поверх кладки для возможности крепления крыши. От того насколько прочно закреплен брус зависит надежность крепления всей кровли. Ее вес не имеет большого значения, летают как большие, так и маленькие двухскатные крыши.

Для крепления мауэрлата используется один из четырех вариантов:

• в последние ряды кладки включается шпилька, стоящая вертикально. Она должна быть надежно закреплена и возвышаться над стеной на высоту, позволяющую пропустить ее сквозь брус и закрутить гайку.
• для крепления шпильки заливают армопояс высотой в 30 см. длина шпильки должна позволять надежно закрепить брус.
• вместо шпильки используют проволоку. Ее закладывают под последним рядом кладки из блоков через каждые 2 — 2,5 м. Мауэрлат просто привязывают в нескольких местах к стене.

Прежде, чем поставить мауэрлат своими руками, важно позаботиться о гидроизоляционном слое. Уже на этой основе начинается строиться стропильная конструкция.

2 шаг: возведение стропильной конструкции

Первой выставляется направляющая. Она соответствует расположению линии конька будущей крыши. Поднять направляющую на нужную высоту позволяют столбовые опоры. Так выбирается желаемая высота крыши. После того, как все нюансы будут учтены, опоры надежно крепятся подкосами.

Конструкция позволяет точно выставить первую и последнюю пару стропил. Для направляющей выбирается прочный брус. В уже готовой конструкции он будет являться коньковым. Между крайними стропилами натягивается шнурка по верхнему и нижнему краю параллельно направляющей. Уже в соответствии с полученной плоскостью устанавливаются остальные пары стропил.

3 шаг: стропила

Стропила обязательно должны выходить за край стены, чтобы будущая крыша была способна защитить стены от намокания. Верхние концы стропильных ног соединяются встык и обязательно крепятся к коньковому брусу. Нижние – к брусу или мауэрлату. При монтаже крыши со скатом превышающим стандартный шестиметровый размер стропила наращивают.

Делают это одним из двух способов:

• Две части доски или бруса, используемого для стропил, соединяют 1,5 — 2 метровым отрезком доски, пришивая его к каждой из частей. Шаг стропил 0,6 — 1 м с учетом дальнейшего утепления.
• Собирают своеобразную ферму. Берут две заготовки, полученные первым способом, ставят их на ребро параллельно друг другу и сшивают между собой небольшими отрезками длиной 10 — 15 см.

Отрезки вставляются через каждые 30 — 50 см. Вес стропил при этом увеличивается, но запас прочности многократно повышается. Шаг стропил 0,9 — 1 м.

4 шаг: лежень и стойки

Для усиления стропил, предотвращения их прогиба под весом осадков, сдвига в результате ненадежного крепления или активных атак ветров, под ними устанавливаются специальные стойки. Стойки встают на специальный брус, проходящий под стропилами в направлении от одного фронтона к другому.

Этот брус носит название лежня. Он надежно крепится к балкам и работает как основа для стояков, подкосов.

5 шааг: затяжки

На небольшом расстоянии от конька устанавливают затяжки. Их задача сводится к созданию дополнительного крепления стропильной пары. Элемент помогает снизить нагрузку на мауэрлат и несущие стены.

При создании под крышей жилой мансарды на долю затяжек выпадает возможность стать еще и потолочными балками в жилом помещении.

6 шаг: изоляция двухскатной крыши

Кровельный материал подвержен агрессивному воздействию внешней среды, противостояние ей приводит к постоянному скоплению конденсата под ним. Защитить конструкцию позволяет использование специальных материалов. Они выпускаются в виде тонких тканей сетчатого характера.

В зависимости от типа такие материалы бывают паропроницаемыми, звукоизолирующими, гидроустойчивыми. Раскатывают гидроизоляционную ткань поверх стропил и тщательно закрепляют с помощью степлера. Материал располагают вдоль конька, а не поперек ему, каждый слой укладывается внахлест, а места стыков дополнительно изолируются липкой лентой.

При необходимости утеплить крышу между стропилами (под гидроизоляционный слой) укладывается утеплитель, а с внутренней стороны стропил натягивается паропроницаемый материал, который также крепят к стропилам и фиксируют стыки скотчем.

7 шаг: обрешетка двухскатной крыши

Обрешетка является важнейшим связующим элементом всей крыши в единое целое. Она стягивает стропила, распределяет между ними всю нагрузку равномерно и выполняет роль опоры для кровельного покрытия. Обрешетка настилается полосами строго параллельным коньку. Шаг обрешетки зависит от кровельного покрытия.

Под гибкие материалы используют сплошную обрешетку, настилая доску с зазором не более 5 см при выборе сухого материала, и не более 3 при работе с сырым материалом.

Под шифер обрешетка стелется с шагом 35 — 70 см. Основным критерием является длина листа. Под листом должны находиться три точки опоры.

Шаг обрешетки под металлочерепицу зависит от длины волны. Расстояние от первой линии до второй равно длине волны за минусом семи сантиметров. Между остальными линиями соблюдается размер равный длине волны.

Под профлист между первыми линиями расстояние берется в 30 см, между остальными соблюдается шаг в 35 см.

Верхние детали обрешетки крепятся максимально близко друг к другу для возможности дальнейшего крепления конька. Допускается использование для этих целей доски несколько шире, чем для обрешетки всей остальной крыши.

Ширина обрешетки должна быть больше расстояния между стропилами. Концы доски выходят за крайние стропила на 20 — 40 см, для создания карниза со стороны фронтона.

8 шаг: крепление деталей

Качественное соединение обрешетки со стропилами обеспечивает не только возможность безопасного перемещения по крыше в процессе монтажа или дальнейшего ремонта кровельного покрытия. От этого зависит длительность эксплуатации кровельного покрытия. Ошибки или халатность неизбежно приведут к тому, что часть крыши отправится в свободный полет при первом же серьезном порыве ветра.

Для безопасности кровельного покрытия все соединительные элементы (саморезы, гвозди) должны быть тщательно утоплены в древесину.

9 шаг: укладка кровли

Завершающий этап монтажа требует предварительного определения линии выступа кровельного покрытия. Обычно оно соответствует 7 см от края стропил. На этом расстоянии натягивается шнурка нижней части обрешетки.

Первый элемент кровли монтируется в одном из нижних углов. Его нижний край точно соответствует линии шнурки, а вертикальный краю обрешетки. Элемент закрепляют, следующим выставляют соседний по первому ряду. Второй ряд начинают после того, как первый полностью закончен.

На коньке излишки материала подрезают таким образом, чтобы зазор между скатами был минимальным, и устанавливают конек.

Двухскатная крыша представляется сложную конструкцию взаимосвязанных элементов. При правильном монтаже каждая деталь увеличивает прочность крыши и сроки ее эксплуатации.

Преимущества двухскатной крыши

Для хозяина дома монтаж такой крыши выгоден наличием просторного чердачного помещения. Его можно использовать в качестве небольшого склада, холодной мансарды, а при желании переделать в еще одну жилую комнату.

Двухскатная кровля имеет небольшой вес, и при утеплении позволяет значительно сэкономить на материалах.

Конструктивная особенность двухскатной крыши

Оба ската кровли упираются в параллельные стены здания. Непременным условием является одинаковая высота стен. Треугольники, получающиеся из краев скатов и одной из свободных стен, носят название фронтонов. Если чердак планируют сделать жилым, то в конструкцию включают дополнительные окна для проветривания и освещения.

Виды двухскатных крыш

1. Классический вариант с симметричными скатами позволяет равномерно распределять нагрузку по всей поверхности крыши. Стропила защищены от прогибания, а хозяин волен выбирать любой материал в качестве покрытия. Дополнительные опоры допускается ставить в любом месте без ущерба для конструкции. Единственным недостатком является образование глухих зон при попытке оборудовать чердачное помещение в жилую мансарду.
2. Сократить размеры неиспользуемых участков помогает ломаная крыша. Один из ее скатов является более пологим, что повышает нагрузку на одну из сторон здания. Изменится нагрузка не только на скат, но и всю стену, фундамент.
3. Ломаный скат с внутренним или наружным углом позволяет обустраивать полноценные комнаты второго этажа или объединять несколько построек под одну крышу. Чаще всего к подобному приему прибегают, пристраивая к дому новое помещение. Всю крышу менять нет желания или возможности, поэтому один из скатов делают ломаным, удлиняя его.

Построить двускатную крышу вполне возможно своими руками, сделав правильные расчеты, воспользовавшись данной пошаговой инструкцией.

krovlya777.ru

---

•
  Как сделать крышу двухскатную
•
  Крыша многощипцовая
•
  Гравий фото
•
  Регулировка пластиковой двери
•
  Контрольный кабель кввг
•
  Проволока для вязки арматуры
•
  Столярная струбцина
•
  Как установить душевую кабину своими руками
•
  Зона барбекю на даче проекты фото
•
  Узип для частного дома
•
  Голландка печь фото
