Вентиляция в частном доме своими руками: виды и устройство систем

Начнем с образного сравнения: правила охраны труда написаны кровью, а требования СНиП к воздухообмену внутри жилых зданий – черной плесенью. Именно грибок, образующийся по углам комнат, указывает на повышенное содержание влаги плюс недостаток свежего воздуха. Цель публикации – рассказать, как правильно делается вентиляция в частном доме или квартире. Приведенные ниже рекомендации помогут создать здоровый микроклимат в жилище либо исправить существующую проблему своими руками.

Три вида вентиляционных систем

Чтобы предусмотреть нормальное вентилирование помещений, нужно понимать суть задачи и знать технические средства, помогающие ее решить. Организация воздухообмена преследует 2 цели – удаление отработанного воздуха и подача чистой смеси с улицы.

Атмосфера жилых комнат загрязняется несколькими продуктами жизнедеятельности людей:

• водяные пары, выделяемые при дыхании и в процессе готовки пищи;
• углекислый газ и другие вредные соединения в небольших количествах;
• разнообразные неприятные запахи.

Справка. Для образования излишков влаги достаточно поджечь газовую плиту, кипятить воду необязательно. Продуктами горения метана являются углекислый газ и водяной пар. Первый создает ощущение духоты, второй насыщает влагой воздушную среду кухни.

Существует 3 типа систем общеобменной вентиляции для решения перечисленных задач:

1. Естественная.
2. Комбинированная.
3. Принудительная с механическим побуждением.

Прежде чем рассмотреть принцип работы каждой схемы, озвучим важное правило: нельзя организовать вытяжку, не предусмотрев приток, и наоборот. Удаляемый воздух должен замещаться наружным, иначе эффективность вентилирования сведется к нулю.

Сравнительный пример. Представьте насос, закачивающий воду внутрь герметичной емкости. Когда давление в резервуаре достигнет определенного порога, движение жидкости остановится независимо от мощности и частоты вращения двигателя. Крыльчатка станет перемешивать воду на одном месте. Накачивание (или отсасывание) воздуха в закрытое помещение даст аналогичный результат.

Принцип естественной вытяжки

Вентиляция данного типа работает за счет природной тяги, возникающей внутри вертикальной трубы и побуждающая воздух двигаться по каналу снизу вверх. Важно понимать, от чего зависит сила тяги:

1. Разница атмосферного давления на нижнем и верхнем срезе трубы. Чем выше построить вентканал, тем больше получится перепад давлений и мощность тяги.
2. Разность комнатной и уличной температуры. Холодный поток вытесняет нагретый и более легкий комнатный воздух, отчего последний стремится уйти в верхнюю зону помещения и далее в вытяжную шахту.
3. Степень насыщения влагой. Как ни парадоксально, но при одинаковой температуре насыщенная водяным паром воздушная смесь становится легче сухого воздуха и тоже поднимается вверх.

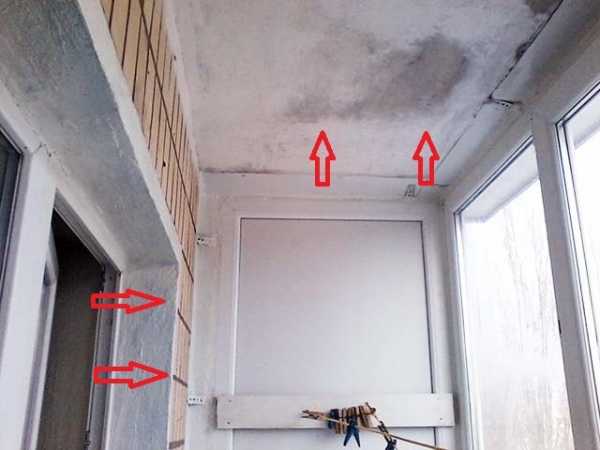

Если открыть дверь балкона в плохо вентилируемой квартире, на потолке образуется мокрое пятно из-за конденсации влаги

Справка. Относительная молекулярная масса водяного пара равна 18 единиц, воздуха – 29. Соответственно, при увлажнении газовая смесь становится легче. Эффект заметен на представленном фото.

Температура и влажность окружающей среды колеблется в течение года, следом меняется сила тяги. Вот почему летом естественная вытяжка работает хуже – перепад температур невелик. Неизменным остается один параметр – высота канала и разница давлений.

Устройство природной вентиляции – самый дешевый способ организовать воздухообмен внутри загородного коттеджа. Естественная тяга также задействована в большинстве многоквартирных домов: приточный воздух подается через специальные клапаны, вытяжка производится с помощью вертикальных шахт, проходящих внутри стен.

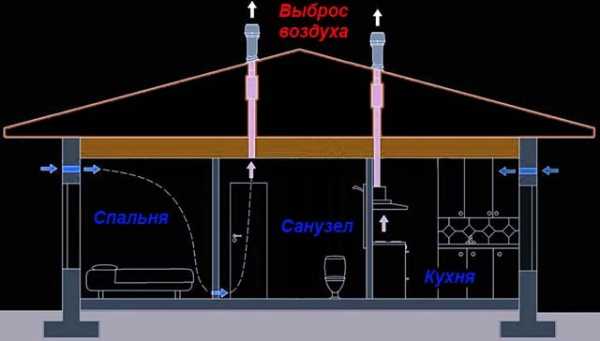

Схема работы естественной вентиляции

Комбинированный воздухообмен

В данном случае естественная вентиляция в доме усиливается за счет размещения электровентиляторов в определенных точках. Практикуется 2 варианта:

• наружный воздух подается механизированными приточными установками, выброс происходит посредством вертикального канала;
• на вытяжную шахту ставится маломощный вентилятор, приток осуществляется через специальные клапаны с выходом в стену.

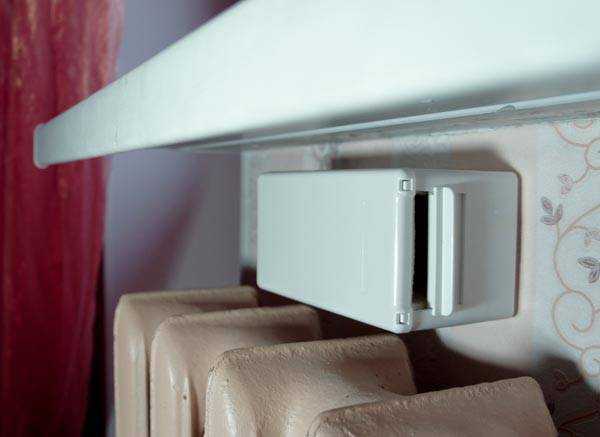

Обычный стеновой клапан подает воздух без вентилятора

Яркий пример комбинированного варианта – вентилятор, установленный в туалете, либо кухонная вытяжка. Первый быстро удаляет неприятные запахи, вторая отсасывает вредные пары в процессе готовки.

Механизированный приток обеспечивают местные агрегаты, встраиваемые в толщу стены (так называемые бризеры). Установка фильтрует наружный воздух, плюс в холодный период подогревает электрическим ТЭНом. Объем подачи и степень нагрева регулируется вручную либо автоматически.

Комбинированное вентилирование успешно применяется в любых типах частных домов – кирпичных, каркасных, построенных из газобетона и СИП-панелей. Если вентилятор устанавливается на вытяжной трубе, то возмещение удаляемого вместе с воздухом тепла ложится на радиаторную систему отопления.

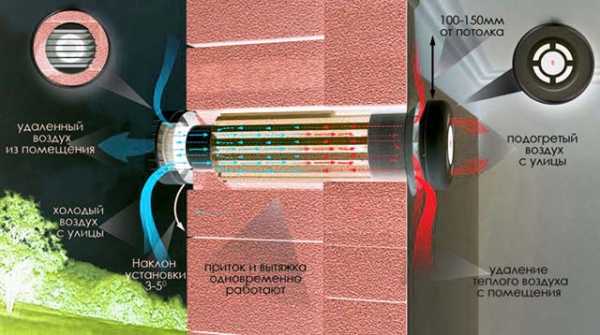

Устройство бризера — местной приточной установки

Принудительное вентилирование здания

Принцип действия принудительного воздухообмена простой – вытяжка и приток обеспечивается механическими вентиляционными установками, питающимися электроэнергией. Схем и вариантов подобной вентиляции довольно много, приведем несколько распространенных примеров:

1. Притоком занимаются бризеры, установленные во всех комнатах. На чердаке располагается общий вытяжной вентилятор, собирающий отработанный воздух помещений и удаляющий его наружу.
2. В каждом помещении стоит отдельное приточно-вытяжное устройство с рекуператором, встроенное во внешнюю стену.
3. За воздушный обмен отвечает одна общая установка – центральный кондиционер. Агрегат очищает, увлажняет, нагревает и охлаждает приток в зависимости от условий и времени года. Раздача и отбор воздуха производится сетью вентканалов. Функция рекуперации тоже присутствует.
4. Микроклимат внутри жилища поддерживается фанкойлами – местными калориферами с функцией обогрева / охлаждения. К теплообменникам подводится горячая вода от газового котла и хладагент от чиллера (разновидность холодильной машины).

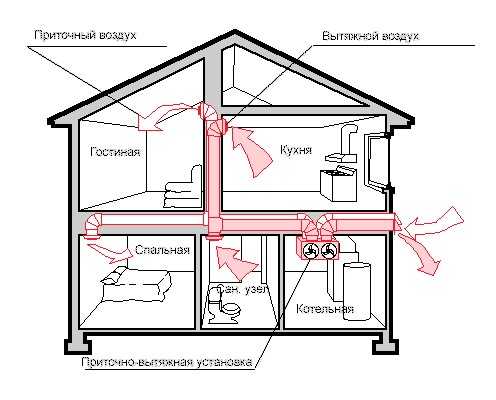

Простейшая схема принудительного воздухообмена

Разъяснение. Рекуперация – это процесс отбора тепловой энергии у вытяжного воздуха, идущей на подогрев притока. Используется специальный теплообменник – рекуператор, где встречные воздушные потоки пересекаются, но не смешиваются.

Особенность механических вентсистем – совмещение вентиляции с воздушным отоплением. Какой смысл тратить деньги, выполнять проект и монтаж радиаторной схемы, когда нужно греть подаваемый воздух? Правильное решение – довести температуру притока до 30—50 °С и таким образом компенсировать теплопотери сквозь наружные стены, а батареи и теплые полы не предусматривать вовсе.

Схема движения встречных потоков в рекуператоре

Какой вариант лучше

Если вы желаете своими руками обустроить вентиляцию частного дома, рекомендуем отдать предпочтение первым двум системам – естественной и комбинированной. Аргументы в пользу этих вариантов:

1. Приемлемые финансовые затраты при монтаже и эксплуатации.
2. Минимальное потребление электричества. Вытяжные вентиляторы комбинированных систем работают периодически и потребляют в сумме 100—200 Вт/ч. Приточные установки с подогревом возьмут больше – около 500 Вт на каждую комнату.
3. Вентиляция с естественным побуждением вполне способна обеспечить нормативный воздухообмен в одно— и двухэтажном здании, тем более внутри дачного домика.
4. Не требуется выделять полезный объем здания под размещение вентиляционного оборудования и прокладку воздуховодов.
5. Отпадает необходимость обслуживания агрегатов, ежегодной очистки фильтров и воздушных каналов.

Важный момент. Устройство полностью механизированной общеобменной вентиляции требует основательного подхода – расчетов, проектирования и квалифицированного монтажа. Без разработчиков с профильным образованием и грамотных исполнителей обойтись не удастся.

Последний нюанс: если принудительная вентиляция не предусматривалась в доме изначально, выделить пространство для прокладки воздуховодов будет непросто. Придется изощряться и класть вентканалы под полом либо в деревянных перекрытиях, пропускать через комнаты. Вдобавок часть площади жилища займет оборудование, о чем расскажет эксперт на видео:

Делаем вентиляцию правильно

Организовывая воздушный обмен, предлагаем взять за основу систему с естественным побуждением как наиболее дешевую и распространенную. Данный вариант также подойдет для всех типов хозяйственных построек – бань, сараев, курятников, погребов и так далее.

Замечание. Разговоры о том, что естественная вентиляция вытягивает из дома массу драгоценного тепла — это не соответствующие действительности россказни продавцов различного оборудования. Если в доме нет щелей для прохода внешнего воздуха, то вытяжка удалит ровно столько, сколько позволит приток, о чем мы писали выше.

Перед тем как сделать вентиляцию, нужно выяснить объем воздуха на подаче и рассчитать общий воздухообмен. Требования нормативных документов, методика и алгоритм расчетов – большая тема нашей отдельной статьи.

В качестве примера используем чертеж с планировкой одноэтажного дома, где показана схема движения воздушных потоков, расположение приточных и вытяжных устройств. Нужно соблюсти ряд правил:

• внешний приток надо организовать во всех комнаты кроме коридоров и санузла;
• направление потоков внутри дома – из жилых помещений в более загрязненную кухню и ванную;
• блок вентканалов делается в перегородке между санузлом и кухней либо пристраивается к наружной стене;
• высота подъема труб определяется расчетным путем, минимум для одноэтажного здания – 3 метра;
• для туалета, кухни и локальных механизированных вытяжек строятся отдельные шахты, дабы запахи не перетекали в соседние помещения;

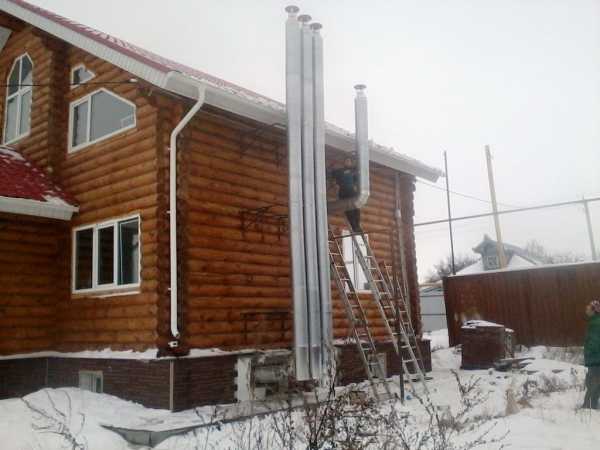

• проходящие сквозь холодный чердак вертикальные каналы из пластиковых труб обязательно утепляются, чтобы не пришлось бороться с конденсатом.

Современный способ быстрой теплоизоляции пластиковых труб — напыление пенополиуретана Polynor

Важное уточнение. Схема воздухообмена в двухэтажном жилище выглядит аналогично. Поскольку кухонное помещение отсутствует, предусматривается отдельный вытяжной канал в ванной либо другой точке.

Теперь подробно рассмотрим организацию потоков по каждому помещению.

Жилые комнаты: спальня, детская, гостиная

В помещениях для отдыха с постоянным пребыванием жильцов важно создать здоровую атмосферу – устроить подачу чистого воздуха снаружи следующими способами:

• встроить в оконный профиль приточный клапан типа Aereco;
• вмонтировать вентиляционный регулируемый клапан в стену;
• установить бризер с вентилятором и дополнительным подогревом воздушной струи.

Справка. В многоэтажных домах советской постройки предусматривалась специальная приточная щель снизу подоконника. В процессе замены деревянных окон на пластиковые установщики заделывают указанный проем. Без притока не действует тяга вертикальной шахты, вентиляция квартиры не функционирует. Отсюда повышенная влажность, грибок и прочие прелести.

Любые клапаны нужно ставить на высоте примерно 2 м от пола. Конвективный поток, поднимающийся от радиаторов, перемешивает и нагревает холодный приток. Вытяжкой служит щель высотой 15—20 мм, оставленная под межкомнатной дверью.

Воздух всасывается проемом под воздействием разрежения, создаваемого кухонным и туалетным вентканалом. Двигаясь с малой скоростью (0.1—0.2 м/с), воздушная масса выходит в коридор и устремляется к устью вытяжной решетки.

Совет. Нынешние межкомнатные двери зачастую плотно прилегают в притворе, не пропуская воздушную смесь в коридор. Покупайте дверные полотна со встроенной переточной решеткой либо устанавливайте таковую самостоятельно.

Варианты встроенных вентиляционных решеток

Кухня-столовая

Атмосфера данного помещения загрязняется продуктами горения газа, лишней влагой и выделениями от людей, поступающими вместе с воздухом других комнат. Вентиляцию нужно устраивать по таким правилам:

1. Предусматривается 2 точки притока – щель снизу дверного полотна и регулируемый клапан в стене (оконном профиле).
2. В идеале строится 2 вертикальных трубы, выведенных на крышу, – для общеобменной вентиляции и кухонной вытяжки. Тогда жир и копоть не станет засорять основной канал.
3. Решетки забора воздуха монтируются под потолком.
4. Допускается устройство одной вытяжной шахты достаточного диаметра.
5. Канал должен быть открыт только со стороны кухни. Запускать туда воздух из туалета нельзя – запах проникнет в столовую.

Примечание. Согласно требованиям СНиП, в помещении необходим однократный воздухообмен плюс 100 м³/ч на газовую плиту либо 60 м³/ч на электрическую. Вот зачем нужно устраивать 2 притока.

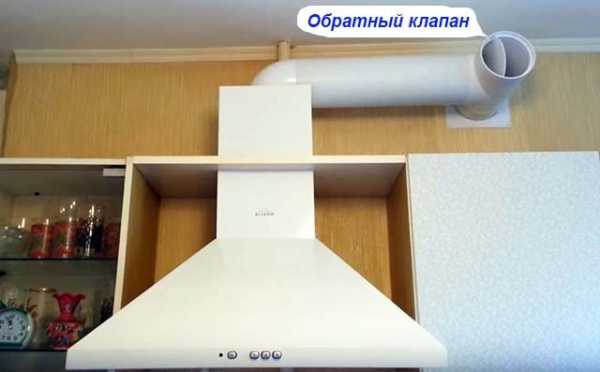

Кухонную механическую вытяжку нельзя подсоединять к шахте напрямую – при отключенном вентиляторе сечение канала перекрыто жировыми фильтрами и крыльчаткой. Используйте тройник и обратный клапан, как предлагает домовладелец на видео:

Санузел – туалет и ванная

Стандартная схема вентиляции влажного помещения проста:

1. Воздух из коридора просачивается в ванную под входной дверью.
2. Перемешиваясь с влажной средой санузла, он становится легче и поднимается к потолку.
3. Под действием тяги в решетке, расположенной в верхней зоне, воздух медленно увлекается вытяжным каналом и выбрасывается наружу.

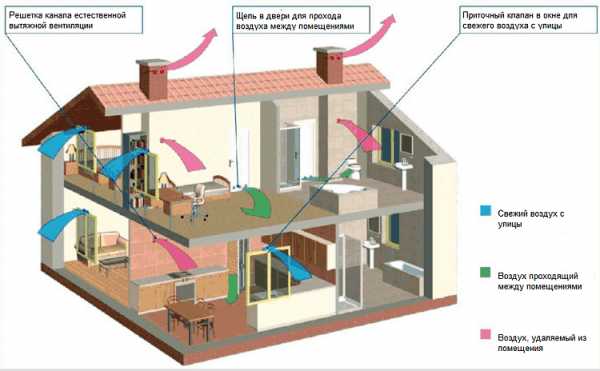

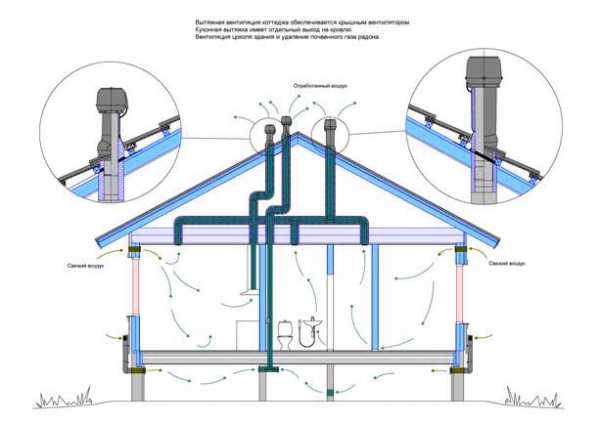

Схема воздухообмена здания в разрезе

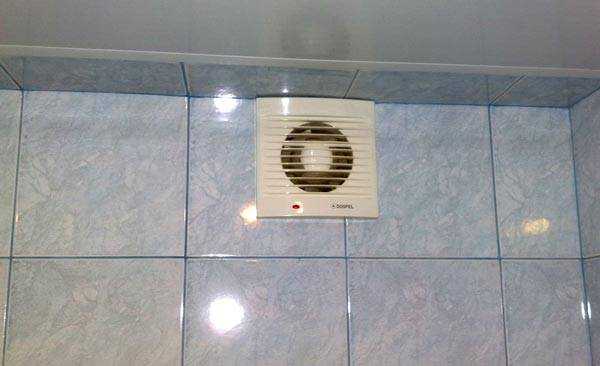

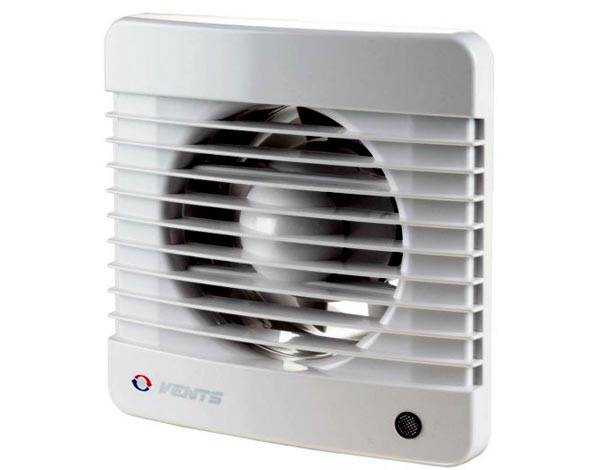

Чтобы скорее удалить из туалета влагу и неприятный запах, допускается встраивание осевого вентилятора в проем шахты. Одно условие: неработающая крыльчатка агрегата не должна перекрывать проход воздушному потоку, иначе эффективность вентилирования снизится. Используйте переходник с дополнительной решеткой либо тройник с обратным клапаном.

Котельная и другие помещения

Для нормальной работы любого котла, кроме электрического, требуется определенное количество воздуха, расходуемого на горение. Точный объем или конкретные требования к вентиляции топочной всегда прописаны в инструкции по эксплуатации теплогенератора.

Подача воздушной смеси в котельную производится через дверь, вытяжка – отдельным вертикальным каналом. Решетка размещается в верхней зоне топочной, никаких дополнительных вентиляторов ставить не нужно.

Важный нюанс. Дымоход твердотопливного либо газового котла служит мощной вытяжкой, особенно в период горения. Если топочная встроена внутрь коттеджа, то тяга дымовой трубы увлечет бо́льшую часть воздуха из жилых комнат первого этажа. Поэтому оголовки труб желательно оснастить дефлекторами, усиливающими тягу.

Рекомендации по воздухообмену в остальных помещениях:

1. Коридор и прихожая вентилируются транзитными потоками, идущими в сторону кухни и ванной.
2. Помещения бани вентилируются так: уличный чистый воздух поступает в предбанник, оттуда подается в парилку. Приточное отверстие в парной располагается рядом с печью, вытяжное – в нижней зоне противоположной стены.

   Варианты вентилирования банных помещений

3. Способы вентиляции гаража и подвала мы изложили в виде отдельного руководства.

Наружные и внутренние вентканалы лучше монтировать из пластиковых либо жестяных труб расчетного диаметра. Воздуховоды, проложенные через холодный чердак, обязательно утепляются.

Допустимо применять пластмассовые трубы для внутренней канализации, но учитывайте один нюанс: серый полипропилен способен гореть самостоятельно. Вентиляционные ПВХ каналы изготовлены из затухающего пластика. Подробности монтажа смотрите в видеосюжете.

Заключение

Разбирая способы вентилирования частного дома, мы не упомянули об источнике дополнительного притока – инфильтрации. Явление просачивания воздуха через мелкие щели ограждений практически отсутствует в современных домах либо сведено к минимуму благодаря новым окнам и уплотнениям дверных притворов. Принимать в расчет поступления сквозь мельчайшие поры бессмысленно, поскольку их объем чрезвычайно мал.

otivent.com

Как сделать вытяжку в частном доме? Как правильно сделать систему вентиляции частного дома своими руками

Монтаж системы вентиляции в частном доме позволяет значительно улучшить микроклимат в помещениях. В сборке подобные конструкции не слишком сложны и при желании могут быть смонтированы и своими руками. Об особенностях технологии выполнения подобной работы, а также о том, как сделать вытяжку в частном доме, и поговорим далее в статье.

Разновидности систем вентиляции

На данный момент в загородных домах используется всего две основные разновидности подобных конструкций:

• Естественная вентиляция. В этом случае устанавливается лишь выводной стояк. Приток же воздуха при этом осуществляется через форточки, щели в окнах либо специально проделанные за радиаторами отопления отверстия. Недостатком подобных систем считается прежде всего очень невысокий КПД. К тому же летом такая конструкция вообще практически не работает из-за отсутствия разницы температур на улице и внутри дома.
• Принудительная вентиляция. В этом случае вывод загрязненного воздуха осуществляется при помощи специальных вентиляторов. Также устанавливается приточный воздуховод, подающий воздух с улицы.

Кухонные вытяжки обычно присоединяются к уже имеющейся системе принудительной вентиляции. При ее отсутствии вывод делается либо на шахту естественной вытяжки, либо непосредственно на улицу.

Монтаж естественной вентиляции

Сборка подобной системы сводится в основном к установке вытяжного стояка. Верхняя его часть должна выступать за пределы крыши. Обычно, как и в городских квартирах, отводы от него делаются на кухню и в туалет. Для того чтобы обеспечить приток в квартиру свежего воздуха, под радиаторами отопления в этом случае просверливают отверстия диаметром в 8-10 см. В них вставляются специальные приточные клапаны.

Вентиляция в частном доме, и как правильно сделать систему вентиляции

В загородном строении может быть установлена как обычная конструкция с воздуховодами и вентиляторами, так и более современная, дорогая и удобная – с рекуператором. Что касается сложности монтажа, то для обеих систем она примерно одинакова. Только в первом случае воздух выводится непосредственно на улицу и отсюда же забирается. Во втором оба потока проходят через рекуператор. Последний представляет собой устройство, предназначенное для забора тепла от отработанного воздуха и передачи его приточному. Таким образом вентиляционные системы с рекуператором позволяют экономить на отоплении.

Разновидности кухонных вытяжек по принципу действия

Прежде чем начать разбираться с тем, как сделать вытяжку в частном доме, давайте посмотрим, какие разновидности подобных устройств выпускаются на данный момент. Подразделить конструкции, предназначенные для отвода воздуха от плиты, можно на три основные группы:

• Вытяжные. Это классическая разновидность, предназначенная для отвода загрязненного воздуха от плиты в вентиляционную шахту или на улицу.
• Рециркуляционные. Сделать вытяжку в частном доме этого типа – значит, получить достаточно эффективное и при этом надежное устройство. Подобные конструкции, по сути, представляют собой большие очистители воздуха, оснащенные системой фильтров. Их основные достоинства - простота и дешевизна монтажа. Недостаток – необходимость периодической (обычно раз в полгода) замены фильтров.
• Комбинированные. Эти вытяжки могут как отводить воздух на улицу, так и очищать его.

Как выбрать вентиляционные трубы

Чуть ниже разберемся с тем, как сделать вытяжку в доме. Вытяжка в частном доме обычно присоединяется к основной системе вентиляции. Поэтому сначала выясним, как монтируются подобные конструкции. Трубы для таких систем могут иметь круглое или квадратное сечение. Помимо этого, различаться может и их диаметр. Выпускаются как металлические, так и пластиковые разновидности воздуховодов. Первые отличаются максимальной долговечностью, вторые – легким весом и простотой в установке. Особо следует выделить появившиеся недавно гибкие гофрированные воздуховоды.

Какой рекуператор лучше?

Многих владельцев дачных домов интересует вопрос о том, можно ли сделать вентиляцию частного дома своими руками. Разумеется, можно, в том числе и с рекуператором. Главное – правильно выбрать, собственно, само это устройство. На настоящий момент самой популярной разновидностью являются пластинчатые конструкции. Выбрасываемый и приточный воздух в них непосредственно друг с другом не пересекаются. Контакт происходит через пластины, изготовленные из пластика или алюминиевой фольги. К достоинствам подобных устройств можно отнести прежде всего простоту конструкции, надежность и ремонтопригодность. К недостаткам – возможность обледенения пластин в зимний период времени.

Составление проекта

Итак, давайте начнем разбираться с тем, как правильно сделать систему вентиляции частного дома своими руками принудительного типа. Разумеется, перед началом ее монтажа следует начертить схему разводки. Разработку проекта лучше всего доверить специалистам. Дело это очень ответственное и достаточно сложное. При его выполнении нужно учесть массу нюансов. При неправильном составлении проекта эффективно вентиляция работать не будет. К тому же возможна такая неприятность, как появление запаха туалета или кухни в жилых комнатах.

Установка рекуператора

Устройство для обмена тепла между потоками воздуха устанавливается обычно на чердаке или в подвале. Главное правило, которое нужно соблюсти, – это ровность и абсолютная горизонтальность подставки.

Ставить рекуператор следует в легкодоступном месте. Дело в том, что хозяевам дома в любом случае придется хотя бы два раза в год очищать его пластины от грязи.

Монтаж основных воздуховодов

Предварительно в стенах сверлятся отверстия для отвода и забора воздуха. Далее в них вставляются специальные патрубки, оборудованные клапанами. Затем приступают к установке основных (приточного и вытяжного) воздуховодов. Крепить их можно к стенам за гипсокартонной или фанерной отделкой либо за натяжными потолками. Иногда их проводят и в межэтажных перекрытиях. Однако неудобство этого способа заключается в труднодоступности элементов в случае необходимости ремонта.

Крепление труб производится на специальные хомуты. Для пластиковых легких достаточно будет одного на цельный отрезок. Шаг между хомутами металлических обычно составляет около 1,5 метра. Одним концом основные трубы присоединяются к патрубкам в стенах, вторым – к соответствующим патрубкам рекуператора. В инструкции, прилагаемой к этому устройству, производитель указывает, как именно следует подключать воздуховоды.

Разводка труб по помещениям

Правильная разводка труб по помещениям – также важный ответ на вопрос о том, как сделать вытяжку в частном доме. Доме установка вытяжки производится с подключением ее воздуховода к одной из ветвей, направляющихся на кухню. К основным магистралям нужно будет присоединить отрезки, ведущие в помещения, нуждающиеся в вентиляции. Подключение их производится через специальные патрубки и тройники. В каждую комнату должен быть выведен как вытяжной канал, так и приточный. Первый лучше установить у потолка, второй - на полу или внизу стены, поближе к радиатору отопления. В отверстия, проделанные в конструкциях дома, вставляются патрубки с переходниками, на которые и крепятся трубы воздуховодов. Сверху их закрывают декоративными решетками.

Кухонная вытяжка в частном доме: инструкция по монтажу

Крепят это устройство на стену или мебель, в зависимости от конструкции. Согласно нормативам, расстояние от нее до плиты должно составлять не менее 65 см для газовой и не менее 45 см для электрической. Воздуховод от вытяжки крепится на место решетки вытяжной трубы или шахты. Если вентиляции в доме нет, в стене под воздуховод проделывается отверстие. В последнем случае нужно будет обеспечить приток в кухню свежего воздуха. Для этого, как и при устройстве естественной вентиляции, под окнами или за радиаторами отопления следует высверлить отверстия и вставить в них приточные клапаны, купить которые можно в строительном супермаркете.

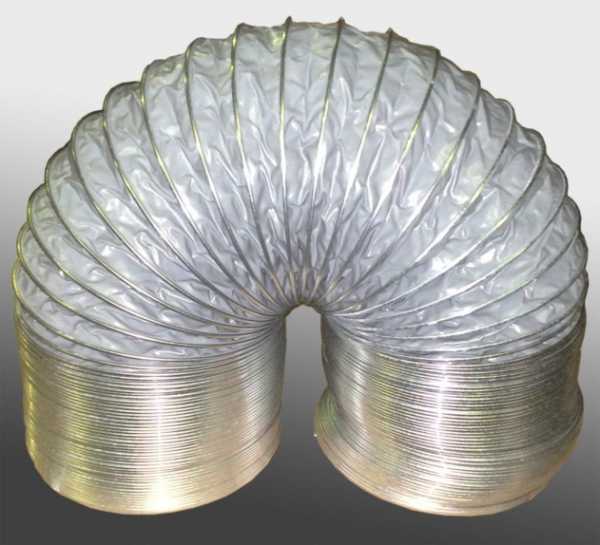

Как выбрать воздуховод для вытяжки

Таким образом, мы вкратце рассмотрели вопрос о том, как сделать вытяжку в доме. Вытяжка в частном доме будет работать эффективно только при правильном подборе воздуховодов. На настоящий момент выпускаются всего две основные разновидности гофр для подобных кухонных устройств – пластиковые и металлические. Первые уже в процессе производства нарезаются на куски. В том случае, если вытяжное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. Стыки же в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в данном случае лучше приобрести металлическую гофру. В том случае, если стыков по какой-либо причине избежать не удастся, их обязательно нужно проклеить герметиком. Прячут гофру под декоративным коробом, который может иметь круглую, прямоугольную или квадратную форму. Стыки в нем также следует загерметизировать.

Как правильно прикрепить рециркуляционную вытяжку

Сделать вытяжку в частном доме – это еще и правильно смонтировать сам корпус устройства. Устанавливать его на стену следует строго по разметке. Для этого предварительно карандашом проводится горизонтальная линия. Далее на ней просверливаются два отверстия, совпадающие с кронштейнами на корпусе вытяжки. Потом в отверстия вбиваются дюбеля. К ним прикладываются и прикручиваются шурупами навесы. На них вешается устройство.

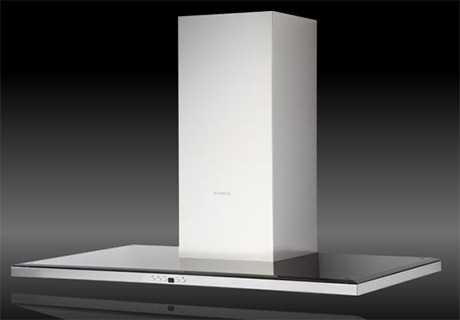

Монтаж купольных устройств

Как сделать вытяжку в частном доме с использованием купольной конструкции – вопрос также не слишком сложный. Как и в первом случае, под эту разновидность предварительно делается разметка. Устройства этого типа крепятся к стене прямо на корпус. В качестве фиксирующих элементов при этом используются дюбеля и шурупы. Под них по разметке в стене сверлятся отверстия.

Какие правила нужно соблюдать при установке

Итак, как сделать вытяжку в частном доме, мы с вами выяснили. При ее монтаже следует учитывать следующие моменты:

• Планировать расположение устройства нужно так, чтобы воздуховод получился как можно более коротким.
• Число колен следует свести к минимуму.
• Если поворотов воздуховода избежать не удастся, нужно постараться сделать их не слишком крутыми.
• Приобретать следует воздуховод с гладкой внутренней поверхностью, для того чтобы снизить сопротивление потока до минимума.

Итак, мы с вами разобрались с тем, как сделать вытяжку и вентиляцию в частном доме. Как видите, дело это не особенно сложное. Самое главное – разработать правильный проект. Это позволит сделать проживание в доме максимально комфортным как летом, так и зимой.

fb.ru

Как сделать вентиляцию в частном доме

При строительстве собственного жилища все необходимо продумать ещё на этапе проектировки. От того, насколько глубоко и правильно будут продуманы коммуникации в доме, в том числе и вентиляция, зависит, насколько комфортно будут себя чувствовать себя в нём обитатели. Если момент проектирования вентиляции в доме упущен, то можно выполнить эту работу и после. Но уже не будет гарантии, что получится именно то, чего хочется. Да и заниматься переделками это довольно хлопотное и затратное занятие. Если система вентиляции жилища предусмотрена ещё в процессе его закладки, то в нём будет по-настоящему легко и комфортно дышать, а главное – дышать экологически чистым воздухом. Как сделать вентиляцию в частном доме? Предлагается на выбор несколько вариантов:

• самая обычная вентиляция естественным путём;
• поступательно-вытяжная, другими словами, принудительная вентиляция;
• сочетание двух видов вентиляции (смешанный тип).

Можно производить выбор вентиляционной системы в зависимости от природных и экологических условий обитания. Если вокруг леса, озёра и воздух несказанно свеж, то, конечно же, и думать нечего, устанавливается естественная вентиляция. Если участок под дом находится вблизи каких-нибудь предприятий и его экологическая чистота находится под большим сомнением, то, естественно, монтируем принуждённую вентиляцию с обустройством фильтров. Хороший хозяин, приступая к какой-либо работе, ратует в первую очередь за экономный, но качественный результат. Рассмотрим те факторы, которые влияют на этот результат. Для того чтобы обеспечить эффективную вентиляцию, следует обратить внимание на:

• чистоту окружающего воздуха;
• строительный материал, который используется для возведения жилища.

Для монтажа естественной вытяжки подходят дома, возводимые из следующих материалов: бруса, кирпича, самана, газоблока, пеноблока и керамзитного блока. Принудительную вентиляцию следует планировать для домов из сэндвич-панелей, каркасных моделей и пенополистиролбетона.

Что такое циркуляция воздуха

Циркуляция воздуха состоит из:

• приток воздуха – попадание воздуха через открытые окна и двери;
• переток воздуха – воздух движется по жилищу;
• вытяжка воздуха – выход воздуха через вентиляционные отверстия.

Для того чтобы происходила беспрепятственная циркуляция воздуха необходимо правильно монтировать двери и окна жилища. Двери должны содержать небольшую решётку, или установка должна выполняться так, чтобы внизу оставался зазор около двух сантиметров. Без таких отверстий, циркуляция воздуха происходить не будет. Помещение для устройства вытяжки воздуха обычно выбирается самое невостребованное.

Характеристика видов вентиляции

Для полного определения в выборе вида вентиляции рассмотрим, в чём заключается их суть:

Естественная вентиляция

Естественная вентиляция бывает разная, сходство в одном – происходит она естественным способом.

Важно! Такие вентиляционные отверстия лучше всего монтировать сразу за батареей, чтобы поступаемый воздух успевал прогреваться.

Принудительная вентиляция

Когда стеновые клапаны не справляются с процессом вентиляции, то производят монтаж принудительной вентиляционной системы. В эту систему входит вентиляционное оборудование: фильтры, воздушные клапаны, вентилятор, устройства для нагревания воздуха и поглощения шума. Также необходимо запастись воздуховодами и различными предметами, которые помогают в распределении воздуха: решётки, диффузоры. Не забываем о воздухозаборной решётке.

Вытяжная вентиляция

Для монтажа вытяжной очистки воздуха проектируются специальные каналы. Обычно их выполняют из кирпича, поэтому предварительно следует хорошо обдумать схему. Иногда такую систему монтируют в виде дополнительных шахт. Они проходят вдоль стен дома. Итак, вытяжные вентиляции можно выполнить в таких вариантах:

• соорудить вентиляционные шахты в стене;
• выполнить вытяжные каналы по образу шахт, примыкающих к стене;
• монтировать вентиляционные шахты в виде подвесных коробов;
• вывести вытяжные шахты на кровлю.

Вытяжные вентиляции бывают естественного и механического вида. Естественного типа вытяжки устраиваются, если забор чистого воздуха небольшой. В таком случае выход из вентиляционных шахт закрывается обычной решёткой. В противном случае обустраивают вытяжку механического типа. Для этого устанавливают на выходах вентиляционных шахт специальные вентиляционные устройства. Они бывают разных типов. Большой их ассортимент позволяет выбрать вентилятор на любой вкус.

Какие бывают воздуховоды

При монтаже различных типов вентиляционных вытяжек применяют соответствующие воздуховоды. Чаще всего это воздуховоды с круглым диаметральным сечением. Так как внутренняя часть таких отводов идеально гладкая, то воздух проходит по нему, не встречая особого сопротивления.

Если применяются воздуховоды с прямоугольным сечением, то сопротивление выше, но он проще в монтаже. Нередко шахты вентиляционной вытяжки имеют определённые изгибы, тогда лучше использовать гибкие воздуховоды. Их используют, если необходимо соединить две части воздуховодов.

В местах соединения сопротивление воздуха намного выше, чем в других местах. Поэтому следует стараться выполнять такие соединения по минимуму.

Вентиляционные вытяжки с рекуперацией

Процесс рекуперации – это подогрев поступаемых воздушных потоков воздухом на выходе вентиляции. Другими словами, встречные потоки обмениваются теплом. Эта операция позволяет существенно экономить на подогреве уличного воздуха. Но в холодное время тепла выводимого потока не хватает на подогрев поступаемого, тогда приходится применять калорифер. При такой системе вентиляции вытяжка может быть только принудительной. Для монтажа системы с рекуперацией следует отвести отдельное место, например, в цокольном помещении.

Действия при планировании вентиляции

Какой бы ни был дом, и тип вентиляции при планировании монтажа следует придерживаться определённых правил:

• Для начала необходимо правильно рассчитать объём воздухообмена. Это определение количества поступаемого воздуха, соответствующего всем санитарным и экологическим нормам.
• Расчёт размеров сечения воздуховода.
• Правильный выбор вида вентиляционной вытяжки. Для этого следует учитывать все особенности, рассмотренные выше.
• Внесение плана-схемы вытяжных каналов в проект частного дома. Если схема составлена правильно, то она в полной мере обеспечит хорошую работу.
• Определения места в доме для монтажа вентиляционной системы.
• Выбор места для забора воздуха и его выхода.
• Непосредственное монтирование вентиляционной системы.

Правильно рассчитываем вентиляцию

Во время расчёта вентиляции следует уделить внимание основным факторам:

• Сколько людей будут проживать в доме.
• Непосредственно размеры дома.
• Сколько воздуха может поместиться в комнатах дома.

Обязательно учитывается работа технических приборов, электричества, варочной плиты. Всё это поглощает кислород. Также обращаем внимание на то, для каких комнат требуется наиболее чистый воздух. Для этих расчётов можно применять разные способы. Некоторые из них требует присутствие профессионалов для составления таблиц и диаграмм. Можно обратиться к строительным нормам, СНиПАм, ГОСТам и т. п. В повседневном строительстве чаще всего выполняют расчёты по значению площади дома, санитарным нормам и кратности.

• Проще всего рассчитывать с учётом площади. Этот способ применяют для размеров воздухообмена в жилище. По нормативам на квадратный метр следует подавать три кубических метра за час поступаемого воздуха. Процесс расчёта происходит за формулой: следует умножить площадь дома на количество воздуха по норме.
• Рассчитываем, используя кратность воздухообмена. Этот расчёт немного сложнее и используется несколько показателей. Обычно выполняется данный расчёт с помощью специалиста. Кратность – это величина, которая показывает, сколько раз за один час происходит полная замена воздуха. Нормативы по данной величине разнятся для определённых видов помещений.
• Расчёт с учётом санитарных норм. В этом случае расчёты ведутся с учётом нормы количества воздуха на одного человека, живущего в помещении. Для каждой комнаты нормы отличаются (для спальни, для кухни, для столовой и т. д.). В итоге все нормы данные складываются и получают общий объём воздухозабора.​

Монтируем систему вытяжки в доме

Начинаем монтаж с главной вентиляционной шахты. Лучшим местом для её размещения – это стена, которая проходит по центру дома. При таком размещении легче присоединять трубы, которые исполняют роль воздуховода из каждой жилой комнаты дома. При планировании и монтаже вытяжек следует как можно меньше делать горизонтальных отводов, как это ослабевает тягу. В результате эффективность работы вентиляции значительно снижается. Все разветвления в конечном итоге подсоединяются к общей трубе, которая обеспечивает выход воздуха. Обычно её располагают на крыше.

Предоставляем типичные габариты вытяжки:

• Прямоугольное сечение вытяжной шахты в стене составляет 13×13 см.
• Ширина стены, которая содержит вытяжную шахту, составляет 38 см.
• Вытяжная шахта для отопительного котла или камина составляет 13×26 см.
• Диаметральное сечение труб, используемых для развода вентиляции, составляет 10–12 см.
• Вытяжная труба на крыше по высоте должна быть выше уровня конька, а толщина её стенок не меньше двух с половиной кирпича.

Если стену выполнить тоньше, то воздух на выходе будет очень быстро остужаться и возвращаться назад. А если не будет хватать высоты, то процесс тяги нарушится.

Кроме того, обязательно следует побеспокоиться о перетоке воздуха. Если двери и окна будут плотно закрываться, и переток воздуха не сможет осуществляться, то вентиляционная система не сможет работать эффективно. Поэтому следует побеспокоиться о том, чтобы меду дверями и полом оставалась щель шириной около двух сантиметров.

Итак, для обеспечения правильной работы вентиляционной системы следует учесть множество нюансов и уделить особое внимание её планировке. Только в этом случае можно обеспечить свежий воздух в доме и комфортное в нём проживание.

bouw.ru

Как сделать вентиляцию в частном доме своими руками

Вентиляционная система – это важная коммуникация любого дома, без которой комфортная жизнь просто невозможна. В случае с квартирами, владельцу не приходится заботиться о ее конструкции. Максимум ему потребуется установить дополнительную вытяжку или вентиляторы.

В частных же домах все гораздо сложнее. При их строительстве необходимо подготовить качественный проект вентиляционной системы и продумать все до последней мелочи: подобрать воздуховоды, определится с типом системы, провести расчеты и т.д. В связи с этим вопрос «как сделать вентиляцию в частном доме» требует развернутого ответа.

Необходимость в эффективной системе вентиляции

Хорошая система вентиляции должна работать качественно и без перебоев. Поэтому, ее проектированию и установке требуется уделять повышенное внимание. Важным условием, обязательным для соблюдения, является то, что количество приходящих потоков свежего воздуха, должно равняться количеству отведенных отработанных воздушных масс.

В случае если притока будет больше, в доме повысится духота и ухудшится циркуляция воздуха. Если же скорость вывода будет выше, то помещение будет очень быстро терять тепло. Только правильная вентиляция в частном доме способна обеспечить комфорт для жизни. Поэтому, перед ее проектированием нужно ознакомиться с основной теоретической информацией, а также с нормами и требованиями.

Требования и нормы

Для создания оптимальных условий для жизни в частных домах необходимо чтобы система вентиляции была способна обеспечивать требуемый воздухообмен. Идеально, когда в каждую комнату в доме поступает 60 кубических метров объема воздуха в течение часа.

Добиться идеальных параметров позволит качественный проект. Однако при его создании необходимо учитывать, что в определенную комнату должно поступать определенное количество свежего воздуха. Нормы выглядят следующие образом:

Важно понимать, что проветриваться должны не только вышеуказанные помещения, но и жилые комнаты, подсобные помещения и т.д. Для того чтобы создать идеальный проект вентиляции необходимо сложить показатели обмена воздуха каждой комнаты дома и высчитать среднее значение. В процессе этого необходимо соблюсти то, чтобы реальное количество воздухообмена превышало минимальную норму.

Виды

Существует множество видов систем вентиляции. Они классифицируются между собой по нескольким параметрам.

• Функциональные отличия:
  • приточная – обеспечивает притоки свежего воздуха;
  • вытяжная – обеспечивает отвод отработанных воздушных масс за пределы дома;
  • рециркуляционная – осуществляет подачу свежих потоков с небольшой примесью отработанного воздуха.
• Метод циркуляции воздуха.
  • безканальный – свежий воздух поступает естественным методом через окна, двери т.д.;
  • канальный – потоки воздуха циркулируют по специально созданной сети каналов.
• Принцип работы.
  • естественный – вентилирование помещения осуществляется естественным путем;
  • механический – вентилирование комнат происходит за счет работы специализированных механизмов и устройств.

Естественная вентиляция в частном доме

Естественная вентиляция в частном доме работает за счет поступления свежих потоков воздуха через окна, дверные проемы, стены и т.д. Отвод отработанных воздушных масс в такой вентиляции осуществляется также просто.

Свежие потоки воздуха выталкивают отработанные в направлении вверх, которые в свою очередь попадают в систему каналов и выводятся из дома. Это происходит за счет разниц температуры. Такой способ вентилирования помещения является лучшим для дома.

Сделать естественную вентиляцию в частном доме при его постройке очень легко. Достаточно создать качественный и продуманные проект и выполнить точные расчеты. Для этого достаточно обладать минимальными теоретическими знаниями. Монтаж конструкции можно легко выполнит с помощью обычных инструментов.

Принудительная вентиляция в частном доме

Система принудительной вентиляции в доме используется тогда, когда естественной циркуляции недостаточно. Она достаточно часто применяется в современных деревянных домах, сделанных из склеенного бруса, который обладает достаточно высоким уровнем герметичности.

Принцип работы и устройство принудительной вентиляции делится на три вида:

• приточной – при недостатке притока свежих воздушных масс используется вентиляторы и другие механизмы, обеспечивающие дополнительное поступление воздуха в помещении;
• вытяжной – используется для ускорения процесса вывода отработанных потоков воздуха, позволяет избавиться от духоты и повышенной влажности в помещении;
• смешанная – два вышеописанных вида используется параллельно (работают одновременно).

Расчет

Производительность вентиляционной системы зависит от того, соответствует ли поступающих и выводимых потоков воздушных масс условиям дома. Выполнить расчет вентиляции в частном доме своими руками достаточно легко, для выполнения этого достаточно воспользоваться простыми формулами.

Первым делом вычисляется кратность воздухообмена. Данный показатель показывает количество полных замен отработанного воздуха на свежий за один. Для большинства комнат частного дома достаточно единицы. В котельных, на кухнях и в санузлах используется параметр 2-3. Стоит сказать, что при расчете кратности воздухообмена необходимо учитывать не только площадь комнат в доме, но и количество проживающих в нем людей.

Описанный параметр вычисляется по следующие формуле: L = n * V, где:

• L – производительность конструкции, обеспечивающей приток воздуха;
• n – норма показателя кратности воздухообмена для конкретной комнаты;
• V – площадь помещения.

Проектирование

Проект вентиляции дома должен обеспечивать циркуляцию воздуха следующим образом: циркуляция воздуха должна происходит в направлении от самых чистых помещений к наиболее загрязненным. При составлении схем и чертежей проекта расположение клапанов и вентиляторов необходимо учитывать это.

Типовое проектирование вентиляции предполагает размещение вытяжки в санузлах и на кухне. В свою очередь механизму, обеспечивающие приток воздуха, располагаются в каждом помещении, за исключением комнат, оборудованных вытяжкой.

Пример проекта вентиляции

Что необходимо учесть

При монтаже современной вентиляционной системе в доме, необходимо учитывать основные критерии, по которым происходит подбор оборудования. К таковым относятся:

• максимально возможная мощность вентиляционной установки;
• значение рабочего давления;
• уровень шумности.

Скорость циркуляции и замены отработанных воздушных потоков зависит от сечения воздуховодов и их расположения. Для обеспечения ее высокого значения необходимо создать систему вентиляционных каналов одного диаметра и обеспечить минимальное количество ее поворотов.

При строительстве дома

При строительстве частного дома с нуля, нужно уделить повышенное внимание вентиляционной системе. На этапе возведения стен требуется провести расчеты по вышеописанной формуле и на основе полученных данных создать вентиляционную систему.

Это делается для того, чтобы спрятать коммуникации вентиляционной системы в стенах дома. Это позволит не только сэкономить количество свободного пространства в помещениях, но и сохранить их интерьер и дизайн.

По мимо этого, если планируется цокольный этаж, либо ленточный фундамент, то необходимо сразу учесть и их вентиляцию, и сделать закладные на этапе работ с фундаментом строения. То-же самое касается подвала, погреба и других подземных помещений.

В готовом доме

Монтаж системы вентиляции уже в построенном доме выполнить сложнее. Необходимо создать проект каналов, который можно будет разместить среди других коммуникаций. Также необходимо учесть значение естественного воздухообмена (воздух, поступающий через двери, окна и т.д.) и на основе полученных данных, создать проект вентиляции принудительного типа.

Способы организации правильной системы

Как уже было сказано, помимо естественной циркуляции в доме, существует три варианта конструкции вентиляции в частном доме. Каждый из них применяется в определенных ситуаций и обладает собственными достоинствами и недостатками.

Приточная

Принцип работы вентиляции приточного типа заключается в обеспечении дополнительного притока свежих потоков воздуха. Этот процесс осуществляется через специальный воздушный клапан. В зависимости от конкретной модели вентиляционной установки, она может обладать дополнительными возможностями, такими как фильтрация воздуха, его подогрев, увлажнение и т.д.

Многие люди задаются вопросом «как установить приточную вентиляцию в доме». Сделать это достаточно просто. Достаточно всего лишь обладать минимальными теоретическими знаниями и базовыми навыками работы с инструментами. Приточные клапаны могут устанавливаться в стены, окна, в каналы и т.д. Такая система применяется при недостатке притоков свежего воздуха.

Вытяжная

Вытяжка используется в тех случаях, когда необходимо ускорить отвод отработанных воздушных масс. Вентиляторы устанавливаются в вентиляционные решетки. В большинстве случаев, вытяжка устанавливается на кухнях, в ваннах и туалетах, так как именно в этих помещений воздух наиболее загрязнен.

Существует два основных вида вытяжек. Отличие между ними заключается в том, что первый работает всегда, а работой второго можно управлять. Включить или отключить, отрегулировать рабочую мощность и т.д.

Вытяжка применяется в тех случаях, когда процесс вывода отработанных воздушных масс происходит медленно. Важно соблюсти условие, при котором объем поступающего свежего воздуха, будет равен количеству отведенного.

Приточно-вытяжная (наиболее оптимальный вариант)

Приточно-вытяжная вентиляция в доме, которая также носит название комплексной, также проста в установке. Выполнить ее монтаж можно своими руками. По факту, вентиляционная система такого типа – это приточные и вытяжные механизмы, которые работают одновременно.

Приточно-вытяжная вентиляция является наиболее оптимальным вариантом для осуществления проветривания дома. Это обусловлено возможностью регулировки количества поступающих воздушных масс и скорости отвода отработанных. Необходимо чтобы эти два параметра были равны, в противном случае в помещении будет душно или же холодно.

С рекуперацией тепла

Вентиляция с рекуперацией тепла – это система, которая потоки поступающего воздуха, нагреваются за счет температуры отводимых масс. Конструкция подобного рода способна значительно сэкономить вам денежные средства.

Однако, оборудование такой системы обойдется в достаточно большую сумму. Это обусловлено сложной конструкцией. Дело в том, что для создания вентиляционной системы с рекуперацией тепла, необходимо соединить приточные каналы с вытяжными. Для выполнения этой задачи требуется большое количество материалов и расчетов.

Особенность такой вентиляции заключается в том, что она может работать только лишь принудительно. Однако все затраты полностью оправдывают себя, так как в итоге большая часть тепла благодаря системе остается в помещении.

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Как правильно сделать вентиляцию с помощью системы воздуховодов

«Как сделать естественную вентиляцию в частном доме?». Процедура монтажа вентиляционной системы делится на две части: установка необходимого оборудования и создание системы воздуховодов. Стоит подробнее остановится на втором. При монтаже вентиляционных каналов необходимо учитывать следующие особенности:

• лучше всего располагать воздуховоды в стенах – это позволит увеличить перепад температур в зимнее время года и повысить уровень тяги;
• прямоугольные воздуховоды занимают меньше места, однако круглые легче монтировать, и они меньше подвержены загрязнению;
• необходимо использовать широкие вентиляционные каналы – это также положительно скажется на тяге;
• в идеале требуется использовать воздуховоды одного сечения, если это невозможно в силу обстоятельств, то соединение труб различного диаметра должно быть плавным, угол скоса не должен превышать отметку в тридцать градусов;
• внутренне пространство каналов должно быть максимально гладким;
• необходимо минимизировать количество поворотов в системе, к слову, каждый поворот снижает производительность вентиляции примерно на десять процентов.

Следуя вышеописанным советам, создать правильную систему воздуховодов очень просто. Монтаж каналов легко осуществить с помощью обычных инструментов и крепежных элементов.

Рекомендации

В итоге можно понять, что нельзя дать однозначный ответ на вопрос «какую выбрать вентиляцию для частного дома». Расчет и проектирование схемы производится на основании множества параметров: площадь дома, количество жильцов, уровень естественной вентиляции и т.д. При расчете необходимо принимать во внимание требуемый показатель воздухообмена для одного человека, который равняется 10-ти кубическим метрам в час.

Большинство людей останавливают свой выбор на приточно-вытяжной системе вентиляции. Это обусловлено следующими факторами:

• возможность регулировки рабочей мощности;
• обеспечение хорошего притока свежего воздуха и качественного вывода отработанных воздушных масс;
• простота монтажа и т.д.

Однако в ряде случаев установка подобного рода системы будет на целесообразна. При выборе того или иного типа необходимо основываться на имеющемся воздухообмене. При недостатке свежего воздуха потребуется приточная установка, при малой скорости вывода воздушных масс – вытяжная. Главное условие, обязательное для соблюдения в любой доме, заключается в том, что объем поступающего воздуха должен быть равен количество выведенного.

aeroclima.ru

Вентиляция в частном доме своими руками схема

Система воздухообмена в помещении влияет не только на самочувствие находящихся внутри людей. Микроклимат важен для самой конструкции так же, как для хозяев. В отсутствие эффективного воздухообмена увеличивается влажность, начинается гниение дерева, появляется плесень, в теплоизоляции появляется конденсат, то есть срок жизни дома уменьшается в разы. Вентиляция в частном доме своими руками, схема которой разработана с умом, выполняется не сложнее, чем другие инженерные системы, однако ее значимость часто преуменьшают.

Так выглядят углы в помещениях с повышенной влажностью

Содержание статьи

Видео: вентиляция в частном доме



Гигиенические нормы

Подсчитано, что спокойный человек потребляет в час примерно 10 кубометров воздуха. Если газовая смесь не обновляется, то с каждым часом ее качество сильно ухудшается, что сказывается на самочувствии людей.

Согласно нормам, действующим еще с середины 50-х годов, в жилых комнатах с высотой потолков до 3 метров и при площади до 20 квадратов весь объем воздуха должен обновляться раз в час. Для туалетов и кухонь эта норма на порядок выше, и скорость воздухообмена доходит до 140 кубометров в час.

Принудительная вытяжка и вентиляционный короб в кухне

При индивидуальном строительстве этими параметрами часто пренебрегают, считая вентиляцию лишней тратой денег. Хозяева ошибочно полагают, что форточек для этой цели достаточно, но это не так. Во-первых, на первом этаже любых зданий, особенно тех, в которых есть цокольные помещения, постоянно накапливается радон – инертный радиоактивный газ, который необходимо удалять. Во-вторых, углекислый и угарный газ, которые появляются в результате деятельности человека или после сгорания топлива, также серьезно вредят людям и должны быть удалены. В-третьих, условия эксплуатации любых зданий требуют соблюдения постоянных параметров температуры и влажности, что достигается только посредством устройства эффективной вентиляции.

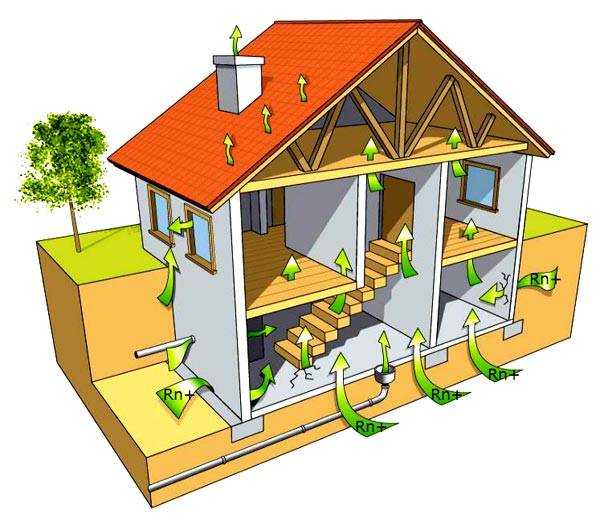

Схема проникновения радона в жилой дом

Виды систем вентиляции: как выбрать подходящую

Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.

Пример комбинированной вентиляционной системы

Естественная вентиляция

Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.

Кирпичный вентиляционный короб, который является частью конструкции стен

Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.

Отверстие приточной вентиляции, закрытое клапаном

В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.

В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.

Вытяжной клапан для канала с круглым сечением

Принудительная вентиляция

Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.

В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.

Вентилятор – главный элемент принудительной системы

Особенности вентиляционных систем

Воздушные потоки трудно рассчитать и предсказать заранее, поэтому верные решения находятся только опытным путем. Правильно рассчитанная вентиляция в частном доме своими руками, которая разрабатывалась с разумным подходом, будет служить эффективно. Как принудительная, так и естественная система должна учитывать следующее:

• нельзя допускать попадания воздуха из кухни, санузла или гаража в жилые комнаты, поэтому в спальнях монтируется только приточка, а в кухне, ванной, в гараже или котельной – принудительная вытяжка;
• углекислый газ и продукты сгорания всегда собираются сверху, поэтому вытяжные клапаны должны быть установлены под самым потолком в наиболее удаленном от окна углу;
• трубы вентиляции с круглым сечением всегда эффективнее, так как сопротивление воздушного потока в них меньше;
• если есть вытяжка, приток должен быть также специально организован, иначе сквозняки будут появляться в самых неожиданных уголках дома.

Правильное расположение вентиляционного отверстия – под потолком

Оптимальная система

Каждый дом индивидуален, поэтому к выбору вентиляционной системы нельзя подходить легкомысленно. Если для многоквартирных домов существуют эффективные типовые решения, то для индивидуальной застройки необходимо разрабатывать новую схему в каждом отдельном случае.

Видео-обзор о правильном выборе схемы вентиляции для дома



Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Вентиляция в частном доме своими руками

Каждое жилище нуждается в возможности постоянной смены воздуха на более “свежий” — поэтому для комфортного жилья в любом строении необходима качественная вентиляция. Возможность регулировать воздухообмен внутри жилого помещения — обязательный атрибут комфортной жизни, позволяющий регулировать даже также температуру и влажность поступающего воздуха.

Еще при строительстве дома должен учитываться расход человеком кислорода и углекислого газа в соответствующих пропорциях. Если, например, процент содержания кислорода будет ниже установленной нормы (чуть больше 20%), это может вызвать головную боль и ощущение “духоты”, а в долгосрочной перспективе и вовсе подорвать здоровье человека. Вот почему крайне важно знать, как сделать вентиляцию в частном доме своими руками и принцип ее работы.

Как работает вентиляция

Вентиляция, если она организована правильно, производит процесс постоянной замены отработанного воздуха свежим, поступающим снаружи здания. Вентиляция своими руками тоже возможна, если вы знаете, что делаете. Также, при усовершенствованной системе вентиляции возможны такие действия, как кондиционирование воздуха, регулировка его температуры и влажности, а также прочих параметров. В зависимости от сложности системы вентиляции происходит более тонкая регулировка параметров воздуха. Так как сделать вентиляцию? Ответы на вопросы вы увидите дальше.

Способы и виды вентиляции

Вентиляция подразделяется на несколько разновидностей, в зависимости от способа движения воздуха, назначения, организации обмена воздуха и конструкции. Начнем с простого, а именно с разновидностей: естественная и механическая вентиляция. Способы вентиляции и их описание указаны ниже.

Естественная вентиляция в доме — давнее изобретение, и ее плюс состоит в том, что для ее осуществления не нужно никаких вспомогательных приборов типа вентилятора. Тяга воздуха при таком типе вентиляции возникает от перепада давления, а чем больше разница температуры воздуха снаружи здания и непосредственно внутри, тем лучше происходит обмен воздуха. Этот способ способен сэкономить много денег, ведь он совершенно не затратный с денежной точки зрения, почти вентиляция своими руками. Нужно всего лишь правильно подойти к решению этой задачи.

Механическая вентиляция позволяет создавать воздухообмен искусственно, беря за основу вентилятор или эжектор. При механической вентиляции воздух также может предварительно очищаться, доводиться до необходимых параметров температуры и влажности, и регулировать количество поступающего воздуха в определенные зоны жилого помещения. Правда, этот способ гораздо более затратен, нежели естественная вентиляция в доме — он требует довольно большого потребления электроэнергии. Способы вентиляции различаются еще по нескольким параметрам.

По назначению вентиляция бывает приточной и вытяжной. Приточная вентиляция в доме позволяет подавать в помещение необходимое количество воздуха, который может быть изменен в температуре в зависимости от времени года — летом он будет автоматически охлажден, а зимой подогрет. Приточная вентиляция в доме всегда необходима.

Вытяжная же система вентиляции в первую очередь необходима для удаления уже отработанного воздуха — а помимо него, продуктов сгорания от газовых плит — непосредственно наружу.

По этим двум системам следует привести оговорку — как правило, они должны работать вкупе, пропорционально друг другу, так как одна из систем наполняет помещение необходимым новым воздухом, а вторая удаляет наружу ненужный, отработанный. Если же баланс не будет достигнут, то в доме будут постоянно хлопать двери.

Тем не менее, допустимо использование только одной из этих систем при условии, что воздух будет поступать или удаляться через специальные отверстия в смежные помещения — в таком случае воздухообмен нарушен не будет.

Вентиляции различаются еще и по способу воздухообмена — существуют местная и общеобменная.

Что касается местной вентиляции, то, как правило, она используется не в жилых помещениях, а, например, на производстве, когда в одном определенном месте помещения имеется непосредственный источник загрязнения, и нужно, чтобы все остальные помещения не подвергались тому же загрязнению. Воздух в такие помещения как подается чистый, так и выводится уже загрязненный. В жилых же помещениях, как правило, используется общеобменная вентиляция.

Общеобменная же вентиляция вентилирует воздух непосредственно во всем помещении. Она может быть так же приточной и вытяжной. Первую лучше всего использовать механическую, с подогревом и фильтрацией воздуха для лучшего качества подачи. А вот вытяжная может быть намного проще, и может быть выполнена в роли вентилятора или отверстия в стене. Причина проста: воздух, удаляющийся наружу, не нуждается в обработке. Если объемы воздуха не очень большие, то выгоднее всего использовать механическую приточную и естественную вытяжную вентиляции, потратив деньги только там, где это действительно необходимо.

Существуют еще аварийная и противодымная вентиляции. Они используются в исключительных случаях — например, в помещениях с очень высокой концентрацией вредных веществ, выброс которых происходит регулярно и требует быстрого удаления из помещения, или мешающих распространению дыма на ранних стадиях пожара.

По способу сборки системы вентиляции подразделяются на наборные и моноблочные. И все они имеют как достоинства, так и недостатки.

Наборная система состоит из нескольких отдельных компонентов: фильтров, вентилятора, автоматической системы, глушителя и прочего. Как правило, такие системы вентиляции располагаются в отдельных небольших помещениях. Главное достоинство такой системы — универсальность. С ее помощью можно провентилировать абсолютно любое помещение от офиса до небольшой квартиры. Минусом же являются ее большие размеры и обязательная необходимость в профессионалах, которые будут проектировать и рассчитывать установку оборудования.

Моноблочная система вентиляции целиком размещена в одном-единственном корпусе с высоким уровнем шумоизоляции. К тому же часто именно такие установки позволяют экономить электричество, расходуемое на регулировку температуры воздуха. У моноблочной системы имеется ряд преимуществ в сравнении с наборной:

• Низкий уровень шума. Как было сказано выше, все элементы моноблочной вентиляционной системы собраны в одном корпусе, что обеспечивает прекрасный уровень шумоизоляции. Это позволяет установить ее непосредственно в жилое помещение, а не отдельное подсобное.
• Готовая сборка. Поскольку все элементы уже установлены в один корпус, их тесты и настройку проводят заранее, еще на этапе сборки. Поэтому для их настройки не нужен специалист — можно справиться даже незнающему.
• Занимают мало места. Корпус не занимает много места.

Элементы вентиляции

Вентиляторы. Это механические устройства, перемещающие воздух непосредственно в жилое помещение напрямую либо в системы вентиляции и кондиционирования для его предварительной очистки или изменении температуры. Также вентиляторы создают необходимые перепады давления для движения воздуха — устройство вентиляции подразумевает их обязательно.

Шумоглушители. Любой человек ценит комфорт. Вентиляторы при задействовании непременно вызывают шумы, не заглушив которые, вызвать шумовой эффект по всему вентилируемому помещению. При установке шумоглушителей воздушный поток становится незаметным для уха человека — правильная вентиляция всегда работает бесшумно.

Воздушные фильтры. Это устройства для очистки воздуха перед подачей его в помещение. Прежде чем приобретать воздушные фильтры, необходимо определить разновидность загрязнения. Эффективность вентиляции напрямую зависит от типа.

Воздухонагреватели. Очень часто используются в системах вентиляции. Выполняют функцию подогрева воздуха. Чаще всего производятся на основе воды, пара или специальных растворов — таково устройство вентиляции с воздухонагревателем.

Воздуховоды. Едва ли не самая главная часть вентиляции, емкость для перемещения воздуха. Различают металлические, неметаллические и металлопластиковые. По форме прямоугольные и круглые.

Воздухораспределитель. Точка выхода воздуха в помещение. Имеет очень много разновидностей, от самых простых до сложных. Правильная вентиляция обязательно имеет такие точки.

Тепловая изоляция. Ее функция состоит в предотвращении тепловых потерь, а также исключения конденсата и обмерзания при установке коммуникаций в неотапливаемых помещениях.

Вентиляция в доме своими руками. Схема

Сегодняшние нормы на жилые помещения обязывают оборудовать дома системой вентиляции для удаления загрязненного воздуха из нежилых помещений типа кухни или ванной комнаты. Если работа системы вентиляции дома нарушена, стекла на окнах будут запотевать, а конденсат, оседающий на стенах, может впоследствии стать причиной различных заболеваний, в том числе у маленьких детей. Ниже представлена схема вентиляции.

После того, как схема вентиляции понята вами, можно приступать к необходимым расчетам. Вентиляция в доме своими руками, схема и примечания к ней изложены максимально простым языком.

Расчет вентиляции

Для того, чтобы правильно рассчитать вентиляцию, необходимо сначала рассчитать производительность по воздуху, измеряемой в кубометрах в час. Само собой, для таких расчетов нужен план построения с подробными указаниями размеров помещений. Вентиляция в доме своими руками, схема которой показана выше, не делается без предварительных расчетов.

Свежий воздух обычно не подается в коридоры — только в основные комнаты, где люди пребывают большую часть своего времени, например, спальни и кабинеты. Из ванных комнат и кухонь лишний воздух удаляется при помощи вытяжных каналов. Полная версия выглядит так: подача свежего воздуха происходит в главные помещения, откуда попадает в коридоры, из них — в ванную, санузлы и кухню, откуда удаляется по вытяжной вентиляции.

Для полного расчета вентиляции необходимо рассчитать несколько самых важных факторов:

• Расчет воздухораспределительной сети. Эта система состоит из воздуховодов, переходников, поворотов, клапанов и распределителей воздуха. Каждый элемент рассчитывается отдельно, основываясь на ранних расчетах производительности по воздуху на человека. Необходимо произвести расчет вентиляции таким образом, чтобы система была способна подать необходимое количество воздуха в каждую из комнат.
• Количество потребляемой электроэнергии всеми системами вентиляции воздуха. Еще на этапе проектирования все цифры должны быть известны, чтобы не превысить необходимого лимита.
• Мощность калорифера. Для того, чтобы узнать это значение, потребуется значение минимальной температуры воздуха снаружи в зимний период и значение температуры воздуха на выходе.
• Сопротивление сети. Чем выше это значение, тем хуже будет работать вентилятор. Просчет этого значения обязателен.
• Размер воздухораспределителя. Прежде чем его приобретать, нужно знать, что размеры воздухораспределителя не превышают воздуховодные более чем в два раза.
• Размер воздуховодов. Для вычисления данного параметра необходимо знать точный объем воздуха, проходящий по нему за определенный промежуток времени.

Как сделать вентиляцию в частном доме

Не знаете, как сделать вентиляцию в доме? На данном примере схемы вентиляции частного дома будет показано все необходимое для того, чтобы вы поняли, как сделать вентиляцию своими руками.

Как вы видите, здесь изображены все части системы, начинающиеся в комнате с вентиляцией и заканчиваются непосредственно на крыше. Вентиляция в частном доме своими руками, схема и все необходимые расчеты не так сложны, как кажется на первый взгляд. Вы быстро поймете, как сделать вентиляцию в доме.

Как сделать вентиляцию своими руками? Поначалу никто не знает, как правильно сделать вентиляцию. Для начала необходимо проложить в стене канал не больше 140 миллиметров.

Важно: если толщина канала будет чуть меньше, вы рискуете получить эффект, обратный нужному: тяга пойдет в обратную сторону.

Конец трубы должен быть под коньком крыши — это также обеспечит достаточную тягу. Вентиляция в частном доме будет качественной, если вы выполните эти условия.

Если же вы не можете сделать естественную вентиляцию, задумайтесь о механической. Особенно она важна в помещениях типа ванной. Вентиляция в доме своими руками подразумевает это. Поэтому, если вы хотите избежать таких проблем, позаботьтесь о механической вентиляции помещений с избыточной влагой. Вентиляция в доме своими руками не будет для вас сложной в этом случае.

В туалете или, например, кухне, также не будет лишней механическая вентиляция в частном доме из системы вытяжек и вентиляторов. Вентиляция в частном доме своими руками, схема которой показана ниже, не сложна для изучения. Просмотрите подробнее схему внизу, чтобы лучше понять принцип:

Вентиляция в доме своими руками — интересное занятие, особенно если перед этим вы тщательно изучили и поняли все аспекты.

Как сделать вентиляцию в доме. Видео

o-remonte.com

Вентиляция в частном доме своими руками: схема и устройство

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но к вентиляции предъявляются требования не только в отношении человека. Ее задача, как одной из основных инженерных систем, поддерживая нормальный микроклимат, не допускать постепенное разрушение конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения отрицательно сказываются не только на здоровье человека, но и на вещах, предметах, находящихся в доме.

Особенности вентиляции в частном доме



Вентиляция в деревянном доме

Перед вентиляционной системой современного частного домостроения стоят совершенно иные задачи, нежели в домах, строившихся в конце прошлого столетия. Так, например, удобства были «во дворе», приготовление еды – в летней кухне, погреб и гараж – отдельно стоящие помещения, белье сушили на улице. Сам дом – одноэтажный, его метраж колебался в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и шифер. Отапливали дома, в основном, печью. Дымоход заменял вытяжку. Деревянные оконные рамы и двери, естественным образом, способствовали поступлению воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой комфортный жилой комплекс, в котором жилая зона соседствует с кухней, санитарными комнатами, иногда – бассейном, спортзалом, часто – с гаражом (источником токсичных веществ).
• Печи исчезли, а вместе с ними и основной вентиляционный вытяжной канал.
• Сушка белья в доме привела к интенсивным испарениям.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, внешние и внутренние отделочные материалы.
• Отказ от не отапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька – плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, правильная вентиляция должна минимизировать их отрицательное воздействие. Для каждого загородного дома строится своя система, соотносящаяся с желаниями потребителя, его финансовыми возможностями.

Виды вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта обустройства:

1. Естественная – потоки свежего воздуха поступают в помещение через щели, окна, двери. Насыщенные углекислым газом – выходят через вентиляционные отверстия в санитарных комнатах (туалете, ванной) и на кухне.
2. Принудительная – все процессы воздухообмена выполняет специализированное оборудование.
3. Смешанная – одно из естественных направлений воздуха (приток или забор) заменяют механическим.

Естественная вентиляция основана на разнице температур и давления на улице и в помещении. Отсюда и недостаток – стабильная работа возможна в холодное время года и тогда, когда температура внутри здания выше наружной. Кроме того, для ее функционирования воздух должен постоянно и беспрепятственно поступать и отводиться.

Элемент механической вентиляции

Принудительная вентиляция в частном доме подразделяется на: наборную, в составе – отдельные компоненты и моноблочную, у которой все элементы конструктивно собраны в один блок. Недостатками считается высокая цена, сложности монтажа, для наборной – необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме разное для каждого вида. Так, естественная вентиляция оборудуется только венткоробами и трубами.

Для принудительной вентиляции применяют:

• вентиляторы;
• фильтры;
• ионизаторы;
• электронагреватели воздуха;
• осушители;
• рекуператоры.

Приточная вентиляция в доме побуждается такими устройствами:

• стеновым клапаном;
• клапаном инфильтрации;
• приточной установкой.

Для работы вытяжной, в основном, используют вентиляторы с разными конструктивными решениями – осевые, канальные. Зачастую, с их помощью удается решить проблему «вялого» забора влажного и отработанного воздуха в ванной и туалетной комнатах.

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света.
• Наличие (отсутствие) преобладающего ветра в этой местности.
• Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов, системы отопления – она идеально подойдет для одноэтажных домов.

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
• В него вставляется труба с утеплителем.
• На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Важно! Так как с помощью принудительной приточной вентиляции существенно увеличиться поступление свежего воздуха – последите, чтобы его забор был своевременным и в требуемых объемах, иначе не избежать сквозняков. В связи с этим, не стоит устанавливать в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

• воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
• очищается от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее, по воздухопроводу, поступает во все помещения дома;
• отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
• отдает свое тепло входящему холодному воздуху;
• из рекуператора, по вытяжной трубе – в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Схема организации воздухообмена в доме

Доставка воздушных потоков во все комнаты и отвод их в атмосферу осуществляется воздухопроводной сетью. Ее составляющие: воздуховоды, переходники, повороты, тройники. Характерные особенности: площадь сечения; форма; жесткость (жесткие, гибкие, полугибкие). Обязательна регулировка интенсивности потока. При превышении допустимых значений – создается сильный шум. Материал изготовления воздухопроводной сети – оцинкованная сталь или пластик.

Изоляционный материал подбирается по желанию, но не менее 10 мм толщиной. Изоляции подвергают трубу притока от наружной решетки до секции подогрева (рекуператора), вытяжку – на чердаке. В качестве датчиков используют термостаты, гидростаты, датчики давления.

Для правильной работы наружной вентиляции в частном доме нужно соблюдать требования. Во-первых, часть вытяжной трубы, проходящую через холодное чердачное помещение необходимо утеплять. Утеплитель выбирают не пропускающий влагу. Во-вторых, выходящая труба должна быть выше уровня конька на 0,5 м. В-третьих, на конец трубы, желательно, монтировать дефлектор. Он улучшит работу всей системы на 15-20% за счет втягивания отработанного воздуха и пропуская его через специальные отверстия. Кроме того, он защитит трубу от попадания снега, дождя, птиц, мусора, а зимой – от обмерзания.

Если вы решили сделать вентиляцию своими руками, помните, что воздуховоды, короба и другие элементы системы – не должны бросаться в глаза. Если система монтируется после отделочных работ, то спрятать их будет практически невозможно. Потому, вентиляцию нужно вкладывать в проектные работы. Монтаж системы требует поведения пусконаладочных работ.

ventkam.ru

---

•
  Дом на склоне
•
  Группы грунтов
•
  Не греет батарея в квартире что делать
•
  Бани из сруба
•
  Ищу мастера по ремонту квартир
•
  История московского кремля
•
  Как подготовить окна пластиковые к зиме
•
  Установить пластиковые окна
•
  Дома из несъемной опалубки
•
  Водостоки для крыши металлические
•
  Нпб 111 98
