Процесс изготовления картофелесажалки для мотоблока своими руками. Картофелесажалка к мотоблоку
Картофелесажалка для мотоблока своими руками: размеры, чертёж картинки
Посадка картофеля вручную связана с большими затратами сил и времени. К счастью, сегодня есть множество устройств, которые облегчают этот труд. Картофелесажалка – отличное приспособление, которое должно быть у каждого фермера. Ее можно приобрести в магазине или же сделать самостоятельно. Картофелесажалка для мотоблока своими руками, размеры чертёж, картинки которой представлены в статье, – это ценное изобретение, облегчающее сбор урожая на приусадебном участке.
Предлагаем узнать как сделать картофелесажалку для мотоблока своими руками
Как сделать картофелесажалку для мотоблока своими руками: чертеж, видео
В целях экономии фермеры решаются изготовить картофелесажалку для мотоблока самостоятельно, для этого важно ознакомиться с чертежами устройства, фото и определиться с ее размерами. Чтобы сделать картофелекопалку в домашних условиях, важно знать о ее конструктивных особенностях. Она состоит из следующих элементов:
- металлических штифтов;
- емкости для сбора картофеля;
- рамы;
- элемента рыхления;
- колесной базы с осью вращения;
- системы шестерней;
- механизма настройки и бункера.
Основные функциональные узлы картофелесажалки лучше купить в магазине
Данные функциональные узлы картофелесажалки лучше купить в магазине, после чего приступить к сборке устройства. Схемы и чертежи самодельной картофелекопалки приведены в статье. Прежде чем приступить к ее изготовлению своими руками, выделим основные этапы процесса:
- Сбор рамы, состоящей из швеллера, уголка, а также металлических пластин.
- Изготовление лемеха, который монтируют на элеваторный кожух.
- Впереди лонжеронов делается арка, после чего ее усиливают полосами стали.
- К кронштейну, выполненному в виде пластины, крепят бункер для картофеля.
- Сам бункер монтируют на 2 стальных полосах, а изготовлен он из листов фанеры.
- Следующий этап – изготовление и крепление колес с грунтозацепами, различных рыхлителей и держателей, которые устанавливаются к основной раме с нижней стороны.
Это основные этапы, которые помогут фермеру своими руками сделать картофелесажалку для мотоблока. Чтобы придать ей устойчивости, следует использовать противовес, после чего можно установить кресло и подставки под ноги.
Предлагаем прочитать: Как сделать теплицу своими руками: видео, схема, пошаговое фото.
Чтобы устройство произвольно не выбрасывало картофель, можно сделать еще и рычаг, который будет поднимать заднюю часть, а колесные диски не будут приводить весь механизм в движение.
Чертёж картофелесажалки для мотоблока своими руками
Нередко самодельные картофелекопалки по желанию огородника оснащены культиваторными лапами. Какую роль они выполняют? Этот механизм рыхлит почву, но вместе с тем еще и устраняет следы на почве от колес техники.
Во многом такие самодельные картофелесажалки гораздо лучше тех моделей, которые можно купить в магазине. Например, они дают возможность равномерно распределить клубни, и засыпать их нужным количеством грунта. Функция регулирования – еще одно их преимущество. Расстояние между рядами или клубнями также можно изменить, как это сделать показано на видео.
Видео о картофелесажалке для мотоблока, сделанной своими руками:
Безусловно, лучшая техника фермера весной – картофелесажалка для мотоблока своими руками, размеры чертёж, картинки дадут возможность без особых финансовых затрат и усилий сделать ее самостоятельно, при этом сэкономить существенную сумму на покупке дорогостоящей техники для ведения фермерского хозяйства. Фото и видео в статье также станут прекрасным подспорьем для тех, кто желает изготовить картофелекопалку в домашних условиях.
Загрузка...
« Предыдущая запись
Следующая запись » tyfermer.ru

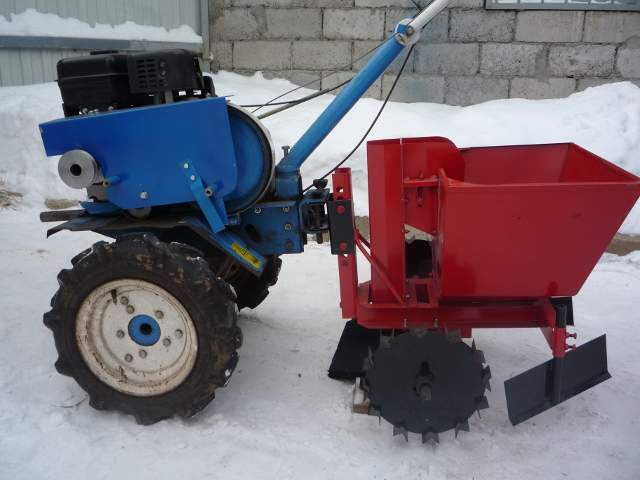

Картофелесажалка для мотоблока своими руками
Каждый человек имеющий свой надел земли будь то фермер, дачник, простой сельский житель знают, что такое посадка картофеля, какой это тяжелый и не легкий труд. В деревнях в основном картошку сажают в больших количествах так как она на селе всему голова. Клубни используют в пищу и на корм домашним животным, так же делают запас семенного материала для последующей посадки на будущий год. Это вам не в городе пошел купил сколько тебе надо, здесь труд с утра до ночи чтобы был урожай в закромах. Самый маленький огородик под картошку в деревне где то соток тридцать. Сколько нужно вложить трудов и усилий в этот участок страшно подумать. Но ничего живут люди на селе и не жалуются, так как приучены к физическому изнуряющему труду с детства в отличие от городского жителя, как говорится каждому свое). Данная навеска очень облегчает физический труд, но она стоит не малых для сельчанина денег и является только мечтой. Но наш автор с этим не согласен. При желании можно все сделать своими руками и картофелесажалка не стала исключением из его принципа. Полазив в интернете, посоветовавшись с соседом, решил собрать подобный агрегат собственноручно. И так что же понадобится автору для выполнения данной задумки в жизнь.
Материалы: уголок металлический, бак от советской стиральной машинки, шестерня, цепь, арматура, стальная проволока, швеллер, колеса.Инструменты: сварочный аппарат, болгарка, дрель, молоток, набор ключей, отвертка, кусачки.
Первым делом автор изучил чертежи взятые из интернета и уже по ним начал выполнять свою работу.
В дальнейшем автор берется за изготовление рамы для картофелесажалки. По размерам напилил уголки и швеллера.
Потом приступил к сварке конструкции .
На раму прикреплена ось с шестерней.
Затем автором были изготовлены ковши-черпаки. Это основная часть конструкции, они будут захватывать клубни из бункера и подавать в питатель а из трубы попадут в борозду.
Потом ковши закрепил на цепи которая будет приводится в действие при помощи ведущих колес и шестерни.
Ну и собственно установлены колеса на ось и натянута цепь.
В роли бункера автор использовал старый бочок от стиральной советской машинки
Вот по сути и все картофелесажалка готова.
Глядя на него сосед по огороду сконструировал подобную навеску на своего железного коня. Теперь сажает картошку с помощью картофелесажалки.
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. usamodelkina.ru
Картофелесажалка сделанная своими руками сажает лучше и стоит дешевле
Сажать картофель (равно как и выкапывать) – задача не из легких. Ради экономии денег, миллионы владельцев приусадебных участков два раза в году гнут спины на своих огородах. Если вы возделываете пару соток, да еще с помощью родственников – задача выполнимая. А на участке в пару гектар справиться с таким объемом работ проблематично.
В помощь фермерам предлагается картофелесажалка на мотоблок, причем с различной производительностью.
Однако за те деньги, которые просят производители, можно несколько сезонов просто покупать картошку в супермаркете. Теряется экономический смысл самостоятельного выращивания. Выход один – изготовить сельхозтехнику самостоятельно.
Важно! Совсем без затрат обойтись не получится. Для приведения механизма в действие потребуется тяговый аппарат – мини-трактор или мотоблок. На худой конец лошадь, но это уже другие затраты.
Как сделать картофелесажалку своими руками: чертежи, материалы
Чтобы детально понять работу механизма, рассмотрим чертежи типовой картофелесажалки с дополнительными функциями: в нашем случае бункер для подсыпки удобрений, песка или подкормки.
- Основа механизма – конвейер (1) для подачи клубней в грунт. Представляет собой цепь с прикрепленными ковшеобразными захватами, расположенными через равные промежутки. Расстояние между ковшами определяет плотность посадки в ряду.
- Клубни захватываются из бункера (5) и подаются в подготовленную борозду, которая формируется сошкой (4).
- На раме (3) может быть установлен еще один бункер (2) для дополнительной обработки грядки. В него засыпается необходимый материал, который закладывается в грунт с помощью фронтальных сошек.
- Рама с помощью прицепного устройства крепится к мотоблоку или трактору.
- Механизм конвейера приводится в действие с помощью опорно-приводных колес (6). Они должны быть оснащены развитыми грунтозацепами, для предотвращения пробуксовки.
- Завершающий этап – закапывание клубней и окучивание грядки. Для этого в тыльной части устанавливаются дисковые окучиватели (7), пара на каждый рядок.
Такая конструкция в тех или иных вариантах применяется на заводских образцах. Сажалка для картофеля, сделанная по этому принципу, работает безотказно и с высокой производительностью.
В зависимости от мощности тягового устройства, можно организовать двух или четырехрядный механизм. При этом бункер выполняется общим, или отдельным для каждого конвейера.
Чертежи, в данном видео, заменены подробными картинками, из которых становится понятно как сделать домашнюю картофелесажалку для мотоблока своими руками.
Практическая реализация проекта
Рассмотрим двухрядную картофелесажалку без дополнительных приспособлений:
Для изготовления рамы используется квадратная труба, или швеллер. Также необходимо запастись стельным уголком, для соединения элементов между собой. Крепеж организован с помощью сварки. Можно выполнить болтовые соединения, но это не добавит жесткости конструкции.
Важно! Колеса на резиновом ходу лучше не использовать, они будут пробуксовывать на рыхлом грунте, и конвейер не обеспечит равномерной подачи.
Оптимальный «донор» — старый газовый баллон. После тщательной разметки, из него болгаркой вырезаются обода шириной 150 мм. На внешнюю поверхность навариваются стальные грунтозацепы.
Конструкция спиц не имеет значения, их можно изготовить из труб или стальных полос. Втулка приваривается к приводной оси. Если есть необходимость в демонтаже колес, используйте шпонки для фиксации.
Далее вам понадобится пара: звездочка-цепь. Их лучше подобрать от мощного механизма – старой сельхозтехники (например, комбайна «НИВА») или ленточного транспортера. Разумеется, велосипедный или мотоциклетный вариант не подойдет.
Ковшеобразные захваты изготавливаются из стального прута, диаметр корзинки не должен превышать 50-60 мм. В противном случае будут захватываться по два клубня. Если вы не перебрали картошку до одинакового размера, придется в ходе посадки смахивать лишние клубни вручную.
Ковши крепятся на звенья цепи с помощью П-образных кронштейнов (сварка).
Фронтальные сошки не представляют сложности в изготовлении. Стойки из уголка и пятка из стальной полосы. А вот над окучивателями надо поработать. Идеальный вариант – взять готовый элемент списанного навесного оборудования от сельхозтехники. Такого добра можно купить в любом селе, сколько угодно, по цене металлолома.
Важно! Кронштейн с дисками надо подпружинить. Иначе на неровностях почвы буртик будет образовываться неравномерно.
Правильно настроенный окучиватель не приминает землю, и не утапливает посадочный материал на большую глубину. Буртик на рядке получается ровным, мягким, и рыхлым. Уплотнение грунта происходит естественным образом в результате выпадения атмосферных осадков.
Реализация подобных проектов невозможна без использования мототехники.Видео — самодельная картофелесажалка для мотоблока
Обратите внимание
Поэтому, если у вас нет универсального мотоблока или же мини-трактора, затевать строительство механической картофелесажалки экономически бессмысленно.
Ручная картофелесажалка
Есть приспособления эконом класса, которые значительно облегчают труд дачника, но все же требуют применения ручной силы.
- Самый простой вариант представляет собой конусообразный пробойник, который с усилием вонзается в землю на требуемую глубину. В образовавшееся отверстие бросается картофелина. Конус извлекается из грунта, отверстие засыпается.
- Следующая конструкция состоит из трубы со скошенным краем, и клапана. Сверху для удобства крепится корзина для клубней. С помощью рукояток труба вонзается в землю, затем наклоняется для открытия клапана. Клубень остается на заданной глубине.
Еще один популярный вариант – вороний клюв. В сомкнутом состоянии острие вонзается в грунт, затем в него бросается картофелина, «клюв» открывается, клубень остается в земле.
Картофелесажалка с относительной механизацией. Фактически, это модернизированная одноколесная тачка.
Вместо колеса устанавливается роторная фреза с четырьмя отсеками. Клубни попадают в отсеки фрезы, и после поворота остаются в земле. Система достаточно эффективная, однако требует немалых усилий. Часто в передней части устанавливают вторую рукоятку, и перемещают приспособление вдвоем. Работает только на рыхлом, заранее подготовленном грунте.
Ручная картофелесажалка — оригинальный способ посадки картофеля, видео.Итог:Самодельная картофелесажалка своими руками – вполне реальный проект. В зависимости от наличия инструментов и заготовок, вы можете изготовить «комбайн» любой сложности. А бонус в виде выращенного урожая, окупит ваши трудозатраты с лихвой.
obinstrumente.ru
Картофелесажалка для мотоблока своими руками видео
Весенние работы по высадке растений всегда занимали много времени и затрачивали много усилий. Но одним из самых сложных заданий всегда считалась высадка картофеля. Аграрии давно уже создали множество техники, упрощающей не только сбор, но и посадку растительных культур.
Но что делать, когда у садовода всего несколько соток? Упростить задачу поможет картофелесажалка для мотоблока. Мотоблок является очень универсальным средством, имея в своем наборе множество навесного оборудования, он становится неотъемлемым элементом любого дачного хозяйства. А посадка картошки с мотоблоком сэкономит усилия, затрачиваемые при работе на поле.
В наше время существует большое разнообразие мотоблоков, предназначенных для посадки картофеля. Но такие агрегаты имеют высокую стоимость. А для каждого малого участка денежные средства очень важны. Потому наша статья представляет вашему вниманию широкий спектр информации.
Прочитав ее, вы узнаете о том, как сделать картофелесажалку на мотоблок своими руками. При этом вы сэкономите большое количество денежных средств, которые в дальнейшем сможете потратить на покупку более нового оборудования либо улучшения своих самоделок.
Из чего состоит картофелесажалка?
Для изготовления картофелесажалки для мотоблока своими руками не потребуется особого инструмента и навыков. А при создании конструкции необходимо знать лишь несколько правил и основные элементы, из которых состоит картофелесажалка.
Картофелесажалка для мотоблока состоит из:
- рамы;
- бункера для картофеля;
- механизма взрыхления и посадки картошки;
- колесной базы.
Элементы, перечисленные в списке, являются необходимыми для картофелесажалки к мотоблоку и создания ее своими руками. Каждый мастер со временем увеличивает производительность своего агрегата при помощи постоянных модернизаций. К примеру, возможны варианты добавления специальной емкости для удобрений. Такая картофелесажалка помимо посадки будет выполнять функции удобрения, и все это за один проход.
Но при создании любого дополнения к мотоблоку необходимо учитывать мощность двигателя. Следует помнить, что каждая новая железная деталь добавит вес, а значит — увеличит нагрузку на мотор, что может негативно сказаться на его работе. Для исключения таких факторов желательно подбирать материалы, имеющие высокую прочность, а также малый вес.
Преимущества использования:
- экономия времени;
- меньше усилий на работу;
- качественное распределение картофеля по лункам.
Конструктивные особенности и сборка
Картофелесажалка для мотоблока имеет вид тележки на колесах, однако простым данный механизм назвать нельзя. Хоть на первый взгляд конструкция не имеет сложных деталей, внутренний осмотр указывает на наличие некоторых конструктивных особенностей.
Шасси, на которой стоит картофелекопалка, состоит из швеллеров и продольных лонжеронов. На лицевой части рамы расположены специальная вилка и арка. Боковые части шасси служат опорой: для механизма подачи и стоек дисков.
Конструкция имеет пару колес со специальными грунтозацепами. Между ними можно наблюдать деревянный диск с пазами, при помощи которых картофель захватывается и попадает в землю. Вторым вариантом конструкции служит система из шестерней и цепей, в которых расположены лотки для картофеля.
Важной частью каждой картофелесажалки является ее бункер. Его вместительность будет влиять на качество посадки картошки мотоблоком. Он должен состоять из листового металла толщиной 3 миллиметра.
Конструкция должна иметь горловину для выпуска картофеля, а также дно правильной формы, которое необходимо закрыть резиной, это поможет избежать повреждения картошин во время падения. Чтоб картофель не выскакивал произвольно, пазовое колесо необходимо прикрыть специальным щитком.
Теперь для удобства оператора необходимо разработать сидение, а также прикрепить подножки к лонжеронам. Последнюю следует делать, исходя из расчета роста оператора. Следует помнить, что картофелекопалка должна облегчать труд, а не создавать неудобства при работе.
Сиденье следует изготовить из уголка, а сверху закрыть доской и выстелить все поролоном. Для сохранения поролона и защиты его можно обтянуть сиденье плотной тканью. Вполне применимо старое автомобильное кресло, главное, чтобы оно имело малый вес и было удобным для оператора.
Как говорилось ранее, колеса должны иметь хорошее сцепление с землей, потому конструкцией нужно предусматривать грунтозацепы. Такие можно найти на старой сельскохозяйственной технике либо изготовить самостоятельно при помощи уголков и колесного диска.
Главным условием становятся малый вес и подходящие размеры. Сделанный диск должен иметь ступицы с двумя защищенными подшипниками. В первую очередь это обусловлено местом работы: постоянная грязь и пыль окажут губительное влияние на подшипники, и они выйдут из строя. Потому необходимо их защитить.
В качестве рыхлителя выступает металлическая штанга с прикрепленными к ее краям стойками лап. Такую штангу лучше изготовить из трубы с квадратным сечением, но за неимением такой трубы можно использовать пару уголков и сварочный аппарат. Стойки лап следует конструировать из металлических пластин толщиной около 5 миллиметров.
Картофелесажалка для мотоблока должна иметь специальный высеватель. Для создания данного приспособления понадобится 100-миллиметровая труба с толщиной стенок от трех миллиметров. На конец трубы необходимо присоединить сошник для борозд. Чтобы картофель всегда попадал на необходимую глубину, сошник следует сделать регулируемым.
Дальнейшая конструкция предусматривает установку дисков, которые будут закапывать борозды. Их можно взять от сеялки и немного модифицировать (путем рассверливания и установки подшипников). Это облегчит посадку картошки с мотоблоком.
Специфика использования
- Равновесие. Поскольку конструкция картофелесажалки предусматривает множество металлических деталей, она будет иметь большой вес. Потому при посадке картошки мотоблоком могут возникнуть проблемы с управлением. Для того чтобы сажать без усилий и так же просто собирать картофельный урожай, необходимо на переднюю часть картофелекопалки установить специальный балласт.
- Сидение и подножки. Для удобства работы оператора конструкция должна предусматривать удобное сиденье и специальные подножки.
- Настройка сеялки. Для того чтобы картофель поступал в грунт равномерно, необходимо правильно сконструировать и настроить сеялку. При этом водитель должен соблюдать скорость не более 1 км в час, а сеялка должна подавать четко по одной картофелине по очереди.
- Присыпка лунок. Чтобы весь картофель был посажен ровно на одном уровне, мотоблок должен совершать движение с заданной скоростью, а диски следует установить под определенным углом, при котором они будут сдвигать грунт в лунку, создавая за собой некий гребень.
- Разрыхление земли. Поскольку посадка картошки с мотоблоком занимает большое количество времени, а вся эта конструкция имеет немалый вес, грунт под колесной базой будет сильно сдавливаться. Для избежания данного фактора в конце картофелесажалки следует разместить пару разрыхлителей.
Была ли эта статья полезна?
Спасибо за Ваше мнение!Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!
Спасибо Ваш голос засчитан!Вы можете посоветовать статью своим друзьям, поделившись ею в соцсетях!
Да
Нет
раз ужепомогла
Оцените статью:
Загрузка... Сохраните ссылку чтобы не потерять, она Вам понадобиться:
rozarii.ru
Как сделать картофелесажалку для мотоблока своими руками?
Посадка картофеля всегда была трудоемкой процедурой. Однако стремительное развитие техники значительно упростило этот вид сельскохозяйственных работ. В наши дни существует масса навесных конструкций, одна из которых – картофелесажалка к мотоблоку. Она помогает засадить большие участки земли, экономя силы и время.
Из каких элементов состоит приспособление?
Картофелесажалка для мотоблока состоит из перечня важных элементов. Заранее подготовив их, вам будет гораздо проще изготовить инвентарь. Для создания конструкции своими руками потребуется:
- Прочная рама для надежной фиксации всех деталей картофелесажалки;
- Бункер для клубней;
- Шестерни для работы механизма посадки картофеля;
- Система взрыхления, которая готовит лунки и закапывает их сразу же после посадки;
- Узел настройки;
- Колеса.
Все эти элементы составляет минимальный комплект для посадки картофеля. Некоторые умеющие фермеры часто улучшают конструкцию, добавляя или меняя в ней некоторые элементы. Эксплуатация модернизированной самоделки позволяет добиться лучшей производительности. Вместе с тем, любая доработка повышает вес конструкции, что не дает некоторым мотоблокам беспрерывно высаживать клубни. В итоге приходится делать паузы, чтобы техника остыла.
Основные этапы изготовления картофелесажалки
По своей сути самодельная картофелесажалка представляет собой тележку на небольших колесах, которая крепиться к мотоблоку. Внешне конструкция выглядит достаточно простой, но на самом деле это не совсем так.
Перед тем, как сделать картофелесажалку, потребуется изучить некоторые нюансы:
- Оборудование монтируется на шасси, изготовленное из швеллера с двумя лонжеронами, расположенными продольно. Между собой лонжероны соединяются посредством трех поперечин.
- Спереди рамы расположена арка и вилка. По сторонам шасси находятся стойки и опоры, которые удерживают механизм подачи клубней.
- В конструкцию входят два колеса, оснащенные грунтозацепами.
- Между ними расположен деревянный диск, толщиной 6 см, в котором находятся 4 полукруглые пазы. Их размеры должны позволять охватывать даже крупные по размерам клубни. Вместо диска с пазами можно применять систему шестерней, цепь с установленными на ней лотками для подачи клубней.
- В конструкцию входит еще один важнейший элемент – бункер, который должен находиться над колесами. Для его изготовления потребуется 3-миллиметровый лист стали. На днище и в узкую горловину бункера следует установить резину, чтобы клубни не повреждались о металл.
- Диск с пазами должен быть прикрыт защитным щитком, который не даст картофелю самовольно выпадать из бункера. Чтобы рама была прочнее, ее можно укрепить стальными полосами – они устанавливаются от средней поперечины по направлению к арке. Потребуется также приварить несколько дополнительных уголков и стальные накладки, толщиной не более 3 мм.
Придерживаясь этих особенностей, вы сможете без труда изготовить картофелесажалку для мотоблока своими руками.
Чтобы не допустить ошибок, необходимо работать по заранее подготовленным чертежам.
Их соблюдение позволит сориентироваться в расположении элементов и принципе навеса конструкции на мотоблок.
Оснащение конструкции сиденьем
Перед изготовлением и монтажом сиденья к лонжеронам нужно прикрепить стальную подножку, толщиной 5 мм. Высота подножки должна быть такой, чтобы эксплуатация картофелесажалки не вызывала дискомфорта. Сама подножка должна быть установлена на стальную опору. Сиденье своими руками для мотоблока делается по такому алгоритму:
- Сварите вместе куски металлического уголка, размерами 45x45x4 мм;
- На полученном каркасе закрепите доски;
- Поверх досок постелите поролон;
- Обшейте сиденье крепкой тканью.
При желании в качестве кресла можно использовать старое автомобильное сиденье. Для изготовления оси возьмите толстую металлическую трубу и выточите по ее краям шипы. После этого закрепите трубу под рамой при помощи стальных штифтов.
Монтаж колес на картофелесажалку
Колеса для изготовленного инвентаря должны снабжаться граунтозацепами. Перед тем, как сажать картошку, можно взять любые колеса от автомобиля и приварить к их дискам металлические пластины с зубцами. Это позволит не только высаживать клубни, но и выполнять окучивание картофеля.
Чтобы сосредоточиться на технологии посадки картофеля, а не отвлекаться на мелкий ремонт, необходимо оборудовать колесные ступицы подшипниками – они сделают ход агрегата мягче, и продлят жизнь самодельной подвеске.
pro-motobloky.ru
Картофелесажалка для мотоблока: описание видов
0
390
Рейтинг статьи
Кира Столетова
Сегодня существует много видов сельскохозяйственной техники, которая способна упростить выращивание овощных культур. Мы поговорим про технику, используемую во время выращивания картофеля, а именно, картофелесажалку. Рассмотрим, как выглядит картофелесажалка для мотоблока и как работает. Еще поговорим о том, какие виды картофелесажалок существуют и чем они отличаются.
Выбор картофелесажалки для мотоблока
Принцип работы
Перед тем, как поговорить о принципе работы картофелесажалки, расскажем о ее преимуществах. Эта техника помогает оперативно засадить большую площадь. Весь посадочный материал закладывается на одинаковой глубине. Ряды получаются ровными, а ширина между кустами одинакова. Это облегчает уход за всходами, и делает возможным использование специализированной техники при сборе урожая.
В целом, все картофелесажалки для мотоблока схожи между собой. Они оснащены бункером, в котором находится посадочный материал. Он может быть прямоугольной или конусообразной формы. К каркасу прикреплены колеса, помогающие агрегату передвигаться по грунту. Они являются миниатюрным аналогом тракторных колес. К конструкции прикреплен плуг и дисковый окучиватель. Некоторые модели оснащены дополнительным бункером для подачи удобрения.
Что касается принципа действия, то картофелесажалка для мотоблока выполняет поочередно несколько задач. Устройство любой картофелесажалки одинаково. Отличаются размеры агрегатов и функциональные возможности. При помощи плуга (сошника), создается в грунте борозда определенной глубины. Затем, размещается в сделанную борозду посадочный материал с определенным интервалом. После этого при помощи окучника борозда закрывается землей. Иными словами, картофелесажалка совмещает в себе 3 типа навесного оборудования. Некоторые модели перед заделкой грунта помимо посадочного материала укладывают в борозду удобрение.
Разновидности картофелесажалок
Существует классификация картофелесажалок
В зависимости от его производительности
- легкая
- средняя
- тяжелые
- сверхтяжелая
К легким относятся небольшие устройства, которые за один подход высаживают 1 ряд картофеля.
Средние устройства использовать можно с мотоблоком или мини-трактором. Многие из них одновременно высаживают 2 ряда картошки.
Тяжелые и сверхтяжелые конструкции рассчитаны на посадку порядка 4 и 6 рядов картофеля одновременно.
В зависимости от типа сцепки
- навесная
- прицепная
- полунавесная
В зависимости от типа колес
- конная
- тракторная
Выбор картофелесажалки
Выберите подходящее вам оборудование
Чтобы посадка картофеля с картофелесажалкой превратилась в приятную процедуру нужно правильно выбрать оборудование. На какие же моменты стоит обратить внимание, а какие не имеют особого значения?
- Механизм подхвата клубней из бункера. Клубни из бункера транспортируются на цепи или ленте. Отдайте предпочтение моделям, ленточного типа. Во время работы агрегата присутствуют вибрации. Цепь при сильных вибрациях начинает болтаться. В результате, клубни, расположившиеся в специальных отверстиях – тарелочках, выпадают, и при посадке образуется много пустот. До всходов определить, где есть пустоты, не получится, а после всходов подсаживать картошку не целесообразно. Ухаживать за участком овощной культуры, посаженной в разное время, сложно. При использовании грядоленточной сажалки таких проблем нет.
- Транспортные колеса. На эту деталь мало кто обращает внимание, а зря. Они нужны для того, чтобы агрегат легко разворачивался. К тому же наличие транспортных колес позволяет во время поворота не выключать двигатель.
- Наличие нескольких скоростей. Это функция нужна для того, чтобы регулировать расстояние между кустами. Чем выше скорость движения агрегата, тем большая будет ширина между кустами.
- Регулируемый бороздонарезатель. Еще одна функция, на которую многие не обращают внимания. Не стоит забывать, что картофелесажалку, неважно малогабаритную или промышленную, можно использовать для работы с другими культурами. Главное, чтобы посадочный материал помещался в тарелочки (заглотыши). Это может быть чеснок, лук севок. А глубина посадки различных культур отличается.
- Объем чаши (ковша). Здесь выбор делаем исходя из того, какое количество картофеля планируется выращивать. Для малого хозяйства оптимальный вариант – 20 л, для среднего – 40 л. Есть средние размеры (25,3,35 л). Если нужно обеспечить картофелем семью из 3-4 человек, то больше 25 л технику приобретать не целесообразно.
- Принимаем во внимание при выборе техники тип грунта, с которым придется работать. При обработке рыхлых грунтов целесообразно использовать технику, у которой достаточно большой зазор между землей и днищем. Работать на твердых грунтах нужно тяжелой техникой. Если обрабатывается целина, выбираем массивную картофелесажалку с узкими колесами. Есть смысл установить на мотокультиватор понижающий редуктор. Это позволит увеличить тяговое усилие.
- Стоит обращать внимание на стоимость оборудования. Дешевые модели не могут быть выполнены из качественных запчастей. Еще ценовая политика зависит от возможностей техники. Четырехрядная картофелесажалка в разы дороже двухрядной. Но, для подсобного хозяйства сойдет и 2х-раядная. Тяжелые и сверхтяжелые конструкции целесообразно приобретать, если речь идет о промышленном выращивании картофеля.
- Последний момент, на который стоит обратить внимание – дисковый окучиватель. Он должен быть регулируемым. Важно чтобы регулировалась как глубина погружения дисков, так и ширина между дисками. Лучше, чтобы было не 2 возможных варианта, а 3-4. Регулируемая ширина между дисками позволит использовать оборудование для посадки нескольких культур.
Найти качественную картофелесажалку на мотоблок по приемлемой цене можно в Ижевске, Орле, Киеве, Виннице, Хмельницкой и Полтавской области.
Можно дополнительно приобрести туковысевающий аппарат, предназначенный для внесения удобрений при посадке. Универсальной модели сегодня не существует. Поэтому выбирать дополнительное оборудование нужно к конкретной модели картофелесажалки.
Самодельные агрегаты подходят исключительно для обработки небольших участков. Они, как правило, быстро изнашиваются и по функциональности уступают заводским моделям. Поэтому специалисты рекомендуют приобретать заводские модели.
Популярные модели картофелесажалок
Рассмотрим, какая техника пользуется популярностью на рынке. Поговорим про лучшие модели крупногабаритной, средней и мелкогабаритной техники по отдельности, основываясь на заводских характеристиках моделей и отзывах людей, испытавших большое количество подобной техники (Юрий Сербин, к примеру). Сразу же оговоримся, что если рассматривать советские и современные модели, то последние многофункциональны и регулируемы.
Крупногабаритная техника
Современная техника поможет в посадке картофеля
Если говорить о том, какие модели зарекомендовали себя на рынке, то стоит отметить четырехрядные картофелесажалки HASSIA. Обратите внимание и на модели SL 4 BZS, которые приглянулись многим фермерам. Производят данную технику в Германии. Практически ко всем мотоблокам подходит агрегат КСП-02.
Неплохую технику изготавливает украинская компания ГРИММЕ (GRIMME). Среди сверхтяжелых конструкций следует отметить восьмирядную GRIMME VL 20 KLZ. Отличные характеристики у четырехрядных моделей Grimme GL 34T, ЛИДСЕЛЬМАШ Л-202, Л-202-01 и Л-207, которые производятся белорусской компанией, российские модели СКН 4А и СН 4Б. Последняя оснащена бункером для удобрений.
Вся сельхозтехника, которую производит Беларусь, в целом отличается неплохим качеством. Также популярна техника компании КРАМЕР. Еще одна неплохая крупногабаритная модель, изготовленная белоруской компанией – СПК-4.
Имеет хорошую репутацию сельскохозяйственная техника польской компании БОМЕТ (BOMET). Популярной является модель s239. Многофункциональностью отличается АПК-3, которую изготавливают в Полтаве.
Неплохие отзывы о чешской фирме AGROZET, а вот китайская и японская техника не прижилась на отечественном рынке.
Средняя и малогабаритная техника
Для небольшого хозяйства подойдет картофелесажалка КСМ-1. Пользуется спросом усовершенствованная модель КСМ-3. Изготавливают эту технику в Запорожье. Еще из малогабаритных моделей обратите внимание на картофелесажалку Томаровка КСТ-1А, которая производится в России. Ее можно использовать со многими моделями мотоблоков, в частности популярными Нева, Ока, Кадви. Неплохой вариант для частного пользования – однорядная Л-201, изготовленная компанией ЛИДСЕЛЬМАШ, и 2СМ-1. Это простая модель, выполненная из качественных деталей. Популярностью пользуется мотоблочная картофелесажалка КСМ-1Л.
Еще одна популярная двухрядная картофелесажалка – КС-2МТ. Она работает в сцепке с мини-трактором, поскольку ее вес превышает 100 кг. Можно соорудить минитрактор самостоятельно, поставив на него двигатель от мотоблока Ока. Работа с таким оборудованием возможна даже на тяжелых грунтах.
Совместимость с мотоблоками
Малогабаритная техника, согласно своим техническим характеристикам, совместима с мотоблоками: Ока, Нева, NAC TIP38-140-M, Салют, Каменская, Протон МБ-80, Урал, Husqvarna TR 430, Крот МК-1А-02 и МК-1А-01-Ц, Forte HSD1G-25. Двухрядные модели можно использовать с мотоблоками Зубр, цена на которые достаточно привлекательна, Беларус 09н, ОКА МБ-1Д1М11, Форза 6.5. Неплох и фрезерный культиватор Мотор Сич КФ-1С.
К минитрактору с двигателем Ока подойдет модель СКС-4,СКМ-2, Miedema CP-22 фирмы Колнаг. А вот для крупногабаритной навесной или полунавесной техники подойдет трактор МТЗ-82.
Усовершенствование техники происходит каждый день. Помимо описанных моделей обращайте внимание на новинки.
Важные моменты
Картофелесажалку можно приобрести в специализированном магазине. Если вы присматриваете by технику, цена на которую значительно ниже, чем на новую, то ее продают на различных сайтах (ОЛХ или ВИМ, к примеру). При покупке возврат техники сделать зачастую нельзя. К тому же вы не сможете определить, какое время данную картофелесажалку к мотоблоку использовали. А любая техника имеет определенный эксплуатационный период.
Обзор заводской картофелесажалки для мотоблока
Картофелесажалка для мотоблока Купить Киев КСМ-1 Нева, Кентавр, Zirka,
Обзор картофелесажалки "Томаровка КСТ-1А" для мотоблока.
Как прикрепить картофелесажалку "Каменка" к мотоблоку
Помимо конструкции, которая используется с культиваторами, есть ручная картофелесажалка. Для ее управления понадобится 2 человека. Одному человеку с подобной техникой, вес которой превышает 20 кг, работать сложно. Цена ее не бюджетная, но получиться сэкономить на приобретении культиватора.
Несложное устройство сажалки позволяет все неисправности устранять самостоятельно. Стоит понимать, что у тех моделей, у которых функций больше, механизм боле сложный. Соответственно, чинить их сложнее.
К любому агрегату прилагается инструкция. Перед использованием сажалки обязательно изучаем ее. В инструкции описывается, как производится регулировка аппарата, с какими культиваторами он совместим, и для каких типов грунтов предназначен.
Ввиду простоты конструкции многие пытаются сконструировать картофелесажалку на мотоблок самостоятельно. На том, как самостоятельно сделать картофелесажалку, мы останавливаться не будем. Оговоримся лишь о том, что перед тем, как приступить к сборке сажалки для картофеля, следует сделать чертеж конструкции. А чтобы сделать чертеж картофелесажалки, нужно разобраться до мельчайших подробностей в механизме работы устройства. На этапе составления чертежа продумываем размеры оборудования. Здесь же просчитайте, сколько кг будет весить оборудование, и есть ли у вас мотоблок соответствующей мощности. На схеме размеры будут уменьшены, но нужно соблюдать соотношение между ними. В противном случае на этапе сборки появятся проблемы.
fermoved.ru
Как сделать картофелесажалку для мотоблока своими руками
Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.
Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.
Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.
Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.
Картофелесажалка автоматическая
Вначале для автоматической картофелесажалки собирается рама из швеллеров 8-ого размера. На нее крепится специальный фанерный бункер на 15-20 кг картофеля, в котором вертикально укрепляется лифт, имеющий специальные чаши размером 5-8 см.
Чтобы эта конструкция работала, ее подсоединяют к ведущему колесу при помощи цепной передачи.
Под лифтом укрепляется трубка-севник, которую прижимает загребатель.
А вы знаете, что можно сделать бетононасос своими руками, который пригодится в строительстве дома? Вы можете прочесть здесь все о выборе универсального мини-трактора для дачи.
Звездочка, закрепленная на этой конструкции, имеет в диаметре 8 см, а звездочка на мотоблоке имеет диаметр 16 см.
За счет них работает цепная передача, которая может быть сделана на основе велосипедной цепи. При этом расстояние между картофелинами при посадке составляет 35 см.
Картофелесажалка под мотоблок и мини-трактор
Другая картофелесажалка немного сложнее по своим параметрам, но достаточно интересна в плане технической конструкции. Основная задача этого оборудования – посадить клубни через одинаковое расстояние на определенную глубину и ровно закрыть их землей.
Это дополнительное навесное оборудование незаменимо при посадке клубней картофеля при помощи мотоблока.
Оно может быть однорядным, двухрядным или многорядным, в зависимости от конструкции, применяемой при сборке каркаса картофелесажалки.
При помощи разработанных конструкций возможно регулирование посадки клубней. Часто такое навесное оборудование усиливается дополнительными креплениями.
Лучше всего картофелесажалки, сделанные своими руками, использовать на предварительно обработанной почве.
Такие усовершенствованные конструкции позволяют быстро и качественно посадить картофель различного размера, при этом расстояние между клубнями будет одинаковым.
Глубина посадки также регулируется автоматически.
Это оборудование может использоваться как на небольших приусадебных участках, так и на фермерских полях. Его работа очень эффективна и способна помочь при высадке не только картофеля, но и, при некотором переоборудовании, других овощей.
Как сконструировать картофелесажалку для мотоблока
Перед тем, как изготовить картофелесажалку для мотоблока своими руками, необходимо рассчитать все размеры, составив чертеж.
Основой любого агрегата является рама, на которой закрепляются все узлы. Сваривают ее из кусков швеллера в виде двух продольных лонжеронов и трех поперечных полос из стали.
Впереди лонжеронов приваривается арка, имеющая вилку крепления с центральной тягой, так же привариваются два крепежных пальца нижней тяги.
После этого по бокам рамы укрепляются пластинчатые опоры семяпроводов и стойки заделывающих дисков.
Далее рама усиливается двумя полосами стали, установленными наклонно враскос, которые располагаются от средней поперечной полосы к арке.
Последняя укрепляется двумя накладками в виде трапеции и косынками 4-х миллиметрового листа из стали, имеющими вид прямоугольного треугольника.
К кронштейну в виде пластины прикреплен бункер для картофеля, который завинчивается при помощи двух болтов. Сам он закреплен на двух установленных враскос стальных полосах.
Как собрать бункер
Чтобы сделать бункер для картофеля, нужно взять фанеру толщиной 1,2 см, вырезать по размеру детали, проолифить, затем скрепить при помощи стальных уголков.
После этого нужно покрыть уже готовый бункер водостойкой краской и установить внутрь резиновую прокладку, чтобы картофель для посадки не был поврежден.
Далее на раму будущей конструкции при помощи болтов крепится держатель рыхлителей и колесная ось, которая имеет определенную сборную конструкцию.
За основу оси берется стальная или чугунная труба, имеющая толстые стенки.
В концы трубы вставляются шипы или цапфы, которые должны быть выточены на токарном станке.
Затем в трубе просверливаются специальные отверстия, через которые после сборки вставляются штифты, удерживающие шипы.
Когда проведена полная сборка, штифты обязательно должны быть заварены. Колесная ось крепится двумя стальными прижимами при помощи четырех М 16 болтов.
Колеса, держатели рыхлителей и сеятели
Для того чтобы изготовить колеса картофелесажалки, понадобится несколько стальных листов. С ними придется немного повозиться, но это оправдает себя при посадке, так как они изготавливаются в виде широких цилиндров, не способных сильно уплотнять почву.
На колеса привариваются ступицы, на которые насаживаются по два подшипника. Затем подшипники насаживаются на шипы, а чтобы они не подвергались загрязнению, используются войлочные прокладки и специальные крышки.
При желании можно не возиться с самодельным изготовлением колес для картофелесажалки, а использовать резину от сельскохозяйственных агрегатов и машин.
Чтобы сделать держатель рыхлителей, сваривают штангу в виде квадрата из 2-х уголков размером 500х500х50 мм.
Можно сделать и обычный сварной квадрат, но он будет подвержен скручиванию во время работы.
На концы штанги привариваются обоймы из кусков листа стали 0,6 см, внутри которых установлены стойки культиваторных лап. Причем размер обойм, при их изготовлении, должен быть подобран так, чтобы зазор между обоймой и вставленной стойкой культиваторной лапы не превышал 1 миллиметра.
Для того чтобы собрать сеятели для картофелесажалки, потребуется стальная или чугунная труба диаметром 10 см, с толщиной стенки не менее 0,3 см. Такая толщина стенки берется потому, что она не должна сгибаться под напором земли.
К трубе снизу приваривается бороздорез, который изготавливается из листа стали с толщиной 0,6 см.
Чтобы регулировать, на какую глубину должен бороздорез входить в землю, достаточно ослабить стремянки и при помощи вертикальных перемещений семяпровода вдоль рамных опор отрегулировать его положение.
После того, как глубина бороздорезов отрегулирована, крепление стремянок обязательно должно быть накрепко затянуто, так как в противном случае семяпроводы, из-за значительных нагрузок почвы на бороздорезы, могут при работе развернуться.
Небольшая переделка потребуется для заделывающих дисков, которые сняты с сеялки СО-4,2, потому что на них присутствует всего один 203 подшипник. На каждом диске необходимо проточить ступицу до определенного размера.
После этого она запрессовывается в корпус, который после расточки уже имеет размер двух 160503 подшипников.
У новых подшипников одна сторона закрыта, а с другой стороны тот же посадочный размер, что и у снятых подшипников. В результате получается соединение, в которое не могут попасть ни пыль, ни грязь.
Некоторые особенности картофелесажалки
Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.
На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.
Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.
Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.
Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.
Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.
Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.
Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.
Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.
Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:
- Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
- Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
- Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.
При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.
После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.
На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.
Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.
Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
spez-tech.com
- Чем ноль отличается от заземления
- Сделать дверь
- Опалубка монолитная
- Краска для откосов окон моющаяся
- Как избавиться в огороде от камыша
- Инструменты для резьбы по дереву для начинающих
- Котел или печь что лучше
- Профиль грюндер отзывы профессионалов
- Подоконники и откосы для пластиковых окон
- Несущая способность грунтов
- Клавка групп
