Леерное ограждение из нержавеющей стали. Леерное ограждение


Леерное ограждение: что это такое?

Основная цель леерного ограждения – это защита человека от падения или попадания в зону, представляющую для него опасность.

Прилагательное «леерный» пришло в наш лексикон из морского судостроения, однако сейчас используется не только на кораблях и катерах.

В этой статье мы разберем разновидности и особенности данного класса ограждений.



Определение

Изначально слово «Леер» (leier) в переводе с голландского языка – натянутый трос, по концам закреплённый на элементах судовых конструкций (стойках, фальшбортах, комингсах и т. д.), употреблялось у иностранных моряков достаточно давно. Первое упоминание в русском языке относится к 1720 году и было вписано в «Устав Морской» в значении — канатный поручень. Отсюда и закрепилось первое определение леера — конструкция палубного ограждения.

В настоящее время в судостроении определение звучит так: съёмное или стационарное ограждение открытой палубы, переходных мостиков, различных проёмов и ходовых люков, состоящее из металлических стоек, расположенных на равном удалении друг от друга и натянутых между ними лееров.

Существует и единственный текст, регламентирующий данное понятие в судостроении — это нормативный документ ГОСТ 5.2124-81. «Изделия леерного ограждения. Технические условия».

Такая конструкция бортового ограждения судов оказалось достаточно удачной, к тому же ассоциировалась для одних с надежностью, для других с блеском или некоторым шиком лучших морских лайнеров и яхт. И вот сегодня данное определение прочно закрепляется на сухопутной территории в строительстве.

С привкусом земли определение уже звучит так: леерное ограждение – это вертикальные ограждающие конструкции, состоящие из стоек (балясин), расположенных на равном расстоянии, соединенных между собой по горизонтали несколькими гибкими или жесткими сборными конструкциями или различного рода заполнителями. Отсюда и основное назначение леерного ограждения — это перегораживать проход и проезд поперёк конструкции для людей и механизмов.

Какие бывают и для чего используются дорожные пластиковые ограждения — читайте в этом материале.

Вся подробная информация о технологии шпунтового ограждения котлована приведена здесь.

Просмотреть фото различных заборов из плоского шифера можно в этой статье.

Разновидности

Государственным документом, который сегодня определяет и регламентирует изготовление и применение леерного ограждения, является ГОСТ 12.4.059-89 «Строительство. Ограждения предохранительные инвентарные. Общие технические условия».

Леерные ограждения различают:

  • по типу установки:
    • стационарные;
    • разборные;
    • временные.
  • по месту установки относительно границы зоны опасности:
    • внешние;
    • внутренние.
  • по сфере применения:
    • судовые;
    • дорожные;
    • декоративно-оградительные;
    • балконные;
    • кровельные;
    • лестничные.
  • по функциональному назначению:
    • защитные;
    • страховочные;
    • сигнальные;
    • направляющие.
  • по способу монтажа:
    • сборные;
    • сварные;
    • опорные;
    • навесные.

Исходным продуктом для изготовления вертикальных элементов леерных ограждений служат наиболее прочные конструкции: железобетонные столбы, трубы, различные профили, уголки и швеллеры. Основными материалами, из которых изготавливают стойки, являются: черный или нержавеющий металл, чугун, сплавы алюминия.

Для монтажа горизонтальных ограждающих элементов используют стальные профили разнообразного сечения, стальные или полимерные тросы, металлические и пластиковые сетки, различные формы чугунного литья и ковки, стеклянные или пластмассовые листы и панели, а также комбинированное заполнение, использующее разнородные материалы.

Особенности использования

Большое количество сфер, в которых применяется ограждение, накладывает на конструкцию и внутренние характеристики определенные особенности и требования.

Судостроение

На всех типах судов без исключения для предотвращения попадания человека в воду применяется ограждение данного типа. Основной спецификой здесь является защита основы конструкции от воздействия агрессивных сред. Материал является либо изначально коррозионно-стойким, либо его покрывают специальными атмосферостойкими красками, а в последнее время все чаще применяют полимерные покрытия.

Согласно нормативным документам, при проектировании плавсредств различных классов конструкторами должно быть заложено ограждение всех открытых палуб, переборок люков, проемов, а также всех элементов оборудования, способных двигаться и вращаться.

Лееры должны быть прочными и выдерживать усилия, которые возникнут в ходе эксплуатации. Крепеж и соединительные детали ограждений должны изготавливаться так, чтобы они не были ослаблены от любой вибрации.

Высота ограждения открытой палубы предусматривается не менее 110 см и должна иметь четырехрядную конструкцию или быть заполнена специальной сетью с ячейками размером не более 80х80 мм. Защитное ограждение не должно устанавливаться дальше чем на 45 см от борта судна или края настила палубы. Разрыв в линии леерного ограждения допускается только для закрываемых проходов и при необходимости установки оборудования. Цепные лееры разрешается применять только для прохода людей.

Дорожное строительство

Пришедшие в нашу жизнь Евростандарты отразились и на безопасности дорог. На трассах с интенсивным потоком автотранспорта стали устанавливать леерные ограждения.

Изначально конструкция дорожных отбойников представляла из себя железобетонные столбы до метра высотой с круглыми проушинами по бокам для крепления 2 или 4 стальных тросов диаметром 25 мм.

Если металлический канат являлся великолепным амортизатором и спас не одну жизнь, то бетонные столбики для легковых машин представляются значительным препятствием.

Сегодня дорожные леерные ограждения барьерного типа представляют собой конструкцию, состоящую из равномерно вбитых в землю стальных столбов (изготовленных из швеллеров и двутавров), закрепленных на них горизонтальных балок длиной в 3 метра и сделанных из гофрированных стальных полос толщиной 4-5 мм. Крепятся балки к стойкам через кронштейны-амортизаторы с помощью болтовых соединений. Монтируются балки в целях безопасности внахлест строго по направлению движения транспорта.

Достоинством такой конструкции является небольшое время восстановления поврежденного участка.

Кровельные ограждения

Кровли с высотой более 10 метров над уровнем земли должны быть оснащены защитой. Для эксплуатируемых крыш по высоте защитные ограждения должны быть не менее 110 см, сигнальные — от 80 до 110 см, а для неэксплуатируемых крыш допускаются страховочные ограждения высотой от 30 до 60 см.

На эксплуатируемых крышах устанавливают леерное ограждение из сварных конструкций. На скатных крышах в конструкцию добавляются элементы угловых растяжек, которые придают вертикальную устойчивость.

Безопасность

Все типы леерных ограждений после монтажа проходят испытания на нормативную нагрузку. Защитные ограждения проверяют на нагрузку в 400 Н/м, точечно приложенных к поручню, страховочное ограждение должно сохранять целостность при сосредоточенной нагрузке не менее 700 Н/м и выдерживать груз массой 100 кг, падающий с высоты 1 метр.

Фотогалерея защитных конструкций

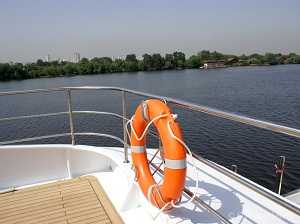

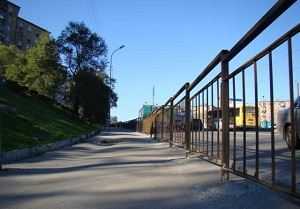

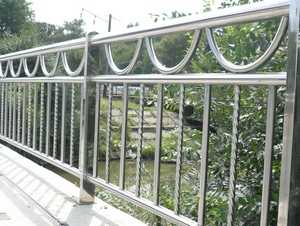

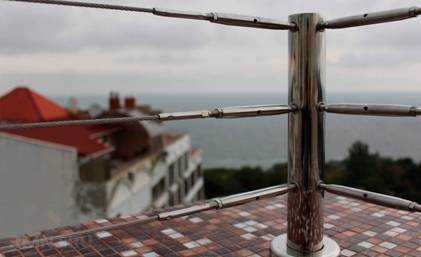

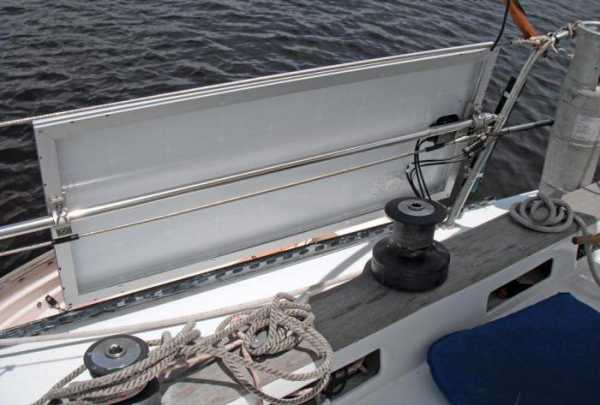

На фото — различные сферы применения леерных ограждений:

vamzabor.net

Леерное ограждение: виды, конструкция и применение

Понятие леерное ограждение объединяет несколько видов защитных ограждений. Общей характеристикой является защита человека от падения.

Впервые этот термин начал применятся на судах. По краях палубы там устанавливались специальные леера для защиты от падения человека за борт корабля.Сейчас этим термином также называют защитные ограждения на крыше, вдоль балконов, лестниц и тротуаров.

Определение и разновидности

Термин «Леер»(leier от leiden — вести) — пошел от голландских мореплавателей, он означает хорошо натянутый трос. Оба края троса закреплялись на крайних конструкциях судна: мачтах и стойках. Посередине трос крепится к специальным стойкам, которые равноудалены друг от друга.

Наземные конструкции делают по тому же принципу что и корабельные. Применяют их для того чтоб преградить проход людей или проезд техники.

По сфере применения леера разделяют:

  • Судовые;
  • Кровельные;
  • Дорожные;
  • Балконные;
  • Декоративные;
  • Лестничные.

Они могут устанавливаться как снаружи, так и внутри помещений. Кроме стационарных, иногда устанавливают разборные временные конструкции. Например, при проведении строительных и ремонтных работ.

Вам нравятся изделия сделанные методом холодной ковки? Узнайте как заняться холодной ковкой своими руками, без использования сложного оборудования.

Хотите качественный надежный забор? Читайте тут все про изготовление заборов из профнастила, быстро и просто.

Также важно подобрать качественные столбы для забора, по этой ссылке: http://chastokol.com/zabory/ogradki/bloki-dlya-zaborov-vozvedenie-betonnyh-ograzhdenij.html можно узнать все про столбовые блоки для забора.

Такие ограждения начали применять для защитных целей, сегодня же предназначение может быть различным. По функциональности их разделяют:

  • Страховочные;
  • Защитные;
  • Направляющие;
  • Сигнальные.

Вертикальные стойки таких заграждений делают из крепких прочных материалов. Наиболее часто используют:

При внешней установке рекомендуется использовать стойкий к коррозии металл: нержавеющую сталь или алюминий. При использовании черных металов, обязательно следует проводить антикоррозийную защиту.

Горизонтальные перемычки могут быть сделаны как из гибких тросов, так и из жестких конструкций. Наиболее часто используются:

  • Стальные профили разного сечения;
  • Полимерные и металлические тросы;
  • Пластиковые и стальные сетки;
  • Чугунное литье;
  • Кованые изделия;
  • Пластмассовые панели;
  • Стеклянные листы;
  • Комбинированные решения.

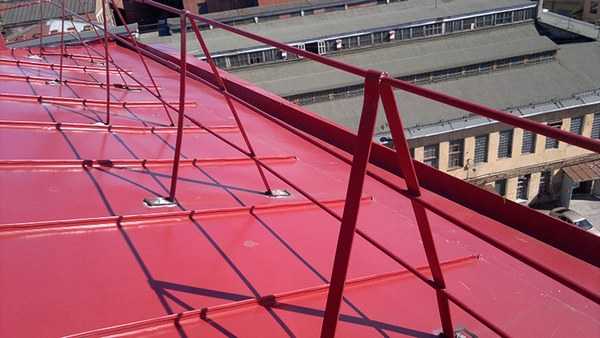

Леерное ограждение кровли

Защитное леерное ограждение кровли

Леерный тип ограждения обязательно должен быть установлен на крышах, высота которых больше 10 метров. Установка обязательна даже на неэксплуатируемых крышах.

Зависимо от типа крыши устанавливается леерное ограждение различной высоты. На эксплуатируемой кровле высота защитного заграждения должны составлять не меньше 110см. Высота сигнального варианта должна быть не меньше 80 см.

Для неэксплуатируемой кровли страховочные ограждения устанавливают высотой не меньше 30 см.Установка такого типа ограждения обеспечивает безопасность работников на крыше. Также она может стать защитой от несанкционированного проникновения и носить противопожарные функции.При таком расположении конструкции нужно использовать стойкие к атмосферным осадкам материалы. Наиболее часто используют жесткие сварные конструкции из нержавеющей стали.

При наклонном типе кровли леер хорошо удерживает снег от скатывания. Это особенно важно, если непосредственно около дома проходит тротуар.

Как правило, это ограждение покрывается той же краской что и кровля.

Детально все нормы установки и эксплуатации описаны в ГОСТ 12.4.059-89 (Ограждения предохранительные инвентарные. Общие технические условия).

Балконные разновидности

Балконное леерное ограждение

Леерные ограждение часто устанавливают в качестве защиты в современных балконах. Для этого применяют металлические конструкции сварного и сборного типа.

Наиболее надежным и долговечным материалом, в данном случае будет нержавеющая сталь. Но такой вариант достаточно дорогой.

Более экономичным вариантом будет конструкция из черного металла с последующей покраской. Зависимо от качества краски покрытие прослужит 5-10 лет. После появления трещин и коррозии покрытие нужно будет обновить.

Для последующей покраски и чистки заграждения важно чтоб сохранялся доступ во всей поверхности конструкции.

Совет: для покраски используйте эмаль темных тонов, трещины и коррозия на ней мене заметны.

Важным преимуществом такого вида балконного заграждения будет его полная прозрачность, что выгодно отличает леер от лоджии.

Лестничные леера

Лестничное леерное ограждение

Леера устанавливаются не только снаружи, но и внутри помещений. Так они часто используются на лестничных площадках.

Они могут иметь как защитную, так и декоративную функцию.

В защитных конструкциях применяют надежные материалы. Как правило, это нержавеющая сталь и кованые элементы.

Конструкции из нержавеющей стали не поддаются коррозии и не снашиваются от механического воздействия. Поэтому их чаще всего устанавливают как верхнюю планку, там, где люди держатся за перила.

Декоративные лестничные леера могут устанавливаться вдоль стены для защиты стены или в декоративных целях. В боковые стенки таких модульных ограждений часто устанавливают декоративные панели из дерева или стекла.

Важно чтоб конструкция полностью вписывалась в дизайн помещения. Большинство разновидностей устанавливаются во время чистовой отделки.

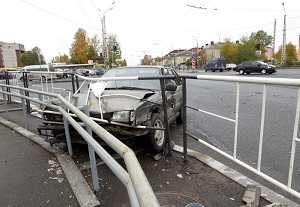

Защитные дорожные ограждения

Защитное дорожное леерное ограждение

Этот вид ограждений также используется в защитных целях на трассах с быстрым движением и вдоль опасных участков обычных дорог.

Сохранилось два типа таких конструкций: бетонные столбы с металлическим тросом и сплошные металлические полосы.

Старая конструкция в виде железобетонных столбов высотой меньше метра. На них крепится металлический трос в два или четыре ряда.

При попадании автомобиля в область троса он отлично амортизирует и максимально защищает пассажира. Но при наезде на бетонный столб автомобиль получает максимальные повреждения. Из-за этого от таких конструкций постепенно отказываются.

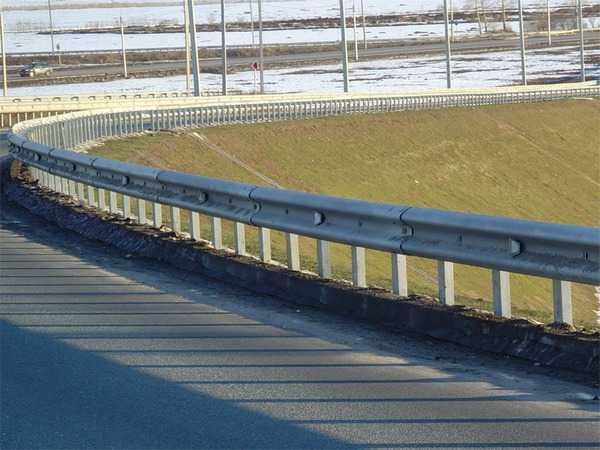

Сейчас принято устанавливать европейский вариант защитного дорожного леера. Такое барьерное ограждение устанавливается на металлические балки высотой полметра над уровнем земли.Расстояние между балками 3 метра. Они соединяются гофрированными стальными полосами, толщиной 4-5мм.

Полосы устанавливаются внахлест, в сторону движения транспорта. Соединяют их вежду собой и крепят к столбам с помощью металлических болтов.

Такой тип конструкции намного лучше защищает автомобили от аварийного съезда с трассы.

Хотите сделать оригинальный забор? Красивый деревянный забор из горбыля очень просто сделать самостоятельно.

А по этому адресу: http://chastokol.com/zabory/derevyannye-zabory/kak-postroit-derevyannyj-zabor-svoimi-rukami.html можно прочитать про другие варианты деревянных заборов разнообразной конструкции.

Нет ничего красивее ухоженной живой изгороди. На этой странице можно прочитать как сделать декоративную живую изгородь вокруг своего дома.

Судоходные разновидности

Судоходное леерное ограждение

Этот тип ограждения обязательно устанавливается на всех типах судов. Конструкция и расположения леера на судне закладывается еще на этапе проектирования судна.

Характеристики и конструкция этого ограждения детально описывается в ГОСТ 5.2124-81 (Изделия леерного ограждения. Технические условия.)

Такое ограждение должно иметь высоту не менее 110см. Стойки соединяются четырьмя продольными перемычками или специальной сеткой.

Ограждение должно быть сплошным и опоясывать весь периметр палубы. Разрывы допускаются только в местах установки специального оборудования или для проходов пассажиров. В месте расхода пассажиров устанавливаются семные цепные ограждения.

Расстояние между краем борта и леером должно быть не более 45 см.

Высота и безопасность

Надежные леерные ограждения исполняют разнообразные функции, но все они должны выдерживать нормативную нагрузку для обеспечения защиты человека. Поручень защитного ограждения должен выдерживать нагрузку в 400н/м.

Страховочные модификации устанавливают с допустимой нормативной нагрузкой в 700 Н/м. Также они должны выдерживать груз массой в 100 кг, который падает с высоты 1 метр.

Высота леерного ограждения полностью зависит от сферы применения и используемых материалов.

Ритуальные оградки это достаточно простая конструкция. Узнайте как быстро сделать своими руками оградку на могилу без применения дополнительного сложного инструментария.

А вот забор для клумбы из пластика можно приобрести уже готовым, здесь можно прочитать про различные варианты такого ограждения.

Различные декоративные заборы для дачи украсят ваш дом и будут радовать хозяев долгие годы, детальнее по ссылке: http://chastokol.com/zabory/ogradki/zabor-na-dache-svoimi-rukami.html

Видео демонстрация защитных свойств дорожного ограждения

На видео можно увидит как леерное ограждение защищает машину от выезда на полосу встречного движения:

chastokol.com

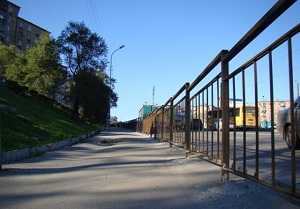

Леерные ограждения: виды и назначение



Поговорим о том, какие виды леерных ограждений существуют, ведь под этим термином подразумеваются многие защитные конструкции. Рассмотрим, какие именно леерные ограждения целесообразно установить у себя дома и на участке.





Название леер, леерное ограждение, пришло к нам из области судостроение, мореплавания. Изначально в голландском языке слово leier произошло от leiden, что означает «вести». Моряки применяли натянутые между мачтами и стойками тросы, чтобы держаться на судне во время качки. Термин «леер» прижился и теперь означает не только палубное ограждение в виде натянутых тросов, но и другие виды оград.





В дорожном строительстве леерные ограждения активно применяются, чтобы преградить дорогу нерадивым пешеходам, пытающимся перебежать магистраль в неположенном месте, а также защитить автомобили от аварийного съезда с трассы. Нас, конечно, больше интересуют не судовые и дорожные леерные ограждения, а те, которые понадобятся дома и на участке.

Важно! Вне зависимости от вида, назначение всех леерных ограждений — защита человека от падения или попадания на опасный участок.

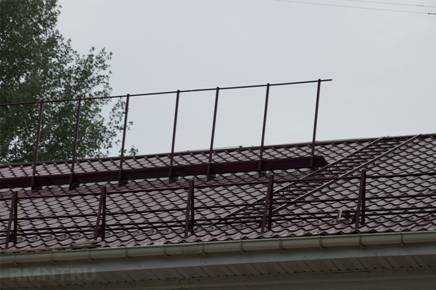

Помимо судовых и дорожных в особую категорию выделяются кровельные леерные ограждения. Согласно СНиП, такие защитные сооружения в обязательном порядке ставятся на все кровли, чья высота превышает 10 м. Однако многие домовладельцы ставят ограды и на крышах двух-трёхэтажных домов с целью обеспечения безопасности во время ремонтных работ на кровле или, например, очистке дымохода.

На эксплуатируемых кровлях леерные ограждения ставятся в обязательном порядке на любой высоте. При это высота самого ограждения должна быть не меньше 110 см. На неэксплуатируемой крыше достаточно ограждения высотой 30 см. В таком случае оно называется страховочным. Такие ограды, помимо защитной функции, могут служить также снегозадержателями.





Ещё одна категория леерных ограждений — лестничные. Леера, например, способны обеспечить безопасность ребёнка при передвижении по лестнице, они не позволяют ему выпасть через балясины.

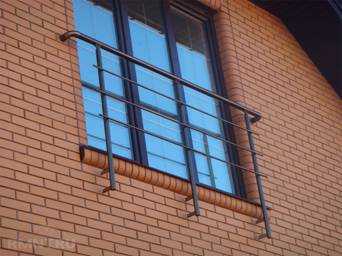

Леерные ограждения также применяются на балконах, как опасных для человека конструкциях, распложенных на высоте.

Для изготовления леерных оград используют чаще всего нержавеющую сталь, а также конструкции из чёрного металла, как более дешёвый вариант. Применяются различные тросы, металлический профиль, уголки, швеллеры. Неметаллические леера практически не используются.







Кроме того, по способу монтажа леерные ограждения принято делить на сварные, опорные, навесные и сборные. По типу установки они делятся на временные, разборные и стационарные.

Как видим, сфера использования леерных ограждений широка. В условиях частного дома их можно установить на лестнице, балконе, кровле, террасе, достаточно высоко поднятой над землёй, а также вокруг бассейна.



http://www.rmnt.ru/ - сайт RMNT.ru

digest.wizardsoft.ru

это... Леер на судне: назначение. Судовой такелаж

Леер – это ограждение, без которого не может обойтись ни один современный катер. Почему это так, а не иначе, какую функцию несет в себе данный атрибут и как сделать так, чтобы его установка не сильно ударила по карману? Обо всем этом - ниже.

Что такое леер?

Местом рождения слова является Голландия. Первоначально леером называли туго натянутый трос, вдоль которого можно двигаться во время плохих погодных условий. В настоящее время подобное ограждение не только обеспечивает безопасность, но и несет в себе еще несколько функций.

Первостепенная задача – это обеспечение безопасного спуска и подъема пассажиров на борт судна. Многих смущает небольшая высота ограждения, но если человек поскользнулся, то леер сможет предотвратить его падение.

Непогода или резкие движения зачастую приводят к увеличению риска того, что незакрепленная поклажа окажется за бортом. А наличие леерного ограждения не позволит этому случиться.

Леер – это еще и значительная экономия пространства, ведь крепления современных аксессуаров (спиннингодержатель, столик и т. д.) для лодок рассчитаны на наличие леерной трубы.

Виды

Существует огромное множество леерных ограждений, которые можно разделить в зависимости:

1. От типа установки:

  • стационарное;
  • разборное;
  • временное.

2. От места установки:

  • судовое;
  • дорожное;
  • декоративно-оградительное;
  • балконное;
  • кровельное;
  • лестничное.

3. От функционального назначения:

  • защитное;
  • страховочное;
  • сигнальное;
  • направляющее.

4. От способа монтажа:

  • сборное;
  • сварное;
  • опорное;
  • навесное.

Стандартный исходный продукт для изготовления вертикального элемента леерного ограждения – наиболее прочная конструкция: труба, профиль, швеллер и т. д.

Самый простой судовой леер – это обыкновенный трос, соединенный с лодкой посредством держателя. Применение данного вида считается наиболее подходящим для тех случаев, когда все зависит от массы, например, если речь идет о спортивной яхте.

А вот моторную лодку, катер или яхту лучше оснастить металлическим ограждением. Самым распространенным материалом является алюминий или нержавеющая сталь.

Самодельный леер

Если приобретение профессионального леера является очень неподходящим в данный момент, не нужно отчаиваться. Этот атрибут вполне можно изготовить самостоятельно. Все, что нужно, - это купить трубу, основания для стоек и несколько креплений. Необходимые инструменты – дрель (чтобы сверлить отверстия) и болгарка (чтобы резать трубы).

Леер – это очень важная деталь на судне, поэтому не стоит приступать к работе без наличия эскиза. Самый распространенный размер (если протяженность судна не превышает 7-8 метров) – труба, значение диаметра которой составляет 25,4 мм, реже 22 мм. Кроме того, необходимо приобрести 2 вида фурнитуры: одна необходима для соединения труб между собой, а вторая – для крепления труб к корпусу судна.

Виды такелажа

"Судовой такелаж" – словосочетание, которое может использоваться в отношении любой снасти или вооружения отдельной мачты, управления парусом или какой-либо грузоподъемной работы.

Неподвижный такелаж на большом судне обеспечивается стальным и железным тросом с длительным сроком службы, а на мелком – синтетическим или смоленным пеньковым. Судовой такелаж также предполагает применение цепи с короткими звеньями, так как она обеспечивает гораздо большую гибкость.

Для подвижного варианта подойдет пеньковый, гибкий стальной или синтетический трос. Стропа или цепь может использоваться вместе с грузоподъемным механизмом (лифт, кран, подъемник или транспортер), необходимым для поднятия большого груза.

Спасательные средства

При выходе в море следует придерживаться непреложного закона, что бы ни случилось, самое главное - спасти человеческую жизнь. Спасательное средство, применяемое на судне, может быть индивидуальным или групповым.

Индивидуальный спасательный нагрудник и жилет в соответствии с инструкцией должны быть рассчитаны на каждого члена команды и на каждого пассажира.

К групповому средству в первую очередь относится любая спасательная шлюпка. В течение весьма длительного периода она представляла собой открытую гребную лодку. В настоящее время для ее изготовления используют дерево, металл или пластмассу. Современная спасательная шлюпка имеет несколько герметичных воздушных оцинкованных ящиков, для изготовления которых необходима коррозионно-устойчивая листовая сталь.

На больших спасательных шлюпках обычно стоят двигатели, а последние модели даже оборудованы закрытыми помещениями для пострадавших.

Морской флот в последнее время все чаще пользуется пластмассовыми спасательными шлюпками вместимостью до 33 человек.

Закрытый тип данного устройства предполагается наличие люка с водонепроницаемой крышкой. В подобной шлюпке человеку не страшны ни огонь, ни дым, ни высокая температура, ни даже поверхность, покрытая горящим жидким топливом.

Спасательная шлюпка для танкера обязательно должна быть моторной, а значение ее скорости не может быть меньше 6 узлов. Подъем и спуск осуществляется посредством гравитационной шлюпбалки, оснащенной электролебедкой.

Конструкция леерного ограждения

Место, где будет располагаться леерный трос, следует определить еще во время проектирования судна. Характеристика и конструкция леерного ограждения подробно описаны в ГОСТ 5.2124-81.

Высота подобной конструкции должна составлять не менее 110 см. Для соединения стоек лучше всего применять продольные перемычки или специальную сетку.

Ограждение должно быть сплошным и опоясывающим всю палубу. Разрыв можно делать только в том случае, если необходимо установить специальное оборудование. Место выхода/входа пассажиров нужно оборудовать съемным цепным ограждением.

Крепление лееров следует осуществлять таким образом, чтобы между ними и краем борта было не более 45 см.

О высоте и безопасности

Надежное леерное ограждение должно выполнять множество функций, но самое главное, чтобы была соблюдена нормативная нагрузка и обеспечена безопасность человека. Так, поручень ограждения не должен бояться нагрузки в 400 Н/м.

Если речь идет о страховочной модификации, то значение допустимой нормативной нагрузки увеличивается до 700 Н/м.

Значение высоты защитного ограждения варьируется в зависимости от того, какова сфера применения и какие при этом были использованы материалы.

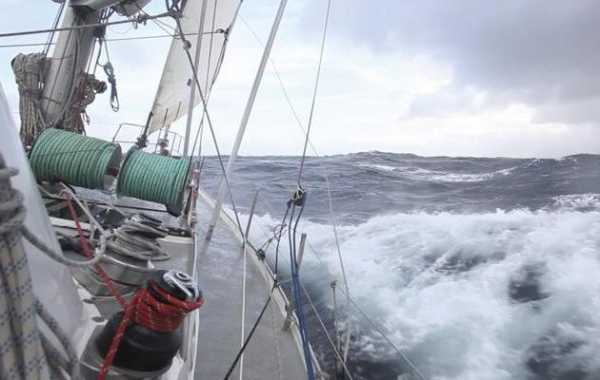

Штормовой леер

Без судового трапа невозможен удобный и безопасный вход людей на судно, и сход с него, а также доступ к помещению или рабочему месту, расположенному на какой-либо палубе.

Штормовые леера нужны для того, чтобы обеспечить безопасное передвижение личного состава во время шторма за бортом.

Если корабль может выбрать в качестве базы тропический район, то во время стоянки на нем устанавливают тентовое устройство. Натягивание брезентового тента производится поверх тентовых лееров.

fb.ru

Леерное ограждение: что это такое?

Леерное ограждение из нержавеющей стали

Основная цель леерного ограждения – это защита человека от падения или попадания в зону, представляющую для него опасность.

Прилагательное «леерный» пришло в наш лексикон из морского судостроения, однако сейчас используется не только на кораблях и катерах.

В этой статье мы разберем разновидности и особенности данного класса ограждений.

Определение

Изначально слово «Леер» (leier) в переводе с голландского языка – натянутый трос, по концам закреплённый на элементах судовых конструкций (стойках, фальшбортах, комингсах и т. д.), употреблялось у иностранных моряков достаточно давно. Первое упоминание в русском языке относится к 1720 году и было вписано в «Устав Морской» в значении — канатный поручень. Отсюда и закрепилось первое определение леера — конструкция палубного ограждения.

В настоящее время в судостроении определение звучит так: съёмное или стационарное ограждение открытой палубы, переходных мостиков, различных проёмов и ходовых люков, состоящее из металлических стоек, расположенных на равном удалении друг от друга и натянутых между ними лееров.

Существует и единственный текст, регламентирующий данное понятие в судостроении — это нормативный документ ГОСТ 5.2124-81. «Изделия леерного ограждения. Технические условия».

Такая конструкция бортового ограждения судов оказалось достаточно удачной, к тому же ассоциировалась для одних с надежностью, для других с блеском или некоторым шиком лучших морских лайнеров и яхт. И вот сегодня данное определение прочно закрепляется на сухопутной территории в строительстве.

С привкусом земли определение уже звучит так: леерное ограждение – это вертикальные ограждающие конструкции, состоящие из стоек (балясин), расположенных на равном расстоянии, соединенных между собой по горизонтали несколькими гибкими или жесткими сборными конструкциями или различного рода заполнителями. Отсюда и основное назначение леерного ограждения — это перегораживать проход и проезд поперёк конструкции для людей и механизмов.

Вся подробная информация о технологии шпунтового ограждения котлована приведена здесь .

Просмотреть фото различных заборов из плоского шифера можно в этой статье .

Разновидности

Государственным документом, который сегодня определяет и регламентирует изготовление и применение леерного ограждения, является ГОСТ 12.4.059-89 «Строительство. Ограждения предохранительные инвентарные. Общие технические условия».

Леерные ограждения различают:

  • по типу установки:
    • стационарные;
    • разборные;
    • временные.
  • по месту установки относительно границы зоны опасности:
    • внешние;
    • внутренние.
  • по сфере применения:
    • судовые;
    • дорожные;
    • декоративно-оградительные;
    • балконные;
    • кровельные;
    • лестничные.
  • по функциональному назначению:
    • защитные;
    • страховочные;
    • сигнальные;
    • направляющие.
  • по способу монтажа:
    • сборные;
    • сварные;
    • опорные;
    • навесные.

Исходным продуктом для изготовления вертикальных элементов леерных ограждений служат наиболее прочные конструкции: железобетонные столбы, трубы, различные профили, уголки и швеллеры. Основными материалами, из которых изготавливают стойки, являются: черный или нержавеющий металл, чугун, сплавы алюминия.

Для монтажа горизонтальных ограждающих элементов используют стальные профили разнообразного сечения, стальные или полимерные тросы, металлические и пластиковые сетки, различные формы чугунного литья и ковки, стеклянные или пластмассовые листы и панели, а также комбинированное заполнение, использующее разнородные материалы.

Особенности использования

Большое количество сфер, в которых применяется ограждение, накладывает на конструкцию и внутренние характеристики определенные особенности и требования.

Судостроение

На всех типах судов без исключения для предотвращения попадания человека в воду применяется ограждение данного типа. Основной спецификой здесь является защита основы конструкции от воздействия агрессивных сред. Материал является либо изначально коррозионно-стойким, либо его покрывают специальными атмосферостойкими красками, а в последнее время все чаще применяют полимерные покрытия.

Согласно нормативным документам, при проектировании плавсредств различных классов конструкторами должно быть заложено ограждение всех открытых палуб, переборок люков, проемов, а также всех элементов оборудования, способных двигаться и вращаться.

Лееры должны быть прочными и выдерживать усилия, которые возникнут в ходе эксплуатации. Крепеж и соединительные детали ограждений должны изготавливаться так, чтобы они не были ослаблены от любой вибрации.

Высота ограждения открытой палубы предусматривается не менее 110 см и должна иметь четырехрядную конструкцию или быть заполнена специальной сетью с ячейками размером не более 80х80 мм. Защитное ограждение не должно устанавливаться дальше чем на 45 см от борта судна или края настила палубы. Разрыв в линии леерного ограждения допускается только для закрываемых проходов и при необходимости установки оборудования. Цепные лееры разрешается применять только для прохода людей.

Дорожное строительство

Пришедшие в нашу жизнь Евростандарты отразились и на безопасности дорог. На трассах с интенсивным потоком автотранспорта стали устанавливать леерные ограждения.

Изначально конструкция дорожных отбойников представляла из себя железобетонные столбы до метра высотой с круглыми проушинами по бокам для крепления 2 или 4 стальных тросов диаметром 25 мм.

Если металлический канат являлся великолепным амортизатором и спас не одну жизнь, то бетонные столбики для легковых машин представляются значительным препятствием.

Сегодня дорожные леерные ограждения барьерного типа представляют собой конструкцию, состоящую из равномерно вбитых в землю стальных столбов (изготовленных из швеллеров и двутавров), закрепленных на них горизонтальных балок длиной в 3 метра и сделанных из гофрированных стальных полос толщиной 4-5 мм. Крепятся балки к стойкам через кронштейны-амортизаторы с помощью болтовых соединений. Монтируются балки в целях безопасности внахлест строго по направлению движения транспорта.

Достоинством такой конструкции является небольшое время восстановления поврежденного участка.

Кровельные ограждения

Кровли с высотой более 10 метров над уровнем земли должны быть оснащены защитой. Для эксплуатируемых крыш по высоте защитные ограждения должны быть не менее 110 см, сигнальные — от 80 до 110 см. а для неэксплуатируемых крыш допускаются страховочные ограждения высотой от 30 до 60 см .

На эксплуатируемых крышах устанавливают леерное ограждение из сварных конструкций. На скатных крышах в конструкцию добавляются элементы угловых растяжек, которые придают вертикальную устойчивость.

Безопасность

Все типы леерных ограждений после монтажа проходят испытания на нормативную нагрузку. Защитные ограждения проверяют на нагрузку в 400 Н/м, точечно приложенных к поручню, страховочное ограждение должно сохранять целостность при сосредоточенной нагрузке не менее 700 Н/м и выдерживать груз массой 100 кг, падающий с высоты 1 метр.

Фотогалерея защитных конструкций

На фото — различные сферы применения леерных ограждений:

http://vamzabor.net

legkoe-delo.ru

леерное ограждение — с русского на английский

См. также в других словарях:

  • ЛЕЕРНОЕ УСТРОЙСТВО — предупреждающее падение людей за борт ограждение верхней палубы, люков, палуб, надстроек судна при отсутствии фальшборта. Состоит из металлических леерных стоек и тросов или прутьев лееров, протянутых через отверстия в стойках …   Морской энциклопедический справочник

  • Фальшборт — на парусном корабле. Фальшборт (англ. bulwark) ограждение по краям наружной палубы судна, корабля или другого плавучего средства представляющее собой сплошную стенку без …   Википедия

  • СУХОГРУЗНОЕ СУДНО — грузовое судно для перевозки сухих грузов и жидких грузов в таре. С. с. приспосабливают для перевозки грузов (и их перегрузки) в отд. единицах кипах, пачках, тюках, бочках, ящиках (суда для штучных грузов), навалом или насыпью (навалочники). С. с …   Большой энциклопедический политехнический словарь

  • правила — 2.7 правила [нормы] стандартизации : Нормативный документ, устанавливающий обязательные для применения организационно методические положения, которые дополняют или конкретизируют отдельные положения основополагающего национального стандарта и… …   Словарь-справочник терминов нормативно-технической документации

  • Правила подавления КП в ВПУ — 3.3. Правила подавления КП в ВПУ Нормы допустимых на МПО уровней КПи интермодуляционных помех на контактных переходах (ИКП) и методика их измерения, контроля, приведения уровня к нормированному расстоянию, полосе пропускания и чувствительности… …   Словарь-справочник терминов нормативно-технической документации

  • РД 50-726-93: Совместимость технических средств, размещаемых на морских подвижных объектах, электромагнитная. Нормы, правила обеспечения и методы комплексной оценки — Терминология РД 50 726 93: Совместимость технических средств, размещаемых на морских подвижных объектах, электромагнитная. Нормы, правила обеспечения и методы комплексной оценки: Абсолютное значение мощности побочных излучений Значение уровня… …   Словарь-справочник терминов нормативно-технической документации

  • Леер (судостр.) — Леер (от голл. leier), судовой, трос, служащий для подъёма косых парусов, ограждения палубных отверстий или открытых палуб в местах, не защищенных комингсом или фальшбортом, подвески шлангов при передаче жидкого топлива на ходу и др. На… …   Большая советская энциклопедия

  • Леер — I Леер         Генрих Антонович [4(16).4.1829, Н. Новгород, ныне Горький, 16(29).4.1904, Петербург], русский военный теоретик и историк, генерал от инфантерии (1896), член корреспондент Петербургской АН. Окончил Главное инженерное училище (1850)… …   Большая советская энциклопедия

  • ПАЛУБА ПОЛЕТНАЯ — (Flight deck) см. Авианосец. Самойлов К. И. Морской словарь. М. Л.: Государственное Военно морское Издательство НКВМФ Союза ССР, 1941 Палуба полетная (взлетно посадочная палуба) палуба авиане …   Морской словарь

  • Большие противолодочные корабли проекта 1134-А — (тип «Кронштадт») …   Википедия

  • Сходни — устройство для входа на корабль (судно), стоящий у причала (пирса). Обычно состоит из двух дюралюминиевых балок, соединенных распорками, которые накрыты дощатым настилом. Имеет съемное леерное ограждение. EdwART. Толковый Военно морской Словарь,… …   Морской словарь

translate.academic.ru

Сетка для леерного ограждения для усиления уровня безопасности

Понятие «леерное ограждение» ранее использовалось в основном в судостроении, однако сейчас оно стало намного шире.

Например, на строительных площадках используется леерное ограждение лестниц. Как оно выглядит? Это трос, закрепленный на специальных стойках. Подобные конструкции на морских и речных судах (там дополнительно используется сетка для обвесов) могут быть стационарными и съемными, в строительстве – съемными. Технические характеристики изделий регламентируется ГОСТ 5.2124-81.

Специалисты в области строительства используют сейчас следующее обозначение для леерных ограждений:

Балясины (стойки), расположенные вертикально на равном удалении друг от друга, соединенные горизонтальными гибкими либо жесткими (сборными) элементами или заполнителями разного типа. В качестве заполнителя (страховочного обвеса) чаще всего используется сетка для лееров с размером ячеи 30х30 мм, 45х45 мм или 50х50 мм. Полотно вяжется из нитей высокопрочного полиэстера, в местах их стыков располагаются узлы, но наиболее прочным считается безузловая сетка капроновая для леерного ограждения. Основное назначение подобных «наземных» конструкций – перекрывать проход для людей и проезд для транспортных средств.

Обычно заполненное леерное ограждение на лодку делают, если планируется путешествие с детьми.

Также сетка для страховочных обвесов задерживает вещи, которые могут улететь за борт во время движения судна. Пригодится такая конструкция при сильной качке или крене.

Лееры должны иметь повышенный уровень прочности, чтобы выдерживать нагрузки. По существующим правилам высота ограждения яхты с открытой палубой делается не меньше 100 см, конструкция делается четырехрядной либо затянутой сетным полотном со стороной ячейки не менее 80 мм. Допустим разрыв в ограждении для создания закрываемых проходов. Также крепится сетка для леерного ограждения от носового рейлинга до первой из стоек ограждения. Обычно ее привязывают шкертиком к рейлингу, стойке и фальшботу. Если позволяет конструкция верхнего леера, то он продергивается сквозь ячейки.

Следует упомянуть еще несколько вариантов использования этого типа ограждений:

  1. Дорожные все чаще заменяют стандартные отбойники, расположенные вдоль оживленных трасс.
  2. На оборудованных стоянках яхт практикуется леерное ограждение причала для предотвращения случайных падений людей в воду.
  3. На крышах зданий высотой более 10 метров также устанавливается подобная защита.
  4. Существуют и декоративно-оградительные модели.

Современная безузловая капроновая сетка на леерах - дополнительный плюс в пользу безопасности.

luxsol.ru
