Чердачный люк: особенности самостоятельного изготовления. Люк на чердак своими руками

Люк на чердак своими руками

Итак, вводные: уже есть крыша над головой и потолок утеплён. При этом необходимо пользоваться чердачным помещением, столько места не должно пропадать даром. Должны же внуки и правнуки где-то выискивать украшения на ёлку? (см. Простоквашино) Раньше люди не заморачивались, делали в фронтоне дверцу, приставляли лестницу и пользовались чердаком.

На чердак очень часто заготавливали сено для скота, заодно оно являлось дополнительным слоем утеплителя для дома. Если вы дошли до этого этапа строительства самостоятельно, то сделать люк на чердак своими руками для вас не составит труда.

Начну с того, что речь пойдёт про люк, который будет расположен в потолке котельной. Это техническое помещение, там можно установить надёжную приставную лестницу не переживая особо за эстетику.

Вводные: нужен утеплённый люк на чердак, достаточно просторный для того, чтобы через него могли пройти достаточно крупные предметы. По идее, люк должен получиться достаточно тяжёлым, поэтому необходимо продумать как его открывать и закрывать с максимальным удобством.

Как сделать люк на чердак

Напомню, что расстояние между потолочными балками составляет 55 см. Этого вполне достаточно чтобы протащить 250-литровую пластиковую бочку из которой я делал солнечный коллектор. Проверено! Длинной чердачный проём решили делать больше метра, а более точное значение определялось кратностью досок при подшивке потолка. В итоге размеры люка получились 55×115 см.

Обратите внимание, что доску проёма, которая находится на противоположной петлям стороне, необходимо слегка наклонить, чтобы толстый 20-сантиметровый люк не задевал своей нижней частью, верхнюю часть проёма чердака.

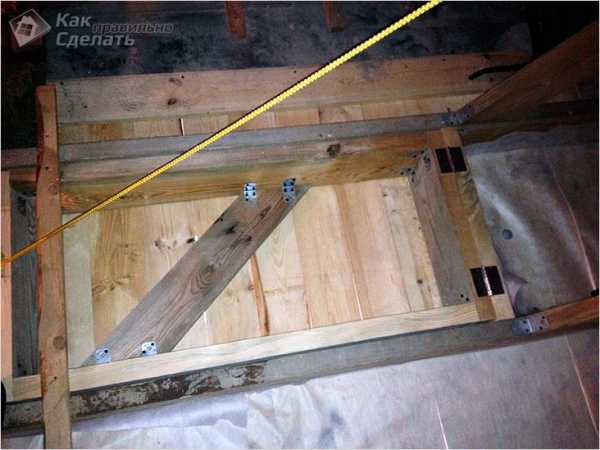

Для придания люку жёсткости необходимо сделать диагональную распорку.

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

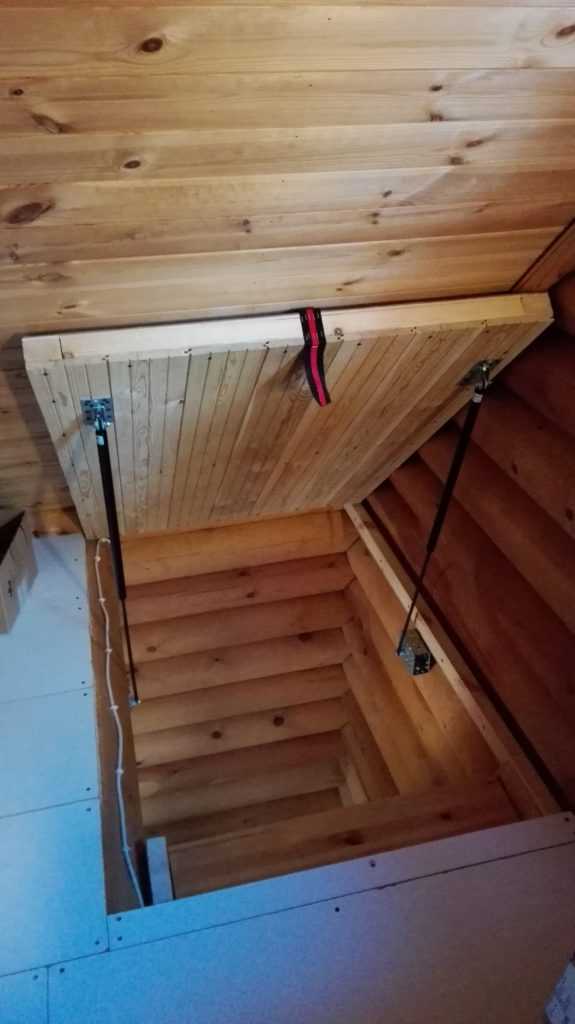

Система открытия потолочного люка

Открыть люк на чердак та еще проблема. Я решил ее при помощи двух вот таких блочков, карабинов и веревки, которая уже немного фигурировала на фотографиях выше.

Смысл в том, чтобы стоя внизу потянуть за веревочку и открыть потолочный люк на чердак. Блочки крепятся к стропильной системе в удобных местах. В потолке сверлится отверстие через которое походит шнур.

Открыть люк может женщина, приложив небольшое усилие. На видео ниже это видно))

После того как люк обшили снизу и утеплили, он стал весить немного больше, но особо сильно на открывании это не сказалось. Фиксируется люк достаточно просто. Кольцо, за которое необходимо тянуть, одевается на крючки.

Это мало напоминает кольцо))) Хотел стырить у дочи с тюбинга, но получил отказ в жесткой форме. Поэтому пока так, а в перспективе найду нормальное.

Таким образом получился теплый люк на чердак, сделанный своими руками.

dacha48.ru

Чердачный люк своими руками - основные рекомендации, монтаж

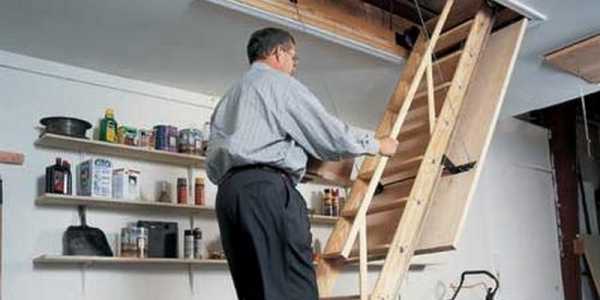

Современный чердачный люк с лестницей – целый механизм, что называется, «два в одном»

Помещение на чердаке часто используется хозяевами для хранения различных вещей и принадлежностей. Для того, чтобы это помещение могло выполнять свои функции, необходимо иметь к нему удобный доступ. Обеспечить такой доступ можно с помощью чердачного люка.

Выбор места для чердачного люка и подготовительные работы

Имеется три варианта установки проема в чердачное помещение, которые конструктивно отличаются друг от друга. В первом варианте, вертикальном, необходимо сделать во фронтальной части чердака входную дверь или люк. Этот вариант положителен тем, что отпадает необходимость в потолочном проеме и потолок сохраняется в целом виде.

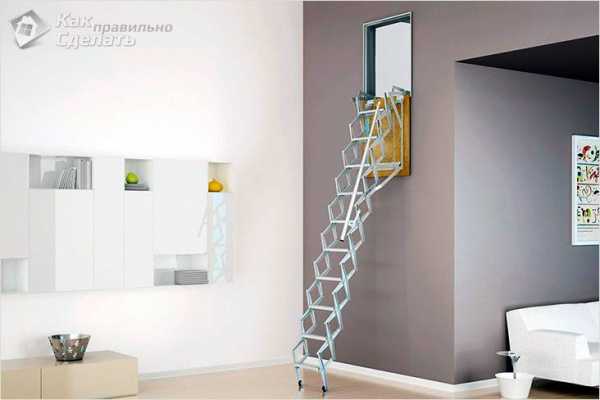

Чердачная лестница с вертикальным проемом

Во втором варианте, угловом, люк устанавливают на чердачное помещение при покатом виде крыши. Третий вариант, горизонтальный, намного проще — это оборудование чердачного люка в потолке. Такой вариант самый удобный в эксплуатации и прост в изготовлении.

Чердачная лестница с горизонтальным проемом

Важно! При выборе места для монтажа люка обязательно надо учесть один важный момент. Он заключается в том, что крышка должна беспрепятственно, свободно закрываться и открываться.

Кроме этого, форма люка, его цвет, место монтажа и вся дизайнерская составляющая должны сочетаться с общим видом помещения. Если предстоит монтаж стационарной лестницы, то ее наличие не должно создавать препятствий при передвижении людей в комнате.

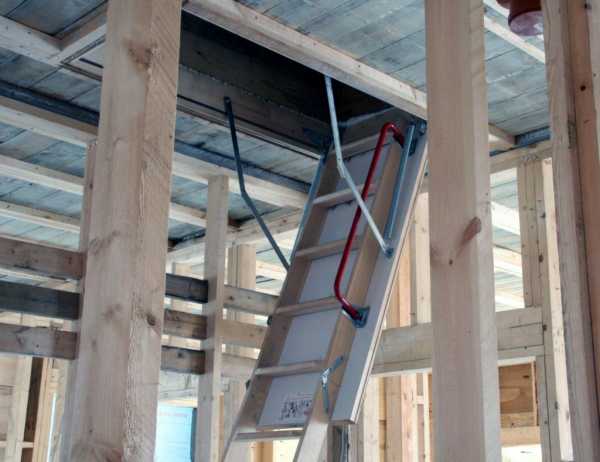

Металлическая чердачная лестница с деревянными ступенями и люком

Важно! Если монтируете люк на чердак своими руками, то ни в коем случае нельзя устанавливать его на несущих балках. В случае нарушения целостности балок, уменьшиться их несущая способность, а прочность потолка станет значительно меньше.

Монтаж должен быть максимально прост. Люку должны быть характерны такие свойства, как надежность, безопасность и прочность. После установки его необходимо утеплить, чтобы в зимнее время избежать проникновения холодного воздуха в помещение. Кроме этого, люк должен быть прост в эксплуатации. Для этого используются доводчики, рукоятки и другая необходимая фурнитура.

Чердачный люк с установленными кронштейнами, пружинами и поручнями

При изготовлении люка на чердак, в основном, используют дерево.

Деревянный чердачный люк

Но, кроме дерева, люки на чердак могут быть выполнены из металла или пластика.

Металлический люк на чердак

Чердачный люк из комбинированных материалов

Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Если планируется оборудование проема для чердака в железобетонном перекрытии, то устанавливать его нужно в месте соединения бетонных плит. В этом случае существенно сохранится прочность потолочного перекрытия.

Чердачный люк

Для оборудования люка понадобится следующий инструмент: «болгарка» и насадки к ней для работ по металлу, перфоратор, лом и кувалда.

Схематическое изображение лестницы на чердачное помещение

Перед началом работ нарисуйте схему люка на бетоне. Потолочный проем рекомендуется выполнить немного больше по размеру, чем габариты люка. В углах люка надо просверлить перфоратором вертикальные сквозные отверстия. Когда отверстия по углам будут готовы, используя «болгарку» и необходимые диски, нужно прорезать бетон по периметру, согласно линии разметки.

Важно! Во время работы нужно следить, чтобы диск не попадал на арматуру, так как есть большая вероятность его разрушения.

Когда прорези готовы, используя перфоратор, насквозь просверлите плиту в нескольких местах. Это снизит ее прочность и облегчит демонтаж. Используя лом и кувалду нужно аккуратно разрушить плиту, сбив весь бетон с арматуры. После этого обрежьте арматуру, уберите неровные поверхности. Не забывайте, что чем ровнее поверхность, тем точнее и качественнее будет установлен люк на чердак.

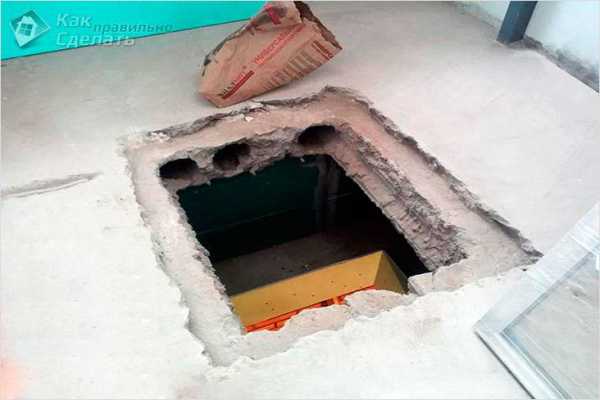

Как пробить люк в ж/б плите

Если в торговой сети приобретен готовый чердачный люк, то в его техническом описании уже указан размер люка. При изготовлении для такого люка потолочного проема своими руками, рекомендуется с каждой стороны между люком и проемом оставить расстояние не менее одного сантиметра. Это расстояние, после установки люка в проем, будет наполнено уплотнителем и утеплителем.

Люк на чердак своими руками

Люк на чердак своими руками.

Подходит к концу строительство гаража, он примыкает к дому, для доступа на чердак гаража, потребовалось сделать утепленный люк. Так как пользоваться им буду крайне редко, то смысла в покупном нет, поэтому буду делать своими руками, при чем лестница к люку будет просто приставная, и если не будет мешать, то базироваться будет на стене перед люком постоянно.

И так имеем проем в потолке, немного больше чем сам люк, на фото проем, потолок еще не утеплен. На фото видно истрепавшуюся ветрозащиту стены дома, так как она простояла год без защиты.

Люк на чердак будет располагаться между двух потолочных лаг, расстояние между ними — 99 см. Ширину люка сделал 90 см, итого проем 99 на 90 см.

Установил проемные доски 1 и 2

После установки проема самого люка на чердак, сделал опорные бруски, на которых будет лежать крышка люка, так как с одной стороны у меня есть полка из доски (на фото на ней лежит шуруповерт) от перегородки, то я поставил всего 3 опорных бруска.

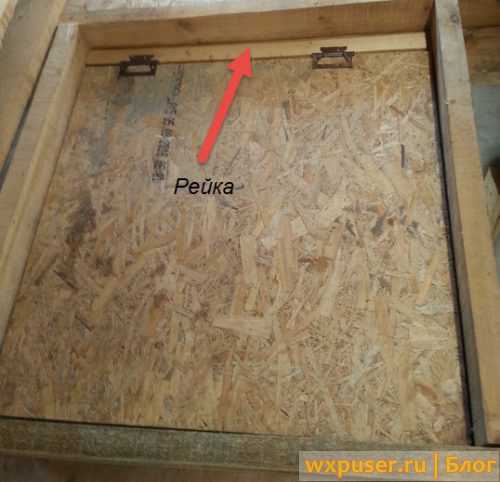

Саму крышку люка, я вырезал из ОСБ 3, петли использовал простые дверные, закрепил все на саморезы. Для того что бы утопить петли, подложил под них рейку толщиной 10 мм, ОСБ имеет 9 мм.

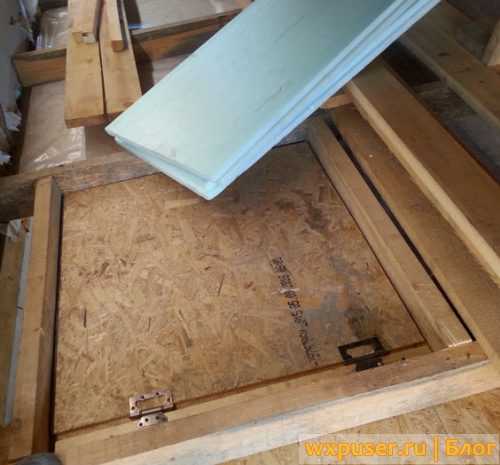

Послу установки петель на люке, его можно утеплять. В качестве утеплителя буду использовать экструдированный пенополистирол толщиной 50 мм

Клеить буду на монтажную пену, для наилучшего сцепления обработаю поверхность ОСБ от пыли и прочих ненужностей

Вырезал куски пенополистирола нужных размеров, и только после этого нанес монтажную пену на люк, затем приложив пенополистирол, нужно его придавить и немного поелозить по люку, что бы выгнать воздух из пены, что бы она стала похожа на клей и потеряла объем.

После этого положил груз, что бы пенополистирол как следует приклеился

Осталось добавить нащельники. Пока что все.

UPD 24/10/2017

Данный самодельный люк не плохо себя показал за зиму, доделывать ни чего не стал, все устраивает, готовимся к следующей зиме, впереди еще много чего нужно сделать.

(Visited 520 times, 1 visits today)

samoblog.com

Как сделать люк на чердак своими руками? Нюансы и порядок работ

Главная / Комплектующие и аксессуары / Конструкции / Делаем своими руками люк на чердак

Задумавшись об использовании чердачного пространства, неизбежно сталкиваешься с вопросом: как попадать на этот этаж? В старых деревенских домах, этот момент решался просто – приставная лестница снаружи дома. Неудобно, да и современные дома тем более не допускают такого варианта. Необходимо обустраивать вход изнутри, но, сделать это не так-то просто. Если взять готовый вариант, его все равно надо устанавливать, а если изготовить люк на чердак своими руками, то необходимо больше информации по этому вопросу.

Важные нюансы

Как сделать люк на чердак своими руками, рассмотрим далее в статье. Если же используется готовое изделие, половина вопросов снимается автоматически, но, останется несколько основных моментов, о которых стоит помнить в обоих случаях:

Выбор места должен осуществляться таким образом, чтобы при подъеме наверх не задевать головой о крышу или стропила
Располагаться вход наверх должен в том месте, где нет балок перекрытия
Если верхний этаж не утеплен, необходимо позаботиться о качественной теплоизоляции конструкции
Сам проем обязательно нужно усилить. В деревянном доме – деревянными балками, а в бетонных перекрытиях – железными уголками
Под дверцей необходимо обеспечить наличие достаточного пространства для выдвижения лестницы

В случаях, когда люк с лестницей на чердак будет изготавливаться своими руками, необходимо тщательно ознакомиться с порядком действий и важными нюансами этого процесса. Это не слишком сложно, а при должном старании, своими руками можно собрать такой люк на чердак, как на фото ниже – нет ничего невозможного.

Порядок работ и процесс изготовления

Если люк на чердак делается своими руками, понадобятся чертежи. На них нужно учесть все размеры: толщину перекрытия, размеры крышки, размеры проема, который будет необходимо выпилить. Важно учесть, что для утепленных помещений достаточно простой крышки, а для холодных помещений необходимо предусмотреть утепление.

Многие подходят к этому вопросу поверхностно, делая схему от руки, а некоторые, изготавливая люк для выхода на чердак, даже составляют чертеж в формате DWG. Неважно, как он будет сделан, важно – чтобы были учтены все необходимые параметры и размеры.

Когда схема или чертеж готовы, можно переходить к практическим действиям. Подготовить необходимые инструменты и произвести работы в том порядке, который указан ниже.

Изготовление проема

Когда место выбрано и важные критерии его расположения учтены, можно начинать выпиливать отверстие. Если этот момент был учтен при строительстве дома, то необходимость в этом отпадает – будет проще. В остальных случаях, нужно выпилить проем, в котором будет устанавливаться дверь.

Обязательно нужно провести разметку, перед тем, как выпилить необходимое отверстие. Его размеры должны превышать размерность рамки изделия на 5-6 сантиметров. Этот зазор потребуется, чтобы компенсировать толщину досок, которые будут использованы при изготовлении рамки. Выпиленную часть потолочного покрытия, можно будет использовать для отделки крышки.

Для этого, необходимы доски, толщиной 2-3 сантиметра. Они обеспечат достаточную прочность основания. Собирается рамка прямоугольной или квадратной формы, с соблюдением прямоты всех углов. Стандартно используют размеры 60Х120 сантиметров. В большинстве случаев, таких габаритов достаточно. Однако, перед тем, как сделать люк на чердак, нужно тщательно обдумать размеры предполагаемого отверстия – может потребуется больший или наоборот, меньший размер. Рамка, после сборки, устанавливается на своем место – в выпиленный проем.

Изготовление крышки

Простая крышка может быть собрана из остатков потолочного покрытия, получившихся при выпиливании проёма. Из них собирается дверца и усиливается с обратной стороны поперечиной. Далее, она закрепляется на своем месте при помощи петель, которые можно расположить по длинной стороне дверцы или по короткой. Здесь все решается вопросом удобства использования и предпочтений хозяев дома. Точно таким же образом решается, куда должен открываться люк на чердак – наружу или внутрь помещения.

Утепление и отделка

В зависимости от того, каким будет верхний этаж, необходимость в утеплении может отпасть – если там утепленное помещение, то достаточно чисто формального утепляющего слоя. Большее внимание в этом случае, стоит уделить звукоизоляции. Если же этаж будет холодным, то и утеплить нужно все качественно.

Требуется уложить слой пароизолирующего материала и слой утеплителя. Делается это таким же образом, как при утеплении перекрытия. Последним этапом станет внешняя отделка.

Так выглядит рабочий процесс, если делается самый простой люк на чердак. Есть и более сложные конструкции. Например – с выдвижной лестницей. Здесь, порядок действий будет практически такой же, отличаясь некоторыми моментами.

Отличия других конструкций

Основным отличием станет добавившийся элемент конструкции – лестница. Она может быть стационарной. В этом варианте, работы производятся в том порядке, который будет удобен для возведения именно ее. Единственное, что будет прежним – изначальное изготовление проема. Остальное – зависимости от того, какая и как будет собрана конструкция.

Немного сложнее, чем обычный, собирается и устанавливается люк с выдвижным трапом. Перед тем, как сделать люк на чердак с лестницей, нужно позаботиться о том, чтобы совпали все размеры: лестницы, дверки, проема и толщины перекрытия. Для этого, потребуется знать параметры покупного изделия или учесть все их при самостоятельной сборке.

Крышка в этом случае, должна будет вмещать на себя самый длинный сегмент лестницы в сложенном состоянии. Кроме того, она должна выдержать ее вес. Необходимо побеспокоиться и о защелке, которая обеспечит надежное закреплённые собранного устройства в проеме. Если все эти параметры учтены, то необходимо прикрепить крышку и лестницу к установленной рамке.

Конечно, все процессы описаны лишь схематично. Но, в подробнейшем описании нет нужды – если вы решились сделать люк на чердак своими руками, то у вас наверняка имеется некоторый опыт подобных работ и нужны лишь общие рекомендации. Если же вы решились на подобное без особенных навыков, то лучшим решением будет приобретение готового изделия и самостоятельная установка. В этом варианте с люком будет приложена подробная инструкция по монтажу, которая восполнит недостающие моменты.

wikipotolok.com

дверь в потолке своими руками, утепленный вход на чердак, утепленная крышка

Содержание:

При строительстве собственного дома следует учитывать каждую, даже незначительную мелочь. Любой недочет уже на начальном этапе эксплуатации может стать причиной таких проблем, как сквозняк или неприятный запах. Очень часто домостроители игнорируют или просто не вспоминают о таком незначительном элементе конструкции, как люк на чердаке.

В большинстве случаев эту конструкцию заменяют тонкой крышкой. В результате с чердака в помещение проникает холодный воздух, а влажный пар из комнат поднимается вверх, становясь причиной разрушения утеплителей. Эти причины призывают к тому, чтобы на чердаке был обустроен люк в соответствии со всеми правилами.

Назначение чердачного люка

Перед тем, как сделать люк на чердак, стоит узнать, что эта конструкция предназначена для выполнения следующих функций:

Защита от холода.
Препятствие на пути выходящего пара.
Ограничение доступа для грызунов, которые очень часто обустраивают свои гнезда на чердаке.
Свободный вход в чердачное помещение.
Своеобразный барьер на пути огня при возгорании нижних помещений.

Пожаробезопасность люка требует отдельного внимания. Поэтому возникает вопрос, как сделать люк в потолке на чердак, чтобы конструкция препятствовала распространению огня и защищала от ядовитого газа и дыма. Для этого необходимо изготовить несколько слоев изоляции из разных материалов. Каждый слой имеет индивидуальную степень расширения под воздействием высокой температуры, что позволяет избежать мгновенного возгорания и разрыва теплоизоляции.

Теплоизоляционный слой необходим для люка, так как пары из жилого помещения будут подниматься вверх через это отверстие, в результате кровельный утеплитель будет впитывать влагу.

Разновидности люков

Чтобы решить проблему, как сделать люк на чердак своими руками, можно воспользоваться двумя способами:

Простой вариант подразумевает одну крышку.
Более сложный способ - две крышки, одна из которых выполнена в виде сэндвича.

Стандартная дверь на чердак своими руками представляет собой деревянную раму, обшитую ДВП. Между ними укладывают пенополистирол толщиной 3-6 см. Внутренняя крышка чаще всего выполняется толщиной 3,5-6,5 см. Для ее уплотнения выполняют следующее: в коробке с помощью фрезы вырезают канавку, в которую помещают прокладку круглого сечения.

Крышка люка может быть металлической или деревянной с дополнительным утеплением или без него. Основным элементом крышки является механизм, с помощью которого она будет открываться и закрываться.

По высоте короб люка должен соответствовать параметрам лестницы, которая является составляющей частью конструкции. В большинстве случаев эти параметры не соответствуют толщине чердачного перекрытия, но сложности по этой причине возникают очень редко.

Сегодня можно встретить люки, оснащенные огнезащитной крышкой. Элемент такого вида имеет одностороннюю или двухстороннюю защиту, а боковые части конструкции выполнены из металла. Такая структура люка может противостоять распространению огня в течение получаса.

В некоторых конструкциях предусмотрены ограждающие элементы, они могут использоваться как для холодных, так и жилых чердачных помещений. Если вход на чердак выполняется очень часто, то такой конструкцией лучше не пренебрегать. Ограждение может быть комплектующим элементом лестницы, а может продаваться отдельно.

На изделиях, выпускаемых большинством современных производителей, параметры указаны в чистом виде. Следовательно, люк имеет определенный внешний размер, для которого проем в потолке должен быть больше на несколько сантиметров. Но иногда производитель обозначает точные параметры проема, что означает меньший размер люка.

Очень часто можно встретить неокрашенные конструкции. Это позволяет выполнить покраску самостоятельно в соответствии с интерьером жилого помещения.

Чердачные лестницы промышленного производства отвечают немецким нормам DIN, что соответствует параметрам европейских строений. Дома в России строятся по другим нормам, поэтому чердачный проем должен продумываться заранее. Упростить процедуру может предварительная покупка люка с лестницей. В этом случае монтаж проема выполняется в соответствии с купленной моделью. Самостоятельное изготовление люка дает возможность встроить конструкцию согласно параметрам чердачного пространства.

Стандартная крышка люка - это столярная плита толщиной от 16 до 20 мм. Утепленный своими руками люк на чердак имеет толщину немного больше, около 32 мм. Каркас зашивают листами ДВП или ДСП, заполняя пространство пенопластом или пенополиуретаном. Усиленное утепление имеет толщину свыше 30 мм.

Среди новинок можно отметить крышки, обладающие пылезащитной функцией. Конструкция предполагает использование складной лестницы, которая не собирает пыль. Следовательно, даже после долгого перерыва спущенная вниз лестница не вызовет неприятных ощущений. Так как параллельно пылезащитный слой выступает в качестве дополнительной теплоизоляции, потребитель получает двойную выгоду, решая одновременно проблему, как утеплить люк на чердак своими руками.

Устройство люка на чердак в бетонном перекрытии

Установка люка на чердак, имеющий бетонное перекрытие, выглядит следующим образом:

Отмечают место, где предполагается размещение люка. Для удобства можно воспользоваться метром, рулеткой и карандашом.
Используя перфоратор, в бетонном перекрытии делают сквозные отверстия по углам нарисованного прямоугольника. Для этого нужно взять сверло, длина которого больше толщины бетонного перекрытия. В процессе сверления важно следить за вертикальностью. Сквозные отверстия помогут сориентироваться при выполнении отметки снизу.
С помощью болгарки, имеющей специальный диск для работы с бетоном, по периметру люка проводят линию. Это позволит обнаружить пустоты в перекрытии и облегчит его сверление.
Бетон в обнаруженных слабых местах следует разбить кувалдой, а с арматурных прутьев бетон убирают ломом.
В завершении следует спилить прутья арматуры и провести окончательное выравнивание с помощью диска с алмазным напылением.

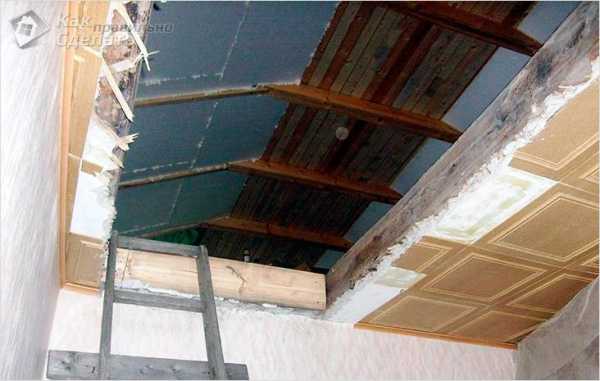

Как сделать люк в деревянном перекрытии

Изготовить проем квадратной формы для люка на чердак в деревянном потолке можно самостоятельно, процесс состоит из достаточно простых действий. Но если планируется сделать проем круглой формы, то следует учесть некоторые нюансы.

Вырезать люк в этом случае необходимо в соответствии со следующей инструкцией:

На потолке жилого этажа выполняют разметку будущего проема, при этом следует к планируемым размерам добавить толщину отделки. Если с нанесением разметки вверху возникают трудности, то можно воспользоваться более простым вариантом: начертить разметку проема на полу комнаты, а затем, используя отвес, спроецировать на нижнюю поверхность чердачного пола.
Далее устанавливают подпорки. Это могут быть деревянные бруски или домкратные стойки.
В середине предполагаемого проема сверлят сквозное отверстие, выполняя действия внизу.
Теперь нужно подняться на чердак и вставить в имеющееся отверстие металлический штырь. Пользуясь шпагатом и карандашом, на чердачном полу чертят круг.
Выпиливают отверстие по начерченному кругу. Встречающиеся балки на пути распила следует пропускать, их можно выпилить после основных работ.
Выполняют загиб материалов для оформления проема в форме круга.

Монтаж двери на чердак в натяжном потолке своими руками

Натяжной потолок является сложной конструкцией, поэтому по возможности не следует крепить такой потолок в том месте, где планируется сделать выход на чердак. Однако может возникнуть необходимость монтажа люка после проведенного ремонта. В этом случае процесс имеет некоторые сложности. Основная проблема - материал можно легко повредить во время установки люка. Но аккуратные действия и следование инструкции помогут найти решение. Целью работы является маскировка потолочного люка на общем фоне потолка без нанесения вреда внешнему виду.

Подробная пошаговая инструкция выглядит следующим образом:

На первом этапе монтируется каркас, для изготовления которого необходимо набить деревянные бруски по периметру предполагаемого проема.
На брусках фиксируется потолочный алюминиевый профиль.
Теперь по периметру проема необходимо закрепить профиль натяжного потолка. Если местом расположения люка на чердак является наклонная плоскость, то требуется установка дополнительного разделительного профиля.
Далее снимают мерки с самого люка и берут полотно, аналогичное общему потолку.
Выполняют монтаж натяжного потолка, обтягивают и фиксируют всю конструкцию к проему.

Утепление чердачного люка

Приобретая готовую конструкцию чердачного люка с лестницей в комплекте, можно не беспокоиться о теплоизоляции выхода на чердак. В большинстве случаев конструкция выпускается утепленной. При самостоятельном изготовлении деревянного люка на чердак пренебрегать этапом теплоизоляции не рекомендуется. Причем сам процесс требует тщательного обдумывания.

Готовый теплый люк на чердак можно приобрести в полной комплектации, куда входят специальные теплосберегающие пластины, расположенные на лицевой стороне крышки люка. Присутствие этих элементов создает нужный эффект и предотвращает теплопотери. Обустройство чердачного люка своими руками предполагает утепление крышки люка материалом, использующимся для утепления чердачного пола.

Перед тем, как сделать дверь на чердак, стоит ознакомиться с процессом самостоятельного утепления люка, который состоит из следующих действий:

Вначале следует приготовить лист фанеры и теплоизоляционный материал.
Теперь нужно снять мерки проема.
По полученным данным монтируется каркас из досок толщиной не более 3 см.
Теперь можно начинать сборку крышки люка, она должна быть немного меньше проема. Это позволит плотно вложить утеплитель.
Далее укладывают пароизоляционный слой, и все фиксируется клеем или деревянными планками.
Завершает монтаж утеплителя лист фанеры, которой обшивают крышку.
Крышка на чердак декорируется в соответствии с общим интерьером жилого помещения.
Не стоит забывать об обработке деревянных элементов люка антисептическими растворами.
Готовая крышка фиксируется в проеме с помощью саморезов и петель.

Советы по созданию комфорта

Чтобы выход на чердак был более комфортным, можно прислушаться и реализовать несколько советов опытных мастеров:

Для удобного подъема на чердак можно соорудить опоры вокруг люка.
Для быстрого и простого открывания можно сделать на крышке специальную петлю. А если сделать удлиненную ручку, то можно будет открывать выход на чердак без дополнительной подставки.

Используя специальные чертежи люка на чердак своими руками, можно выполнить работу, не испортив общий интерьер помещения.

kryshadoma.com

Как сделать люк на чердак

Оглавление:

1 Основные моменты
2 Разновидности
3 Процесс изготовления горизонтального люка
4 Проем
4.1 Деревянное перекрытие
4.2 Бетонные плиты
5 Сборка рамы
6 Крышка
7 Утепление
8 Видео

Если у вас есть дача или частный дом, то вы, скорее всего, уже не раз задумывались о возможности использования чердака. Чаще всего в домовладениях старого образца выход на чердак сделан со стороны улицы. Наверняка вы согласитесь, что в зимнее время заходить на него в этом случае неудобно. Ввиду этого, в нашей статье речь пойдет о том, как сделать люк на чердак.

Основные моменты

Обустройство люка обойдется сравнительно недорого. Если же чердак будет использоваться нечасто, то люка с приставной лестницей будет вполне достаточно для обеспечения свободного доступа к чердаку.

Если в чердачном помещении нет отопления, то люк обязательно должен быть утепленным.

Конец дела лучше его начала, поэтому перед тем, как приступать к рабочему процессу, было бы разумно продумать все возможные нюансы и сложности на пути к достижению цели, в нашем случае изготовления люка. Так, важно учесть уклон крыши, а также расположение бетонных плит или деревянных балок в перекрытии. В конечном счете люк должен быть максимально функциональным. Лестница не должна загораживать пространство помещения, тем самым мешая свободному передвижению.

Горизонтальный люк

Перед тем как сделать люк, важно составить чертежи. В них учитываются следующие замеры:

Толщина перекрытия.

Размеры проема.

Размеры крышки.

Кто-то решает нарисовать схему/чертеж люка от руки, а кто-то составляет чертеж в формате DWG. Тут уж как душа пожелает, важно только чтобы в процессе зарисовки схемы или составления чертежа были учтены параметры и размеры люка.

Стандартный размер отверстия под люк – 60×120 см.

Разновидности

В зависимости от конструктивных особенностей люка и выбора места его монтажа, он может быть:

вертикальным;
горизонтальным;
угловым.

Горизонтальный люк устанавливают на поверхности потолка. Его легче всего сделать, да и по функциональности он считается наиболее удобным. Угловой вид обычно устанавливают в покатой крыше на мансардном помещении. Вертикальный люк изготавливается по типу лаза.

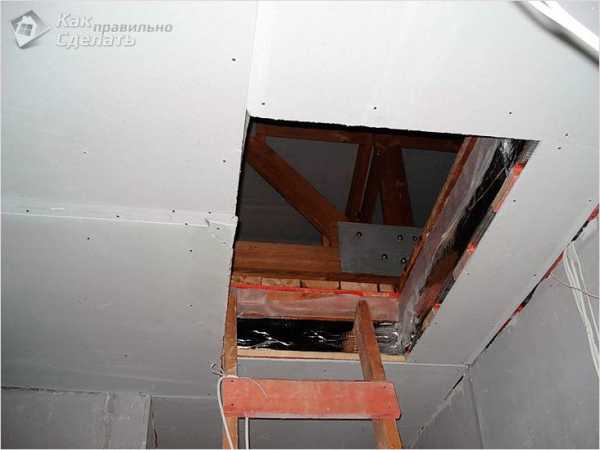

Люк в деревянном потолке подшитом гипсокартоном

Люк в потолке может быть выполнен из металла, дерева, пластика либо другого альтернативного материала. Как правило, для самостоятельного изготовления люка применяется дерево.

Процесс изготовления горизонтального люка

Перед началом работ следует подготовить материалы и инструменты. Алгоритм действий выглядит так:

Изготовление проема.

Сборка рамы.

Изготовление крышки.

Утепление.

Отделочные работы.

Теперь каждый этап рассмотрим более подробно, что позволит вам изготовить чердачный люк своими руками.

Проем

В процессе изготовления проема важно учесть тип перекрытия, которое может быть выполнено из дерева или железобетона. Рассмотрим особенности выполнения работ при изготовлении проема для каждого вида перекрытия.

Деревянное перекрытие

Если место установки люка выбрано и учтены все критерии его расположения, то самое время приступать к выпиливанию проема. Для начала сделайте разметку.

Размеры проема должны быть больше готового люка на 5–6 см или больше, с учетом толщины досок, из которых будет выполнена рама.

Выпиленная часть покрытия потолка может быть использована в качестве отделки крышки люка. Получившийся в результате проем следует усилить балками.

Бетонные плиты

Стоит сразу сказать, что сделать проем в бетонном перекрытии гораздо сложнее, чем в деревянном. Если сделать проем не на стыке плит железобетона, то перекрытие потеряет свою прочность. Кроме того, если вы будете делать проем на стыке плит, то это посодействует вашей же безопасности. Как известно, бетон – это прочный материал, в котором не так легко сделать проем. Однако, как показывает практика, справиться с этой задачей можно за 1–1,5 часа, при условии, что у вас есть болгарка с дисками по бетону (с алмазным напылением) и металлу. Диаметр диска должен быть не меньше 220 мм. Также понадобится кувалда, лом.

Чтобы сделать ровные углы, вам нужен будет перфоратор со сверлом, длина которого должна превышать толщину перекрытия. Итак, следует установить перфоратор по вертикали и высверлить по углам будущего проема сквозные отверстия.

Люк в бетоне

Периметр отверстия нужно разметить, например, мелом или строительным карандашом. Затем прорежьте болгаркой диском по бетону линии по периметру. Сделать это нужно сверху и снизу плиты, не доходя до арматуры. В противном случае алмазное напыление попросту сгорит. Затем, при помощи перфоратора находите в прорезах пустоты, для этого просверлите перекрытие насквозь. Самые слабые места нужно разбить кувалдой. Места, которые держатся на арматуре следует доломать ломиком.

После необходимо срезать арматуру. Выполнить это можно при помощи болгарки, врезаясь диском в плиту. Это понадобится для того, чтобы на следующем этапе изготовления люка, можно было вставить раму в проем. Все неровности на гранях можно устранить алмазным диском.

Отверстие под люк в бетонном перекрытии следует усилить железными уголками.

Сборка рамы

Для изготовления рамы понадобятся доски, имеющие толщину в пределах 2–3 см. Таким образом, обеспечивается дополнительная прочность основания. Рама должна соответствовать размеру проема. Она может иметь прямоугольную либо квадратную форму. Важно строго соблюсти прямоту углов. После сборки, раму нужно установить в проем.

Крышка

Самый простой вариант крышки – сделать каркас и прикрепить к нему остатки потолочного покрытия, если оно сохранило свою целостность. Если потолочное покрытие раздробилось, например, при изготовлении проема в железобетоне, то крышку можно смастерить из дерева. В любом случае она должна быть усилена поперечиной. Крепится крышка к раме с помощью петель. При этом важно учесть, куда она будет открываться – внутрь помещения или в сторону чердака. Чтобы открывание и закрывание крышки было плавным, следует оснастить ее доводчиками.

Можно приобрести раскладную чердачную лестницу, закрепленную на крышке люка. Очень удобно, если чердачное помещение регулярно используется.

Подгонка люка по размеру

В таком случае не придется собирать раму и крышку, так как все это уже заранее собрано заводом-изготовителем. Раскладная чердачная лестница с крышкой оснащена механизмами для плавного открывания и закрывания. После изготовления проема, нужно будет установить лестницу согласно инструкции.

Крышка со встроенной лестницей будет открываться вниз, поэтому важно установить ее заподлицо с финишной отделкой потолка.

Утепление

При самостоятельном изготовлении крышки вам придется ее утеплить. Термоизоляция должна быть невидимой для обзора с помещения, поэтому ее следует установить с внутренней стороны крышки.

Утепленный люк позволит сберегать тепло в помещении. Особенно это актуально, если чердак неотапливаемый.

Заполнение дверей люка ватой

В качестве теплоизоляционного материала лучше всего подходят плиты из экструдированного пенополистирола необходимой вам толщины. Утеплитель можно закрыть пластиком или ДСП. Если же чердак теплый, то теплоизоляция играет меньшую роль, чем звукоизоляция. На заключительном этапе нужно провести отделку крышки.

Люк на засове

Разумеется, в этой статье не описаны все нюансы по изготовлению люка на чердак. Но, если вы решились выполнить эти работы самостоятельно, то наверняка у вас есть навыки в выполнении подобных задач. В противном случае лучше приобрести готовую крышку с лестницей, к которой приложена подробная инструкция по монтажу. Также в помощь вам прилагается видеоматериал по теме. Все интересующие вас вопросы, вы всегда можете задать эксперту нашего сайта.

Видео

В предоставленных видеоматериалах рассказывается о процессе изготовления люка на чердак:

Источник

Тематические статьи

highlogistic.ru

Чердачный люк: как сделать своими руками

Читайте в этой публикации:Чердачный люк: разновидности и их особенностиКак сделать чердачный люк: конструкция и устройствоМонтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.
Чердачный люк металлический фото
Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.
Люк чердачный утепленный фото
Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.
Монтаж чердачного люка фото
Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

dveridoma.net

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги

Чердачный люк: особенности самостоятельного изготовления. Люк на чердак своими руками

Люк на чердак своими руками

Как сделать люк на чердак

Утепляем люк на чердак

Система открытия потолочного люка

Чердачный люк своими руками - основные рекомендации, монтаж

Выбор места для чердачного люка и подготовительные работы

Рекомендуемые размеры и порядок изготовления

Чердачный проем в бетонном перекрытии. Особенности монтажа своими руками

Похожие статьи

Люк на чердак своими руками.

Как сделать люк на чердак своими руками? Нюансы и порядок работ

Важные нюансы

Порядок работ и процесс изготовления

Отличия других конструкций

дверь в потолке своими руками, утепленный вход на чердак, утепленная крышка

Назначение чердачного люка

Разновидности люков

Устройство люка на чердак в бетонном перекрытии

Как сделать люк в деревянном перекрытии

Монтаж двери на чердак в натяжном потолке своими руками

Утепление чердачного люка

Советы по созданию комфорта

Как сделать люк на чердак

Тематические статьи

Чердачный люк: как сделать своими руками

Чердачный люк: разновидности и их особенности

Как сделать чердачный люк: конструкция и устройство

Монтаж чердачного люка: сборка и самостоятельная установка
