Фундамент «монолитная плита» своими руками. Монолитная плита своими руками

Фундамент монолитная плита своими руками

Перед началом строительства собственного дома человеку необходимо тщательно подготовиться и настроиться на предстоящие работы. Одним из первых и наиболее важных этапов строительства является обустройство фундамента. В частном домостроительстве довольно часто используется такая конструкция как монолитная плита. Данная разновидность фундамента имеет множество преимуществ и ряд особенностей, которые должен знать любой застройщик.

Фундамент монолитная плита своими руками

Что нужно знать о монолитном фундаменте до начала работы?

Рассматриваемый тип фундамента обустраивается на основании в виде песчаной подушки. Технология заливки предполагает обязательное выполнение армирования. Такая конструкция рассчитана на очень высокие нагрузки, поэтому используется преимущественно при строительстве больших домов с более чем одним этажом.

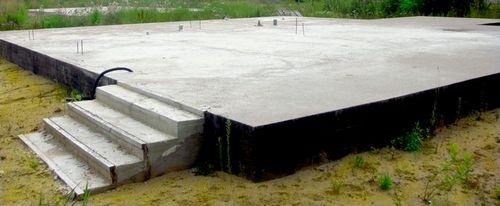

Монолитная плита

Однако размеры и вес здания являются далеко не единственными определяющими факторами. К примеру, в местностях, для которых характерны неравномерные сезонные движения грунта, монолитная заливка на песчаной подушке является наиболее оптимальным вариантом.

Также такой фундамент прекрасно подходит для регионов с высоким уровнем подземных вод, являясь наиболее актуальным для зданий с подвальными помещениями. У плавающего монолитного фундамента сравнительно большая площадь, что способствует уменьшению общей нагрузки на почву, если сравнивать с конструкциями других типов.

Смесь для заливки фундамента можно изготовить своими руками или же заказать в специализированной компании.Если есть деньги, но нет времени, желания или опыта изготовления бетона, можно попросту купить готовый раствор и избавить себя от лишних хлопот.

Порядок возведения монолитного плитного фундамента своими руками

Работа по устройству монолитной фундаментной плиты начинается со сборки опалубки. Для изготовления этой конструкции подойдут деревянные инвентарные щиты. Функции опалубки могут выполнять и попросту стены котлована, однако в такой ситуации их нужно будет обязательно изолировать рубероидом либо полиэтиленом. В противном случае земля впитает цементное «молочко», что негативным образом отразится на прочностных характеристиках конструкции.

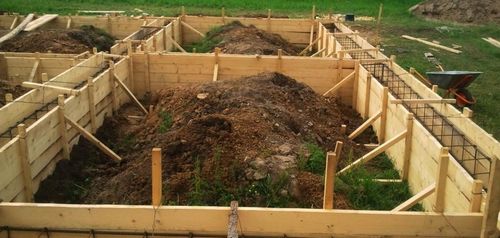

Опалубка для монолитного фундамента

Монолитный плитный фундамент является наиболее надежным среди прочих применяющихся разновидностей оснований. Такому фундаменту не страшно воздействие влаги, он стойко переносит любые нагрузки, что позволяет возводить полноценные двух-, а то и трехэтажные особняки.

Перед началом работы следует подготовить все, что понадобится для ее выполнения.

Инструменты и материал для устройства монолитного плитного фундамента

1. Бетономешалка либо емкость подходящего объема.

2. Тачка для транспортировки материалов и готового раствора.

3. Несколько лопат и ведер.

4. Строительный уровень.

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

5. Измерительная рулетка.

6. Сварочный аппарат.

7. Расшивки, трамбовки, кирочки.

8. Мастерок.

9. Угольник.

10. Металлические пруты для создания арматурного каркаса и фиксаторы для этих прутков.

Металлические пруты для создания арматурного каркаса

11. Готовый бетон или ингредиенты для его приготовления.

12. Материалы для гидроизоляции.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Важно предварительно позаботиться об уменьшении силы сцепления бетона с материалом опалубки, чтобы в дальнейшем доски либо щиты можно было удалить с наименьшими усилиями. Достаточно попросту покрыть лицевую часть опалубки маслом, жидким глиняным раствором и пр. Дополнительно подобная обмазка поспособствует получению более чистой лицевой поверхности монолитного фундамента.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Обязательно следите, чтобы ни один крепеж не находился там, где в будущем будет залита бетонная смесь. В противном же случае достать эти крепежи из залитой плиты уже не получится.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента. В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли. После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.

Устройство арматурного каркаса

Для армирования монолитных фундаментов используется стальная арматура.

Устройство арматурного каркаса

Важно, чтобы прутки не имели жировых загрязнений и коррозионных повреждений. Подобные вещи будут способствовать ухудшению качества сцепления арматуры с бетоном, из-за чего жесткость конструкции и ее прочность заметно снизятся.

Каркас собирается из горячекатаной либо круглой арматурной стали. Прутки должны быть с периодическим профилем. В исключительных случаях каркас собирается из квадратной стали.

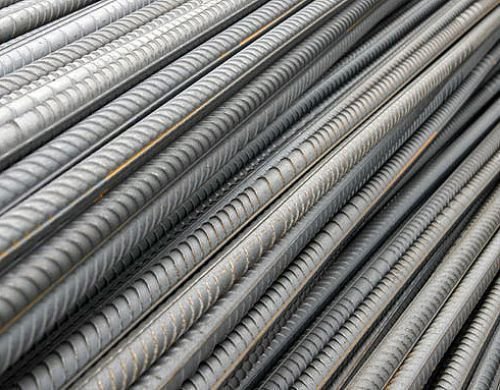

Прутки должны быть с периодическим профилем

В зависимости от своего предназначения арматура в составе укрепляющей конструкции бывает рабочей и распределительной:

• рабочие пруты предназначены для принятия внешних и практически всех внутренних нагрузок, создаваемых тяжестью здания;
• функции же распределительной арматуры понятны из ее названия – она отвечает за распределение поступающих нагрузок между рабочими осями.

То есть армопояс – это полноценный комплекс, каждый элемент которого работает сообща с другими.

Для соединения арматуры можно применять метод проволочной скрутки, но профессионалы в большинстве ситуаций советуют использовать сварные соединения.

Перед началом обустройства каркаса арматура правится, сортируется и режется. В среднем, как показывает практика, на 1 м3 бетонной смеси уходит порядка 100 кг армирующего материала. Сборка каркаса выполняется непосредственно на стройплощадке.

При монтаже опалубки обязательно следите, чтобы стальные стержни оставались на своих местах. Максимально допустимое смещение составляет 20% от диаметра отдельного стержня. Проверьте опалубку после установки арматуры и сразу же устраните любые появившиеся дефекты.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Нельзя допускать, чтобы в бетонную заливку попадал грунт. Это приводит к существенному уменьшению прочности фундаментной системы и способствует появлению трещин.

Уход за фундаментом после завершения заливки

После заливки бетон требует определенного ухода. В особенности большое внимание требуется в течение примерно полутора недель после заливки. Прежде всего, следует стараться поддерживать оптимальные значения влажности и температуры.Лучше всего, если бетон будет твердеть при температуре в диапазоне +18-+25 градусов. Нельзя допускать никаких механических нагрузок, ударов и любых других воздействий, способных привести к разрушению целостности конструкции.

Свежезалитый фундамент должен быть защищен от воздействия холода, ветровых нагрузок, прямого солнечного излучения, т.к. все это будет способствовать уходу влаги из состава бетона, что неизбежно приведет к образованию трещин. В жару плиту нужно накрыть каким-нибудь влагоемким материалом, к примеру, мешковиной либо какой-то плотной тканью, и периодически поливать холодной водой.

Уход за фундаментом после завершения заливки

Периодичность смачивания определяйте в индивидуальном порядке, главное, чтобы поверхность фундамента всегда была влажной. Если на улице мороз, опалубку нужно дополнительно утеплить, закрыв все открытые поверхности минеральной ватой, опилками или другими подходящими теплоизоляционными материалами.

В случае если строительство ведется в морозную погоду, уложенный бетон необходимо дополнительно обогревать. Обычно для этого конструкция обдувается теплым воздухом либо паром. По возможности в состав смеси лучше добавлять цементы быстротвердеющих марок и с большим показателем тепловыделения. Наиболее часто применяется метод электрического обогрева фундамента.

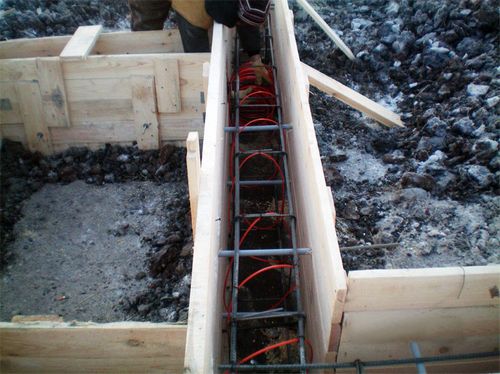

Обогрев фундаментов

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

В процессе демонтажа опалубки будьте предельно осторожны. Нельзя допустить того, чтобы углы конструкции осыпались (а они к этому времени, как правило, еще не успевают набрать требуемую прочность). Любые дефекты, появившиеся после демонтажа опалубки, рекомендуется сразу же зачищать железной щеткой, тщательно промывать чистой водой под сильным напором и затирать «легким» цементным раствором, приготовленным из 1 части цемента и в 2 раза большего объема песка.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Видео – Фундамент монолитная плита своими руками

tolkostroyka.ru

Монолитная плита фундамента своими руками

Пошаговое руководство по обустройству монолитного фундамента

Чтобы строительство нового дома своими руками через пару лет не переросло в капремонт, нужно позаботиться о правильном фундаменте. От него требуется не только выдерживать вес постройки – с этим-то проблем обычно и не возникает. Гораздо труднее компенсировать влияние излишне подвижного грунта на стены. На сложных участках со слабой почвой с этой задачей может справиться только фундамент монолитная плита.

Когда без плиты не обойтись?

По сути это всего лишь железобетонная «подушка», на которой и стоит дом. Благодаря максимальной площади опоры нагрузка от строения передается на грунт уже в распределенном виде, а давление уменьшается в несколько раз. И чем шире окажется «пятно контакта» на схеме, тем оно ниже. Это свойство позволяет применять плитный фундамент там, где вес постройки превышает несущую способность почвы.

Еще один случай, когда без сплошного основания не обойтись – пучинистые грунты (пески, супеси, все глинистые типы). Сюда же можно отнести обводненные и заболоченные зоны. Использование на таком участке монолитной ленты приведет к тому, что одна часть дома в сезон будет подниматься, другая опускаться, а несущие стены просто станут работать на разрыв. И если упругое дерево подобные нагрузки еще способно переносить, то кирпичные или блочные постройки от такого обращения быстро пойдут трещинами.

Выход – та же монолитная плита. Помните картинку из учебника физики, где спичечный коробок качается на волнах, но не двигается? По такому же принципу будет работать и плоский фундамент. Грунт может поднимать или опускать его, а дом останется неподвижен относительно бетонной плоскости.

Это два исключительных случая, когда применение монолитной основы экономически оправдано. В любой другой ситуации от него лучше отказаться в пользу более дешевых металлических свай или бетонных лент. Впрочем, это лишь вопрос денег – других ограничений нет. Цена фундамента под ключ даже небольшой толщины в 25 см начинается от 3600 руб/м 2. более мощная плита потянет уже на 4000-5200. И даже устройство монолитного основания своими руками выйдет лишь вдвое дешевле, так как главная статья расходов – это закупка и доставка стройматериалов. А их как раз потребуется немало.

Поэтапная технология возведения

Если участок как раз попал под определение исключений или строителю не так жалко денег, как собственных сил, пора знакомиться с монолитной технологией и изучать руководство по устройству плиты. Пошаговая инструкция разделяет строительство фундамента на отдельные этапы. Каждый шаг – это новый слой своеобразного «пирога», и пропускать ни один нельзя. Работы традиционно начинаются с разметки, подготовки и выравнивания котлована. В него и будут постепенно укладываться стройматериалы. Обычно под мелкозаглубленный плитный фундамент достаточно снять пласт плодородной почвы и вырыть ровную площадку на глубине от 0,5 до 0,7 м.

Дальше порядок работ будет таким:

1. Устройство дренажной подушки.

Засыпают первый слой песка, увлажняют и трамбуют его до получения ровной поверхности. В зависимости от веса будущей постройки (с учетом самой плиты фундамента) толщину готовой подушки выбирают от 20 до 30 см. Сверху стелют геотекстиль и делают повторную отсыпку на высоту 20 см, но уже из щебня.

На этом этапе можно выполнить бетонную подготовку из жидкого раствора марки М100. При наличии гравийной подушки этот пункт необязателен, хотя стоимость заливки невелика, зато пользы много. Толщина защитного бетонного слоя составляет всего 1 см, но обеспечивает большую устойчивость фундамента на грунте и лучшую его защиту от избыточной влаги. На этом же этапе можно позаботиться об утеплении монолитного основания и частично реализовать технологию шведской плиты. Для этого по всей площади формируется сплошная подушка из пенопласта или полистирола высокой плотности. Но, опять-таки, все на усмотрение хозяина.

2. Гидроизоляция фундамента.

Самый недорогой и важный этап работ, после которого монолитная плита приобретает «иммунитет» к разрушительному влиянию влаги. Ведь незаглубленное основание в любом случае окажется выше уровня промерзания грунта, и зимой впитавшаяся вода начнет разрывать его изнутри. Недоступность бетона для воды станет залогом его длительной службы.

Инструкция по гидроизоляции фундамента рекомендует начинать работы с геоткани поверх дренажа. Ее преимуществом иногда называют непроницаемость для цементного молочка, но чтобы оно достигло слоя гравия, плиту пришлось бы заливать водой из шланга.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

На самом деле плотная мембрана обеспечивает защиту тонкой изоляции от повреждений. На геоткань в два слоя укладывают п/э пленку толщиной 0,2 мм и спаивают стыки двойным швом. Иногда в качестве гидробарьера используют рубероид, но срок его службы недостаточно большой – лет через 10 он сгниет, а заменить будет нельзя. Изоляция берется такой ширины, чтобы по окончании работ плитный фундамент можно было обернуть ей с торцов. Так создается безразрывный водонепроницаемый слой, который защитит бетон от влаги и последующего разрушения с приходом морозов.

3. Монтаж опалубки и каркаса.

Плитный фундамент имеет небольшую высоту – от 15 до 40 см, так что для палубы будет достаточно обычных досок. Главное – хорошо их укрепить, поставив боковые укосы и распорки, а также проверить параллельность противоположных стенок. Арматура укладывается двумя горизонтальными поясами с поперечными перевязками. Размер ячеек выбирается от 200 до 300 мм – такая схема армирования монолитной фундаментной плиты считается оптимальной в плане прочности, хоть и требует большого расхода стержней и вязальной проволоки. Расстояние от концов прутьев до внешних стенок монолита должно быть около 50 мм. Это обеспечит металлу надежную защиту от коррозии в теле бетона.

Если же планируется армирование фундамента стеклопластиковой арматурой, разницу можно уменьшить вдвое, так как композит совершенно не боится влаги. В остальном схема укладки стержней остается прежней. Подобная замена традиционного металла выполняется прутьями меньшего диаметра и дает неплохую экономию средств, при этом прочность каркаса сохраняется. Плюс – на разрыв сопротивление у стеклопластиковой арматуры гораздо выше, чем у той же АIII.

4. Укладка бетона.

Весь объем опалубки фундамента необходимо заливать в один прием. Вручную такое количество раствора приготовить будет сложно, так что проще заказать его доставку с ближайшего РБУ. Марка бетона выбирается на основании прочностного расчета, но обычно хватает М250-М350. Главное, чтобы подвижность смеси была достаточной – класс П3 или выше, если работы выполняются в жаркую погоду.

Свежезалитая монолитная плита уплотняется и выравнивается вибромашинами либо заглаживается широким правилом. Качество бетонной поверхности на этом этапе имеет огромное значение, так как схватившийся раствор тяжело поддается обработке. Лучше сразу все сделать правильно, чем потом шлифовать цементный камень. Плита накрывается пленкой, но уже через сутки ее придется смачивать. Вообще бетонные работы желательно подгадывать на сырую и пасмурную погоду, чтобы гидратация протекала в нормальном режиме.

По технологии монолит должен набирать прочность 4 недели, но распалубку фундамента можно выполнить и раньше. Для продолжения строительства бетону хватит и 70 % от заявленной марки – их он достигнет уже на второй неделе. Так что выжидать полный срок необязательно. После распалубки оставленные края гидроизоляции поднимают с земли и припаивают к торцам плиты.

Технология устройства монолитного основания действительно является самой простой и не требует от строителей большого опыта. Именно поэтому ее часто выбирают те, кто вынужден обходиться своими силами. Ведь при соблюдении инструкции серьезные ошибки практически исключены, а с расходами на первых порах никто не считается.

Но на строительстве монолита можно, а порой и нужно экономить. Для этого делают расчет толщины плитного фундамента на основании схемы постройки. Монолит должен быть достаточно мощным, чтобы сопротивляться нагрузкам на изгиб в промежутках между стенами. Частично «плечо рычага» можно уменьшить за счет формирования на плите ребер жесткости.

В то же время фундамент слишком большой толщины окажется не только материалоемким и дорогим, но еще и увеличит давление на грунт за счет своего веса. Так что стоит потратить полчаса времени и самостоятельно разобраться в технологии проектирования ж/б-плит.

Плитный фундамент. Пошаговая инструкция своими руками

Плитный фундамент является самым прочным и надежным фундаментом из всех известных видов, однако он же является и самым дорогостоящим. Высокая цена такого фундамента обусловлена большим количеством затрат на бетон и изоляционные материалы, ведь размер такого фундамента равняется габаритам основания дома.

Фундамент плита. Плюсы и минусы плитного фундамента дома

Плюсы при строительстве

1. Неоспоримым плюсом плитного фундамента является то, что он дает возможность построить каркасный дом. вообще любое здание (тяжелый дом, баню и т.п.) даже на заболоченных грунтах или торфяниках.
2. Конструкция такого фундамента, который представляет собой монолитную армированную плиту, позволяет ему как бы «плавать» на поверхности почвы, перемещаясь вместе с мигрирующим верхним слоем влажных грунтов. За такую особенность плитный фундамент прозвали плавающим.
3. Сложности возведения плитного фундамента связаны, как правило, с моментом расчета необходимых материалов.
4. Такого рода фундамент-монолитная плита станет полом для цокольного этажа дома, что достаточно удобно и практически выгодно.

Минусы монолитной плиты в фундаменте

1. Конечно это дороговизна, не все могут себе его позволить. И хотя плитный фундамент является самым дорогим из всех, экономить на его возведении не стоит, ведь от его прочности зависит устойчивость и долговечность всей постройки.
2. Если вы вдруг захотите перенести каркасный дом, с фундаментом стоит попращаться, в отличии от винтовых свай. которые можно выкрутить и использовать снова.

Возведение фундамента. Этапы установки

1. Плитный фундамент является мелкозаглубленной разновидностью фундаментов. После основной разметки на участке строения роется котлован. Плитный фундамент устраивают таким образом, чтобы он не сильно выступал на поверхности почвы. Глубина котлована рассчитывается исходя из следующих размеров: высота самого фундамента (20-40 см.) + высота песчанной подушки (не менее 10 см.) + слой теплоизоляции (до 10 см.).

Засыпаем песок. Выравниваем основание

2. На дно котлована насыпается песчаный слой, который необходимо тщательно утрамбовать. Некоторые строители засыпают слой щебня, но это не обязательно, он всё равно умнется в песок. Пенокомплекс тоже не обязателен, но фирмы, чтобы больше заработать, делают с ним. Затем кладется слой гидроизоляции. в качестве которой может быть использован рубероид, застилаемый внахлест и спаянный газовой горелкой. В зависимости от климата на слой гидроизоляции укладывается теплоизоляционный материал (пенопласт или пенополистирол ). Следует знать. что данный фундамент требует утепления не только в основании плиты, но и с боков конструкции.

3. Следующий этап – возведение опалубки по всему периметру будущей монолитной плиты-фундамента.

Доски опалубки также покрывают гидроизоляцией.4. Далее по всей поверхности фундамента в виде решетки укладывается арматурный каркас из прутьев диаметром не менее 12 мм. Прутья фиксируются между собой проволокой, размер полученных после связки окошек может быть 20 на 20 см. или 30 на 30 см.

Как сделать фундамент монолитная плита своими руками

На влажных, пучинистых грунтах или грунтах с высоким подъемом грунтовых вод идеальным вариантом для фундамента является армированная плита. Особенно это касается зданий, чувствительных к деформациям – постройкам из газобетона, кирпича и пр. При четком соблюдении всех технологий, изготовить фундамент монолитная плита своими руками можно без привлечения специалистов.

Когда можно использовать плитный фундамент?

В отличие от ленточного фундамента, плита толщиной 25-40 см в них закладывается не под несущие стены, а под всю постройку. При подвижке грунта такая «подушка» будет чуть приподниматься одновременно с домом, не нанося ему какого-либо ущерба. Мелкозаглубленные плитные фундаменты наиболее часто используются в северных районах Европы для построек, имеющих небольшой вес .

Для изготовления такого основания используют морозоустойчивый бетон М300 с водонепроницаемостью W8. При слишком близком расположении грунтовых вод желательно применение особого сульфатостойкого бетона.

Совет. При большом весе строения для предохранения плиты от растрескивания можно использовать конструкции, оснащенные ребрами. направленными в сторону грунта. Такие ребра также, как и само основание, армируются металлическими прутками.

Ребристая фундаментная плита

Наиболее существенным недостатком плитных конструкций является сложность устройства подвальных помещений и цокольных этажей. Ведь при их возведении стоимость слоя утепления будет равна стоимости самого фундамента.

Выбор и укладка арматуры

1. Для фундаментов подобного типа используют только ребристую арматуру. Каркас выполняется из стержней 12-16 мм с ячейками размером 20 см. При строительстве хозпростроек (бань, небольших дачных домов, гаражей) применяют прутки толщиной 12 мм. Более тяжелые и массивные одно- и двух дома возводят на фундаменте с армированием прутками толщиной от 16 мм.

2. Арматура укладывается в два слоя. Верхний и нижний горизонтальные слои должны состоять из продольных и поперечных прутков. Вертикальная арматура при этом связывает оба пояса вместе.

Совет. Прочность арматуры в месте сварки снижается, поэтому ее рекомендуется не сваривать, а связывать. Кроме того, при слишком жесткой фиксации прутков на подвижных грунтах жесткая связка может попросту лопнуть. Поэтому они должны иметь некоторую степень свободы, которую обеспечивать именно связка. Однако во избежание смещения прутков при заливке они должны примыкать к арматуре достаточно плотно.

3. Скреплять арматуру следует вязальной проволокой круглого сечения (не менее 1-1,2 мм). Она обязательно должна быть обожженой и легко гнуться.

4. Для связки вязальную проволоку складывают вдвое, затем оборачивают ею арматуру и скручивают ее концы друг с другом плоскогубцами, специальным крючком, цангой (приспособлением со втулкой для зажима) или вязальным пистолетом. На одну вязку необходимо около 30 см проволоки.

Крючок для вязки арматуры

5. Чтобы арматура не касалась опалубки, ее лучше укрепить с помощью пластиковых бабышек .

Пластиковые бабышки для арматуры

Порядок укладки плитного фундамента

1. По всей площади будущего фундамента вынимается грунт на требуемую глубину. Он должен быть тщательно выровнен, в противном случае давление грунта на плиту будет неравномерным. Однако рыхлить или перекапывать землю в месте закладки категорически запрещено.

Выравнивание участка для бетонирования

2. Подготовленная площадка должна быть по размеру на 2-5 м шире габаритов строения.

3. Монолитная фундаментная плита из железобетона укладывается на 10-30-сантиметровую «подушку» из песка и щебня, которая служит для дополнительной амортизации строения и предохранения основания от влаги. «Подушка» укладываются послойно, при этом каждый слой проливается водой и трамбуется.

Схема плитного фундамента

4. После слоя подушки укладывается коммуникация (водопроводные, канализационные и дренажные трубы).

5. Для обустройства дренажной системы под будущим фундаментом выкапываются поперечные траншеи, которые закрываются геотекстилем, а затем в них монтируются перфорированные трубы с отверстиями для сбора воды. Траншея засыпается мелкой фракцией щебня и вновь закрывается геотекстилем.

Прокладка дренажной системы

6. Поверх песчаного слоя кладется бетонная стяжка толщиной 10 см, а после ее полного высыхания слой гидроизоляции. В качестве нее лучше использовать современные битумно-полимерные материалы, стойкие к перепадам температур: в таком случае фундамент прослужит гораздо дольше.

Совет. Для защиты от влаги бетонную стяжку желательно дополнительно обработать грунтовкой из солярки с добавлением 40% битума.

7. По краям плиты делается нахлест 30-50 см (в дальнейшем края гидроизоляционного материала следует завернуть на плиту и припаять их к ее торцу). Все его швы спаиваются паяльной лампой.

8. В случае, если черновым полом будет служить самая фундаментная плита, ее следует надежно теплоизолировать с помощью пенопласта или более долговечного эструдированного пенополистирола. Так как при намокании этого материала его теплоизоляционные свойства снижаются, поверх него желательно уложить пленку из полиэтилена.

Расположение слоя теплоизоляции

9. Опалубка возводится чуть выше высоты плиты. Ее сколачивают из досок или изготавливают из щитов. Наружная сторона опалубки подпирается досками (подкосами). Она должна располагаться строго вертикально (проверить это можно строительным уровнем) и иметь прямые углы.

Опалубка под плитный фундамент

Схема опалубки под монолитную плиту

10. После установки слоя арматуры площадка заливается бетонным раствором. Он должен иметь достаточную степень подвижности, так, чтобы щебень не застревал между стержнями арматуры.

11. Раствор готовится по рекомендациям конкретного производителя цемента. На 10 кг цемента обычно берется 30 кг чистого песка без примесей глины и 50 кг щебня.

12. Залитый раствор тщательно разравнивается и оставляется до полного просыхания.

Пропорции приготовления раствора для фундамента из цемента М400

Посмотрите видео: фундамент монолитная плита своими рукамиЧасть 1

Часть 2

Источники: http://stroitel-list.ru/fundament/poshagovoe-rukovodstvo-po-obustrojstvu-monolitnogo-fundamenta.html, http://domsdelat.ru/fundament/plitnyj-fundament.html, http://svoimi-rukamy.net/78-fundament-monolitnaya-plita.html

blogforbuilder.ru

Фундамент монолитная плита своими руками

Как самому сделать монолитный фундамент — инструкция по шагам

Какой фундамент построишь, столько дом и простоит. Поэтому отнеситесь к выбору серьезно, чтобы гарантировать сооружению долгую жизнь. Монолитный фундамент подойдет для строительства на проблемных грунтах, так как в конструкции нет слабых мест соединения, как в сборных основаниях.

Существует 3 вида основания из монолитного бетона. Выбор зависит от веса строения, типа почвы и вашего бюджета. Залить монолитный фундамент своими руками не так сложно, особенно малозаглубленную ленту и плиту.

Под всеми несущими стенами будущего сооружения делают ленту из бетона. Она бывает малозаглубленной (30 ‒70 см) и заглубленной (1 м и более). При высоком уровне грунтовых вод на глинистых почвах обязательно заглублять фундамент ниже линии промерзания почв, укреплять и изолировать от воды. Это оптимальный вариант фундамента дома с подвалом.

Самый недорогой, весь фундамент — столбы на расстоянии 1‒2 м. Подходит только для одноэтажных легких построек на неподвижных грунтах. Иногда эту технологию сочетают с лентой, чтобы сделать подпол небольшого размера.

Фундаментную плиту легко рассчитать и залить. Также как и лента, такой фундамент бывает малозаглубленным и заглубленным. Первый вариант позволяет существенно сэкономить на размере земельных работах, но не дает обустроить помещение под домом. Зато у вас сразу будет готов черновой пол. Второй тип подойдет для тяжелого строения, кроме того, там можно сделать подвал. Но стоимость такой плиты высока.

Когда целесообразно использовать:

• Проблемные почвы.
• Для домов из тяжелых материалов (бетон, кирпич, камень).
• Для построек на ровной местности.

Допустим, вы уже провели все необходимые расчеты, выполнив экспертизу почвы и просчитав вес дома, и нарисовали схему будущего основания. Технология монолитного плитного фундамента проста, поэтому при желании ее просто залить самому.

1. Разметим площадь будущего дома по схеме.

2. Удалим грунт и выровняем поверхность. Оптимальная толщина монолитной плиты — 20‒40 см, в зависимости от грунта и общего веса конструкции.

3. Засыпаем песок, хорошо утрамбовываем. Для этого его лучше смочить, если есть возможность, используйте виброплиту для трамбовки. Затем засыпаем щебень, толщина каждого слоя — 10‒15 см, в зависимости от наличия бетонной подготовки и характеристик грунта.

5. Возведем бетонную подготовку. Уложите пленку на поверхность, чтобы жидкость не уходила в песок, Обычно используют марки М50‒М100. Толщина — 5‒10 см.

4. Монтируем необходимые детали водопровода и канализации. Лучше установить над трубами коробы, это убережет конструкцию от разрушения.

6. Положим материалы для гидроизоляции. Их размер должен немного превышать площадь будущей фундаментной плиты, а все швы нужно спаять.

7. Уложим слой теплоизоляции.

8. Монтируем арматуру.

9. Устанавливаем опалубку.

10. Заливаем бетон и уплотняем. Удобнее использовать виброуплотнитель, чтобы равномерно и быстро распределить бетон по всей опалубке.

11. Покрываем защитной пеленкой. Ждем 3-4 недели, пока бетон наберет достаточную прочность для дальнейших работ.

Нюансы и рекомендации по заливке

1. Зачем нужны ребра жесткости?

Плита не всегда бывает плоская. Для тяжелых строений и проблемных почв под несущие стены устанавливают ребра жесткости. Чаще всего они бывают прямоугольными или же уменьшаются к низу. Такая конструкция повышает прочность. Ребра, размещенные над плитой, позволяют создать технический подвал небольшого размера, что упростит проведение коммуникаций в дом. Но тогда поверхность монолитной фундаментной плиты уже не будет черновым полом.

2. Чем гидроизолировать?

Полиэтиленовой пленкой толщиной от 200 мкм или рубероидом. Существуют специальные материалы для бетона, например, Дельта МС. Он отлично изолирует от воды, а если УГВ небольшой, может играть роль бетонной подготовки. Также для этой цели используется геотекстиль.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

3. Обязательно ли утеплять монолитную конструкцию?

Да. Бетон хорошо проводит тепло, а большое количество арматуры создает мостики холода. Распространенные утеплители — пенополистирол и пенопластное полотно.

4. Нужно ли делать дренаж?

Однозначно нужен, если на участке высокий УГВ. Важно соблюдать уклоны труб, предусмотреть место для отводки вод, сделать колодцы, чтобы в случае заиливания труб их можно было почистить. Дренаж обычно укладывают в геотекстиль на песчано-гравийную подушку.

5. Как и из чего соорудить опалубку?

Рекомендуем использовать ламинированную фанеру. Снимать такую опалубку будет легко. Если вы делаете ее из обычных досок, обстругайте их там, где они будут прикасаться к бетону. В опалубке не должно быть щелей, а ее прочность проверяют, ударив ногой. Существует множество смесей, которыми смазывают опалубку, чтобы легче было снимать ее, для этой же цели можно закрепить на ней пленку. Скреплять опалубку лучше саморезами, а не гвоздями.

6. Как правильно армировать?

Для плиты 20‒40 см достаточно 2 слоя армирования. Расстояние по горизонтали не должно превышать 20‒30 см. Расстояние до границ бетонной плиты — 15‒20 см. Для скрепления арматуру связывают проволокой. Монолитный железобетонный фундамент выдержит нагрузку двух- трехэтажного дома из бетона, кирпича, камня. Для армирования подойдут стержни диаметром 10‒16 мм, в зависимости от веса дома.

7. На чем можно сэкономить?

Если вы планируете обустраивать крыльцо или террасу большого размера, сделайте там ленточный фундамент, чтобы не расходовать бетон, так как нагрузка на эту часть будет в разы меньше.

Основные ошибки при строительстве

1. Неправильный уход. Согласно инструкции бетону необходимо 28 дней для набора марочной прочности. Особенно важны первые дни, если стоит сухая и солнечная погода, накройте бетон тентом и поливайте его водой. Оптимальная температура для твердения +15-20 градусов.

2. Низкая марка. Для строительства монолитной основы необходим бетон выше М200, а если грунт проблемный — выше М300.

3. Слабая опалубка. Непрочная конструкция расширится под давлением смеси, из-за этого бетона не хватит. Такую ошибку невозможно исправить, основание придется сносить и перестраивать, так как обязательно заливать все за один раз. Если вы решили строить самостоятельно, лучше показать опалубку специалисту.

4. Недостаточная тепло- и гидроизоляция. Высокая марка и сильное армирование не спасет от трещин, особенно для фундамента на подтапливаемых территориях, а расходы на отопление перечеркнут экономию на теплоизоляции.

5. Неправильное армирование. Связывать стержни нужно, чтобы они перекрывали друг друга на 10‒20 см в зависимости от диаметра. В монолитной железобетонной конструкции арматура препятствует растяжению, а бетон — сжатию, поэтому прочность достигается гармоничным сочетанием компонентов.

6. Крыльцо. Случается, что застройщики забывают про крыльцо. Но его лучше делать сразу, чтобы при усадке в почву дом и крыльцо не разошлись.

Если вы решили строить своими силами, заранее сделайте расчеты и нарисуйте схему, чтобы выбрать правильный тип. Не существует универсальной монолитной конструкции, подходящей для любого случая. Следуйте технологии строительства фундамента пошагово, чтобы не исправлять свои ошибки.

Как сделать фундамент монолитная плита своими руками

На влажных, пучинистых грунтах или грунтах с высоким подъемом грунтовых вод идеальным вариантом для фундамента является армированная плита. Особенно это касается зданий, чувствительных к деформациям – постройкам из газобетона, кирпича и пр. При четком соблюдении всех технологий, изготовить фундамент монолитная плита своими руками можно без привлечения специалистов.

Когда можно использовать плитный фундамент?

В отличие от ленточного фундамента, плита толщиной 25-40 см в них закладывается не под несущие стены, а под всю постройку. При подвижке грунта такая «подушка» будет чуть приподниматься одновременно с домом, не нанося ему какого-либо ущерба. Мелкозаглубленные плитные фундаменты наиболее часто используются в северных районах Европы для построек, имеющих небольшой вес .

Для изготовления такого основания используют морозоустойчивый бетон М300 с водонепроницаемостью W8. При слишком близком расположении грунтовых вод желательно применение особого сульфатостойкого бетона.

Совет. При большом весе строения для предохранения плиты от растрескивания можно использовать конструкции, оснащенные ребрами. направленными в сторону грунта. Такие ребра также, как и само основание, армируются металлическими прутками.

Ребристая фундаментная плита

Наиболее существенным недостатком плитных конструкций является сложность устройства подвальных помещений и цокольных этажей. Ведь при их возведении стоимость слоя утепления будет равна стоимости самого фундамента.

Выбор и укладка арматуры

1. Для фундаментов подобного типа используют только ребристую арматуру. Каркас выполняется из стержней 12-16 мм с ячейками размером 20 см. При строительстве хозпростроек (бань, небольших дачных домов, гаражей) применяют прутки толщиной 12 мм. Более тяжелые и массивные одно- и двух дома возводят на фундаменте с армированием прутками толщиной от 16 мм.

2. Арматура укладывается в два слоя. Верхний и нижний горизонтальные слои должны состоять из продольных и поперечных прутков. Вертикальная арматура при этом связывает оба пояса вместе.

Совет. Прочность арматуры в месте сварки снижается, поэтому ее рекомендуется не сваривать, а связывать. Кроме того, при слишком жесткой фиксации прутков на подвижных грунтах жесткая связка может попросту лопнуть. Поэтому они должны иметь некоторую степень свободы, которую обеспечивать именно связка. Однако во избежание смещения прутков при заливке они должны примыкать к арматуре достаточно плотно.

3. Скреплять арматуру следует вязальной проволокой круглого сечения (не менее 1-1,2 мм). Она обязательно должна быть обожженой и легко гнуться.

4. Для связки вязальную проволоку складывают вдвое, затем оборачивают ею арматуру и скручивают ее концы друг с другом плоскогубцами, специальным крючком, цангой (приспособлением со втулкой для зажима) или вязальным пистолетом. На одну вязку необходимо около 30 см проволоки.

Крючок для вязки арматуры

5. Чтобы арматура не касалась опалубки, ее лучше укрепить с помощью пластиковых бабышек .

Пластиковые бабышки для арматуры

Порядок укладки плитного фундамента

1. По всей площади будущего фундамента вынимается грунт на требуемую глубину. Он должен быть тщательно выровнен, в противном случае давление грунта на плиту будет неравномерным. Однако рыхлить или перекапывать землю в месте закладки категорически запрещено.

Выравнивание участка для бетонирования

2. Подготовленная площадка должна быть по размеру на 2-5 м шире габаритов строения.

3. Монолитная фундаментная плита из железобетона укладывается на 10-30-сантиметровую «подушку» из песка и щебня, которая служит для дополнительной амортизации строения и предохранения основания от влаги. «Подушка» укладываются послойно, при этом каждый слой проливается водой и трамбуется.

Схема плитного фундамента

4. После слоя подушки укладывается коммуникация (водопроводные, канализационные и дренажные трубы).

5. Для обустройства дренажной системы под будущим фундаментом выкапываются поперечные траншеи, которые закрываются геотекстилем, а затем в них монтируются перфорированные трубы с отверстиями для сбора воды. Траншея засыпается мелкой фракцией щебня и вновь закрывается геотекстилем.

Прокладка дренажной системы

6. Поверх песчаного слоя кладется бетонная стяжка толщиной 10 см, а после ее полного высыхания слой гидроизоляции. В качестве нее лучше использовать современные битумно-полимерные материалы, стойкие к перепадам температур: в таком случае фундамент прослужит гораздо дольше.

Совет. Для защиты от влаги бетонную стяжку желательно дополнительно обработать грунтовкой из солярки с добавлением 40% битума.

7. По краям плиты делается нахлест 30-50 см (в дальнейшем края гидроизоляционного материала следует завернуть на плиту и припаять их к ее торцу). Все его швы спаиваются паяльной лампой.

8. В случае, если черновым полом будет служить самая фундаментная плита, ее следует надежно теплоизолировать с помощью пенопласта или более долговечного эструдированного пенополистирола. Так как при намокании этого материала его теплоизоляционные свойства снижаются, поверх него желательно уложить пленку из полиэтилена.

Расположение слоя теплоизоляции

9. Опалубка возводится чуть выше высоты плиты. Ее сколачивают из досок или изготавливают из щитов. Наружная сторона опалубки подпирается досками (подкосами). Она должна располагаться строго вертикально (проверить это можно строительным уровнем) и иметь прямые углы.

Опалубка под плитный фундамент

Схема опалубки под монолитную плиту

10. После установки слоя арматуры площадка заливается бетонным раствором. Он должен иметь достаточную степень подвижности, так, чтобы щебень не застревал между стержнями арматуры.

11. Раствор готовится по рекомендациям конкретного производителя цемента. На 10 кг цемента обычно берется 30 кг чистого песка без примесей глины и 50 кг щебня.

12. Залитый раствор тщательно разравнивается и оставляется до полного просыхания.

Пропорции приготовления раствора для фундамента из цемента М400

Посмотрите видео: фундамент монолитная плита своими рукамиЧасть 1

Часть 2

Фундамент в виде железобетонный плиты

При выборе фундамента руководствуются во первых, надежностью, во-вторых стоимостью. Неплохо было бы, если бы сочетались оба качества, но такое возможно не всегда. Одно из самых надежных оснований для строительства дома — фундамент монолитная плита. В некоторых случаях — на нормальных грунтах под легкие дома он обходится относительно недорого, в сложных случаях может быть дорогим.

Область применения и виды

Монолитная плита под дом относится к плавающим незаглубленным фундаментам, бывает также мелкого заложения. Название свое получила из-за того, что железо-бетонная основа заливается под всю площадь дома, образуя большую плиту.

Обязательным условием является наличие песчано-гравийной подушки, которая перераспределяет нагрузку от дома на грунт, и служит демпфером при морозном пучении. Часто такой фундамент — единственное возможное решение. Например, на нестабильных, сыпучих грунтах или на глинах с большой глубиной промерзания.

Классическая утепленная плита фундамента под дом

Конструкция фундамента монолитная плита несложная и надежная, но для ее изготовления требуется большое количество арматуры и большие объемы бетона высокой марки (не ниже B30), ведь армируется и бетонируется вся площадь, занимаемая зданием, да еще с запасом — для большей стабильности. Потому такой фундамент считается дорогим. В принципе, это так, но надо считать. В некоторых случаях его стоимость ниже, чем ленточного глубокого заложения — за счет меньшего объема земельных работ и меньшего количества бетона.

Глубина заложения монолитной плиты определяется в зависимости от массы дома и типа грунтов. При малом заглублении на пучинистых грунтах зимой дом вместе с основанием может подниматься и опускаться. При правильном расчете армирования и толщины плиты на целостность здания это не влияет. Плита компенсирует все изменения за счет силы упругости. По весне, после того как грунт растает, дом «садиться» на место.

Есть четыре типа плитного фундамента:

• Классический. Железобетонная плита устраивается на песчано-гравийно подушке с утеплением или без. Толщина слоя бетона 20-50 см в зависимости от грунтов и массы здания. Толщина слоев подушки зависит от глубины залегания плодородного слоя — его надо полностью снять. Полученный котлован на 2/3 можно засыпать песком и гравием.

Классический вариант фундамента монолитная плита без утепления

Утепленная шведская плита (УШП) со встроенным теплым полом. Во-первых отличается тем, что опалубка плиты несъемная — из L-образных пенополистирольных блоков. Это значительно снижает расходы на отопление — утечка тепла минимальна. Также поверх утепления укладываются трубы теплого пола, на них (иногда — под них) укладывается арматура и все заливается бетоном, толщина бетонного слоя — 10 см. Все коммуникации, включая водопровод и канализацию, закладываются еще на этапе подготовки основания — в песчаную подушку. То есть, после изготовления фундамента, готова система отопления и подведены инженерные системы. Такой подход позволяет ускорить строительство, но сам фундамент получается дорогим. Этот вид основания требует грамотного инженерного расчета и такого же исполнения: при расчете и укладке коммуникаций нельзя ошибаться, так как переделки невозможны. Также возникают вопросы по ремонту систем, замурованных в фундамент. Он невозможен, потому закладывают дорогие материалы с длительной гарантией.

УШП — утепленная шведская плита со встроенным теплым полом

Русский — плита с ребрами жесткости. Для усиления конструкции под тяжелые дома и в тяжелых условиях эксплуатации (сильное морозное пучение) русские ученые придумали делать более массивные ребра жесткости. Их устраивают, как правило, под несущими стенами. Сложность работ при этом возрастает — отдельно устраиваются ребра жесткости, отдельно — плита. Но несущая способность такого фундамента значительно выше, что позволяет уменьшить толщину плиты — до 10-15 см.

Так выглядит в разрезе русский плитный фундамент

Строение фундаментной плиты с ребрами вниз и вверх

Технология строительства утепленной плиты

Экономия энергоносителей становится действительно актуальной темой, так что фундамент без утепления уже мало кто строит. Любой плитный фундамент — это многослойная конструкция, а в случае с утеплением слоев еще больше. Для достижения нужного уровня качества необходимо тщательно выполнять каждый из уровней. Остановимся на каждом подробнее.

Структура фундамента монолитная плита

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, как минимум, на 1 метр. На этом участке полностью снимается плодородный грунт. Его толщина в разных регионах разная — от 20-30 см до 50 см и больше. В любом случае убирают все.

Выкопать котлован с запасом в 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, укладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима, чтобы стены и сам фундамент не мокли.

Полная схема фундамента монолитная плита

Дно ровняют, ямы засыпают, горбы убирают, тщательно все ровняют в уровень горизонта и уплотняют. На выровненное дно раскатывается геотекстиль. Он должен закрывать не только дно, но и стенки. Полотна расстилаются с нахлестом, края склеиваются армированным скотчем. Геотекстиль не дает корням растений прорастать, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпают чистый песок средней зернистости. Слой песка — 20-30 см. Его насыпают тонкими слоями, равномерно распределяют и послойно трамбуют. Слой песка, который качественно можно утрамбовать ручной виброплитой — 8-10 см. Вот такими слоями и укладывают песок. Он должен также быть уложен в уровень, одинаковым слоем по всему котловану.

Песок насыпан, его надо пролить и утрамбовать

Толщину слоя можно контролировать при помощи натянутых шнуров. Их привязывают к вбитым кольям, специально сделанным опорам — скамейкам, к установленной в уровень опалубке (смотрите на фото ниже). Все шнуры должны находится в горизонтальной плоскости. Зная изначальное расстояние от дна котлована до натянутых нитей, можно определять высоту насыпанного слоя.

На утрамбованный песок насыпают щебень. Засыпают сразу весь объем, равномерно распределяя по площадке. Выровненный щебень трамбуют до высокой плотности.

Щебень засыпан, установлены закладные элементы канализации и водопровода

На этом этапе закладывают канализационные и водопроводные трубы. В уже утрамбованном щебне выкапывают канавы требуемой глубины. Они должны быть такими, чтобы вокруг закладных элементов было некоторое пространство. В канавы укладываются трубы, засыпаются песком, выравнивают, лопатой или доской песок уплотняют. Более серьезное уплотнение может привести к трещинам. Потому и укладывают трубы уже после трамбовки.

Бетонная подготовка

По периметру котлована ставят опалубку. Ее собирают обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты — суммарная толщина оставшихся слоев. По ее краю удобно контролировать уровень бетона при заливке, потому доска должна быть обрезной. Для экономии материала, можно выставить опалубку только на подготовку. После схватывания бетона ее демонтируют и выставляют выше, используя повторно для заливки основной плиты. Но потери времени при таком подходе значительные, так что так делают далеко не всегда.

В любом случае опалубку подпирают с наружной стороны упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать массу бетона.

На утрамбованный гравий наливают слой бетона 100 мм. Это может быть бетон невысоких марок — В7,5 — В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утеплителя, также служит для более равномерного распределения нагрузки от дома.

Залита бетонная подготовка

Гидроизоляция

Так как монолитная плита фундамента находится полностью в грунте, она нуждается в тщательной гидроизоляции. Потому обычно используют два типа материалов: обмазочную и рулонную. Основание сначала тщательно обеспыливают, потом пропитывают разведенным керосином или растворителем праймером (и бока бетонной подготовки тоже промазывают). Продается он очень густым и плохо схватывается с бетоном. В результате рулонная гидроизоляция приклеивается плохо и фундамент будет мокнуть. Разведенный он становится более текучим и проникает глубже в бетон. Свойства свои при этом почти не теряет.

При раскладке рулонной гидроизоляции, ее выпускают за пределы фундамента на 10-15 см. Полотнища раскатываются с нахлестом, соединяющиеся края обязательно промазывают битумной мастикой и хорошо прижимают. При раскладке надо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, может понадобится два слоя рулонной гидроизоляции. Ее тогда раскатывают поперек, и клеят тоже на праймер (битумную гидроизоляцию), но уже можно не разводить.

Гидроизоляция монолитной плиты фундамента двойная — обмазочная и рулонная

Из рулонных гидроизоляционных материалов лучше всего себя показали Гидроизол, Технониколь Техноэласт ЭПП -4 на полистироле высокой плотности. У Технолниколя данной марки высокая прочность на разрыв около 60 кг, что увеличивает шансы, что его не повредят при дальнейших работах. Использовать рубероид, как бы ни хотелось сэкономить, не следует. В современном исполнении он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите вы не сможете, потому закладывайте лучший материал.

Уменьшить капиллярный подсос влаги через плиту можно еще при помощи жидких пропиток типа Бетонита. Она в разы снижает впитываемость влаги. Проникает на глубину до 50-60 см, так что бетонную подготовку пропитает насквозь. Минус этого материала — высокая цена, но свойства у материала отличные.

Для утепления плитного фундамента используют экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя — 10-15 см, в зависимости от региона (для Средней Полосы достаточно 10 см). Укладку проводят как минимум в два слоя, перекрывая швы, который образуют мостики холода. Времени это требует больше, но затраты на отопление будут меньше. Если плиты будут иметь L-образный замок, их можно класть в один слой.

Так как пенополистирол «не дружит» с нефтепродуктами, на него расстилают плотную полиэтиленовую пленку, а потом уже укладывают теплоизоляционный материал.

Армирование

Для армирующего каркаса используется ребристая арматура класса AIII, диаметром 12-14 мм. Она укладывается вдоль и поперек, с шагом в 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы здания. Все параметры армирования считаются отдельно.

От края плиты арматура должна находится на расстоянии не менее 5 см. Потому укладывается она на специальные подставки, которые обеспечивают требуемый зазор.

Первый ряд армирования связан, выставлены некоторые стойки для подвязывания второго пояса

При армировании получается клетка, в каждом месте пересечения прутья связывают между собой специальной мягкой стальной проволокой. Есть еще техники соединения — при помощи пластиковых хомутов или сварки. Пластиковыми хомутами связывать быстро, но не все им доверяют. Сварку использовать не рекомендуют, потому что сварной шов — самое уязвимое для ржавчины место, да и слишком жесткое получается соединение. При использовании проволоки и хомутов вся конструкция может немного «играть» без разрушения связки, а при сварке такие подвижки приводят к тому, что шов лопается. В результате надежность такого армирования низка.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается под каждый конкретный случай и может быть от 20 см до 50 см. При заливке используют бетон не ниже марки B30. Весь периметр надо залить за один день, избегая появления вертикальных швов. Потому для бетонирования плитного фундамента чаще всего бетон привозят готовый: требуются большие объемы в определенный срок.

Одновременно с распределением бетона его вибрируют

График прибытия машин надо рассчитать так, чтобы у вас было время распределить первую порцию и уплотнить ее. Для уплотнения используют строительные глубинные вибраторы, которые создают высокочастотные колебания. В результате удаляются весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результат этой обработки — не только ровная поверхность бетона, но и более высокий класс по гигроскопичности.

В крайнем случае можно заливать плиту горизонтальными слоями. Вертикальное деление в данном случае неприемлемо, так как в местах стыков скорее всего пойдут трещины.

Уход за бетоном

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температуры выше +5°C. Заливать плиту желательно в теплую погоду с температурой около +20°C. Этот температурный режим оптимален для процесса твердения. Уход за бетоном монолитной плиты состоит в предупреждении механических повреждений и поддержании влажности.

Сразу же после укладки бетон закрывают пеленкой или брезентом. Это не дает ему нагреваться от солнца, на него не действует ветер. Пленку склеивают в большие полотнища. Полосы укладывают с заходом в 10-15 см, проклеивают скотчем. Желательно чтобы непрокленных стыков было как можно меньше, то есть укрытие должно состоять из одного или двух кусков, если один слишком неудобен. При этом отдельные куски пленки заходят один на другой не менее чем на полметра.

Послезаливки монолитная плита укрывается пленкой

Размеры пленки такие, чтобы была закрыта и боковая поверхность опалубки, а на края пленки можно было уложить груз, который не даст ветру ее поднять. Также грузом — досками- прижимают место прехлеста двух полотнищ, чтобы уменьшить парусность, их можно разложить по поверхности.

Если температура воздуха выше +5°C, примерно через 8 часов после заливки, бетон первый раз поливают водой. Орошение должно быть капельным, не струйным. Чтобы не повредить поверхность каплями, на нее можно уложить мешковину или насыпать слой опилок, а сверху закрыть пленкой. Поливают укрывной материал, а он поддерживает влажность бетона. В любом случае полив ведут только при температуре выше +5°C.

Если есть угроза заморозка, плиту и опалубку дополнительно утепляют. Использовать можно любые теплоизолирующие материалы, как приготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты рекомендуют удалять опалубку после того, как бетон наберет 70% от проектной прочности. Этот срок зависит от температуры, в которую происходит твердение. Эта зависимость приведена в таблице.

Таблица набора прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее строительстве

Как уже говорили ранее, разработанная шведскими строителями утепленная плита под дом является энегосберегающей. При ее строительстве используется несъемная опалубка из экструдированного пенополистирола. В результате утечки тепла в грунт минимальны. Второе коренное отличие — вмонтированная в плиту система водяного теплого пола.

Так как инженерные системы оказываются залиты в толще бетона, она требует точного и грамотного расчета. Высокие требования предъявляются и к исполнению. Даже небольшие ошибки критичны. Делать УШП вы можете и сами, но проект лучше заказать. Примерный расклад по затратам смотрите в следующем фото. Суммы уже неактуальны, но процентное соотношение справедливо. Стоимость проекта фундамента составляет порядка 1%.

Примерное процентное соотношение затрат на монолитный плитный фундамент

В следующих видео вы увидите этапы изготовления шведской плиты под конкретный дом. Описано много полезных приспособлений, которые облегчат работу, даны пояснения по некоторым особенностям.

А еще посмотрите, как такую плиту заливают немцы. Тоже много полезных нюансов.

Источники: http://stroitel-list.ru/fundament/kak-samomu-sdelat-monolitnyj-fundament-instrukciya-po-shagam.html, http://svoimi-rukamy.net/78-fundament-monolitnaya-plita.html, http://stroychik.ru/fundament/fundament-monolitnaya-plita-svoimi-rukami

1pofundamentu.ru

Фундамент «монолитная плита» своими руками



Фундамент «монолитная плита» своими руками.

Любой строитель с уверенностью скажет, что хороший дом – это надежный фундамент. В то же время, специалисты утверждают, что монолитный фундамент не только облегчает возведение сооружения любого конструкционного решения, но и увеличивает срок его службы.

Технологически процесс возведения монолитного фундамента достаточного прост, однако следует придерживаться установленной технологии. Качество возведения монолитного фундамента, прежде всего, зависит от правильности проведения подготовительных работ. Все работы доступны простому человеку и позволяют возвести фундамент «монолитная плита» своими руками.

Преимущества монолитного фундамента

Данный тип фундамента имеет высокие показатели плоскостной нагрузки со свойствами равномерного распределения давления на грунт. Уникальность монолитного фундамента в том, что он идеально подходит для территорий с сыпучими грунтами, и грунтами, подверженными повышенному воздействию грунтовых вод.

Такие фундаменты прекрасно подходят как для деревянных срубов, так и для модульных сооружений. Также они прекрасно выдерживают строения, возведенные из традиционных строительных материалов. Они используются как для капитальных сооружений частных домовладений, так и для загородных домов с облегченной конструкцией. На их основе могут возводиться обслуживающие помещения, гостевые домики и бани.

Конструкционное разнообразие монолитных фундаментов

В зависимости от целевого назначения сооружения, которое будет возведено на основе монолитного фундамента, различают их конструкционное разнообразие, которое основывается на том, что в итоге сооружается плита с внутренним усиленным каркасом, расположенном на специальной подушке.

Также технология сооружения монолитной плиты и ее технические характеристики не требует выкапывания глубокого грунтового котлована.

На сегодняшний день на строительном рынке представлены основные технологические решения строительства монолитных фундаментов, которые отличаются по типу подушки, наличия гидроизоляции, а также по высоте его расположения над линией грунта. В то же время, сооружение монолитного фундамента укладывается в определенный процесс, который описан ниже.

Подготовительные работы

Начало работ по сооружению монолитного фундамента связано с расчисткой предполагаемого места возведения от насаждений, растений и, при наличии старых построек.

После этого на грунте делается разметка участка в соответствии со строительным планом на сооружение. Также важно, что данный объем работ проводится с помощью подручных средств и собственной физической силы собственника земельного участка.

Следующим этапом является планирование участка, который проводится с помощью строительной техники типа бульдозер (

Планирование участка бульдозером

Планирование участка бульдозером) или вручную, подсобными рабочими или собственными силами.

Земельные работы

После проведения подготовительных работ проводится выемка грунта и обустройство котлована, который должен соответствовать возводимому виду монолитного фундамента и его толщины, которая может достигать до 50 сантиметров.

Общая глубина фундамента обычно достигает до полутора метра, в котором согласно конструкционному решению закладывается подушка монолитной плиты (

Котлован

Котлован).

Далее проводится выравнивание грунтового основания, которое проводится с помощью строительного уровня. При этом нижняя линия котлована должна быть выведена в ноль, что в последующем обеспечивает надежность и долговечность сооруженной монолитной плиты.

Выполнение этой работы продолжается обустройством подушки, которая начинается с закладки песка. Уплотнение проводится с помощью воды, а также строительных виброплит (

Обустройство подушки

Обустройство подушки).

После этого, обустраивается дополнительная дренажная система, которая работает в соединении с последующими слоями щебня различной фракции, которые также уплотняются. В зависимости от конструкционного решения, можно использовать дополнительные гидроизоляционные и утепляющие материалы.

В итоге получается ровная площадка, на которой будет проводиться заливка монолитной плиты.

Опалубка монолитной плиты

Правильно выполненные подготовительные работы продолжаются сооружением опалубки, которая делается по линии строительной разметки из строительного леса. При этом необходимо выдержать прямые углы и не забыть проверить правильность разметки способом проверки равности диагоналей. Это будет принципиально важно для облегчения проведения строительных работ в дальнейшем.

Также важно, чтобы было обеспечено выдерживание геометрии вертикалей опалубки. Специалисты рекомендуют на расстоянии не реже 1 метра устанавливать опорные балки, усиливающие опалубку во время давления раствора и сохраняющую геометрию опалубки от перекосов и изгибов (

Обустройство опалубки

Обустройство опалубки).

Еще одним условием является высота опалубки, которая зависит от высоты будущей монолитной плиты. Она может быть уложена вровень с грунтом, а может и с утоплением, ниже линии промерзания грунта.

Усиление монолитной плиты

Финальным этапом подготовительных работ является обустройство внутренней опорной конструкции монолитной плиты, которая изготавливается с помощью арматуры.

Чаще всего для этого используется арматура диаметром от 14 мм до 16 мм. При этом есть четкое правило ее укладки. Так, арматура укладывается с перехлестом, как показано на

Укладка арматуры

«Укладка арматуры».

Арматура укладывается в два слоя. Первый укладывается на расстоянии 5 сантиметров от основания подушки, а второй слой, с учетом того, чтобы после заливки бетона слой был утоплен в него на глубину тоже 5 см. Раскладка арматуры делается шагом не менее 20 см. Перевязку можно делать с помощью обычной проволочной скрутки.

При этом с целью экономии средств, следует внимательно рассчитать количество требуемой арматуры, а также точек ее пересечения и требуемую длину стальной проволоки для связки.

Заливка монолитной плиты

Используя параметры опалубки, производится расчет объема бетона, при этом он заливается за один раз. Также лучше всего использовать бетон промышленного производства, имеющего высокие показатели прочности (марка бетона М300) как по водонепроницаемости, так и морозоустойчивости.

Для такой заливки следует использовать специальные передвижные бетоновозы с системой подачи бетона на заливку (

Заливка бетона

Заливка бетона).

Еще одной особенностью метода заливки является использование виброусадки, для равномерного и качественного уплотнения слоя бетона. Если в структуре бетона останутся воздушные пробки, это может существенно понизить надежность фундамента и показатели силовой нагрузки.

Также такой способ позволит обеспечить поверхностное горизонтальное выравнивание плоскости монолитной плиты.

По мнению специалистов, следует обеспечить равномерное затвердевание бетона, которое может потребовать дополнительного, равномерного увлажнения поверхности бетона.

После полного застывания бетона, следует обеспечить технологическую выдержку бетона в течение 2-3 недель. В итоге получается качественная и надежная монолитная плита, которая используется как фундамент для сооружений любого типа.

Видео — фундамент монолитная плита своими руками

fundamentt.com

Монолитная плита-фундамент своими руками

В силу многих причин при строительстве дома приходится выбирать не самый простой вид фундамента, и не самый дешевый. На каждом участке свой вид грунта, и на этапе планирования постройки наиболее ответственным решением есть выбор типа фундамента. Если здесь дать осечку, последствия могут быть самыми невеселыми. Поскольку надежный и стабильный грунт есть не везде, иногда возникает необходимость в устройстве особых видов оснований, об одном из которых мы поговорим сегодня.

Содержание:

1. Мелкозаглубленный плитный фундамент
2. Преимущества монолитного фундамента
3. Как устроен монолитный плитный фундамент
4. Требования к бетону для монолитной плиты
5. Устройство монолитного фундамента

Мелкозаглубленный плитный фундамент

В принципе, в капитальном строительстве широко используются только три вида фундаментов:

• ленточный заглубленный;
• свайный, или столбчатый;
• плитный фундамент.

Преимущество при выборе отдают одному из них, учитывая величину нагрузки на фундамент, а также стабильность почвы. Как правило, практически всем условиям отвечает ленточный фундамент, он и является самым распространенным видом. Свайный фундамент значительно проще и дешевле ленточного, но он не имеет смысла без мощного ростверка, который тоже стоит определенных денег. А если к этому добавить еще утепление полов, то цена его не намного будет ниже, чем ленточного.

Преимущества монолитного фундамента

Но на нестабильном грунте выбора не остается. Здесь может выручить только монолитная плита Фундамент своими руками выполнить можно независимо от его типа и сложности. Здесь нет каких-то особенных и сложных операций, которые не смог бы сделать неспециалист. Кроме того, у плиты

1. Высокая прочность и жесткость, приспособленность к любому виду грунта.
2. Внутреннее расположение стен может быть каким угодно. Можно сначала построить фундамент, а после заниматься планированием помещений.
3.  Стены будут одной монолитной конструкцией с полом, что полностью исключает возникновение трещин и усадок.
4.  Можно забыть про грызунов и насекомых — они не едят бетон.
5. Не нужно устраивать дорогую систему гидроизоляции и утепления пола.

Таким образом, даже если ваш участок стоит на пучинистых грунтах, расстраиваться не стоит, и даже в этой ситуации можно получить бесспорную выгоду.

Как устроен монолитный плитный фундамент

Плитный фундамент устроен довольно просто. Единственное, что может испугать застройщика — это объемы материалов. Но тут деваться некуда. Если других вариантов нет, тогда неминуемо придется:

1.  Рыть котлован по всему периметру дома для устройства мелкозаглубленного фундамента. Как правило, глубина котлована не превышает полуметра.
2.  Стелить 20-сантиметровую песчаную подушку.
3. Сверху на нее стелить 20 см щебня.
4. На всем этом пироге устраивать бетонную плиту толщиной минимум 20-30 см с применением армирования.

Требования к бетону для монолитной плиты

Ничего сложного в этом нет, по технологии устройства такой фундамент даже проще, чем ленточный, единственно, что расстраивает — у вас не будет подвала и погреба. Зато будет теплый пол. В этом случае к материалам предъявляются особенные требования, в частности, бетон должен быть:

• прочным, иметь класс не ниже М300 по-старому, или В22,5 по-новому;
• коэффициент водонепроницаемости — W8, это минимум;
• марка должна соответствовать коэффициенту морозоустойчивости F200;
• подвижность бетона не может быть ниже П3.

Это в том случае, если вы станете заливать плиту своими руками. Но есть возможность взять плиту готовую, на заводе ж/б конструкций. Тут есть две стороны медали — заводская плита имеет стабильное качество, но ее доставка на объект может вылиться в хорошую копейку. Единственным вариантом сэкономить может стать плита перекрытия б/у, находящаяся не так далеко от места строительства и подходящая по всем параметрам.

Устройство монолитного фундамента

Перед тем, как заняться устройством фундамента, необходимо провести точный расчет. Точный. Поэтому едва ли стоит этим заниматься самому. Есть специально обученные люди, которые за умеренную плату проведут расчет, и фундамент гарантированно будет надежным. После этого можно заниматься устройством фундамента в несколько этапов:

1.  Размечаем участок под фундамент, тщательно его очищаем, удаляем верхний слой почвы, нивелируем и проверяем диагонали. Расчищенная площадь должна быть больше площади дома на несколько метров, чтобы не тесниться на стройплощадке.
2. Роем котлован. Неважно, как это будет происходить — экскаватором, или руками, главное потом спланировать дно так, чтобы оно было ровным. Это просто проверить лазерным уровнем или просто нивелиром.
3.  Простилаем слой геотекстиля, затем просыпаем песчаную подушку и трамбуем ее виброплитой или трамбовкой.
4.  Проводим монтаж дренажной системы, всех коммуникаций и канализации.
5. Проводим бетонную подготовку — 10см стяжки раствором М100.
6. После схватывания проводим гидроизоляцию и теплоизоляцию рулонными материалами.
7. Устанавливаем опалубку по всему периметру здания.
8. Монтируем арматурный каркас прутьями толщиной 12-18мм и сеткой с ячейкой 20х20.
9.  Проводим заливку бетоном, а после высыхания смеси снимаем опалубку.

Таким образом, соблюдая эти правила, можно сделать прочный и надежный фундамент под любой тип постройки на проблемных грунтах.

nashprorab.com

Фундамент монолитная плита своими руками

Перед началом строительства собственного дома человеку необходимо тщательно подготовиться и настроиться на предстоящие работы. Одним из первых и наиболее важных этапов строительства является обустройство фундамента. В частном домостроительстве довольно часто используется такая конструкция как монолитная плита. Данная разновидность фундамента имеет множество преимуществ и ряд особенностей, которые должен знать любой застройщик.

Содержание:

Фундамент монолитная плита своими руками

Рассматриваемый тип фундамента обустраивается на основании в виде песчаной подушки. Технология заливки предполагает обязательное выполнение армирования. Такая конструкция рассчитана на очень высокие нагрузки, поэтому используется преимущественно при строительстве больших домов с более чем одним этажом.

Монолитная плита

Однако размеры и вес здания являются далеко не единственными определяющими факторами. К примеру, в местностях, для которых характерны неравномерные сезонные движения грунта, монолитная заливка на песчаной подушке является наиболее оптимальным вариантом.

Также такой фундамент прекрасно подходит для регионов с высоким уровнем подземных вод, являясь наиболее актуальным для зданий с подвальными помещениями. У плавающего монолитного фундамента сравнительно большая площадь, что способствует уменьшению общей нагрузки на почву, если сравнивать с конструкциями других типов.

Смесь для заливки фундамента можно изготовить своими руками или же заказать в специализированной компании.Если есть деньги, но нет времени, желания или опыта изготовления бетона, можно попросту купить готовый раствор и избавить себя от лишних хлопот.

Порядок возведения монолитного плитного фундамента своими руками

Работа по устройству монолитной фундаментной плиты начинается со сборки опалубки. Для изготовления этой конструкции подойдут деревянные инвентарные щиты. Функции опалубки могут выполнять и попросту стены котлована, однако в такой ситуации их нужно будет обязательно изолировать рубероидом либо полиэтиленом. В противном случае земля впитает цементное «молочко», что негативным образом отразится на прочностных характеристиках конструкции.

Опалубка для монолитного фундамента

Монолитный плитный фундамент является наиболее надежным среди прочих применяющихся разновидностей оснований. Такому фундаменту не страшно воздействие влаги, он стойко переносит любые нагрузки, что позволяет возводить полноценные двух-, а то и трехэтажные особняки.

Перед началом работы следует подготовить все, что понадобится для ее выполнения.

Инструменты и материал для устройства монолитного плитного фундамента

1. Бетономешалка либо емкость подходящего объема.

2. Тачка для транспортировки материалов и готового раствора.

3. Несколько лопат и ведер.

4. Строительный уровень.

Такой инструмент очень компактного размера, но его возможность продлевается с помощью лазерного луча

5. Измерительная рулетка.

6. Сварочный аппарат.

7. Расшивки, трамбовки, кирочки.

8. Мастерок.

9. Угольник.

10. Металлические пруты для создания арматурного каркаса и фиксаторы для этих прутков.

Металлические пруты для создания арматурного каркаса

11. Готовый бетон или ингредиенты для его приготовления.

12. Материалы для гидроизоляции.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Сборка опалубки для монолитного плитного фундамента

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Важно предварительно позаботиться об уменьшении силы сцепления бетона с материалом опалубки, чтобы в дальнейшем доски либо щиты можно было удалить с наименьшими усилиями. Достаточно попросту покрыть лицевую часть опалубки маслом, жидким глиняным раствором и пр. Дополнительно подобная обмазка поспособствует получению более чистой лицевой поверхности монолитного фундамента.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Обязательно следите, чтобы ни один крепеж не находился там, где в будущем будет залита бетонная смесь. В противном же случае достать эти крепежи из залитой плиты уже не получится.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента. В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли. После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.

Устройство арматурного каркаса

Для армирования монолитных фундаментов используется стальная арматура.

Устройство арматурного каркаса

Важно, чтобы прутки не имели жировых загрязнений и коррозионных повреждений. Подобные вещи будут способствовать ухудшению качества сцепления арматуры с бетоном, из-за чего жесткость конструкции и ее прочность заметно снизятся.

Каркас собирается из горячекатаной либо круглой арматурной стали. Прутки должны быть с периодическим профилем. В исключительных случаях каркас собирается из квадратной стали.

Прутки должны быть с периодическим профилем

В зависимости от своего предназначения арматура в составе укрепляющей конструкции бывает рабочей и распределительной:

• рабочие пруты предназначены для принятия внешних и практически всех внутренних нагрузок, создаваемых тяжестью здания;
• функции же распределительной арматуры понятны из ее названия – она отвечает за распределение поступающих нагрузок между рабочими осями.

То есть армопояс – это полноценный комплекс, каждый элемент которого работает сообща с другими.

Для соединения арматуры можно применять метод проволочной скрутки, но профессионалы в большинстве ситуаций советуют использовать сварные соединения.

Перед началом обустройства каркаса арматура правится, сортируется и режется. В среднем, как показывает практика, на 1 м3 бетонной смеси уходит порядка 100 кг армирующего материала. Сборка каркаса выполняется непосредственно на стройплощадке.

При монтаже опалубки обязательно следите, чтобы стальные стержни оставались на своих местах. Максимально допустимое смещение составляет 20% от диаметра отдельного стержня. Проверьте опалубку после установки арматуры и сразу же устраните любые появившиеся дефекты.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Заливка монолитной плиты фундамента

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Вибромашина

Нельзя допускать, чтобы в бетонную заливку попадал грунт. Это приводит к существенному уменьшению прочности фундаментной системы и способствует появлению трещин.

Уход за фундаментом после завершения заливки

После заливки бетон требует определенного ухода. В особенности большое внимание требуется в течение примерно полутора недель после заливки. Прежде всего, следует стараться поддерживать оптимальные значения влажности и температуры.Лучше всего, если бетон будет твердеть при температуре в диапазоне +18-+25 градусов. Нельзя допускать никаких механических нагрузок, ударов и любых других воздействий, способных привести к разрушению целостности конструкции.

Свежезалитый фундамент должен быть защищен от воздействия холода, ветровых нагрузок, прямого солнечного излучения, т.к. все это будет способствовать уходу влаги из состава бетона, что неизбежно приведет к образованию трещин. В жару плиту нужно накрыть каким-нибудь влагоемким материалом, к примеру, мешковиной либо какой-то плотной тканью, и периодически поливать холодной водой.

Уход за фундаментом после завершения заливки

Периодичность смачивания определяйте в индивидуальном порядке, главное, чтобы поверхность фундамента всегда была влажной. Если на улице мороз, опалубку нужно дополнительно утеплить, закрыв все открытые поверхности минеральной ватой, опилками или другими подходящими теплоизоляционными материалами.

В случае если строительство ведется в морозную погоду, уложенный бетон необходимо дополнительно обогревать. Обычно для этого конструкция обдувается теплым воздухом либо паром. По возможности в состав смеси лучше добавлять цементы быстротвердеющих марок и с большим показателем тепловыделения. Наиболее часто применяется метод электрического обогрева фундамента.

Обогрев фундаментов

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

В процессе демонтажа опалубки будьте предельно осторожны. Нельзя допустить того, чтобы углы конструкции осыпались (а они к этому времени, как правило, еще не успевают набрать требуемую прочность). Любые дефекты, появившиеся после демонтажа опалубки, рекомендуется сразу же зачищать железной щеткой, тщательно промывать чистой водой под сильным напором и затирать «легким» цементным раствором, приготовленным из 1 части цемента и в 2 раза большего объема песка.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Монолитный фундамент

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Видео – Фундамент монолитная плита своими руками

Похожие статьи

genmontage.ru

Фундамент монолитная плита своими руками | Фундамент

» Фундамент

Плитный (монолитный, железобетонный) фундамент своими руками

Плитный фундамент может выполнять как из монолитной плиты, так и из сборного железобетона (дорожные плиты). Но монолитный лучше, поскольку более надежен и долговечен. Плитный фундамент может быть мелкозаглубленным или незаглубленным, в зависимости от типа грунта и конструкции вашего дома.

Высота плиты может составлять от 20 до 40 см, зависит от тяжести дома. До укладки монолитной плиты нужно создать основу из песка или щебня высотой 10-30 см. А до этого нужно выровнять землю.

Монолитный плитный фундамент своими руками

До начала всех работ нужно рассчитать фундаментную плиту. В данном случае это должен быть очень точный расчет, чтобы в дальнейшем не пострадали все остальные элементы конструкции дома, и деньги не вылетели в трубу. Самостоятельно производить такой расчет очень сложно. лучше доверить это дело специалисту, а еще лучше – профессионалу (вариант «как у соседа» не прокатит). Примерный расчет может подойти только для строительства малого объекта (гараж, сарай).

Этапы возведения монолитного плитного фундамента своими руками:

1. Разметка участка под фундамент. Помимо ручного выравнивания сторон и сопоставления центральных точек пересечения нужно все проверить нивелиром и теодолитом. Помните: выверенная площадь должна быть больше площади дома на несколько метров, чтобы нормально производить строительные работы.
2. Земляные работы: рытье котлована под плиту. Главное – чтобы дно было строго горизонтальным. Это легко проверить водяным уровнем или нивелиром.
3. Перед засыпкой песчаного основания желательно произвести настилку геотекстильных материалов (например, Дорнит). Это воспрепятствует уходу песка в глубь грунта. Далее создается песчаная подушка с обязательной трамбовкой виброплитой.
4. Монтаж дренажной системы (при необходимости), установка водных коммуникаций и канализации.
5. Бетонная подготовка. Выполняется из 10-сантиметровой бетонной стяжки с цементным раствором марки М100. Затем нужно обработать бетон битумной грунтовкой (60% солярка, 40% битум).
6. Рулонная гидроизоляция. Гидроизоляционные швы нужно соединять спайкой паяльной лампой или пропановой горелкой. Площадь гидроизоляционного слоя нужно увеличить на 30-50 см (а то и больше) от периметра фундамента. Это нужно для того, чтобы в конце завернуть гидроизоляцию вверх, защитив бока монолитного плитного фундамента.
7. Необязательно, но желательно после гидроизоляции сделать теплоизоляцию. В будущем вы сможете значительно сэкономить на теплых полах и теплоизоляции в целом. Теплоизоляционный слой состоит из экструдированного пенополистирола (сверху его можно накрыть полиэтиленовой пленкой).
8. Установка опалубки по периметру.
9. Монтирование двухслойного арматурного каркаса из арматуры толщиной 12-16 мм и сеткой примерно 20#215 20 см. Нижняя сетка расположена в 5 сантиметрах от нижней части плиты фундамента, а верхняя – в 5 см от верхней части.
10. Заливка бетона, затем снятие опалубки после засыхания смеси.
11. Если фундамент мелкозаглубленный, производится засыпка пазух возле плиты до ровного слоя с землей .
12. Покрытие монолитной плиты слоем гидроизоляции для защиты стен от капиллярной влаги.

Преимущества монолитного плитного фундамента:

• Низкая стоимость изготовления плиты из монолита, и простота возведения фундамента. При хорошем контроле можно даже с не очень опытными рабочими соорудить хороший фундамент. Главное – показать, как вязать арматурный каркас, куда заливать бетон, и где его выравнивать виброплитой.
• Максимальная площадь опоры на грунт дает возможность повышенной устойчивости к слабым грунтам. Примером служит высокая лифтовая колонна в останкинской телебашне, которая стоит на метровой монолитной плите.
• Стены дома не будут потревожены смещением грунта, поскольку фундаментная монолитная плита будет передавать минимальные нагрузки на стены. Это позволит в любое время года делать перепланировку перегородок, что никак не скажется на фундаменте.
• Фундамент одновременно является надежным и теплым полом при теплоизоляционном слое, не требующим дополнительной плиты перекрытия.
• Нет нужды в глубоких раскопках для заложения фундамента. поскольку цельная плита создает минимальную нагрузку на грунт. Следовательно, грунтовые воды тоже не потревожат ваше основание (притом, что у него еще и хороший гидроизоляционный слой).

Теплоизоляция на базе экструдированного пенополистирола позволяет забыть о проблемах с теплом и насладиться качеством материала. К тому же, пенополистирол не гниет, прочен и долговечен.

Разновидности монолитного фундамента + пример возведения железобетонной плиты своими руками

При всем современном разнообразии видов фундаментов и их преимуществах, многие строители бань отдают предпочтение все-таки монолитному. Ведь то, что цельно, всегда прочнее, чем сборные конструкции. Да и процесс строительства в таком случае в чем-то проще. И самый популярный фундамент – монолитная плита, которая настолько надежна, что на ней даже строят небоскребы.

Содержание

Чем хорош такой тип фундамента?

Монолитные фундаменты всегда прочны и выдерживают большие нагрузки. Им не страшны ни неравномерные перемещения грунта, ни постоянные обильные осадки, ни жесткое промерзание и оттаивание. Баня будет попросту подниматься и опускаться вместе с фундаментом, не разрушая каких-либо опор. Ведь известно, что бетон работает только на сжатие – и отнюдь не на расширение. Вот почему фундамент в виде монолитной плиты практически незаменим для пучинистых и песчаных грунтов, где высок уровень грунтовых вод.

Да, для брусовых, каркасных и бревенчатых бань такой фундамент в некоторых случаях и роскошь – если грунт нормальный, то проще сделать ленточный неглубокого заложение. Вот только сама русская баня давно перестала быть просто избушкой – в моду входят собственные габаритные банные комплексы с бассейнами и целыми бильярдными. А под массивную парную плитный монолитный фундамент – то, что надо.

Разновидности конструкций монолитного фундамента

У монолитного фундамента есть несколько видов. Самый популярный – это плитный, который тоже подразделяется на просто плиту и плиту на ленте, похожую на перевернутую чашу, которая день ото дня становится все популярнее за границей.

Но в плане строительства бани пока лучше всего зарекомендовало себя именно такое устройство монолитного фундамента – монолитная плита простой схемы. Главное ее преимущество в том, что нет необходимости ставить его ниже глубины промерзания грунта – а это значительное сокращение расходов на строительные материалы и надежность при резких перепадах температуры воздуха.

Плитный монолитный фундамент по своей сути представляет собой сплошную железобетонную плиту, которая заглублена в грунт. И внешние, и внутренние стены бани строятся прямо на этой плите. А благодаря равномерному распределению всей нагрузки на площадь плиты давление на грунт минимизировано – здесь срабатывает тот же физический закон, когда человек в сапогах в снег проваливается, а на лыжах нет, потому что площадь давления уже больше. Конструкция плиты настолько универсальна, что подходит даже для откровенных торфяников и даже болот. А самое главное – в возведении такого фундамента практически исключены любые ошибки, а потому для частного строительства он подходит как нельзя лучше. В том числе – для бани, ведь объем земляных работ в этом плане минимален, а цокольный этаж парной не особо нужен.

Еще одна разновидность монолитного фундамента – это столбчатый монолитный, который возводится для легких бань. По сути, это единая конструкция из ростверка и сообщенных им столбов.

А вот ленточный монолитный фундамент с подвалом способен выдерживать достаточно большие нагрузки и хорошо себя чувствует в самых неблагоприятных климатических условиях благодаря тому, что отлично справляется с просадкой, оттаиванием и колебаниями грунта. По сути, это железобетонная полоса, которая идет по всему периметру здания. Она может быть мелкозаглубленной и заглубленной. Первый вариант подходит для бани из сруба и бруса, а вот второй – для кирпичных двухэтажных парных, обладающих немалым весом.

Этапы строительства железобетонной плиты

Процесс строительства монолитного фундамента куда более прост, чем сооружение сборных. Но есть важный момент: все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Но при этом привлечения строительной техники не нужно!

Этап I. Подготовка участка

Первым делом нужно хорошо расчистить участок: убрать верхний слой грунта с растительностью, для чего можно нанять бульдозер.

Толщина такого фундамента, а вернее, именно монолитной плиты, может варьироваться от 15 до 40 см. Это зависит от характеристики грунта, веса будущей бани и того, чем она будет наполнена.

Этап II. Рытье котлована

Обычно котлован для такого фундамента роется на глубину 1,5 метра, оттуда вытаскивается глина и заменяется на гравий или песок. Выравнивать поверхность следует по строительному уровню – ни о каких уклонах и речи быть не может, иначе деформации и полного разрушения будущего фундамента не избежать.

Этап III. Монтаж опалубки

Иногда такие фундаменты строятся из готовых монолитных железобетонных плит, которые можно увидеть во время стройки в панельном доме. У них уже четко рассчитанное качество, однако для их монтажа придется вызывать кран и все равно делать поверх всего бетонированную стяжку. И такая конструкция окажется уже не такой жесткой, как абсолютно монолитная плита.

А для строящегося своими руками первоначально нужна опалубка. Для нее понадобятся доски толщиной не менее 25 мм плюс укосы. Саму опалубку ставить нужно с опорками – причем желательно изначально проверить жесткость всей конструкции. Это сделать можно элементарным ударом ногой – если опалубка сломается, то лучше на этом этапе, а не во время бетонирования.

Этап IV. Утепление и гидроизоляция

Итак, далее сооружается система дренажа. Кладется гидроизоляция и, по необходимости, утепление.

Здесь стоит упомянуть о шведской технологии строительства такого фундамента – она предполагает использование современных тепло- и гидроизоляционных материалов. Называется такое основание утепленной плитой, которая обладает потрясающими энергосберегающими свойствами при малых сроках строительства и небольших затратах. Для русской бани – самое то!

Этап V. Армирование

Следующим шагом монтируется арматура. Иногда на специальную сетку дополнительно крепят систему подогрева полов.

Арматуру лучше всего брать 16 мм на крайний случай можно, конечно, 14 мм. Но рассчитать ее не так просто – лучше это сделать заранее.

Укладывать арматуру нужно крест-на-крест, в два ряда. Так получатся две сетки – одна снизу, в 5 см от поверхности песчаной подушки, а вторая – сверху, в 5 см от поверхности фундаментной плиты. Между прутьями в сетке должно получиться ровно 20 см. Вязать арматуру нужно обычной стальной проволокой.

Этап VI. Заливка фундамента

Заливать бетон в таком фундаменте нужно в один прием, причем сам он должен быть только высокого класса прочности – от М300 по марке, с коэффициентом водонепроницаемости больше, чем W8 и морозоустойчивостью от F200 и показателем подвижности П3. Здесь есть важный момент – все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Всего уйдет где-то не менее 20 кубов бетона.

Как только плита высохнет, бетонные полы в бане будут полностью готовы к отделке. В чем и самый большой плюс монолитного фундамента – минимум мороки, максимум результата!

Монолитная плита фундамент своими руками

Если вы мечтаете о загородном доме или даче, причем собираетесь возводить все постройки непременно своими руками, вам придется серьезно потрудиться, изучая специальную литературу и консультируясь со специалистами, приобретая знания и навыки проектировщика, инженера и строителя. Одной из основных целей этого обучения является обретение способности выбирать способы постройки и строительные материалы таким образом, чтобы максимально сократить свои финансовые расходы. Если говорить о возведении фундамента, то одним из самых дешевых и простых вариантов является установка монолитной плиты. Для ее монтажа потребуется минимальное количество рабочих, даже если они не имеют опыта в строительстве подобного рода.

Монолитный плитный фундамент является идеальным вариантом для так называемых «сложных» грунтов, так как смещение и пучинистость почв практически не оказывают на него влияния, а соответственно и стены дома не подвергаются деформации или смещению, что позволяет производить внутреннюю перепланировку помещений в любое время года. При укладке такого типа фундамента вы сразу получаете надежный пол, не требующий дополнительной плиты перекрытия, а чтобы сделать его теплым, достаточно установить теплоизоляцию. Кроме того, монолитная плита фундамент своими руками не подвергается воздействиям грунтовых вод благодаря небольшой глубине ее укладки, которая позволительна из-за создаваемой ею минимальной нагрузки на почву.

Возведение монолитного фундамента своими руками

Перед началом работ по укладке монолитной плиты, естественно, необходимо рассчитать ее размеры, причем приблизительные подсчеты подойдут только при строительстве небольших хозяйственных построек, если же речь идет о возведении дома, любой неучтенный миллиметр может свести к нулю качество всей постройки. Поэтому, если у вас нет специального образования, лучше доверить расчеты специалисту-проектировщику.

Следующим этапом станет разметка участка, площадь которого, по правилам строительства, должна на несколько метров превышать площадь будущей постройки. Дно вырытого под основание дома котлована должно быть идеально ровным, поэтому при проведении этого этапа работ необходимо постоянно пользоваться строительным уровнем. Далее происходит создание утрамбованной песчаной подушки, непосредственно на которую будет укладываться монолитная плита, а перед этим на дно котлована, как правило, укладывается геотекстильный материал, призванный воспрепятствовать засасыванию песка почвой. При необходимости затем производится монтаж системы отвода грунтовых вод, канализации и водопровода. Перед установкой монолитной плиты специалисты также рекомендуют выполнить бетонную подготовку, для чего используется десяти сантиметровая бетонная стяжка с раствором цемента, обработанная битумной грунтовкой. Следом производится гидроизоляция с помощью рулонных материалов, швы которых соединяются с помощью паяльной лампы. Площадь гидроизоляционного материала должна быть больше площади фундамента примерно на полметра, чтобы была возможность закрыть им боковые стенки монолитной плиты. Если позволяют финансы, поверх гидроизоляции укладывается еще теплоизоляционный материал, обеспечивающий в дальнейшем теплые полы будущего дома. Последним этапом всех подготовительных работ считается установка деревянной опалубки по всему периметру будущего основания.

Перед заливкой бетона по периметру фундамента монтируется каркас из арматуры и сетки, а после высыхания бетонной смеси производится демонтаж ранее сделанной деревянной опалубки. В конце всего процесса монолитная плита покрывается еще одним слоем гидроизоляционного материала для защиты стен от воздействия атмосферной влаги.

Источники: http://gold-cottage.ru/fundament/plitnyj_monolitnyj_zhelezobetonnyj_fundament_svoimi_rukami.html, http://stroy-banya.com/fundament/monolitny-fundament-svoimi-rukami.html, http://buildingmania.ru/fundament/monolitnaya-plita-fundament-svoimi-rukami.html

Комментариев пока нет!

restart24.ru

---

•
  Расчет перекрытия
•
  Зимнее окно
•
  Установка откатных ворот своими руками
•
  Окно зимнее
•
  Фото каркасный дом своими руками
•
  Замена скрытой электропроводки
•
  Окно мансардное своими руками
•
  Декоративный камень для внутренней отделки как укладывать
•
  Розетка открытой проводки двухгнездная с заземлением
•
  Проступь лестницы
•
  Как построить лестницу на второй этаж
