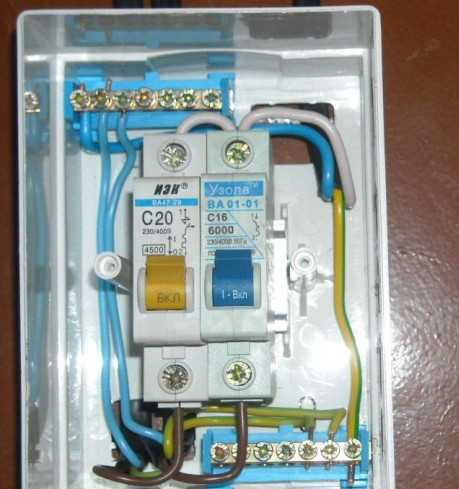

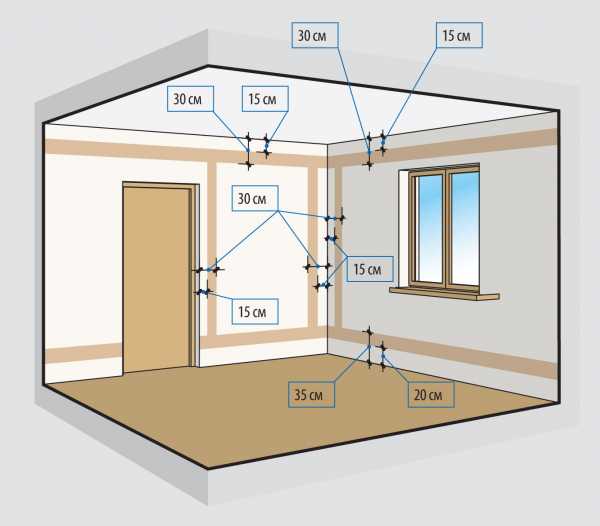

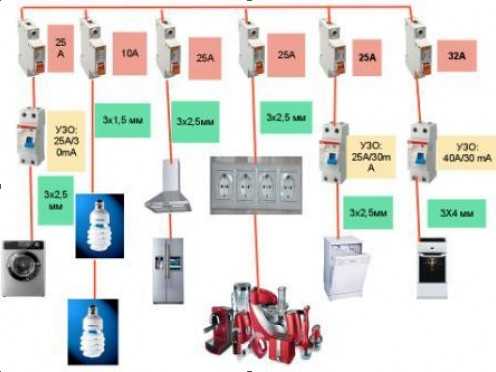

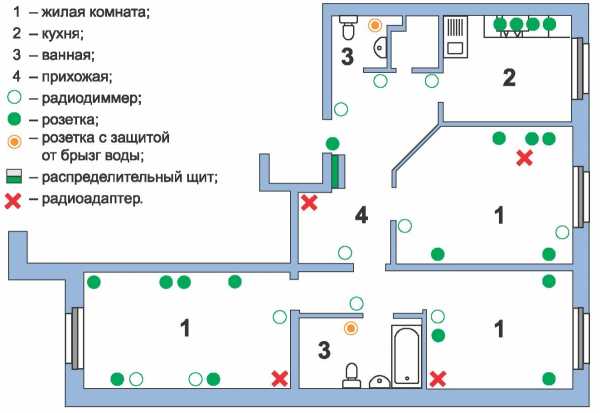

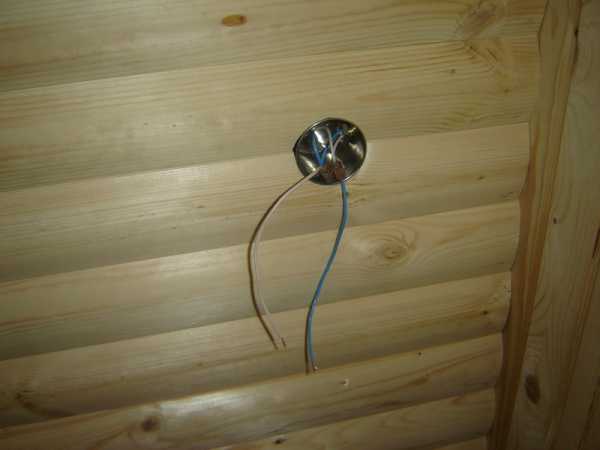

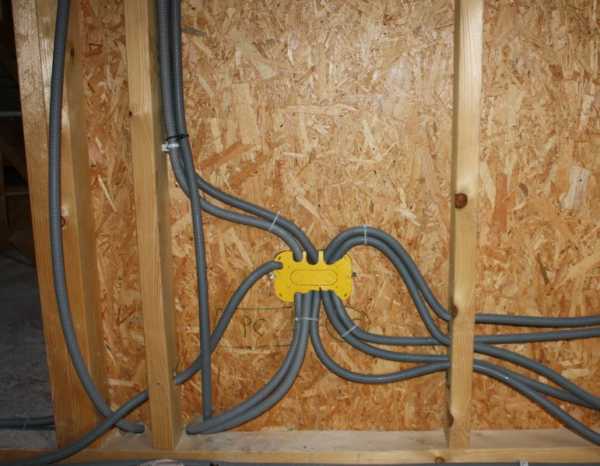

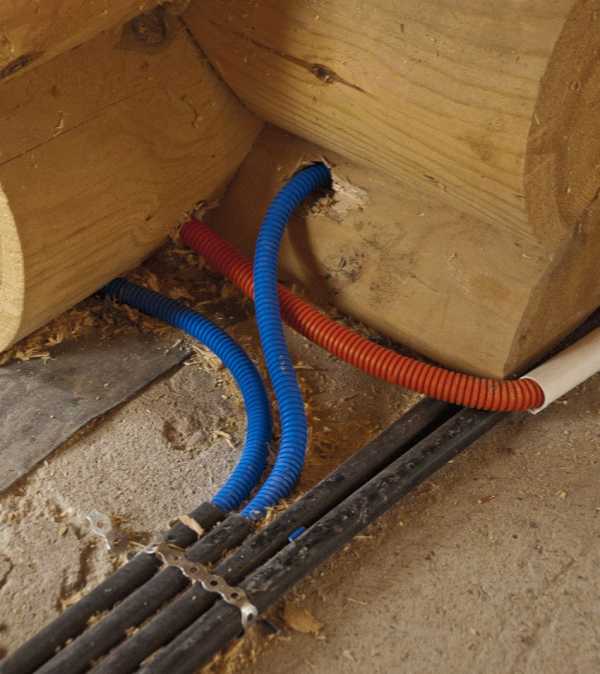

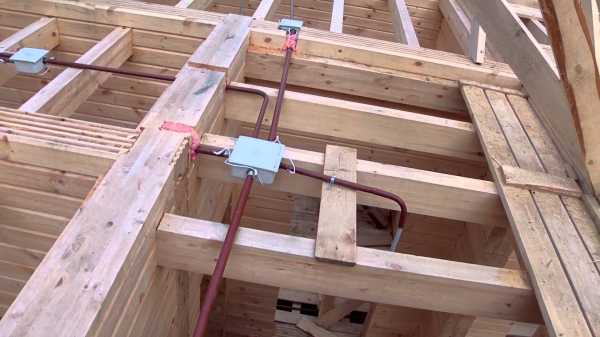

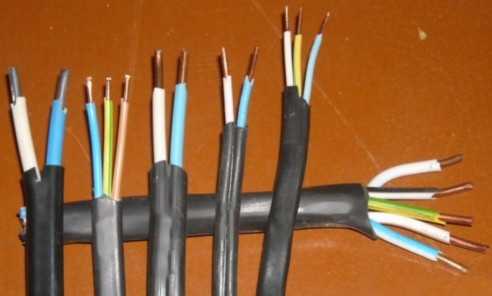

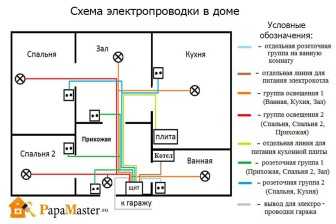

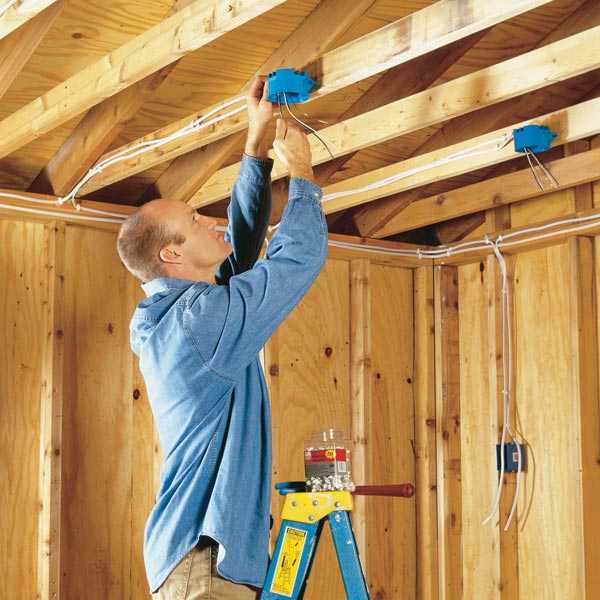

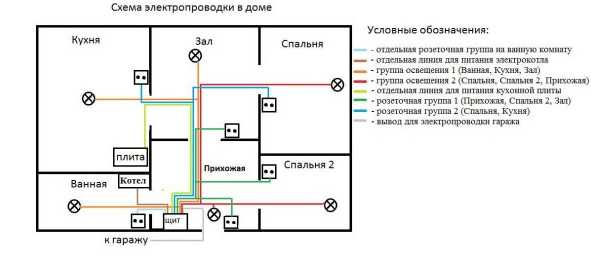

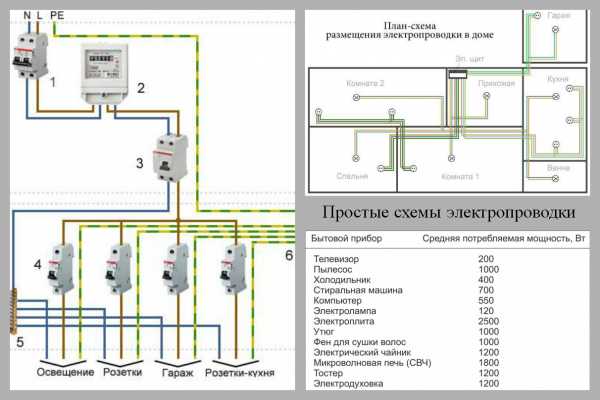

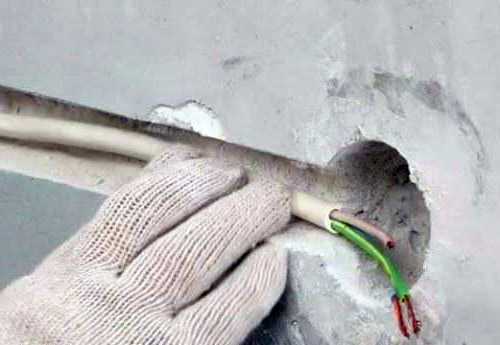

Схема монтажа проводки в доме требует знания некоторых особенностей и нюансов, которые зависят в первую очередь от типа строительного материала, из которого сооружен дом. В процессе проведения монтажных работ по установке электрической сети в доме нет ничего особо сложного при наличии у человека определенных знаний и умений в области электротехники. При отсутствии необходимых знаний и умений к проведению монтажных работ следует привлечь специалиста, так как неумелые попытки монтажа могут привести к созданию аварийной ситуации.Для того чтобы правильно провести монтаж электропроводки в доме, нужно знать порядок проведения монтажных операций и некоторые особенности прокладки электропроводки в жилых помещениях. Владельцы частных домовладений еще на этапе строительства дома задумываются над вопросом о том, как развести проводку в частном доме и составить технологическую схему такой разводки. Монтаж электрической проводки в доме своими руками начинается с того, что необходимо составить специальную схему, на которой указываются все элементы электропроводки. Это требуется по нескольким причинам: Если в частном доме проводится монтаж скрытой электропроводки, то такие работы практически нельзя провести без заранее подготовленной технологической схемы. Перед проведением монтажа следует рассчитать предполагаемое общее потребление электрической мощности. Это требуется сделать для того, чтобы определить, какой провод использовать для прокладки проводки в доме. Чаще всего при составлении технологической схемы используются однолинейная схема и план-схема жилого помещения, на которую схематически наносят распределительные группы. Эти схемы требуются для проведения качественных работ при установке электропроводки. Особенности создания технологических схем электропроводки в домелюбой частный дом или квартира имеет в составе системы электрической проводки чаще всего два электрощитка – вводный и внутренний. Внутренний щиток применяется для осуществления разводки электропроводов по комнатам. При монтаже проводки в доме своими руками и составлении схемы все потребители делятся на несколько групп, основными среди которых являются следующие: При создании технологической схемы и последующем монтаже не рекомендуется проводить подключение всей проводки к одной точке подключения, так как это приведет к возникновению большой нагрузки на точки подключения, что может спровоцировать перегрев проводов с возникновением в дальнейшем замыкания и аварии. При создании технологической схемы электроснабжения для частного дома предполагается монтаж для каждой из линий электроснабжения систем электрозащиты, оснащенных специальными устройствами, позволяющими отключать отдельные линии электроснабжения. Технологическая схема электроснабжения частного дома отличается от схемы электроснабжения квартиры методом подачи электроэнергии. В отличии от частного дома, в квартиру подача электричества осуществляется путем использования кабельной линии электропередачи, для электроснабжения дома, как правило, используют воздушную линию электропередачи. Часто домовладельцы задумываются над вопросом о том, как сделать электропроводку в доме и гараже, находящемся рядом с домом. Схема электроснабжения гаража может предполагать как ввод как от централизованной линии электроподачи, так и от дома. Подводка электричества к гаражу может осуществляться как по кабельной, так и по воздушной линии. Чаще всего стены квартиры возводятся из бетона или кирпича и могут покрываться слоем штукатурки или отделываться гипсокартоном. В зависимости от мест монтажа проводка в помещениях квартиры может быть 2 типов — скрытой или комбинированной. Существует несколько вариантов прокладки электропроводов. Основные варианты прокладки электрической проводки следующие: В процессе осуществления работ для прокладки электропроводов применяются трубы, гофра, изготовленная из ПВХ, или специальный гибкий рукав из металла. При проведении монтажных работ по установке наружной проводки применяются специальные кабель-каналы. В процессе выполнения работ в распределяющем щитке монтируются автоматические выключатели, которые обеспечивают защиту электропотребителей при возникновении замыканий. При установке электрической проводки в санузле нужно предусмотреть установку отдельного УЗО, так как санузел является местом повышенной влажности и электроопасности. Разметка на поверхности стен для прокладки электропроводов осуществляется строго в вертикальном и горизонтальном направлениях. Линии электропотребления в процессе прокладки пересекаться между собой не должны. Трасса, по которой осуществляется прокладка кабелей, должна быть расположена параллельно какой-либо стене. В случае необходимости прокладки проводки под полом ее требуется располагать на небольшом расстоянии от стены. В качестве электрокабелей в современной проводке используются электропровода, имеющие медные жилы. Медные провода, применяемые в электропроводке должны иметь сечение не меньше 2 мм2. Чаще всего поперечное сечение кабеля выбирается с некоторым запасом по сравнению с расчетными данными, этот запас поперечного сечения кабеля позволяет выдерживать перегрузки в сети при использовании приборов, потребляющих большую мощность. При прокладке провода в полости под гипсокартоном его обязательно нужно защищать от внешнего воздействия при помощи труб, специальных рукавов для прокладки кабеля или гофрой. При монтаже проводов все соединения между проводами должны располагаться только в специальных распределительных коробках. К этим узлам должен быть обеспечен свободный доступ. Стыки между токоведущими элементами выполняются при помощи пайки или при помощи специальных клемм. Монтаж проводки в деревянном доме своими руками осуществляется с соблюдением тех же принципов, что и в квартире. Однако монтаж проводки в деревянном доме своими руками имеет некоторые особенности. Дело в том, что основа деревянного дома является горючим материалом, поэтому выполнение работ требует обеспечения особых мер безопасности. Установка электрокабелей в деревянном доме должна осуществляться с соблюдением следующих требований: Требования очень жесткие, но их соблюдение гарантирует безопасность в процессе эксплуатации электропроводки в доме. Монтаж электропроводки не представляет особой сложности при соблюдении требуемой последовательности проведения работ. Монтажные работы можно разделить на несколько этапов: Первым этапом монтажа является нанесение разметки трасс прокладки электрокабелей на стены и разметка мест размещения распределительных коробок. Разметка осуществляется при помощи маркера и линейки. При проведении разметки можно использовать также строительный капроновый шнур. Вторым шагом является высверливание перфоратором отверстий в тех местах, где предполагается размещение распределительных коробок. Диаметр высверливаемых отверстий должен быть равен 70 мм. В местах, где располагается вход кабеля, необходимо сделать углубление. В местах, где требуется прохождение электрокабеля сквозь стену, нужно сделать сквозные отверстия. На этом этапе подготавливаются при помощи болгарки спецканалы для кабеля – штробы. На третьем этапе проводится прокладка кабелей, при этом прокладка осуществляется от распределительного щитка к монтажным коробкам. Фиксирование кабеля проводят при помощи специальных крепежных элементов. Крепежи монтируются на расстоянии 30 см друг от друга. На четвертом этапе проводится установка монтажных коробок. Коробки крепятся с использованием алебастрового раствора. Для закрепления коробок в подготовленное углубление закладывается требуемый объем алебастрового раствора, в который усаживается монтажная коробка. Перед закреплением в подготовленном углублении в коробку заводятся электропровода. На последнем этапе проводится соединение проводов в соответствии с ранее составленной монтажной схемой и подключением к сети всех элементов проводки. Для соединения проводов следует очистить от изоляционного материала их концы на расстоянии до 5 см от концов, после этого зачищается поверхность токоведущей жилы. Скручиваются провода между собой пассатижами. Лишние концы оголенных проводов откусываются кусачками. Размер скрутки не должен превышать по размеру 3 см. Места скруток изолируются при помощи изоленты. После соединения проводов коробки закрываются крышками. Осуществляется подключение проводки жилого помещения к вводу электроснабжения. koffkindom.ru Ремонт квартиры или частного дома — процесс очень затратный и трудоемкий, но без него, иногда, не обойтись. И если он косметический, то это не столь сложно. А вот при условии капитального ремонта — тут уже малыми силами не обойтись. Но еще более ответственным делом становится первая отделка, например, в только недавно построенном доме. Вот тут уже не обойтись простой косметикой. Рано или поздно, но за монтаж электропроводки придется браться либо самому, либо нанимать профессиональных электриков, ведь электричество в доме необходимо. И даже при условии одноэтажного дома сумма за это выйдет весьма немаленькая. Но что делать, если эти средства уже запланировано потратить на что-то другое? На этот вопрос можно ответить так. При большом желании, предельной внимательности и аккуратности, а также четком следовании инструкциям и правилам, можно выполнить монтаж электропроводки своими руками. Попробуем разобраться, возможно ли, без специального образования, сделать проводку в доме своими руками, насколько сложна подобная работа и какие правила должны соблюдаться для того, чтобы провести электричество в частном доме. Как провести проводку, разводка электропроводки и полная электрификация дома — вот вопросы, которые сейчас попробуем разобрать. Итак, пошаговая инструкция, как правильно выполнить электроразводку в частном доме. Монтаж проводки в первую очередь подразумевает одно — это не спешить и стараться не упустить ни одной мелочи, ведь это дело не терпит суеты. Перед тем, как начать работу, стоит зарисовать схемы будущих электрических коммуникаций (эта схема может пригодиться и в будущем). Для этого, первым делом, необходимо определить места расположения вводного распределительного щита, всех светильников, розеток, а также просчитать максимальную мощность на каждую из них. Далее, сделав схематический набросок на листе бумаги (пример подобного наброска выше), распределить нагрузку по линиям — это и будет устройство электропроводки в доме. При этом нужно учитывать, что современные осветительные приборы потребляют достаточно малое количество электроэнергии, а потому вполне приемлемо будет спланировать количество линий освещения из расчета 1 группа на 2 помещения, и то делается это только для удобства последующего обслуживания и ремонта. А вот с силовыми группами, то есть линиями, которые пойдут на розетки, расчеты должны быть более точными. Ведь от подробных данных потребителей будет зависеть и величина автоматов, и сечение кабелей, подходящих под общую мощность, потребляемую бытовыми приборами. Обычно, при монтаже электропроводки, оптимальным является вариант, при котором каждая розеточная группа комнаты идет отдельной линией. Помимо уменьшения нагрузки на проводку и автоматы это дает больше удобства при последующем ремонте розеток и кабелей, если возникнет такая необходимость. Естественно, что такие электроприборы, как электрическая плита или котел для нагрева воды должны идти отдельными линиями. При выполнении такой работы, как электропроводка в доме своими руками, очень важную роль играет расчет необходимого кабеля. А значит, только подсчитав общую нагрузку по комнатам можно переходить к выбору сечения. Кстати, диаметр провода можно также рассчитать не только по потребляемой мощности, но и по потребляемому току. Все необходимые данные можно найти в технической документации к бытовым электроприборам. Подобные вычисления обязательны перед тем, как провести электричество в доме. Не стоит забывать и о том, что расчет сечения кабеля производится по совокупности всех данных, не исключая и расстояния от распределительного вводного шкафа до потребителя, а также и вида производства монтажа — при открытом способе ведения сечение провода допускается меньшее, чем при скрытой проводке, за счет естественного охлаждения. Также необходимо учитывать и материал, из которого изготовлен кабель. Все данные по выбору и расчету сечения кабеля можно увидеть в прилагаемой таблице. Оптимальным для освещения будет алюминиевый кабель, сечением в 2,5 кв. мм, а сечения медного достаточно 1,5 кв. мм. Но это только при условии обычного освещения. Если для освещения используются галогенные лампы высокой мощности, расчет также производится согласно таблице. Важно понимать, что надежнее будет, если диаметр провода будет немного больше необходимого — это избавит от дополнительной проводки при добавлении каких либо дополнительных бытовых приборов и электрооборудования на кухне или в других помещениях. Определившись с сечением и длиной кабелей, необходимо подобрать необходимые осветительные приборы, розетки и выключатели. Это также нужно сделать заранее, перед походом в магазин. Розетки подбираются в зависимости от вида бытового электрического прибора, который будет в нее включаться. Ведь ни для кого не секрет, что вилка бытового прибора может быть старого образца, а может быть и по евростандарту, то есть с толстыми штырями. Это нужно учитывать при проектировании. Также необходимо и определиться со степенью защиты, то есть IP. Для этого определяется место эксплуатации розетки и возможность воздействия на нее агрессивных сред, то есть влажность, пыль, грязь и тому подобное. Это относится и к выбору выключателей и приборов освещения. Еще один немаловажный момент. Если в доме есть маленькие дети, то имеет смысл приобрести розетки с защитными шторками — они не позволят детям засунуть посторонние предметы внутрь, что оградит детей от поражения электрическим током. Еще нужно решить, где будут установлены выключатели, а где понадобится установка диммеров. Уже в зависимости от этого можно будет выбрать и приборы освещения. Не стоит забывать о том, что не все светодиодные лампы поддаются диммированию, а потому лучше сразу просчитать количество регулируемых и нерегулируемых ламп. После приобретения всех необходимых кабелей и оборудования, можно приступать непосредственно к монтажу. Первым делом нужно провести трассы, по которым пройдут кабели, после чего, при помощи штрабореза или перфоратора нужно проделать канавки, называемые штрабами, в которые и будет производится прокладка электропроводки. Также с помощью дрели-перфоратора и специальной алмазной или победитовой коронки делаются и углубления для розеток, выключателей и распределительных коробок. Не стоит забывать, что распределительные коробки размещаются непосредственно над каждым выключателем и розеткой. Штрабы, в которые осуществляется прокладка проводки, располагаются строго вертикально или горизонтально — в этом случае в будущем не придется гадать, где расположен провод, если придется что-то сверлить. После того, как канавки сделаны, прокладывается кабель, который фиксируется в штрабе для того, чтобы в последующем можно было канал заштукатурить. В местах установки розеток, выключателей и распределительных коробок необходимо оставить не менее 10–15 см запаса провода, который необходим для соединений. Кстати, если от распределительной коробки провод идет на одноклавишный выключатель, то кабель должен быть двухжильный, а если на двухклавишный — то трехжильный. На способах установки распределительных коробок, наверное, стоит остановиться чуть подробнее. Наверняка каждый замечал, что цвета изоляции жил кабелей разного цвета. Делается это производителем отнюдь не для красоты или эстетики. В первую очередь это удобство монтажа и последующего обслуживания, а также электробезопасность самого монтера. Разводка проводки по цветам осуществляется следующим образом: Схема подключения проводов должна соответствовать цветовой маркировке. Важно помнить, что для того, чтобы сделать разводку в распределительной коробке на выключатели правильно, прерываться должна именно «фаза», а значит нулевой провод (а при наличии и провод заземления) нужно развести таким образом, чтобы он ушел напрямую на светильник, а фаза отправилась вниз, на устройство включения. На розетки же отправляются из коробки оба провода, то есть и «фаза» и «ноль». Соединения в распределительных коробках должны быть плотными. Для этого желательно использование специальных клеммников — Wago. Если же используется метод скрутки, то подобные соединения имеет смысл пропаять для получения лучшего контакта и предотвращения нагрева провода. Наверное, важнейшим этапом в монтаже электропроводки в частном доме является подключение элементов силового щита, посредством которого и будет осуществляться подача электроэнергии, защита от перегрузок и коротких замыканий, а также учет электричества, подаваемого в жилые помещения. Необходимо заметить, что сначала производится весь монтаж электрического шкафа и коммутация проводки, отходящей на помещения, и только после этого подается основное питание. В современных щитах предусмотрены специальные дин-рейки, которые облегчают крепеж такого оборудования, как автоматы, УЗО и электросчетчик.Последовательность коммутации силового шкафа такова: Первым делом крепится вводной автомат. Его номинал должен быть выше, чем общая мощность распределительных автоматов. Также и провод, идущий от него на прибор учета электроэнергии, равно как и с электросчетчика на распределительные автоматы, должен иметь большее сечение, нежели жилы кабеля, идущие на распределительные линии в жилые помещения. Необходимо также помнить, что силовая линия ввода напряжения от столба к дому производится только обслуживающей организацией после необходимых согласований. Самому такую работу выполнять ни в коем случае нельзя. А значит, проводка в частном доме — это работа, которую выполняет домашний мастер, а подача силовой линии на ввод — задача специалиста. Электросчетчик устанавливается после вводного двухполюсного автомата следующим образом. Фазный провод от прерывателя приходит на первый, а нулевой — на третий контакт. Второй контакт является выходом фазы на распределительные автоматы, а четвертый — выход нуля, который подключается к нулевой шине, которая обычно предусмотрена в современных электрических щитах. К ней же присоединяются и все отходящие на помещения синие или голубые (в зависимости от фирмы производителя кабеля) линии. Вот тут то и выявляется преимущество кабелей с цветовой маркировкой. При подключении прибора учета электроэнергии можно также руководствоваться схемой подключения, которая всегда присутствует на задней части защитной крышки контактов. Жилы провода в контактных клеммах счетчика, имеющего два зажимных винта, фиксируются следующим образом: сначала затягивается верхний винт, после прижимается нижний. Таким образом, жила равномерно и плотно располагается в контактной клемме, что позволит избежать нагрева. Приобретенные по количеству розеточных и осветительных групп, а также их токам, автоматы крепятся на дин рейке. Сверху, между собой, все они соединяются перемычками. Таким образом, при подаче питания на один из них, напряжение равномерно распределяется по всем. После этого следует, не перепутав группы, подключить к распределительным автоматам отходящие на помещения провода. При этом имеет смысл подписать каждый из автоматов, на какую из групп он подключается. Это избавит от ненужных отключений при замене, к примеру, светильника или розетки. Ведь при возникновении неполадок в одной из розеток можно отключить автомат, который отвечает именно за эту группу. Тогда электроприборы в других комнатах будут работать в штатном режиме, а в помещении, где необходим ремонт или замена, даже будет гореть свет. Поэтому и стоит тщательно продумывать проект электропроводки дома. После всей произведенной работы нужно еще раз протянуть все контакты на автоматах, приборе учета расхода электроэнергии и, самое главное, на нулевой шине, так как при плохом контакте и нагреве провода именно «ноль» начинает подгорать первым. К тому же, по прошествии 2–3 недель эксплуатации, эти контакты необходимо будет еще раз проверить, и при необходимости протянуть. Далее можно подключать питание к вводному автомату и переходить к заключительной стадии монтажа электропроводки — тестированию. Если нет уверенности, что вся разводка проводов в распределительных коробках произведена правильно, лучше, конечно, обратиться к специалисту. Если же подобная уверенность есть, можно приступить к проверке. Не устанавливая световые приборы, розетки и выключатели, необходимо (конечно убедившись предварительно в том, что все выводы из них не перемыкают между собой), включать поочередно линии силовой (розеточной) группы. При отсутствии коротких замыканий (автоматы не отключились), нужно проверить все провода розеток при помощи индикатора или мультитестера. Если все в порядке, можно перейти к осветительным группам. После отключения розеток, включаются автоматы освещения помещений, и затем проверяется напряжение на выводах на выключатели, где должна быть приходящая фаза и один или два отходящих провода без напряжения. При норме линии освещения выключаются, а провода прерывателей перемыкаются. Это позволит после подачи питания проверить напряжение на выводах кабелей непосредственно на приборы освещения. Если никаких нареканий тестирование не выявило, можно смело замазывать штрабы на стенах, закрывать распределительные коробки и (естественно, отключив питание) начинать внутреннюю отделку помещения. На этом монтаж электропроводки в частном доме окончен. Электропроводка своими руками, как уже упоминалось — это аккуратность и точное выполнение инструкций и правил — электрика дома сложна. Но немаловажным является и фактор уверенности в своих силах. А потому, если перед тем, как сделать проводку, имеются сомнения в способности выполнить весь монтаж, то лучше сразу доверить это дело специалистам. Не стоит думать, что выполнив часть работ по электромонтажу, можно будет заплатить меньшую сумму. Такого варианта не будет, и вот почему. Ни один уважающий себя профессионал не возьмется провести электропроводку в доме, где монтаж уже был начат другими потому, что по сути все нужно переделывать и перепроверять. Главное – аккуратность и плотный контакт. Соединение при помощи клеммников WAGO. А потому, сумма за услуги подобного рода может быть не только равна стоимости полного электромонтажа, а даже и превысить ее. Если все же работа выполняется в частном доме своими руками, нужно внимательно следить за плотностью соединений и соблюдением цветовой маркировки, во избежание коротких замыканий, порчи электрооборудования или поражения электрическим током. Также нужно обязательно сохранить составленные схемы электропроводки — они могут еще пригодиться. Конечно, сделать электропроводку в доме — очень сложный и трудоемкий процесс, к тому же он занимает немало времени. Но, все же, при правильном подходе она вполне выполнима своими силами, что позволит сэкономить средства, и самое главное, поможет приобрести огромный и полезнейший опыт монтажа, который никогда не будет лишним. domelectrik.ru Монтаж электропроводки в частном доме обоснованно делать своими руками. Перед началом ремонта необходимо подготовить все требуемые инструменты и строительные материалы, которые потребуются для монтажа электрической сети, а также при облицовке стен. Для тех, кто привык все делать своими руками, придется обзавестись специальными познаниями в этой сфере. Нужно прочесть о стандартах проводки в разных помещениях (ПУЭ). ПУЭ определяет общие правила по монтажу и укладыванию проводки в зданиях. Правильно проведенный расчет кабеля в доме поможет снизить риск возгорания проводки к минимуму. Затем обязательно нужно правильно выбрать кабель для домашней электропроводки. Для этого используются расчеты предполагаемой нагрузки на сеть, потерю напряжения, качество провода и его сечение, внешняя оплетка. Обязательно нужно учесть, сколько метров провода понадобится на прокладывание всей электрической сети. После окончательного подсчета стоит учесть запас кабеля (около 4-5% от общей длины). Дополнительный кусок провода может понадобиться во время работы или при ремонте в дальнейшем. Так как провод будет с таким же сечением, не появится слабого места в сети, где возникнет вероятность короткого замыкания в сети из-за регулярного высокого напряжения. При необходимости делать монтаж электропроводки в деревянном доме следует приобрести для кабеля защитную металлическую трубу или гибкий стальной рукав, которые смогут защитить силовую линию от механического повреждения. Если планируется проведение электрической линии своими руками, тогда специалисты настоятельно рекомендуют перед началом работы сделать схему разводки. Перед тем как приступить к монтажным работам, на стенках следует нанести разметку по составленному проекту электропроводки. Обязательно нужно обозначить место, где будет установлен распределительный щиток. Обычно он размещается рядом с домом или квартирой на высоте около 1,5 метра. После этого нужно сделать электрическую схему, где будет учтено расположение различных электрических приборов. Это необходимо для того чтобы можно было определить будущее расположение розеток, выключателей, а также места для подключения осветительных приборов. Так как ремонт и монтаж электропроводки в частном доме делается своими руками, то вы должны сами полностью контролировать этот процесс, учитывая все нюансы при работе. Очень большое значение имеет соблюдение техники безопасности при выполнении монтажа электропроводки в доме своими руками. В процессе работы электрическая сеть должна быть обесточена в обязательном порядке. Разрезание или разделение проводов должно делаться с использованием острого инструмента, чтобы не повреждать повторными движениями сечение провода и изоляцию. При выборе провода обязательно следует обращать внимание на их маркировку, чтобы знать назначение каждой жилы. В деревянных домах рекомендуется использовать провода с двойной изоляцией для снижения риска возгорания помещения. Чтобы предотвратить аварийное состояние в доме, во время ремонта нужно удалить старую проводку и заменить ее на новую. Нельзя скреплять медные и алюминиевые провода между собой. Если нет возможности обойти такое решение, то рекомендуется использовать специальные клеммы. Скручивание проводов в таком месте запрещено. Это может привести к короткому замыканию в помещении и пожару. Также нельзя таким способом заводить кабеля к распределительному щитку. Установка электрического счетчика проводится вдали от будущих работ. При монтаже силовой линии своими руками нужно ознакомиться с Правилами Устройства Электроустановок (ПУЭ). Самой важной частью этих правил в процессе работы является та, что относится к процессу укладывания электропроводки и выбору электротехнического оборудования. Когда было принято решение делать ремонт и монтаж электросети своими руками, тогда для работы понадобится составленная монтажная и электрическая схема. Эти проекты облегчат процесс работы и позволят в дальнейшем точно знать, в каком месте были проложены силовые кабеля. Монтажная схема разводки позволит определить место монтажа всех будущих устройств, требуемое количество проводов для них, расстояния между устройствами и других дополнительных материалов для их установки, подключения. Электрическая схема разводки нужна для того, чтобы определить количество потребляющих электроэнергию устройств или приборов, места выхода розеток, выключателей. Если монтаж электрической сети делается своими руками, тогда не обязательно придерживаться строгих правил при создании чертежа разводки. Они могут быть схематичными с условными обозначениями ключевых точек. Самое главное, чтобы она была понятна, и не возникало трудностей при ее чтении. В схеме разводки можно также учесть подключение заземления к розеткам, куда будут постоянно подключены мощные бытовые приборы – электроплита, стиральная машинка, холодильник. Также заземление рекомендуется делать в местах с повышенной влажностью (прихожая частного дома, ванная комната). Перед началом ремонта нужно выполнить разметочные работы. Обычно разметка начинается от распределительного щитка до места, куда будет заходить основной силовой кабель. Затем на стенах размечаются расположение основных проводов, ответвлений, поворотов и проходов кабеля через стену. По правилам проводка монтируется в горизонтальном и вертикальном положении. Трасса размечается на 20 сантиметров ниже уровня потолка. Это необходимо для того, чтобы снизить вероятность механического повреждения кабеля. Все повороты провода в штробе должны быть под прямым углом. Разметка проводов, которые идут между этажами или на чердачных перекрытиях к осветительным приборам или устройствам могут делаться по краткому пути до ближайшей соединительной коробки. Для разметки основной трассы можно использовать простой карандаш и метровую линейку. Этот способ прост, но можно допустить погрешность при черчении линий. В связи с этим в строительстве используется специальный разметочный шнур. Он стоит не дорого, и его можно приобрести в магазине. Также его можно сделать самостоятельно, окрасив тонкий разметочный шнур цветным мелом, сажей, охрой или краской. При разметке одну сторону шнура крепим в одной точке, а второй параллельно стене или потолку прижимаем к другой точке. После этого нужно свободной рукой оттянуть шнур за средину и отпустить его. Когда он ударится о стенку, то оставит четкую линию вдоль разметочного шнура. После того как будет сделана разметка рекомендуется сохранить монтажную и электрическую схему. Перед началом ремонта многие хозяева интересуются о том, сколько стоит работа, связанная с электропроводкой. Монтаж электросети на сегодняшний день весьма дорогостоящий вид строительных работ. Именно по этой причине многие предпочитают сделать это самостоятельно. Перед началом работы нужно сделать замеры проводов и нарезать его кусками. Длина должна соответствовать расстоянию до установленных коробок, розеток, соединительных узлов, светильников и выключателей. Но нужно также учесть и запас. Для каждого куска провода нужно делать запас в 10-15 сантиметров. Этот запас может сыграть ключевую роль при соединении их между собой, подключении розеток, а также при погрешности размеров самого чертежа. Куски должны быть цельными, без соединений. В квартирах и частных домах обычно самым распространенным методом укладывания проводки является скрытый. Все зависит от материала. Если же электропроводку делают в деревянном доме, тогда рекомендуется делать ее наружной, чтобы был постоянный доступ к кабелю. Отрытая проводка. Чаще всего за защиты электрического кабеля от механических повреждений используется металлическая труба, гофрированный защитный рукав или специальный электрокороб. В гофрированном рукаве проводка выглядит не эстетично. По этой причине так делают в подсобных помещениях, тогда как в жилых комнатах кабель укладывают в электрокороб или в полость пластиковых плинтусов. При монтаже открытой проводки в местах разветвлений устанавливаются соединительные коробки. Установка выключателей и розеток делают на подставках из изоляционного материала. Обычно провода в рукавах протягиваются по стенам или крепятся к потолку. Скрытая проводка. Монтаж скрытой проводки стоит значительно дороже, чем протягивание кабеля в гофрированном рукаве. Этот метод используется в каменных и панельных домах. Для этого при помощи перфоратора в помещении по размеченным линиям делается штроба не 2-3 см шириной и глубиной в полторы толщины самого провода. После того как штроба будет готова можно приступить к укладыванию провода. В нескольких местах вдоль штробы нужно замазать алебастром провод. Этот материал достаточно быстро высыхает и закрепляет кабель на месте. Когда вся электросеть была установлена и протестирована, можно приступить к оштукатуриванию стен. Если это сделать раньше, а потом выявить проблему в проводке, придется все переделывать, пока не найдется причина неполадки. Штукатурку можно положить в 2-3 слоя, если стенка будет в дальнейшем краситься. Если же в помещении будут клеиться обои, тогда можно сделать 1 толстый слой и тонкий лицевой. Из статьи очевидно, что данный процесс полон всяческих тонкостей и нюансов, поэтому не будет лишним ознакомиться с подробной видео-инструкцией касательно этого вопроса. otoke.ru Занимаясь составлением схемы монтажа электропроводки в частном доме нужно исходить из собственных потребностей. То есть, если норматив предполагает наличие двух розеток на одну комнату, а вам необходимо три, то естественно нужно остановиться на более удобном для вас варианте. Схемы бывают двух типов: электрическая и монтажная. Первая помогает рассчитать количество приборов, потребляемых ток, выбрав допустимый вариант подключения. Вторая фактически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и прочих расходных материалов. Несмотря на то, что базовой схемы не существует, и каждая разрабатывается с учётом индивидуальных особенностей, существуют важные рекомендации, пренебрегать которыми не рекомендуется. Приборы с большим потреблением электроэнергии (бойлер, электроплита, холодильник, стиральная машина) желательно подключать с возможностью заземления. Для этого используется специальных трехжильный провод («земля», «фаза» и «ноль»). Кабель такого типа рекомендуется использовать в местах с повышенной влажностью, например, в ванной. Для реализации схемы электропроводки в частном доме оптимальным вариантом является кабель сечением 2,5 мм. Он идеально подходит для розеток и светильников, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной. Очень важно не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого крупного бытового прибора должна быть индивидуальная розетка. Монтажные работы начинаются с разметки стен. На них наносится путь пролегания кабеля и отмечаются места, где будут расположены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в дальнейшем, заключается в том, что провода располагают только в горизонтальном или вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты выполняются строго под углом в 90°. От потолка делается отступ минимум 20 см. Что касается розеток и выключателей, то чаще всего споры зарождаются касательно высоты их расположения. Выключатели преимущественно располагают с той стороны, где находится ручка. Существует два стандарта высоты для выключателей — 50-80 см и 150 см от пола. Второй вариант присущ постройкам советского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сразу нанести на схему электропроводки в частном доме. Это касается и мест для розеток. Касательно их стандарт отсутствует, но по негласному правилу их размещают либо на расстоянии 80 см от пола, либо в пределах 20-30 см, практически сразу над плинтусом. Основным моментом выбора места для розетки является удобство пользования. На следующем этапе в стенах штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он быстро высыхает и обеспечивает надёжную фиксацию. На гипс садятся и пластиковые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при этом площадь соприкосновения должна быть максимальной. Эти места подлежат изоляции. Читайте также нашу статью «Особенности организации кухонного освещения с помощью встраиваемых потолочных светильников светодиодного типа». Как видите, имея базовые знания и подкрепив их небольшими практическими навыками, монтаж проводки можно выполнить своими силами. papamaster.suПростая схема монтажа электропроводки в частном доме. Монтаж электропроводки в доме
