Обзор китайских насадок на дремель

Давно планировал написать обзор китайских насадок для дремеля (гравера, шлифмашинки), их назначении и использовании. Заказать нижеописанные насадки можно на всем известном aliexpress.com, а также есть вероятность найти и купить их в наших магазинах. Цена на китайские насадки в разы меньше, чем на оригинальные, а по поводу их качества и целесообразности покупки и пойдет речь ниже. Обзор полулся не очень полным и подробным, но может кому-то пригодится.

1. Набор алмазных буров

Это был первый приобретенный набор китайских насадок. Ничего хорошего от него не ожидалось, т.к. стоимость такого набора на момент покупки составляла 2,5 — 3 доллара за комплект из 30 насадок. Эти насадки используются также в машинках для маникюра. Алмазные буры идеально подходят для гравировки практически на любых поверхностях, очень удобны для мелкой резьбы по гипсу (вообще идеально), дереву и пластмассе. Ими даже можно вырезать по стеклу!!! А точнее — благодаря этим насадкам дремелем удалось разрезать пополам стеклянную бутылку (на это ушло несколько часов), причем без охлаждения водой, просто периодически делались минутные паузы, чтобы стекло не треснуло от перегрева (2 насадки стерлись практически сразу, а 3-я справилась с 80% работы). Качество насадок даже из одного набора значительно отличается (некоторые быстро стираются), но в целом большинство из них вполне приемлемого качества, а учитывая цену — очень полезный набор, который должен быть у каждого, кто пользуется дремелем или аналогами. Конечно, оригинальные насадки на много лучше, чем китайские, но для сравнения — 1 оригинальный алмазный бур от Dremel стоит дороже чем этот китайский набор из 30 шт.

2. Фрезы из карбида вольфрама

Отлично вырезают по дереву и гипсу. Предназначены для работы с прочными материалами. Использую редко, купил для пробы (стоимость на момент покупки 10-11 долларов).

3. Набор из более 100 насадок

Этот набор я купил в строительном магазине где-то за 15 долларов (что удивительно, в Китае он стоит столько же). Каждый отрезной и шлифовальный диски считаются за 1 насадку, поэтому полезных насадок в нем не так много, но достаточно за такую цену. Начнем по порядку:

6 буров из из высокопрочной стали

Вполне рабочие буры. В комплекте с дремелем есть один аналогичный оригинальный бур. Китайские по сравнению с оригинальным заметно тупее и обрабатывают материал заметно медленнее, но в этом есть и небольшой плюс - ими можно более аккуратно вырезать, т.к. в случае соскальзывания с нужной линии обработки не так заметны промашки, как после оригинального бура, которым по неосторожности легко можно вырезать не там где нужно. Набор из 6-ти таких буров можно приобрести отдельно, а учитывая их цену - можно брать, свою стоимость они полностью оправдают.

Шлифовальные камни

Со своей задачей так же справляются, но также немного хуже оригинальных. Раньше я как-то читал в интернете отзывы о том, что такими насадками невозможно пользоваться и что они почти все несбалансированные. Возможно, мне повезло - все шлифовальные камни родные и поэтому поводу ничего плохого сказать не могу. По сравнению с оригинальными стираются немного быстрее.

Абразивные и полировальные насадки (металлические щетки и войлочные диски)

Вот здесь "китайцы" заметно проигрывают оригинальным насадкам. Что-то отполировать этими насадками, конечно, можно, но изнашиваются они мгновенно, а по некоторым отзывам из интернета металлические щетки могут развалится во время работы, что не безопасно. Все из них я так и не протестировал, ограничился только одной. После 5 минут использования щетина скрутилась и перестала справляться со своей функцией, но ничего не развалилось и не вылетало.

Наждачные трубки и шлифовальные диски

От наждачных трубок ожидал худшего. Однозначно хуже оригинальных, но все равно вполне живучие (в основном). Учитывая из цену - можно брать. Из минусов - иногда съезжают с барабана. А вот от шлифовальных кругов пользы никакой - очень быстро рвутся. И вообще из-за размера, такие насадки (даже оригинальные) применяются только для обработки очень маленьких поверхностей.

Отрезные круги

В наборе есть как армированные отрезные круги, так и обычные. Ни теми, ни другими я не пользуюсь, предпочитаю самодельные отрезные круги, но для обзора решил немного протестировать китайский армированный круг и могу сказать, что стирается он быстрее оригинальных и самодельных.

Итог: оригинальные насадки для дремеля могут быть в некоторых случаях заменены китайскими для экономии денег, особенно для новичков, когда не знаешь, какие насадки понадобятся, а какие нет, чтобы зря не тратить деньги на оригинальные.

ochumelka.by

Каталог насадок | Дремел в Европе

Резка

Точные пропилы Косые пропилы Угловые пропилы Криволинейное резание Прямой рез

Шлифовка

Верхний слой Фасонные поверхности/кромки

Резание

Заподлицо

Клей

Склеивание изделий для дома Склеивание декоративных изделий

Фрезеровка

Поверхность Кромка

www.dremeleurope.com

Набор для дремеля: насадки Dremel BDCAT

Всем привет,

Как гласит народная мудрость: «инструмента много не бывает...», поэтому задумал я себе приобрести еще одну «бор-машинку» на дачу. У меня уже есть оригинальный дремель, но таскать его на дачу и обратно совсем не удобно, а т.к. к инструментам «дышу не ровно», решил сразу заказать комплект с кучей насадок (написано, что в комплекте 140шт. компонентов :). Под катом большой обзор — много фото, видео и тесты. Через 5 дней после заказа уже получил коробок, искал специально с локального склада, чтобы побыстрее.

УПАКОВКА

В коробке оказался такой набор:

Картонной коробки с картинки магазина не оказалось, зато приехал вполне себе нормальный пластиковый кейс, внутри которого лежала сама «машинка» (чему я, естественно, нисколько не огорчился):

Несколько обескуражило, что все насадки были запакованы в один пакет:

15 минут ушло на подготовку «группового фото» (батарейка для сравнения):

КОМПЛЕКТАЦИЯ

Насадки такие:

10 «наждачек» малых
10 «наждачек» больших
2 сверла
7 шарошек (разноцветные :))
1 державка (держатель) для пильных дисков

1 держатель для войлочных насадок
2 держателя с резиновыми валиками для «наждачек» (большой и малый)
3 щетки для шлифовки и снятия ржавчины
10 дисков для резки (коричневые) неармированные
10 дисков для резки армированные — малые
10 дисков для резки армированные — большие
3 дополнительных цанги (разный размер)
8 войлочных насадок для полировки
2 дополнительные щетки для двигателя (круто)
Г-образный ключ (расскажу ниже, для чего он)
Стандартный «гаечный» ключ для дремеля,
Мелкий абразивный брусок (так и не понял зачем он нужен в комплекте, лучше бы полировальной пасты положили).

Ну и еще, в добавку — набор для гравировки (30 насадок) и приспособление для резки плитки:

А также очки (простенькие, но с боковой защитой от шальной стружки):

И гибкий вал (он же «шланг»):

Инструкция ограничена памяткой о технике безопасности и гарантией на русском(!) языке.

ПАМЯТКА из комплекта

МАШИНКА

В кейсе лежал такой аппарат: 180Вт — 30000об/мин. Материал корпуса литой, «не ломучий» пластик:

Длина провода 140см, толстый, но мягкий.Размер:

Вес машинки:

Объясню почему взял инструмент именно 180Вт. Мой предыдущий родной Dremel 3000 имеет мощность 130Вт и ее совсем чуть-чуть, но не хватает, особенно в самых сложных условиях работы — при пилении дисками металла. С другой стороны, если брать сильно бОльшую по мощности машинку — она уже будет больше по размеру и тяжелее, поэтому решил, что 180Вт будет в самый раз. Кроме этого, насколько я знаю, у более мощных машинок идет более сильный износ щеток. Патрон стандартного размера:

Кнопка фиксации патрона. На самом «патроне» — грани для затяжки ключом:

Как оказалось, с размером не прогадал — в руке лежит нормально, была бы чуть больше или тяжелее — уже было бы неудобно (ИМХО):

Важным моментом для меня была возможность работы с дополнительными «аксессуарами» — ручкой и защитой от горячей стружки. К счастью, все стандартно и они подошли:

Защита:

Ручка — тут нюанс, своя пластиковая «гайка», шедшая с ручкой — не подошла:

Но та, которая была на самой машинке, прижала ручку без проблем:

Зазор между ручкой и корпусом не ошибка — он нужен, для того, чтобы не перекрывать отверстия охлаждения, отмечу, что с обдувом в инструменте, все в порядке — отверстия в передней и задней части с обеих сторон. Регулятор оборотов, он же выключатель, плавно изменяет обороты, при его перемещении ощущаются еле уловимые щелчки (примерно, как у колесика компьютерной мыши):

С боков расположены посадочные гнезда для щеток:

В комплекте идут запасные:

В общем инструмент, на первый взгляд, произвел весьма приятное впечатление. Проверим в работе, но сначала немного подробнее о комплектных насадках и прибамбасах.

КОМПОНЕНТЫ НАБОРА

Комплектный вал-удлинитель, 107 см (от «ушей до хвоста»):

До этого я, как-то, совсем подобным «аксессуаром» не пользовался, а на самом деле зря, РЕАЛЬНО классная штука (чуть ниже покажу на видео):

Также же в комплекте присутствует специальная приставка для контролируемой по глубине резки настенной плитки (хотя она подходит, также, для гипсокартона, ламината и проч.):

Однако, приставка есть, а бура, который вместе с ней должен использоваться — нет (комплектные сверла не в счет). Я «видел в природе» два таких варианта:

Теперь про насадки (их много, поэтому под спойлер)

НАСАДКИ

Диски для резки — три разных типа:

Все диски подходят для резки металла, коричневый диск неармированный — еще и для тонкой древесины и пластмассы и, наверное, плат:

он же самый хрупкий, легко ломается при неосторожной установке или изгибе, и режет, кстати, помедленнее, чем армированный. Но это не самый плохой вариант такого диска — бывают гораздо тоньше (продаются по 50 шт. в комплекте, уходят «на раз»):

Армированные диски — годные, два типа отличаются только диаметром. Такие же я обозревал в одном моем недавнем обзоре (покупал ранее отдельно).

Державки с резиновыми втулками для цилиндриков наждачки. Тут облом, втулки и цилиндрики наждачки не подходят друг к другу — слишком легко цилиндрики надеваются на втулки, как результат в процессе работы просто слетают с втулок, как вариант — кусочек скотча на втулку. UPD:В комментариях уважаемый A_Lexus высказал мысль, что надо просто затянуть винт над резиновой втулкой — все сработало!!! Сами цилиндрики нормальные, на тканной (а не на бумажной основе), но зерно наждачки, в районе 40, поэтому только для ооочень грубой шлифовки:

Шарошки. Нормальные такие, проверил — камень приклеен крепко:

По назначению: коричнево-рыжие, из оксида алюминия (должны быть) — для удаления заусенцев на металле, заточки и шлифовки общего назначения; серо-зеленые, из карбида кремния, для шлифовки керамики, стекла, фарфора и цветных металлов; розовые, не знаю из чего, длинный цилиндрик используется для заточки цепных пил, круглый шарик, я, например, использовал для чистки швов в напольной плитке — форма для этого очень удобна.Полировочные насадки со своим держателем (спиральный) — используются для финишной полировки и придания глянца металлу:

Обычно, используются с пастой, которой в комплекте нет :(Латунные щеточки — нужны для мягкой, без царапин очистки мягких металлов от сильных загрязнений, окалины, ржавчины итд:

Ну и еще в комплекте три дополнительные цанги (под разные хвостовики), ключик и пара сверл:

… а еще пара пибамбасов, предназначение которых в наборе я сначала идентифицировать не смог (позднее, Г-образный ключ нашел свое применение, а вот совсем мелкий шлифовальный параллелепипед так и остался для меня загадкой):

В общем, набор расходки, вроде бы, и неплохой, даже хороший, а важных вещей не хватает — бура для плитки и пасты для полировки. Отдельно идет коробочка с 30-тью гравировальными насадками с алмазным напылением (за «алмазность», конечно, не ручаюсь), Назначение: работы по дереву, керамике, стеклу, закаленной стали, полудрагоценным камням и другим твердым материалам:

А теперь тестирование самого инструмента и насадок.

ТЕСТЫ

В связи с тем, что самая серьезная нагрузка на дремель и расходку идет в процессе резки металла, решено было сделать такой натурный стенд: гвозди, желтые и черные саморезы, толстые уголки:

Резка дисками Сначала был установлен неармированный коричневый диск:

Пилит неплохо, но не очень быстро, в процессе работы сильно уменьшается в диаметре, удивило, что не разрушился, обычно они под конец разлетаются. Было-стало:

Видео процесса резки неармированным диском

Следующий диск армированный большой, 38мм. С ним дело пошло бодрее — режет быстрее и уже рискнул перепилить 3мм уголок:

Видео процесса резки армированным 38мм диском

Далее был малый диск на 32мм. Результат такой же как и с большим диском, но, по личному мнению, резать им если он установлен в самой машинке менее удобно, чем большим, хуже видно место реза.

Видео резки малым диском 32мм

После резки «испытательный стенд» сильно уменьшился в высоту:

Машинка проявила себя с самой хорошей стороны, проблем вообще никаких не возникало. Вибрация или биение, говорящее о дисбалансе — отсутствуют. Конечно, в процессе длительной резки она нагревается, но не могу сказать, что слишком сильно, к тому же периодически давал ей «отдохнуть».

Работа гибким «шлангом» «Шланг» к дремелю, я Вам скажу, дорогие муьсковчане, оказался очень классной в работе штукой. Работать им реально удобно при выполнении каких-то мелких и точечных работ. Чтобы его установить нужно: — вставить и затянуть в патроне дремеля гибкий тросик квадратного сечения, — накрутить сверху алюминиевую гильзу, — вставить насадку уже в патрон гибкого вала, — используя Г-образный ключик (вот где он пригодился), вставляем его в отверстие в рукоятке «шланга», затягиваем насадку в патроне. Вал очень гибкий, поэтому саму машинку просто подвесил на саморез за, предусмотренную для этого, металлическую дужку, под рабочей поверхностью: У меня есть даже специальная стойка («родная» dremel) для подвеса, но тут вообще оказалась не нужна — просто на саморез или гвоздь рядом с рабочим местом. Решил сразу проверить гравировальные насадки, идущие в отдельной коробочке. Испытывал на кусочке керамической плитки и на старой перегоревшей лампочке. Гравировке конечно нужно учиться, но прикольно:

Видео работы с гибким валом

Работать с валом оказалось настолько удобно (он чуть толще большой шариковой ручки), что я как известный герой из фильма…

… уже не мог «держать себя в руках» и решил попробовать «допилить» испытательный стенд, но уже с использованием вала (были сомнения, можно ли использовать его для этого). Кстати, с валом уже удобнее использовать более маленькие пильные диски -32мм. Процесс резки с валом, если кратко — просто праздник :), работать гораздо удобнее, чем машинкой, рука практически не устает и диск контролируется сильно лучше:

Видео резки с использованием вала

В итоге «стенд» после испытаний представлял собой почти ровное поле (неспиленные остатки оставил просто на память :):

После завершения резки, немного проверил латунную щеточку на монете. Чистит… но надо аккуратно, чтобы не повредить предмет чистки:

… и войлочные полировальные диски (даже где-то у себя пасту нашел):

Работа шарошкой, также, не вызвала проблем:

Напоследок разборка инструмента После «притирки» щеток, как смог, проверил мощность, и судя по всему она честная:

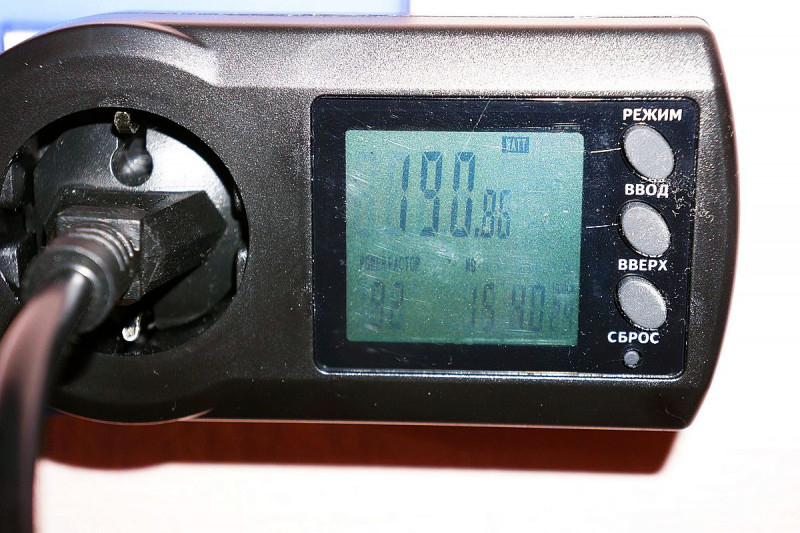

ПРОВЕРКА МОЩНОСТИ

Холостой ход, середина хода регулятора оборотов:

Холостой ход — максимальные обороты:

Полные обороты под нормальной (или, как правильнее, номинальной(?)) нагрузкой (резка):

Полные обороты под нагрузкой (почти на уровне заклинивания патрона):

Пожалуй, это всё, что я могу рассказать об этом инструменте. Постарался описать комплект по максимуму.

ИТОГ

Инструмент оказался отличным, посмотрю, как поведет себя со временем, но, думаю, если нормально эксплуатировать (не перегревать, не клинить и периодически чистить-смазывать) — прослужит долго. Что касается мощности и оборотов, сугубо личное мнение, 180Вт — в самый раз; а 30000 оборотов в минуту, для обычного бытового использования больше и не нужно — т.к. чем больше обороты, тем сложнее контролировать машинку. К плюсам самого инструмента могу отнести: — удобный размер и вес, — пластиковый кейс (правда, только для самой машинки), — хорошая мощность и обороты, — отсутствие вибрации и биений, — приличное изготовление компонентов конструкции, — резиновый демпфер заднего подшипника, — нормальная вентиляция, — дополнительные щетки в комплекте, — цена (тут сугубо личное мнение). — очень понравилось работать с гибким валом, — длинный провод, — очки Если оценивать весь комплект в целом — много разнообразной расходки, но есть вопросы по составу: отсутствуют буры для плиточного приспособления, без которых оно бесполезно. Нет пасты для полировки, хотя полировочные диски положили. Ну, в общем, по мелочи :) Если кому комплект не нужен, можно выбрать вариант, в котором идет только дремель, цена 20$:

На этом все. Пошел точить цепь у пилы :)

Всем Добра!!!

mysku.ru

Мини циркулярный станок-насадка для Dremel

До чего же замечательное изобретение - Dremel. Сколько всяких насадок и приставок к нему разработано. Вот только одной единственной мне очень не хватало - миниатюрной циркулярной пилы. Есть конечно циркулярная насадка, но это не то.

Окончательное решение изготовить такую приставку я решил после приобретения насадки Dremel Speed Clic. Тот диск, что предназначен для дерева, просто идеален. Фанера и тонкие дощечки режутся без единого заусенца.

На хвостовике насадки нужно нарезать резьбу.

Далее понадобится держатель магнитных головок от старого жесткого диска. Из трех разобранных дисков мне подошла только одна с нужной резьбой. Если не найдется такой же, то можно взять любую и рассверлить отверстие под необходимую резьбу.

У этой детали убирается всё лишнее. Остается только внешний корпус с подшипниками.

Чертежей этой штуки я не делал. Все делалось на глаз и конструировалось по ходу изготовления. Основные детали - это фанерный прямоугольник и два бруска.

В фанере делается пропил под пилу и фрезеруется полость под блок подшипников.

Отдельно из дерева изготавливается крепление блока подшипников.

В одном из брусков по центру сверлится отверстие 3 мм под углом примерно 5 градусов. Это делается для того, чтобы инструмент не выступал над пильным столиком. Если это не принципиально, то можно сильно облегчить изготовление и не делать гибкий или коленчатый вал.

Двумя перьевыми сверлами, разных диаметров и с двух сторон делаются отверстия. Сперва большое, затем поменьше.

Большое отверстие фрезеруется под гайку.

Гайку лучше крепить на герметик. Это снизит вибрацию.

Для лучшего крепления блока подшипников, он оборачивается двусторонним скотчем с пенополиэтиленовым основанием.

Все вместе крепится к фанерному столику.

Далее столик крепится на брусках шурупами.

Все почти готово. Если выбрать конструкцию с выступающим инструментом, то на этом можно остановится. Останется сделать удлинитель. Например из сварочного электрода или длинного гвоздя.

В моём случае пришлось делать гибкий вал. Для него можно использовать металлический тросик. Тот что на фотографии не очень хорош. Он скручен влево, то есть против часовой стрелки. По этому при работе инструмента тросик будет раскручиваться. Нужно искать тросик с правой скруткой.

для удержания тросика можно использовать корпус алюминиевой заклепки.

Внутри каждой заклепки нарезается резьба. Для надежности тросик внутри заклепки обжимается и припаивается. В одну из заклепок вкручивается винт.

Этот винт стачивается под четырехгранник для стандартной насадки под удлинитель.

Гибкий вал готов.

Готовая приставка. Вид с верху.

И с низу.

К этому столику при помощи струбцины можно крепить направляющие и всевозможную оснастку.

После нескольких дней эксплуатации заменил гибкий вал на кардан. Подробного ворклога не сделал. Но думаю из фото будет понятно. Это набор деталей.

Вот такой кардан получился. Это снизило вибрации и позволило работать на больших оборотах.

Видео станка для Dremel:

Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Самодельные насадки для дремеля - экономим на расходниках

Пользовательский поиск

Небольшая статья о том, как можно прилично экономить деньги обладателям граверов (бормашинок) Dremel и аналогов. Фирменные дремелевкие отрезные круги стоят недешево и их вполне можно заменить самодельными аналогами. Сделать отрезные круги своими руками можно из обычных дисков для болгарки. Идея не новая и многие этим способом уже давно делают насадки на дремель. Чтобы вырезать из диска для болгарки насадки нужного размера можно воспользоваться ножницами по металлу или ненужными обычными ножницами, желательно с металлическими ручками, что бы не сломались. Ниже можно скачать шаблон, чтобы не чертить круги вручную или не резать "на глаз". Вырезаем бумажные круги из распечатанного листа, приклеиваем кусочком двустороннего скотча шаблоны к диску и вырезаем. Отверстие по центру делаем с помощью шила. Затем нужно обточить получившиеся отрезные круги на тачильном камне или каком-нибудь куске железяки. Для этого по очереди надеваем получившиеся насадки на бормашинку и на минимальных оборотах несильно прижимая стачиваем их пока они не станут идеально круглыми. Диски для болгарки бывают разной толщины, для этих целей нужны самые тонкие 0.8-1 мм. Работают самодельные насадки нехуже фирменных, единственный минус - не так удобно крепить, как фирменные с системой SpeedClic, но этот минус перекрывается почти бесплатной себестоимостью. Скачать шаблон для печати на листе А4 можно нажав по картинке правой кнопкой мыши и выбрав "сохранить рисунок как" или нажать СЮДА и скачать архив с изображением

Смотрите также:

Вернуться в раздел "Сделай сам"

ochumelka.by

Дремель (гравер, минидрель, бормашинка) - Natal'ya Pallan

У машинки в комплекте идут насадки, подобранные для выполнения основных операций - шлифовки, полировки, фрезеровки, резки, сверления (комплектность поставки зависит исключительно от щедрости производителя машинки).

Вот об этих насадках (которые часто бывают в комплекте и которые изготовлены из подручных материалов) я попробую рассказать в этом обзоре.

Начнем издалека - с самых простых правил безопасности при работе с дремелем.

Первое, что настоятельно рекомендуется - это использование защитных очков и защитных масок (или других средств защиты от пыли, осколков, опилок, разлетающихся ворсин от насадок и т.п.).

ЗАЩИТНЫЕ ОЧКИ

Пластиковые (поликарбонатные) защитные очки

Очки необходимы для защиты глаз от пыли и осколков, разлетающихся в разные стороны при обработке, к примеру, пластиковых, деревянных, металлических поверхностей и поверхностей из иных материалов.

Не советую использовать для защиты глаз очки из стекла. Стекло может разбиться, повредив глаза, или оцарапать кожу лица, шеи и рук разлетающимися осколками.

Выпускаются также поликарбонатные солнцезащитные (тонированные) защитные очки.

Они могут пригодиться тем, кто работает, сидя лицом к окну или рядом с большим числом светоотражающих поверхностей.

Подобные очки защищают не только от пыли, но еще от бликов и ультрафиолета. Почти все не имеют ограничений по времени ношения.

ЗАЩИТНЫЕ МАСКИ

Маска защитит дыхательные пути от неминуемого попадания пыли. Поверьте на слово, если маску не надеть, к концу работы с дремелем из носа можно вытряхнуть приличное количество перетертого металла, камня, пластика или, что хуже - стекла. Длительный контакт с подобной пылью в конце концов может привести к серьезным проблемам со здоровьем.

Фильтрующая защитная полумаска (респиратор) (т.н. "лепесток"):

Респираторы защищают дыхательные пути от пыли. Они легкие, не затрудняют дыхание и речь.

Будьте осторожны, такие маски не подходят для работы по шлифовке металлических и стеклянных поверхностей (они просто не способны задержать металлическую пыль) и аэрозольными красками и лаками.

Защитная полумаска со сменными фильтрами:

Полумаски обеспечивают хорошую защиту от газов, испарений и, довольно прилично, от пыли.

Маска должна быть тщательно подобрана по размеру, иначе она просто не будет полноценно выполнять защитные функции - вредные вещества будут попадать внутрь маски через щели, остающиеся из-за того, что маска, вам мала или велика. Не стоит приобретать маску размером больше требуемого - она будет ерзать по лицу, создавая значительные неудобства.

Для "пыльных" работ необходимо выбирать те маски, в характеристиках которых заявлена защита именно от пыли, т.к., в большинстве случаев, маски этого вида (в аннотациях к которым соответствующего свойства не заявлено) от пыли спасают плохо, тем не менее, прекрасно защищая от проникновения частиц различных аэрозольных красок или лаков.

Существуют еще и полные (полнолицевые) маски (не путайте с полноценным противогазом), сочетающие в себе сразу два элемента - полумаску и защитное стекло для лица и глаз (незапотевающую панорамную линзу).

Полнолицевые маски обеспечивают защиту органов дыхания, зрения и лица от воздействия аэрозолей, газов и пыли.

С непривычки, работать в таких масках кому-то может показаться тяжело, хотя они не сильно затрудняют дыхание и очень эргономичны (особенно в сравнении с классическим сочетанием "полумаска + очки").

Не экономьте, по возможности, приобретите качественные средства защиты известных, хорошо зарекомендовавших себя, производителей. И, увы, в данном случае, качество - это почти всегда высокая цена.

Замечу еще, что вполне возможно и разумно для защиты от пыли использовать другие приспособления, имеющиеся в продаже, и самодельные конструкции. Тут вам очень поможет ваша фантазия и опыт. По мере возможности, о таких приспособлениях информация будет добавляться и в этот обзор.

Пренебрежение перечисленными и некоторыми другими правилами безопасности при обработке различных поверхностей может привести к получению Вам травмы или даже отравления.

Далее предостережения будут выдаваться небольшими порциями по мере необходимости.

Итак, насадки.

ЦАНГИ

В цанги вставляются и зажимаются сверла, сменные насадки для гравировки, резания, шлифовки и полировки.

Цанги отличаются друг от друга диаметром отверстия для насадок и сверл.

Цанги, чаще всего, поставляются в комплекте с дремелем (повторюсь, количество цанг, как и любых других насадок, идущих в комплекте с дремелем, сильно разнится, и зависит лишь от "настроения" производителя шлифмашинки).

Помимо цанг, для зажимания насадок и сверл различного диаметра выпускаются также кулачковые зажимные патроны.

Преимуществом их является универсальность при закреплении насадки. Кулачковый патрон позволяет фиксировать насадки с хвостовиком любого диаметра из определенного диапазона.

На фото - трехкулачковый зажимной патрон.

СВЕРЛА

Для сверления отверстий различного диаметра под рукой необходимо иметь несколько сверл различного диаметра и длины. И чем больше ассортимент – тем лучше. Сверла затупляются и ломаются (особенно тонкие - 0,5 мм, 0,7 мм и 1 мм).

Диаметр выбираемого сверла обычно соответствует диаметру необходимого отверстия.

На фото – сверла с диаметром в сечении от 0,5 до 2 мм.

Обрабатываемую деталь необходимо очень крепко держать руками, чтобы она не могла вырваться и отлететь. Полет такой неконтролируем совсем, а скорость колоссальна. Скорость вращения вала в современных минишлифовальных машинках – от 9 до 35 тысяч оборотов.

Вырвавшаяся из рук деталь вполне в состоянии, к примеру, разбить цветочный горшок, стоящий на окне, или массивную вазу или, что гораздо хуже, ударить в лицо, если вы все же… пренебрегли советом его защитить.

Ни в коем случае не касайтесь руками вращающихся частей дремеля (насадок, сверл, дисков, цанг или патрона) – в долю секунды вы можете серьезно пораниться.

По мере сверления отверстия, не лишним будет периодическое совершение возвратно-поступательных движений сверлом. Это позволяет высверленному материалу освобождать канал от стружки и пыли для дальнейшего сверления. В противном случае деталь рискует расколоться. Такое необязательно произойдет, но вероятность существует.

Если в процессе сверления сверло "завязло" в материале детали, то лучше не пытаться его выдернуть или протащить дальше по отверстию. Необходимо выключить дремель и аккуратно вытянуть сверло из отверстия.

Будьте осторожны, при обработке металлических деталей, можно обжечь руку. Металл быстро и сильно нагревается. Периодически, хотя бы на пару секунд делайте перерывы, чтобы не давать детали перегреваться.

МЕТАЛЛИЧЕСКИЕ ЩЁТКИ (КРАЦОВКИ):

Предназначены они для обработки металлических поверхностей. Отличаются друг от друга формой, густотой щетинок и жесткостью. В данном случае имеем стальные, жесткие, щетки и латунную, мягкую. По форме щетки бывают плоскими дискообразными, а бывают и кистеобразной формы.

Выбор щетки обусловлен тем, насколько бережной должна быть обработка поверхности, а так же тем, какого рода поверхности предполагается обрабатывать – плоские детали или фактурные поверхности.

На следующих фотографиях представлены щетки из пластика и мягкой щетины. Эти щетки - для аккуратной очистки металлических поверхностей на труднодоступных участках. Подходят они также и для более аккуратной подшлифовки поверхностей с тонким слабым металлическим покрытием.

Все перечисленные щетки (металлические и пластиковые) не годятся для шлифовки пластика – слишком они жесткие для такой работы и легко оставляют борозды.

ШЛИФОВАЛЬНЫЕ КАМНИ

На следующем фото – насадки для шлифования и полирования поверхностей из металла, дерева, пластика и других материалов.

В верхнем ряду (серые и оранжевые) – насадки из грубого камня. Они годятся только для стачивания серьезных шероховатостей и не подходят для тонких работ и работ, например, по мягкому пластику (если только замысел художественный не подразумевает... сознательного создания "исцарапанной" поверхности).

В нижнем ряду – насадки для окончательной шлифовки и полировки деталей (стоматологические шлифовальные резиновые головки). Изготавливаются эти насадки из резиновых смесей, а в качестве абразива используются, чаще всего, корунды. Обычно такие головки цветокодированны. Материал, из которого изготовлены головки, позволяет отполировать поверхности, при желании, практически до зеркального блеска.

Головки довольно быстро стачиваются (например, вот как насадка в нижнем ряду справа). Продаются они, как в строительных магазинах, так и в магазинах медтехники. Стоимость набора из нескольких насадок варьируется от нескольких долларов (за набор из 6-ти - 8-ми насадок) - до десятков долларов за большие профессиональные наборы.

САМОДЕЛЬНАЯ ПЛОСКАЯ НАСАДКА ДЛЯ ШЛИФОВКИ

На этой фотографии изображена самодельная насадка, предназначенная для шлифовки плоских поверхностей. Такую насадку можно изготовить на основе камня-диска с гладкой плоской поверхностью:

В строительных магазинах продаются круги - "блины" с липучкой, для закрепления больших (сантиметров 15-16) шлифовальных дисков из наждака.

"Блины" эти с обратной, гладкой, стороны имеют липкий слой. Вырезаем из такого блина круг, диаметром, равным диаметру каменной круглой плоской насадки (фото выше), отклеиваем защитный слой, приклеиваем этот круг к шлифовальному камню – и получаем долговечную насадку для сменных дисков наждака.

Можно использовать и обычную липучку, продающуюся в любом швейном магазине, посадив ее на поверхность камня-насадки на обыкновенный секундный клей (не советую использовать двусторонний скотч, т.к. он гораздо слабее приклеивает "липучку" к диску).

Теперь о самих сменных дисках.

В строительных магазинах продаются сменные диски наждака. Диаметр дисков такой же, как и у «липучего» – примерно 15-16 см. С одной стороны они – обычный наждак (с разной степенью зернистости, по номерам), а с другой – ответная часть для липучки (нетканый ворсистый материал):

Из больших дисков нарезаем много-много маленьких кругов (диаметр должен быть равен диаметру липучки и камня-основы или на миллиметр больше:

По мере необходимости (засаливания или стирания абразивного слоя), заменяем эти самодельные вырезанные наждачные диски на новые.

САМОДЕЛЬНАЯ НАСАДКА ДЛЯ ШЛИФОВКИ ШАРООБРАЗНЫХ ДЕТАЛЕЙ

На этом фото – заклепки:

Такие заклепки вообще предназначены для расклепывания специальным пистолетом. Диаметры и длина хвостовиков этих заклепок бывают разные – зависит от размера самой заклепки. У меня он подобран таким образом, что точно соответствует диаметру зубочистки, на которой запекалась бусина из полимерной глины.

Абразивом для шлифовки может служить наждак-губка или самый обыкновенный наждак нужной зернистости.

Производители наждачной бумаги не пользуются какими-либо международными стандартами при маркировании выпускаемой продукции и степень зернистости бумаги одного производителя может быть совсем иной, нежели у бумаги той же марки у другого производителя.

В данном случае, для примера взят наждак-губка (на фото слева). Это относительно мягкий материал, не позволяющей пластиковой детали быть слишком сильно стертой при обработке таким способом.

На длинный хвостовик заклепки надевается деталь - бусина. Диаметр хвостовика заклепки подобран таким образом, чтобы бусина сидела крепко, не прокручивалась на нем и не соскальзывала. Затем, хвостовик вставляется в цангу соответствующего диаметра, цанга фиксируется. Теперь можно включать дремель и шлифовать бусину, как показано на этом фото:

Заклепка с хвостовиком - это всего лишь пример использования того, что есть под рукой, и что по-необходимости запросто используется в качестве инструмента. Заклепку в описании можно легко заменить, к примеру, на обыкновенный гвоздь нужного диаметра, закрепленный в цанге так, чтобы шляпка придерживала бусину, а острая часть уходила в цангу.

НАСАДКА-ДИСКОДЕРЖАТЕЛЬ

Такая насадка необходима для фиксации на ее стержне грубых шлифовальных дисков-камней, отрезных дисков, мягких полировальных дисков (муслин) и войлочных (фетровых) насадок со сквозным отверстием, а так же всевозможных самодельных насадок.

ОТРЕЗНЫЕ КРУГИ

Отрезные круги представляют собой тонкие круги, края и поверхность которых покрыта слоем абразива. Используются они для резания самых разнообразных деталей: трубочек, пластин, фигурных конструкций из разнообразных материалов: металла, пластика (который, к слову, от такой экзекуции не сгорает (не успевает), вопреки ожиданиям очень большого числа рукодельниц) и иных материалов.

Существует несколько разновидностей отрезных кругов:армированные (с сеткой-основой из стекловолокна), неармированные и металлические круги с алмазным напылением (алмазной кромкой).

На фото: наверху - металлический отрезной круг с алмазной кромкой; в среднем ряду - шлифовальная шкурка на бумажной основе; внизу - неармированный отрезной круг на бакелитовой основе. Армированными кругами и металлическими кругами с алмазной кромкой можно разрезать металл, керамику, полимеры, древесину и иные материалы (зависит от технических характеристик абразивного покрытия круга и связки) и делать выпилы. Армированные круги стачиваются быстрее металлических и нередко выдают пучки искр при резании металла и иных жестких материалов, но преимущество их в том, что они с успехом справляются с самыми сложными и тяжелыми в обработке материалами.

Неармированные круги (без каркаса из стекловолоконной сетки) изготавливаются на бакелитовой связке и с металлической основой-кругом.

Кругами на бакелитовой связке можно резать пластик, металл, иные материалы. Такие круги стачиваются быстрее армированных и часто ломаются даже в руках, а если в процессе работы, то еще и разбрасывая на большой скорости очень острые осколки. Пользоваться такими кругами разумно, только защитив лицо очками и маской и в одежде, закрывающей руки и шею.

Тонкие металлические круги с алмазной кромкой служат дольше других, срез дают аккуратный, ровный и чистый, искр разбрасывают меньше, а скорость резания ими гораздо выше, чем кругами на бакелитовой связке и армированными.

Не пытайтесь шлифовать детали отрезными кругами или выпиливать ими сложные фигурные отверстия. В лучшем случае, отрезной круг или сама обрабатываемая деталь просто сломается или раскрошится, а в худшем, вдобавок, вы получите еще и колото-резаную травму.Продаются отрезные круги как в строительных магазинах и магазинах электротехнических товаров, так и в магазинах медтехники, т.к. изначально они являлись именно стоматологическим инструментом.

ФЕТРОВЫЕ (ВОЙЛОЧНЫЕ) ПОЛИРОВАЛЬНЫЕ НАСАДКИ

Они используются для финишной обработки поверхностей из пластика, древесины, металла и других материалов. Из-за того, что на больших оборотах такие насадки «пылят» очень сильно, безопасное использование их представляется задачей весьма нетривиальной.

Будьте осторожны и аккуратны, на больших оборотах эти насадки, при не очень большом опыте их использования, способны очень ловко снять целый слой пластика.

Вполне возможным, разумным, да и совсем несложным будет изготовление самодельные тканевых полировальных насадок (из джинсы, к примеру, или из нетканых материалов), которые прослужат гораздо дольше стандартных "войлочных", гораздо меньше замусорят помещение разлетающимися волокнами и отполируют поверхность аккуратнее и безопаснее.

ГРАВИРОВАЛЬНЫЕ ФРЕЗЫ

С помощью таких насадок на поверхность из металла, камня, стекла или пластика можно нанести рисунок, надпись, сделать углубления, борозды, насечки и т.п:

В магазинах медтехники, практически всегда, можно приобрести алмазные боры. Ассортимент их весьма широк. Срок службы стоматологических боров большой, а точность работ, выполняемых с их помощью - на порядок выше, чем со стандартными гравировальными насадками, комплектующими дремель.

ОБЗОР РАЗДЕЛЕН НА ЧАСТИ

В следующей части рассказывается о том, как можно выйти из ситуации, если дремеля нет и покупка его не пока предвидится, а вручную шлифовать/полировать уже нет сил.

Данный материал дорабатывается время от времени, в нем появляются различные уточнения, добавления и прочие изменения.

www.pallan.ru

Циркулярная насадка на Dremel.

Циркулярная насадка на Dremel

На хвостовике насадки нужно нарезать резьбу. Насадка Speed Clic c нарезанной резьбой

У этой детали убирается всё лишнее. Остается только внешний корпус с подшипниками. Блок подшипников от жесткого диска

Чертежей этой штуки я не делал. Все делалось на глаз и конструировалось по ходу изготовления. Основные детали - это фанерный прямоугольник и два бруска. Детали для столика и ножек

В фанере делается пропил под пилу и фрезеруется полость под блок подшипников. Столик самодельной циркулярной насадки

Отдельно из дерева изготавливается крепление блока подшипников. Держатель блока подшипников

Двумя перьевыми сверлами, разных диаметров и с двух сторон делаются отверстия. Сперва большое, затем поменьше. Отверстие под крепление инструмента

Большое отверстие фрезеруется под гайку. Отверстие под гайку

Гайку лучше крепить на герметик. Это снизит вибрацию. Установлена гайка для крепления Dremel

Для лучшего крепления блока подшипников, он оборачивается двусторонним скотчем с пенополиэтиленовым основанием. Крепление двухсторонним скотчем

Все вместе крепится к фанерному столику. Насадка установлена в блок подшипников

Далее столик крепится на брусках шурупами. Крепление ножек к столику самодельной циркулярной приставки Dremel

для удержания тросика можно использовать корпус алюминиевой заклепки. Алюминиевая заклепка

Внутри каждой заклепки нарезается резьба. Для надежности тросик внутри заклепки обжимается и припаивается. В одну из заклепок вкручивается винт. Изготовление гибкого вала

Этот винт стачивается под четырехгранник для стандартной насадки под удлинитель.

Гибкий вал готов. Готовый гибкий вал для циркулярной насадки

Готовая приставка. Вид с верху. Самодельная циркулярная насадка на Dremel

И с низу. Самодельная циркулярная насадка на Dremel. Вид снизу

К этому столику при помощи струбцины можно крепить направляющие и всевозможную оснастку. Направляющие для самодельной циркулярной насадки на Dremel

После нескольких дней эксплуатации заменил гибкий вал на кардан. Подробного ворклога не сделал. Но думаю из фото будет понятно. Это набор деталей. Детали для карданного вала

Вот такой кардан получился. Это снизило вибрации и позволило работать на больших оборотах. Карданный вал для самодельной циркулярной насадки на Dremel

Видеоинструкция.

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
