Опалубка перекрытий: характеристики. Опалубка перекрытий


Опалубка перекрытий: инструкция по монтажу

Установка опалубки перекрытий может отличаться по разным параметрам, что характеризуется типом изделия и особенностью проведения работ. В данной статье мы рассмотрим виды опалубки для перекрытий, а также опишем подробную инструкцию по монтажу.

Оглавление:

  1. Виды изделий для перекрытия
  2. Особенности сборки опалубки для балочного перекрытия
  3. Особенности установки опалубки без монолитных балок
  4. Особенности установки опалубки из пенополистирола
  5. Особенности проведения работ по демонтажу
  6. Как сделать опалубку для перекрытия: пошаговая инструкция

Виды изделий для перекрытия

Все работы по установке опалубки перекрытий предназначаются для возведения зданий или домов монолитным способом. При осуществлении работ важно придерживаться правил и рекомендаций, чтобы обеспечить прочность и устойчивость конструкции. Технология монтажа опалубки должна проводиться работниками или специалистами в данной области.

Прежде, чем перейти к установке опалубки перекрытия, важно рассмотреть параметры и виды данного типа изделий. Существуют такие типы конструкций:

  • на клиночных лесах;
  • опалубка на чашечных лесах;
  • на объемных чашах;

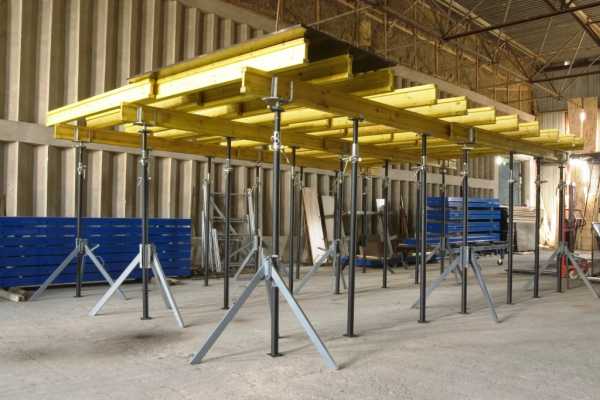

  • опалубка на стойках телескопических.

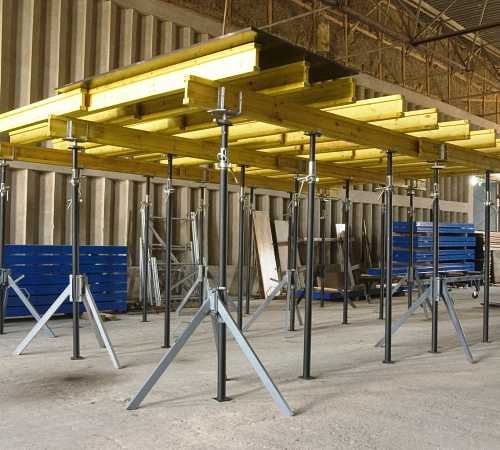

Для стоек телескопических, что произведены из стали, опалубку применяют тогда, когда высота перекрытия составляет не больше 4,6 метра. При возведении конструкции большей высоты важно применить опалубку объемную перекрытий. В данном случае, установка предназначается для перекрытий монолитных, сделанных из железобетона, при высоте в 20 метров и толщине до 70 см. Для такого вида опалубки необходимо использовать вертикальные стойки, вставки, домкраты, ригели и другие соединительные элементы. Все работы по монтажу и демонтажу не являются сложными.

Особенности установки опалубки телескопической перекрытий заключаются в фиксации треноги в основе, что поддерживает всю конструкцию. При этом, технология монтажа осуществляется с помощью специальных щитов. Они изготавливаются из фанеры, что имеет водоустойчивые свойства. Фактически, щиты из фанеры являются основательными предметами для сборки опалубки.

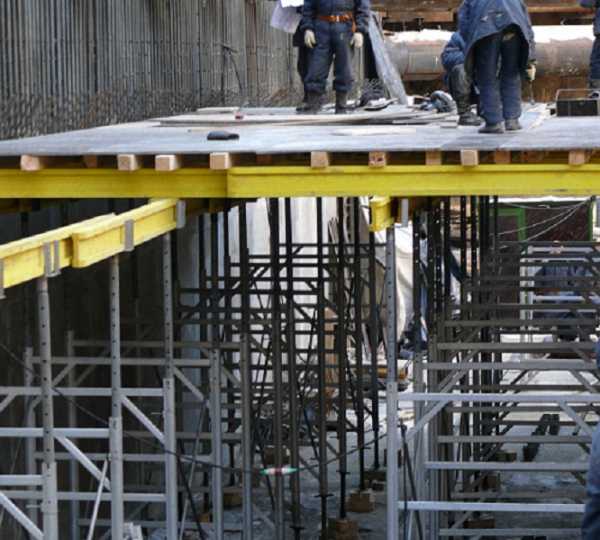

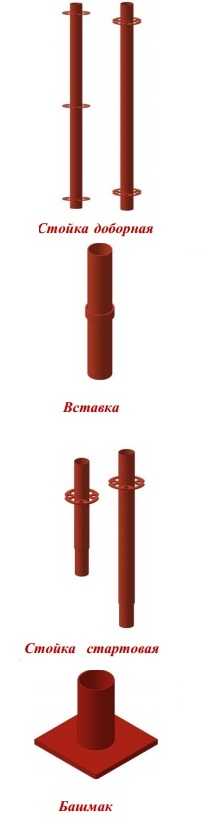

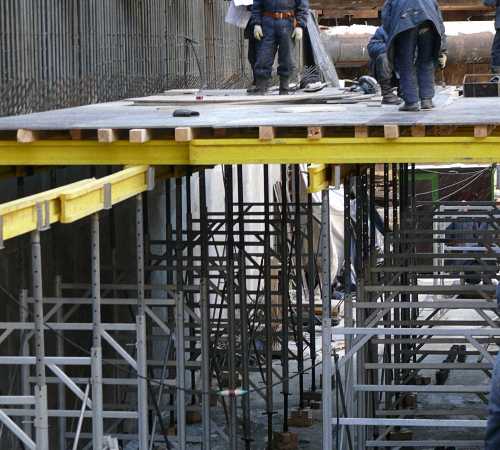

Иной тип конструкции осуществляется на клиновых лесах, которые применяются для монтажа перекрытий многоэтажного здания. Они могут использоваться и в других целях, однако, вместо фанеры на них укладывают подмости и фиксируются лестницы, что необходимо для подъема работников. Леса клиновые имеют прототип конструкции, что состоит из стоек горизонтальных и вертикальных. Они могут соединяться под разными углами, что позволит качественно выполнить работ на трудных площадках.

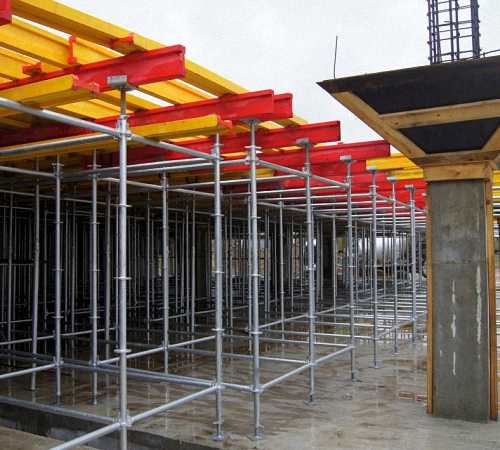

Технология установки опалубки перекрытия на чашечных лесах заключается в установке конструкции в форме рамы. Данный метод отличается от предыдущего тем, что вариант соединения стоек необходимо делать чашечным методом. Это позволит установить на одном уровне от 1 до 4 деталей в 1 чаше.

Особенности сборки опалубки для балочного перекрытия

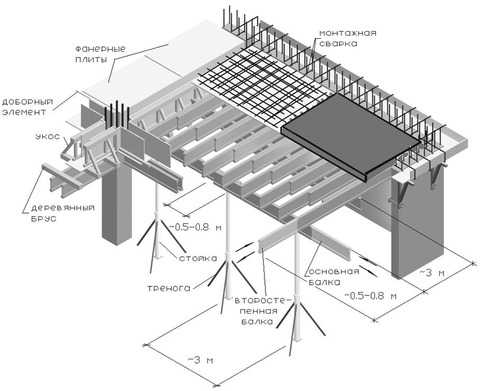

Технология проведения монтажа опалубки перекрытия предполагает использование балок, сделанных из железобетона. Они выполняют основную нагрузку здания. Поэтому, опалубку важно не только для перекрытий, но и для самых балок. К работам нужно приступать после окончания монтажа колонн.

В первую очередь, балки крепятся в специальные пазы, которые расположены в опалубочной конструкции колонн. После этого, можно приступать к установке телескопических стоек, однако, важно помнить о допустимых высотах. Все опорные элементы рекомендуется устанавливать на треноги, которые скрепляются ригелями, что повысит устойчивость балочного перекрытия.

Далее, приступают к монтажу стенок опалубки, которые важно скрепить между собой и дном, используя специальные крепежные детали. Дополнительным элементом укрепления является настил балок из дерева. Под них также важно установить телескопические стойки для опалубки перекрытий. Последним этапом работ является монтаж щитов по бокам опалубки и укладкой армирующего каркаса. В таком случае, необходимо дополнительно проверить такие аспекты:

  • завершительную процедуру юстировки опалубки;
  • проверку уровня балок перекрытия и других элементов;
  • установить наличие провисов или прогибов, которые важно устранить.

Особенности установки опалубки без монолитных балок

Схему монтажа опалубки по этой технологии можно сравнить с особенностями установки для балочного перекрытия. Однако, этот способ является более простым, поскольку нет необходимости в установке дополнительных ограждений, предназначены для заливки балок монолитных. Следует знать, что для сборки опалубки важно придерживаться требований и правил, какие определяют расстояние установки опорных стоек.

Специалисты рекомендуют придерживаться таких правил с определением толщины и расстояния между перекрытиями:

  • Шаг установки должен быть не больше 2 метров, если высота перекрытия имеет до 230 мм.
  • Шаг в 1,7 метра используется для перекрытий толщиной в 28 см.
  • Если перекрытие имеет около 320 мм, то стойки советуется ставить через каждых полметра.

При установочных работах нужно помнить, что расстояние между стойками, описанное выше, имеет максимальные показатели. Поэтому, шаг между опорами рекомендуется немного уменьшить. В качестве щитов для конструкции опалубки перекрытий можно использовать фанеру, пластик и другие строительные материалы. Важно знать, что для получения поверхности хорошего качества важно применять изделия ламинированные. Если планируется использоваться фанера, то важно чтобы она была влагостойкой.

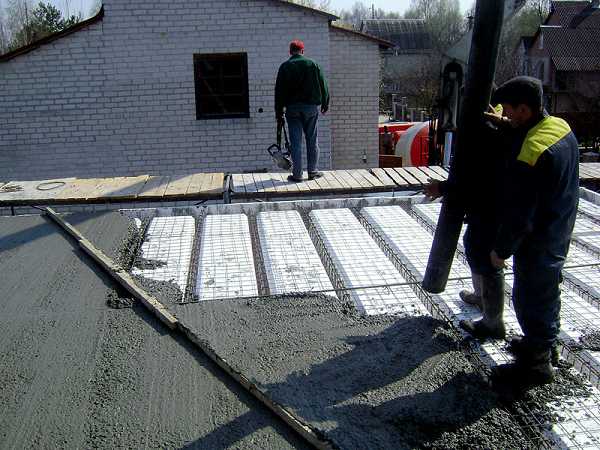

Особенности установки опалубки из пенополистирола

Подобная схема монтажа имеет некоторые нюансы, который важно помнить при установке опалубки. Схема конструкции рассчитана на определенные полости, которые предназначены для формирования несущих балок из железобетона. Это позволит уменьшить объем работ. При этом во всех деталях опалубки имеются специальные ниши, через которые можно проложить разные коммуникации, такие как канализацию, водопровод, электричество.

Приблизительная схема создания опалубки для монолитного перекрытия из пенополистирола не представляет определенных трудностей, так что в процессе работ может участвовать 2 или 3 человека. Технологию монтажа советуется начинать с установки стоек и несущих балок.

Важно знать, что направление балок должно быть перпендикулярным относительно положения щитов и перфорированному металлическому профилю, которое позволит усилить несущую способность. Если через опалубку нужно провести необходимые коммуникации, то можно вырезать проем в стенке, при этом область стыка важно герметизировать.

Особенности проведения работ по демонтажу

Параметры выполнения демонтажа опалубки могут зависеть от разных факторов, которые определяются некоторыми нормативными и проектными документами. В данном случае выполнение сроков, зависят от некоторых факторов:

  • марки используемого бетона;
  • времени года, когда осуществляются установочные работы;
  • толщины и параметров перекрытия.

Как правило, в летнее время снимать опалубку можно будет уже через 3 или 4 дня, но продолжать строительные работы рекомендуется только после 3 недели. Зимой сроки высыхания бетона продлеваются, что зависит от сырой и холодной погоды. Сущность демонтажа опалубки заключается в наиболее простой разборке деталей. Если в конструкции  есть специальные падающие головки, то процесс демонтажа значительно упрощается.

Также, применение таких деталей позволит частично провести работы, но, возможно одновременное снятие опалубки перекрытий, фото которых можно увидеть на данном сайте. Определить время снятие конструкции можно, если просчитать уровень прочности бетона, показатель какого должен составлять от 70 процентов.

Как сделать опалубку для перекрытия: пошаговая инструкция

В подобной ситуации мы рассмотрим особенности возведения опалубки для монолитных перекрытий. Они часто применяются в нынешнем строительстве. Если в процессе работ использовать качественные материалы, изготовленные по новейшим технологиям, то это позволит уменьшить вес конструкции, параметры нагрузки, что сократит растраты на строительство.

Качественное выполнение работ обеспечивает правильную установку опалубки, ведь  заливка и формирование фундамента не является сложным процессом. Как правило, строители пользуются несколькими вариантами использования опалубки, одни из которых предлагают приобрести готовую конструкцию, а вторые предпочитают все сделать своими руками.

Важно знать, что опалубку для плиты перекрытия делают таким методом: собирают каркас из стоек вертикальных, какие скрепляются между собой специальными брусьями-ригелями. Они перпендикулярно прибиваются гвоздями к поперечному брусу, на какой укладывается настил из фанеры. Она должна быть ламинированной и  влагостойкой, что образует дно опалубки. Для проведения работ необходимо подготовить такие материалы:

  • опорные стойки, который представляют собой брусья с сечением 120х120 миллиметров до 150х150 мм;
  • брус ригель и брус поперечный – имеет вид обрезной доски, сечение которого составляет 160-180х50 миллиметров;

  • раскосы, какие представляют собой доску, что имеет толщину 3 см;
  • настил, используется влагостойкая фанера, толщина которой составляет 1,8 см.

Для таких работ необязательно приобретать дорогие материалы, изготовленные и хвойных пород деревьев, что весьма неэкономично, поэтому можно выделить несколько альтернативных вариантов:

  • применять пиломатериалы, которые предназначаются для стропильной системы;
  • использовать ранее применяемые изделия, которые ранее употреблялись в строительстве;
  • предпочтение материалам, которые сделанные из низкосортных пород деревьев, например, мягколиственных.

Для проведения работ нужно сделать расчет опалубки перекрытий, а именно установить нужное количество опорных элементов, которыми являются стойки. Итак, при сборке опалубки важно учитывать шаги размещения стойки. Все параметры и расстояния были указаны в этой статье.

Пошаговая инструкция по монтажу опалубки:

1. Учитывая толщину перекрытия, пересчитываем шаги между балками, таким образом, формируя первый ряд. Для этого нужно в верхние концы опорных стоек вбить продольный брус в специальные пазы с помощью гвоздей. Приблизительная глубина полупаза должна приравниваться к ригелю. Это обеспечит нужную нагрузку на опору. Далее, концы бруса продольного фиксируем к стене.

2. Таким же образом необходимо собрать второй ряд для опалубки. Основание под конструкцию должно быть прочным и ровным. Для этого, советуется положить доску под опоры, толщина которой должна около 5 см.

3. Перпендикулярно продольному брусу прикрепляем поперечный брус с установленным расстоянием в 60 см. Далее, устанавливаем опорные стойки, вертикальность которых проверяем с помощью отвеса.

4. По такой же технологии нужно установить остальные ряды, чтобы создать каркас нужных параметров.

5. Важно выровнять горизонтальные брусья, используя строительный уровень, при этом высоту стоек легко отрегулировать.

6. Все стойки важно скрепить между собой, применяя раскосы. Их можно присоединить с помощью гвоздей, при этом их положение должно быть диагональным. При этом, нужно следить, чтобы весь каркас из стоек был достаточно прочным и надежным для дальнейшей работы.



7. Далее, на поперечный брус нужно положить фанеру, листы которой должны плотно прилегать друг к другу, при этом место стыков должно располагаться на брусе. Разных щелей и зазоров в стыках не должно быть.

8. Торцы перекрытия важно сохранить от промерзания. Таким образом, по периметру нужно сделать кладку, к примеру, из газобетонных блоков. Для кирпичных стен необходимо выложить четыре ряда кладки из кирпичей, толщина которого составляет 12 см. А внешнюю сторону рекомендуют утеплить пенопластом.

9. Далее, подготавливаем каркас из арматуры, при этом нужно сделать отверстия для коммуникаций, при надобности.

10. Проводим заливку бетонного раствора. Демонтировать опалубку советуется через 20 дней.

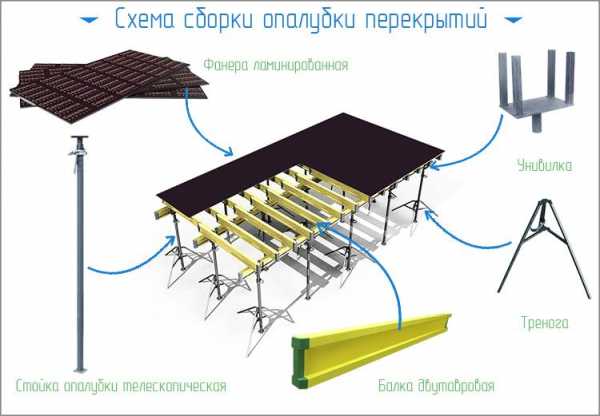

Схема установки опалубки для разных видов перекрытий представляет выполнение большого объема работ, на осуществление которых понадобятся огромные затраты. Разумеется, опалубку можно соорудить своими руками, или же приобрести новую конструкцию. В данном случае, все затраты будут одинаковыми. Чтобы понять схему возведения, рекомендуем посмотреть видео по опалубке перекрытий, представленной в конце статьи.

strport.ru

Опалубка перекрытий: расчет, виды и установка

Как устанавливается опалубка перекрытий? Этот вопрос интересует многих мастеров. Прочные каменные дома, построенные из бетона, железобетонных блоков или кирпича, традиционно перекрываются по вертикали железобетонными плитами. Такой подход должен сделать дом прочным, безопасным по отношению к пожарам и устойчивым к сейсмическим возмущениям.

Обустроить железобетонное перекрытие можно разными способами, но проще всего уложить заводские плиты нужным образом. Заводы железобетонных изделий проблем с их изготовлением не имеют. Вам понадобится только подъемный кран и рабочие, чтобы установить плиту по месту назначения.

Возможность использования строительной техники в некоторых местах затруднена, что делает использование готовых плит достаточно проблематичным. Разнообразие проектов домов зачастую приводит к тому, что расчет раскладки готовыми плитами иногда попросту невозможен. В подобной ситуации выручить может исключительно применение цельнолитого способа.

Применение подобного сценария не обязательно, оно должно быть обусловлено какими-либо причинами. Вы вполне можете быть приверженцем подобного способа обустройства. Существует возможность выполнить монтаж опалубки перекрытия своими руками, но это будет связано со значительными и не всегда оправданными затратами финансов и времени. К тому же, очень велика вероятность ошибки в расчетах. Ни к чему рискованные эксперименты при наличии квалифицированных исполнителей. Во всяком случае, этот материал позволит вам четко ориентироваться в происходящем на строительной площадке.

Процедура изготовления цельнолитой плиты

Конструкция цельнолитого перекрытия обладает рядом преимуществ перед плитой из железобетона, изготовленной в заводских условиях:

  1. Перекрытие станет значительно более прочным за счет отсутствия ослабляющих надежность швов.
  2. Цельная плита обеспечивает равномерную нагрузку на опоры и фундамент.
  3. Индивидуальное исполнение межэтажного перекрытия позволяет планировать помещение совершенно свободно от любых ограничений. В любом месте можно установить колонну, которая будет поддерживать перекрытие.
  4. Цельнолитое изготовление плиты перекрытия позволяет чувствовать себя совершенно свободным в проектировании балконов, которым уже не надо дополнительной опоры.

Технологические методы работы с монолитными плитами

В основе любого строительства должен лежать расчет. Самостоятельное проектирование работы такого объема своими силами практически невозможно. Поэтому в первую очередь необходимо обратиться за помощью к профессиональным проектировщикам. Они произведут расчет опалубки перекрытия на максимальную механическую прочность, после достижения которого она может треснуть.

Схема раскладки плит перекрытия именно для конфигурации вашего дома с учетом мнения специалистов позволит очень точно подобрать марку бетона, который должен быть использован, и оценить необходимую степень его армирования. Если желание сэкономить победит, и вы решите сделать проект самостоятельно, то примерные варианты расчетов цельнолитых вариантов можно подобрать в интернете.

Гораздо информативнее будет взять за пример типовое жилое строение с шириной пролетов, не превышающей значения в 7 метров. Для него будет необходимо цельнолитое перекрытие толщиной порядка 20 см.

Необходимые материалы:

  • несъемная опалубка для монолитного перекрытия;
  • арматура из стали толщиной 12 мм;
  • бетон марки М350 или выше.
  • отдельно песок, цемент и щебень;
  • стойки для удержания плиты из расчета: 1 балка для опалубки перекрытия на кв. м.;
  • устройство, предназначенное для изгибания арматуры;

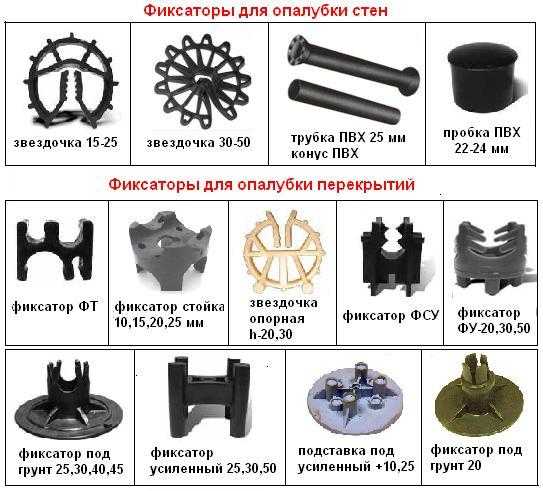

  • подставки под арматуру, выполненные из пластика или другого аналогичного материала;
  • комплектующие для опалубки перекрытий;

Процедура обустройства перекрытия:

  1. Расчет цельнолитого перекрытия, если размер пролета превышает 7 метров.
  2. Проектирование опор в случае необходимости.
  3. Монтируется подвесная опалубка для перекрытий.
  4. Раскладка элементов на строительной площадке.
  5. Армирование будущего перекрытия.
  6. Заливка бетонным раствором и его уплотнение.
  7. Устанавливают комплектующие для опалубки перекрытий.

Указанный список процедур может выполняться сразу же после возведения стен на заданную высоту, после чего их уровни тщательнейшим образом синхронизируют. После выполнения всех предварительных условий можно начинать установку опалубки.

Изготовление и монтаж опалубки

В нашем примере предполагается, что бетонный раствор предназначен для заливки в палубную опалубку (она же горизонтальная). Возможны два способа ее обустройства:

  • аренда готовых элементов, которые демонтируются после застывания бетона;
  • несъемная опалубка для перекрытий.

Первый вариант предусматривает использование съемной конструкции из металлических элементов или из пластика. Вариант максимально практичный, благодаря конструктивной возможности использовать ее неоднократно. К тому же в комплект входят раздвижные опоры для удержания перекрытия на заданном уровне.

Второй способ предусматривает вариант установки опалубки перекрытия своими руками. Конструкция изготавливается из досок и фанеры. Доски должны быть обрезными и одинаковыми по высоте, что необходимо для дальнейшей подгонки их друг к другу, а фанера должна быть водостойкой. Сначала устанавливают фундамент под плиты перекрытия.

Если зазоров между досками избежать не получилось, то опалубку предварительно следует простелить гидроизоляционным материалом. Для этой цели идеально подходит и профнастил, работать с которым гораздо проще. Профнастил после использования можно еще неоднократно применить в опалубке для монолитного перекрытия другого пролета.

Инсталляция опалубки перекрытия

Для установки опалубки перекрытия своими руками начинать следует с установки стоек для поддержки будущего перекрытия. Стойки могут быть раздвижными из металла или самодельными из бревен соответствующей толщины и высоты. В обоих случаях расстояние между опорами не должно превышать 1 метра. Ближние к стене опоры должны располагаться не дальше 20 см от стены.

Дальше на опоры устанавливается балка, которая будет удерживать конструкцию.

На эти балки монтируется горизонтальная опалубка. При монтаже элементов опалубки на брусья первым делом укладывают листы влагостойкой фанеры. Расчет должен быть выполнен таким образом, чтобы края плиты максимально плотно примыкали к стенам, не оставляя зазоров.

Стойки необходимо выставить таким образом, чтобы края конструкции совпадали с верхним краем стены.

Принимая во внимание необходимость захода плиты перекрытия на стены на расстояние не меньше 150 мм, объемная опалубка перекрытий должна отстоять от стены именно на таком расстоянии от внутреннего края стены.

По нивелиру необходимо проверить горизонтальность готовой конструкции в целом.

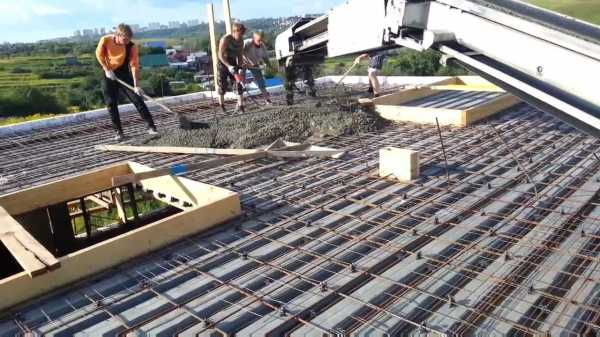

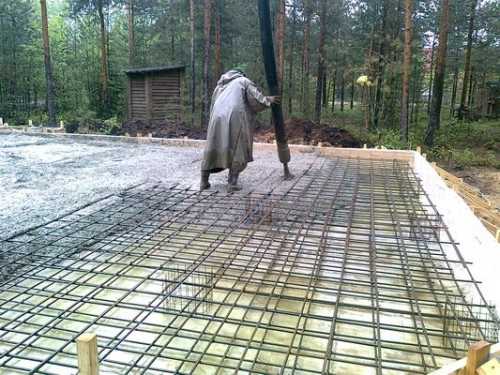

Заливка бетоном. Бетонный раствор целесообразнее всего заказать на заводе. Кроме экономии времени, это обеспечит более равномерное его распределение по толщине перекрытия, что в значительной мере усилит плиту в целом. В готовую опалубку заливают бетон, максимально уплотняют его и оставляют на 28 дней для застывания.

Через сколько можно снимать опалубку, будет зависеть от скорости затвердевания бетона. Ее рекомендуют снимать не раньше месяца после заливки.

По большому счету цельнолитая плита перекрытия готова, и можно продолжать строительство дальше.

tvoygarazh.ru

Опалубка перекрытий. Виды опалубки перекрытий, характеристики

В связи с тем, что монолитное малоэтажное строительство получает все больше распространение, очень актуальным становится вопрос сооружения опалубки для пола (перекрытий). Опалубки для перекрытий могут различаться по многим параметрам, иметь различную конструкцию.

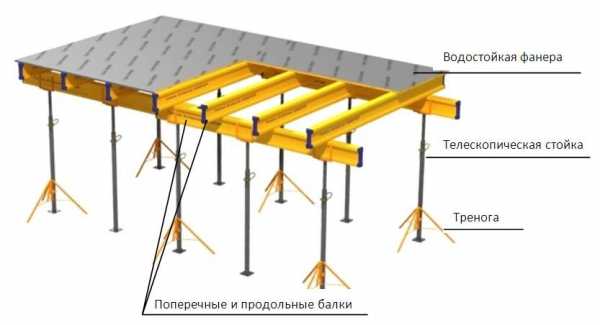

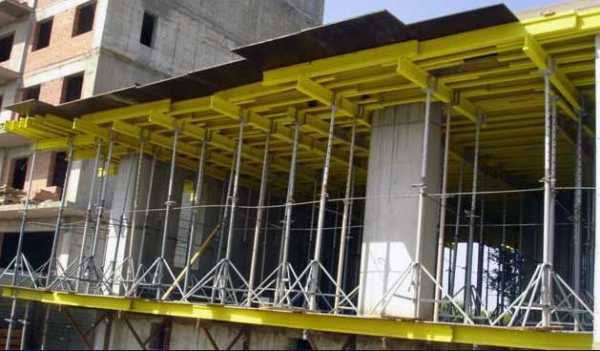

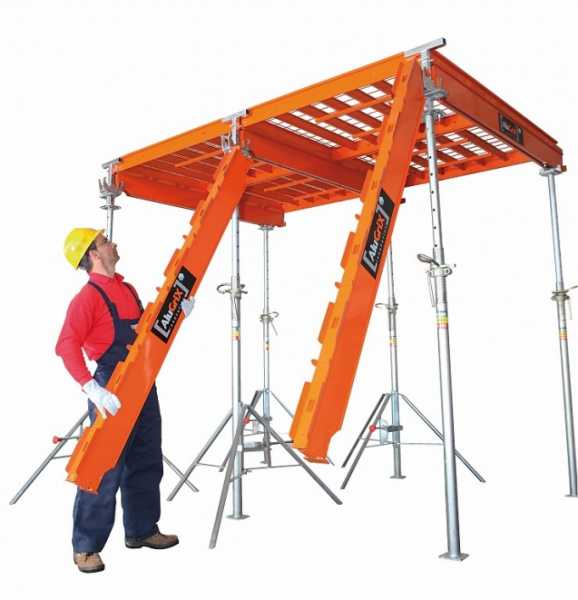

Опалубка перекрытий на телескопических стойках

Ниже будет достаточно подробно объяснено, какие бывают горизонтальные опалубки для перекрытий, в чем их различия и конструктивные особенности, как установить опалубку для перекрытия.

Устройство опалубки перекрытий: разновидности конструкций

Специалисты рекомендуют — если высота потолков превышает 3,5 метра, лучше воспользоваться услугами компаний, которые сдают подобные приспособления в аренду. Либо, когда позволяют средства, купить инвентарные опалубки фабричного производства.

Существует несколько типов горизонтальных опалубок для здания. По сути, эти изделия являют собой горизонтально разложенные щиты на достаточно мощных опорах.

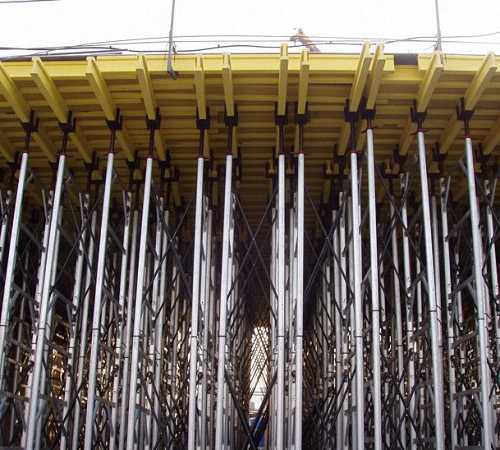

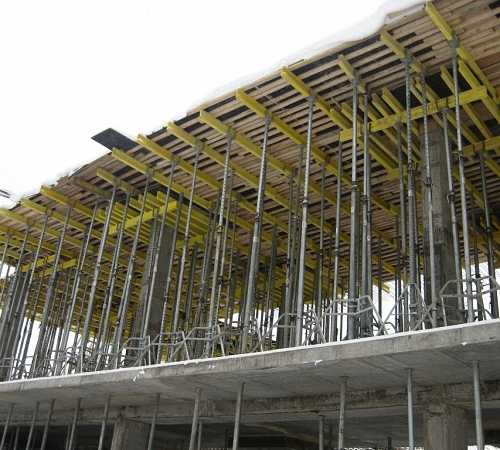

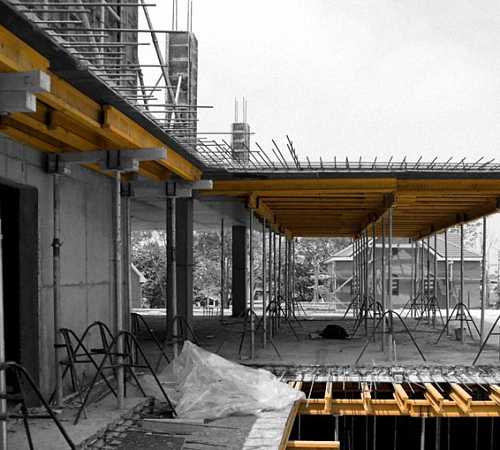

Опалубка перекрытий на телескопических стойках

  • Рамная опалубка на клиночных лесах или на чашечных лесах;
  • Опалубка на объемных стойках — применяется для небольших площадей, отличается дешевизной и простотой;

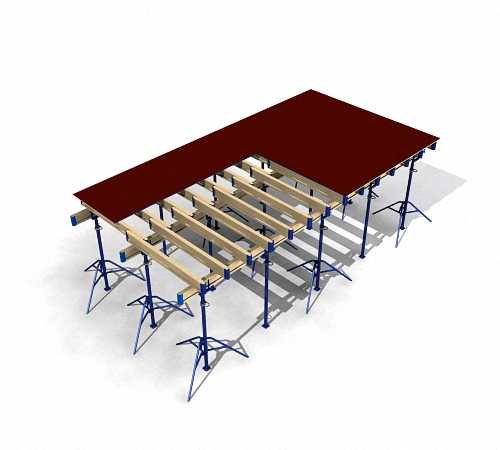

  • На телескопических стойках с изменяемой длиной  — один из самых удобных вариантов, телескопические стойки позволят добиться идеального горизонтального расположения.

Опалубка перекрытий на объемных стойках

Для создания горизонтальных элементов опалубки первых двух типов используются обычные строительные леса указного вида. Эти разновидности опалубок называют также «объемными», так как в них горизонтально стоящие и вертикально лежащие элементы соединены в единую систему. Таким образом, сооружают потолки высотой до 5 метров.

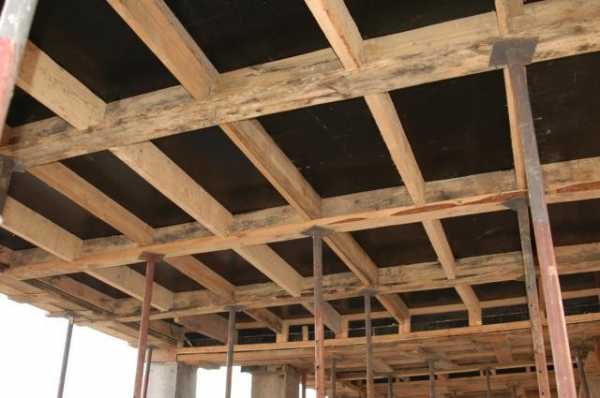

Деревянные опалубки перекрытий — составные элементы

Деревянные опалубки перекрытий

Опалубки из дерева являются наиболее доступным и распространенным видом. К преимуществам дерева относятся следующие моменты:

  • для создания горизонтальной опалубки необязательно покупать дорогие пиломатериалы из хвойной древесины, вполне подойдут мягкие лиственные породы:
  • можно использовать стропильные системы;
  • Для снижения стоимости подойдут материалы и изделия, ранее бывшие в употреблении.

Элементы для горизонтальной опалубки перекрытий перечислены ниже.

  • Стойки. Этот элемент конструкции можно сделать из бруса большого сечения.

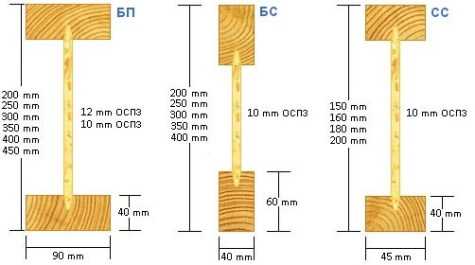

  • Балки, которые предназначены распределять имеющееся продольное давление на несущие стойки.
  • Раскосы, предназначенные распределять имеющуюся нагрузку между вертикальными балками.
  • Щиты для удержания бетона. Основным материалом для этого элемента является фанера. Опалубка перекрытий из фанеры — не единственный вариант. На самом деле, подойдут любые листовые материалы, стойкие к влаге, например, металлический профилированный настил и шифер. Хорошим вариантом будет ламинированная фанера. Кроме того что она совсем не боится воды, этот материал удобен тем, что облегчается последующий демонтаж конструкции, так как к данному виду фанеры меньше пристает бетон.

Под деревянные стойки потребуются подложки для надежного выравнивания. В качестве материала для палубы можно применить тонкие доски (толщиной до 50 миллиметров). Идеальной поверхности потолков, практически не требующей черновой отделки, тогда добиться не удастся.

Опалубка перекрытий: инструкция по монтажу и демонтажу деревянных конструкций

Установка горизонтальных балок и стоек

Перед тем как приступать к установке опалубки перекрытия, надо произвести необходимые расчеты. Для этого используется специальная компьютерная программа «Монтаж горизонтальной опалубки». Без точного расчета, установка горизонтальной опалубки не имеет смысла, все труды пойдут насмарку, так как не будет достигнуто равномерное разделение давления на опоры.

Следует принимать во внимание следующее (для толщины конструкции до 200 миллиметров):

  • Продольный шаг для стоек — 2 метра;
  • Ряды на расстоянии 25 сантиметров;
  • Перечный брус укладывают строго перпендикулярно, шаг укладки 62,5 сантиметра, придерживаясь правила, что от стены до стойки должно оставаться не менее 25 сантиметров.

Как устанавливать опалубку перекрытия?

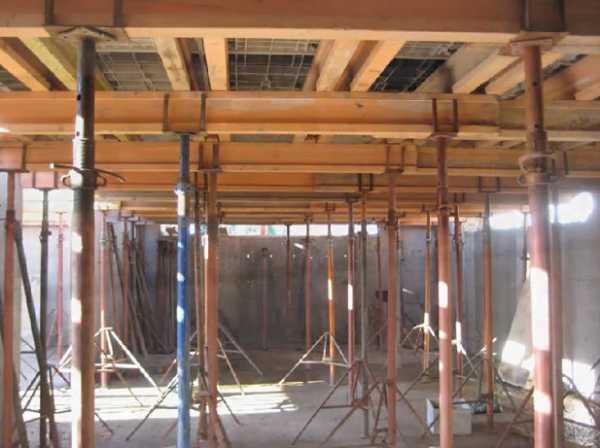

Установка телескопических стоек

К монтажу приступают после сооружений колонн перекрытий и бетонных балок, которые будут, нести основную нагрузку, если таковые имеются по плану здания. Если пол в помещении не отвечает требованиям (недостаточно ровный), необходимо выстлать подложку из досок, принимая во внимание, что на каждой доске будет находиться не меньше чем одна опора.

  • Формируется первый ряд стоек, к которым прибивается верхний продольный брус.
  • Этот брус крепится к стене.
  • Укрепляют основания стоек, подкладывая, при необходимости, доску толщиной 50 миллиметров. Стойки при этом выставляются по отвесу.
  • После этого аналогично сооружается следующий ряд.
  • По окончании процедуры установки рядов, прибивают или укладывают без креплений поперечные брусья, выдерживая расстояние в 60 см. Использование распорок без жестких креплений, при монтаже продольных брусьев, значительно облегчит разборку конструкции в последующий период.
  • После выверки конструкции на горизонтальность поперечных брусьев, устанавливаются раскосы — «диагональные» бруски между стойками.
  • Следующим шагом будет укладка влагостойкой фанеры. Раскрой листов надо провести таким образом, чтобы швы приходились точно на продольные брусья. Укладываются листы фанеры также без крепления.
  • Последний этап — создание боковых щитов.

Установка объемных стоек

По окончании сборки надо тщательно выверить прочность и жесткость конструкции, днище палубы, все крепления, устранить обнаруженные щели, чтобы не допустить вытекания бетонного раствора.

Установка опалубки плиты перекрытия завершена, можно начинать вязать арматурный каркас. Для защиты бетонного перекрытия от промерзания по периметру сначала выкладывают кирпич.

К демонтажу опалубки можно приступать через неделю, в летнее время можно начать разборку уже через три или четыре дня, вот о этом можно почитать более подробно. При этом, продолжать строительные работы можно только через 3 недели. Начинают разборку конструкции со стороны стен, так как они сами по себе являются опорой, к разборке центральной части можно приступать на второй день.

Монтаж опалубки перекрытия — тонкости работ и техника безопасности

Несколько советов, которые помогут вам в работе, представлены ниже. При работе с опалубкой, надо соблюдать общие требования техники безопасности и охраны труда. Работать следует исправным инструментом, в специальной одежде со средствами индивидуальной защиты.

При выравнивании стоек нельзя подкладывать под них кирпич, только доски. Не забывайте, что края перекрытия должны заходить за край стены, колонны или поперечной, бетонной, несущей балки, на расстояние не меньше, чем 15 сантиметров. При монтаже многоярусных конструкций нельзя проводить работы на нескольких ярусах одновременно.

При высоте потолка свыше 5 метров — применяются специальные леса. Нельзя допускать нахождения людей и складирования материалов на готовой палубе. Если перед началом сооружения арматурной сетки на палубу уложить полиэтилен, то после демонтажа фанера не потеряет своего исходного состояния.

Значительно убыстряет работы использование в качестве вертикальных опор телескопических стоек. Сегодня такие изделия производятся во всех регионах и областях. Рекомендуется купить бывшие в употреблении стойки — эти простые и недорогие конструкции уменьшат время монтажа в несколько раз, а после разборки их можно продать, практически без потери цены — это товар всегда пользуется спросом. Есть и специальные телескопические стойки «домкраты», выдерживающие нагрузку до 2 тонн и имеющие высоту до 5 метров.

Монтаж монолитной опалубки является не таким сложным процессом, если строго придерживаться правил и указанных выше советов, у вас будет прочная и надежная опалубка.

opalubka-expert.ru

Опалубка для монолитного перекрытия своими руками

Плиты перекрытия при монолитном строительстве могут быть изготовлены по заказу на предприятиях ЖБИ, доставлены на площадку и смонтированы с применением крана, согласно правилам укладки перекрытий.

Опалубка для монолитного перекрытия

В тоже время, современные технологии строительства позволяет создать монолитную конструкцию, непосредственно на месте ее расположения. Более сложная задача, поэтому строители используют этот метод, только если нельзя использовать готовые изделия: нестандартная планировка здания, нет возможности задействовать подъемную технику и т.д. Создать монолитную плиту можно так же и своими руками, при соблюдении всех технологий.

Расчет монолитного перекрытия

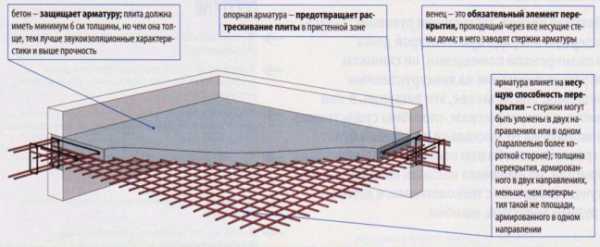

Монолитное перекрытие представляет собой плиту из бетона, армированную железом. Размеры плиты рассчитывают исходя из проектных параметров будущего сооружения.

Можно рассчитать толщину плиты самостоятельно, взяв за основу размер пролета, всегда принимаемого равным самой длинной стене. Соотношение длины и толщины принимают приблизительно 1 к 30, это должна быть минимальная толщина. Для пролета длиной 5 метров минимальная толщина должна быть 170 миллиметров, плюс 2-3 сантиметра для надежности. Максимальную толщину будущего перекрытия рекомендуют в 250 миллиметров. Отсюда следует, что самый длинный пролет, который можно закрыть без дополнительных опор составляет 9-9,5 метров. Более точные расчеты, все же, стоит доверить профессионалам.

Как изготовить монолитное железобетонное перекрытие своими руками

Монолитное перекрытие

Основной задачей является создание опалубки для монолитного перекрытия, это самая ответственная часть работы. Данную конструкцию можно приобрести в готовом виде, взять в аренду в строительной организации. Но в малоэтажном строительстве достаточно широко распространены приемы самостоятельного создания опалубки перекрытий из досок, бруса, фанеры и других материалов. Сделать ее могут любые грамотные строители достаточной квалификации, что называется – «с прямыми руками».

Есть ли смысл покупать фабричную опалубку под плиту перекрытия? Когда потолок невысокий, не превышает 3,5 метров, самодельная конструкция будет достаточно надежной, обойдется не дорого, использованные материалы можно использовать вторично.

Для сборки опалубки для перекрытия потребуются:

  • Тонкая фанера, ламинированная или простая, 2 сантиметра толщиной – для создания «палубы».
  • Деревянный брус для вертикальных стоек и поперечных балок, на которых будет лежать «палуба».
  • Доски деревянные различного размера – 50х150 мм или 50х120 мм, для бортов.

Ламинированная фанера дороже, но лучше отстает от бетона и поверхность бетона, после застывания, получается более гладкой.

Установка телескопических стоек

Брус для вертикальных стоек можно заменить специальными телескопическими стойками. Это один из секретов и нюансов опалубки для монолитного перекрытия своими руками, о других речь пойдет ниже. Телескопические штативы треноги есть смысл купить – они очень удобны, убыстряют процесс, по окончании строительства всегда можно продать за ту же цену.

Особенности, секреты и нюансы монтажа опалубки
  • Шаг установки телескопических опор – 1 метр.
  • Шаг вертикальных стоек из брусьев – 0,5 метра.
  • Опалубку для монолитного перекрытия можно снимать через 2 недели после заливки.
  • Фанеру можно заменить ДСП или тонкими досками, в этом случаи внешние поверхности тогда не получатся идеально ровными.
  • Постелите на фанеру или доски «палубы» полиэтиленовую пленку, тогда после демонтажа дорогие стройматериалы будут «как новые».
  • Поверхность после заливки нужно регулярно смачивать водой, методом разбрызгивания, так не будет трещин.

Правила армирования перекрытий и заливка бетоном

Укладка арматуры

После монтажа опалубки производят армирование. Для армирования одного кубического метра бетона при толщине плиты 15 сантиметров требуется около 20 килограмм арматуры, диаметром 10 миллиметров (для продольного армирующего каркаса) и 7 килограмм арматуры диаметром 8 миллиметров (для поперечного). Арматура укладывается шагом в 20 сантиметров, в два этажа, верхняя решетка держится на П-образных скобах, которые делают из этой же арматуры.

Заливка бетона

Заливку лучше всего производить автобетононасосом – так заливка пройдет быстро, в один прием, конструкция получится абсолютно монолитной. На бетоне лучше не экономить – купить готовый раствор, либо приготовить самим в бетономешалке, цемент не менее М400. Для лучшего уплотнения по бетону надо обязательно пройтись глубинным вибратором.

Плюсы и минусы

Преимущества данной технологии достаточно очевидны

  • Создается равномерное давление на стены по всему периметру.
  • Стоимость монолита меньше готовых ЖБ плит, опалубка плит покрытия разборная, материалы могут использоваться повторно.
  • Не надо привлекать грузоподъемную технику (кран).
  • Перекрытие можно сделать нестандартным, практически любой формы, если того требует проект дома.

Главный недостаток технологии перед использованием готовых ЖБИ – затраты времени. Приступать к тяжелым работам на стройке можно только после того, как конструкция окончательно стабилизируется по внутренней структуре, а это срок не менее месяца. Решать, насколько технология выгодна, предпочтительна – только вам самим.

Опалубка перекрытия по профнастилу

Опалубка перекрытия по профнастилу

Следует упомянуть  и еще об одной технологии – создании монолитного перекрытия по профнастилу, которую также не сложно сделать своими руками. Заливка по профилированному листу, который можно использовать как и несъемную опалубку, создает дополнительные ребра жесткости, требует намного меньшего арматуры. В целом, уменьшается расход бетона, хотя такой метод нельзя назвать «бюджетным» из за стоимости профнастила.

Видео заливки перекрытия бетоном

opalubka-expert.ru

Опалубка перекрытий

Одной из наиболее сложных задач, требующих смекалки и знания практики строительного дела, является этап создания потолочных перекрытий и пролетов. Если огрехи и ошибки, допущенные при закладке фундамента, создадут проблемы материального плана, то недочеты и халтура в обустройстве опалубки и заливке перекрытия могут привести к реальной катастрофе. Поэтому силы, время, строительный материал для опалубки перекрытий тратится в большем объеме.

Основные узлы формы и опалубки железобетонных перекрытий

Процесс изготовления железобетонной плиты перекрытия отличается от создания фундаментной плиты одним небольшим нюансом. В отличие от фундаментной плиты, конструкция из арматуры и бетона отливается на значительной высоте над уровнем пола.

В конструкцию опалубки входят три основных элемента:

  • Собственно сама форма, собранная из металла, пластика, деревянных плит, досок, достаточно прочная, чтобы удержать без прогибов и деформации массу арматуры и бетона толщиной 150-180 мм;
  • Система армирования или арматурный каркас;
  • Стойки для опалубки, удерживающие ее каркас в определенном положении в течение всего времени застывания бетона.

Для самодельных вариантов конструкции применяется система из горизонтальных брусьев сечением 100х150 мм, уложенных с шагом 40-60 см на вертикальные стойки из дерева или металла. Поверх брусьев настилается фанера, ламинированная плита ДСП или любой другой материал, способный удерживать жидкую массу бетона. Если палуба изготавливается набивкой доски, на ее поверхность обязательно необходимо уложить полиэтиленовую пленку или рулонный гидроизоляционный материал, удерживающий влагу от просачивания.

По периметру плиты устанавливается бортик на высоту 200-250 мм. Практически всегда часть опалубки вынесена на верхнюю торцевую поверхность стен, тем самым часть нагрузки перераспределяется на стены здания. Арматурные прутки укладываются в форму в два слоя и перевязываются с арматурой стен. После бетонирования стойки, удерживающие опалубку, проверяются на вертикальное положение и при необходимости выравниваются и подправляются.

Наиболее распространенные конструкции опалубки перекрытий

Универсальным элементом, использующимся во всех типах опалубки, является система опор и стоек. Для изготовления пролетов и перекрытий длиной до 6 метров чаще всего используются телескопические опоры. Конструктивно они представляют собой стальные трубчатые штанги, установленные на трехлапых опорах, в верхней части смонтирована опорная площадка, обеспечивающая надежную фиксацию балки или бруса.

Для больших объемов строительства используется объемная опалубка перекрытий, по конструкции она практически идентична системе лесов, используемых при отделке фасадов зданий. Система опор представляет собой набор стандартных вертикальных стоек, соединенных между собой горизонтальными ригельными балками, подкосами и распорами. Благодаря объѐмной конструкции опоры обладают высокой несущей способностью и устойчивостью, что позволяет устанавливать форму и отливать перекрытия на значительной высоте.

Самыми распространенными конструкциями опалубки для отливки перекрытий являются:

  • Комбинированные системы, в которых тело перекрытия образуется отливкой бетона в разборные стандартные формы с закладными элементами. После схватывания бетона и демонтажа элементов конструкции в плите перекрытия образуются пустоты и полости, облегчающие вес отливки;
  • Несъемные конструкции опалубки. В отличие от предыдущих, часть элементов остается в бетоне после его застывания на протяжении всего срока эксплуатации;
  • Стандартные разборные системы, по конструкции и устройству практически идентичные опалубке фундамента.

Несъемные типы опалубки

Самая простая система несъемной опалубки представляет собой конструкцию из листов профнастила марки «Н» с высотой профиля 50-60 мм. Из профилированного листа изготавливается дно формы. Таким образом, монолитное перекрытие с несъемной опалубкой получается легким и прочным за счет сформированных в опалубке ребер жесткости.

Комбинированные системы опалубки

Ярким примером комбинированной системы является сборно-монолитная плита. В отличие от обычных схем, в данном случае конструкция собирается из пустотелых блоков, отлитых из керамзитобетона. Уложенные на опорные балки, блоки удлиненной формы образуют каркас, опирающийся на систему профилей. В пространство между блоками закладывается арматурный каркас и заливается бетоном класса не ниже В 25. В отдельных случаях поверхность плиты может армироваться стальной сеткой, уже через трое суток боковые элементы системы можно удалять, а плиты перекрытия подвергать 50% нагрузке. Преимуществами подобного рода комбинированной схемы являются дешевизна в случае использования для обустройства пролетов менее четырех метров длиной, высокая технологичность и отсутствие потребности в кранах, подъемном оборудовании.

Не менее эффективной является комбинированная система с использованием закладных элементов из пенополистирольного материала. В этом случае в основание опалубки укладываются треугольные железобетонные фермы, а пространство между уложенными элементами заполняют закладными плитами из пенополистирола. После укладки поверх блоков арматурной сетки плита перекрытия покрывается слоем бетона толщиной не менее 5 см. В отдельных случаях вместо стальной сетки укладывается фибровый материал из стальных волокон и подвергается щадящему торкретированию жидким бетоном класса В25. Такая плита практически не уступает по прочности монолитному перекрытию, но вдвое легче и дешевле в производстве.

Заключение

Особое внимание при сборке опалубки уделяют качеству бетона и плотности заполнения формы. Чтобы избежать неравномерного осаживания арматурного каркаса внутри отливки, арматуру могут фиксировать предварительными или порожковыми слоями, залитыми по периметру плиты. Как правило, подобный прием используется для усиления краев и предупреждения возможного растрескивания бетона в местах соединения со стенами.

bouw.ru

Опалубка перекрытий: характеристики

Опалубка для монолитных перекрытий представляет собой комплекс взаимосвязанных элементов, обеспечивающих создание пространственно устойчивой конструкции с ровной поверхностью. В зависимости от характеристик перекрытия могут быть использованы различные виды опалубочных систем, различающихся по основным характеристикам.

Состав опалубки перекрытий

В состав опалубки перекрытия входят опорные, несущие, а также фиксационные и вспомогательные элементы. К  компонентам, выполняющим опорные функции, относятся: телескопические или объемные стойки, а также рамы и комплексы, собранные из туры, столов, башен и т.д. Несущие функции выполняет палубный стол, собранный из поперечных и продольных балок. За фиксацию балок и стоек отвечают такие компоненты, как тренога (снизу) и унивилка (сверху).

Характеристики элементов опалубки перекрытия

Каждому из существующих приспособлений, применяемых в той или иной опалубочной системе, присущи собственные характеристики. К примеру:

  • стойка телескопическая может иметь длину от 0,7 метров (в сложенном виде) до 5,5 метров (при полном выбросе внутренней трубы). Её несущие способности зависят от высоты. Чем выше стойка, тем меньшую нагрузку она выдерживает. Средний показатель не превышает 40кН;
  • объемная стойка используется для сборки конструкций высотой до 20-ти метров. Длина самой стойки может располагаться в диапазоне от 0,5 до 4 метров. Объемные стойки при формировании опалубочного комплекса устанавливаются друг на друга и фиксируются при помощи вставок. Различают стартовые и доборные объемные стойки. Также в системе присутствует башмак, к которому крепится стартовая стойка;

Комплектующие опалубки перекрытий

  • объемная рама является функциональным элементом рамной опалубки, предназначенной для монтажа монолитных перекрытий большой площади и высотой до 20 метров. Собственная высота и ширина блока равна полутора метрам;
  • балка двутавровая предназначена для формирования палубы. Она представляет собой Н-образную конструкцию, выполненную из дерева. Несущая способность зависит от разновидности балки и находится в диапазоне от 20 до 50 кН;

Основные типоразмеры деревянных двутавровых балок

  • тенога, унивилка, домкрат – компоненты опалубки перекрытия, выполняющие узловые функции. Домкрат устанавливается между стартовой стойкой (объемной) и поверхностью рабочей площадки, играет роль регулируемой опоры и участвует в процессе юстировки. Треногой и унивилкой комплектуются телескопические стойки. Тренога обеспечивает конструкцию надёжной опорой, унивилка создает место для размещения балки.

Общие характеристики опалубки для монолитного перекрытия

Не беря в расчет конструкционные особенности и типы опалубки для горизонтальных монолитных конструкций, в целом системе можно дать следующие характеристики:

  • позволяет выполнять работы на высоте от 0,5 до 40 метров;
  • максимальная несущая способность современных опалубочных систем превышает 2700 кг/см;
  • возможно изготовить монолитное перекрытие толщиной до 700 мм;
  • эксплуатационные характеристики не изменяются в температурном диапазоне от -40 до +45 градусов;
  • максимальное число циклов оборачиваемости — 200.
Тип и материал опалубки (палубы) Оборачиваемость для формообразующих/несущих элементов конструкции (в оборотах или метрах перемещения)

1 класс (не менее)

2 класс (не менее)

3 класс (до)

Мелкощитовая:

фанера для перекрытий

20

10

10

фанера для стен

60

30

30

сталь, алюминий

200/250

100/150

100/150

дерево, пластик

20/30

15/20

15/20

Крупнощитовая:

фанера для стен

80

60

60

дерево, пластик

30

20

20

сталь, алюминий

300/400

200/250

200/250

Блочная

300

150

150

Пневматическая

10

5

5

Объемно-переставная

500

300

300

Подъемно-переставная

100м/120м

60м/80м

60м/80м

Скользящая:
дерево

40м/100м

30м/50м

30м/50м

сталь

200м/300м

100м/200м

100м/200м

Горизонтально-перемещаемая

150м/200м

80м/100м

80м/100м

Современные системы опалубок для перекрытий позволяют выполнять заливку конструкций различной геометрической формы. Регулируемые по высоте стойки дают возможность заливки ступенчатых и ярусных конструкций.

opalubka-expert.ru

Состав опалубки перекрытий

Изготовление монолитного перекрытия сопряжено с рядом трудностей и требует достаточно высокого уровня квалификации. В настоящее время существует несколько разновидностей опалубки для перекрытия, способных существенно облегчить задачу строителям. В основе большинства из применяемых сегодня опалубок лежит принцип балочно-стоечной конструкции. Существующие виды формовочных систем для перекрытия могут отличаться типом стоек, видами крепления основных узлов и, соответственно, высотой, рабочими характеристиками и сферой применения.

Опалубка для перекрытия и ее состав

Классическая опалубка, предназначенная для монтажа монолитных перекрытий, имеет в своем составе основные и вспомогательные элементы. К основным компонентам системы можно отнести:

  • балку двутавровую;
  • унивилку;
  • стойку телескопическую или объемную;
  • треногу;
  • полотно палубы.

Состав опалубки перекрытий

К дополнительным или вспомогательным элементам относятся: стяжки, фиксаторы и прочие элементы, облегчающие работу.

Балка двутавровая

Балка двутавровая — это элемент, при помощи которого формируется палуба. Материалом для изготовления балки может служить дерево, металл или пластик. Наиболее востребованными считаются балки деревянные двутавровые, используемые в системах, работающих с нагрузкой до 400 кН. Встречаются балки модифицированные, например, в системах производства компании «Пери» используются перфорированные балки, а сама опалубка предназначена для работ в широком высотном и нагрузочном диапазоне. Характеристики, которым должны соответствовать балки для перекрытий, регламентированы в ГОСТ 20850-84.

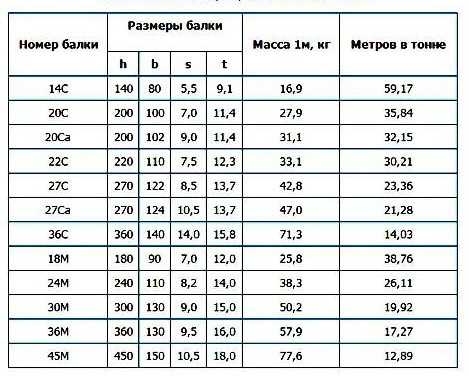

Таблица размеров балки двутавровой , где: b – ширина полки, t – ее средняя толщина, S – толщина стенки, h – высота двутавра, R – радиус внутреннего закругления, R- радиус закругления полки.

Универсальная вилка

Унивилка — приспособление, обеспечивающее надежный контакт между стойкой и продольной балкой. Она изготавливается из металла, может отличаться по форме и количеству бортиков. Крепится на стойку посредством защелкивающегося механизма. Встречаются поворотные  и неповоротные варианты.

Конструкция унивилки должна соответствовать ГОСТ 5254-80-У4

Стойка опалубки перекрытия

В зависимости от разновидности системы и габаритных характеристик перекрытия в качестве опор опалубочного стола могут использоваться: телескопические стойки, объемные рамы или объемные стойки. Телескопическая стойка состоит из двух трубчатых элементов, вставленных друг в друга, и регуляционного механизма, обеспечивающего изменение высоты элемента и его фиксацию в заданном положении. Стойка телескопическая предназначена для работы с перекрытиями высотой до 5-ти метров. Максимальная нагрузка зависит от типа стойки и высоты её поднятия.

Объемные опоры (стойки или рамы) предназначены для создания конструкций высотой до 20-ти метров. Состоят опоры данного типа из вертикальных и горизонтальных элементов, отличающихся друг от друга способом их соединения. Опалубка на объемных стойках, а точнее её опорная часть, формируется путем стыковки стоек и ригелей в соединительном узле. Рамная конструкция имеет сварной тип соединения опорных элементов.

Телескопическая стойка для опалубки перекрытий

Тренога

Тренога — опорный элемент, повышающий устойчивость стойки за счет увеличения контактных точек и создания неподвижного опорного узла. Выполняется он из прочного металла и оснащается зажимным механизмом, обеспечивающим надежную фиксацию со стойкой.

Полотно палубы

Данный универсальный элемент опалубки перекрытий играет роль контактной поверхности и изготавливается из ламинированной фанеры, текстолита, пластика или иного материала, способного справится с возложенной задачей.

Другие разновидности опалубки перекрытия

Существуют и иные технологически решения, приемлемые для изготовления монолитного перекрытия. К таким видам опалубки перекрытия можно отнести:

  • несъемную;
  • объемно-переставную;
  • универсальную.

Несъемная опалубка представляет собой конструкцию, в которой роль контактной поверхности выполняет элемент, не удаляемый после схватывания бетона. Это может быть профилированный металлический лист или полимерный блок. Опорными элементами в данном случае являются телескопические стойки.

Несъёмная опалубка (разборный утолщённый блок)

Объемно-переставная опалубка предназначена для модульной отливки целых помещений. Она состоит из Г-образных щитов, опорных элементов-подкосов и шаровых опор, обеспечивающих передвижение комплекса после распалубки.

Универсальная опалубка используется для комплексной работы с горизонтальными перекрытиями и стеновыми элементами. В отличие от объемно-переставной системы, данный вид опалубки является полностью разборным и предусматривает работу с  конструкциями различных геометрических форм.

В состав данной системы входят классические элементы опалубки перекрытия, такие как: опоры телескопические, треноги, унивилки и балки. Кроме них частью комплекса являются металлические щиты, подкосы и прочие элементы опалубки для стен.

Вспомогательные элементы

Основными вспомогательными элементами любого вида опалубки можно назвать фиксаторы. Это расходные компоненты, требующиеся для фиксации арматуры внутри опалубки и обеспечивающие выдержку необходимого расстояния от армирующей конструкции до листа фанеры.

Фиксаторы для опалубки  перекрытий

opalubka-expert.ru
