Копировально-фрезерный станок своими руками – создаем надежное оборудование! Пантограф своими руками для фрезера чертежи

Пантограф своими руками чертежи — studvesna73.ru

Рис. 1. Самодельный пантограф.

Пантограф является инструментом, с помощью которого можно с большой точностью и в желаемом масштабе перечертить план или карту, рисунок или чертеж и т. п. (рис. 1).

Такой самодельный пантограф представляет интерес для специалистов многих профессий — архитекторов, художников, инженеров, изобретателей, рационализаторов.

В пантографе используется принцип параллелограммного механизма, который дает возможность при одном жестко закрепленном конце двум точкам механизма совершать абсолютно одинаковые движения. В зависимости от величины выбранного плеча масштаб изображения может быть различным и изменяться в желаемую сторону. Масштаб фиксируемый, выставляется по отметкам с соответствующей цифровой маркировкой.

Как сделать пантограф — самодельный пантограф своими руками

Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей (рис. 2).

Рис. 2. Конструкция самодельного пантографа.

Конструкция самодельного пантографа, которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.

Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.

Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.

Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.

Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа), толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.

Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2-1,5 мм.

Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2-3 мм.

Спецификация деталей самодельного пантографа

Буквенное обозначение детали

Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.

Заключительной операцией изготовления своими руками самодельного пантографа является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.

Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

Порекомендуйте эту страницу друзьям или добавьте в закладки:

Главная Последние публикации, новое на сайте.

Ремонт и строительство Дом и квартира, дизайн и архитектура, проекты домов. Обзоры, советы.

Сад, огород, усадьба Садоводство и огородничество, приусадебное хозяйство.

Декоративно — прикладное искусство Резьба по дереву, выжигание, чеканка, плетение и многое другое.

Идеи мастеру Сделай сам, различные оригинальные и полезные самоделки.

Мебель своими руками Самостоятельное изготовление мебели, чертежи, схемы.

© Idea-master.ru. Все права защищены. Незаконное копирование материалов сайта Idea-master.ru влечет гражданскую и уголовную ответственность. Для связи: [email protected] Размещение рекламы на сайте

Сделай для шхолы

Этот несложный чертежный прибор можно использовать для перечерчивания планов, чертежей, географических карт или декоративных элементов, увеличивая или уменьшая их масштаб в 1,5, 2 и 3 раза.

Прибор представляет собой параллелограмм, образуемый четырьмя планками — двумя длинными и двумя короткими из хорошо оструганного дерева твердых пород (дуб, бук или береза). Между собой планки связаны винтами и гайками. Обратите внимание на винт (вид Б) — он необычного вида. Своей нижней скругленной головкой он опирается на поверхность стола, разгружая таким образом узел А, с помощью которого пантограф крепится к крышке.

Если прибором пользуются для получения копии в увеличенном масштабе, в узле Б закрепляется обводной штифт — им может быть затупленный гвоздь, зажатый в цанговый карандаш, а в узле В закрепляется обычный карандаш, фломастер или шариковая ручка. Обводя штифтом линии оригинала, мы получим на бумаге копию заданного масштаба увеличения. Для получения копии в уменьшенном виде обводной штифт и пишущий инструмент меняют местами. Для выбора масштаба в длинных и коротких планках предусмотрены отверстия и введено цифровое обозначение, кратность уменьшения или увеличения.

Зажимные штифты проще всего сделать из куска резины в виде плоских шайб. Отверстия в шайбах следует прорезать такими, чтобы цанговый карандаш и пишущий инструмент входили в него плотно.

Для крепления прибора к рабочему столу предусмотрена струбцина. Ее надо изготовить из стальной пластины толщиной 1,5 мм. Чтобы струбцина не царапала крышку стола, вырежьте под нее прокладку из резины толщиной 2 мм. На верхней плоскости струбцины предусмотрено отверстие, куда вставляется ось пантографа. Как видите, здесь нет подшипника. Потому для снижения трения между деталями установите швйбы.

На рисунке цифрами обозначены: 1 — струбцина, 2 — резиновая прокладка, 3 — крышка стола, 4 — длинная лпанка, 5 — короткая планка и 6 — резиновые фиксаторы.

Опубликовано Svetlana в Пт, 22/03/2013 — 13:25

Данное приспособление призвано облегчить процесс рисования и черчения. При этом не играет роли, что нужно перевести в увеличенном или уменьшенном виде на рабочий образец: фигуры, шрифт или орнамент. Возможны четыре различных соотношения размеров.

Для изготовления пантографа требуются четыре полосы плексигласа длиной 55 см и шириной 4 см, а также картонный шаблон (самодельный), на котором размечают положения отверстия в соответствии с данными рисунка.

По этому шаблону в элементах пантографа сверлят 4 отверстия диаметром 6,5 мм, за исключением отверстий под трубчатые держатели для карандашей (в точках А и В), диаметр которых составляет 12 мм.

Теперь надо раскроить два элемента, соединяющихся друг с другом в точке А: один—до длины 30 см, другой — 42,5 см.

Два одинаковых по длине элемента соединяют один с другим посредством винта с полукруглой головкой, затягиваемого с нижней стороны двумя гайками.

Соединения между более длинными и более короткими элементами, точки которых могут изменяться, выполняют с помощью винтов, вставляемых снизу и фиксируемых сверху барашковыми гайками. Элемент с точкой F (в левой части пантографа) крепят нижней стороной к рабочему столу, в частности, с помощью струбцины, на верхней стороне которой приклеена двухкомпонентным клеем плоская головка латунного винта М5х40 мм.

Журнал «Сам9quot; №9-2002г.

Рейтинг:   5  /  5

Довольно часто требуется увеличить (или уменьшить) в несколько раз какой-либо рисунок, чертеж или схему. Например, в журнале вам понравились узоры для выжигания. Но в журнале они обычно даются в уменьшенном виде, так что приходится их увеличивать до нужных размеров самостоятельно либо вручную «методом клеток», либо с помощью приборов: эпидиаскопа, или пантографа (копира).

Пантограф (название происходит от двух греческих слов (pantos) – все и qrapho – пишу) – прибор в виде раздвижного шарнирного параллелограмма для перерисовки рисунков, чертежей, схем в другом (увеличенном или уменьшенном масштабе). Основными достоинствами этого прибора являются простота конструкции и достаточно высокая «точность» скопированного изображения. К сожалению, пантограф пока не нашел еще должного признания у самодеятельных художников и других рукастых почитателей декоративно-прикладного искусства.

Самодельный пантограф (копир).В продаже сейчас отыскать пантографы (копиры) промышленного производства очень трудно. К тому же линейки таких пантографов относительно малы, причем они изготовлены из металла, что не делает прибор достаточно удобным. Так что сам Бог велел сделать для себя пантограф (копир) с деревянными длинными линейками.Пантограф достаточно высокого качества может сделать своими руками каждый желающий, при условии соблюдения точных размеров всех деталей..

Конструкция самодельного пантографа (копира), которую мы хотим предложить вашему вниманию, состоит из четырех рычагов-линеек (трех длинных и одного короткого), в которых в определенном порядке просверлены отверстия для закрепления осей. В отверстия линеек вставлены латунные втулочки.Оси механизма пантографа различной конструкции, две центральные оси представляют собой шпильку со шляпкой. Оси для крепления грифеля (копира) и следящего стержня сделаны наподобие устройства для зажима грифеля в ножке циркуля. В качестве следящего стержня желательно использовать пластмассовый наконечник. Такой наконечник не портит оригинала и обеспечивает хорошую мягкость скольжения. Одна ось (крайняя) с пяточкой, на которую опирается механизм пантографа, и, наконец, ось, закрепляющая весь механизм на бобышке-основании.Все оси имеют в верхней части кольцевую проточку, служащую для закрепления проволочной шпильки-зажима.Бобышка — металлическая. Снизу в бобышку вделаны три жала (патефонные иголки), позволяющие легко фиксировать основание на чертежной доске.Линейки лучше всего делать пластмассовыми, например, из оргстекла (плексигласа). толщиной 5 мм. Наиболее ответственной операцией является разметка и сверление отверстий в линейках, поэтому к ней нужно отнестись с особым вниманием. Чтобы обеспечить высокую точность и соосность отверстий, достаточно произвести разметку на одной линейке, сложить все линейки в пакет и просверлить по размеченной линейке отверстия во всех линейках за один прием. Диаметр отверстий старайтесь делать таким, чтобы втулочки входили в них плотно, с небольшим натягом.Втулки вытачиваются из латуни по размерам, данным на рис. 2. Оси — стальные. Длина осей находится в прямой зависимости от длины втулки. Проволочные шпильки-зажимы согните из стальной проволоки диаметром 1,2—1,5 мм.Бобышку-основание можно сделать из алюминиевого блока толщиной 39 мм. В нижней пласти бобышки в глухие отверстия заделайте кернением три иголки (можно от патефона), так, чтобы их острие выходило на 2—3 мм.

Спецификация деталей самодельного пантографа

Буквенное обозначение детали

Когда все детали будут готовы, соберите механизм пантографа. При сборке и подгонке деталей старайтесь добиться легкости движения всех звеньев механизма, для чего их трущиеся поверхности можно слегка смазать.Заключительной операцией изготовления самодельного пантографа своими руками является маркировка отверстий на линейке, согласно которой легко будет выбрать масштаб увеличения (уменьшения) копии.Соответствие маркировки с получающимися размерами обязательно проверьте опытным путем.

Как же работают с пантографом (копиром)?

Прежде всего на столе крепят в какой-то точке полюс (иглу) пантографа. Рисунок, с которого требуется снимать копию, располагают там, где находится шпиль, а чистый лист бумаги – под карандашом. Далее шпиль проводим по всем линиям рисунка, при этом карандаш автоматически вычерчивает увеличенный рисунок на бумаге. А если надо изобразить рисунок в уменьшенном виде, придется применять местами шпиль и карандаш, что при наличии гильз совсем нетрудно.Обычно при работе с пантографом рука рисующего ведет шпиль по линиям узора. В таком случае на линейке рядом с карандашом придется укрепить груз (гайку, свинцовую пластинку), чтобы карандаш прижимался к бумаге. Но можно вести копирование и по-другому. А именно, вести рукой не шпиль, а карандаш, следя при этом за правильным ходом отметчика по линиям узора. В этом случае груз на линейке, понятно, не понадобится.

И еще несколько практических советов.Если оригинал, с которого снимается копия, имеет слишком большие размеры и пройтись шпилем по всем его линиям за один раз не удается, просто переставьте иглу на новое место и продолжайте работу.При увеличении (или уменьшении) рисунка или чертежа прямые линии и окружности обычно получаются некачественными. Поэтому придется исправить подобный брак с помощью линейки и циркуля.Известно, что достаточно хорошая точность копии обеспечивается при увеличении оригинала не более, чем в 2. 3 раза. Поэтому при необходимости увеличить рисунок в 4 раза лучше сначала укрупнить оригинал в 2 раза, а затем уже полученную копию снова увеличить в 2 раза.Размеры линеек пантографа не возбраняется изменить, сделав меньше, например. В этом случае метод расчета мест положения отверстий на линейках остается прежним, то есть длину рабочей части линейки придется делить на коэффициент увеличения.

Copyright © 2016. Мир самоделок. Все права защищены.

При перепечатке материалов активная ссылка на сайт — Мир самоделок — обязательна.

Чертежи, измерения и разметка

Чертеж — язык техники. По чертежам инженер, техник, квалифицированный рабочий разбирается в устройстве любого механизма; по чертежам изготовляют простые и сложные детали каждой машины. Члены кружка «Умелые руки» еще не занимаются в школе черчением. Они начнут чертить только в 6-м классе на уроках геометрии, а с техническим черчением познакомятся позже — начиная с 7-го класса. Однако в кружке им уже придется часто пользоваться упрощенными чертежами и техническими рисунками (эскизами) разных изделий. Много таких чертежей и рисунков напечатано и в этой книге. Вот почему членам кружка необходимо научиться читать упрощенные чертежи и понимать условные обозначения на них.

Как читать чертежи

На любом чертеже жирными, контурными линиями обозначаются контуры предмета. Иногда на чертеже встречаются прерывистые линии — пунктирные. состоящие из отдельных черточек. Такими линиями обозначают контуры предмета, которые не видны при взгляде на него снаружи или с какой-нибудь одной стороны, так как они спрятаны внутри предмета или закрыты от глаз, например, его передней стенкой.

Самые тонкие линии на чертеже называются размерными. они показывают размеры предмета. На концах такой линии есть стрелки. Они соединяются пунктирными черточками с контуром предмета. Размерная линия посредине обычно разрывается, и в разрыве ее ставится цифра. По правилам черчения все размеры на чертежах указываются в миллиметрах, поэтому рядом с цифрами буквенные обозначения мер не проставляют. Цифра на размерной линии показывает, сколько миллиметров от острия одной стрелки до острия другой.

Очень маленькие расстояния обозначают без размерной линии, а порою двумя стрелками с цифрой между ними. Рядом с обозначением диаметра (толщины) круглого стержня или отверстия часто ставят значок, похожий на букву «Ф»: кружочек, перечеркнутый косой линией. Такой значок показывает, что на чертеже изображен круглый предмет.

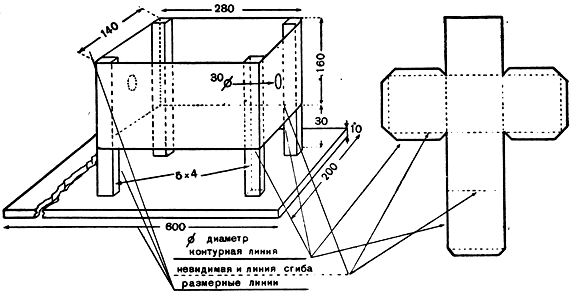

Рис. 61. Обозначения на чертежах и эскизах.

Иногда, особенно по изделиям из бумаги и картона, вместо чертежа готовой вещи дается развертка ее. Такую развертку по указанным размерам чертят на бумаге или картоне, затем вырезают и сгибают. Места сгибов на развертке показывают также пунктирными линиями — такими же, как невидимые контуры предметов на чертежах.

Рядом с общим видом предмета на чертеже или рисунке часто изображаются отдельные части (детали) его в увеличенном виде. Где помещаются эти детали на общем чертеже, указывают двумя способами: стрелками и одинаковыми буквами или цифрами.

Буквами же (по алфавиту) или порядковыми цифрами иногда обозначают, в каком порядке надо собирать из отдельных частей изделие или обрабатывать какую-нибудь деталь. Чтобы не спутать эти цифры с обозначениями размеров, их обыкновенно проставляют в кружочках.

Очень длинные детали, которые нельзя в масштабе разместить на чертеже или рисунке, чертят оборванными у одного конца или разорванными посредине. Размеры же проставляют полные.

На рисунке изделий размеры указываются не всегда, часто они даются лишь в тексте описания. При этом употребляются сокращенные обозначения размеров. Например, обозначение 40×15 мм обозначает, что деталь имеет в длину 40 и в ширину 15 миллиметров. Обозначение 40×159times;10 мм показывает, что даются три измерения: длина, ширина и высота (толщина). Если хотят указать ширину и толщину рейки (то-есть размеры ее в разрезе), пишут, например, так: рейка сечением 8×5 мм.

Сокращенные наименования мер в описаниях изделий употребляются такие же, как в школьных учебниках: м — метр, дцм — дециметр, см — сантиметр, мм — миллиметр, кг — килограмм, г — грамм.

Увеличение чертежей и рисунков

В книгах рисунки и чертежи печатаются небольшого размера. Часто их приходится перечерчивать в полную (натуральную) величину. Прямые линии нужного размера юному технику по линейке начертить нетрудно. Гораздо труднее точно изобразить в увеличенном виде сложные извилистые контуры. В этих случаях чертежи даются на сетке.

Чтобы увеличить чертеж, надо на листе бумаги начертить столько же больших квадратов, сколько маленьких на рисунке. Необходимые размеры квадратов указываются в тексте описания. По этим квадратам наносят чертеж. Сетка разбивает его на короткие линии, которые гораздо легче правильно начертить, сверяясь с рисунком.

Рис. 62. Увеличение рисунка по сетке.

Увеличивать чертежи и рисунки можно также с помощью эпидиаскопа. Вполне пригоден для этого самодельный эпидиаскоп, описанный в этой книге на странице 191. Рисунок или чертеж, который надо увеличить, кладут в эпидиаскоп и проектируют на лист чистой бумаги, закрепленный кнопками на доске или на листе фанеры. Экран и эпидиаскоп устанавливают так, чтобы получилось нужное увеличение, а изображение было четким.

Рис. 63. Увеличение рисунка при помощи эпидиаскопа.

Контуры изображения обводят на бумаге карандашом — получается увеличенный рисунок, в котором точно переданы все детали.

Наконец увеличивать или уменьшать чертежи и рисунки можно еще одним способом — с помощью специального приспособления, которое называется пантографом.

Самодельный пантограф

Для пантографа из фанеры вырезают четыре планочки длиною 610 миллиметров и шириною 12 миллиметров. Ширина планок может быть увеличена или уменьшена, толщина их не имеет значения. Но чем уже и тоньше сделаны планки, тем удобнее пользоваться пантографом. На каждой планке сверлят 11 отверстий на таком расстоянии друг от друга, как указано на рисунке 64. Все отверстия должны быть одинакового диаметра — приблизительно 4 миллиметра. Отверстия, кроме двух крайних, помечаются цифрами: 1,5; 2; 3; 4; 5; 6; 7; 8; 10. Эти цифры обозначают, во сколько раз увеличивается или уменьшается рисунок. Условимся,'что конец планки, где стоит цифра 10, будет считаться нижним, а противоположный конец — верхним. Расстояние между крайними отверстиями равно 600 миллиметрам.

Ножом из деревянной рейки или подходящей палочки вырезают пять штырьков такого размера, чтобы они входили в отверстия планок и могли скрепить две планки, наложенные друг на друга. Три штырька делают с полукруглыми концами, четвертый — с заостренным и в конец пятого вставляют патефонную иголку острием вниз.

Из двух планок собирают угольник. В нижний конец первой планки вставляют штырек с патефонной иголкой, а в верхний конец второй планки — кусочек карандаша с заостренным мягким грифелем. Свободные концы обеих планок накладывают друг на друга и соединяют штырьком с полукруглым концом. Чтобы карандаш лучше прижимался к бумаге, конец рейки возле него утяжеляют: прикрепляют здесь металлическую (лучше всего свинцовую) пластинку.

Из двух других планок собирают второй угольник, соединив заостренным штырьком нижний конец одной планки с верхним концом другой. Противоположные концы этих планок остаются свободными.

Оставшимися штырьками соединяют оба угольника вместе. Это делают перед тем, как пользоваться пантографом для работы. Предположим, требуется увеличить какой-нибудь рисунок в четыре раза. Раздвинув свободные концы угольников, их накладывают друг на друга так, чтобы рейки перекрещивались в тех местах, где находятся отверстия с цифрой «4». В эти отверстия и вставляют штырьки. Если рисунок надо увеличить в два раза, то угольники соединяют штырьками, вставленными в отверстия «2», и т. д.

Все штырьки хорошо зачищают, делают их гладкими. Они должны входить в отверстие плотно, но не слишком туго, чтобы планки пантографа могли свободно поворачиваться вокруг штырька. Пользоваться пантографом просто.

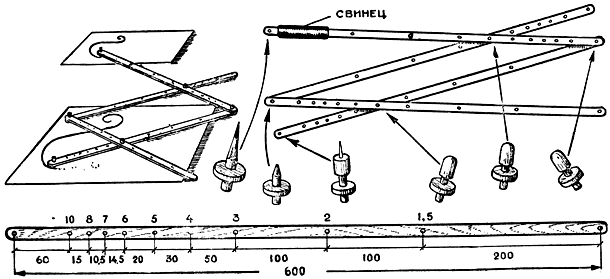

Рис. 64. Пантограф.

На кусок фанеры или на гладкую доску кладут рисунок, который хотят увеличить, а рядом с ним — лист чистой бумаги. Сверху накладывают пантограф. Чтобы закрепить его, иголку одного из штырьков втыкают в доску. Заостренный штырек устанавливают на рисунке, а карандаш — на листе чистой бумаги. Острым штырьком водят по контурам рисунка или чертежа. Планки пантографа двигаются, и карандаш рисует на бумаге такие же контуры, но в увеличенном виде. Рейку с карандашом слегка придерживают левой рукой, не мешая ей двигаться.

С помощью пантографа можно, наоборот, уменьшить большой рисунок. Для этого надо поменять местами острый штырек и карандаш. Как размечаются отверстия на планках?

Длина планки между двумя крайними отверстиями для штырьков равна 600 миллиметрам (оставшиеся 10 миллиметров на концах планки в расчет не принимаются). Разделив 600 миллиметров на число, обозначающее степень увеличения, получают в миллиметрах расстояние соответствующего отверстия от нижнего конца планки. Например, для увеличения в три раза отверстие надо расположить на расстоянии в 200 миллиметров от крайнего отверстия нижнего конца (600. 3 = 200) или на расстоянии в 400 миллиметров от верхнего конца.

Пользуясь таким простым расчетом, тот же пантограф можно приспособить для других увеличений. Например, для увеличения в два с половиной раза надо просверлить дополнительное отверстие на расстоянии в 240 миллиметров от крайнего отверстия нижнего конца планки (600. 2,5 = 240), а для увеличения в девять раз — на расстоянии в 66,5 миллиметра (600. 9 = приблизительно 66,5).

Изготовление пантографа упростится, если приспособить его для немногих увеличений: например, только в два с половиной и десять раз. Отверстий в этом случае придется сверлить меньше.

Пантограф удобен, когда приходится, например, увеличивать узоры для выпиливания.

Простейшие измерения

При изготовлении различных вещей члены кружка должны твердо усвоить основное правило, обеспечивающее аккуратное и точное выполнение работы: ничего не делать на глаз. Прежде чем вырезать какую-нибудь деталь изделия из любого материала — будь то бумага, картон, фанера или жесть, надо обязательно сделать на нем разметку этой детали по чертежу, рисунку или по описанию. Вырезанную деталь обязательно проверить: точно ли она соответствует требуемым размерам. Одна деталь неправильной формы или неверных размеров может испортить все изделие.

А чтобы правильно размечать материал и проверять размеры деталей, надо научиться пользоваться простейшими измерительными инструментами. С некоторыми из них члены кружка уже познакомились на уроках в школе.

Всем пионерам знакома масштабная линейка с делениями на сантиметры и миллиметры. Чтобы отмерить по линейке на листе бумаги или на доске, например, 10 сантиметров, необходимо сделать две отметки: против деления «0» и против деления «10». Расстояние между этими двумя отметками и будет равно 10 сантиметрам. Ребята иногда меряют иначе: от деления «1» до «10». Результат, конечно, получается неверный. Допускают иногда ребята и другие ошибки: измеряя, например, ширину доски, линейку кладут не перпендикулярно ее кромке (то-есть точно поперек доски), а косо. В результате измеренная ширина получается больше действительной. На деления линейки иногда смотрят неправильно, направляя взгляд не под прямым углом, а сбоку. И в этом случае результат искажается.

Наиболее точное измерение получается тогда, когда масштабную линейку не кладут на доску или на лист бумаги, а ставят ребром, делениями вниз. При таком положении линейки легко сделать отметку точно по делению.

Новым измерительным инструментом для многих ребят явится карманная рулетка с мерительной лентой в 1 метр. Деления на рулетке такие же, как и на масштабной линейке, поэтому пользоваться ею ребята научатся быстро. Рулетка нужна, если требуется измерить длину до одного метра, ведь обычная линейка рассчитана всего на 35—40 сантиметров. Рулетку можно заменить складным метром или так называемым сантиметром — измерительной лентой, применяемой при швейных работах.

Членам кружка следует приучиться пользоваться циркулем не только для черчения окружностей, но и для измерений. Циркуль удобен в тех случаях, когда линейку почему-либо нельзя применить: например, она не помещается внутри самоделки. Ножки циркуля устанавливают на двух точках, расстояние между которыми хотят измерить, затем, не меняя раствора циркуля, прикладывают ножки к масштабной линейке и узнают расстояние. Циркулем удобно также сверять величину нескольких деталей, которые должны быть одинаковы.

Члены кружка не будут еще пользоваться специальными инструментами для измерения диаметров круглых стержней или отверстий — штангенциркулем, нутромером, кронциркулем, микрометром. Им вполне достаточно будет измерять диаметры линейкой или циркулем. Вспомогательными мерителями при измерении круглых отверстий могут быть также монеты:

диаметр 20-копеечной монеты равен 22 миллиметрам, диаметр 15-копеечной монеты равен 20 миллиметрам, диаметр 10-копеечной монеты равен 17,5 миллиметра, диаметр 5-копеечной монеты равен 25,5 миллиметра.

Членам кружка полезно также запомнить, что диаметр обыкновенного карандаша равен 7 или 8 миллиметрам.

Иногда в описаниях изделий указывается, какого диаметра надо взять проволоку. Диаметр тонкой проволоки вычисляют так: на круглый карандаш плотно, виток к витку, наматывают кусок проволоки; линейкой измеряют длину получившейся спирали и делят ее на число витков. Например, если на расстояние в 2 сантиметра уложилось 40 витков проволоки, значит диаметр ее равен 0,5 миллиметра (20 мм. 40 = 0,5 мм).

Длину любой окружности легко измерить шнурком или ниткой. Затем шнурок или нитку растягивают по делениям масштабной линейки и узнают длину окружности в сантиметрах.

Для приготовления клейстера и клея, а также в других случаях в кружке потребуется иногда отмерять какое-то количество воды и отвесить какие-то доли сухого клея, муки и пр. Большая точность измерений в этом случае не нужна, поэтому можно обойтись самыми простыми средствами.

Количество и вес воды измеряют мензуркой (1 кубический сантиметр воды весит 1 грамм) или имеющейся посудой. Граненый чайный стакан вмещает 200 граммов (или кубических сантиметров) воды, гладкий тонкостенный стакан — 250 граммов, столовая ложка — от 12 до 15 граммов, а чайная ложка — от 3 до 4 граммов.

Небольшое количество сухих веществ можно взвешивать на самодельных весах (описание их смотрите на стр. 149 ), а в качестве разновесок пользоваться монетами:

5-копеечная монета весит 5 граммов,

3-копеечная монета весит 3 грамма,

2-копеечная монета весит 2 грамма,

копеечная монета весит 1 грамм.

Для точного взвешивания, если оно потребуется, с разрешения учителя можно воспользоваться весами, имеющимися в физическом и химическом кабинетах школы.

Разметка материала

Размечают материал во всех случаях, когда из него хотят вырезать какую-нибудь деталь по чертежу или хотя бы отделить (отрезать, отпилить) кусок нужного размера. Для членов кружка «Умелые руки», еще не имеющих достаточного опыта в работе с инструментами, особенно важно приучиться пилить и резать материал точно по проведенным линиям.

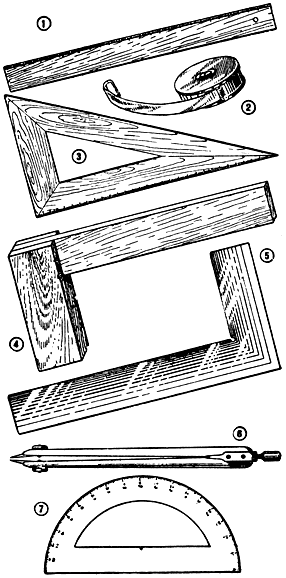

Рис. 65. Инструменты и приспособления для измерения и разметки:

1 — линейка масштабная; 2 — карманная рулетка; 3 — треугольник ученический; 4 — угольник столярный; 5 — угольник слесарный; 6 — циркуль; 7 — транспортир.

Бумагу, картон, фанеру, бруски и доски размечают мягким черным карандашом. Пригоден для этой цели, например, школьный карандаш «Пионер» или еще более мягкий. Карандаш с твердым графитом оставит на материале вдавленный след, что иногда нежелательно. След химического карандаша трудно счистить, он растворяется в жидкостях и окрашивает материал. Поэтому химическим карандашом для разметки никогда не пользуются. Неудобны и цветные карандаши: у них толстые грифели, которые оставляют широкие линии.

При переводе рисунков для выпиливания на фанеру, наоборот, лучше брать твердый карандаш. Его легче заострить, им удобнее обводить тонкие линии рисунка, след от твердого карандаша на копировальной бумаге получается четкий.

При разметке деревянного бруска или доски (но не фанеры) вместо карандаша можно пользоваться шилом.

Жесть и другие металлы в листах размечают металлической чертилкой, которую вполне можно заменить острым гвоздем, шилом, обломком вязальной спицы и другим заостренным прутком. Любая чертилка оставляет ясный след на поверхности жести.

Прямые линии размечают по линейке. Сначала линейку ставят на материал ребром, отмечают карандашом крайние точки. Затем линейку кладут плашмя и проводят по ней линию между намеченными точками. Карандаш прижимают к ребру линейки и держат почти перпендикулярно, с очень небольшим наклоном. Так же работают и чертилкой.

Прямую линию на длинной доске можно наметить способом, которым пользуются плотники. Тонкий шнурок натирают мелом. Один конец его закрепляют на доске, например, шилом. Второй конец, туго натянув, держат рукой. Пальцами другой руки слепка оттягивают шнурок кверху и сейчас же отпускают. Он ударяет по доске и оставляет на ней четкую меловую линию. Удобнее такую разметку производить вдвоем, держа в руках оба конца шнура. Вместо мела его можно натереть кусочком древесного угля.

Проводя разметочную линию по доске, листу бумаги или фанеры, необходимо следить, чтобы линия прошла не косо, а строго параллельно или перпендикулярно одной из кромок доски или листа. Проверить, правильно ли легла линия, можно, измерив расстояние до параллельной кромки на обоих концах линии.

Если необходимо вырезать из какого-нибудь материала прямоугольник, то сперва проводят по линейке одну из сторон его — вертикальную или горизонтальную линию. Затем, приложив к этой линии треугольник одним из катетов, по второму катету чертят перпендикулярную линию. Все прямые углы разметки обязательно проверяют угольником. Это особенно важно, когда размечается развертка картонной коробки или геометрической фигуры. Малейшая ошибка приведет к перекосу коробки.

Острые и тупые углы размечают по транспортиру .

По линейке проводят прямую линию и отмечают на ней точку, откуда хотят провести косую линию, чтобы образовался угол. Транспортир накладывают так, чтобы середина нижнего края его легла на намеченную точку. У верхней дуги транспортира ставят вторую точку — у деления, соответствующего размечаемому углу. После этого транспортир убирают, а между намеченными точками проводят прямую линию, продолжив ее до необходимой длины.

На рисунке или чертеже величина угла иногда не обозначается цифрами. Измерить ее можно тем же транспортиром.

Кривые линии проводят по изогнутым рейкам. Тонкую рейку изгибают по чертежу и в таком виде слегка закрепляют двумя-тремя гвоздями или булавками на размечаемом материале. По рейке проводят линию карандашом.

Можно разметить кривые линии иначе: по сетке сделать на бумаге в натуральную величину чертеж и перевести его через копировальную бумагу на дерево — так же, как переводятся рисунки для выпиливания. К этому же чертежу потом прикладывают для сверки готовые детали.

Окружности проводят циркулем. Если же надо начертить большую окружность и размер циркуля недостаточный, пользуются самодельным кругорезом, описанным на странице 25. В этом случае в отверстие кругореза вместо ножа вставляют кончик карандаша или шило. Есть еще более простой способ разметки больших кругов на фанере: в центре забивают гвоздь, к нему привязывают нитку (не затягивают ее туго), а к другому концу ее — карандаш. Длина нитки берется равная радиусу окружности. Нитку натягивают и чертят окружность.

Надо научить ребят пользоваться циркулем и в других случаях. Например, при помощи циркуля легко разделить пополам, точно посредине, прямую линию. Для этого достаточно из крайних точек провести две дуги одинакового радиуса — больше половины линии. Точки пересечения дуг соединяют по линейке прямой вертикальной линией. Она пройдет перпендикулярно горизонтальной линии и разделит ее на две равные части.

Иногда требуется вырезать из картона, фанеры или жести несколько одинаковых фигур. Лучше всего для этого вырезать из картона выкройку — шаблон — такой фигуры, а затем прикладывать ее к материалу и обводить карандашом. Все фигуры получатся одинаковые.

Размечать всякий материал надо экономно, чтобы получилось как можно меньше отходов и облегчалась работа. Например, отрезать небольшой прямоугольник от листа картона или фанеры следует в углу этого листа, где достаточно сделать два прореза, а не в середине, где потребуется сделать три или четыре прореза и могут остаться ненужные полосы картона.

Каждую изготовленную деталь обязательно проверяют: соответствует ли она чертежу по форме и размерам, правильно ли срезаны ее углы, плотно ли она прилегает к другим деталям и т. д. Для проверки пользуются теми же измерительными и разметочными инструментами: линейкой, угольниками, циркулем.

Только после тщательной проверки всех деталей их соединяют вместе, чтобы получилась задуманная вещь.

Рис. 66. Приемы измерений и разметки:

1 — как установить линейку при измерении; 2 — измерение толщины проволоки; 3 — остро отточенный карандаш для разметки; 4 — разметка прямой линии шнурком; 5 — разметка под прямым углом с помощью столярного угольника; 6 — разметка угла по транспортиру; 7 — как провести кривую линию при помощи изогнутой рейки; 8 — вычерчивание большой окружности с помощью нитки; 9 — деление при помощи циркуля прямой линии пополам.

studvesna73.ru

изготовление своими руками, инструкция и сборка

Изделия, созданные из дерева, отличаются своей уникальностью и экологичностью, именно поэтому их так ценят. Но изготовить своими руками деревянный шедевр без ручного фрезера не получится. Кроме этого, к нему понадобятся приспособления, с помощью которых поделка приобретает заданную форму.

Их можно сделать даже своими руками, причем особых сил и навыков не потребуется. Перед работой с фрезером, необходимо первым делом ознакомиться с каждым из этих устройств, а также узнать принцип их работы. В статье рассмотрим самые нужные конструкции для фрезера.

Приспособление — параллельный упор

Данное устройство, как правило, уже продается вместе с фрезером. Следовательно, отсутствует необходимость в его самостоятельной разработке и создании. Для надежного упора обрабатываемого материала используют именно этот элемент. С ним движение фрезы становится прямолинейным относительно базовой поверхности, в качестве которой может выступать направляющая стола, рейки или прямая кромки детали.

Такое приспособление дает возможность быстро осуществить фрезерование разнообразных пазов и обработку кромок, крепко удерживая материал.

Направляющая шина

Если понадобится выполнить прямой рез фрезером, тогда без этого устройства не обойтись. Для его изготовления потребуется любая ровная доска, например, можно использовать кусок ЛДСП.

Сначала нужно узнать расстояние от края фрезерной базы до центра вращения, причем оно всегда одинаково. Для этого надо прикрутить к ненужной части материала направляющую и произвести пробный рез. Потом следует измерить промежуток от края реза до шины, к которому прибавляется радиус фрезы. В результате удастся получить требуемую величину. К примеру, она составляет 59 мм, а диаметр пазовой фрезы — 14 мм, то есть, радиус ее равен 7 мм.

Затем следует прочертить линию под рез, от которой отступаем расстояние 52 мм (59—7), и проводим еще одну. По ней фиксируем направляющую и осуществляем рез.

Фрезерование окружностей

Для подобных целей используют циркули. С их помощью фрезер может двигаться по окружности. Самым простым из них является приспособление, состоящее из штанги, один конец которой оснащен винтом со штифтом, а другой — скреплен с основанием инструмента. Конечно, лучше все же пользоваться циркулем, оборудованным двумя штангами.

Вообще, для фрезера есть много приспособлений фирменных и даже самодельных для вырезания окружностей, которые отличаются друг от друга удобством пользования и габаритами. Довольно часто циркули обладают механизмом, изменяющим радиус окружности. Как правило, он представляет собой винт со штифтом на конце, передвигающегося по пазу фрезера.

Когда необходимо выполнить фрезерование маленькой окружности, штифт должен располагаться под основанием инструмента. В этих случаях еще применяют другие приспособления, фиксируемые книзу базы прибора.

Но для вырезания окружностей необязательно покупать фрезерный циркуль. Вместо него, можно использовать параллельный упор. Для этого приспособление крепится в паз на подошве. В него вкручивается шуруп, который рекомендуется оснастить втулкой, чтобы его диаметр соответствовал размеру отверстия. Вот и все циркуль сделан. Радиус можно регулировать упором.

Приспособления для тиражирования и копирования

Для создания серии идентичных изделий используют:

• Угловой рычаг;
• Копировальные щупы.

На угловом рычаге имеется шкала, цена деления которой — 1/10 мм. Она позволяет центровать под фрезой упорное кольцо, что помогает точно воспроизвести форму детали на заготовке во время копирования. Его часто укомплектовывают защитой от стружки и опорной платой для наилучшей обработки кромок.

Использование копировальных шаблонов и колец

Копировальные кольца — круглая пластина с выступающим бортиком, скользящим по базовой поверхности вдоль шаблона. Такое приспособление обеспечивает точный путь движения фрезы. В основном этот элемент устанавливают к подошве верстака. При этом существует несколько методов его крепления:

• Монтаж специальных усиков в отверстия на подошве;
• Вкручивание кольца в углубление с резьбой.

Применение шаблона тоже позволяет добиться более эффективного и точного выполнения работ. Его прикрепляют прямо на заготовку двусторонним скотчем, а потом обе части приспособления прижимают к станку струбцинами. Причем опытные фрезеровщики советуют проверять, насколько крепко прижато кольцо к краю шаблона.

Вдобавок с таким приспособлением можно обрабатывать не всю кромку, а только лишь углы. Следовательно, процедура обработки материала по шаблону — прекрасный вариант вырезания пазов для изделия.

Пылеудаляющие приспособления

Профессиональные мастера, чтобы обеспечить пылеудаление, специально покупают технический пылесос, подсоединяющийся через адаптер шлангом к фрезеру. Причем управлять инструментом он не мешает, да и разметка и место обработки изделия всегда открыты для визуального осмотра.

Без отсасывающей установки работать очень тяжело. Но не все решаются на подобную покупку, так как она слишком обременительна по деньгам, к тому же не всегда оправдана. Правда, есть и другое решение, можно избавиться от пыли бытовым пылесосом.

Между фрезерной машиной и пылесосом устанавливают герметично закрывающийся бак. Он и будет улавливать основную массу пыли. Оборудуют его дополнительным шлангом, а внутрь вставляют тканевую сетку. Причем эти конструкции можно приобрести готовыми или сделать своими руками. Кстати, самодельный прибор поможет собирать бытовому пылесосу даже крупный строительный мусор и древесную пыль.

Устройство для фрезерования пазов

Такое приспособление применяется для обработки продольных канавок на столбах, балясинах и других телах вращения. Принцип его работы следующий. В корпус устанавливается балясина и фиксируется. С помощью стопорного винта и диска заготовку крепят в строго определенном положении.

После чего в движении приводится каретка, и выполняется фрезерование паза по длине изделия. Потом осуществляется расстопорение детали, ее поворот на необходимый угол, стопорение и создание следующего паза.

Инструкция резьбы по дереву фрезером

Начинающим мастерам работа ручным инструментом может показаться сложной, поскольку процесс управления им представляется трудно. Вот почему, прежде чем приступить к фрезерованию, нужно ознакомиться с принципом его работы.

Сборка фрезера

Первым делом надо проверить место крепления фрезы в станке, как правило, для этого применяется цанговый патрон. Для начала следует выбрать нужную фрезу, соответствующую по размеру патрону. Если потребуется, то можно его заменить.

Но когда необходима глубокая обработка, используется вариант с удлиненным хвостовиком, который вставляется в отверстие патрона и закрепляется ключом. Делать это надо аккуратно не прикладывая силы, иначе пережмете, что не является нормой для правильной работы фрезера. Хотя стоит постараться дотянуть до хорошего упора, чтобы не шаталась фреза. Останется только зажать фиксатор шпинделя и можно переходить к работе.

После этого включается фрезер, надо привыкнуть к звуку и почувствовать старт. Нередко именно из-за неожиданности многие начинают делать брак.

Выбор глубины

Помимо всего, понадобится установить ограничитель глубины фрезерования. Сначала станок прикладывается к изделию с краю, при этом фреза не должна соприкасаться с материалом. На нее придется надавить, пока она не достигнет необходимой глубины, после чего положение фиксируется.

Для более точной величины используют поэтапный ограничитель. Узнать его шаг можно в руководстве к фрезеру. В данном случае регулятор поворачивается на нужное количество степеней.

Несколько рекомендаций

В первую очередь определяется требуемая скорость. Делается это по таблице в инструкции, исходя от диаметра фрезы и обрабатываемого материала.

Если с фрезером никогда ранее не работали, тогда лучше опробовать свои силы на черновом варианте. Вдобавок это поможет установить нужные параметры прямо в режиме обработки.

Еще желательно сравнить результаты после хода инструмента по часовой стрелке и против, на себя и от себя. При фрезеровании изделия вокруг правильным направлением является против часовой стрелки, а на плоской его стороне, наоборот, от себя. Затем уже можно приступать к резьбе основной заготовки.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Копировально-фрезерный станок – оптимизируем работу самостоятельно + Видео

Копировально-фрезерный станок применяется для создания копий изделий из дерева или другого материала определенной формы. Такие станки используют на крупных и мелких промышленных предприятиях, а также в домашних условиях для создания различных деталей. Далее опишем принцип работы подобного станка и дадим рекомендации, как сделать его своими руками.

1 Принцип работы и применение станка – в чем суть?

Фрезерное оборудование с копировальной установкой используют для механической обработки различных плоскостей. С помощью качественного станка можно воспроизводить копии объемных форм, производить гравировку, делать узоры, рисунки. Главной его особенностью является простота конструкции, при этом на нем можно выполнять довольно сложный перечень работ.

Копировально-фрезерный станок

Рекомендуем ознакомиться

У такого оборудования простой принцип работы. Специальный копировальный щуп соединяется с рабочей плоскостью. Далее он механическими движениями создает контуры с шаблона или детали. На рабочей плоскости крепится фреза под дерево или металл, в зависимости от назначения станка, которая повторяет движения копировального щупа. Помимо этих деталей, стандартный станок также оборудуется системой зажима фрезы или фрезерной установкой, электромотором и системой направляющих. Обычно оборудование для простых работ по дереву или пластику состоит из трех основных элементов:

• рабочая поверхность с несущим элементом и каркасом;
• фреза или фрезерная установка с зажимным механизмом;
• копировальная установка (пантограф) и копировальный щуп.

В зависимости от типа копировально-фрезерного станка, он может работать в двух или трех измерениях. Для создания простого шаблона в двух измерениях достаточно стандартного варианта с прижимным профилем, но для производства и рассверловки трехмерных отверстий станок должен быть оборудован пневматической прижимной установкой, сверлом и дрелью или иной сверлильной установкой. В зависимости от конфигурации и возможностей, он может работать не только с деревом, но и с пластиком, чугуном и другими цветными металлами. Для этого станок оборудуется мощными и прочными фрезами под различные материалы, а копировальное оборудование совершенствуется под определенные формы.

Станки, сделанные своими руками, часто применяют в домашнем хозяйстве для сверления замочных отверстий, производства рамок или создания пазов в деревянных или металлических деталях.

2 Копир и фрезер – как сделать надежный аппарат своими руками?

На сегодняшний день существует большое количество оборудования копировально-фрезерного типа различных конструкций с определенными особенностями работы. Их стоимость, как правило, довольно высока, поэтому многие любители делают подобные устройства своими руками. Самодельный вариант, конечно, будет отличаться от промышленных аналогов, однако при соблюдении определенных условий он будет отлично справляться со своими функциями.

Копировально-фрезерный станок, изготовленный самостоятельно

Стандартная схема самодельного станка состоит из рабочей поверхности, несущей конструкции и головки фрезера, которая оборудуется электромотором с приводом для создания возможности работы головки на двух скоростях. Таким образом, чтобы сделать установку своими руками, вам потребуется набор определенного оборудования и инструментов, а именно:

• основной каркас из дерева или металла;
• деревянная фанера или панель, бруски, доски и рейки;
• крепеж в виде болтов, гаек, саморезов или гвоздей;
• фрезерная установка;
• набор ключей, пилы или ножовка по металлу для работы с деталями;
• система направляющих и металлические трубы;
• электромотор с приводом или ручной привод;
• сверла и сверлильная установка (для более сложных вариантов).

Вместо деревянного или металлического каркаса можно использовать, как базу, готовый фрезерный станок, однако закрепить устройство копирования на него намного сложнее, чем изготовить аппарат "с нуля". В таком случае придется практически полностью переделывать фрезерный станок, и на это потребуется больше времени и дополнительное оборудование.

3 Выполняем сборку – что куда крепить?

Основой для изготовления станка своими руками будет ручная фрезерная установка. Закрепите ее на деревянной опоре из толстой фанеры (не менее 12 мм толщиной). В опоре также делается несколько отверстий под крепеж и держатель фрезера. Дополнительно следует соорудить каркас и изготовить несколько брусков, которые устанавливаются по краям опоры, они будут придерживать аппарат во время работы.

Изготовление фрезерной установки

В качестве направляющей используем металлическую трубу среднего диаметра. На трубу устанавливаем каретку со вставленным в нее фрезером. На каретку крепим планку, которая играет роль копировального щупа, после чего необходимо зафиксировать горизонтальный брус, на который крепится основной шаблон. Станок, изготовленный по такому принципу, можно применять для обработки и создания копий с простых бытовых изделий, например, дверных ручек, замков, мебельных ножек. Фрезерная установка с мотором вставляется внутрь каретки и подключается к питанию. На опоре фиксируется шаблон, по нему передвигается копировальный щуп.

Фрезер работает от сети, каретка передвигается ручным способом, таким образом, чтобы рабочая головка повторяла движения щупа. Для создания более сложных моделей необходимо подключение дополнительных рабочих головок и установка привода с ременной передачей. Сейчас существует возможность подключения самодельной установки к программному обеспечению, однако для этого потребуется ЧПУ и дополнительное оборудование и инструменты. Такой самодельный станок будет справляться со своими бытовыми функциями достаточно хорошо.

4 Практические советы по изготовлению и оптимизация работы

Практика использования самодельных копировально-фрезерных станков различного типа показывает, что конечная деталь, изготовленная на таком оборудовании, имеет определенные несоответствия чертежам и формам и некоторые производственные дефекты в виде сколов и искривлений. Эти изъяны обусловлены постоянными вибрациями станка и перемещениями рабочей головки. Избавиться от них в бытовых условиях очень трудно.

Копировально-фрезерный станок своими руками

Чтобы избежать подобных недочетов в работе самодельного оборудования, рекомендуем изготавливать узкоспециализированные станки, а не оборудование универсального типа. То есть перед началом работ по изготовлению станка своими руками необходимо определиться, под какие конкретные детали его планируется использовать. Так можно оптимально подобрать вес и размеры копировально-фрезерного станка ручной сборки. Важно помнить, что чем больше размер деталей для обработки, тем мощнее и тяжелее должна быть рабочая установка.

Для больших деталей нужны дополнительные держатели и более массивная опора, это позволит максимально гасить вибрации, которые будут возникать при работе. Кроме того, лучше использовать электрический привод вместо ручного и следить за тем, чтобы направляющие имели достаточный запас прочности. Помните и о том, что от вида рабочей поверхности зависит плавность перемещения режущего оборудования в различных плоскостях, следовательно, и конечный результат.

tutmet.ru

Своими руками можно сделать многое, в том числе и приспособление для фрезера

Постараемся ответить на этот вопрос в нашей статье. Для тех, кто самостоятельно изготавливает деревянные изделия, фрезер (особенно ручной) является незаменимым помощником.

Сам по себе электроинструмент, даже укомплектованный отличным набором фрез, совершенно бесполезен без дополнительных приспособлений. Удержать руками работающий фрезер в пределах заданной траектории невозможно.

Вращающаяся фреза будет перемещаться хаотично, реагируя на вибрации инструмента и структуру обрабатываемого материала. Даже обладатель стальных мускулов и соколиного глаза не сможет работать этим инструментом без применения направляющих и фиксирующих устройств.

Так выглядит фрезер по дереву

Элементарные приспособления, как правило, входят в комплект электроинструмента, но с их помощью можно выполнять лишь простые задачи. Более сложные направляющие и шаблоны приходится приобретать за дополнительные деньги, при этом многие из них можно изготовить своими руками.

Главное – иметь представление о том, как это устройство выглядит и работает. Нет необходимости искать готовые чертежи и сложные технические расчеты. Любой мастер сам лучше знает, как изготовить то или иное приспособление. Эффективность и удобство работы при этом будет выше, не говоря о сэкономленных средствах.

Механические помощники для ручного фрезера

Самое распространенное приспособление, которое входит в базовый комплект.

Параллельный упор

Вспомогательное приспособление — параллельный упор

Конструкция настолько проста, что изготовить его самостоятельно не составит труда. Относительно линии прохождения фрезы выбирается направляющая плоскость (в некоторых случаях это может быть ровная кромка самой обрабатываемой детали), вдоль которой движется фрезер.

В качестве упора может быть любой ровный продолговатый предмет, соединенный с инструментом фиксируемой штангой. Для надежности штанг может быть две.

Обратите внимание

Поверхность направляющей должна быть гладкой, для свободного скольжения. Упор необходимо откалибровать.

Для этого в заготовке прорезается контрольный паз, измеряется расстояние до него относительно края заготовки и фиксируется нулевая отметка. Передвигая упор по штанге, можно выставить любое расстояние с высокой точностью.

ВАЖНО! При использовании двух штанг, необходимо обеспечить их одновременную фиксацию.

Параллельный упор используется для фрезерования пазов и обработки кромок изделия, в том числе выбора четверти. Также можно производить нарезку заготовок одинаковой ширины.

По сравнению с электро-лобзиком, срез, полученный при помощи фрезы – более ровный и качественный. Только фреза должна быть малого диаметра, для экономии материала.

Приспособление можно использовать при обработке закругленных поверхностей. Для этого между упором и скругленным торцом заготовки устанавливается прокладка с вырезом в виде тупого угла.

Направляющая шина

Это приспособление по своей функции не отличается от параллельного упора, и предназначено для обеспечения направленного движения фрезы по заданной траектории.

Полезный помощник при работе с фрезером — направляющая шина

Главное отличие заключается в возможности выбирать угол движения фрезера. Для этого направляющая закрепляется на обрабатываемой поверхности при помощи струбцин или присосок. Изготовить такое приспособление самостоятельно можно из профиля или уголка подходящего размера.

Хорошо использовать старый карниз для штор. Главное – обеспечить свободное движение каретки по направляющей. Для более устойчивой фиксации лучше использовать не одну, а две штанги. Если ширина обрабатываемой заготовки больше, чем длина штанги параллельного упора – без направляющей шины не обойтись.

При помощи такого устройства можно фрезеровать пазы по ломаной линии или обрезать кромку изделия по сложной траектории. Для этого фрезер останавливается в точке излома, отдается крепление направляющей, которая поворачивается на заданный угол относительно предыдущего направления.

При этом фреза остается в заготовке, выполняя роль оси поворота. Затем направляющая фиксируется снова, и фрезерование продолжается по новому направлению.

Более продвинутые модели имеют возможность изменения угла наклона фрезера относительно вертикали. Это позволяет значительно расширить возможности использования электроинструмента.

Циркуль для фрезера

Назначение этого приспособления ясно из названия. Применяется для фрезерования пазов по кругу или вырезания окружностей.

Хотите сделать идеальный круг? Понадобиться циркуль для фрезера

Принцип действия прост. В качестве ноги циркуля используется направляющая штанга с пазом или пластина с калиброванными отверстиями, позволяющая вырезать окружности любого диаметра. В центре предполагаемого круга фиксируется шпилька, вокруг которой и движется вся конструкция. Но другом конце направляющей располагается фрезер.

Заводские циркули для фрезера могут иметь разнообразное исполнение. Штанга с опорной платформой и шарниром (конструкция с двумя штангами более устойчива), пластина с прорезью или калиброванными отверстиями.

Шаблон для выпиливания кругов

Главное – обеспечить надежную фиксацию центральной шпильки, в противном случае от вибрации конструкция может сместиться, и заготовка будет испорчена. Изготовить такое приспособление самостоятельно можно из любого прочного и ровного материала, например – текстолита.

Самодельное приспособление для вырезки кругов

В пропиленом пазу перемещается каретка с устройством фиксации, для крепления фрезера предусмотрены отверстия. Также существуют более сложные приспособления для формирования овалов.

В основе лежит такая же конструкция, что и в циркуле, но вместо оси вращения используется опора с перекрестной системой пазов. Двигаясь по ним, виртуальная ось постоянно смещается, в результате чего формируется правильный овал.

Устройство для выпиливания фрезером овальных отверстий

При помощи такого инструмента можно выполнять овальные резы как вокруг насадки, так и рядом с ней. Возможности выбора траектории движения фрезы практически не ограничены.

Копировальная втулка

Иногда возникает необходимость фрезеровать сложный рисунок или тиражировать одинаковые вырезы. Для удобства и увеличения скорости работы используются заранее изготовленные шаблоны. Например, часто применяется шаблон — шипорезка.

Копировальная втулка или копировальное кольцо

Или возникает необходимость прорезать несколько одинаковых углублений под дверные петли.Для движения фрезера по контуру шаблона применяются копировальные кольца. Втулка упирается шаблон, а фреза в точности копирует его профиль.

ВАЖНО! Диаметр копировальной втулки больше, чем рабочий диаметр фрезы.

Поэтому при изготовлении шаблона делается допуск на разницу радиуса (именно радиуса, а не диаметра!)При движении фрезы внутри шаблона – вырез будет меньше. При движении снаружи шаблона – соответственно больше.

Стандартные копировальные кольца входят в комплект фрезера. Однако часто возникает необходимость изготовить такое приспособление под конкретный диаметр фрезы или оригинальный шаблон.

Больших сложностей такая работа не представляет. Необходимо нарисовать чертеж, и заказать изделие токарю. При этом надо обязательно обеспечить свободный проход фрезы через втулку.

ВАЖНО! При установке копировальной втулки на опорную поверхность фрезера, ее необходимо отцентровать. Для этого применяются специальные центровочные конусы.

Установка копировальной втулки на фрезер

Шаблоны для фрезера

Эти приспособления редко изготавливают для фрезерования одной лишь детали. Исключение составляет реставрация редкого изделия или восстановление сложной конструкции, замену которой невозможно найти. В большинстве случаев шаблоны для фрезера применяются при массовых однотипных работах:

• прорезывание углублений под дверные замки и петли
• изготовление филенчатых поверхностей дверей
• производство фигурных наличников
• нарезание шипов для соединения деревянных изделий
• изготовление одинаковых заготовок при производстве мебели

Образцы шаблонов различной формы

При многократном использовании шаблон быстро изнашивается, и точность изготовления деталей снижается. Поэтому материал шаблона должен быть прочным и стойким к истиранию. Хорошо зарекомендовала себя многослойная фанера и текстолит. Более ответственные шаблоны изготавливают из металла.

Самостоятельное изготовление шаблонов используется повсеместно. Главное при этом точно определить разницу в размерах шаблона и готовой детали после обработки.

ВАЖНО! Универсальных шаблонов не бывает. Каждая матрица изготавливается под конкретный фрезер, копировальную втулку и собственно фрезу.

Насадки по дереву

Обработка деревянных поверхностей и заготовок дает самые широкие творческие возможности использования фрезера. Профессиональные плотники и столяры применяют стационарные станки, но и ручным фрезером можно буквально творить чудеса. Для этого существуют насадки по дереву, специально разработанные для качественной обработки различных сортов материала.

Различный фрезы (насадки по дереву) для обработки древесины

При помощи таких насадок можно придать любую форму торцевой поверхности заготовки, вырезать имитацию филенки на плоскости двери, изготавливать плинтуса, карнизы, дверные коробки, штапики и многое другое. Причем одна и та же насадка позволяет выполнять разные фигурные резы в зависимости от угла применения.

Пример различных форм, которые можно сделать при помощи насадок

Опытный мастер часто самостоятельно изготавливает фрезы для каждого вида работ. Для этого по шаблону необходимо заточить каждую режущую кромку фрезы под одинаковым углом.

Это кропотливая работа, но вы получите совершенно эксклюзивный инструмент, отвечающий вашим требованиям. Впрочем, промышленно изготовленные насадки по дереву предлагают достаточно широкий выбор форм, удовлетворяют потребности большинства мастеров столярного дела.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей.Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

obinstrumente.ru

Самодельные приспособления для ручного фрезера. Узнайте, как работать ручным фрезером

Для того чтобы обеспечить нормальную работу фрезеровочного аппарата, необходимо не только правильно обращаться с используемым устройством, но и грамотно применять дополнительное оборудование, другими словами - приспособления для ручного фрезера. Чтобы данный инструмент имел возможность формировки заготовочного изделия в соответствии с требованиями мастера (то есть, срезая края и остальные места материала там, где нужно, а не там, где «так вышло»). Так вот, именно для придания обрабатываемому материалу четкой запланированной формы в хозяйстве и используются "приспособы" для ручного фрезера.

Сложность изготовления самодельных приспособлений

Зачастую производители сами доукомплектовывают свою продукцию еще на стадии производства, однако полным набором всех необходимых инструментов, увы, не каждая компания сможет порадовать потребителей. Да и зачем это делать, если в любой момент можно смастерить подходящий инструмент своими руками в гаражных условиях. Делать это можно даже без предварительного чертежа: их конструкция настолько примитивна, что справиться с такой работой сможет даже начинающий мастер. Чтобы сделать параллельный упор или какую-либо еще деталь, достаточно иметь при себе рисунок данного устройства и минимальный набор инструментов. Но если вы хотите изготовить самодельный стол для ручного фрезера, без чертежа вам точно не обойтись. Нужно все правильно рассчитать, обозначить размеры стола, после чего уже переходить к работе.

Как работать ручным фрезером?

Перед выполнением фрезеровочных работ по дереву вам необходимо удостовериться в следующем:

• Закреплена ли фреза в цанге.
• Соответствует ли установленное на верстак дополнительное приспособление его мощности и оборотам.
• Настроена ли необходимая глубина фрезеровки (при работе с погружными устройствами этот показатель измеряется при помощи специального ограничителя погружения).
• При работе с кромочными фрезами убедитесь в том, установлено ли направляющее кольцо либо подшипник, который обеспечивает нужную траекторию устройства (при этом толщина фреза должна составлять не более трёх миллиметров).

Обращаем внимание на опоры для деталей при выполнении работ

При рассмотрении вопроса "как работать ручным фрезером" также необходимо отметить, что обрабатываемая вами деталь всегда должна иметь какую-то опору. К примеру, до включения двигателя кромка подошвы или подшипник прижимается к направляющей детали или шаблону. Только тогда мастер включает аппарат и начинает фрезерование.

Ниже мы рассмотрим, какие бывают приспособления для фрезера, и чем они особенны.

Параллельный упор

Параллельный упор – это одно из немногих устройств, которые уже идут в комплекте с каждым фрезером. А потому необходимости в их самостоятельной разработке и изготовлении просто нет. Что касается функций, то при помощи упомянутого элемента можно сделать надежный упор для обрабатываемого материала, тем самым обеспечивая прямолинейное движение фрезы относительно базовой поверхности. Последняя может выступать в качестве прямой кромки детали, направляющей рейки либо стола. При наличии данного приспособления для ручного фрезера можно быстро произвести обработку кромок и фрезерование различных пазов, удерживая материал практически в положении «мертвой точки».

Направляющая шина

Этот инструмент имеет схожие функции с предыдущим. Как и параллельный упор, шина обеспечивает исключительно ровное прямолинейное движение устройства. Работа ручным фрезером по дереву при помощи направляющей шины позволяет существенно сократить время, потраченное на обработку той или иной детали. К тому же, при помощи указанного оборудования можно установить механизм практически под любым углом относительно кромки стола. В некоторых случаях конструкция рассматриваемых инструментов предусматривает наличие специальных элементов, которые облегчают выполнение определенных операций (к примеру, это может быть функция нарезки отверстий на одинаковом расстоянии друг напротив друга).

Копировальные кольца и шаблоны

Такие приспособления для ручного фрезера, как копировальные кольца, представляют собой круглую пластину с выступающим буртиком, которой может скользить по поверхности вдоль шаблона, тем самым обеспечивая точную траекторию движения фрезы. Зачастую данный элемент крепится к подошве верстака. При этом различают несколько способов его установки:

• Ввинчивание кольца в отверстие с резьбой.
• Установка специальных усиков устройства в отверстия на подошве.

При наличии такого приспособления для ручного фрезера, как шаблон, также можно достичь более точного и эффективного выполнения работ. Закрепляется означенный элемент непосредственно на самой заготовке двусторонним скотчем, после чего обе части устройства прижимаются к станку при помощи струбцин. По завершении работ специалисты рекомендуют проверить состояние кольца – посмотреть, надежно ли оно прижалось к краю шаблона или нет.

Еще одной особенностью рассматриваемого инструмента является возможность обработки не всей кромки, а лишь ее углов. При этом некоторые приспособления для ручного фрезера позволяют делать закругления сразу четырех разных радиусов. Таким образом, процесс обрабатывания материала по шаблону является отличным способом вырезания пазов для детали.

Циркули

Данные самодельные приспособления для ручного фрезера предназначаются для движения всего станка по определенной окружности. Конструкция указанного инструмента включает в себя основную деталь (циркуль, состоящий из одной штанги), прикрепленную концом к основанию фрезера, и второстепенную – винт со штифтом, вставляющимся в отверстие станка. Величина и радиус окружности устанавливается непосредственно по смещению станка относительно конструкции устройства. Прежде чем начать работу, необходимо тщательно закрепить инструмент к основанию и убедиться в исправности и нормальном функционировании фрезера. Стоит отметить, что наиболее эффективным и легким в использовании является тот циркуль, у которого имеется не одна, а сразу две штанги.

Чаще всего этот инструмент изготавливается из прозрачного оргстекла. На его поверхности дополнительно наносится небольшая метрическая шкала. Стоит отметить, что некоторые модели циркулей могут иметь окружность длиной до 150 сантиметров. При помощи такого устройство можно запросто изготовить круглую столешницу на несколько человек.

Однако вернемся к принципу работы. При помощи углового рычага с точной шкалой осуществляется копирование по заготовке. При этом здесь у вас появляется возможность центровать кольцо непосредственно под фрезой. Угловой рычаг, который дополняется специальной опорной платой, также обеспечивает точное фрезерование кромок.

Вся конструкция данного приспособления состоит из опорной плиты, набора щупов и устройства защиты от стружки.

Приспособления для копирования идентичных устройств и деталей

Под данной характеристикой подразумевается набор инструментов, состоящий из углового рычага и специальных копировальных щупов, которые нужны для изготовления партии идентичных деталей. Чаще всего такое оборудование применяется в тех случаях, когда возникает необходимость в тиражировании деревянных устройств небольших размеров. Но прежде чем начать работу с таким фрезером, необходимо заранее подготовить шкалу углового рычага (цена деления - 1/10 мм). После того как будет выставлена шкала, вы на 100 процентов будете уверены в правильной центровке упорного кольца под фрезой, расположение которой зависит от значений, выставленных на угловом рычаге. Также данный регулировочный элемент может снабжаться опорной платой и специальным механизмом, защищающим поверхность устройства от стружки. Применение таких деталей существенно ускорит и обезопасит обработку кромок изделий.

fb.ru

Шаблоны для фрезера своими руками: практические моменты

Сейчас очень трудно представить себе любое слесарное мероприятие без использования фрезера. А ведь не так давно люди делали пазы, мастерили объемные фигуры при помощи рубанка, стамески и ножовки. В современное время все большую популярность приобретают различные фрезерные устройства, в том числе сделанные самостоятельно. Шаблоны для фрезера своими руками позволяют облегчать управление механизмом, помогают проводить обработку поверхностей максимально точно и аккуратно.

Схема параллельного упора на ручном фрезере.

Такое приспособление необходимо там, где нужно проделать отверстие, разгладить кромку изделия, вырезать объемную фигуру. Фрезерование применяется при вырезании орнаментов, узоров, подготовке ниш для установки уголков, замковых механизмов, петель. Этот инструмент позволяет убрать фаску, закруглить кромку любой детали. По своим характеристикам фрезер напоминает действия рубанка.

Это обрабатывающее приспособление работает с древесиной, пластиком и алюминием. Однако каждый из случаев предполагает установку заданных скоростных режимов и соответствующего оснащения. Несмотря на активное применение фрезера, такие атрибуты строительного значения, как стамеска, ножовка, резак все же используются в работе. Применение шаблонов для этих установок часто связывается с изготовлением мебели.

Изготовление самодельного мебельного шаблона

Правильное направление при работе фрезером.

Любой работник мебельной организации прекрасно знает, как нелегко сделать угловую кухню. Установка столешницы требует точных соединений, закругления передней кромки и уплощения других частей. Известно, что плоская грань, приставленная в виде закругленного начала, приобретет несимпатичный облик с заметным грубоватым швом. Чтобы обрезка была проведена правильно и аккуратно, применяют фрезерное устройство и специально изготовленный шаблон для мебели. Создать самостоятельно такие образцы не так уж и сложно.

Главными приспособлениями, без которых монтаж будет невозможен, будут:

• лист ДВП;
• ручной фрезерный механизм;
• чертежи.

Вернуться к оглавлению

Поэтапное изготовление шаблона для мебели

Детали мебели, выпиленные по шаблону, имеют одинаковую форму и размер.

1. Такой шаблон, изготовленный своими руками, будет осуществлять свои функции ничуть не хуже приобретенного в магазине. Чтобы его создать, нужно приготовить чертеж и обложку к обрабатывающему станку. Затем делается пробная самоделка из листа ДВП, ее толщина приравнивается 8 мм.
2. Далее проводится замер диаметра фрезы и самого станка. Затем рисуются 2 пересекающиеся линии, угол которых равен 135°. Чтобы сгладить эти показатели, берется дуга. Для вычисления ее радиуса следует выяснить аналогичные показания у фрезы и колец. Из величины первого устройства следует вычесть получившуюся разницу радиусов колец и фрез.
3. Получается внутренняя дуга. По ее основанию проводится фрезерование ровного торца постформинга. По мере движений кольца по заданному радиусу фреза описывает такую дугу, диаметр которой равен собственному.
4. От проведенного отрезка откладываются 2 линии, параллельные друг другу. Дистанция между этими точками приравнивается диаметру кольца используемого фрезера. К этим показаниям прибавляется 5 мм. Линия берет начало от середины предшествующей дуги.
5. Точка соединения отрезков сглаживается при помощи дуги. Ее радиус соответствует аналогичным показаниям упорного кольца устройства. Во время движения фреза уже не сможет осуществить дугообразных движений.
6. Нужно нарисовать 2 равноценные прямоугольника, имитирующие контуры столешницы. На них накладывается угол, после чего проводится его удлинение на определенное расстояние.
7. Выставленные на шаблон пометки заметно упростят работу. Дуги верхнего и нижнего рядов совмещаться не будут. Поэтому проводить выверку для каждой детали нужно немного смещая эти границы.

Правила работы с шаблонами для фрезера.

Вернуться к оглавлению

Шаблоны для ручного фрезера

1. Первым делом следует сделать шаблон из оргалита твердых пород, толщина которого приравнивается 6 мм. Высота трафарета из МДФ соответствует 12 мм. Эти материалы очень удобны в обработке и ничуть не уступают древесине. Однако их углы легко прогибаются от случайных ударов или падений. Чтобы шаблоны служили долгий срок, необходимо взять березу высокого качества. Несмотря на ее высокую стоимость, в отличие от МДФ, она обладает большей прочностью и постоянством характеристик.

Фрезерование кромки с использованием шаблона и копировального кольца.

На поверхности шаблона прочерчиваются границы деталей с соблюдением натуральных пропорций. Затем сверлятся стартовые пазы, ненужный материал режется лобзиком, соблюдая около контурной линии отступ в 1 мм. Края кромки тщательно шлифуются, бумажный трафарет убирается.

2. При помощи шаблона создается заданное количество деталей. Затем этот элемент кладется на изделие и обводится карандашом. Ненужный материал выпиливается, отходя от контура на 1,5 мм. Аналогичные действия осуществляются с другими заготовками.
3. С помощью двустороннего скотча на основе ткани шаблон фиксируется на одно из изделий. Чтобы работа прошла максимально быстро, следует в цангу станка вставить фрезу, имеющую на хвостовике подшипник. Эта деталь скатывается по краю трафарета.
4. Затем нужно выбрать тип фрезы. Все разновидности с подшипниками используются для фрезеровки согласно шаблонам, прибор держится в руке и устанавливается на поверхность. С помощью копирующей фрезы осуществляется контроль работы станка в тот момент, когда деталь передвигается по столу, шаблон располагается сверху.
5. Пространство между острием и хвостовиком необязательно обрабатывать фрезой с подшипником в один проход. Сделать это можно за 2-3 раза, применяя более дешевый вариант фрезы. Фрезерование проводится при выравнивании подшипника со средней частью толщины трафарета.
6. Близко к фрезе ставится упорное стержневое устройство. Станок включается, деталь прижимается к этой детали и постепенно двигается к крутящейся фрезе до тех пор, пока подшипник не соприкоснется с шаблоном. Фрезерование внешних контуров проводится против движения часовой стрелки, внутренние очертания — в противоположную сторону. В момент соприкосновения подшипника фрезы с шаблоном, деталь убирается от стержневого упорного устройства.

Копирующее устройство у хвостовика функционирует аналогично, однако, требуется повернуть деталь, чтобы трафарет смотрел на поверхность стола. Фрезерование проводится аналогично работе фрезерного стола. В процессе проведения манипуляций важно следить за целостностью основания верстака.

Вернуться к оглавлению

Клиновидные шаблоны для ручного фрезера

Шаблон для закругления углов.

Сделать шаблон в виде шипов или клиньев можно собственными силами. Это соединение отличается элегантностью и чаще всего применяется при производстве мебели. А там, как известно, требуется высокое качество сборки. Применяя в работе такие примитивные приспособления, как пила и стамеска, здесь не обойтись без определенного опыта в строительной сфере, чего не скажешь о ручном фрезере. Он позволяет проводить заданную работу даже новичкам.

Как получить соединение шаблонов для фрезера, чтобы он четко обозначил клинья на всех заготовках? Для этого можно использовать ручной станок с достойными характеристиками. Кольцо обязательно должно подходить по размеру к станку, в противном случае его следует приобрести.

Клиновидное устройство частично скрытого типа можно увидеть с одной из сторон. Соединение сквозного характера прослеживается с обеих точек. Для совмещения двух деталей светлый элемент устанавливается строго вертикально. Периодически межзубное пространство шаблона очищается от опилок. По завершении работы имеющиеся шероховатости необходимо обработать наждачной шкуркой.

Вернуться к оглавлению

Основные практические моменты

Фрезерование паза по шаблону.

1. Соединение частей.

Объединения, выполненные с помощью ручного фрезера, устанавливаются на всю глубину, она остается прежней после завершающего крепления. В каждое углубление перемещается любое из копировальных колец. Шаблон сдвигается в процессе фрезеровки двух элементов. Смещение деталей должно быть максимально точным, запирая их опорными стержнями в количестве двух штук. Итак, при помощи фрезера удалось получить наиболее точное несколько скрытое шиповое соединение. Здесь нет необходимости проводить дополнительное склеивание. Детали прочно закрепляются между собой.

2. Замер и фиксация шаблонов.

Шиповый механизм изготавливается из стали, части этого устройства представлены двумя штангами и винтами. Глянцевитый шаблон помогает образовать несколько скрытое соединение клиновидного характера. Оно легко заменяется механизмом шипового совмещения или устройством «ласточкин хвост». Потом устанавливается глубина копировального кольца. Дальнейшее фрезерование связывается с его передвижением по зубчикам шаблона.

3. Крепление деталей.

Две части крепятся штангами.

Детали регулируемого шаблона.

Деталь темных расцветок горизонтального расположения плотно соединяется с вертикальным элементом более светлого тона, находящимся на одной линии с верхней планкой.

4. Регулирование соединяющих элементов.

Для корректировки совмещаемых точек детали подводят к маленьким стержням, которые немного сдвигают основание.

5. Монтаж шаблона.

Шаблонное устройство перемещается в нижнюю часть общего механизма, закрепляясь винтом. Как только будет отрегулирована глубина, можно осуществлять фрезеровку.

В этом устройстве возможно провести зажим элементов, ширина которых соответствует 300 мм и менее. Наибольшие показатели толщины могут отличаться на несколько мм.

6. Шаблоны для пальцевых соединений.

Для такого устройства заготовка размещается в вертикальной позиции и обрабатывается фрезой пазового типа. Шипы обладают ровными краями при их параллельном расположении. Для сохранения целостности детали, в момент фрезерования устанавливается опорное приспособление в виде бруска.

moiinstrumenty.ru

Как сделать фрезерный стол своими руками: чертежи, видео

Каждый, кто всерьез занимается обработкой дерева, знает, насколько важно наличие хорошего фрезера. Однако вовсе необязательно отдавать за этот инструмент заоблачные суммы — его вполне можно смастерить своими руками. О том, как это сделать, и пойдет речь в этой статье.

Содержание статьи:

Изготовление фрезерного стола + (Видео)

Качественно сделанный фрезерный стол значительно повышает эффективность работы с ручным фрезером. Однако их покупка может влететь в копеечку, потому куда проще будет сделать такой стол самостоятельно, используя для этого специальные чертежи. Это позволит порядочно сэкономить средства и, к тому же, процесс не отнимет слишком много времени. Существует несколько типов фрезерных столов: стационарный, адаптивный и портативный. В этой статье речь пойдет о стационарном варианте, ведь он наиболее сложен в исполнении. А, значит, научившись делать его, остальные типы фрезеров можно будет изготовить без труда.

Выбор чертежей и материалов

Перед тем как приступать к какой-либо работе, следует определиться, какой именно результат необходимо получить. Проще всего будет сделать фрезерный стол на основе обычного верстака, но лучше все-таки делать отдельную конструкцию. А если же для этой цели все-таки берется обычный стол, то он должен быть очень крепким и устойчивым. Важно правильно подобрать и габариты: так, оптимальная высота составляет примерно 90-100 см. Еще более удачным выходом будет стол с регулируемой высотой, ведь это позволит подстраивать фрезерный станок под потребности мастера. Общий вид элементов фрезерного стола можно увидеть ниже.

Что до материалов, то здесь тоже существуют свои тонкости. Зачастую крышки для такого стола изготавливают из МДФ-плиты. В целом, это оправдано: они недорогие, легкие и удобные в использовании. Популярным материалом является также фенольный пластик — он более прочный и долговечный, чем МДФ. Но и более дорогой — примерно на 20%. Можно изготовить столешницу из листа металла. Важно одно — поверхность должна быть абсолютно гладкой, так как заготовки должны легко перемещаться по поверхности стола, нигде не цепляясь и не застревая. Толщина крышки не должна превосходить 35 мм.

Из инструментов для работы понадобятся:

• Электрическая дрель.
• Стамеска.
• Шлифовальная машинка. В принципе, шлифовку можно произвести и вручную при помощи наждачки, но это займет куда больше времени.
• Рубанок.
• Шуруповерт.
• Лобзик.

Как видно, и материалы, и инструменты для изготовления фрезерного стола не так уж и сложно раздобыть. Но крайне важно, чтобы все было качественным, ведь от этого напрямую зависит долговечность и надежность изделия.

Этапы изготовления стола

Когда все подготовительные работы завершены, можно приступать непосредственно к изготовлению изделия. Выполняется все в несколько этапов. Они будут перечислены ниже.

1. Сборка станины. Именно так называется стол, на котором будут монтироваться остальные детали фрезерного станка. Если в качестве основы берется уже готовый стол, то этот пункт можно опустить. Однако, как уже говорилось, будет удобнее, если станина будет делаться с нуля. К примеру, достаточно удачным можно считать такой вариант:
2. Установка монтажной пластины. На крышку стола необходимо установить не слишком толстую доску или текстолит. Толщина этой детали не должна превышать 8 мм. Опять же, можно взять для этой цели металлическую пластину — такая деталь прослужит долго. В ней делается отверстие, по размеру соответствующее фрезеру. Также делаются 4 отверстия по краям, с помощью которой монтажная пластина крепится к крышке стола. Важно, чтобы пластина не выступала за края столешницы, иначе за нее будут постоянно цепляться. То, как выглядит это приспособление, можно увидеть на картинке ниже.
3. Изготовление продольного упора. Он необходим для выполнения множества фрезерных работ. Пластина, используемая в качестве направляющей, должна быть идеально ровной и строго перпендикулярной к столешнице. Удобной в использовании будет направляющая с Т-образным пазом. К станине параллельный упор крепится при помощи зажимов определенного типа. Для того, чтобы пластина оставалась перпендикулярной к столешнице, используют специальные опорные ножки. Вот как выглядит направляющая шина:

   Направляющая шина

4. Установка паза для подвижного упора. Обычно при помощи фрезера обрабатывают продольные кромки, но порой нужно работать с пазами, расположенными поперек досок. Именно для таких случаев предназначен параллельный упор.

Существуют некоторые нюансы, связанные с выполнением каждого из пунктов. Однако каждому, кто имеет опыт работы с изделиями из дерева, будет под силу сделать фрезерный стол. Важно лишь внимательно отнестись к поставленной задаче.



Как сделать фрезер собственноручно + (Видео)

Большинство людей предпочитает покупать готовые инструменты, но некоторые из них вполне можно сделать своими руками. Относится к таковым и ручной фрезер. Конечно, речь не идет о сборке с нуля — это отнимает уйму времени. Зато фрезер вполне можно сделать из другого, более простого и дешевого инструмента. К примеру, из дрели. Также можно сделать этот инструмент из болгарки или перфоратора. Оптимально брать устройство мощностью от 600 до 1000 Вт ( это может быть «Фиолент» или что-то в таком духе). Вся конструкция будет состоять из мотора (то есть непосредственно дрели) и рамки, в которой он будет фиксироваться. О том, как именно будет происходить процесс, речь пойдет ниже.

Процесс изготовления фрезера

Первым делом изготавливается рамка, в которую потом надо будет установить дрель. Она вырезается из ДСП-плиты, затем сверху устанавливается специальный железный хомут для дополнительной фиксации. Части конструкции скрепляются между собой саморезами. В патрон дрели зажимается фреза. Чтобы конструкция была достаточно устойчивой, рамка прикрепляется к столешнице при помощи саморезов. Конечно, даже при, казалось бы, хорошей фиксации, дрель может пошатываться в рамке, что приведет к тому, что деревянные детали, обработанные на таком фрезере, будут выглядеть неаккуратно. Неплохим выходом станет размещение поворотного рычажка сбоку, а не сверху — мотор в таком случае будет меньше расшатываться при работе.

Конечно, есть у такого решения и определенные недостатки. К примеру, такое самодельное устройство не подходит для длительных работ: при постоянном использовании оно быстро выйдет из строя. А из-за небольшой мощности с помощью такого инструмента сложно обрабатывать древесину твердых пород. Но фрезер, сделанный из дрели будет стоить недорого, он простой в использовании, да и собрать его сможет даже новичок. Потому используется такая конструкция достаточно часто.

В заключение стоит отметить, что не стоит бояться делать инструменты для работы по дереву самостоятельно: дорогое заводское оборудование, несомненно, будет в чем-то лучше, но порой доступность и низкая цена играет куда большую роль. В особенности если речь идет об изделиях, где не обязательно придерживаться высокой точности. Идеально подойдет такое собранное самостоятельно изделие для тех, кто только учится работать по дереву, но порой оно может выручить и более опытных мастеров.

instrument-blog.ru

---

•
  Отделка дома снаружи сайдингом
•
  Отделка дома снаружи сайдингом
•
  Гель для ламината
•
  Гель для ламината
•
  Как сделать правильно освещение в гараже
•
  Как сделать правильно освещение в гараже
•
  Винтовые сваи технология монтажа
•
  Винтовые сваи технология монтажа
•
  Лаз для кур размеры
•
  Лаз для кур размеры
•
  Сэндвич для откосов
