Если вы проживаете в своем доме, тогда вам точно не помешает дополнительный источник энергии. На сегодняшний день к дополнительным источникам относятся электрические генераторы. Отключение света иногда негативно может сказаться на работе вашей техники. Именно поэтому многие люди перешли на использование генераторов. Купив себе генератор, вы не решите ситуацию. Вам также необходимо будет произвести подключение генератора к дому. Это достаточно трудоемкий процесс, но решить его можно самостоятельно. Благодаря этой статье вы узнаете, как подключить генератор к дому. Схема подключения генератора к сети дома может быть двух видов. Изучив эти два способа, произвести подключение генератора можно будет самостоятельно. В этом случае вы сможете значительно сэкономить свои средства на вызове мастера. Вот эти методы: При использовании этого метода можно использовать два вида рубильников: перекидной или реверсный. Реверсный рубильник имеет три вида перехода. С их помощью вы можете переключать домашнюю сеть к различным источникам питания. К каждому виду рубильника можно подключать три ветки: Электрические генераторы имеют достаточно простой принцип работы. Он будет работать при выключении основной сети. Если подача тока нормализуется, тогда генератор прекратит свою работу. Активно работать в вашем доме должен только один источник. При подключении генератора лучше всего использовать медный кабель. Вот схема крепления для контактов: Эта схема контактов вам может пригодиться и при подключении кондиционера. Вот основные этапы запуска генератора: Подключение генератора к электросети может быть автоматизированным. На сегодняшний день многие устройства имеют эту функцию. При отключении света в вашем доме система автоматически запустит устройство в работу. При возобновлении электричества устройство будет отключено. Эти устройства имеют достаточно простой принцип работы. Он состоит из: Подключение генератора в частном доме включает в себя выполнение определенных правил. При соблюдении этих правил вы сможете обеспечить себе надежную защиту и безопасность: Для того чтобы ваша домашняя электростанция имела хорошее заземление может потребоваться металлический прут, трубка и оцинкованное железо. Это основные материалы, которые вам будут необходимы. Трубы, которые необходимо поместить в землю обеспечат надежное заземление вашего устройства. Необходимо чтобы трубка была постоянно влажной. Подключение электрического котла также требует правильного заземления. Рекомендуем вашему вниманию: правильное подключение водонагревателя. vse-elektrichestvo.ru Все наши жилые дома подключены по третьей категории электроснабжения. А это значит, что перерывы в электроснабжении могут быть до суток. В наше время уже трудно представить дом без электричества, где постоянно работает холодильник, морозильник. В некоторых районах перебои с электроснабжением бывают очень редко, а где-то поломки в электросетях могут случаться достаточно часто в виду тех или иных причин. В таких районах, дачных поселках бесперебойное питание является очень актуальным. Тема для написания статьи возникла у меня совершенно случайно. На выходных помогал брату заливать фундамент для дома. Сейчас, наверное, на каждой стройке можно увидеть электрическую бетономешалку и бензогенератор, если на участке еще не подведено электричество. Обычная бетономешалка, которая работает от обычного бензинового однофазного генератора. Купить такой генератор можно за 300-500$. Вот там и возникла у меня идея подключения этого бензогенератора к дому, в случае пропадания электричества. Бензиновый генератор Бензиновые генераторы такого класса запускаются от ручного стартера, поэтому подключение к электрической схеме дома будет достаточно простым. Ниже показана, какая у вас должна быть схема щитка учетно-распределительного. Подключение генератора к дому через розетку Питающий кабель должен приходить на выключатель нагрузки, затем установлен счетчик электрической энергии, защитный автоматический выключатель (либо дифференциальный автомат на 300мА). Количество групповых автоматов зависит, насколько у вас большой дом. Я условно показал 2. А вот QF3 это как раз та линия, к которой мы будет подключать наш бензогенератор. Подключение бензинового генератора к дому нам, можно сказать, обойдется бесплатно, поскольку линию с установленной розеткой мы будем использовать не только для генератора. Розетку нужно установить на наружной стене дома где-нибудь под козырьком дома. Розетка должна быть со степенью защиты не менее IP44. Если у вас дом с гаражом, то розетку для бензогенератора лучше поставить у выхода с гаража, поскольку генератор будет храниться в гараже и не потребуется далеко нести в случае пропадания электричества. Вернемся к схеме. На этой третьей группе я установил автомат на 16А, кабель должен быть медный сечением не менее 3×1,5мм2. Этого достаточно, чтобы в доме работал холодильник, освещение и другие бытовые приборы. Разумеется, в такое время лучше одновременно не использовать мощные электроприборы, такие как стиральная машина, чайник, электрическая плита. Если у вас генератор более 3кВт, то автомат, кабель и розетку можно установить на порядок выше. Если автомат более 16А, то и розетка должна выдерживать соответствующий ток. Рядом с домом у вас должен быть забит контур повторного заземления. От этого контура нужно провести проводник до места установленной розетки. Это необходимо для заземления бензогенератора. На корпусе у него есть специальный зажим для заземления. Для присоединения генератора к сети дома нужно изготовить шнур с двумя вилками, а для заземления бензогенератора можно сделать перемычку из провода ПВ3. Теперь все готово, чтобы применить наш бензогенератор в качестве резервного источника питания в случае аварии в электросетях. При исчезновении электричества первым делом нужно пойти и отключить автоматический выключатель, который у вас установлен после счетчика. ОТКЮЧЕНИЕ ВВОДНОГО АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ ОБЯЗАТЕЛЬНО!!! Затем идем в гараж, выносим бензогенератор на улицу, заземляем его, заправляем бензином, включаем в розетку. После всего этого можно завести генератор. Не в ком случае не включайте бензиновый генератор в закрытом помещении!!! После восстановления подачи электроэнергии, необходимо проделать все операции в обратном порядке, т.е. вводной автомат включаем после того как отключили генератор. Вот так можно подключить бензиновый генератор к дому, а установленная для него розетка может использоваться для переносного инструмента в гараже, подключения газонокосилки и других электроприборов, которые используем на улице. Разумеется, при желании можно сделать схему, чтобы генератор включался автоматически, но для этого нужен специальный генератор, который должен быть выполнен во всепогодном исполнении либо установлен в специальном помещении с отводом выхлопных газов. Предлагаю еще вашему вниманию более правильную схему с заземлением. Двухполюсный переключатель позволит перейти с системы заземления TN-C-S на систему заземления IT. Схема подключения генератора к частному дому с заземлением На схеме показан однополюсный автоматический выключатель, но можно взять и 1Р+N и разрывать фазный и нулевой проводники. Если имеются лишние деньги, то можно поставить и блок АВР 220blog.ru Кажется, что не может возникать вопрос о том, как подключить генератор к сети дома. Схема процесса предельно проста: привез установку, включил ее, и все. Но на деле оказывается не все так просто. Поэтому об основных трудностях, которые появляются при подключении, стоит поговорить отдельно. Подключая генератор, приходится взаимодействовать с тремя сетями: централизованной, энергопотребителей и проводкой самого устройства. В зависимости от того, как они будут соединяться, подбирается подходящая схема. Есть разные способы запитывания установок, для которых необходима энергия электрического генератора. В первом случае их просто включают в розетку прибора. Здесь все просто и дополнительных комментариев не нужно. Никаких цепей и подключений здесь дополнительно не делают. Также подключение происходит к потребительской сети, которая не имеет отношения к общецентрализованной. Тогда генераторные провода подсоединены к разводке энергетических потребителей. Это второй способ, как подключить генератор к сети дома. Схема его называется постоянной. Здесь в обязательном порядке должно быть предусмотрено точное соответствие сечений проводов номинальному генераторному току. Также устройство посредством автоматических или ручных приспособлений может соединяться в единую цепь, имеющую общецентрализованную сеть. Тогда, если напряжение от нее исчезнет, все энергетические потребители начнут запитываться от генератора. Это подключение получило название резервного. Если в первом способе ни вилка, ни аппарат предварительно не подготавливаются к подсоединению, то в последующих двух требуется провести дополнительную работу. Последний вариант является самым сложным. Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме. Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства. Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения. Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора. Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток - подключение до предохранителя. При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы. Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке. Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома. Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается. Перед подключением аппарата следует проконтролировать, чтобы мощность потребителей, которые подсоединятся, не была выше номинальной генератора. Для избежания перегрузки должен соблюдаться определенный порядок. Сначала подключают те энергопотребители, которые наделены наибольшими токами при пуске. Далее приборы подсоединяются по убыванию. В самом конце следуют энергетические потребители, имеющие коэффициент пускового тока — единицу. Такими устройствами являются, к примеру, электрические нагреватели. Когда подключают бензиновый или дизельный генератор, иногда допускают ошибки. Они заключаются во включении генератора к централизованной сети напрямую или соединении проводов от генератора прямо в розетку. Делать этого нельзя, так как большая нагрузка может способствовать формированию пожароопасной ситуации, когда разрушится розетка и электрическая проводка. Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других. Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться. Генераторы для дачи немало шумят. Шум распространяется посредством основания, корпуса и отработанных выхлопных газов. Чтобы снизить этот показатель: Генераторы для дачи нужно заземлять. Это реализуется при помощи металлического прута, трубы и листа оцинкованного железа. Заземлитель опускают в землю, фиксируют специальными приспособлениями и подсоединяют к клемме заземления генератора. При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой. Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия. Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме. fb.ru Подключение генератора Содержание статьи Ниже на картинках представлена схема подключение генератора своими руками к обычной розетке запитанной от домашней сети. Бензиновые генераторы получили самое широкое распространение в быту. Когда нет электричества, они быстро запускаются вручную, а те модели бензиновых генераторов, которые стоят дороже, оснащены стартером и автозапуском, что значительно упрощает их быстрый ввод в эксплуатацию. О том, как выбрать бензиновый генератор для дома, было написано в другой статье, в этой же будет рассказано о том, как его подключить своими руками. Хотя это и не принципиально важно, но всё же лучше на вилках с переходником от дома к бензогенератору пометить, с какой стороны розетки находится фаза. Если есть гараж, то идеальным вариантом подключения бензинового генератора является установка розетки от дома именно в нём. В таком случае, бензиновый генератор устанавливается прямо в гараже, а переходник подключается от розетки к бензогенератору напрямую. Единственное что нужно не забыть, при этом сделать, так это при запуске бензинового генератора выключить автоматы на счётчике ввода электричества в дом. После того как централизованное напряжение возобновиться, бензиновый генератор выключается, а переходник отсоединяется от розетки, после чего можно включать автоматы на электросчётчике, для ввода в эксплуатацию основной ЛЭП. У вышеописанного способа подключение генератора к дому есть один существенный недостаток, это риск выхода из строя электрооборудования и самого бензинового генератора. Если, например, произойдёт ошибка при подключении генератора, а именно не будут выключены автоматы основного ввода электроэнергии в дом, то при её возобновлении, возникнет попросту замыкание. Поэтому существуют более безопасные способы и схемы подключения генератора к дому посредством, например перекидного рубильника. Перекидной рубильник для подключения бензинового генератора имеет три основных положения. Одно положение нейтральное, в котором напряжение отсекается полностью, другое положение рубильника служит для подсоединения дома от бензинового генератора, а третье положение, наоборот, от основной сети 220 Вольт. Кроме того, существует и способ автоматического подключения бензинового генератора к дому, когда напряжение в сети пропадает. Для этого достаточно использовать блок АВР, который при отключении электричества в доме, автоматически запустить бензиновый генератор (если тот имеет режим автозапуска) и, напротив, при появлении напряжения выключит его. samastroyka.ru Главная » Электрооборудование » Генератор » Простое руководство о том, как подключить генератор к сети дома без посторонней помощи Запасной источник электроэнергии никогда не помешает в доме на случай чрезвычайных ситуаций. Внеплановое и бессрочное или аварийное отключение света отрицательно может сказаться на электроприборах. И если ваша система отопления зависит от электроснабжения, то зимой есть риск остыть дому и замерзнуть его хозяину. Приобретение генератора – это еще не выход. А вот правильное подключение даст гарантию безопасного использования прибора и обеспечения питания на время сбоя. Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам: Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки: Для корректного учета потребляемой дома электроэнергии очень полезно знать, как подключить электросчетчик. Необходимо лишь придерживаться общей схемы установки и учитывать разные параметры устройства при его выборе. Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества. Схема крепления контактов: Важно соединить всю цепь, а потом запускать генератор! Как запустить генератор в работу : Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается. Такой блок можно приобрести отдельно в магазинах электротоваров. Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом. Соблюдение правил убережет от замыканий, травмирования и т. д.: Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его. Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм). Предварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником. Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях. Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху. Пользуйтесь электрическими приборами правильно! Любители рыбной ловли и активного отдыха знают насколько неудобно обходиться без освещения вечером. Та же проблема возникает и у владельцев дачных строений и загородных коттеджей, если к поселку не подведено электричество или часты перебои с ним. Лучшим выходом в такой ситуации является установка бензогенератора. О том, как правильно это сделать речь пойдет далее. В конструктивном плане такой агрегат представляет собой двигатель внутреннего сгорания, объединенный с генератором и предназначенный для выработки электрического тока. Чаще всего используются четырехтактные модели. Коленчатый вал таких устройств имеет частоту вращения до 3000 об/мин. От него тяговое усилие передается генератору. Это приводит к преобразованию вращательной энергии в электрическую. Кроме этого, каждый агрегат снабжается топливным баком. В зависимости от назначения генератора изменяется и объем. У промышленных моделей он может достигать более 100 л, бытовые генераторы имеют небольшие баки, объемом в 10-15 л. Большинство современных мини электростанций способны подстраиваться под необходимую нагрузку, что позволяет снижать обороты двигателя и экономить топливо. Главное – это правильно выбрать бензогенератор и выполнить подключение. Классификация этих устройств выполняется по различным параметрам. Начнем с назначения, в зависимости от этого параметра различают: Последние обладают более высокой мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес свыше 300 кг и чаще всего работают на дизельном топливе. Бытовые генераторы или бензиновые имеют компактные габариты и очень удобны в транспортировке. Они представлены широкой линейкой мощностей и могут использоваться как в частных домах, так и для походов, рыбалки. В зависимости от этого изменяется и схема подключения бензиновых генераторов. Запуск таких устройств осуществляется различными способами: Самым простым и дешевым является генератор с ручным запуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие при помощи ключа, как автомобили. Последние модели, оснащенные контроллером, который управляется программой запуска – одни из самых дорогих, но в то же время удобных в эксплуатации. Выбирая бензогенератор нужно обращать внимание и на то однофазный он или трехфазный, а также на то имеется ли в нем переключатель режимов и выходы с различными типами напряжения. Особенно актуальны эти параметры, если планируется использовать генератор на строительной площадке для работы с оборудованием. Но все же самыми популярными являются инверторные агрегаты. Их главным отличием от обычных моделей является наличие стабилизатора или инвертора, предназначенного для выравнивания колебаний тока. Такие приборы применяются для питания высокоточных машин и механизмов. Как рассчитать мощность генератора Чтобы не ошибиться в выборе мини электростанции необходимо заранее определиться с ее основными характеристиками, такими как мощность, уровень шума, тип двигателя. Но если с двумя последними можно разобраться в процессе покупки оборудования, то мощность нужно рассчитать заранее. Поскольку она зависит от активной составляющей нагрузки и коэффициента, то для определения номинального значения определяют сначала полную по следующей формуле: Далее переходим к расчету мощности потребителей электричества. Но для этого необходимо знать установленное значение этой величины для приемников и коэффициенты мощности и спроса, которые определяют по справочникам. Если для вас выполнить это сложно, то стоит обратиться к специалистам торговой сети или организаций, занимающихся обслуживанием дизельных генераторов. Смотрим видео, рассчитываем мощность: Исходя из практики можно сказать, что для садового домика вполне хватит электростанции мощностью в 2 кВА, а для большого коттеджа – от 10 до 20 кВА. Но это средние значения, поэтому вычислять для своих потребностей все равно придется. Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями: Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как: Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке. Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора. Схема подключения к единой электросети Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной. Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском. Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией. Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора. Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения. Смотрим видео, установка и подключение. Нюансы в работе: Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору. Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике. Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости. Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети. Подавляющее большинство бытовых электрических генераторов работает на бензине (бензогенератор), но встречаются маломощные дизельные или даже газовые электрогенераторы, пригодные для использования в качестве резервного источника питания электроприборов, включенных в домашнюю сеть. Наиболее популярными являются электрогенераторы мощностью 3-5 кВт – данного объема электроэнергии хватит для функционирования наиболее важного домашнего оборудования. Бензиновый генератор мощностью 3 кВт Если на момент отключения электричества самым важным критерием является время, то бензогенератор можно аварийно подключить к домашней сети двумя достаточно быстрыми способами: Для первого способа потребуется кабель с двумя подключенными штепсельными вилками на обоих концах. Линия розетки должна выдерживать максимальную мощность (ток) генератора. Как правило, электрогенераторы имеют автоматический выключатель для защиты от перегрузки, но наличие автомата с соответствующим номиналом на линии розетки не повредит. Схема подключения резервного электрогенератора к домашней сети показана на рисунке ниже: Схема подключения автономного электрогенератора через розетку При возобновлении подачи электроэнергии необходимо сначала заглушить генератор, вынуть вилки из розеток на генераторе и от домашней сети, затем включить вводный автомат на щитке. Включение сетевого напряжения при включенном в домашнюю сеть электрогенераторе приведет к его выходу из строя Кабель с двумя вилками также не является безопасным, так как при оставлении одного из концов включенным, возможно поражение при прикосновении к оголенным штырькам в момент возобновления электроснабжения или тестового запуска электрогенератора. Частое применение такой схемы может усыпить бдительность, поэтому возникает риск аварийной ситуации при одновременном включении генератора и вводного автомата. Небезопасный кабель с двумя вилками, используемый исключительно для экстренного подключения генератора Второй способ, с отключением одного источника питания (выводы от счетчика) и подключением резерва (бензогенератор) является более безопасным в плане исключения одновременного их включения, но требует частой манипуляции с проводами и клеммами при повторяющейся ситуации с исчезновением электричества. К тому же, выводы от счетчика при возобновлении внешнего энергоснабжения могут оказаться под напряжением, если ввод электричества в дом осуществлен напрямую, без вводного автомата. Чтобы исключить манипуляции с проводами и клеммами и сделать все правильно, подобную схему подключения можно воссоздать при помощи перекидного рубильника, который переключает домашнюю сеть с основного на резервный источник питания. Для исключения всех возможных аварийных ситуаций, перекидной рубильник должен быть двухполюсным для однофазной сети, или четырехполюсным для включения в трехфазную систему. Применение перекидного рубильника для подключения электрогенератора к сети В данном случае рабочий ноль домашней электросети также отсоединяется от линии электроснабжения, получается система с изолированной нейтралью (IT). При существующем в домашней сети защитном проводнике заземления провод PE нужно подключить к корпусу генератора. Если домашняя сеть двухпроводная, то бензогенератор нужно заземлить при помощи заземлителей. Алгоритм включения и выключения резервного электропитания будет следующим: На видео ниже показаны технические нюансы запуска и обслуживания генератора: Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать. Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже: Подключение системы автоматического запуска генератора От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм. Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами. Контактор, работающий как перекидной рубильник Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор. Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить. Пример самодельной схемы для автоматического запуска генератора Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится. Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео: Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора. Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива. Поэтому следует уделить особое внимание качественному подключению генератора к сети. Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты. Помещение под генератор должно очень хорошо вентилироваться Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания: Подключение проточного водонагревателя Терморегуляторы для систем отопления, а также их подключение Зарядка аккумулятора без зарядного устройства Подключение варочной панели Общее описание индукционных котлов для дома и их подключение Источники: http://elektrik24.net/elektrooborudovanie/generator/kak-podklyuchit-k-seti-doma.html, http://generatorvolt.ru/benzinovyjj/delaem-skhemu-i-ustanovku-benzogeneratora-k-domu.html, http://infoelectrik.ru/podklyuchenie-elektrooborudovaniya/pshema-podklyucheniya-generatora-k-domu.html electricremont.ru Генератор при частых отключениях электроэнергии – вещь весьма удобная, а, порой, незаменимая. Если в вашем доме маленький ребёнок, тяжело больной человек, или ваша работа требует постоянного использования дома электроустройств, а госэнергосеть чаще, чем хотелось бы, «радует» вас то плановыми, то внеплановыми отключениями — генератор позволит вам показать зловредному Чубайсу большую фигу и больше не зависеть от настроения его левой пятки. Итак, вы поднапряглись финансово и приобрели хороший генератор. Конечно, дизельный, ведь дизтопливо дешевле, экономичнее и ресурс двигателя существенно выше. Конечно, не менее, чем на 6,5 КВт, чтобы и холодильник не потёк, и кондиционер (или электрообогреватель) продолжал работать, и на электроинструменты, телевизоры, компьютеры хватало. 6,5 КВт – проверенный многолетним опытом необходимый и достаточный минимум мощности генератора для типового частного дома. Будьте готовы к тому, что вы приобретаете автомобиль, хотя и без колёс и без кабины, со всеми вытекающими последствиями. Как любой автомобиль, дизель-генератор требует надлежащего ухода и отношения. Отнеситесь к нему так же серьёзно и любовно, как к собственному автомобилю. И тогда он отплатит вам сторицей. Первая доработка вашего нового генератора будет очень простой. Обычно штатный топливный бак у генераторов невелик, поэтому либо запаситесь канистрами, чтобы доливать топливо по мере его выработки, либо сразу установите дополнительный резервный бак солидных размеров. В доме генератор не поставишь, кому же придёт в голову загонять в дом автомобиль? Но и во дворе, открытым всем ветрам и осадкам ставить его не по-хозяйски. Сразу подумайте о навесе, а ещё лучше — «микрогараже» для генератора. Особенно, если вы проживаете в климатической зоне, далёкой от субтропиков. Завести мотор генератора зимой при минус двадцати не менее сложно, чем завести любой другой автомобиль, так что сразу с лета подумайте о системе автономного предпускового подогрева. Вариантов такого подогрева бездна, вы без труда подберёте подходящий из собственного арсенала или из зимних средств и уловок опытных автомобилистов. Теперь о силовом кабеле, который пойдёт от генератора в дом. Понятно, что он должен выдерживать без нагрева нагрузку в 6,5 КВт. Понятно, что у него должен быть и резервный запас прочности. Но и переплачивать за слишком толстый кабель смысла нет. Посмотрите, какого сечения провод от электросчётчика до главной распределительной дозы – и дальше танцуйте от этого. Сечение силовых токопроводящих жил кабеля не должно быть меньше, чем сечение жил главного провода домашней сети. Но и нет необходимости, чтобы оно было намного больше. Ни в коем случае не подключайте генератор в ближайшую розетку ближайшей комнаты! Угробите проводку, устроите короткое замыкание, а то и пожар! Розетки в комнатах и проводка к ним обычно не рассчитаны на мощность, которую будет выдавать генератор. Изоляция оплавится, провода замкнут, и вы получите в подарок целый букет новых проблем. Точка подключения генератора – та самая главная распределительная доза, куда заходит силовой провод от электросчётчика и откуда идёт разводка ко всем комнатам и всем домашним потребителям. Теперь главное: как не устроить массовое убийство всем домашним электроприборам в случае, если при включённом генераторе вдруг появится ток, восстановится штатное энергоснабжение? Понятно, что такую возможность надо отсечь изначально. Самое простое – отключить автоматы на счётчике, а потом включить питание от генератора. Возврат – в обратном порядке. Но это – опасно, поскольку рано или поздно сработает человеческий фактор, и вы сами или ваши близкие случайно перепутаете порядок включения – выключения. Конечно, есть бесчисленное множество автоматических устройств переключения питания. Но они, как любая автоматика, могут отказать в самый неподходящий момент. И рано или поздно обязательно отказывают. И последствия этого отказа бывают самыми непредсказуемыми. Поэтому старый добрый рубильник – именно то, что вам нужно. Ручка вверх – ноль и фаза внешней сети подаются на домашнюю разводку, ноль и фаза генератора отключены. Ручка вниз – внешняя сеть полностью отключена, ноль и фаза генератора запитывают домашнюю сеть. Конечно, ноль и фаза от сети и от генератора для домашней разводки не должны меняться местами. Поэтому, перед подключением, запускаем ненадолго генератор и обычной фазной отвёрткой-индикатором определяем ноль и фазу в кабеле генератора. Соответственно и производим подключение к рубильнику. Рубильник устанавливаем поближе к главной дозе, повыше под потолок, чтобы дети не достали. К примеру, как подключить генератор ЭА7000А, показано на рисунке. И последнее, о чём хочу напомнить. Помните, что генератор – это автомобиль. Помните, что двигателю машины сразу после завода нельзя давать полную нагрузку – нужно его несколько минут прогреть. То же и с генератором: не врубайте рубильник сразу же после того, как завели генератор! Обязательно дайте ему прогреться на холостых оборотах. Тогда он будет служить вам долго и безотказно. Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад, если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго. podvi.ru Приветствую вас, уважаемые читатели сайта elektrik-sam.info! В этой статье мы рассмотрим основные схемы подключения резервного генератора при резервировании электроснабжения в частном доме. Рассмотрим варианты для однофазной и трехфазной сети. Для подключения резервного генератора в домашнюю электрическую сеть .применяется реверсивный рубильник. Его еще также называют перекидным. Особенность такого рубильника заключается в том, что он имеет три положения: I Одна из групп контактов замкнута. К ней обычно подключается основная питающая сеть. O Обе группы контактов разомкнуты II Вторая группа контактов замкнута. К ней подключается резервный генератор. В случае трехфазной питающей сети при резервировании электроснабжения самые распространенные варианты: 1. Подключение трехфазного резервного генератора. В этом случае при переключении реверсивного рубильника в положение II, все потребители отключаются от внешней питающей сети и подключаются к генератору, происходит своего рода замещение трехфазной внешней сети трехфазным напряжением от генератора. 2. Подключение однофазного генератора в трехфазную сеть. В этом случае у нас получается «квази» трехфазная сеть — мы запараллеливаем фазу от генератора и подаем ее в остальные две фазы нашей домашней сети. При такой схеме надо грамотно выбирать мощность генератора, организовывать его обвязку и ограничивать количество и мощность потребителей в домашней сети. Подробно этот вопрос я раскрыл в видео (смотрите внизу статьи). Если у нас однофазная питающая сеть, то при резервировании электроснабжения схема подключения генератора будет такая: Как видно на схеме, путем переключения контактов реверсивного рубильника, внешняя питающая сеть замещается резервным генератором. Схемы подключения резервного генератора к дому elektrik-sam.infoПравильное подключение генератора к дому: этапы подключения. Подключение генератора
Подключение генератора к дому: инструкция + фото
Подключение генератора к дому
Подключение генератора с перекидным рубильником
Подключение генератора с автоматическим запуском
Правила безопасности при использовании электростанции
Как сделать заземление для генератора?
Как подключить генератор к дому?
Советую почитать:
Как подключить генератор к сети дома
Способы подключения

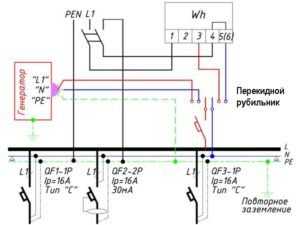

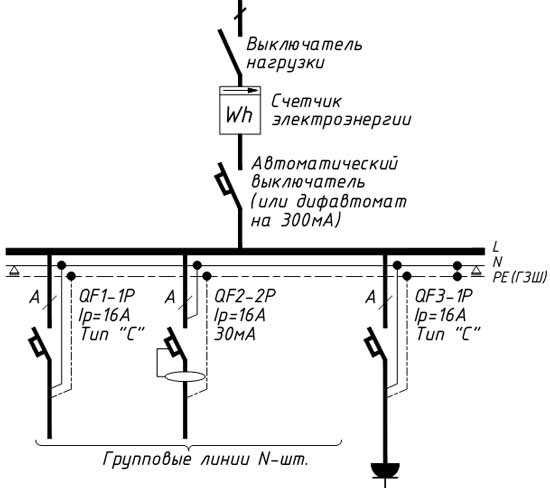

Как подключить генератор к сети дома: схема
Как подается нагрузка
Ошибки
Установка
Шумовая защита
Заземление
Отвод отработанных газов
Подключение генератора к дому, даче, своими руками
Подключение генератора

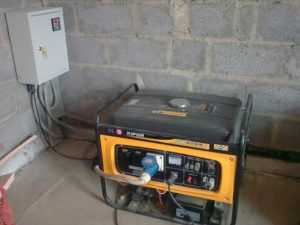

Подключить бензиновый генератор к дому достаточно просто, сделать это можно как через отдельный автомат (выключатель) так и через розетку. При подключении генератора через розетку, потребуется сделать кабель с двумя вилками на концах, который и будет служить «переходником» между домом и бензиновым генератором.
Это наиболее простая схема подключения генератора к дому, которая не потребует каких-либо больших финансовых расходов, сил и много времени. Осуществить всю работу можно достаточно быстро и к тому же что немаловажно своими руками.Другие способы подключения бензинового генератора
Подключение генератора с автозапуском к домашней сети
Простое руководство о том, как подключить генератор к сети дома без посторонней помощи
Домашний генератор — как правильно подключить
Подключение с перекидным рубильником
Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.Подключение генератора с автоматическим запуском
Принцип подключения АВР:Правила безопасности при использовании домашней электростанции
Как правильно сделать заземление генератора
Видео о том, как подключить генератор к дому или в квартире
Делаем схему и установку бензогенератора к дому
Устройство бензиновых электростанций
Виды мини-электростанций
Как правильно рассчитать мощность
Схемы подключения генератора
Этапы подключения
Подводим итоги
Подключение электрогенератора к сети дома
Бесперебойное энергоснабжение и наличие в сети стабильного напряжения является необходимым условием для правильной работы домашних электроприборов. От электричества зависит комфорт обитателей дома, сохранность продуктов в холодильнике, возможность работать за компьютером. Но наиболее уязвимыми к отключению электричества являются системы отопления на базе котлов, имеющих электронное управление и циркуляционные насосы. В случае отключения электроэнергии, чтобы в лютый мороз не повредить систему отопления и не замерзнуть самим, нужно подключить аварийный электрогенератор к домашней сети.
Возможные способы подключения генератора
Перекидной рубильник
Автоматическое переключение на генератор
Самодельная система автозапуска
Безопасность подключения генератора
