Подключение точечных светильников для гипсокартонных потолков. Подключение светильников точечных

параллельное, последовательное соединение, последовательность работ

После того как составили план расположения точечных светильников на потолке, в подсветке шкафа, приходится задуматься об их электрическом подключении. Как подключить точечные светильники, по каким схемам, какими проводами и кабелями — обо всем этом дальше.

Содержание статьи

Последовательное соединение

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.
Принцип последовательного соединения
Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

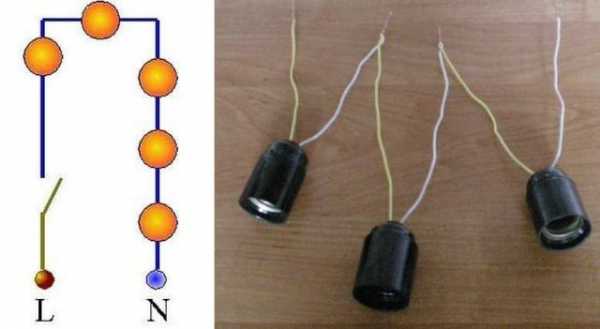

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

Параллельное соединение

В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.

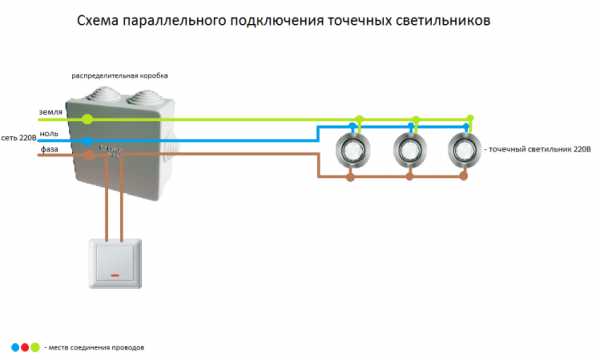

Схема параллельного подключения точечных светильников

Как подключить точечные светильники параллельно

Есть два способа параллельного соединения:

Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по два куска кабеля.
Способы реализации параллельного подключения

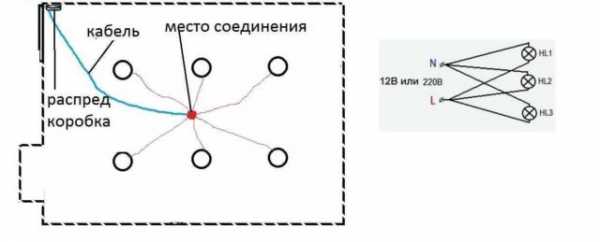

Лучевая

Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.

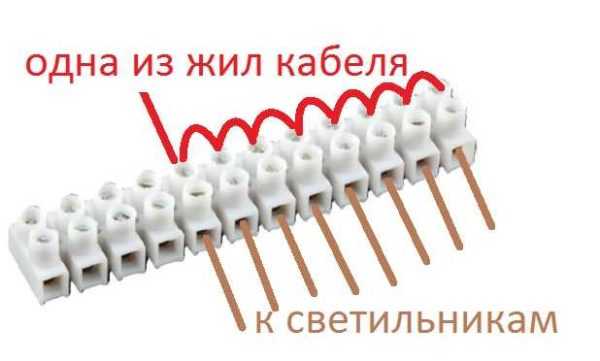

Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.

Способы соединения проводов при лучевом исполнении

Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).

И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.

Подробнее о способах соединения электрических проводов читаем тут.

Пример исполнения лучевого подключения точечных светильников

Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.

Шлейфное соединение

Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.

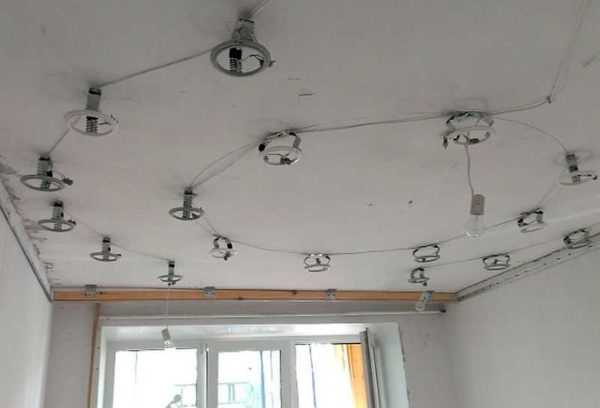

Фактическая реализация параллельного соединения шлейфным способом

В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.

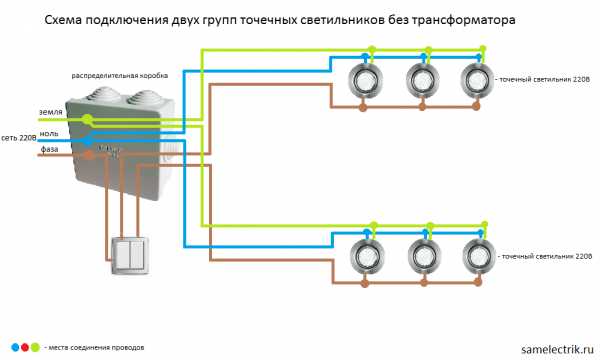

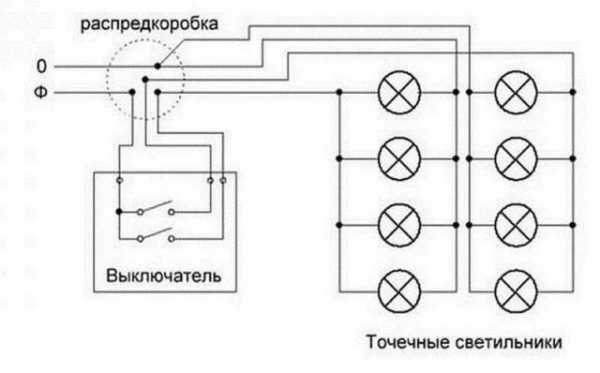

Как подключить точечные светильники к двойному выключателю

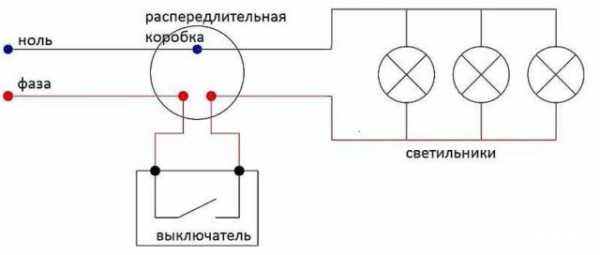

Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.

Подключение встроенных потолочных светильников со светодиодными лампами на 12 в

Точечные светильники могут работать и от пониженного напряжения 12 В. В них тогда ставят светодиодные лампочки. Подключатся они по параллельной схеме, питание подается с трансформатора (преобразователя напряжения). Его ставят после выключателя, с его выходов подают напряжение на светильники.

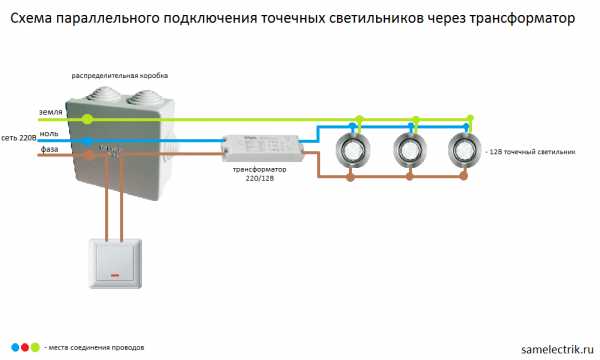

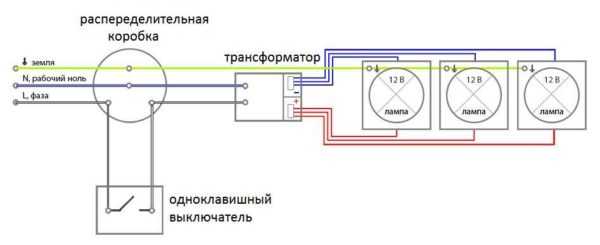

Схема подсоединения точечных светильников на 12 В через общий трансформатор

В этом случае мощность трансформатора находят как суммарная мощность подключенной к нему нагрузки, с запасом в 20-30%. Например, установить надо 8 точек освещения по 6 ватт (это мощность светодиодных лампочек). Общая нагрузка — 48 Вт, запас берем 30% (для того чтобы транс не работал на пределе возможностей и служил дольше). Получается надо искать преобразователь напряжения мощностью не ниже 62,4 Вт.

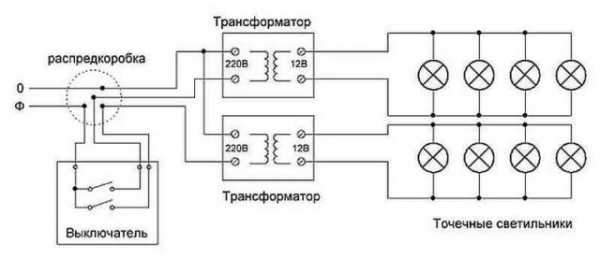

Если хочется источники света разбить на несколько групп, нужны будут несколько трансформаторов — по одному на каждую группу. Также нужен будет многопозиционный выключатель (или несколько обычных).

Подключение светильников на 12 В через двойной выключатель

Обе эти схемы имеют один недостаток — при выходе из строя адаптера не работает группа лам или даже все. При желании можно подключить точечные светильники на 12 вольт так, чтобы повысить надежность их работы. Для этого к каждому источнику света устанавливают свой трансформатор.

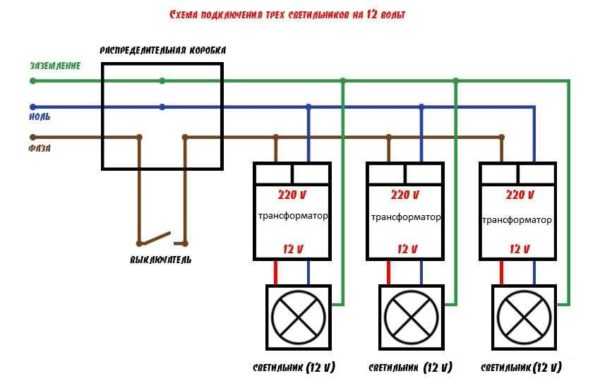

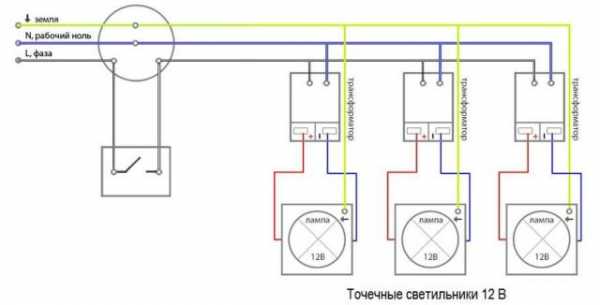

Подключение точечных светильников на 12 В с персональным трансформатором

С точки зрения эксплуатации практически идеальная схема подключения светильников на 12 вольт — с трансформатором на каждый элемент освещения.

Схема подключения точечных светильников на 12 В с персональным трансформатором

В этом случае параллельно подключаются трансформаторы, а к их выходам — сами светильники. Такой способ получается более затратный. Но при выходе из строя трансформатора не горит только одна лампа и никаких проблем с выявлением участка повреждения.

Выбор сечения проводов

При подаче низкого напряжения ток на светильники идет большой и потери по длине будут значительные. Потому для подключения точечных светильников на 12 В важно выбрать правильное сечение кабеля. Проще всего это сделать по таблице, ориентируясь на длину кабеля, прокладываемого к каждому светильнику и потребляемый ток.

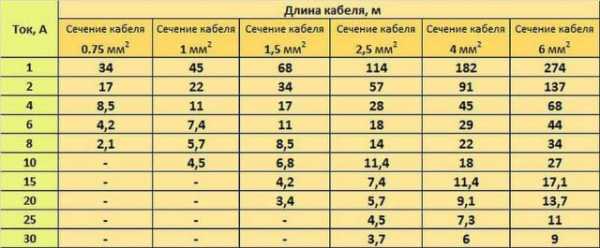

Таблица для определения сечения кабеля при подключении точечных светильников на 12 В

Ток можно высчитать: разделить мощность на напряжение. Например, подключаем четыре точечных светильника со светодиодными лампами по 7 Вт. Напряжение — 12 В. Суммарная мощность — 4*7 = 28 Вт. Ток — 28 Вт/12 В = 2,3 А. В таблице берем ближайшее большее значение силы тока. В данном случае это 4 А. При длине линии до 8,5 метров можно брать медный кабель сечением 0,75 мм2. Такое малое сечение получается исключительно из-за малой мощности светодиодных ламп. При использовании экономок, галогенок или ламп накаливания, сечение будет намного больше, так как токи значительно возрастают.

Этот способ расчета сечения кабеля подходит для шлейфного типа параллельного соединения с одним трансформатором. При лучевом те же самые действия приходится производить для каждого светильника.

Особенности монтажа

Монтируют точечные светильники обычно в подвесные или натяжные потоки. Еще вариант — подсветка шкафов. В любом случае, согласно ПУЭ, прокладка получается скрытой, и рекомендовано использовать кабель в негорючей оболочке. Наиболее популярный вариант — подключить точечные светильники кабелем ВВГнг. По желанию можно выбрать еще более безопасную его версию — ВВГнг Ls, которая во время пожара выделяет мало дыма.

Использование кабелей или проводов, не содержащих в маркировке буквы НГ — только на ваш страх и риск. Так как при работе освещения выделяется тепло, что может привести к возгоранию.

Если точечные светильники монтируются в подвесной потолок, кабель можно уложить в поперечные профили, к которым гипсокартон не крепится. В продольные его класть не стоит, так как высок шанс повредить саморезом изоляцию при монтаже гипсокартонных листов. Еще один вариант — крепить кабели на профили сбоку, притягивая их пластиковыми стяжками.

Укладывать кабель для подключения точечных светильников можно в поперечные профили, которые находятся повыше

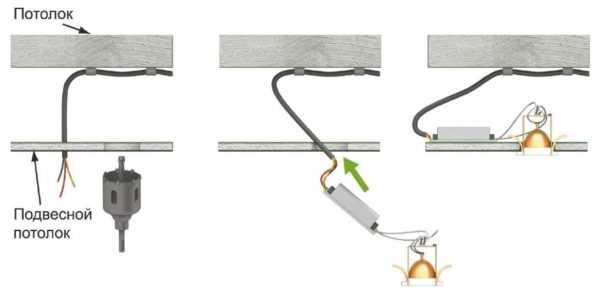

В таком случае сначала собирают каркас, затем растягивают провода, оставляя концы в 20-30 см для удобства монтажа. При использовании светильников на 12 В трансформаторы располагают в непосредственной близости от одного из отверстий. При повреждении или необходимости обслуживания к нему можно добраться вытащив светильник.

Если планируется натяжной потолок, кабели крепят в первую очередь, непосредственно к потолку. В этом случае их часто укладывают в гофрошланг — для повышения пожарной безопасности. Использовать можно любой подходящий крепеж для кабеля — стяжки, дюбель-стяжки, клипсы подходящего размера, проволочные лотки и др.

elektroznatok.ru

Подключение точечных светильников для гипсокартонных потолков

Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

Светодиодные точечные светильники

В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

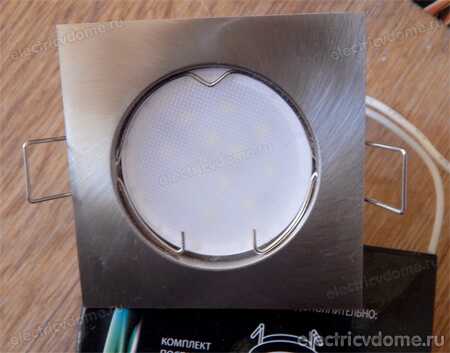

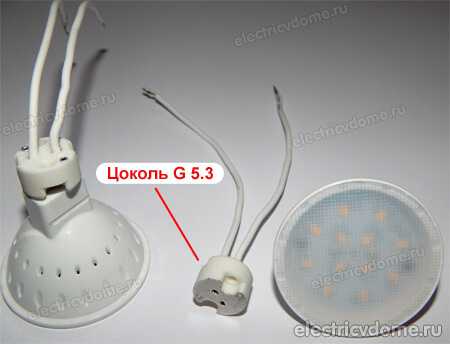

Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

- свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки;
- компактность, установочная высота лампы обычно не превышает 50 мм;
- высокие показатели светового потока;
- экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
- низкое тепловыделение в сравнении с галогенными лампами;
- отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
- современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;

Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

Выбор места установки и монтаж отверстий на потолке

Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

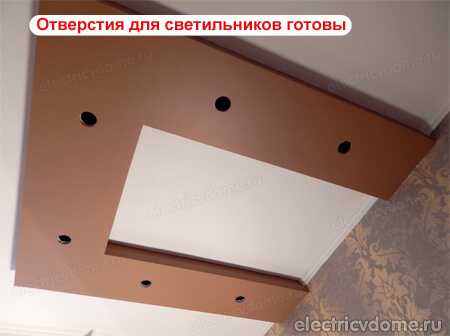

После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

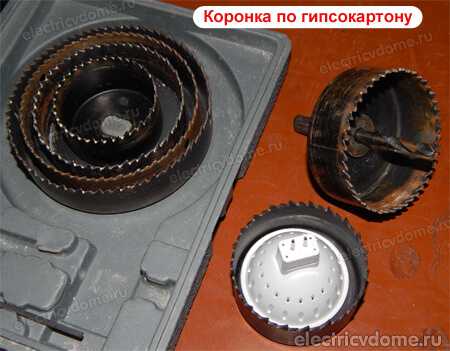

Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

Прокладка проводов в каркасе

Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.

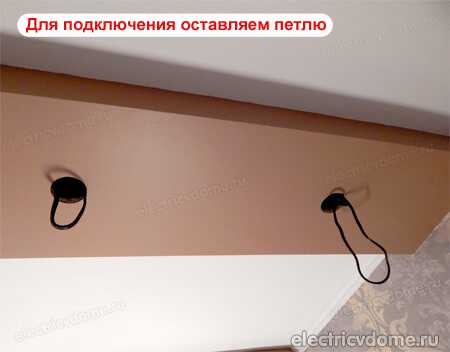

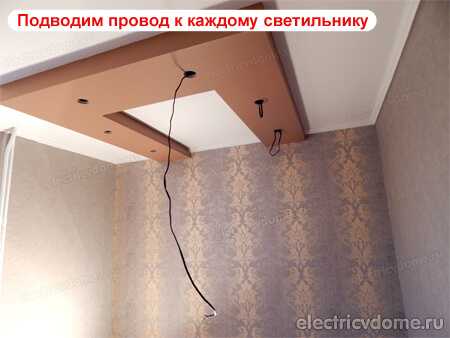

Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

Установка точечных светильников в гипсокартон

После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

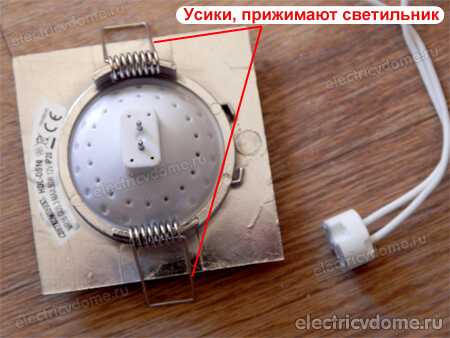

Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

Как собрана схема подключения точечных светильников 220В

Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода.

В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

А так выглядит проделанная работа (включена одна клавиша выключателя)

А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков, и полностью преобразить интерьер комнаты.

electricvdome.ru

Схема подключения потолочных точечных светильников 220в видео

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные led светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Примечание

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

Схема состоит из распределительных коробок, проводов и гофры.
Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
До установки потолков важно проверить выключателем проводку, а также лампочки.

До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

Для обеспечения оптимальной освещенности помещения схема установки элементов света должна быть следующей:

Расстояние между точками света должно быть не больше метра.
Отверстия для светильников нужно располагать на расстоянии 25-30 мм от ближайшего каркаса.
Точечный светильник должен располагаться на удалении 60 см от стены.
Контуры освещения разных зон лучше разделить отдельным выключателем.

Светильники в гипсокартонный потолок можно установить и подключить своими руками. Технология и схема универсальна — одинакова для всех видов подвесных потолков.

Технические характеристики точечного освещения

Важно использовать светильники одного вида для определенных контуров освещения.
Мощные осветительные приборы больше 40 ватт могут повредить натяжной потолок.
Для пластиковых вариантов потолка проводку рекомендуется выбирать более защищенную от пожара по сравнению с потолками из гипсокартона.
В обязательном порядке провод для освещения должен быть многожильным, мягким и гибким.
Периодически следует проверять крепление, затяжку прижимных болтов креплений проводки.

Порядок подключения освещения своими руками

Планирование. Если подвесной потолок формируется из нескольких уровней, подключение светильников должно производиться с выделением отдельных контуров освещения, которые управляются отдельным выключателем сети 220 вольт. Схема монтажа разрабатывается заранее.
Протяжка и закрепление проводов. Рекомендуется крепить проводку к металлическим профилям, используя специальные пластмассовые стяжки. На местах крепления световых точек сформировать петли, которые легко будет зацепить и достать через просверленные в потолочных панелях отверстия. При этом важно допускать небольшое их провисание.

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

Сверление отверстий под точечные светильники. Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
Подключение освещения. Важно проводить подключение 220 В, следуя строгому алгоритму:

Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
Для этого зачистить их с каждой стороны.
Подключение производится в соответствии с буквенной маркировкой на светильнике: L — фаза, N – нуль, PE – заземление.

Закрепление светильников. Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

opotolkax.com

Как подключить точечные светильники: схемы, порядок работ

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Схемы подключения на 220 В

Некоторые точечные светильники работают от 12 В. Для подачи им питания необходимо устанавливать преобразователь (говорят еще трансформатор или драйвер). С развитием технологии появились споты которые могут работать от 220 В. Такая схема хоть немного, но проще, потому в последнее время чаще подключить точечные светильники требуется к сети напрямую, без преобразователей.

Использование встраиваемых светильников позволяет получить равномерное освещение. Кроме того, можно выбрать красивое размещение точечных светильников на потолке

Последовательное подключение

Эта схема проста в реализации, для нее требуется мало проводов, но последовательно подключить точечные светильники можно лишь в относительно небольшом количестве — пять-шесть штук. Главный минус такого способа — светиться лампы будут не в полную силу. Еще один недостаток: при выходе из строя одной лампы (перегорании) перестают работать все лампы, так как разрывается цепь. Для восстановления работоспособности приходится проверять каждую.

Схема последовательного включения точечных светильников

Схема очень проста — фаза последовательно обходит все светильники, а к выходу последнего подается ноль. Схема с распределительной коробкой и выключателем расположена ниже.

Разводка электропроводки при последовательном подключении спотов

При работе будьте внимательны: на выключатель должна идти фаза, которая дальше идет на светильники. Ноль (нейтраль) — прямиком подается на последний в цепочке светильник. Это важно для правильной работы схемы а также для безопасности.

Если у вас проводка трехжильная — кроме нуля и фазы есть еще защитный провод «земля», его берут напрямую с «земляной» колодки и подают на каждый из светильников к соответствующей клемме. Можно «землю» взять в близлежащей розетке или на выключателе.

Схема последовательного подключения точечных светильников к двухклавишному (двойному) выключателю

Практическая реализация этой схемы удобнее не с кабелем а с проводами — ведь один провод постоянно разрывается обходя все светильники, а нулевой идет целым куском от распредкоробки до последнего осветительного прибора. Но еще раз повторимся — такой тип подключения почти не используется.

Схемы параллельного подключения

При параллельном подключении все лампы будут светить с нормальной интенсивностью, потому эта схема более популярна даже несмотря на то, что требуется большее количество проводников. Для подключения любого количества встроенных светильников (даже со светодиодными лампами) используют негорючий кабель ВВГ нг 2*1,5 или 3*1,5 (трехжильный провод используют если проводка с заземлением). Возможно использование кабель ВВГ нг ls (негорючий с пониженным выделением дыма при горении) но это уже по желанию. Он может быть круглым или плоским = это не важно, но негорючим — обязательно, особенно если перекрытие у вас деревянное.

Способы

Реализовываться параллельное подключение может двумя способами:

Шлейфное подключение

Рассмотрим схемы. На рисунке внизу показано как вести провод при шлейфном способе разводки. Из распредкоробки выходит кабель, он заходит на первый светильник, к выходу этого светильника подключается другой кусок кабеля, который тянется к следующему светильнику. Так подключаются все светильники.

Как подключить точечные светильники параллельно

Физически это выглядит так, как на фото внизу. Несколько отрезков кабеля соединяют светильники один за другим.

Так выглядит если делать это на подвесном или натяжном потолке

Если вы хотите осветительные приборы разделить на две группы, их подключают к двухклавишному выключателю. Схема становится несколько сложнее, но только тем, что увеличивается количество проводов.

С выключателем на две клавиши

Пример реализации можно увидеть в видео. Можно использовать другие клеммы, но сам способ показан неплохо.

Лучевое

При лучевом подключении на каждый осветительный прибор идет свой кусок кабеля. Способ затратный по расходу кабеля, но более надежный в плане работы: при поломке не горит только одна точка освещения. В этом случае имеет смысл дотянуть кабель от распределительной коробки по потолку до середины комнаты, там его закрепить. От этой точки начинать тянуть кабели к каждому встраиваемому светильнику.

Обратите внимание на рисунок справа. На нем показано, что от фазного провода расходятся провода к лампам и отдельно от нулевого. Так как проводов в одном месте сходится много надо выбрать надежный способ. Если провода одножильные и ламп не очень много, можно сделать скрутку, но ее потом надо будет хорошо обжать пассатижами, а потом сварить. Не самый простой способ и соединение получается неразъемным. Но надежный. Второй способ проще: на каждом проводнике кабеля установить разъем с нужным количеством входов и подключать провода к ним. Можно использовать клемники Wago на соответствующее количество подсоединяемых проводов. Они надежны, легко устанавливаются, но стоят прилично (подделки лучше не брать).

Параллельное подключение — кабелем к каждому светильнику

Еще вариант — обычные клеммные колодки с винтовым соединением. Они дешевые и вполне надежные, но придется с той стороны, где подключать надо будет кабель, поставить перемычки на все задействованные клеммы. Так на все провода будет подаваться напряжение.

Так можно использовать винтовые клеммные колодки

Несмотря на высокую надежность способ используется редко — расходы велики, да и качественно соединить большое количество проводов в одной точке проблематично.

Подключение точечных светильников на 12 В

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника). Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).
