Способы организации качественной вентиляции подвала. Продухи в подвале

Продухи в подполье: нормы площади по СНиП

Продухи являются техническими отверстиями в цокольной части дома, расположенными над уровнем земли. Их делают для проветривания подпола домов, пространств под первыми этажами.

В эксплуатации жилого дома обустройство такого воздухообмена очень важно, поскольку все подвальные помещения предрасположены к сырости и скоплению влаги, которая поступает из почвы, а также возникновению плесневых поражений поверхностей и грибковых инфекций.

Опасность таких явлений приводит не только к потере конструкцией устойчивости, но и развитию у жильцов дома некоторых заболеваний, перерастающих в хронические формы.

Расположение продухов, как правило, противоположное друг другу, благодаря чему возникает сквозняк, выветривающий из подвала избыток влаги.

Особенно тщательно нужно подойти к обустройству продухов в деревянных домах, поскольку древесина более прочих материалов уязвима к воздействию воды и влаги. В подвале, кроме воды, скапливается и газ радон, который радиоактивен и достаточно опасен для здоровья человека.

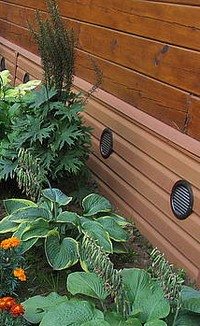

Продухи в подполье

В зимнее время года продухи категорически запрещено закрывать, поскольку это вызывает скопление конденсата из-за избыточной влажности. Конденсат, оседая на поверхности почвы, замерзает при первых морозах, а затем и на верхних частях основания дома и полах подвала.

Чтобы не было таких явлений, нужно сделать вентиляционные отдушины. На пол укладывается слой паронепроницаемого материала, делается вентиляция по периметру строения, а основание утепляется с прилегающими слоями грунта.

Особенности размещения и требуемое количество продухов

В СНиП 31.01*2003 в пункте 9 регламентируются размерные характеристики отверстий, особенности выполнения работ, когда обустраиваются продухи в подполье. Нормы их объема в зависимости от площади цокольной части дома. Суммарный объём вентиляционных отдушин такого типа должен составить 1/400 площади подвала.

Если местность характеризуется превышением уровня радиационного фона, то продухи в подвале нужно делать 1/150 от метража подполья.

Площадь продухов в подвале на один квадратный метр общей площади подпольного помещения не может быть менее 0,0,5 метра. Если учесть экономию сметы при строительстве дома, то продухи в цоколе делаются 0,85 м на один квадратный метр подвального помещения.

Если отверстия будут большего диаметра, то необходимо дополнительно их армировать. К примеру, продухи размером 30*30 см нужно усилить армированием по всему периметру.

По форме продух может быть любым – треугольные, прямоугольники, квадраты, круглые. Чаще всего делается форма прямоугольника, легкого в исполнении и удобного при эксплуатации. Но под пожелания заказчика можно выполнить абсолютно любую форму.

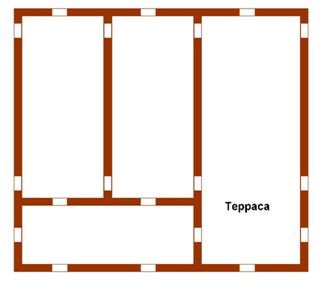

Расположение и расчет продухов в подвале нужно делать равномерным по всей протяженности основания дома. От углов строения нужно отступать 90 см по внутренней поверхности, равномерно распределяя по длине стен фундамента. Такое обустройство исключит «невентилируемые мешки» с застаиваемыми воздушными массами.

Для определения высоту продуха от линии пола необходимо определить высоту поднятия первого этажа по отношению уровня земли. Минимальный показатель должен равняться 30 см. Если отверстие делается ниже, то есть опасность проникновения паводковых вод в весенний период, а осенью или летом – атмосферных осадков, обильность которых предугадать невозможно.

Продухи в подполье

В таком случае лучше превентивно сделать отверстия продухов повыше, чтобы избежать проникновения воды внутрь помещения. Для выполнения работ нужно подготовить кирпичи, доски, трубы, цементный раствор, бензопилу или ножовку.

Обустройство продухов в эксплуатируемом доме

В некоторых случаях правила строительства жилого дома грубо нарушаются лицами, не знающими тонкостей обустройства жилых помещений. Тогда при заливке фундамента не делаются вентиляционные отдушины, столь необходимые для обеспечения правильного воздухообмена в подвальном помещении.

Такой недочет вполне можно исправить в уже готовом цоколе многоквартирного дома, введенного в эксплуатацию.

Пробивка или вырезание продухов в стене может быть выполнена только профессиональными строителями, которые имеют необходимые допуски к выполнению работ, инструменты и опыт обустройства вентиляционных систем подвалов.

В таком случае вырезается отверстие диаметром 150*250 мм, а стоимость таких работ будет определяться исходя из материалов основания и количества требуемых отдушин.

Если часть фундамента выступает над землей, можно сделать часть отверстий своими руками, но нужно быть готовым к сложностям и работе со специальными инструментами – стамеской, кувалдой и перфоратором.

В практике европейского строительства полы первых этажей укладываются прямо на грунт, не обустраивая подполья. Это может исключить возникновение некоторых проблем и сложностей с обустройством напольного покрытия, в случае «перекрытия».

Пол по грунту в техподполье не подвержен перенасыщению влагой, на нем не образуется конденсат и не возникает плесень. Такая технология сократит строительные расходы за счет снижения высоты постройки.

Особенности использования продухов в подвале

Подвалы нужно проветривать на протяжении всего года, даже в зимний период. Это нужно для профилактики образования конденсата и скопления радона. Данные требования также регламентируются СНиП по строительным технологиям.

Соблюдение правил СНиП требует, чтобы разница температур в помещении цоколя дома и нижней части напольного покрытия была не более двух градусов.

Продухи в подполье

Технически это выполнимо лишь в случае вентиляционных отдушин в фундаменте. Если в самом помещении подвала будет слишком холодно, нужно сделать утепление перекрытий, но не закрывая при этом продухи.

Вентиляция в подвале деревянного дома

В многоквартирных, как и в частных, домах из дерева необходимо сделать достаточное количество продухов в подвале. Делаются они, как правило, в закладных брусьях, вырубаясь между первым и вторым венцами.

Если сооружение будет каркасным, то вентиляционный проем закладывают между основанием дома и первым рядом бревен. В пользу такого устройства работает и расположение основания выше земли на 40 см.

В деревянном доме установка продухов начинается с разметки вентиляционного проема, после чего делается сквозной пропил в бревне пилой или ножовкой. После выполнения работ можно оформить пространство досками, из которых делается короб требуемого размера. Его предназначение — скрыть срезы.

Если постройка дома выполняется из кирпича, то нужно оставить отверстие размером в половину кирпича по высоте и длиной в один кирпич. Вентиляционные каналы такого типа делаются при обустройстве и возведении фундамента. На этом этапе берется пластиковая труба, которая по ширине будет равно опалубке при заливке фундамента.

Все соединения труб соединяют герметично, чтобы внутрь не попал цементный раствор. Трубы устанавливают в опалубку так, чтобы они отставали от краев на 10 см, а внутрь засыпают песок, чтобы избежать трещин и деформаций.

Продухи в подполье

При снятии опалубки песок вычищается легко, а отверстия будут ровно и аккуратно смотреться на поверхности фасада. Вместо труб делать опалубку не рекомендуется, поскольку деревянные детали могут крепко пристать к бетонному раствору, пока сохнет фундамент. И убрать такие элементы без разрушения поверхности будет практически невозможно.

Заключение

Деревянные дома часто посещаются различной живностью – мышами, кошками, крысами, которые используют вентиляционные ходы для проникновения в дом.

Чтобы избежать такого несанкционированного посещения, стоит закрыть отверстия решетками или сетками с небольшим размером ячеек.

Такие решетки могут быть декоративными, что можно удачно обыграть в дизайне фасада строения. Если деревянный дом оборудуется продухами, то можно грамотно проветривать пространство под полами первых этажей.

Нет соответствующих видео

propodval.ru

Продухи в подвале частных и многоэтажных домов, технология монтажа

Подвальное помещение нуждается в вентиляции. Она необходима для поддержания оптимального уровня влажности и безопасности жильцов. Самый простой и эффективный способ ее обеспечить – оборудовать отдушины. Они представляют собой технологические отверстия в фундаменте. Сделать их лучше всего при постройке здания, но если этого не учли сразу, то возможно просверлить их уже в готовом доме.

Сколько продухов должно быть в подполье дома

Оглавление:

Технические параметры и назначение
Меcторасположение и расчет количества
Правила обустройства
Монтаж отдушин в жилых зданиях
Когда не нужна вентиляция?

Что такое продухи и какие функции выполняют?

Они необходимы для строений на ленточном и плитном фундаменте с подвальным помещением. Их пробивают или оборудуют на этапе монтажа, на расстоянии 30 см от земли в стене неотапливаемого подполья. Обеспечивают естественную циркуляцию воздуха. Если подвал отапливается, то устанавливают систему принудительной (приточно-вытяжной) вентиляции.

Отдушины имеют круглую или прямоугольную форму, размеры и количество отверстий зависят от габаритов подпола и толщины фундамента. Эти нормы прописаны в СНиП 2.08.01-89 «Жилые здания». Но если при возведении многоэтажных домов их соблюдение контролируется, то в частном – ответственность только на застройщике, и заниматься расчетом количества, размеров и расположения требуется самостоятельно.

Функции естественной вентиляции:

Препятствует скапливанию радиоактивного газа радона. Он выделяется почвой и некоторыми стройматериалами. Вещество не имеет запаха и обнаруживается только специальным прибором.
Выводит пар. Снижается влажность, быстрее испаряется конденсат. Предотвращаются процессы гниения, распространения плесени и грибка. Допустимый уровень влажности для таких помещений – до 65 %.
Регулируют температуру воздуха. Согласно нормам (СНиП 31-01-2003 «Здания жилые многоквартирные») в подвале с естественной вентиляцией должно быть не ниже +5 градусов, но и не слишком тепло. В частном доме, где нет коммуникаций под полом – лучше ниже. При превышении температуры усиливается выпадение конденсата, а значит, больше вероятность загнивания и роста плесени.

Оборудование требуется в кирпичном, деревянном, бетонном домах и в любых строениях, где есть неотапливаемый подпол. А нужны ли продухи в фундаменте без подвала – на этот вопрос специалисты отвечают однозначно – нет. Сделать их в сплошном основании практически невозможно.

Вентиляция в погребе

Расположение и количество отдушин

Согласно нормам для жилых зданий, они оборудуются в соответствии с площадью погреба. Должны составлять 1/400 часть в регионах с низкой радоноопасностью и 1/100 или 1/150 – с высокой.

Радон – природный газ, он постоянно выделяется из почвы и стройматериалов, наибольшее его скопление обнаруживается именно в домах. Попадает в организм вместе с воздухом, обладает радиационной активностью.

Площадь каждого продуха – не менее 0,05, но не более 0,085 м2. Ширина не может превышать толщину фундамента – это правило нужно соблюдать для сохранения несущей способности. Крупные отдушины укрепляются по всему периметру.

Отверстие в наливной ленте должно располагаться под металлическими прутами, выполняющими роль армировки. Допустимое расстояние от земли – 20-30 см, но не ниже, есть опасность, что в подпол попадет вода во время обильных осадков или таяния снегов.

Для установки продухов в бетонном фундаменте дома используют пластиковые канализационные трубы большого диаметра и встраивают в опалубку. Применять деревянные бревна для этой цели не стоит, так как их будет сложно извлечь после высыхания раствора. В кирпичном оставляют свободное пространство размером 20х25 см в кладке, усиливая верхний ряд металлическим уголком, или устанавливают трубу. В деревянном и плитном основании придется выпилить или пробить отверстие механически.

Схема естественной вентиляции в подвале

Пример расчета для дома, площадь подвала которого составляет 100 кв.м:

Разделить 100 на 400 или 150 (в зависимости от региона, где планируется постройка).
Получается 0,25 и 0,7 соответственно.
Разделить значение на площадь одной отдушины (0,05 м2).
Итоговое число 5 или 14 – это и есть количество продухов.

Важную роль играет расположение. Они должны присутствовать в каждой внутренней перегородке внутри погреба, как минимум по две штуки на отсек. Лучше всего размещать их напротив друг друга для сквозной вентиляции. По одному отверстию нужно оборудовать в углах строения. Если отсеков много, то общее количество увеличится.

Первый продух устанавливается в 90 см от угла, остальные – на равном друг от друга расстоянии, это позволяет избежать образования невентилируемых участков. Для предотвращения размножения грызунов и бездомных животных в подвале рекомендуется поставить на них решетки. Их можно соорудить самостоятельно или приобрести готовые из металла или пластика.

Отдушины в фундаменте

Что важно знать о вентиляции подвала?

При полном отсутствии вентилирования в подпольном помещении неизбежно превышение влажности. Такое здание преждевременно разрушается под действием плесени, грибка и гниения. Особенно страдают от этого деревянные дома. Но и с наличием отдушин нормы могут быть нарушены из-за неправильной эксплуатации.

Наиболее частая ошибка – это заделывать отверстия в зимний период. Если продухи наглухо закрыты, возможны такие же последствия, как и при их отсутствии:

разрушение фундамента;
скопление газов и отравление ими жильцов первых этажей здания и людей, обслуживающих коммуникации;
превышение температуры, из-за чего создается парниковый эффект и провоцируется рост грибка и плесени;
размножение блох и комаров.

Все эти факторы влияют на здоровье жильцов. Если в подвале не работает вентиляция, увеличивается риск бронхолегочных заболеваний. Продухи должны быть открыты зимой и летом как в многоэтажных, так и в частных жилых домах. Допустимо закрывать отверстия лишь в период сильных холодов, но временно.

Для снижения теплопотери в жилых помещениях рекомендуется утеплять перекрытие первого этажа, а не блокировать вентиляцию.

Схема продухов в фундаменте

Как сделать продухи в уже готовом доме?

В случаях, когда жилое здание уже построено, но отдушины в подвале по каким-то причинам не были предусмотрены, придется оборудовать их другими способами. Все зависит от материала фундамента.

1. Деревянный дом.

Для работы потребуется бензопила и доска. Отверстие проделывают в закладном бревне, на расстоянии 30 см от земли – это 1-2 венец. Спилы оформляются досками, затем продухи закрываются решеткой.

2. Дом из кирпича, бетона.

Самостоятельно провести эту работу не получится. Необходим специальный инструмент для сверления твердых материалов – перфоратор с алмазным буром (диаметром 120-160 мм). Доверить это лучше профессиональной бригаде, так как если нарушить расположение отверстия, можно снизить несущую способность и спровоцировать растрескивание.

Нюансы работы:

если основа выполнена из бетона, важно не попасть в арматурный пояс, чаще прутья расположены ближе к земле и к стене;
сверлить стоит постепенно, по 1-2 см, периодически смачивая бур водой, чтобы избежать перегрева прибора;
готовая дыра не должна оказаться у самого края фундамента;
после завершения отдушину следует укрепить армирующими уголками.

Виды отдушин

Еще один вариант исправить положение – постелить пол по грунту. Но это решение больше применимо к европейским теплым регионам. В условиях холодного климата такой способ не всегда оправдан.

Иногда вентиляционные отверстия оборудуют прямо в полу, то есть воздух циркулирует между жилым помещением и подполом. Такой вариант встречается в частных домах. Он не самый лучший, так как жильцам придется дышать вредными газами и спорами плесени.

Когда допустимо не делать отдушины?

Есть лишь несколько ситуаций, когда продухи в подвале жилого дома не требуются:

подпольное помещение постоянно вентилируется принудительной системой;
пространство между полом и грунтом засыпано песком или землей;
погреб отапливается.

Во всех остальных случаях отдушины – это обязательный элемент, без которого будет нарушен уровень влажности и температурный режим. Позаботиться об их установке стоит на этапе проектирования здания, тогда будут учтены все особенности строения. Если дом уже возведен, лучше потратиться на сверление, чем регулярно укреплять основание и бороться с плесенью и грибком.

stroitel-list.ru

Продухи в подвале: особенности обустройства и эксплуатации

Продухи подвала представляют собой отверстия, находящиеся в надземной части основания дома, которые выполняются для вентиляции подпольного пространства первого этажа.

Продухи в ленточном фундаменте.

Данная вентиляция необходима для того, чтобы в подпольном пространстве избежать скопления влаги, испаряемой из почвы. Как известно, влага выступает в качестве главного врага строительных конструкций, что обусловлено дальнейшим образованием плесени и гнили. В особенности данной проблеме следует уделить внимание, если нужно защитить деревянные конструкции. Помимо влаги в подполье может скапливаться радиоактивный газ радон. В зимнее время отсутствие продухов может стать причиной того, что влага и радон станут поступать в подпол по той причине, что грунт не промерзает. Этот период становится временем, когда влага концентрируется, а после замерзает на основаниях ограждающих конструкций, среди которых фундамент и низ пола первого этажа.

Инструменты и материалы

трубы;
цемент;
кирпичи.

Вернуться к оглавлению

Особенности обустройства продухов

При обустройстве продухов дома в подвале следует руководствоваться рекомендациями, которые прописаны в СНиП. Так, суммарная площадь продухов, обустроенных в наружных стенах подвальных помещений и техподполий жилых многоквартирных зданий, не должна быть менее 1/400 площади пола подвала или техподполья. Если дом располагается в радиоопасном районе, то общая площадь продухов, предназначенных для вентиляции, не должна быть меньше 1/100-1/150 площади подпола. Если говорить об одном продухе, то его минимальная площадь не должна быть меньше 0,05 м². Максимальный размер продухов не должен быть более 0,85 м². Такое ограничение способствует экономии, ведь большие вентиляционные отверстия необходимо армировать. Так, те продухи, которые имеют размер, равный 300х300 мм, будут нуждаться в армировании, обустроенном по периметру.

Изображение 1. Расчет площади продуха, F — это площадь подполья.

Продухи могут обладать совершенно любой геометрией, им можно придать форму квадрата, круга, прямоугольника и даже треугольника. Но, как правило, они имеют прямоугольную форму, так как в таком виде они более эстетичны.

Располагать продухи следует равномерно. Избежать образования невентилируемых «мешков» поможет принцип, согласно которому следует располагать крайние продухи не далее 900 мм от угловых областей основания здания (по внутренней грани). На качество вентиляции влияет и количество продухов: их должно быть четное количество, а располагать их нужно симметрично — друг напротив друга.

Изображение 2. Расчет количества отверстий, Р – это площадь одного отверстия.

Насколько высоко располагать продухи, будет зависеть от того, на какой высоте расположен первый этаж. Существует рекомендуемое минимальное расстояние, на котором должен быть расположен низ продухов над землей, — 200-300 мм. Более низкое расположение продухов может стать причиной проникновения в подпольное помещение воды осенью и весной. Именно поэтому в отношении высоты следует руководствоваться правилом: чем выше над поверхностью земли, тем лучше.

Для того чтобы технология расположения и количества продухов оказалась еще более ясна, можно рассмотреть пару примеров. В первом примере в качестве исходных данных можно использовать фундамент здания, габариты которого по внутренним граням равны 5х6 м. Местом строительства выступит Нижний Новгород. Предполагаемые продухи будут иметь прямоугольное сечение — 200х250 мм либо 0,05 м². Предстоит рассчитать, каково минимальное количество продухов понадобится для данного дома, а также как их следует расположить.

Изображение 3. Продухи располагаются на противоположных сторонах.

Расчет нужно начать с определения требуемой площади продухов, как показано на изображении 1, где F — это площадь подполья.

На изображении 2 указана формула, по которой можно рассчитать требуемое количество вентиляционных отверстий, здесь Р — это площадь одного отверстия.

В итоге следует обустроить 4 отверстия, чтобы устранить эффект невентилируемых «мешков» (данное правило о 900 мм уже было описано выше). Расположить их допускается по короткой либо длинной стороне. Но по той причине, что первый случай обеспечивает лучшую проветриваемость, рекомендуется располагать по паре продухов на противоположных более коротких сторонах, изображение 3 иллюстрирует данный пример. Высота расположения отверстий — 300 мм от земли.

Если в доме есть и наружные, и внутренние несущие перекрытия, которые опираются на фундамент, вентиляционными отверстиями следует снабдить каждое подпольное пространство. Поэтому здесь можно взять за основу один из двух вариантов. Один предполагает расположение вентиляционных отверстий лишь в наружных стенах, другой — во внутренних и наружных стенах.

Изображение 4. Требуемая площадь продухов.

Здесь можно в качестве примера рассмотреть следующие исходные данные. Подпольное пространство разделено на две части фундаментом ленточного типа. Габариты первой и второй частей — 9х4 м. Предполагаемые габариты продухов, которые будут иметь прямоугольное сечение, — 200х250 мм либо 0,05 м². Местом строительства выступает Иркутская область. Предстоит рассчитать, каково должно быть минимальное количество и расположение отверстий для вентиляции. Расчет следует начинать тоже с определения требуемой площади продухов, изображение 4 иллюстрирует формулу, которую при этом следует использовать. В ней в знаменателе — цифра 100, т.к. Иркутская область относится к районам, которым свойственно повышенное содержание радона. На изображении 5 проиллюстрирована формула, которая поможет определить требуемое количество отверстий.

Изображение 5. Требуемое количество отверстий.

Как и в данном случае, может оказаться, что вычисленное количество отверстий, обеспечивающих вентиляцию, слишком большое, а если их расположить по периметру фундамента, то это сильно уменьшит несущую способность основания, что повлечет необходимость его дополнительного усиления. Выходом станет увеличение размера отверстий до 300х250 мм либо 0,075 м².

Теперь предстоит вычислить нужное количество отверстий с новыми условиями, формула на изображении 6 поможет в этом. Получается, что дом станет обладать 10 вентиляционными отверстиями — по 5 штук на каждое подполье. Помимо этого предстоит сделать 3 продуха в основании под внутреннюю стену, что поможет обеспечить правильную вентиляцию. Эти дополнительные три отверстия обозначены зеленым цветом на изображении 7.

Вернуться к оглавлению

Особенности эксплуатации продухов

Цокольные этажи в зимний период должны проветриваться зимой и летом, чтобы избежать проблем с возникновением конденсата и распространением газа радона, поэтому не следует закрывать продухи на зиму. Это обстоятельство регламентировано и СНиП, в которых можно найти таблицу; в ней указано, что температура воздуха подполья и температура низа пола 1-го этажа не должна отличаться более, чем на 2°. Данное условие можно соблюсти лишь при наличии вентиляционных отверстий, обустроенных в фундаменте. По этой причине, если вы преследуете цель сохранить тепло, предпочтительнее не закрывать продухи, а хорошо утеплить перекрытие над подпольем.

Изображение 6. Количество отверстий с новыми условиями.

Вернуться к оглавлению

Если продухи не были обустроены во время возведения дома

3 продуха (зеленые) в основании под внутреннюю стену

Изображение 7. 3 продуха в основании под внутреннюю стену нужно добавить.

Проще производить закладку вентиляционных отверстий в ходе бетонирования или монтажа надземной части основания из кирпича. Однако может случиться так, что про обустройство продухов вспоминают, когда строительство дома завершено. В этом случае можно воспользоваться следующими основными способами. Первый предполагает пробивку или прорезку продухов. Прорезка может быть осуществлена специализированными организациями, которые имеют в распоряжении соответствующее оборудование. Отверстия, которые в итоге получаются, обладают диаметром в пределах 100-250 мм.

Если дому, у которого фундамент выполнен из кирпича, требуются отверстия, то их можно пробить самостоятельно. Однако нужно быть готовым к тому, что процесс характеризуется длительностью и трудоемкостью.

Второй способ, к которому можно прибегнуть, — выполнение полов 1-го этажа по грунту.

В странах Европы почти все дачи и индивидуальные дома выполняются без продухов, т.к. полы в них обустраиваются по грунту. Это решение способно избавить хозяев от ряда проблем с полами, которые обустраиваются по принципу перекрытия. Полы таких домов не страдают от конденсата, не прогибаются и имеют гораздо большую несущую способность.

Вернуться к оглавлению

Вентиляция подполья деревянного дома

Деревянные дома, как и многоквартирные, нуждаются в устройстве вентиляционных отверстий. Их, как правило, делают в закладных балках или бревнах. Их прорубают между первым и вторым венцами. Можно устроить отверстия между основанием дома и первым бревном, этот вариант подходит, когда жилым домом является каркасное здание, а закладных бревен у него всего пара венцов. Вторая причина такого расположения продухов — это то, что цокольная часть основания достигает 400 мм над поверхностью земли.

Продухи в этом случае рекомендуется выполнять следующим образом. Для начала предстоит разметить вентиляционные окна, сделав в закладных бревнах сквозной пропил, используя бензопилу. Далее можно оформить пропиленные отверстия с помощью досок, монтировав короб, что поможет скрыть срезы.

В кирпичных домах оборудовать отверстия для вентиляции нужно, оставив примерно одно изделие по длине, и ½ кирпича по высоте. Можно подпольное помещение оборудовать отверстиями, вмонтировав их непосредственно в фундамент. Для этого следует использовать пластиковую трубу, нарезав ее по ширине опалубки. Полученные заготовки следует установить в опалубку, не доходя до крайней части фундамента на 100 мм. Таким методом можно добиться функциональности вентиляционного окна и его привлекательного внешнего вида.

Для того чтобы в погребе и подполье дома после оборудования их вентиляционными каналами не появились нежелательные гости в виде грызунов и кошек, на продухи следует установить заградительные препятствия — решетки и сетки. Наличие продухов в доме с подпольем поможет обеспечить качественную вентиляцию помещения под первым этажом, именно поэтому о расположении вентиляционных окон важно позаботиться еще в момент подготовки проекта дома.

moipodval.ru

возможные способы и их особенности

Вентиляционные окна в подвале

Вентиляция подвального помещения требуется очень часто. Например, для хранения продуктов питания в гаражном погребе необходимо соблюдение определенного уровня температуры и влажности. Подвал загородного дома может использоваться как сауна, бильярдная, место для спортивных игр. В этом случае вопрос наличия вентиляции даже не обсуждается. Позаботиться о своевременном проветривании помещения вынуждает и размещенная в подвальном помещении техника, в частности, отопительная.

Типы вентиляции

Вентиляционные системы можно разделить на два типа. Первый тип – естественная вентиляция. В этом случае движение воздушных потоков происходит самопроизвольно, под действием естественных сил природы. Электрические приборы не применяются, используется лишь разница температур, давления и сила ветра.

Естественная вентиляция подвала

Второй тип вентиляции – принудительная. Ее основным элементом является вентилятор, с помощью которого осуществляется движение воздуха. Системами принудительного вентилирования оборудуют помещения значительной площади и места большого скопления людей.

Оборудование для вентиляции подвала

Схема вентиляции погреба

https://www.youtube.com/watch?v=4LC3W5vCh4A

Простейший вариант естественной вентиляции

Самый простой вариант проветривания подвального помещения – это вентиляция, функционирующая с помощью одних лишь продухов (отдушин), отверстий в фундаменте или цокольной части постройки.

Продухи в подвале

Важно!

Желательно только предусмотреть продухи заранее, еще до строительства здания, будь то гараж, загородный дом или коттедж.

Иначе придется пробивать отверстия в стенах, что достаточно трудоемко. Метод алмазного сверления подойдет для создания аккуратных, красивых продухов.

Организация естественной вентиляции с помощью продухов на начальном этапе строительства

Чтобы сырая дождливая погода не добавляла влажности подвальному помещению, продухи должны быть расположены не ниже 30 см от поверхности земли. Диаметр отверстий выбирается из диапазона 125–225 см, чем больше подвал, тем больше должны быть продухи.

Продухи в фундаменте служат для обеспечения нормальной циркуляции воздуха под полом

Отверстия продухов должны быть закрыты решетками со стороны улицы. Это делается во избежание проникновения в подвал различной живности – мышей, крыс, кошек. Кроме этого, следует оборудовать продухи заслонками. Они дадут возможность регулировать поток воздуха – увеличить его летом и уменьшить (или совсем прекратить) зимой, когда есть опасность подмораживания подвального помещения.

Подвальные продухи с решеткой

Преимуществом такого варианта вентиляции является минимальность финансовых и трудовых затрат. Однако существуют более эффективные системы, основанные на использовании законов природы и не требующие установки электрооборудования.

Продухи в фундаменте необходимы для обеспечения надлежащей вентиляции

Естественная вентиляция с трубами

Более эффективный вариант естественной вентиляции получается при установке двух труб (воздуховодов) – приточной и вытяжной.

Подвальный продух с трубой

Они должны располагаться в противоположных концах подвала, обеспечивая тем самым наиболее полное проветривание. При установке труб нужно постараться соблюсти следующие условия:

приточная труба, нижний ее конец, должен на 20–50 см возвышаться над полом;
верхний – выступать над землей на 0,5–1 м;
вытяжная труба должна иметь длину 2,5–3 м, это обеспечит необходимую для движения воздушных потоков разность температур;
верхний конец вытяжной трубы должен быть выше крыши или конька на 40–50 см;
нижнее отверстие вытяжной трубы располагается максимально близко к потолку подвала.

Пример устройства продуха в подвальном помещении

Совет!Если вытяжной воздуховод расположить вблизи обогревательных элементов, это усилит воздушную тягу, улучшив тем самым вентиляцию.

Утепление верха вытяжной трубы тоже будет способствовать более интенсивному перемещению воздушных масс.

Схема естественной вентиляции

Полезным дополнением к приточно-вытяжной системе естественной вентиляции является дефлектор, благодаря использованию которого усиливается воздушная тяга. Дефлектор устанавливается на верхний край вытяжной трубы. Усиление тяги будет происходить с каждым порывом ветра: ветер дует с одной стороны дефлектора, в результате чего с другой стороны возникает разреженность, область пониженного давления. Это стимулирует выход воздуха вверх по трубе.

Вытяжная труба с дефлектором

Какие трубы использовать?

Прежде чем приступать к оборудованию подвала вентиляцией, нужно составить ее схему. Даже простой схематичный рисунок поможет точно определить длины труб и их точное расположение.

Схема вентиляции подвала в гараже

Что касается материала труб – часто применяют металлические, но их установка может быть слишком трудоемкой, да и неизбежный конденсат со временем приведет к появлению ржавчины. Для самостоятельной установки отлично подходят трубы из ПВХ. Они достаточно легки, чтобы можно было сделать установку своими руками, лучше герметизируются, не ржавеют. Кроме того, для пластиковых труб существует множество дополнительных деталей, упрощающих монтаж, – различные переходники, уголки и т. п. Для слива скапливающегося конденсата устанавливают специальный краник.

Пластиковые трубы для вентиляции

Упрощенные варианты

В случае если подвал небольшой по объему, актуальной может оказаться упрощенная конструкция предыдущего варианта вентиляции. Из дерева делается единый воздуховод с перегородкой, в котором располагаются сразу оба канала – и приточный, и вытяжной. Поскольку входное и выходное отверстия в такой системе находятся близко друг от друга, то вентилироваться будет небольшое пространство.

Совет!

Для расширения возможностей этой конструкции можно дополнить ее, например, желобом, который выведет отверстие приточного канала в другую часть подвального помещения.

Вентиляция подвала

Упрощенная вентиляционная система подвала

Другой вариант упрощения схемы вентиляции – исключение приточного канала. При наличии только вытяжного отверстия воздух будет поступать в подвал через щели и неплотности. В некоторых случаях этого бывает достаточно.

Естественная вентиляция в подвальном помещении

Принудительная вентиляция

Даже самый удачный вариант естественной вентиляции не гарантирует стабильного притока свежего воздуха в подвал на протяжении года. Виной тому – зависимость от погодных условий. Стабильность может быть обеспечена только принудительной вентиляцией. Во многих случаях вентилятор (вентиляторы) может быть просто добавлен к уже существующей схеме вентиляции.

Монтаж системы вентиляции

Например, электрический вентилятор, установленный на приточный канал, значительно улучшит воздухообмен при открытой заслонке вытяжного канала. Если этой меры недостаточно, что бывает, например, в помещения большой площади, то потребуется монтаж вентилятора еще и на вытяжку.

Принудительная вентиляция подвального помещения

Принудительная вытяжка из подвала

Усовершенствования искусственной вентиляции

Схема принудительной вентиляции редко ограничивается простыми вентиляторами. Очень удобной является система, анализирующая показатели влажности и температуры в помещении и включающая проветривание только по необходимости. Таким способом в подвале поддерживается постоянный «климат» с оптимальным расходом электроэнергии. Еще один распространенный вариант автоматической вентиляции – периодическое включение электровентиляторов. Частота включения может меняться, например, в зависимости от времени года.

Устройство для вентиляции подвала

Помимо вентиляторов, обеспечивающих своевременное проветривание подвала, система может дополняться нагревателем. Как правило, используется калорифер. Зимой потоки морозного воздуха будут подогреваться, это даст возможность полноценно осуществлять вентиляцию круглый год.

Схема вентиляции с рекуперацией тепла

Еще применяют воздушные фильтры или систему фильтров. Если поступающий с улицы воздух часто бывает загрязненным (пылью, промышленными выбросами и т. п.), то во избежание загрязнения помещений воздух фильтруется. Также существуют системы с кондиционерами и увлажнителями, с ними жаркое и сухое лето не испортит климат в помещениях.

Система принудительной приточно-вытяжной вентиляции с рекуперацией тепловой энергии

Вентиляцию большого по площади подвального помещения (более 50 кв. м), являющегося частью загородного дома, имеет смысл осуществлять в комплексе с вентиляцией всего дома. То есть общая система вентилирования дома должна включать в себя подсистему вентиляции подвала.

Совет! Монтаж и настройку оборудования в этом случае лучше возложить на специалистов.

Приточно-вытяжная вентиляция деревянного загородного дома
