Технические характеристики провода ПВС, назначение и конструкция. Провод пвс технические характеристики

Провод ПВС – характеристики, область применения

Выбираем ПВС провод

ПВС провод это гибкий медный провод со скрученными жилами имеющий поливинилхлоридную изоляцию и такую же оболочку. Достаточно часто его путают с ПВСП проводом, который имеет такую же структуру, но параллельное расположение жил. В нашей статье мы рассмотрим основные характеристики провода ПВС, а также сферы применения и свойства.

Расшифровка и основные параметры провода ПВС

Характеристики проводов ПВС позволяют его применять для решения широко спектра задач. И дабы правильно сделать выбор следует знать не только технические характеристики провода, но и его эксплуатационные особенности.

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.

Расшифровка проводов ПВС

Итак:

• Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
• Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
• После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.

• Например, мы имеет провод гибкий ПВС 3х1 5. Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм2 каждая.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.

Технические характеристики проводов ПВС

Итак:

• Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
• Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Обратите внимание! Согласно п.4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.

• Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
• Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
• Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Эксплуатационные характеристики и сфера применения провода ПВС

Широкое применение провода ПВС получил благодаря своим эксплуатационным характеристикам. Ведь в отличие от проводов других марок он имеет ряд весомых преимуществ. А главным его недостатком может являться цена, которая в сравнении с другими подобными изделиями из алюминия значительно выше.

• Одной из главных особенностей провода ПВС является его гибкость. Благодаря структуре жил, которые выполнены из большого количества мелких проволок изгибание провода под любыми углами не вызывает никаких проблем.
• Наличие защитной оболочки, которую устанавливает ГОСТ ПВС провода, делает жилы мене восприимчивыми к механическим повреждениям.

Переноска из провода ПВС

• Разные типы цветовой окраски жил провода позволяют упростить его монтаж. Кроме того, это увеличивает простоту его ремонта. Ведь даже при повреждении в центре провода позволит по цветовой маркировке (см. Маркировка проводов и кабелей по правилам) легко определить назначение поврежденной жилы.
• Что касается сферы применения, то характеристики провода ПВС позволяют применять его в широком диапазоне. Так его достаточно часто применяют для подключения электроинструмента.
• Гибкая структура и наличие дополнительной оболочки позволяют его применять для создания переносок и удлинителей.
• Так как согласно ПУЭ на освещение жилых зданий с 2001 года допускается применять только медные провода, то провода ПВС и ПВСП нашел широкое применение и в этой сфере.

На фото представлен провод ПСВП

• Неплохие характеристики при эксплуатации вне помещений, обеспечили проводу широкое применение в наружных электросетях и садоводстве.
• Простота монтажа своими руками обеспечили проводу широкое применение в электронике и электрических устройствах.

Вывод

Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.

elektrik-a.su

Провод ПВС - технические характеристики, виды и области применения

Для передачи электрической энергии от ее источника к месту потребления используется кабельная продукция. Это токопроводящие жилы, которые изолированы слоем диэлектрика. В зависимости от технических параметров подбирается оптимальная модель провода. Наибольшее применение получили кабели с маркировкой ПВС.

Описание

Конструкция этой проводки ничем не отличается от аналогичной. Токопроводящие жилы, изготавливаемые из меди, защищены полимерным покрытием. Маркировка ПВС означает следующее:

• П – провод. Указывается, что изделие принадлежит к классу электропроводки и предназначено для передачи электроэнергии.
• В – винил. Из этого материала изготавливается изолирующий слой. Причем он применяется для защиты каждой жилы и изготовления общей оболочки.
• С – соединительный. Функциональное назначение.

Главной характеристикой ПВС является диаметр жил и их количество. Они изготавливаются из меди и могут быть цельными или состоящими из нескольких отдельных проволок, скрученных вокруг основания. Для маркировки каждой жилы принято использовать стандартные цвета:

1. Белый – обозначает внешнюю защитную оболочку, внутри которой находятся изолированные провода.
2. Черный, коричневый, красный – так принято маркировать фазную жилу.
3. Синий – нулевой.

В некоторых случаях зеленый цвет означает провод заземления. При выборе следует обращать на маркировку изделия. Она выполняется согласно ГОСТ 7399-97. Рассмотрим на примере типовое обозначение — ПВС 2×1,5. Это означает что в состав кабеля входят 2 изолированные жилы диаметром 1,5 мм каждая. В некоторых случаях необходимо знать количество проволочных элементов и их сечение. Тогда следует воспользоваться данными таблицы. В ней же указаны удельная масса кабеля и возможный наружный диаметр.

Технические характеристики провода ПВС дают возможность применения практически во всех областях, где необходимо подключение от источника электроэнергии к потребительской точке.

Характеристики

При выборе кабеля следует обращать внимание на количество токопроводящих жил, их диаметр и эксплуатационные характеристики. Последние являются важным моментом, так как благодаря свойствам виниловой оболочки возможна установка кабеля во влажных помещениях с вероятностью попадания воды на его поверхность. При этом необходимо соблюдать правила соединения отдельных отрезков проводки. Места стыков тщательно изолируются. Лучше всего для этого применять специальные термоусадочные трубки.

Технические характеристики кабеля ПВС, общие для всех типов изделий:

• Максимальная величина напряжения — 450 В.
• Термостабильность относится к классу Y. Он характеризуется ограничением температуры нагрева до +70°С.
• Стандартный класс огнестойкости. Материал изоляции не горюч, при воздействии внешнего пламени не поддерживает процесс горения.
• Изделие имеет высокую механическую прочность, характеризуется хорошим показателем сопротивляемости изгибным разрушениям.
•  В зависимости от типа эксплуатации срок применения может составлять от 6 (подвижное состояние) до 10 (неподвижное) лет.

Ко всему этому хочется добавить доступную стоимость провода ПВС. Благодаря вышеизложенным характеристикам область применения проводки данного вида довольно обширна.

Применение

Чаще всего кабель используется в качестве токопроводящей магистрали для подключения энергии к приборам устройств. Его можно устанавливать для создания проводки в доме или квартире. Но перед этим обязательно рассчитывается номинальный и максимальный показатель нагрузки сети. В соответствии с полученными данными подбирается изделие оптимального сечения. В бытовых приборах с помощью ПВС осуществляют подключение электроприборов к розеткам.

Если говорить в целом — провод ПВС является одним из самых распространенных видов электропроводки для бытового и промышленного применения. Выбор сечения жил должен основываться на расчетных данных всего проекта или параметрах подключаемого устройства. Только так ПВС сможет выполнить свои функции в качестве проводника электроэнергии.

electroadvice.ru

технические характеристики, расшифровка, расцветка, применение

На тематических форумах периодически возникают споры касательно сферы применения провода ПВС, порой приводимые при этом оппонентами аргументы не имеют под собой серьезных оснований. В результате противоречивая информация может ввести неспециалиста в заблуждение. Чтобы не допустить этого мы детально расскажем о ПВС, уделив внимание эксплуатационным особенностям.

Что такое провод ПВС и его расшифровка

Исходя из названия это провод (на это указывает первая буква – П), заключенный поливинилхлоридную изоляцию (вторая буква в аббревиатуре – В), используемый в качестве соединительного (С). Ниже представлена таблица, в которой приведены характерные особенности для различных видов данного провода, в соответствии с систематизацией по ГОСТу 7399-97.

Таблица систематизации.

Наименование	Форма	Конструктивные особенности			Характерные особенности	~Uном
		Кол-во жил	Гибкость	Тип изоляции и оболочки
ПВС	круглая	2-5	гибкий	ПВХ	–	380 В
ПВС нг				ПВХ	Допускается групповая укладка
ПВС нг-LS				ПВХ с низким дымовыделением	Допускается групповая укладка
ПВСП	плоская	2		ПВХ	–

Маркировка осуществляется по следующему принципу: [ТИП] [количество жил] – [сечение]. Наносится она на внешнюю оболочку.

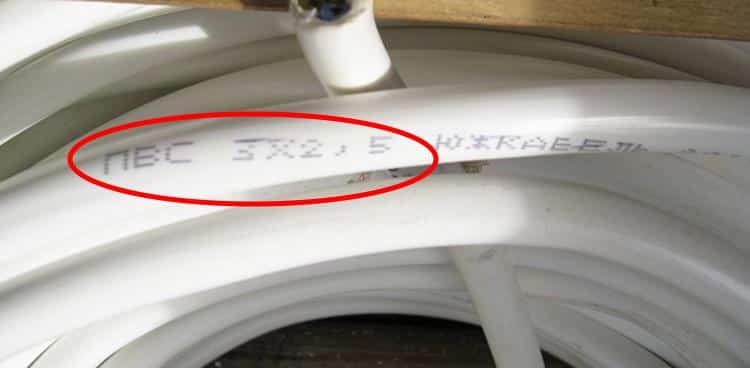

Пример маркировки провода ПВС

Конструкция провода ПВС

Строение провода можно назвать типичным, в качестве примера на рисунке 1 показана конструкция ПВС в трехжильном исполнении.

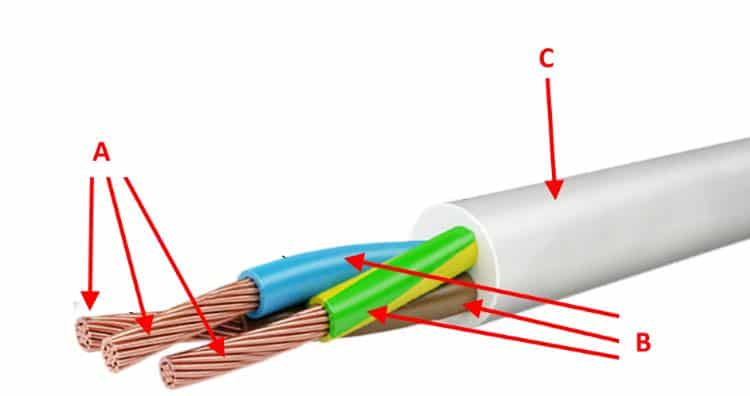

Конструкция ПВС провода

Обозначение:

• А – жилы, их изготавливают из скрученных проводков, в качестве материала используется медь.
• В – изоляционное покрытие жил, для его изготовления используется поливинилхлоридная смола и специальные добавки, для повышения пластичности и улучшения эксплуатационных характеристик.
• С – внешнее покрытие (данная изоляция изготавливается из того же материала, что и для жил).

Говоря об изоляции необходимо рассказать о принятых стандартах расцветки.

Принятая расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жил	Принятый стандарт расцветки
	имеется заземляющая жила	Отсутствует заземляющая жила
2		коричневая, голубая
3	желто-зеленая, коричневая, голубая	черная, коричневая и голубая
4	желто-зеленая, черная, коричневая, голубая	голубая, черная, коричнева, черная или коричневая
5	желто-зеленая, голубая, черная, коричнева и черная или коричневая	голубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.

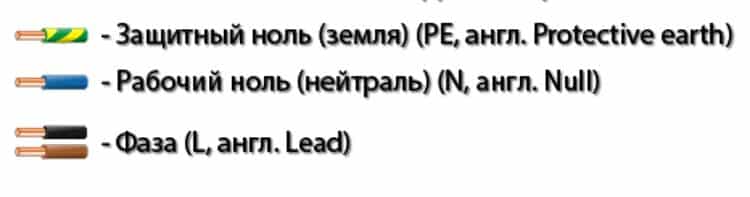

Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Технические характеристики и условия эксплуатации

Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:

• Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
• Величина номинального напряжения – 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2000 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
• Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
• Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000, в годах это 6 и 10 лет, соответственно.
• Порог допустимой относительной влажности не должен быть ниже 98%.
• Обязательная устойчивость к деструктивному воздействию грибков и плесени.

Остальные параметры приведены в таблице ниже.

Применение

Собственно, область применения указана в названии – «провод соединительный». Основное его предназначение заключается в подключении к сети различного стационарного или передвижного (переносного) электрооборудования, запитанного от напряжения не более 380 В.

Учитывая гибкость провода данного типа провода, он отлично подходит в качестве шнура для бытового удлинителя.

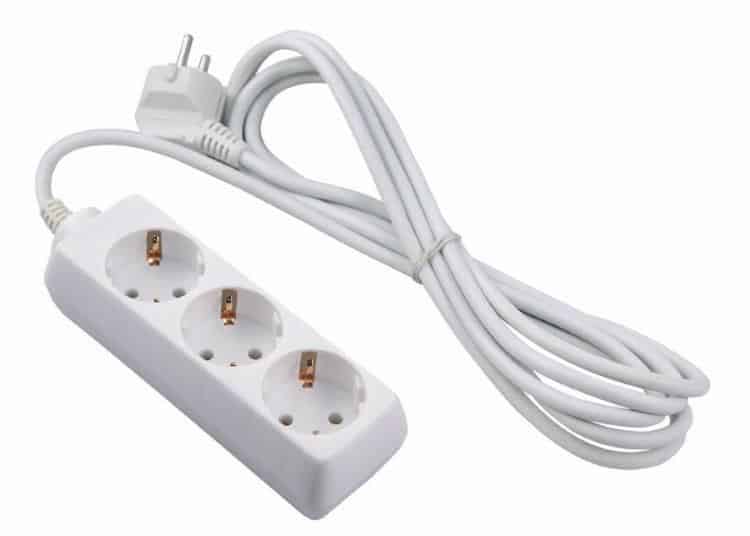

Бытовой удлинитель

Но при этом необходимо учитывать, что изоляция ПВС не рассчитана на использование вне помещений. Она разрушается под ультрафиолетовым излучением и подвержена воздействию влаги.

Теперь перейдем к вопросу об использовании ПВС при монтаже электропроводки. Делать не это нельзя. Чтобы сразу исключить, аргумент, в котором указывают, об отсутствии в ПУЭ прямого запрета. Приведем выдержки, чтобы поставить точку в этом споре.

Выдержки из СП и ПУЭ

Одного этого достаточно, чтобы возникли проблемы при получении страховки в случае возникновения пожара в квартире или доме.

Обратив внимание, что согласно вышеизложенным выдержкам, допускается монтаж проводом ПВС нг. Но против этого варианта есть следующие аргументы:

1. Обратите внимание на срок эксплуатации, даже для стационарных установок он 12 лет, далее сохранение изоляцией своих свойств не гарантировано. Проводка, проложенная ВВГ кабелем, прослужит практически втрое дольше.
2. ПВС нг стоит дороже ВВГ.

Перечисленных аргументов вполне достаточно, чтобы показать абсурдность такого решения.

Особенности монтажа

Они такие же, как и у других медных многопроволочных жил. При подключении к штепсельным вилкам, автоматам или другим устройствам с концов провода снимается изоляция, жилы лудятся или выполняется их опрессовка специальными наконечниками.

Наконечники и инструмент для опрессовки

При наличии необходимого инструмента технология опрессовки довольно простая, алгоритм действий следующий:

• Снимется слой внешней изоляции (примерно 12-15 мм).
• Концы жил также освобождаются от изоляционной оболочки на расстоянии 10-13 мм от края.
• На конец провода надевается наконечник и обжимается пресс-клещами (как они выглядят можно глянуть выше).

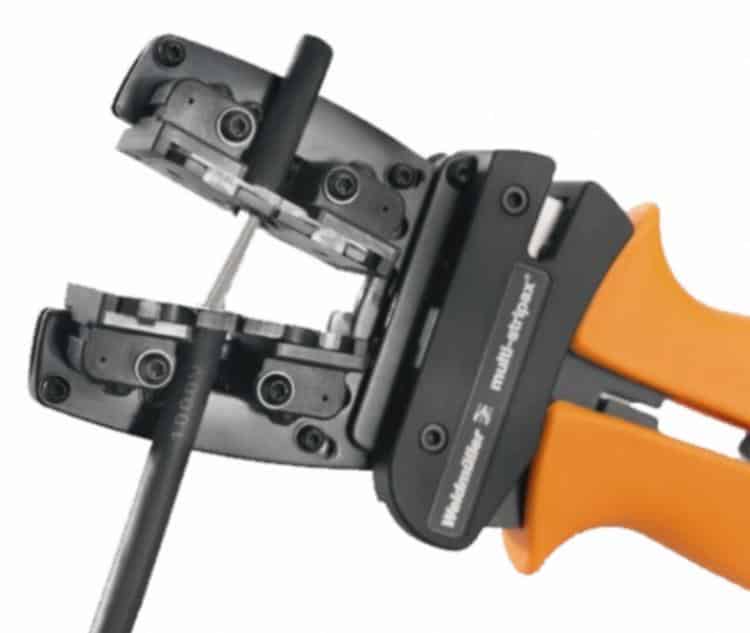

Процедуру можно существенно ускорить, если для снятия изоляции пользоваться специальными клещами.

При помощи этих инструментов процесс опрессовки делается в считанные минуты, быстро и в соответствии с нормами. На всякий случай, напоминаем, что ПУЭ не знает, что такое скрутка.

Как выбрать провод ПВС?

В первую очередь необходимо определиться с количеством жил, их может быть от двух до пяти. В быту, как правило, достаточно трехжильного провода (фаза, ноль, земля). Решив этот вопрос, подбирается сечение, в зависимости от мощности подключаемого оборудования. Чтобы не утруждать себя расчетами, приведем рекомендованное сечение провода, в зависимости от тока нагрузки:

Таблица допустимого максимального тока для типовых сечений жил провода ПВС.

Сечение жил (мм2)	Imax(A)
0,75	6,0
1,00	10,0
1,50	14,0
2,50	20,0

Учитывая появления большого числа контрафактной продукции, перед покупкой обязательно проверяйте наличие сертификата соответствия.

Что касается рекомендаций производителей, то в данном вопросе трудно дать однозначный ответ, чтобы он не прозвучал, как реклама. При соответствии ГОСТу любая продукция будет отвечать поставленной задаче.

www.asutpp.ru

Кабель ПВС: особенности и основные характеристики

В данной статье мы решили рассказать вам про кабель ПВС. Если говорить за него в двух словах, то можно смело сказать, что данный кабель ПВС 3х2,5, считается надежным и в тоже время качественным. Если вы решили купить такой кабель, помните, что цена зависит непосредственно от площади самого сечения и количества всех токопроводящих жил.

Конструкция провода ПВС

Собой кабель ПВС представляет довольно простую конструкцию, можно выделить следующие элементы:

– Многопроволочную токопроводящую жилу. Изготовляется она из мягкой проволоки материал – медь. Все жили мягкие и имеют пятый класс гибкости;

– Изоляция выполнена из пластика;

– Оболочка может быть белого или черного цвета.

Все медные жилы у кабеля ПВС скручиваются сердечником, и каждый из них покрывается изоляцией. Это позволяет делать каждый кабель более устойчивым к внешней деформации.  Также в ПВС провод кабель используется поливинилхлорид, из него изготавливается основная часть изоляции, поэтому кабель не поддерживает  горение и способен выдерживать серьезные температуры. Диапазон составляет: -30…+40 градусов. Узнайте подробней о маркировке ПВС кабеля.

Плюс ко всему, его можно устанавливать во многих местах, ведь кабель не боится влаги и устойчив к появлению различных грибков. Однако стоит заметить, при установке нужно быть очень аккуратным, ведь если нарушиться структура изоляции провод ПВС потеряет свои основные свойства.

Кабель пвс расшифровка – провод, который имеет виниловую оболочку соединительный. Читайте также о том, как узнать сечение кабеля ПВС.

Кабель ПВС технические характеристики

Провод ПВС в последнее время получил широчайшее применение для всех подвижных и неподвижных соединений электрического оборудования. Номинальное напряжение в этом случае может достигать максимум 380 Вольт.

Назначение:

Проводка в квартире кабель ПВС – это самые распространенные сферы, где используют этот тип. Как правило, в квартире или в частном доме с помощью него подключают все приборы освещения, или же делают различные удлинители. Если говорить за последний вариант, то он считается оптимальным, ведь кабель выдерживает серьезные нагрузки, и подключить можно даже мощное электрооборудование.

Также используя кабель ПВС, соединяют даже устройства в зданиях и строениях, ведь особенности этой конструкции частых перегибов помогают в процессе монтажа. Особенность обусловлена тем, что именно характеристики провода ПВС никак не зависит от общего количества перегибов провода.

Кабель ПВС условия эксплуатации

Чтобы силовой провод ПВС 3х2,5 долго служил необходимо его держать только в определенном диапазоне всех рабочих температур. Напомним, они могут быть в диапазоне от: -35 до 40 градусов. Если будут выдержаны все правила, срок его службы составит не менее 10-ти лет.

Электрические характеристики кабеля ПВС

При нормальной температуре (20 градусов) уделенное сопротивление всех жил постоянного тока: 0,01725 Ом.  В тоже время от сечение кабеля ПВС зависят следующие параметры:

В зависимости от сечения варьируется и его стоимость. Не, стоит выбирать слишком мощный кабель электрический ПВС, ведь огромной разницы вы не почувствуете. Перед тем как установить кабель ПВС узнайте все его основные характеристики.

Статья по теме: Описание ВВГ кабеля.

vse-elektrichestvo.ru

Технические характеристики провода ПВС

Содержание:

1. Описание
2. Характеристики
3. Условия эксплуатации
4. Применение

В современных условиях в большом количестве применяются различные электробытовые устройства и приборы. Основным условием их работы является простое, надежное и безопасное соединение с электрической сетью, обеспечивающее удобство и комфорт в процессе эксплуатации. Данные условия и технические характеристики провод ПВС обеспечивает в полном объеме. Он изготавливается в виде кабеля с токопроводящими жилами, покрытыми изоляцией из ПВХ. Скрученные изолированные жилы также заключены в общую поливинилхлоридную оболочку.

Описание кабеля ПВС

Среди кабельно-проводниковой продукции, широкое распространение получил провод ПВС, идеально подходящий для эксплуатации в бытовых условиях. Он может использоваться при любом напряжении переменного тока, вплоть до 380 В. Данный кабель отличается гибкостью и пластичностью, обладает очень маленьким радиусом изгиба. Такой изгиб не вызывает внутренних разрывов жил и повреждений изоляции.

Конструкция кабеля ПВС состоит из медных изолированных жил, помещенных в ПВХ оболочку. Общее сечение провода имеет круглую форму. В изолирующем материале имеется определенная доля специальных добавок, выполняющих защитную функцию и не поддерживающих горение.

Существует четыре варианта провода ПВС. В нем может быть два, три, четыре или пять жил. Каждая медная жила состоит из множества тонких проволочек, скрученных в общий жгут. Изоляция как правило разноцветная, что в значительной степени облегчает электромонтажные работы. Например, в черный, коричневый или голубой цвет окрашиваются основные проводники, а цвет заземляющего провода – зелено-желтый. Общая изолирующая оболочка может быть окрашена в любые цвета.

Кабель ПВС технические характеристики

В соответствии со своими техническими характеристиками, ПВС определяется в виде гибкого провода, рассчитанного на работу при напряжении до 380 вольт. Основными конструктивными элементами служат медные жилы, каждая из которых помещается в ПВХ оболочку.

В состав отдельной жилы входят тонкие медные проводники, толщина которых зависит от общего сечения жилы. Например, если сечение жилы составляет 1 мм2, то диаметр каждой проволочки должен быть не менее 0,21 мм. Общая площадь сечения провода ПВС находится в пределах 0,75-2,5 мм2. Сверху все жилы покрыты оболочкой из пластиката поливинилхлорида. Для покрытия применяется метод экструзии, благодаря которому провод принимает круглую форму за счет заполнения промежутков между жилами. Закрутка проволочек выполняется в левую сторону, между ними отсутствует какой-либо заполнитель.

Расшифровка ПВС провода:

• «П» - соответствует проводу
• «В» - указывает на изоляцию из пластиката ПВХ
• «С» - характеризует назначение провода, как соединительного.

Если в начале обозначение отсутствует буква «А» - это значит, что материалом проводников служит медь.

Условия эксплуатации

Кабели ПВС могут эксплуатироваться в температурном диапазоне от -25 до +40 градусов. Максимальная относительная влажность воздуха при температуре 350С составляет 98%. Наивысшая рабочая температура жил в течение длительного времени будет +70 градусов. Гарантия определяется в 2 года, а общий срок службы – 10 лет для стационарных устройств и 6 лет – для всех остальных. Минимальный ресурс провода во время изгибов и деформаций при подаче номинального напряжения составляет 30 тыс. циклов.

Применение ПВС

Провод ПВС, несмотря на высокую гибкость, не рекомендуется применять для устройства скрытой электропроводки. Данное качество, плюс повышенная устойчивость к деформации, делает его незаменимым в качестве сетевого шнура всевозможных переносных бытовых приборов и удлинителей.

Иногда провод ПВС применяется для труднодоступных мест, где невозможно проложить обычную проводку. Особенно это касается ситуаций с использованием кабелей с большими сечениями – от 16 мм2. Однако в подобных случаях нужно обязательно помнить об ограниченном сроке эксплуатации такого провода, несмотря на хорошее качество изоляции.

Все гибкие провода и кабели в том числе и ПВС, имеющие многопроволочные жилы, обладают общим недостатком. В соответствии с нормативными документами, определяющими монтаж и подключение, все жилы должны быть предварительно оконцованы и пропаяны. Данная процедура является обязательной даже если используются соединительные клеммы. Только после этого гибкие провода могут соединяться с коммутирующими и защитными устройствами, приборами учета и другой аппаратурой.

Технические характеристики позволяют использовать провод ПВС на отдельных этапах промышленного производства. Из него изготавливаются удлинители и переноски разной длины, монтируется световая реклама и наружное освещение.

electric-220.ru

его технические характеристики и особенности применения

ПВС провода прочно заняли своё место как в промышленном, так и в бытовом секторе. ПВС кабель имеет своё применение в промышленном производстве. С его помощью подсоединяется различное оборудование к электросетям. На строительных площадках служит в качестве удлинителей, а также для организации временного освещения. Ну а в бытовых условиях мы можем видеть его на различных бытовых приборах — от стиральной машинки и до микроволновки на кухне.

Назначение кабеля с маркировкой ПВС

В общем, если объективно посмотреть, как применить этот электрокабель в домашних условиях, то можно сказать, что в таких варианты, как удлинитель, подключение различных электроприборов, организация временного освещения, ПВС кабель подойдёт.

На производствах он применяется для соединения оборудования, подключения станков, различных силовых агрегатов к электросети или блоков управления ими. Так как на производстве присутствует оборудование с высоким потреблением электроэнергии, необходим силовой кабель. Именно ПВС имеет многожильные с большой площадью сечения жил варианты.

Если маркировка ПВС, в которой буква «С», то это указывает, что этот провод является соединительным. Поэтому назначение кабеля заключается в соединении электроприборов между собой или подключении их к электросетям.

Технические характеристики и описание

• Применение для работы в электросетях с рабочим напряжением до 660 В.
• Частота переменного тока 50 Гц.
• Сопротивление на один километр провода 270 Ом.
• Провод можно эксплуатировать в температурном диапазоне от -25 и до +40 градусов.
• Короткий нагрев жил допускается до +70 градусов.
• Изоляция двойная из поливинилхлорида, такой материал самозатухает.
• Срок эксплуатации 6-10 лет.

Кабель ПВС изготавливается согласно ГОСТ 7399-97. Состоит он из многожильных проводов, которых в кабеле может быть от двух до семи. Каждая жила имеет изоляцию из поливинилхлорида, жилы маркируются различными цветами. Нулевая жила имеет голубой или синий цвет, а заземляющая жила имеет жёлто-зелёную маркировку. Сверху покрыты ещё одной оболочкой из поливинилхлорида, которая также может быть различных цветов.

Если в маркировке не указана буква «П», то провод имеет круглую форму. Именно благодаря этой форме он симпатично смотрится на бытовых приборах. Такая форма позволяет ему не перекручиваться и не перегибаться, когда его используют как удлинитель. На рынке присутствуют варианты и с плоской формой, но они распространены значительно меньше.

Сечение жил имеет довольно широкий диапазон: от 0,5 до 16 миллиметров квадратных, что позволяет технически использовать кабель в промышленных целях, в том числе и как силовой провод.

Из-за низкого срока службы (всего до десяти лет) этот провод не рекомендуется использовать для изготовления стационарных электросетей. В таком случае лучше выбрать электрокабель с маркировкой ВВГ. Данный провод имеет срок эксплуатации 30, а не 10 лет, как ПВС.

Также характеристика изоляции кабеля ПВС в отношении температурных режимов (в некоторых регионах) не позволит использовать этот провод как уличный. Например, провод ВВГ работает при температуре от -50 до +50 градусов. Хотя и есть провод ПВС с маркировкой «У», что указывает на уличное применение этого кабеля, но диапазон расширяется только до -40 градусов.

В целом это хороший провод. Если он используется по назначению и не превышаются максимальные характеристики данного электропровода, то он способен справиться с возложенными на него задачами, а срок его службы может быть и большим от заявленных в технической характеристике.

Кабель ПВС в сравнении с ВВГ: что выбрать

Характеристика провода ВВГ выше, чем у ПВС, но и назначение в применении тоже разные. Для проводки электросети в доме или квартире, а также на предприятии, лучше использовать ВВГ, так как именно он для этого предназначен.

ПВС нужен там, где ВВГ будет плохо выглядеть или им будет неудобно пользоваться, так как он достаточно жёсткий. Представить этот провод на микроволновке или утюге невозможно. По крайней мере, это выглядит некорректно. В этом случае, конечно, лучше использовать ПВС.

Широкий спектр рассматриваемых электрокабелей, изготавливаемых сегодня, указывает на их популярность. Это и временное освещение на улице, и удлинитель для вашей электрической газонокосилки, и шнур подключения водонагревательного бака. Это те сферы, где применение ВВГ просто бессмысленно и неудобно.

Отсюда вывод: необходимо использовать провода по назначению, то есть ВВГ там, где он необходим, а ПВС там, где ему самое место.

Как расшифровывается маркировка на проводах ПВС

• «ПВ» означает, что изоляция выполнена из поливинилхлорида, который не поддерживает горение
• «С» указывает на область применения (соединительный кабель)
• «Т» в начале маркировки говорит о климатическом исполнении провода
• «У» расширяет нижний показатель температуры эксплуатации провода до -40 градусов
• «л» в конце (ПВСл) указывает на то, что фазные жилы выполнены из лужёной меди
• «А» поясняет об использовании алюминия в изготовлении жил кабеля
• «3х1,5», где первая цифра означает количество жил в кабеле, а вторая площадь сечения в миллиметрах квадратных
• «нг» указывает, что изоляция кабеля не горит
• «LS» говорит о том, что во время пожара изоляция не выделяет дым и вредные газы

Неважно, будете ли вы использовать кабель ПВС в бытовом или производственном варианте. Необходимо помнить, что данный электротехнический продукт предназначен для эксплуатации на недолгий промежуток времени.

Бытовые приборы служат в пределах десяти лет, а затем их желательно менять на новые. Вот и провода с такой маркировкой также рассчитаны на такой срок службы. Огромным плюсом проводов ПВС является их гибкость и удобство в эксплуатации.

В домашних условиях без специального инструмента для зачистки кабеля вы сможете легко собрать удлинитель, или заменить провод подключения электроприбора, используя провод ПВС.

instrument.guru

Провод ПВС технические характеристики строение применение

Массовое применение бытовой электрической техники, разнообразных инструментов и приборов, рассчитанных на подключение к стандартной сети 220/380В, привело к разработке стандартного провода специально для этих целей. Условия эксплуатации потребовали сделать его безопасным, гибким, прочным и долговечным. Эта задача была успешно решена, и в настоящее время российские компании предлагают в достаточномколичестве провод ПВС, полностью отвечающий этим требованиям.

Все о проводе ПВС в ГОСТ 7399-97

Отечественные производители провода ПВС, работающие для рынка России и СНГ, стремятся к соблюдению требований ГОСТ 7399-97, поскольку он имеет статус межгосударственного. Вдобавок это облегчает экспортные операции в дальнее зарубежье, поскольку содержание документа синхронизировано с соответствующими частями международных стандартов МЭК 60227-1-93 (97) и МЭК 60245-1-94(97).

Разделы ГОСТ 7399-97 содержат все важнейшие сведения о сортаменте, механических и электрических характеристиках провода ПВС, а также требования по безопасности, перечень испытаний и др.

Пример маркировки:

ПВС 2х0,75+1х0,75 ГОСТ 7399-97

Здесь обозначен провод марки ПВС, в нем две основные жилы сечением 0,75 мм2  и одна заземляющая сечением 0,75 мм2.

Строение провода ПВС

Стандарт определяет провод ПВС, как гибкий провод на напряжение до 380В со скрученными медными жилами в поливинилхлоридной изоляции, с поливинилхлоридной оболочкой. Каждая жила состоит из медных проводников, класс жилы должен быть не ниже 5 по ГОСТ 22483-77. Этим стандартом устанавливается толщина проволок, из которых может состоять жила каждого сечения. Например, у стандартного провода ПВС жилы сечением 1мм2 не могут состоять из проволок диаметром большим, чем 0,21 мм.

Количество жил провода может быть – от двух до пяти, минимальная площадь сечения 0,75 мм2, максимальная, выпускаемых кабельными заводами – 16 мм2, однако стоит заметить, что согласно нормативам ГОСТ 7399-97 провод ПВС должен иметь сечение от 0,72 мм, до 2,5 мм. Направление закрутки – левое, скрутка выполняется без заполнителя. Цвет  изоляции жил: белый, серый, голубой, синий, зеленый, красный, коричневый и желтый. Поверх них идет оболочка из пластиката ПВХ, накладываемая методом экструзии  и не распространяющая горение при одиночной укладке. Она обязательно должна заполнить промежутки между жилами, придавая проводу круглую форму. Эксцентриситет поливинилхлоридной изоляции не должен превышать 10%.

ПВС расшифровка

• отсутствие в начале аббревиатуры буквы А означает, что провод медный;
• П - провод;
• В - изоляция из ПВХ пластиката ;
• С - обозначение назначения провода, соединительный.

Провод пвс технические характеристики

Пороговые значения основных механических и электрических характеристик нормируются стандартом ГОСТ 7399-97, что касается конкретных значений у каждого производителя, то они могут отличаться в указанных пределах. Поэтому точные данные по диаметрам, толщине изоляции, массовым и другим показателям необходимо брать из сопровождающей партию документации или каталогов производителя. Для примера здесь показаны характеристики стандартного провода ПВС одного из крупнейших российских производителей.

Таблица 1. Провод ПВС технические характеристики

Качественный сухой провод ПВС выдерживает в течение 5 минут переменный ток напряжением 2000В, а после часовой выдержки в воде (tO= 20 ± 5 °С) выдерживает его 15 мин. Требования по прочности такие же, как и для кабеля ВВГ, усилие разрыва должно быть не менее 10 Н/мм2, а удлинение до разрыва должно составлять не менее 150%.

Ресурс провода, определяемый, как число  знакопеременных деформаций изгиба при номинальном напряжении, не должен быть меньше, чем 30 000 циклов.

Применение провода ПВС

Провод ПВС применяется в производстве бытовой техники и электрических инструментов и приборов. В конструкции стиральных машин, телевизоров холодильников, всевозможного слесарного и строительного электроинструмента, др. машин и приборов он используется для подключения к сети. Также он идет на изготовление сетевых адаптеров, удлинителей и т.д.

Другие разновидности провода ПВС

• ПВСнг(А)-LS - то же что и ПВС, но не распространяет горения, с пониженным газо и дымо образованием;
• ПВС-Тнг(А)-LS - то же что и ПВСнг(А)-LS, но облегченный;
• ПВС-ТТнг(А)-LS - то же что и ПВСнг(А)-LS, но имеет утолщенный изоляционный слой;
• ПВС-ТSнг(А)-LS - тоже, что и ПВСнг(А)-LS, но предназначен для стационарной прокладки.

elektrika-svoimi-rykami.com

---

•
  Устройство винтовых свай
•
  Инструменты для сантехники
•
  Труба пнд для кабеля
•
  Регулируемая вентиляционная решетка
•
  Пятиэтажный дом
•
  Ветрогенераторы своими руками на 220в
•
  Сверление отверстий в металле
•
  Резьба по составу
•
  Универсальный инструмент
•
  Медицинские панели
•
  Светодиодные лампы википедия
