Строительные работы в Севастополе
Введите значения размеров в миллиметрах: X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80). Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X. Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия». S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы. Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты. Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер. Нажмите «Рассчитать». Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы. perpendicular.pro Продолжаем серию статей о расчетах сопромата онлайн. В этой статье я хочу поделиться онлайн-сервисами, которые позволяют рассчитывать фермы. С помощью сайтов, указанных в этой статье, Вы узнаете, как произвести расчет фермы онлайн: определить реакции в опорах и узнать усилия, возникающие в стержнях. В такой отрасли, как строительство, ферма — элемент, который ничем нельзя заменить. Ее используют для построения мостов, ангаров, стадионов. Без нее не обойдется строительство павильонов, сцен, подиумов. Кузов автомобиля, корпус корабля, самолета также считают фермой. Что немаловажно, при создании проекта корабля или самолета расчеты прочности производят так же, как и при подсчете силы действия на структуру. Данная система уникальна тем, что она неизменна под действием факторов внешней среды. Нагрузки на нее приходятся очень больше, но благодаря своему строению она заслужила особого внимания. Ферма — это огромное количество стержней, соединенных в одну систему. Давление приходится на места, в которых соединяются детали. На сегодняшний день в строительной отрасли отдают предпочтение жесткому скреплению, а не шарнирному. Данный сервис расположен по адресу — skyciv.com/free-truss-calculator Авторы данного проекта позиционируют свой онлайн-калькулятор как инструмент для проектирования ферм, который позволяет рассчитывать продольные усилия в стержнях, определить реакции, возникающие в опорах фермы и д.р. Создатели также отмечают, что данный софт особенно полезен для проектирования мостовых ферм и стропильных систем деревянных крыш. Сразу оговорюсь, бесплатный функционал программы имеет определенные ограничения: можно добавить не более 12-ти стержней, 2-ух опор и 5-ти сосредоточенных внешних сил. В платной версии ограничений нет. Для расчета простых ферменных конструкций, бесплатного функционала вполне хватает. В этом разделе я покажу как создать расчетную схему простейшей фермы и получить результаты расчета. Первым делом необходимо задать узлы будущей фермы, которые дальше будут учитываться в расчете как простые шарниры. Для создания нового узла нужно выбрать кнопку – «Nodes». Каждый задаваемый узел имеет свой уникальный идентификатор, к которому по ходу формирования расчетной схемы будем обращаться: при создании стержней фермы и приложении нагрузок. Для того чтобы создать новый узел, нужно задать его координаты по X и Y: Примечание: рекомендуется первый узел задавать с координатами (0;0), так легче будет высчитывать координаты всех последующих узлов. Стержни задаются достаточно просто. Для создания нового стержня нужно выбрать кнопку — «Members». Далее нужно будет указать идентификатор узла, с которым будет соединятся стержень в начале и в конце. Вот что получилось у меня: В данной программе на ферму можно накладывать все виды нагрузок: сосредоточенные силы (Point Loads) и моменты (Moments), распределенную нагрузку (Distributed Loads). Например, для приложения сосредоточенной силы, нужно выбрать узел и задать ее численное значение. После выполнения всех вышеописанных шагов, можно получить результаты расчета. Для этого нужно нажать кнопку – «Solve». Бесплатно можно вывести реакции в опорах фермы, значения продольных усилий. Также для каждого стержня указывается растянут он или сжат: Вот такая есть полезная программа для расчета фермы онлайн! Также для расчета фермы можно воспользоваться программой, описываемой на этой страничке. sopromats.ru Треугольные деревянные фермы простой конструкции можно увидеть на изображениях старорусских жилищ. Эта несущая конструкция отвечает за скат крыши и его поддержание. Шли годы, с появлением более точных измерительных приборов и способов обработки дерева конструкция фермы начала преображаться. Уже в 18 веке при строительстве зодчие использовали специальные расчеты, которые позволяли не только создать ровную и пропорциональную ферму, но и правильно распределить нагрузку. Современные строительные материалы и станки позволяют с точностью до миллиметра изготовить детали будущей треугольной фермы. При самостоятельном строительстве необходимо правильно рассчитать все основные углы и детали. Для таких подсчетов предназначен специальный строительный калькулятор, который после проведенных автоматических расчетов выдаст вам не только общий чертеж фермы в масштабе, но и чертежи всех необходимых деревянных стоек с размерами и количеством в штуках. Чтобы воспользоваться калькулятором, нажмите на картинку ниже: Чтобы правильно использовать калькулятор, необходимо заранее просчитать длину и высоту будущей фермы. Угол скоса крыши играет немаловажную роль при строительстве фермы. Стоит отметить, что некоторые пользователи измеряют высоту навскидку, и тем самым совершают ошибку. Для точного расчета калькулятор имеет несколько полей: Масштаб важен для вывода конечного чертежа. Именно это поле отвечает за то, в каком масштабе готовый чертеж предстанет перед пользователем. Как и большинство программ для проектирования, калькулятор использует в одной плоскости только две координаты. В данном случае, нам необходимо указать координаты Х и Y. Стоит отметить, что за начало координат берется точка 0, следовательно, необходимо указать максимальную высоту и полную длину будущего сооружения. В этой строчке указывается тип материала, из которого будет выполнена ферма. Указывается ширина и толщина бруса в мм. В этом пункте требуется указать количество опор, которые будут равномерно расположены по всей длине фермы. Основной функцией подпорок является рассредоточение нагрузки, которая возникает под действием различных сил на крышу. Как правило, для многоэтажных строений и строений, которые заведомо будут постоянно подвергаться нагрузке, эту цифру рассчитывают профессионалы, однако даже для четырехэтажного этажного дома лучшим расположением опоры будет одна опора через каждый метр. После ввода данных необходимо нажать кнопку «Рассчитать», и, если вам необходим чертеж, поставить галочку в соответствующем пункте. Чертеж можно распечатать или же сохранить в различных форматах. stroimmaster.ru Деревянные фермы перекрытия представляют собой конструкцию из горизонтальных балок, расположенных на разных уровнях и соединенных вертикальными и наклонными деревянными связями. От обычных деревянных балок их отличает большая прочность и устойчивость к прогибам. Чаще всего, их применяют для перекрытия пролетов большой длины, при невозможности устройства промежуточных опор, а также при реконструкции или усилении существующих перекрытий. В данной статье мы рассмотрим их преимущества и недостатки, конструктивные особенности и возможность изготовления своими руками. Конструктивно деревянные фермы перекрытия представляют собой конструкцию из сухого строганного бруса в виде двух параллельных горизонтальных балок, которые, для обеспечения жесткости, соединены связями в виде вертикальных стоек и наклонных раскосов. В отличие от стропильных ферм, имеющих обычно трехугольную форму наружной поверхности, они имеют прямоугольную. Сечение всех их элементов, шаг установки, размеры и тип соединительных элементов определяется с помощью специальных расчетов. В настоящее время для этого, чаще всего, используются специальные программы-калькуляторы. При этом учитывается, как длина пролета, который необходимо перекрыть, так и совокупная нагрузка, которая будет на них действовать. Изготовление таких ферм, чаще всего, осуществляется в промышленных условиях, с использованием специального точного оборудования (например, МiTek) и доставляются на строительную площадку в собранном виде. При этом все элементы конструкции соединяются специальными металлическими элементами – оцинкованными зубчатыми пластинами (МЗП). По сравнению с обычными балками использование деревянных ферм перекрытия имеет как положительные стороны, так и недостатки. Преимуществами можно считать следующие их особенности: К недостаткам можно отнести такие их особенности: Правильно изготовить деревянные фермы перекрытия своими руками достаточно сложно и трудоемко, но вполне возможно при наличии готового расчета и чертежа всей конструкции. Главная сложность состоит в необходимости грамотного расчета конструкции и тщательности соединения всех ее элементов. Как правило, выполнить такой расчет под силу только специалистам. Поэтому, если есть желание самостоятельно изготовить такие деревянные балки перекрытия (фермы), необходимо обратиться в проектную организацию, специализирующуюся на таких расчетах, к частным специалистам или найти в интернете онлайн-калькулятор для такого расчета. На их основании необходимо составить подробный чертеж и только тогда приступать к работе по изготовлению. Рис.1 Элементы конструкции фермы перекрытия: 1 - горизонтальные балки; 2 - вертикальные и наклонные связи; 3 - соединительные металлические зубчатые пластины (МЗП). Соединение элементов таких ферм, желательно, осуществлять, как и в промышленных условиях, с помощью металлических зубчатых оцинкованных пластин (МЗП) и использования прессов или домкратов. Если же есть сомнения в своих способностях, то лучше такие конструкции приобрести уже готовые, изготовленные в промышленных условиях или заказать по размерам пролета, который необходимо перекрыть. Смонтировать на месте и устроить на их основе деревянное перекрытие вполне можно своими руками. Межбалочное заполнение, в этом случае, может быть таким же, как и при использовании обычных деревянных балок. Но при этом, желательно, чтобы в утеплителе находилась бы только нижняя балка фермы, а верхняя и связи имели бы свободный доступ воздуха. Это позволит увеличить срок службы всей конструкции. Нельзя усомниться в том, что надежность крыши является одной из важных ее характеристик. В основе данной конструкции лежат стропильные несущие фермы. Их монтаж можно назвать ответственной и трудоемкой работой, которая предусматривает проведение точных должна претерпевать вес укрывных материалов, утеплителя, обрешётки и атмосферных осадков в виде льда и снега. Учитывая все эти факторы, стропилам следует придать максимальную прочность. Изготовить их можно и самостоятельно, однако для этого важно учитывать регион, в котором выстроен дом, а также все его особенности, включая ветровые и снеговые нагрузки. Сюда следует отнести и сейсмичность области застройки. Деревянные фермы собираются из висячих и наклонных стропил, мауэрлата, коньковых прогонов, подкосов, диагональных связей и раскосов. Соединенные детали образуют стропильную ферму, которая имеет вид треугольника или нескольких треугольников, соединенных между собой. Несущая часть конструкции крыши - это система стропил, которая еще называется стропильными ногами. Угол, под которыми они устанавливаются, соответствует Деревянные фермы своими руками изготавливаются по технологии, которая предусматривает установку стропил на мауэрлат, расположенный на стене. Это требуется для равномерного распределения веса. В верхней части соединяются концы стропил и прогон, последний из которых называется подконьковым брусом. В этой части располагается конек кровли. Расстояние между стропилами должно определяться характеристиками материала кровли, сечением стропил, а также другими факторами. Данный параметр может изменяться от 0,8 до 2 м. Деревянные фермы, как было упомянуто выше, состоят из стропильных ног. Они должны располагаться параллельно по отношению к скатам, в качестве их задачи выступает исключение прогиба Если речь идет о прогоне, то он выполняется в виде поперечного бруса, который располагается продольно сверху. Для поддержки прогонов стропильной конструкции выступают стойки и лежни. Составляющие подстропильной фермы - это подкосы, именно благодаря им обеспечивается устойчивость стропил. Расчет ablock.ru 1. ОБЩИЕ СВЕДЕНИЯ. В современном промышленном и гражданском строительстве применяют деревянные фермы – однопролетные балочные. В отдельных случаях находят применение также трехшарнирные арки, составленные из балочных ферм или клееных блоков. Деревянные фермы изготовляют из круглого леса или пиломатериалов - брусьев и досок. Фермы имеют следующие элементы: верхний пояс, нижний пояс, решетку (стойки и раскосы). Взаимное сопряжение указанных элементов в узлах осуществляют при помощи различных соединений (врубки, нагели, хомуты, шпонки). Верхний пояс балочных ферм при вертикальной нагрузке, направленной сверху вниз, работает на сжатие, а нижний - на растяжение. Усилия в стойках и раскосах зависят как от направления этих стержней, так и от расположения нагрузок. Самыми ответственными элементами деревянных ферм являются стержни нижнего растянутого пояса, на работе которых в большой мере сказывается вредное влияние неизбежных в строительной древесине пороков (сучков, косослоя, трещин), поэтому при конструировании, отборе лесоматериалов, изготовлении и наблюдении за фермами во время их эксплуатации, стержням нижнего пояса нужно уделять особое внимание. С целью наиболее рационального использования достоинств конструктивных материалов, растянутые элементы деревянных ферм часто выполняют из стали. Такие фермы называют металлодеревянными. По очертанию наружного контура фермы подразделяют на: треугольные, прямоугольные (с параллельными поясами), трапецивидные или полигональные с наклонным (двускатным или односкатным) прямолинейным верхним поясом[1], сегментные и многоугольные (рис.1). При равномерной загрузке всей фермы вертикальной нагрузкой, усилия в стержнях решетки прямоугольных и пологих (уклон ~1/10) полигональных ферм возрастают от середины пролета к опорам, а в треугольных от опор к середине. Характер изменения усилий в поясах и решетке треугольных, прямоугольных и полигональных ферм представлен на рис.2. Экономичность ферм определяется прежде всего расходом древесины и металла, а также трудоемкостью изготовления и монтажа конструкции. При оценке типов деревянных ферм в отношении расхода древесины необходимо иметь в виду, что стоимость древесины в большой мере зависит от степени обработки и сортамента применяемых лесоматериалов. Так стоимость окантованных брусьев почти в полтора раза, досок в 2 раза и чистообрезных брусьев примерно в 2,5–3 раза выше стоимости круглых лесоматериалов. Существенное влияние на расход древесины и металла может оказать очертание наружного контура фермы. Теоретически наивыгоднейшим очертанием контура является такое, при котором контур фермы приближается к очертанию эпюры моментов. При одних и тех же нагрузках, качестве лесоматериалов, пролетах и высотах ферм наиболее легкими, а следовательно, и требующими наименьшего расхода древесины, будут сегментные фермы и трехшарнирные арки из них. Простота конструкции и экономичность, обусловленные статическими свойствами сегментных ферм, обеспечивают широкое распространение этих ферм в строительстве. Многоугольные фермы с ломаным очертанием верхнего пояса также имеют относительно небольшой вес и отличаются простотой узловых сопряжений и экономичностью. Полигональные фермы с наклоном верхнего пояса в 1/10-1/5 получаются более тяжелыми, чем сегментные фермы, но все же значительно более экономичными, чем фермы прямоугольного и треугольного очертания. Наиболее тяжелыми из всех типов ферм оказываются треугольные фермы. Их применяют, как правило, для кровель из материалов, требующих значительного уклона (черепица, шифер и т.д.). 2. ВЫБОР СХЕМЫ ФЕРМЫ. ОСНОВНЫЕ ПРЕДПОСЫЛКИ К ПРОЕКТИРОВАНИЮ. В студенческом курсовом проектировании обычно используются два типа ферм – треугольная ферма и пологая полигональная ферма (рис.3). vunivere.ru Проектирование металлических конструкций – одно из важнейших направлений строительной деятельности. Для определения требуемых параметров профилей используется дорогостоящее лицензионное программное обеспечение, требующее наличия профильного образования и навыков работы с конкретным программным комплексом. При этом бывают ситуации, когда нужно сделать чертеж «на коленке», подобрать нужный прокат, подсчитать вес балки для определения стоимости и заказа металла. В тех случаях, когда воспользоваться специальными программами нет возможности, удобными помощниками при расчете металлоконструкций могут стать бесплатные онлайн- и десктоп- программы: Компания Арсенал предоставляет всем желающим возможность сэкономить свое время, воспользовавшись фирменной десктоп-программой для подсчета теоретического веса металлического профиля любых видов, в том числе – из черной и нержавеющей, а также - из цветного металла. На сайте доступна и онлайн-версия программы. Для того чтобы выполнить расчет профиля нужно ввести информацию о толщине металла, длине отрезка, высоте и ширине. Можно также выбрать марку прокатного профиля из сортамента и задать требуемую длину. В этом случае программа определит его габаритные размеры и вес автоматически. Онлайн-калькулятор Metalcalc - удобный ресурс для определения веса и длины металлопроката. При задании основных технические параметров изделия (номер сортамента или габаритные размеры профиля, его длина) программа определит его вес. Расчеты выполняются на основании действующих ГОСТов и отличаются максимальной точностью. Программа имеет также и функцию обратного пересчета. Если указать массу и типоразмер профиля – сервис высчитает его длину. Ресурс абсолютно бесплатен и удобен в использовании. На сайте Sopromat.org представлена бесплатная онлайн-программа для расчета балок и ферм методом конечных элементов. Расчет может быть выполнен, в том числе, для статически неопределимых рам. Сервис может быть полезен как студентам для выполнения курсовых работ, так и практикующим инженерам для определения параметров реальных металлоконструкций. Онлайн-ресурс позволяет: На сайте всегда находится самая свежая версия программы. Имеется версия Mini для скачивания и работы на мобильных устройствах. Мобильная программа обладает всеми преимуществами полноценной версии. Sopromatguru – частично бесплатная онлайн-программа, служащая для расчета балок. Ресурс подходит как для выполнения курсовых работ студентами, изучающими сопромат и строительную механику, так и для инженеров, задействованных в реальных проектах. На данном онлайн-сервисе можно: В ближайшее время авторы планируют добавить в программу функцию расчета ферм. На сегодняшний день онлайн-ресурс позволяет бесплатно задать параметры балки, опоры, нагрузки и получить эпюру. За получение доступа к подробному расчету авторы программы просят перечислить символическую оплату. Стоит отметить, что онлайн-сервис красиво оформлен и оборудован понятным интерфейсом. Небольшая программа Ферма позволяет рассчитать плоскую статически определимую ферму и сохранить результаты. Для начала работы необходимо задать геометрические параметры фермы (размеры стержней, высоты, положения раскосов, нагрузки). Расчет выполняется по методу вырезания узлов. Определяются усилия в стержнях фермы, а также реакции опор. Максимальное число панелей фермы – 16, число нагрузок – не более 20. Программный комплекс может также применяться и для расчета статически неопределимых ферм. maistro.ru Расчет стропил: как это делается? Ни один дом невозможно построить без крыши, и ни одну кровлю невозможно возвести без несущей конструкции. Любое строительство начинается с проектирования и расчетов. Рассмотрим, как выполняется расчет стропил. Проведение таких расчетов чрезвычайно важно. Недопустимо строить стропильные системы «на глазок» или «приблизительно». Необходимо учесть все нагрузки, которые будут оказывать действие на кровлю. Схема стропильной системы Схема кровельного пирога Прежде всего, нужно подсчитать, сколько будет весить сама кровля дома . Это необходимый расчет – стропила должны выдерживать эту постоянную нагрузку в течение длительного времени. Произвести расчет несложно, нужно подсчитать массу одного метра квадратного каждого из слоев «пирога» кровли. Затем вес каждого слоя суммируется, а полученный результат умножается на поправочный коэффициент 1,1. Пример расчета. Возьмем для примера кровлю, покрытую ондулином. Крыша состоит из следующих слоев: Складываем полученные значения – 15+10+5+3 =33 кг. Умножаем на поправочный коэффициент 33×1.1=34,1 кг. Это значение является весом пирога кровли. В большинстве случаев, при строительстве жилых домов, нагрузка не достигает значения 50 кг на метр квадратный. Опытные строители рекомендуют опираться именно на эту цифру, хотя она является явно завышенной для большинства кровельных покрытий. Но зато, если через несколько десятилетий хозяева дома захотят поменять кровлю, то им не придется менять все стропила – расчет был произведен с солидным запасом. Таким образом, нагрузка от веса кровельного «пирога» составляет 50×1,1 = 55 кг/кв. метр Карта снеговых нагрузок России Снеговая нагрузка – это достаточно серьезное воздействие на конструкции кровли, так как снега на крыше может скопиться достаточно много. Чтобы подсчитать этот параметр, можно воспользоваться формулой: Пример расчета. Например, необходимо рассчитать снеговую нагрузку для кровли дома, строящегося в Московской области, причем угол наклона ската составляет 30 градусов. Московский регион расположен в III снеговом районе, для которого расчетное значение массы снега на квадратный метр горизонтальной поверхности составляет 180 кгс/ кв. м. 180 x 0,7 = 126 кгс/кв. м. Это расчетная снеговая нагрузка на кровлю. Карта ветровых нагрузок центральной России Чтобы произвести расчет нагрузки на стропила применяется формула: Высота дома, измеряемая в метрах А – это открытые местности: степи, побережье моря или озера; Б – местности, равномерно покрытые препятствия, например, городская застройка или лесной массив. Пример расчета. Рассчитать ветровую нагрузку для дома высотой 5 метров, расположенного в лесистой местности в Подмосковье. Московский регион расположен в I ветровом районе, нормативное значение ветровой нагрузки в этом районе 23 кгс/кв. м. Поправочный коэффициент в нашем примере составит 0,5 23 x 0,5 = 11,5 кгс/ кв. м. Это значение ветровой нагрузки. Расчет сечения стропил компьютерной программой Чтобы произвести расчет длины стропил, требуется знать, какой кровельный материал планируется использовать, а также из чего сделаны чердачные перекрытия (деревянные балки или плиты из железобетона). Стандартные стропила, которые поступают в продажу, имеют длину 4,5 и6 метров. Но, в случае необходимости, длина стропил может быть изменена. Сечение бруса, который идет на изготовление стропил, зависит от следующих факторов: Данные в представленной таблице являются рекомендательными, их нельзя назвать полноценной заменой расчетам. Поэтому расчет фермы стропильной является необходимостью для определения несущей способности кровли. Данные таблицы приведены в соответствии с атмосферными нагрузками, характерными для Московского региона. Шаг, с которымустанавливаютсястропила (см) Длина стропил (метры) Сечения бруса для изготовления других элементов кровли: Определившись с сечением и длиной, а также с шагом расположения стропил, несложно произвести расчет количества стропил, ориентируясь на длину стен дома. При проектировании, помимо расчета на прочность, конструктор должен выполнить расчет на прогиб. То есть, нужно не просто гарантировать, что стропила не сломаются под оказываемой нагрузкой, но и выяснить, насколько балки могут прогибаться. К примеру, расчет деревянной стропильной фермы для строительства мансардной крыши должен быть выполнен так, чтобы величина прогиба не превышала 1/250 часть от длины участка, на который оказано давление. Таким образом, если использованы стропила длиной 5 метров, то максимальный допустимый прогиб может достигать 20 мм. Данная величина кажется совсем незначительной, однако при ее превышении, деформация кровли будет заметна визуально. Проект кровли для расчета количества деревянных стропил Если осуществляется расчет деревянных стропил, то помимо таких параметров, как длина и сечение, нужно учитывать и качество строительного материала. Стропила для крыши своими руками изготавливают из древесины лиственных и хвойных пород. Основные требования к материалу изложены в ГОСТ 2695-83 и ГОСТ 8486-86. При приобретении материала, из которого планируется монтировать стропильные системы – снип предписывает проведение проверки документа о качестве, в котором указаны: Поскольку дерево материал натуральный, оно требует проведение предмонтажной подготовки. Эта подготовка планируется на стадии, когда проектируется стропильная система – снип предусматривает проведение защитных и конструктивных мероприятий. К защитным мероприятиям относят: К конструктивным мероприятиям можно отнести: При соблюдении все требований технологии стропильная система деревянного дома приобретет более высокие прочностные качества, и конструкция крыши прослужит долго, не требуя проведения ремонта. Расчет системы стропильной в специальной компьютерной программе Как видно из вышесказанного, произвести расчет строительных систем крыш довольно сложно. Нужно обладать достаточным запасом теоретических знаний, обладать навыками рисования и черчения. Естественно, что далеко не каждый человек обладает такими профессиональными навыками. К счастью, сегодня задача проектирования значительно облегчена, поскольку имеются очень удобные компьютерные программы позволяющие разрабатывать проекты различных строительных элементов. Конечно, некоторые программы рассчитаны на профессионалов (например, Автокад, 3D Max и пр.). Неопытному человеку достаточно сложно разобраться с этим софтом. Но существуют и более простые варианты. Например, в программе Аркон очень просто можно создавать разнообразные эскизные проекты, чтобы наглядно посмотреть, как будет выглядеть та или иная крыша. Есть там и удобный калькулятор для расчета стропил, который позволяет эффективно и быстро произвести расчеты. Программа Аркон прекрасно подходит для профессионалов, но может быть использована и частными пользователями. В сети можно найти и калькулятор расчета стропил, работающий в режиме онлайн. Однако произведенные на нем расчеты – это исключительно рекомендательные величины и не могут заменить разработки полноценного проекта. Выполнение расчетов при проектировании – важный этап создания крыши. Его выполнение необходимо поручать профессионалам. Но предварительные расчеты можно провести и самостоятельно, это поможет лучше разобраться в готовом проекте. http://krovlyakryshi.ru legkoe-delo.ruРасчет треугольной деревянной фермы онлайн калькулятор. Деревянные дома и бани на заказ. Расчет деревянной фермы онлайн калькулятор
Расчёт треугольной фермы - онлайн калькулятор
Инструкция для калькулятора расчета треугольной фермы
Как рассчитать ферму онлайн?
Free Truss and Roof Calculator
Пример расчета фермы онлайн
Задаем узлы фермы
Создаем стержни фермы
Назначаем опоры
Для того, чтобы задать связи (опоры) фермы нужно выбрать кнопку – «Support». Эта программа имеет в своем функционале 6 видов связей. Я выберу классическую шарнирно-подвижную и неподвижную опору. Для того чтобы установить опору, нужно выбрать вид опоры и указать узел где ее нужно установить.Прикладываем нагрузку
Получаем результаты расчета
Расчет деревянной фермы для крыши
Как правильно использовать калькулятор
1. Масштаб чертежа
2. Длина и высота фермы
3. Ширина и толщина бруса
4. Количество стоек
Похожие записи
Расчет треугольной деревянной фермы онлайн калькулятор. Деревянные дома и бани на заказ
Конструкция и изготовление ферм
Преимущества и недостатки
Изготовление своими руками
Конструкция
Что еще необходимо знать о конструкции стропильных ферм
Проведение расчетов

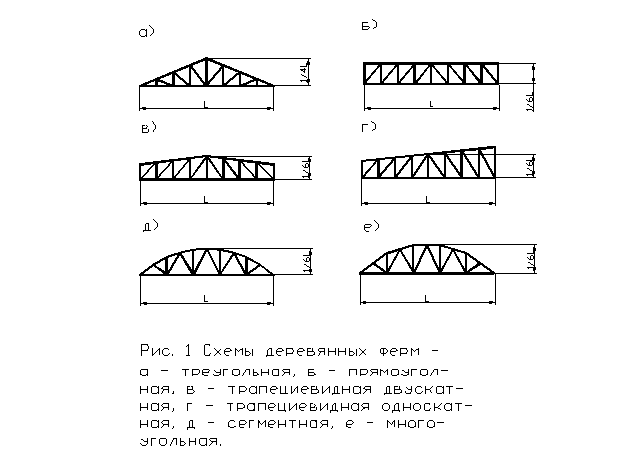

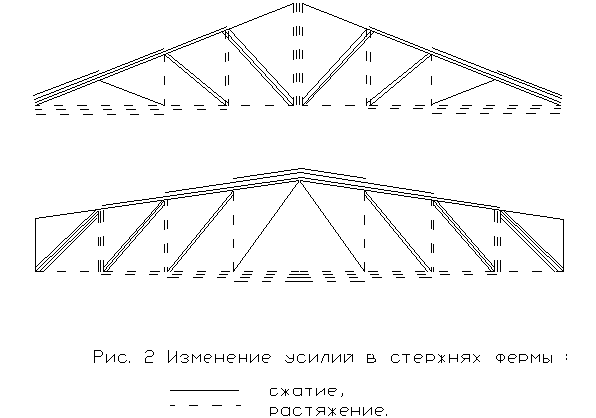

Деревянные фермы. Выбор схемы фермы и её расчет
Пять бесплатных программ для разработчика металлоконструкций
1. Калькулятор металлопроката Арсенал
2. Онлайн-калькулятор металлопроката Metalcalc
3. Бесплатная онлайн-программа sopromat.org для расчета балок и ферм
4. Расчет балок в Sopromatguru
5. Бесплатная desktop-программа «Ферма»
Расчет стропил деревянных: нагрузки, количества, длины, фермы системы дома из дерева, калькулятор, СНиП
Как рассчитать вес кровельного пирога?
Как произвести расчет снеговых нагрузок?
Как рассчитать ветровые нагрузки?
Как рассчитать сечения стропил и других элементов кровли?
Требования к качеству материала
Программы для проектирования и расчета стропильных систем
Выводы
