Резьбовое соединение труб – американка, их виды по типам сборки

Так называют тип резьбового соединения труб в системах водообеспечения и горячего водоснабжения. С появлением на рынке, американка быстро завоевала популярность в среде специалистов по сантехническим работам ввиду простоты установки и надежности стыковки элементов трубопровода.

Если нужно произвести соединение труб – американка является идеальным вариантом. Ведь впоследствии, при выполнении ремонтных работ, отпадает необходимость в демонтаже части сети.

Невозможно собрать трубопровод из цельной трубы. Нужно выполнять повороты и подключения элементов трубопровода, чтобы получить нужную конфигурацию. Для выполнения стыков всегда использовались фитинги.

Так же произвести монтаж можно с помощью муфты, которая в стандартном исполнении представляет собой резьбовую деталь. При соединении она накручивается на резьбовую часть.

Следующая деталь вращением закручивается в муфту и такая операция (особенно если все элементы больших размеров), представляет собой вполне ощутимые неудобства.

Предлагаем ознакомиться со статьей где описаны способы соединения металлической трубы с полипропиленовой + видео инструкции.

Краткое содержание статьи

Что такое американка

Соединительная деталь в таком исполнении состоит из трех частей:

• резьбовые фитинги – крепятся на одну часть водопровода в месте разъема;
• ответный патрубок с буртиком – устанавливается на второй конец;
• гайка накидная – устанавливается на фитинг с буртиком перед его установкой на место расположения.

Далее, при заворачиванием гайки давлением на буртик производится подтягивание фитингов один к одному и сжатие этих двух деталей. Для обеспечения герметичности стыковки с помощью муфты применяются прокладки. А при коническом стыке и она не обязательна.

При необходимости демонтажа участка состыкованного посредством американки, достаточно отвернуть гайку, при этом сопрягаемые элементы трубопровода остаются неподвижными.

Виды стыковочных узлов. Количество конструктивных решений монтажа соответствует количеству разновидностей погонажных изделий.

По виду используемых материалов

Монтаж водопроводящих систем с помощью муфты предусматривает использование однородных элементов, прежде всего для того, чтобы избежать электролитической коррозии, поэтому фитинги производятся в различных исполнениях:

1. Стальные – основным недостатком материала является его подверженность коррозии. Жизненный цикл таких деталей ограничивается также склонностью к образованию известковых отложений из воды на внутренних поверхностях.
2. Медные – меньше подвергаются коррозии, применяются только на трубопроводах из такого же материала.
3. Латунные – наиболее популярные в применении, устойчивы к окислению, долговечность составляет не менее 50 лет.
4. Полипропиленовые – по прочностным характеристикам и удобству в применение составляют все большую конкуренцию металлическим изделиям.
5. Полимерные – обладают всеми преимуществами изделий из пластика. Для полипропиленовых труб – американка является лучшим видом соединения.
6. Комбинированные – применяются как переходники при состыковки труб из металла с пластиковыми при частичной замене трубопровода. Чтобы изготовить такие фитинги, резьбовая часть из металла запрессовывается в пластиковый корпус.

По типу способа сборки

Кроме различий в материалах изготовления, резьбовое соединение отличается конструкцией стыковочных узлов.

Они бывают резьбовыми, с различными направления нарезки, имеющие внутреннюю или наружную резьбу по сторонам. Применяются так же образцы с коническим сочленением, при помощи которых производится соединение американкой с применением упорного обжимного кольца под гайкой.

Видео

Такое разнообразие фитингов создает определенные затруднения при их выборе у человека неопытного, но доставляет истинное удовольствие профессиональным исполнителям.

По способу защиты поверхности

Какие бывают американки по виду защитного покрытия? Стальные и чугунные изделия – покрываются защитным никелированным или цинковым покрытием для защиты от коррозии.

Для пластиковых  или нержавеющих аналогов защита не применяется. В связи с этим рекомендуется применение подкладок под трубные ключи или специальных ключей с внутренним зацеплением детали.

Стыковка металлических компонентов

Трубопроводы различного назначения из металла  по-прежнему широко применяются в сантехнике. Поэтому и монтаж металлических труб, имеет широкое применение в самых различных вариантах.

Для простой стыковки нужно нарезать резьбы на концах собираемых элементов, применяя стандартный резьбонарезной инструмент. Американка наворачивается на подготовленные оконцовки, при этом нужно герметизировать резьбы намоткой ленты ФУМ или прядей льняного волокна.

Окончательно стыковка производится закручиванием гайки и установкой прокладки. При повторном использовании соединительного узла прокладку следует заменить. Стык получается надежным и ремонтопригодным. Какие бывают американки для металлических компонентов:

• прямое соединение металлических труб;
• монтаж производимый под прямым углом, а также углами 30 и 45 градусов;
• установка консольных элементов водопровода с трубой, таких как краны, смесители, воздухоотводы;
• резьбовое соединение для перехода на другой диаметр;

Соединение труб с помощью американки позволяет получить герметичный стык в трубопроводах любой конфигурации.

Стыковка компонентов из пластика

Соединение составных частей трубопроводов из композитных материалов имеет свои особенности. Состыковка полипропиленовых труб производится посредством сварки специальным оборудованием. Процесс очень простой и выполняется на месте в процессе монтажа.

Видео

Широко используются конструкции, где производится состыковка с полипропиленовой трубой на конусные американки, где применяются устройства с уплотняющим кольцом.

Соединение полипропиленовых трубопрокатов американкой является наиболее надежным и едва ли не единственным способом стыковки с помощью муфты разъемным исполнением, включая подключения полотенцесушителя.

Применяются несколько видов соединений для полипропиленовых труб:

• муфта с наружной резьбой;
• муфта с внутренней резьбой;
• устройство с одновременным применением внутренней и наружной резьбы;
• угловая, производятся при величине угла 30, 45 и 90 градусов для монтажа в труднодоступных местах.

Установка сушилки для полотенец

Монтаж такого устройства в ванной комнате может служить примером использования резьбового соединения для врезки дополнительного оборудования. Подсоединение полотенцесушителя производится либо с системой отопления, либо с контуром горячего водоснабжения.

Видео

Во втором случае придется воспользоваться услугами ДЭЗ для отключения стояка ГВС на несколько часов, в первом случае придется дождаться окончания отопительного сезона.

Работы могут быть выполнены в следующем порядке:

1. Установить сушилку на место ее постоянного расположения.
2. Произвести врезку в стояк ГВС или отопления с установкой резьбовых штуцеров для входного и выходного потоков.
3. Установить на них уголки с шаровыми кранами.
4. Соединение полотенцесушителя произвести через пластиковые трубы. Критическая температура для них составляет 95 градусов, ни в той, ни в другой системах такая температура не применяется.
5. На верхнем регистре установить кран для стравливания воздуха из системы, в противном случае воздушная пробка может препятствовать циркуляции теплоносителя.
6. Проверить отсутствие протечек в сушилке, открыв входной и выходной шаровые краны. При наличии протечек нужно заново проверить стыки, применив дополнительные уплотнения на резьбе. Для этого пригодна льняная пакля, фторопластовый уплотнительный материал (ФУМ) в виде ленты или шнура.
7. Установка шаровых кранов позволит производить ремонтные работы без отключения стояка. Нужно заметить, что соединение полотенцесушителя с полипропиленовой трубой требует аккуратного отношения, поскольку прижимное кольцо не всегда удается использовать повторно по причине его деформации.

Подключение полотенцесушителя к стояку полипропиленовой трубой посредством конусных американок позволяют избежать применения трубогибов. Это уменьшает трудоемкость работ и их подгонки по месту.

Пример выполнения подключения полотенцесушителя через резьбовое подсоединение показан на рисунке.

Размеры муфтовых элементов

В отечественных стандартах сантехники, американки классифицируются как «муфтовые соединения с накидной гайкой».

Естественно, что их размерный ряд соответствует таковому на погонажных элементах водопроводов. Какие бывают виды, зависит от способа стыковки к основной магистрали или консольному элементу.

Видео

Так, при установке крана или смесителя, как элемент сантехники, американки применяются в размерах от 3/8 до ¾ дюйма  с конической резьбой. Это позволяет произвести надежный монтаж буквально в несколько оборотов гайки.

Для водопроводов они применяются в пределах 10 – 50 мм, максимальный показатель характерен для соединения с полотенцесушителем.

Для соединения труб из полимеров применяются специальные муфты – конусные американки, на которые пластиковая оболочка буквально натягивается усилием заворачиваемой гайки через упорное кольцо, обеспечивают плотность стыка в разы превышающее давление в системе.

Размеры труб

Для американки в сантехнике резьбу можно подобрать, основываясь на данных, приведенных в таблице 1.

Советы и рекомендации

Применяя пластиковые трубы нужно учитывать свойства материала. Полипропилен представляет собой  материал, наделенный рядом специфических свойств, таких как упругость, пластичность химическую устойчивость.

Видео

Поэтому для полипропиленовых изделий, американка – практически единственный способ соединения, обеспечивающий качественную стыковку. Применяя их по месту, можно собрать трубопровод любой конфигурации с высокой степенью надежности.

Для монтажа по средствам американки ее размеры должны быть адекватны применяемым трубам. Для сетей холодного и горячего водоснабжения это дюйм или дюйм с четвертью, для систем отопления в частном доме лучше использовать полуторадюймовые изделия.

При использовании пластиковых изделий для капельных систем орошения достаточно применить полудюймовые размеры.

Следует помнить, что критичной для полипропиленовых трубопроводов является температура 95 градусов, этот параметр нужно контролировать при подключении к обогревателям. Температуре на выходе из прибора может оказаться выше допустимых пределов.

При частичной замене водопровода на пластиковый, американка применяется как переходник.

Видео

При монтаже с американками, имеющими защитное покрытие, нужно применять специальный инструмент, не повреждающий плакирующий слой.

Подбирая комплектующие для трубопровода, нужно учитывать место их расположение с точки зрения доступности и функциональности.

Заключение

Изобретение способа подсоединения элементов трубопровода «американкой» стало революционным событием в области монтажа водопроводных систем любой сложности. В результате такой сложный процесс стал доступен даже для исполнителей с минимальными навыками  в данной области.

Без сомнений комплектуйтесь этим видом соединений и успехов вам!

Записи по теме:Опубликовано: Декабрь 24, 2016 Загрузка...

trubanet.ru

Герметизация резьбовых соединений труб | ГрейПей

Первый навык, который обязателен для начинающего сантехника – умение качественно герметизировать резьбовые соединения трубопроводов, фитингов и оборудования. При сборке систем водопровода, отопления и канализации в любом случае образуются резьбовые соединения, требующие уплотнения. Некачественное уплотнение повлечет за собой утечку воды со всеми вытекающими последствиями. Публикация дает подробный обзор способов решения этой технической задачи, методику и алгоритм действий.

Главные способы герметизации резьбы

Существует несколько основных способов уплотнения резьбовых соединений, они подразделяются по применяемому материалу:

1. Синтетическая полимерная нить;
2. Прокладки из резины, паронита, силикона и так далее;
3. Сантехнический лен;
4. Лента фум;
5. Резьбовой герметик.

Синтетическая полимерная нить

Этот материал является самым удобным в сфере монтажа сантехники. Выпускается в катушках, помещенных в пластиковую коробку, оборудованную ножом для резки.

Нить белого цвета, имеет специальную маслянистую пастообразную пропитку, уплотняющую формируемый стык. Материал универсален в применении – он выдерживает температуру до 130 градусов Цельсия, давление до 16 атмосфер (для газа – до 8 атм.).

Простота применения этой подмотки обусловлена незамысловатой методикой – нить наматывается произвольно, не по резьбе, с несильным натягом. Полимер наматывается на правостороннюю резьбу – по часовой стрелке. Количество витков для каждого диаметра дано в специальной таблице на упаковке.

Для пластиковых резьб количество витков, указанное в таблице, увеличивают на 30%.

Нить универсальна для монтажа стыков в сантехнике, но в целом имеет некоторые ограничения. Не нужно применять материал в зонах с температурой более 130 градусов (паровое и высокотемпературное отопление), полимерная нить не всегда нейтрально относится к химически агрессивным средам.

Стоимость нитки среди уплотнительных материалов стоит на верхней ступени, но простота применения с лихвой оправдывает затраты.

Прокладки

Резьбовые соединения определенного типа уплотняются специальными прокладками. В основном прокладки идут в комплекте с изделием. Чаще всего прокладки применяются со следующими элементами:

1. Фитинги металлопластиковой и полиэтиленовой группы труб;
2. Гибкие подводки;
3. Различные шланги с накидными гайками – например, для подключения стиральной машины;
4. Специальные коммуникации и устройства – манометры, импульсные трубки и прочее.

Компрессионные фитинги пластиковых трубопроводов (кроме полипропилена) уплотняются резиновыми прокладками круглого сечения, предустановленными на корпус фитинга. При монтаже гибкой подводки в накидную гайку вставляется прокладка из резины (как в случае со стиральной машиной).

Специальные устройства и коммуникации уплотняются прокладками различных сечений и материалов. Манометры обычно монтируют на паронитовую прокладку, сгон типа «американка» имеет внутреннюю круглую прокладку и так далее.

Лен сантехнический

Лен является не менее популярным среди профессиональных сантехников, чем нить и другие типы материалов. Это обусловлено тем, что в свое время он был единственным типом уплотнителя и поэтому большинство специалистов в сфере сантехники приобрели навык герметизации в работе именно с этим материалом. В работе с этим материалом на первом этапе для новичка могут возникать определенные трудности.

Вторым немаловажным фактором популярности является доступность и дешевизна материала. Существует общая методика герметизации льном, имеются и некоторые особенности. Особенности можно выделить следующие:

1. Простая подмотка льна;
2. Подмотка льна с пастой;
3. Уплотнение льна краской.

Первый вариант является простейшим. Сначала определяется количество оборотов устанавливаемой детали. Элемент наворачивается на резьбу без подмотки, считается количество полных оборотов. После подмотки элемент наворачивается на расчетное или немного меньшее число оборотов – при большем числе можно повредить фитинг или кран.

От косички льна отделяется прядь материала шириной 6 – 8 мм. Она очищается от поперечно направленных волокон. Край пряди прижимается пальцем у начала резьбы (начало резьбы в этом случае – граница витков посередине фитинга, крана). Материал наматывается плотно по виткам резьбы, рядами с нахлестом в 2 – 3 мм, до окончания резьбы. Подмотка немного смачивается  — это уменьшает вероятность задирания материала наворачиваемым изделием.

Второй и третий вариант являются конфигурациями первого. Лучшим считается применение специальной уплотнительной пасты. Она уплотняет соединение, предохраняет лен от разложения.

Краску в качестве уплотняющего вещества сейчас практически не применяют. При продолжительной службе краска высыхает и трескается, часто нарушает при этом плотность стыка. Разборка соединений с краской тоже вызывает трудности – нужно применять большие физические усилия, при этом можно повредить фитинг или кран.

При покупке льна нужно обратить внимание на следующие аспекты:

1. Лен должен быть в герметичной водонепроницаемой упаковке;
2. Материал должен иметь однородный цвет;
3. Лен должен быть мягким, пластичным, гибким, иметь волокна приблизительно одинакового размера и структуры.

Фум лента

Лента является изделием из полимерного материала, имеет незначительную толщину. Применяется в основном на коммуникациях с невысоким давлением и температурой, для герметизации соединений диаметром не более 20 – 25 мм.

Методика монтажа имеет общий алгоритм со льном – ряды ленты накручиваются по вращению резьбы с наложением соседних рядов на 2 – 3 мм. Количество слоев определяется произвольно.

Лента применяется чаще всего новичками, в несложных бытовых соединениях. Недостатками материала являются:

1. Материал имеет малую прочность;
2. Лента деформируется при высокой температуре, становится излишне мягкой;
3. При наворачивании изделия резьба часто прорезает ленту.

Преимуществом ленты фум является простота применения, дешевизна, легкость замены.

Резьбовой герметик

Анаэробный герметизирующий гель имеет методику уплотнения, отличную от предыдущих способов и материалов. Герметики этого типа подразделяются на вещества средней и сильной фиксации.

Используются герметики чаще всего на металлических резьбах, пластиковые приходится обрабатывать специальным активатором. Металлическую резьбу предварительно очищают, обезжиривают, просушивают. Затем наносится гель – на 3 – 4 витка резьбы заполняются углубления и выступы, монолит геля не нарушается.

После этого от руки заворачивается устанавливаемая деталь, излишки геля удаляются. Среднее время полного затвердевания герметика – 2 часа.

Применение подобного уплотнителя присуще новичкам и вызовет недоумение у профессионала. Каждая сантехническая система должна легко разбираться для ремонта, профилактики или замены отдельных элементов. Герметик же качественно застывает и делает соединения практически неразборными. Рекомендуемый способ демонтажа – нагрев феном до 150 градусов – неприменим для пластиковых труб, а ведь это сейчас основной вид материала для сферы сантехники.

В любом случае, выбор материала для герметизации соединений зависит от желания и наличия умений у человека. Исходить нужно из конкретных условий применения, требуемого качества будущего монтажа, периода эксплуатации и возможной замены уплотнений, трубопроводов, оборудования.

greypey.ru

Разные способы герметизировать резьбовое соединение.

Оглавление статьи

Любое резьбовое соединение в отоплении или водоснабжении требует применения различных средств герметизации. Без них резьбовое соединение просто начинает подтекать, что вызывает различные неприятные последствия. В этой статье я расскажу вам о различных способах уплотнения резьбы и их применимости в разных условиях работы. Начнем от простого к сложному.

Уплотнение резьбы при помощи льна и пасты.

Этот способ, пожалуй, самый старый из всех. Здесь в качестве герметизирующего материала применяются льняные пряди, которые для простоты последующей разборки смазываются специальной пастой. Это довольно трудоемкий и непростой способ для новичка в сантехнике, но если хотите, то можете попробовать. Для того, чтобы понять как правильно наматывать льняные пряди на резьбу, предлагаю вам посмотреть следующее видео:

Пригоден такой способ и для водоснабжения и ограниченно для отопления (температура эксплуатации не должна превышать 90º С) но уплотнять им пластиковые резьбы (как у ПНД фитингов) нельзя. При намокании лён намокает и расширяется, при этом пластиковый фитинг может лопнуть. Также, не рекомендовано использовать льняное уплотнение в системах отопления, в которых залита низкозамерзающая жидкость.

Уплотнение резьбы при помощи ФУМ-ленты.

Аббревиатура ФУМ расшифровывается как фторопластовый уплотнительный материал. ФУМ выдерживает температуру от -200º С до 240º С и давление до 30 атмосфер. Поэтому может применяться как в системах отопления так и на водопроводных сетях. ФУМ годится для незамерзающих теплоносителей и прочих агрессивных сред. Для уплотнения резьб на газовых трубах используется специальная газовая ФУМ-лента (она толще водопроводной) . Этот способ герметизации очень простой, лично я предпочитаю герметизировать резьбу именно ФУМ-лентой, но это дело навыка и вкуса. Предлагаю вашему вниманию следующее видео по данному вопросу:

Герметизация резьбы при помощи нити.

Для тех кому лень скручивать лён в жгуты и потом мазать его пастой придумали уплотнительную нить. Нить может быть изготовлена из разных материалов:

• Полиамид — рассчитан на давление 16 атмосфер на воде и 8 атмосфер на газе, имеет верхний порог по температуре 130° С.
• Фторопласт — имеет характеристики идентичные с ФУМ-лентой, но стоит обычно дороже.

Производители смазывают нить специальной смазкой, состав которой они не раскрывают. По моему мнению, фторопластовая нить по качеству лучше и я рекомендую вам именно ее, несмотря на то, что она дороже полиамидной нити. Если хотите узнать как правильно наматывать нить, то смотрите следующее видео:

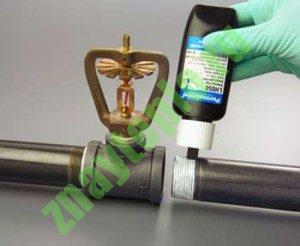

Применение анаэробного герметика.

Этот вариант самый простой — намазал резьбу герметиком, закрутил и ждешь пока застынет герметик. Но применять его можно только на сухую резьбу. Кроме этого, производитель рекомендует обезжирить резьбу бензином или растворителем.В продаже имеются различные виды герметиков. Делятся они, обычно, по цветам (зеленый, синий, красный, фиолетовый, белый итд.), но смотреть при покупке нужно не на цвет тюбика, а на характеристики, которые на нем написаны:

• Рабочая температура, для которой предназначен герметик.
• Максимальный диаметр резьбы, которую можно уплотнить этим герметиком.
• Усилие нужно для разборки — существуют герметики с легким, средним и большим усилием разборки. Герметики с большим усилием разборки применяются для больших диаметров резьбы (2,5 дюйма и более). Перед разборкой такое соединение нужно нагревать.

Инструкция по использованию анаэробных герметиков приведена ниже в видео:

Анаэробные герметики применяются в системах водоснабжения, отопления и газопроводах. Диапазон рабочих температур обычно лежит в пределах от-60º до 150° С. Герметики устойчивы к воздействию агрессивных сред и могут применяться вместе с незамерзающими теплоносителями.

Резюме.

В этой статье я рассказал вам максимально кратко о разных способах уплотнения резьбовых соединений. Помните, что выбор уплотнительного материала зависит от условий эксплуатации (температура, давление и так далее), поэтому перед тем как что-то использовать прочитайте инструкцию. Это обезопасит вас от всяких недоразумений. На этом все, пишите вопросы в комментариях, пользуйтесь кнопками социальных сетей.

znayteplo.ru

Муфты для соединения труб без резьбы и сварки – как пользоваться? + видео

Соединение металлических труб – один из неизбежных этапов строительства, монтажа водо-, газо- и нефтепровода. Даже возведение виноградной арки либо беседки не обходится без этой операции. В нашей статье мы рассмотрим, как стыковать элементы малого, большого, а также разного диаметра без резьбы и даже сварки.

Способы соединения труб – сварка, резьба или муфта?

Долгое время считалось, что с помощью сварки можно получить наиболее надежное монолитное соединение. Это так, но этот метод имеет ряд минусов. Во-первых, во время сварочных работ выделяются вредные для организма вещества. Во-вторых, неравномерный нагрев металла приводит к появлению сварочных напряжений, которые негативно сказываются на качестве шва. В-третьих, очень часто наплавленный металл дает трещины.

Сварка металлических труб

Кроме того, этот тип работ довольно трудоемкий и требует определенных знаний, навыков и наличия специализированного оборудования.  Иногда соединение стальных труб проводится посредством специальных дополнительных элементов с резьбой. При этом к качеству фитинга предъявляют особые требования, особенно это касается резьбы. Наличие загрязнений и дефектов, таких как заусенцы, рванины, приведет к течи.

Есть еще один способ соединения труб, тоже без участия сварки. Для этого понадобятся специальные комплектующие – муфты. Одним из плюсов использования таких деталей можно назвать разъемные соединения. Вы сможете демонтировать трубопровод в любой момент, при этом не понадобится специальный инструмент. Стоит отметить, что такое соединение актуально как для полимерных, так и стальных трубопроводов.

Виды муфт и их значение

Соединительные муфты делятся на компрессионные и электрические. Первые способны создать соединение без сварки. Их еще очень часто называют обжимными из-за особенностей монтажа, так как этот фитинг скрепляет трубы за счет механических зажимов. По конструктивным особенностям они делятся на равнопроходные, т. е. для линейного соединения труб одинакового диаметра.

Если необходимо создать ответвление, используются специальные тройники и крестовины. А вот с помощью заглушек можно перекрыть трубопровод.

Тройник и крестовина для ответвления труб

Также часто используют специальные отводы, с помощью которых легко изменить направление линии. Существуют компрессионные фланцевые фитинги с наружной и внутренней резьбой. С их помощью можно соединить элементы разного диаметра и даже сделанные из различных материалов, например, металла и пластика. Они используются и для соединения труб с иными фитиновыми элементами: всевозможными клапанами, кранами и т. д.

Особого внимания заслуживают электросварные изделия. Их главная особенность – наличие нагревательной спирали. Такая муфта фиксируется на концах соединяемых труб с помощью специального упора. Затем в работу включается нагревательный элемент. Он разогревает концы труб до температуры плавления, в результате после остывания обе трубы и муфта представляют собой монолитную конструкцию. Это устройство может выдерживать давление в 10 бар для газопровода, а для водоснабжения максимальное давление достигает 16 бар.

Применимость соединений – плюсы и минусы

К достоинствам соединительных фитингов следует отнести низкую стоимость и весьма широкий спектр использования. При этом они отличаются надежностью и долговечностью. Полученное соединение не боится ни механического воздействия, ни температурных скачков. Стоит отметить простоту эксплуатации, а компрессионные изделия относятся к многоразовым, их можно демонтировать и надевать обратно более 10 раз.

Соединительные трубные фитинги

Если же какая-либо деталь такого фитинга и вышла из строя, ее без проблем можно заменить самостоятельно. К плюсам относится и коррозионная устойчивость материала, из которого состоят соединительные элементы. Более подробно рассмотрим все достоинства и возможные недостатки электросварного фитинга. Несмотря на более сложную конструкцию, элементы весьма просты в использовании, а монтаж проходит достаточно быстро. Полученное соединение будет монолитным, надежным и долговечным. Такой тип фитинга универсален, и его легко установить даже в труднодоступных местах.

Но нужно остановиться и на минусах конструкции. Во-первых, ее нельзя использовать в трубопроводах с высоким давлением. Во-вторых, следует исключить контакт такого соединения с кислотной и щелочной средой. В-третьих, оно плохо переносит температуру более 40 °С, поэтому в системе горячего водоснабжения либо отопления применить электросварную муфту не получится.

Конструктивные особенности муфт – составные детали

Фланцевые изделия состоят из патрубка и металлического фланца. Компрессионные – из корпуса, зажимного и уплотнительного кольца, а также запрессовывающейся втулки и крышки-гайки. Зажимное кольцо уберегает конструкцию от внезапного развинчивания, которое могут спровоцировать толчки и гидроудары. А вот уплотнительный элемент обеспечивает герметичность на стыках. Его, в свою очередь, фиксирует втулка. Не последнюю роль играет и крышка-гайка, ведь именно она удерживает весь механизм.

Фланцевые муфты

Электросварные муфты состоят из корпуса, нагревательного элемента и клемм. Спираль изготавливается из специального материала. Она может быть скрытой либо открытой. Но последний вариант используется очень редко, так как такое расположение небезопасно. В основном изготовители отдают предпочтение полуоткрытой спирали. Таким образом, получается обеспечить хороший уровень безопасности и равномерный нагрев материала.

Как правильно пользоваться элементами?

В этом пункте мы уделим внимание практической части, а именно – рассмотрим особенности монтажа каждого типа муфт.

Как соединенить металлические трубы - пошаговая схема

Шаг 1: Подготовительные работы

Не важно, какого диаметра трубы будут стыковаться, и какой тип фитинга был выбран – с резьбой либо нет, а может электросварной, в любом случае поверхность изделий следует правильно подготовить. Внешняя сторона труб тщательно очищается от загрязнений и пыли. В некоторых случаях необходимо даже снять тонкий верхний слой с поверхности. Для этого понадобится скребок.

Шаг 2: Фланцевое соединение

Этот вид фитинга актуален, если предстоит работа с трубами большого диаметра. Одна часть изделия монтируется на трубу, а затем устанавливается и вторая. Фиксация происходит посредством прижимного кольца с резиновым уплотнителем. Если же патрубок с резьбой, то такое соединение, соответственно, называется резьбовым.

Шаг 3: Монтаж компрессионных элементов

Раскручиваем фитинг так, чтобы он свободно обхватывал полый элемент. Затем делаем примерку и ставим на трубе метки, тогда во время монтажа мы будем знать правильное расположение деталей и при необходимости корректировать его. Чтобы облегчить процесс стыковки, необходимо нанести смазку на поверхность трубы. Если таковой нет в наличии, ничего страшного, вполне сгодится и простое мыло. Далее проводим стыковку и закручиваем накидную гайку. Последняя операция обеспечивает надежную фиксацию фитинга даже без сварки.

Шаг 4: Установка электросварных муфт

В этом случае нельзя игнорировать этап очистки трубы, с ее поверхности удаляют все загрязнения и пыль. Затем необходимо обрезать концы элементов, причем для этой цели используют только специальный инструмент, простая ножовка либо нож не подходят. Тщательно зачищаются стыки. Желательно обработать их скребком, чтобы снять тонкий слой материала. А с помощью хомутов обеспечивается уменьшение диаметра элемента. Таким образом, он свободно войдет в фитинг.

После того, как муфта будет установлена, необходимо подключить аппарат, подающий электричество для проведения сварки. Следует отметить, что трубы большого диаметра нуждаются в дополнительном нагреве мест стыков. Причем в этом случае монтаж проводится поэтапно. Сперва фитинг образует соединение с одной трубой, а затем уже со второй.

Напряжение, подающееся на изделие, нагревает спираль, а она плавит пластик. В это время элементы не только находятся под влиянием высоких температур, также на них действует давление. В результате расплавленный материал муфты и труб смешивается и образует неразъемное соединение. После того, как нагрев прекратился, следует подождать около получаса. Этого времени достаточно, чтобы изделия остыли. В завершение проводится проверка линии на герметичность.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

Резьбовые соединения: виды фитингов, уплотнений, резьб

Разборные резьбовые соединения стальных труб – удобный вариант создания герметичного трубопровода с минимальным набором инструментов. При необходимости такие соединения разбираются с помощью гаечных ключей или гайковертов.

Типы фитингов для создания резьбовых соединений труб

Резьбовыми фитингами называют соединительные элементы, обеспечивающие возможность многократной разборки и соединения труб, благодаря наличию резьбы. Устанавливаются такие фитинги в местах стыковки участков, перехода трубопровода от одного диаметра к другому, поворота или разветвления. Особо актуально применение резьб в местах, в которых предполагается проведение сервисных работ. Материалы, используемые в производстве резьбовых фитингов для металлических трубопроводов – медь, латунь, сталь, чугун.

Виды фитингов

• Муфты – применяются для резьбовых соединений труб одинакового диаметра. В самом простом варианте этот элемент представляет собой отрезок трубы с внутренней резьбой. Муфта навинчивается на одну трубу с наружной резьбой, а с другой стороны в нее ввинчивается другой отрезок трубы. Размеры наружных резьб обоих отрезков совпадают. Существует другой вариант применения муфты – с помощью сгона. В этом случае на одной трубе изготавливается длинный участок резьбы, на втором – короткий. На длинную резьбу до конца навинчивают контргайку, а затем муфту. На вторую трубу с короткой резьбой муфту накручивают, частично сгоняя ее с длинной резьбы. Поэтому такой способ соединения называют «сгоном». Затяжка резьбовых соединений при гладкой муфте осуществляется с помощью разводного ключа, при наличии выступов – с использованием гаечного.
• Переходная муфта служит для резьбового соединения труб разных диаметров.
• Угловые фитинги помогают изменить направление потока.
• Тройники и крестовины служат для разветвления потока. Для организации независимого отключения ветви после фитинга устанавливают вентиль.
• Штуцер применяется для стыковки металлической трубы с гибким рукавом.
• Пробки или заглушки на резьбе служат для временной или постоянной герметизации края трубопровода.

Уплотнение резьбовых соединений труб

Важный момент монтажа резьбовых соединений – обеспечение их полной герметизации, что можно достигнуть несколькими способами.

• Применение фторопластовых, резиновых, нейлоновых уплотнителей.
• Использование подмотки – пеньковой веревки или ленты ФУМ. Второй вариант предпочтительнее, поскольку лента ФУМ способна заполнить все просветы резьбы, что не может обеспечить пеньковая подмотка. Для трубопроводных систем холодного и горячего водоснабжения, а также пара низкого давления совместно с льняными шнурами или волокнами применяются пасты для резьбовых соединений. Такие места стыковки остаются герметичными при температурах до +140°C (данные для паст марки «UNIPAK»).
• Надежный фиксатор резьбовых соединений – анаэробный клей. Это специальное вещество, которое при попадании в узкие пространства металла вступает в реакцию с воздухом и затвердевает. В состав клея входят акриловые полимеры, стабилизаторы, красители, загустители и прочие вещества. Все компоненты этого герметика безвредны для человека, поэтому клей допускается к применению в трубопроводах, предназначенных для питьевой воды. Особенность такого соединения – возможность демонтажа только с помощью нагрева или специального инструмента.

Виды трубных резьб

Таблица видов трубных резьбовых соединений

Вид резьбы

Угол и форма профиля

Обозначение на чертежах

ГОСТ

Возможный диаметр труб

Трубная цилиндрическая	55°с плоскосрезанными или закругленными впадинами и вершинами	G с указанием внутреннего диаметра в дюймах	6357-81	1/16"-6"
Трубная коническая	55°с закругленными впадинами и вершинами	R с указанием внутреннего диаметра трубы в дюймах	6211-81	1/16"-6" с конусностью1:16
Коническая дюймовая (устаревший вариант)	60°с плоскосрезанным впадинами и вершинами	K с указанием внутреннего диаметра в дюймах	6111-52	От 1/16"



Основное отличие конических резьб – их нарезание происходит с деформацией витков, что позволяет создавать максимально герметичные соединения при использовании уплотнительных материалов.

metallz.ru

Резьбовое соединение - трубопровод - Большая Энциклопедия Нефти и Газа, статья, страница 1

Резьбовое соединение - трубопровод

Cтраница 1

Резьбовые соединения трубопроводов покрываются маслостойкой краской.  [2]

Резьбовые соединения трубопроводов должны быть уплотнены. В ответственных случаях болты завинчивают тарированными ( динамометрическими) ключами или ключами предельного момента.  [3]

Резьбовое соединение трубопроводов обеспечивает герметичность при использовании уплотнительных масс. При конической резьбе целесообразно применять смесь олифы со свинцовым или железным суриком, при цилиндрической резьбе - длинноволокнистую льняную прядь, пропитанную олифой со свинцовым суриком.  [4]

Резьбовые соединения трубопроводов со средой, имеющей температуру свыше 105 С ( перегретая вода, конденсат, пар), уплотняют тонким асбестовым шнуром, пропитанным замазкой из графита, замешанной на натуральной олифе.  [5]

Резьбовое соединение трубопроводов обеспечивает герметичность при использовании уплотнительных масс. При конической резьбе целесообразно применять смесь олифы со свинцовым или железным суриком, при цилиндрической - длинноволокнистую льняную прядь, пропитанную олифой со свинцовым суриком.  [6]

Резьбовые соединения трубопроводов покрывают изоляцией так же, как и основное тело трубы.  [7]

Резьбовые соединения трубопроводов должны быть уплотнены. В ответственных случаях болты завинчивают тарированными ( динамометрическими) ключами пли ключами предельного момента.  [8]

Резьбовые соединения трубопроводов систем горячего и холодного водоснабжения, газоснабжения и систем центрального отопления с температурой теплоносителя до 105 С уплотняют прядью льна-долгунца с суриковой замазкой.  [9]

Разработаны резьбовые соединения трубопроводов из эпоксидных стеклопластиков, которые работают в условиях воздействия умеренно коррозионных сред. Этот тип соединения обычно применяют на нефтяных промыслах, где материал должен быть стойким к воздействию сырой нефти, соленой воды, природного газа, почвы и сероводорода.  [10]

Все резьбовые соединения трубопроводов гидравлического привода сцепления следует плотно затянуть. Подтекание рабочей жидкости через неплотности в соединениях при нажатии педали сцепления до упора не допускается.  [11]

Из резьбовых соединений трубопроводов наиболее распространены муфтовые и штуцерные. В муфтовом соединении ( рис. 161 6) - а конце одной трубы нарезают удлиненную резьбу ( сгон), на которой полностью могут поместиться муфта 7 и контргайка 8, - на конце другой трубы - резьбу длиной, равной примерно поло-лине длины муфты. Трубы соединяют, свинчивая муфту со сгона на другой конец трубы до конца трубы.  [12]

Из резьбовых соединений трубопроводов наиболее распространенными являются муфтовые и штуцерные.  [14]

Для резьбовых соединений трубопроводов, по которым транспортируется вода, пар или газ с температурой до 105 С, в качестве уплотнительного материала применяют льняную прядь, пропитанную свинцовым суриком или белилами, разведенными натуральной олифой, которые быстро затвердевают, что обеспечивает необходимую плотность соединения.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

резьбовое соединение труб — с русского

См. также в других словарях:

• резьбовое соединение труб — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN threaded pipe joint …   Справочник технического переводчика

• Соединение труб —         соединение концов труб, обеспечивающее герметичность и прочность трубопровода. В некоторых случаях С. т. должны также обеспечивать возможность их быстрой сборки и разборки или изменения направления трубопровода. В металлических… …   Большая советская энциклопедия

• газоплотное (газогерметичное) резьбовое соединение — 3.8 газоплотное (газогерметичное) резьбовое соединение : Резьбовое соединение насосно компрессорных труб, имеющее одно (и более) уплотнение «металл металл», обеспечивающее герметичность в газовой среде. Источник: СТО Газпром 2 4.1 228 2008:… …   Словарь-справочник терминов нормативно-технической документации

• герметичное резьбовое соединение — 3.7 герметичное резьбовое соединение : Резьбовое соединение насосно компрессорных труб, имеющее одно и более уплотнение. Источник: СТО Газпром 2 4.1 228 2008: Технические требования к насосно компрессорным трубам для месторождений ОАО… …   Словарь-справочник терминов нормативно-технической документации

• соединение — 01.03.16 соединение [ concatenation]: Средство для связывания воедино отдельных элементов данных, хранящихся на носителях данных, для формирования отдельного файла или поля данных. Источник …   Словарь-справочник терминов нормативно-технической документации

• СОЕДИНЕНИЕ — (1) деталей, изделий, конструкций способы механического скрепления или сочленения составных частей для образования из них машин, агрегатов, механизмов, приборов, а также сборных элементов в строительных конструкциях с целью выполнения ими… …   Большая политехническая энциклопедия

• ГОСТ Р 53366-2009: Трубы стальные, применяемые в качестве обсадных или насосно-компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия — Терминология ГОСТ Р 53366 2009: Трубы стальные, применяемые в качестве обсадных или насосно компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия оригинал документа: 3.1 анализ плавки (heat analysis):… …   Словарь-справочник терминов нормативно-технической документации

• ТРТ — Резьбовое соединение ТРТ может быть выполнено на трубах диаметром до 325 мм. Соединение трубное резьбовое с трапецеидальным профилем ТРТ предназначено для соединения стальных труб при прокладке линейной части трубопроводов, в том числе… …   Металлургический словарь

• ТМК-FMT — Резьбовое соединение насосно компрессорных труб (ОАО ТМК). В конструкции соединения применена резьба трапециидального профиля с шагом: для диаметров 60 мм, 73 мм 3,175 мм; для диаметров 89 мм, 114 мм 4,233 мм. Резьба имеет зазор по наружному… …   Металлургический словарь

• ТМК-GF — Резьбовое соединение (ОАО ТМК) предназначено для обсадных труб, используемых для крепления горизонтальных и наклонно направленных газовых, газоконденсатных и нефтяных скважин. В конструкции соединения использована резьба с отрицательным углом… …   Металлургический словарь

• ГОСТ Р 53365-2009: Трубы обсадные и насосно-компрессорные и муфты к ним. Основные параметры и контроль резьбовых соединений. Общие технические требования — Терминология ГОСТ Р 53365 2009: Трубы обсадные и насосно компрессорные и муфты к ним. Основные параметры и контроль резьбовых соединений. Общие технические требования оригинал документа: 3.1.1 боковая сторона резьбы: Часть винтовой поверхности… …   Словарь-справочник терминов нормативно-технической документации

translate.academic.ru

---

•
  Почему вода журчит в батарее
•
  Отделка дома внутри вагонкой фото
•
  Категории грунтов таблица
•
  Строительный портал россии
•
  Коптилки своими руками
•
  Фото токарный станок
•
  Строитель база
•
  Кровать это
•
  Телега фото
•
  Бизнес на недвижимости
•
  Автоматические ворота для частного дома
