Практическая работа № 18. Чтение сборочных чертежей — Мегаобучалка

1. На рисунках 244—248 приведены сборочные чертежи пяти различных изделий, а на рисунке 249 — наглядные изображения шести изделий. Некоторые из них даны на рисунках 244—248, но не все. Определите, на каких наглядных изображениях, обозначенных буквами, представлены именно те изделия, которые содержатся и на сборочных чертежах. Запишите в рабочей тетради, на каком из наглядных изображений какое изделие представлено. Форма записи: «На наглядном изображении А вычерчено...» (название изделия взять со сборочного чертежа).

Не забудьте, что не ко всем сборочным чертежам даны наглядные изображения.

1. Прочитайте сборочные чертежи, указанные учителем на рисунках 244—248, придерживаясь последовательности, данной в 35. На вопросы (в том числе дополнительные) ответьте письменно.

Дополнительные вопросы к сборочным чертежам

Рис. 244. Чертеж для чтения

К рисунку 244

1. Почему не заштрихована деталь 37
2. Почему деталь 2 заштрихована крест-накрест?

Рис. 245. Чертеж для чтения

К рисунку 245

1. Изображение Б— Б является разрезом или сечением?
2. Для чего оно дано?

Рис. 246. Чертеж для чтения

К рисунку 246

1. Зачем выполнен разрез А — А?
2. Какова форма детали 5?

Рис. 247. Чертеж для чтения

К рисунку 247

1. Почему деталь 3 заштрихована крест-накрест?
2. Почему штриховка деталей 1 и 2 имеет разное направление?

Рис. 248. Чертеж для чтения

К рисунку 248

1. Какой линией изображена обрабатываемая деталь?
2. Почему специальный винт (дет. 3) на разрезе А —А не заштрихован, а на разрезе Б — Б заштрихован?

Выполните технические рисунки одной-двух деталей, предложенных учителем. Выполнить работу вам поможет соответствующее наглядное изображение.

Рис. 249 Задание для упражнений

Назначение и устройство сборочных единиц, входящих в практическую работу № 19.

1. К дверному полотну ручку (рис. 244) крепят с помощью шурупов, для которых на основании (дет. 1) предусмотрены отверстия. Состоит ручка из основания и рукоятки, соединенных с помощью винта (дет. 3).
2. Съемник (рис. 245) — приспособление для съемки шкивов, подшипников и других деталей с валов.

Основные детали съемника: коромысло (дет. 1), на которое надеты захваты (дет. 3) и нажимной винт (дет. 2). Предотвращает соскальзывание захвата с коромысла ограничитель (дет. 4), закрепленный винтами (дет. 5).

Демонтируемое устройство устанавливают на выступы захватов. Съемка деталей осуществляется путем вращения нажимного винта, в отверстие которого с этой целью вставляют стержень (рычаг).

1. Приспособление (рис. 246) — кондуктор применяется при сверлении отверстий на плитках, в данном случае имеющих прямоугольный выступ.

Основание (дет. 1) кондуктора соединено с плитой (дет. 2) штифтами (дет. 5) и винтами (дет. 6). Сверху в плите находится направляющая втулка (дет. 3), сбоку ввинчена рукоятка (дет. 4).

При сверлении отверстия выступ обрабатываемой детали вставляют в прямоугольное отверстие основания, сверло направляется через втулку сверху.

1. Ролик (рис. 247) служит опорой для перемещения тяжелых предметов. Его используют наборами по нескольку штук. Ролик (дет. 2) с резиновой шиной (дет. 3) крепят к основанию (дет. /) при помощи болта (дет. 4) и гайки (дет. 5) с шайбой (дет. в).
2. Кондуктор накладной (рис. 248) применяют при сверлении, в данном случае двух отверстий диаметром 4,2 в обрабатываемой детали. Винт (дет. 3) кондуктора крепят к столу сверлильного станка. После установки обрабатываемой детали на нее накладывают плиту (дет. 1), которая закрепляется крюком (дет. 4). Крюк обеспечивает легкое и быстрое крепление плиты кондуктора.

Втулка (дет. 2), запрессованная в плиту, направляет сверло.

§ 37. Понятие о деталировании

Изделия, состоящие из нескольких деталей, собирают по сборочным чертежам. Но сначала изготавливают детали, а для этого требуется обеспечить производство их чертежами. Процесс составления чертежей деталей по чертежам изделий, состояших из нескольких деталей, называют деталированием.

Рис. 250. Сборочный чертеж и наглядное изображение упора

Суть процесса деталирования будет ясна из сопоставления рисунков 250 и 251. Упор, чертеж и наглядное изображение которого приведены на рисунке 250, мысленно расчленен на отдельные детали (рис. 251, а). На рисунке 251, б даны чертежи двух деталей, как правило, они содержат различные указания, в том числе связанные с технологией изготовления детали. Здесь эти обозначения не приведены. Их изучают на занятиях практикума по машиностроительному черчению.

Рис. 251. Детали упора: а - наглядное изображение; 6 - чертеж летали «корпус»; в — чертеж детали «сухарь»

Чтобы облегчить работу, рекомендуем придерживаться следующего порядка деталирования:

1. Прочитать чертеж изделия в последовательности, приведенной в § 35, обратив особое внимание на форму деталей, их назначение и взаимодействие.
2. Мысленно разобрать изделие на отдельные детали.
3. Выделить стандартизованные детали, на которые не составляют чертежи.
4. Определить число изображений, необходимых при вычерчивании каждой детали. Нельзя при этом копировать его с чертежа, подлежащего деталированию. Винт (дет. 3), например, на рисунке 250 представлен тремя видами. На чертеже этой детали достаточно одного вида. И наоборот, стойка (дет. 1) на рисунке 232 показана тремя видами и сечением, хотя чертеж этой детали должен содержать не меньше пяти изображений.
5. Найти сопрягаемые поверхности деталей, т. е. поверхности, взаимодействующие с поверхностями других деталей. К таким относятся, например, поверхности штифта и отверстия для него (рис. 246).

Для сопрягаемых поверхностей надо согласовать размеры. Это значит, что одинаковыми по величине должны быть, например, наружные диаметры втулки и отверстия, куда она запрессовывается (рис. 248).

При деталировании, особенно при нанесении размеров, надо пользоваться справочниками. Так. размеры пазов для шпонок должны быть выбраны и нанесены в соответствии с рекомендациями, данными в разделе 33.1; размеры резьбовых изделий в соответствии с рекомендациями, данными в разделах 31.3 и 32.2. Наконец, справочником целесообразно воспользоваться, когда что-либо забыто или встретилось впервые. Например, в спецификации сборочного чертежа встретилось обозначение: «Шплинт 1,5х15 ГОСТ 397—79». Вы не знаете, какую форму имеет деталь и что означают цифры в этой записи. Из справочника узнаем, что деталь имеет форму, показанную на рисунке 252. Обозначение надо понимать так: шплинт для отверстий диаметра d=1,5 мм, длина шплинта 15 мм.

Рис. 252. Шплинт

Использование справочников при чтении и составлении чертежей, в том числе и во время контрольных работ, разгружает память, позволяет получить больше новых сведений, ускоряет выполнение работы.

Выполняя деталирование, надо каждую деталь вычерчивать на отдельном листе, формат которого зависит от выбранного масштаба. Большую часть данных для основной надписи берут из спецификации сборочного чертежа.

Рассмотрим пример деталирования. На рисунке 253 дано наглядное изображение кривошипа. На рисунке 254 приведен его чертеж. Кривошип передает движение от шатуна к валу, превращая поступательное движение поршня во вращательное движение вала (см. схему на рис. 255). Он представляет собой эксцентрично расположенный палец (дет. 2), соединенный посредством плеча (дет. 1) с валом (дет. 3), которому сообщает вращательное движение. С пальцем кривошипа шарнирно соединяется шатун, идущий от поршня.

Рис. 253. Кривошип

Прочитав чертеж (рис. 254), устанавливаем по спецификации, что на нем изображен кривошип. Даны главный вид и разрез. Главный вид содержит местный разрез. Изображение детали 3 также содержит местный разрез.

Рис 254. Сборочный чертеж кривошипа

Деталь 6 — болт имеет головку в виде шестиугольной призмы. Основные размеры болта: резьба Мб, длина стержня 25 мм. Это мы узнаем из спецификации. Зная номер стандарта, можно определить «размер под ключ» (он равен 10 мм), высоту головки (4 мм) и другие размеры.

Рис. 255. Схема работы кривошипа

Деталь 5 — гайка с резьбой М6 имеет форму шестиугольной призмы.

Деталь 2 называется «палец». Он состоит из трех цилиндров и усеченного конуса. Конический конец детали 2 расклепан, что обеспечивает неподвижность соединения с деталью 1.

Шпонка (дет. 4) призматическая. Высота и ширина шпонки по 6 мм, длина 14 мм. Это мы также узнаем из спецификации.

В детали «плечо» четыре отверстия: одно коническое, второе цилиндрическое под вал диаметром 21 мм и два также цилиндрических под болт Мб. Болт и гайка служат для стягивания лапок плеча, которое зажимает вал. Детали 1 и 3 соединяются призматической шпонкой.

Размеры диаметр 16 и 24 являются присоединительными, размер 160 габаритный.

На детали 4,5 и 6 составлять чертежи не надо, так как они стандартизованы.

Таким образом, чертеж прочитан. Изделие мысленно разобрано на отдельные детали. Выделены те из них, на которые нужно составить чертежи, определив необходимое количество нзображений, положение для главного вида, отметив сопрягаемые поверхности и выбрав масштаб.

На рисунке 256 дан чертеж детали 2 — пальца. На чертеже, где он представлен в соединении с другими деталями, палец показан на двух изображениях, а здесь на одном, так как форма ого полностью выявляется одним видом.

Рис. 256. Чертеж детали 2 кривошипа

На рисунке 257 дан чертеж плеча. Размеры, которых не было на рисунке 254. определены с помощью углового масштаба (см. указание к работе № 20). Размеры шпоночного паза 6 и 2,8 мм —взяты из справочной таблицы (см. § 33).

Рис. 257. Чертеж детали 1 кривошипа

Размеры сопрягаемых поверхностей (для диаметров 16 и 21) взаимно согласованы.

megaobuchalka.ru

Дверная ручка – обзор моделей и правила выбора

По мнению некоторых людей, дверная ручка элемент второстепенный и мало на что влияющий, тем не менее, это мнение резко меняется, когда ручка почему-то не вписывается в интерьер и портит дорогостоящий ремонт. Или того хуже механизм дверной ручки ломается в самый неподходящий момент. Далее мы разберем, какие бывают ручки, из чего их делают и как правильно выбрать дверные ручки для дверей.

Чем шире ассортимент, тем сложнее выбрать качественные ручки для двери.

Содержание статьи

Разбор изделий по видам, стилям и материалам

Казалось бы, все знают, что существуют ручки на входные двери и ручки для дверей межкомнатных, но любой мастер вам скажет, что каждый пятый хозяин покупает не то, что лучше, а то, что нравится.

В результате ручка задней двери сияет прочностью нержавеющей стали, а на входную дверь почему-то ставят очень красивую, но абсолютно не подходящую для этого места стеклянную или деревянную ручку.

Виды ручек

Существует 3 вида дверных ручек:

1. Нажимные ручки;
2. Ручка кноб или круглая ручка;
3. Стационарные ручки.

Нажимные ручки для входных дверей.

Нажимные виды дверных ручек в свою очередь делятся на 2 направления – ручки на двери входные и межкомнатные. Для входных дверей зачастую используются ручки на монолитной планке, помимо своего прямого назначения такие модели еще частично защищают механизм замка от выбивания.

Следующая серия ручек устанавливается на так называемой розетке, она представляет собой круглую шайбу с шарнирной вставкой по центру для поворота ручки. Более дешевые модели идут без шарнира, ручка там просто вставляется в пазы.

Нажимные ручки бывают на планке и на розетке.

Устройство дверных ручек с нажимным механизмом во всех замках одинаковое. Центральный шток ручки связан с внутренним язычковым механизмом. При нажатии на ручку язычок погружается внутрь и двери открываются, в исходное положение все возвращается при помощи встроенного пружинного механизма.

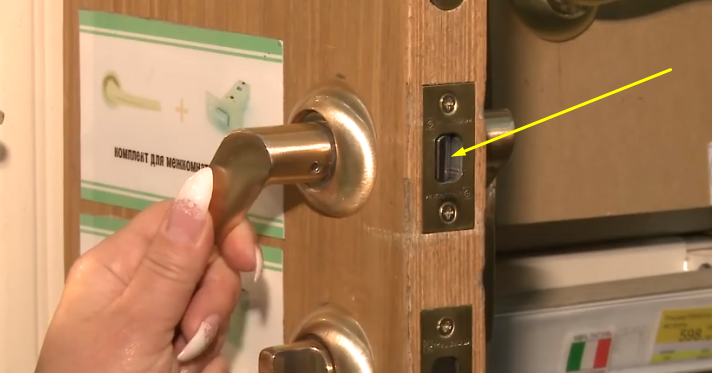

Принцип действия нажимной ручки.

Есть еще одна немаловажная деталь, касающаяся замены нажимной ручки на дверь. В идеале конечно лучше снять старую ручку, пойти с ней в магазин и по аналогу купить новую, но если так не получается сделать, то обязательно замерьте межосевое расстояние между замочной скважиной и рычагом ручки.

Дело в том, что если замок с цилиндрической личинкой, то она везде одинаковая, а вот расстояние от верхней точки замочной скважины, до ручки у разных производителей может отличаться. На фото снизу стрелочкой показано, что именно нужно замерять. Кстати, узнать, как разбираются и ремонтируются подобные механизмы можно «здесь».

При замене уже существующей ручки нужно сопоставлять межосевое расстояние.

Ручки кнобы предназначены исключительно для внутреннего пользования, их устанавливают на межкомнатные двери и двери в службы (ванна/туалет), также эти ручки часто используются для обустройства служебных и офисных помещений.

Принцип действия у них практически такой же как и у нажимных механизмов, только вместо рычага здесь поворачивается шар. Чаще всего с одной стороны шара устанавливается замочная скважина, а с другой поворотный фиксатор. Есть модели только с фиксатором, а также вообще не предусматривающие дополнительного запирания.

Специалисты не рекомендуют устанавливать модели с одним запирающим фиксатором, без замочной скважины. Дело в том, что при возникновении нештатной ситуации закрытый изнутри на фиксатор замок придется только выбивать.

Запирающий механизм в таких ручках конечно примитивный, но для ванной комнаты, кабинета или кладовки этого вполне достаточно.

Ручки кнобы предназначены для внутренних и офисных помещений.

Семейство стационарных ручек самое большое. Здесь выделяют 3 основных направления – это ручки скобы, ручки на планке и ручки с точечным креплением. Когда речь идет о тяжелых дверях, то на них зачастую ставятся ручки скобы или те же скобы, но на планке. В межкомнатных дверях преобладают изделия с точечной фиксацией.

Стационарные ручки выпускаются в наиболее широком ассортименте.

Стационарные ручки хороши тем, что они никак не связаны с замком, соответственно, если с замком или с самой ручкой что-то случится, вам не нужно менять все. При этом чтобы межкомнатные двери не открывались от малейшего сквозняка, на них устанавливается шариковый фиксатор.

Фиксатор для межкомнатных дверей со стационарной ручкой.

Если же вам для межкомнатной двери обязательно нужен запирающий механизм с фиксатором, то его придется врезать отдельно. Конечно, работы в этом случае будет больше, но зато вы получаете независимую, а значит надежную систему.

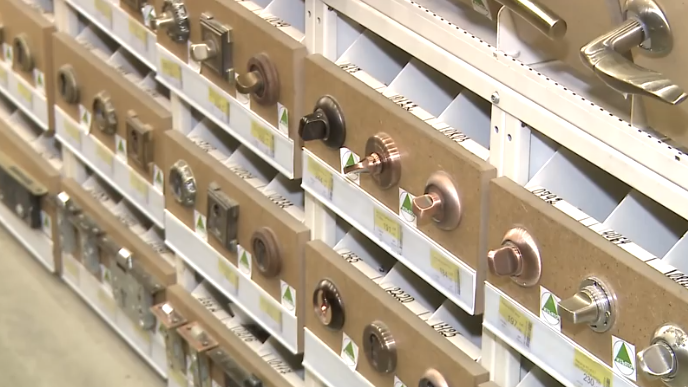

Фиксатор в дверное полотно можно врезать отдельно.

Стационарные ручки-скобы закрепленные на планке больше предназначены для входных дверей. Основная задача такой конструкции состоит в защите механизма замка от взлома.

Ручка-скоба на планке предназначена для частичной защиты замка от взлома.

Что же касается изделий с точечным креплением, то здесь мы имеем дело с самыми простыми конструкциями работающими по принципу тяни-толкай, никаких запирающих или защитных функций они не выполняют.

Простейшая ручка со сквозным точечным креплением.

Отдельно хочется сказать про так называемую ручку-гонг. Предназначена такая дверная ручка для входной двери и обычно устанавливается по центру полотна на высоте около полутора метров.

На тыльной стороне кольца в ней есть подобие молоточка, которым можно постучать в дверь, но зачастую эти изделия несут исключительно эстетическую функцию, по прямому назначению их используют крайне редко. Ручка-гонг является непременным атрибутом классического английского стиля.

Ручка-гонг предназначена больше для красоты, нежели для того чтобы открывать двери.

Из чего делаются ручки

Королевой абсолютно всех ручек заслужено считается латунь. Цельнолитые латунные ручки до сих пор украшают двери замков и старинных особняков. Помимо того, что латунь практически не окисляется этот металл еще довольно прочный, а главное приятный на ощупь, но и цена на такие изделия одна из самых высоких.

Ручки из латуни заслужено считаются элитным товаром.

Следующая по прочности и выносливости идет нержавеющая сталь. Ручки в старинном стиле из нержавейки выпускаются крайне редко, если что-то и можно найти, то только с позолотой. Зато современный хай-тек или минимализм без таких ручек не мыслим, сияние белого металла в полной мере отражает основную концепцию этих стилей.

Ручки из нержавейки ближе к современным дизайнерским направлениям.

Относительно недавно, порядка 10 — 15 лет назад возобновилась мода на кованые ручки. Кованая сталь благодаря специальной обработке практически не подвержена коррозии, а ее прочность ни у кого не вызывает сомнений, хотя в этой нише часто встречаются подделки, отличить их можно по весу или при помощи магнита, плюс цена там солидная.

Кованые ручки сейчас снова входят в моду.

Многие производители сейчас делают ручки из алюминия, в основном такая фурнитура ставится на пластиковые двери и окна. Эти ручки довольно прочные и долговечные. В чистом виде алюминий используется редко, так как при окислении он будет пачкать руки, чаще всего такие ручки красятся, никелируются или «одеваются» в пластик.

Алюминиевые ручки отличаются хорошим качеством.

Отдельную нишу занимают ручки из натурального дерева. Выглядят они эффектно, но ставить их желательно только в сухих, отапливаемых помещениях. При повышенной влажности дерево быстро теряет привлекательный вид, а при серьезных перепадах температур древесина вообще трескается.

Деревянные ручки лучше ставить в сухие и отапливаемые помещения.

Говорить всерьез о пластиковых ручках можно только в отношении мебели. Для межкомнатных, а тем более входных дверей пластик не подходит. Единственным достоинством этого материала считается доступная цена.

Пластиковые ручки в основном используются в мебельном направлении.

Такие материалы как ажурное стекло, хрусталь и природные минералы для изготовления дверных ручек также используются довольно широко, но они в основном занимают нишу элитных товаров под дорогие межкомнатные двери. Правда иногда камень и стекло идут в качестве украшения для металлических ручек на входные двери.

Природный камень часто используется для изготовления элитных дверных ручек.

Рассказывая про материалы нельзя не упомянуть о пресловутом силумине. Он представляет собой низкосортный сплав, так вот запомните: хорошего силумина не бывает. Такие ручки быстро теряют вид и ломаются. Сейчас порядка 70 % бюджетного сектора «забито» силуминовыми ручками.

Ручки сделанные из силумина не надежны.

Экстравагантные модели

В мире дверных ручек также есть свои веянья и модные течения. Обычно весь товар делится на 3 направления: ручки под старину, современный дизайн и разнообразное ретро. Но дизайнеры не дремлют и мы предлагаем посмотреть наиболее интересные модели.

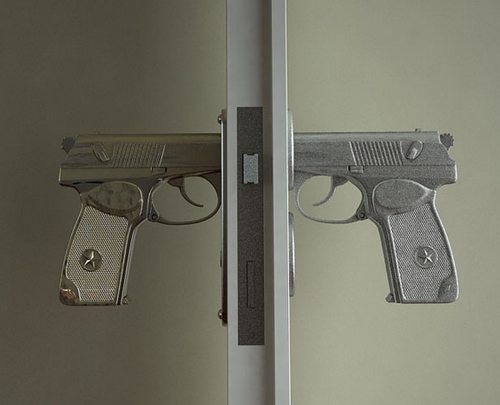

В стиле милитари представлена ручка в виде пистолета, особенно интересна такая ручка будет выглядеть в комнате для мальчика.

Ручка в виде пистолета.

Прочную популярность уже около 20 лет удерживает ручка, выполненная в виде человеческой руки, вещь довольно оригинальная, но за нее легко зацепиться.

Дверная ручка в виде руки.

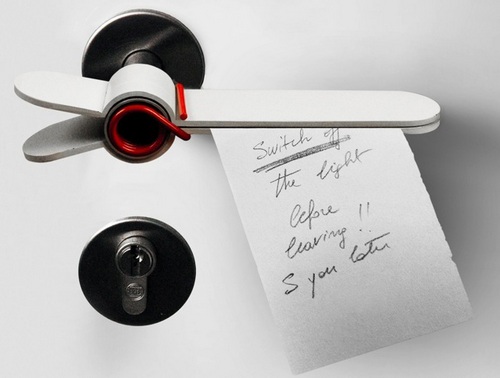

Для особо забывчивых есть ручки-напоминалки. Модель, сделанная в виде большой прищепки хороша как в эксплуатации, так и с точки зрения дизайна.

Ручка прищепка для напоминаний.

Стеклянными ручками сейчас уже никого не удивить, но с появлением светодиодной подсветки, все эти копии земного шара, звездочки, розочки и прочие изыски стали очень популярны.

Ручка со светодиодной подсветкой.

Оригинальными могут быть не только ручки, но и замки. Согласитесь, довольно удобно иметь замок с убирающейся ручкой: закрыли дверь, потянули за ручку и с обратной стороны не за что будет даже взяться.

Механизм с прячущейся ручкой.

Выбираем ручку правильно

Где бы ни устанавливалась дверная ручка, она должна соответствовать общей стилистике помещения и самой двери. Согласитесь, что в рубленом бревенчатом доме латунная ручка с вензелями и каменными вставками будет смотреться по меньшей мере неуместно.

Точно также глупо будет выглядеть кованая, а тем более стеклянная ручка на входной двери облицованной ламинированной или шпонированной МДФ панелью. Все должно быть к месту: если это хай-тек, то ставьте нержавейку или никелированный алюминий.

Под деревенский стиль кантри или «Прованс» как нельзя лучше подойдет грубая кованая сталь с чернением. Межкомнатные двери в таком доме лучше оборудовать деревянными или декорированными под дерево ручками

Латунная ручка с оригинальным дизайном в старинном замковом стиле.

А вот изделия из латуни могут удачно вписаться практически в любой стиль, правда внешний вид и конфигурация для каждого стиля подбираются разные.

Латунь в строгом современном стиле.

Вся дверная фурнитура должна между собой как-то перекликаться. То есть, если дверные петли из желтого металла, то и ручка должна ставиться из такого же металла, также не забывайте про глазок и особенно накладки для замка.

Ошибиться в выборе стиля это конечно неприятно, но не опасно, гораздо хуже приобрести низкокачественную вещь. Самое «больное» место в металлических ручках, базирующихся на розетке это фланец.

В низкосортных, недорогих изделиях этот фланец делается пустотелым и толщина металла там не более 1 мм. В спальне такая ручка еще может простоять довольно долго, а вот на входной двери или в службах она сломается уже через полгода, кстати, если вы купили силуминовую ручку, то фланец может треснуть уже через месяц.

Дверная ручка с пустотелым фланцем считается низкокачественной.

Когда ручка уже установлена ничего увидеть невозможно, различить брак можно на этапе покупки или монтажа. Монолитный фланец делается из стали и он полностью занимает всю внутреннюю часть розетки, плюс такая конструкция будет немного тяжелее пустотелого аналога.

Монолитный стальной фланец является показателем качества ручки.

И наконец, самый простой совет, о котором часто забывают: возьмите изделие и попробуйте, как оно сидит в руке, иногда «нарядная» с виду ручка оказывается неудобной в эксплуатации.

Также не забывайте про стандартный набор:

• Ручка является, каким-никаким, а механизмом, значит, на нее должен выдаваться сертификат качества;
• Любой нормальный производитель дает гарантию на свой товар;
• Хозяева покупающие товар на рынке часто забывают попросить чек и если вещь сломается, вам останется надеяться только на порядочность предпринимателя;
• Осмотрите ручку со всех сторон и проверьте комплектацию;
• Если есть раскручивающиеся детали, к примеру, крышка фланца, открутите эти детали сами или попросите чтобы это сделали при вас.

Несколько слов об установке

Высота ручки от пола по правилам должна составлять от 80, до 120 см, но здесь есть исключения. К примеру, если дети маленькие, то ручку на детскую нужно прикручивать немного ниже. Выше 120 см может находиться только ручка-гонг или большие ручки-скобы на входных дверях.

Высота ручки колеблется в пределах 1 м от пола.

Перед походом в магазин замерьте толщину дверного полотна, не каждый механизм можно врезать в тонкое полотно, особенно если дверь у вас пустотелая. Иногда имеет смысл ставить точечную ручку со сквозным креплением отдельно, а шариковый или полноценный фиксатор врезать отдельно.

Прикрутить дверную ручку с точечной фиксацией особого труда не составит, там либо высверливается сквозное отверстие и на шпильке с обеих сторон фиксируются ручки, либо накладка прикручивается к полотну саморезами.

Общая схема установки дверной ручки на розетке с фланцем.

Если же вы собрались ставить дверную ручку вместе с замком, то как это сделать на межкомнатных дверях подробно написано «здесь», а инструкцию по установке замка на входные металлические двери можно найти «здесь». Кроме того смотрите видео в этой статье.

Вывод

Выбор ручек для дверей дело ответственное и не стоит пускать его на самотёк. Красота изделия, безусловно, важна, но не нужно забывать о контроле качества и функциональном предназначении этой части дверной фурнитуры.

Дверные ручки со стеклянными украшениями.

doorchange.ru

Дверные ручки, для межкомнатных конструкций, круглые, деревянные

Дверные ручки на строительном рынке представлены в широком ассортименте. При выборе фурнитуры необходимо знать, чем они отличаются друг от друга, из чего изготавливаются и как устанавливаются. Каждый вид имеет свои особенности и подходит для тех или иных типов дверей. К выбору необходимо подойти тщательно, несмотря на то, что изделие имеет простой вид и конструкцию.

Виды ручек для дверей

Ручки для межкомнатных дверей бывают следующих видов:

• стационарные или накладные;
• нажимные;
• поворотные, или нобы;
• врезные;
• магнитные.

Все они делятся 2 типа:

1. для межкомнатных перегородок;
2. для входных дверей.

Последние должны иметь не только красивый внешний вид, но и высокие показатели прочности и надежности. Это обусловлено высокими нагрузками, которые будут оказываться на изделия.

Стационарные

Стационарная дверная ручка представляет собой самую простую конструкцию. Фурнитура состоит из изогнутого держателя и планки. Различают такие формы:

• П-образные;
• Г-образные;
• шарообразные.

Ручки скобы используют для распашных дверей. К полотну фурнитура крепится посредством саморезов, поэтому сделать монтаж изделия любой формы достаточно просто. Ни изогнутые, ни круглые ручки не предусматривают в своей конструкции замка или защелки. Данные элементы устанавливаются отдельно. Чтобы открыть дверь, достаточно потянуть или толкнуть полотно.

Нажимные

Механизм дверной ручки такого типа оснащен защелкой. Некоторые модели комплектуют замком. Особенностью нажимной фурнитуры является фалевый язычок. В исходном состоянии ручки он выдвинут, чтобы привести его в движение следует нажать на рычаг. Фурнитура нажимного типа является самой популярной. Ее используют как в межкомнатных дверях, так и во входных.

Поворотные

Нобы, кнобы или круглые дверные ручки — это поворотные механизмы. Такие конструкции используются преимущественно для межкомнатных дверей. Принцип работы заключается в том, что изделия имеют поворотный механизм. С его помощью двигается фалевая защелка. Как и нажимные конструкции, нобы могут быть с замком. Отличие заключается в том, что в круглых ручках замочная скважина находится в центре рукояти.

Для раздвижных дверей

Ручки для межкомнатных дверей раздвижного типа преимущественно врезные. Стандартные рукояти будут мешать двигаться полотнам по направляющим и заходить в ниши. Врезные конструкции делятся на следующие типы:

1. независимые накладки;
2. с защелкой;
3. с замком.

Первый тип врезается внутрь полотна и не имеет дополнительных элементов. Защелка в ручках для раздвижных конструкций используется не такая, как в нажимных или поворотных механизмах. Она приводится в действие путем поворота рукояти или сдвигом специального ползунка. В большинство изделий с замком запорный механизм уже встроен в ручку. Такие конструкции устанавливают в двустворчатые двери. Часто используются простые независимые накладки.

Магнитные

Фурнитура с магнитными элементами имеет следующий принцип действия:

• Первый магнит зафиксирован в двери в виде неподвижного ригеля, а второй находится в лутке на ответной планке.
• При закрывании дверей расстояние между магнитами сокращается. При близком контакте притяжение возрастает, и дверь полотно фиксируется.
• Открывание происходит путем поворота рукояти и увеличения расстояния между магнитами.

В таких устройствах используются неодимовые магниты, поскольку они имеют большую силу притяжения.

Материал изготовления

Для изготовления используют следующие материалы:

1. дерево;
2. металл;
3. пластик.

Для тяжелых полотен используют деревянные дверные ручки или из нержавеющей стали. Изделия из латуни выбирают чаще, поскольку они наиболее надежные, прочные и функциональные. Материал легко переносит атмосферные осадки. Алюминиевые ручки менее прочные, однако они часто используются при монтаже межкомнатных дверей в помещениях с высокой влажностью. Важно учитывать, что красивые дверные ручки могут быть любого типа.

На металл наносят никель или хром, чтобы продлить срок эксплуатации материала. Он защищает материал от коррозии и влаги. Из древесины с помощью резьбы делают необычные ручки. Такое изделие может стать украшением всего полотна.

Плюсы и минусы ручек различного вида

Поскольку нет необходимости учитывать вращение или нажимной механизм, изготавливать можно любую форму и размер. Ручки-скобы используют для входных дверей или подсобных помещений. В большинстве своем они отличаются простотой дизайна и установки. Самые оригинальные дверные ручки преимущественно стационарного типа. Иногда в полотно устанавливают роликовый механизм, чтобы дверь не открывалась.

Нажимной механизм наиболее часто используется, поскольку обладает такими достоинствами:

• Удобство эксплуатации. Достаточно нажать на рычаг, чтобы открыть или закрыть дверь.
• Эргономичность. Ручка занимает мало места.
• Большой выбор продукции. На рынке представлен широкий ассортимент изделий из разных материалов, форм, цвета и другие декоративные элементы.
• Надежность. Нажимные механизмы реже ломаются в сравнении с другими видами конструкций.

Выбор такой ручки имеет единственный недостаток — рычаг легко задеть рукавом, сумкой или рукой во время перемещения по дому.

Поворотные механизмы считаются не самыми надежными. От резких движений они быстро выходят из строя, а открыть их можно только свободной ладонью. Однако нобы — самые компактные из всех видов.

Все изделия для раздвижных дверей монтируются в углубление в полотне. В данном случае важно качество исполнения паза. Нужно чтобы он был аккуратным и совпадал с глубиной изделия. Данные конструкции удобны тем, что вовсе не мешают. Однако варианты с замком нельзя считать надежными.

К преимуществам магнитных конструкций относятся:

1. простота устройства;
2. красивый внешний вид;
3. бесшумное открывание двери.

Такие аксессуары подвержены механическим воздействиям, поэтому необходимо аккуратно их устанавливать. При неправильном монтаже магниты легко повредить и они будут непригодными.

Критерии выбора

Если нужно выбрать ручки для межкомнатных дверей, необходимо обратить внимание на нажимные, поворотные и магнитные устройства. Изделия нажимного типа стали считаться классикой. Их можно подобрать под любой дизайн интерьера. Фалевую защелку с замком или без него легко установить в дверь из любого материала. А при бережном обращении она способна прослужить долгие годы. Все дверные фурнитуры следует подбирать с учетом предназначения помещения, размеров двери и наличия или отсутствия замка.

Высота ручки межкомнатной двери должна быть на уровне пояса. Поэтому данный параметр индивидуален. Выбирая устройство, важно учитывать функциональность комнаты. Поворотные механизмы можно установить в ванной комнате или туалете. Часто это самые маленькие комнаты, поэтому монтаж таких устройств будет оправдан. Для помещений с высоким уровнем влажности нужно выбирать изделия с защитным слоем. Для этих целей не подойдут деревянные модели.

Монтаж своими руками

Монтаж выполняется следующим образом:

• отмечается высота установки;
• делается разметка на полотне и лутке;
• если конструкция имеет защелку или замок, делается отверстие в полотне;
• устанавливается замок или защелка;
• крепится с помощью винтов или саморезов;
• фиксируются декоративные элементы.

Стационарное устройство крепят простыми саморезами. Для врезных конструкций необходимо сделать углубление в дереве. Для этого используют фрезерный станок или делают ряд отверстий под элементы ручки. Затем стамеской придают пазу необходимую форму. Это та конструкция, которая может быть установлена в разных местах с каждой стороны полотна.

odveryah.ru

Виды ручек для межкомнатных дверей + фото, видео

После покупки межкомнатных дверей вам потребуется подобрать к ним фурнитуру: петли, замки и ручки. Фурнитура вместе с дверьми не поставляется – она отличается по конструкции, изготавливается из разных материалов, имеет отличия в способе установки, работы, форме и в размерах. А на вкус и цвет, как известно, товарищей нет.

Поэтому вам нужно будет купить дверные ручки, которые будут гармонично смотреться в интерьере помещения после ремонта, а также будут обладать хорошими эксплуатационными качествами. Проблему установки изделия в межкомнатную дверь тоже нужно будет решать – возьметесь вы за установку сами или будете вызывать мастера. Однако сначала надо дверные ручки выбрать и купить, а для этого требуется разобраться, какие виды этих изделия существуют, в чем заключаются их отличия, какие достоинства и недостатки они имеют. И какую, в конце концов, ручку выбрать в этом море предложений?!

Виды изделий для межкомнатных дверей

Способ установки

Начнем со способа установки. Дверные ручки подразделяют на накладные (их также называют стационарными) и врезные. Накладные модели крепятся к двери и лишены замкового механизма или защелки. Такие модели предназначены для того, чтобы открыть дверь, толкнув ручку, или закрыть ее, толкая ручку в противоположную от движения сторону.

Врезные модели также устанавливаются на дверное полотно, но предварительно в нем сверлятся отверстия, через которые ручки соединяются с помощью центрального стержня. В одно из отверстий устанавливается замок или защелка. Отверстия в дверном полотне высверливаются перьевыми сверлами и коронками по дереву.

Способ работы

Существуют три основных способа работы изделий:

• Push-Pull (тяни-толкай). Накладные, или стационарные, ручки можно только толкнуть в нужную сторону, чтобы открыть или закрыть. Защелками такие модели обычно не комплектуются (за исключением роликовых), но отдельно от ручки в дверное полотно может быть врезан замок, с помощью которого дверь закрывается на ключ. Традиционная форма стационарного изделия напоминает букву «П», однако встречаются модели совершенно необычной формы.
• Объявления в иностранных отелях означают направления открытия двери, но именно этот термин точно передает смысл способа работы накладных моделей.

• Работа с помощью поворотного механизма. Модели с таким принципом действия многие относят к нажимным, однако в силу своеобразия способа работы, их лучше выделить в отдельную группу. Так работают шарообразные модели, которые называются ручками-кнобами (от английского слова knob). Поворот шаровой части конструкции приводит механизм защелки в действие и обеспечивает выход язычка из паза «обратки», после чего дверь можно открыть. Есть модели поворотных изделий, у которых личинка сделана под ключ или имеет фиксатор. Ключ и фиксатор находятся непосредственно в самом изделии. Ручки-кнобы выпускаются круглой или овальной формы. В большинстве своем они отличаются невысокой стоимостью, однако за дешевизну часто приходится «платить» низким качеством. Ручку-кноб можно отремонтировать и несложно заменить. Но только на другой кноб. Для установки таких моделей в дверном полотне коронкой вырезается отверстие диаметром 50 мм, и в дальнейшем никакая накладка или розетка такое отверстие не смогут закрыть. И придется опять ставить кноб. Не менять же из-за него дверь!



Совет. Не покупайте самые дешевые ручки-кнобы. Они, как правило, изготовлены в Китае на маленьких фабриках, на которых контроля качества не существует. «Мы не настолько богаты, чтобы покупать дешевые вещи!». Помните об этой мудрой афористичной мысли и выбирайте качественные модели, которые присутствуют в линейке изделий всех ведущих производителей. Кстати, если ручка весит очень мало – не покупайте ее, она в буквальном смысле изготовлена «из бумаги».

• Работа с помощью нажимного механизма. Представлены моделями с ручкой удлиненной формы. Ручка используется в качестве рычага, при нажатии на который язычок защелки выходит из паза в «ответке», давая возможность дверь открыть. В основном – горизонтальном – положении ручка обеспечивает надежное закрытие межкомнатной двери. О качестве модели говорит и величина поворота ручки, необходимого для открывания защелки. Чем поворот меньше, тем качество изделия выше. Ручка будет удобна в эксплуатации и дольше прослужит.

Ручки с нажимным механизмом комплектуются или фалевой защелкой (язычком), которая фиксирует дверь в закрытом положении при выдвинутом язычке, или запирающимся механизмом. Модели с запирающимся механизмом выпускаются с одной сплошной накладкой или с раздельными накладками. Изделия со сплошной накладкой имеют фалевую защелку и задвижку, которую закрывают и открывают с помощью ключа. Если модель имеет раздельную накладку, замок и изделие закрываются индивидуальными декоративными накладками (розетками). Они устанавливаются на определенном расстоянии между собой.

Модели на розетке выпускаются цельнолитыми, что определяет их более продолжительный срок службы. Запирающий механизм подобрать к таким моделям просто – ассортимент на рынке строительных материалов представлен огромный. Популярными ручки на розетке делает и их доступная стоимость.

Интересно! Среди продавцов фурнитуры популярна история об исследовании, результаты которого доказывают, что люди, пользующиеся в настоящее время нажимными моделями, покупать будут поворотные и наоборот.

Замки под цилиндр, которые состоят из ручки, цилиндра и накладки на цилиндр, на межкомнатные двери устанавливаются очень редко. Такие замки могут устанавливаться в офисных помещениях, где требуется ограничить доступ в помещение. На межкомнатные двери принято устанавливать различные виды замков-защелок, которые служат только для фиксации двери в закрытом положении.

Исключение составляет сантехнический замок под фиксатор. Фиксатор у такой модели состоит из двух частей: с внутренней стороны помещения на двери расположена заверка, с внешней – шайба с прорезью, вставив в которую, например, монету, можно снаружи открыть дверь. Это требуется в случаях, когда человек в ванной комнате или санузле сам открыть дверь по какой-то причине не может.

Материал для изготовления

Дверные ручки для межкомнатных дверей выпускают из металла (латунь, алюминий, нержавеющая сталь, сплав алюминия и цинка силумин), пластика, стекла, дерева.

Металлические дверные модели отличаются прочностью и износостойкостью. Правда, если только производитель не применил при производстве очень дешевый сплав или не использовал некачественное покрытие. Среди металлических изделий особенно популярны латунные.

Деревянные изделия в наших квартирах встречаются не очень часто. По стоимости изделиям из ценных пород дерева трудно конкурировать с металлическими моделями, а изделия, изготовленные из недорогих мягких пород, непрактичны.

Стеклянные ручки, как правило, оригинальны по дизайну и очень красивы. Их недостаток – хрупкость материала и достаточно высокая стоимость.

Изделия из пластика дешевы, однако не долговечны. Заслуживают внимания модели, имитирующие камень и стекло.

Известные страны-производители

В нашей стране особой популярностью пользуется фурнитура итальянских производителей. Она отличается оригинальным, стильным дизайном, практична, надежна, удобна в эксплуатации.

Очень интересную дверную фурнитуру выпускают испанские фабрики. Сплав, из которого изготавливаются ручки, знаменит своей особой прочностью. Практически все испанские производители покрывают изделия несколькими защитными слоями, что обеспечивает их безупречный вид в течение всего срока службы.

Надежностью отличаются ручки, изготовленные в Германии. Из китайских производителей пользуется заслуженным уважением фирма Апекс.

В качестве заключения

Выбрать дверную ручку для межкомнатной двери не так просто, как сначала кажется. Банальный совет – обратите внимание на модели ведущих мировых производителей. Так вы получите гарантию качества. Выбор между нажимными моделями или моделями кноб, материалом, формой, размерами, конструкцией остается за вами. Невзрачная дверная ручка «потеряется из вида» на второй день после завершения ремонта, красивая будет радовать вас и украшать дверь долго.



bouw.ru

Ручка дверная - особенности и преимущества

С одной стороны, ручка дверная - это настолько мелкая и несущественная деталь интерьера, что мало кто подходит к вопросу о ее выборе как-то по-особенному. Однако эта, на первый взгляд, несущественная особенность является незаменимой, ведь без нее открыть дверь будет достаточно сложно. На сегодняшний день производители могут удовлетворить даже самых требовательных покупателей, регулярно пополняя разнообразие изготавливаемых ручек для дверей новыми моделями. При этом потребителю сделать выбор в пользу какого-то определенного варианта достаточно сложно, так как каждое изделие выполнено в определенном стиле и может подходить только к определенному интерьеру.

Виды

Ручка дверная бывает нескольких видов в зависимости от:

• Материала, из которого она изготовлена.
• Конструкции.
• Формы.
• Практичности.
• Прочности.
• Устойчивости к механическим воздействиям.

Дверные ручки для дверей входных должны быть не только прочными, но и практичными, а также надежными. Так, например, здесь можно сделать выбор в пользу стальных изделий, которые можно декорировать различными материалами. Для межкомнатных дверей требуется максимально легкое открытие, конструкция должна быть не только простой, но и удобной, в этом случае предпочтение можно отдать изделиям из алюминия. В связи с достаточно высоким уровнем нагрузки ручка дверная в санузел должна быть с поверхностью, которая устойчива к стиранию, в то время как запорный механизм должен быть надежный и достаточно крепкий. При их изготовлении желательно, чтобы был использован материал, который обладает высокой устойчивостью к влажности и воздействию различных температур.

Изготовление

Что касается материала, используемого для изготовления ручек для дверей, в этом вопросе выбор невероятно широкий и достаточно разнообразный: от простых изделий до эксклюзивных вариантов. В процессе производства используют в основном пластик, дерево, металлы иногда даже стекло. Конечно, более надежными и практичными являются ручки, изготовленные из металла, в то время как другие материалы используются в качестве дополнительного декора. Так, например, дверные ручки-защелки изготавливаются в основном из латуни, потому что данный материал имеет отличные характеристики и при ежедневном применении он наиболее прочный. В то же время материал достаточно пластичен, что позволяет придать изделию различные формы.

Особенности конструкций

В зависимости от особенностей конструкции ручки для дверей делятся на нажимные, стационарные и поворотные. Первый вариант предусматривает наличие двух частей, которые обычно имеют Г-образные рычаги, соединяемые стержнем, который открывается при нажатии на фалевую защелку. Стационарная ручка дверная не имеет подвижных частей, в ней не предусмотрено наличие замковых механизмов. Среди популярных моделей такого типа можно отметить скобы и шары. Поворотные ручки имеют схожий механизм с первым вариантом, отличие заключается в том, что вместо рычагов используются шары. Такой вариант может быть компактнее, но это может негативно сказаться на удобстве.

fb.ru

Как правильно установить дверную ручку своими руками.

Безошибочно можно сказать, что показателем статусности владельца квартиры является дверная ручка. Стильная и привлекательная форма, безотказная функциональность становятся основополагающими для дружественного руко- и ручко- пожатия. Устанавливать ручку дверную несложно. Хотите узнать, как это необходимо делать?

Назначение и конструкция дверной ручки

По назначению дверные ручки различают на следующие категории:• дверные ручки, предназначенные для входных дверей• ручки дверные, используемые для межкомнатных дверей.

Дверные ручки, используемые для входных дверей, отличаются от ручек, предназначенных для дверей межкомнатных. Однако принцип монтажа и установки идентичен и полностью отвечает на вопрос: «Как установить дверную ручку.Рекомендуется выбирать модель дверной ручки на основании имеющихся или полученных знаний принципа работы и положительных эргономических качеств конкретной модели. Зная специфику работы элемента, можно купить дверную ручку и правильно установить ее.

Качественная и прочная ручка дверная с защелкой должна соответствовать определенным требованиям:• язычок замка ручки должен обладать незатруднительным ходом, исключающим проскальзывания• возвратная пружина должна быть упругой и возвращать в исходное положение ручку и язычок• язычок ручки должен убираться внутрь замка при эксплуатационном повороте (поворот ручки до 30 градусов).

Стальная запорная планка на дверной коробке должна «отвечать» на работу язычка ручки без заедания и тормоза, предохраняя четкой работой дверную коробку от возможного повреждения.Конструкция дверной ручки показана в видео.

Виды ручек дверных

Различают следующие основные виды дверных ручек:• стационарные• фалевые с механизмом нажатия• фалевые с механизмом поворота.Стационарные ручки или скобы можно смело назвать примитивным видом.Ручки стационарные устанавливают и монтируют на дверь с использованием нескольких стяжных винтов или шурупов. Такие ручки бодро и безотказно выполняют функции открытия-закрытия дверей в гордом одиночестве. Они не взаимодействуют со сложными системами замков и защелок.

Фалевые ручки с нажимным механизмом это уже солидная фурнитура, которая подразделяется на следующие подвиды:• дверные ручки круглые• шарообразные• П-образные.

Ручки дверные с нажимным механизмом оборудуют фалевой, которую врезают в дверное полотно и защелкой. Принцип работы такой ручки строг, как взводной курок пистолета Макарова: нажал на ручку, сработала пружина, защелка выдвинулась. Убирающаяся защелка фалевых ручек с механизмом нажатия дверного полотна гарантирует плотно закрытую дверь. Кстати, все врезные замки оснащены фалевыми ручками с механизмом нажимным.

Отличный вариант для дверей межкомнатных одно- и двухстворчатых!Ручки с механизмом поворота (нобы) имеют привлекательную форму шара, цилиндра или сферы, в глубине которого затаилась замочная скважина. Чем привлекательны нобы для дизайна квартиры? Нобы со встроенными картинками можно умело сочетать с любым стилем интерьера.

К тому же, нобы выпускаются в удобных вариантах:• в качестве обыкновенной защелки• защелки несложной конструкции с фиксатором• защелки с фиксатором и замком.Установить ноб также просто, как ручку с фалевым механизмом: два монтажных отверстия в дверном проеме и углубление для запорной планки механизма защелки.

Фурнитура с поворотным механизмом является превосходным выбором для межкомнатных или внутренних дверей квартиры. Ручки с поворотным механизмом можно открыть лишь с одной стороны. По другую сторону двери расположена ручка защелка дверная, выполняющая блокирующие функции.

Позолоти ручку!

Безусловно, дверные ручки отличаются также материалом изготовления. Наиболее популярными считаются ручки дверные, изготовленные из латуни, алюминия и стали. При выборе ручки и последующей установке необходимо учитывать ежедневную степень нагрузки.

Хилая ручка на массивной двери просто не выдержит таких испытаний и откажется выполнять функции.Самыми неприхотливыми и работоспособными можно назвать ручки из латуни с порошковым напылением.Дверные ручки деревянные предпочтительнее выбирать из твердых пород дерева, в противном случае истирание ручки будет гарантировано через непродолжительное время.

Пластмассовые ручки непрактичны, поэтому их можно использовать для подсобных помещений или кладовок.Вечным предметом насмешек являются стеклянные ручки: непрактично, глупо и не эстетично. Мистер Шерлок Холмс, наверное, пришел бы в затруднительное положение, обнаружив невооруженным взглядом множество отпечатков пальцев на стеклянной ручке.

Фурнитура из натурального камня всегда выглядит эффектно. Витиеватая резьба и огранка дверной ручки из камня подскажет, что за дверью живет Хозяйка медной горы на стильном LEXUS.Как установить дверную ручку самостоятельно?

Установка дверной ручки своими руками

Казалось бы, что процедура установки дверной ручки проста и доступна. Однако, как впрочем, и в любом другом деле, необходима определенная сноровка и знания конструкции ручки.

Установка дверной ручки на дверное полотно начинается с разметки положения ручки. Традиционно высота расположения ручки зависит от высоты людей обитающих в квартире и колеблется в интервале от 80 до 100 см от пола. Однако, такую высоту расположения ручки дверной нельзя считать обязательной.

Затем по разметке местоположения ручки на дверном полотне просверливается монтажное отверстие. Размер монтажного отверстия должен быть немного больше, чем вставляемый механизм ручки. Для сверления отверстий значительного диаметра используется специально сверло с насадкой (коронкой). Ручка дверная прикладывается к предполагаемому месту установки, и намечаются отверстия для крепежных элементов с обеих сторон полотна.

Теперь механизм ручки дверной вставляется в просверленное гнездо и собирается. Произведя сборку дверной ручки можно производить окончательное крепление к дверному полотну. Теперь остается сделать отверстие под язычок ручки в дверной коробке. Чтобы узнать место расположения, необходимо намазать небольшим количеством краски сам язычок ручки. Язычок ручки дверной в это время находится внутри дверного полотна.

Несколько контрольных движений ручкой «открыть-закрыть» оставят след краски в предполагаемом месте расположения. Из комплекта поставки достается металлическая рамка с прорезью, прикладывается к дверной коробке и закрепляется крепежными шурупами. Теперь дверная ручка полностью готова к эксплуатации. Уточнить детали установки ручки своими руками можно в предложенном для просмотра видео.

svouimirukami.ru

видео-инструкция по монтажу своими руками, особенности дверных, оконных, мебельных изделий в форме шара, кранов для бани, цена, фото

Все фото из статьи

Деревянные ручки для бани, сауны и других помещений стоят довольно дорого. Впрочем, их конструкция не отличается сложностью, так что при необходимости изготовить ручку можно и самостоятельно.

В нашей статье мы расскажем, в чем заключаются основные преимущества ручек из натуральной древесины, а также приведем несколько алгоритмов, позволяющих сделать подобную деталь с минимальными затратами времени и сил.

И металл, и пластик в бане нагреваются, а вот такие изделия — нет!

Плюсы и минусы ручек из дерева

Сегодня в столярном деле широко применяются ручки из дерева для бани, мебели, входных и межкомнатных дверей, окон и т.д. Иногда такие детали даже устанавливают в автомобили, так что вопрос их популярности в среде специалистов даже не обсуждается.

Изделия могут иметь самую разную форму и размер

И все же, наряду с достоинствами у ручек из древесины есть и недостатки, так что для осознанного выбора стоит всесторонне рассмотреть подобные изделия:

Плюсы

Минусы

Во-первых, древесина (естественно, соответствующим образом отшлифованная и обработанная) весьма приятна на ощупь. Во-вторых, натуральное дерево является хорошим теплоизолятором, так что ручка не будет ни слишком холодной, ни слишком горячей. Именно по этой причине столь популярны двери и краны для бани с деревянной ручкой: получить ожог при контакте становится практически невозможно. В-третьих, простота в обработке позволяет изготавливать конструкции практически любой формы. При этом для работы не требуются сложные инструменты – достаточно элементарного навыка резьбы. Наконец, простая деревянная ручка своими руками делается практически из любого материала, так что затраты на оформление двери, окна или шкафа можно свести к минимуму.

Дерево все-таки уступает металлу и современным полимерам по прочности, так что для производства конструкций, испытывающих серьезные нагрузки, лучше брать либо очень твердую древесину, либо другой материал. При постоянном контакте с металлом древесина начинает разрушаться. Именно поэтому оконные ручки для деревянных окон, которые оборудованы современной фурнитурой, делают из стилизованного под дерево полимера. Цена качественного сырья может быть весьма высокой. Конечно, на одно изделие идет не так много материала, но если мы решим сделать все ручки для гарнитура из дерева редкой породы, то потратиться все же придется. Наконец, материал требует достаточно длительной обработки (шлифовка, пропитка, нанесение лака, краски или масел). Только при выполнении полного цикла отделочных операций можно получить действительно красивую и долговечную вещь.

Как видите, ручка из дерева — достаточно специфическая деталь, так что устанавливать ее нужно не везде. Но если вы твердо решили выбрать именно этот вариант, то ниже мы приведём рекомендации по самостоятельному изготовлению.

Методика изготовления

Точеные изделия

Процесс вытачивания заготовки

Проще всего такие детали делать на токарном станке. Так, например, мебельные ручки деревянные в форме шара при наличии определенной сноровки можно точить по нескольку штук в час.

Сам процесс выглядит таким образом:

• В качестве заготовки берём деревянный брусок нужного нам сечения. Дерево при этом должно быть сухим и целым, без трещин и других дефектов.

Обратите внимание!Наличие трещин и расслоений не только ухудшает качество изделия, но и может привести к травме, если заготовка расколется при вращении на станке.

Последовательность работ на токарном станке

• Для того чтобы нам было проще работать, превращаем брусок в восьмигранник, используя рубанок.
• Зажимаем заготовку в токарном станке и начинаем ее обработку с помощью резца, формируя цилиндр.
• На цилиндр наносим метки по размерам частей нашей будущей детали. Угловыми и полукруглыми резцами выполняем выборку, формируя контур изделия.

Совет!Деревянные мебельные ручки чаще всего имеют небольшой размер, потому рациональнее делать их по нескольку штук из одной заготовки.

Точеные «грибки»

Обработанный брусок снимаем со станка и распиливаем, используя ножовку с тонким полотном. Окончательную доводку поверхностей выполняем уже с использованием ручного инструмента и абразивов.

Резные изделия

Инструменты для резьбы

Классические ручки на окна или на двери имеют несколько иную конструкцию, потому для их изготовления нам понадобятся лобзик и стамески для резьбы по дереву.

• Ручка для дверей состоит из двух частей – основы и скобы. Заготовку для основы вырезаем лобзиком для дерева из доски толщиной до 10 мм или толстой фанеры.
• Края основы обрабатываем шлифовальной машиной, срезая острые грани, или же формируем фасонные выступы, используя фрезер. Плоскости также выравниваем, формируя в них отверстия для крепежных винтов.
• Несколько сложнее делается скоба. Для ее изготовления берем деревянный брусок, на котором карандашом отмечаем контуры будущего изделия.

Изделие из основы и скобы

• Используя острый нож, своими руками придаем бруску нужную форму. Выполняем черновое выравнивание поверхности, срезая ножом все выступы.

Снизу – фото заготовки с нанесенным орнаментом, сверху – деталь после резьбы

• Затем наносим на основу и скобу контуры орнамента. Орнамент вырезаем ножом-косяком, финишную обработку выполняя стамесками.
• После финишной обработки (что нужно делать на этом этапе, мы опишем ниже) дверные ручки из дерева собираются путем крепления скобы к основе саморезами.

Совет!Края скобы нужно тщательно выровнять, тогда в месте крепления к основе не будет оставаться зазоров.

Финишная обработка

И ручки для мебели из дерева, и детали для оконных и дверных конструкций постоянно контактируют с нашими руками.

Естественно, чтобы контакт этот был максимально приятным, поверхности изделий необходимо обработать:

• Вначале берем наждачную бумагу и тщательно шлифуем древесину, вначале удаляя все неровности, а затем выравнивая плоскости. При этом следим, чтобы абразив не срезал мелкий орнамент.

Заготовка рукоятки КПП после шлифовки

Совет!Перед шлифовкой сборных изделий можно заполнить все щели специальной шпатлевкой.

• После выравнивания наносим на древесину состав, защищающий ее от влаги и микробов. Дешевле всего использовать обычную морилку (водную или спиртовую), но на сегодняшний день есть и более эффективные средства.
• Когда пропитка высохнет, обрабатываем древесину специальным маслом (точнее, масляно-восковой смесью) и полируем ветошью, либо же наносим несколько слоев лака по дереву. Также для обработки можно использовать алкидные эмали, но они полностью скрывают текстуру древесины.

Лакировка позволяет сохранить и подчеркнуть естественную красоту материала

Заключение

Научиться делать деревянные дверные ручки по описанным выше методикам может практически каждый из нас. Тем же, кто планирует освоить эти технологии в совершенстве, рекомендуем для получения дополнительной информации внимательно изучить видео в этой статье.

rubankom.com

---

•
  Крыльцо из досок
•
  Пояс под
•
  Нагрузка на брус
•
  Навес для кур
•
  Электропроводка в доме из бревна
•
  Как штукатурить минвату
•
  Утепление дымохода керамзитом
•
  Устройство монолитной лестницы
•
  Монтаж плитки кафельной
•
  Плита гвс
•
  Гост деревянные лестницы приставные деревянные
