Измельчитель травы своими руками — инструкция с описанием и фото. Самодельный измельчитель травы и веток

Измельчитель травы своими руками: схемы: фото, видео

Измельчитель травы в помощь садоводу. Красивый и плодоносящий сад, в котором всегда приятно отдохнуть и насладиться его великолепием – это результат кропотливой работы хозяина. Все мы знаем, чтобы иметь хороший результат – зеленую растительность, сочные фрукты и овощи — нужно вносить удобрения в почву, обеспечивая её всеми необходимыми органическими веществами.

Измельчитель травы

Идеальным питанием для почвы является компост. Компостирование – это внесение в почву разложившихся органических соединений, полученных в результате гниения материалов: листьев, стеблей, ботвы, черенков, различных растительных и животных отходов.

Имея свой сад, такой садовый компост под силу приготовить каждому садоводу. Если раньше материал для компоста готовили вручную, то сейчас в продаже имеются различные по функциям измельчители. Садовый измельчитель позволит экономить время на обработку травы, сократит период разложения растительности, обеспечивая дополнительное место в компостной бочке. Поскольку цены на такие приборы довольно высокие, и не каждый может себе позволить это оборудование, можно сделать садовый измельчитель травы своими руками.

Необходимые детали для его изготовления:

• мотор;
• ножи или диски;
• вал;
• болтики, гайки;
• контейнер;
• защитная рама;
• вспомогательные материалы: отвертка, болгарка, молоток.

Такой аппарат работает приближено к действию кухонного комбайна. Напряжение с мотора идет на вал с ножами, которые перемалывают поступающие ветки или траву, а затем обработанный материал выходит через специальное отверстие в коробе и поступает на компост, корм для животных и птиц.



Самодельный измельчитель

Этот агрегат можно легко сделать при помощи подручных материалов, которые имеет каждый хозяин в своем доме, а недостающие детали приобрести на рынке. В сети вы сможете найти видео с пошаговой сборкой измельчителей. Главное, определиться с видом устройства, нарисовать чертежи и приготовить нужные детали для сборки.

Виды измельчителей

Рассмотрим, какие бывают разновидности измельчителей травы:

Бензиновые

Приборы с бензиновым двигателем имеют более высокую мощность, позволяют измельчать не только траву, но и более крупные ветки в любой точке сада независимо от наличия электросети. Подходят для больших площадей и растительности большого диаметра.

Электрические

Работают только от сети, менее мощные. Отличаются легкостью в применении за счет компактности и меньшего веса. Отличный вариант для садоводов. Для измельчения травы и небольших по диаметру веток, подойдет садовый агрегат мощностью не более 1,5 кВт. Однако такие устройства не выдерживают длительных непрерывных нагрузок. Для более продолжительного объема работы лучше выбирать двигатели мощностью до 4 кВт. Этот садовый агрегат очень удобный.

Самодельный измельчитель травы можно сделать при помощи:

Подходит для измельчения травы небольших объемов (в основном для кормления птиц и скотины).

Нужные материалы:

• Дрель мощностью до 1 кВт;
• ножи;
• болты и гайки;
• контейнер для травы (ведро).

Сборка достаточно простая, единственная задача – заточка ножей. Они должны иметь форму ромба с односторонней заточкой, направленной вниз. Такая форма позволит защитить нож от скапливания и наматывания на его поверхности травы. После сборки нужно поместить траву в ведро, подключить прибор к электросети и измельчить растительность.

Такой способ приближен к первому варианту. Отличается тем, что даёт возможность переработки намного больших объемов растительности.

Выбор материалов для изготовления измельчителя травы

Материалы для сборки:

• культиватор, который можно использовать в виде привода;
• стальной нож, вырезанный из полотна и остро заточенный;
• саморезы;
• пластмассовая емкость, где будет проходить измельчение;
• квадратная столешница и ножки.

Для сборки конструкции садового измельчителя нужно прикрепить привод к столу, предварительно сделав отверстие в столешнице. Затем, с помощью скоб и саморезов, подтянуть кожух машины к деревянному бруску. Для раструба сделать воронку из подручных материалов (например, рукав от водостока) и закрепить ее так, чтоб не мешала в установке культиватора. Сам брусок закрепить саморезами к столу. В конце нужно установить ограничители с помощью ножек, чтоб предотвратить скольжение столешницы.

• Советского пылесоса

Для такого варианта изготовления измельчителя подойдет корпус от пылесоса времен СССР, который имеет удобное отверстие для загрузки травы. Это устройство отличается от предыдущих наличием второго отверстия, через которое проходит измельченная трава.

Для сборки этой конструкции нужны:

• мощный двигатель около 180 Ватт;
• корпус пылесоса;
• ножи, болты и гайки;
• металлические ножки;
• ведро для приема продукта.

Сначала нужно приготовить втулку для крепления ножей и присоединения двигателя к корпусу. Ножи предварительно вырезать и хорошо заточить, сделав в них отверстие под втулку. При помощи болтов крепим двигатель к корпусу. Для выхода силоса, делаем отверстие в боку самого корпуса. Вокруг прорези привариваем защитный кожух, чтоб не разбрасывался продукт выхода.

Свариваем платформу под конструкцию. Платформа должна иметь форму усеченной пирамиды с широким основанием внизу и более узким кверху. Такая форма обеспечивает устойчивость агрегата во время работы. Сделав отверстия для болтов, крепим дно двигателя к платформе. Как видим, все детали легко найдутся в хозяйстве. Проблема может возникнуть лишь с втулкой, которую можно сделать на станке.

• Стиральной машины

Такое устройство действует по тому же принципу, но позволяет измельчать не только траву, но и ветки.

Измельчитель своими руками

Подручные материалы:

• двигатель и цилиндрический корпус от старой стиральной машины;
• ножи или устаревшее полотно ножовки;
• крепежи, гайки и болты;
• втулки;
• болгарка, отвертки;
• контейнер для отработанного материала;
• ножки от мебели.

В контейнере от стиральной машины — можно заменить на кастрюлю, ведро или бочки — сделайте отверстие и укройте его листом из тонкого металла. Такой проход лучше делать на дне контейнера, но если не получается, то оно должно быть сбоку и обязательно ниже лезвий. По примеру предыдущего варианта нужно изготовить втулку, к которой крепятся ножи, и зафиксировать ножи на дне контейнера.

Исходя из размеров вала двигателя, сделать отверстия под втулку и крепление мотора. При помощи установленных фиксаторов прикрепить двигатель машины к контейнеру. В качестве емкости для сбора измельченной травы, можно использовать как ведро, бочку, так и самодельный контейнер, изготовленный из металла и прикрепленный болтами.

Ознакомившись с приведенными вариантами, вы с легкостью сможете сделать садовый измельчитель в домашних условиях. При этом видео и чертежи, приведенные в сети, помогут вам в точной сборке конкретных агрегатов. Зависимо от того какие подручные средства вы имеете, объема работы, можете выбрать более подходящий вам способ изготовления. Основные инструменты, которые нужны для сборки садового измельчителя – болгарка, шуруповерт и сварочный аппарат.

Не забывайте соблюдать технику безопасности при работе с электрическими видами агрегатов. Острые ножи и диски несут серьезную опасность для вашей жизни и здоровья, а также людей, находящихся в окружении. Особенно будьте осторожно с инструментом, если в доме есть дети. Из всего вышесказанного можно сделать вывод, что измельчитель травы можно изготовить своими руками или приобрести готовый вариант.

Читайте так же: Пылесос для бассейна





Автор: С. Диана

rozarii.ru

Как сделать садовый измельчитель своими руками

Экология потребления.Усадьба:После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку.

После весенней обрезки деревьев большинство садоводов сталкиваются с проблемой утилизации старых веток. Если вы экономный хозяин, привыкший все отходы пускать в дело, то скорее всего отправляете все ветки в компостную кучу. Там все это добро гниет и года через 3-4 вы гарантированно получите прекрасное органическое удобрение — компост. Все это, конечно, замечательно, но слишком долго. Если же вы предварительно измельчите ветки и листья на них, то компост у вас созреет за сезон, а то и за пару месяцев. И тут вам на помощь может прийти садовый измельчитель – устройство, которое превратит исходный материал в щепки или муку. Аппараты, существующие в продаже, не дешевы, поэтому мы предлагаем вам ознакомиться с инструкцией, позволяющей сделать садовый измельчитель своими руками.

Материалы, которые нам понадобятся

Мы не будем убеждать вас, что самодельный измельчитель будет совершенно бесплатен. Естественно, на его изготовление пойдут некоторые детали, которые будут стоить денег. Однако, в среднем, самодельный агрегат обойдется вам в 2 раза дешевле, чем готовый измельчитель раскрученного бренда. Судите сами, для измельчителя вам понадобятся:

• Дисковые пилы – 15-25 штук
• Мотор – бензиновый или электрический
• Шпилька (штанга) М20, к ней шайбы и гайки
• Шкив (например, от генератора ВАЗ) и плотный ремень
• Подшипники
• Металлические трубы для рамы
• Листовой металл для бункера
• Шайбы из пластика 14-24 штуки

Устройство садового измельчителя – определим важнейшие детали агрегата

Дробление материала в садовом измельчителе осуществляется при помощи ножей. В готовых моделях нож чаще всего представляет собой металлический диск с 2-3 режущими поверхностями. Большой объем работы быстро приводит зубья в негодность и их приходится периодически подтачивать – согласитесь, это не слишком удобно, кроме того, отнимает у вас время. Если вы решили сделать измельчитель садовый своими руками, то можете не повторять эти конструкционные недостатки, а собрать надежный, высокопроизводительный и, главное, долговечный нож.

Мы предлагаем использовать для этого дисковые пилы с твердосплавными насадками. Понадобится не один диск, а несколько, чтобы набрать из них систему – пакет. В готовых садовых измельчителях нож, как правило, имеет толщину 3 см, мы же можем набрать пакет любой толщины – все будет зависеть от количества приобретенных пил. В среднем, для качественного ножа толщиной 6-10см понадобится 15-25 штук. Каждый диск имеет множество зубьев, изначально предназначенных для того, чтобы пилить твердую древесину. Поэтому  травяные стебли, листья и ветки для них будут все равно, что семечки. В крайнем случае, если зубья на пиле затупятся, ничто не помешает вам пойти в ближайший магазин инструментов и приобрести ей замену.

Дисковые пилы можно с успехом использовать в качестве ножей для измельчителя

Однако, нож – это еще не все. Для того, чтобы привести его в движение нам понадобится двигатель. Для быстрого измельчения веток в небольших объемах проще использовать электродвигатель. Его использование может показаться несколько неудобным из-за кабеля и необходимости подключаться к розетке, зато работает он практически бесшумно и не выделяет выхлопные газы. Мотоблок обладает большей мощностью, поэтому идеально подойдет для тех случаев, когда требуется дробить грубый материал часто и долго.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

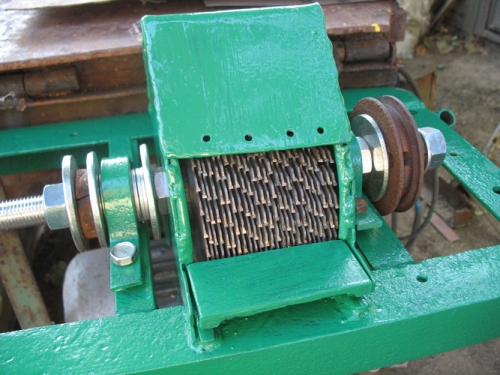

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Преимущества самодельного варианта

В отличие от заводских моделей, самодельный измельчитель не требует излишне бережного отношения. Он станет универсальным помощником в хозяйстве и поможет не только измельчать ветки и другой бытовой мусор, но и дробить плоды (яблоки, груши, сливы), причем вместе с косточками. Это очень удобно при необходимости приготовить джем, пюре или домашнее вино, когда плоды измельчаются до пастообразного состояния.



Садовый измельчитель в действии

Дисковые пилы, образующие нож агрегата, способны перерабатывать довольно большие куски древесины. Конечно, речь не идет о бревнах, но ветки диаметром 10см будут ему вполне «по зубам». Этим самодельный измельчитель выгодно отличается от заводского изделия, корпус которого просто не пропустит крупные части материала. Соответственно, вы значительно сэкономите свое время, ведь вам не придется сортировать ветки по размерам и думать, куда девать слишком крупные фрагменты. Также не нужно будет следить за влажностью материала, в то время как купленный измельчитель требует регулировки степени сырости исходного сырья. Дело в том, что у большинства современных готовых измельчителей, электродвигатель расположен внизу конструкции, поэтому при переработке мокрых стеблей влага неминуемо попадет в двигатель, а это приведет к поломке. В самодельном изделии вы вольны сами решать, где установить двигатель, в описанном выше варианте он расположен горизонтально, на одном уровне с ножами.

Стоит обратить внимание также на экономию средств при использовании самодельного измельчителя. Во-первых, изготовление изначально будет дешевле, чем покупка заводского устройства, а во-вторых, «самоделка» не будет нуждаться в приобретении дорогих деталей при поломке – все ее элементы не отличаются дороговизной.

Самодельный садовый измельчитель способен раздробить даже крупные ветки, превратив их в щепки

Кроме того, самодельный садовый измельчитель отличается высокой производительностью. Все отходы, загружаемые в бункер, будут затягиваться дисковыми пилами и исчезать с невероятной скоростью. Таким образом, самодельный аппарат может оказать ничуть не хуже дорогого и современного садового инструмента. Одним словом, если измельчитель очень нужен, но денег на его покупку нет, выход один – сделать его своими руками!

Видео пример использования этого агрегата

econet.ru

Измельчитель травы или траворезка своими руками

Скошенную траву удобнее хранить и утилизировать в измельченном виде, как и удобнее скармливать домашним птицам траву измельченную. Для того чтобы мелко порезать траву, есть специальные аппараты — траворезки. Траворезку можно купить в специализированном магазине, а можно и изготовить своими руками дома. Для этого понадобятся необходимые запчасти, инструменты и свободное время.

Устройство траворезки

Измельчитель для травы или траворезка — аппарат удобный и незаменимый на приусадебном участке. Скошенную или сорную траву можно мелко нарезать и использовать в компосте или в качестве утепляющего материала на зиму. Измельчитель травы для кур или любой другой домашней птицы также очень полезен: мелко порезанная трава подходит для скармливания гораздо лучше. Аппарат способен за несколько секунд измельчить большой объем скошенной травы или сорняков, чем сэкономит и время, и физические усилия владельца.

Состоит обычная траворезка из:

• Металлической рамы,
• Рабочего вала с режущими ножами,
• Мотора,
• Короба или воронки для приема сырья,
• Шкива с ремнем,
• Кабеля,
• Защитного кожуха.

Садовые траворезки имеют малый вес, что позволяет легко их перемещать, компактность, и хорошую производительность.

Двигатель траворезки может быть электрическим или бензиновым.

1. Электрический вариант двигателя менее шумный и более удобный в эксплуатации, он легкий и включается простым поворотом тумблера. Недостатки электрического двигателя: зависимость аппарата от длины провода и ограничения по размеру толщины сырья.
2. Бензиновый двигатель позволяет использовать аппарат даже там, где нет электричества, он более мощный, и способен измельчить даже ветки деревьев. К недостатком можно отнести его шумность и относительно большой вес.

Самодельные траворезки

Сделать измельчитель травы своими руками не так сложно. Самоделки ничем не уступают магазинным аналогом, а плюсом будет то, что самодельное устройство получится более экономичным и удобным в обслуживании.

Сечкарня

Самый простой вариант самодельного измельчителя — сечка, которая может в небольшом объеме измельчить траву и ветки. Режущая часть представляет собой пластину из прочной стали, выполненную в форме треугольника с заостренной нижней кромкой. Стальную пластину насаживают на длинную деревянную ручку. Инструмент готов к использованию. Рекомендуется рубить траву на твердой и металлической поверхности, иначе кромка сечки быстро затупится.

Сечкарню для свежескошенной травы можно сделать и из углошлифовальной или стиральной машины, дрели и многих других подручных инструментов.

Траворезка из дрели

Устройство для измельчения травы можно сделать и из обычной дрели, работающей в двух режимах. Помимо дрели, нужны ножи и вал, подшипники, емкость для травы и табуретка. Для начала в табуретке нужно просверлить отверстие, диаметром 1,2 сантиметра. Снизу под отверстием крепят остов с подшипником. В дне ведра также делают отверстие, после чего саморезами крепят его к табуретке. На подшипник ставят вал с ножом или режущим диском. Снизу устанавливают дрель так, чтобы патрон соединялся с хвостиком вала. Траву закладывают в ведро и включают дрель.

Траворезка из болгарки

Болгарка — незаменимый инструмент, имеющийся в каждом подсобном хозяйстве, из которого легко сделать ручную траворезку.  Помимо болгарки, необходимы:

• Болты, гайки и металлические скобы,
• Мотор,
• Вал,
• Режущие ножи или диски,
• Сетка,
• Емкость для уже порезанной травы,
• Рама,
• Шкивы,
• Отвертка и молоток.

Чтобы сделать траворезку, нужно двигатель с валом и коробом закрепить на раме. Самодельная траворезка из болгарки будет использовать двигатель от самой пилы, который передаст напряжение на вал. На вращающийся вал крепятся ножи или диски. Можно использовать ножи от блендера. На раму также крепится короб, в котором происходит измельчение. Он может быть металлическим или деревянным, а под него устанавливается еще один, для уже порубленной травы. Дно короба изготавливают из сетки, через которую и будет просеиваться измельченная трава.

Траворезка из стиральной машины

Из стиральной машины можно сделать универсальный аппарат, который может использоваться и как зернодробилка, и как траворезка.  Перед тем как сделать прибор, нужно изготовить два острых ножа. Размер их должен быть меньше диаметра барабана машинки. При помощи болтов под крышку машинки монтируется второй двигатель. Один из ножей монтируют над двигателем стиральной машины, а второй — на дополнительном двигателе. Важный момент — ножи должны вращаться в разные стороны. Для засыпки материала в крышке делают отверстие с воронкой. Со стиральной машинки снимают сливной шланг, увеличивают отверстие, и подставляют под него короб. Через это отверстие будет высыпаться уже измельченная трава.

Стандартных чертежей для такой траворезки нет, поскольку у стиральных машин много разновидностей и особенностей.

Второй вариант траворезки подразумевает использование только корпуса стиральной машинки. Внизу корпуса просверливают отверстие, под которое ставят контейнеры для нарезанной травы. Двигатель крепят внутри корпуса специальными фиксаторами. К двигателю болтами крепится втулка с ножами — аппарат готов к использованию.

Траворезка из пылесоса

Можно сделать траворезку и из пылесоса «Тайфун». Он удобен тем, что позволяет подавать сырье через верхнее отверстие, а через нижнее будет высыпаться уже порезанная трава. Если нет корпуса от пылесоса, то можно использовать отрез трубы и двигатель, мощностью около 180 Вт, а также втулку, ножи и профиль. Чтобы установить вал, на втулке высверливают два отверстия. К корпусу крепят двигатель, на который ставят вал с установленными на нем ножами. Желательно, чтобы ножи была заточены с обеих сторон.

Советы по изготовлению траворезки

В журнале «Конструктор» очень часто публикуют советы по изготовлению различных видов траворезок, корморезок и соломорезок. Вместе с советами публикуются и чертежи, а также схемы сборки различных деталей и компонентов.

Большинство траворезок работают по принципу кухонного комбайна: трава измельчается в контейнере с режущими ножами. Этим объясняется простота и легкость устройства.

Но чтобы траворезка своими руками изготовленная из любых материалов была более функциональной, можно сделать следующее:

1. Заточить только одну сторону ножей, если планируется измельчать ветки растений,
2. Если планируется использовать траворезку как дробилку для корма, ножи нужно заточить с двух сторон,
3. Для измельчения только травы использовать только ромбовидные ножи,
4. Заменить обычные крепления металлическими каркасами — это увеличит прочность аппарата,
5. С внешней стороны обшить траворезку листом металла. Это не только снизит риск получения травмы, но и убережет аппарат от попадания внутрь пыли.

Читайте также

nalugah.ru

Измельчитель травы своими руками - инструкция, схема, фото, описание

Наверняка каждому из нас нравится, когда на собственном дачном участке красивенький зелененький газончик, по которому очень приятно ходить босяком, а также просто поваляться в теплые летние деньки. Но, чтобы было все так красиво, для этого необходимо хорошенько постараться, приложить определенные усилия! Нужно позаботиться о том, чтобы была плодородная почва, внося в нее органические удобрения. Также прекрасный способ – мульчирование. А чтобы более плотные и толстые стебельки травы разложились как можно скорее, их стоит измельчить для этого ручным способом, или же садовым измельчителем травы.

От того, какой объем травы Вам понадобится обрабатывать, зависит и выбор той или иной техники. К тому же, траву обрабатывают для удобрения земель, а также домешивают в кормежку скота, птиц.

Измельчитель травы своими руками

Конечно, если у Вас имеется желание, силы и время, Вы можете сделать собственноручно измельчитель. При этом Вы сделаете аппарат такой, как необходим. Для этого существует несколько способов. Рассмотрим более подробно.

Первый способ. Как сделать садовый измельчитель для травы своими руками.

В данном случае можно обойтись обыкновенной дрелью. Принцип работы такого агрегата, смотрите на видео на нашем сайте.

В общем-то, процесс измельчения похож на работу кухонного комбайна. В ведре расположен острейший нож, вращающийся по кругу очень быстро и рассекающий траву. Сделатьизмельчитель травы и веток таким способом, необходимо подготовить дрель с двумя режимами «Темп», мощностью 850 Вт. Очень важную роль играет именно нож. Он должен быть правильно заточенным и всегда быть чистым.

Заточка его производится односторонним способом, а ориентировка – заточенной стороной, вниз. Для измельчения травы, следует делать форму узкого ромба.

Способ второй. С пылесосом Тайфун

Принцип действия очень схож с предыдущим, но устройство более производительное. Здесь же траву и ветки следует подавать не в ведро, а в отверстие, находящееся вверху. Субстраты выходят снизу, а точнее сбоку агрегата.

Под выходным отверстием должно быть заранее установлено ведро. Какая взаимосвязь с Тайфуном? Дело в том, что его корпус, как ничто лучше будет в качестве измельчителя травы. Но это далеко не единственный вариант, просо наиболее подходящий.

Здесь также можно использовать любую емкость цилиндрической формы. Мотор устанавливается любой, мощностью 180 Вт. Для ножей можно использовать специальное ножовочное полотно. Стойки можно сделать из профиля размером 15*15, мм. Единственное, что понадобится сделать самостоятельно, путем выточки на токарном станке – это втулку, высотой 4 см. На нее то как раз и нужно будет прикрепить ножки Вашего самодельного электрического измельчителя травы.

Третий способ создания измельчителя, из подручных средств

На самом деле, данный способ совершенно несложный. При этом, сделать его можно практически из любых подручных средств, таких как:

· Электрический двигатель (насос), работающий от электросети 220 В, а также который может делать три тысячи оборотов в минуту. (К примеру, это может быть насос «Агидель»).

· Алюминиевая старенькая кастрюля.

· Ненужные ножовки для резьбы по дереву, которые уже отслужили свой срок. Из них можно сделать отличные и функциональные ножи для траворезки.

· Также необходимо придумать кнопку, при помощи которой будет запускаться мотор. В данном случае прекрасно подойдет кнопка от старой стиралки.

· Также подготовьте электрический шнур и вилку для включения в электросеть.

Также можете просмотреть фото, которые даже нет смысла комментировать. По ним все предельно ясно и понятно.

Четвертый способ создания ручного измельчителя травы и сена

Предыдущие варианты позволили разобраться в производстве измельчителей травы. Но еще бывает необходимо также создание сена (соломы). Не беда, смотрите наше видео, на котором подробно и понятно описана последовательность действий создания подобного рода устройства.

Меры предосторожности. Безопасность

Обязательно нужно соблюдать правила по техники безопасности при работе с любым из приборов для резки травы, веток, соломы. Ведь в каждом из них применяются особо режущие, очень острые детали, при неаккуратном обращении с которыми могут быть плачевные последствия!

К тому же, поскольку большинство приборов работают от электрической сети, здесь также следует соблюдать меру безопасности. И обязательно предостерегайте использование приборами детьми!

www.mirlandshaft.ru

Садовый измельчитель своими руками

Растительные отходы в виде веток и травы неизбежные спутники садового участка. Сжигать или терпеливо ждать, когда из отходов получится компост, непрактично. Гораздо эффективней собрать садовый измельчитель своими руками. Полученное сырье пригодится в качестве топлива для котла или удобрения почвы. Ознакомившись с принципом работы и видами механизма для переработки отходов, подобрать подходящую конструкцию для самостоятельного изготовления будет легче.

Устройство и принцип работы садового измельчителя

Садовые измельчители существенно облегчают процесс ухода за участком. При описании механизма, помимо привычного названия, встречаются еще и синонимы – чиппер или шредер. Они обладают достаточно простой конструкцией. Основные составляющие механизма:

• рабочий вал, оснащенный ножами;
• мотор;
• приемный короб;
• металлическая рама с защитным кожухом;
• в отдельных моделях предусмотрен бункер для измельченной органики;
• сито, регулирующее фракцию щепы;
• проталкиватель .

Помимо основных элементов, существует множество других мелких деталей. Для удобного перемещения вся конструкция базируется на двухколесной основе. Принцип работы садового измельчителя заключается в следующем:

• Цепь или ремень служат передаточным звеном для движения вала за счет вращения мотора.
• В этот момент ветви или другие отходы подаются в приемный короб.
• Ножи рабочего вала измельчают внесенный растительный материал.

Полученное сырье можно отправлять на компост. Работа измельчителя садового сродни действию мясорубки.

Виды шредеров

Прежде чем создавать самодельный садовый измельчитель, необходимо определиться с видом загружаемых отходов. От этого зависит его конструкция и рабочие характеристики. Классификация садовых измельчителей проводится по трем параметрам: типу привода, его мощности, виду режущей конструкции.

Режущий механизм

Шредеры, изготовленные на производстве, обладают следующими режущими системами:

• Ножевыми (рис 4). Представляют универсальный вариант.
• Фрезерными (рис 2). Перерабатывают твердую растительную органику.
• Вращающимися турбинами для утилизации толстых ветвей (рис 3).
• Валковыми. Предназначаются для кустов и ветвей деревьев.
• Молотковыми (рис.1). Способны перемолоть тонкие ветки.
• Измельчитель травы вместо ножей оснащен леской.

На рынке представлены и другие конструкции измельчителей. При желании собрать шредер садовый электрический своими руками, останавливаются на моделях с ножевой режущей системой или состоящей из наборных дисковых пил.

Тип привода

Садовый измельчитель веток оснащается бензиновым или электрическим двигателем, каждый вариант обладает преимуществами и негативными моментами. Чиппер, работающий на бензине, легче справляется с переработкой крупных веток. Для него характерна мобильность и независимость от удаленности источника питания. Но некоторые конструкции нуждаются в подключении к сельхозтехнике в виде мотоблока или трактора.

Электрический измельчитель веток садовый обладает меньшим весом, менее громоздкий и легче в эксплуатации. Недочеты – привязка к энергоресурсу и меньшая мощность. В зависимости от планируемых размеров органики, предназначенной для переработки, подбирают следующие двигатели:

• При низкой интенсивности работ с ветками до 20 мм в диаметре достаточно мощности в 1,5 кВт.
• Небольшой участок, где потребуется перерабатывать ветки толщиной до 40 мм, лучше оснастить измельчителем мощностью 3-4 кВт.
• Для крупных хозяйств, где часто возникает необходимость утилизировать ветки до 100-150 мм толщины, лучше сделать шредер с двигателем в 6 кВт.

Совет! При разносторонних садовых работах предпочтительно сделать шредер с двигателем 4 кВт. Для бензиновых моделей подойдет ДВС, мощность которого составляет 5-6 л.с.

Очередная особенность конструкции садовых шредеров – тип привода. Это функцию выполняет ремень, цепь или фиксация ножей осуществляется непосредственно к валу мотора.

Материалы и чертежи для создания собственного чиппера

Для самостоятельного изготовления садового измельчителя, где в качестве режущего механизма используются дисковые пилы, потребуется:

• Электромотор мощностью до 2 кВт.
• Фреза, обладающая крупными зубьями, или 10-15 шт. дисковых пил Ø 10-20 см.
• Ось с подходящим для дисковых пил диаметром.
• Разделение дисков в садовом измельчителе осуществляется шайбами толщиной 5-7 мм. Их внутреннее отверстие подбирается в зависимости от диаметра оси, а численность соответствует комплекту дисков.
• Функцию привода выполняет ремень со шкивами.
• Для станины подготавливается уголок.
• Стальные листы для приемного короба и направляющего раструба 5 и 3 мм соответственно.
• Два колеса для мобильности садового измельчителя.
• Дрель, болгарка, сварочный аппарат и набор крепежных деталей.

Существует множество конструкций садовых шредеров, например, измельчитель травы имеет отличия от приспособления для утилизации веток. Предлагаем на выбор чертежи садовых измельчителей:

Молотковый

Для дисковых пил



Для травы

Как смастерить измельчитель веток

Рассмотрим поэтапно, как сделать садовый измельчитель своими руками:

• Комплект из дисковых пил и шайб поочередно насаживается на вал. Его вытачивают на токарном станке или применяют деталь от коробки передач старого авто.
• Промежуток между дисками составляет порядка 10 мм. При меньшем зазоре ширина рабочей области сузится, больший промежуток спровоцирует заклинивание мелких веток.

  Внимание! Дисковые пилы фиксируются таким образом, чтобы зубья не располагались на одной черте. Их устанавливают со смещением или хаотично. При таком крепление нагрузка на вал и электродвигатель снижается, увеличивая ресурс садового измельчителя.

• Уголок или швеллер служит основой прочной рамы.
• Под местом монтажа электродвигателя оборудуется фундамент. Опора должна предусматривать перемещение двигателя с целью регулировки натяжения привода.
• Далее формируются постаменты для подшипников, здесь важно не допустить перекосов. Ось вала и электромотора должны находиться в параллельных плоскостях.
• Следующий этап создания садового измельчителя – формирование рабочего бункера. Емкость должна обладать достаточной прочностью, чтобы выдержать механическое воздействие разлетающихся частей веток. Пристального внимания заслуживает опорная пластина, в которую упирается при дроблении древесина.
• Если сделанный бункер обладает возможностью регулировки относительно режущих деталей, размер измельченной щепы может варьироваться. Например, в качестве топлива необходимы более крупные фрагменты, для компоста – мельче.

Для подачи веток требуется сделать раструб, глубина которого превышает длину рук. Он выполняет две функции:

• позволяет направлять древесину в садовый измельчитель под оптимально удобным углом в 90о;
• эффективно защищает руки от повреждений.

Направлять древесные отходы к месту измельчения следует специальной доской, не стоит делать это своими руками.

Совет! Ветки фруктовых деревьев перерабатываются в садовом измельчителе отдельно от остального древесного мусора. Полученная щепа идеальное топливо для коптильни. Также не стоит смешивать древесину, предназначенную в качестве материала для копчения, с косточковых и семечковых сортов деревьев.

Измельчитель травы

Если работа на садовом участке не предполагает утилизацию толстых веток, а основные отходы составляет мягкая растительность, следует рассмотреть вариант как создать измельчитель травы. Вместо мощных зубьев пилы оборудуется режущая система по типу ножа для шинковки капусты. Принцип действия механизма изображен на чертеже далее:

Вращение дисковой фрезы на высоких оборотах позволяет отсекать от травы или тонких веток кусочки. Высокая производительность измельчителя обеспечивает быстрый процесс переработки ненужной растительности. Для работы потребуется:

• Круглая емкость в виде ведра или кастрюли справится с ролью рабочего бункера для садового измельчителя травы. Отсутствие толстых веток не требует особой прочности стенок садового измельчителя.
• Запчасти от старой вентиляционной системы, именуемой улиткой, отлично подойдут для сборки садового шредера. Электродвигатель, вал и корпус вентилятора – основные узлы, которые можно позаимствовать для собственной конструкции.
• В качестве режущей системы применяют металлический диск, в специальные прорези которого фиксируются ножи.

Опускаясь в прорези, мягкая растительность измельчается и выходит в боковое отверстие. Для этой конструкции важно обустроить подающий раструб так, чтобы конечности не могли соприкоснуться с фрезой.

Измельчитель травы садовый не нуждается в мощном электродвигателе, здесь достаточно мощности в 1 кВт, даже болгарка подойдет для этих целей. Подробности обустройства садового шредера для травы можно увидеть в следующем видеоматериале:

bouw.ru

Измельчитель травы своими руками: как сделать самодельную траворезку

Как хорошо прогуляться по собственному саду, по его красивым дорожкам, полюбоваться ухоженными грядками и клумбами, а потом съесть румяное яблочко прямо с ветки. Но для того, чтобы всё это великолепие было, предстоит немало потрудиться. Чтобы почва была плодородной, необходимо вносить много органики. Мульчирование травой – отличный способ поддержать почву в хорошем состоянии. Её можно разложить на грядках сразу после скашивания или предварительно закомпостировать. Чтобы толстые стебли зелени активнее разлагались, их рекомендуют предварительно измельчить. Можно сделать измельчитель травы своими руками или просто купить его.

Выбор готовой техники во многом зависит от того, какой объём сырья предстоит перемалывать. Ведь молотая трава нужна не только для удобрения почвы. Пригодится она и тем, кто имеет подсобное хозяйство: измельченную зелень добавляют в корм домашнего скота и птицы. С небольшим объёмом работ можно легко справиться при помощи обычной сечки. Так называют треугольную пластину, снабженную прочной и остро заточенной нижней кромкой.

Сечка – элементарный инструмент для измельчения травы. Если объём работ невелик, то бензиновую или электрическую траворезку можно не покупать и не сооружать. Надевайте сечку на черенок и приступайте к работе

Для работы сечку насаживают на длинный черенок. Он позволяет не нагибаться при выполнении работы. Сырьё, которое предстоит порубить, нужно разложить на земле слоем в 10-15 см. Поверхность не должна быть твердой, а слой травы – не слишком большим. Тогда сечка не затупится и не будет пружинить. При ударах сечки сверху вниз трава разрубается на мелкие части.

Если же объём обрабатываемой зелени достаточно велик, нужен солидный агрегат, выбрать который поможет это видео.

Основной целью этой статьи является поиск способов самостоятельного изготовления той техники, которая понадобится в хозяйстве. Если есть желание, терпение и минимальные навыки, можно сделать самодельный измельчитель травы, который будет работать ничуть не хуже, а, возможно, даже лучше покупного. Лучше, потому что только вы сами знаете потребности своего хозяйства и можете идеально приспособить прибор к собственным потребностям. Он будет именно такой, как вам нужен!

Вариант #1 — дрель вам в помощь!

Отличную траворезку очень просто можно соорудить из обычной дрели. То, как именно работает это нехитрое устройство, можно увидеть на видео, размещенном ниже.

Итак, процесс измельчения напоминает работу кухонного комбайна: в цилиндрическом корпусе, роль которого играет простое ведро, находится остро заточенный нож. При вращении его по кругу с высокой скоростью происходит рассечение травы. Для изготовления этой травосечки используется двухрежимная дрель «Темп», мощностью в 850 Ватт. Нож изготовлен из ножовочного полотна. Весь секрет скрыт в заточке ножа. Если она сделана правильно, трава не будет наматываться на лезвие. Нож должен оставаться чистым и свободным от зелени.

Затачивают нож односторонней заточкой. Он должен быть ориентирован заточенной плоскостью вниз. Если предстоит измельчать свежую траву, лучшей формой ножа будет узкий ромб, чтобы режущая кромка сходила «на нет» под углом к краям. В крайнем случае, можно скруглить лезвие к острию. Тогда трава, на которую воздействует центробежная сила, скользит по режущей кромке ножа прямо к краям. Разрезается она легко и никогда не наматывается на нож.

Вариант #2 — для обладателей пылесоса «Тайфун»

Рабочий принцип этого устройства ничем не отличается от предыдущего. Просто выглядит он более цивилизованно и производительность его выше. Если в предыдущем случае трава уже была в ёмкости, куда помещали режущий инструмент, то теперь сырьё подаётся через верхнее отверстие, а готовый субстрат выходит через нижнее, расположенное в боковой части аппарата. Чтобы готовый силос при высыпании не разбрасывался, нужно использовать для выходного отверстия защитный кожух.

Возможно, такая траворезка выглядит не так презентабельно, как покупная, зато она функциональна и практически бесплатна. Определитесь, что для вас важнее

Измельченная трава собирается в ведро, которое нужно предусмотрительно подставлять под выходное отверстие. Понятно, что выбирая высоту стоек для агрегата, следует учитывать, что ведро обычных параметров должно беспрепятственно проходить для размещения его в нужном месте. Так причем же здесь «Тайфун»? Корпус от старого советского пылесоса «Тайфун» идеально подойдет для элементарного садового измельчителя травы: он имеет верхнее отверстие наиболее подходящего размера. Ещё раз повторюсь: это идеальный вариант. Но не единственный!

Любая цилиндрическая ёмкость, будь то старая кастрюля, ведро или отрезок трубы тоже подойдут. Двигатель мощностью 180 Ватт можно позаимствовать у старой стиральной машинки. На ножи пойдет старое ножовочное полотно, а в качестве стоек рекомендуется применить прямоугольный профиль 15х15 мм. Вот втулку высотой в 40 мм, на которую будут крепиться ножи, придется выточить на токарном станке.

Процесс изготовления измельчителя травы не так сложен, как кажется. На фото: №1 – корпус, очень удобный, потому что в него можно загружать траву сверху, №2 – двигатель от стиральной машины, № 3- расположение и внешний вид ножей

Двигатель со снятым шкивом крепится на шпильках снизу к контейнеру. Чтобы зажать ножи, пригодятся водопроводные гайки 32 мм в диаметре. При изготовлении втулок предусмотрительно нарежьте резьбу под эти гайки. Не забудьте и про отверстие для вала двигателя. Чтобы была надежная фиксация на валу, во втулке делают два отверстия 7 мм в диаметре с нарезанной в них резьбой М8 для стопорных болтов. На валу двигателя с обратной стороны протачивают площадки для увеличения надежности фиксации втулки стопорными болтами.

На высоте 15 мм в верхней части цилиндра болгаркой сняты грани, чтобы образовался квадрат со стороной 25мм. На него и будут надеваться ножи. Чтобы сделать ножи, нужно из ножовочного полотна вырезать 4 заготовки болгаркой. В центральной части каждой заготовки вырезается квадратное отверстие со стороной в 26 мм. Ширина каждой детали зависит от степени жесткости исходного металла. Понятно, что помещаться ножи должны поближе ко дну. Их режущие кромки заостряют, используя точило. Болты, фиксирующие втулку, помещают выше ножей.

На фото: № 4 – втулка для закрепления ножей и соединения двигателя с корпусом, № 5 – квадрат, на который впоследствии будут закреплены ножи, № 6 – платформа измельчителя, которая сделана в виде усеченной пирамиды

Если нет возможности сделать выходное отверстие для силоса непосредственно под ножами, то его оборудуют сбоку. Для этого болгаркой можно проделать окружность 7х7. Для формирования направляющего корпуса используется жесть. К измельчителю корпус крепится болтами М3. Платформа агрегата должна быть максимально устойчива. Для этого её основание делают больше, чем верхнюю часть. Сделать её предстоит максимально функциональной и удобной.

Цель платформы не только удерживать измельчитель, но и защищать двигатель. Её закрепляют к контейнеру 3-я болтами М 6х45. Боковые грани платформы лучше закрыть листами из жести. В стойках нарезается резьба под болты М3, которыми листы и закрепляются на платформе.

Вариант #3 — траворезка из того, что было под руками

Вооружившись полученными знаниями при прочтении описания процесса изготовления предыдущего агрегата, вы без особого труда и усилий соорудите себе что-нибудь столь же простое и полезное.

Эта траворезка сделана буквально из того, что нашлось в сарае. Все вещи давно отслужили своё, но в такой конструкции они наверняка ещё долго смогут быть полезны своему владельцу

Для элементарной траворезки понадобятся:

• насос «Агидель» или любой аналогичный электродвигатель, способный делать 3000 об/мин и питаться от сети с напряжением в 220В;
• старая кастрюля из алюминия;
• отслужившие своё ножовки по дереву, из которых можно сделать замечательные ножи;
• для запуска двигателя необходима кнопка, роль которой отлично сыграет ПНВ от стиральной машины;
• вилка и электрошнур.

Предлагаем вам внимательно рассмотреть фотографии, потому что они не нуждаются в особых комментариях. Все предельно ясно. Приступайте к созданию измельчителя травы и все у вас отлично получится.

Обратите внимание на то, как размещены ножи в этом измельчителе травы. Возможно, что вы выберете именно эту модель

Двигатель установлен под кастрюлей, а кнопка запуска находится в задней части платформы, чтобы можно было удобнее до неё дотянуться

Такая трава, измельченная при помощи траворезки, отлично подойдет и на корм скоту и птице, а также для целей мульчирования

Вариант #4 — самодельная соломорезка

Три предыдущих агрегата с успехом превращали траву в силос. Но если нам нужен измельчитель не только травы, но и сена, стоит присмотреться ещё к одному изобретению, которое очень подробно представлено на видео ниже.

Любой прибор, создание которого описано выше, снабжен острыми режущими деталями. Чтобы он служил вам долго, приносил облегчение в работе, а не наносил увечий, соблюдайте при выполнении работ элементарную технику безопасности.

Если же эксплуатация агрегата связана с электричеством, будьте вдвойне осторожны и принимайте необходимые меры. Особенно внимательно следите за тем, чтобы траворезку не пытались включать дети. Лучше перестараться, чем недосмотреть!

Оцените статью: Поделитесь с друзьями!

diz-cafe.com

Садовый измельчитель своими руками | Строительный портал

Ухаживая за своим садом, не избежать обрезки старых и засохших веток на деревьях и кустарниках. В результате скапливается довольно большое количество хвороста, который хочется использовать с пользой для дела. Наиболее практичным выходом в такой ситуации будет отправить ветви на компост, оставив перегнивать там. К сожалению, процесс превращения цельной древесины в компост довольно длительный, да и гора сухих веток портит общий вид на участке. В этом случае на помощь приходит садовый измельчитель. Благодаря измельчителю садового мусора можно ускорить процесс компостирования и уменьшить гору веток до весьма скромных размеров. Сегодня приобрести садовый измельчитель не составляет труда, особенно если есть необходимая сумма денег. Но те, кому он не по карману, могут сделать измельчитель самостоятельно.

1. Принцип работы и устройство измельчителя
2. Виды садовых измельчителей
3. Как сделать садовый измельчитель своими руками



Принцип работы и устройство измельчителя

Чтобы сделать своими руками садовый измельчитель веток, необходимо понимать принцип его действия и как он устроен. Иначе будет невозможно создать правильный чертеж и собрать всю конструкцию воедино.

У измельчителя довольно простая конструкция. Он состоит из мотора, рабочего вала с ножами, металлической рамы, приемного короба и защитного кожуха. Сам измельчитель устанавливается на двухколесную базу для удобства его перемещения. Безусловно, конструкция любого садового измельчителя состоит из более мелких деталей. Какие именно и в каком количестве, мы рассмотрим на этапе создания чертежа.

Принцип работы также предельно простой. Вращения с мотора передаются на вал напрямую или при помощи ремня или цепи. Одновременно с этим в приемный короб подаются ветви, которые перемалываются ножами рабочего вала. На выходе получается измельченная древесина, готовая к отправке на компост. Принцип работы чем-то схож с мясорубкой.

Простая и в тоже время эффективная конструкция измельчителя садового мусора применяется не только дачниками и садоводами. Существуют и промышленные аппараты, способные перерабатывать довольно толстые ветви деревьев. Конструкция таких машин на порядок сложнее и совершеннее. Но следует отметить, что некоторые технические решения промышленных измельчителей можно реализовать в домашних условиях. Это позволит обычному садовому измельчителю эффективно и быстро перерабатывать толстые ветки.



Виды садовых измельчителей



Создавая садовый измельчитель своими руками, придется заранее знать, что именно он будет измельчать. От этого зависит вид измельчителя, его рабочие характеристики и некоторые особенности конструкции. В целом все садовые измельчители мусора можно разделить по параметрам: мощность и тип используемого двигателя, а также тип и принцип работы измельчительного блока.



Двигатель

В садовых измельчителях может устанавливаться как бензиновый, так и электрический двигатели. Каждый из них имеет свои преимущества и недостатки. Так измельчитель садовый бензиновый способен намного легче перерабатывать крупные ветки, он мобильный и не зависит от удаленности энергоресурса. Но некоторые модели измельчителей, особенно мощные, требуют подключения к сельхозтехнике, такой как трактор или мотоблок. В противовес бензиновому, измельчитель садовый электрический более компактный, легкий и проще в эксплуатации. Но электрические измельчители жестко привязаны к месту подключения и немного слабее по мощности.

В целом если подбирать двигатель для самодельного измельчителя, то необходимо учитывать следующее.

• Электродвигатели мощностью до 1,5 кВт достаточно легко справляются с ветками до 2 см в диаметре и чаще всего устанавливаются на заводских моделях, предназначенных для небольшого участка с низкой интенсивностью работ.
• Двигатели 3 – 4 кВт могут перерабатывать ветки диаметром до 4 см и предназначены для владельцев небольшого сада.
• А вот двигатели мощностью более 6 кВт используются в измельчителях для больших хозяйств и способны перемалывать ветки 10 – 15 см в диаметре.

Так как самодельный измельчитель обычно ориентирован на широкий диапазон работ, то рекомендуется устанавливать электродвигатель мощностью 4 кВт. Что же касается бензиновых двигателей, то ДВС мощностью 5 – 6 ЛС справится со всеми поставленными задачами.

Важно! Необходимо особо выделить привод садовых измельчителей. Это может быть цепь, ремень или крепление ножей непосредственно к валу двигателя.



Конструкция ножей



Еще одним критерием, по которому различают садовые измельчители, является конструкция ножей. Так как именно от этого зависит качество измельчения. Например, некоторые модели измельчителей выдают на выходе куски ветвей длинной от 2 см до 10 см, в зависимости от диаметра вала и принципа измельчения. Другие представляют собой комбинированную конструкцию и способны перерабатывать довольно крупные ветки и выдавать мелкую стружку. А вот если в системе измельчения используется только диск с ножами, напрямую установленный к валу двигателя, то такой измельчитель сможет перерабатывать лишь тонкие ветки и выдавать мелкую труху.

В заводских моделях чаще всего используются следующие три варианта.

Первый – ножевой дисковый. Эти аппараты хороши для измельчения мелких веток диаметром до 2 см и травы.

Второй – фрезерная конструкция ножей. Измельчители с подобным устройством ножей могут справляться с толстыми ветками до 8 см. Но при одном условии – ветки должны бить сухими. Иначе остатки сырой коры и древесины забьются в фрезу и застопорят механизм.

Третий – универсальные фрезерно-турбинные ножи. Этот вариант ножей, пожалуй, наиболее предпочтительный. Такие измельчители способны справляться с крупными и мелкими ветками как сырыми, так и сухими.

Безусловно, описанные выше типы ножей практически невозможно изготовить самостоятельно. Именно поэтому в самодельных измельчителях используются следующие конструкции ножей.

• Первая – двухваловая конструкция с 8 ножами.
• Вторая – ножево-дисковая.
• Третья – наборной пакет из дисковых пил. Их изготовление наиболее простое и материалы к ним можно найти на любой барахолке.

Ниже мы рассмотрим создание именно этих видов измельчителей.



Как сделать садовый измельчитель своими руками



Создание самодельного садового измельчителя достаточно трудоемкий процесс, требующий от мастера высокого уровня навыков. Сами работы проходят в два этапа. Первый подготовительный. Второй – сборка садового измельчителя.



Подготовительный этап



На этом этапе создаем чертежи садового измельчителя и закупаем все необходимые материалы. Чертеж измельчителя можно нарисовать от руки или в специальной программе, такой как AutoCAD.

Как уже отмечалось ранее, конструкция измельчителя состоит из двигателя, вала с ножами, рамы, приемного короба и защитного кожуха. Но это лишь общий вид и, как говорится, дьявол кроется в деталях. Создавая чертеж измельчителя, необходимо уделить особое внимание расположению вала с ножами, а также углу среза ножей.



Для измельчителя с двумя валами чертеж будет выглядеть следующим образом: между двумя металлическими пластинами расположены два вала с ножами. На каждом из валов 3 – 4 ножа. Сами ножи закреплены при помощи 3 болтов и смещены относительно центра вала. Свободное вращение валов обеспечивают 4 подшипника, закрепленных в отверстиях металлических пластин. Синхронное вращение валов достигается за счет двух шестеренок, которые приводятся в движение мотором. Передача крутящего момента может быть сделана при помощи ремня или цепи. Расстояние между валами выбирается из расчета ширины ножей и толщины перерабатываемых веток.

Важно! Необходимо обратить особое внимание на количество оборотов двигателя. В электродвигателях мощностью 4 кВт количество оборотов от 2500 до 2800 об/мин. Такое количество оборотов хорошо в дисковом измельчителе мелких веток и травы. Для двухвалового измельчителя важна сила, поэтому следует понизить количество оборотов. Для этого достаточно установить на валу шестерню или шкив меньшего диаметра, а для привода валов поставить большой шкив или шестерню.

Ниже приведены чертежи садового измельчителя с двумя валами, 6 ножами, по три на каждом из валов.

1.

2.

3.

4.

5.



Для ножевого дискового измельчителя чертеж выглядит на порядок проще.

В первую очередь это касается диска с ножами. На чертеже можно отобразить диаметр диска и место расположения ножей и их количество. В зависимости от требований к качеству измельчения может быть от 1 до 3 ножей. Сам диск можно разместить как вертикально, так и под углом. Ниже приведены чертежи ножевого дискового измельчителя.



Чертеж для измельчителя с наборным пакетом дисковых пил также довольно простой.

На раме размещается шпилька с дисковыми пилами, которая приводится в движение мотором. Чаще всего в таких конструкциях используется ременной привод. Поэтому на конце вала двигателя и шпильки размешаются шкивы. Размер шкивов может быть одинаковым. Ниже приведены чертежи такого измельчителя.

Материалы, необходимые для изготовления описанных выше измельчителей, можно купить в магазинах, на барахолке или авторынке. Конечно, некоторые запчасти придется заказывать у токарей, но большую часть можно без проблем купить. Для выполнения работ по сборке потребуется болгарка, сварочный аппарат и гаечные ключи.



Для измельчителя с двумя валами потребуются следующие материалы:

• двигатель электрический или бензиновый;
• две металлические пластины толщиной 10 мм. Ширина и высота подбирается индивидуально;
• две шестерни для синхронного привода валов;
• шкив или шестерня для передачи крутящего момента валам;
• шкив на вал двигателя;
• два вала для ножей;
• 5 подшипников и крепление к ним;
• ножи или материал для их изготовления;
• профильные трубы для каркаса;
• листовой металл толщиной 2 мм для защитного кожуха и приемного бункера.



Для измельчителя из пакета дисковых пил потребуется следующее:

• 15 – 20 дисковых пил. Диаметр можно взять 18 см;
• двигатель;
• шпилька М20 или её аналог;
• 2 подшипника и крепление к ним;
• 2 шкива;
• 17 – 22 металлические шайбы толщиной 5 мм для разделения пил;
• листовой металл 2 мм для защитного кожуха и приемного бункера;
• профильные трубы для каркаса.



Для измельчителя с ножевым диском потребуется совсем немного:

• двигатель;
• листовой металл для защитного кожуха и приемного бункера;
• ножи и лист металла для диска.

Как видим, наиболее простой по своей конструкции дисковый измельчитель. Но необходимо отметить, что вариант измельчителя с двумя валами способен перерабатывать ветки до 8 см в диаметре, а дисковый до 2 см.



Сборка садового измельчителя



Имея на руках чертеж и необходимые детали, можно приступать к монтажу садового измельчителя. Работы по сборке разделены на несколько этапов – сборка рамы и создание приемного бункера, сборка измельчительного барабана и установка на раму мотора и измельчительного барабана.

Рассмотрим процесс сборки на примере измельчителя с двумя валами. Работы начинаем с создания рамы:

• нарезаем куски из профильной трубы при помощи болгарки. Четыре заготовки будет длиной 40 см и две 80 см;
• свариваем короткие куски под прямым углом между двумя длинными. При этом две внутренние поперечины размещаем на таком расстоянии друг от друга, чтобы на них надежно был установлен измельчительный барабан;

Важно! Для придания измельчителю мобильности вся конструкция будет установлена на колесную базу. Для этого к раме необходимо приварить две стойки, к которым и будет крепиться ось с колесами.



После создания рамы можно приступать к созданию валов для измельчительного барабана:

• берем металлическую квадратную заготовку, если планируется установка 4-х ножей на один вал. Или круглую болванку для трех ножей;
• для квадратной заготовки обтачиваем оба конца, делая их круглыми так, чтобы они смогли войти в купленные подшипники. С круглой заготовкой выполняем отточку центральной части, делая три плоских среза под установку ножей.



Что касается самих ножей, то их можно изготовить из рессоры Камаза:

• берем рессору и отрезаем кусок необходимой длины;
• саму заготовку при необходимости можно выровнять. Для этого придется её нагреть в горне и несколькими ударами молота сделать ровной. После чего дозакалить и дать остыть;
• в самих ножах делаем отверстия для болтов;
• теперь выполняем заточку ножей. Угол режущей кромки выбираем 35 – 45 градусов. Заточку выполняем на точильном станке;

• в завершение прикладываем ножи к валу и отмечаем места на валу для крепления. После чего засверливаем отверстия и делаем в них резьбу.



Следующий этап – создание измельчительного барабана:

• в двух металлических пластинах, которые будут стенками, вырезаем отверстия для установки в них подшипников. Сделать это лучше всего при помощи сварочного аппарата, а затем отшлифовать края. Или можно обратиться на предприятие. В этом случае отверстия будут идеальной формы;
• теперь устанавливаем внутрь подшипники;

• для из закрепления используем специальные накладки, которые болтами закрепляются к металлическим стенкам;
• внутрь подшипников вставляем валы и закрепляем их;
• стенки барабана соединяем между собой металлическими шпильками с резьбой и фиксируем их гайками.



По завершению работ с барабаном и каркасом делаем приемный короб:

• берем тонколистовой металл и делаем 4 заготовки в форме параллелепипеда;
• с узкого края каждой заготовки отмеряем 4 – 5 см и загибаем его;
• делаем то же самое для длинных сторон заготовок. Но загиб делаем в противоположную сторону;
• собираем всю конструкцию и проверяем, как заготовки прилегают друг к другу;
• при помощи сварки или самозатягивающихся заклепок соединяем края;
• в основании короба, на отогнутых краях, делаем отверстия для крепежа.

После сборки измельчительного барабана надеваем на валы шестеренки и устанавливаем всю конструкцию на раму, где закрепляем ее болтами. После чего ставим на место двигатель и натягиваем приводную цепь или ремень. В завершение устанавливаем и закрепляем приемный короб. А также устанавливаем защитный кожух на все вращающиеся части измельчителя во избежание случайного попадания сторонних предметов.



Создание двух других измельчителей несколько проще. Для дискового измельчителя необходимо следующее:

• создать каркас и поместить внутрь мотор;
• поверх мотора установить отражающий щит из тонколистового металла с отверстием для вала мотора;

• в диске сделать отверстие для установки на вал, а также прорези для ножей;
• ножи можно изготовить из рессоры автомобиля описанным ранее способом;

• собираем и устанавливаем диск с ножами;
• создаем приемный короб и устанавливаем его сверху дискового измельчителя.



Сборка измельчителя из дисковых пил выглядит следующим образом:

• создаем раму;
• на шпильку с резьбой нанизываем дисковые пилы. При этом между дисками размещаем шайбы. Это необходимо для того, чтобы зубья не цеплялись друг за друга. Пакет пил с обеих сторон зажимаем гайками;

• на внутренних поперечинах каркаса привариваем крепеж для подшипников;
• надеваем на шпильку подшипники и закрепляем их, после чего устанавливаем пакет пил на каркас и закрепляем его там;

• с наиболее длинного конца шпильки устанавливаем шкив или шестеренку и фиксируем стопорным кольцом;
• устанавливаем двигатель и натягиваем приводную цепь или ремень;
• в завершение устанавливаем приемный короб.

Создавая один из предложенных выше самодельных измельчителей, необходимо учесть преимущества и недостатки каждого из них. Для двухвалового измельчителя характерна высокая мощность и возможность переработки толстых веток. Фракция щепы будет от 2 см до 8 см в зависимости от оборотов и количества ножей. Ножево-дисковый измельчитель наоборот будет прекрасно справляться с мелкими ветками и выдавать мелкую фракцию щепы, но вот толстые ветки для него проблема. Измельчитель с пакетом дисковых пил может справиться как с толстыми ветками, так и более мелкими. Но при этом он очень сильно пылит, и между пилами застряет много щепок, что требует тщательной чистки после работы. Описанные выше варианты садовых измельчителей можно создавать как в одиночном исполнении, так и комбинируя типы между собой.

strport.ru

---

•
  Как обустроить дома рабочее место
•
  Как убрать пену монтажную
•
  Чертежи шкафов купе с размерами
•
  Дорожки из досок на даче своими руками
•
  Как дома обустроить рабочее место
•
  Двухскатная ломаная крыша
•
  Крыша двухскатная ломаная
•
  Облицовка лестниц деревом
•
  Входные деревянные двери для частного дома утепленные
•
  Влаговетрозащитная мембрана
•
  Окна из березы
