Надёжный костяк: расчёт стропильной системы двускатной крыши

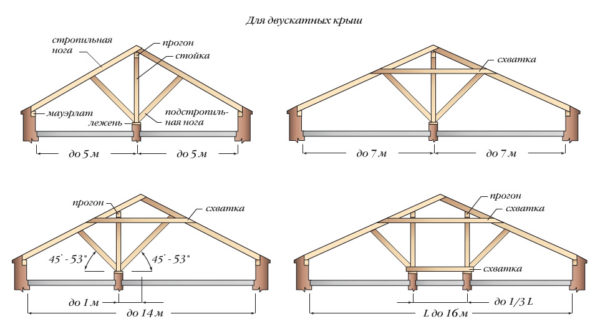

Двускатная крыша образуется на базе каркаса, сочетающего в себе элементарность устройства и непревзойдённую надёжность. Но этими достоинствами костяк кровли в два прямоугольных ската может похвастаться только в случае тщательной подборки стропильных ног.

Параметры стропильной системы двускатной крыши

К расчётам стоит приступать, если вы понимаете, что стропильная система двускатной кровли — это комплекс треугольников, самых жёстких элементов каркаса. Они собираются из досок, размер которых играет особую роль.

Длина стропил

Определить длину прочных досок для стропильной системы поможет формула a²+b²=c², выведенная Пифагором.

Длину стропила можно найти, зная ширину дома и высоту крыши

Параметр «a» обозначает высоту и выбирается самостоятельно. Он зависит от того, будет ли подкровельное пространство жилым, также имеет определённые рекомендации, если планируется мансарда.

За буквой «b» стоит ширина здания, разделённая надвое. А «c» представляет собой гипотенузу треугольника, то есть длину стропильных ног.

Допустим, что ширина половины дома равна трём метрам, а крышу решено сделать высотой два метра. В этом случае длина стропильных ног будет достигать 3,6 м (c=√a²+b²=4+√9=√13≈3,6).

К цифре, полученной из формулы Пифагора, следует приплюсовать 60–70 см. Лишние сантиметры понадобятся, чтобы вынести стропильную ногу за стену и сделать необходимые запилы.

Шестиметровое стропило — самое длинное, поэтому подходит в качестве стропильной ноги

Максимальная длина бруса, используемого в качестве стропильной ноги, – 6 м. Если требуется прочная доска большей длины, то прибегают к приёму сращения — прибиванию к стропильной ноге отрезка от ещё одного бруса.

Сечение стропильных ног

Для различных элементов стропильной системы существуют свои стандартные размеры:

• 10х10 или 15х15 см — для бруса мауэрлата;
• 10х15 или 10х20 см — для стропильной ноги;
• 5х15 или 5х20 см — для прогона и подкоса;
• 10х10 или 10х15 см — для стойки;
• 5х10 или 5х15 см — для лежня;
• 2х10, 2,5х15 см — для обрешётин.

Толщина каждой детали несущей конструкции кровли обусловливается нагрузкой, которую ей предстоит испытывать.

Брус сечением 10х20 см идеально подходит для создания стропильной ноги

На сечение стропильных ног двускатной кровли влияет:

• нагрузка на кровельные скаты;
• тип строительного сырья, ведь «выдержка» бревна, обычных и клеёных брусов разнится;
• длина стропильной ноги;
• вид древесины, из которой были выстроганы стропила;
• протяжённость просвета между стропильными ногами.

Наиболее существенно на сечении стропильных ног сказывается шаг стропил. Увеличение расстояния между брусьями влечёт за собой усиление давления на несущую конструкцию кровли, а это обязывает строителя использовать толстые стропильные ноги.

Таблица: сечение стропил в зависимости от длины и шага

Переменное воздействие на стропильную систему

Давление на стропильные ноги бывает постоянным и переменным.

Время от времени и с разной интенсивностью на несущую конструкцию крыши воздействуют ветер, снег и атмосферные осадки. В общем, скат кровли сравним с парусом, который под напором природных явлений может порваться.

Ветер стремится опрокинуть или приподнять крышу, поэтому важно произвести все расчёты правильно

Переменная ветровая нагрузка на стропила определяется по формуле W = Wo × k x c, где W — это показатель ветровой нагрузки, Wo — значение ветровой нагрузки, характерной для определённого участка России, k — поправочный коэффициент, обусловливаемый высотой сооружения и характером местности, а c — аэродинамический коэффициент.

Аэродинамический коэффициент может колебаться в рамках от -1,8 до +0,8. Минусовое значение характерно для поднимающейся крыши, а плюсовое — для кровли, на которую ветер давит. При упрощённом расчёте с ориентацией на улучшение прочности аэродинамический коэффициент считают равным 0,8.

Расчёт ветрового давления на крышу основывается на местонахождении дома

Нормативное значение ветрового давления узнают по карте 3 приложения 5 в СНиП 2.01.07–85 и специальной таблице. Коэффициент, учитывающий изменение ветрового давления по высоте, тоже стандартизован.

Таблица: нормативное значение ветрового давления

Таблица: значение коэффициента k

На ветровой нагрузке отражается не только местность. Большое значение имеет зона расположения жилья. За стеной из высоких зданий дому почти ничего не грозит, но на открытом пространстве ветер может стать для него серьёзным врагом.

Снеговая нагрузка на систему стропил вычисляется по формуле S = Sg × µ, то есть вес снежной массы на 1 м² умножается на поправочный коэффициент, на значении которого отражается степень наклона кровли.

Вес снегового пласта указан в СНиП «Стропильные системы» и определяется типом местности, где построено здание.

Снеговая нагрузка на крышу зависит от того, где расположен дом

Поправочный коэффициент, если скаты кровли кренятся менее чем на 25°, приравнивается к единице. А в случае наклона крыши на 25–60° этот показатель уменьшается до 0,7.

Когда крыша наклонена более чем на 60 градусов, снеговую нагрузку сбрасывают со счетов. Всё-таки с крутой кровли снег скатывается быстро, не успевая оказать негативного влияния на стропила.

Постоянные нагрузки

Нагрузками, воздействующим беспрерывно, считают вес кровельного пирога, включая обрешётку, утеплитель, плёнки и отделочные материалы для обустройства мансарды.

Кровельный пирог создаёт постоянное давление на стропила

Вес кровли — это сумма веса всех материалов, использованных при строительстве крыши. В среднем он равен 40–45 кг/м.кв. По правилам на 1 м² стропильной системы не должно приходиться более 50 кг веса кровельных материалов.

Чтобы в прочности стропильной системы совсем не осталось сомнений, к расчёту нагрузки на стропильные ноги стоит добавлять 10%.

Таблица: вес кровельных материалов на 1 м²

Количество брусьев

Сколько стропил понадобится для обустройства каркаса двускатной кровли, устанавливают, разделив ширину крыши на шаг между брусьями и прибавив к полученному значению единицу. Она обозначает добавочное стропило, которое потребуется поставить на край кровли.

Допустим, между стропилами решено оставлять по 60 см, а длина крыши составляет 6 м (600 см). Получается, что необходимо 11 стропил (с учётом добавочного бруса).

Стропильная система двускатной крыши — это конструкция из определённого количества стропил

Шаг брусьев несущей конструкции кровли

Чтобы определить расстояние между брусьями несущей конструкции кровли, следует обратить пристальное внимание на такие моменты, как:

• вес кровельных материалов;
• длина и толщина бруса — будущей стропильной ноги;
• градус наклона кровли;
• уровень ветровой и снеговой нагрузок.

Через 90–100 см стропила принято располагать в случае выбора лёгкого кровельного материала

Нормальным для стропильных ног считается шаг в 60–120 см. Выбор в пользу 60 или 80 см делают в случае строительства кровли, наклоненной на 45˚. Таким же маленьким шаг должен быть при желании покрыть деревянный каркас крыши тяжёлыми материалами вроде керамической черепицы, асбоцементного шифера и цементно-песчаной плитки.

Таблица: шаг стропил в зависимости от длины и сечения

Формулы расчёта стропильной системы двускатной крыши

Расчёт стропильной системы сводится к установлению давления на каждый брус и определению оптимального сечения.

При расчёте стропильной системы двускатной кровли действуют следующим образом:

1. По формуле Qr=AxQ узнают, какова нагрузка на погонный метр каждой стропильной ноги. Qr — это распределённая нагрузка на погонный метр стропильной ноги, выраженная в кг/м, A — расстояние между стропилами в метрах, а Q — суммарная нагрузка в кг/м².
2. Переходят к определению минимального сечения бруса-стропила. Для этого изучают данные таблицы, занесённой в ГОСТ 24454–80 «Пиломатериалы хвойных пород. Размеры».
3. Ориентируясь на стандартные параметры, выбирают ширину сечения. А высоту сечения вычисляют, используя формулу H ≥ 8,6·Lmax·sqrt(Qr/(B·Rизг)), если уклон крыши α < 30°, или формулу H ≥ 9,5·Lmax·sqrt(Qr/(B·Rизг)), когда уклон крыши α > 30°. H — это высота сечения в см, Lmax — рабочий участок стропильной ноги максимальной длины в метрах, Qr — распределённая нагрузка на погонный метр стропильной ноги в кг/м, B — ширина сечения см, Rизг — сопротивление древесины на изгиб, кг/см². Если материал произведён из сосны или ели, то Rизг может быть равен 140 кг/см² (1 сорт древесины), 130 кг/см² (2 сорт) или 85 кг/см² (3 сорт). Sqrt — это квадратный корень.
4. Проверяют, соответствует ли величина прогиба нормативам. Она не должна быть больше цифры, которая получается в результате деления L на 200. Под L понимается длина рабочего участка. Соответствие величины прогиба соотношению L/200 выполнимо только при верности неравенства 3,125·Qr·(Lmax)³/(B·H³) ≤ 1. Qr обозначает распределённую нагрузку на погонный метр стропильной ноги (кг/м), Lmax — рабочий участок стропильной ноги максимальной длины (м), B — ширину сечения (см), а H — высоту сечения (см).
5. Когда выше представленное неравенство нарушается, показатели B и H увеличивают.

Таблица: номинальные размеры толщины и ширины пиломатериала (мм)

Пример расчёта несущей конструкции

Предположим, что α (угол наклона крыши) = 36°, A (расстояние между стропилами) = 0,8 м, а Lmax (рабочий участок стропильной ноги максимальной длины) = 2,8 м. В качестве брусьев используется материал из сосны первого сорта, а это значит, что Rизг = 140 кг/см².

Для покрытия кровли выбрана цементно-песчаная черепица, и поэтому вес крыши составляет 50 кг/м². Суммарная нагрузка (Q), которую испытывает каждый квадратный метр, равна 303 кг/м². А для строительства стропильной системы используются брусья толщиной 5 см.

Отсюда вытекают следующие вычислительные действия:

1. Qr=A·Q= 0,8·303=242 кг/м — распределённая нагрузка на погонный метр бруса-стропила.
2. H ≥ 9,5·Lmax·sqrt(Qr/B·Rизг).
3. H ≥ 9,5·2,8·sqrt(242/5·140).
4. 3,125·Qr·(Lmax)³/B·H³ ≤ 1.
5. 3,125·242·(2,8)³ / 5·(17,5)³= 0,61.
6. H ≥ (примерная высота сечения стропила).

В таблице стандартных размеров нужно найти высоту сечения стропил, близкую к показателю 15,6 см. Подходящим является параметр, равный 17,5 см (при ширине сечения в 5 см).

Эта величина вполне соответствует показателю прогиба в нормативных документах, и это доказывается неравенством 3,125·Qr·(Lmax)³/B·H³ ≤ 1. Подставив в него значения (3,125·242·(2,8)³ / 5·(17,5)³), получится обнаружить, что 0,61 < 1. Можно сделать вывод: сечение пиломатериала выбрано верно.

Видео: подробный расчёт стропильной системы

Расчёт стропильной системы двускатной крыши — это целый комплекс вычислений. Чтобы брусья справились с возлагаемой на них задачей, строителю нужно безошибочно определить длину, количество и сечение материала, узнать нагрузку на него и выяснить, каким должен быть шаг между стропилами.

Мой отец - строитель. Поэтому мне есть, что рассказать домашним умельцам. Оцените статью: Поделитесь с друзьями!

stroydom.guru

нагрузка, сечение, длина, расстояние между стропилами, площадь, угол и другие параметры

Стропильная система — это основная часть крови, которая воспринимает все нагрузки, действующие на крышу, и противостоит им. Чтобы обеспечить качественное функционирование стропил, требуется правильный расчёт параметров.

Как рассчитать стропильную систему

Чтобы сделать расчёт применяемых в стропильной системе материалов своими силами, представлены упрощённые расчётные формулы с целью повысить прочность элементов системы. Данное упрощение увеличивает количество применяемых материалов, но если крыша имеет небольшие габариты, то такое увеличение будет незаметным. Формулы позволяют рассчитать следующие виды крыш:

• односкатные;
• двускатные;
• мансардные.

Срок службы крыши во многом зависит от правильного расчёта

Видео: расчёт стропильной системы

Расчёт нагрузки на стропила двускатной крыши

Для постройки наклонной кровли необходим несущий прочный каркас, к которому будут крепиться все остальные элементы. При разработке проекта выполняется расчёт требуемой длины и площади поперечного сечения стропильного бруса и других частей стропильной системы, на которые будут действовать переменная и постоянная нагрузки.

Для расчёта системы нужно учитывать особенности местного климата

Нагрузки, которые действуют постоянно:

• масса всех элементов конструкции крыши, таких, как кровельный материал, обрешётка, гидроизоляция, теплоизоляция, внутренняя обшивка чердака или мансарды;
• масса оборудования и различных предметов, которые крепятся стропилам внутри чердака или мансарды.

Переменные нагрузки:

• нагрузка, создаваемая ветром и выпавшими осадками;
• масса работника, который выполняет ремонт или очистку.

К переменным нагрузкам также относятся сейсмическая нагрузка и другие виды особых нагрузок, которые предъявляют дополнительные требования к конструкции кровли.

От ветровой нагрузки зависит угол наклона ската

В большинстве областей Российской Федерации остро стоит проблема снеговой нагрузки — стропильная система должна воспринимать выпавшую массу снега без деформации конструкции (требование наиболее актуально к односкатным крышам). При уменьшении угла наклона крыши снеговая нагрузка возрастает. Обустройство односкатной крыши с близким к нулевому углом наклона требует установку стропил, имеющих большую площадь поперечного сечения, с маленьким шагом. Также постоянно потребуется выполнять её очистку. Это относится и к крышам с углом наклона до 25о.

Снеговая нагрузка рассчитывается по формуле: S = Sg × µ, где:

• Sg — масса снегового покрова на плоской горизонтальной поверхности размером 1 м2. Значение определяется согласно таблицам в СНиП «Стропильные системы» исходя из требуемой местности, в которой ведётся строительство;
• µ — коэффициент, учитывающий угол наклона ската кровли.

При угле наклона до 250 значение коэффициента составляет 1,0, от 25о до 60о — 0,7, свыше 60о — значение снеговых нагрузок в расчётах не участвует.

Количество осадков влияет на расчёт крыши

Ветровая нагрузка рассчитывается по формуле: W = Wo × k, где:

• Wo — величина ветровой нагрузки, определяемая согласно табличным значениям, учитывая характер местности, где ведётся строительство;
• k — коэффициент, который учитывает высоту постройки и характер местности.

При высоте постройки, равной 5 м, значение коэффициентов составляет kА=0,75 и kБ=0,85, 10 м — kА=1 и kБ=0,65, 20 м — kА=1,25 и kБ=0,85.

Сечение стропила на крышу

Рассчитать размер стропильного бруса не составляет труда, если учесть следующий момент — кровля это система треугольников (относится ко всем видам кровли). Располагая габаритными размерами здания, значением угла наклона крыши или высоты конька и используя теорему Пифагора, определяется размер длины стропил от конькового бруса до наружного края стены. К этому размеру прибавляется длина карниза (в случае, когда стропила выступают за стену). Иногда карниз делается за счёт монтажа кобылок. Рассчитывая площадь крыши, значения длин кобылок и стропил суммируются, что позволяет вычислить необходимое количество кровельного материала.

Сечение бруса для стропил зависит от многих параметров

Для определения сечения применяемого бруса при возведении любого типа кровли, в соответствии с требуемой длиной стропила, шагом его установки и другими параметрами, лучше всего применять справочники.

Диапазон размеров стропильного бруса лежит в пределах от 40х150 до 100х250 мм. Длина стропила определяется углом наклона и расстоянием между стенами.

Увеличение наклона крыши влечёт за собой увеличение длины стропильного бруса, и, соответственно, увеличение площади поперечного сечения бруса. Это необходимо для того, чтобы обеспечить необходимую прочность конструкции. В то же время уровень снеговой нагрузки снижается, а это значит, что устанавливать стропила можно с большим шагом. Но увеличивая шаг, вы увеличиваете общую нагрузку, которая будет воздействовать на стропильный брус.

Делая расчёт, обязательно учитывайте все нюансы, такие, как влажность, плотность и качество пиломатериалов, если строится кровля из дерева, толщину применяемого проката — если кровля из металла.

Основной принцип расчётов заключается в следующем — величина нагрузки, действующей на крышу, определяет размер сечения бруса. Чем больше сечение, тем прочнее конструкция, но тем больше и её общая масса, а соответственно больше нагрузка на стены и фундамент здания.

Как вычислить длину стропил двускатной крыши

Жёсткость конструкции стропильной системы является обязательным требованием, и её обеспечение исключает прогиб при воздействии нагрузок. Стропила прогибаются в случае допущенных ошибок в расчётах конструкции и величины шага, с которым устанавливается стропильный брус. В случае, когда данный дефект выявлен после окончания работ, необходимо укрепить конструкцию с помощью подкосов, тем самым вы увеличите её жёсткость. При длине стропильного бруса более 4,5 м применение подкосов является обязательным, так как прогиб будет образовываться в любом случае под воздействием собственного веса бруса. Данный фактор обязательно принимается во внимание при выполнении расчётов.

Длина стропил зависит от месторасположения их в системе

Определение расстояния между стропилами

Стандартный шаг, с которым выполняется установка стропил в жилом доме, составляет порядка 600–1000 миллиметров. На его величину влияет:

• расчётная нагрузка;
• сечение бруса;
• характеристика кровли;
• угол наклона крыши;
• ширина материала утеплителя.

Не рекомендуется искусственно уменьшать или увеличивать шаг стропил

Определение необходимого числа стропил происходит с учётом шага, с которым они будут устанавливаться. Для этого:

1. Выбирается оптимальный шаг установки.
2. Длина стены делится на выбранный шаг и к полученному значению прибавляется единица.
3. Полученное число округляется до целого.
4. Повторно делится длина стены на полученное число, тем самым определяется нужный шаг монтажа стропил.

Для того чтобы высчитать требуемое количество стропил, необходимо учесть межосевое расстояние между ними.

Площадь стропильной системы

При вычислении площади двускатной крыши требуется учитывать такие факторы:

1. Суммарную площадь, которая состоит из площади двух скатов. Исходя из этого определяют площадь одного ската и полученное значение умножают на число 2.
2. В случае, когда размеры скатов различаются между собой, площадь каждого ската находится индивидуально. Суммарная площадь вычисляется сложением полученных значений для каждого ската.
3. В случае, когда один из углов ската больше или меньше 90о, для того чтобы определить площадь ската, его «разбивают» на простые фигуры и вычисляют их площадь по отдельности, а затем складывают полученные результаты.
4. При вычислении площади не учитывается площадь дымоходных труб, окон и вентиляционных каналов.
5. Учитывается площадь фронтонных и карнизных свесов, парапетов и брандмауэрных стен.

Расчёт стропильной системы зависит от типа крыши

Например, дом имеет длину 9 м и ширину 7 м, стропильный брус имеет длину 4 м, свес карниза — 0,4 м, свес фронтона — 0,6 м.

Значение площади ската находится по формуле S = (Lдд+2×Lфс) × (Lc+Lкс), где:

• Lдд – длина стены;
• Lфс – длина свеса фронтона;
• Lc – длина стропильного бруса;
• Lкс – длина свеса карниза.

Получается, что площадь ската равна S = (9+2×0,6) × (4+0,4) = 10,2 × 4,4 = 44,9 м2.

Суммарная площадь крыши составляет S = 2 × 44,9 = 89,8 м2.

Если в качестве кровельного материала используется черепица или мягкое покрытие в рулонах, то длина скатов станет на 0,6–0,8 м меньше.

Размер двускатной кровли рассчитывают с целью определения требуемого количества кровельного материала. С увеличением угла наклона крыши увеличивается и расход материала. Запас должен составлять порядка 10–15%. Он обусловлен укладкой внахлёст. Для определения точного количества материала с учётом наклона скатов лучше всего использовать справочники.

Видео: стропильная система двускатной крыши

Как рассчитать длину стропил вальмовой крыши

Несмотря на разнообразие типов крыш, их конструкция состоит из одних и тех же элементов стропильной системы. Для крыш вальмового типа:

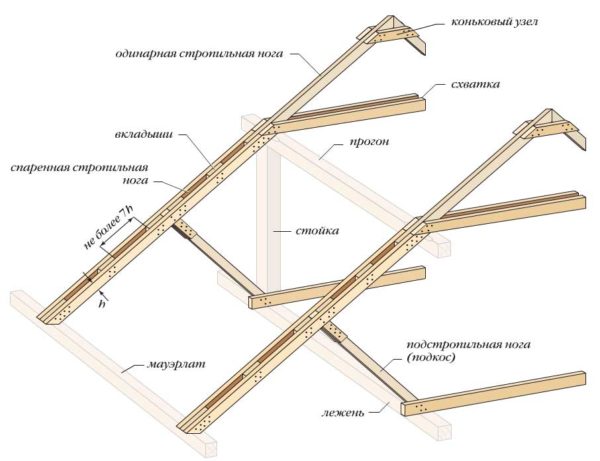

1. Коньковая опорная балка или коньковый брус — является несущим элементом конструкции кровли вальмового типа. К нему выполняется крепление диагональных стропил. Длина бруса рассчитывается по формуле: Lконька = L — D, где L и D равны длине и ширине сторон здания.
2. Центральное стропило — брус, который располагается по краю стропильной системы и формирует угол наклона фронтонного ската крыши. Верхним краем упирается в коньковый брус. Длина центральных стропил рассчитывается по формуле: Lцентр.стропил = h3 + d2, где h — высота конька, а d — расстояние от торца конька до стены.

   В вальмовой крыше есть несколько типов стропил

3. Промежуточные или рядовые стропила — образуют поверхность трапециевидного ската. Устанавливаются согласно рассчитанному шагу. Длина рядовых стропил рассчитывается по аналогичной формуле для центральных стропил.
4. Диагональные стропила (боковые, рёбра, накосные или угловые стропила) — стропильный брус, который верхним краем упирается в торец конька, а нижней частью — в угол дома. Диагональные стропила обуславливают форму скатов кровли. Длина диагональных стропил рассчитывается по формуле: Lдиаг. стропил=√(L2+d2), где L — длина центрального стропила, а d — расстояние от нижней части стропильного бруса до угла дома.

   Для строительства вальмовой крыши нужно расчитать размеры каждого стропила в отдельности

5. Нарожники или короткие стропила — короткий стропильный брус, который верхним концом монтируется к диагональному стропилу и формирует угловую часть трапециевидного ската. Длина нарожников рассчитывается по следующим формулам:
   • первый нарожник L1 = 2L/3, где L — длина промежуточного стропила;
   • следующий нарожник L2 = L/3, где L — длина промежуточного стропила.
6. Расчёт необходимого удлинения стропил для образования свеса карниза выполняется по формуле DL = k/cosα, где k — расстояние от края свеса карниза до стены, cosα – косинус угла наклона кровли.
7. Угол наклона рядовых стропил определяется по формуле Β = 9о — α, где α – угол наклона ската кровли.

Видео: стропильная система вальмовой крыши

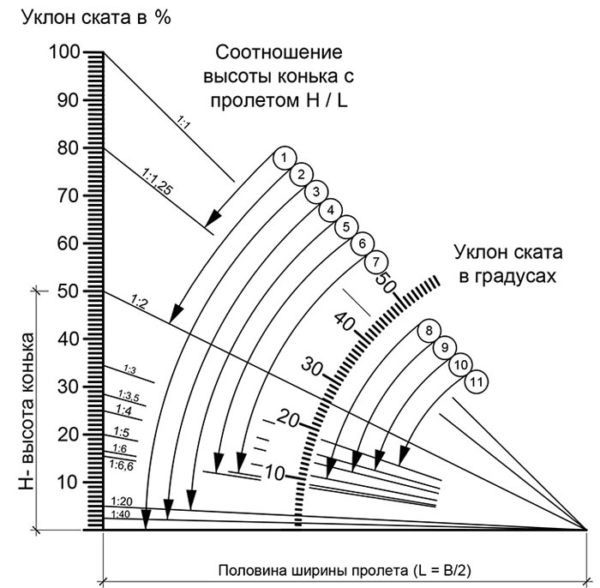

Что влияет на угол наклона стропил

Например, наклон односкатной кровли равен порядка 9–20о, и зависит от:

• типа кровельного материала;
• климата в регионе;
• функциональных свойств строения.

В случае, когда у кровли имеется два, три или четыре ската, то кроме географии строительства влияние будет оказывать и назначение чердачного помещения. Когда назначение чердака будет состоять в хранении различного имущества, то большая высота не требуется, а в случае использования в качестве жилого помещения потребуется оборудование высокой крыши с большим углом наклона. Отсюда и вытекает:

• внешний вид фасадной части дома;
• применяемый материал кровли;
• влияние погодных условий.

Естественно, что для местности с сильным ветром оптимальным выбором будет крыша с малым углом наклона — для снижения ветровой нагрузки на конструкцию. Это относится и к регионам с жарким климатом, где зачастую количество осадков минимально. В областях с большим количеством осадков (снег, град, дождь) требуется максимальный угол наклона кровли, который может составлять до 60о. Такая величина угла наклона минимизирует снеговую нагрузку.

Угол наклона ската любой крыши во многом зависит от особенностей климата

В итоге для правильного расчёта угла наклона кровли требуется учитывать все вышеуказанные факторы, поэтому расчёт будет вестись в диапазоне величин от 9о до 60о. Очень часто результат расчётов показывает, что идеальный угол наклона лежит в пределах от 20о до 40о. При этих значениях допускается применение почти всех типов кровельных материалов — профнастила, металлочерепицы, шифера и прочих. Но следует учесть, что каждый кровельный материал также имеет свои требования к конструкции крыш.

Не имея в распоряжении размеров стропил нельзя начать возведение крыши. Отнеситесь к данному вопросу со всей серьёзностью. Не ограничивайтесь только расчётами стропильной системы, выбором её конструкции и определением действующих нагрузок. Строительство дома является цельным проектом, в котором все взаимосвязано. Ни в коем случае не следует рассматривать по отдельности такие элементы, как фундамент, несущая конструкция стен, стропила, кровля. Качественный проект обязательно учитывает все факторы комплексно. И если планируется строительство жилья для собственных нужд, то лучшим решением станет обращение к специалистам, которые решат насущные вопросы и выполнят проектирование и строительство без ошибок.

Оцените статью:

(1 голос, среднее: 5 из 5)

Поделитесь с друзьями!

roofs.club

расчет длины, угла, сечения, нагрузки

Проектирование и грамотные расчеты элементов стропильной конструкции – залог успеха в строительстве и в последующей эксплуатации крыши. Она обязана стойко сопротивляться совокупности временных и постоянных нагрузок, при этом по минимуму утяжелять постройку.

Для производства вычислений можно воспользоваться одной из многочисленных программ, выложенных в сети, или все выполнять вручную. Однако в обоих случаях требуется четко знать, как рассчитать стропила для крыши, чтобы досконально подготовиться к строительству.

Стропильная система определяет конфигурацию и прочностные характеристики скатной крыши, выполняющей ряд значимых функций. Это ответственная ограждающая конструкция и важная составляющая архитектурного ансамбля. Потому в проектировании и расчетах стропильных ног следует избегать огрехов и постараться исключить недочеты.

Как правило, в проектных разработках рассматривается несколько вариантов, из которых выбирается оптимальное решение. Выбор наилучшего варианта вовсе не означает, что нужно составить некое число проектов, выполнить для каждого точные вычисления и в итоге предпочесть единственный.

Сам ход определения длины, монтажного уклона, сечения стропилин заключается в скрупулезном подборе формы конструкции и размеров материала для ее сооружения.

Например, в формулу вычисления несущей способности стропильной ноги первоначально вводят параметры сечения наиболее подходящего по цене материала. А если результат не соответствует техническим нормам, то увеличивают или уменьшают размеры пиломатериала, пока не добьются максимального соответствия.

Метод поиска угла наклона

У определения угла уклона скатной конструкции есть архитектурные и технические аспекты. Кроме пропорциональной конфигурации, наиболее подходящей по стилистике здания, безукоризненное решение должно учитывать:

• Показатели снеговой нагрузки. В местностях с обильным выпадением осадков возводят крыши с уклоном от 45º и более. На скатах подобной крутизны не задерживаются снежные залежи, благодаря чему ощутимо сокращается суммарная нагрузка на кровлю, стопила и постройку в целом.
• Характеристики ветровой нагрузки. В районах с порывистыми сильными ветрами, прибрежных, степных и горных областях, сооружают низко-скатные конструкции обтекаемой формы. Крутизна скатов там обычно не превышает 30º. К тому же ветра препятствуют образованию снежных залежей на крышах.
• Масса и тип кровельного покрытия. Чем больше вес и мельче элементы кровли, тем круче нужно сооружать стропильный каркас. Так надо, чтобы сократить вероятность протечек через соединения и уменьшить удельный вес покрытия, приходящийся на единицу горизонтальной проекции крыши.

Для того чтобы выбрать оптимальный угол наклона стропилин, проектом необходимо учесть все перечисленные требования. Крутизна будущей крыши обязана соответствовать климатическим условиям выбранной для строительства местности и техническим данным кровельного покрытия.

Правда владельцам собственности в северных безветренных областях следует помнить, что при увеличении угла наклона стропильных ног возрастает расход материалов. Сооружение и обустройство крыши крутизной 60 – 65º обойдется приблизительно в полтора раза дороже, чем возведение конструкции с углом в 45º.

В местностях с частыми и сильными ветрами не стоит слишком сокращать уклон в целях экономии. Излишне пологие крыши проигрывают в архитектурном отношении и не всегда способствуют снижению цифры расходов. В таких случаях чаще всего требуется усиление изоляционных слоев, что в противовес ожиданиям эконома приводит к удорожанию строительства.

Уклон стропилин выражается в градусах, в процентах или в формате безразмерных единиц, отображающих отношение половины метража пролета к высоте установки конькового прогона. Понятно, что градусами очерчивается угол между линией потолочного перекрытия и линией ската. Процентами редко пользуются из-за сложности их восприятия.

Самый распространенный метод обозначения угла наклона стропильных ног, применяемый как проектировщиками малоэтажных строений, так и строителями, это безразмерные единицы. Они в долях передают отношение длины перекрываемого пролета к высоте крыши. На объекте проще всего найти центр будущей фронтонной стенки и установит в нем вертикальную рейку с отметкой высоты конька, чем откладывать углы от края ската.

Расчет длины стропильной ноги

Длину стропилины определяют после того, как выбран угол наклона системы. Оба указанных значения нельзя отнести к числу точных величин, т.к. в процессе вычисления нагрузки как крутизна, так и следом за ней длина стропильной ноги может несколько изменяться.

К основным параметрам, влияющим на проведение расчетов длины стропил, относится тип карнизного свеса крыши, согласно чему:

1. Внешний край стропильных ног обрезается заподлицо с наружной поверхностью стены. Стропила в этой ситуации не формируют карнизный свес, защищающий конструкцию от осадков. Для защиты стен устанавливается водосток, закрепленный на прибитой к торцевому краю стропилин карнизной доске.
2. Обрезанные заподлицо со стеной стропила наращиваются кобылками для образования карнизного свеса. Кобылки крепят к стропилинам гвоздями после сооружения стропильного каркаса.
3. Стропила изначально раскраиваются с учетом длины карнизного свеса. В нижнем сегменте стропильных ног выбирают врубки в виде угла. Для формирования врубок отступают от нижнего края стропилин на ширину карнизного выноса. Врубки нужны для увеличения опорной площади стропильных ног и для устройства опорных узлов.

На стадии расчета длины стропильных ног требуется продумать варианты крепления каркаса крыши к мауэрлату, к перепускам или к верхнему венцу сруба. Если задумана установка стропилин заподлицо с внешним контуром дома, то расчет проводится по длине верхнего ребра стропилины с учетом размера зуба, если он используется для формирования нижнего соединительного узла.

Если стропильные ноги раскраиваются с учетом карнизного выноса, то длину рассчитывают по верхнему ребру стропилины вместе со свесом. Отметим, что применение треугольных врубок ощутимо ускоряет темпы возведения стропильного каркаса, но ослабляет элементы системы. Потому при расчетах несущей способности стропилин с выбранными углом врубками применяется коэффициент 0,8.

Среднестатистической шириной карнизного выноса признаны традиционные 55 см. Однако разброс может быть от 10 до 70 и больше. В расчетах используется проекция карнизного выноса на горизонтальную плоскость.

Есть зависимость от прочностных характеристик материала, на основании чего изготовитель рекомендует предельные значения. К примеру, производители шифера не советуют выносить кровлю за контур стен на расстояние свыше 10 см, чтобы накапливающаяся вдоль свеса крыши снежная масса не смогла повредить край карниза.

Крутые крыши не принято оборудовать широкими свесами, независимо от материала карнизы не делают шире 35 – 45 см. А вот конструкции с уклоном до 30º может отлично дополнить широкий карниз, который послужит своеобразным навесом в областях с избыточным солнечным освещением. В случае проектирования крыш с карнизными выносами по 70 и более см, их укрепляют дополнительными опорными стойками.

Как вычислить несущую способность

В сооружении стропильных каркасов применяются пиломатериалы, выполненные из хвойных пород древесины. Заготовленный брус либо доска должны быть не ниже второго сорта.

Стропильные ноги скатных крыш работают по принципу сжатых, изогнутых и сжато-изогнутых элементов. С задачами сопротивления сжатию и изгибу второсортная древесина превосходно справляется. Только в случае, если элемент конструкции будет работать на растяжение, требуется первый сорт.

Стропильные системы устраивают из доски или бруса, подбирают их с запасом прочности, ориентируясь на стандартные размеры выпускаемого поточно пиломатериала.

Расчеты несущей способности стропильных ног проводятся по двум состояниям, это:

• Расчетное. Состояние, при котором в результате приложенной нагрузки конструкция разрушается. Вычисления проводятся для суммарной нагрузки, которая включает вес кровельного пирога, ветровую нагрузку с учетом этажности постройки, массу снега с учетом уклона крыши.
• Нормативное. Состояние, при котором стропильная система прогибается, но разрушение системы не происходит. Эксплуатировать крышу в таком состоянии обычно нельзя, но после проведения ремонтных операций она вполне пригодна для дальнейшего использования.

В упрощенном расчетном варианте второе состояние является 70 % от первой величины. Т.е. для получения нормативных показателей расчетные значения нужно банально помножить на коэффициент 0,7.

Нагрузки, зависящие от климатических данных региона строительства, определяются по картам, приложенным к СП 20.13330.2011. Поиск нормативных значений по картам предельно прост – нужно найти место, где расположен ваш город, коттеджный поселок или другой ближайший населенный пункт, и снять показания о расчетном и нормативном значении с карты.

Усредненные сведения о снеговой и ветровой нагрузке следует скорректировать согласно архитектурной специфике дома. Например, снятое с карты значение надо распределять по скатам в соответствии с составленной для местности розы ветров. Получить распечатку с ней можно в местной метеослужбе.

С наветренной стороны постройки масса снега будет гораздо меньше, поэтому расчетный показатель умножают на 0,75. С подветренной стороны снежные залежи будут накапливаться, поэтому умножают тут на 1,25. Чаще всего чтобы унифицировать материал для строительства крыши, подветренную часть конструкции сооружают из спаренной доски, а наветренную часть устраивают стропилинами их одинарной доски.

Если неясно, какой из скатов будет с подветренной стороны, а какой наоборот, то лучше оба умножить на 1,25. Запас прочности вовсе не помешает, если не слишком сильно повысит стоимость пиломатериала.

Указанный картой расчетный вес снега еще корректируют в зависимости от крутизны крыши. Со скатов, установленный под углом 60º, снег будет сразу сползать без малейших задержек. В расчетах для таких крутых крыш поправочный коэффициент не применяют. Однако при более низком уклоне снег уже сможет задерживаться, поэтому для уклонов 50º применяется добавка в виде коэффициента 0,33, а для 40º она же, но уже 0,66.

Ветровую нагрузку определяют аналогичным образом по соответствующей карте. Корректируют значение в зависимости от климатической специфики области и от высоты дома.

Для расчета несущей способности основных элементов проектируемой стропильной системы требуется найти максимальную нагрузку на них, суммируя временные и постоянные величины. Никто же не будет усиливать крыши перед снежной зимой, хотя на даче лучше бы поставить страховочные вертикальные распорки на чердаке.

Кроме массы снега и давящей силы ветров в вычислениях необходим учет веса всех элементов кровельного пирога: установленной поверх стропилин обрешетки, самой кровли, утеплителя, внутренней подшивки, если она применялась. Весом паро- и гидроизоляционных пленок с мембранами принято пренебрегать.

Сведения о весе материалов указываются изготовителем в технических паспортах. Данные о массе бруска и доски берутся в приближении. Хотя приходящуюся на метр проекции массу обрешетки можно рассчитать, взяв за основу тот факт, что кубометр пиломатериалов весит в среднем 500 – 550 кг/м3, а аналогичный объем ОСП или фанеры от 600 до 650 кг/м3.

Приведенные в СНиПах значения нагрузок обозначены в кг/м2. Однако стропилина воспринимает и держит только ту нагрузку, которая непосредственно давит на этот линейный элемент. Для того чтобы сделать расчет нагрузки именно на стропила, совокупность природных табличных значений нагрузок и массы кровельного пирога умножают на шаг установки стропильных ног.

Приведенное к линейным параметрам значение нагрузки можно уменьшить или увеличить путем изменения шага – расстояния между стропилинами. Корректируя площадь сбора нагрузки, добиваются оптимальных ее значений во имя долгой службы каркаса скатной крыши.

Стропильные ноги крыш различной крутизны выполняют неоднозначную работу. На стропила пологих конструкций действует в основном изгибающий момент, на аналоги крутых систем к нему добавляется еще сжимающее усилие. Потому в расчетах сечения стропил обязательно учитывается наклон скатов.

Расчеты для конструкций с уклоном до 30º

На стропильные ноги крыш указанной крутизны действует лишь изгибающее напряжение. Рассчитываются они на максимальный момент изгиба с приложением всех видов нагрузки. Причем временные, т.е. климатические нагрузки используются в вычислениях по максимальным показателям.

У стропилин, имеющих только опоры под обоими собственными краями, точка максимального изгиба будет находиться в самом центре стропильной ноги. Если стропилина уложена на три опоры и составлена из двух простых балок, то моменты максимального изгиба придутся на середины обоих пролетов.

У цельной стропилины на трех опорах максимальный изгиб будет в районе центральной опоры, но т.к. под изгибающимся участком находится опора, то направлен он будет вверх, а не так как у предыдущих случаев вниз.

Для нормальной работы стропильных ног в системе необходимо выполнить два правила:

• Внутреннее напряжение, сформированное в стропилине при изгибе в результате приложенной к ней нагрузки, обязано быть меньше расчетного значения сопротивления пиломатериала на изгиб.
• Прогиб стропильной ноги должен быть меньше нормируемого значения прогиба, который определен соотношением L/200, т.е. прогнуться элементу разрешается только на одну двухсотую долю его реальной длины.

Дальнейшие вычисления состоят в последовательном подборе размеров стропильной ноги, которые в результате удовлетворят указанным условиям. Для вычисления сечения имеются две формулы. Одна из них используется для определения высоты доски или бруса по произвольно заданной толщине. Вторая формула применяется для расчета толщины по произвольно заданной высоте.

В вычислениях необязательно пользоваться обеими формулами, достаточно применить только одну. Полученный в итоге расчетов результат проверяют по первому и второму предельному состоянию. Если расчетная величина получился с внушительным запасом по прочности, вводимый в формулу произвольный показатель можно уменьшить, чтобы не переплачивать за материал.

Если расчетная величина момента изгиба получится больше, чем L/200, то произвольное значение увеличивают. Подбор проводится в соответствии со стандартными размерами имеющихся в продаже пиломатериалов. Так подбирают сечение до того момента, пока не будет подсчитан и получен оптимальный вариант.

Рассмотрим простой пример вычислений по формуле b = 6Wh². Предположим, h = 15 см, а W это отношение M/Rизг. Величину М вычислим по формуле g×L2/8, где g – суммарная нагрузка, вертикально направленная на стропильную ногу, а L – это длина пролета, равная 4 м.

Rизг для пиломатериалов из хвойных пород принимаем в соответствии с техническим нормами 130 кг/см2. Допустим, суммарную нагрузку мы рассчитали заранее, и она у нас получилась равной 345 кг/м. Тогда:

M = 345 кг/м × 16м2/8 = 690 кг/м

Чтобы перевести в кг/см делим результат на 100, получаем 0,690 кг/см.

W = 0,690 кг/см/130 кг/см2 = 0,00531 см

B = 6 × 0,00531 см × 152 см = 7,16 см

Округляем результат как положено в большую сторону и получаем, что для устройства стропил с учетом приведенной в примере нагрузки потребуется брус 150×75 мм.

Проверяем результат по обоим состояниям и убеждаемся в том, что нам подходит материал с рассчитанным сейчас сечением. σ = 0,0036; f = 1,39

Для стропильных систем с уклоном свыше 30º

Стропила крыш крутизной более 30º вынуждены сопротивляться не только изгибу, но и силе сжимающей их вдоль собственной оси. В этом случае помимо проверки по описанному выше сопротивлению на изгиб и по величине изгиба нужно рассчитывать стропилины по внутреннему напряжению.

Т.е. действия выполняются в аналогичном порядке, но проверочных расчетов несколько больше. Точно также задается произвольная высота или произвольная толщина пиломатериала, с ее помощью рассчитывается второй параметр сечения, а затем проводится проверка на соответствие вышеперечисленным трем техническим условиям, включая сопротивление сжатию.

При необходимости в усилении несущей способности стропилины вводимые в формулы произвольные значения увеличивают. Если запас прочности достаточно большой и нормативный прогиб ощутимо превышает вычисленное значение, то есть смысл еще раз выполнить расчеты, уменьшив высоту или толщину материала.

Подобрать первоначальные данные для производства расчетов поможет таблица, в которой сведены общепринятые размеры выпускаемых у нас пиломатериалов. Она поможет подобрать сечение и длину стропильных ног для первоначальных вычислений.

Ролик наглядно демонстрирует принцип выполнения расчетов для элементов стропильной системы:

Выполнение расчетов несущей способности и угла установки стропил – важная часть проектирования каркаса крыши. Процесс непростой, но разобраться в нем необходимо и тем, кто производит расчеты вручную, и тем, кто пользуется расчетной программой. Нужно знать, где брать табличные величины и что дают расчетные значения.

krovgid.com

Сечение стропил, обрешетки - оптимальные размеры для кровли

Для того чтобы произвести расчет стропильной системы крыши человек, не знакомый со всеми нюансами сложных проектных вычислений согласно СНИП и другим нормам, может воспользоваться нашими строительными калькуляторами крыш.

В качестве исходных параметров необходимо ввести данные некоторых элементов стропильной системы:

• указать шаг стропил (расстояние между ними – шагом регулируют нагрузку на систему стропил),
• размеры стропил – так называемое сечение = толщина x ширину доски или бруса

Тут стоит сказать, что доска – более доступный вариант для устройства системы кровли, так как она выдерживает нагрузки, и что немаловажно – стоит в разы бюджетнее.

В двух таблицах ниже мы собрали часто применяемые в строительстве размеры стропильных ног и обрешетки в разбивке по видам кровельного покрытия. Минимальный угол наклона кровли также приведен оптимальный в зависимости от его типа, кое-где угол указан минимальный, но все -согласно СНИП.

Основные наиболее часто используемые параметры элементов стропильной системы - шаг и сечение стропил, угол наклона крыши в зависимости от типа кровельного материала:

Тип кровли	Оптимальный уклон кровли, градусов	Шаг стропил, см	Сечение стропил, см
Профнастил	Min 12 (оптимум – 20-30)	до 100 см	доска 5 x 15
Ондулин	15	60 -90	доска 5 x 20
Цементно-песчаная черепица	22-30	≤ 75; ≤ 90; ≤ 110	доска 5 x 15
керамическая черепица	22-30	60 - 80	доска 5 x 15; 6 x 18
мягкая кровля (рулонная; битумная черепица)	от 7	60 - 150 см	доска 5 x 15
Металлочерепица	от 15	60 - 95 см	доска 5 x 15; 5 x 20 (для утеплителя)
Шифер	14 - 60	80 - 130 см	доска 5 x 15; 5 x 15
асбестоцементные листы обыкновенного профиля
асбестоцементные листы унифицированного профиля



Произвести расчет стропил двускатной крыши в автоматическом режиме вам поможет калькулятор стропил на нашем сайте.



Следующая таблица содержит данные по обрешетке, контробрешетке и по материалу кровли:

Тип кровли	Кров. материал Длина x ширина x толщина, мм	Уклон кровли, градусов	Шаг обрешетки, см	Сечение    обрешетки, см	Контр-обрешетка, см (шаг = шагу стропил)	Нахлест кров. листов, см
Профнастил:		Min 12 (оптимум – 20-30)	соответственно углу уклона	доска 3 x 10	ширина бруса чуть меньше стропил при толщине 2,5 - 4	горизонт. нахлест: угол кровли меньше 15° - 20 см;15-30° - 15 -20;от 30° - 10 -15
НС-20	толщ 0,55	30; 45	40; 60
	0,75	30; 45	50; 70
НС-35	0,55	30; 45	100; 100
	0,75	30; 45	120; 130
С-44	0,55	30; 45	90; 150
	0,75	30; 45	110; 140
Цементно-песчаная черепица и керамическая черепица	от производи-теля и типа	22 - 30	31,2 - 33,5	брус от шага стропил:3 x 5; 4 x 5; 4 x 6 или 5 x 5	от 3 x 5	8,5 - 10,8
		30 - 90	32,1 - 34,5	доска 5 x 15; 6 x 18		7,5 - 10,8
мягкая кровля (рулонная; битумная черепица)	от производи-теля	от 7	1. рулонная - на сплошной обрешетке 3 - 5 мм зазор;2. мягкая черепица - 30 см шаг досок обрешетки под ОСБ	1.сплошная2.обрешетка из доски 2.5 x 10-15 + ОСБ 9мм	от 3 x 5	для рулонных - 15-30; для мягкой черепицы - от 15
Металло-черепица	оптим. 4500 x 1160 - 1190 x 0,5 высота профиля 1.8 - 2.5 см шаг волны 35-40 см	от 20	80 - 100  (от волны)	доска 5 x 20; брус 4 x 6	от 3 x 5	в зависимости от марки 6 - 9
Шифер	3600 х 1500 х 8-10 3000 х 1500 х 8-10 2500 х 1200 х 6-8-10	14 - 60; оптим. 25-45	лист должен опираться на 2 бруса обрешетки		от 3 x 5	от 12 до 30
асбестоце-ментные листы обыкновен. профиля			50 - 54	доска 5-6  x 10;брус от 5 x 5		должна перекрывать волну
асбестоце-ментные листы унифиц. профиля			60 - 75	доска 5-6  x 10; брус от 7,5 x 7,5
битумный волнистый лист (еврошифер) - на примере ондулин	2000  x 950 x 3 высота волны 36	5 - 10	5	сплошная (зазор до 5 см)	от 3 x 5	3; боковой - 2 волны
		10 - 15	45	доска  5 x 20; брус 4 x 5; 5 x 5		2; боковой - 1 волна
		от 15	60	доска  5 x 20; брус 4 x 5; 5 x 5		1,7; боковой - 1 волна



Чтобы самостоятельно определить размерность всей системы стропил необходимо произвести расчеты основного влияния ветра, снеговых масс, а также веса кровельных материалов и конструктивных несущих элементов крыши в совокупности.

Опять же напоминаем, что расчет приведен для ознакомления в значительно упрощенном формате, так как для точного расчета необходимо учитывать вертикальные и горизонтальные нагрузки  на стропильные ноги, рассчитывать дополнительно сопротивление стропил изгибу, сжатию и растяжению, проверить конструкции на способность противостоять скалыванию и смятию.

Если у вас не сложная архетиктурная конструкция, вы вполне сможете построить крышу самостоятельно, опираясь на оптимальные размеры бруса или доски, на стандартизированные параметры конструкции крыши.

На рисунке и в таблице ниже указаны стандартные сечения элементов стропильной конструкции:

Сечения деревянных балок перекрытия в зависимости от пролёта и шага установки балок, на примере случая с полной нагрузкой 400кг/м2

Пролёт (м)	2,0	2,5	3,0	4,0	4,5	5,0	5,5	6,0	6,5	7,0
Шаг установки (м)
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х200	150х225	150х250	150х300
1,0	75х150	100х150	100х175	125х200	150х200	150х225	150х250	175х250	200х250	200х275



Еще раз повторим, что в упрощенном формате просчитать способность кровельной системы выдержать нагрузки способен каждый.

Онлайн калькуляторы крыши помогут вам рассчитать количество лесоматериала, кровельных и подкровельных материалов для постройки крыши и стропильной системы а также параметры крыши, обрешетки и стропильных ног.

Таким образом, вы сможете примерно прикинуть сколько строительных материалов нужно закупить, каким образом и в каком количестве будут располагаться обрешетка и стропила.

kalk.pro

чертеж, расчет, описание и калькулятор расчета стропил

Система стропил двускатной кровли — это конструкция довольно простая и доступна для обустройства своими руками даже домашним строителям. Необходимо только предварительно сделать расчет стропильной системы двускатной крыши, познакомиться с этапами и способами ее возведения, подсчитать требуемые материалы для монтажа. Во время расчетов необходимо учитывать, что у двускатной кровли несущая способность будет зависеть от воздействия на нее нагрузок от веса материалов, снега, ветра.

Чтобы процесс установка стропил двухскатной крыши своими руками дался вам максимально просто, ниже описана пошаговая и подробная инструкция по монтажу.

Основные требования к материалам

Для установки стропильной системы наилучшим вариантом является выбор пиломатериалов из хвойной древесины — лиственницы, ели или сосны, I — III сорта.

Мауэрлат делается из бруса или досок II сорта, для стропил материал используется не ниже II сорта, обрешетка изготавливается из пиломатериала II-III сорта, для прогонов и стоек используется материал II сорта, это будет зависеть от особенностей кровли. На подкладки и накладки можно использовать материал III сорта. Затяжки и ригели делаются из материала I сорта.

Пиломатериал хранить необходимо под навесом, обеспечивая защиту от влаги и солнца. Для складирования площадку необходимо выровнять, для вентиляции переложить пиломатериал подкладками.

Для конструкции стропильной системы двускатной крыши будут необходимы крепежные элементы: пластины, стяжки, болты с гайками и шайбами, шпильки, монтажная лента, саморезы с прокладками ЕРДМ с толщиной 2,9 мм, оцинкованные кронштейны.

Кронштейны используются для крепежа мауэрлата, их крепят саморезами или гвоздями. КР уголки препятствуют смещению стропил и необходимы для крепежа к мауэрлату стропил. Весь материал для крепежа обязан иметь защиту от коррозии и быть изготовлен из качественного материала.

Инструменты

Для установки системы стропил двускатной кровли будет необходим такой набор инструментов:

• карандаши и маркеры;
• рулетка;
• гвоздодер и молоток;
• шнур для натяжки;
• кровельный нож;
• ножницы для раскроя;
• скотч;
• шпатель;
• шуруповерт с насадками;
• электродрель с различными насадками и сверлами, электропила, ножовка;
• линейка и рейки;
• для безопасной работы – веревка и страховочный ремень;
• строительная пена;
• уровень вертикальный и горизонтальный, разметки.

В целях безопасности весь инструмент на крыше необходимо содержать в специальной сумке.

Разновидности для двускатной крыши стропильных систем

Насланная стропильная система

Опирается на стойки и мауэрлат, которые установлены на внутреннюю стену, с равным шагом стропилам. Дополнительно для придания жесткости устанавливают подкосы при пролетах более 6 м.

Висячие стропила

Если дом небольшой ширины, то можно сделать установку систем стропил, когда они без промежуточных опор опираются на стены или мауэрлат. Максимальная ширина — 10 метров. В некоторых случаях эти крыши можно ставить без мауэрлата. Стропильная система ставится на стену с применением прокладок, в этом варианте на стропила действует изгибающий момент.

Для того чтобы разгрузить, устанавливают металлические или деревянные накладки. Они прочно фиксируют угол. Для висячей стропильной системы большего пролета устанавливают подкосы и бабку. Стропило для висячих систем ставят большего сечения, и выбирают пиломатериал не ниже III сорта.

Расчет системы стропил

Рассчитать требуемое сечение бруса в стропильной системе двускатной крыши можно, суммируя все нагрузки, которые действуют на нее: вес обрешетки, покрытия, осадки, давление ветра, снега.

Приблизительный расчет нагрузки от ветра и снега производится по табличным значениям СНиП с учетом температурной зоны и высоты здания. Нагрузка от снега равняется его весу, помноженного на коэффициент, который зависит от уклона ската. Все данные расчеты производят при проектировании.

А если делается монтаж стропильной системы двускатной крыши для небольшого здания, и нет проекта? Необходимо посмотреть на строительство такого же здания по соседству, сделанного по проекту, по площади крыши одинаковой с вашим сооружением. Система стропил двускатной крыши будет являться образцом.

Также можно использовать онлайн-калькулятор для двускатной крыши, он сможет помочь вам рассчитать предельную нагрузку на кровлю, необходимое количество обрешетки, углы наклона стропил, а также материалы, которые потребуются для строительства кровли этого типа при заданных размерах. На калькуляторе вы сможете рассчитать кровлю из таких часто используемых материалов, как ондулин, шифер, металлочерепица, битумная, цементно-песчаная и керамическая черепица, и иных кровельных материалов.

Размеры бруса для стропила

Конек укладывается на верхней точке, он необходим для соединения стропил. Высота конька будет зависеть от наклона крыши. Выбор материала покрытия влияет на наклон. Минимальный уклон следующий:

• металлочерепица — 15 градусов;
• шифер и черепичная кровля – 23 градуса;
• профнастил — 13 градусов;
• ондулин — 7 градусов.

Оптимальный угол 30-40 градусов наклона создает быстрый сброс снега и воды. В районах с сильными ветрами, крышу делают пологой, и в этом случае угол уклона находится в диапазоне 25-40 градусов.

Кровля не заканчивается на уровне стен, ее нужно продлить наружу на 50 см. В этом случае вода не заливается фундамент и не попадает на стену.

Пошаговая установка конструкции системы стропил двускатной кровли

Система стропил двускатной кровли состоит из таких элементов:

• Лежни.
• Мауэрлат.
• Стропила.
• Стойки.
• Затяжки.
• Подкосы.
• Обрешетка.

Монтаж мауэрлата

Мауэрлат равномерно распределяет нагрузку на стены дома, его монтаж выполняется несколькими способами:

• распространенный и простой вариант для обычных кровель, крепление катанкой;
• шпильки устанавливают в кладку;
• к стене крепиться через железобетонный армированный пояс со шпильками.

Для чего используют брус сечением 10×10 см,15×15 см или 20×20 см. Какое подбирать сечение, будет зависеть от покрытия кровли и ее размеров. Мауэрлат по длине стыкуют, для чего нужно сделать запил длиной 50 см, по 10 см, уложить бруски и зафиксировать шпильками.

Мауэрлат в углах связывают в полбруса врубками, фиксируют болтами или скобами. Мауэрлат у деревянных сооружений – это последний венец. На стенах из кирпича нужно сделать армированный монолитный железобетонный пояс, размером 40×30 см. По поясу для крепления установить штыри с резьбой в диаметре 12 мм, через каждые 1,2 см.

В мауэрлате для двускатной кровли необходимо просверлить отверстия размером 12 мм, уложить его так, чтобы штыри попали в отверстия. Затянуть сверху гайками. Под брусок предварительно укладываем несколько слоев толя или рубероида. С внешней стороны стены нужно заложить мауэрлат кирпичом. Укладку мауэрлата делают на основание ровное, по вертикали и горизонтали. Необходимо проверить диагонали и уровнем определить горизонтальность поверхности. Если необходимо, то выровнять подкладками.

Инструкция монтажа стоек, лежней, затяжек, подкосов и стропил двускатной крыши

Монтаж системы стропил двускатной кровли своими руками производится в таком порядке:

• При насланных стропилах нужно произвести монтаж лежня.
• Определить шаг крепления стропильных ног.
• Подготовить стойки по размеру.
• Установить их, если нужно, то раскрепить распорками.
• Уложить прогон. Установить крепеж.
• Разметить точки и поставить стропила в конце и начале крыши, между ними натянуть веревку, чтобы выравнивать остальные элементы.
• Прикрепляем стропильную ногу сначала к мауэрлату, затем к прогону конька.
• Крепеж стропил к мауэрлату выполняют с помощью подшивного опорного бруска, упорных уголков и врубок. Укрепить нужно скобами или гвоздями.
• Опорные стойки необходимо установить на накладки и подкладки или лежни. Лежень — это брус 5×15 см или 5×10 см, укладывается по прокладке из рубероида на среднюю стену. Под подкладки необходимо выложить столбики высотой в два кирпича.

Стропильные ноги друг с другом соединяются на коньке. Опишем наиболее распространенные узлы соединения системы стропил:

• Выполняют пропилы возле одной ноги и запил около другой. Устанавливают одну ногу в пропил другой и фиксируют болтом.
• Накладки устанавливают металлические или деревянные.
• В прогон с помощью врубок крепят болтами или гвоздями.

Монтаж обрешетки своими руками

Обрешетка обустраивается по стропилам кровли. Она требуется для распределения на стропила нагрузки от снега и кровельного материала, а также служит в качестве воздушного зазора между стропильной системой и кровлей.

Конструкция обрешетки будет зависеть от используемого кровельного материала:

• под стандартный шифер обрешетку делают из бруса 50×50 или 75×75 мм и с шагом 50 см. При окончательном выборе подходящего варианта необходимо учитывать особенности конструкции двускатной кровли;
• под крышу из профнастила обрешетку делают разреженную. Ее шаг будет зависеть от толщины профнастила, его марки и угла наклона крыши;
• обрешетку под мягкую черепицу необходимо делать сплошной, укладывается на стропила антиконденсатная пленка, сверху фиксируется контр рейкой, на нее и крепится обрешетка, после плиты ОСБ и подкладочный ковер, сверху кладут черепицу.

В качестве пиломатериала для изготовления обрешетки обычно выбирают сосну первого сорта. Ширину рекомендуется брать не более 15 см. При большей ширине доски могут деформироваться и повредить настил кровли. Длина гвоздей должна в 3 раза быть больше толщины обрешетки. Доски укладывают вдоль конька.

Сплошную обрешетку делают по скату крыши. Первым слоем укладывают доску вдоль конька, от нее с шагом 50-100 см следующую и затем все повторяют. Следующим слоем нужно стелить обрешетку по направлению вдоль стропил. Соединения между досками делаются в разбежку и только на стропилах. Гвоздь в древесину утапливается с головкой полностью.

Карнизные свесы

Карнизные свесы нужно сделать для защиты от атмосферных осадков, эти элементы выполняют эстетическую роль. Их нужно установить плотно без щелей. Это завершающий этап по обустройству двускатной кровли.

Фронтон

Двускатная крыша имеет два фронтона, которые выглядят в форме треугольника, с вершиной возле конька, при этом со скатами кровли боковые стороны должны совпадать. Фронтоны ограждают чердачное помещение и поддерживают стропила, придают устойчивость кровли и защищают от осадков и ветра.

В деревянных конструкциях фронтон делается каркасным. В кирпичных конструкциях, из кирпича или каркасными. Фронтоны из газоблока или кирпича, делаются раньше устройства крыши и при этом требуют довольно точного исполнения. Каркасные фронтоны устанавливаются в подготовленный проем, когда уже собрана стропильная система.

Каркас изготавливают из досок или брусков. Все части каркаса соединяют в пол дерева или на шипах, все закрепляется гвоздями. Обшивают, прибивая сайдинг, вагонку или доски, соблюдая в отделке фасада дома колористку. Для обустройства проема окна, под него нужно сделать по размерам дополнительный каркас. Когда чердак утепленный, то фронтон также необходимо утеплить. Утеплитель нужно заложить в середину каркаса. Утеплитель используется минераловатный с низкой горючестью. С внешней стороны обивают каркас ветрозащитной мембраной или гидро-ветрозащитной пленкой, под отделочный материал с внутренней стороны прибивают паронепроницаемую мембрану или паронепроницаемую пленку.

Подводя итог

Как видно, невзирая на кажущуюся простоту и легкость, план стропил двускатной крыши содержит в себе множество различных подводных камней. Однако, опираясь на приведенные выше рекомендации и способы монтажа, вы без проблем сможете соорудить своими руками надежную конструкцию.

remontoni.guru

расчет кровли, нагрузка и правила проектирования

Содержание:

В статье пойдет речь о том, как рассчитать стропила на двухскатную крышу и вычислить различные нагрузки, приходящиеся на кровлю.

Крыша в здании предназначена для удержания внешних нагрузок и их перераспределения на несущие стены или опорные сооружения. К таким нагрузкам относится вес кровельного пирога, масса самой конструкции, вес снежного покрова и так далее.

Крыша располагается на стропильной системе. Так называется каркасная конструкция, на которую фиксируется кровля. Она принимает все внешние нагрузки, распределяя их по опорным сооружениям.

Стропильная система включает в себя следующие элементы:

• Мауэрлат;
• Подкосы и раскосы;
• Боковые и коньковые прогоны;
• Стропильные ноги.

Стропильной фермой называется конструкция, включающая в себя все перечисленные элементы за исключением мауэрлата.

Расчет нагрузок двухскатной крыши

Перед тем, как рассчитать длину стропил двухскатной крыши и прочие параметры, необходимо определить нагрузки, приходящиеся на кровлю дома, вернее, на стропильные ноги. Их принято разделять на постоянные и переменные.

Постоянные нагрузки

Первым видом называются такие нагрузки, которые действуют на кровлю всегда (в любой сезон, время суток и так далее). К ним относится вес кровельного пирога и различного оборудования, установленного на крыше. Например, вес спутниковой антенны или аэратора. Необходимо вычислить вес всей стропильной конструкции вместе с крепежами и различными элементами. Профессионалы для выполнения этой задачи используют компьютерные программы, а также специальные калькуляторы.

Расчет двухскатной кровли основывается на вычислении нагрузок на стропильные ноги. В первую очередь нужно определить вес кровельного пирога. Задача довольно простая, необходимо просто знать используемые материалы, а также размеры крыши.

В качестве примера вычислим вес кровельного пирога с материалом ондулин. Все значения берутся приблизительно, высокая точность здесь не требуется. Обычно строители выполняют расчеты веса квадратного метра кровли. А потом данный показатель умножается на общую площадь крыши.

Кровельный пирог состоит из ондулина, слоя гидроизоляции (в данном случае — изоляции на полимерно-битумной основе), слоя теплоизоляции (будет вестись расчет веса базальтовой ваты) и обрешетки (толщина досок составляет 25 мм). Вычислим вес каждого элемента по отдельности, а потом сложим все значения.

Расчет кровли двухскатной крыши:

1. Квадратный метр кровельного материала весит 3.5 кг.
2. Квадратный метр гидроизоляционного слоя весит 5 кг.
3. Квадратный метр утеплителя весит 10 кг.
4. Квадратный метр обрешетки весит 14 кг.

Теперь вычислим общий вес:

3.5 + 5 + 10 + 14 = 32.5

Полученное значение нужно умножить на коэффициент поправки (в данном случае он равен 1.1).

32.5 * 1.1 = 35.75 кг

Получается, что квадратный метр кровельного пирога весит 35.75 кг. Остается умножить данный параметр на площадь крыши, тогда получится рассчитать двухскатную крышу.

Переменные нагрузки на кровлю

Переменными называются такие нагрузки, которые действуют на крышу не постоянно, а сезонно. Ярким примером является снег в зимнее время. Снежные массы оседают на кровле, создавая дополнительное воздействие. Но весной они тают, соответственно, давление снижается.

К переменным нагрузкам относится и ветер. Это тоже погодное явление, которое действует не всегда. И таких примеров очень много. Поэтому важно учитывать переменные нагрузки при расчете длины стропил двускатной крыши. При вычислении нужно брать во внимание множество различных факторов, воздействующих на крышу здания.

Теперь подробнее рассмотрим снеговые нагрузки. При расчете данного параметра нужно использовать специальную карту. Там размечена масса снежного покрова в различных регионах страны.

Для вычисления данного вида нагрузки используется следующая формула:

S = Sg х µ

Где Sg — показатель местности, взятый по карте, а µ — поправочный коэффициент. Он зависит от уклона крыши: чем уклон сильнее, тем меньше коэффициент поправки. И тут есть важный нюанс — для крыш с уклоном от 60o его совсем не учитывают. Ведь с них снег будет просто скатываться, а не скапливаться.

Вся страна разделена на районы не только по массе снега, но и по силе ветров. Имеется специальная карта, на которой можно узнать данный показатель в определенной местности.

При расчете стропил кровли ветровые нагрузки определяются по следующей формуле:

W = Wo * x

Где x — коэффициент поправки. Он зависит от месторасположения строения и его высоты. А Wo — параметр, выбранный по карте.

Расчет размеров стропильной системы

Когда с расчетом всех видов нагрузок покончено, можно переходить вычислению размеров стропильной системы. Выполнение работы будет отличаться в зависимости от того, какая конструкция крыши планируется.

В данном случае рассматривается двухскатная.

Сечение стропильной ноги

Расчет данного показателя основывается на 3 критериях:

• Нагрузки из предыдущего раздела;
• Удаленность перил;
• Длина стропил.

Существует специальная таблица сечений стропильных ног, в которой можно узнать данный показатель, основываясь на вышеописанных критериях.

Длина стропил в двускатной крыше

Теперь разберемся, как рассчитать кровлю двухскатной крыши. Для такой конструкции требуется монтаж более сложной стропильной системы.

При расчетах вручную потребуются базовые знания геометрии, в частности — теоремы Пифагора. Стропило — гипотенуза прямоугольного треугольника. Ее длину получится узнать, если разделить длину катета на косинус противолежащего угла.

Рассмотрим конкретный пример:

Требуется расчет длины стропил двухскатной крыши для дома с шириной 6 м, у которого наклон скатов равен 45o. Пусть L будет длиной стропил. Подставим все данные в формулу.

L = 6 / 2 / cos 45 ≈ 6 / 2 / 0.707 ≈ 4.24 метра.

К полученному значению нужно прибавить длину козырька. Она приблизительно равна 0.5 м.

4.24 + 0.5 = 4.74 метра.

На этом исчисление длины стропил для двухскатной крыши закончено. Это был ручной способ выполнения задачи. Существуют специальные компьютерные программы, предназначенные для автоматизации данного процесса. Проще всего использовать «Аркон». Это полностью бесплатная программа, с которой легко разберется даже плохо разбирающийся в компьютерах человек.

Достаточно просто указать вводные параметры на основании размеров дома. Программа самостоятельно выполнит расчеты и покажет необходимое сечение, а также длину стропил двускатной крыши.

kryshadoma.com

Как рассчитать стропила на крышу

Элементы стропильных систем, как правило, изготавливают из древесины хвойных пород с влажностью не более 20 процентов. Высокое содержание смолистых веществ в таком материале обеспечивает длительный срок службы всей конструкции. Тем не менее, все деревянные элементы следует дополнительно обрабатывать защитными растворами, предотвращающими преждевременное гниение, повреждение насекомыми, а также уменьшающими горючесть древесины.

В процессе эксплуатации стропильные конструкции испытывают различного рода нагрузки, с целью уменьшения негативного влияния которых может понадобиться применение дополнительных усиливающих элементов. В зависимости от продолжительности воздействия все эти нагрузки делят на две категории: постоянные и временные.

Под постоянными понимают нагрузки, которые создаются собственным весом стропильной конструкции, весом обрешетки, кровельных, теплоизоляционных и отделочных материалов. Эти нагрузки практически не изменяются в процессе эксплуатации кровли, поэтому перед тем, как рассчитать стропильную систему, их следует точно измерить и учесть.

Временные же нагрузки подразделяются на две подкатегории:

Как рассчитать снеговую нагрузку

При возведении кровли чрезвычайно важно знать, как правильно рассчитать стропильную систему целом, и снеговую нагрузку на нее в частности. Это чрезвычайно важный фактор, который нельзя упускать из виду, ведь при неправильно спроектированной конструкции во время сильных снегопадов может обрушиться вся крыша (подробнее: "Расчет снеговой нагрузки на кровлю и ее особенности").

Для расчета значения нагрузки, создаваемой снежными массами на кровлю, используется следующая формула:

S=Sg*µ, где

Sg – табличное значение массы квадратного метра снежного покрова на горизонтальной поверхности земли;

µ — коэффициент, позволяющий определить переход от веса снежного покрова на земле к нагрузке, создаваемой снежной массой на кровельное покрытие. Значение данного коэффициента определяется в зависимости от углов уклона скатов крыши. Так, при углах уклона, не превышающих 25 градусов, µ принимается равным 1; при углах наклона от 25 до 60 градусов значение µ составляет 0,7. В тех случаях, когда угол уклона ската крыши больше 60 градусов, нагрузка, создаваемая снежным покровом на кровлю, не принимается во внимание при расчете ввиду ее незначительности.

Как рассчитать ветровую нагрузку

В местностях, где дуют сильные ветра (например, в степных или прибрежных районах), особое внимание должно уделяться вопросу, как рассчитать стропила на крышу с учетом создаваемых этими ветрами нагрузок.

Для этого пользуются следующей формулой:

W=Wo*k, где

Wo – нормативное значение ветровой нагрузки для конкретного ветрового района, которое можно найти в специальных таблицах;

k — коэффициент, позволяющий учитывать изменение ветрового давления в зависимости от высоты. Значение этого коэффициента также берется из таблицы, составленной с учетом местностей.

В таблице все местности разделены на две группы:

• открытые прибрежные районы, пустыни, тундры, степи и лесостепи;
• городские районы, лесные массивы и иные районы, территория которых равномерно покрыта препятствиями высотой не менее десяти метров.

Особенности расчета сечений стропил и иных элементов стропильной системы

Подбор сечения стропил осуществляется с учетом следующих параметров:

Ниже представлены значения сечений конструкционных элементов стропильных систем, соответствующие максимально возможным нагрузкам в средней полосе России:

• сечение брусьев мауэрлата – 150х150, 150х100 либо 100х100 миллиметров;
• сечение брусьев диагональных ендов и ног – 200х100 миллиметров;
• сечение брусьев прогонов – 200х100, 150х100 либо 100х100 миллиметров;
• сечение брусьев затяжки – 150х50 миллиметров;
• сечение брусьев ригелей, используемых в качестве опор для стоек – 200х100 либо 150х100 миллиметров;
• сечение брусьев стоек – 150х150 либо 100х100 миллиметров;
• сечение досок короба и карниза, брусьев подкосов и костылей – 150х50 миллиметров;
• сечение подшивочных и лобовых досок – (22-25)х(100-150) миллиметров.

Пример расчета стропильной системы

Рассмотрим на конкретном примере как рассчитать стропильную систему крыши.

Исходные данные будут следующими:

• расчетная нагрузка на кровлю – 317 килограмм на квадратный метр;
• нормативная нагрузка на кровлю – 242 килограмм на квадратный метр;
• угол уклона скатов крыши – 30 градусов;
• длина горизонтальных пролетов - 4,5 метра, при этом L1 = 3 метра, L2 = 1,5 метра;
• расстояние между стропилами – 0,8 метра.

Ригели к стропильным ногам следует крепить посредством болтов, так как использование гвоздей может привести к растрескиванию концов балок. Поэтому значение коэффициента сопротивления изгибу будем принимать равным 0,8: Rизг=0,8х130=104 кг/см².

Итак, вот последовательность действий, которые нужно выполнить перед тем, как рассчитать стропила на крышу:

• расчет нагрузки на один погонный метр стропила: qр=Qр х b=317 х 0,8 = 254 кг/м; qн=Qн х b=242 х 0,8 = 194 кг/м;
• при уклоне скатов кровли, не превышающем 30 градусов, стропила считаются изгибаемыми элементами, поэтому производится расчет максимального изгибающего момента: М = -qрх(L13 + L23) / 8х(L1+L2) = -254 х (33+1,53) / 8 х (3+1,5) =-215 кг х м = -21500 кг х см. Знак «минуса» в данном случае указывает на то, что изгиб направлен в противоположное прикладываемой нагрузке направление;
• производится расчет необходимого момента сопротивления изгибу для стропильной ноги: W = M/Rизг = 21500/104 = 207 см3;
• предполагая, что толщина стропила равна стандартному значению – 50 миллиметров, и, учитывая необходимый момент сопротивления, рассчитается требуемая ширина стропил: тh = √(6хW/b) = √(6х207/5) = √249 =16 см;
• сверяясь с размерами пиломатериалов согласно ГОСТ, которые предлагает таблица сечения стропил, выбираем ближайший к полученным в результате расчетов параметрам размер – 175х50 миллиметров. Данное сечение проверяется на прогиб в пролете шириной три метра. С этой целью для начала выполняется расчет стропила на момент инерции: J = bh4/12 = 5×17,53/12 = 2233 см3 После этого производится расчет прогиба: fнор = L/200 = 300/200 = 1,5 см. В конце должен быть рассчитан прогиб в трехметровом пролете под влиянием нормативных нагрузок: f = 5 х qн х L4 / 384 х E х J = 5 х 1,94 х 3004 / 384 х 100000 х 2233 = 1 см. Так как полученное значение прогиба меньше нормативного, равного 1,5 сантиметра, то доски, имеющие сечение 175х50 миллиметров, пригодны для конструирования данной стропильной системы;
• рассчитывается вертикально направленное усилие, действующее в месте стыка стропильной ноги с подкосом: N = qр х L/2 + M х L/(L1хL2) = 254х4,5/2 – 215х4,5/(3х1,5) = 357 кг

Затем данное усилие раскладывается на:

• ось стропила S = N х (cos b)/(sin g) = 357 х cos 49° / sin 79° = 239 кг;
• ось подкоса P = N х (cos m) / (sin g) = 357 х cos 30° / sin 79° = 315 кг, где b=49°, g=79°, m=30°. Данные углы, как правило, задаются заранее либо рассчитываются с применением схемы будущей кровли.

Поскольку допустимые нагрузки совсем небольшие, то сечение стропил двускатной крыши, а также сечение подкосов должны рассчитываться максимально точно и детально. В том случае, если в качестве подкосов используются доски толщиной 5 сантиметров и шириной 10 сантиметров (общая площадь – 50 квадратных сантиметров), то максимальная нагрузка на сжатие составляет: Н = F х Rсж = 50 см² х 130 кг/см² = 6500 кг. Расчетное значение многократно превышает нормативное, равное 315 килограммам, однако уменьшать сечение подкоса не следует. Читайте также: "Как рассчитать длину стропил двухскатной крыши, учитывая нагрузки – правила расчета".

Более того, чтобы не допустить выворачиванияподкосов, рекомендуется пришивать к ним с двух сторон бруски сечением 5х5 сантиметров, за счет чего существенно повышается жесткость подкосов;

• после этого рассчитываются распоры: Н = S х cos m = 239 х 0,866 = 207 кг. Ширину ригеля-схватки принимаем равной 2,5 см. Учитывая расчетное сопротивление древесины растяжению, равное 70 кг/см2,производим расчет необходимого значениятолщины (h): h = Н/b х Rрас = 207 / 2,5х70 =2 см

Таким образом, сечение ригеля получилось достаточно небольшим – 2х2,5 сантиметра. Предположим, что для его изготовления будут использоваться доски размером 1х2,5 сантиметра, и крепиться посредством винтов диаметром 1,4 сантиметра. Значение рабочей длины этих винтов принимается в зависимости от толщины досок.

Для расчета несущей способности одного винта используют следующую формулу:

Tгл = 80 х dгл х a = 80х1,4х2,5 = 280 кг

Как сделать стропильную систему для мансардной кровли, инструкции на видео:

Получается, что для крепления одного ригеля необходима установка одного винта (207 кг/280 кг). Однако в месте крепления из-за концентрации нагрузки в одном месте может происходить смятие древесного волокна.

Предотвратить это можно за счет грамотного расчета количества винтов по следующей формуле:

Tгл = 25 х dгл х a = 25х1,4х2,5 = 87,5 кг То есть, для крепления стяжки потребуется три винта (207/87,5).

Следует учитывать, что толщина доски для затяжки, равная 2,5 сантиметра, выбрана исключительно для того, чтобы продемонстрировать расчет винтов. На практике же стараются использовать конструкционные элементы имеющие одинаковую толщину, поэтому сечение затяжки чаще всего совпадает с параметрами стропил.

В конце необходимо пересчитать нагрузки всех конструкций, ориентировочный собственный вес заменив расчетным. С этой целью, принимая во внимание геометрические характеристики элементов стропильной системы, производится расчет общего объема пиломатериалов, необходимых для монтажа этой системы. Полученное значение объема должно быть умножено на вес древесины – 500-550 килограмм на кубический метр.

Грамотный и тщательный расчет стропильной системы и всех ее элементов – это залог надежности, прочности и долговечности кровли. Поэтому вероятность даже малейшей ошибки должна быть сведена к минимуму, а по возможности – вовсе исключена.

kryshadoma.com

---

•
  Устройство оконных откосов
•
  Информационный строительный портал построй дом
•
  Треугольная крыша
•
  Строитель ру официальный сайт
•
  Пластиковые и деревянные окна сравнение
•
  Отделка пвх окон внутри
•
  Шаг деревянных балок перекрытия
•
  Строители ру
•
  Проем для лестницы на второй этаж размеры
•
  Дома с контейнеров фото
•
  Как построить дом из бруса профилированного бруса
