Схемы подключения проходных выключателей. Использования проходных выключателей позволяют осуществлять включение и выключение освещения с двух и более различных мест их установки. Это в некоторых случаях не просто удобно, а и очень необходимо. К примеру, имеется длинный коридор. Он естественно освещается. Включив свет в начале, и имея эту самую схему подключения проходного выключателя, Вам не придётся вновь возвращаться для отключения, а можно это сделать вторым выключателем, что установлен в другом конце коридора. Или же возьмем к примеру ночник находящийся на лестнице между 1-м и 2-м этажом в частном доме и коттедже. Придя домой поздно ночью можно включить свет на 1 м этаже и выключить его уже на 2-м этаже. Схема подключения проходного выключателя для управления 1-ой группой светильника из 2-х мест. Для этого потребуется: Причём, режим переключения должен быть «перекидного характера», то есть - один контакт является общим для двух других. В одном положении он замкнут с одним из них, а в другом положении, естественно, с другим. Следовательно, общая замкнутость всех трёх контактов полностью исключена. Рис.1. Схема подключения проходного переключателя в 2-х местах на 2 направления для управления 1-ой группой светильников. Для того, чтобы Вам проще было разобраться с данной схемой обратите внимание на рисунок принцип работы схемы: Работа данной схемы очень проста и заключается просто в переключении в механизмах самих переключателей. Для монтажа можно использовать 3-х жильный провод. Подключение осуществляется следующим образом. - К переключателю № 1 подводиться фазный проводник L, а к переключателю № 2 вывод к светильнику. - Второй вывод светильника подключается к нулевому проводнику N. - Оба переключателя соединяются между собой перемычкой из 2-х кабелей, обязательно обращайте внимание на расположение проводов,указанных на схеме. Если, написания от руки вам не понятно, воспользуйтесь наглядной схемой подключения переключателей от компании LeGrand Схема подключения 3 переключателей для управления 1 группой светильников. Здесь потребуется 2 проходных переключателя и один промежуточный. Наглядная схема от компании Legrand ниже: Схема подключения 2-х 2 клавишных проходных выключателей для управления 2 группами светильников Схема подключения проходного выключателя для управления 2-мя группами светильников уже более сложна и отличается уже только тем, что к каждому переключателю подводиться не 3 а 6 проводов. Принцип действия схемы аналогичен предыдущей разве, что сложнее на порядок. Правила монтажа проходного переключателя с трех мест. Схема переключателя
Схема подключения проходного выключателя » Полезные самоделки

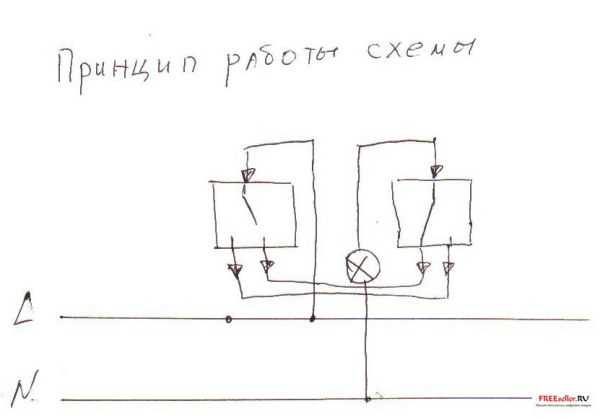

Рис.2 Принцип работы схемы проходного переключателя.
А вот и схемка на 2 подключения от компании Legrand.
Существуют и иные схемы, которые позволяют обойти это ограничение. Но данные схемы очень редко находят себе применение.
Хотелось бы ещё раз обратить Ваше внимание на специфику данных выключателей. Они обязательно должны быть «перебрасывающего принципа действия». при покупке также обратите внимание на рекомендации по подключения конкретного производителя.
Александр Борисов, г. Самара
www.freeseller.ru
Схемы подключения переключателей
Главное отличие перекидных выключателей - переключателей от обычных выключателей состоит в способе управления ими электрической цепью с лампой осветительного прибора. Если обычный выключатель просто замыкает (размыкает) цепь с лампой включая (выключая) светильник или люстру, то дублирующий выключатель - еще одно название переключателя, перекидывает питание с одного контакта на другой. Таким образом, создается другая электрическая цепь питания лампы.

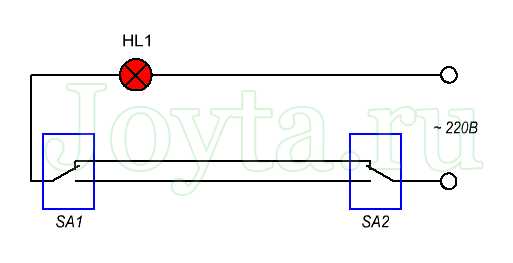

Схема подключения двух одноклавишных переключателей
На схеме переключатели отмечены красным и зеленым цветами, каждый имеет два коммутационных положения. Видно, что при совпадении положений переключателей электрическая цепь лампы замыкается и на нее подается питающее напряжение. В данном случае подвижные контакты обоих переключателей стоят в положении 2, обеспечивая непрерывность цепи.
При нажатии на клавишу какого-нибудь переключателя его подвижный контакт перейдет в положение 1, что вызовет размыкание цепи питания лампы. Теперь, что-бы зажечь свет достаточно нажать на клавишу любого переключателя. Таким образом, осуществляется управление светом с двух мест.
По аналогичной схеме подключаются и двухклавишные переключатели. По своей конструкции они представляют собой два независимых друг от друга одноклавишных переключателя. То есть, каждый из них подключается по схеме выше в электрическую цепь нужной лампы или группы ламп.

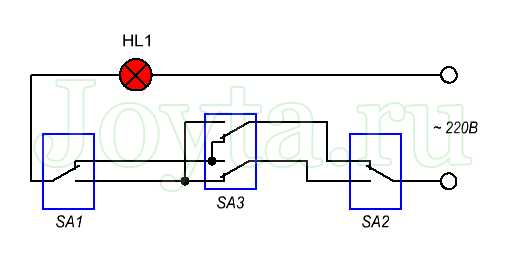

Схема управления светом с трех мест
Количество мест, с которых можно управлять светом не ограничивается двумя. Схема управления светом с трех мест состоит из двух переключателей и одного перекрестного выключателя. Это вид проходных выключателей, созданных для управления одним источником света с трех и более мест.
В отличие от переключателей имеют четыре, а не три контакта. Добавлением в схему еще одного промежуточного перекрестного выключателя можно увеличить количество мест, откуда можно оперировать светом.
При монтаже электропроводки для переключателей следует помнить, что одноклавишные переключатели имеют три контакта (на схеме выделен синим цветом), поэтому закладывать в штробу нужно три провода, для обвязки двухклавишных переключателей необходимо уже 6 проводов. В случае использования схемы управления с трех мест, для перекрестного выключателя должно быть заложено четыре провода.
Схема подключения проходного выключателя
Проходные выключатели позволяют управлять светом из разных мест. Что очень удобно, например перемещаясь по квартире Вы можете включить свет в коридоре и выключить его из комнаты. Или выключить свет в спальне уже находясь в кровати. Возможно Вы уже знакомы со всеми плюсами этих выключателей и Вам нужна лишь схема подключения и подробное руководство. Ну что ж, начнем!
В схеме подключения проходного выключателя ошибаются даже опытные электрики, либо применяют распаечные коробки, какие-то хитрые варианты и шаманства. На самом деле все значительно проще.
Основы успеха:
Используем проверенные компоненты, экономим время и нервы.
Никакой отсебятины и советов бывалых, в помощь нам техническая документация производителя.
Проводка в квартире должна учитывать наличие проходных выключателей.
Они должны быть связаны между собой дополнительным кабелем, 3х жильным. И даже двумя 3х жильными кабелями, в случае подключения двухклавишных проходных переключателей. Подобное используется при управлении включении-выключении бра, с любой стороны кровати.
Обозначения на схеме L-фаза, N-ноль. Все схемы увеличиваются в отдельном окне.
К первому проходному выключателю, подводим 3х жильный питающий кабель. Между собой переключатели связаны дополнительным (промежуточным) 3х жильным. На источник света (лампа) тянем кабель от второго.
Проходной выключатель схема подключения

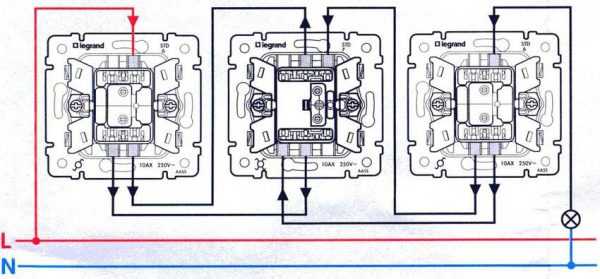

Для организации используем: Переключатель на два направления Legrand (арт.774406) Это правильное название ” народного” Проходного выключателя.
Питающий кабель: фазу подключаем к первому проходному. N ноль (синий провод), соединяем с синим проводом промежуточного кабеля, что позволит получить 0 в подрозетнике второго проходного выключателя.
Между собой проходные выключатели соединяем двумя жилами кабеля согласно схемы. На рисунке обозначено черным, но фактически Вы используете, две оставшиеся. Кроме синей, она задействована на передачу N.
Кабель лампы: синий провод соединяем с синим промежуточного кабеля. Для всех соединений проводов используем клеммники, винтовые или wagо (без пасты). Фазу подключаем ко второму выключателю.
Подобным образом можно организовать управление светом из двух, трех и более мест. Но здесь дополнительно используются промежуточные переключатели (арт.774407)
Схема подключения двухклавишного проходного выключателя

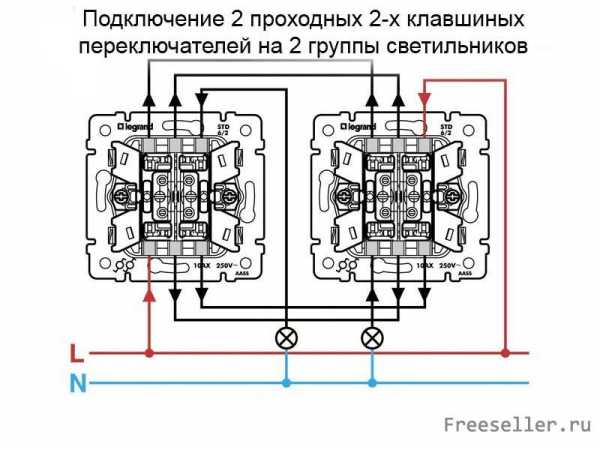

При использовании двухклавишных проходных переключателей на два направления схема усложняется дополнительным соединительным кабелем. Не забывайте об этом. Соединение аналогично рассмотренному ранее
remontofil.ru
Схема подключения перекрестного переключателя
Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?
Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.
Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.
Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.
Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:

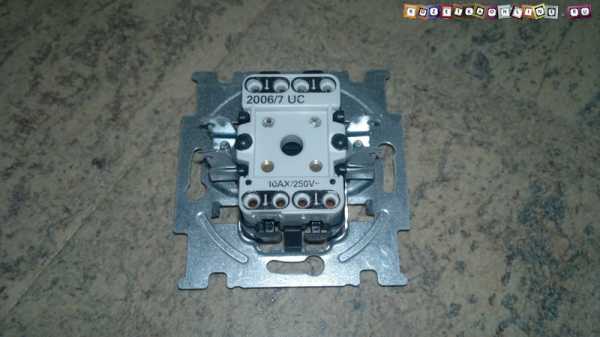

В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.
По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.
Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя
а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.
Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.
Таким образом, промежуточный переключатель имеет два основных режима работы.
Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:
Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:
Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.
Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.
Итак, подведем итоги:
1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.
2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.
Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.
Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.
3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.
4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.
Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!
rozetkaonline.ru
Схема подключения проходного выключателя с 3х мест
Далеко не все знают, что такое проходной выключатель и как его монтировать. Такой прибор более сложный в установке, чем стандартный, знакомый всем переключатель, ведь одной точкой освещения можно будет управлять с большого количества устройств. Схема подключения проходного выключателя с 3-х мест требует определенных знаний и сноровки при практической реализации.
Зачем нужны проходные выключатели
Включение света в длинном темном коридоре может быть довольно неудобным, если есть лишь один выключатель, расположенный в конце комнаты. Наиболее рациональна установка проходных переключателей (другое название — перекрестные выключатели) в разных сторонах комнаты. Так можно будет включить, выключить свет сразу после входа в коридор. Это особенно актуально в подъезде дома, где квартиры расположены одной линией по длинной лестничной площадке, на лестничных пролетах, в офисах, производственных помещениях.
Еще один вариант использования такой схемы управления — большая спальня с несколькими кроватями. Если установить проходные переключатели у каждого спального места, можно включить лампочку, не вставая. Монтирование таких устройств оправдано на дачах, приусадебных участках, дворах частных домов. Включать свет можно на выходе из дома — после завершения дел нет необходимости идти в темноте.
Правильная схема проходных выключателей
Наиболее часто используется подключение проходных выключателей по схеме с трех мест. При монтаже нужно учесть все, что будет входить в схему:
- коробка;
- осветительные приборы;
- провода;
- выключатели.
На вид перекрестный переключатель — обычный прибор с одной клавишей, который только переключает контакты электрической цепи. Механизм в нем стоит посередине контактов (их три). Двухклавишный выключатель имеет 2 клавиши, 6 контактов. Схема подключения следующая.
У первого устройства один контакт идет для фазы, два контакта — для промежуточных кабелей. У третьего прибора первый контакт соединяется с промежуточным кабелем, два провода предназначены для выходной фазы. Второй выключатель перекрестный, у него есть 4 контакта, по два на каждое устройство. Свет будет загораться, когда один из промежуточных приборов замкнет цепь.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Для создания схемы применяют два и более проходных выключателя. Схема может включать любое количество проходных устройств, но увеличение их числа будет серьезно усложнять работу — необходимо четко знать порядок расположения кабелей и соединений в коробке.
Как работает схема освещения
В качестве примера можно описать следующий порядок работы проходных устройств:
- Включение клавиши на первом приборе приводит к подключению лампочки. Электрический ток пойдет по фазе.
- Выключение клавиши приводит к прекращению горения лампочки.
- После переключения переходного отсоединителя лампочка загорается.
- При повторном нажатии этой клавиши лампочка отключается.
- Аналогичным образом работает третий выключатель: при нажатии на клавишу лампа загорается, при повторном нажатии — прекращает работать.
Если коридор в помещении слишком длинный, вполне можно смонтировать 4 и более точки регулирования электрических устройств.
Что понадобится для монтажа

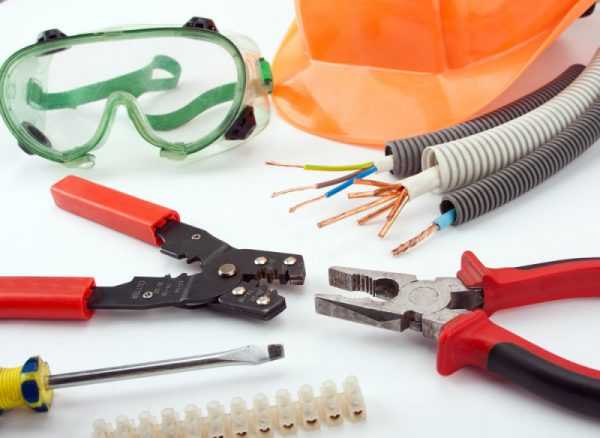

Кроме собственно выключателей, монтажной коробки и кабеля нужной длины, монтажник должен иметь:
- изоленту;
- крестообразную и простую отвертки;
- острый нож;
- пассатижи;
- гаечные ключи;
- клеммы;
- бокорезы.
Проще всего подключить приборы, если в комнате уже сделана качественная проводка. В этом случае придется только сделать штробы для вывода выключателей.
Если это невозможно, есть вариант выполнения открытой проводки в кабель-каналах. Для указанных целей понадобится перфоратор со специальной насадкой или кабель-канал, в зависимости от выбранного варианта подключения.
Для закрепления гофротрубы нужно купить алебастр, а для завершения ремонта — штукатурку. Лучший способ сэкономить время и деньги — делать монтаж проходных выключателей на этапе ремонта.
Порядок монтирования
Выполнять подключение проходных устройств нужно так:
- Убедиться, что электроэнергия отключена. Выполнить проверку сети отверткой-индикатором.
- Уточнить местоположение проводки. Все действия нужно осуществлять аккуратно, чтобы не повредить кабели.
- Выбрать место будущего нахождения распределительной коробки, установить ее.
- Проложить трех-, четырехжильные кабели (для промежуточного устройства применяются четырехжильные).
- Соединить концы всех кабелей в распределительной коробке, закрепить клеммами, строго соблюдая схему подключения.
- Подсоединить проходные устройства.
Полученная трехместная система управления освещением помещения делает очень удобной его эксплуатацию. После удачного монтажа можно пытаться делать более сложные схемы в квартире и на даче.
Схема подключения проходного выключателя с 3х мест
220.guru
Переключатели электрические.Виды.Устройство.Работа.Применение
Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.
Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.
Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.
Принцип действия
Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.
Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.
Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.
Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.
Виды и конструктивные особенности
Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.
Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:
- Угловые.
- Нажимные.
- Поворотные.
Угловые переключатели типа тумблера изготавливаются по двум схемам:
- С врубными контактами (рисунок «а»).
- Коромыслового типа (рисунок «б»).
Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.
При небольшом сдвиге рукоятки пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).
По схеме подключения тумблерные переключатели с врубными контактами делятся на:
- Однополюсные (рисунок «а»).
- Однополюсные сдвоенные (рисунок «б»).
- Двухполюсные на две позиции (рисунок «в, г»).
Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).
Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.
Микротумблеры
Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.
Нажимные переключатели электрические
Переключатели в виде кнопок классифицируются по типу управления:
• Обычные. Цепь разомкнута или замкнута только при нажатом положении.• Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.• Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.
Схемы подключения обычных и залипающих кнопок делят на:
- Однополюсные включения (рисунок «а»).
- Однополюсные выключения (рисунок «б»).
- Однополюсные включения-выключения (рисунок «в»).
- Двухполюсные включения (рисунок «г»).
Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.
Поворотные переключатели
Галетные переключатели
Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.
Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).
Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.
В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.
Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.
Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.
Схема перекрестного переключателя освещения
Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.
Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.
Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.
Похожие темы:
electrosam.ru
Проходной выключатель схема подключения на 2 точки. Три варианта
Коридорный, он же проходной, выключатель весьма хорошо известен электромонтерам старшего поколения. В наше время данное устройство немного подзабыто, в связи с этим в данной статье немного проясним схему подключения двойного, и не только, электронного проходного выключателя.
Проходной выключатель схема подключения на 2 точки
Рассмотрим следующую ситуацию. Вы выходите из квартиры. В длинном коридоре, где нет естественного освещения, вы нажимаете выключатель (A) и загорается свет, далее проходите до его конца и щелкаете вторым (B) и свет гаснет. В следующий раз за вами выходит другой человек, и он может также включить освещение выключателем (A) и выключить его (B).
Схема подключения на 2 точки позволяет также включать и выключать освещение в обратном порядке, то есть с начала включаете (B),а выключаете свет выключателем (A). Для реализации подобной схемы включения проходного выключателя обычные выключатели не подойдут, так как у них контакты работают на замыкание-размыкание. Нам же нужны переключатели.
Схема довольно таки проста. Электролампа будет гореть только тогда, когда оба переключателя SA1 и SA2 подключены на один и тот же электропровод верхний или нижний, иначе электролампа не будет гореть.
Подключение проходного выключателя на 3 точки
Так же можно реализовать схему подключения проходного выключателя и для трех разных точек, которые можно реализовать не только в коридоре, но и у себя дома. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Таким образом, можно будет включать, и отключать свет из разных мест.
Для этого нужно будет два переключателя как у описанной выше схемы плюс еще один, но уже с двумя группами контактов. Если сравнивать с предыдущей схемой, то данный вариант подключения немного посложнее. В нее добавлен новый компонент – переключатель SA3, представляющий собой сдвоенный переключатель.
Все три переключателя переведены в положение включения света. Можно с легкостью проследить движение тока от источника до лампы. Теперь если какой либо из переключателей, допустим SA1, перевести в противоположное состояние, то эта цепь разорвется и свет погаснет. Если же теперь переключатели SA2 или SA3 перевести в противоположное положение, то лампа снова загорится. Подобная схема подключения проходных переключателей позволяет включать и выключать свет из трех мест, допустим в коридоре с тремя дверями.
В принципе данный проходной выключатель, возможно, подключить и с большим числом переключателей, но это существенно усложнит электрическую схему. Поскольку в этом случае при каждом добавлении нового переключателя, он должен иметь на одну пару контактов больше предыдущего, а так же с большим числом переключателей сильно усложняется монтаж и понимание алгоритма работы схемы.
Что же делать, если нужно допустим десять точек управления светом. Решить данную проблему можно при помощи электронного переключателя. Особенность его в том, что при помощи его можно подключить множество выключателей.
Подключение неограниченного числа проходных выключателей
Принцип функционирования его основан на работе триггера – нажали кнопку, свет загорелся, нажали еще раз, свет выключился. В данной схеме нужны выключатели без фиксации, к примеру, кнопка дверного звонка.
Для того чтобы триггер работал в счетном режиме, на его вход D подается сигнал с инверсного выхода. Это типовое подключение триггера, в результате которого очередной входной импульс, поступающий на вход C, меняет логический уровень выхода на противоположный. Кнопки SA1…SAn как раз и подают входные импульсы на схему.
Для предотвращения дребезга контактов кнопок, при котором возможны искажения в работе проходного выключателя, в схему добавлены элементы R2, C2. В момент нажатия на кнопку заряжается конденсатор C2, и разряжается через вход триггера C, при отпускании кнопки. Элементы R1 и C1, подключенные к выводу R, предназначены для сброса триггера в момент подачи питания на схему.
Для управления лампой освещения к прямому выходу триггера подключен узел коммутации, состоящий из транзистора и электромагнитного реле.
Источник: electrik.info
