Установка сплит системы: этапы и особенности работы. Сплит системы установка

Как самостоятельно установить сплит систему: монтаж в 3 этапа

Прежде чем рассматривать вопрос о том, как самостоятельно установить сплит систему, следует знать, в чем ее отличие от обычного кондиционера. Принцип работы этих систем заключается в работе двух, связанных между собой блоков. Один устанавливается внутри помещения, а другой снаружи. Они могут, как охлаждать, так и наоборот, обогревать помещение. Все системы обладают небольшими габаритами и шумоподавлением.

Основные нюансы при установке сплит системы

Продолжительный срок эксплуатации, а также эффективная работа системы напрямую зависят от того, насколько правильно выполнена установка оборудования. Установить систему можно и собственными силами. Самое главное не торопиться и внимательно разбираться в схемах. Важно при выполнении монтажных работ не повредить медные трубки, соединяющие между собой блоки и обеспечивающие их эффективную работу. Эти элементы предназначены для хладагента – фреона.

Для начала не помешает знать принцип работы системы. Для охлаждения воздуха, фреон будет поступать из наружного блока во внутренний, который находится в помещении. Включенный вентилятор, обеспечивает сильный поток охлажденного воздуха, который и нормализует температуру в комнате или офисе.

Для отвода образующегося конденсата предназначена специальная дренажная трубка, отходящая от блока, расположенного внутри помещения. Ее вполне можно вывести ее на улицу.

Прежде чем заниматься установкой оборудования, его нужно правильно выбрать. Как и кондиционеры, сплит системы различаются между собой мощностями, поэтому при выборе оборудования обязательно нужно учесть следующие факторы:

• площадь помещения, в котором будет установлена система;
• тип внутреннего блока – напольно-потолочный, настенный, кассетный или многозональный.
• отсутствие или наличие принудительной вентиляции в помещении.

Необходимый инструмент

Для повышения качества работ желательно заранее подготовить необходимые инструменты, чтобы не отвлекаться в процессе монтажа. Так для того чтобы установить наружный блок, а также внутренний блок устройства, понадобятся:

• медные трубки, имеющие диаметр 0,25 и 0,5 дюйма;
• электрический кабель, сечением 1,5 мм;
• шланг для дренажа – диаметр 16мм;
• утеплитель для соединительных медных трубок;
• дюбельные гвозди;
• заглушки;
• перфоратор;
• вакуумный насос;
• бур диаметром 55 мм;
• вальцовки.

Первый этап установки устройства

Перед началом монтажных работ нужно определиться, где установить сплит систему. Для определения самого оптимального места, стоит учесть некоторые факторы.

1. Ни в коем случае нельзя устанавливать внутренний блок системы там, где циркуляция воздуха ограничена. Это возможно из-за близко расположенных шкафов, занавесок или перегородок.
2. Расстояние между оборудованием и ближайшим препятствием не должно быть меньше 1 метра, поскольку холодный воздух, отражаясь от него, быстро вернется обратно, не изменив своей температуры. Из-за этого система будет быстро отключаться, посчитав, что нужный температурный режим достигнут.
3. Внутренний блок системы желательно располагать вдали от того места, где люди проводят основное время.

Установить сплит систему самому несложно, главное соблюдать правильность работы при монтаже. Так при крепеже наружного блока нужно внимательно следить затем, чтобы:

• он располагался на ровной поверхности, а поблизости не было источников тепла или пара;
• блок устанавливался строго горизонтально, поэтому при крепеже к поверхности желательно использовать строительный уровень;
• блок, расположенный снаружи, нельзя крепить вплотную к стене. Расстояние между устройством и стеной не должно быть меньше 10 см. Воздух должен свободно циркулировать в оставленном пространстве.

Во время монтажа внутреннего блока следует выполнять следующие правила:

• при монтаже блока следить за тем. чтобы он располагался строго горизонтально, без уклонов;
• стараться, чтобы расстояние между наружным и внутренним блоком;
• не устанавливать оборудование впритык к потолку или рядом с источниками пара или тепла.

Итак, когда место выбрано, можно приступать непосредственно к монтажным работам. Начать следует с электропроводки. Подключать сплит систему к электросети следует по отдельной, специально выделенной для данного оборудования линии, с обязательной установкой дополнительного автомата в электрическом щите.

Следует иметь в виду, что, если дом или квартира построены давно, а проводка не менялась, может потребоваться ее полная замена, поскольку сплит система является мощным оборудованием, а старая проводка может не выдержать мощности и это приведет к тому, что пробки будут постоянно «вылетать».

Второй этап установки сплит системы

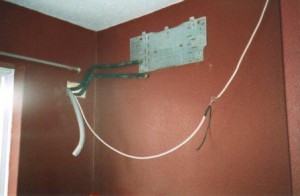

Правильно установить внутренний блок очень важно, поскольку от этого напрямую зависит качество работы всей системы. Самый оптимальный вариант – закрепить устройство на стене саморезами, если стены отделаны гипроком, то обязательно следует вставить в него пластиковые проставки, поскольку такой материал, является достаточно рыхлым и от вибрации саморезы быстро расшатаются.

Если стена сделана из кирпича, то в просверленные для саморезов отверстия вставляются деревянные или пластмассовые «чепики», а потом саморезами крепится пластина для блока. Обязательно следует проверить с помощью строительного уровня ровность крепления пластины.

Следующим этапом необходимо с помощью перфоратора просверлить в стене сквозное отверстие, для хладопроводной трубки. Обязательно следует обеспечить уклон не меньше 15 градусов. Он должен быть наружу, а не внутрь.

Далее необходимо подсоединить медные трубки к внутреннему устройству кондиционера, а также дренажную трубку к специальному шлангу на устройстве. Теперь к оборудованию, находящемуся внутри помещения, можно подвести электрический кабель. Для сплит систем, хладопроизводительность которых составляет не более 4кВТ, следует использовать кабель, сечение которого не меньше 1,5мм (5-ти жильный).

Третий этап монтажа системы

На последнем, заключительном этапе необходимо соединить между собой внутренний и наружный блок системы. Для этого делают следующее.

1. Сначала потребуется измерить расстояние между кранами блоков.
2. Надеть на медные соединительные трубки специальную термоизоляцию. Обрезать до необходимой длины. Она равно замерам, которые проведены ранее.
3. На концах соединительных трубок обязательно следует закрепить заглушки, предохраняющие попадание внутрь пыли.
4. И последний шаг – обмотать защитными оболочками электрокабель и дренажную систему.

Как избежать ошибок при монтаже?

Недостаточно знать, как установить сплит систему следует избегать ошибок, которые могут привести к выходу устройства из строя. Именно поэтому, не нужно допускать частых перегибов трубок с фреоном на небольшом расстоянии, также недопустимо ослаблять соединения между ними. Впоследствии все это приведет к утечке фреона.

Важно следить, чтобы соединительные трубки не закручивались в кольцо, радиус которого составит менее 100 мм. Из-за этого устройству будет тяжело качать хладагент.

Заключение

Теперь вы знаете, как самостоятельно установить сплит систему. Никогда не забывайте, что при ее установке не бывает незначительных факторов. И все что сделано плохо или не доделано до конца, например, некачественная вальцовка, неплотно затянутые гайки, перегнутые трубки, грязь в них или влага — все это в конечном результате приведет к поломке системы.

Сплит система – сложное электрическое устройство. Если оно подключено неправильно, то из-за сбоя в электрической сети в нем может сгореть плата. Поэтому позаботьтесь о том, чтобы было обязательно установлено реле напряжения.

В целях профилактики для качественной и долгой работы устройства ежемесячно очищайте фильтры в системе. Не запускайте устройство зимой, если на нем не установлен зимний набор для работы при отрицательных температурах.

Перед запуском устройства проверьте дренажную систему. Обычно наливают воду в кондиционер, если под блоком не проявилось никаких протечек, то все в порядке.

При грамотном использовании и своевременном обслуживании сплит система вполне может прослужить не один год. Поэтому, если ваши соседи утверждают, что все системы кондиционеров рассчитаны на небольшой временной период, то возможно они просто не умеют правильно ими пользоваться.

oventilyatsii.ru

особенности, виды, инструкция покупателю, советы по установке

В пору технического прогресса, люди пользуются все новыми благами, которые предоставляет им цивилизация. Это, можно сказать, и об искусственном создании комфортного микроклимата, если погода не балует. Всевозможные кондиционеры, обогреватели, вентиляторы представлены промышленностью на суд потребителя, чтобы сделать его жизнь максимально удобной и приятной. К числу новшеств, можно отнести прогрессивную систему кондиционирования воздуха – сплит. Разобраться, какая сплит система лучше, помогут консультации со специалистами и чтение полезных статей, например, как наша.

Сплит-система

Что представляет собой сплит система

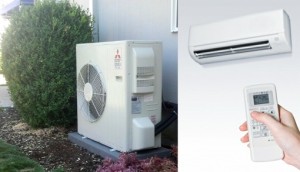

Это агрегат, несущий в своей конструкции два блока – компрессорный и испарительный. Принцип работы его состоит в основе удаления тепла из помещения и замещении его на холодный воздух. Прогрессивные аппараты могут работать в обратном режиме, то есть выступать в роли обогревателей.

1. Компрессорный блок, он же внешний. Располагается непосредственно на улице и соединен с внутренним посредством электрики и фреонового канала.
2. Внутренний блок располагается на любом удобном месте для владельца системы – потолок, причем он может быть и подвесным, стена, или даже пол.

Современные производители сплит систем предоставляют в комплекте дистанционный пульт, который содержит множество кнопок с определенными командами, позволяющими потребителю выбрать наилучший режим работы. Прогрессивные сплит системы имеют функции фильтрации воздуха, очистки его от пыли и даже реагирование на посторонние газы и запахи.

Выбор сплит системы

О выборе кондиционера, человек задумывается, конечно же, в пору летнюю, когда палящий зной просто не дает нормально существовать. Прежде чем пойти за новым приобретением, следует выяснить для себя некоторые нюансы, которые помогут определиться в вопросе – как выбрать сплит систему:

Бытовая сплит система

• точный подсчет мощности. Если система нужна только для охлаждения собственного жилища, учитывается количество проживающих людей плюс энергия, выделяемая аппаратурой и бытовыми приборами. На площадь равную 10 кв. м должно приходиться не менее 1 кВт холода. От этого расчета и пляска.
• не стоит удивляться, если указанная в прайс-листе цена не будет соответствовать той, которую назовут установщики. В нее войдут стоимость аппарата, крепеж, дренажные и электрические коммуникации. То есть цену свободно можно увеличить на 20% от первоначальной.
• стоит задуматься, куда будет выходить дренаж. В общую канализацию — проблем не возникнет, а если просто на улицу, то стоит позаботиться об утеплении дренажного канала, кондиционер, не будет убираться на зиму и, скорее всего, послужит дополнительным источником тепла. А соответственно дренаж может заледенеть, что приведет к поломке всей системы.
• нельзя экономить, зарясь на дешевые системы неизвестного производителя. Качественная установка, дороже ненамного, а себестоимость подделки взлетит до небес. Хорошая сплит система не превышает 30-40% от стоимости неизвестного варианта.

Непосредственно выбор системы

Виды сплит систем очень разнообразны. Их типы имеют свои преимущества и недостатки. Более детально следует рассмотреть каждый представленный вариант, чтобы определить, какая сплит система лучше:

• мобильный. Такой тип кондиционера говорит сам за себя – его можно носить и устанавливать в любом удобном для хозяина месте. Небольшой размер и вес, делают его популярным, если исключить сильный, досаждающий шум компрессора. Цена высока и сопоставима со стоимостью хорошей сплит системы.

  Оконный кондиционер

• оконный. Самый распространенный вариант в офисных и промышленных помещениях. Его помещают либо в окне, либо врезают в стенку рядом, если проемы пластиковые – туда их не устанавливают. Так же очень шумный, как и мобильный агрегат. Это главные недостатки сплит систем.
• канальный. Идеален для квартир и небольших офисных помещений. Система такова, что воздухообмен происходит по нескольким каналам, и выводит запахи и пары на улицу. Этот факт оценен многими владельцами баров и кафе, где посетители курят.
• кассетный. Предназначен для больших площадей и залов. Выход внутрь помещения представляет собой решетку, размером с декоративную плитку, это не нарушает дизайна. Отработанные газы и тепло поднимаются сквозь нее и уходят, таким же образом, подобием душа внутрь помещения попадает и холод.
• настенные сплит системы. Сравнительно молодые варианты из известных. Пользуются большой популярностью у владельцев квартир и офисов. Преимущества сплит систем такого вида — отличаются невысоким уровнем шума, ибо компрессорный блок находится на улице. Располагать такой кондиционер не рекомендуется над кроватью, а также подальше от источников излучающих тепло. Если этим пренебречь, можно вызвать усиление работы сплит системы, а, значит, преждевременное ее изнашивание.

Любой установленной сплит системой можно пользоваться только в одном помещении, двери в другие желательно закрыть, иначе сквозняки могут вызвать простудные заболевания и опять же изнашиваемость системы.

Установка сплит системы

К сожалению, установка любой разновидности сплит систем, кроме, пожалуй, мобильного варианта совершается специалистами, имеющими на то лицензии. Нет, если хозяин покупки «рукастый» мастер, то, пожалуйста, никто не запрещает проявить свое мастерство и удивить домашних. Однако, такое не под силу простому обывателю, который знает о сплит системе, только то, что от нее идет холод.

Все-таки нельзя быть полностью невеждой в данном вопросе, поэтому стоит задать специалисту сервисного центра по установке систем несколько вопросов и, убедившись в компетентности компании совершить покупку. Итак, прежде чем предложить варианты сплит систем, специалист должен спросить:

• объем помещения. От этого напрямую зависит мощность агрегата.
• площадь окна и куда выходит проем.
• присутствуют ли на окнах шторы, жалюзи или другие занавески.
• имеются ли еще, какие-либо виды вентиляции.
• наличие бытовой техники и количество работающей постоянно.
• количество домочадцев.

Если всего этого у потребителя не спросили, а ограничились простым перечислением ассортимента, то стоит покинуть эту фирму, ибо достойный магазин, имеет разбирающихся в сплит системах людей, и знать не только технические характеристики сплит систем. Либо стоит вызвать специалиста на дом – он сделает необходимые замеры, заложит их в программу компьютера, который выдаст оптимальный вариант.

Установка сплит системы самостоятельно

Прочитав инструкцию к аппарату, обывателю процесс установки уже не кажется делом повышенной сложности. Однако, с чего начать он не знает. Итак:

Принцип установки сплит-системы

• проводка отдельная от всей электрической коммуникации. Даже если в квартире недавно делали ремонт и сменили все провода, это не говорит о том, что они выдержат нагрузку сплит системы. Только отдельная. Все разводки должны быть заштроблены, то есть, вмонтированы в стену.
• монтаж компрессионного блока. Тут есть сложности с балконом, если кондиционер желают установить на нем. Балкон должен иметь незастекленный вид. В противном случае сплит система скоро «выдохнется». При креплении на стену, стоит учитывать силу ветра – нужны надежные кронштейны, иначе систему просто сдует вниз. Также стоит позаботиться о защите блока от снега и наледи, но при этом нельзя перекрыть защитой свободное вхождение воздуха.
• монтаж внутреннего устройства. Тут главное значение имеет крепеж. Конечно, ветровые потоки не снесут систему, но и вибрация на плохо установленные болты действует не лучшим образом и изделие способно обрушится под его воздействием. Также нельзя устанавливать блок над отопительными радиаторами, или в помещениях с высокочастотными приборами.
• штробление стен для соединения блоков фреоновым каналом, а также проведение стока для конденсата. Все сопутствующие коммуникации должны быть спрятаны, для того, чтобы ни нарушать декоративное покрытие. Поэтому следует позаботиться об установке сплит системы до ремонтных работ всего помещения.
• проверка сплит системы. Делается это простым включением ее в работы с помощью пульта управления. В течение некоторого времени, будут заметны все недочеты собственной установки – вибрация, шум, выделение конденсата, и прочее.

Установление сплит системы, возможно, своими руками, но мастера хотя бы дают гарантию на свою работу, что очень обнадеживает в плане спокойствия за проплаченые деньги.

Лучшие сплит системы те, которые определяются повышенным комфортом, уют дома не зависит от статусности мебели или столовых сервизов – атмосфера играет главную роль.

oventilyatsii.ru

конструкция техники, правила работы, инструкция по монтажу, инструменты

Сегодня все больше людей стараются установить у себя дома и на работе различное оборудование, которое будет способствовать более комфортному процессу жизнедеятельности или осуществления рабочего процесса. При этом важно правильно выбрать само оборудование, а также произвести его монтаж. К таким элементам, которые положительно сказываются на комфортности жизни, относится и кондиционер, который по-другому называется сплит-системой. Он состоит из двух разных блоков, причем один монтируется внутри конкретного помещения, а другой располагается снаружи здания. Установка сплит-системы считается довольно сложной и специфической работой, поэтому для этого важно знать основные нюансы монтажа, а также иметь в распоряжении некоторые необычные инструменты.

Кондиционер и его установка

Что представляет собой кондиционер?

Первоначально важно знать, для чего нужно это оборудование, а также из каких конструктивных элементов оно состоит. Предназначением этого оборудования является создание оптимального микроклимата либо в одном помещении, либо сразу в нескольких, в зависимости от характеристик и особенностей самого кондиционера. Состоит этот прибор из большого количества различных элементов, причем каждый имеет свое предназначение и особенности. Важно знать принцип работы этого оборудования, который заключается в нескольких этапах:

1. Хладагент через специальное сопло под определенным давлением поступает в испаритель.
2. В испарителе данная жидкость расширяется, после чего начинается кипеть, в результате чего начинается процесс испарения, что приводит к поглощению большого количества тепла.
3. В результате данных действий на специальном радиаторе испарителя возникает конденсат.
4. Он стекает в особую емкость, откуда выводится на улицу по имеющейся дренажной трубке.
5. Все пары хладагента постоянно отсасываются особым компрессором, работа которого схожа с процессом функционирования обыкновенного вакуумного насоса.
6. Хладагент при повышении давления превращается в плотный туман, который поступает в конденсационную камеру, где обдувается особым вентилятором.
7. Далее температура хладагента падает, и он превращается в жидкость, которая отправляется в испаритель, где весь цикл повторяется.

Варианты монтажа наружного блока

Поскольку сам процесс работы всего оборудования считается довольно сложным, в процессе монтажа важно знать основные правила установки, чтобы никаким образом не нарушить какие-либо основные требования. Это может привести к тому, что пользоваться всем оборудованием будет не просто неудобно, а невозможно, поскольку будет нарушена последовательность этапов работы или будут иметься другие важные и существенные проблемы.

Правила установки кондиционера

Установка сплит-системы своими руками является несложной работой, если знать все основные правила и требования. К ним относятся:

• Нельзя, чтобы во время монтажа внутрь системы каким-либо образом попала пыль или другие загрязнения.
• Сама система должна быть идеально герметичной, поскольку даже незначительное и очень маленькое отверстие может стать причиной нарушения рабочего процесса кондиционера.
• Располагать наружный блок нужно таким образом, чтобы он был немного ниже, чем внутренний элемент, поскольку это будет благотворно сказываться на работоспособности компрессора.
• Лучше всего, если наружный блок большую часть времени будет находиться в тени, чтобы он не перегревался, поскольку иначе будет существенно увеличен расход электрической энергии на работу всего оборудования.
• Дренажная трубка, которая обязательно имеется в кондиционере, не должна иметь многочисленных изгибов, которые будут плохо сказываться на процессе отвода от оборудования конденсата, а это особенно важно учитывать, если все работы выполняются самостоятельно.

Установка дренажной трубки

Какие инструменты понадобятся для работы?

Для монтажа важно подготовить нужное оборудование, которое является сложным и дорогостоящим. К нему относится:

• Перфоратор, который должен быть снабжен специальным набором различных долот, которые обеспечат создание отверстий разного диаметра.
• Труборез, предназначенный для оптимального и легкого процесса разделения трубы на несколько отдельных отрезков.
• Арматуроискатель, который необходим для того, чтобы в процессе создания отверстий в стене не угодить в арматуру, которая не позволит создать отверстия. Чтобы не выполнять работу напрасно, можно сразу определить, где делать отверстия просто не следует.
• Инструмент для развальцовки трубок, который позволяет добиться герметичности всех соединений.
• Ример, который обеспечивает идеальную зачистку труб, а пользоваться им нужно правильно, для чего прилагается специальная инструкция.
• Насос для проверки работоспособности установленной системы, а также специальный вакуумный насос.

Как правильно выполнять монтаж кондиционера?

Первоначально важно знать, что самым лучшим временем для этого процесса считается капитальный ремонт в квартире. Дело в том, что монтаж постоянно сопровождается наличием большого количества мусора и других загрязнений, а также нарушается целостность отделки, если она уже имеется.

Дополнительно можно спрятать в стены различные элементы сплит-систем, которые не обладают очень красивым видом, а к ним относятся трубы и провода. В этом случае можно выполнить монтаж так, чтобы никаким образом не был испорчен внешний вид определенного помещения. Поэтому лучше всего заниматься монтажом на этапе проведения в квартире или доме капитального ремонта или же непосредственно в процессе строительства сооружения.

Сам процесс монтажа системы заключается в нескольких последовательных этапах:

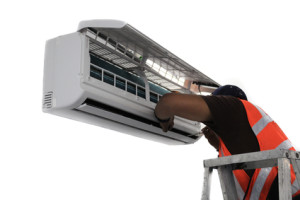

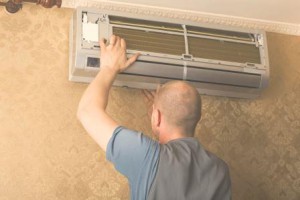

1. Установка внутреннего блока сплит-системы. Данная работа должна выполняться по уровню, а при этом располагается прибор обычно на максимальной близости к потолку помещения. Монтаж выполняется таким образом, чтобы прибор не располагался напротив мест, где люди спят или постоянно сидят, а иначе на них постоянно будет попадать много холодного воздуха, приводящего к дискомфорту. Под блоком не должно быть лишних элементов, которые могут препятствовать его нормальной работе.

   Установка внутреннего блока сплит-системы

2. Установка наружного блока сплит-системы, которая должна быть выполнена в соответствии со всеми требованиями. Если выполнять все работы приходится на довольно существенной высоте, то тут придется воспользоваться специальным оборудованием, а именно вышкой. Ее крепление выполняется за счет походящих и надежных кронштейнов, которые легко будут выдерживать вес от этого тяжелого и специфического оборудования. Установка должна производиться по уровню, а если он монтируется на крыше, то перед и за прибором не должно быть каких-либо элементов, которые могут препятствовать воздухообмену в теплообменнике.
3. Соединение внутреннего и наружного блока, которое выполняется с помощью медных трубок и электрических кабелей. Также на этом этапе происходит вывод дренажной трубки и развальцовка медных трубок.
4. После всех выполненных работ важно убедиться в работоспособности системы, а также необходимо убедиться, что конденсат эффективно выводится на улицу и не возникает каких-либо других проблем. При этом нужно дополнительно уделить много внимания наладке оборудования, поскольку основные пользователи должны легко справляться с этой задачей, а пользоваться они должны пультом, с помощью которого будут устанавливать все необходимые и комфортные для них параметры работы оборудования.

Таким образом, установка мульти сплит-системы считается вполне простой, быстрой и не слишком сложной задачей, которая осуществляется своими руками, если знать все основные правила и требования, а также важно точно следовать правильной последовательности всех этапов. При этом важно учитывать, что для конкретного помещения или сразу нескольких помещений должно быть подобрано наиболее оптимальное и подходящее оборудование, мощность и другие параметры которого будут такими, чтобы кондиционер легко справлялся со своими основными задачами.

К ним относится охлаждение комнат в летнее время, а также их эффективный нагрев зимой. Для этого учитывается размер помещения, теплопритоки в комнате, а также другие нюансы, которые позволяют рационально и обдуманно подходить к процессу выбора сплит-системы.

oventilyatsii.ru

инструкция по монтажу от проектирования до последней гаечки

В настоящее время достаточно широкой распространённостью славятся системы кондиционирования. Ещё недавно кондиционер считался офисной составляющей, а если его устанавливали в квартиру – то это уже в какой-то степени предмет роскоши. Но времена идут, и уже сегодня он становится привычным атрибутом квартиры или частного дома. Для того чтобы всё работало стабильно и без нареканий, необходимо соблюдать некоторые правила установки сплит системы. Именно об этом и будет идти речь в данной статье.

Сперва следует оценить свои собственные силы и определиться с тем, сможете ли вы осуществлять процесс установки кондиционера своими руками. Впрочем, если у вас есть некоторые представления о технической стороне подобных мероприятий, то для вас всё это не составит труда. Даже если вы никогда этим не занимались, но желание всё-таки имеется, то при изучении достаточного количества теории, можете начинать действовать.

Основная сложность данного процесса заключается, в первую очередь, в том, что следует иметь в наличии определённый ряд разного рода инструментов. Так, к примеру, сюда можно отнести труборез и перфоратор, понадобится также наличие ример и устройств, которые предназначены для вальцевания. Также в большинстве случаев правила монтажа сплит системы требуют использование специализированного вакуумного насоса. Если все вышеперечисленные инструменты у вас имеются, то все действия могут быть выполнены вами своими руками. Если же ими вы не располагаете, то львиную долю работ вы сможете осуществить самостоятельно, сэкономив при этом на работе мастеров.

Начало работ

Первый этап заключается в проектировании размещения системы кондиционирования. Так, например, следует определить то, где будут располагаться оба кондиционерных блоков. Общеизвестен тот факт, что сплит-систему составляют два блока, один из которых располагается внутри помещения, а другой – за его пределами, с внешней стороны здания. Их соответственно называют внутренним и внешним блоками. В то же время, обязательным условием является также и учёт того, что они должны быть связаны специальной трассой, представленной в виде медных трубок.

Первоначальные действия также связаны и с изучением документации, которая шла вместе с вашей системой кондиционирования. Там же должно быть написано то, что можно делать, а чего нельзя допустить. Кроме того, в ней изложены характеристики максимально возможной длины связующей оба блока магистрали. Сами же работы выполняются следующим образом:

1. Итак, собственно работы начинаются с этапа установки наружной составляющей. Что касается конденсатора, то данный элемент должен быть помещён снаружи стены. Особо повезло в данном случае жителям нижнего этажа и счастливым обладателям незастеклённого балкона. Объясняется это лёгкостью установки внешнего блока сплит системы, которую можно осуществить собственноручно. Во всех остальных ситуациях потребуется помощь монтажников-высотников.

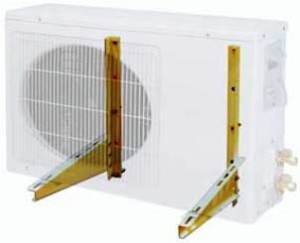

2. Крепёж внешней части системы к стене осуществляется с использованием кронштейнов. Они же, крепятся анкерными болтиками. Если вы думаете над вопросом о том, как правильно установить сплит систему, не забывайте располагать наружную составляющую сплит системы идеально ровно. Максимальная надёжность также должна быть обеспечена. Это может быть объяснено тем, что он конденсатор будет на протяжении не одного года располагаться под влиянием всевозможных природных воздействий.
3. Дальнейшие действия связаны с таким этапом, как монтаж внутреннего блока. Для грамотного и правильного достижения данной цели также придётся постараться. Берём строительный уровень и с применением дюбелей устанавливаем в стенку специальную планку, на которой будет крепиться испаритель. Стоит также отметить и то, что соответственная планка в подавляющем большинстве случаев составляет комплект поставки системы кондиционирования. Как видите, правила установки наружного блока несколько отличаются.

Прокладываем связующую трассу

С этой целью необходимо выполнить отверстие в стене. Что касается его диаметра, то он обычно находится в диапазоне от шестидесяти до семидесяти миллиметров. Возьмите для этого перфоратор. Также пригодиться и бур, а в случае желания скрытия магистрали можно будет проштробить её. Следует знать также и то, что магистраль должна располагаться под небольшим углом. Его значение не должно быть меньше двух градусов. Благодаря этому становится возможным нормальное стекание воды по трубке.

Стоит также отметить и то, что вышеуказанные трубки, выполненные из меди, а также дренажный шланг редко входят в комплектацию кондиционера. Поэтому может возникнуть необходимость в их отдельном приобретении. Для того чтобы обустроить дренаж следует использовать только специализированные армированные трубочки. Каждый из элементов прокладываемой связующей магистрали должен быть стянут с помощью нейлоновых стяжек. Далее они протягиваются сквозь стену (посредством специально проделанного отверстия). Они также могут проходить в штробе, который обычно выполняется в роли пластикового короба.

Также следует помнить и о том, что медные трубки должны выполняться с метровым запасом. В то время как вы будете их резать, следует помнить о некоторых основных моментах.

• Так, к примеру, их резка возможна только с использованием трубореза, специально для этих целей и предназначенного.
• Если вы решили использовать для этого ножовку, то срочно положите её на место и забудьте об этой идее. В противном случае вовнутрь трубки попадёт хоть немного медной стружки. Попадание даже самого маленького количества является недопустимым.
• Кроме всего прочего, следует помнить и о простой технике безопасности.

Важно также соблюдать и правила подключения сплит системы к электросети. К осуществлению подобного рода действий следует относиться со всей ответственностью. Объясняется это, в первую очередь тем, что данный прибор характеризуется достаточной мощностью. Поэтому обязательным требованием является расчет нагрузки на электросеть. Здесь имеет место также рекомендация, связанная с установкой силового выключателя, причём специально для системы кондиционирования.

Завершающие этапы

Затем, когда все вышеперечисленные операции будут закончены, можно переходить к действиям, связанным с подключением всех установленных на своих местах составляющих частей. Именно здесь и может понадобиться помощь специалиста, либо некоторые познания о вальцевании. Если же вы считаете себя уверенным в себе, то можно переходить к данному этапу. С этой целью следует запастись труборезом и развальцовочным инструментом.

Сперва следует отрезать ту часть трубочек, которую можно считать лишней. Затем приступаем к последующему этапу, связанному с развальцовыванием концов медных трубок. В данном случае имеет место целый ряд требований к используемому инструментарию. Таким образом, обязательным является соответствие высокому качеству и отсутствие каких-либо дефектов. Соблюдая правила установки сплит системы, не забываем также и о надевании накидных гаек на трубки. Помнить следует и о том, что медь обладает своей спецификой, с нею нельзя переусердствовать. В противном случае возникает риск утечки фреона, а этого допустить нельзя ни в коем случае.Итак, проделана важная и ответственная работа, но не нужно считать, что на этом всё закончено. На самом деле, перед первым запуском сплит системы в обязательном порядке необходимо несколько раз проверить правильность подключения каждого из составляющих элементов. Требуется проверка на наличие фреоновых утечек, которые, как мы указывали выше, крайне недопустимы. Если были соблюдены правила выбора высоты установки, а также все остальные требования и нормы, а также были обеспечены все необходимые условия, то система должна запуститься без каких-либо проблем.

В заключение хотелось бы напомнить о том, что установка сплит системы является крайне важным и ответственным делом, к выполнению которого следует подходить со всей серьёзностью. Если вы будете придерживаться вышеописанных правил установки системы кондиционирования, то у вас всё обязательно получится. Не забывайте и о мерах безопасности, всё-таки работа с электрическими устройствами накладывает свои условия.

oventilyatsii.ru

инструкция по монтажу и профилактика правильной работы

Содержание:

• Правильный монтаж сплит-системы
• Профилактические меры

При покупке кондиционера у многих возникает вопрос: Кто должен заняться установкой? Поручить это дело профессионалам и мастерам своего дела или, полагаясь на собственный опыт, заняться установкой самому? Правильная установка кондиционера очень важна, так как от её надежности будет зависеть работоспособность самого оборудования. Как зачастую бывает с монтажом, где нужна самостоятельная установка сплит системы любой бытовой техники — неправильная сборка и установка ведут к серьезным проблемам в будущем использовании и кондиционеры не являются исключением.

Если вы определились с выбором модели, вас устроила ценовая политика, и вы приобрели кондиционер, остается лишь разобраться с монтажом. В отличие от любой бытовой техники, установка внутреннего блока кондиционера требует немного больше забот, чем простое подключение к электросети, и следует руководствоваться определенными нормами и правилами.

Не стоит спешить и лучше поспрашивать знакомых и друзей, нет ли у них проверенной организации, так как от правильной и качественной установки зависит долговечность и исправная работа вашего кондиционера.

Правильный монтаж сплит-системы

Есть несколько важных моментов, которые стоит и необходимо знать перед покупкой климатического оборудования и для того, чтобы самостоятельно установить сплит систему.

• Размеры. Будучи под впечатлением от обилия функций кондиционера, при выборе можно забыть едва ли не о самом главном — размере устройства. Уделите этому внимание в первую очередь, чтобы не пришлось, затем ломать голову, куда же пристроить покупку, габариты оборудования могут не вписаться в желаемое вами место установки.
• Вторым, но не менее важным аспектом является энергопотребление. Убедитесь, что ваша сеть потянет, приобретаемый вами кондиционер. Этим вы избавите себя от лишних и ненужных хлопот и пощадите другую бытовую технику в доме.
• Внешний вид. Доброкачественная техника защищена специальным акриловым покрытием, которое предотвращает скорый износ оборудования гораздо лучше, чем стандартная краска.

С чего же начинается непосредственно процесс монтажа? Как любое устройство, пусть и небольшой мощности, требует отдельной электропроводки и наличия отдельного автомата в электрощитке. Как уже выше сказано, с напряжением лучше не шутить. Вот перечень стандартных операций при монтировании сплит-системы:

• просверление отверстий в стенке;
• крепеж внешнего и внутреннего блоков;
• монтирование дренажа и установка внешнего блока;
• монтирование трубопровода;
• монтирование соединительных частей электрики;
• изъятие кислорода и тестовый запуск.

Установку лучше осуществлять при ремонте, так как не избежать просверливания дырок в стенке. Некоторые моменты при монтировании внешнего блока кондиционера: Установка его на не застеклённом балконе предоставляет удобный доступ к блоку, в случае профилактики, которая, к слову необходима. Если не застеклённого балкона нет, следует устанавливать в пределах досягаемости.

Внешний блок сплит системы обязан находиться на расстоянии не меньше 10 см от стенки, во избежание перегрева самого мотора компрессора и как итог выхода его из рабочего состояния. Для крепежа внешнего блока просверливают дырки в стенке и используются нужные устройства крепежа, которые рассчитанного выдерживать массу прибора. На какой бы высоте не находилась сплит-система, крайне желательным является монтировка специального навеса над ней, для защиты от осадков.

Внутренний блок располагается на ножках, крепящихся к стенке или при верхней установке к потолку и должен быть монтирован относительно равномерно, иначе из него будет выливаться жидкость, которая по дренажной трубе выводиться извне, зачастую на улицу.

Не монтируется внутренний блок над источниками тепла и при высоких температурах, такое положение заставляет его трудиться через меру, что приводит к скорому выводу системы из рабочего состояния. Не стоит также заниматься монтажом при высоких уровнях вибрации и шума. Такие колебания могут сбить управление электроники, что плохо отразится на ее правильной работе.

Такая самостоятельная установка сплит системы и монтаж внутреннего блока должна быть проведена при условии правильной циркуляция потока воздуха. Общее размеры по отношению к стенке и оборудованию должны составлять около 2-3 метров, иначе кислород, выходящий из прибора, «отбиваясь» от препятствий будет возвращаться с той же температурой, и настройки кондиционера будут показывать, что климат внутри помещения установлен, что приведёт к его отключению. Поберегите здоровье и не устанавливайте внутренний блок непосредственно над кроватью. Все мы прекрасно понимаем, что жара порой бывает невыносимой и как приятно поваляться под холодными дуновениями кондиционера, но вы должны отдавать себе отчёт в том, что это ни к чему хорошему не приведёт и затем придётся платить цену за минутную слабость в виде простудного заболевания. Особенно актуально, если в доме дети.

Процесс монтирования трубопровода один из важнейших шагов. Категорически запрещено гнуть трубку с фреоном. Если эти трубки закручиваются в круг, это осложнит накачку компрессора холодом, что впоследствии приведёт к неисправностям и выходу из равновесия агрегат. Для крепежа дренажного трубопровода следует использовать только армированную трубку, которая разработана именно для таких работ и будет легко сгибаться.

Трубопровод системы в необходимом порядке обязан быть сухим и чистым, без влаги и воздуха внутри, которые при совместном взаимоконтакте с фреоном оказывают неблагоприятный эффект на работоспособность устройства. Рекомендуется использовать вакуумный насос. Не стоит пренебрегать данной операцией, если хотите, чтобы ваш кондиционер долго служил.

При начальном тестовом запуске мастера включают систему и, если внешний корпус не вибрирует и всё исправно функционирует, значит всё в полном порядке.

Профилактические меры

Для того, чтобы ваша сплит-система прослужил вам как можно дольше, не нужно пренебрегать данными мерами. Как правило, организация, занимавшаяся монтажом вашего кондиционера, будет периодически давать о себе знать, предлагая услуги очистки и профилактики вашего устройства. Решение остаётся за вами — доверить дело профессионалам, что обойдётся вам в определённую сумму, но даст гарантию надёжности (если конечно вы не ошиблись с выбором персонала, который этим занимается) или же на свой страх и риск можете произвести профилактику сами.

Часто бывает так, что приобретя дорогостоящее климатическое оборудование, покупатели обращаются в сомнительные организации, которые заманивают своими, якобы, щадящими ценами за услугу установить сплит систему своими руками. Такие «мастера» зачастую обходятся самым минимумом инструментов, среди которых возможно не оказаться как раз необходимых и выполнение такой работы в скором времени отправит ваш кондиционер на свалку. Обращайтесь, опять же, в проверенные организации, с квалифицированными работниками, обладающими всеми нужными навыками и опытом.

Как правило, монтажом кондиционеров занимается специальная бригада, со своим оборудованием для подключения сплит системы к электросети без розетки.Как правило, самыми распространёнными проблемами с работой сплит-системы являются загрязнение фильтров и утечка фреона. Фильтр, который нужен для защиты теплообменника пачкается, и время от времени на нём накапливается пыль, что мешает эффективной работе системы. Для уборки будет достаточно, достать его, вытрусить пыль и промыть водой. Все просушить и поставить обратно.

1. При утечке фреона или его израсходовании, требуется дозаправка, приблизительно раз в год.
2. При включении сплит-системы в зимние периоды, она может включать в себя функцию нагрева воздуха, вода в наружном дренажном трубопроводе может подвергаться заморозке и образованию в ней пробок. Для быстрого подогрева дренажного трубопровода используют специальный кабель, но как показывает практика, это делают достаточно редко. К тому же включение кондиционера зимой подразумевает крайние меры, так как жилищно-коммунальные службы порой не особо торопятся начинать отопительный сезон. Так что без особой надобности лучше воздержаться от использования кондиционера в зимний период.

oventilyatsii.ru

Установка сплит-системы своими силами: условия и особенности монтажа

Сплит-система представляет собой систему кондиционирования. Установка сплит системы своими силами требует первым делом ознакомления с принципами работы кондиционера. Лучше всего производить установку системы кондиционирования во время ремонта, так как работа по монтажу предстоит довольно серьезная. Если поверхность стены вашей квартиры уже облицована, то надо будет делать ее заново, так как старая будет нарушена.

Принципы работы сплит-системы

В испаритель сплит-системы под давлением проходит легкокипящая жидкость, которая при кипении поглощает большое количество тепла. Из-за испарения на радиаторе образуются капли, которые попадают в резервуар, а потом выводятся наружу. При помощи компрессора пары жидкости без перерыва откачиваются из отсека испарителя. При откачивании давление повышается, и жидкость нагревается и переходит в состояние плотного тумана. Затем вещество поступает отсек для конденсата, где переходит обратно в жидкое состояние. После этого жидкость проходит испарительный отдел и весь процесс повторяется.

Необходимые условия при установке сплит-системы

Для успешной установки и функционирования прибора нужно соблюдать определенные правила:

1. Необходимо обязательно исключить любой контакт холодной и горячей зоны, та как это приведет к трате огромного количества энергии.
2. Нельзя допускать попадания грязи и пыли в прибор, так как это можно привести его к поломке.
3. При установке нужно обязательно следить за тем, чтобы система была закрытой, иначе жидкость в ней быстро испарится.
4. Блок, выходящий наружу, нужно располагать в прохладном месте.
5. При работе нужно следить, чтобы трубка дренажа не изгибалась вверх.

Устройство сплит-системы

Устройство такой системы имеет разные блоки: внутренний (испарительный) и наружный (компрессорно-конденсанционный) блоками. Бывают модели, которые устроены таким образом, что к испарительному блоку подключено сразу пару внутренних кондиционеров, обладающие функцией как охлаждать комнату, так и обогревать ее.

Инструменты для проведения работ

Самостоятельная установка сплит системы требует наличия определенных приспособлений:

• Сверлильного молотка, который имеет разные долота, так как будет необходимо проделывать отверстие в капитальной стене дома.
• Арматуроискателя, который будет в том случае, если поверхность стены сделана из бетона.
• Трубореза. Следует знать, что ножовка в этом деле совершенно не подойдет, так как возникшая при работе медная крошка может привести к неисправности.
• Приборов для развальцовки, включающий труборез с шабровкой.
• Насоса для велосипеда. Он пригодится для проверки герметичности сплит-системы.
• Тестера электричества.
• Прибора для измерения давления в жидкости.

Работы по установке компрессорно-конденсанционного блока

Наружный кондиционер лучше всего устанавливать на балконе при помощи самодельных опорных конструкций. Лучше всего располагать его на северной стороне дома. Если все окна выходят на юг, то оградить кондиционер от солнечных лучей можно защитным козырьком. Такая установка не должна вызвать никаких затруднений в работе кондиционера. Самой трудной операцией считается прикрепление наружного кондиционера к кронштейнам, так как этот обязательный процесс делается, перегнувшись через перила балкона. В процессе установки остекление с балкона или лоджии придется, временно, убрать, а в поверхность оконной решетки врезать опорные части кронштейна.

Выбор и работа с трубками сплит-системы

Установка сплит системы своими руками требует приобретения трубки из меди, которую лучше всего приобретать с запасом, чтобы защитить компрессор. Обязательно стоит обратить свое внимание на то, чтобы поверхность трубок не имела зазубрин, трещин и других механических повреждений. Трубопровод большой длины дает возможность опустить наружный блок сплит-системы пониже. Это может помочь компенсировать перерасход на трубки за счет хорошего термосифона.

Следующим этапом будет резка и процесс развальцовок трубок. Это нужно делать до того как браться за установку сплит-системы. Если эта процедура проводится в первый раз, то нужно потренироваться правильно развальцовывать трубки. Данную процедуру надо проводить профессиональным инструментом, который можно купить в любой строительном или хозяйственном магазине. Трубку надо обрезать круговыми движениями, а шабровку проводить, держа ее концом вниз, иначе частички могут попасть в просвет.

Процесс установки системы кондиционирования

Монтаж кондиционной системы по всем правилам проходит в определенном порядке:

• Определения места расположения блоков. Нужно знать, что испарительные блоки нельзя устанавливать рядом с нагревательными приборами и батареями отопления, а также за занавесками и другими препятствующими потоку воздуху предметами. Негативно влияют на сплит-систему и источники электрических помех, которыми могут быть микроволновые печи и электрические духовки. По этой причине кондиционеры нельзя устанавливать на кухне.
• Прокладка электропроводки и монтаж наружного блока. Даже самая маленькая по мощности сплит-система потребляет 1,5 кВт электроэнергии. Поэтому для того чтобы установить сплит систему самому, нужно перед этим сделать отдельную проводку и установить автоматическое отключение. Нужно знать, что к водному щитку желто-зеленый провод нужно подключать к нулевому проводу. Если проводка имеет нестандартные цвета, то ноль и фазу можно определить с помощью тестера.
• Сверление дырки в поверхности стены для прокладки коммуникаций. В блочном доме необходимо первым делом найти места пролегания арматуры, так как нарушать целостность арматуры запрещено. Кроме того, нужно огородить место ведения работ, чтобы под ним не проходили прохожие. Размер отверстия должен превышать 8 см.
• Подготовка и установка трубопроводов. Для начала надо обрезать трубки до подходящего размера и оставить в запасе небольшое расстояние на изгибы. Следует учитывать то, что гнуть трубки надо особо аккуратно, чтобы не повредить их. Затем на трубки надо установить теплоизоляцию и надеть на них резьбовые гайки. Концы трубок нужно развальцевать. Последним этапом установки трубок является их присоединение к штуцерам.
• Установка электрического соединения. С помощью многожильных проводов нужно соединить клеммы проводов блоков сплит-системы. Как правильно подключить клеммы можно узнать из инструкции к кондиционеру.

• Проверка герметичности. Сделать это можно с помощью мыльного раствора, изготовить который очень просто. Для этого надо взять пол литра дистиллированной воды, довести ее до кипения и добавить в нее ложку мыла, натертого на терке. При проверке герметичности необходимо снять выпускной клапан и присоединить к нему насос для велосипеда. Подкачивая насос, нанести на резьбу соединения раствор и затягивать гайки до того момента как исчезнут пузыри.
• Работы по вакуумированию системы.Установка сплит системы своими силами всегда требует проведения процедуры вакуумирования системы. Это следует сделать для того чтобы удалить не только воздух, но и частички пыли. Для этого нужно хорошо затянуть ниппель и присоединить к нему вакуумный насос. Качать надо примерно час.
• Заполнение кондиционера. Наполнять кондиционер жидкостью надо через переходник, пользуясь манометром и следя за тем, чтобы давление соответствовало значению, указанному в инструкции.
• Подключение сплит-системы к электрической сети. Провода необходимо подключать, руководствуясь обозначениями, указанными на клеммах, то есть 0 к 0 или N, а фазные провода по цветам.
• Тестирование работы системы. Для этого необходимо включить автомат-разъединитель кондиционной системы. Если это сделать, то кондиционер сам войдет в стадию тестирования. В случае если этого не произошло, то надо запустить тест системы с пульта управления.
• Завершающий этап. После того, как тестирование было завершено, то нужно обмотать межблочный жгут алюминиевым рукавом или металлизированной пленкой. Такой прием дает возможность сэкономить большое количество энергии. После этого нужно обмотать жгут изолентой с защитой от влаги. В завершении всех работ нужно заделать отверстие в стене.

oventilyatsii.ru

ввод в работу системы кондиционирования

Для создания комфортной среды внутри помещения большой популярностью стали пользоваться специальные системы очистки и кондиционирования воздуха. Наличие кондиционера в квартире, частном офисе стало привычным явлением для быта. Поэтому вопрос о том, как подключить сплит систему самому, звучит довольно часто.

Что представляет собой сплит система

Владельцу сплит-системы необходимо обладать определенной информацией о конструкции, ее разновидностях, технических характеристиках и т. д. Все сведения, полученные о кондиционере от продавца-консультанта в момент его приобретения, могут оказаться очень полезными. Кроме того, обязательно нужно изучить прилагаемую к покупке инструкцию. Это будет первым этапом подготовки, после которой можно вести разговор о том, чтобы самостоятельно подключить сплит систему в квартире или другом помещении.

Современные системы кондиционирования не имеют привязки к общему вентиляционному оборудованию, работающему на весь дом. Сплит система работает обособленно от него. Это в какой-то мере может облегчить процесс монтажа.

При установке сплит системы не страдает естественное освещение квартиры, так как оконный блок при этом не задействован. Важное отличие конструкций современного типа от выпускаемых ранее.

Система имеет две части. Одна из них устанавливается снаружи, а другая внутри помещения. Каждый блок выполняет определенную функцию. Между собой они объединены медными трубками, по которым циркулирует фреон, и электропроводкой.

Что нужно учесть при выполнении монтажных работ

Перед установкой системы очистки и охлаждения воздуха очень важно обратить внимание на некоторые моменты.

• Очень важным является сам процесс приобретения кондиционера. Чаще всего допускается ошибка именно при выборе модели, где приходится учитывать многие факторы – площадь и объем помещения, наличие в нем вентиляции, единиц бытовой техники, излучающей при работе тепло. Нужно предусмотреть количество окон в комнате, и даже число людей, которые будут находиться здесь постоянно. Таким образом, при выборе типа и модели кондиционера нужно полностью довериться специалисту.
• Практика показывает, что самым удачным временем установки системы, является период ремонтных работ в помещении или до их начала. Монтаж системы после ремонта может стать очень затратной процедурой.
• Рекомендуется хорошо продумать место крепежа блоков, так как в дальнейшем их перемещение будет крайне затруднено.
• Существует несколько вариантов размещения внутреннего блока – на стене, потолке или на полу. Кроме того, модели могут значительно отличаться друг от друга и функциональными свойствами. Поэтому необходимо хорошо изучить технические характеристики устанавливаемого оборудования и в соответствии с этим выбрать место его размещения в комнате. Стоит обязательно предусмотреть наличие отопительных приборов, предметов, затрудняющих движение потоков воздуха (шторы, мебель), расположения рабочего места, зоны отдыха и т.д.
• Перед началом монтажных работ желательно сразу приобрести все нужные материалы и инструменты – крепежный инвентарь, декоративные короба для коммуникаций, материалы для электропроводки, дрель и т.д.

Виды предполагаемых работ

Каждому, кто решил подключить сплит систему своими руками, нужно заранее предвидеть объем и виды предстоящих работ. Перечень основных действий выглядит так:

• штробление поверхностей, где будут проложены коммуникации, дренажная трубка, электропроводка, идущая к щитку;
• пробивка наклонного отверстия в стене, через которое будут выведены коммуникации, соединяющие внешний и внутренний блоки системы;
• канализационные работы, связанные с отведением конденсата.

Здесь дан перечень основных действий, без которых монтаж системы невозможен. Но необходимо учесть, что в каждом конкретном случае этот список может быть значительно видоизменен.

Этапы установки системы

Если человек задался вопросом, как подключить сплит систему самому, то он обязательно прежде должен изучить рекомендации специалистов. А они говорят, что дальнейшая работа системы и сроки ее эксплуатации на 80 % будут зависеть от качества монтажных работ.

Все действия, связанные с установкой кондиционера делятся на несколько этапов.

1. Укладка отдельной электропроводки.
2. Крепление наружного блока.
3. Установка внутреннего блока.
4. Штробление поверхностей.
5. Подготовка системы к работе.
6. Тестирование системы.

Укладка электропроводки

Для безопасной работы кондиционера (даже самого маломощного) потребуется протянуть отдельную электропроводку, вывести ее на щиток и установить автомат для отключения питания. И только потом станет возможным подключение сплит системы к электросети.

Указанные действия необходимо выполнить не только для обеспечения сохранности сплит системы, но и для того, чтобы избежать возможности возгорания проводки в помещении.

Установка внешнего блока

Внешний блок монтируется с помощью специальных кронштейнов, которые необходимо надежно закрепить на стене дома. Кроме того, они сами должны быть рассчитаны на вес, превышающий массу устанавливаемого на них груза, в несколько раз.

Наружную часть системы иногда устанавливают на балконе или лоджии, но этот вариант подходит лишь в случае, когда они не остеклены. Возможна установка блока на крыше или стене дома. Для этого используют спецтехнику, имеющую выдвижные монтажные площадки.

Рекомендуется над прикрепленным к стене блоком обязательно устанавливать защитные козырьки. Они предохраняют устройство от механического воздействия на него посторонних предметов – снега, льда с крыши здания и т.д.

Выбирая место для крепления внешнего блока на стене здания или крыше, необходимо соотнести его расположение с внутренним корпусом системы. Так как перепад высоты между ними должен строго соответствовать показателям, приведенным в прилагаемой к модели инструкции.

Поверхность, на которую будет крепиться блок, должна быть ровная и прочная. Это необходимое требование, так как возникновение вибрации во время эксплуатации кондиционера недопустимо.

В случае, когда владелец сплит системы устанавливал ее самостоятельно, именно он несет всю ответственность за безопасность монтажных работ.

Расположение и крепление внутреннего блока

К монтажу части системы, устанавливаемой внутри помещения, нужно подойти с особой серьезностью. И прежде всего, подобрать место для ее крепления. Учитывается удаленность отопительных приборов, предметов из обстановки комнаты, которые могут затруднять движение воздушного потока, расположение зон для работы и отдыха.

Внутренний блок, как и внешний, устанавливается на кронштейны. Их необходимо надежно прикрепить к потолку или стене (это зависит от модели системы). Если блок устанавливается на пол, то он не требует закрепления, а просто должен занять устойчивое горизонтальное положение.

Блоки на кронштейнах, тоже должны стоять прочно, чтобы избежать возникновения вибрации во время их эксплуатации.

Прокладка коммуникаций

Следующим этапом в работе по установке сплит системы станут действия, связанные с соединением двух блоков. Внешний и внутренний блоки между собой объединяются электропроводом и двумя медными трубками.

Вариантов для осуществления этих работ есть два:

• прокладка коммуникаций в углублении, сделанном в стене, напольном покрытии или потолке;
• укладка трубок и провода в декоративном пластиковом коробе.

В первом случае выполняют штробление стен для получения углубления, в которое будут уложены все коммуникации. Положительной стороной такой укладки является то, что провода и трубки будут скрыты, конструкция не испортит дизайн помещения. Но штробление – это очень трудоемкий процесс, отнимающий много сил и времени.

Второй способ укладки коммуникаций (в короба) более прост, но при этом страдает внешний вид стен, потолков, пола. Хотя и здесь можно найти выход.

При соединении блоков сплит системы очень важно проследить за тем, как укладываются трубки – нужно избегать их перегибов, скручивания, удаление «лишних» частей трубок тоже недопустимо.

Подготовка системы к работе и ее тестирование

После проведения всех монтажных работ по установке сплит системы необходимо еще раз проверить качество их выполнения. Убедиться в правильном подключении электропитания, надежности конструкций.

На этапе запуска системы стоит еще раз изучить инструкцию от производителя модели кондиционера и выполнить все рекомендации, данные в ней.

Первое включение системы является тестовым. Оно осуществляется при помощи специальной программы. Тестирование покажет недочеты в работе системы, которые обязательно нужно устранить перед тем, как кондиционер начнет работать постоянно.

Подобный тест для системы рекомендуется проводить при дальнейшей ее эксплуатации с целью предотвращения поломок.

Как можно заметить, установка сплит системы очень ответственный и трудоемкий процесс. Он требует определенных знаний технического характера, владения специальными навыками работы различными инструментами, поэтому решение о самостоятельной установке кондиционера должно быть обдуманным.

oventilyatsii.ru

---

•
  Картофелесажалка для мотоблока своими руками размеры чертеж картинки
•
  Ежедневная оплата
•
  Как сделать арку
•
  Циркулярная пила дисковая ручная
•
  Диффузионная мембрана
•
  Циркулярная пила дисковая ручная
•
  Протяжка для проводов и кабелей
•
  Снип ii 89 80
•
  Цвет проводов фаза ноль земля
•
  Штукатурка откосов
•
  Фонари на солнечных батареях для дачи или загородного дома
