Создайте сверлильный станок из дрели своими руками, чертежи в помощь! Сверлильный станок самодельный


Сверлильный станок из дрели своими руками, виды конструкций, чертежи

C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.

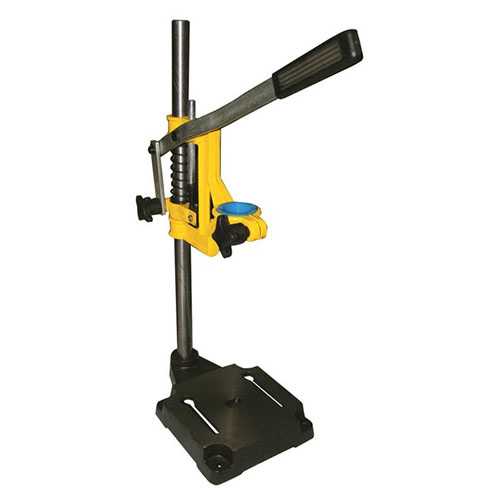

Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.

Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.

Сверлильный станок из дрели своими руками, чертежи

Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.

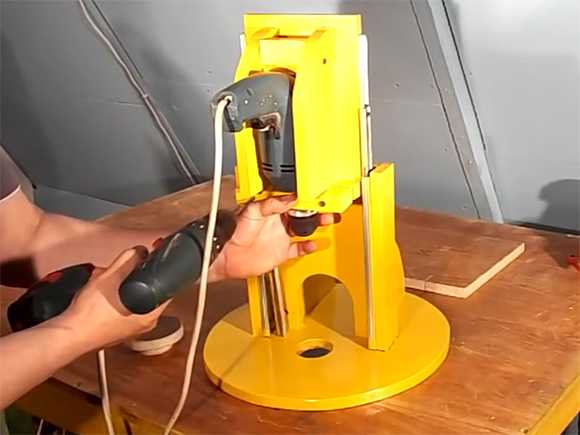

Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.

Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.

На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.

Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.

Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.

Простые конструкции самодельных стоек для сверлильного станка

Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.

Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.

Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.

Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.

Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:

Высокая точность их исполнения практически не имеет люфтов.

Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.

Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.

Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.

А вот и видео:

Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.

Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:

Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.

Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.

Более мощные конструкции   сверлильных станков

И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:

И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:

Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.

Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

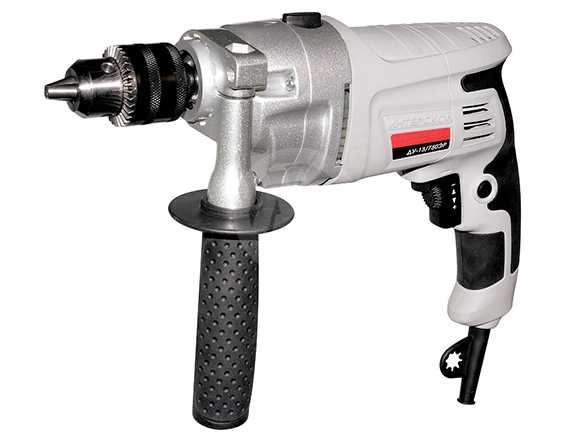

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами ;)

Рекомендуем другие статьи по теме

stroi-specialist.ru

Настольный сверлильный станок своими руками (самодельный)

Содержание

В современном производстве применение разнообразных станков стало настолько популярно, что сейчас без этого оборудования не обходится ни одна приличная мастерская.

И действительно, мини сверлильный станок с ЧПУ позволяет человеку заниматься выполнением таких работ, которые он самостоятельно завершить если и сможет, то с применением огромных затрат времени.

Это касается обработки металлов, дерева и других плотных материалов, которые довольно сложно использовать без специализированного оборудования. Еще один большой плюс станков в том, что изготовить сверлильный станок своими руками не представляет из себя ничего сложного.

Самодельный сверлильный станок из электрической дрели

При желании человек с базовыми навыками механика сможет собрать самодельный сверлильный станок за пару дней. Именно о сборке самодельных сверлильных станков сейчас и пойдет речь в данной статье.

Особенности и назначение

Сверлильные станки используются в промышленности крайне широко. По сути, именно их изобретение стало настоящим переворотом в мире промышленников, которые желали быстро нарастить темпы производства.

И действительно, наличие станков на производстве – это настоящее благо. Качественный сверлильно-пазовальный агрегат способен выполнять работы с удивительной точностью, при этом снижая требования к изначальным навыкам человека, что использует его в работе.

Объясняется такой феномен очень легко. Давайте представим, что вам необходимо создать металлическую пластину с десятью отверстиями на ней.

Отверстия должны быть разных диаметров. От самых маленьких, до крупных. Пластина при этом имеет толщину в 3-5 мм. То есть для работы по металлу придется использовать достаточно мощное сверло.

Самодельный настольный сверлильный станок

Отметим, что крупные сверла используются крупными инструментами, такие дрели, как правило, достаточно тяжелые. Неподготовленному человеку даже держать в руках их будет сложно. Не говоря уже о выполнении более-менее длительных работ.

Плюс к этому стоит понимать, что от вас будет требоваться филигранная точность, ведь эта деталь является всего лишь частью более крупного механизма.

Один небольшой промах, и вся конструкция может стать полностью непригодной для работы. Особенно это касается станков для сверления печатных плат. При обработке плат точность их разметки определяется десятыми долями миллиметра.

Если дать человеку все необходимое оборудование, то даже с наличием опыта он будет возиться с пластиной не меньше, чем пару часов. При сверлении плат этот показатель затрат времени может удвоиться.

И это в том случае, если вы имеете опыт работы и соответствующие навыки. Если же его нет, то на заготовку одной только пластины может без преувеличения уйти целый день.Если же использовать в работе мини станок, то время работы сокращается в несколько раз. На нем уже зафиксирован весь необходимый инструмент. Сверло стабилизировано и четко направлено.

Сверлильные станок для печатных плат сделанный своими руками

Все что от вас требуется – это правильно установить пластину на координатный стол, запустить двигатель и просверлить отверстие. Затем сменить положение детали и продолжать работу по той же технологии. Как вы сами видите, продуктивность производства выходит на качественно новый уровень.к меню ↑

Составляющие станка

Теперь обратимся непосредственно к составляющим станка. Ведь если вас интересует вопрос, как делают сверлильные станки или как сделать сверлильный станок своими руками, то в первую очередь вам надо разобраться с деталями, что будут применяться при его сборке.

К счастью, мини настольный сверлильный аппарат сделанный своими руками состоит из нескольких основных деталей. Устройство сверлильного станка определяет качество работы самого устройства, однако здесь все зависит от многих факторов.

Итак, сверлильные станки состоят из:

  • станины или основания;
  • закрепляющей рейки или рамы;
  • механизма регулирования положения устройства;
  • крепления для рабочего механизма;
  • двигателя или механизма, что выполняет непосредственно сверление;
  • переходников, цанг и других подобных материалов;
  • всевозможных ручек, стабилизирующих ножек и других дополнительных деталей, что используются для улучшения конструкции устройства.

Стоит заметить, что практически не имеет значения, рассматриваете ли вы настольный сверлильный станок для обработки печатных мини плат или стандартный стационарный образец.

data-ad-client="ca-pub-8514915293567855"data-ad-slot="5929285318">

Вы, конечно же, будете использовать разные детали для сборки самодельного сверлильного станка, однако общая схема и устройство сверлильного станка останется все той же. Разница будет только в конкретных деталях и их габаритах.

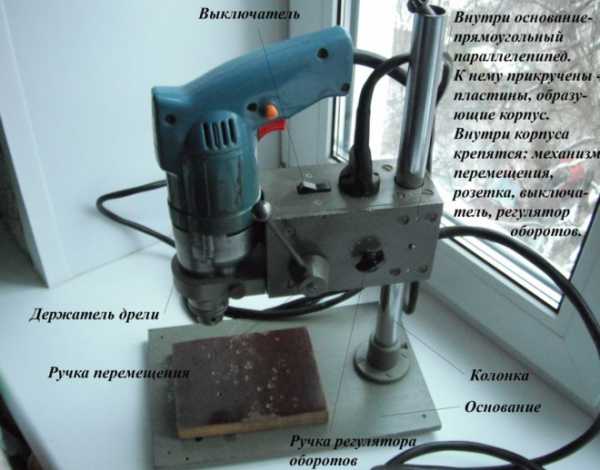

Схема составных частей самодельного сверлильного станка

Например, самодельный настольный агрегат для сверления мини плат под электронику будет монтироваться на мелкую станину. В большинстве случаев вам не понадобится даже тумба. Достаточно будет взять крупную тяжелую рейку, которая по своему весу будет составлять минимум половину конструкции устройства для сверления плат.

Также при разработке мини плат вам понадобиться куда более простой и мелкий двигатель, так как сверление мини плат предусматривает необходимость более ювелирной работы, где мощность не является приоритетом.к меню ↑

Подбор деталей для сборки

В первую очередь всегда обращают внимание на станину или основание. Основание для внушительного станка должно быть очень прочным и устойчивым. Необходимо для таких целей использовать стол с хорошими опорами, специальные подставки, можно крепление от фотоувеличителя и т.д. Подойдет даже тумба нужных размеров и габаритов, но тут уже решать вам.

Если же мы рассматриваем настольный образец, то координатный стол тут будет выступать первым основанием, на которое уже устанавливают сам настольный сверлильный станок. В таком случае станину можно будет сделать из металлической пластины или чего-то подобного.

Что интересно, некоторые умельцы умудряются собрать стол или станину для станка даже из древних частей фотоувеличителя. То есть на изготовление можно применять самые разнообразные детали.

Еще один пример сновных элементов конструкции самодельного станка

Главное, чтобы стол или станина, на которую крепят устройство, была крайне устойчивой и не давала вибраций во время работы.

Раму для крепления можно сделать своими руками. Точно так же обходятся и с креплением для рабочего механизма. Здесь можно использовать металлический уголок с просверленными отверстиями или что-то подобное.

Уголок крепят на стол шурупами или приваривают к станине. Там же устанавливают подъемный механизм. Его делают из старого домкрата, амортизирующей трубы, раздвижных реек и других подобных механизмов.

Движок для работы потребуется достаточно мощный, поэтому вам придется перебрать несколько вариантов. Причем стол и основание станка должны без проблем выдерживать его вес и гасить вибрации во время работы.

Неплохой на изготовление подойдет асинхронный движок от стиральной машинки или чего-то подобного. Можно воспользоваться и движком от дрели или самой дрелью.к меню ↑

Схема создания станка

Если рассматривать только простейшие модели оборудования, которые можно быстро собрать своими руками. То лучше всего для этих целей подходит стандартная схема сборки сверлильного оборудования.

Однако отметим сразу, что есть две основные технология его сборки. Первая – более простая, заключается в использовании готовой дрели, которую просто прикручивают к креплениям.

Пример горизонтального самодельного сверлильного станки из мотора от стиральной машины

Вторая же – это довольно сложный вариант, и он заключается в сборке станка из отдельного двигателя, цанг, направляющих и т.д.

Этапы работы:

  1. Собираем стол и основание под мини станок, занимаемся креплением станины.
  2. Монтируем основную стабилизирующую раму.
  3. Подключаем крепление для движка.
  4. Занимаемся обустройством подъемного механизма.
  5. При необходимости устанавливаем пружины и амортизаторы.
  6. Монтируем рабочий элемент станка.
  7. Подключаем все контакты, устанавливаем сверло.

При сборке станка из готовой дрели работать вам будет проще. Все что от вас требуется – это создание крепкой рамы с возможностью подъема и опускания сверлильного механизма, к которой затем подключат дрель.

Возиться с блоками питания и сборкой движка здесь нет нужды. Нужно просто хорошенько зафиксировать инструмент и подключить его к электричеству.

Сборка движка уже предусматривает монтаж блока питания, преобразователя и, если двигатель имеет непрямую передачу усилий, механизмов, что занимаются их передачей.

Поэтому для подготовки второго варианта придется потратить больше времени, сил и энергии. Да и определенные инженерные навыки тоже не будут лишними.к меню ↑

Самодельный сверлильный станок из обычной дрели (видео)

data-full-width-responsive="true"data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Сверлильные

ostanke.ru

предназначение, конструкция и принцип работы, изготовление своими руками

Чаще всего для сверлильных работ применяются обычные дрели, так как работы по сверловке особой сложностью не отличаются. Поэтому сверлильные станки в большинстве случаев домашним мастерам не нужны. Особенно популярны такие агрегаты среди радиолюбителей. Однако и те, кто достаточно часто занимается ремонтными работами, могут быть заинтересованы в сверлильном устройстве. Покупать промышленные станки для сверления и применения их в быту дорого. Решить проблему можно достаточно просто. Для этого нужно только изготовить сверлильный станок своими руками.

Сверлильный станок: принцип работы

Нередко возникают ситуации, при которых ручная или электрическая дрель не способна выполнить поставленную задачу. Так, например, для изготовления печатных плат необходимо сверлить много отверстий с малым диаметром в 0,5-1 мм. Дрелью такую работу производить не очень удобно, кроме этого, может сломаться сверло.

При подобных работах может выручить самодельный сверлильный мини-станок.

Конструкция станка для сверлильных работ

Несмотря на то, что конструкция агрегата кажется сложной, состоит он всего из четырех деталей.

Основные части сверлильного станка:

  • двигатель;
  • передаточный механизм;
  • рабочий орган;
  • орган управления.

В таком устройстве электрический мотор с помощью передаточного механизма передает движение к рабочему органу, которым является сверло. Рабочий орган крепится в патрон, который насажен на вращающийся вал (шпиндель).

К шпинделю вращение передается посредством ременной передачи. Используя реечную передачу, патрон со сверлом можно поднимать и опускать, повернув для этого рукоятку.

Орган управления агрегата находится на передней панели станка, на которой располагаются кнопки включения и выключения электродвигателя. В зависимости от необходимого направления вращения сверла, станок включается с помощью любой из крайних кнопок. Выключить устройство можно нажатием средней красной кнопки.

К основанию оборудования неподвижно монтируется вертикальный винт-колонна. Для перемещения вокруг него шпиндельной бабки используется одна из рукояток. С помощью второй рукоятки шпиндельная бабка фиксируется в нужном положении. Станки оснащаются специальной шкалой, на которой отражается глубина глухих отверстий.

Скорость сверления устанавливается в зависимости от того, какой материал имеет обрабатываемая заготовка. Для этого на шкив определенного диаметра перебрасывается ремень ременной передачи, и устанавливается определенная частота вращения шпенделя.

Описанная конструкция станка является одной из самых простых. На производстве чаще всего устанавливаются сверлильные агрегаты с более сложными схемами.

Инструкция по изготовлению сверлильного станка

Предлагаемое самодельное устройство сможет без труда и с минимальными усилиями высверливать отверстия на высокой скорости. При этом глубина выполненных отверстий будет одинаковой. Кроме этого, в агрегате можно будет регулировать положение инструмента, благодаря чему он будет способен выпиливать из дерева идеально ровные квадраты.

Для изготовления самодельного станка понадобится подготовить:

  • деревянную доску с толщиной в 2 см;
  • длинный стержень с резьбой;
  • столярный клей;
  • короткие шурупы – 20 штук;
  • длинные шурупы – 30 штук;
  • небольшой ящик с направляющими;
  • планку из дерева;
  • отвертку;
  • струбцину;
  • дрель;
  • наждачную бумагу;
  • пилу по дереву;
  • линейку;
  • карандаш.

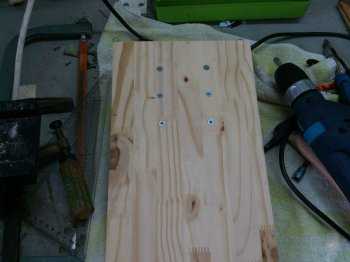

В первую очередь своими руками необходимо изготовить базу будущего сверлильного агрегата.

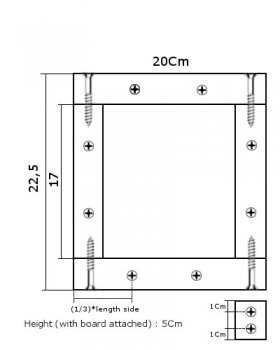

  1. Вырезать основную пластину прямоугольной формы и четыре бруска.
  2. К краям формы приложить подогнанные по ее размеру бруски.
  3. Конструкцию закрепить струбцинами.
  4. Отступив от края 1 см, отметить карандашом места расположения саморезов, и провести сверление.
  5. Места крепления основы и брусков смазать клеем, соединить элементы и прикрутить саморезами.

После того как клей полностью высохнет, струбцины нужно будет снять. База готова, теперь следует приступать к выполнению руки станка.

  1. На прямоугольной доске длиной в 40см необходимо сделать разметку. Для этого вдоль основания нужно прочертить линию центра и отступить от нее в каждую сторону по 5 см.
  2. На отмеченном расстоянии необходимо будет прикрепить бруски, каждый из которых должен быть длиной в 17 см.
  3. Приложить бруски по разметке и по центру прикрутить саморезами.

Для более надежного соединения элементы можно предварительно промазать клеем.

На следующем этапе изготовления сверлильного станка своими руками выполняется самая сложная часть агрегата, а именно — его движущийся элемент. Для его изготовления берутся две планки длиной в 25 см и направляющие.

  1. От краев планок отступить по 1,5см, и провести две параллельные линии, по которым будут расположены направляющие.
  2. Отметить места крепления саморезов.
  3. Установить направляющие так, чтобы они свободно скользили.
  4. Просверлить под саморезы отверстия.
  5. К одной планке прикрепить направляющие.
  6. Вторую планку с помощью саморезов соединить с брусками рукава, и только после этого прикрепить к ней вторые направляющие.

Составляющие конструкции готовы. Все их линии, поверхности и углы должны быть ровными. Теперь рукав нужно положить на ровную поверхность, а базу станка установить перпендикулярно, и соединить все струбциной. Если получился прямой угол, то отмечается линия крепления рукава и базы, после чего детали соединяются саморезами.

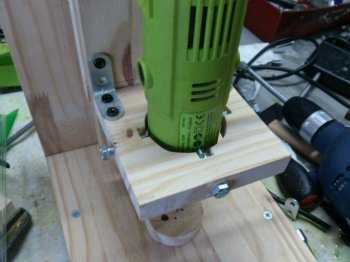

В качестве поддержки для дрели будет служить еще одна планка из дерева, которая должна быть квадратной. В ее середине сначала нужно будет вырезать круг, а затем при помощи L -образных кронштейнов прикрепить планку к станку.

Чтобы планка-поддержка получилась универсальной, с четырех сторон внутри круга нужно вырезать небольшие квадратные отверстия, а снаружи в этих же местах просверлить продольные отверстия. После этого в них вставляются винты, с помощью которых можно надежно фиксировать дрель любых размеров.

Чтобы дрель во время работ была устойчивой, из еще одной планки изготавливается верхняя часть поддержки. Для этого вырезается круг, и с одной стороны отрезается часть планки. Оставшаяся часть болтами крепится к движущейся конструкции.

Последним элементом, который необходимо установить в станок, является стопор. Он понадобится для того, чтобы при сверлении можно было менять глубину отверстий.

Стопором будет служить длинный стержень с резьбой, под который в основании конструкции сверлится отверстие. Затем в небольшом бруске дерева делаются два отверстия, одно из которых должно располагаться горизонтально, а другое – вертикально. В горизонтальное отверстие нужно будет вкрутить винт, часть которого должна выйти с другой стороны. В вертикальное отверстие просто вставляется резьбовая пробка.

Теперь брусок нужно установить между движимой установкой и основанием, в которое следует вставить длинный стержень. Пропустив стержень через резьбовую пробку, его нужно затянуть до конца.

Работы по изготовлению сверлильного станка закончены. Устройство готово к выполнению процесса сверления.

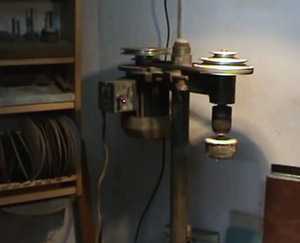

Сверлильный станок на базе асинхронного двигателя

Своими руками можно создать станок из электродвигателя от какого-либо агрегата, который отслужил свой срок. Такой мотор станет движителем для сверлильного мини-станка. Наилучшим вариантом считается двигатель от барабанных стиральных агрегатов.

Так как двигатель от стиральной машинки имеет большой вес, и его мощность выше, чем у электродрели, для него необходимо будет подготовить мощную стойку и основание.

Чтобы двигатель как можно меньше вибрировал, его располагают как можно ближе к стойке. При этом необходимо дополнительно установить шкивы с ременной передачей.

Для изготовления конструкции шкивы необходимо подготовить:

  • шестигранник;
  • два подшипника;
  • шестерню;
  • зажимное кольцо из прочной стали;
  • две трубки небольшой толщины, одна из которых должна быть с внутренней резьбой.

Чтобы выполнить подвижную часть передаточного устройства агрегата, на шестигранник нужно надеть шкив и присоединить металлическую трубку со стальным кольцом и подшипником. Эти элементы должны быть плотно соединены между собой, иначе под воздействием вибрации они очень быстро разрушатся.

Из трубки с надпилами и шестерни выполняется регулировочный комплекс устройства. Трубка должна быть такой длины, чтобы патрон по ней мог подняться на необходимую высоту. В нее же впрессовывается ось с шестигранником.

Описанную конструкцию своими руками изготовить достаточно сложно. Для более легкого исполнения ее рекомендуется собрать по аналогии со станком с электродрелью. Также стоит отметить, что добиться точного размера отверстий с помощью такого агрегата не получится.

Работы по созданию своими руками самодельного сверлильного станка требуют терпения и настойчивости. Но те домашние мастера, кому такой агрегат действительно необходим, полученным результатом будут довольны.

Оцените статью: Поделитесь с друзьями!

stanok.guru

Самодельный микро сверлильный станок

Тонкие сверла, диаметром менее одного миллиметра, очень легко ломаются, если не выдерживать строгий перпендикуляр к заготовке, во время сверления. Поэтому желательно использовать микро сверлильный станочек и он сэкономит Вам сверла и деньги.

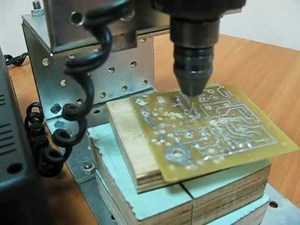

На фото - Мой станок, как один из множества вариантов.

Небольшой видео тест

В большинстве случаев такой сверлильный станочек делается домашними мастерами из подручных материалов. Предлагаю Вам посмотреть мой вариант самоделки -- Из того, что было ! --.

ПУНКТ 1. Материалы и инструменты:

• Механизм от старого фотоувеличителя• Кусок ЛДСП• Микро дрель (самодельная)• Электро лобзик• Электро дрель• Струбцина, угольник, линейка, карандаш• Метчик М3, М9, 5 шт. болтов М3• Пружина (не обязательно)

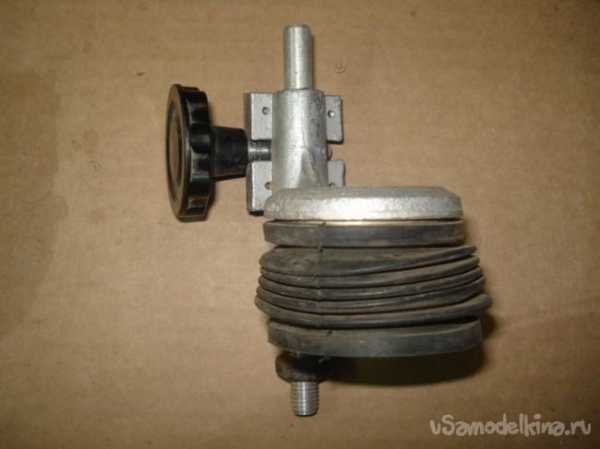

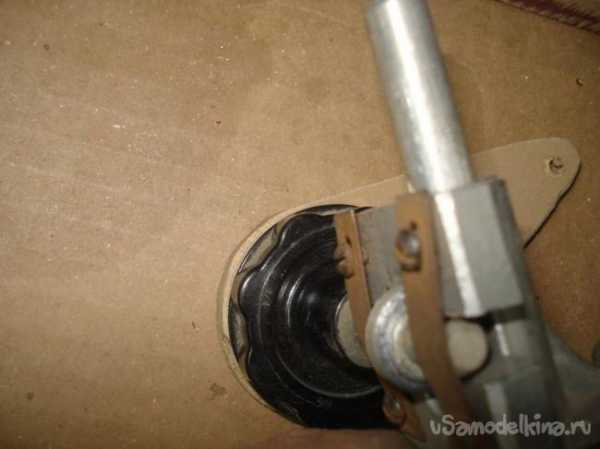

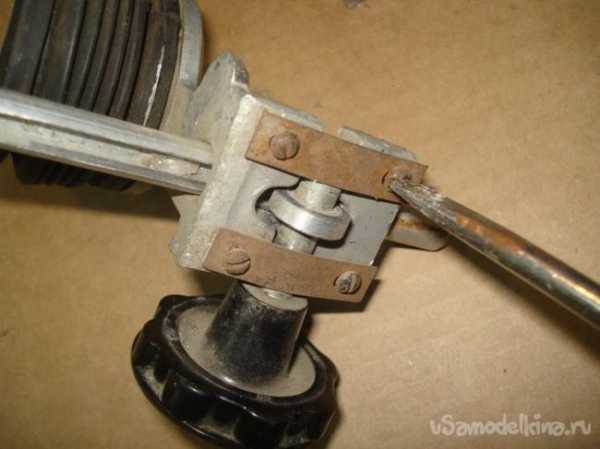

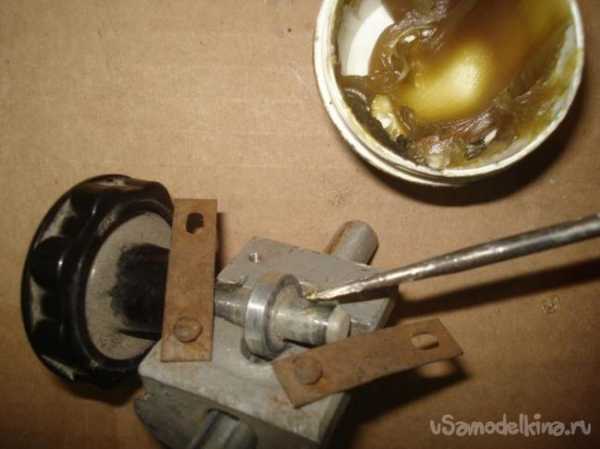

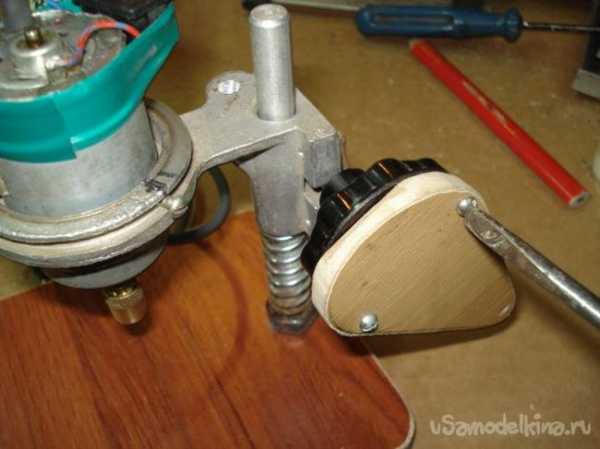

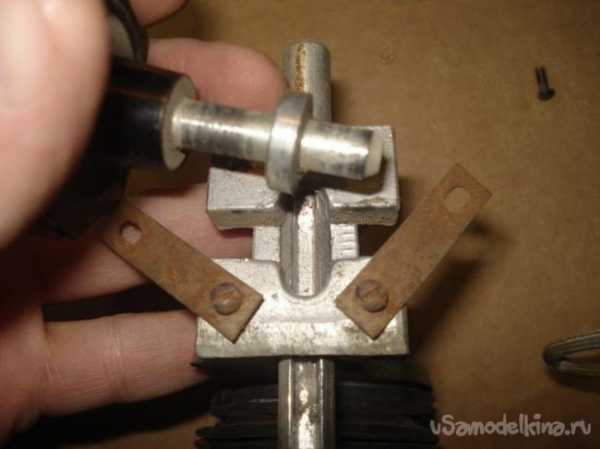

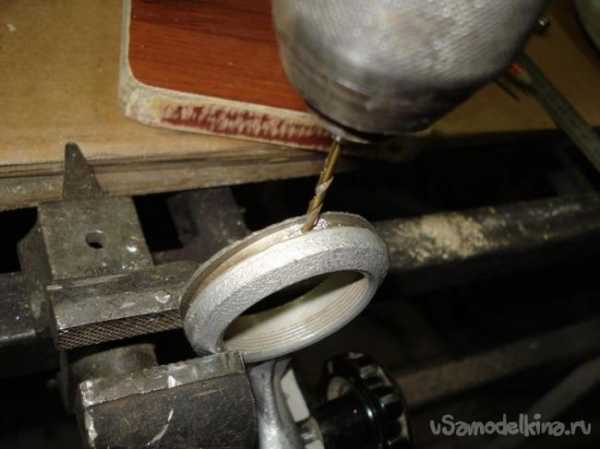

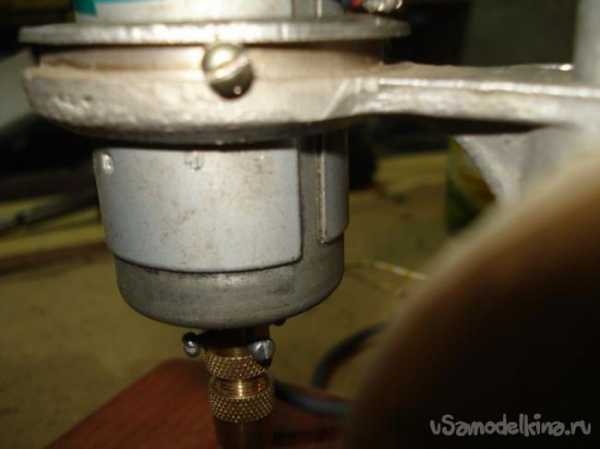

ПУНКТ 2. Слесарные работы.Вот такой старый механизм, регулятор резкости от советского фотоувеличителя, подвернулся мне под руку, поэтому было решено применить его для данного устройства.

Если вы не левша, то необходимо переставить ручку на противоположную сторону. Открутим две пластины крепление механики и развернем ручку.Сразу подадим густую смазку в узел вращения, ведущее колесико смазывать не надо.Удалим ненужную нам резиновую гофру.Подберем и установим подходящую пружину, для облегчения обратного хода.Разметим на ЛДСП квадрат со сторонами 120х120 мм.Зафиксируем заготовку струбциной и выпилим основу для станка.Нанесем по контуру подходящей трубки разметку для скругления углов.Обработаем на абразивном камне углы и кромки.Получилось вот такое основание (мини станина).Из ламината сделаем ручку управления (подачи).Начертаем ее вид.Наметим точки под крепежные болтики.Просверлим отверстия сверлом d= 4 мм.Выпиливаем по контуру лобзиком.Обрабатываем на точильном камне, скругляем острые кромки и примеряем на место.Совмещаем отверстия с выпуклыми выступами на ручке.Сдвигаем совмещая по центру.Намечаем острым шилом точку сверления.Сверлим отверстие d=2.5 мм.Совмещаем и фиксируем шилом оба отверстия и намечаем вторую точку для сверления.Просверливаем второе отверстие.Подбираем подходящие по размеру болтики М3.Нарезаем соответствующую метчиком резьбу М3. Нарезку производить очень аккуратно, взад-вперед-взад-вперед, по понемногу, чтобы хорошо очищалась стружка и не лопнул хрупкий совковый материал.Как результат, резьба получается качественная.Примеряем как все совпадает.Намечаем в основании станины точку крепления оси механизма.В несколько этапов просверливаем отверстие d=9 мм.Примеряем как подходит микро дрель к крепежному кольцу механизма.Придется развернут скобу на 180 градусов. Разберем снова крепление и развернем на оси скобу, соберем о обратном порядке.Теперь запас хода увеличился.Намечаем три точки под отверстия болтов крепления мотора, расположим их треугольником.Сверлим сверлом d=2.5 мм.Нарезаем метчиком резьбу М3.Подберем подходящие по длине три болтика М3.Вот что должно получиться.За одно просверлим отверстие для лампочки (светодиода) подсветки рабочей зоны.Сделаем наклон сверла по направлению к центру станины, чтобы светодиод светил непосредственно в рабочую зону.Отверстие не досверливаем немного до конца, чтобы получился рубец ограничитель для лампочки.Устанавливаем мотор на нужную высоту и равномерно зажимаем болтиками.Прогоняем резьбу М9 в ЛДСП.Вкручиваем ось и контрим гайкой.Установим ручку подачи на место.Ослабим болты подъемного механизма и выставим необходимый угол поднятия ручки, закрутим обратно.Примерно выглядит так.Благодаря наличию разрезной трубки на корпусе мотора, происходит равномерное и сильное зажатие дрели всего лишь небольшим затягиванием трех болтиков крепления.Просверлим еще небольшое отверстие для будущего крепления кабеля питания.На этом слесарные работы закончены.

ПУНКТ 3. Электрика.Возьмем подходящую лампочку, в зависимости он напряжения питания мотора, если надо, установим понижающий резистор.

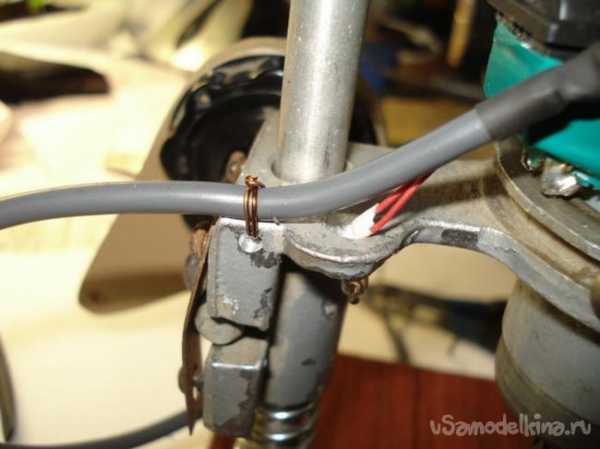

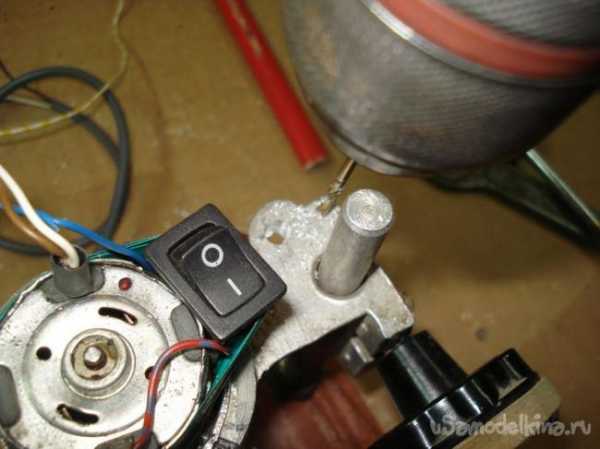

Припаиваем провода на выводы мотора.Для изоляции и удобства монтажа используем термоусадочную трубку.Установим лампочку на свое место.Зафиксируем кабель парой витков проволоки.Все готово.

ПУНКТ 4. Проверка в работе.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Как сделать самодельный сверлильный станок своими руками

В широком перечне слесарных работ сверловка, пожалуй, является наиболее простой и доступной каждому операцией. Как правило, на производстве, сверлильные работы осуществляются при помощи различных сверлильных станков.

Содержание

В зависимости от выполняемых задач это могут быть и самые обычные одношпиндельные агрегаты, и многофункциональные мультишпиндельные станки с числовым программным управлением.

Самодельные настольные сверлильные станки

Однако не будем отвлекаться на описание всевозможных промышленных сверлильных установок, тем более что домашнего мастера, для кого и предназначена данная статья, едва ли заинтересуют тонкости конструкции универсального вертикального сверлильно-расточного автомата. А вот конструкция простейшего самодельного сверлильного станка, который можно собрать из подручного материала в домашних условиях, заинтересует всякого «рукастого» мастера.

Для выполнения сверлильных работ в домашних условиях, в большинстве случаев, достаточно иметь обычную электродрель.

Однако при выполнении работ, требующих большой точности или высверливания множества отверстий малого диаметра, что особо актуально для радиолюбителей при изготовлении печатных плат, потребуется сверлильный станок, так как электродрель не обеспечит ни должной точности, ни качества сверления.

Безусловно, сегодня в любом специализированном магазине продается множество моделей различных станков, в том числе, и сверлильных, предназначенных для использования в условиях домашних мастерских. Однако, стоимость у них немалая, и далеко не каждый может позволить себе подобную покупку, тем более что при наличии определенных навыков и желания простейший сверлильный станок можно изготовить самостоятельно.

Наиболее распространенными типами самодельных сверлильных станков являются:

  • Сверлильные станки на основе электродрели
  • Сверлилные станки на основе асинхронного двигателя от бытовых электроприборов

Рассмотрим в общих чертах технологию изготовления каждого из этих станков.

Сверлильный станок на основе электродрели

Благодаря простоте изготовления сверлильные станки на основе электродрели наиболее часто можно встретить в домашних мастерских.

Вес электродрели небольшой, поэтому для изготовления вертикальной стойки не потребуется каких-либо особо прочных материалов, ее можно сделать даже из досок или древесно-стружечной плиты.

Конструкция сверлильного станка состоит из 4 основных элементов:

  1. Основание (станина)
  2. Вертикальная стойка или брус
  3. Механизм подачи
  4. Электродрель

К выбору основания станка, станине, следует подойти особо серьезно. Чем массивнее она, тем меньше вибрации будет ощущаться при работе. Если в вашем хозяйстве сохранился старый фотоувеличетель для проявки снимков, его можно после небольшой доработки приспособить в качестве основания со стойкой. В случае же, если ничего, что можно бы было приспособить в качестве станины со стойкой у вас не нашлось, этот элемент можно изготовить из мебельной плиты толщиной не менее 20 мм.

При креплении стойки к станине крайне важно получить прямой угол, так как от этого будет зависеть точность и качество сверления. К стойке при помощи шурупов следует закрепить две направляющие, вырезанные из металлических полос, по которым передвигается вверх и вниз колодка, к которой и крепится дрель. Колодку следует изготовить таким образом, чтобы с помощью металлических хомутов можно было плотно зажать дрель.

Для снижения вибрации, между корпусом электродрели и колодкой можно установить резиновую прокладку. Движение по вертикали колодки с дрелью осуществляется при помощи рычага. Для обеспечения удобства работы механизм подачи следует оснастить достаточно мощной пружиной, которая могла бы приводить в исходное положение колодку с дрелью. Один конец пружины будет упираться в колодку, а другой в неподвижный брус, который следует установить на стойке.

В случае если дрель не будет использоваться автономно, для большего удобства можно разобрать ее переключатель и установить кнопку включения-выключения непосредственно на станине.

Сверлильные станки на основе асинхронного двигателя

Во многих домашних мастерских найдутся различные электродвигатели, сохранившиеся после выработки ресурса электроприборов. Для изготовления сверлильного станка наиболее подходящим будет асинхронный электродвигатель, который устанавливается на стиральных машинах барабанного типа.

Следует сказать, что конструкция подобного станка значительно сложнее выше рассмотренной конструкции с использованием электродрели. Помимо прочего, мотор от стиральной машины довольно тяжелый, что создает повышенную вибрацию и требует обязательной установки мошной стойки.

Для уменьшения вибрации следует расположить двигатель как можно ближе к стойке или подобрать довольно увесистую, мощную станину.

Однако следует учесть, что при расположении двигателя близко к стойке, конструкция значительно усложняется, так как возникает необходимость установки шкивы с ременной передачей. При сборке следует по возможности, максимально точно подогнать все детали, так как от этого будет зависеть работоспособность станка.

Для изготовления конструкции шкивы потребуется:

  1. Шестигранник
  2. Стальное зажимное кольцо
  3. Два подшипника
  4. Два обрезка тонкой трубки, одна из которых с внутренней резьбой
  5. Шестерня

Подвижную часть механизма можно изготовить из шестигранника, трубки соответствующего размера, зажимного кольца, подшипников, трубки с нарезной внутренней резьбой к которой будет крепиться патрон. Шестигранник является элементом передаточного механизма, на который надевается шкив.

Для обеспечения надежного соединения с шестигранником, на торцах трубки делаются глубокие надпилы. На трубку вбивается сжимающее кольцо и подшипники. Необходимо добиться того, чтобы элементы конструкции крепились друг к другу очень плотно, в противном случае, конструкция станет разрушаться от вибрации.

Для изготовления регулировочной системы станка потребуется труба с надпилами соответствующего размера и шестерня, зубья которой должны свободно проникать в надпилы на трубе. Чтобы не ошибиться с местами надпилов на трубе и их размером, следует на трубе раскатать пластилин и повести по ней шестерней. Длина трубы-лесенки должна соответствовать высоте, на которую необходимо поднимать патрон со сверлом. Ось с шестигранником впрессовывается в трубу с прорезями.

Описанная выше конструкция довольно сложна в исполнении, и, не будем лукавить, изготовить ее сумеет далеко не всякий. Поэтому, проще всего, при изготовлении станка с асинхронным двигателем, подобрать мощную стальную станину и собрать станок по аналогии с агрегатом с электродрелью. Правда, полностью избежать вибрации, в любом случае, не удастся, и рассчитывать на получение отверстий особо точного размера при использовании данного агрегата не приходится.

Безусловно, в этой статье указаны лишь общие принципы изготовления самодельных сверлильных станков, и она не может служить руководством к действию. Поэтому прежде чем приступить к сборке станка, рекомендуется ознакомиться с чертежами различных конструкций.

Помимо того, радиолюбителям, которые, как правило, высверливают в печатных платах отверстия крайне малого диаметра, рекомендуется собрать указанные конструкции в миниатюре, заменив электродрель микроэлектродвигателем. Вкупе с регулятором напряжения, микроэлектродвигатель позволит получать практически идеальные отверстия. Пример постройки такого станка можно увидеть ниже на фото.

gredx.ru

Сверлильный станок из дрели своими руками по чертежам, видео

Содержание статьи:

Дрель является многофункциональным инструментом, но в человеческих руках на весу от неё трудно получить особую точность сверления. Сверлильный станок из дрели своими руками по предложенным чертежам может оказаться кстати. Если дрель является инструментом повседневного спроса, её можно закрепить на кронштейне хомутами. При включении энергетического инструмента в постоянную композицию, пускорегулирующий узел станка можно вынести.

Когда сверлильный станок необходим

Сверлильный станок из дрели используется теми, кто создаёт самодельные предметы. Изготавливают их с фантазией, найти нужные детали в магазине затруднительно и теряется смысл. Мастера любят всё создавать самостоятельно. Зачастую перед таким умельцем встаёт вопрос точности отверстий, которые он должен просверлить. Все знают, что навесу и на коленке точного выполнения работ не бывает. Потребуется держак, для закрепления инструмента с оснасткой.

Какой именно дрелью воспользоваться, зависит от характера увлечения мастера. Изготовление электронных плат для радиолюбителей требует сечение свёрл от 0,3 мм, вручную при малейшем отклонении от прямого угла сверло лопнет. Только маленький сверлильный станок спасёт положение, но стоит он дорого. Выход один – сделать самому.

На собственном, созданном из подручных материалов станке можно:

  • выполнить сквозные и глухие отверстия;
  • просверлить в тонкой заготовке отцентрованное перпендикулярное отверстие;
  • вырезать отверстие или нарезать резьбу.

Основные части сверлильного станка

Станок сверлильный, значит, предполагается использование дрели в сборе с патроном ключевым или быстрозажимным. Инструмент должен крепиться на надёжной вертикальной стойке и иметь свободу перемещения вверх-вниз. Стойка должна быть вертикально установлена и закреплена на массивной плите снизу, которую называют станиной. Инструмент прост в описании, но чтобы добиться точности выполнения операций, необходимо создать хорошо выверенную конструкцию. В специальных изданиях и интернете можно найти чертежи сверлильного станка из дрели своими руками из различных материалов.

Любой инструмент, создаваемый по стандартам на предприятии, оборудован элементами безопасности – защитными экранами, блокировками от случайного включения. Создавая свой инструмент необходимо позаботиться о защите, принять меры, чтобы станок не попал в руки детям.

Сверление сопровождается сильной вибрацией. Мелкие сотрясения разрушают структуру материалов, точного выполнения операций достичь не удастся. Гасят вибрацию мягкие прокладки, которые монтируют в местах крепления инструмента и массивная станина – вибрационные волны глохнут. Способствует мелкой дрожи инструмента плохая сборка, нарушение центровки, смещение центра тяжести. Все движущиеся части самодельного сверлильного станка из дрели подгоняются потно, с минимальными зазорами.

Строим сверлильный станок по чертежам

В помощь мастеру, первый раз строящему сверлильный станок из дрели своими руками, предлагаются чертежи. Собрать конструкцию из деревянных брусков и использованием мебельной плиты под станину сможет любой человек, владеющий первичными столярными навыками. Крепление конструкции из дерева выполняется саморезами.

Для крепления элементов используют уголки. Узел крепления дрели можно выполнить разборным, на съёмных хомутах, или встроить инструмент намертво. Важной частью устройства станет подвижное салазочное устройство, по которому дрель со сверлом перемещается во время работы. Зачастую для создания полозьев используют мебельные телескопические направляющие. Просто и понятно представлено, как собрать сверлильный станок из дрели своими руками, на видео:

Предложенный вариант является универсальным, одинаково хорошо справляется с металлом, древесиной и другими материалами. Но он громоздок и для мелких операций умельцы изготавливают миниатюрные станочки, используя штатив от фотоувеличителя и сварную станину. В некоторых случаях в ход идёт рулевая стойка от автомобиля. Металлические рамные конструкции требуют слесарных навыков. Как сделать сверлильный станок решается, в зависимости от наличия подручных деталей и назначения приспособления.

Примером совершенно необычной конструкции маленького приспособления для радиомастеров послужит станок из старого школьного микроскопа и двигателя стеклоочистителя автомобиля УАЗ. Двигатель даёт большой крутящий момент, но для его использования потребуется удлинить вал. Его мощности и вращающего момента достаточно для сверления тонких как фольга листов металла. Сам кронштейн нуждается в доработке – убирается точная настройка, микроскопный узел и монтируется миниатюрный движок.

Принципиальные моменты работы на сверлильном станке

Вновь изготовленный станок требует дополнительной наладки. Пробное включение проводят на столе, где убраны все, не относящиеся к делу, предметы. Станок считается правильно собранным и готовым к дальнейшей работе, если:

  • сверло вращается по оси, не создавая быстрым вращением расширяющиеся сектора;
  • опущенное вниз сверло должно точно войти в углубление или намеченную точку на станине;
  • отрегулировано перемещение дрели по салазкам туго, но без заеданий и рывков;
  • для сквозных отверстий приготовлена специальная подложка, чтобы не портить станину.

Во время сверления помнить о нагреве устройства, поднимать периодически оснастку при глубоком бурении, для охлаждения можно использовать жидкость.

Всегда следует помнить, быстроходный режущий инструмент является источником повышенной опасности. Переналадку проводить можно только на обесточенном оборудовании. Глаза всегда должны быть защищены очками.

Подборка различных сверлильных станков, созданных руками мастеров, на все случаи жизни подтверждает неиссякаемую смекалку народных умельцев. В магазине купить можно всё, но создать собственный инструмент – достойно мастера.

Один из вариантов станка сверлильного из дрели — видео

www.glav-dacha.ru

Самодельный сверлильный станок | Своими руками

Предлагаемый в данном мастер-классе самодельный сверлильный станок может с легкостью высверливать отверстия на высокой скорости и с минимальными усилиями при этом глубина отверстий будет одинаковой. Также с его помощью вы сможете выпиливать идеально ровные квадраты из дерева. Все это возможно благодаря регулировке положения инструмента. Стоимость изготовления такой установки не высока.

Материалы

Для изготовления сверлильного станка вам понадобятся:

  • деревянная доска толщиной минимум 2 см;
  • планка из древесины;
  • небольшой ящик с направляющими;
  • длинные шурупы – 30 шт.;
  • короткие шурупы – 20 шт.;
  • столярный клей;
  • длинный стержень с резьбой;
  • карандаш;
  • линейка;
  • пила по дереву;
  • наждачная бумага;
  • дрель;
  • струбцина;
  • отвертка.

Шаг 1. Изготовление базы станка

Первым делом необходимо изготовить базу сверлильного станка. Схема ее приведена ниже.

Для изготовления базы вырежьте четыре бруска и основную пластину прямоугольной формы. Бруски приложите к краям формы, подогнав их по длине, и закрепите всю конструкцию струбцинами. На заготовке отметьте расположение саморезов карандашом, отступив от края на 1 см. Просверлите отверстия. Смажьте места крепления брусков с основой столярным клеем, вновь зажмите струбцинами и прикрутите все это саморезами. После полного высыхания клея струбцины снимите и при необходимости базу зашкурьте.

Шаг 2. Изготовление руки станка

После базы станка необходимо приступить к изготовлению так называемой руки с направляющими. Доска понадобится длиной 40 см. Форма ее также должна быть прямоугольной. Помимо доски отрежьте два бруска длиной по 17 см. Подгоните их и проверьте, чтобы размеры их точно совпадали.

Теперь нужно сделать разметку. Вдоль основания отметьте линию центра и отступите от нее по 5 см с каждой стороны. На этом расстоянии отметьте еще две линии. Так, вы получите расстояние, на котором бруски будут располагаться друг от друга. От этих линий, отступив ровно половину ширины брусков, проведите еще по одной линии – это будет разметка для саморезов.

После этого приложите бруски по разметке и прикрутите их саморезами. Для надежности можете проклеить места соединения столярным клеем.

Шаг 3. Изготовление движущейся части станка

Самая сложная часть в изготовлении сверлильного станка – это размещение и подгонка движущей части конструкции. Для нее нужно отрезать две планки длиной по 25 см.

По краям планок отметьте две параллельные друг другу линии, отступив при этом от края планки на 1,5 см. Эти линии помогут вам закрепить направляющие, установив их на одной высоте. Отметьте места крепления саморезов. Проверьте правильность установки, чтобы планки друг по другу скользили свободно. Если все в порядке, просверлите отверстия под саморезы и к одной из планок прикрепите направляющие.

Вторую планку закрепите саморезами к брускам рукава станка и уже после прикрепите вторые части направляющей конструкции.

Шаг 4. Сборка станка

Если все расчеты вами были сделаны точно и у составных частей станка все поверхности, линии и углы ровные, то собрать конструкцию будет легко. Для начала проверим, все ли сделано, как положено. Для этого рукав положите на ровную поверхность и, установив перпендикулярно к ней базу станка, соедините их струбциной. Линейкой-уголком проверьте, получился ли у вас прямой угол. Если имеются какие-то неровности, их можете исправить, зашкурив проблемное место наждачной бумагой.

Карандашом и линейкой отметьте линии крепления базы с рукавом станка и прикрутите их друг к другу саморезами.

Шаг 5. Изготовление поддержки для дрели

В конструкцию станка стоит добавить еще одну планку. Она послужит поддержкой для дрели. Вырежьте квадрат из дерева. Отметьте его центр и начертите круг. Вырежьте его, чтобы было проще, можете использовать кольцевое сверло подходящего диаметра.

Прикрепите планку к самому станку при помощи L-образных кронштейнов.

Планка-поддержка будет универсальной, и в нее вы сможете вставить дрель разного размера. Для этого с четырех сторон вырезанного круга выпилите небольшие квадратные отверстия и с наружной стороны просверлите в этом же месте продольные отверстия. Вставьте в них винты. Этими винтами вы сможете надежно фиксировать дрель.

Из еще одной планки такого же размера сделайте верхнюю часть поддержки. Для этого также отметьте и вырежьте круг, часть планки срежьте, закрепите оставшуюся часть в верхнем секторе движущейся конструкции. Вкрутите болты.

Шаг 6. Изготовление стопора

Стопор понадобится, чтобы менять глубину отверстий при сверлении, и чтобы они получались не больше и не меньше заданной глубины. В основании сверлильного станка просверлите отверстие под длинный стержень с резьбой.

Отрежьте небольшой брусок дерева и сделайте в нем два отверстия. Одно будет располагаться вертикально, а второе – горизонтально. В горизонтальное отверстие вкрутите винт до конца так, чтобы часть его вышла с другой стороны. Во второе отверстие вставьте резьбовую пробку. Положите брусок дерева между основанием и движимой установкой. Вставьте в основание длинный стержень и закручивайте его до конца, пропустив через резьбовую пробку.

Станок готов!

rukami.boltai.com
