Заземление в частном доме своими руками 220В и 380В: нюансы устройства. Устройство заземления в частном доме своими руками

Заземление в частном доме: системы, схемы, фото, видео

Эксплуатация современной бытовой и компьютерной техники без заземления чревата ее выходом из строя. На значительной части нашей страны, особенно в сельской местности, системы электропередач старого образца. В них наличие защитного заземления не предусмотрено или они находятся в таком состоянии, что просто не удовлетворяют требованиям электробезопасности. Потому приходится владельцам делать самим заземление частного дома или дачи.

Что оно дает

Содержание статьи

Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.

Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.

Основная задача заземления — обеспечить электробезопасность частого дома

Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.

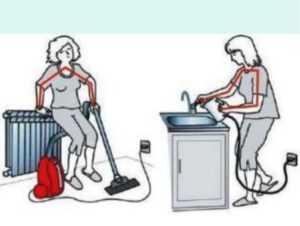

При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.

С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете  разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.

Нужно ли заземление на даче или в деревянном доме

В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.

На дачах высока вероятность попадания молнии

Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.

Системы заземления частного дома

Всего систем шесть, но в индивидуальной застройке применяется, в основном, только две: TN-S-C и TT. В последние годы рекомендована система TN-S-C. В этой схеме нейтраль на подстанции глухозаземлена, а оборудование имеет непосредственный контакт с землей. К потребителю земля (PE) и нейтраль/ноль (N) ведется одним проводником (PEN), а на входе в дом снова разделяется на два отдельных.

Система заземления TN-S-C

При такой системе достаточная степень защиты обеспечивается автоматами (УЗО не обязательны). Недостаток — при отгорании или повреждении провода PEN на участке между домом и подстанцией на земляной шине в доме появляется фазное напряжение, которое ничем не отключается. Потому ПУЭ предъявляет жесткие требования к такой линии: должна быть обязательная механическая защита провода PEN, а также периодическое резервное заземление на столбах через 200 м или 100 м.

Тем не менее, многие линии электропередачи в сельской местности этим условиям не удовлетворяют. В этом случае рекомендована к использованию система TT. Также эта схема должна использоваться в отдельно стоящих открытых хозяйственных пристройках с земляным полом. В них есть риск прикоснуться одновременно к заземлению и грунту, что может быть опасным при системе TN-S-C.

Система заземления частного дома TT

Разница в том, что «земляной» провод на щиток идет от индивидуального контура заземления, а не от трансформаторной подстанции, как в предыдущей схеме. Такая система устойчива к повреждениям защитного провода, но требует обязательной установки УЗО. Без них защиты от поражения электрическим током нет. Поэтому ПУЭ определяет ее только как резервную, если имеющаяся линия не удовлетворяет требованиям системы TN-S-C.

Система заземления ТТ в более понятном изображении

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает.

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Как правильно сделать

Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м).  Штыри между собой соединены металлическими полосами — металлосвязью.

Самая популярная модель заземлителя

Порядок действий

От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей имеющей глубину не менее 50 см.

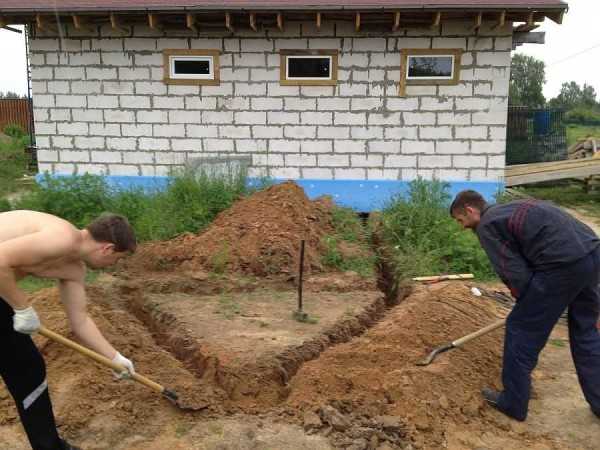

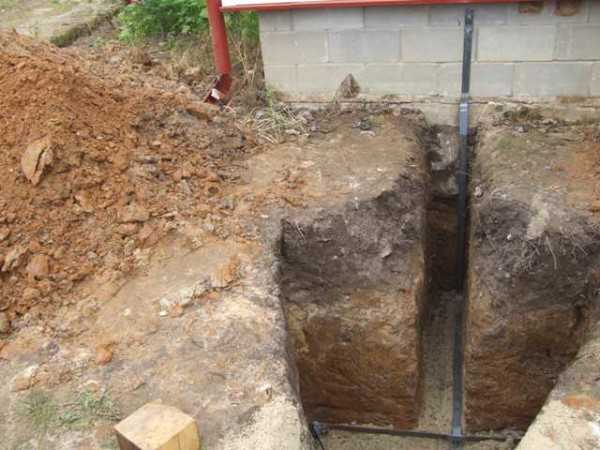

Копают траншею

В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см. Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см.

К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).

Приваренная полоса

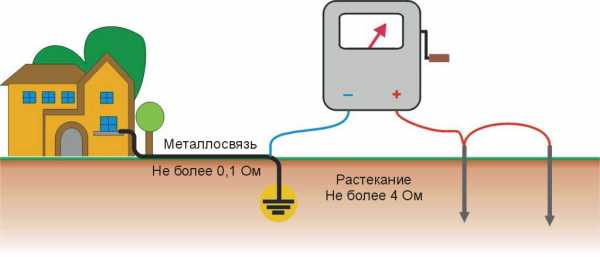

После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.

На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.

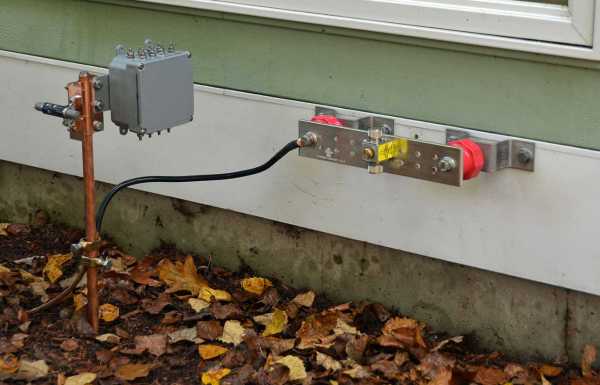

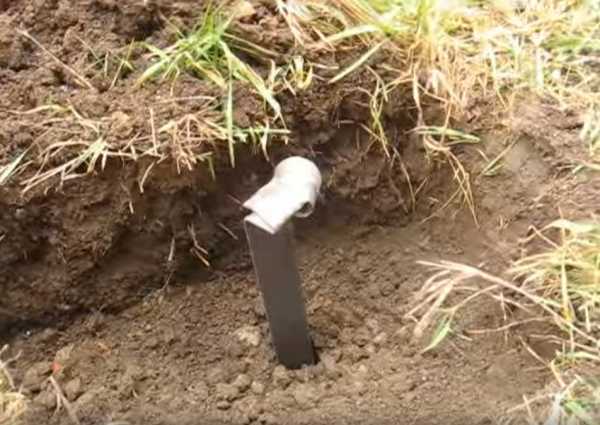

Выход заземления у стены дома с приваренным на конце болтом

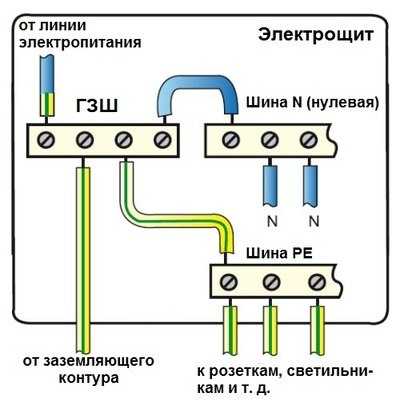

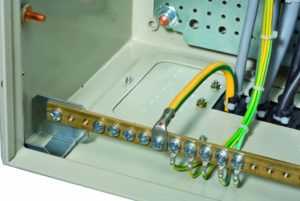

В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по ПУЭ недопустима — только в составе общего кабеля. Это значит, что если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.

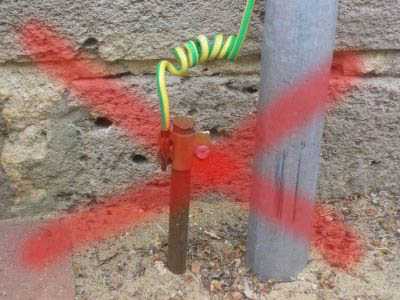

Почему нельзя делать отдельные заземления

Переделывать проводку во всем доме, конечно долго и дорого, но если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования. Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.

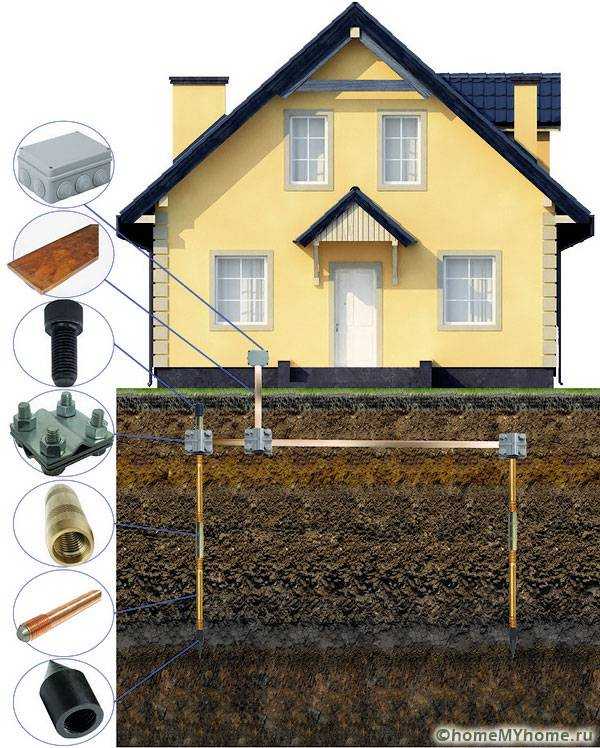

Модульная штырьевая система

Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно

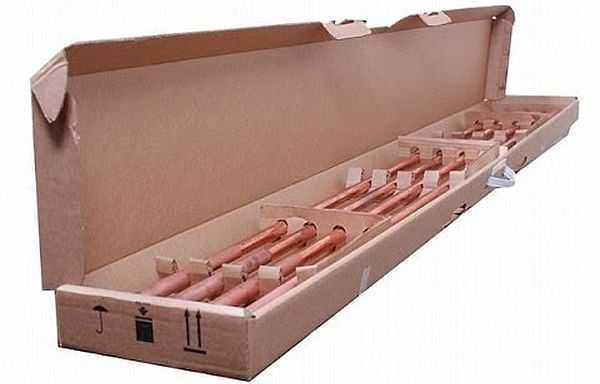

Набор модульной системы заземления

.

Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.

Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.

Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.

stroychik.ru

Устройство заземления в частном доме своими руками

В статье будет затронут вопрос устройства заземления в частном доме, даче или на небольшом производстве своими руками. Многие ошибочно полагают, что заземление — это ненужная, дополнительная вещь, которую из вредности, требует энергоснабжающая организация или проверяющие инспектора.

Самое главное, что должен понять любой потребитель электроэнергии — заземление это неотъемлемая часть любого электроснабжения. Это такая же необходимость, как установка автоматических выключателей в распредщитке, прибора учета и другой аппаратуры.

Чтобы качественно выполнить заземление, необходимо произвести большой объем земляных работ. Грубо рассчитывайте, что минимум, Вам придется вручную вырыть один кубометр земли. Также необходим будет сварочный аппарат и умения сварочных работ.

Самый оптимальный вариант выполнить заземление собственными руками, так как не все электрики любят это делать, да и те кто берется, в большинстве своем делают это не качественно.

И так, как же правильно делается контур заземления?

Существует два самых распространеных варианта контура заземления — треугольником и линейный, в виде сплошной полосы вдоль дома.

Оба правильные. Какой выбрать, решать Вам самим, исходя из свободного пространства возле дома.

контур заземления треугольником линейный контур заземления

Материал для контура заземления

Контур заземления состоит из вертикальных и горизонтальных заземлителей.Материал из которого не рекомендуется делать вертикальные заземлители:

• ⚡рифленая арматура
• ⚡круглая сталь диаметром менее 10мм

Из чего можно делать:

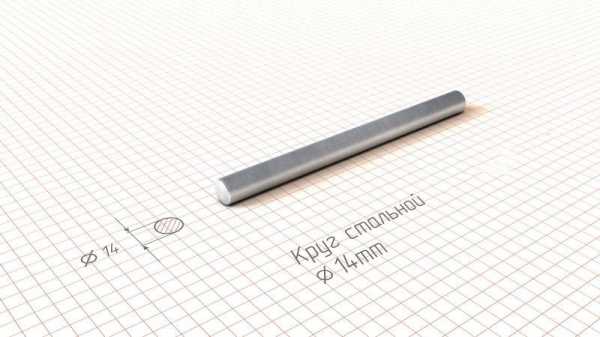

• ⚡круглая сталь 14мм и более (меньшим диаметром электрод проблематично забить в землю)

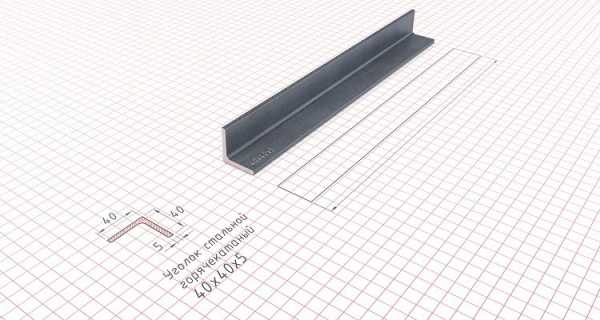

• ⚡стальной уголок размерами минимум 40*40*5

Конец уголка или круглой стали срезают на угол в 30 градусов. Это наиболее оптимальный угол для вхождения стали в землю.

Горизонтальный заземлитель делают из стальной полосы 40*4.

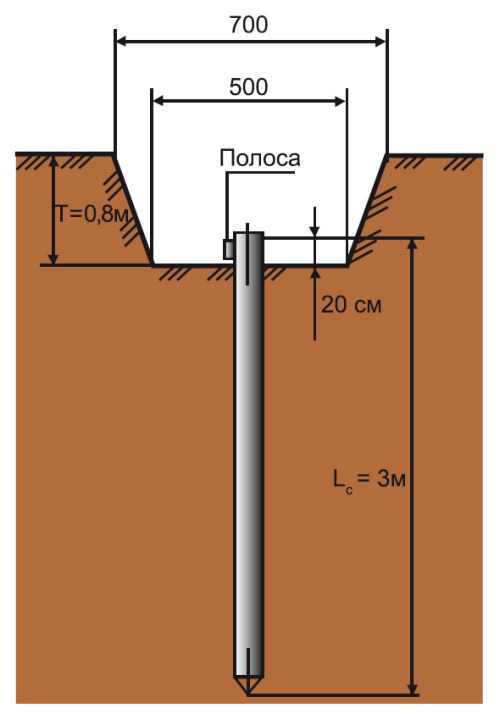

Размеры и расстояния для заземляющих электродов

Обязательные условия которые необходимо соблюдать при устройстве заземления в частном доме:

• • ⚡длина электрода, который забивается в землю. Он должен быть минимум 2,5-3 метра

Изначально лучше брать электрод длиной 3м. Так как в процессе забивания его кувалдой, будет расплющиваться та часть, по которой наносится удар. В конце Вам придется болгаркой несколько сантиметров такого расплющенного электрода срезать.

• • ⚡расстояние между электродами. Оно также должно быть 2,5-3 метра

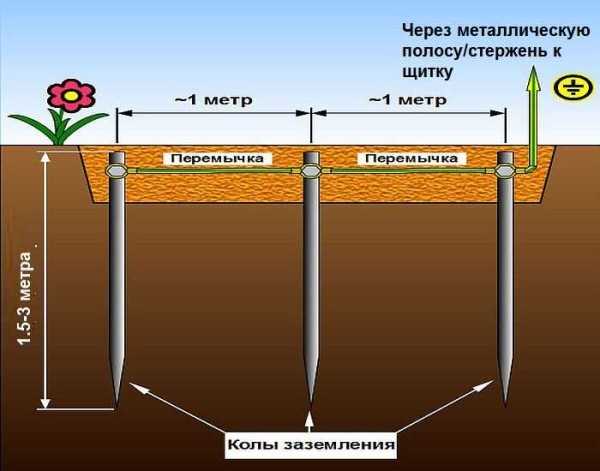

Вне зависимости от того, какого вида у Вас контур — в виде треугольника или прямой линии. Это связано с явлением растекания тока от заземлителей. Если электроды будут забиты ближе чем 2,5м то получается нет никакой разницы, сколько электродов Вы забили.

Работать они будут почти как один электрод.

• • ⚡заглубление траншеи от планировочной отметки земли — 0,7-0,8м

Траншея — это место для укладки полосы, связывающей электроды. При меньшем углублении траншеи, полоса будет подвержена воздействию осадков и быстрому процессу коррозии. При большем углублении — опять возникает риск воздействия сырости от грунтовых вод.

• ⚡расстояние контура заземления от фундамента дома — не менее 1м
• ⚡после раскопки траншеи ее подсыпают песком для лучшего отвода воды от горизонтального заземлителя.

Заглубление электродов

Когда весь материал и траншеи готовы приступают к процессу забивания электрода. Для облегчения процесса в яму подливают немного воды. Вертикальный электрод можно забивать двумя способами:

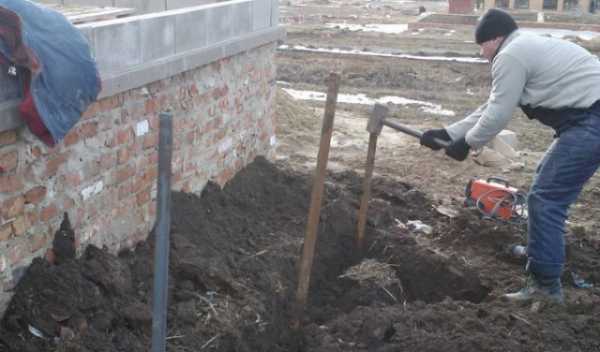

• • • ⚡кувалдой

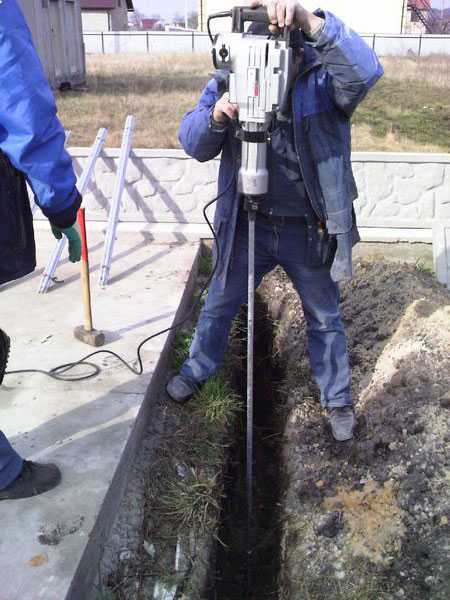

    • ⚡мощным перфоратором или отбойным молотком с насадкой

Первоначально верхний конец электрода будет на большой высоте. Поэтому потребуется стремянка.

Забивать до конца весь электрод в землю не надо. Минимум 20см оставляйте на поверхности, так как в этом месте нужно будет приварить полосу. Длина сварочного шва — не менее 6-10см. Сам шов прокрашивается.

Ни в коем случае не красьте горизонтальные и вертикальные заземлители.

Тем самым Вы увеличите сопротивление заземления и ухудшите связь с землей.

Чтобы улучшить контур заземления, можно его соединить с уже существующими металлическими конструкциями заглубленными в земле — например с забором.

Соединение заземления с электрощитом

Когда контур сделан, его необходимо соединить с электрощитом. Здесь уже можно использовать не полосу, а проволоку диаметром 10мм. С горизонтальным заземлителем ее связывают сваркой, а с корпусом щита при помощи болтового соединения.

Также Вы можете вывести полосу горизонтального заземлителя на поверхность возле щита, и приварив к полосе болт, медным проводником сечением 10мм2 соединить контур с щитовой. Болтовое соединение должно быть на поверхности и доступно для ревизии.

Проверив надежность соединения сварочных швов, траншею засыпают землей. На этом монтаж контура заземления окончен.

Статьи по теме

domikelectrica.ru

Заземление в частном доме своими руками 220В и 380В

Жизнь современного человека, проживающего в собственном доме, невозможно представить без комфорта и удобств, которые ему обеспечивают всевозможные бытовые электроприборы. Люди настолько привыкли к большинству полезных функций работающих от электричества домашних помощников, что зачастую не обращают на них внимания, принимая как данность. Но электричество способно не только создавать комфортные условия жизни, но и несет еще и определенную опасность. Для снижения вероятности возникновения этой опасности требуется заземление в частном доме своими руками 220В.

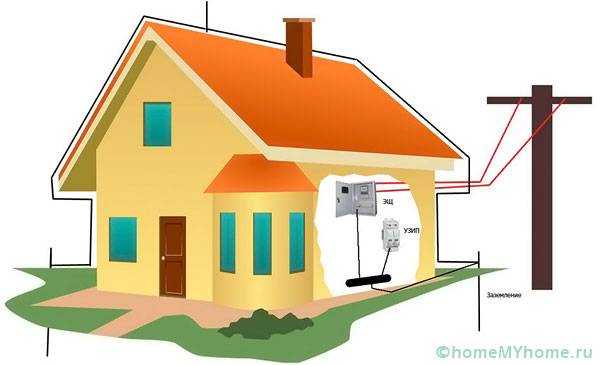

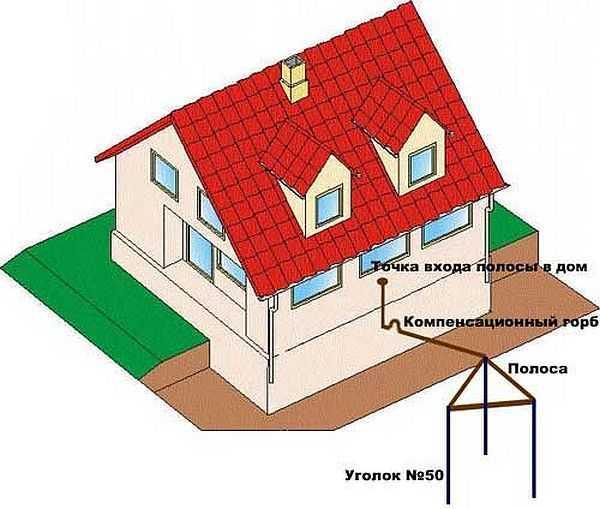

Общая схема устройства заземления

Содержание статьи

В каких целях устраивается заземление?

Устройство заземления собственного дома требуется по нескольким причинам.

Существуют конкретные нормы, обязывающие заземлять дом — в ином случае можно получить весьма серьезный штраф. Помимо этого, некоторые приборы, без которых комфорт в частном доме невозможен (например, газовый котел), просто нельзя эксплуатировать без данной защиты.

Заземление газового котла

Главной же целью устройства токозащиты является устранение риска поражения электротоком от прикосновения к корпусу какого-либо бытового электроприбора. При испорченной проводке, например, стиральной машины, на ее корпусе висит фаза. Стоит только прикоснуться к устройству, и можно получить очень чувствительный электроудар, который может оказаться смертельным. При наличии защиты ток просто убежит по пути наименьшего сопротивления.

Правильное устройство заземления позволяет минимизировать количество помех в электросети. Также оно значительно снижает электромагнитные излучения, негативно сказывающиеся на самочувствии и состоянии здоровья проживающих людей.

Типы заземлений

Используется два типа заземлений в частном доме, устраивающихся своими руками 380В и 220В: рабочее и защитное.

Рабочее

Устраивается преимущественно в целях предупреждения внезапного повышения напряжения в использующихся в быту приборах, возникающего вследствие нарушения изоляции обмотки трансформатора. Эффективная защита обеспечивается также при попадании в здание молнии — благодаря тому, что весь разряд уходит в грунт, бытовые приборы не выходят из строя.

Защитное

Такой тип устраивается путем принудительного подсоединения через проводник корпуса электроприбора с землей. Как правило, для устройства такого заземления вполне достаточно наличия розеток с заземляющей клеммой, но некоторые виды техники требуют дополнительной защиты.

Защитное заземление

Защитное заземление обязательно должно быть предусмотрено для следующих бытовых потребителей тока:

• Стиральной машины. Ее эксплуатация проходит в условиях повышенной влажности, при этом корпус имеет большую электрическую емкость.
• Микроволновая печь. Главным элементом этого прибора является магнетрон большой мощности. При недостаточном контакте заземления в розетке возможно значительное возрастание уровня электромагнитных излучений. Большинством производителей предусмотрена установка клеммы на тыльной стороне печи для дополнительной ее защиты.

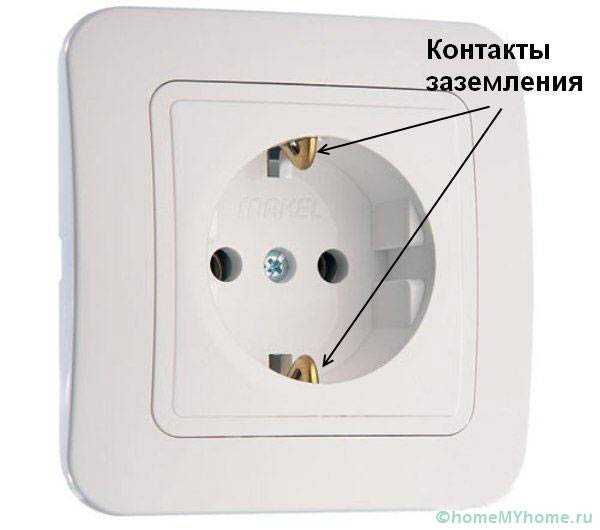

Розетка с заземляющим контактом

• Компьютер. Блок питания этого, без сомнений, незаменимого прибора зачастую создает напряжение на корпусе системного блока, что небезопасно для пользователя. Заземление ПК осуществляется посредством подсоединения провода заземления к одному из винтов системного блока.
• Бойлер. Для нагрева воды в этом устройстве используется электроток. Любая утечка тока на корпус устройства, работающего в условиях высокой влажности, опасна для человека.

Заземление 220В и 380В: отличия

Заземление в частном доме своими руками 380В и 220В имеет лишь несущественные отличия.

Контур в обоих случаях сооружается аналогично, различие есть только в способе подключения к домашней системе электроснабжения. В сети однофазной напряжением 220 В используются розетки с тремя контактами: фазой, нулем и заземлителем. В трехфазных сетях напряжением 380 В применяется 5 проводов и розетки с пятью полюсами: те же ноль и заземление, но фазы — три.

Полезная информация! Не допускается применение нулевого провода для заземления в частных домах своими руками 380 В и 220В – это может повлечь порчу недешевых бытовых электроприборов, а также создать реальную опасность находящихся в доме людей.

Виды заземлителей

Заземлители могут применяться двух видов:

• естественные;
• искусственные.

В качестве естественных заземлителей могут выступать металлоконструкции, глубоко установленные в грунт, либо железобетонный фундамент здания.

Фундаментное заземление

Искусственные же заземлители, использующиеся для самостоятельного устройства заземления 220В в частном доме разделяются на следующие виды:

• горизонтальные - изготовленные из круглой либо полосовой стали, укладывающиеся в траншею параллельно земле;

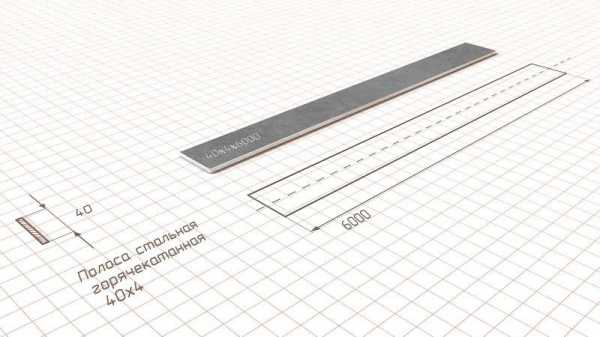

Горизонтальный заземлитель (стальная полоса 40х4 мм)

• вертикальные - отрезки стального уголка, забиваемые в почву;

Элементы вертикального заземления

• заглубленные - изделия из полосовой стали, укладывающиеся на дно траншеи по ее периметру.

Для изготовления устройств защиты преимущественно используются:

• сталь круглая Ø 10-16 м;
• сталь полосовая сечением 40х4 мм;
• сталь угловая 50х5х5 мм.

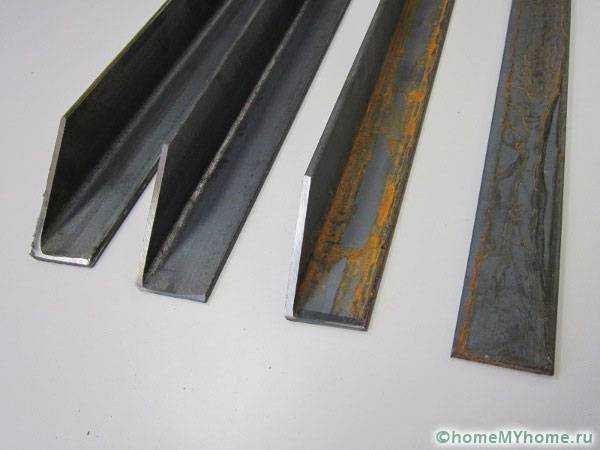

Уголки для устройство заземлителя

Важно! Крайне нежелательно в качестве заземлителя использовать арматуру - она изготавливается из каленого металла, который обладает относительно невысокой электропроводностью.

Монтаж токозащиты

Выбор места

В первую очередь следует определить место, в котором будет сделан заземляющий контур, так как от этого зависит безопасность эксплуатации системы. При срабатывании защиты и отводе электричества в землю, в месте отвода не должны находиться ни люди, ни животные так как это может привести к смертельному исходу.

Отвод удобнее всего расположить за домом возле забора, отступив от края фундамента не менее 1 метра. Для ограждения опасной зоны нелишним будет и возведение небольшого забора.

Для скрытия заземления в частном доме своими руками 220В и 380В, облагораживания территории, на этой площадке, например, можно уложить скульптурную композицию из валунов. В таком случае никто не сможет подойти слишком близко опасной зоне, а приусадебная территория будет выглядеть красиво.

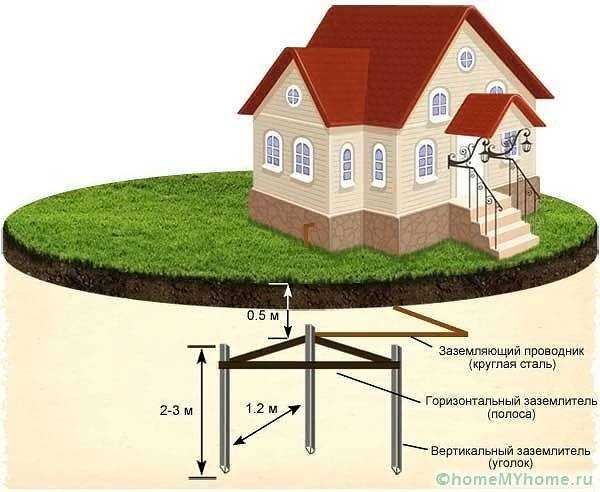

Схема заземления дачи

Земляные работы

Заземление в частном доме своими руками 380В схема представляет собой три металлических проводника, погруженных в землю на расстоянии 2 м один от другого.

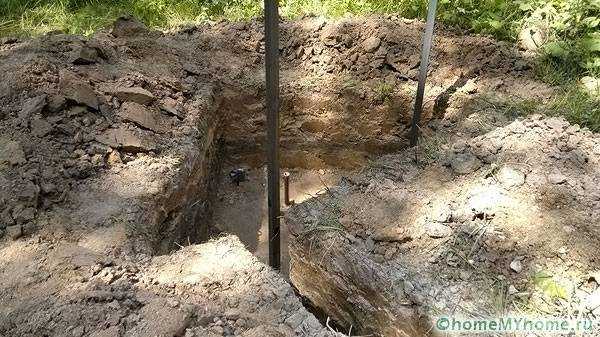

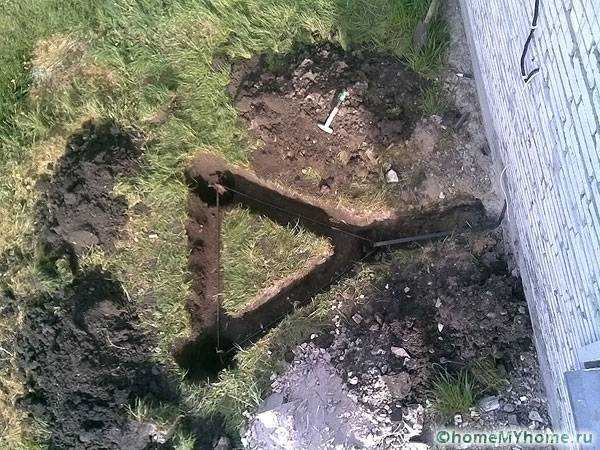

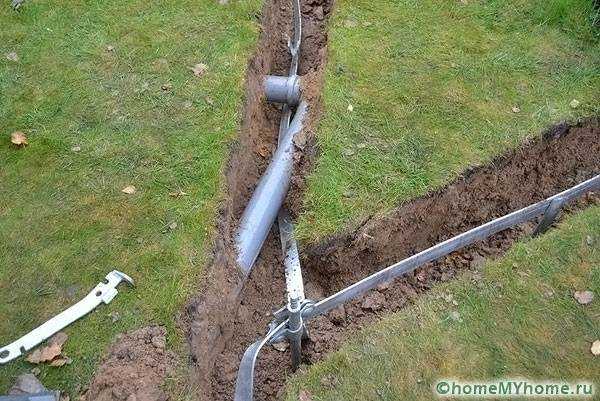

Траншея для контура токовой защиты

Лопатой выкапывается траншея формы равностороннего треугольника с длинами сторон, равными 2 м. Глубина ее должна составлять 0,5-0,7 м. Точно такая же траншея прокапывается и к крыльцу дома.

Треугольный контур заземления

Сборка конструкции

Сборку конструкции контура можно назвать главным этапом, на котором заземление в частном доме своими руками 220В схема предусматривает забивку электродов в грунт на двухметровую глубину. При этом на поверхности следует оставить верхушки для прихватывания сваркой.

Монтаж контура

При забивке вбиваемый конец следует слегка подточить для облегчения вбивания в грунт.

Заточка конца уголка-электрода

После забивки всех штырей к их верхушка привариваются пластины для получения металлического каркаса в форме треугольника.

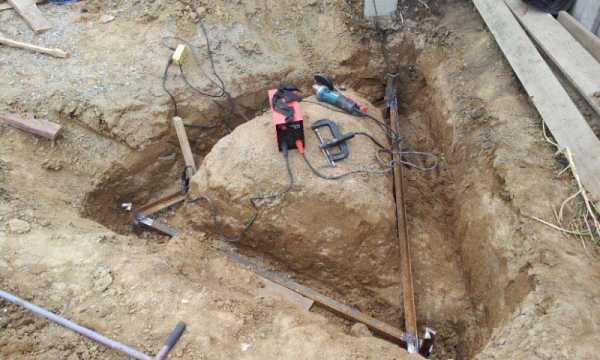

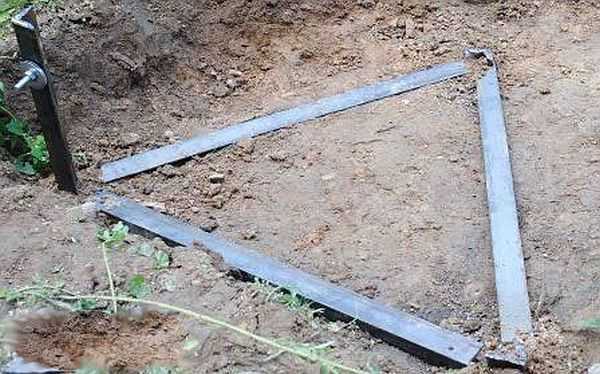

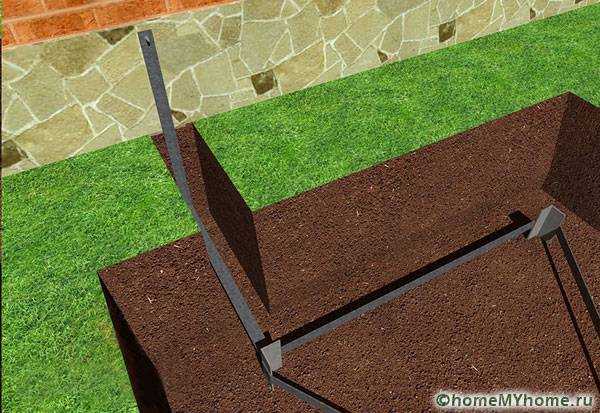

Металлический треугольный каркас

Отдельную пластину необходимо уложить в прокопанную к крыльцу траншею, она так же одним концом прихватывается к ближней вершине треугольника.

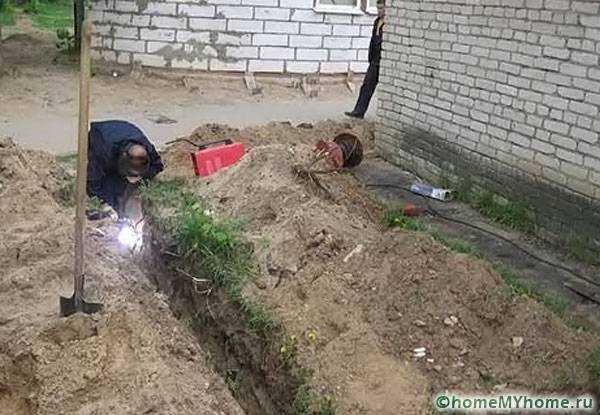

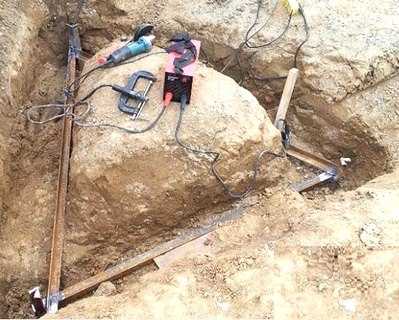

Сварочные работы

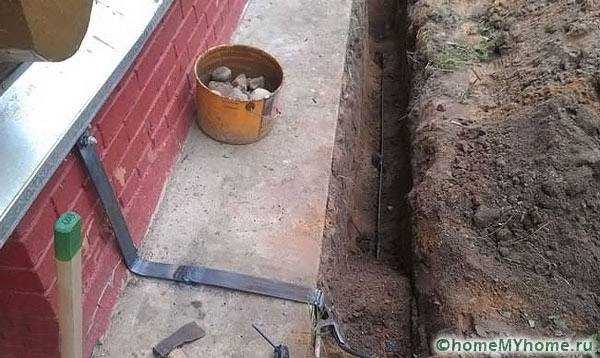

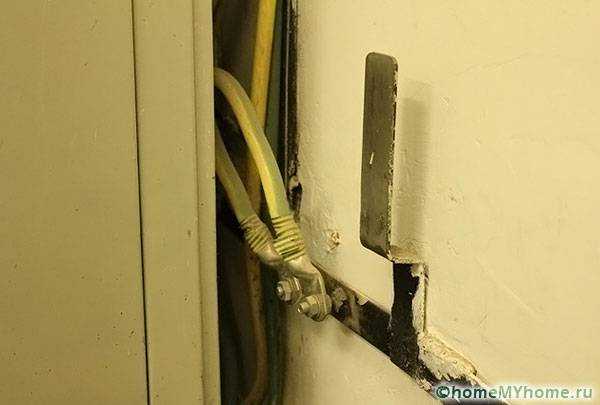

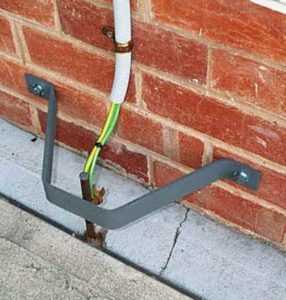

Вывод пластины у фундамента дома

Затем к пластине на болт подсоединяется кабель, траншеи засыпаются грунтом.

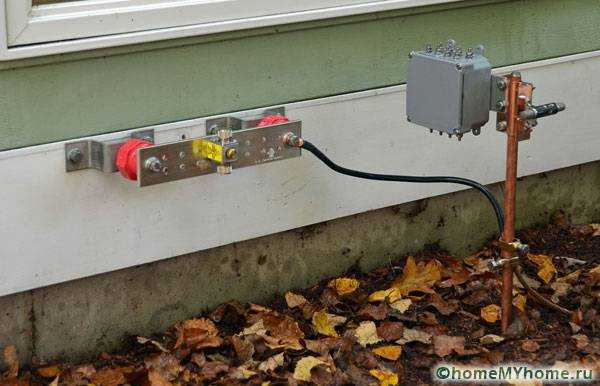

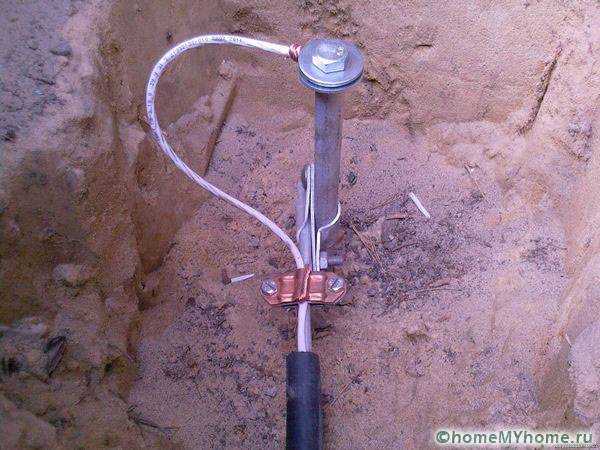

Подсоединение кабеля

Полезная информация! Если в месте устройства контура находятся песчаные грунты, их токопроводимость можно увеличить раствором соли. Единственным недостатком этого способа следует назвать быстрое окисление металла, что со временем приведет к снижению мощности заземления.

Проверка правильности монтажа

По завершении работ обязательно провести замер сопротивления устроенного заземления.

Сопротивление контур должно составлять:

• для сети напряжением 380В – 2 Ом;
• для сети напряжением 220В – 4 Ом.

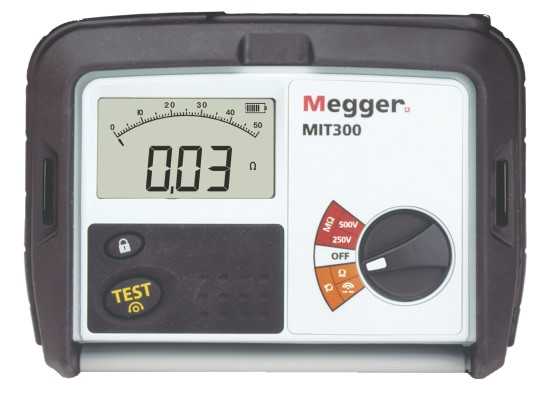

Для проведения измерений рекомендуется использовать мультиметр, стоимость которого достаточно высока, но можно пойти и другим путем.

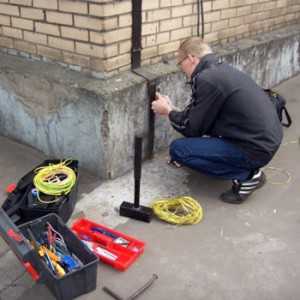

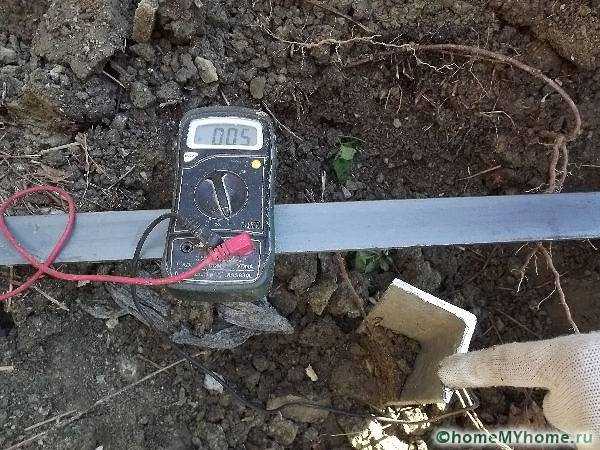

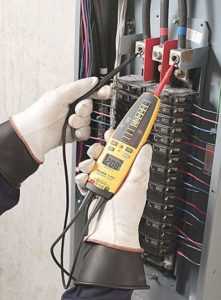

Проверка заземления мультиметром

Работоспособность можно легко проверить при помощи лампы мощностью более 100Вт. Для этого необходимо подключить лампу одним контактом к фазе, а другим – к заземляющему контуру. Яркий свет лампы свидетельствует о правильности монтажа, тусклое горение – о слишком слабом контакте между элементами контура и необходимости более ответственно подойти к соединению стыков.

Проверка при помощи лампы

Полное отсутствие свечения лампы означает наличие ошибки, для устранения которой, возможно, придется полностью проверить всю систему.

Заключение

Самостоятельное устройство заземления в собственном доме нельзя назвать невыполнимой задачей. Для ее решения потребуется лишь подобрать вид контура и запастись требующимися материалами и инструментом. Для выполнения сварочных работ можно привлечь знакомых либо нанять специалиста, выкопать траншеи – вполне по силам и самому. Если знаний в области электрики не хватает, можно, опять-таки, обратиться к друзьям или пригласить специалиста со стороны. В любом случае, заземление своими руками обойдется намного дешевле заключения договора с какой-нибудь фирмой.

Видео: как правильно сделать заземление для дома



Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Правильное заземление своими руками в частном доме и квартире

Жизнь насыщается электроприборами. «Хрущевская» норма энергопотребления в 1,3 кВт на квартиру (220 В; пробки – 6 А) ныне вызывает смех. Электроприборы дают комфорт и экономят немало денег, но есть оборотная сторона медали: возрастает опасность электрошока. Поэтому без защитного заземления (а для стиральной машины – и рабочего) теперь не обойтись. Но в старых домах его нет, а частнику нужно делать самому; цены же в специализированных организациях соответствуют объему работы. Чем платить такие деньги, проще сделать заземление в доме своими руками – работа не легкая, но и не сложная.

Можно ли делать заземление самому?

Но не будет ли проблем с электриками? Штрафовать они любят.

Если заземление сделано правильно, а измерения показали сопротивление растекания тока не более 4 Ом, формального повода для придирок не возникнет. Устройство заземления дома подробно регламентируется следующими нормативными документами:

• ПТБЭ – Правила техники безопасности при эксплуатации электроустановок потребителей.
• ПУЭ – Правила устройства электроустановок потребителей.
• ПТЭЭ – Правила технической эксплуатации электроустановок потребителей.

Однако ни в одной из этих книжек ни сном, ни духом, ни прямым текстом не сказано, что заземление должна делать специализированная организация. Сделано по правилам, нормам соответствует – защищайтесь на здоровье, претензий быть не может. В настоящей статье описывается, как правильно сделать заземление частного дома и устроить заземление в квартире, если дом не заземлен.

Но! Если заземление сделано специализированной организацией по проекту, проверено и принято энергослужбой, и все-таки случилась авария, вы имеете полное право требовать возмещения ущерба. При самодельном заземлении такая возможность, разумеется, исключается. Можно заказать у энергетиков проект, оплатить приемку готового, получить на руки акт ввода в эксплуатацию. Однако практика показывает, что, если «шарахнуло», судиться с энергетиками бесполезно. А в договоре с коммерческой фирмой возмещение ущерба прописывается. Но и работа выходит очень дорогая.

Защитное и рабочее заземления

Защитное заземление спасает людей от электрошока, а включенную в сеть аппаратуру от выхода из строя при пробое какого-либо электроприбора на корпус. При наличии молниеотвода – также при ударе молнии.

Рабочее заземление при электрическом ЧП выполняет роль защитного, но оно же обеспечивает нормальную работу электрооборудования. Постоянное рабочее заземление применяется только в промышленном оборудовании. Для бытовой техники считается достаточным заземление через евророзетку. Но в реальных условиях кое-что из «бытовухи» полезно все же заземлить наглухо:

1. Стиральную машину. У нее большая собственная электрическая емкость, и во влажном помещении вполне исправная машина, даже включенная в надежно заземленную евророзетку, может безвредно, но ощутимо «щипаться».
2. Микроволновая печь. В ней, как известно, работает источник СВЧ – магнетрон большой мощности. При плохом контакте в розетке микроволновка может «сифонить» на опасном для здоровья уровне. На многих микроволновках сзади можно увидеть винтовую клемму под отдельный заземлитель, причем инструкция об этом стыдливо умалчивает: наличие такой клеммы переводит устройство из разряда бытовой техники в промышленное оборудование. А так – ну, это такой декоративный элемент.
3. Электродуховка и индукционная плита (варочная поверхность). Внутренняя проводка в них работает в тяжелых условиях, мощность же велика, так что высока и вероятность пробоя.
4. Настольный компьютер. Его импульсный блок питания (ИБП) компактности ради устроен так, что нормальную рабочую утечку дает побольше стиралки. От таких плавающих потенциалов на корпусе и производительность снижается, и «глюков» добавляется, и скорость интернета падает. Наглухо заземлить компьютер можно за любой крепежный винт сзади.

У автора этих строк скорость беспроводного интернета после правильного заземления компьютера возросла с 17,8 кбит/с до 310 кбит/с (!).

Части заземления

Заземлители – вбитые или врытые в землю металлические проводники. Не менее полуметра заземлителя должно находиться ниже максимального горизонта промерзания; в местах с плюсовой зимой – ниже горизонта просыхания, т.е. в слое почвы со стабильной влажностью. Чаще всего это обеспечивается при длине заземлителя в 2-3 м. Точные данные о необходимой длине и количестве заземлителей можно получить в местной энергослужбе.

Металлосвязь – сварная металлическая конструкция, соединяющая между собой верхние концы заземлителей и заведенная в дом в виде шины заземления. Вводов шин заземления в доме может быть несколько, но одна непременно должна заземлять вводный щит (ВЩ, или вводно-распределительное устройство – ВРУ). Заземлители с металлосвязью образуют жесткий цельный контур заземления.

Заземляющие проводники соединяют заземлительные клеммы электроустановок с шиной заземления. Они могут быть как голыми жесткими, так и гибкими многожильными в изоляции. В последнем случае их сечение должно быть не менее 4 кв.мм, а расцветка оболочки – желтая с продольной зеленой полосой. Допустим перенос заземляющего проводника с шины на шину заземления.

К шине заземления заземляющие проводники подключаются на специальные контактные площадки: зачищенные до блеска и смазанные консистентной смазкой ее участки с резьбовыми отверстиями не менее М4 под болты. Смазка, помимо защиты от окисления, нужна для предотвращение электрокоррозии (см. след. разд).

Ряд контактных площадок обозначается с одной или с двух сторон, если он на транзитном участке шины, парами косых, под углом 45 градусов, черными полосами. Сплошное окрашивание шины заземления недопустимо, но допустимо ее замоноличивание, кроме контактных рядов, в стену.

Электрическое сопротивление металлосвязи измеряется от ЗАЗЕМЛИТЕЛЬНОЙ КЛЕММЫ электроустановки до наиболее удаленной от нее наземной части контура заземления. То есть, заземляющий проводник электрически считается частью металлосвязи. Сопротивление любой металлосвязи не должно превышать 0,1 Ом.

Зачем несколько заземлителей?

Одним заземлителем нельзя обойтись, потому что земля – проводник нелинейный. Ее сопротивление сильно зависит от приложенного напряжения и площади контакта с заземлителем. У одного заземлителя площадь поверхности слишком мала, чтобы обеспечить надежную защиту. Между двумя заземлителями, разнесенными на 1-2 м, возникает потенциальная поверхность, и эффективная площадь контакта с землей возрастает в сотни раз. Но разносить заземлители слишко далеко нельзя: потенциальная поверхность разорвется, и останется просто два заземлителя. Оптимальное расстояние между заземлителями в рыхлом грунте вне зоны вечной мерзлоты – 1,2 м.

Как нельзя заземлять

Непригодное по ПУЭ заземление

П. 1.7.110 ПУЭ категорически запрещает заземлять электроустановки на любые трубопроводы. «Радиолюбительское» заземление на водяную трубу теперь также недопустимо: любой кусок пластиковой трубы в домовой разводке многократно увеличивает поражающее действие тока пробоя. А что будет, и по закону и по-свойски, если пробой у вас убьет принимающую душ жену соседа, объяснять не нужно.

Также запрещено выводить наружу заземляющие проводники и подключать их к шине заземления на неподготовленные контактные площадки. На рисунке справа – дважды непригодное к использованию заземление.

Дело тут в том, что каждый металл имеет свой электрохимический потенциал. При неизбежном снаружи увлажнении образуется гальваническая пара и начинается электрокоррозия; смазка спасает от нее только в сухом помещении. Коррозионный процесс распространяется под оболочку заземляющего проводника. Хозяин пребывает в полной уверенности, что «его заземление его бережет», но при аварии заземляющий проводник мгновенно отгорает.

Также запрещено заземлять электроустановки последовательно, друг через друга, и подключать более одного заземляющего проводника на одну контактную площадку шины заземления (рис. ниже). В первом случае одна аварийная установка «потянет» за собой другие, и все они будут создавать помехи друг другу; это называется – электромагнитная несовместимость. В обоих случаях работы по устранению аварии связаны с риском для жизни.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

О молниеотводах

По ПУЭ объект, снабженный контуром заземления, обязательно должен оборудоваться и молниеотводом. Особенно необходим молниеотвод на даче. Дачные поселки и так места, предпочтительные для ударов молний: ведь дачники, стараясь снабдить себя водой, копают колодцы, забивают скважины на воду, прокладывают водопроводные трубы неглубоко или вообще по поверхности почвы. Дачные же строения большей частью возводятся из горючих материалов, а пожарная охрана далеко, и грозу всегда сопровождает сильный ветер.

Известны случаи, когда целые дачные поселки выгорали от удара молнии. И если на пожарище обнаружится контур заземления, но не найдется остатков молниеотвода, и властям, и соседям виновника долго искать не нужно.

Простейший молниеотвод – две заостренных арматурины, торчащие вверх от концов конька крыши на 1,2–1,5 м. С контуром они соединяются стальной проволокой не менее 6 мм, или стальной же шиной 15х3 мм, или полосой из нескольких слоев оцинковки, набранной до нужного сечения – 45 кв.мм.

Шина молниеовода не должна быть шире 60 мм, иначе при ударе молнии произойдет разбрызгивание плазмы, последствия которого разрушительны. Попросту говоря, слишком широкая шина сработает как своего рода антенна, не отводящая молнию в землю, а распространяющая ее в стороны.

Все детали молниеотвода соединяются только сваркой. Слоеную шину нужно по краям проварить прихватами с шагом 50-60 см с захватом всех слоев.

Заземление частного дома

Контур заземления частного дома может быть выполнен различными способами в зависимости от особенностей строения и свойств грунта. Три наиболее распространенных показаны на рисунке. Во всех случаях заземлители лучше делать из труб со сплющенным в острие концом. На нижнем полуметре трубы насверливают вразброс десяток-полтора отверстий 5-8 мм. Летом, в жару и сушь, в такой заземлитель можно заливать раствор соли (полпачки на ведро воды), чтобы сопротивление растекания держалось в норме.

Также во всех случаях шина заземления такая же, как для молниеотвода. Но использовать для металлосвязи «слойку» из оцинковки нельзя: быстро проржавеет.

Различные виды контуров заземления

Для дачного дома или аналогичного ему жилья, а также в качестве рабочего заземления при наличии защитного зануления строят простейший контур (на рисунке – справа). В постоянно влажном грунте или для рабочего заземления можно обойтись двумя заземлителями; для защитного заземления нужны три, расположенные в ряд или, лучше, треугольником. Размещают заземлители не ближе 1,2 м от края отмостки.

Линейный контур с двумя группами заземлителей (средний рисунок) нужно делать если присутствует хотя бы один из следующих факторов:

• Электроввод – подземный через ВЩ.
• В дом заведены коммуникации: вода, канализация, газ, связь, в любом сочетании или хотя бы одна из них.
• Долговременно (свыше 20 мин.) потребляемая мощность превышает 1 кВт.

И, наконец, полный контур заземления (левый рисунок) необходим при наличии любого из следующего:

• Электроввод – 220/380 В через ВРУ или ЩВС (щит вводный силовой).
• Общая площадь помещения – свыше 100 кв. м.
• Долговременно потребляемая мощность – свыше 3 кВт.
• Наличие стационарных электроустановок промышленного типа (с клеммой заземления; напр. – сверлильный станок, циркулярка и т.п.).
• Наличие ДГУ резервного электропитания.

Измерение заземления

Сделали вы себе контур, и вам, разумеется, хочется убедиться, надежно ли он вас защитит. Для этого нужно измерить сопротивление растекания тока в почве и сопротивление металлосвязи. Профессионалы для этого пользуются специальными приборами, как старыми советскими ПКП-3, так и современными электронными.

Вам же измерить заземление бытовым тестером нельзя: данные будут достоверными при подаче измерительного напряжения в 600 В. Вспомним: земля – нелинейный проводник. Поэтому одолжите или возьмите напрокат электронный измеритель заземлений или старый, но надежный электроиндукционный ручной мегомметр – меггер. Меггеры до сих пор в употреблении: в них нет никакой электроники, они не требуют элктропитания, нечувствительны к наводкам в измерительных проводах и не создают шумов в измеряемой цепи. Правда, металлосвязь меггером не промеряешь, но у сварного контура и правильно подключенных заземляющих проводниках она десятилетиями держится в норме.

Сопротивление же растекания меггером, включенным на омы, измеряют по схеме на рисунке. Расстояние пары измерительных электродов (они справа) до угла или края металлосвязи – 12-15 м. Электроды должны быть голыми и зачищенными до блеска; металл – любой. Электроды погружают в грунт на 0,6-1 м на расстоянии 1,2-1,5 м друг от друга.

Измерение сопротивления растекания заземления меггером

Полярность подключения меггера нужно соблюдать: защитное заземление должно выдерживать удар молнии. Обычные молнии – отрицательные, т.е. представляют собой поток электронов. Отмечены единичные случаи положительных молний: из земли прямо в небо бьет толстенный столб огня. Но разрушительная сила такой природной катастрофы примерно равна взрыву тактического ядерного заряда, только без проникающей радиации и радиоактивного загрязнения местности, так что заземление от положительной молнии не спасает.

Собственно же процедура измерения элементарна: крутят ручку меггера и смотрят, сколько показала стрелка на шкале.

Предупреждение: использовать для измерения заземления сетевое напряжение, гасящий резистор и миллиамперметр смертельно опасно!

Видео: пример монтажа комплекта заземления

Квартирное заземление

В СССР и РФ до 1997 г. электроснабжение многоквартирных домов осуществлялось по схеме с глухозаземленной нейтралью (схема TN–C). В этой схеме домовый проводник защитного заземления (PE) совмещен в нейтралью трехфазного ввода (N). Эта схема дает большую экономию металла, и в огромном СССР, при необходимости интенсивного жилищного строительства и жестком централизованном управлении энергослужбами, во времена слабой насыщенности жилья электроприборами была вполне оправдана. Но у нее есть два существенных недостатка, «во всей красе» проявивших себя в рыночном обществе века электроники:

1. Схема TN–C мало пригодна в качестве рабочего заземления: ток в нейтрали – сам по себе электропомеха.
2. В случае отгорания нуля на подстанции происходит тяжелая авария: в розетках дома оказывается фазное напряжение 380 В; электроприборы взрываются и возгораются; в доме возникает пожар. На металлических же корпусах электроустановок появляется линейное напряжение 220 В; отсюда – массовый электротравматизм со смертельными случаями.

Энергетики, нужно отдать им должное, прекрасно, как профессионалы, понимая ситуацию, даже во время ельцинской «демократии» насколько могли, ноль держали. Ныне энергоснабжающие предприятия в достаточной степени обеспечены финансами на зарплату специалистам и материалы для ремонта. Случаев отгорания нуля не отмечено уже несколько лет.

Но проблема электромагнитной совместимости из-за отсутствия рабочего заземления остается. Поэтому с 1997 г. новыми СНиП и ПУЭ предусматривается запитка многоквартирных домов по схеме TN–C–S. При этом каждый дом снабжается контуром заземления, а защитный проводник PE разводится по квартирным евророзеткам.

Как узнать, есть ли заземление в доме? Для этого нужно открыть домовый ЩВС. Этого на полном законном основании может потребовать любой владелец приватизированной квартиры, но открывать должен ДЭЗовский электрик; вы можете только смотреть в его присутствии. Даже если у вас группа допуска к электроустановкам IV или V, дающая право единоличного их осмотра.

Осмотра достаточно: если от подстанции приходят пять жил кабеля, у вас система TN–C–S, и вам эта статья вообще не нужна. Если же жил четыре – у вас TN–C, и нужно думать, как заземлиться.

Скажем сразу: сделать контур заземления для многоэтажки своими силами нереально: нужно разрешение ДЭЗа, нужен утвержденный проект, нужен большой объем земляных работ с применением спецтехники на придомовой территории (а если там детская площадка?) Если вопрос решается поквартирно, то единственный выход: защитное зануление и УЗО.

Защитное зануление

В качестве рабочего заземления защитное зануление пригодно лишь для стиральной машины. Микроволновка от него только больше «засифонит», а компьютер – заглючит. Но при нуле, соответствующем ПТБ и ПУЭ, защиту оно даст надежную.

Устройство защитного зануления сводится к подведению заземляющего проводника от этажного щитка к заземляющим контактам евророзеток. Самому заниматься этим нет смысла: за такую работу охотно и за небольшую плату берутся ДЭЗовские или РЭСовские электрики (РЭС – район электросетей; районное энергоснабжающее предприятие). Но если ноль (нейтраль) слабоват, нужно еще и ставить УЗО.

Как узнать, хороша ли у вас нейтраль? Верный признак плохого нуля – бессистемные колебания напряжения в сети при стабильной погоде. Или внезапное повышение напряжения сети вечером, при максимальной нагрузке. Если это наблюдается сразу во всем доме – ноль плохой, и нужны УЗО.

УЗО

УЗО – устройство защитного отключения. Они бывают трехфазными и однофазными, а по принципу работы – дифференциальными реле (дифреле) и электронными заземлениями.

Дифреле измеряет токи в фазе и нуле. Если утечки нет, то токи равны. Если ток в фазном проводе больше, чем в нейтрали – где-то «течет», и срабатывает аварийный контактор. Выключившее электричество дифреле обесточивает и себя, так что по устранении причины утечки его нужно включать вручную.

Дифреле выполняются либо в виде настенной розетки, либо в виде блочка, размещаемого рядом со встроенной розеткой или распределительной коробкой («дозой») возле счетчика, сразу на всю квартиру, либо в виде включаемой в розетку коробочки, в которую, в свою очередь, включается электроприбор. Первые и последние удобны, но менее надежны: в них размыкатель тиристорный, а не электромеханический.

Электронное заземление, грубо говоря, имитирует электромонтера с индикатором. Чувствительность современной электроники на порядки выше, чем у неонки, и для создания рабочей электроемкости достаточно собственной емкости монтажа. Электронные заземления монтируются непосредственно на корпусе электроустановки.

Однако все УЗО имеют два недостатка:

• УЗО совершенно непригодны в качестве рабочего заземления: они или не устранят помеху, или будут упрямо выключать и выключать совершенно исправный прибор.
• УЗО защищают только от пробоя на корпус. При отгорании нуля, когда защита более всего нужна, УЗО сами сгорают быстрее, чем успевают что-либо отключить.

Как все-таки заземлить квартиру

Но как же все-таки сделать заземление в квартире? К счастью, обрыв нуля случается не чаще, чем удар молнии. Поэтому для домов, запитанных по схеме TN–C можно рекомендовать следующий порядок заземления:

1. Для стиральной машины оборудовать евророзетку с защитным занулением. Это обойдется намного дешевле, чем разводить защитный проводник по всей квартире.
2. Дорогие устройства запитать через УЗО-дифреле. Для лампочек в нем смысла нет: сгоревшую заменить дешевле.

А затем приступить к радикальным мерам: собраться всем миром, то бишь всем домом, избрать надежного доверенного человека – владельца приватизированной квартиры, и поручить ему выяснить, во что обойдется устройство контура заземления специализированной фирмой, и смогут ли они сделать контур для вашего дома. Если по ПУЭ контур возможен, а расходы в расчете на квартиру окажутся посильными – пусть общественный ходатай, не заходя в ДЭЗ, заключает с ними договор, а все оргвопросы те уж сами уладят – это их хлеб, так что процедура отработана.

Напоследок

Электроснабжение TN–C и дома без контура заземления – не самое легкое из наследий развитого социализма. Но вспомним законы Мэрфи, среди них есть и положительные. Один их них такой: «Из всякого безвыходного положения существует по крайней мере два выхода».

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Как сделать заземление в частном доме своими руками? Что это такое

Вопрос о том, как сделать заземление в частном доме своими руками и законно ли выполнять работы самостоятельно, наверняка волнует многих владельцев. Для этого следует обратиться к нормативной базе, а именно обратить внимание на «Правила устройства электроустановок потребителей» (ПУЭ), «Правила техники безопасности при эксплуатации электроустановок потребителей» (ПТБЭ) и «Правила технической эксплуатации электроустановок потребителей» (ПТЭЭ).

Содержание этой статьи

Важно обратить внимание на то, что требований к тому, чтобы такие работы проводились исключительно профильными специализированными компаниями нет, но, выполняя работы самостоятельно, необходимо все сделать с соблюдением всех норм. В этом случае при вводе в эксплуатацию вопросов у контролирующих организаций не будет.

Изучение терминологии: заземление и зануление, в чем разница?

В общих чертах с учетом того, что и заземление, и зануление служат для защиты потребителя от поражения электрическим током, а также для предотвращения последствий от технических проблем, например, связанных с коротким замыканием, между ними имеется существенная разница как при проведении монтажных мероприятий, так и по принципу работы.

В настоящее время актуальность этой проблемы значительно выросла и связана с тем, что электропотребление среднестатистического современного дома или квартиры существенно возросло, и в основном такой рост обеспечивает мощная бытовая техника.

В случае внештатной ситуации, например, при нарушении электроизоляции, коротком замыкании, человек, дотронувшийся к токопроводящим частям прибора, может избежать поражения током, так как за счет того, что сопротивление у людей выше, нежели у земли, электричество «пойдет по пути наименьшего сопротивления».

Также правильное заземление гарантирует безопасную и надежную работу электроприборов, так как за счет срабатывания в критических случаях устройств защитного отключения ток на прибор прекращает свое поступление.

Основным и принципиальным отличием между этими двумя видами защиты является и то, что для заземления используется отдельная линия (провод) для связи с «землей», а во втором таким проводником является рабочий ноль, и в этом главная опасность.

В нормальном состоянии защита обеспечивается, но при нарушении связи рабочего ноля с «землей» происходит замыкание контура, чреватое выводом прибора из эксплуатации, и главная опасность – поражение человека электрическим током при случайном контакте с токопроводящими элементами.

Не исключается и вероятность пожара, что особенно опасно для зданий, построенных из легковоспламеняющихся материалов. Таким образом, использование рабочего ноля для защитных электромероприятий нецелесообразно в силу его ненадежности.

Как самому правильно сделать заземление своего дома? Видео:

Заземление или зануление: что лучше сделать в частном доме?

Итак, следует учитывать принципиальные отличия одного вида защиты при планировании работ по защите электросети дома. Для заземления характерно наличие отдельного контура, который имеет надежное соединение по отдельному проводнику с электроприбором (точнее, его корпусом). Зануление основано на том, что в электросети имеются два вида проводников – ноль и фаза.

При стандартном для частного домостроения однофазном подключении в 220 В от трансформатора или электрического столба нулевой провод только один и имеет связь с землей. При трехфазном питании ноль является нейтралью, но также его выход на землю располагается в месте трансформаторной будки или столба.

Кроме конструктивных отличий, существует разница и по обеспечению безопасности: в случае наличия заземления ток будет уходить в землю, а при занулении возможны варианты, зависящие часто от сиюминутной обстановки.

Для человека в этом опасности нет никакой, но только до того момента, пока обеспечивается надежная связь ноля с землей.

Таким образом, с целью защиты техники более надежным является зануление приборов, но для обеспечения безопасности человека и снижения угрозы возникновения пожара в результате проблем с эксплуатацией электросети альтернативы заземлению нет. Кроме того, надо учитывать, что недопустимой является не только подмена понятий, но и объединение этих двух видов защиты в одном приборе или системе.

Рассматривать возможность выполнения зануления можно жителям многоквартирных домов из-за конструктивных сложностей с монтажом заземления.

Кроме того, зануление наиболее часто используется на производстве для защиты станков и другой техники, но в этом случае существует надежный контроль за безопасностью работы с ними.

Что называется защитным заземлением, а что рабочим?

Заземление как мера обеспечения безопасности при использовании различных видов электроприборов делится на защитное и рабочее, кроме того, особняком стоит и молниезащита, подключать которую с землей необходимо с помощью отдельного контура. Использование общего заземления не рекомендуется, так как в этом случае при попадании молнии на громоотвод электричество будет вынужденно пройти через дом.

Основным отличием защитного заземления от рабочего является то, что оно представляет собой преднамеренное обеспечение электрического соединения с землей (или иными нетоковедущими элементами). И, как уже указывалось выше, его основная функция состоит в защите от возможного поражения человека током.

А вот то, что называется рабочим заземлением, имеет принципиальное отличие, заключающееся в том, что преднамеренно с землей соединяется не прибор в целом, а его отдельные элементы, например, обмотки трансформатора или генератора и других приборов.

То есть соединяются несколько точек одновременно. Исходя из этого определяется и основное значение рабочего заземления – гарантия нормальной и безопасной работы оборудования, особенно точного, для которого любые критические моменты могут стать фатальными.

Непосредственно соединение производится между заземляемыми точками и заземлителем, допускает использование вспомогательных монтажных элементов: резисторов, предохранителей и т. д.

Конечно, выбор защиты – вопрос весьма ответственный, и его вид определяется исходя из особенностей электросети дома, разнообразия используемых приборов, конструктивных особенностей строения и т. д. Для большинства бытовых приборов в доме достаточным оказывается заземление с помощью евророзетки, один кабель которой имеет соединение с землей.

Но для стиральной или посудомоечной машины, микроволновой или конвекционной печи, а тем более для бойлера следует предусмотреть возможность использования рабочего типа заземления.

ТОП-10 ошибок монтажа заземляющего устройства, видео:

В каких случаях обязательно требуется проведение мероприятий по заземлению?

После того, как стало понятно, для чего нужно заземление, следует выяснить, когда и где оно применяется:

• в однофазных сетях с переменным током и напряжением до 1 кВт и имеющих естественную изоляцию от земли;
• с постоянным током в двухпроводных сетях, у которых имеется изоляция источника тока и средней точки обмотки;
• в трехфазной сети с переменным током, с нейтралью и напряжением до 1 кВт;
• при напряжении свыше 1 кВт – для сетей переменного и постоянного тока, с различными видами и режимами функционирования обмоток.

Для монтажа защитной или рабочей системы заземления используются специальные элементы – «заземлители», которые представлены в двух видах:

• естественные – то есть любые токопроводящие элементы конструкции дома, коммуникаций, но обязательно имеющие непосредственное соприкосновение с землей. Но не допускается использовать в роли естественного заземлителя магистральные конструкции, представляющие опасность возгорания или взрыва, например, газовую трубу с этой целью использовать категорически нельзя.
• искусственные – представляют собой конструкции, изготовленные из неокрашенного металла. В некоторых случаях для обеспечения антикоррозийной защиты можно использовать защитные составы, не снижающие их токопроводящую способность. Как вариант искусственного заземлителя можно считать специальный токопроводящий бетон.

Она представляет собой соединение верхних концов заземлителей с помощью сварки в единый конструктивный элемент, который заводится непосредственно в дом, для чего и используется шина заземления, являющаяся завершающим элементом, необходимым для обеспечения цельности и жесткости контура.

Монтаж контура: подготовительный этап

Перед тем, как приступить к работам, потребуется выполнить схему и подготовить необходимые материалы и инструменты. Непосредственно сам контур заземления представляет собой объединенные в единую конструкцию две подсистемы: внешнюю и внутреннюю.

Первая состоит из заземлителей, объединенных металлической обвязкой.

Вторая, расположенная в доме, – это разветвленная сеть проводов, идущая от розеток или непосредственно от бытовых приборов, которые сходятся и подсоединяются к шине заземления, установленной в счетчике.

Внешнее заземление чаще всего выполняется в виде треугольника, стороны которого имеют длину от 1 до 2 м, оптимально – 1 м 20 см. Но можно использовать и линейную незамкнутую форму, в которой соединение верхних концов производится последовательно.

Однако данный вид, более безопасный и менее требовательный по выбору места для установки, имеет уязвимость – при нарушении последовательной связи токопроводящие способности конструкции снижаются. Допускается создание и других замкнутых схем расположения, но принципиального преимущества ни круглая, ни квадратная не предоставляют.

Для изготовления заземлителей используется уголок из металла с сечением 50х50 мм, прут или труба диаметром не менее 32 мм. Длина должна быть не менее 2 м, но надо учитывать глубину промерзания – то есть длина должна не менее чем на 300-400 мм ее превышать.

Для соединения верхних концов заземлителей потребуется металлическая полоса не менее 40 мм ширины, 4 мм толщины и длиной от 1 до 2 м. В некоторых случаях допускается использование других металлических изделий, например, металлического прута диаметром от 16 мм.

Для обеспечения ввода в дом потребуется металлическая конструкция, предпочтительно из нержавейки, длиной от контура до места ввода в дом. Также необходимо приобрести крепежные элементы – болты, хомуты и медный провод, сечение которого определяется сечением провода фазы, но не менее 4 мм2.

Для резки металла нужна будет «болгарка» или иной инструмент, но при наличии предварительной схемы подготовить металлические элементы нужной длины можно прямо в строительном магазине.

Устройство внешнего контура

1. Перед тем как сделать заземление в частном доме, необходимо выбрать место под внешнюю часть заземляющего контура. Наиболее подходящие места, в которых практически отсутствует какое-либо передвижение людей, при этом его расположение должно быть максимально близко к дому, – оптимально 1 м.

Исключение возможности нахождения человека в месте расположения контура необходимо из-за того, что в случае срабатывания защиты это может иметь фатальные последствия.

Лучшие места – вдоль забора с тыльной стороны дома, под отмостками, но наиболее привлекательно – под статичными декоративными элементами, например, колоннами или садовыми скульптурами или просто огородить опасную зону, накрыть куполом и т. д.

Некоторую проблему представляют песочные грунты, для повышения токопроводности которых рекомендуется залить солевой раствор из расчета 100 г соли на 1 л воды под основание заземлителей, но у этого способа есть существенный недостаток – ускоренная коррозия металла, что в итоге приведет к уменьшению номинальной мощности контура.

В тех случаях, когда такая опасность полностью не исключается, следует подумать над устройством незамкнутого контура, например, в случае регулярных подтоплений участка талыми или паводковыми водами такой вариант более правильный.

2. Далее можно непосредственно приступать к выполнению земляных работ, а именно к подготовке треугольной (или иной) формы траншеи со сторонами 1,2 м (допустимый предел – от 1 до 2 м) и канавы, ведущей к дому. Глубина должна составлять в среднем 50-60-70 см.

3. После этого, используя подготовленный комплект заземления для частного дома, в соответствующие и предварительно обозначенные места с помощью кувалды вбиваются металлические элементы контура – заземлители на глубину, не менее 2 м.

4. После этого с помощью сварочного аппарата верхние концы соединяются металлическими полосами или прутом. Также с использованием сварки надежно прихватывается одна из вершин треугольника и конец металлического прута или пластин, ведущих к дому. Второй конец этого элемента подводится к дому.

Дальше с помощью болтового соединения подсоединяется кабель, ведущий из дома и протянутый сквозь отверстие в стене, выполненное с помощью перфоратора с буром соответствующего диаметра.

5. После выполнения этого этапа работ можно заняться засыпкой и трамбовкой траншей. и наружные работы можно считать завершенными – дальше предстоит выполнить подключение в доме.

Подключение контура к распределительному электрощиту

Для того чтобы контур начал работать, его необходимо подключить к распределительному щитку, расположенному в доме (в некоторых случаях вне дома, на внешней стороне здания). Для этого нужен медный одножильный провод, один конец которого уже подсоединен к контуру, а второй крепится на отдельной шине в распределительном электрощитке.

Также вместе со специалистом после подключения контура можно измерять сопротивление заземления, полученные значения которого будут свидетельствовать о степени работоспособности конструкции и ее возможностях по обеспечению безопасности эксплуатации электрических приборов.

Устройство вальмовой крыши. Монтаж стропильной системы. - здесь больше полезной информации.

С помощью прибора проверка проводится следующим образом:

• сначала заглубляются два штыря в землю на глубину не менее 500-700 мм;
• специальные провода прибора (они указаны в инструкции) подключаются одни к шине в распределительном электрощитке, другие соответственно к штырям;
• показатель сопротивления, равный 4 Ом, свидетельствует, что работы по монтажу и подключению контура в электросети с напряжением 220 В выполнены верно и система полностью готова к эксплуатации.

Несмотря на то что алгоритм этой работы достаточно простой, проблема состоит в том, что для ее проведения требуется наличие мультиметра. Но без проверки обойтись нельзя, и произвести ее можно с помощью обычной лампы накаливания мощностью 100 Вт и патрона с длинными концами, один из которых подключается к заземлению, а второй к фазе на электрощитке.

Вас заинтересует эта статья - Фасадный планкен из лиственницы и сосны.

Результаты следует оценивать по степени накала лампочки: ярко – все отлично, контур справляется со своей функцией, тусклый свет будет свидетельствовать о том, что соединения и стыки обеспечивают слабый контакт и их следует переделать.

Если лампочку совсем не удалось включить, значит, контакт полностью отсутствует и надо искать причину и все переделывать. В этом случае контур абсолютно не рабочий.

Вместо заключения

Некоторых людей может интересовать вопрос, почему используется несколько (чаще всего три) заземлителя. Причина в том, что земля представляет собой проводник нелинейного типа, поэтому сопротивление в этом случае будет определяться площадью соприкосновения. А у одного элемента она совершенно недостаточная для надежной защиты.

Также при наличии нескольких заземлителей в промежутке между ними образуется так называемая потенциальная поверхность, которая превращается в дополнительный элемент системы. Но такая ситуация обеспечивается, если соблюдается определенное расстояние между заземлителями, которое, как указывалось выше, находится в промежутке от одного до двух метров.

You need to enable JavaScript to vote

Понравилась статья ? Покажите её друзьям:

Смотрите дальше на DimDom.ru:

Дополните статью вашими комментариями , фото и видео :

dimdom.ru

Устройство заземления в частном доме важное и ответственное дело

Постоянно пользуясь бытовой электросетью 220 вольт, мы не задумываемся об опасности высокого напряжения. Длительная безаварийная эксплуатация электроустановок притупляет чувство самосохранения.

Заземление дома своими руками фото

И только при поражении электрическим током, или пожаре по причине неисправной электропроводки, начинаются поиски причины неприятностей.

В подавляющем большинстве случаев, ситуацию исправит домашнее заземление. От пожара электропроводки «земля» не спасет, хотя при правильном подключении коммутационных устройств это возможно. А вот сберечь ваше здоровье, или даже жизнь – задача выполнимая.

Нужно ли делать заземление в частном доме?

Если отвечать на вопрос односложно: безусловно – Да! Для понимания процесса рассмотрим принцип действия «земли».

Грунт, вне зависимости от происхождения, является неплохим проводником электрического тока. Различные материалы по разному сопротивляются электричеству, большую роль играет влажность грунта. Но в любом случае, между фазным проводом и землей (в буквальном понимании этого слова) всегда есть разность потенциалов.

Для чего все-таки нужно заземление в доме?

В вашем жилище существует множество электроприборов, имеющих металлический корпус.Системный блок персонального компьютера, холодильник, электрическая духовка, водяной бойлер, утюг, и множество других устройств. Распространенная поломка бытовых приборов – так называемое пробитие электротока на корпус. Иными словами – внешние панели устройства становятся фазным контактом.

Если вы коснетесь корпуса, на котором есть напряжение, через вас на физическую землю будет протекать электрический ток. В зависимости от влажности, вашей обуви и покрытия пола – сила тока будет разной. Но опасность поражения электротоком очень велика. Достаточно при этом коснуться водопроводного крана или батареи отопления, и удар током может стать смертельным.

Если заземление в частном доме присутствует, и ваши электроприборы к нему подключены – электроток будет течь по заземляющему проводу.

Почему? Сейчас поймете. Закон Ома гласит – сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению проводника. Корпус электроприбора заземлен. Сопротивление проводника составляет 2-5 Ом.

Сопротивление вашего тела измеряется килоОмами, то есть в тысячи раз больше. Даже если вы стоите босиком на мокром бетонном полу, электроток через ваше тело будет мизерным, если вообще он будет.

Важно! Все вышесказанное справедливо лишь для электроприборов, правильно подключенных к заземляющему контуру.

Предположим, что питающий провод перетерся, и касается оголенной жилой металлического корпуса.

Может возникнуть искрение, перегрев и в результате – пожар. Или схема внутри электроприбора выйдет из строя.

Если корпус устройства будет штатным образом подключен к земляному проводу – произойдет короткое замыкание. В тот же момент автомат на входе в дом разомкнет электрическую цепь, и опасность будет отведена.

Заземление частного дома необходимо не только для обеспечения безопасности.Все современное электрооборудование является мощным генератором радиоволн, читайте – помех. Шумы при телефонном разговоре, рябь на экране телевизора, снижение скорости WiFi интернета, потрескивания в динамиках при прослушивании музыки.

Все это, результат неконтролируемого наполнения вашего жилища электрическими полями. Для здоровья они тоже, мягко говоря, неполезны.Наверное, вы заметили, что питающая вилка компьютерного монитора, телевизора или музыкального центра имеет третий вывод – для подключения заземления.

Казалось бы, зачем? Ведь у них пластиковые корпуса, поражение электротоком исключено.

Дело в том, что все участки схемы и проводники, излучающие электроволны – имеют защитные экраны, паразитное излучение остается внутри. Разумеется, если электрооборудование заземлено.

Важно! Эффективность заземления (в смысле безопасности) можно повысить, если на вводных цепях установить устройства защитного отключения (УЗО). Автоматы реагируют на утечку тока и моментально обесточивают опасный участок.

С необходимостью организации заземления в доме мы разобрались. Теперь поговорим о его наличии в уже построенном жилище. Если вы только проектируете загородный дом – электропроводка будет соответствовать нормам ПУЭ, СНиП и ГОСТ.

А если вы приобрели готовое жилище не оборудованное «землей», или ваш дом построен в то время, когда к нормам и правилам относились не так серьезно? Тогда придется прокладывать контур заземления в доме своими руками.

Как правильно сделать заземление, если ваш дом уже построен, а участок распланирован?

Для начала, определимся с терминами:

Заземляющий проводник.Собственно это провод или металлическая шина, которая подключает электроприбор к заземлителю.

Обратите внимание

Не следует использовать этот проводник в качестве заземлителя! К нему предъявляются совершенно иные требования – максимальная проводимость и качественный контакт.

«Земля» — Сленговый термин, описывающий любые элементы заземляющей конструкции. От контакта в питающей вилке до закопанного в грунт металлического стержня.

Заземлитель – конструкция, выполненная из стойкого к коррозии токопроводящего материала (металла), и имеющая непосредственный контакт с грунтом. Для обеспечения минимального сопротивления растеканию тока, заземлитель должен быть погружен в грунт на 0,5 метра ниже типичного уровня промерзания почвы в данном регионе.

В регионах с преимущественно жарким климатом, критичный уровень заглубления определяется слоем пересыхающей летом почвы. В общем, контур заземления в частном доме всегда должен быть во влажной земле, таковы требования электробезопасности.

Заземлители могут быть искусственными и естественными. К созданию искусственных систем заземления вернемся позже, а сейчас разберем, как сделать заземление в частном доме с применением уже готовых конструкций.

Устройство заземления в частном доме своими руками без построения контура

ПУЭ допускают использование готовых архитектурных элементов, коммуникационных сетей, опор и прочих конструкций в качестве заземления. Единственное условие – соблюдение уровня сопротивления растеканию тока. Для напряжения 220 вольт переменного тока, значение не должно быть выше 4 Ом.

Например – стальной трубопровод, пролегающий в грунте. Это достаточно массивная конструкция, способная обеспечить надежное заземление дома. Или металлические опоры деревянного столба. В старых кварталах обычно использовались рельсы, заглубленные в грунт на 1-1,5 метра.

Отличный готовый заземлитель. Силовые кабели часто имеют свинцовое покрытие. Этот металл практически не подвержен коррозии. Если кабель имеет достаточную глубину залегания – контур получится качественным. Сваи с оболочкой из стальных труб — также хороший вариант для организации электрозащиты.

Обратите внимание

Подобная организация заземления, считается безопасной лишь после проведения замеров тока растекания, или иного способа проверки.

Так же важно проложить надежный проводник от шины в доме, до заземлителя.

Как проверить заземление без использования специальных приборов?

Используя подручные средства, можно с достаточной уверенностью произвести испытание естественного заземлителя.

1. С помощью электрической лампы. Достаточно взять лампу накаливания мощностью 40-60 Вт, вкрученную в патрон. К лампе подвести гибкий провод с изолированными щупами на концах. Один провод подключается к фазному контакту работающего ввода 220 вольт. Вторым концом поочередно касаемся нулевого контакта и заземляющего проводника. Если на глаз незаметно изменение яркости свечения лампы – сопротивление естественного заземления достаточно низкое;

1. Более точный метод – с применением мультиметра. Переключатель режимов ставится в положение «измерение переменного напряжения». Предел точности максимально близкий к 220 вольт. В большинстве случаев это 500 вольт.

Производим замер напряжения между фазой и нулем. Затем подключаемся к паре «фаза-земля». Значение на шкале должно быть максимально одинаковым.

Если перечисленные методы, показали недостаточную эффективность естественного заземления – поищите иную точку подключения. Кратковременное поливание водой столба, или попытка подключиться к другому концу водопровода ничего не изменит.

Важно! Категорически нельзя использовать в качестве заземлителя нулевой провод.

Он действительно имеет электрическую связь с грунтом. Но заземляющий контур расположен у ближайшей трансформаторной подстанции. По пути к вашему дому, «нулевик» может отгореть, быть оборванным, или просто набрать высокое сопротивление из-за расстояния.

Как сделать полноценный контур заземления в доме?

Как бы плотно не был распланирован ваш участок, на нем всегда можно найти место для установки контура заземления. Тем более что заземлители будут располагаться глубоко в грунте, и не нанесут ущерба зеленым насаждениям.

Схема подключения заземления в частном доме начинается с распределительной шины. От нее идет разводка до каждого потребителя. Это может быть третий контакт в розетке или обособленный провод, имеющий подключение на соответствующий контакт корпуса электроприбора. Оптимально будет разместить шину заземления в общем электрощите.

Важно! Каким бы не был соблазн соединить ноль и «землю» перемычкой, делать этого не следует.

Каждый проводник должен иметь свой контакт, размещение клемм одна на другой недопустимо. Между ними может образоваться окисленный слой, и сопротивление резко возрастет. Тогда все последующие потребители не будут иметь надежного заземления.

Далее за пределы дома выводится заземляющий проводник. Желательно, чтобы он был непрерывным до самого заземлителя. Любое механическое соединение повышает сопротивление цепи. Провод используется сечением не менее 6 квадратов.

Заземлитель не должен быть одиночным. Контур выполняется минимум из трех элементов, соединенных между собой с помощью сварки.

заземление дома своими руками фото

Если вами предварительно разработана схема — заземление частного дома своими руками выполняется четко по плану. Заранее закупаются необходимые материалы, совместимость соблюдена. В случае спонтанного строительства контура, запомните несколько простых, но важных правил:

• Электроды заземлителя забиваются в землю на 2-3 метра. Верхний срез, на который заводится проводник, должен быть заглублен на 20-50 см. Для этого отрывается траншея глубиной полметра, в которую укладывают соединительную шину;

Важно! Электроды именно вбиваются. Категорически нельзя пробурить отверстия и заложить туда заземлители. Хороший контакт с грунтом можно обеспечить лишь плотное прилегание.

• Схем соединения несколько: линия, круг, треугольник… Последний вариант самый надежный. Если в результате коррозии отделится одна шина – остальные обеспечат хорошую «землю». Соединение по линии применяется в случае, когда для иных способов нет места.

Итог: Правила не предписывают обязательного вызова сертифицированных электриков для прокладки заземления. Вы можете самостоятельно выполнить работы, и безопасность жилища – целиком ваша ответственность.

В этом видео идет речь о десяти ошибках при изготовлении заземления. Будьте внимательны при устройстве заземления в своем доме своими руками.

obinstrumente.ru

Заземление частного дома своими руками

Правильно обустроенная система заземления частного дома – это гарантия безопасности как самого строения и всего, что в нем находится, так и его жильцов. Создание контура заземления – вполне простая работа. Справиться с ее выполнением можно самостоятельно.

Монтаж заземления частного дома

Содержание пошаговой инструкции:

Виды заземления

Существует защитное и рабочее заземление. Главное предназначение защитного заземления – обеспечение надежной защиты жильцов от поражения электротоком, а электрической техники – от поломки при разного рода сбоях в сети. Если система включает в себя молниеотвод, наличие которого крайне желательно в частных домовладениях, заземление будет защищать и от поражения молнией.

Различные виды контуров заземления

Рабочее же заземление отвечает преимущественно за защиту электроприборов от поломки при разного рода чрезвычайных ситуациях. В частном строительстве оно активируется исключительно при возникновении сбоев.

Для большинства предметов домашней бытовой техники и электроники достаточно обыкновенного заземления посредством современной евророзетки. Однако кое-что рекомендуется заземлять «наглухо», а именно:

• стиральную машинку. Такая техника имеет серьезную электрическую емкость. В условиях повышенной влажности машинка может относительно безопасно, но все равно неприятно «щипаться»;
• микроволновку. Главным рабочим органом микроволновых печей являются высокомощные магнетроны. Если в розетке произойдет сбой, микроволновка начнет «сифонить» на крайне неблагоприятном для человека уровне. Задние панели многих СВЧ печек оснащаются специальной клеммой для отдельного заземлителя;
• электрические духовки, индукционные плиты (современные встраиваемые варочные поверхности). Особенности конструкции этих изделий таковы, что вероятность пробоя остается на довольно высоком уровне, поэтому отдельное заземление лишним определенно не будет;
• персональный компьютер. Попытки производителей сделать компьютерные блоки питания максимально компактными привели к тому, что уровень нормальной рабочей утечки упомянутых агрегатов находится на уровне стильной машины, а то и выше. Подобные воздействия крайне негативно отражаются на производительности и состоянии элементов компьютера. Подключить глухое заземление можно к любому крепежному винту на задней части системного блока.

Из чего состоит система заземления?

Схема работы защитного заземления

Система заземления состоит из ряда важных элементов. Первый из них – заземлитель. Обычно их несколько. Представляют собой металлические проводники, вбитые или врытые в грунт.

Оптимальная длина заземлителя – 200-300 см. Конкретные рекомендации по количеству и длине заземлителей уточняются в отдельном порядке в представительстве местной энергослужбы.

Вторым важным элементом системы заземления дома является металлосвязь. Этот агрегат представляет собой металлическую конструкцию, обеспечивающую соединение верхних концов заземлителей.

Металлосвязь заводится в дом как шина заземления. В частном доме может одновременно присутстовать несколько вводов заземляющих шин, однако одна из них должна в обязательно порядке заземлять вводно-распределительный щиток.

В комплексе металлосвязь и заземлители складываются в контур заземления.

Электроустановки соединяются с заземляющей шиной посредством заземляющих проводников. Существуют проводники гибкого и жесткого типа.

В случае использования гибких проводников важно, чтобы их сечение составляло не меньше 4 мм2.

Заземляющий проводник можно переносить на заземляющую шину. К этой шине проводники подсоединяются через контактные площадки. Они выглядят как блестящие места покрытые смазкой с предварительно подготовленными отверстиями для болтов.

Благодаря смазке будет предотвращаться окисление и развитие электрокоррозии. Контактные площадки могут иметь различные обозначения, обычно это черные косые полосы. Запрещается выполнять сплошное окрашивание заземляющих шин.

Измерение электросопротивления металлосвязи выполняется от клеммы заземления электрической установки до той части контура, которая отдалена от нее больше всего. На любой части металлосвязи уровень сопротивления должен составлять не более 0,1 Ом.

Конструкция заземляющего устройства

Неправильное заземление

В соответствии с требованиями соответствующих нормативных документов запрещается выполнять заземление электрических установок на любого рода трубопроводы.

Правльное (справа) и неправильное (слева и в центре) подключения к заземлению

1. Заземлять на водяные трубы тоже нельзя. Последствия могут быть самыми печальными, вплоть до летального исхода во время принятия душа – с электричеством шутки плохи.
2. Проводники запрещается подключать на неподготовленные площадки заземляющей шины. Проблема в том, что для каждого металла характерен свой показатель электрохимического потенциала. Вне помещения элементы контура будут подвергаться воздействию влаги.
3. На неподготовленных участках это приведет к развитию электрокоррозии. Процесс распространится внутрь проводника. В случае аварии пораженный проводник моментально отгорает и становится попросту бесполезным.
4. Запрещается выполнять последовательное заземление электроприборов, т.е. друг через друга. В случае поломки одного прибора неизбежно будут повреждены остальные установки.
5. Нельзя подключать на одну площадку заземляющей шины более одного проводника. Это приведет к появлению потенциально опасных ситуаций.

   Непригодное по ПУЭ заземление

Нюансы заземления частного дома

Подключение элементов заземления к распределительному щитку

Существует несколько вариантов обустройства контура заземления. Конкретный способ выбирается с учетом типа грунта на участке и особенностей дома. Вне зависимости от выбранного метода заземлители рекомендуется изготавливать из труб, один из концов которых предварительно сплющен в острие.

На нижнем участке каждой трубы (длина участка должна составлять порядка 50 см) делается вразброс 10-15 отверстий диаметром порядка 5-7 мм.

В жаркую погоду внутрь труб заземлителей рекомендуется заливать соляной раствор. Для его приготовления достаточно растворить половину пачки соли на ведро чистой воды. Этот раствор будет способствовать поддержанию сопротивления на нормальном уровне.

Шины заземления также остаются одинаковыми вне зависимости от выбранного метода. От использования оцинкованной стали для создания металлосвязи следует воздерживаться – материал очень быстро утратит свои эксплуатационные свойства.

Контур заземления своими руками

Заземление частного дома

Ознакомившись с теоретической частью, можете приступать к созданию контура заземления. Работа сравнительно простая и выполняется в несколько шагов.

Первый шаг. Рассчитайте контур. Для этого вам нужно узнать значение сопротивления почвы на вашем участке. Данную информацию узнавайте в соответствующей справочной литературе или местных службах. В той же службе вам могут дать рекомендованные параметры контура. Это избавит вас от лишних хлопот, ведь расчетные формулы довольно сложные и объемные.

Второй шаг. Подберите подходящее место для устройства контура. Контур устанавливайте в каком-нибудь малопосещаемом месте, минимальное расстояние от фундамента строения – 100 см.

Третий шаг. Заготовьте электроды. Их можно изготовить из стальных уголков. Минимальная ширина изделия – 5 см, оптимальная длина – 250-300 см.

Четвертый шаг. Выройте квадратную либо треугольную яму глубиной порядка 100 см. Электроды будут размещаться в углах котлована. Поэтому глубину и ширину ямы подбирайте так, чтобы расстояние между установленными электродами равнялось длине данных изделий.

Траншея для контура заземления

Пятый шаг. Вбейте подготовленные электроды по углам вырытой ямы. В этом вам поможет кувалда.

Шестой шаг. Приварите полосу металла к штырям электродов. Сварное соединение должно быть надежным и качественным. Места сварки обязательно обработайте антикоррозийным составом, к примеру, битумной мастикой.

Контур заземления частного дома

Седьмой шаг. Дотяните металлическую полоску до вводного щита. Далее вам нужно будет подсоединить к полосе шину заземления.

При отсутствии возможности использования полноценной шины подсоедините к металлической полосе качественный медный провод. Сечение этого провода должно составлять не менее 10 мм2. Для крепления провода используйте болт с гайкой. Место подсоединения полосы металла и медного провода обработайте антикоррозийным средством.

Восьмой шаг. Заройте яму. Основательно утрамбуйте засыпанную почву.

Контроль заземления после монтажа

После того как заземляющий контур будет готов, его следует обязательно проверить ради собственной же безопасности. Делается это путем измерения сопротивления растекания электрического тока в грунте и уровня сопротивления металлосвязи.

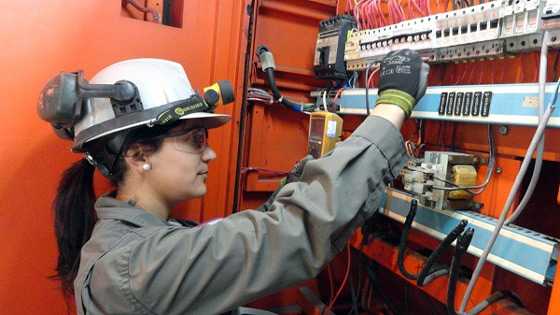

Профессиональные электрики делают это с помощью специальных приборов. Вы же можете сделать это при помощи инструмента под названием меггер. Специализированные организации дают такое оборудование на прокат.

Мегаомметр Megger

Эти ручные электроиндукционные мегомметры и в наши дни пользуются популярностью. В их составе нет электроники, их не нужно подключать к сети, они не создают лишних шумов в протяженности цепи и имеют множество других преимуществ.

Единственное – металлосвязь с помощью меггера замерить нельзя. Однако при условии качественного соединения и правильного подключения проблем с этими участками не возникает в течение десятков лет.

Для определения сопротивления нужно, чтобы пара измерительных электродов находилась на расстоянии порядка 12-15 м от края металлосвсязи. Электроды должны быть тщательно зачищенными. Измерение проводится на электродах, заглубленных в грунт примерно на 70-100 см и установленных на расстоянии около 150 см.

Важно соблюдать полярность подсоединения меггера. Защитное заземление дома должно быть способным выдержать удар молнии. Простые молнии имеют отрицательную полярность. Существуют и положительные молнии, когда толстый столб огня бьет из земли в направлении неба. Однако такие природные явления встречаются крайне редко и имеют такую разрушительную силу, что ни одно заземление не поможет.

70 молний во время шторма на острове Икария, Греция

Непосредственно же измерение с помощью мегомметра выполняется так: вы берете инструмент, крутите его ручку и изучаете показания стрелки на предустановленной шкале. Ранее упоминались оптимальные показатели, ориентируйтесь на них.

Измерение сопротивления растекания заземления меггером

Ни в коем случае не измеряйте заземление с использованием миллиамперметра, сетевого напряжения и специального гасящего резистора – это смертельно опасная затея.

Таким образом, монтаж заземления является крайне важным этапом обустройства частного дома. Уделите должное внимание этой процедуре, и ваш дом станет не только удобным и комфортным, но и полностью безопасным.

Удачной работы!

Видео – Заземление частного дома своими руками

svoimi-rykami.ru

---

•
  Ручки на двери межкомнатные
•
  Наружная розетка
•
  Двери красивые
•
  Раствор кладочный
•
  Строительный блок
•
  Ширина глубина высота
•
  Чем мыть пластиковые окна
•
  Как выбрать ламинат для квартиры по качеству отзывы
•
  Схемы отопления
•
  Строительство дома из оцилиндрованного бревна
•
  Арка своими руками пошаговая инструкция с фото
