Узлы каркасного дома – чертежи для деревянного дома

Имея достаточный опыт в сфере строительства, можно сделать узлы каркасного дома своими силами. Постройки отличаются долговечностью, в них комфортно жить, их можно быстро собрать, но возведение все равно займет не менее 2 недель.

Каркасная постройка состоит из узлов следующего вида:

основные;
вспомогательные.

Конструктивной особенностью является то, что дом собирается из нескольких элементов. Такую постройку можно соорудить в кратчайшие сроки. Начинающим строителям нужно помнить о том, что элементы конструкции должны быть надежно зафиксированы, иначе каркасный дом может разрушиться.

Основные конструкционные узлы скандинавского каркасного дома следующие:

стены;
кровля;
системы перекрытий.

Начинающим строителем должна быть внимательно изучена конструкция каркасного дома, узлы нужно делать так, как это описано в схеме. Только тогда они будут выполнять свою функцию. От надежности фиксации зависит безопасность постройки. Дополнительные узлы находятся там, где расположены стыки разных элементов каркаса.

Стены относятся к основным элементам конструкции. Опорой для них служит фундамент. Чаще всего строители, возводя каркасный дом, заливают монолитную плиту. Желая сократить расходы на строительство, владельцы участков выбирают ленточные основания. Для построек, которые будут стоять на пучинистых грунтах, лучше всего подходит столбчатый фундамент.

Для закрепления стеновых узлов каркасного дома используют гвозди, при этом стойки необходимо прикрепить к обвязочным балкам. Нижние и верхние обвязки можно назвать вспомогательными узлами. Для увеличения прочности каркаса нужно использовать болты. Их располагают в обвязке, а уже сверху надевают стойки. На эти элементы возложена несущая функция, поэтому их монтажу нужно уделять пристальное внимание.

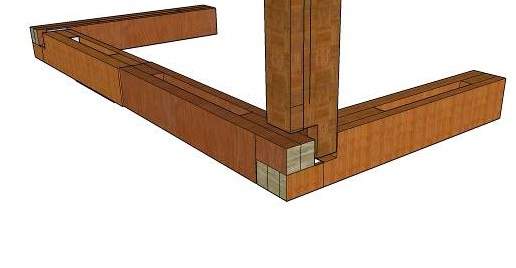

При проектировании угловых узлов нельзя допускать ошибок. В своей работе строители используют готовые схемы каркасного дома.

Выполняя работы своими силами, нужно уделить особое внимание установке фасадной стены и монтажу других элементов. Возводя каркас боковых стен, надо предусмотреть дополнительные стойки. Их следует располагать, повернув под углом 90°, это позволит надежно перевязать каркасы боковой стены и фасадной. В результате получится надежное угловое соединение, а сам каркасный дом будет прочным.

Достоинство этого метода заключается в том, что такой вид соединения позволяет сформировать правильный внутренний угол. В результате обшить постройку изнутри гипсокартоном или другим материалом будет очень легко.

Для фиксации вертикальных стоек устанавливают укосины. Они должны быть сделаны под наклоном, их располагают между верхней и нижней обвязкой. Эти элементы устанавливают так, чтобы они находились с наружной стороны каркаса. Поскольку укосины потом демонтируют, вырубку под них не нужно делать. Для фиксации используются гвозди.

Места стыковки стен и фундамента

Стыковка стен и фундамента

Лучше заранее приобрести чертежи узлов дома. При строительстве каркаса важно правильно сделать узел стыковки основания и стен. Сначала нужно установить балки на опорном брусе. Они должны располагаться либо параллельно стенам, либо перпендикулярно им.

Работая над нижней обвязкой, брусья монтируют к основанию здания. Для стыковки элементов используются хомуты или болты. Перед установкой брусьев нужно обязательно сделать гидроизоляцию, материал следует положить на стыке основания и стен.

По внешнему виду нижняя обвязка представляет собой раму, которая сделана из нескольких досок или деревянного бруса.

Ее укладывают сверху фундамента. Дерево желательно пропитать антисептиком, тогда оно не будет гнить.

На основание сооружения под обвязку помещают лежни. Это доски, с помощью которых выравнивают фундамент и убирают неровности, допущенные при заливке. Для крепления нижней обвязки к фундаменту используют анкера, ими фиксируют концы балок.

Для того чтобы их установить, необходимо сделать отверстия. Элементы крепежа должны проходить через доску и углубляться в бетонный фундамент. То, на какое расстояние должен погружаться болт, определяется в зависимости от конструкции основания. Важно учесть высоту стен. Если она не превышают 3 м, то анкер нужно заглублять в бетон на 20 см.

Есть еще один вариант монтажа. В этом случае конус от анкера, имеющий внутреннюю резьбу, помещают в основание, а уже после осуществляется заливка фундамента. Когда основание застынет, вот эти конусовидный шпильки и вкручивают анкер.

Выполняя соединение элементов конструкции, следует обращать внимание на отверстия в брусе. Сначала нужно измерить диаметр анкерной шпильки, отверстие под нее должно быть больше него на 3 мм. Для того чтобы крепеж получился прочным, следует положить широкие шайбы под головки болтов. Так площадь контакта с деревом увеличится.

Если посмотреть на конструкцию, то можно выделить еще один узел. Это место контакта брусьев на углах. Для их фиксации применяют болты и металлические уголки, с помощью которых можно сделать очень прочное соединение.

На бетон нужно положить рубероид либо другой гидроизолирующий материал. Можно покрыть ленту фундамента мастикой. Выполняя монтажные работы, надо постоянно проверять горизонт. Отклонения не должны превышать 0,5° на 3 м.

Описанный выше вариант крепления можно использовать, если под каркасным домом уложена плита или возведен ленточный фундамент. При выборе столбчатого основания действовать нужно таким образом:

Следует обратить внимание на выбор столбчатых опор. В верхней части они должны иметь плоский оголовник, в котором сделаны отверстия.
Нужно соорудить ростверк. Его функции будут выполнять деревянные балки, их укладывают поверх опор с оголовником. Важно обратить внимание на прочность соединения всех элементов.
В балках следует сделать углубления. Их высверливают под отверстиями, имеющимися в оголовнике.
Для фиксации балок используются шурупы и болты.

Брус крепится к фундаменту, этот шаг нельзя пропускать! Дело в том, что мелкозаглубленные ленты и плиты при замерзании подвержены подвижкам. Важно обратить внимание на то, как выполнено соединение нижней обвязки и лежней. Если фиксация надежная, постройка будет долговечной.

Как зафиксировать лаги

Фиксация лагов

Все зависит от того, какой тип строительства здания был выбран. Обычно лаги соединяют над опорами. Если они дополнительно стягивают наружные стены, то их укладывают параллельно друг другу, а само соединение выполняется стыковыми накладками.

Для того чтобы сделать конструкцию максимально прочной, нужно использовать накладки длиной от 25 до 30 см. Они нужны для фиксации бруса в местах стыков. Такой подход позволит предотвратить раскол и растрескивание деревянных элементов. Для того чтобы защитить лаги от раскола, можно покрыть их специальным средством. Так поступают профессиональные строители.

Если дом возводится по «канадской» технологии, то лаги пола соединяют перехлестом. При этом одна должна заходить на другую примерно на 50 см, но не более. Начинающие строители должны постоянно сверяться с проектом, тогда они не допустят ошибок при сборке дома.

Как сделать верхнюю обвязку

Верхняя обвязка каркасного дома

Для скрепления стен и перемычек можно использовать деревянные накладки. Хорошо себя зарекомендовали и высокопрочные пластины, выполненные из стали. Они помогают надежно скрепить узлы каркасного деревянного дома. Если в процессе строительства здания будут использованы такие элементы, то верхнюю обвязку над проемом можно не делать.

Классический вариант обвязки предполагает использование досок. Для фиксации берут гвозди. Лучше всего купить те, которые имеют минимум 6 см длины. Каждый конец доски должен быть зафиксирован двумя гвоздями.

Еще до начала работ следует определить места, в которых будут установлены стойки. Нужно учесть габариты фанерного листа. Стойки устанавливают там, где будут находиться двери и оконные проемы. Расстояние между двумя опорами должны быть одинаковым. От того, насколько качественно будет сделан монтаж, зависит срок службы здания.

Заключение

При строительстве каркасного дома нужно уделить особое внимание основным узлам. От того, насколько правильно они будут сделаны, зависит безопасность конструкции. Для фиксации элементов строители используют гвозди и болты. Чтобы предотвратить растрескивание бруса, нужно фиксировать части каркаса пластинами из стали.

okarkasnih.ru

Краткий обзор основных узлов при строительстве каркасного дома

15. Для жесткости стены, в обвязку и в стойки врезаются диагональные связи (укосины). Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска, под верхней обвязкой). Данный элемент равномерно передает нагрузку на все стойки каркасной стены диагональная связь укосина

16. Диагональная связь (укосина). Монтируется под углом от 40 до 55 градусов. 17. Финский ригель.

18. Для распределения нагрузки от верхнего перекрытия и вышестоящих стен под верхней обвязкой врезается дополнительный ригель (горизонтальная доска) Данный элемент равномерно передает нагрузку на все стойки каркасной стены. финский ригель2

19. В данном случае финский ригель позволяет не делать двойные стойки под оконные проемы (если они шириной менее 1400 мм). Отсутствие парных стоек позволяет уменьшить теплопотери стены.

двойные стойки под оконные проемы в каркасном доме

20. Утепление конструкций производится только когда дом защищен от атмосферной влаги. На данных изображениях показаны узлы утепления Перекрытия и угловых стен (теплый угол) Утепление конструкций каркасного дома

21. Утеплитель монтируется с перехлестом, для того чтобы исключить теплопотери через стыки. С нижней стороны цокольного перекрытия монтируется ветрозащитная мембрана с верхней стороны пароизоляция. утеплитель монтируется с перехлестом

22. Правильно уложенный утеплитель плотно примыкает к конструкциям каркаса и исключает продувание и промерзание перекрытия. Утеплитель находится и непосредственно под обвязкой стены, соответственно теплопотери в этом месте будут исключены. утеплитель в карксном доме плотно примыкает к конструкциям

утеплитель в карксном доме плотно примыкает к конструкциям

23. Как было показано в п. 22 утеплитель в перекрытии обязательно должен быть непосредственно под стеной. утеплитель под стеной каркасного дома

24. Утепление стен в углах монтируется между стойками с небольшим распором (утеплитель шириной 600мм, расстояние между стойками 585мм. Это исключает проседание утеплителя и обеспечивает надежное примыкание утеплителя к стойкам каркаса. утепление стен в углах каркасного дома

25. Конструкция теплого угла в разрезе. Конструкция теплого угла в каркасном доме в разрезе

fin.house

Узлы каркасного дома - BrickNews.ru

Каркасный дом по собственной конструкции представлен основными и вспомогательными узлами. Во время сооружения здания к ним важно проявлять повышенное внимание.

Содержание

Узлы деревянного дома каркасного типа
1. Элемент, представленный в виде узла нижней обвязки
2. Элемент стыковочный угловой, предназначенный для обвязочных брусьев
3. Осуществление монтажа балок перекрытия напольного и потолочного типа
4. Осуществление монтажа вертикальных стоек
5. Узловой элемент верхней обвязки
6. Применение дополнительных «связей»
7. Узловые элементы стропильной системы
В чём состоят ошибки, допускаемые в процессе возведения каркасного дома
1. Применение древесины плохого качества
2. Не соответствующее нормам усиление каркаса
3. Когда отсутствует паро- и гидроизоляция
4. Если отсутствует гидроизоляция фундамента
5. Несоблюдение шага в процессе монтажа вертикальных стоек
6. Не соответствующее нормам закрепление вертикальных стоек

Неправильная стыковка и не отвечающее нормам крепление элементов могут привести к плачевным последствиям, так как в подобном доме проживать опасно для жизни. В какой-то неожиданный момент он просто распадётся «на запчасти».

Узлы деревянного дома каркасного типа

Основные узлы представлены системами перекрытия, кровельными конструкциями и стеновыми системами. В свою очередь, они подразделяются на подузлы. Каждый из них будет рассмотрен ниже.

Элемент, представленный в виде узла нижней обвязки

Узел нижней обвязки, именуется местом крепления к фундаменту обвязочных брусьев. Для осуществления процесса стыковки используют фундаментные болты, хомута или иные способы. Прежде чем заниматься укладкой брусьев производят гидроизоляцию места стыка.

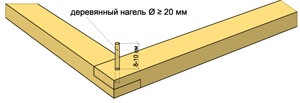

Элемент стыковочный угловой, предназначенный для обвязочных брусьев

В качестве еще одного конструктивного узла нижней обвязки дома каркасного типа выступает место на углах, где происходит стыковка брусьев между собой. Для этого применяют метод «в лапу» либо «вполдерева». Металлическим уголками или болтами пользуются с целью плотного соединения.

Осуществление монтажа перекрытий балок напольного и потолочного типа

Укладка напольных балок перекрытия производится с необходимым шагом. Местом для их упора служит обвязочный брус. Монтаж потолочных балок осуществляется аналогичным образом.

Осуществление монтажа вертикальных стоек

Каркасный дом начинают возводить с установки угловых вертикальных стоек. Потом уже занимаются сооружением промежуточных элементов. Здесь стоит остановиться на наличии нескольких узлов сразу. Это места, где стыкуются вертикальные стойки в углах с обвязкой как верхней, так и нижней, и те места, в которых соединяются стойки и обвязочные балки между собой. Вертикальные стойки в углах закрепляются с помощью пазов и металлических уголков, как дополнительных элементов. Промежуточные стойки крепят аналогично.

Узловой элемент верхней обвязки

Крепление брусьев верхней обвязки осуществляется так же, как и брусков нижней. Производится стыкование в углах и с каркасными стойками.

Применение дополнительных «связей»

С целью придания прочности каркасу применяют усиливающие его диагональные и вертикальные подпорки. Хотя столкнуться с таким решением можно достаточно редко. Чаще всего для усиления пользуются OSB-плитами, с помощью которых обшивается каркас. Этого вполне достаточно.

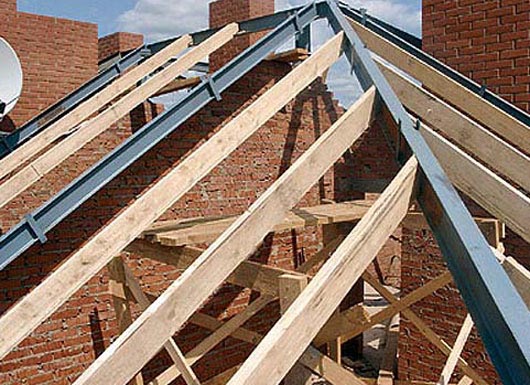

Узловые элементы стропильной системы

Под понятием системы стропил подразумевается наличие многочисленных узлов. Существуют узлы опирания стропил, местом расположения которых является коньковый прогон, также можно встретить узлы опирания стропил, что располагаются на брусе верхней обвязки. Можно столкнуться с типами узлов, в которых соединяются стропильные ноги с ригелем, либо иными распорками, либо же — с брусьями контробрешетки. Система стропил иногда подразумевает наличие узла, в котором соединяется обрешетка и контробрешетка между собой.

Соединение стропильных ног у конька между собой может производиться встык или нахлестом. Стропила можно прикрепить к мауэрлату, сделав на них вырубки. Ригели и прочие подпорки представлены в виде досок или брусков. Монтаж брусьев контробрешетки производится с применением аналогичного шага с шагом стропильных ног поверх них. С целью выполнения сплошной или разреженной обрешетки применяется доска, а на тип конструкции непосредственное влияние имеет вид используемого кровельного покрытия. Планируя строительство дома каркасного типа, необходимо ознакомиться с устройством каркасного дома, со всеми нюансами его строительства с целью предотвращения проблем, неожиданно возникающих во время осуществления процесса постройки дома. Собственноручное возведение каркасного дома каждому под силу.

В чём состоят ошибки, допускаемые в процессе возведения каркасного дома?

Если вами принято решение, связанное с возведением каркасного дома собственными руками, то вам нельзя допускать ошибок. Наиболее распространенные из них представлены ниже.

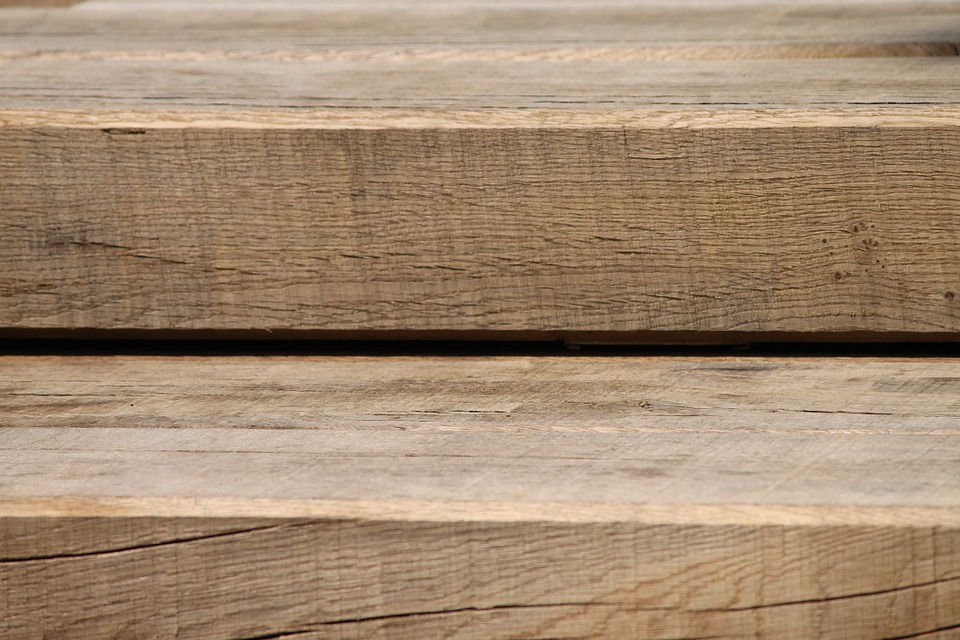

Применение древесины плохого качества

Строительство каркасного дома осуществляют с помощью недостаточно просушенной древесины, и это значительная ошибка. При высыхании дерево меняет свою форму. Дом в итоге может покоситься, будут выворочены частично гвозди. Соответственно, будет нанесен вред дому, утеплителю и отделочному материалу. Быстрая сушка древесины недопустима. Процесс этот должен длиться несколько суток. Если игнорировать соблюдение требований, то произойдет раскол или выгиб доски и бруса. Сразу после осуществления процесса сушки древесина должна обрабатываться составами, от пожара и грызунов защищающими дом.

Не соответствующее нормам усиление каркаса

Каркас выступает в роли основной конструкции дома. Следовательно к процессу его сооружения нужно подойти с максимальной ответственностью. Особого внимания заслуживают вертикальные стойки, поскольку им свойственно слабое сопротивление боковым нагрузкам. С целью устранения проблемы важно произвести усиление каркаса с помощью диагональных связей. Осуществляется подобный процесс несколькими способами. Можно воспользоваться распорками, выполнить обшивку дома фанерой, или применить для этого листы OSB. Подкосы сделать можно сверху и снизу. Местом упора для одного из концов должна стать вертикальная стойка, а для иного — брусья обвязки. Обшивку каркаса чаще всего выполняют, используя для этого фанеру или OSB-плиты. В толщину они должны быть как минимум десять миллиметров. Важен момент качественного крепления плит на каркасе с помощью саморезов, диаметр которых составляет четыре сантиметра.

Когда отсутствует паро- и гидроизоляция

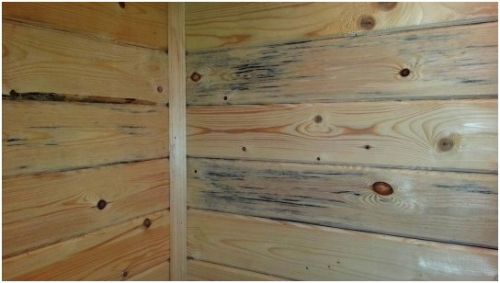

Утеплитель может серьезно пострадать в случае отсутствия гидро- и пароизоляции. Потому что влажное воздействие чревато его деформацией, в результате которой, он свои функции выполнять не сможет. Страдает и древесина от влаги. Отсыревая, она начинает деформироваться, и в ней заводятся жучки.

Если отсутствует гидроизоляция фундамента

От фундамента брус нижней обвязки необходимо ограждать посредством укладки слоя гидроизоляции. Иначе на него будут воздействовать грунтовые воды, и он подвергнется процессу гниения. Его придется менять спустя несколько лет, а это является операцией дорогостоящей и сложной.

Несоблюдение шага в процессе монтажа вертикальных стоек

По своей ширине плиты утеплителя достигают 0.6 метров. Соответственно, и между стойками каркасника соблюден должен быть шаг, составляющий показатель 59-60 сантиметрам.

Не соответствующее нормам закрепление вертикальных стоек

Нежелательно применять с целью крепления стоек каркаса исключительно одни саморезы. Оптимальным вариантом станет дополнительное вбивание нескольких гвоздей друг к другу под углом с двух сторон. Проработка всех стыков должна осуществляться максимально качественно. Хотя перечень вышеуказанных ошибок далеко не является полным. При использовании каркасной технологии во время сооружения домов допускается намного больше ошибок. Для того чтобы предотвратить их допущение обращаться нужно в проверенную компанию, что давно занимается этим делом в вашем городе.

Каждый решивший построить дом, озадачивается вопросом, связанным со стоимостью работ. Правильно составив смету каркасного дома, можно максимально точный дать ответ на этот вопрос. В состав сметы включены две части, представленные строительными работами и монтажом инженерных коммуникаций. Расходы на перевозку учитываются вместе с ценами на материалы.

bricknews.ru

Каркасный дом своими руками проекты чертежи. Чертежи каркасных домов

Или без нее своими руками, от дачи, предназначенной для сезонного проживания, до капитального коттеджа может каждый. Особенно, если речь заходит о . Они представляют собой сложный конструктор для взрослых, и выполнить качественную сборку можно только в том случае, если имеется точная и подробная инструкция. Таковыми документами в индивидуальном малоэтажном строительстве являются чертежи каркасных домов.

Чертеж каркасного дома с указанием всех размеров

Это не просто официальный документ, без которого трудно получить разрешение на строительство в контролирующих административных и земельных органах, а настоящая гарантия того, что выбранный тип дома полностью адаптирован под конкретные климатические условия, земельный участок, соответствует ожиданиям и требованиям клиента.

Это объемный пакет бумаг, в которых содержится исчерпывающая информация о ходе работ, порядке монтажа конструкций, подробная инструкция выполнения тех или иных действий. Даже стоимость дома не станет для вас сюрпризом, так как проектная документация содержит детальную смету, учитывающую все материалы, необходимые для сборки каркасника.

Чертежи каркасных домов - это объемный документ, содержащий более 100 страниц с детальными планами, схемами и подробными инструкциями.

Пример одной страницы комплектации чертежа каркасника

Условно всю документацию можно разделить на несколько частей, которые делают навигацию по документу более простой и удобной.

Подробная инструкция по монтажу каркасного дома своими руками

Ее могут читать как профессионалы, так и частные строители, не имеющие специального образования и огромного опыта. Но все же для достижения качественного результата разбираться в теме хотя бы немного стоит. Здесь представлена вся спецификация, указана последовательность работ, примерные сроки, требующиеся на выполнение каждого этапа строительства.

Как выполнить паро-, влаго- и ветрозащиту, какие ГОСТы и СНиП действуют в той или иной ситуации, по какому принципу выбираются оконные и дверные конструкции - это все присутствует в прилагаемой инструкции. Также там есть общие рекомендации, касающиеся возведения всего целиком, с мансардой или без нее.

Проект одноэтажного каркасного дома с мансардой

Подробные инструкции по строительству каждого отдельно элемента стоит искать в тематических блоках.

Руководство по возведению фундамента

Здесь можно найти рабочие чертежи и узлы, необходимые при обустройстве фундамента. Дательная инструкция по обустройству фундамента будет содержать не только нужные размеры и глубину залегания, но и информацию, как правильно выставить опалубку фундамента с минимальными временными и денежными затратами.

Просчет количества арматуры, ее типа, способы вязки, с включенной схемой сборки, содержащей продухи и анкера. Данные о том, как крепится нижняя обвязка к фундаменту, тоже должны присутствовать в этом разделе и подробно отвечать на вопрос.

Руководство по сборке каркасного дома

Самая объемная часть документации, так как содержит информацию по выполнению основной части работы.

Схема устройства каркасного дома

Чертежи представляют схемы крепления и сборки стропил, монтаж опорной доски и подгонку верхней обвязки дома. Если это , то прилагается детальная конструкция по обустройству последней. А также - по правильной постановке стен, сбору угловых конструкций как внутри, так и снаружи дома, установке внутренних перегородок, несущих и декоративных.

Детальные планы расстановки стен также присутствуют в документе, предлагают или типовое оформление пространства, или дизайнерский проект планировки, согласованный с заказчиком.

Обустройство крыльца также входит в эту часть проектной документации. Предусматривается общая конструкция, разрабатывается , ограждения, подъема. При строительстве с пятном застройки 6 х 6 или более рабочая документация комплектуется всеми необходимыми элементами, в том числе оконными конструкциями.

Планировка каркасного дома с мансардой 6 x 9

Для сезонного строения чаще всего с целью удешевления конструкции используют однокамерные стеклопакеты, а для капитального строения - двухкамерные пластиковые окна.

По такой же схеме возможно возведение щитового дома. Классический каркасник собирается на месте, его основа - это отдельно выставленный каркас из бруса, который зашивается уже после завершения выставления скелета. Технология сборки немного отличается. На готовый фундамент выставляются основные маячки и монтируются крепежные элементы.

Процесс возведения каркасного коттеджа на фундаменте

А щиты - элементы стен - собираются на горизонтальной поверхности, а затем уже поднимаются и устанавливаются на фундамент, закрепляясь в необходимом положении.

В зависимости от проекта подбирается и толщина стен, от 170 мм до 270 мм. Это обеспечивает необходимый уровень теплоизоляции и не допускает бессмысленного перерасхода строительного материала. В качестве утеплителя используются минвата, для внутренней отделки - гипсокартон, а наружной - osb плиты. Крыша выполняется из металлочерепицы. Но любой может быть изменен согласно пожеланиям клиента.

Руководство по прокладке и монтажу инженерных коммуникаций

Электрика, газопровод, канализация, водопровод - все это неотъемлемые атрибуты современного благоустроенного частного дома. От своевременности и правильности выполненных работ по их монтажу будут зависеть не только комфортные условия эксплуатации объекта, но и надежность, и безопасность всего строения.

Сколько розеток и выключателей потребуется разместить в будущем доме, где лучше их разместить, какая автоматика нужна для бесперебойного и безопасного функционирования дома, а так же, как правильно сделать электрику на кухне и в санузлах, - ответы на все эти вопросы можно получить в этом разделе. Кроме общих рекомендаций, в обязательном порядке присутствуют детальные рабочие планы и схемы прокладки электрики и ее подключения.

Эти же принципы касаются обустройства сантехники водоснабжения, канализации, а также вентиляции.

Прокладка инженерных коммуникаций в каркаснике

Грамотные проекты стараются расположить все коммуникационные трассы и развязки максимально близко друг к другу, чтобы их можно было спрятать в специальный короб и не портить интерьер помещения, а также «не съедать» необходимое пространство. Порядок прокладки сетей, а также способы их подключения и разводки присутствуют в руководстве по монтажу инженерных сетей.

Смета каркасного дома

Самая большая опасность при начале строительства собственного одноэтажного дома, будь это или более серьезная конструкция и - это неправильно рассчитать бюджет стройки, не учесть всех необходимых материалов. В лучшем случае процесс затянется на неопределенный срок, в худшем, вообще, заморозится и продолжать работы станет невозможно.

Чтобы избежать такой ситуации при строительстве дома своими руками, необходимо заказывать проектную документацию у профессионалов.

Кроме детальных схем и чертежей, каждый проект комплектуется подробной сметой. В таком документе указывается, сколько и какого материала понадобится на каждом этапе строительства в метрах, штуках, упаковках, килограммах, а также диапазон цен.

При поэтапном строительстве можно не тратить деньги на закупку материала на весь дом сразу. Приобретать можно будет постепенно тот его объем, который требуется прямо сейчас.

Это удобно с точки зрения доставки, разгрузочных работ и хранения. Особенно актуален такой порядок работ для тех, кто занимается строительством на садо

starer.ru

Узлы конструкции каркасного дома в строительстве

Строительство каркасных домов на сегодняшний день является очень перспективным, популярным и быстроразвивающимся направлением. Каркасные дома отличаются экономичностью, легкостью и простотой монтажа.

При строительстве каркасного дома применяют дерево хвойных пород: ель, сосну, пихту.

Они обладают современным внешним видом, красотой, хорошо поддаются любой отделке и различным дизайнерским решениям.

Узлы конструкции каркасного дома должны быть выполнены правильно и в соответствии с проектом.

Особенности конструкции каркасного дома

Схема устройства каркасного дома с мансардой.

Конструкция каркасного дома состоит из 3-х основных узлов:

Стеновая система.
Перекрытия.
Система кровли.

При строительстве необходимо учитывать, что каждый из конструкционных узлов каркасного дома имеет свою собственную сложную структуру. Правильный монтаж, выполненный по расчетам и чертежам проектировщиков, является гарантией прочности и безопасности будущего дома. Если способы сборки каждого из узлов конструкции дома выполнены правильно и грамотно, то вся конструкция в целом будет качественной и надежной.

Кроме вышеуказанных основных узлов, в конструкции каркасного дома имеются вспомогательные узлы. Они представляют собой места соединения определенных конструктивных элементов каркасного дома. Стены конструкции опираются на фундамент и крепятся при помощи анкерных болтов. Ко всем обвязочным балкам монтируются рядовые стойки. Сборка выполняется по строгой технологии.

Верхняя и нижняя обвязки являются вспомогательными узлами конструкции каркасного дома. Их монтаж выполняется при помощи специальных болтов. В обвязке находятся угловые стойки, в них помещаются крепежные болты, на которые надеваются стойки. Такая сборка является наиболее прочной и надежной.

Несущую функцию выполняют стоечные балки. Поэтому правильности их монтажа уделяется особое внимание. Внутренние перекрытия выполняют не столь важные функции, однако их необходимо крепить в соответствии со строгими правилами.

От грамотного и правильного соединения конструктивных узлов и различных элементов каркасного дома зависит его прочность и внешний вид. Проектные организации профессионально выполняют качественные расчеты и чертежи каркасных домов и дают основные рекомендации по их сборке.

Вернуться к оглавлению

Основные правила проектирования и монтажа несущих стен

Схема структуры панели.

Все несущие стены должны иметь каркасную конструкцию. Расстояния между вертикальными стойками и их размеры должны строго соответствовать проекту. Несущие стойки укрепляются покрытием из гипсокартона, фанеры, ДСП или распорками.

Рассмотрим узел стыковки стены и фундамента. Смотрите чертеж на рис.1. Балки на опорном брусе могут располагаться перпендикулярно к стене (A) или параллельно к стене (B).

Узел стыковки стены и перекрытия представлен на рис. 2. Балки в уровне бруса могут располагаться перпендикулярно стене на анкерах (C) или перпендикулярно стене на подвеске (D).

Узел стыковки стены и крыши представлен на рис. 3

Стойки должны быть расположены под прямым углом к стене. Они могут быть расположены параллельно стене во внутренних перегородках или на фронтоне крыши. Балки, которые поддерживают чердак, могут быть параллельны стене, если на них укреплено покрытие. Часть крыши, которую поддерживает стена, по ширине не должна превышать 2 м. Балки не должны состоять из нескольких частей.

В наружных углах стенового каркаса должно находится 2 или более стоек. Углы стен и точки их пересечения должны обеспечить опору краям внутреннего и внешнего покрытия. Доски, предназначенные для обвязки стен, должны иметь толщину не менее 38 мм. Ширина досок равна ширине несущих стоек основного каркаса. Во всех конструкциях должна быть нижняя обвязочная доска. В наружных стенах она не должна выступать над опорой более 1/3 ширины обвязки.

Верхняя обвязка конструкции состоит их 2-х досок, за исключением тех случаев, когда:

имеется проем для двери или окна и над ним находится перемычка, которая образует с обвязкой 1 узел;
она расположена на не несущих внутренних стенах;
может использоваться одинарная верхняя доска обвязки в части несущей стены, где нагрузка со стропил или перекрытия крыши воздействует не дальше чем 50 мм с одной стороны от вертикальных стоек.

Схема перекрытия каркасного дома.

Верхняя обвязка может отсутствовать над проемами, которые имеют перемычки, в том случае, если крепление между перемычкой и стеной выполнено накладками из дерева или прочными стальными пластинами. Накладки из дерева прибивают к секции несущей стены при помощи гвоздей длиной не менее 60 мм.

В верхней обвязке стыки досок нужно располагать над центрами всех вертикальных стоек. Они должны находиться в шахматном порядке. Расстояние между ними должно составлять более 1-го шага имеющихся вертикальных балок.

Доски верхней обвязки должны прибиваться при помощи 2-х гвоздей на каждом конце доски. Над стойками обязательно должны прибиваться гвозди, причем их расположение должно быть в шахматном порядке.

К обвязке прибивается стойка. Затем делаем разметку, отмечаем место будущего расположения первой стойки. Метку можно наносить на обе доски. Чтобы фанерный лист находился от края стены до центра стойки на заданном расстоянии, нужно уменьшить расстояние между стойками на 20 мм. Если лист фанеры имеет размеры 1525×1525 мм, то между стойками должно быть расстояние 380 мм. Затем отмечаем места стоек в проемах окон и дверей, которые будут поддерживать перемычки, и отмечаем расположение основных стоек. Расстояние между стойками балок перекрытия указывается в проекте. Основные стойки проема должны быть равны по длине. Высота стоек для поддержки перемычек равна высоте верхней границы проема за вычетом толщины нижней обвязки — 38 мм. Размещаем их на соответствующих метках. Двойные стойки располагают по бокам всех имеющихся проемов.

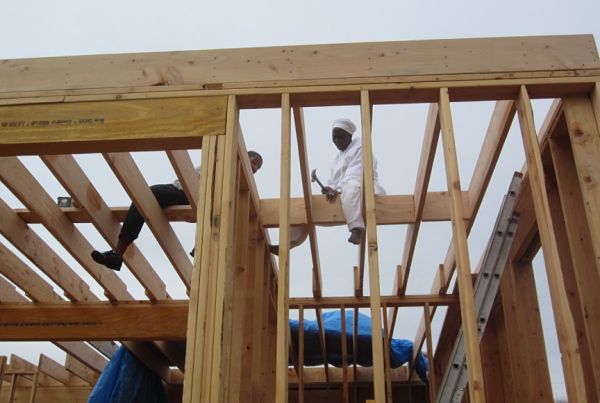

Все проемы монтируются с перемычками для правильного распределения нагрузки. Перемычки скрепляют гвоздями. Доски для перемычек должны иметь сечения, соответствующие величине пролета конкретного проема.

С внешней стороны наружных стен производится укрепляющая обшивка. Для обшивки используют фанеру, доски или другие материалы. Листы обшивки прибивают к каркасу гвоздями, не подверженными коррозии.

Вернуться к оглавлению

видео-инструкция по монтажу своими руками, особенности перегородок, узлов из бруса, проекты, чертежи, цена, фото

Все фото из статьи

Проекты деревянных каркасных домов обладают оптимальным соотношением между стоимостью и эксплуатационными свойствами. Выбрав такой тип жилой постройки для своего загородного участка, вы не прогадаете. Но, чтобы не быть голословными, давайте рассмотрим присущие данному виду строений плюсы и минусы.

Фото типового каркасного дома

Устройство

Чертежи деревянных каркасных домов не отличаются особой сложностью, так как являются продуктом конвейерного производства. Давайте перед тем, как перейти к изучению технических характеристик означенных построек, ознакомимся с наиболее распространёнными их проектами:

Традиционный вариант

Основные узлы каркасного деревянного дома

Обозначение на рисунке	Название
1	Фрагменты обвязки нижнего типа
2	Вертикальные сваи
3	Подкосы
4	Фрагменты обвязки верхнего типа
5	Половые лаги
6	Чердачные балки
7	Стропила

Проект с высокой крышей

Чертежи каркасного дома из дерева могут выделяться также наличием высокой крыши, под которой можно при желании обустроить мансарду:

Основные узлы каркасного дома из дерева с вытянутой вверх кровельной конструкцией

Обозначение на рисунке	Название
1	Элементы нижней обвязки
2	Обшивка из дерева
3	Вертикальные сваи
4	Элементы верхней обвязки
5	Компоненты ограждения лоджии
6	Лобовая доска
7	Стропила
8	Компоненты обрешётки
9	Подкосы

Характерные черты

Итак, каркасный дом из дерева, обладает следующими преимуществами:

Достоинства

Низкая цена реализации. Данная технология возведения жилого здания является наиболее экономной, что делает её невероятно популярной во всём мире.

Деревянные каркасно-щитовые дома в США

Скоростное возведение. Если вам на загородном участке необходимо построить жильё в кратчайшие сроки, то каркасный дом из дерева станет наиболее рациональным решением такой задачи, с которой бригада из пяти человек справится в течение одного тёплого месяца. Многие работы при этом вполне можно выполнить даже своими руками.
Строительство каркасного дома из бруса
Минимальные затраты на обслуживание. Легко отапливается и не нуждается в регулярном обновлении фасада. Таким образом, возможность сэкономить присутствует не только в процессе возведения, но и в течение всего эксплуатационного периода здания.
Низкий коэффициент теплопроводности. Каркасные перегородки в деревянном доме создают эффект термоса, сохраняя тепло зимой и прохладу летом внутри, что в значительной степени облегчает усилия направленные на создание оптимального для проживания микроклимата.
Допустимость монтажа всех коммуникаций внутри полостей стен.Тут сразу можно выделить сразу два плюса:

Прокладка коммуникаций в толще стен каркасного здания

Эстетичность. Расположение труб и проводов внутри стен, а не снаружи делает их гораздо привлекательнее.

Внутренний интерьер каркасной постройки с уже проложенными внутри перегородок коммуникационными сетями

Отсутствие необходимости в полноценном фундаменте. Лёгкий вес конструкции позволяет обойтись мелкозаглубленным основанием, которое проще и дешевле в закладке.

Ленточный мелкозаглубленный фундамент

Отсутствие усадочных процессов. Это позволяет приступить к осуществлению отделочных работ уже сразу после возведения сооружения и, следовательно, вселиться в кратчайшие сроки. Нет опасности, что здание поведёт через пару лет.
Экологическая безопасность. Все используемые материалы либо являются натуральной древесиной, либо из неё созданы.
Простота осуществления отделочных работ. Стены, потолки и полы уже ровные и не нуждаются в дополнительной обработке, достаточно лишь зашпаклевать стыки и шляпки саморезов, после чего можно смело приступать к нанесению декоративной облицовки.

Внутренняя отделка каркасного дома из дерева

Устойчивость к землетрясениям. Рассматриваемые постройки способны переносить сейсмическую активность до девяти баллов, что делает их невероятно популярными в Японии.
Колоссальное количество допустимых циклов замораживания и размораживания. Поэтому можете абсолютно не волноваться за здание, если вам по необходимости пришлось покинуть его в зимнее время. Это никак не отразится на его эксплуатационном сроке.
Возможность возведения в любой сезон. Если температура воздуха не опустилась ниже -15 градусов Цельсия, то можете смело приступать к строительным работам.

Зимнее строительство каркасного дома

Отсутствует необходимость в использовании подъёмной техники. Все элементы конструкции каркасных деревянных домов доставляются на верхние точки силами одной лишь бригады.
Простой доступ к полости стен, что позволяет, например, легко совершать замену старого стенового утеплителя деревянного дома на более прогрессивный новый.
Возможность осуществления демонтажных работ. В случае необходимости сооружение можно разобрать и транспортировать в другое более подходящее место, где и собрать заново.
Длительный срок службы каркасного деревянного дома.
Тонкость стен, позволяющая более эффективно использовать полезную жилплощадь.

Недостатки

Хоть положительных сторон гораздо больше, чем отрицательных, о них также необходимо знать:

Гулкость всей конструкции. Лёгкий вес строительных элементов не позволяет в должной мере гасить различного рода вибрации.

Совет: для устранения столь негативного явления рекомендуется использовать качественные звукоизоляционные материалы, которые чаще всего сочетают в себе функции и утеплителей.Дешевизна всего здания позволяет не экономить на данном этапе.

Утепление и звукоизоляция стен

Требование высокой квалификации у занимающихся сборкой сооружения строителей.

Совет: если сомневаетесь в своих силах, то лучше наймите профессиональную бригаду для осуществления всех необходимых работ, так как наличие ошибок в процессе монтажа обойдётся вам в последствие намного дороже.

Вывод

Каркасные постройки из дерева обладают огромных количеством положительных сторон, которые позволяют им набирать всё большую популярность во всём мире. Некоторые же недостатки вполне устранимы.

Дом, готовый к заселению

Видео в этой статье предоставит дополнительную информацию. Рассмотренный вид постройки жилого здания станет отличным решением для любого загородного участка.

rubankom.com

Узлы каркасного дома / каркасный дом своими руками

В данной статье мы хотим представить вашему вниманию уникальные узлы каркасного дома, разработанные по технологии KarkasDom и классические по технологии "Платформа". Наш богатый опыт и знания в области каркасного домостроения мы применяем не только в проектировании и строительстве качественных каркасных домов, но и в популяризации технологии правильного и качественного строительства каркасных домов в России. Внимательно изучая технологии и нормы каркасного домостроения различных стран, мы улучшаем технологию, разрабатывая уникальные узлы каркасного дома по собственной технологии, лишенные недостатков своих предшественников. Разработка основана на тщательных инженерных расчетах и тестах, и производится специалистами KarkasDom - инженерами и проектировщиками.

Узел: перекрытие первого этажа

Самый первый узел, о котором пойдет речь - это пол. Узел: Перекрытие первого этажа над холодным подполом. Чистовой пол в данной конструкции, может быть выполнен как из доски через вентзазор, так и из любого другого покрытия, также через вент зазор. Монтируется чистовое покрытие пола по контробрешетке, через вентзазор 25-30 мм.

В качестве утеплителя пола используется минеральная каменная вата базальтовых пород. Толщина утеплителя может варьироваться от 150 до 300мм, в зависимости от проекта и пожеланий заказчика. Пароизоляция крепится внутри помещения, по лагам с заходам на стены на 20-30см, сплошным слоем с герметизацией швов. С наружной стороны дома к лагам монтируется ветрозащита и обрешетка, на сваях - сплошным настилом, при ленте можно с небольшим просветом.

Узел: перекрытие первого этажа и стены первого этажа

Теперь рассмотрим второй узел каркасного дома. Соединение пола и стен первого этажа рис. 2 выполняется таким образом, что предотвращается образование, так называемых "мостиков холода" от лобовой доски. С внешней стороны стены, к стойкам каркаса крепится ОСБ с небольшими зазорами между листами, оставляя расстояние для смещения листов при изменении влажности на улице. ОСБ крепится на винтовые гвозди 60 мм. Между стоек каркаса закладывается враспор утеплитель - минеральная вата, толщиной, предусмотренной проектом. Дополнительный слой утеплителя (если это предусмотрено проектом) укладывается по контробрешетке. Между основным и дополнительным слоем, по стойкам каркаса стены крепится пароизоляция. Такое расположение пароизоляции помогает избежать выпадения конденсата внутри каркасной стены и перекрывает мостики холода.

Пароизоляция стен выполняется с дополнительной проклейкой стыков паро-гидроизоляционной пленки специализированным скотчем. Далее, на контробрешетку монтируются листы влагостойкого ГКЛ, которые выполняют роль предчистовой внутренней отделки. В вентзазор - пространство между ГКЛ и стойками, прокладываются электрокабели, трубы и другие коммуникации. Устройство пола первого этажа мы рассмотрели выше. На первой схеме, приведен узел, по уникальной технологии KarkasDom, на второй схеме - по классической технологии "Платформа" рис. 2.1, её недостаток в том, что на улице находится ладовая доска, и обвязка стены стоит на лагах, что является мостиком холода без дополнительного фасадного утепления. В северных регионах такая технология не очень эффективна ввиду возможного промерзания перекрытия в этих местах - за шкафами и под кроватями в доме.

Узел: перекрытие второго этажа и стен первого-второго этажа

Третий узел - это перекрытие второго этажа и стен первого-второго этажа. Подробное описание конструктива стен и пола было приведено в описании предыдущих узлов, поэтому не будем повторяться. Подробнее остановимся лишь на устройстве межэтажного перекрытия. Как видно на рисунке ниже, межэтажные лаги рис. 3 опираются на обвязку стены второго этажа. Между лагами враспор укладывается утеплитель, который с обеих сторон защищен пароизоляцией. Снизу к лагам монтируется обрешетка, а затем к ней крепятся листы ГКЛ, которые служат потолком первого этажа. Сверху к лагам, поверх пароизоляции, выпущенной со стен, происходит монтаж пола второго этажа.

Соединение элементов каркаса - перекрытия и стен, выполняется по уникальной, разработанной KarkasDom технологии, гарантирующей максимальное сохранение тепла и отсутствие мостиков холода. На первой схеме, вы видите данный узел, выполненный по технологии KarkasDom, на второй схеме рис. 3.1 узел выполнен по классической технологии "Платформа", его недостатки описаны выше.

Узел: стена мансарды с утепленной крышей

И, последний узел, который мы рассмотрим - стена мансарды с утепленной крышей. Данный узел, также, явлется уникальным и разработан KarkasDom. До укладки стропил на свои места, согласно проекту, все стены под стропилами обшиваются панелями ОСБ, в них делаются запилы, в которые и устанавливаются стропила. Данный метод, опять же, убирает мостики холода, так как не надо вкладывать доски между стропил, чтобы закрыть вату снизу от её выноса птицами и от выдувания тепла и продувания. Далее, как писали выше, стропила по класической технологии врезаются в верхнюю обвязку, обеспечивая надежное соединение и упор. С наружной стороны на стропила укладывается ветрозащита и закрепляется контробрешеткой. Затем, перпендикулярно контробрешетке и стропилам, монтируется обрешетка, которая является основанием для крепления кровельного покрытия. Внутри, между стропил враспор укладывается утеплитель - минеральная базальтовая вата, далее следует пароизоляция и обрешетка, на которую производится монтаж влагостойкого ГКЛ, служащего предчистовой внутренней отделкой.

Данная технология сбора каркасных стен и перекрытия, как на рис. 2 и 3, была переработа и улучшена со скандинавской balloon. Технология или строительство по тетехнологии balloon, как раз использует метод установки лаг на обвязку стен первого этажа, а стены второго висят на ригиле, впиленном в неразрезную стойку высотой 5-6м. Понятно, что дом строить из таких стоек очень опасно и тяжело, потому мы стены сделали составными, упростив сборку, но тем самым ещё и усилили каркас.

Технология пекрёстного утепления была взята от Парок, производителя базальтовой ваты в скандинавии, техкарта KSm01. А также, с сайта Технониколь (для справки, по утеплению крыши они продают больше всех материалов в РФ) и у них это более 7 лет рекомендуется. Тех. карты и пояснения ниже.

karkasdom.info

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
