Какой бронированный кабель выбрать: 5 важных пунктов. Вббшв расшифровка. Вббшв расшифровка

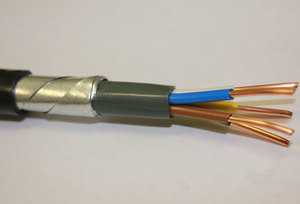

Кабель ВБбШв, ВБбШвнг: расшифровка и технические характеристики

Некоторые объекты электрификации прямо располагают к возможности механических повреждений силового кабеля. В этих случаях применяют усиленные модификации проводников типа ВБбШв, ВБбШвнг, ВБбШвнг-FRLS, ПвБбШв и другие. Об особенностях конструкции, реализуемых производителем, отличии, технических характеристиках (вес, диаметр, сечение, количество жил и т.д) речь пойдет далее.

ОГЛАВЛЕНИЕ

  • Особенности маркировки
  • Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв
  • Свойства кабеля ВБбШв
  • Описание кабеля ВБбШвнг
  • Кабель типа ВБбШвнг-FRLS
  • ПвБбШв или полиэтилен против ПВХ

Особенности маркировки

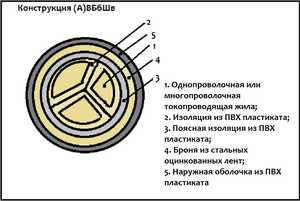

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством;
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции;
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв

Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:

  • В – изоляция жилы, выполненная из ПВХ пластиката;
  • Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков;
  • Шв – внешний слой шлангового типа, выполненный из ПВХ.

Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.

Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

Свойства кабеля ВБбШв

Согласно данным Госстандарта этот тип проводников используют для непосредственной передачи и распределения электроэнергии на промышленной частоте 50 Гц с переменным напряжением 660 или 1000 В. Количество жил может меняться от 1 до 5. Их сечение находится в диапазоне от 1,5 до 240 мм2. Погонный вес 1 км кабеля ВБбШв составляет от 347 до 11305 кг. При монтаже необходимо учитывать минимальные радиусы изгибов, которые равны 10 внешним диаметрам при одножильном исполнении и 7,5 диаметрам – при многожильном. Маркировка жил происходит за счет цветной изоляции или цифрового нанесения (при сечении свыше 70 мм2).

Ввиду реализованных конструктивных решений, кабеля ВБбШв можно использовать в различных климатических, температурных и технических условиях.

Описание кабеля ВБбШвнг

Это кабель, как уже упоминалось выше, является аналогом предыдущего, но его оболочки производитель выполняет из ПВХ пластиката, который препятствует распространению реакции горения. Показатели в части количества жил и их сечения также аналогичны. Погонный вес 1 м кабеля находится в пределах от 0,28 кг (3×1,5) до 12,9 кг (5×240). Радиусы изгибов аналогично кратны внешнему диаметру.

Кабель типа ВБбШвнг-FRLS

Если анализировать обозначение, прослеживается очевидная аналогия с предыдущим видом. Используемые после черточки символы указывают на то, что полимерные оболочки кабеля имеют прекрасную огнестойкость и низкий уровень выделения газов при горении. В буквальном смысле это означает, что в случае пожара на линии, задымленность наблюдаться не будет.

Такое сочетание свойств позволяет использовать ВБбШвнг-FRLS в самых трудных условиях, в помещениях с высоким уровнем пожарной опасности, в местах, где имеет место угроза механического воздействия на кабель и т. п. Минимальное значение радиуса изгиба при монтаже рассчитывается с коэффициентом кратности 7,5 по отношению к внешнему диаметру.

ПвБбШв или полиэтилен против ПВХ

Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБбШв может меняться в диапазоне от 4 до 240 мм2. Вес погонного метра кабеля меняется от 0,44 до 8,69 кг для типоразмеров 2×6 и 4×240. При этом максимальный внешний диаметр составляет 54,2 мм.

ПвБбШв может применяться в достаточно сложных климатических условиях, в помещениях с разным уровнем коррозионной активности среды, возможности механических повреждений. Это автоматически означает, что производитель ПвБбШв закладывает него возможность прокладки в земле, в специально оборудованных траншеях.

Температурные режимы работы ПвБбШв на номинальных, аварийных и критических (КЗ) токах также мало чем отличаются от предыдущих модификаций.

Силовые кабеля типа ПвБбШв или ВБбШвнг можно применять в достаточно широких климатических и физико-технических рамках, что делает их практически незаменимыми и довольно универсальными продуктами.

electricvdele.ru

Кабель ВБШв: обзор, технические характеристики, расшифровка

В современных реалиях кабель ВБШв получил серьезную популярность на территории нашей страны. Его активно используют для передачи электрической энергии в стационарных установках, где переменное сопротивление составляет 6 кВ, а частота работы 50 Герц. В этой статье мы подробно разберем его конструкцию, расшифровку и основные технические характеристики, которые стоит учитывать во время выбора проводника для силовых цепей.

Бронированный кабель ВБШв: характеристики: обзор, расшифровка

Расшифровка кабеля ВБШв

Аббревиатура данного проводника выглядит следующим образом:

  • В – есть изоляция, которая выполнена из поливинилхлоридного пластиката.
  • Б – кабель бронированный. Броня состоит из двух стальных лент, что обеспечивает надежную защиту.
  • Шв – есть защитный покров, он выполнен в виде впрессованного шланга из поливинилхлоридного пластиката.

Обращаем внимание! В маркировке может присутствовать «б».  Это означает, что кабель идет без подушки, которая и является основной составляющей внутренней части защитного покрова. Данный проводник имеет название ВБбШв, о нем мы уже рассказывали. подушка наложена непосредственно под броней, это предохраняет кабель от механических повреждений и создает эффективную защиту от коррозии.

Конструкция

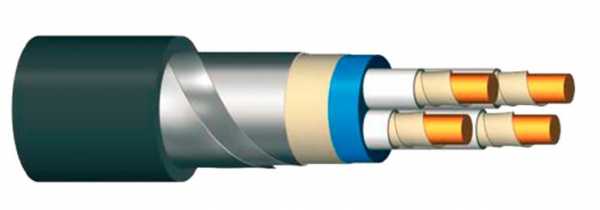

Посмотреть конструкцию кабеля ВБШв вы сможете на фото:

Кабель ВБШв конструкция

Провод состоит из следующих элементов:

  1. Медная жила. Она может быть многопроволочной или однопроволочной. Сечение однопроволочной от 16 до 50 мм, если мы говорим за многопроволочные жилы, то здесь сечение от 50 до 240 мм.
  2. Изоляция проводника выполнена из ПВХ пластиката, который является универсальным.
  3. Есть и поясная изоляция из ПВХ лент, она служит дополнительной защитой от влаги и механических повреждений.
  4. Экран изготовлен из полупроводящей бумаги.
  5. Присутствует обмотка, она изготавливается из ПВХ и некатаного волокна.
  6. Броня состоит сразу из двух стальных лент, это делает кабель надежным.
  7. Битум.
  8. Обмотка из полиэтилентрефтальной пленки.
  9. Шланг изготавливается из пластиката ПВХ.

Конструкция считается достаточно сложной, однако производитель продумал абсолютно все детали. Поэтому в качестве данного проводника может не сомневаться.

Технические характеристики

  • Частота работы составляет 50 Герц;
  • переменное напряжение 6 Кв;
  • постоянное напряжение в 2,4 раза выше переменного. Здесь придется считать самостоятельно;
  • нагрев жил в аварийном режиме не должен превышать +80 градусов;
  • продолжительность работы в аварийном режиме не более 8 часов в сутки. За весь период работы работа в аварийном режиме не должна превышать 1000 часов;
  • жилы изготовлены из меди. Сечение от 16 до 240 мм. Здесь зависит от количества жил;
  • кабель является бронированным.

Область применения

Область применения данного проводника считается по-настоящему огромной, ведь его можно применять в следующих ситуациях:

  1. Чтобы проложить кабель под землей. Так как ВБШв обладает коррозийной активностью.
  2. В помещениях, где есть возможность механических повреждений во время использования проводника.
  3. Во время прокладки в помещениях, которые являются пожароопасным.
  4. Часто использую во время прокладки в туннелях, каналах и других ситуациях.
  5. Можно применять в горизонтальных и наклонных трасах.

Особое внимание следует остановить на том, что кабель не распространяет горение, но только при одиночной прокладке. То есть, есть он будет применен в паре с другими проводником, такого свойства добиться не получится.

Где купить

Желаете сейчас купить кабель ВБШв хорошего качества? В такой ситуации стоит смотреть на лучших производителей кабельной продукции, ведь на нашей территории достаточно сложно найти оптимальное соотношение. А некоторые производители и вовсе отходят от принятых ГОСТов и стираются экономить. Мы рекомендуем покупать их только у следующих производителей, так как они обеспечивают реальные гарантии и предоставляют выгодные условия:

  • Электрокабель;
  • Севкабель;
  • Москкабель;
  • Каменский кабель.

Эти производители по праву считаются лучшими, однако практически всегда они работают с крупными партиями. То есть, нужно покупать только в больших объемах.

Вот мы и рассказали про кабель ВБШв, раскрыли технические характеристики, область применения и рассказали, где же его можно купить. Данная информация станет полезной и интересной для каждого человека, который пытается найти качественный силовой кабель.

vse-elektrichestvo.ru

технические характеристики, расшифровка аббревиатуры, отличие от других проводов

Современную жизнь невозможно себе представить без электричества. Электроэнергия стала неотъемлемой частью нашего существования, без которого не может обходиться ни один человек. Прийдя домой, каждый из людей включает свет, телеаудио аппаратуру. Пользуется всеми видами бытовых приборов. Ни одна отрасль промышленности не может существовать без наличия электроэнергии. Такой вид энергии вырабатывается на электростанциях и распространяется по всем регионам. Для передачи распространения выработанной энергии на расстояние используются линии воздушных электропередач, и линии.

Медный бронированный кабель ВБбШвнг

Расшифровка ВБбШвнг:

  • отсутствие буквы «А» в начале обозначения означает медные жилы;
  • В-говорит о внутренней изоляции, выполненной из пластика ПХВ.
  • Б-бронирован стальными лентами с цинковым покрытием.
  • б-отсутствие подушки, являющейся частью покрова защиты находящейся под броней;
  • ШВ-наружняя оболочка из пластика ПХВ.
  • нг-наличие этих символов в конце означает покров с пониженными горючими свойствами.

Технические характеристики и отличие от других марок

Технические характеристики следующие:

  • Температура окружающей среды для кабеля ВБбшв -50° +50° при влажности воздуха не более 90%.
  • Максимальный нагрев жил под нагрузкой +70°С.
  • Максимальный нагрев жил при аварийном режиме +80°С.
  • Прокладка линии недопустима при температуре окружающей среды ниже — 15 °C.
  • Применимое напряжение (при частоте 50 Гц.) 660—10 000 v.
  • Срок эксплуатации 30 лет.
  • Гарантийный эксплуатационный срок 5 лет.
  • минимальный радиус изгиба при прокладке для многожильных кабелей — 7,5 наружных диаметров.

В такой продукции применяется разная расцветка жил.

  • Голубой — нулевой провод.
  • Желтый с зеленой полосой — заземляющая жилой.
  • Остальные цвета-жилы фаз.

Это намного упрощает процесс соединения длинных трасс в плане сохранения фазировки. Благодаря своим качествам наружной оболочки допускается прокладка в кабельных тоннелях, под землей, эстакадами и мостами, в помещениях повышенной влажности. Допускается применение ВБбшв в сетях переменного напряжения от 1 до 10 кВ., учитывая мощную броню и достаточную изоляцию, разрешается применение его во взрывоопасных условиях. Учитывая довольно высокие антигорючие свойства, способности виниловой изоляции противостоять распространению горения разрешена его прокладка в пучке.

Кабель ВБбШв

Кабель ВБбШв характеристика и расшифровка такая же, как у ВБбШвнг, но отсутствие в конце аббревиатуры символов «нг» говорит о том, что он способен поддерживать горение.

Кабель ВБбШв расшифровка:

  • В-внутренняя изоляция жил из пластика ПХВ.
  • Б-наличие ленточной брони.
  • б-отсутствие подушки под броней.
  • Шв-наружняя оболочка из ПВХ пластика.

Модификацией ВБбшв можно назвать провод КВБшв, его можно отнести к категории контрольных. Об этом говорит буква К в начале обозначения. Провода такого типа применяются для подключения электроустановок и потребителей напряженим не выше 660 v. при использовании в сетях переменного напряжения и 1000 v в сетях постоянного напряжения. Аббревиатура расшифровывается следующим образом:

  • К- означает контрольный.
  • В-жилы изолированы ПХВ пластиком.
  • Б-бронираван стальными лентами.
  • б-отсутствие защитной подушки под броней.
  • Шв-наружняя защитная оболочка в форме шланга из пластика ПХВ.

Составляющие элементы контрольного кабеля КВБбШв от середины:

  • Токопроводная однопроволочная жила из медного сплава круглого сечения.
  • Жилы кабеля собраны в пучек скручиванием (парами). Изоляция жил пары по цвету отличается от цвета жил других пар.
  • Наложена ленточная броня из 2 лент покрытых цинком.
  • Наружная оболочка из пластика ПХВ.

Такие кабели не применяются в силовых цепях, а устанавливают связь между системами, которые обслуживают. К ним применимо напряжение 380v, в исключительных случаях в пределах до 1000 v. И все-таки спектр применения контрольных кабелей достаточно широк:

  • Дистанционное управление коммутационной аппаратурой.
  • Подключение электрических устройств к приборам.
  • Передача сигналов и команд на расстояние (посредством телемеханики).
  • Обслуживание цепей защиты и автоматики.

Контрольные кабели КВБбШв прокладываются отдельно от силовых по каналам, лоткам. Имеют отдельные шкафы и клемники подключения, обеспечивают надежность работы схем при различных условиях климата.

Кабель АВБбшв

Кабель марки АВБбшв отличается от ВБбшв наличием алюминиевых жил вместо медных. Соответственно кабель с алюминиевыми жилами обладает совершенно другими характеристиками. Диаметр АВБбшв по отношению к диаметру ВБбшв будет гораздо больше для одинаковой нагрузки исходя из материала жил продукции.

Применение кабеля с алюминиевыми жилами АВБбШв следующее:

  • прокладка в траншеях с антикоррозийной активностью при соблюдении условия на кабель не воздействует усилие растягивания во время эксплуатации;
  • допускается прокладка в пожароопасных помещениях;
  • прокладка в помещениях с повышенной влажностью, таких как шахта, тоннель, временно затапливаемые помещения;
  • допускается прокладка во взрывоопасных помещениях класса В-1Г, В-1Б, В-||, В-||А;
  • применим для сетей 660v до 1000 v при частоте 50 Гц;
  • максимально допустимая влажность воздуха-98%;
  • амплитуда температуры эксплуатации -50° до +50°с;
  • max температура нагрева при замыкании: 160 °C.

Гарантийный срок с ввода в эксплуатацию 5 лет. По факту этот кабель способен прослужить 30 и более лет.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Кабель ВБбШв: расшифровка, характеристики, описание, применение

Кабель ВБбШв получил широкое применение в электромонтажных работах. Ведь он обладает оптимальными характеристиками, которые прекрасно сочетаются с его стоимостью. В этой статье наш ресурс «ВсеЭлектричество» решил подробно рассказать обо всех параметрах, характеристиках и сферах применения.

Как расшифровывается кабель ВБбШв

Итак, кабель ВБбШв получил общепринятую расшифровку:

  • В – это внутренняя изоляция ПВХ из поливинилхлорида.
  • Вб – означает, что бронь выполнена из специальных стальных лент.
  • Шв – это наружная оболочка, которая представлена ПВХ-шлангом.

Если вы видите дополнительные модификации «нг», значит, кабель не боится огня. Модификация «нг-LS» не выделяет дым.

Область применения

Одножильные провода чаще всего используются в качестве основного проводника во время передачи постоянно тока в цепи. Однако кабель ВБбШв получил еще несколько способов применения:

  1. Во время укладки провода под землей, когда необходимо быть уверенным, что даже через несколько лет с ним ничего не случится.
  2. На открытом воздухе, когда существует опасность повреждения провода, которую другими способами избежать не удается.
  3. Во время монтажа на поверхности, однако, он должен быть хорошо закреплен, растягивать его нельзя ни в коем случае.

Как вы могли заметить, такой кабель применяется только в самых экстренных ситуациях, когда необходимо избежать повреждения. Поэтому в домашних условиях его практически не используют, это также объясняется высокой стоимостью.

Основные параметры кабеля ВБбШв

Характеристики силового кабеля ВБбШв выглядят следующим образом:

  1. Рабочая температура провода от -50 до +50 градусов.
  2. Нельзя производить монтаж, если температура воздуха ниже -15.
  3. Радиус изгиба 7,5 диаметров, если кабель многожильный, 15 для нг одножильного и 10 для обычного одножильного.
  4. Срок службы кабеля составляет 30 лет. Как правило, производители дают гарантию на пять лет.
  5. Рабочее напряжение 0,66-3кВ и 1-3 Кв.
  6. Частота 50 Гц.

Для более подробного ознакомления с кабелем ВБбШв мы решили подробней остановиться на всех его параметрах. Все характеристики представлены в следующих таблицах.

Диаметр кабеля ВБбШв на 660 Вольт, его сечение, строительная длина и вес:

В этой таблице вы найдете характеристики кабеля ВБбШв на 1000 Вольт или 1 кВ:

Здесь представлены основные параметры кабеля ВБбШв на 6 кВ.

После ознакомления с этой таблицей вы сможете без особых усилий подобрать для себя оптимальный провод. Также читайте: как нарастить провод.

Конструкция кабеля ВБбШв

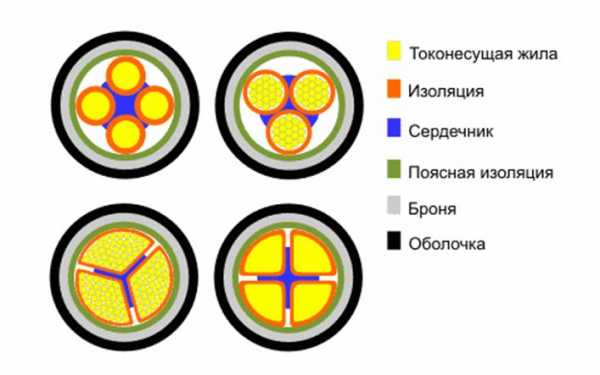

Итак, кабель ВБбШв имеет не сложную конструкцию, посмотреть вы ее сможете на следующем фото:

Как вы могли заметить, ничего необычного нет, однако изделие обладает и небольшими конструктивными особенностями:

  1. Слоя изоляции ПВХ отвечают стандартной маркировке проводов и кабелей.
  2. Оболочка выполнена из ПВХ шланга.
  3. Жилы могут быть: однопроволочными и многопроволочными. Также они могут быть круглыми или секторными.
  4. Для защиты используется два слоя из стальных лент. Здесь есть особенность, верхний слой всегда закрывает стыки нижнего, соответственно повредить кабель сложно.

Рекомендуем почитать: как соединить провода.

vse-elektrichestvo.ru

Расшифровка вббшв. Кабель ВБбШв - характеристики, расшифровка

Силовой кабель ВБбШв: технические характеристики, расшифровка

Разнообразие задач по обеспечению энергией различных объектов промышленного и жилого сектора создала необходимость производства универсального проводника. Разнообразные условия применения. Электрическая, механическая прочность должна сочетаться с возможностью подбора необходимой гибкости. Кабель ВБбШб соответствует предъявляемым требованиям.

Статья ознакомит с основными техническими, эксплуатационными характеристиками. Рассмотрены конструктивные элементы, особенности расшифровки маркировки.

Общее понятие, расшифровка марки

Маркировка и устройство силового бронированного ВБбШв, нормированного ГОСТ 16442-80, представляет собой:

  • В — первая буква марки – материал защиты жил, поясной изоляции, защитного покрова

Конструкция от центра к краям состоит из следующих элементов:

  • Гибкая или жесткая, круглой, или у некоторых сечений, сегментной формы;
  • Винил жилы, толщина определяется рабочим напряжением, сечением токопровода;
  • Поясная защита из виниловых лент или сплошная, толщина.

Затем следует защитный покров типа БбШб, что согласно ГОСТ 7006-72 означает:

  • Б – броня из двух спирально уложенных, перекрывающихся стальных полос толщиной 0,3 мм каждая, допускается увеличение до 0,5;
  • б – без амортизационной подушки между броней и поясной изоляцией;
  • Шб – поверх брони ложится виниловый шланг защитного покрова.

Дополнительные улучшенные свойства:

  • Т — обозначает тропическое исполнение, слабую подверженность действию грибков, гниению в теплых, сырых местах;
  • нг-LS – применен пластикат, понижающий горючесть «нг», уменьшения выделение газа, дыма при тлении, обозначит изображение «LS».
  • (ож) – символы в скобках описывают монолитную, одинарную конструкцию жилы. Отсутствие этих букв указывает, что проводник скручен из тонких проволок.
  • П — обозначает плоскую конструкцию. Если она не указана – профиль сечения круглый.

Пластмассовый защитный шланг должен быть герметичным, не должен распространять горение, быть стойким к деформации повышенной температурой.

Технические параметры, условия нормальной эксплуатации

Совокупность электрических и механических свойств примененных при изготовлении материалов определяют характеристики, требования эксплуатации. Все параметры должны соответствовать нормам ГОСТ.

Проводник

Медный проводник может быть монолитной конструкции, жестким или гибким, скрученным из большого числа тонких проволочек. Класс гибкости определяет область применения. Стационарные прокладки выполняются, чаще, жесткими проводниками. Подключение установок, механизмов лучше делать гибким. ВБбШв ГОСТ назначил стандартные значения номинального сечения из диапазона 1,5 ÷ 240 мм2. Количество проводников 1 — 5. Нулевая, заземляющая жилы могут иметь меньший, по отношению к основной, диаметр. Эти жилы выделяются синей или желто-зеленой расцветкой изоляции.

Наименование жилыНоминальное сечение, мм2
Основная1.52.54610162535507095120150185240
Нулевая1.51.52546101616253550707095120
Заземления11.52.52.52.5461016162535505070
Номинальное сечение нулевой и заземляющей алюминиевой жилы должно быть не менее 2,5 мм2.

Материал, поперечное сечение определяет сопротивление проводника электрическому току. Удельное сопротивление электротехнической меди по ГОСТ равна 1,72х10-8 Ом/м. Стандартные значения сопротивления 1 км длины, при 20 °С:

Номинальное сечение, мм21.52.54610162535507095120150185240
Сопротивление жилы, Ом12.17.414.613.081.831.150.730.520.390.270.190.150.120.10.08

Номинальное значение сопротивления ограничивает ток при рабочем напряжении, тем самым мощность подключаемой нагрузки. Превышение тока, или максимальной мощности нагрузки, вызывает нагревание жилы.

Изоляция

Защищает кабель ВБбШв от электрического пробоя высоким напряжением. Механические свойства определяют прочность, способность противостоять горению, гниению. Толщина слоя нормируется номинальным напряжением, сечением проводников.

Номинальное напряжение, кВ0.66136
Номинальное сечение жилы мм21-2,54 и 610 и 1625 и 35501-2,54-1625 и 355070951201501852406 – 24010 – 240
Номинальная толщина изоляции, мм0.60.70.91.11.30.81,01.21.41.41.51.51.61.7192.23.4

Пучок изолированных проводников объединен поясным слоем толщиной 0,9 мм.

Толщина стенок наружного шланга, укрывающего броню, определена диаметром пояса:

Диаметр кабеля по поясной изоляции, ммДо 2020-3030-4040-5050-60От 60
Минимальная толщина наружного покрова, мм1.822.22.42.63.1

Сопротивление изоляции нормируется пересчетом на 1 км длины кабеля при 20 °С.

Номинальное сечение жилы мм21 – 1,52,5 – 46От 10
Электрическое сопротивление изоляции, мОм, не менее121097

Механические свойства, конструкция токопроводящей жилы, ограничивают изгиб кабеля при прокладке радиусом, кратным наружному диаметру:

  • Одножильного – 10;
  • Многожильного – 7.5.
Тепловые режимы

Пластикат должен сохранять свои свойства нагреваясь проходящим по проводнику током.

Температура не должна превышать значений, °С:

  • Допустимая неограниченное время максимальная рабочая, +70;
  • Аварийная, не более 8 часов подряд, +80;
  • Чрезвычайная, при протекании тока короткого замыкания не более 4 секунд, +160.
  • Нормальна эксплуатация в диапазоне, -50 ÷ +50
  • Монтаж

szemp.ru

Какой бронированный кабель выбрать: 5 важных пунктов. Вббшв расшифровка

Кабель ВБбШв, ВБбШвнг: расшифровка и технические характеристики

Некоторые объекты электрификации прямо располагают к возможности механических повреждений силового кабеля. В этих случаях применяют усиленные модификации проводников типа ВБбШв, ВБбШвнг, ВБбШвнг-FRLS, ПвБбШв и другие. Об особенностях конструкции, реализуемых производителем, отличии, технических характеристиках (вес, диаметр, сечение, количество жил и т.д) речь пойдет далее.

ОГЛАВЛЕНИЕ

  • Особенности маркировки
  • Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв
  • Свойства кабеля ВБбШв
  • Описание кабеля ВБбШвнг
  • Кабель типа ВБбШвнг-FRLS
  • ПвБбШв или полиэтилен против ПВХ

Особенности маркировки

Любой силовой кабель – это макро конструкция, состоящая из следующих основных компонентов:

  1. Токопроводящая жила. Это медный либо алюминиевый провод, имеющий круглое или секторное сечение. При этом совсем не обязательно они должны быть цельными – часто используются наборные жилы из большого количества проводков мелкого сечения. Такой подход позволяет снизить возникающие поверхностные токи Фуко, вызывающие местный перегрев провода. Секторный вариант используется при наличии двух и более жил в кабеле. Он позволяет лучше заполнить внутренний объем кабеля, и при одинаковом внешнем диаметре получить большее сечение/мощность в сравнении с круглыми жилами. Естественно это отразится на весе. Это наглядно продемонстрировано на следующей иллюстрации:
  2. Изоляция жил. Полимерный материал, предотвращающий прямой контакт жил между собой и с внешним пространством;
  3. Дополнительна оболочка. Слой полимерного или металлизированного материала, покрывающий изолированные жилы и выполняющий специфические функции;
  4. Внешняя оболочка. Это наружный слой кабеля, используемый для защиты внутренних компонентов и их компактного размещения. В зависимости от материала, требований производителя и потребителя, также способен выполнять разные дополнительные функции.

На этом принципе и строится маркировка любых силовых кабелей. То есть, базовое обозначение должно состоять из трех-четырех групп символов, а все остальные будут указывать на дополнительные свойства или функции. Рассмотрим эту схему на примере упомянутых выше марок кабельной продукции.

Расшифровка обозначений ВБбШв, ВБбШвнг, ВБбШвнг-FRLS и ПвБбШв

Итак, маркировка кабеля ВБбШв состоит из трех групп символов: «В»−«Бб»−«Шв». Формально, здесь есть еще и четвертый, скрытый символ, который размещается в первой позиции и это символ, отвечающий за материал жилы. Поскольку, вначале мы видим букву «В», а не «А», то это автоматически означает, что жила медная. Дальнейшая расшифровка происходит следующим образом:

  • В – изоляция жилы, выполненная из ПВХ пластиката;
  • Бб – двух шаровая броня из оцинкованных стальных лент. Навивается в форме спирали с расчетом взаимного перекрытия стыков;
  • Шв – внешний слой шлангового типа, выполненный из ПВХ.

Следующим идет кабель ВБбШвнг, который судя по обозначению является практически аналогом предыдущего, за исключением последней пары символов «нг». Он означают, что примененные материалы являются не горючими, то есть при возникновении возгорания проводки, они будут препятствовать его распространению.

Кабель ВБбШвнг-FRLS является частичным аналогом предыдущего. Символы «FR» и «LS» после черточки означают, высокую огнестойкость и низкий уровень дымовыделения (Low Smoke). Пожар на такой проводке не только плохо распространяется, но и создает оптимальные условия для эвакуации персонала ввиду отсутствия задымления.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Последним числится кабель под маркой ПвБбШв, являющийся аналогом ВБбШв, за тем лишь исключением, что базовая изоляция жилы выполнена из вулканизированного полиэтилена («Пв»).

Свойства кабеля ВБбШв

Согласно данным Госстандарта этот тип проводников используют для непосредственной передачи и распределения электроэнергии на промышленной частоте 50 Гц с переменным напряжением 660 или 1000 В. Количество жил может меняться от 1 до 5. Их сечение находится в диапазоне от 1,5 до 240 мм2. Погонный вес 1 км кабеля ВБбШв составляет от 347 до 11305 кг. При монтаже необходимо учитывать минимальные радиусы изгибов, которые равны 10 внешним диаметрам при одножильном исполнении и 7,5 диаметрам – при многожильном. Маркировка жил происходит за счет цветной изоляции или цифрового нанесения (при сечении свыше 70 мм2).

Ввиду реализованных конструктивных решений, кабеля ВБбШв можно использовать в различных климатических, температурных и технических условиях.

Описание кабеля ВБбШвнг

Это кабель, как уже упоминалось выше, является аналогом предыдущего, но его оболочки производитель выполняет из ПВХ пластиката, который препятствует распространению реакции горения. Показатели в части количества жил и их сечения также аналогичны. Погонный вес 1 м кабеля находится в пределах от 0,28 кг (3×1,5) до 12,9 кг (5×240). Радиусы изгибов аналогично кратны внешнему диаметру.

Кабель типа ВБбШвнг-FRLS

Если анализировать обозначение, прослеживается очевидная аналогия с предыдущим видом. Используемые после черточки символы указывают на то, что полимерные оболочки кабеля имеют прекрасную огнестойкость и низкий уровень выделения газов при горении. В буквальном смысле это означает, что в случае пожара на линии, задымленность наблюдаться не будет.

Такое сочетание свойств позволяет использовать ВБбШвнг-FRLS в самых трудных условиях, в помещениях с высоким уровнем пожарной опасности, в местах, где имеет место угроза механического воздействия на кабель и т. п. Минимальное значение радиуса изгиба при монтаже рассчитывается с коэффициентом кратности 7,5 по отношению к внешнему диаметру.

ПвБбШв или полиэтилен против ПВХ

Отдельного внимания в этом списке заслуживает кабель ПвБбШв у которого базовая изоляция жилы выполнена из вулканизированного полиэтиленового материала. Как и остальные предшественники может одно- и многожильным (от 2 до 4). Сечение отдельной жилы ПвБб

szemp.ru

Кабель ВББШВ. Виды и устройство. Применение и параметры

Большой ассортимент кабельной продукции позволяет сделать правильный выбор необходимой марки кабеля или провода, который бы соответствовал токовой нагрузке. Если рассматривать мощные силовые кабели, то специалисты рекомендуют применять бронированные исполнения, которые чаще всего используются для высокой токовой нагрузки при повышенном воздействии внешних механических факторов.

Одна из подобных марок – кабель ВББШВ. Это вариант исполнения силового кабеля, защищенного стальной броней. Он предназначен для монтажа электрической линии напряжением до 1 кВ частотой 50 герц переменного тока. Этот кабель также допускается использовать для постоянного тока напряжением не более 1 кВ. Его изготавливают на многих предприятиях по выпуску электротехнической продукции.

Устройство и маркировка

Кабель ВББШВ состоит из следующих элементов:

  1. Токопроводящие жилы изготавливают из меди. Они могут иметь форму сечения в виде круга или сектора. При этом жилы бывают как цельными, так и многопроволочными в виде набора мелких проводников. Это позволяет повысить гибкость кабеля, а также уменьшить токи Фуко, возникающие на поверхности, и способствующие перегреву кабеля. Жилы в форме сектора применяются в многожильных кабелях. Форма сектора позволяет рационально заполнить внутреннее пространство кабеля, и при равных наружных диаметрах получить большую площадь сечения, а соответственно мощность, в отличие от кабелей с круглыми жилами. Секторное исполнение формы сечения жил увеличивает массу кабеля.
  2. Изоляция жил выполняется из полимерного материала — поливинилхлорида, защищающего жилы от электрического контакта друг с другом, и с внешней средой. Цвет изоляции может быть различным. Поясная изоляция обычно изготавливается из ПВХ пластика.
  3. Броня представляет собой стальную ленту, намотанную в два слоя. Верхний ее слой наматывается с учетом перекрытия стыков нижнего слоя.
  4. Внешняя оболочка производится из прочного шланга, изготовленного из поливинилхлорида. Она защищает внутренние элементы кабеля.

Изолированные жилы внутри кабеля скручены между собой. На поясную изоляцию обычно наносят защитное покрытие в нескольких вариантах:

  1. Броня из 2-х стальных лент, а сверху защитный ПВХ шланг.
  2. Броня из двух стальных лент с покрытием битумным составом, который обматывается полиэтилентерефталатной пленкой. Снаружи кабель защищен ПВХ шлангом.

На наружной оболочке производится маркировка кабеля. Кабели могут иметь от одной до пяти жил, которые могут быть как одинакового сечения, так и одну из жил иметь меньшего сечения.

Обозначение кабеля ВББШВ расшифровывается:

  • «В» — материал изоляции жил – поливинилхлорид.
  • «ББ» — двухслойная стальная броня.
  • «ШВ» — наружный шланг из поливинилхлорида.
Разновидности кабеля ВББШВ
  1. Аналогом основного кабеля является исполнение «ВББШВ нг». Это негорючий кабель. Материалы, из которых он изготовлен, препятствуют распространению пламени, не поддерживают горение.
  2. Кабель, обладающий высокой стойкостью к огню и малым уровнем выделения дыма, имеет маркировку «ВББШВ нг-FRLS». Он также обладает аналогичными параметрами. Буквенные обозначения «FRLS» означают огнестойкость и малое дымообразование. Такой кабель при возникновении пожара не образует большое количество дыма.
  3. Кабель ПВББШВ – аналог основной марки ВББШВ, отличающийся материалом изоляции жил (вулканизированный полиэтилен).
Технические параметры и особенности
  • Эксплуатационная температура кабеля находится в диапазоне от -50 до +50 градусов.
  • Допускается работа кабеля при величине влажности до 98% при температуре +35 градусов.
  • Допустимая норма нагревания кабеля +70 градусов. Во время токовых перегрузок допускается повышение этого параметра до +80 градусов в течение 8-ми часов. За весь срок эксплуатации допускается работа при повышенной температуре +80 градусов не более 1000 часов.
  • При коротком замыкании кабель может выдержать кратковременное повышение температуры до +160 градусов в течение 4-х секунд.
  • Наибольшее допустимое напряжение эксплуатации кабеля не более 1200 вольт.
  • Во время испытаний обнаружено, что кабель ВББШВ способен выдерживать напряжения, больше заявленной величины, но не более десяти минут. Это напряжение может составлять до 3,5 кВ.
  • Чем больше площадь сечения жил, тем меньше сопротивление кабеля.

  • Эти величины соответствуют температуре +20 градусов.
  • Монтаж и укладка линии кабеля ВББШВ может осуществляться без дополнительного прогревания, если температура воздуха не ниже -7 градусов.
  • Допустимый радиус изгиба кабеля с одной жилой не должен быть менее десяти наружных диаметров, а многожильного кабеля не менее 7,5 диаметров. Для негорючего кабеля исполнения ВББШВнг допустимый радиус изгиба не должен быть меньше 15 внешних диаметров.
  • Срок эксплуатации кабеля – 30 лет.
  • Гарантийный срок – 5 лет.

Кабель поступает в продажу в бухтах определенной длины и сечения:

  • При сечении 1,5-16 мм2 бухта имеет длину 450 метров.
  • Кабель сечением от 25 до 70 мм2 поступает в бухтах по 300 метров.
  • Если сечение более 95 мм2, то бухта имеет длину 200 метров.
Где применяется кабель ВББШВ

Бронированные одножильные и двухжильные кабели обычно используются для транспортировки электрической энергии постоянного напряжения. Многожильные кабели чаще всего применяют:

  1. Для укладки электрической сети в грунте, траншеях, шахте или тоннеле.
  2. При протяжке сети на поверхности, если нет растягивающих воздействий на кабель.
  3. Для протяжки воздушной линии, если имеются факторы, способствующие механическому воздействию на кабель, но без растягивающих усилий.
  4. В бытовых условиях кабель используют при необходимости транспортировки электроэнергии от дома до садового участка в грунте.

Единственным препятствием для использования кабеля ВББШВ является его высокая стоимость. При ограниченных финансах можно применять аналог этого кабеля с алюминиевыми жилами, но похожими параметрами, это кабель АВББШВ.

Советы по выбору

Сегодня существует много разных фирм производителей кабельной продукции. Однако при покупке следует отдавать предпочтение только проверенным известным производителям, которые выпускают наиболее качественные электротехнические изделия. Такие заводы можно найти по положительным отзывам специалистов и профессионалов в сфере эксплуатации электротехнической продукции.

Самым главным при приобретении кабеля является проверка сечения жил и качества изоляции. Эти параметры можно проверить специальными приборами: мегомметром, мультиметром и т.д.

Причинами занижения производителем сечения кабеля и качества изготовления могут быть:

  1. Производитель экономит на качестве кабеля. Если жилу сечением 2,5 мм2 уменьшить хотя бы на 0,2 мм2, то экономия металла получается в несколько килограммов с одного километра. Если кабель ВББШВ производится массово, то экономия для завода будет очень большая.
  2. Фирма изготовитель снижает цену, чтобы составить конкуренцию другим производителям, тем самым привлекает потребителя. Цена снижается за счет внешне незаметного уменьшения сечения жил.
Похожие темы:



electrosam.ru
