Тихоходный ветрогенератор своими руками из автомобильного генератора

Ветрогенератор, изготовленный из автомобильного генератора, может помочь в ситуации, когда в частном доме нет возможности подключения к линии электропередачи. Либо послужит вспомогательным источником альтернативной энергии. Такое устройство можно сделать своими руками из подручных материалов, используя наработки народных умельцев. Фото и видео продемонстрируют процесс создания самодельной ветровой установки.

Конструкция ветрогенератора

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

генератор;
лопасти;
накопительная батарея;
мачта;
электронный блок.

Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
Разрезаем трубу лобзиком вдоль на 4 части.
Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
Заусенца на краях сглаживаем абразивом.
Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Схема сборки генератора

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Совет. Собранная мачта обладает немалым весом, при ручной установке понадобится противовес из трубы с грузом.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Автомобильный генератор

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

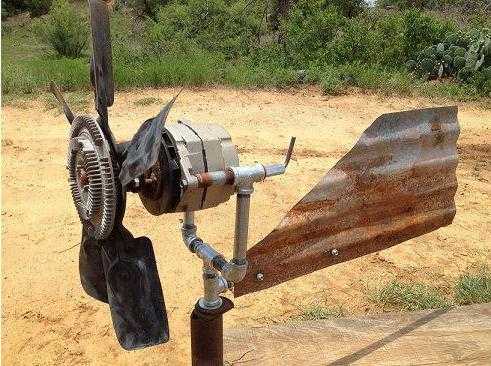

Генератор для ветряка из автомобильного генератора

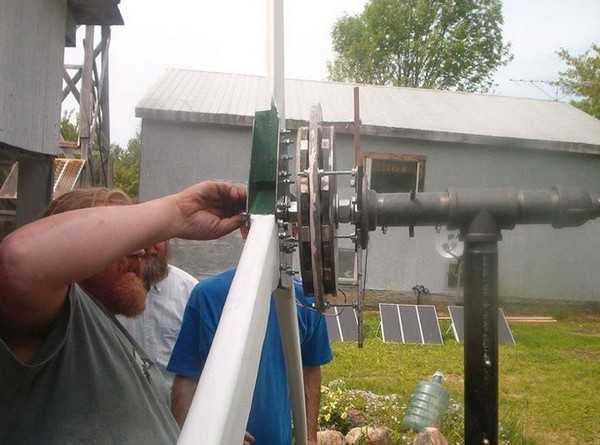

Финальная сборка

Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками. Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день. Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.

Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

Устройство ветрогенератора

Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
Раз в три года металлические детали покрывают антикоррозийной краской.
Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Генератор для ветряка своими руками: видео

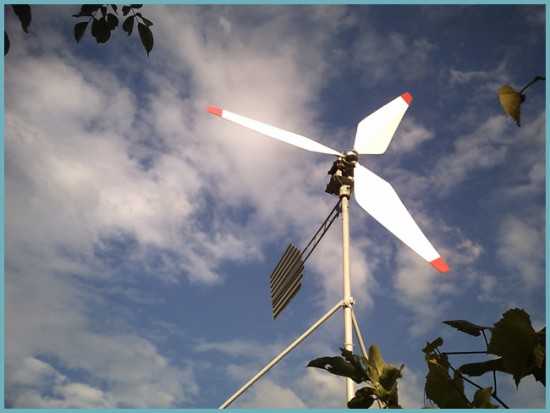

Ветрогенератор для частного дома: фото

dachadizain.ru

Ветряной электрогенератор

Все большую популярность приобретают альтернативные источники электроэнергии для частных домов и промышленных помещений. Главной причиной такой популярности в первую очередь является все более возрастающая проблема энергетического и топливного кризиса по всему миру.

Альтернативные источники электроэнергии

Наиболее распространенными альтернативными источниками энергии среди населения считаются следующие технологии:

Из вышеперечисленного списка самыми популярными являются ветрогенераторы. В основном такое распространение обусловлено тем, что этот вид альтернативного источника электрической энергии доступен за счет меньшей стоимости установки и эксплуатации по сравнению с ближайшими аналогами. Также ветрогенератор легок в эксплуатации и ремонте, так как его конструкция, как правило, максимально упрощена.

Строение ветрогенератора

Принцип действия ветрогенератора заключается в использовании силы ветра для генерации электроэнергии. Благодаря особенностям данного устройства, оно имеет несколько крупных преимуществ, которые привлекают большинство желающих использовать альтернативные источники электричества.

Ветрогенератор имеет несколько значимых плюсов, к которым можно отнести следующие особенности:

Полная автономность и независимость от каких-либо государственных учреждений и предприятий. Благодаря этому владелецветрогенератора в частном доме всегда будет иметь электричество, независимо от политической или экономической ситуации в его регионе.
Нет необходимости в проведении дорогостоящих ремонтных и обслуживающих работ. Благодаря близкому расположению ветровой установки к остальному оборудованию, отпадает необходимость в проведении работ на удаленных участках электролинии.

Благодаря простоте конструкции,ветрогенератор легко совмещается с эксплуатацией других источников электроэнергии. Таким образом, владелец дома, подключенного к обычной государственной электросети, может без особых затруднений установить ветряной генератор. При этом ему будут доступны сразу 2 источника электроэнергии.
Благодаря надежности и простоте конструкции, стабильность выработки электроэнергии значительно выше, чем при эксплуатации общедоступной государственной электросети. Также данная особенность помогает значительно снизить затраты на электроснабжение.

Большинство из вышеописанных преимуществ в первую очередь обязаны простоте конструкции ветряного генератора. Такие устройства легко устанавливать и эксплуатировать возле частных домов и предприятий.

Схема строения ветрогенератора

Стандартный ветрогенератор для эксплуатации дома или на другой частной территории, состоит из следующих частей:

Основной элемент каждоговетрогенератора – установка подвижного ветроколеса. К нему также крепятся лопасти, при помощи которых весь механизм приводится в движение.

Повышающий редуктор, передающий вращающую силу с ветроколеса на генератор.
Еще один массивный элемент, который имеет ветрогенератор – это мачта. Эта конструкция является стержнем, на котором крепится ветроколесо с лопастями.
Аккумуляторные батареи высокой емкости, собранные в один блок.
Инверторная установка.

Стоит отметить, что более современные и дорогие модели ветрогенераторов могут иметь запасные механизмы, служащие для генерирования электроэнергии при поломке основной конструкции. Обычно этими устройствами являются электрогенераторы на бензиновой или дизельной основе, а иногда применяются блоки солнечных батарей.

Установка ветряного электрогенератора

Существуют различные типы конструкций ветрогенераторов. Наиболее распространенными и перспективными из всех вариантов считаются модели, ось которых имеет вертикальных вид. Благодаря этой особенности, работа механизма и начало выработки электроэнергии требует значительно меньше усилий, чем при моделях ветряного генератора горизонтального типа. Еще одним преимуществом данной модели можно считать значительное снижение уровня шума при работе на больших оборотах, а также более высокую безопасность при использовании данного устройства.

Вертикального типа вертрогенератор для частного дома имеет невысокий уровень выработки электричества, из-за чего использовать его для больших мощностей достаточно сложно.

Приобретение ветрогенератора

Желание купить ветровой электрогенератор особенно актуально для тех, кто живет в отдаленной местности, в которой перебои электричества – дело обыденное. Выгодным приобретением такая установка также является и для владельцев фермерских хозяйств, дачных участков, коттеджей. Все эти типы зданий и территорий нуждаются в постоянном наличии электроэнергии, из-за чего покупка ветровой установки становится скорее необходимостью, чем личным пожеланием. Независимо от того, какая скорость ветра преобладает на территории, где расположен участок, владелец частного дома или предприятия сможет подобрать электрогенератор под свои условия.

Покупка и установка электрогенератора

Небольшая скорость ветра сегодня не является поводом для того, чтобы отказываться от ветровых электроустановок.

Благодаря улучшенным конструкциям и технологиям, установки, имеющие небольшие показатели номинальной мощности, могут вполне обеспечить частную территорию или небольшое предприятие электричеством.

Они способны вырабатывать больше энергии по сравнению с более дорогими моделями, которые рассчитаны на высокий показатель мощности, но в то же время имеющие особые требования к скорости ветра.

Еще одно преимущество вышеупомянутых источников электричества – это оригинальная система стабилизации скорости вращения ветроколеса. Эта технология позволяет обеспечить защиту оборудования при сильных порывах ветра при помощи режима «флюгирования».

Чтобы полностью убедиться в качестве покупаемого оборудования, следует до приобретения поинтересоваться о наличии гарантии на каждое ветроколесо. Кроме этого, магазин, продающий ветрогенератор, должен предоставить документ, подтверждающий прохождение балансировки вращающихся элементов установки. Благодаря этому покупатель сможет убедиться в качестве приобретаемого оборудования для своего дома, а также получит устройство с повышенным сроком службы.

Цена ветряного генератора

Чтобы заранее спланировать растраты в связи с покупкой, установкой и обслуживанием ветрогенератора, покупателю следует ознакомиться с ценами данных устройств. Основной параметр, который поможет ответить на вопрос, сколько стоит оборудование – это его размеры. Сами ветровые установки делятся на два основных типа:

Промышленный электрогенератор. Используется, как правило, для обеспечения электричеством крупных объектов и высоковольтных установок. Из-за своих габаритов, стоимость данного типа установки достаточно высока.
Бытовой. Этот тип электрогенерирующего оборудования отличается менее габаритными размерами и, как следствие, имеет меньшую цену и стоимость установки. Устанавливается обычно в частные дома.

Несмотря на небольшие размеры ветровых генераторов электроэнергии, достигающие всего 0,75 м диаметра ротора, получаемая на выходе мощность равна 60 Вт, а номинальное напряжение составляет 12 или 24 В. Такие показатели достигаются при скорости вращения ветроколеса от 3 до 10 метров за секунду. Вес данной установки составляет всего 9 килограммов, что говорит о ее высоких возможностях в плане мобильности и простоты использования.

Перевозить ветряк можно при помощи обычного легкового автомобиля, а при необходимости он достаточно легко разбирается на составные части.

Применяется данное устройство для следующих нужд:

проведение зарядки аккумуляторов различной мощности и емкости;
для питания освещения небольшой мощности;
подключение к устройствам связи для обеспечения электроэнергией.

В зависимости от размеров ветряной установки и ее мощности, меняется и цена оборудования. Более крупные устройства будут стоить немного дороже вышеописанной модели. Благодаря такому разнообразию, покупатель может подобрать наиболее подходящую модель ветряного генератора электроэнергии по цене и характеристикам.

Ветрогенератор для частной недвижимости

Наиболее доступным альтернативным источником электроэнергии в плане приобретения и обслуживания является генератор ветряного типа. В зависимости от того, как владелец дома планирует использовать ветряк, выбирается тип и размеры установки. Если планируется при помощи данного оборудования полностью запитать всю частную территорию, то для такой цели потребуется более мощная установка, и следует заранее узнать, сколько она стоит. В случае частичного замещения традиционного источника электричества, владелец дома сможет выбрать наименее затратный вариант.

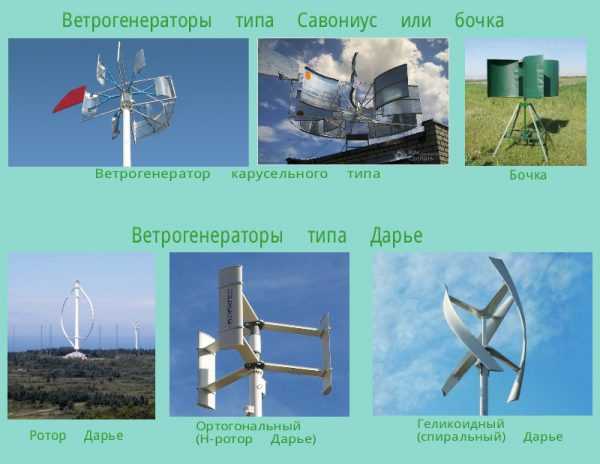

Различные типы ветрогенераторов

Несмотря на достаточно высокую цену ветряного генератора, пользоваться таким альтернативным источником электроэнергии стоит, и это достаточно выгодно. Конечно, далеко не каждый будет готов отключиться от государственных учреждений по обеспечению населения электроэнергией. Но в то же время такое оборудование послужит хорошим гарантом бесперебойного электропитания. Чтобы наиболее выгодно подобрать модель данного устройства, следует обратиться за консультацией к специалистам, которые, как правило, есть в каждом отделе продаж.

Подбор мощности генератора

Установка ветряного генератора для запитывания приборов дома, потребляющих большое количество электроэнергии, потребует наличия небольшой электростанции. Соорудить такую установку достаточно сложно, так как это требует больших финансовых затрат и высокого уровня умений в электрике. Это обусловлено тем, что чем больше по размерам и мощности приобретается ветрогенератор, тем дороже обходится его установка и обслуживание. Но в итоге данная установка сможет полностью обеспечить электричеством большой частный дом.

Принцип действия ветряной турбины

Минимальной установкой, которая подходит под вышеописанные требования, является ветрогенератор под названием W-HR 2. Изготавливает его производитель электронного оборудования AVIC. Номинальная мощность, получаемая при генерации энергии, равна 2 кВт, чего вполне достаточно для работы нескольких требовательных к питанию электроприемников.

В этой модели совмещаются высокие показатели мощности и небольшие габариты установки. Башня, на которой крепится ветроколесо, изготовлена из стали. Она устанавливается на фундаменте, имеющем железобетонное основание, а ее высота равна всего 8 метрам. Ротор в данной модели имеет диаметр в 3,2 м. Оборудование таких размеров должно устанавливаться при помощи специалистов и автокрана. Самостоятельный монтаж установки такой мощности не является возможным.

Видео. Ветрогенератор своими руками

К основным параметрам, на которые нужно обращать внимание при покупке ветрогенераторного оборудования для дома, относится не только номинальная производимая мощность, но и размеры лопасти на ветроколесе. От их вида и величины зависит максимально производимая мощность, а также сложность проводимых монтажных работ, обслуживания и ремонта. Также эффективность данного оборудования можно узнать по показателям КПД.

Еще одна возможность снизить затраты на установку ветряка – это сделать его своими руками. Для этого необходимо иметь высокий навык в монтаже и обслуживании электрического оборудования. Максимальная мощность, которую обычно получают те, кто самостоятельно изготовил ветряк, равна 200–500 Вт. Но именно такая ветряная установка для производства электричества является оптимальным решением по качеству и стоимости.

Оцените статью:

elquanta.ru

Ветряной генератор для дома и дачи: видео, как сделать

С каждым днем актуальность использования альтернативной энергии возрастает. Одним из популярных устройств такого типа является ветряной генератор, который можно сделать самостоятельно.

Что это такое

Ветровая турбина или ветровой генератор – это устройство, которое используется для преобразования кинетической энергии ветра в электрическую. Ветряк известен еще с 7 века нашей эры, но тогда он представлял собой ветряную мельницу, в которой энергия от ветра передавалась на перерабатывающие зерно механизмы.

Фото – ветряная мельница

Основным ресурсом для работы такого генератора является ветер. Количественная мера этой энергии является плотность ветра. Данные составляются на основе исследований, с какой силой дул ветер в определенных зонах, как изменялась сила в зависимости от высоты воздушного потока, а также какова плотность воздуха. В зависимости от этих показаний вычисляется, на какой высоте практичнее всего размещать ветряки, сколько полостей нужно и в какой зоне участка их установить.

Сейчас появились усовершенствованные самодельные ветрогенераторы. Помимо преобразования энергии, они могут накапливать её при помощи закона Беца и стандартных аккумуляторов. Несмотря на то, что это устройство является отличным вариантом для автономной электростанции, у него есть свои недостатки:

Быстрый износ подвижных частей;
Потеря мощности редуктором;
Относительно низкий показатель питания.

Виды ветряков и принцип работы

Современные ветровые мельницы бывают с вертикальной и горизонтальной осью. При этом в домашних условиях, а также для обеспечения бесперебойной энергией небольших производств используется модель с осью горизонтального положения.

Фото – вертикальный ветряк

Горизонтальный ветряк состоит из:

Коробки передач;
Вала ротора;
Электрического генератора;
Тормозной системы.

Главными конструктивными исполняющими в горизонтальных ветряных генераторах являются вал ротора и электрический генератор. В отдельных случаях система также снабжается дополнительным мотором, для получения энергии от лопастей в экстремальных ситуациях. Мощный ветряк обязательно должен быть дополнен коробкой передач, которая помогает регулировать вращение мельницы в зависимости от силы ветра и потребностей. Лопасти такой модели выполнены из прочного металлического сплава, который не подвержен деформации под воздействием атмосферных осадков или сильного порыва ветра.

Фото – ветряк с горизонтальной осью

Вертикальный ветрогенератор имеет вал ротора, который установлен в вертикальном положении. Самым главным преимуществом такой конструкции является то, что генератору совершенно необязательно, чтоб ветер дул с определенной силой. Обращаем Ваше внимание, что эта модель – единственный ветрогенератор, который не нужно размещать на открытом пространстве. Коробка передач и блок переработки кинетической энергии в электрическую могут располагаться вблизи земли, что значительно облегчает их обслуживание. Основным недостатком такой мельницы является относительная скорость вращения вала, а значит низкий коэффициент мощности. Для увеличения этого показателя часто осуществляется монтаж двигателя, ускоряющего турбинный ветряк для выработки большего количества тока.

Принцип работы ветряного генератора предельно прост. Ветер поворачивает лопасти, которые вращают вал, он, в свою очередь, соединен с генератором. Генератор перерабатывает кинетическую энергию в электрическую и при помощи дополнительных механизмов, направляет её в дом или на определенное оборудование.

Как сделать самодельный ветряк

Сделать ветряной генератор для дома своими руками – это довольно простая задача. В отличие от солнечных батарей, которые очень сложно как установить, так и разработать в домашних условиях, большинство компонентов для мельницы могут просто лежать у Вас в гараже.

Первое, что нужно – это в зависимости от типа станции, разработать чертежи. Мы рекомендуем для производства электроэнергии для дачи или дома сконструировать ветряной электрогенератор с горизонтальной осью, у него проще схема и установка. Далее, необходимо выбрать место, где можно будет установить ветряк. Здесь будьте внимательны, в зависимости от регионов, варьируется допустимая высота ветряка. Также учитывайте расположение коммуникаций во дворе, вывод электричества от дома и прочие факторы.

Для того чтобы сделать самодельный ветряной бытовой генератор, понадобится:

Электрический генератор;
Турбины подходящего размера;
Столб, для того, чтобы установить крупный ветряк;
Солнечные батареи;
Блок управления и переключения скоростей.

В качестве генератора допустимо использование автомобильного двигателя. На асинхронном моторе гораздо легче работать, т. к. генераторы постоянного тока не предназначены для производства большого количества энергии. Рекомендуем остановить свой выбор на небольших -30-вольтовых агрегатах.

Лопасти можно выбрать из металла, ПВХ или даже дерева. При этом учтите, что металлические турбины будут довольно тяжелыми, для их установки нужно будет монтировать мощную опору. Дерево не подходит для круглогодичной работы на свежем воздухе, поэтому оптимальным вариантом является лопасти из ПВХ. Чтобы сделать из них турбины, нужно разрезать трубы пополам, после на четверти и на основаниях сделать вот такие зацепки, как на фото:

Фото – готовые лопасти из ПВХ

Многие мастера делают лопасти на неодимовых магнитах. Этот подход не влияет на принципиальные параметры генератора, но помогает Вам уменьшить потери мощности. Совет: при помощи таких дополнительных частей можно сделать портативный ветрогенератор, например, для зарядки телефона или ноутбука. Просто переделайте роторный китайский вентилятор – на его лопасти прикрепите магниты. Такая самоделка станет отличным примером вечного двигателя.

Фото – целые трубы ПВХ

Фото – трубы ПВХ разрезанные пополам

Фото – готовые лопасти из ПВХ

Теперь нужно самому создать подставку для лопастей. Подойдет любая пластина или даже старая шестерня. В ней сверлим несколько отверстий, по два на лопасть и прикрепляем их при помощи болтов.

Фото – подставка для шестерни

Сверху лопастей крепим ступицы, которые также могут быть сделаны из шестеренки. Сверху этот участок нужно прикрыть крышкой для защиты от воды. Теперь нужно сделать хвост для ветряка, прикрепив к нему двигатель. Чтобы создать это конструкцию, Вам понадобится небольшой деревянный брусок, к одной стороне которого монтируется ранее купленный двигатель, а к другой – хвостовик. Эту пластину можно сделать из алюминия или нержавейки. Когда система готова, к ней крепится пропеллер. На этом производство верхней части ветрового генератора завершено.

Фото – установка ветрогенератора

Далее, остается только построить основу для генератора. Устанавливаем столб в выбранное место, заливаем его раствором для прочности и на верхушку монтируем пропеллер. Так при использовании подручных средств можно сделать компактный и бытовой ветрогенератор своими руками.

www.asutpp.ru

Самодельные генераторы для ветряка

С древних времен и до сегодняшнего дня человечество пытается найти альтернативные источники энергии. Но, несмотря на прогресс в абсолютно всех без исключения отраслях промышленности и регулярное внедрение в производство инновационных способов получения мощности, самыми надежными и распространенными по-прежнему остаются природные ресурсы – вода, ветер и пр. И если с монтажом гидроэлектростанции у рядового потребителя могут возникнуть проблемы, то оборудовать такой механизм, как ветряк для частного дома, в состоянии практически каждый хозяин. Именно об этом устройстве, его технических характеристиках, видах и особенностях монтажа далее пойдет речь.

Что собой представляет ветряной генератор?

Такой механизм представляет собой изделие, основное назначение которого заключается в преобразовании энергии ветра в электрическое напряжение. Подобными приборами, которые среди потребителей именуются ветряками, пользовались еще на заре нашей эры, только форма их, безусловно, была иной. Сегодня такое устройство значительно усовершенствовалось.

Основной ресурс для такого механизма – это ветер. Исходя из проводимых наблюдений, основывающихся на его скорости и плотности, специалисты выясняют, какой именно должна быть высота для размещения этого прибора, каким количеством лопастей он должен обладать и пр. Генераторы для ветряка производятся на специализированных предприятиях, однако многие хозяева предпочитают изготавливать такой механизм своими силами при помощи подручных средств. Но прежде чем говорить об особенностях этого процесса, следует выяснить, каким образом функционирует такой механизм.

Принцип работы самодельного ветряка

Очень похожей на систему этого генератора является знакомая всем турбина самолета. Главное отличие – у ветряка вращение лопастей происходит не за счет работы мощного двигателя. В основе функционирования лежит свободная энергия ветра, которая поглощается и впоследствии преобразуется в нужное хозяевам электричество.

Как правило, форма лопастей подбирается такая, чтобы любое, даже малейшее дуновение было ощутимым, а механизм сразу же на него реагировал. Несмотря на то что скорость вращения часто кажется низкой, малые шестерни крутятся гораздо быстрее больших, что не всегда заметно на первый взгляд. Работая таким образом, механизм прекрасно справляется с разгоном лопастей и энергия производится в нужном объеме.

Основные достоинства ветряных генераторов

К неоспоримым преимуществам подобных изделий можно отнести следующие:

- экологическая безопасность. Ветряк для частного дома никак не влияет на состояние атмосферы и не выделяет в воздух никаких вредных выхлопов и газов, поскольку топлива для его функционирования не требуется;

- как становится понятно, этот механизм очень выгоден с экономической точки зрения, так как тратиться на горючее не придется. Все расходы будут связаны лишь с монтажом структурных частей ветряка, и в частности его генератора.

Однако у такого функционального устройства все же есть и некоторые отрицательные характеристики, о которых нельзя не упомянуть.

Недостатки ветряков

Главный минус изделия – неспособность управлять скоростью его работы, что объясняет постоянную разницу в объеме производимой энергии. Говоря проще, при отсутствии ветра возникает неизбежная необходимость использовать иной источник, функционирующий уже на каком-либо топливе.

Кроме того, с точки зрения эргономичности подобные установки не очень удобны, поскольку они занимают много места. К тому же для максимального эффекта размещать их лучше всего на возвышенности, а не на равнинной местности.

Монтируя вертикальный ветряк, крайне важно согласовать его установку с соседями, так как встречаются случаи, когда этот механизм выступает серьезной помехой для телевизионных антенн, а уровень шума порой бывает слишком высоким.

Далее следует рассмотреть два основных типа ветряка – горизонтальный и вертикальный. У каждого из них есть свои особенности, связанные как с установкой, так и с эксплуатацией.

Устройство горизонтального ветрогенератора

Различие между двумя вышеупомянутыми видами этих механизмов заключается в расположении оси. Горизонтальный вариант является более распространенным для обеспечения электричеством небольших построек частного типа и состоит из следующих структурных компонентов:

Роторный вал.
Коробка передач.
Непосредственно генератор.
Система тормозов.

Перед тем как сделать ветряк, следует четко уяснить, что лопасти такого изделия должны изготавливаться из прочного металла, способного выдержать воздействия непогоды. Благодаря коробке передач весь механизм функционирует надежно. Для предотвращения непредвиденных ситуаций допускается монтаж дополнительного мотора, способного вырабатывать электрическую энергию.

Функционирование вертикального ветряка

Эта система оснащена роторным валом, расположенным уже не горизонтально, а прямо. Основное достоинство такой конструкции заключается в том, что свободная энергия, получаемая из воздуха, производится вне зависимости от какой-то конкретной силы ветра. Кроме того, совершенно необязательно монтировать подобный механизм на открытом участке, его в отличие от горизонтального образца можно установить внутри постройки.

Функционируют генераторы для ветряка, оборудованного вертикально, очень просто. Поступающая энергия преобразуется в электричество за счет вращающихся лопастей, которые, в свою очередь, работают благодаря роторному валу. При этом получаемое напряжение всегда можно не просто направить в жилое помещение, но и подвести к конкретному оборудованию или прибору.

Материалы для сборки ветрогенератора

Комплектация такого самодельного устройства не включает каких-либо деталей, которые трудно достать, как правило, все элементы есть в свободном доступе на рынке или в хозяйстве. Так, монтируется механизм при помощи следующих материалов:

автомобильный генератор для ветряка 12 V;
обычный аккумулятор той же мощности;
посуда, изготовленная из алюминия или нержавеющей стали, например, ведро или большая кастрюля;
реле автомобиля;
выключатель в виде кнопки;
специальный прибор для измерения напряжения – вольтметр;
провода нужной длины;
технические инструменты – дрель, отвертка, кусачки;
крепежные элементы в виде гаек, болтов и шайб.

Имея в наличии все вышеперечисленные материалы, можно начинать собирать горизонтальный или вертикальный ветряк.

Процесс изготовления

Если лопасти прибора будут изготавливаться из ведра, то его следует разделить на 4 части, соблюдая пропорции будущих деталей, а затем, не доходя до конца, вырезать элементы специальными ножницами, предназначенными для металла.

На дне и на шкиве необходимо разметить и просверлить отверстия для крепежа болтов. Важно, чтобы полученные проемы располагались симметрично друг другу, иначе, вращаясь, ветряк может крениться.

После этого лопасти следует немного отогнуть. Генераторы для ветряка могут крутиться в разные стороны, поэтому здесь следует учитывать, в каком направлении он движется, чтобы сместить в эту сторону металлические части. Угол сгиба напрямую влияет на скорость вращения.

Крепление ведра с подготовленными лопастями к шкиву осуществляется посредством болтов.

Далее к системе подключается генератор. Правильно совместив все провода, можно добиться бесперебойной работы оборудования и обеспечить электричеством не только жилые помещения, но и дополнительные коммуникации наподобие охранной сигнализации, видеонаблюдения и пр.

Существуют и другие варианты сборки, где используются совершенно иные детали, одна из которых – магнит для генератора ветряка. Но изделие, изготовленное из автомобильного аккумулятора, является самым простым в монтаже и эксплуатации.

Как защитить ветрогенератор от урагана?

Бывают случаи, когда применение такого устройства является крайне нежелательным. В особенности это касается тех ситуаций, когда скорость порывов ветра превышает показатель в 8-9 м/с. В этом случае самодельное изделие нуждается в определенной защите.

Во время непогоды генераторы для ветряка лучше всего укрывать боковой лопатой. Такой механизм заслужил широкую популярность среди потребителей во многом благодаря простоте своего устройства. Монтируется эта лопата из стандартной профильной трубы, имеющей сечение 20x40x2,5 мм и обычного листа стали, толщина которого не должна превышать 1-2 мм.

Пружиной, удерживающей подобный элемент, может стать любой материал, изготовленный из углеродистой стали и обработанный цинком.

Установив такое защитное средство, можно быть спокойным за целостность генератора, так как даже самый сильный ветер не сможет нанести ему никаких механических повреждений. Касается это и всей конструкции изделия.

Правильный уход за самодельным ветряком

Для того чтобы созданное в домашних условиях оборудование функционировало нормально, следует руководствоваться следующими рекомендациями по его эксплуатации:

Спустя несколько недель после первого запуска ветрогенератор необходимо опустить и проверить надежность всех креплений.
Все структурные части генератора не реже двух раз в год обязательно нужно смазывать маслом.
Заметив, что лопасти вращаются криво или постоянно дрожат, ветряк следует незамедлительно опустить и сразу устранить все неисправности.
Щетки приемника тока следует проверять не реже одного раза в год. Это позволит избежать возможных неприятностей, связанный с замыканием в сети.
Покраску структурных частей всего механизма можно выполнять один раз примерно в 2-3 года.

Таким образом, можно с уверенностью сказать, что гораздо проще и дешевле эксплуатировать именно самодельные ветряки. Генераторы, цены на которые являются весьма немаленькими, лучше всего изготавливать вручную, нежели приобретать дорогостоящее заводское оборудование. Важно лишь соблюсти все условности сборки, и тогда полученное устройство будет работать долго и надежно.

fb.ru

Ветряные генераторы для дома, ветрогенераторы домашние

Проблема обеспечения электроэнергией в наше время становится все более актуальной, учитывая постоянно растущие цены на этот энергоноситель. Над решением этой задачи борются ученные и инженеры всего мира, но наиболее удачным вариантом для широкого пользователя были и остаются ветряные генераторы для дома, которые используя силу ветра, вырабатывают электрический ток. Причем подобные устройства могут снабжать как загородный дом, или дачу, так и целые предприятия, в зависимости от мощности установки.

Принцип работы:

Конструкция домашнего ветрогенератора довольно проста. На металлической мачте закреплен хвостовик с лопастями, которые вращаясь от ветра, крутят ротор генератора, а тот в свою очередь вырабатывает ток, подаваемый на аккумуляторные батареи, которые не только снабжают дом электричеством во время полного штиля, но и служат чем-то вроде проводника электроэнергии. Перед тем как ток подается в аккумуляторный отсек, он проходит через преобразователь, который делает из переменного в постоянный ток. После того как электричество проходит аккумуляторные банки, оно попадает в инвертор, именно в нем происходит дальнейшее преобразование до напряжения в 220 вольт с частотой в 50 герц, которым мы пользуемся в обычных розетках.

Благодаря установленным аккумуляторам, генератор питает ваш дом в те моменты, когда ветра нет, либо когда его сила достаточна для того, чтобы ветрогенератор для дома мог выработать достаточную мощность. С таким принципом работы знаком практически каждый автомобилист на земле, ведь в автомобиле установлен генератор с таким же принципом действия, только вращает его ротор колеса, во время движения авто.

Стоит отметить, что современному ветряному генератору для дома не нужен сильный ветер, благодаря применению особых металлов в конструкции установки ветрогенератору для частного дома хватает ветра со скоростью 4-5м/с.

Положительные качества ветряков:

Конечно, растущая популярность таких установок не случайна ведь, по сути, установив один раз ветрогенераторы для дома, цена которых не столь велика, и начинается от 1500 долларов, вы можете экономить на электричестве всю жизнь. Кроме того, ветрогенераторы домашние обладают еще и следующими положительными характеристиками:

Они являются одними из самых экологически чистых типов электростанций, которые во время своей работы не выбрасывают в атмосферу ядовитых паров, и в целом не наносят вред окружающей среде.
Ветровые генераторы для дома, одни из немногих установок, которые не требуют топлива для производства электроэнергии, им достаточно простого ветра.
Подобные установки весьма долговечны, так как выполнены из современных материалов, которые не поддаются коррозийным процессам.
Простота сборки и монтажа. По сути, ветрогенераторы для дома можно сделать своими руками, на основе любого генератора и аккумуляторных батарей подходящей емкости, но далеко не факт, что кустарные изделия будут работать как и заводские. Конструируя генератор своими руками самое главное выбрать и приобрести генератор для ветрогенератора, который будет соответствовать техническим параметрам и будет способен обеспечить ваш объект достаточной мощностью.
Высокий КПД%. Конечно, ветряки это не вечные двигатели, но они наиболее приблизились к этому желаемому устройству, ведь для того чтобы получить ток от такого генератора вы не расходуете дополнительные финансы.
Ну и кроме того современные модели этих устройств избавились от таких негативных факторов как шум, сильная вибрация и магнитное поле. Сейчас такие генераторы работаю практически бесшумно и, несмотря на многометровый размах лопастей, при правильном монтаже, практически полностью избавлены от колебаний, а современные изолирующие материалы позволяют держать магнитное поле в рамках допустимых значений.
В отличие от других разновидностей установок вырабатывающих электроэнергию, разрешение на установку ветрогенератора не требуется, конечно, в тех случаях, когда речь идет о бытовом устройстве с невысокой мачтой и среднем размахом лопастей.

Область применения:

В зависимости от мощности установки, ветряные генераторы для дома могут обеспечивать светом одно домостроение или даже небольшой поселок. Ветряки устанавливают не только для обеспечения светом объектов которые не подключены к электросетям, но и с целью экономии, совместно используя электроэнергию вырабатываемую генератором и из общих электросетей.

Ветряной генератор для частного дома мачтового типа по требованиям безопасности устанавливается на достаточном отдалении от жилья. Это необходимо во избежание разрушений, на случай падения устройства в результате урагана или других природных катаклизмов. Правда, сейчас выпускаются маломощные мини ветрогенераторы, которые устанавливаются непосредственно на крышу дома.

Разновидности ВЭУ:

Прежде чем покупать ветряной генератор следует разобраться в широкой гамме моделей. Кроме мощности генераторы отличаются и другими критериями, например:

Обычные домашние ветрогенераторы делятся по количеству лопастей, на двух и трех лопастные. Причем количество лопастей на пропеллере ветряка вовсе не увеличивает КПД и качество работы станции в целом. Конечно чем больше лопастей, тем быстрее ветряк начнет крутиться при малом ветре, но затем его количество оборотов достигает такого значения, когда сами лопасти становятся преградой для проходящего воздушного потока и уже не могут разогнаться быстрее.
Также генераторы можно разделить на подвиды опираясь на материал, из которых сделаны лопасти, часть таких установок имеют жесткие лопасти, как у самолетных винтов, а другие имеют парусные лопасти, на подобии обычных мельничных крыльев.
ВЭУ разделяют на классы и по направленности оси, есть генераторы с вертикальными и горизонтальными осями. Несмотря на то, что генераторы с вертикальными лопастями лучше противостоят коррозии и негативным факторам окружающей среды, чаще все же встречаются ветровые генераторы с горизонтальной осью вращения.

avtonomnoeteplo.ru

Самодельные ветрогенераторы из авто-генераторов

Ветряк из авто-генератора с двойным статором

Ветрогенератор от "Мото26", сделан из автомобильного генератора с двойным статором. Ветряк сделан для работы на акб 24 вольт, мощность в итоге 300ватт при ветре 9м/с. Подробности и фото в статье. >

Ветрогенератор своими руками

Практически полностью самодельный ветрогенератор, генератор которого изначально должен был быть из автомобильного генератора, но после того как корпус был сломан от генератора остался только статор, а корпус пришлось делать новый. >

Ветрогенератор из авто-генератора от Бычка

Генератор этого ветряка сделан из автомобильного генератора от гзузовика Бычек. Статор перемотан проводом 0,6 мм. Ротор полностью новый, был выточен у токоря по нужным размерам под купленные магниты 30*10*5мм. >

Простая передлка автомобильного генератора

Самая простая переделка автомобильного генератора на постоянные магниты. Генератор для этого ветряка делался из автогенератора, статор которого не подвергался изменениям, а вот ротор был оснащен неодимовыми магнитами. >

Генератор для ветряка из авто-генератора

Как просто и без особых усилий переделать автогенератор для самодельного ветрогенератора. Для переделки не-надо ни перематывать статор, не точить роторе под магниты. Вся переделка сводится к переключению фаз генератора, и оснащению ротора маленькими магнитиками для самовозбуждения ротора. >

Однолопастной винт для ветрогенератора

В продолжении усовершенствования ветрогенератора на этот раз было решено попробовать изготовить однолопастной винт и посмотреть какие приимущества он дает и какие недостатки присущи однолопастным винтам. Лопасть с противовесом имеет не жесткое крепление и может откланяться от оси вращения до 15 градусов. >

Ветрогенератор из тракторного генератора Г700

В этом ветрогенераторе в качестве генератора использован тракторный генератор с электровозбуждением. Генератор подвергся существенным изменениям, был перемотан статор более тонким проводом, а так-же домотала катушка ротора. Для этого ветряка винт был сделан из дюралюминия. Винт двухлопастной размахом 1,3м. >

Самодельный ветрогенератор для яхты

Самодельный ветрогенератор, генератор которого сделан из генератора мотоцикла ИЖ юпитер, Этот ветрогенератор специально создавался для эксплуатации на небольшой яхте, где должен был обеспечивать питанием навигационные приборы и мелкую электронику. >

Новый-второй ветрогенератор для яхты

В новом ветрогенераторе использовался статор от автомобильного генератора . Мощность нового ветряка теперь больше, диаметр винта также увеличился. Теперь ветрогенератор имеет новую защиту от сильного ветра , теперь винт не уходит в сторону, а опрокидывается, и хвост теперь не складывается, в общем подробности в статье. >

Ветряки цветы из велосипедных динамок

Иньтересные и красивые ветряки, генераторы которых это велосипедные динамо втулки. Сделаны они в виде всяких цветов, подсолнухов, ромашек, и окрашены в соответствующие цвета, красиво смотрятся как элемент дизайна.

e-veterok.ru

Ветрогенераторы. Как выбрать ветряной генератор

В настоящее время, по мере того, как растут тарифы на электроэнергию, и люди стремятся построить дачи и загородные дома подальше от цивилизации, всё чаще обращаются к поискам альтернативных источников энергии. Самый дешёвый из них — сила ветра. Поговорим о ветрогенераторах, их видах и особенностях применения ветряных генераторов.

Надо заметить, что ветровую энергию люди начали использовать с незапамятных времён. Возьмём парус — простейшее устройство для преобразования энергии ветра в движение. За 200 лет до н.э. уже строились ветряные мельницы. С открытием электричества начались попытки приспособить ветер к его получению...

Ветрогенераторы были широко распространены и в Советском Союзе вплоть до пятидесятых годов прошлого века. Я своими глазами видел мощные мачты с пропеллерами (правда, уже не действующими) в эти годы возле деревень, например, Чувашской республики. И вот снова жизнь заставляет нас «вспомнить хорошо забытое старое». В принципе, ветродвигатели преобразуют кинетическую энергию ветра в механическую. Ветер вращает колесо с лопастями, с которого крутящий момент через передачу снимается с вала и передаётся на другие устройства в зависимости от предназначения установки.

Области применения ветряных генераторов

Диапазон применения ветрогенераторов довольно широк. Конечно, можно использовать ветряной генератор в чисто декоративных целях. Сделали пропеллер, поставили куда нравится, да ещё и трещотку к нему приделали — интересно, занятно. Выше говорилось, что с помощью ветряков мололи зерно. Вряд ли сейчас такая необходимость имеется, но вот воду качать данный агрегат вполне способен. Небольшой ветряк при слабом ветре может поднять из колодца или скважины 30-50 литров воды за час.

Последние 100 с лишним лет ветряки используются для получения электроэнергии. Это самый оптимальный вариант применения ветряных генераторов.

Виды ветрогенераторов

Теперь, прежде чем выбрать ветряной генератор, посмотрим какие же они бывают.

Карусельные — с вертикальной осью вращения.
Крыльчатые — с горизонтальной осью вращения.

Карусельные ветряные генераторы, конечно, имеют свои преимущества. Они быстро набирают силу тяги при увеличении силы ветра, а затем скорость вращения остаётся почти неизменной. Установка сама следит «откуда ветер дует», следовательно, ей не нужны никакие дополнительные устройства. Карусельные ветроустановки тихоходны, что позволяет применять простые электросхемы для съёма энергии, в частности асинхронные генераторы.

В то же время тихоходность и ограничивает применение карусельных ветрогенераторов, так как вынуждает применять повышающие редукторы — мультипликаторы, имеющие очень низкий КПД. Без мультипликатора такую установку эксплуатировать проблемно многополюсные тихоходные генераторы мало распространены, во всяком случае, в широкой продаже их нет.

Крыльчатые ветрогенераторы имеют большую скорость вращения. Благодаря этому обстоятельству они могут непосредственно соединяться с генератором, без мультипликаторов

Лопасти крыльчатого ветряного генератора должны располагаться вертикально — перпендикулярно потоку воздуха. Для достижения этого применяется специальное устройство — стабилизатор. У крыльчатых ветрогенераторов намного выше коэффициент использования энергии ветра. В то же время скорость вращения у них обратно пропорциональна количеству крыльев. Вследствие этого установки с количеством лопастей больше трех практически не используются.

Скорость вращения и простота изготовления обусловили широкое применение крыльчатых ветрогенераторов.

Выбираем ветряной генератор: расчет ветрогенератора

Для выбора агрегата необходимо точно определить преимущественное направление и среднюю скорость ветров в том месте, где предполагается установить ветрогенератор. Следует помнить, что начальная скорость вращения лопастей ветрогенераторов равна 2 м/с, а скорость, при которой генератор работает с максимальной эффективностью, — 9-12 м/с. Ещё одно замечание. Мощность ветрогенератора зависит только от скорости ветра и диаметра винта.

В специальной литературе имеется множество формул расчёта мощности ветроустановок. Приведу две, самые простые. Обе они дают примерно одинаковый результат.

Р = D2V3/7000, кВт, где P — мощность, D — диаметр винта в метрах, V — скорость ветра в м\сек. и P = 0,6хSxV^3 P — это мощность, в Вт S — площадь (М2) на которую перпендикулярно дует ветер. V — скорость ветра, в метрах в секунду (в формуле — в кубе).

Получается, при известной средней скорости ветра, выбор заключается в диаметре винта установки. Ну и ещё, сравним расчёты с потребной мощностью. Если она нас устраивает, слава Богу, если нет, то либо надо искать другой источник энергии, либо строить несколько ветряков.

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
