Винтовая лестница своими руками. Как сделать винтовую лестницу

Лестница для дома — это не только способ соединения двух этажей, но и один из основных элементов интерьера. На сегодняшний день существует большое количество различных конструкций домашних лестниц, которые отличаются своими размерами, дизайном, удобством эксплуатации, а также сложностью и стоимостью изготовления. Винтовые лестницы являются одними из наиболее востребованных, поскольку обладают рядом существенных преимуществ. Давайте рассмотрим, в чем же заключаются основные особенности такой конструкции.

Достоинства винтовой лестницы

Главным достоинством винтовой лестницы является компактность. Для того чтобы соединить два яруса в помещении высотой  2.5-3 метра и при этом обеспечить приемлемый угол наклона и высоту ступеней, понадобится маршевая лестница длиной несколько метров, которая займет значительную часть комнаты и существенно сократит полезное пространство. Такой вариант абсолютно не подходит в тех случаях, когда помещение изначально имеет небольшие размеры. В данном случае винтовая лестница является наиболее оптимальным вариантом. Она занимает не более двух квадратных метров, при этом вы можете сделать нужный уклон и высоту ступеней, сделав конструкцию удобной и безопасной.



Другим достоинством такой конструкции является дешевизна. На винтовую лестницу уйдет материалов намного меньше, чем на маршевую, поэтому если вы будете все работы выполнять самостоятельно, сможете сэкономить деньги.

Ко всему прочему винтовая лестница имеет оригинальный внешний вид, поэтому, помимо своего прямого назначения, она станет основным украшением вашего дома. Искусно выполненная лестница может быть настоящим произведением искусства, которое придаст индивидуальности интерьеру и вызовет восхищение у ваших гостей.

Недостатки винтовой лестницы

Основной недостаток заключается в том, что винтовые лестницы менее удобны в эксплуатации, чем обычные лестничные марши. По такой лестнице будет проблематично занести на второй этаж тяжелую мебель, шкаф или диван. Кроме того, спускаться и подниматься по спирали намного сложнее, чем по прямой, поэтому если конструкция будет использоваться в качестве основной лестницы, необходимо подумать о ее эргономике, тщательно продумать ширину и количество ступеней, позаботиться об удобных и надежных перилах.



Основные типы конструкции

В зависимости от расположения винтовой лестницы она может примыкать к стене или крепится на вертикальной стойке. Первый тип лестницы, как правило, имеет многоугольную форму, которая повторяет конфигурацию стен помещения. Один край ступеней крепится непосредственно к стене. Между собой ступени соединяются с помощью прямой или спиралевидной тетивы, также они могут лежать на косоурах или держаться на больцах. Такая лестница может быть изготовлена без дополнительных опор, при этом перила являются частью несущей конструкции, придавая ей жесткость.

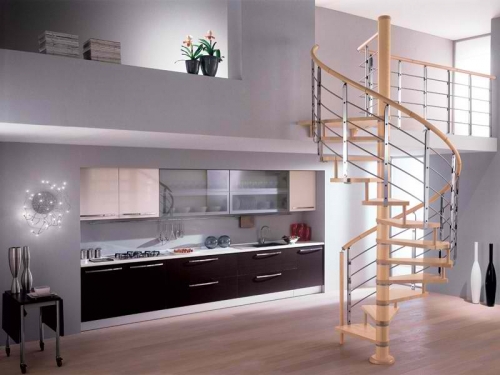

Винтовая лестница, ступени которой крепятся к вертикальной стойке и расположены радиально, обычно имеет круглую форму. Ступени соединяются между собой при помощи больцев или спиралевидной тетивы, при этом перила также берут на себя часть нагрузки, придавая дополнительную прочность всей конструкции.

Основные материалы для изготовления лестниц

Ступени винтовых лестниц чаще всего изготавливаются из твердых пород древесины: дуба, бука или клена. Также может быть использован пластик, металл или каленое стекло повышенной прочности. В лестницах наружного использования иногда применяется мрамор, керамика или искусственный гранит. Перила и тетивы делают из клееной древесины или из металла.

Если вы планируете сделать винтовую лестницу своими руками вокруг горизонтальной опоры, то центральную стойку можно сделать деревянной, каменной или металлической. В данном случае наиболее выгодный вариант — использовать готовую стальную трубу, поскольку она отличается высокой прочностью и позволяет достаточно просто крепить к ней ступени.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Читайте также как сделать маршевую лестницу своими руками.

best-stroy.ru

Деревянная винтовая лестница своими руками (фото) | Своими руками

Реклама

Смастерил из дерева компактную винтовую лестницу на второй этаж. Она не занимает много места и отлично украшает интерьер. В дополнение под одним из маршей оборудовал небольшую кладовую для хранения инструмента.

Подготовка и разметка

Определившись с размерами лестницы, закрепил на стенах дома опорные перекладины для ступеней (фото 1). В качестве материала использовал брус сечением 50х 50 мм.

Фиксировал его к стенам саморезами, выставляя по лазерному уровню (можно использовать обычный).

Заказал в деревообрабатывающей мастерской нужное количество забежных ступеней по ширине лестницы длиной 800 мм и толщиной 40 мм. Для опорных столбов (у меня их два) использовал брус сечением 100×100 мм.

Сборка винтовой лестницы

Зафиксировал опорные столбы вертикально. Для этого в нижних торцах опор и полу просверлил отверстия d 40 мм и вставил в них нагели* (фото 2).

Три нижние ступени, а также все поворотные, крепил одной стороной на опорный брус на стене, а второй — в предварительно прорезанных пазах на столбе. Для крепления следующего пролета ступеней между столбами установил косоур. Для последнего (верхнего) пролета ступеней установил еще два косоура. Один из которых за-

крепил длинными саморезами между столбом (опорой) и полом второго этажа, второй зафиксировал между полом и прикрученной к стене опорной доской (фото 3).

После установки всех ступеней закрепил на них деревянные балясины и перила. Шляпки саморезов закрыл декоративными заглушками в тон дерева. Всю конструкцию покрыл бесцветным лаком по дереву в несколько слоев.

* Нагель — крепежное изделие в виде крупного деревянного или металлического штыря. Используется для связки венцов при строительстве домов, бань и других хозпостроек из бруса.

Читайте также:  Винтовая лестница своими руками: фото и чертежи

Винтовая лестница из дерева своими руками

© Автор: Юрий Миронов, г. Санкт-Петербург. Фото автора

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

Автономная лестница для сруба своими руками Лестница для сруба своими руками Построил...

Лестница на даче своими руками – замаскировать под кладовку Потайная и компактная лестница на...

Складная лестница на чердак своими из дерева руками Подъем-раскладушка своими руками ДЛЯ ЧЕРДАКА БАНИ...

Отделка бетонной лестницы деревом своими руками Бетонная лестница в деревянной отделке После...

Прямая маршевая лестница на даче своими руками – чертежи Как сделать лестницу на второй...

Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ...

Лестница в саду своими руками – ремонт и декор Как сделать лестницу в саду...

Подпишитесь на обновления в наших группах.

Будем друзьями!

kak-svoimi-rukami.com

чертежи и схемы, идеи – ОгоДом

Что такое винтовая лестница?

Что же такое винтовая лестница? В чем заключаются ее принципиальные свойства? Под винтовыми лестницами принято понимать эстетичную и практичную конструкцию, гармонично вписывающуюся в небольшое пространство за счет своих компактных размеров. Некоторые из вариантов органично смотрятся в просторном доме.

На заметку! Внешний вид этого модуля является универсальным, что позволяет его использовать в пространстве в любом стиле.

Современная винтовая лестница отличается сложной формой. Конструкция становится центральной частью интерьера, привлекая к себе внимание. Устройство представлено сочетанием нескольких забежных клиновидных ступеней, расположенных под определенным углом. Система предполагает также включение опор и перил.

При проектировании лестниц из любого материала эксперты советуют заранее произвести расчет длины ступеней. Она должна быть меньше половины диаметра самой лестницы. Если проектируется вариант диаметром 2 метра, то ступень не должна быть равна 1 метру. Такие условия необходимы для опорной стойки. Реальная длина ступени равна 80-90 см.

Ступени спиралевидной лестницы выполняются с забегом. Их монтаж ведется веером. Проступи у центральной стойки будут слегка нависать друг над другом. Это делает данную часть элементов непригодными для ходьбы, что «съедает» еще около 1/3 пространства.При расчете количества и размеров ступеней для винтовой конструкции, ведущей на второй этаж, стоит учесть особенности конструкции. Ступени принято считать сверху вниз. Нулевой элемент, выступающий также площадкой, - это верхняя ступень.

Достоинства и недостатки винтовых лестниц

Винтовые лестницы имеют множество преимуществ. Они обойдутся владельцу коттеджа недорого, если сравнивать конструкцию с возведением маршевого варианта. Дело в том, что для серпантинообразного решения необходимо существенно меньше материала.Следующее достоинство – компактность. Конструкция занимает мало места, экономит жилую площадь, что привлекательно для миниатюрных домов.Внешний вид конструкции визуально вытягивает потолки помещения, расширяя пространство. При изготовлении сооружения предлагается поэкспериментировать с дизайном, так как использовать можно разнообразные материалы. Неординарные решения внесут в атмосферу дома нотки очарования и индивидуальности.У винтовых лестниц есть и некоторые недостатки. Не каждому они покажутся удобными в процессе эксплуатации. Ширина и форма строения иногда затрудняют подъем габаритной мебели и массивных вещей.

Обратите внимание! По винтовым конструкциям в ряде случаев неудобно передвигаться. Особенно осторожными на их ступенях нужно быть детям и пожилым людям.

Дизайн спиралевидных лестниц поражает оригинальностью и респектабельностью. Для удобства эксперты настоятельно советуют произвести монтаж дополнительного маршевого сооружения, компенсирующего некоторые недостатки основного варианта.

Виды винтовых лестниц

Выделяется несколько видов винтовых лестниц. Каждый из них своеобразен. Первая версия представлена сочетанием клинообразных простых ступеней, упирающихся с одной стороны в край опорной стойки. Их широкий конец должен касаться стены. При создании центральной стойки разрешается использовать утолщенные края ступеней либо камень.

Другой вид представлен стальными элементами, дополненными внутренней опорой. Это традиционная конструкция, зачастую создаваемая для обычного дома. В качестве опорной стойки всей конструкции тут применяется деталь, являющаяся основой строения. Именно поэтому она создается из металлической толстостенной трубы, диаметр которой составляет минимум 50 мм.Иной вид конструкции представлен решением, созданным из отдельных ступеней. Элементы выступают консольно. Их центр – монолитная опора.

Другой вариант винтовой лестницы может быть без опорной стойки. Ступени конструкции являются непривычными. Используемые элементы плотно формируются в тетивы по типу спиралей. Они плавно переходят в перила несущего вида. Эти винтовые лестницы выглядят в интерьере дома очень необычно. Однако и их изготовление на практике оказывается сложным.Классификации спиралевидных лестниц ведутся и по типу материала, используемого для их изготовления. Конструкции бывают:

• деревянные;
• металлические;
• бетонные;
• каменные;
• стеклянные.

Особенно эффектно смотрятся кованые винтовые лестницы. Наиболее распространенные версии создаются из дерева. Винтовые деревянные лестницы удобны, практичны, функциональны. Конструкции из дерева универсальны, так как вписываются почти в любой стиль интерьера. Прост и монтаж деревянной лестницы.

Обратите внимание! Конструкции из дерева, в отличие от металлических вариантов, - это воплощение уюта, домашнего тепла, умиротворения.

Выбирая металлические модули или кованую винтовую лестницу, органично продолжается интерьер в стиле:

• ар-деко;
• хай-тек;
• минимализм;
• барокко;
• рококо;
• модерн.

Деревянные строения органично продолжат направления эко, кантри, Прованс. Винтовые лестницы из дерева с резными элементами можно использовать в средиземноморском, марокканском, английском стилях.

Чертежи винтовых лестниц: некоторые особенности расчетов

Начиная работу своими руками над любым вариантом винтовых лестниц, нужно произвести расчет. Это касается моделей из всех видов материала: дерева, стекла и металла. Очень важно спланировать любой фрагмент всей конструкции. Созданная винтовая лестница своими руками должна быть продумана «от» и «до»:

• внутренний диаметр;
• количество ступеней;
• толщина ступеней;
• высота лестницы;
• наружный диаметр.

На заметку! Производя расчет, отдельно следует продумать необходимый угол поворота конструкции.

При грамотном изготовлении винтовой лестницы своими руками, нужно внимательно подойти к определению ширины ступеней. Ширина не должна быть менее 80 см. Их ширина в максимально большой части элемента не должна превышать 40 см. По центру ширина ступеней обычно составляет 20-25 см.Высота деталей винтовой лестницы не должна превышать допустимые нормы. Эти параметры варьируются в пределах 18 см. Глубина ступеней на том участке, где ступает нога, обычно составляет 25-30 см. По краю размеры ширины варьируются в пределах от 30 до 35 см. Данные параметры позволяют ступеням быть удобными, чтобы стопа не свисала при ходьбе.

Винтовая лестница: решение в интерьере с фото

Винтовые лестницы в интерьере обыкновенно становятся центральным звеном. Здесь многое зависит от материалов, использованных при их изготовлении, и особенностей дизайна перил.

Часто конструкции выполняются по комбинированному типу, сочетая деревянные фрагменты и детали из металла. Такие строения становятся идеальным продолжением классического интерьера. Для этого стиля могут быть использованы чугунные модули, достоинства которых заключаются в совокупности:

• долговечности;
• вариативности комплектации;
• надежности;
• прочности;
• износоустойчивости.

Чугунные модули советуют дополнить ограждением из стекла либо металла. Ступени для них выполняются из дерева либо прозрачного материала. Такие модели бывают с подсупенками, но легко обходятся и без них.

Современно, изысканно, элегантно в интерьере смотрятся деревянные решения. Однако комбинированные проекты оказываются более выигрышными. Конструкции, при изготовлении которых используется стекло, художественная ковка, металл и древесина, - эффектная деталь дизайна дома.Создать ощущение торжественности и монументальности в пространстве помогут композиции из:

• мрамора;
• гранита;
• натурального камня.

Однако такие модели винтовых лестниц - редкость. Использование подобных материалов в сочетании с коваными элементами позволит сформировать идеальную деталь стиля барокко.

Монументальные, роскошные, торжественные лестницы со ступенями с большой высотой и шириной иногда дополнены позолотой.Монтаж нетяжелых кованых конструкций – прекрасное наполнение стиля модерн. Если опоры и перила для них декорированы растительными фрагментами, то винтовая лестница окажется визитной карточкой помещения. Особенно стильно в композиции смотрятся детали в виде виноградной лозы. Необычные лестницы с приличной высотой органично продолжат колониальный, средиземноморский, итальянский стиль.Для направлений модерн, хай-тек или техно подойдут композиции из стекла и пластика. Сочетание данных материалов позволит модулю выглядеть невесомо и современно.

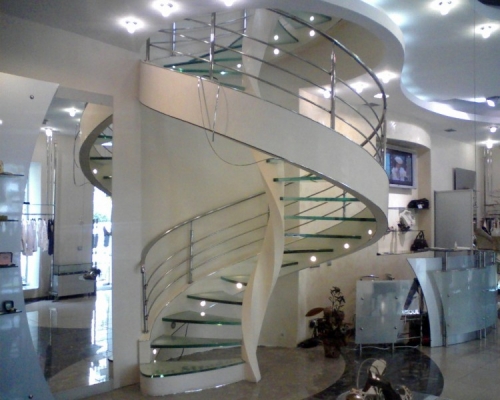

Именно суперпрочное, закаленное стекло, используемое для ступеней, и металл, взятый для опор, оказываются стильным «дуэтом». Такое решение является не просто очень прочным и основательным. Конструкция создает уникальный эффект невесомости. Кажется, что лестница парит в воздухе.

Обратите внимание! Винтовая лестница из оргстекла нередко дополняется цветной подсветкой. Это прекрасная деталь для организации новомодных интерьерных направлений.

Из закаленного стекла современные мастера часто создают нетривиальные, эксклюзивные конструкции, которые становятся неординарным аксессуаром в пространстве.Правильно подобранная высота ступеней, грамотно использованный материал для перил, хорошо произведенный монтаж – основа органичного включения винтовой лестницы в интерьер комнаты.

Особенно важным оказывается оформление перил. Как правило, они бывают деревянными, полимерными либо создаются из листов нержавеющей стали. Элементы из бука, дуба, ясеня, венге и прочих качественных сортов древесины рекомендуется включать в интерьер, оформленный в деревенском стиле.

Стальные стойки, поручни и лаконично выполненные ступени – залог создания простой, но эффектной композиции. Визуально легкие модули гармонично продолжают направления техно, модерн, ар-деко, хай-тек, минимализм. Версии со стеклянными ступенями тоже прекрасно вписываются в эти интерьерные стили.Есть еще возможность дополнить дизайн своего дома по-настоящему нетривиальной интерпретацией. Это винтовые лестницы подвесного типа. Их ступени крепятся к прутьям из стали. Прутья фиксируются к крепежам на потолочной поверхности. Стоит учитывать, что подъем и спуск по таким конструкциям – «развлечение» не для слабых духом. Неординарное стилистическое решение окажется органичным продолжением интерьера, оформленного смело, дерзко, оригинально.

ogodom.ru

Винтовая лестница своими руками | Строительный портал

Винтовые лестницы – это прекрасный инструмент для того, чтобы подчеркнуть стиль помещения и наполнить его соответствующей атмосферой.  Массивные деревянные ступени идеально подойдут для комнат, оформленных в стиле кантри, в то время как воздушные конструкции в кованых металлических кружевах напомнят о временах, когда в интерьере правил модерн. Хрупкие и агрессивные, изящные и роскошные, авангардные и современные - дизайн можно подобрать абсолютно любой, ограничиваясь лишь своими финансовыми возможностями. К тому же винтовые лестницы позволяют значительно сэкономить пространство, благодаря чему они всегда остаются на пике популярности.



Содержание

1. Винтовые лестницы – показания к применению
2. О чем стоит знать – минусы винтовых лестниц
3. Основные виды винтовых лестниц
4. Правила монтажа удобной и безопасной винтовой лестницы
5. Расчет винтовой лестницы
6. Изготовление лестницы своими руками
7. Установка винтовой лестницы
8. Отделка винтовой лестницы



Винтовые лестницы – показания к применению

В первую очередь винтовые лестницы подходят для небольших помещений с низкими потолками. Они визуально увеличивают высоту, компактно смотрясь даже в центре комнаты. Это незаменимый вариант для мансард или для обеспечения прохода к редко используемому техническому выходу. К тому же они не «съедают» значительную часть пространства, необходимую для размещения маршевых конструкций.

Вторая причина, по которой выбирается винтовая лестница – цена ее будет намного ниже, чем у маршевых, размещенных на этом же месте, хотя при этом смотреться она будет намного выигрышнее, придавая помещению особенность и оригинальность. Винтовые металлические лестницы, деревянные или стеклянные, с перилами и без – с помощью них можно воплотить в жизнь самые смелые свои фантазии, наполняя жилище индивидуальностью и вызывая у гостей изумление и восхищение.

О чем стоит знать – минусы винтовых лестниц

При всей своей красоте винтовые лестницы не очень удобны. Они не позволяют транспортировать на следующий этаж крупные предметы мебели, шкафы, да что скрывать, даже с тяжелыми сумками взобраться на нее очень проблематично. Частое кружение по ней в течение дня может утомить и вызвать раздражение. Поэтому они редко используются в качестве основных лестничных проемов, а скорее, как элемент декора или для входа в редко посещаемые комнаты, такие как, например, спальня.

Основные виды винтовых лестниц

Ступени винтовых лестниц фиксируются радиально, образуя лестничный винт. Если рассмотреть его горизонтальный срез, то он либо многоугольный, либо круглый.  Обычно многоугольная форма выбирается в том случае, если планируется монтаж лестницы рядом со стеной. Это позволяет еще больше сэкономить пространство. При расположении в центре комнаты лучше использовать круглые лестничные проемы.

По конструкции винтовой лестницы можно выделить следующие типы:

• с опорой ступеней на стены, расположенные по периметру, и на опорную стойку;
• с защемлением ступеней в опорной стойке;
• с опиранием ступеней на гнутые тетивы или ограждение;
• с опиранием ступеней на опорную стойку.



Правила монтажа удобной и безопасной винтовой лестницы

Чтобы снизить неудобства и добиться максимального комфорта при эксплуатации, необходимо на всех этапах изготовления винтовых лестниц, от расчетов до монтажа, аккуратно соблюдать все правила и рекомендации специалистов.

1. Лучше отказаться от подступенка, то есть от элемента, соединяющего начало одной ступени с концом другой. Это позволит избежать соскальзывания ноги при случайном шаге на узкую часть ступеньки, а также даст возможность  безопасно подниматься людям с большим размером ноги.
2. Ширина середины ступени не должна быть менее двадцати сантиметров.
3. Диаметр опорной стойки должен превышать 50 мм, только в этом случае гарантируется надежность лестницы.
4. Витки следует располагать с учетом максимального человеческого роста, не менее двух метров, чтобы при прохождении под следующим витком не было необходимости наклоняться.
5. В каждом полном повороте допускается не менее двенадцати ступеней.

Расчет винтовой лестницы

Любая винтовая лестница своими руками будет безопасна только в том случае, если все расчеты будут выполнены правильно. Как правило, большинство лестниц имеют ширину равную 0,8-0,9 метра. Проведем примерные расчеты конструкции высотой, равной 3 м, и шириной -  0,9 м. Она будет расположена на центральной стойке диаметром 0,25 м.

Для начала определим общий диаметр планируемой лестницы. Для этого берем две ширины ступеней и прибавляем к ним диаметр стойки:

2*0,9+0,25=2,05 м.

Чертим на листе бумаги окружность с полученным диаметром и в нее вписываем еще одну, обозначающую траекторию движения поднимающегося по лестнице человека. Радиус этой окружности находится путем деления суммы ширины лестницы и диаметра опорной стойки пополам.

(0,9+0,25)/2=0,575 м.

Переходим к определению необходимого количества ступеней на один виток. Для этого используем среднюю величину ширины ступени, равную 0,2 м, на которую мы разделим длину окружности траектории движения человека.

2*3,14*0,575/0,2=18,055

Получаем, что нам понадобится на каждый виток 18 ступеней.

Теперь нужно определить их высоту. Окружность лестницы делим на 18 равных частей. Высота первой и последней ступени витка должны различаться на высоту человека. Учитывая толщину ступеней 0,05 м, среднюю высоту человека 1,85  и оставив небольшой запас в 10 см, получаем высоту каждого витка:

1,85 м + 0,05 м + 0,1 м=2 м.

Отсюда легко вычислить высоту каждой ступени 2 м /18=0,11м и общее количество ступеней (делим высоту лестницы на высоту ступени) 3/0,11=27,3. Значит, нам нужно будет 27 ступеней.

Чтобы вычислить окончательную высоту каждой ступени, снова делим высоту лестницы, но уже на количество ступеней: 3/27=0,11. В нашем случае мы получили такое же значение, но чаще выходит чуть скорректированная величина.

Изготовление лестницы своими руками

Конечно, гораздо легче купить винтовые лестницы готовые, но что может сравниться с удовольствием, которое хозяин, самостоятельно изготовивший все элементы конструкции и установивший их, будет получать при каждом подъеме или спуске.

Если вы выбираете деревянные ступени, то лучше, если это будет бук или дуб. В строительных магазинах можно приобрести уже готовые прямоугольные ступени и быстро переделать их под свой размер. После этого острые кромки обязательно нужно обработать наждачной бумагой. Для оригинальных интерьеров, выполненных в определенной цветовой гамме, можно покрасить ступени краской.  Если же важно подчеркнуть натуральность материала, то достаточно будет покрыть их несколькими слоями паркетного лака. Тут следует знать, что наносить лаковое покрытие можно только после обработки дерева морилкой. После высыхания  к каждой ступени крепятся втулки, с помощью которых они будут держаться у опорного столба.

Следующий элемент винтовых лестниц – балясины. Их можно изготовить из деревянных стержней или металлических прутьев или приобрести уже готовые. При изготовлении балясин одну нужно сделать несколько большего размера. Она пойдет на первую ступень и установится на пол. Это позволит усилить прочность всей конструкции.

Гораздо сложнее справиться с изготовлением перил. Можно установить прямые брусья, но такие авангардные конструкции смотрятся эффектно лишь в соответствующем окружении.  Более предпочтителен гнутый вариант, но в то же время он наиболее трудоемок.

Дело в том, что деревянные тетивы очень проблематично согнуть. Деревянную заготовку нужно выдерживать в кипятке до полного размягчения материала, а уже после этого она сгибается в необходимых местах. Не всегда удается сделать это с первого раза. Есть более современный способ – склеивание тонких ламелей между собой, это позволит добиться изгиба любой крутизны.

Очень красиво смотрятся винтовые лестницы кованые. Такие конструкции стоят недешево, но, как правило, оправдывают эти затраты своей эффектностью.

Установка винтовой лестницы

Переходим к сборке подготовленных элементов в одно целое. Все ступени нанизываются на стойку, которая потом крепится к перекрытию и полу. Ступени располагаются таким образом, чтобы они перекрывали друг друга минимум на 5 см. После выставления положения каждая ступень фиксируется при помощи больцев, а с их широкой стороны устанавливаются балясины или тетива.

Отделка винтовой лестницы

Вариантов отделки винтовых лестниц – огромное количество.  Здесь все ограничивается только фантазией каждого человека. Главное, чтобы отделка полностью соответствовала стилю лестницы и помещения. Ступени можно облицевать плиткой, установить изготовленные из стекла и пластика, задрапировать всю конструкцию красивыми шторами, балясины и перила украсить цветными лампами, создающими чарующую игру света и теней.

При самостоятельной установке винтовых лестниц  следует помнить, что от правильности ее сборки зависит безопасность всей вашей семьи. Пренебрежение правилами может закончиться трагически. Высокая степень надежности обеспечивается только при изготовлении лестницы настоящими профессионалами.



strport.ru

изготовление чертежа, расчет (фото и видео)

Каждый владелец дома стремится сделать его интерьер фешенебельным и эксклюзивным. И вдвойне приятно, когда оригинальные элементы внутреннего убранства не куплены, а сделаны самостоятельно. К примеру, в доме, имеющем несколько этажей, внимание гостей всегда привлечет стильная конструкция винтовой лестницы. А если сделана такая винтовая лестница своими руками, то это ли не повод гордиться собой? В этой статье мы изложим основные моменты изготовления и конструктивных особенностей лестниц такого типа, ознакомившись с которыми, вы сможете уверенно выбрать подходящие материалы, произвести расчеты и монтаж конструкции.

При наличии хороших чертежей собрать спираль по силам любому

Почему именно винтовая?

У каждой лестницы есть свои недостатки и преимущества. Безусловно, традиционная маршевая лестница конструктивно гораздо проще, да и расчет ее сделать легче, но беда в том, что она занимает значительную площадь помещения.

При работе необходимо аккуратно и бережно обращаться с ценными элементами, закрывать их

Разновидности винтовых лестниц

Отсюда первый аргумент в пользу винтовых конфигураций, которые компактно вписываются в небольшие пространства с низкими потолками и зрительно делают комнату выше.

Второй аргумент – цена, которая значительно дешевле маршевых конструкций, разнообразие материалов и свобода фантазии в плане дизайна и декора. Ярким подтверждением тому будет огромное количество фото авторских лестниц в интернете, которые смогут натолкнуть вас на мысль, какая именно винтовая лестница своими руками вам больше по душе.

При этом необходимо учитывать, что винтовые модели красивы, но недостаточно удобны для частого использования, перемещения габаритных предметов, мебели и т. п. Поэтому устанавливать их желательно для доступа в спальни или мансарды, но никак не в детские комнаты.

Разновидности винтовых моделей

Уже глядя на фото винтовых лестниц, собранных своими руками, можно обратить внимание, что конструктивные особенности моделей могут отличаться. Фиксация ступеней такой лестницы производится радиально. Если проанализировать горизонтальный срез такого лестничного винта на чертежах, то можно увидеть, что он бывает круглый или многоугольный. Многоугольники оптимальны, если лестница монтируется рядом со стеной. Также возле стены можно удачно спланировать полувинтовую лестницу. Собирается такая конструкция довольно просто, и если вас заинтересовал именно этот вариант, то в сети вы можете найти хорошую подборку видео по данной теме, а также доступные методики расчетов для разработки чертежей.

По способам опоры ступени различают такие типы винтовых лестниц:

• с опорой на стены и опорную стойку;
• с защемлением в опорную стойку;
• с опиранием на гнутые тетивы или ограждение;
• с опиранием на опорные стойки.

Материалы для изготовления самодельных лестниц используются самые разнообразные. Легче всего в домашних условиях собрать винтовую конструкцию из дерева, но можно и использовать бетон или металлические элементы. Очень прочно выглядят представленные на фото и сварные лестницы из металла.

Сварная конструкция

Подготовка к работе

Прежде чем перейти к изготовлению винтовой лестницы своими руками, следует серьезно поработать над предварительными расчетами, замерами и чертежами. Планируя техническую часть этого элемента, следует обдумать, с какой частотой он будет использоваться, на какие функции и вес рассчитан. Ведь ажурная конструкция с перилами не позволит поднимать на верхний этаж габаритную мебель, а наличие в семье малышей потребует оснастить самодельную винтовую лестницу дополнительными элементами безопасности. Упростить такую работу помогут многочисленные фото и чертежи лестниц в интернете. Можно воспользоваться и материалами нашего сайта, где представлено пошаговое видео подготовительных работ и примеры расчетов конструкций.

Выбор материала для конструкции

Как уже говорилось, винтовая лестница своими руками чаще изготавливается из дерева. Именно этот материал позволяет удачно оформить цветовую гамму изделия в тон интерьеру, обладает хорошими показателями прочности, долговечности и отличается простотой в обработке и последующем уходе.

Бетонный пролет

Изготовление чертежа лестницы

Пользуясь образцами на фото, изготовить своими руками чертежи для винтовых лестниц достаточно просто.

Главное в этом процессе – максимально точные замеры и расчеты деталей будущего элемента интерьера.

Пользуясь обучающим видео, произвести самостоятельные расчеты параметров ступеней лестницы достаточно легко. Важно помнить, что высоту следует измерять по углам. Если же уровни отличаются, то ориентируются по самой большой, а затем ступени подгоняют под уровень.

При расчете винтовой лестницы своими руками следует учитывать 6 главных моментов:

1. оптимально удобная ширина лестницы – 0,9 м. Таким образом, диаметр лестницы должен равняться сумме ширины 2-х ступеней плюс диаметр центральной стойки;
2. лестница будет безопасной и комфортной, если удвоенная высота подступенка в сумме с проступью будет составлять около 620 мм, т. е. равняться стандартному шагу;
3. для хорошей опоры стопы высота подступенка должна равняться 150 мм, а ширина проступи – 300 мм. Если эти размеры изменить, то при подъеме или спуске человек будет сбиваться с шага;
4. самые удобные углы подъема – это углы от 23 до 37°;
5. оптимальное расстояние между уровнем потолка и первой ступенью должно составлять около 2 м. Такой размер сделает удобным подъем людям с ростом выше среднего;
6. лестничный марш своими размерами должен равняться ширине выхода на лестничную клетку или быть больше него.

Далее следует этап приобретения материалов или заготовок для изготовления тетив, ступеней, балясин, стоек и т.п.

Дерево для этих элементов лучше всего комбинировать. К примеру, балясины, ступени или поручни можно изготовить из качественного натурального бука или дуба, а опорную стойку и тетивы – из ели.

Лестница из сосны — демократичный вариант

Приобретенные материалы могут использоваться в строительстве не ранее, чем через 3 суток пребывания в помещении с комнатной температурой. За это время они отдадут лишнюю влагу и станут пригодными к обработке.

Процесс монтажа лестницы

Для наглядности предлагаем посмотреть, как производится монтаж винтовых лестниц своими руками на видео. Эти детальные съемки, дополненные приведенной ниже инструкцией, помогут вам получить ответы на все вопросы и помочь в создании своего маленького шедевра.

Типовой порядок монтажа винтовой лестницы

Название материалаВеличина водопоглощения, %Термостойкость, 0С

Керамогранит	0,05	300
Камень	3	270
Резина	1	100
Керамика	18	250

Пользуясь этой инструкцией, следует учитывать, что готовые винтовые лестницы имеют множество конфигураций, каждая из которых отличается особенностями сборки. Поэтому на практике необходимо использовать только те чертежи и расчеты, которые соответствуют вашей задумке и соответствующим материалам для изготовления изделия.

Тщательно продумайте все варианты лестницы для вашего дома, внимательно изучите фото интересующих вас моделей, перепроверьте точность расчетов, используйте только качественные материалы, и собственноручно собранная винтовая лестница будет радовать вас и вашу семью долгие годы.Если этот материал стал вам полезен или вызвал вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Загрузка...

makeladder.com

---

•
  Расширительный бак для отопления своими руками
•
  На теплом стане мега
•
  Сделать беседку
•
  Коптильня своими руками на даче
•
  Сантехника своими руками
•
  Как установить печку в баню с топкой в предбанник
•
  Оформление приусадебного участка
•
  Как класть рубероид
•
  Дом 3д программа
•
  Устройство септика топас схема
•
  Станок для производства строительных блоков
